Как устроен 12-разрядный светодиодный индикатор уровня А277. Каковы принципы работы микросхемы К1003ПП1 (UAA180). Какие существуют схемы подключения индикатора уровня. Где применяются подобные индикаторы.
Принцип работы 12-разрядного светодиодного индикатора уровня
12-разрядный светодиодный индикатор уровня А277 (К1003ПП1, UAA180, UL1890N) представляет собой интегральную микросхему, предназначенную для управления линейкой из 12 светодиодов. Данный индикатор позволяет наглядно отображать уровень какого-либо параметра (напряжения, тока, температуры и т.д.) в виде светящейся шкалы.
Принцип работы индикатора основан на сравнении входного сигнала с опорными напряжениями. Микросхема содержит 12 компараторов, каждый из которых управляет соответствующим светодиодом. При увеличении входного сигнала светодиоды последовательно зажигаются, формируя светящуюся полосу.
Основные характеристики микросхемы К1003ПП1 (UAA180):
- Напряжение питания: 10-18 В
- Максимальный ток светодиодов: 20 мА
- Количество управляемых светодиодов: до 12 шт
- Входное сопротивление: 10 кОм
- Диапазон входных напряжений: 50 мВ — 5 В
Назначение выводов микросхемы К1003ПП1
Для корректного подключения индикатора важно знать назначение выводов микросхемы. Рассмотрим основные из них:
- Вывод 1 — общий (земля)
- Вывод 2 — регулировка яркости свечения светодиодов
- Вывод 3 — регулировка уровня зажигания 12-го светодиода
- Выводы 4-15 — выходы для подключения светодиодов
- Вывод 16 — регулировка уровня зажигания 1-го светодиода
- Вывод 17 — вход измеряемого сигнала
- Вывод 18 — напряжение питания
Схемы подключения светодиодного индикатора уровня
Существует несколько типовых схем включения индикатора уровня на основе микросхемы К1003ПП1. Рассмотрим наиболее распространенные варианты.

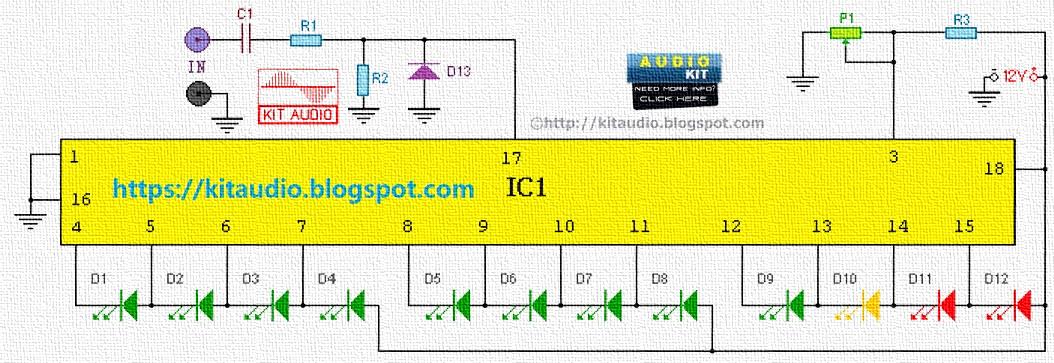

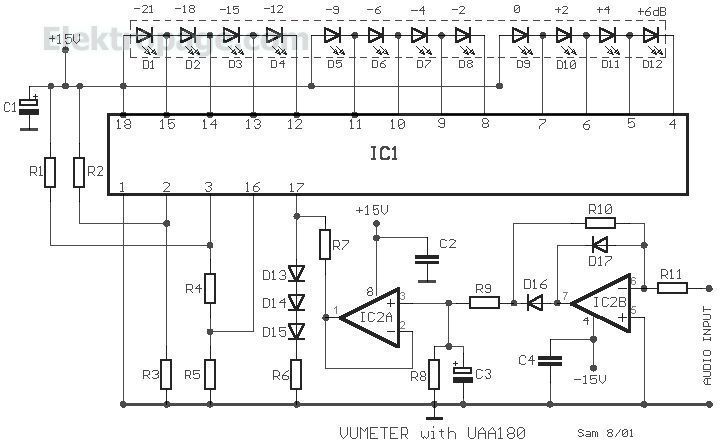

Базовая схема включения
В базовой схеме к выводам 4-15 микросхемы подключаются светодиоды через токоограничивающие резисторы. Входной сигнал подается на вывод 17. Регулировка яркости осуществляется подстроечным резистором, подключенным к выводу 2.
Схема с расширенным диапазоном входных напряжений
Для измерения более высоких напряжений на вход микросхемы устанавливается делитель напряжения. Это позволяет расширить диапазон входных сигналов до десятков вольт.
Схема в режиме «бегущей точки»
В этом режиме светится только один светодиод, перемещающийся по шкале. Для реализации требуется дополнительная обвязка на логических элементах.
Применение светодиодных индикаторов уровня
12-разрядные светодиодные индикаторы уровня находят широкое применение в различных областях электроники и приборостроения:
- Индикаторы уровня сигнала в звуковой аппаратуре
- Измерители уровня жидкости в резервуарах
- Индикаторы заряда аккумуляторов
- Указатели уровня топлива в автомобилях
- Измерители температуры в термометрах
- Индикаторы мощности сигнала в радиоаппаратуре
Преимущества использования светодиодных индикаторов уровня
Светодиодные индикаторы уровня на основе микросхем типа К1003ПП1 имеют ряд существенных преимуществ по сравнению с другими типами индикаторов:
- Высокая яркость и контрастность индикации
- Широкий угол обзора
- Низкое энергопотребление
- Высокая надежность и длительный срок службы
- Возможность регулировки яркости
- Простота схемотехнических решений
Особенности проектирования устройств со светодиодными индикаторами уровня
При разработке приборов с использованием светодиодных индикаторов уровня следует учитывать некоторые важные моменты:
- Необходимость согласования входных сигналов с диапазоном микросхемы
- Выбор оптимальных номиналов резисторов для светодиодов
- Обеспечение стабильного питания микросхемы
- Учет температурной зависимости характеристик
- Экранирование от помех для повышения точности
Сравнение светодиодных индикаторов с другими типами индикации
Светодиодные шкальные индикаторы имеют как преимущества, так и недостатки по сравнению с другими типами индикаторов. Рассмотрим основные отличия:
Светодиодные vs жидкокристаллические индикаторы:
- Более высокая яркость и контрастность у светодиодных
- Меньшее энергопотребление у ЖК-индикаторов
- Светодиодные лучше видны при ярком освещении
Светодиодные vs стрелочные приборы:
- Выше надежность у светодиодных индикаторов
- Стрелочные обеспечивают более плавную индикацию
- Светодиодные компактнее и легче
Выбор типа индикатора зависит от конкретного применения и требований к устройству.
Перспективы развития светодиодных индикаторов уровня
Несмотря на появление новых технологий, светодиодные индикаторы уровня продолжают активно применяться и совершенствоваться. Основные направления развития:
- Увеличение разрешающей способности (количества сегментов)
- Снижение энергопотребления
- Расширение функциональности (добавление цветовой индикации)
- Интеграция с микроконтроллерами
- Применение новых типов светодиодов (OLED, микро-LED)
Это позволит расширить области применения светодиодных индикаторов и улучшить их характеристики.
12-разрядный светодиодный индикатор уровня А277(К1003ПП1, UAA180, UL1890N)
Портал QRZ.RU существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Мы стараемся размещать только релевантную рекламу, которая будет интересна не только рекламодателям, но и нашим читателям. Отключив Adblock, вы поможете не только нам, но и себе. Спасибо.
Как добавить наш сайт в исключения AdBlock
QRZ.RU > Каталог схем и документации > Схемы наших читателей > Радиолюбительские конструкции > 12-разрядный светодиодный индикатор уровня А277(К1003ПП1, UAA180, UL1890N)
class=»small»>
Отечественный аналог — микросхема К1003ПП1.

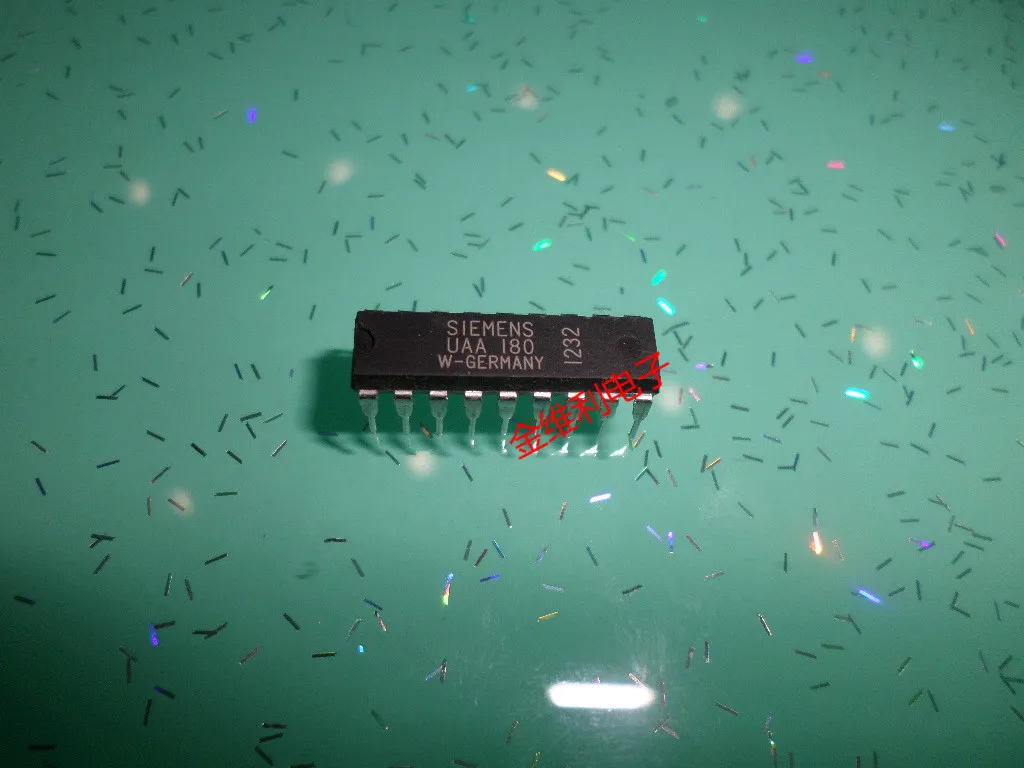

Другие аналоги: UAA180 (Telefunken), UL1890N (Unitra).
Светодиодный индикатор уровня с линейной шкалой предназначен для управления линейкой светодиодов (шкалой). Максимальное число светодиодов в шкале — 12, однако их количество может быть и меньшим. В этом случае выходы микросхем можно оставлять свободными или объединять.
Назначение выводов приведено в табл. 1.3, а основные технические характеристики — в табл. 1.4.
Таблица 1.3. Назначение выводов
| Номер вывода | Назначение |
| 1 | Общий |
| 2 | Регулировка яркости свечения светодиодов |
| 3 | Регулировка уровня зажигания 12-го светодиода |
| 4 | Выход для подключения светодиода |
| 5 | Выход для подключения светодиода |
| б | Выход для подключения светодиода |
| 7 | Выход для подключения светодиода |
| Номер вывода | Назначение |
| 8 | Выход для подключения светодиода |
| 9 | Выход для подключения светодиода |
| 10 | «Выход для подключения светодиода |
| 11 | Выход для подключения светодиода |
| 12 | Выход для подключения светодиода |
| 13 | Выход для подключения светодиода |
| 14 | Выход для подключения светодиода |
| 15 | Выход для подключения светодиода |
| 16 | Регулировка уровня зажигания 1 -го светодиода |
| 17 | Вход |
| 18 | Напряжение питания |

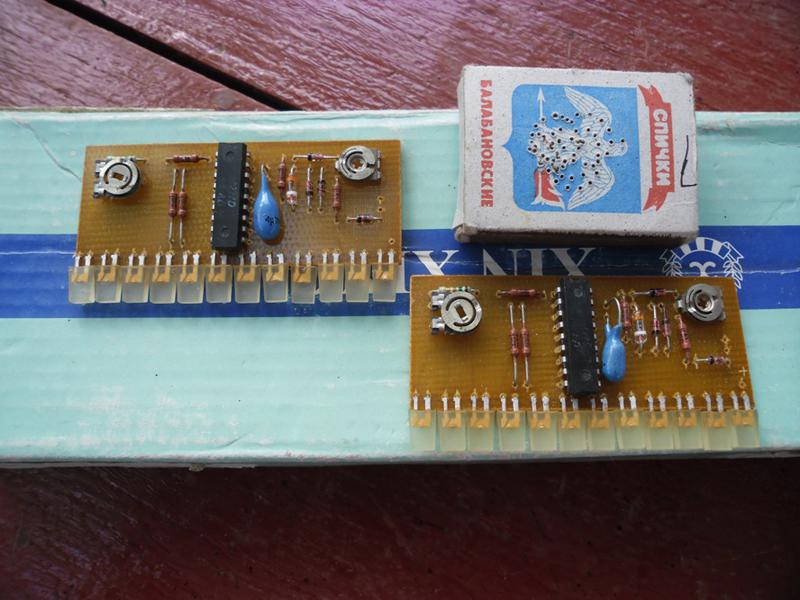

Схема расположения элементов на плате для типовой схемы включения изображена на рис.
1.4.

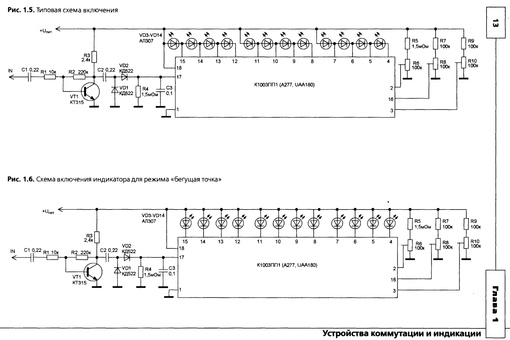

Типовая схема включения приведена на рис. 1.5. Схема включения индикатора для режима «бегущая точка» приведена на рис. 1.6.
Изображение печатной платы приведено на рис. 1.7.
Рис. 1.4. Схема расположения элементов на плате для типовой схемы включения
Таблица 1.4. Основные технические характеристики
Рис. 1.7. Изображение печатной платы
Литература: Баширов С.Р., Баширов А.С. — Современные интегральные усилители
