Что такое пайка и для чего она нужна

Пайка — это процесс соединения металлических деталей с помощью расплавленного припоя. При нагревании припой переходит в жидкое состояние и заполняет зазоры между соединяемыми поверхностями, после остывания образуя прочное электропроводящее соединение.

Пайка широко применяется в электронике для соединения проводов, крепления компонентов на печатных платах, ремонта бытовой техники и электроприборов. Это незаменимый навык для любого радиолюбителя или специалиста по ремонту электроники.

Какие инструменты и материалы нужны для пайки

Чтобы научиться паять, потребуется следующий набор инструментов и расходных материалов:

Паяльник подходящей мощности
Подставка для паяльника
Припой в виде проволоки

Флюс (канифоль)
Кусачки для проводов
Пинцет
Отвертка
Наждачная бумага
Губка для очистки жала паяльника

Также пригодится фанера или деревянная доска в качестве рабочей поверхности.

Как выбрать паяльник для начинающих

Начинающим лучше выбирать паяльник мощностью 25-40 Вт. Такие модели подходят для большинства бытовых задач по пайке. Основные критерии выбора паяльника:

Мощность 25-40 Вт для начинающих
Керамический или медный наконечник
Удобная эргономичная ручка
Наличие подставки в комплекте
Возможность замены жала

Для более точного контроля температуры рекомендуется паяльная станция с регулировкой нагрева.

Подготовка паяльника к работе

Перед первым использованием новый паяльник нужно правильно подготовить:

Прогреть паяльник в течение 2-3 минут
Очистить жало от заводской смазки наждачной бумагой
Залудить жало, покрыв его тонким слоем припоя
Очистить жало о влажную губку

Правильно подготовленное жало должно быть блестящим и равномерно покрытым припоем.

Как научиться паять провода

Пайка проводов — базовый навык для начинающих. Порядок действий:

Зачистить концы проводов от изоляции на 5-10 мм
Скрутить жилы проводов между собой
Нанести на место соединения флюс
Прогреть скрутку паяльником
Подать припой на разогретое соединение
Дождаться равномерного растекания припоя
Убрать паяльник и дать остыть

Качественная пайка должна быть гладкой и блестящей, без наплывов и пустот.

Пайка компонентов на печатной плате

При монтаже радиодеталей на плату соблюдайте такой порядок:

Вставьте компонент в отверстия на плате
Отогните выводы с обратной стороны на 45°
Нанесите флюс на контактные площадки
Прогрейте паяльником контакт и вывод
Подайте припой на соединение
Сформируйте аккуратную галтель припоя
Обрежьте выступающие концы выводов

Старайтесь не перегревать компоненты и работать быстро.

Основные ошибки начинающих при пайке

Новички часто допускают следующие ошибки:

Использование грязного окисленного жала
Недостаточный прогрев места пайки
Избыток или недостаток припоя
Образование «холодной пайки» без сплавления
Перегрев чувствительных компонентов
Касание жалом паяльника дорожек платы

Избежать этих ошибок поможет внимательность и соблюдение технологии пайки.

Меры безопасности при пайке

Пайка связана с высокими температурами, поэтому важно соблюдать технику безопасности:

Работать в хорошо проветриваемом помещении

Использовать защитные очки
Не прикасаться к нагретым частям паяльника
Класть горячий паяльник только на подставку
Не допускать попадания расплавленного припоя на кожу
Мыть руки после работы с припоем и флюсом

При соблюдении этих простых правил пайка будет безопасной.

Как улучшить навыки пайки

Чтобы научиться паять качественно, следуйте этим рекомендациям:

Тренируйтесь на ненужных деталях
Изучайте обучающие видео по пайке
Приобретите набор для обучения пайке
Практикуйтесь в разных видах пайки
Анализируйте свои ошибки
Постепенно усложняйте задачи

Регулярная практика — ключ к освоению этого полезного навыка.

Заключение

Пайка — это несложный, но очень полезный навык, который пригодится любому, кто имеет дело с электроникой. Следуя рекомендациям из этой статьи, вы сможете быстро освоить основы пайки и научиться качественно соединять провода и компоненты. Главное — соблюдать технологию, правила безопасности и больше практиковаться.

Как научиться паять паяльником — мастер-класс: tvin270584 — LiveJournal

: August 5 2020, 18:19

Categories:

Техника
Медицина
Cancel

Искусство пайки нужно постигать постепенно. Начиная от спаивания проводов и переходя к печатным платам — каждый из способов имеет свои тонкости как в подборе расходников для пайки, так и в технике. Сегодня мастер сантехник поделится с читателями азами паяльного дела и базовыми навыками работы.

Как работает паяльник

Излучающие тепло приспособления для пайки называют паяльниками. В зависимости от способа нагрева они бывают электрическими, газовыми, термовоздушными, индукционными. Чаще всего используются электрические приборы, мощность которых выбирается для пайки определенных материалов:

Для соединения электронных компонентов мощность паяльника должна быть до 40 В;
Для деталей с тонкими стенками до 1 мм необходима мощность в 80-100 Вт;
Заготовки с толщиной стенок от 2 мм и более требуют мощность приспособления выше 100 Вт.

К самым энергоемким паяльникам относятся молотковые устройства, мощность которых может достигать до 550 Вт. Они могут разогреваться до температуры в 600С. Применяются молотковые паяльники для соединения массивных деталей.
Акустический паяльник небольших размеров пригодится для электротехника. Приспособление отличается низкой теплоемкостью, поэтому его используют для тонкой паечной работы.

Кроме массивности металлических изделий, на требуемую мощность паяльника влияет теплопроводность самого обрабатываемого материала. Так, например, для медных изделий прибор следует нагревать намного сильнее, чем для работы с деталями из стали.

Оптимально необходимая температура жала приспособления для пайки может поддерживаться как вручную, так и автоматически. Используются для этого тиристорные регуляторы.
Подготовка к процессу пайки

Перед началом работ необходимо подготовить паяльник, материалы, инструменты и рабочее место.
Рабочий участок рекомендуется снабдить:

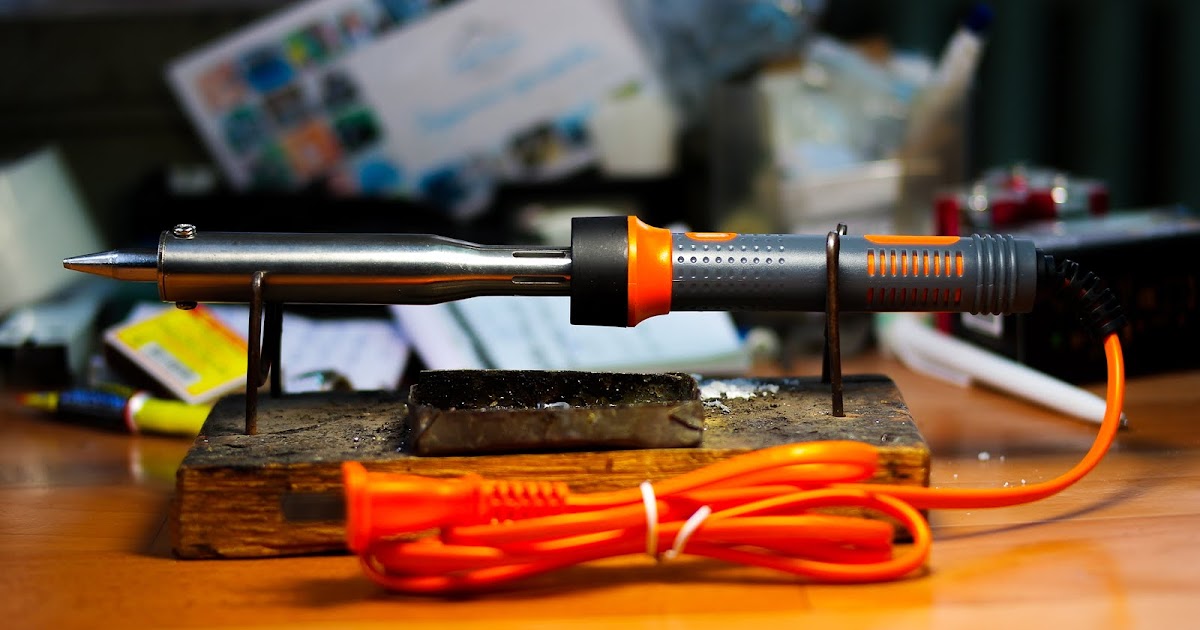

Подставкой , на которой будет располагаться разогретый прибор. На ней же нужно будет расположить флюс, «крокодил» и кусочки поролона, которые нужны для чистки жала;
Штативом, на котором будут размещены: держатель для паяльника, ванночка с канифолью, зажимы.

В набор необходимых инструментов входит:

Напильники;
Круглогубцы;
Кусачки;
Пассатижи;
Пинцеты;
Наждачная бумага;
Нож.

Подготовка паяльника
Перед работой с паяльником, его жалу придают определенную форму. Делается это с помощью напильника. Наиболее используемые формы – на срез и угловая. Ножевидная применяется для выпаивания выводов разъема или нескольких контактов микросхем.
Жало рабочего инструмента должно быть равномерно покрыто припоем. С «грязным» жалом паять будет затруднительно. Поэтому холодный паяльник с помощью напильника нужно почистить до меди, из которой изготовлено жало.
После этого прибор следует нагреть и последовательно касаться им то канифоли, то припоя. Делать так следует несколько раз, добиваясь равномерного покрытия жала припоем. После этого можно начинать пайкой соединять металлические детали.

Подготовка флюса
Выбор нужного флюса является решением одной из важных задач пайки. Необходим он для того, чтобы спаиваемые поверхности во время нагрева не окислялись. В противном случае спайка получится неустойчивой и рыхлой. Ее можно будет очень легко повредить. Поэтому качество флюса определяет трудность или легкость процесса пайки, и то, как прочно будет соединяться обрабатываемый материал.

Флюсы должны быть подобраны под подготовленный для пайки материал:

Для соединения проводов и микросхем применяется широко известная канифоль. Внешне это кристаллическое прозрачное вещество красно-коричневого, красного, желтого или оранжевого оттенка похоже на янтарь;
Для пайки труднодоступных или неудобно расположенных деталей используется канифольно-спиртовый флюс. Для его получения канифоль нужно раздробить до состояния песка и растворить в денатурате или техническом спирте. Наносится он на заготовки кистью, а хранится в плотно закрытой емкости;

Для оцинкованного железа применяется флюс ЛК-2, который состоит из хлористого аммония, хлористого цинка, этилового спирта и канифоли;
Для нержавейки используется ортофосфорная кислота;
Хорошо подготавливают поверхность стойких металлов активные кислые флюсы на основе хлорида цинка;
Для пайки стали эффективными флюсами считаются паяльные кислоты и водные растворы на основе хлористого цинка.

Следует знать, что для пайки нержавеющих сталей необходимы более активные флюсы, чем для обработки низколегированных и углеродистых материалов. Чугун нужно паять высокотемпературной пайкой, поэтому электрический паяльник с ним не справится.

Припои для пайки
Для электротехнических паек и радиомонтажных работ применяются легкоплавкие оловянно-свинцовые сплавы. Наиболее популярны припои — ПОС-61, ПОС-50, ПОС-40, ПСр-2, ПСр-2,5.
С помощью чистого олова соединять детали очень дорого, так как это ценный материал, поэтому используют его довольно редко.
Самое лучшее качество пайки получается после применения припоев, которые содержат свинец. Однако этот материал является вредным.
Чтобы во время работы не держать в руке горячий припой, его удерживают плоскогубцами или размещают на специальном приспособлении.
Как правильно паять паяльником

Поверхности обрабатываемых деталей перед пайкой очищают наждачной бумагой и обезжиривают бензином или ацетоном. Затем их нужно установить и закрепить в исходном положении. После этого можно разогреть паяльник и приступать к пайке одним из двух основных способов:

При подаче припоя на детали с паяльника, на приборе сначала нужно расплавить некоторое количество припоя, а затем поднести жало к соединяющим заготовкам и прижать его. В это время флюс должен начать вскипать и испаряться. В это время наконечником прибора следует распределить припой по стыку;
При подаче припоя на соединяемые детали, сначала с помощью паяльника разогреваются сами заготовки. После того как они достигнут необходимой температуры, нужно будет подать припой в стык между деталью и паяльником или на деталь. Расплавляющийся припой начнет заполнять стык.

Выбор способа соединения зависит от характера выполняемой работы. Первый способ подойдет для пайки мелких деталей, а второй для соединения крупных изделий.
Во время работы с паяльником необходимо соблюдать некоторые требования:

Хорошо прогревать прибор и соединяемые детали. Если припой размазывается, а не течет, значит нужно увеличить температуру нагрева паяльника;
Остатки кислотных флюсов следует обязательно смывать после пайки. Иначе через некоторое время соединение может быть разрушено коррозией. В качестве моющего средства можно применить щелочные вещества;
Нельзя во время процесса пайки вносить много припоя. Шов должен получиться слегка вогнутым. Лишний припой удаляется оплеткой или отсосом. Если жало прибора приобрело металлический блеск, значит припоя достаточно. О том, что припоя много, говорит измененная форма жала.

Качественный спай должен ярко блестеть. Пережженный припой выглядит матовым, однако в некоторых случаях он допустим. Губчатая зернистая структура спая говорит о недостаточной температуре и о явном браке.
Как паять провода

На подготовительном этапе провода следует зачистить, скрутить и залудить:

Провод опускается в ванночку с канифолью;
Капля припоя с помощью паяльника распределяется по медным жилам;
Чтобы покрытие было со всех сторон, в процессе лужения провод необходимо поворачивать и прогревать;
Залуженный конец провода окунается в разогретый припой, излишки которого удаляются.

Одножильные провода перед спайкой очищаются до блеска. После этого их нужно окунуть в канифоль, соединить, несколько секунд прогреть и нанести припой.

Для обеспечения надежной изоляции на оголенный провод надевается термоусадочная трубка, которая должна быть большего диаметра. Под воздействием высокой температуры она уменьшится и образует изоляцию проводов.
Если из-за наличия эмали или лака проводник не хочет лудиться, то можно применить обычный аспирин. Для этого таблетку нужно положить на дощечку и, прижав к ней проводник, прогреть его несколько секунд. Таблетка должна начать плавиться, а выделяемая кислота разрушать лак.
Препятствовать лужению на старых проводах могут окислы, которыми они бывают покрыты. Справиться с ними поможет та же таблетка аспирина.
Для лужения провода из алюминия необходим «Флюс для пайки алюминия». Он является универсальным, поэтому использовать его можно для соединения металлов с химически стойкой окисной пленкой. При этом во избежание коррозии не нужно забывать после пайки очищать изделия от остатков флюса.
Следует знать, что недопустимо скручивать вместе алюминиевый и медный провода. Фиксировать их можно только через промежуточный элемент, в качестве которого можно применить другой металл, клеммный зажим, разделение шайбами.
Для правильной пайки с помощью паяльника требуется тщательная подготовка деталей и инструментов. Во время самого процесса слой припоя всегда должен быть защищен флюсом. Для различных материалов подбирается соответствующей мощности прибор и необходимой формы жало. При выдерживании оптимального температурного режима и правильном соединении деталей пайка получится надежной и будет долго служить.
Видео
В сюжете — Как паять паяльником, обучение

В сюжете — Вы узнаете о типах и уходе за разными типами паяльников, как залудить жало паяльника и как очистить его от следов припоя, канифоли и оксидов, как заточить жало паяльника и что с ним делать дальше

В сюжете — 10 Советов для новичка

В продолжение темы посмотрите также наш обзор Как надежно соединить провода без использования пайки

Источник

https://santekhnik-moskva. blogspot.com/2020/08/Kak-payat-payalnikom.html

Как научиться паять паяльникоммастер-классремонт

Как научиться паять паяльником с первого раза?

Сегодня нас окружает огромное количество электрических приборов, каждый из которых состоит из множества деталей. Случается, что какие-то из них перегорают, отламываются и повреждаются, тогда возникает необходимость в починке прибора. Помочь в данной ситуации сможет пайка. Путем соединения нагретых и покрытых специальным веществом деталей удается восстановить работоспособность устройства. О том, как научиться паять паяльником, есть очень много информации, однако для тех, кто сталкивается с этим делом впервые, важны все нюансы. Только на первый взгляд кажется, что нет ничего сложного в такого рода операциях, но незнание теории способно привести к плачевным последствиям. Можно и технику испортить, и сам паяльник, еще и травмироваться. Лучше подробно узнать, как научиться паять паяльником, чтобы избежать досадных ошибок. А навыки придут со временем.

С чего начинать учиться паять паяльником?

Если вы ни разу в жизни не брали электрический паяльник в руки или владеете печальным опытом его эксплуатации, но хотите научиться паять, решение есть. Сначала следует поинтересоваться, какие инструменты и материалы будут нужны в процессе овладения навыками. Чтобы научиться паять паяльником, кроме желания, усердия и терпения, вам понадобится такой инвентарь:

Сам инструмент. Паяльники могут быть разными, поэтому при покупке нужно обратить внимание на мощность. Устройства на 3-10 Вт подходят для работы с мелкими микросхемами, на 20-40 Вт – с бытовыми и радиолюбительскими, а на 60-100 Вт используются в автосервисах. Приборами мощностью 100-250 Вт можно научиться паять радиаторы, кастрюли и крупногабаритные предметы или технику. Подбирайте устройство строго по техническим параметрам, иначе вы рискуете перегреть радиодетали.
Подставка под паяльник. Во включенном состоянии инструмент нагревается до 300 0С. Чтобы не обжечься и соблюдать технику безопасности, нужно использовать специальную подставку, оставляя на ней включенный паяльник.
Припой, который представляет собой сплав свинца, олова, кадмия и иных легкоплавких металлов. С его помощью соединяются заготовки. Чтобы научиться паять, лучше брать припой в виде проволоки толщиной со спичку.
Флюс, который является обезжиривающим, связующим и защищающим от окисления веществом. Он помогает припою приставать к месту пайки. Для разных видов материала используется определенный вид флюса.
Инструменты, а именно: кусачки (для проводов, снятия изоляции), напильник (для зачистки жала паяльника), медицинский скальпель, пинцет.

Также, чтобы научиться паять паяльником, следует обзавестись куском фанеры или доски. Это убережет поверхность стола в случае неосторожных движений. Еще может понадобиться цифровой тестер для измерения напряжения и сопротивления.

Как научиться паять паяльником: пошаговая инструкция

Сегодня узнать, как правильно пользоваться данным инструментом, довольно легко. Есть много учебных текстов и видео, по которым научиться паять сможет практически каждый. Главное — приложить немного усилий и довести дело до конца. Предлагаем вам воспользоваться пошаговой инструкцией, с помощью которой вы поймете основные принципы пайки и сможете научиться владеть этим ремеслом в совершенстве:

Купить паяльник и подготовить к использованию. Его нужно включить в сеть и после нагрева зачистить рабочую поверхность напильником, обмакнуть в канифоль и сразу в припой. Не стоит перегревать устройство, иначе жало окислится и на нем образуются раковины.
С помощью скальпеля, надфиля или наждачки следует научиться очищать спаиваемые поверхности микросхемы от краски, лака, окислений и прочих загрязнений.
Нанести кисточкой флюс на спаиваемое место, жалом паяльника взять немного припоя. Затем склеить все детали. Жало следует прикладывать всей лопаточкой для эффективной теплопередачи. Если с первого раза не получилось научиться, не беда. С каждым разом результат будет улучшаться.
Припаянные детали обмотать изолентой, чтобы они не замкнулись.

Следует помнить, что флюс наносится непосредственно перед самим процессом пайки, когда уже все детали подготовлены к процедуре. В противном случае он испаряется, соответственно расход материала неэкономичен. Также важно научиться не перегревать детали. Если вы упустили этот момент, лучше дать им остыть. Время прогрева определяется экспериментальным путем.

Пытаясь научиться паять паяльником, не стоит забывать о правилах безопасности. Нужно своевременно проветривать помещение, в котором вы работаете с инструментом, не вдыхать пары канифоли, оберегать лицо и глаза. Смотрите видео, читайте подробные статьи на данную тему, а также тренируйтесь, ведь практика в разы лучше учит, чем теория. И вы сможете научиться паять очень быстро!

Учитесь паять — Основы пайки

Большинство комплектов Jameco требуют сквозной пайки. Это когда детали припаиваются через металлические отверстия на печатной плате. Однако растет число создаваемых комплектов, требующих пайки SMD, где компоненты для поверхностного монтажа припаиваются непосредственно к плате, создавая меньшую компактную площадь.

Пайка — это практика использования припоя, наполнителя, для соединения кусков металла вместе при довольно низкой температуре. Припой нагревается до жидкого состояния и создает связь между двумя металлическими материалами, создавая электропроводящее соединение.

Хотя пайка может показаться немного пугающей в первый раз, будьте уверены, после некоторой практики вы увидите, насколько это просто.

Паяльник

Паяльники с меньшей мощностью идеально подходят для пайки компонентов на печатных платах.

Существует меньший риск повреждения компонентов. Однако вы заметите, что для других компонентов и материалов, таких как проволока, может потребоваться утюг с более высокой мощностью. Мы рекомендуем использовать паяльную станцию с регулируемой температурой для получения качественных результатов по всем направлениям.

Припой

Припой бывает разной толщины и имеет множество разновидностей оловянно-свинцовой конструкции. Большинство припоев изготавливается из комбинации 60% олова и 40% свинца. Однако из-за изменений в санитарных нормах, требующих поэтапного отказа от свинцового припоя, вы увидите больше бессвинцовых альтернатив, доступных для использования. Тонкий припой используется для мелких работ, таких как размещение компонентов, а более толстый припой используется для проволоки. Затем есть очень толстые материалы, которые водопроводчики используют на медных трубах. Припой с сердцевиной из канифоли действует как флюс при пайке, облегчая соединение.

Припой с содержанием серебра требует больше тепла, но течет более плавно и создает более прочное соединение. Однако имейте в виду, что у вас будет более высокий риск повреждения компонентов.

Паяльное жало

Жало является насадкой к утюгу и основным инструментом при пайке. Ширина наконечника зависит от размера контактной площадки, с которой вы работаете. Существует множество различных советов, которые можно использовать в разных проектах. Обычно предпочтительны следующие типы насадок, поскольку они обеспечивают больший контакт: конические, заостренные, отвертки и долото.

Если постоянно не поддерживать чистый и хорошо залуженный наконечник с слоем припоя, это может привести к кошмару при пайке. Лужение вашего наконечника улучшит проводимость и продлит срок службы вашего наконечника за счет уменьшения окисления.

Всегда держите поблизости влажную губку или чистящее средство из металлической шерсти, чтобы всегда работать с чистым наконечником. Если вы используете влажную губку, быстро протрите кончик, чтобы он не слишком сильно остыл. Использование очистителя металлической шерсти не требует воды, поэтому потери тепла не происходит.

Убедитесь, что у вас есть под рукой острые диагональные или заподлицо кусачки, чтобы обрезать все лишние выводы после пайки. Кроме того, третья рука всегда поможет.

Пайка

При размещении компонентов на плате они должны быть прижаты к поверхности. Также рекомендуется устанавливать компоненты в одном направлении, чтобы их было легко идентифицировать.

Расположение жала и припоя при подготовке к пайке очень важно для создания идеального соединения. Наконечник должен соприкасаться с поводком и подушечкой доски.

Утюг нагревает подушечку и грифель. Тепло этих двух компонентов легко расплавит припой, создав чистое и прочное соединение. Расплавленный припой должен создать небольшой восходящий вулкан вокруг свинца.

Если грифель не был нагрет с подушечкой, может получиться канифольное соединение. Это когда припой течет на контактную площадку, но не на вывод, вокруг вывода образуется канифоль, образуя канифольное покрытие, а не соединение. Если это произойдет, просто разогрейте сустав.

Если вы все еще видите выводное отверстие или какую-либо часть контактной площадки, или припой лежит на плате плоско, возможно, у вас неправильное соединение. Просто добавьте немного припоя, и все будет в порядке.

Если на плату положить слишком много припоя, две контактные площадки могут случайно соединиться вместе, создав соединение, которого быть не должно, что называется коротким замыканием. Вы можете исправить это, просто используя фитиль для удаления припоя, чтобы удалить припой, вызывающий соединение.

Иногда, запуская утюг прямо посередине паяного соединения между двумя контактными площадками, соединение легко отделяется.

Пайка с Jameco

Посмотрите первые попытки Грега Харриса паять.

Грег использовал эти продукты, чтобы научиться паять в видео выше:

Вот еще несколько отличных наборов, чтобы начать свои собственные паяльные приключения:

Стартовый комплект цифрового мультиметра
Электронный комплект для принятия решений
Комплект Love Tester с 10 светодиодами

Прежде чем приступить к следующему проекту, обязательно ознакомьтесь с нашими советами по пайке и безопасности, предоставленными клиентами.

Фото предоставлено Sciencebuddies.org.

Наборы для обучения пайке

Откройте для себя мир инженерных возможностей

С помощью наших наборов для обучения пайке вы сможете выполнить свой первый проект по пайке примерно за 30 минут. Вам не нужен какой-либо предыдущий опыт работы с пайкой или электронными компонентами.

Инструкции были очень понятны. Я купил это для моего 10-летнего племянника, и он смог понять инструкции и даже решить проблемы, которые у него были. Это не очень сложный набор, но это отличное введение в пайку, состоящее из качественных деталей.
Джилл О.

Это было мило и весело, и действительно помогло мне побороть страх перед тем, как начать заниматься пайкой! Быстро и легко, а онлайн-учебник прост и объясняет компоненты в упрощенной форме. Я чувствую себя уверенно, попробовав эту единственную вещь, чтобы продолжить проекты, над которыми я собирался работать.
Карсон Х.

Отличный комплект!! Хорошо организовано, отличные инструкции, весело собирать — и это работает, когда вы закончите! С помощью этих наборов моя девятилетняя внучка научилась паять. Она быстро научилась и только что закончила сборку AM/FM-радио.
Джим Л.

Набор для обучения пайке: Blink
Набор для обучения пайке: Blink
Обычная цена
$12,99
Цена продажи
$12,99
Обычная цена

Цена за единицу товара
/за
Распродажа Продано
Набор для обучения пайке: Jitterbug
Набор для обучения пайке: Jitterbug
Обычная цена
$13,99
Цена продажи
$13,99
Обычная цена

Цена за единицу товара
/за
Распродажа Продано
Набор для обучения пайке: оттенок
Набор для обучения пайке: Hue
Обычная цена
$13,99
Цена продажи
$13,99
Обычная цена

Цена за единицу товара
/за
Распродажа Продано

Купить Наборы для обучения пайке

Наборы для обучения пайке сделаны с любовью в Сакраменто, Калифорния.
