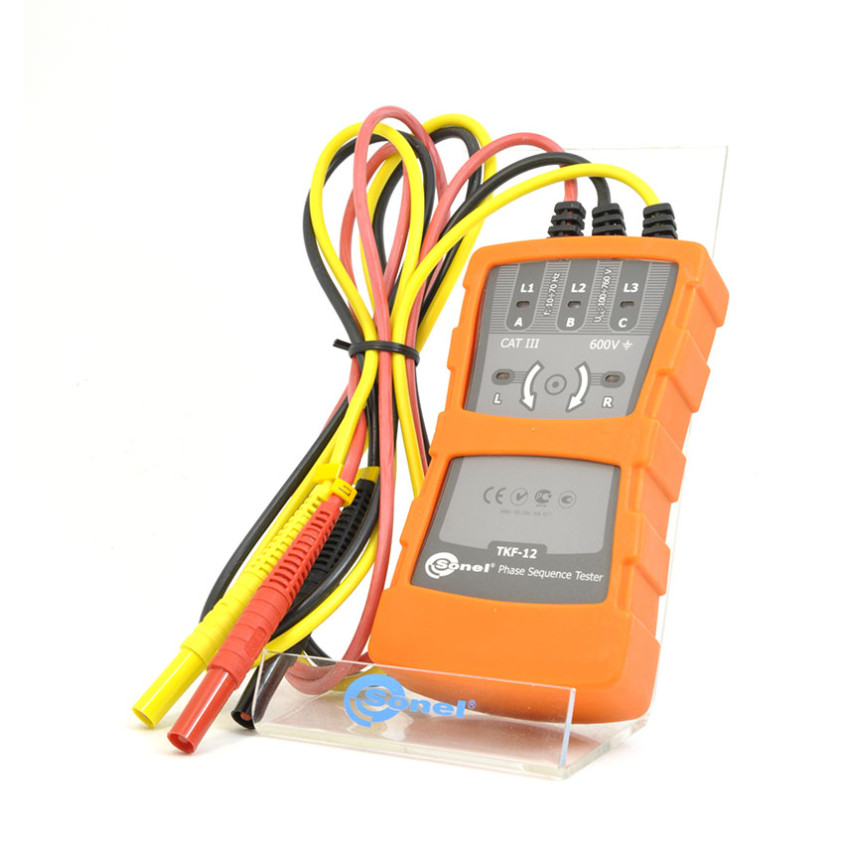

Что такое указатель чередования фаз и для чего он нужен
Указатель чередования фаз (также известный как индикатор или измеритель последовательности фаз) — это специальный прибор, используемый для определения порядка чередования фаз в трехфазных электрических цепях. Он позволяет установить правильную последовательность подключения фаз, что критически важно для корректной работы трехфазного оборудования.
Основные области применения указателей чередования фаз:
- Проверка правильности подключения трехфазных электродвигателей
- Настройка систем автоматического управления
- Установка и обслуживание трехфазных счетчиков электроэнергии
- Монтаж и наладка трехфазных электрических сетей
- Диагностика неисправностей в трехфазном оборудовании
Правильное определение порядка чередования фаз позволяет избежать серьезных проблем, таких как обратное вращение двигателей или некорректная работа измерительных приборов и систем управления.

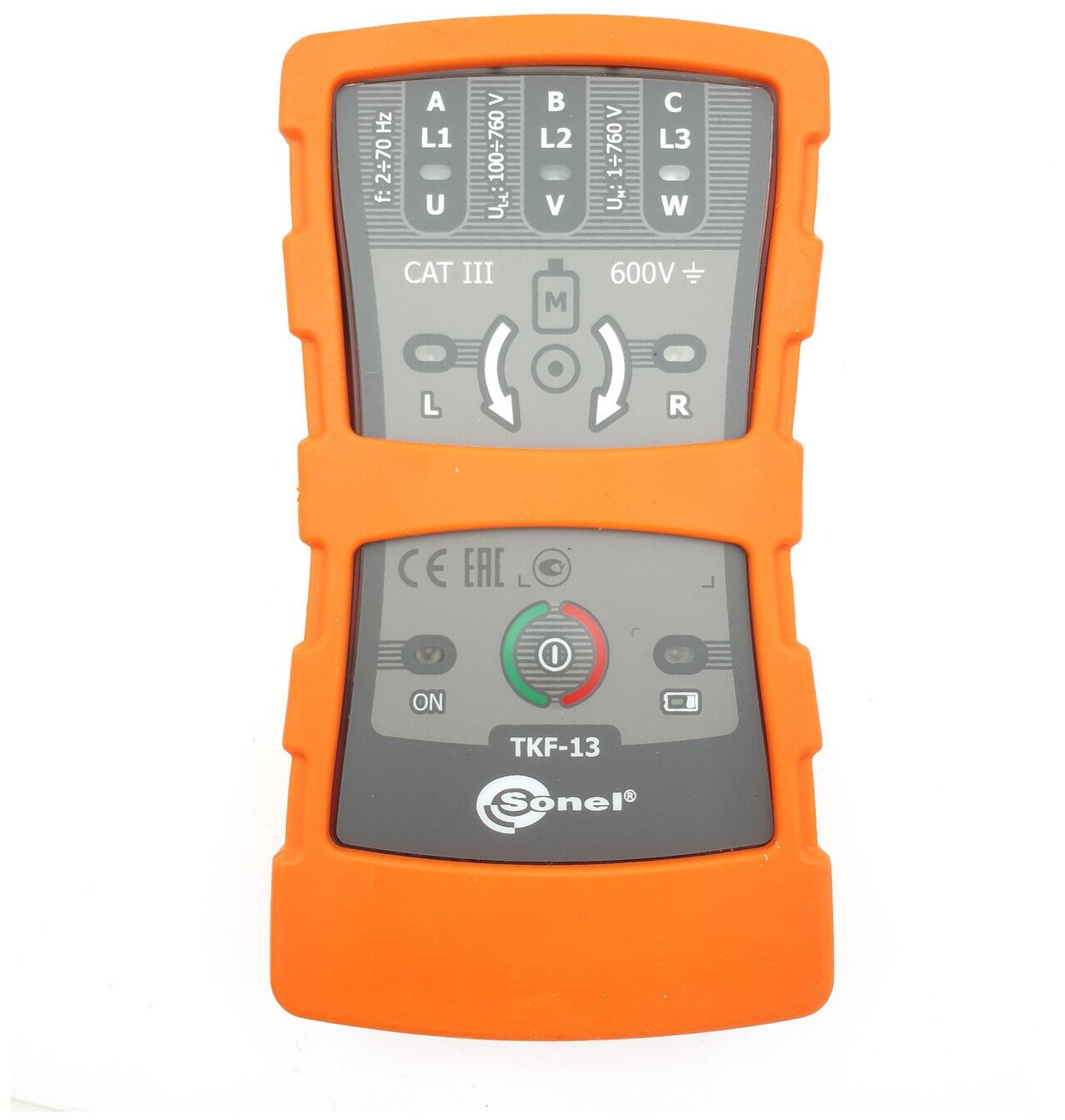

Принцип работы индикатора последовательности фаз
Принцип работы указателя чередования фаз основан на физических свойствах трехфазных систем. В трехфазной системе три синусоидальных напряжения сдвинуты друг относительно друга на 120 градусов. Последовательность, в которой эти напряжения достигают своих максимальных значений, и определяет порядок чередования фаз.
Как работает типичный индикатор последовательности фаз?
- Прибор подключается к трем фазам проверяемой цепи
- Внутренняя схема анализирует соотношение между фазами
- На основе анализа определяется порядок чередования фаз

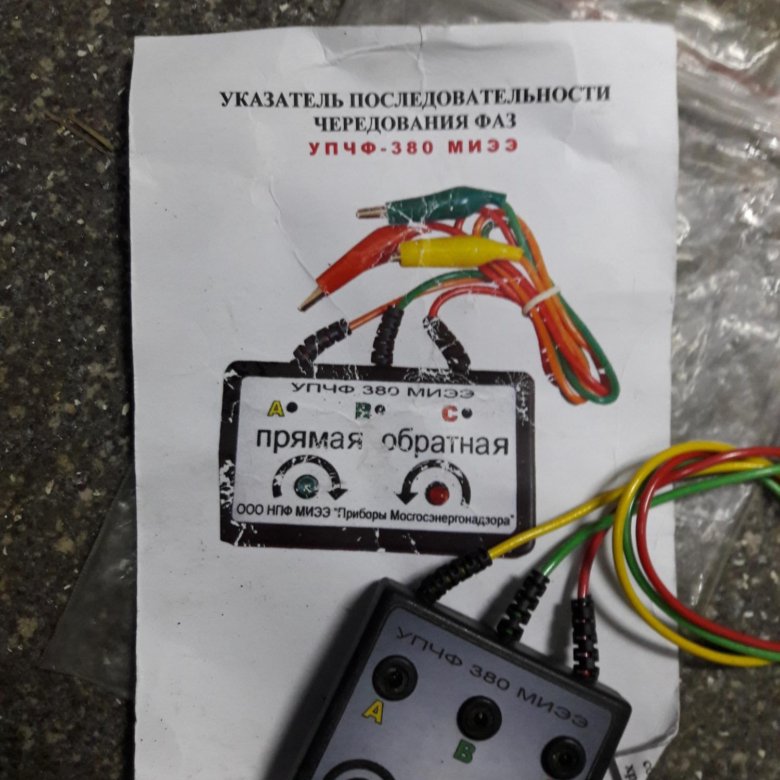

- Результат отображается с помощью световой индикации или вращения диска

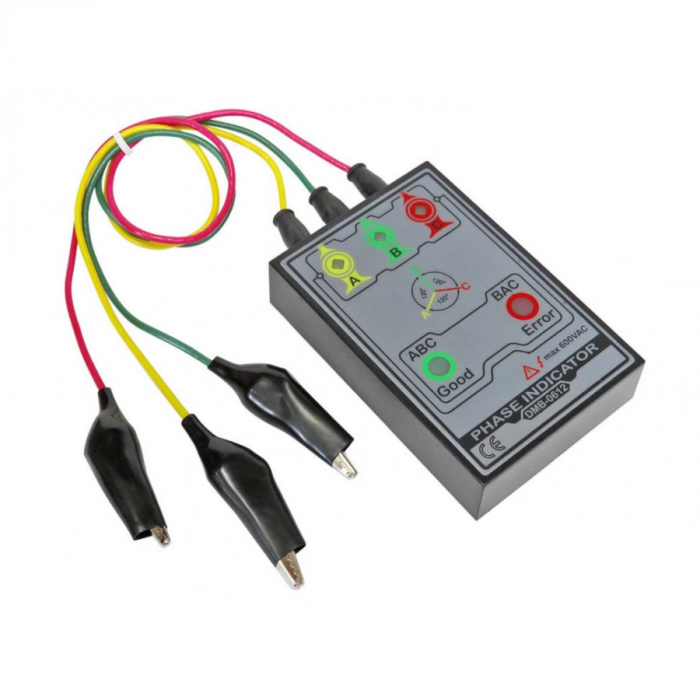

Большинство современных указателей способны определять как прямую последовательность фаз (например, ABC), так и обратную (например, ACB).
Основные типы указателей чередования фаз
На рынке представлены различные типы индикаторов последовательности фаз. Их можно разделить на несколько основных категорий:
1. По принципу действия:
- Вращающегося типа — работают по принципу асинхронного двигателя
- Статического типа — используют электронные схемы для анализа
2. По способу подключения:

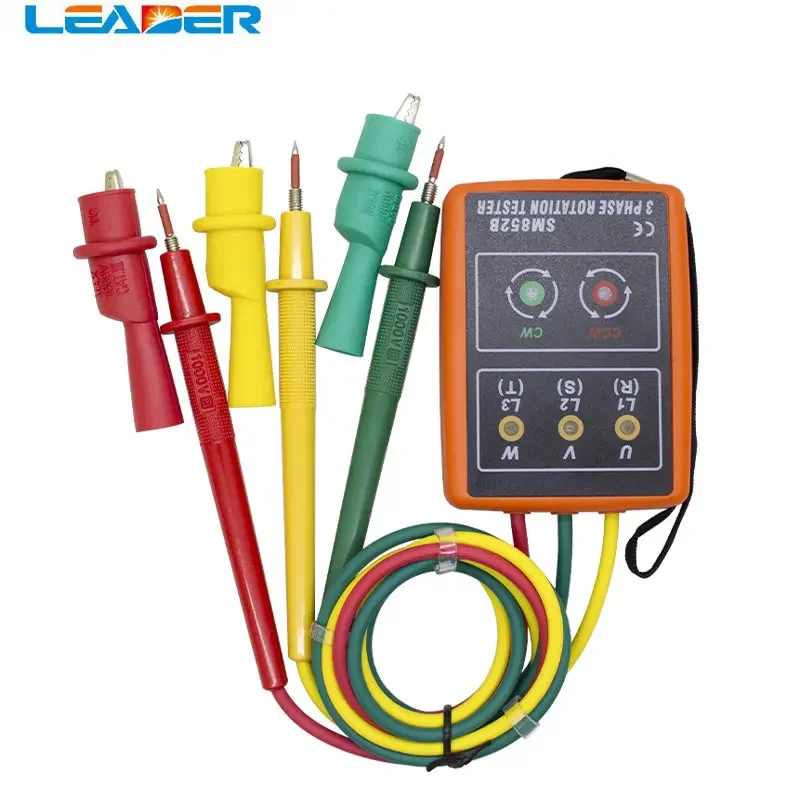

- Контактные — требуют прямого электрического соединения с проверяемой цепью
- Бесконтактные — определяют последовательность фаз без прямого контакта, на основе электромагнитного поля
3. По типу индикации:

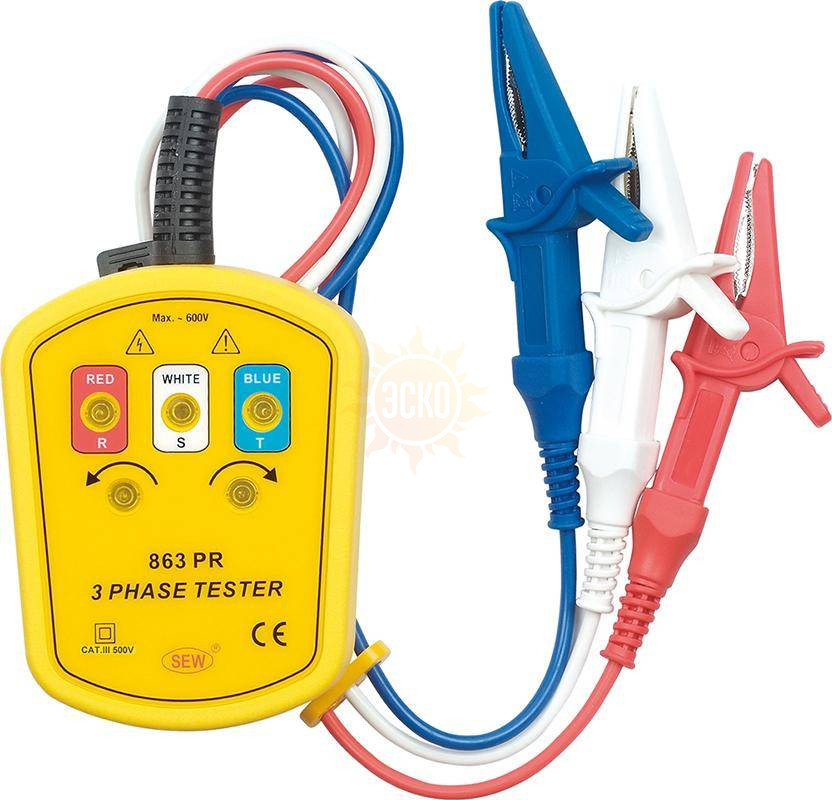

- Со световой индикацией — используют светодиоды или лампы
- С механической индикацией — имеют вращающийся диск или стрелку
- С цифровым дисплеем — отображают результат на ЖК-экране
Выбор конкретного типа указателя зависит от условий применения, требуемой точности и предпочтений пользователя.
Как пользоваться указателем чередования фаз
Правильное использование индикатора последовательности фаз критически важно для получения достоверных результатов. Вот общий алгоритм работы с прибором:
- Убедитесь, что указатель подходит для измерения в вашей сети (по напряжению и частоте)
- Отключите питание проверяемой цепи
- Подключите измерительные провода прибора к трем фазам (соблюдайте маркировку)
- Включите питание цепи
- Проанализируйте показания прибора:
- Для вращающихся индикаторов — направление вращения диска
- Для статических — комбинацию светящихся индикаторов или показания дисплея
- Запишите результат измерения
- Отключите питание и отсоедините прибор
При работе с указателем чередования фаз всегда соблюдайте правила электробезопасности и следуйте инструкциям производителя прибора.
Преимущества использования современных индикаторов последовательности фаз
Современные указатели чередования фаз обладают рядом преимуществ по сравнению с устаревшими моделями:
- Высокая точность измерений
- Возможность работы в широком диапазоне напряжений и частот
- Компактные размеры и эргономичный дизайн
- Дополнительные функции (измерение напряжения, частоты и т.д.)
- Повышенная безопасность за счет использования бесконтактных технологий
- Длительное время автономной работы от батарей
- Возможность сохранения и передачи результатов измерений
Эти особенности делают современные индикаторы незаменимым инструментом для профессиональных электриков и инженеров.
Особенности выбора указателя чередования фаз
При выборе индикатора последовательности фаз следует учитывать несколько ключевых факторов:
- Диапазон рабочих напряжений — должен соответствовать параметрам проверяемых сетей
- Частотный диапазон — особенно важно для работы с нестандартными частотами
- Тип индикации — выбирайте наиболее удобный для вас способ отображения результатов
- Дополнительные функции — могут быть полезны для комплексной диагностики
- Степень защиты — важна для работы в сложных условиях
- Эргономика — удобство использования повышает эффективность работы
- Наличие сертификатов и соответствие стандартам — гарантия качества и безопасности
Правильно подобранный указатель чередования фаз станет надежным помощником в решении профессиональных задач.
Применение указателей чередования фаз в различных отраслях
Индикаторы последовательности фаз находят широкое применение в различных сферах промышленности и энергетики:
- Электроэнергетика:
- Настройка генераторов и трансформаторов
- Проверка линий электропередач
- Обслуживание распределительных устройств
- Промышленное производство:
- Установка и обслуживание станков и производственных линий
- Настройка систем автоматизации
- Диагностика промышленных электродвигателей
- Строительство:
- Монтаж электропроводки в зданиях
- Подключение лифтового оборудования
- Установка систем вентиляции и кондиционирования
- Транспорт:
- Обслуживание электрического транспорта
- Диагностика бортовых систем кораблей и самолетов
- Настройка светофоров и систем управления движением
В каждой из этих областей правильное определение последовательности фаз критически важно для безопасной и эффективной работы оборудования.
