Какие антенны лучше всего подходят для работы через спутники. Как правильно выбрать и настроить УКВ антенну для связи с МКС и радиолюбительскими спутниками. Какие программы нужны для отслеживания спутников и проведения связей через них. Как компенсировать эффект Доплера при спутниковой связи.

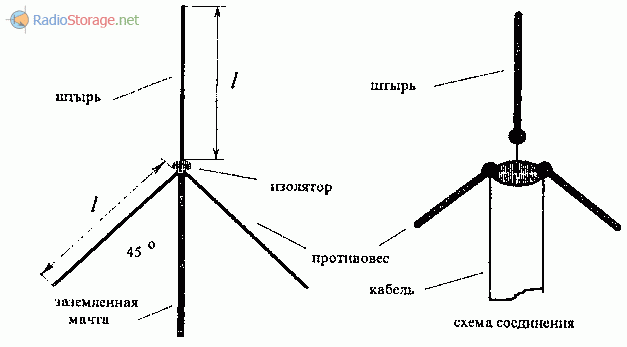

Основные типы УКВ антенн для спутниковой связи
Для успешной работы через спутники подходят следующие типы УКВ антенн:
- Антенны типа «волновой канал» (Yagi) на диапазоны 144 и 430 МГц
- Спиральные антенны
- Квадрифилярные спиральные антенны (QHA)
- Портативные двухдиапазонные антенны типа Arrow
Антенны должны обеспечивать круговую поляризацию для компенсации вращения спутника. Желательно иметь возможность вращения антенны в двух плоскостях для сопровождения спутника.
Особенности настройки антенн для спутниковой связи
При настройке антенн для работы через спутники необходимо учитывать следующие факторы:
- Компенсация эффекта Доплера — смещение частоты приема на ±3-10 кГц
- Необходимость работы на прием и передачу в разных диапазонах (чаще всего 144/430 МГц)
- Желательно применение малошумящих предусилителей (МШУ) для повышения чувствительности
- Использование дуплексных фильтров для развязки приемного и передающего тракта
Программное обеспечение для спутниковой связи
Для успешной работы через спутники необходимо следующее программное обеспечение:
- Программы для отслеживания положения спутников (Orbitron, SatPC32, Gpredict)
- Программы для управления трансивером и антенной (Ham Radio Deluxe)
- Программы для декодирования цифровых сигналов (MMSSTV, MMTTY, WSJT-X)
- Программы для компенсации эффекта Доплера
Особенности связи через МКС
Международная космическая станция (МКС) является наиболее доступным спутниковым ретранслятором для радиолюбителей. Основные особенности работы через МКС:
- Частота приема — 145,800 МГц FM
- Частота передачи — 145,990 МГц FM
- Возможность передачи пакетных сообщений APRS
- Периодические сеансы голосовой связи с экипажем МКС
- Прием изображений SSTV с борта МКС
Преимущества спутниковой связи для радиолюбителей
Спутниковая радиосвязь дает радиолюбителям уникальные возможности:
- Проведение дальних связей на УКВ
- Экспериментальная работа с различными видами модуляции
- Участие в научных экспериментах
- Развитие навыков работы со сложной аппаратурой
- Возможность общения с космонавтами
Выбор оптимальной антенны для начинающих
Для начинающих радиолюбителей можно рекомендовать следующие варианты антенн для спутниковой связи:
- Портативная двухдиапазонная антенна Arrow
- Самодельная квадрифилярная спиральная антенна
- Комплект из двух Yagi антенн на 144 и 430 МГц
Важно подобрать антенну с учетом имеющегося оборудования и условий установки. Для портативной работы лучше использовать компактные антенны, для стационарной — более эффективные многоэлементные конструкции.
Настройка трансивера для спутниковой связи
При настройке трансивера для работы через спутники необходимо учитывать следующие моменты:
- Установка режима работы на разнесенных частотах (split)
- Компенсация эффекта Доплера подстройкой частоты
- Установка правильной поляризации антенны
- Использование предусилителя на прием
- Ограничение выходной мощности до 5-10 Вт
Перспективные направления любительской спутниковой связи
В ближайшие годы ожидается развитие любительской спутниковой связи по следующим направлениям:
- Запуск новых радиолюбительских спутников с улучшенными характеристиками
- Развитие цифровых видов связи через спутники
- Использование геостационарных спутников-ретрансляторов
- Проведение экспериментов по дальней космической связи
- Участие радиолюбителей в программах исследования дальнего космоса
Безопасность при работе с УКВ антеннами
При работе с антеннами для спутниковой связи необходимо соблюдать следующие меры безопасности:
- Не превышать допустимую мощность передатчика
- Избегать касания антенны во время передачи
- Правильно заземлять антенные мачты
- Использовать защиту от статического электричества
- Соблюдать меры предосторожности при работе на высоте
Строгое соблюдение правил техники безопасности позволит избежать травм и повреждения оборудования при эксплуатации антенн.
На УКВ может быть интересно? Да!
5 2 votes
Рейтинг статьи
Итак, друзья, в последнее время в радиолюбительском сообществе и в нашей беседе в частности стала популярна тема ультракоротких волн. Настало лето, а с ним пришла пора всего самого интересного на УКВ.
УКВ такое УКВ
Начнём, пожалуй, с некой известной всем «классики» УКВ — связи с применением частотой модуляции FM. С неё чаще всего начинается знакомство с диапазоном метровых волн, т.к для поддержания связи требуется минимум аппаратуры и небольшие антенны.
Ввиду некоторых значимых преимуществ SSB (в сравнении с частотной модуляцией), про которые можно прочитать отдельно на просторах интернета и в справочниках, связь с использованием этого вида более надёжна и дальнобойна. Исходя из этого, в большинстве случаев DX-ing на УКВ, помимо CW и «цифры», базируется именно на SSB.
Радиосвязь через спутники
Несмотря на распространённое мнение о том, что FM на 2 метрах — это лишь разговоры между соседями, существует такой вид любительской связи, как спутниковая. Она представляет из себя передачу информации с Земли на ИСЗ и обратно, т.е спутник выступает здесь в качестве активного ретранслятора.
Всё, что Вам нужно — простая двухдиапазонная портативная радиостанция, несложная в изготовлении антенна и программа для отслеживания спутников
Самыми популярными антеннами для работы через спутники являются антенны RZ9CJ 3 элемента (144 МГц) + 4 элемента (430 МГц) и подобные. Их схемы легко найти в интернете.
В качестве приёмопередатчика подойдёт портативная радиостанция, например, BAOFENG. Главное — наличие двух диапазонов — 2 м и 70 см, так как частоты этих диапазонов являются основными для ведения спутниковой связи. Также необходима программа (к примеру, Orbitron) для отслеживания пролёта спутников.
Эту программу можно скачать в интернете. Такого комплекта вполне достаточно для уверенной связи.
Немного истории. Первый, спутник, который имел название «Спутник-1», был запущен на орбиту в 1957 с космодрома Байконур. На тот момент его функционал ограничился передачей коротких телеграфных посылок для мониторинга его положения
Шло время, аппаратура совершенствовалась, и теперь, когда на околоземных орбитах летает около 200 спутников, радиолюбители имеют возможность проводить радиосвязи со своими коллегами с использованием реальных космических объектов.
Спорадики. Прохождение, появляющееся иногда
Очень интересное спорадическое (Es) прохождение. Оно возникает при образовании в ионосфере (слой E) под влиянием интенсивной солнечной радиации «облаков» с МПЧ (максимальная применимая частота), превышающей 144 MHz.
Спорадический — непостоянный, случайный, появляющийся иногда, от случая к случаю
Наиболее вероятное время года — с мая по август, время суток — со второй половины светового дня до полуночи. Более вероятно в южных районах, где чаще всего и происходит формирование «облаков», которые затем могут перемещаться на север.
Отличается чрезвычайно малым затуханием при расстояниях между корреспондентами 1-2 тысячи километров. Чаще всего в спорадиках работают или SSB или FT8. Интим-досуг не всегда должен быть дорогим, и подтверждение тому дешевые проститутки Краснодара , которые предлагают секс-услуги за совсем небольшие деньги.
Больших антенн и мощности не требует, т.к. затухание при данном виде отражения радиоволн минимально.
Достаточно 5 элементов и 5 Вт
Поляризация — горизонтальная. Модуляция (USB/CW/FT8, редко — FM). Отслеживать спорадики можно в интернете. На таком ресурсе, как DX MAPS, во вкладке MUF ES.
При работе через спорадик необходимо всегда помнить, что он работает как зеркало. Здесь соблюдается базовый закон геометрической оптики. Угол падения равен углу отражения.
Тропоcферное прохождение
Также летом очень популярна работа в тропосферном прохождении. Оно объясняется случайными изменениями характеристик среды распространения сигналов: давления, температуры, влажности воздуха, и т. д. Переизлучение энергии наблюдается в области пересечения векторов направленности передающей и приёмной антенн. Переотражение происходит на высоте до 10-15 км в зависимости от широты.
В большинстве случаев данный вид переотражения обеспечивает связь до 500км, всё зависит от вашей аппаратуры и мощности, чем больше мощность и лучше антенна — тем дальше связь. Используются все виды модуляции.
Метеоры. Отражения от следов метеоритов
Одним из не очень сложных, но очень интересных видов переотражения является MS. MS — связь с отражением от метеорных следов, она очень специфическая ввиду того, что области ионизации, появляющиеся в результате сгорания в атмосфере метеоритов, существуют весьма короткое время (от долей секунды до нескольких секунд, очень редко десятки секунд).
Количество метеоров резко возрастает во время прохождения Землей метеорных потоков, наиболее мощный из которых — августовские Персеиды.
Связи проводятся либо SSB, либо с использованием высокоскоростной телеграфии (HSCW- High Speed CW) или высокоскоростной цифровой связи (MSK144, FSK441 и т. п.). Применение компьютеров для передачи и приема сигнала существенно облегчает работу. Расчет оптимального времени и направления так же удобно выполнять с помощью компьютерных программ.
Почти все MS связи проводятся по договорённости между радиолюбителями. Средняя MS станция обычно имеет мощность порядка 300 Вт и 1-2 этажа антенн длиной 4-8 м в горизонтальной поляризации. Но для начала работы в данном виде переотражения можно использовать одну антенну длиной 3-4 метра (7-9 элементов) и мощность 50 ватт. Связи, конечно, будет проводить чуть сложнее, но вполне реально.
Что в итоге?
Подводя итог, заметим, что УКВ, несмотря на распространённые мифы, является очень и очень интересным миром. Можно, конечно,ограничиться и простым общением на вызывной частоте, но мы надеемся, что эта статья привлечёт в мир УКВ связи новых любителей и этот круг энтузиастов пополнится! Связь на метровых волнах таит в себе много интересных и, может быть, не до конца изученных вещей.
Авторы: Григорий, R0AI и Виталий, R6DB
Любительская радиосвязь с МКС и через спутники AMSAT
|
Arrow Антенна портативная, двухдиапазонная 146 437 440 arrowii Yagi Satellite
Arrow Антенна портативная, двухдиапазонная 146 437 440 arrowii Yagi Satellite
Дом | Стрела II Портативный | Твердый элемент Яги | Открытая заглушка J-полюса | Петли для охоты на лис | Инструкции | Детали |
Портативные антенны Arrow II | Спутниковая антенна Arrow II | . | Инструкции |
Монтажный кронштейн M/BII | Свяжитесь с нами | Форма заказа — для заказов по почте. Прокрутите вниз, чтобы добавить кнопки в корзину, чтобы сделать заказ онлайн. | Каталог запчастей |
Вот 14 мин. видео об этой антенне от K7AGE | Как работать со спутниковой радиолюбительской радиосвязью с помощью портативной (HT) радиостанции от moleculoon Vimeo. |
У K7AGE также есть много других видео о любительском радио. |
Подставка «BP» для рюкзака — Стрела, состоящая из двух частей — Раздельная стрела.
Работа спутника с HT.
3 элемента на УКВ. 7 элементов на УВЧ. 9Спички 0082 Gamma поставляются предварительно собранными. Только
BNC.
Линейка антенн Arrow II была разработана для обеспечения максимального усиления и эффективности при наименьших практических размерах и весе.
Всего около 19 унций. (раздельная стрела добавляет 1 унцию) Для элементов используются алюминиевые стрелы
.
2 Гамма-спички (показаны выше) предварительно собраны и настроены. Один разъем для VHF и один для UHF. Доступен только женский BNC.
(дуплексер и кабели включены только в модели мощностью 10 Вт).
Стрела имеет квадратную форму 3/4 дюйма (с закругленными углами) и длину 37 1/2 дюйма. Длина самой длинной части раздельной стрелы модели BP
составляет менее 22 дюймов.
Обратите внимание на большую черную ручку из пеноматериала для удобного удержания.
Под пенопластовой рукояткой в стреле просверлены и нарезаны отверстия 1/4-20 для большинства штативов для камер.
Стрела и элементы имеют пластиковые наконечники для обеспечения безопасности.
У нас было много вопросов о том, как снять пенопластовую рукоятку, не порвав ее. Видео, показывающее, как это сделать с помощью изопропилового спирта, находится здесь.
Поскольку антенна удерживается в руках, мощность должна быть не более 10 Вт. При установке и вдали от людей максимальная мощность составляет 150 Вт.
146/437-10 Сплошная штанга без дуплексера. Используйте два радиоприемника с этой антенной. | ||
---|---|---|
146/437-10BP Раздельная стрела без дуплексера. Используйте два радиоприемника с этой антенной. | ||
146/437- 10WСтальная стрела с устройством двусторонней печати. Используйте одно радио с этой антенной. | ||
146/437-10WBP Раздельная стрела с дуплексером. Используйте одно радио с этой антенной. | ||
Переходник SMA на BNC с наружной резьбой — для подключения кабелей BNC к радиостанции, оборудованной SMA (некоторые радиостанции Yaesu и ICOM). | ||
Гнездовой адаптер SMA-BNC — для подключения кабелей BNC к радиостанции, оборудованной SMA (Wouxon и Baofeng и некоторые радиостанции Yaesu.) | ||
Дуплексер SMA с вилкой вместо BNC — в эту стоимость входит модуль двусторонней печати SMA с вилкой вместо BNC. Обратите внимание, что мы не предлагаем SMA для женщин. Пожалуйста, внимательно проверьте, чтобы убедиться, что вы заказываете то, что требуется для вашего радио. Для этого необходимо заказать 146/437-10W или 146/437-10WBP выше. | ||
Монтажный кронштейн Arrow II | ||
Совершайте платежи через PayPal — это быстро, бесплатно и безопасно! Или вы можете распечатать этот бланк заказа и отправить по почте с личным чеком. |
10 Вт | Дуплексер для спутниковой антенны 146/437-10 (макс. 10 Вт) |
Часто задаваемые вопросы | В. У меня есть полнодуплексная двухдиапазонная радиостанция со встроенным дуплексером, зачем мне еще один дуплексер? A. Вот почему у вашей радиостанции только один разъем, а у антенны их два. (1 для ОВЧ и 1 для УВЧ) В. Какова максимальная мощность, которую можно передать через спутниковую антенну Arrow II? А. Максимальная мощность
составляет 150 Вт без дуплексера и 10 Вт с
дуплексер. В. Каково усиление этой антенны? А.
Нажмите здесь, чтобы прочитать о
прирост. |
BP или разъемная стрела | Что это? И как обрезать стрелу, чтобы сделать ее раздельной или купить одну. |
