Какие бывают типы УКВ антенн. Как выбрать подходящую УКВ антенну. На что обратить внимание при установке УКВ антенны. Какие параметры влияют на качество приема УКВ сигнала.
Что такое УКВ антенна и для чего она нужна
УКВ антенна — это устройство для приема и передачи радиосигналов в ультракоротковолновом диапазоне частот (30-300 МГц). Основное назначение УКВ антенн:
- Прием FM-радиостанций
- Обеспечение радиосвязи
- Передача данных
- Прием телевизионного сигнала
УКВ антенны широко применяются в автомобильной, морской, авиационной и любительской радиосвязи. Качество приема радиосигнала во многом зависит от правильного выбора и установки антенны.
Основные типы УКВ антенн
По конструкции УКВ антенны делятся на несколько основных типов:

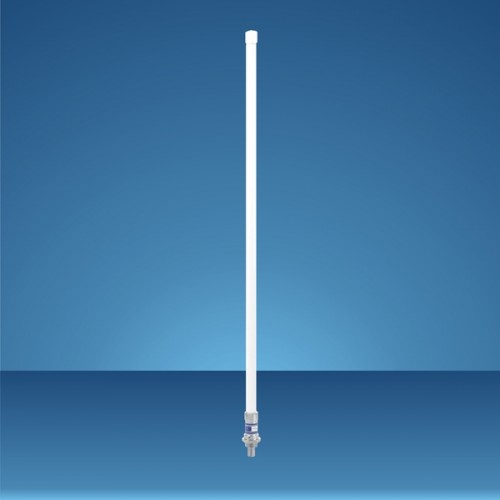

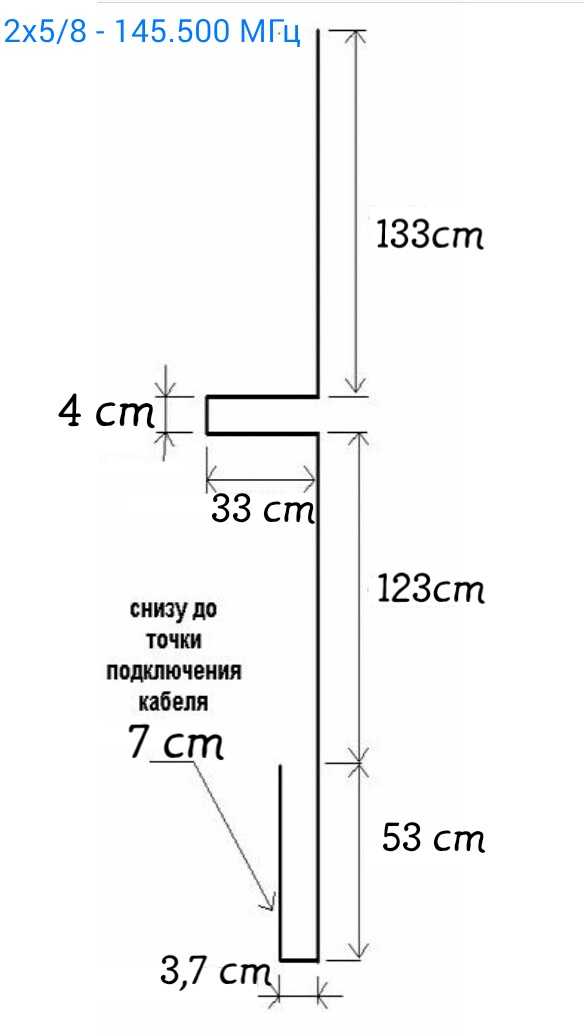

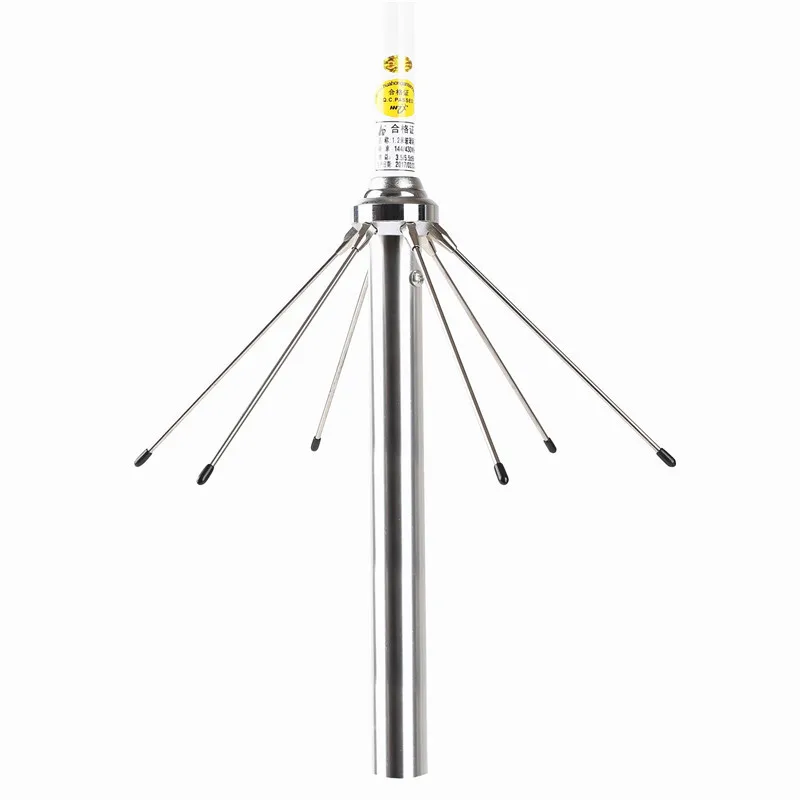

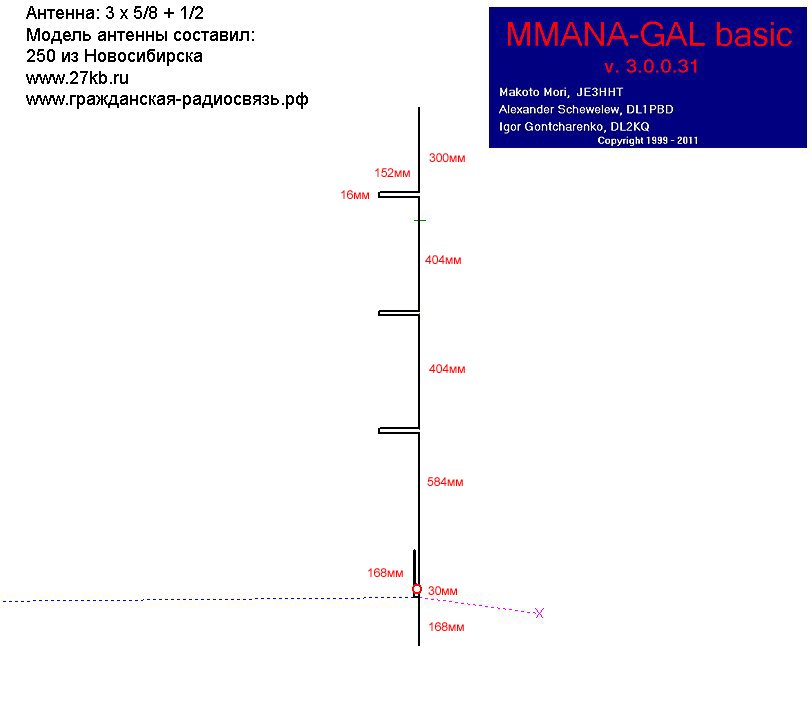

1. Штыревые антенны
Простейший тип УКВ антенн в виде вертикального проводника. Основные преимущества:
- Компактность
- Простота установки
- Низкая стоимость
Штыревые антенны часто используются в автомобилях и портативных радиостанциях.
2. Вибраторные антенны
Состоят из двух симметричных проводников (вибраторов). Бывают:
- Петлевые вибраторы
- Диполи
- Треугольные вибраторы
Обеспечивают более высокий коэффициент усиления по сравнению со штыревыми.
3. Направленные антенны
Имеют выраженную диаграмму направленности для усиления сигнала в определенном направлении. К ним относятся:

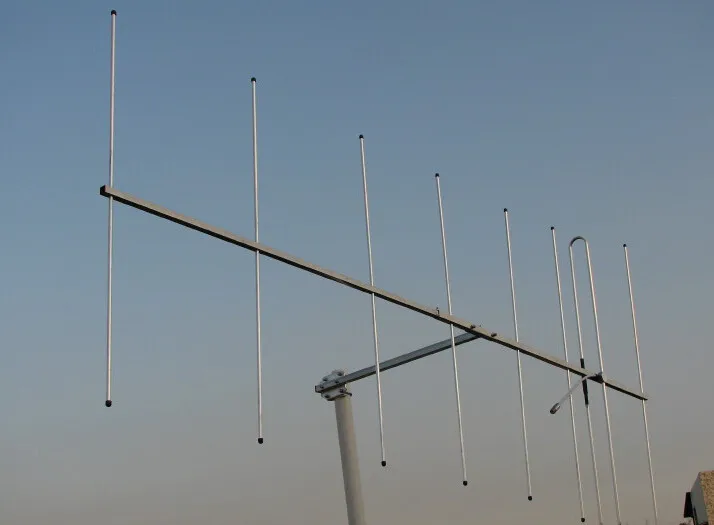

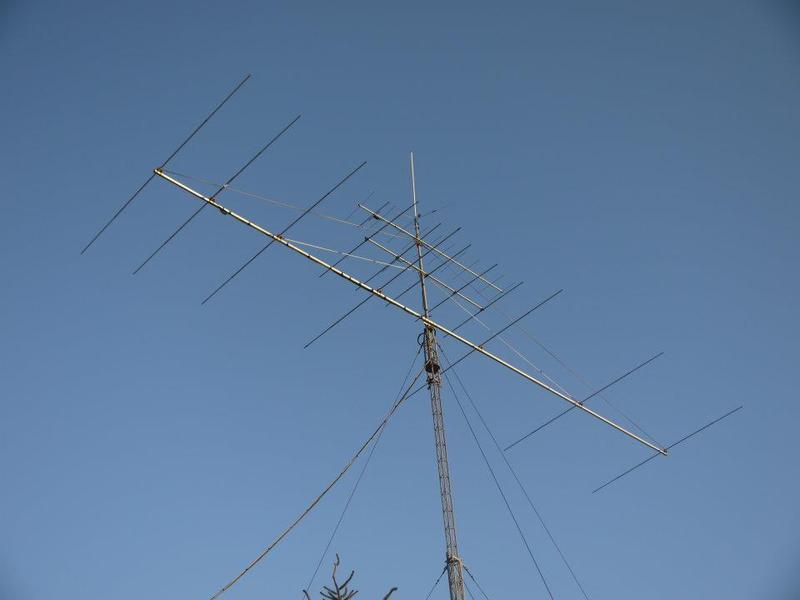

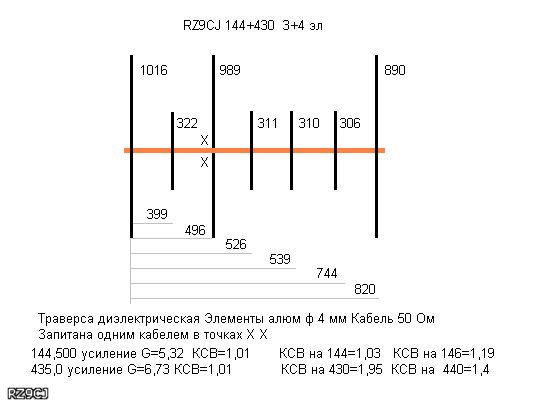

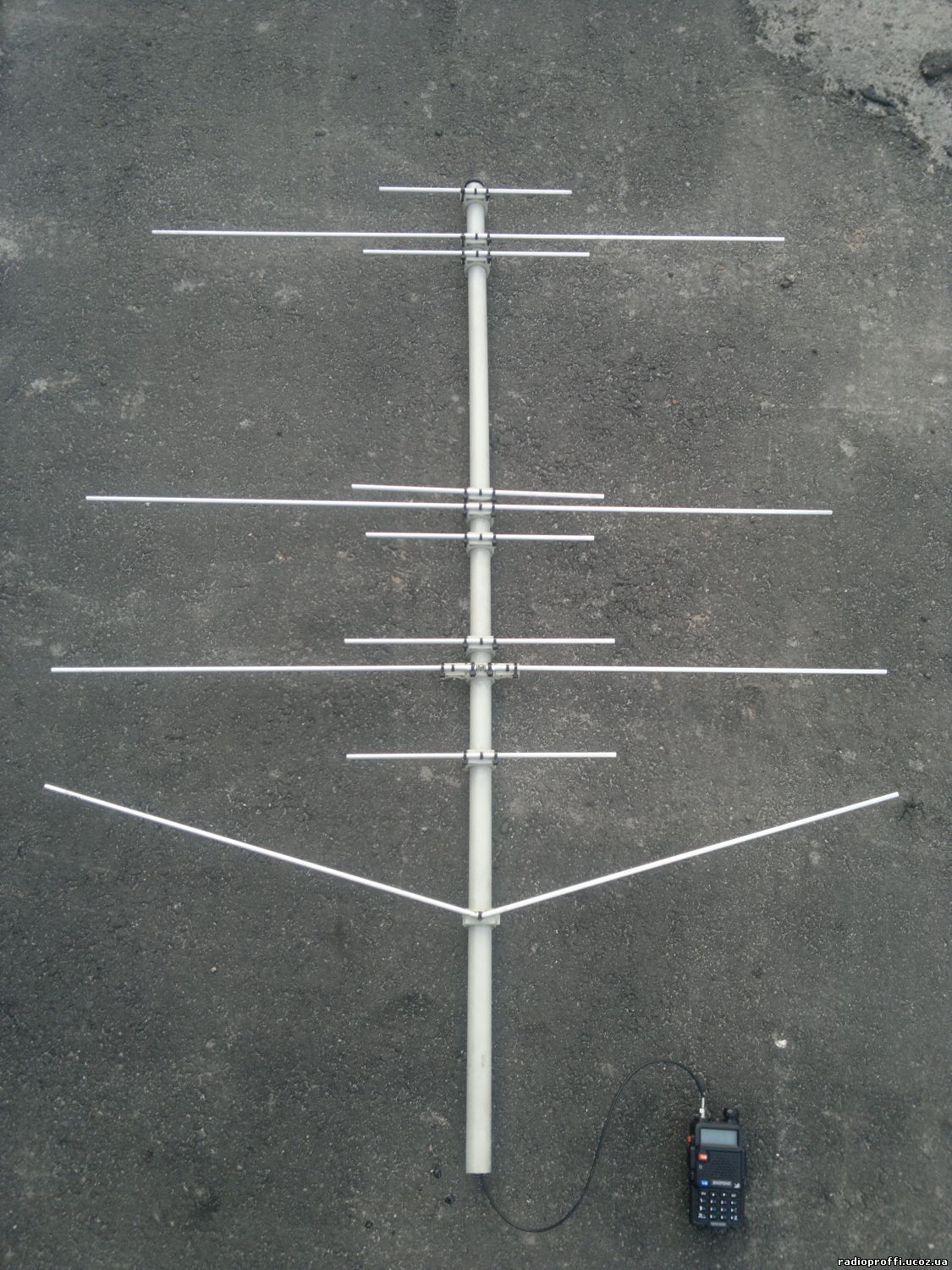

- Яги-антенны
- Логопериодические антенны
- Панельные антенны
Применяются для дальнего приема и связи на большие расстояния.
Ключевые характеристики УКВ антенн
При выборе УКВ антенны следует обращать внимание на следующие параметры:
1. Диапазон частот
Определяет, в каком частотном диапазоне может работать антенна. Для разных задач требуются разные частотные диапазоны:
- 87,5-108 МГц — для приема FM-радио
- 136-174 МГц — для профессиональной радиосвязи
- 144-146 МГц — любительский диапазон
2. Коэффициент усиления
Показывает, во сколько раз антенна усиливает принимаемый сигнал. Измеряется в децибелах (дБ). Чем выше усиление, тем больше дальность связи.
3. Диаграмма направленности
Характеризует чувствительность антенны в разных направлениях. Бывает:
- Круговая — для приема сигналов со всех сторон
- Направленная — для приема с определенного направления
4. Входное сопротивление
Должно соответствовать сопротивлению фидера для согласования. Обычно составляет 50 или 75 Ом.
Как правильно выбрать УКВ антенну
При выборе УКВ антенны следует учитывать несколько факторов:
1. Назначение антенны
Для чего будет использоваться антенна. От этого зависит выбор типа и характеристик:
- Для приема радио достаточно простой штыревой антенны
- Для мобильной радиостанции — компактная антенна
2. Место установки
Определяет габариты и способ монтажа антенны:
- На крыше дома можно установить крупногабаритную антенну
- В автомобиле — компактную врезную или магнитную
- На яхте — антенну морского исполнения
3. Дальность связи
Чем больше требуемая дальность, тем выше должен быть коэффициент усиления антенны:
- До 5-10 км — антенна с усилением 0-3 дБ
- 10-30 км — 3-6 дБ
- Свыше 30 км — от 6 дБ и выше
4. Качество изготовления
Антенна должна быть изготовлена из качественных материалов, устойчивых к воздействию окружающей среды. Обратите внимание на:
- Прочность конструкции
- Качество разъемов
- Защиту от коррозии
- Устойчивость к УФ-излучению
Правила установки УКВ антенн
Для обеспечения максимальной эффективности УКВ антенны важно соблюдать следующие правила установки:1. Высота установки
Чем выше расположена антенна, тем больше дальность связи. Оптимальная высота зависит от условий:
- В городе — выше уровня крыш зданий
- За городом — 10-15 метров над землей
- На автомобиле — в наивысшей точке кузова
2. Отсутствие препятствий
Рядом с антенной не должно быть крупных металлических предметов и других препятствий, экранирующих сигнал. Минимальное расстояние до препятствий — 1-2 метра.
3. Вертикальное положение
Большинство УКВ антенн должны устанавливаться строго вертикально для обеспечения правильной поляризации сигнала.
4. Качественный кабель
Для подключения антенны следует использовать качественный коаксиальный кабель с минимальными потерями сигнала. Длина кабеля должна быть минимально необходимой.
Распространенные проблемы с УКВ антеннами
1. Высокий КСВ
Коэффициент стоячей волны показывает, насколько хорошо согласована антенна. Высокий КСВ приводит к потере мощности сигнала. Причины:
- Неправильная настройка антенны
- Повреждение кабеля или разъемов
- Неподходящее место установки
2. Помехи
Источники электромагнитных помех могут значительно ухудшить прием. Основные причины помех:
- Линии электропередач
- Работающие электродвигатели
- Неисправное электрооборудование
3. Повреждение антенны
Механические повреждения антенны приводят к ухудшению ее характеристик:
- Деформация конструкции
- Обрыв элементов
- Коррозия разъемов
Как улучшить прием УКВ сигнала
Существует несколько способов повысить качество приема УКВ радиосигнала:
1. Установка антенного усилителя
Усилитель позволяет компенсировать потери в кабеле и повысить чувствительность приемника. Особенно эффективен при большой длине кабеля.2. Использование направленной антенны
Направленная антенна позволяет повысить усиление сигнала в нужном направлении. Эффективно для приема удаленных станций.
3. Установка антенны выше
Увеличение высоты установки антенны позволяет увеличить зону прямой видимости и улучшить прием слабых сигналов.
4. Применение антенных разветвителей
Позволяют подключить несколько антенн к одному приемнику для улучшения приема в разных направлениях или диапазонах.
Современные тенденции в разработке УКВ антенн
Технологии производства антенн постоянно совершенствуются. Основные тенденции:
1. Многодиапазонные антенны
Позволяют работать в нескольких частотных диапазонах без переключения. Удобно для универсального применения.
2. Компактные антенны
Уменьшение габаритов антенн при сохранении характеристик. Актуально для мобильного применения.
3. Антенные решетки
Объединение нескольких антенных элементов для повышения усиления и формирования диаграммы направленности.
4. Адаптивные антенны
Антенны с электронным управлением диаграммой направленности. Позволяют адаптироваться к изменяющимся условиям приема.
Заключение
УКВ антенны играют ключевую роль в обеспечении качественной радиосвязи. Правильный выбор типа антенны и соблюдение правил установки позволяют добиться максимальной эффективности радиосистемы. При возникновении проблем с приемом следует в первую очередь проверить состояние антенны и правильность ее подключения.
АНТЕННЫ: как правильно выбрать и установить
При покупке антенны каждый покупатель решает собственные задачи. Это может быть покупка недорогого варианта для приема радио в черте города, или для дальнего приёма. Кроме того, при выходе из строя штатной антенны всегда дешевле и проще установить внутреннюю активную автомобильную антенну, чем снимать потолок в автомобиле, демонтировать штатную антенну и устанавливать новую.
Какую же антенну выбрать? Выбор обычно делается в пользу диапазона УКВ — качество вещания на остальных диапазонах настолько хуже, что их используют только от безысходности, вне зоны УКВ-приёма. Неспроста в последнее время появляется все больше «городских» головных устройств, в которых диапазоны AM отсутствуют «как класс».
Приемная антенна – устройство, предназначенное для приема радиоволн. Ее назначение — преобразовывать энергию электромагнитного поля в электрический ток. Усиление и преобразование сигнала в звук выполняет радиоприемник.
Сравнивать между собой антенны «в лоб» непросто — прежде всего, нужно знать, каковы условия приема в данной местности (уровень сигнала, отражения, помехи) и на каком диапазоне предполагается преимущественная работа. Конечно, лучше всего оценивать выбранную антенну именно «в связке» с конкретным приемником, но такая возможность предоставляется редко.
Диапазоны частот, применяемые в радиовещании:
Ультракороткие волны (УКВ, FM)
Самый популярный диапазон, в нём ведётся музыкально-информационное вещание. Частотная модуляция (FM, frequency modulation) обеспечивает высокое качество звучания, но прием в этом диапазоне возможен только в зоне прямой видимости. С учетом высоты передающих антенн это расстояние не превышает 100—120 км от передатчика. Мощность УКВ-передатчиков ограничена (чтобы не создавать взаимных помех), поэтому зона уверенного приема, свободного от шумов и помех, заметно уже — 20—30 км. Прием в городе обычно сопровождается значительным изменением уровня сигнала из-за отражений и экранирующего действия зданий (« мертвые зоны»).
Для вещания в диапазоне УКВ выделены следующие участки шкалы частот:
- 87,5 — 108 МГц — Западная Европа (с шагом 50 кГц), Россия (с шагом 100 кГц), США (с шагом 200 кГц, «нечётные»)
- 76 — 90 МГц с шагом 50 кГц — Япония и некоторые страны Тихоокеанского региона (встречается в чистых «японках»).
- 65 — 74 МГц с шагом 30 кГц — Россия (сохранились действующие передатчики)
Другие диапазоны
Остальные диапазоны «дальнобойные», но применяемая на них амплитудная модуляция (АМ) не обеспечивает высокое качество сигнала.
- длинные волны (ДВ, LW) — частоты в диапазоне 148 — 285 кГц, диапазон практически не используется, но по-прежнему есть в ряде моделей головных устройств.
- средние волны (СВ, AM). Границы диапазона несколько отличаются: 520 — 1620 кГц с шагом 10 кГц в США и Тихоокеанском регионе, 522 — 1611 кГц с шагом 9 кГц в остальных странах. Зона приёма над сушей в дневное время до 500 км, в ночное время — до 4000 км. Это самый пригодный для дальнего вещания диапазон.
В России вещание в этом диапазоне было заброшено, но постепенно восстанавливается. - короткие волны (КВ, SW) Частоты в диапазоне примерно 2,5 — 30 МГц. Шаг сетки частот — 5 кГц. Радиовещание ведется в основном на отдельных узких участках диапазона, остальные отведены для служебной и радиолюбительской связи. В дневное время дальнее прохождение волн наблюдается на частотах 15 — 30 МГц, в ночное — на частотах 3 — 10 МГц. Ранее диапазон коротких волн применялся в европейских автомобильных приёмниках.
В России вещание в этом диапазоне было заброшено, но постепенно восстанавливается.Типы антенн
По принципу действия антенны разделяются на электрические и магнитные.
Электрическая антенна воспринимает электрическую составляющую электромагнитного поля. Простейшая электрическая антенна — штырь или провод. Антенны этого типа просты по конструкции, дешевы и удобны в эксплуатации, но уровень сигнала и характеристика направленности сильно зависят от близко расположенных предметов.
Магнитная антенна воспринимает магнитную составляющую электромагнитного поля.
Эффективность магнитной антенны невелика, но антенны этого типа обладают очень важным достоинством: качество их работы практически не зависит от окружающих предметов. Пример такой антенны — «Урал Магнит-1». Конструкция малогабаритная, а благодаря приему магнитной составляющей прием радиостанций в городских условиях более стабильный.
«Урал Магнит-1 Премиум»
По месту установки антенны подразделяются на внутрисалонные и наружные. Хотя антенны для наружной установки и обеспечивают более высокое качество приема, многие предпочитают внутрисалонные антенны. Они не так бросаются в глаза, их не нужно складывать или снимать, въезжая в гараж.
Низкая эффективность малогабаритных антенн при установке внутри салона дополнительно снижается из-за экранирующего действия кузова. Поэтому практически все внутрисалонные антенны и некоторые наружные выполняются активными, со своим усилителем. При современных технологиях активные внутрисалонные антенны стали малогабаритными и не нарушают интерьер салона автомобиля.
Современная электроника позволяет получать от внутрисалонных антенн очень хорошие результаты приема радиостанций, не уступающие наружным штыревым антеннам.
Широкополосные антенны состоят из приёмного элемента и усилителя на одном-двух транзисторах. Из-за отсутствия фильтров сигнала способны работать в очень широком диапазоне частот КВ, СВ, ДВ, УКВ, но одинаково хорошо воспринимают как полезный сигнал, так и различные помехи. Благодаря невысокому усилению малочувствительны к помехам, но высококачественный приём обеспечивается лишь в черте города. Пример недорогих антенн данного типа: «Урал АВ-14», «Урал АВ-27 Призма». Большую дальность уверенного приёма обеспечивают широкополосные антенны с усилителем на полевых транзисторах или на микросхеме («Урал Буран премиум лайт»), но они уже дороже. Самое высокое качество приёма обеспечивают антенны с фильтрами сигнала. Они состоят из приёмного элемента, полосовых фильтров для рабочего диапазона частот и многокаскадного усилителя на микросхеме.
«Урал АВ-14»
«Урал АВ-27 Призма»
«Урал Буран Премиум лайт»
Прорыв в конструкции антенн — фрактальная технология. Вместо приёмного вибратора используется специальная геометрическая структура на печатной плате. Компактная антенна практически незаметна, не нарушает общее гармоническое пространство салона, а благодаря отсутствию длинных приемных полотен её можно устанавливать не только на лобовом стекле, но даже и снаружи автомобиля, что может существенно улучшать прием на дальних расстояниях.
«Урал АВ-26 Сапфир»
Конструкция
Из всего многообразия антенн в автомобиле наиболее широко применяются следующие конструкции:
- симметричный вибратор или (рис.1А) свернутый симметричный вибратор (рис.1Б)
- несимметричный вибратор (рис.1В) и спиральная антенна (рис.1Г)
- антенна с фрактальными элементами
Электрическая длина симметричного вибратора для максимальной его эффективности должна составлять половину длины волны.
Поскольку длина волны в диапазоне УКВ составляет около 3 м, полноразмерный полуволновой вибратор в автомобиле применить невозможно, поэтому применяются укороченные версии или свернутый симметричный вибратор. Пример — линейки антенн «Урал АВ-14» и «Урал АВ-17».
Несимметричный вибратор получается из симметричного, если одну из его половин заменить заземлением или противовесом. В автомобиле роль противовеса играет корпус. Наружные антенны такого типа (штыревые и телескопические) получили широкое распространение, особенно в штатной комплектации автомобиля. Электрическая длина несимметричного вибратора для его наибольшей эффективности должна составлять четверть длины волны: 75 — 80 см для диапазона 87,5 — 108 МГц, но использовать такую антенну не очень удобно, особенно в «неубираемом» варианте. Поэтому распространение получили укороченные вибраторы. Вариантов конструктивного исполнения немало, но суть у всех одна — штырь длиной 30 — 50 см, все отличия носят декоративный характер.
Спиральная антенна — разновидность укороченного несимметричного вибратора. Представляет собой гибкий стержень из диэлектрического материала, на который с достаточно большим шагом намотано несколько десятков витков провода. Сверху конструкция покрыта слоем диэлектрика. Единственное преимущество этой антенны перед прочими — гибкость и компактность.
Новейшая разработка, не имеющая аналогов — линейка антенн «Цеппелин» с уникальной топологией проводников на печатной плате в качестве приемного элемента. В настоящее время производится 3 типа антенн Цеппелин.
Цеппелин-1. Пассивная автомобильная антенна обеспечивает уверенный прием радиостанций в черте города. Это самая легкая и компактная из существующих внутрисалонных антенн, к тому же отличается низкой ценой
Цеппелин-2. Добавлен усилитель и экранированный сигнальный кабель, что позволяет уверенно принимать радиостанции как в черте города, так и на удалении до 100 км
Цеппелин-3.
Добавлен RGB светодид для внутренней подсветки корпуса — более 1 млн вариантов цветов. Включение и отключение подсветки осуществляется простым касанием корпуса антенны рукой (встроенный сенсор). Кроме эстетического дополнения подсветка корпуса антенны выполняет функцию безопасности водителя. Так, при наличии подсветки глаза водителя быстрее восстанавливаются при ослеплении фарами встречных машин
Выбор
Для поездок только в черте города или на небольшом удалении от него можно использовать любой тип антенны — при достаточно сильном сигнале их характеристики в диапазоне УКВ примерно одинаковы. Это вопрос личных пристрастий. Для дальних поездок «полноразмерные» пассивные антенны предпочтительнее — в этом случае качество приема слабых сигналов выше за счет исключения шумов усилителя, а уровень помех за городом минимален. Качество приема сигналов в диапазонах длинных и средних волн на пассивную антенну в этом случае также будет выше. Радисты говорят: «хорошая антенна — лучший усилитель».
Однако реализовать возможности любой антенны можно только при ее правильной установке.
Установка
Многие автомобилисты убеждены, что лучшее место для наружной антенны — это крыша, но не будем так категоричны. Поскольку весь автомобиль является проводящей поверхностью, нет особой разницы — на крыше стоит антенна, или на крыле. Неудачным местом можно считать только бампер — значительная часть антенны при этом оказывается в непосредственной близости от кузова.
Для внутрисалонных антенн, особенно для «таблеток», выдержать необходимое удаление от проводящих поверхностей практически невозможно, поэтому место их установки — вопрос эстетики и эргономики. Размещать элементы антенны на лобовом стекле нужно так, чтобы не ухудшать обзор.
Наибольшая эффективность антенны достигается в том случае, когда она находится в плоскости поляризации волны. На УКВ используется вертикальная поляризация, но в условиях города при многократных отражениях сигнала и различных атмосферных условиях плоскость поляризации может повернуться на неопределенный угол.
Для приема в диапазонах длинных и средних волн антенну лучше всего разместить горизонтально. Для наружных штыревых антенн обычно применяется компромиссное решение — установка антенны под углом. При установке антенны — «таблетки» для повышения эффективности при работе с волнами различной поляризации один из ее «усов» можно направить горизонтально, а второй — вертикально.
При выборе антенны следует обращать внимание также на качество самого кабеля. Многие активные антенны вместо экранированного кабеля в целях экономии снабжены обычным ленточным, по которому подается и сигнал, и питающее напряжение. Это не самое удачное решение: неэкранированный участок провода сам становится антенной, принятые антенной и наведенные в проводе токи могут частично компенсировать друг друга.
Длина собственного кабеля антенны обычно невелика и достаточна только для антенн, устанавливаемых на лобовое стекло. Для всех остальных вариантов установки приходится использовать удлиняющие кабели и переходники.
При их выборе основное внимание следует уделить надежности контакта в разъемах и качеству кабеля, чтобы исключить радиоприем «помимо антенны».
При установке антенн с клеевым слоем нужно выполнить нехитрые правила, тогда крепление будет прочным и долговечным:
- Категорически не рекомендуется монтировать антенну в сырую или холодную погоду на улице
- Стекло нужно тщательно очистить и обезжирить
- Клеевую пленку для монтажа желательно прогреть
- Перед приклеиванием основания на стекло — «семь раз отмерить», ибо ничего изменить уже нельзя, клей схватывается моментально
- После монтажа не прикладывать сразу механические нагрузки
Теги: FMUralантеннавещаниеУКВ
УКВ (UHF) | Integra-pro.com
УКВ (UHF) | Integra-pro.com2x2xAV1915
Комбинированная антенная система из 4х секций. Диапазон частот: 350… 470 МГц (2x2xAV1915-H), 300… 350 МГц (2x2xAV1915-A) и 280… 320 МГц (2x2xAV1915-300).
Коэффициент усиления каждой антенны: 7 дБи. Вес: 25 кг. Размеры: 8700 х 200 х 60 мм.
AV1463
Базовая / Стационарная антенна с круговой диаграммой направленности. Диапазон частот: 310… 470 МГц. Коэффициент усиления 0 дБи. Вес: 0.5 кг. Размеры: 345 х 340 х 340 мм.
AV1947
Базовая / Стационарная антенна с круговой диаграммой направленности. Диапазон частот: 380… 400 (или 410-430) МГц. Коэффициент усиления 5 дБи. Вес: 10 кг. Размеры: 1830 х 66 х 66 мм.
AV4110
Секторная антенна для помещений. Диапазон частот: 380… 430 МГц. Коэффициент усиления 0 дБи. ДН: 120 град. Вес: 0.5 кг. Размеры: 265 х 100 х 70 мм.
AV4121
Базовая / Стационарная секторная антенна. Диапазон частот: 380… 430 МГц. Коэффициент усиления 6 дБи. ДН: 170 град. Вес: 1 кг. Размеры: 500 х 160 х 180 мм.
AV4122
Базовая / Стационарная секторная антенна. Диапазон частот: 380… 400 МГц. Коэффициент усиления 8.5 дБи. ДН: 137 град. Вес: 7.5 кг. Размеры: 1200 х 400 х 260 мм.
AV4123
Базовая / Стационарная секторная антенна. Диапазон частот: 380… 400 МГц. Коэффициент усиления 11.5 дБи. ДН: 137 град. Вес: 11.5 кг. Размеры: 2200 х 400 х 260 мм.
AV4124
Базовая / Стационарная секторная антенна. Диапазон частот: 380… 430 МГц. Коэффициент усиления 9.3 дБи. ДН: 132 град. Вес: 7 кг. Размеры: 1100 х 380 х 250 мм.
AV4125
Базовая / Стационарная секторная антенна. Диапазон частот: 380… 430 МГц. Коэффициент усиления 12.5 дБи. ДН: 132 град. Вес: 14 кг. Размеры: 2100 х 380 х 250 мм.
AV4126
Базовая / Стационарная секторная антенна.
Диапазон частот: 380… 430 МГц (AV4126-405) и 410…470 МГц (AV4126-440). Коэффициент усиления 8 дБи. ДН: 155 град. Поляризация: горизонтальная. Вес: 7 кг. Размеры: 1100 х 225 х 250 мм.
AV4127
Базовая / Стационарная секторная антенна. Диапазон частот: 410…470 МГц. Коэффициент усиления 12.5 дБи. ДН: 132 град. Вес: 7 кг. Размеры: 2100 х 380 х 250 мм.
AV4128
Базовая / Стационарная секторная антенна. Диапазон частот: 410…470 МГц. Коэффициент усиления 9.3 дБи. ДН: 132 град. Вес: 7 кг. Размеры: 1100 х 380 х 250 мм.
AV4129
Базовая / Стационарная секторная антенна. Диапазон частот: 380… 430 МГц (AV4129-405) и 410…470 МГц (AV4129-440). Коэффициент усиления 11 дБи. ДН: 155 град. Вес: 14 кг. Размеры: 2100 х 225 х 250 мм.
AV1314
Базовая / Стационарная широкополосная УКВ антенна.
Диапазон частот: 380… 470 МГц (AV1314-H), 340…440 МГц (AV1314-L), 300…350 МГц (AV1314-А), 280…320 МГц (AV1314-300) . Коэффициент усиления: 4 дБи. Вес: 1.3 кг. Размеры: 300 х 160 х 300 мм.
AV1427
Стационарная широкополосная УКВ антенна. Диапазон частот: 380… 400 МГц (AV1427-390), 400…430 МГц (AV1427-415), 450…470 МГц (AV1427-460). Коэффициент усиления: 2.2 дБи. Вес: 0.6 кг. Размеры: 400 х 30 х 30 мм.
AV1464
Направленная УКВ антенна. Диапазон частот: 370… 390 МГц (AV1464-380), 380…420 МГц (AV1464-400), 415…440 МГц (AV1464-425), 440…470 МГц (AV1464-455) . Коэффициент усиления: 14 дБи. ДН: 35 град. Вес: 4 кг. Размеры: 2115 х 380 х 50 мм.
AV1467
Направленная УКВ антенна. Диапазон частот: 370… 400 МГц (AV1467-385), 400…440 МГц (AV1467-420), 440…480 МГц (AV1467-460). Коэффициент усиления: 6 дБи.
Вес: 1.5 кг. Размеры: 574 х 380 х 90 мм.
AV1468
Направленная УКВ антенна. Диапазон частот: 380… 400 МГц (AV1468-390), 400…440 МГц (AV1468-420), 440…480 МГц (AV1468-460). Коэффициент усиления: 10 дБи. ДН: 56 град. Вес: 1.3 кг. Размеры: 1105 х 362 х 52 мм.
AV1524
Базовая / Стационарная секторная антенна. Диапазон частот: 350… 470 МГц (AV1524-425) и 290… 440 МГц (AV1524-300). Коэффициент усиления 7 дБи. ДН: 120 град. Вес: 4 кг. Размеры: 800 х 400 х 300 мм.
AV1524-2
Базовая / Стационарная секторная антенна. Диапазон частот: 350… 470 МГц (AV1524-2-425) и 290… 440 МГц (AV1524-2-300). Коэффициент усиления 10 дБи. ДН: 120 град. Вес: 8 кг. Размеры: 1600 х 400 х 300 мм.
AV1525
Базовая / Стационарная секторная антенна. Диапазон частот: 330… 470 МГц (AV1525) и 225… 400 МГц (AV1525-300).
Коэффициент усиления 9.5 дБи. ДН: 50 град. Вес: 8 кг. Размеры: 800 х 800 х 300 мм.
AV1568
УКВ антенна для помещений / уличная. Диапазон частот: 380… 430 МГц (AV1568-405) и 430… 470 МГц (AV1568-450). Коэффициент усиления 2 дБи. Вес: 0.5 кг. Размеры: 100 х 200 х 200 мм.
AV1914
Базовая / Стационарная антенна. Диапазон частот: 350… 470 МГц (AV1914-H), 300… 350 МГц (AV1914-A) и 280… 320 МГц (AV1914-300). Коэффициент усиления 10 дБи. Вес: 8 кг. Размеры: 3000 х 200 х 60 мм.
2xAV1914
Сдвоенная Базовая / Стационарная антенна. Диапазон частот: 350… 470 МГц (AV1914-H), 300… 350 МГц (AV1914-A) и 280… 320 МГц (AV1914-300). Коэффициент усиления 10 дБи на каждую антенну. Вес: 20 кг. Размеры: 7300 х 200 х 60 мм.
AV1914-8
Базовая / Стационарная антенна. Диапазон частот: 410… 470 МГц (AV1914-8-H), 370… 435 МГц (AV1914-8-L).
Коэффициент усиления 13 дБи. Вес: 16 кг. Размеры: 6000 х 200 х 60 мм.
Антенны VHF — Коммерческие антенны — Морские антенны
Антенны Morad VHF продаются без крепления и коаксиального кабеля. Наши антенны VHF-HD требуют адаптеров для стандартных креплений с внутренней резьбой 1″ x 14. См. советы под каждой антенной, чтобы получить информацию об установке наших антенн.
Антенны Morad VHF являются стандартом для тяжелых коммерческих приложений. Изготовлены из нержавеющей стали и анодированы. алюминиевых сплавов, чтобы превзойти даже военные спецификации, срок службы антенн Morad составляет 10-15 лет и более.Коэффициент стоячей волны (КСВ) Morad от 1,15 до 1 превосходит отраслевой стандарт от 1,5 до 1,9.0003
Насколько они сильны? После двух лет затопления у побережья Орегона одну из наших HD-антенн вернули нам для тестирования — и она все еще работала!
Антенны VHF/UHF HD — усиление 6 дБ
- VHF 122 HD Деталь № 9113 диапазон самолетов
- VHF 146 HD Деталь № 9116 2-метровый радиолюбительский диапазон
- VHF 156 HD Деталь № 9120 Морской диапазон
- VHF 159 HD AIS Деталь № 9323 VHF-AIS
- VHF 162 HD AIS Деталь № 9334 Выделенный AIS
- VHF HD, специальная деталь № 9124, созданная для индивидуально настроенной частоты от 122 до 300 МГц
- UHF HD, специальная деталь № 9097, созданная для индивидуально настроенной частоты от 300 до 850 МГц
Эти антенны идеально подходят для моторных лодок с радиусом действия около 80 миль.
Полоса пропускания = всего около 10 МГц (пример: полоса пропускания VHF 159 около 154–163). Для крепления с трещоткой используйте переходник M91. Для крепления с храповым механизмом и стойки (труба 1 дюйм) используйте наш переходник M87. Более подробная информация находится в разделе «Крепления и переходники»
Антенны в стиле VHF/UHF Deluxe — усиление 3 дБ
- VHF 146 Deluxe Артикул № 9115 2-метровый «любительский диапазон»
- VHF 156 Deluxe Деталь № 9122 Морской диапазон
- VHF Deluxe Special Part # 9123 Создан для индивидуально настроенной частоты от 122 до 800 МГц
Эти небольшие, но прочные антенны предназначены для установки на мачте парусных и скоростных моторных лодок, где важны малый размер и малый вес. Эти антенны обеспечивают радиус действия приблизительно 40 миль. Крепления и кабель продаются отдельно. Популярное крепление на мачту и угловой кронштейн M84 с креплением на подкладке M81. Рекомендация по монтажу на палубе — крепление M83 с резьбовыми отверстиями для крепления к плоским поверхностям.
Дополнительная информация в разделе «Крепления и адаптеры»
УКВ 10 дБ модель Антенны «Big Talker»
- ОВЧ 146 10 дБ Деталь № 9114 (2-метровый радиолюбительский диапазон)
- VHF 156 10db Деталь № 9117 (Морское УКВ-радио)
- ОВЧ 162 10 дБ Деталь № 9336 (AIS)
Эти модели имеют шесть полноразмерных 1/2-волновых секций, питаемых в фазе без диэлектрических потерь. Наши антенны на 10 дБ разработаны для оптимальной работы в суровых погодных условиях и условиях вибрации. Все внешние излучающие поверхности выполнены из анодированного алюминия или нержавеющей стали. Все анодированные алюминиевые секции затем окрашиваются белой глянцевой порошковой краской. Секции из стеклопластика окрашены высокоглянцевой белой краской «Mil Spec». Модель VHF 10db питается через PL-259.Разъем UHF и коаксиальный кабель 50 Ом. Он имеет уплотнительное кольцо для защиты коаксиальной линии от влаги.
Эти антенны мощностью 10 дБ имеют горизонтальную диаграмму направленности примерно на 150 миль, что идеально подходит для судов длиной 45 футов и более.
Крепления и кабель продаются отдельно. Варианты крепления включают переборку M9, крепления для переборки M900-10db, см. раздел «Крепления». Доступны сменные наконечники, см. раздел «Аксессуары».
Все наши антенны на 10 дБ предлагаются в версиях из 1, 2 и 4 частей. Только версия из 4 частей доступна онлайн и может быть доставлена через UPS или USPS. Наши версии из 1 и 2 частей требуют специальной доставки. Если вы хотите заказать версию из 1 или 2 частей, позвоните нам напрямую. Будьте уверены, версия из 4 частей идентична версиям из 1 и 2 частей, но вы делаете монтажные соединения самостоятельно, а не мы делаем их в магазине. Мы предоставляем четкие и простые инструкции, а также материалы, необходимые для изготовления 3 полевых соединений, что занимает около 10-15 минут.
7 основных опций для улучшения сигнала
УКВ-радиостанция на яхте, которую часто считают само собой разумеющейся, чрезвычайно важна как в качестве передатчика, так и в качестве приемника.
Даже в нашем глобальном мире УКВ часто является нашим единственным средством связи в море, и устройства работают настолько хорошо, насколько хороша их УКВ-антенна…
Помимо аспекта безопасности, навигационных — Основные области применения УКВ-радиостанций очень широки: от связи с Гоночным комитетом для процедур старта и дистанции до общения в океане с другими марсоходами в открытом море. Их также можно использовать для бронирования ресторанов и доставки пиццы во многие безопасные места.
Четкий и надежный УКВ-сигнал имеет решающее значение. Вы же не хотите, чтобы на вашем неаполитанце висели анчоусы, если вы специально его не заказывали, или энергичные насмешки за плавание вокруг неправильного знака из-за плохого приема УКВ.
Чтобы получить наилучшие характеристики от вашей УКВ-антенны, нужно не столько усилить сигнал, сколько попытаться максимально уменьшить потери сигнала в вашей системе, которые всегда неизбежны.
Основное внимание в этом руководстве уделяется противоположному концу радиостанции – УКВ-антенне – очень важной части системы, и на рынке существует несколько вариантов.
Беспрепятственная высота является ключом к установке антенны. В идеале это должно обеспечивать прямую видимость, поэтому верхушка мачты является предпочтительным местом.
Наш путеводитель по лучшим вариантам УКВ-антенн разбит на 3 подкатегории:
Переход к мачтовым антеннам
Переход к штыревым антеннам
Переход к антеннам из стекловолокна
Примечание. Мы можем заработать комиссию. когда вы покупаете по ссылкам на нашем сайте, без каких-либо дополнительных затрат для вас. Это не влияет на нашу редакционную независимость.
Мачтовые УКВ-антенны
Shakespeare S/S Whip VHF With Hawk Windex
Универсальное средство для экономии денег
Комбинация антенны и ветроуказателя очищает верхнюю часть любой мачты.
Особенно хорош на мачтах с немного большим пространством, чтобы установить это устройство, должно быть достаточно места, чтобы избежать любого конфликта между стержнем ветрового колеса и штыревой антенной из нержавеющей стали.
Лодки с мачтовым краном выиграют от уменьшения помех на мачте, как и лодки с направленным вперед ветровым устройством.
Торговая марка Shakespeare (продается в Европе как V-Tronix) является одним из лидеров в области УКВ-антенн, поэтому легко найти послепродажную поддержку.
Сочетание Windex и УКВ-антенны для уменьшения помех действительно имеет большой смысл!
Причины для покупки
– Сочетает в себе две основные части комплекта верхней части
– Запасные комплекты для детали Windex легко доступны
Причины, по которым следует избегать /S Штыревой и топовый блок
Технические характеристики
Усиление – 3 дБ
Максимальная мощность -50 Вт
Вес -250G
Длина- 0,9 м
Купить его сейчас на Gaelforcemarine.co.uk
купить его сейчас на Amazon
V-Tronix helifleme stubleble Anmazon
2
V-Tronix Helixix Antazon
.
выбор по цене Преимущество заглушки V-tronix heliflex заключается в низком профиле и прочной резиновой конструкции.
Фаворит в мире гонок для уменьшения парусности, установленный на большинстве гоночных лодок на сегодняшний день, он может быть легко установлен на безкрановом буровом оборудовании в стиле Гран-при.
Его приземистый размер означает, что он короче, чем ветровой механизм и ветровое устройство – пространство на вершине гоночного снаряжения действительно имеет большое значение, а простота – это ключ.
Heliflex в названии является отсылкой к катушке УКВ-антенны, скрытой под прорезиненной оболочкой. Такая спиральная конструкция придает антенне длину и прием, необходимые для отличного приема.
Причины для покупки Гонщики Prix
— маленькие и компактные для экономии места и уменьшения ветра
– Выполнен в прочном и защищенном от непогоды резиновом корпусе – он прочный!
Reasons to avoid
– Because of its diminutive size its important to give it as clear a mounting as possible
Specs
Gain – 3dB
Max power – 50 watts
Weight – 50 г
Длина — 0,15 м
Купить на Amazon
Но что, если вы не можете установить УКВ-антенну на мачту?
Не знаете, где установить УКВ-антенну из-за трудностей и препятствий, таких как переборки и доступ к самой мачте? Что ж, не все потеряно.
Для получения наиболее эффективного сигнала главное направление фокуса антенны — горизонтальное — в этом отношении, конечно, не так уж много необходимости в укрытии прямо вверх или вниз — но учитываются крен и движение яхты. в конструкции, и производители это допускают. Таким образом, найти место, которое ограничивает препятствия, является целью.
В другом месте на мачте, на возвышении или в корме, находятся следующие лучшие места — при условии, что там нет ходовых ахтерштагов и всего остального, что может повредить мачту или затруднить обзор.
Интересная (первая мировая) проблема, с которой столкнулись некоторые парусные суперяхты, заключается в том, что у них есть черное пятно VHF всего в нескольких метрах вокруг самой яхты, созданное мачтой. Таким образом, было решено добавить еще пару антенн ниже и по обе стороны от мачты, чтобы обеспечить полное беспрепятственное покрытие.
Давайте посмотрим на универсальную штыревую антенну для установки на мачте или на палубе.
Штыревые антенны
Универсальные варианты – на мачте или на палубе
Штыревая антенна Metz Mantra 6 VHF
Любимая штыревая антенна круизеров
Эта антенна считается лучшей на рынке. Он существует уже 40 лет и пользуется популярностью у Береговой охраны США и многих опытных крейсеров.
С пожизненной гарантией на катушку и заменяемым хлыстом из нержавеющей стали этот маленький прибор готов к длительным плаваниям.
Счастлив на мачте или транце, это одна из прочных антенн, но некоторые предупреждают, что соединение на конце троса должным образом защищено от непогоды.
Причины купить
– Широко известен как король круизеров
– Гарантия и запасные части доступны
Причины, по которым следует избегать от более крупных конкурентов
Характеристики
Усиление — 3DB
MAX Power — 250 Вт
Вес — 230G
Длина — 0,87 м
Покупка его сейчас на EBAY
9003 США)Претендент на титул King of the Whip
Эти антенны одинаково хорошо подходят как для мачты, так и для толкателя.
Этот стиль, безусловно, является фаворитом многих опытных океанских крейсеров.
Это версия Шекспира, очень похожая на знаменитую Мецскую мантру, но за небольшую стоимость. Антенна в виде штыря небольшая и легкая, но очень способна обеспечить большой охват на высоте 1 м.
Кнут из нержавеющей стали также обладает достаточной гибкостью, что означает, что он может выдерживать некоторые случайные изгибы без повреждений, поэтому при вытаскивании этого призового тунца в океане вам не нужно так сильно беспокоиться о каких-либо поломках. пыл борьбы (по крайней мере, в отделе УКВ-антенны!)
Причины для покупки
– Отличная маленькая штыревая антенна от высококачественного бренда
– Широкая доступность
– Хорошая цена
Причины, по которым следует избегать компромисс по сравнению с антеннами, изготовленными специально для мачты или палубы
Технические характеристики
Коэффициент усиления — 3 дБ
Максимальная мощность — 50 Вт
Вес — 650 г 30068 1M
Купить его сейчас в Bass Pro Shops
Купить его сейчас на eBay
Supergain Glomex Task Andass Hip Antennna
afferive
Thistenna Whip This Thise Thistenna 5302.
Имея в виду RIB, но он также обладает той же мощностью, что и УКВ-антенна в два раза больше ее размера.
Из-за своего RIB-наследия он, безусловно, создан для того, чтобы выжить в самых надувных условиях — идеально подходит для тех, кто либо предпочитает, либо постоянно оказывается в затяжных битвах против ветра.
Было бы лучше, если бы его установили как можно выше, но он кажется довольно впечатляющим, даже если он стоит на яме для толкания. Быстрый надевание и снятие, на него стоит обратить внимание, особенно для небольших лодок
Причины для покупки
– Маленькая и мощная – используется для правильной работы
– Легко найти подходящее место на возвышенности благодаря компактный размер
Причины, по которым следует избегать
– Аккуратно устанавливайте – его легко разместить в месте с плохим приемом
Усиление — 3DB
MAX Power — 50 Вт
Вес — 125G
Длина — 0,53M
Buy It теперь в Gael Force Marine
9007 9007 Buy It At At At Gael Force Marine 9003 9007.
Антенны из стекловолокна
Эти прочные антенны из стекловолокна обеспечат наилучший прием, если единственным вариантом является установка на палубе.
Lowrance (Simrad) 1710 VHF Антенна Ultraglass Q
Эта антенна из стекловолокна выпускается под разными названиями компаний — Lowrance, Simrad и B&G, все крупные игроки в мире морской электроники.
Он поставляется с двумя частями антенны из стекловолокна, что дает вам две различные возможные конфигурации длины антенны.
Обычная полезная длина составляет 1 м, что идеально подходит для использования в порту или на якорной стоянке, но при необходимости ее можно увеличить до колоссальных 2,4 м.
Быстроразъемное соединение, являющееся частью крепления, позволяет очень легко снимать УКВ-антенну, когда вы не используете лодку в течение длительного времени, не беспокоясь о кабелях.
Причины для покупки
– Чрезвычайно адаптируется благодаря двум вариантам длины
– Легко снимается
Причины, по которым следует избегать
– Требуется больше внимания к соединениям из окружающей среды, когда они не подключены
max Усиление (6dB)
Max Power — 100 Вт (макс)
Вес — 400G
Длина — 2,4M
Купить его сейчас по адресу waveinnn
Shakespear.
0097Стандартная антенна из стекловолокна для надежного приема сигнала. Доступна во всем мире.
Он очень прочный (отсюда и маркировка XT) и поставляется в белом или черном цвете с полиуретановым покрытием, защищающим от УФ-излучения, чтобы он выглядел стильно.
При длине 2,4 м эта антенна, вероятно, такая же длинная, как и на парусной лодке, но она дает вам усиленный сигнал, который вам нужен, когда вы не используете мачту, чтобы получить отличное покрытие.
Как упоминалось ранее, Shakespeare — это бренд, занимающий лидирующие позиции, поэтому его надежность высока, а поддержка предоставляется в полном объеме, включая пятилетнюю гарантию.
Причины купить
– Очень популярная антенна от ведущего бренда.
– Очень жесткий и прочный, прослужит долгое время
– Отличное покрытие с уровня палубы
Причины, по которым следует избегать
– Большой. Примерно так же, как вы можете, хотели бы уйти с рук, так что довольно навязчивая
Усиление –6DB
MAX Power — 100 Вт
Вес — 1800G
Длина — 2,4M
.
