Особенности конструкции УКВ ЧМ приемника на 64-108 МГц

УКВ ЧМ приемник, работающий в диапазоне 64-108 МГц, представляет собой современную и компактную конструкцию на основе интегральных микросхем. Рассмотрим основные особенности данного приемника:

• Использование всего двух микросхем — К174ХА34 и К174ХА10
• Минимальное количество дополнительных компонентов — 17 конденсаторов и 2 резистора
• Перекрытие как отечественного, так и европейского УКВ диапазонов
• Простота настройки благодаря отсутствию входного контура
• Компактные размеры платы, соответствующие популярным наборам типа «Юность»
• Возможность использования готового корпуса от подобных наборов

Такая конструкция позволяет собрать качественный УКВ приемник даже начинающему радиолюбителю, не обладающему большим опытом. При этом характеристики приемника будут на достойном уровне благодаря использованию современной элементной базы.

Схема и принцип работы УКВ ЧМ приемника

Рассмотрим принципиальную схему и принцип работы данного УКВ ЧМ приемника:

• Микросхема К174ХА34 (А1) представляет собой законченный супергетеродинный УКВ ЧМ приемник без УЗЧ
• Сигнал с антенны поступает через конденсатор С1 непосредственно на вход преобразователя частоты микросхемы
• Настройка на станции осуществляется перестройкой гетеродинного контура (С3, С4, L1)
• Низкочастотный сигнал с выхода А1 поступает через регулятор громкости на УЗЧ на микросхеме К174ХА10 (А2)
• Усиленный звуковой сигнал снимается с выхода А2 и подается на динамическую головку

Отсутствие входного контура упрощает настройку, хотя немного ухудшает избирательность. Но для начинающего радиолюбителя простота настройки важнее.

Компоненты для сборки УКВ ЧМ приемника

Для сборки данного УКВ ЧМ приемника потребуются следующие компоненты:

• Микросхемы: К174ХА34, К174ХА10
• Конденсаторы:
  • Неполярные: C1, C2 — 68-330 пФ
  • C3 — переменный из набора «Юность»
  • C4 — 43-400 пФ
  • C5-C12, C17 — 0.047-2 мкФ
  • Полярные: C13 — 4.7-22 мкФ, C14-C15 — 33-1000 мкФ, C16 — 33-100 мкФ
• Резисторы: R1 — регулятор громкости с выключателем, R2
• Катушка L1 — 7 витков провода ПЭВ2 0.31-0.35 мм
• Динамическая головка из набора «Юность»
• Печатная плата

Большинство компонентов можно взять из стандартных наборов для сборки простых приемников. Это упрощает поиск деталей для начинающих радиолюбителей.

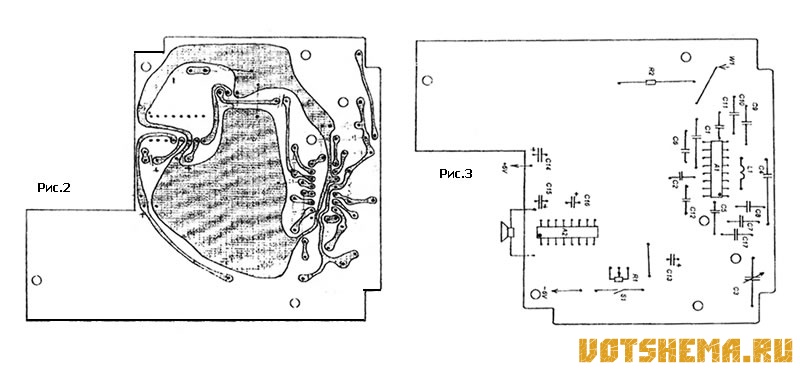

Изготовление печатной платы УКВ приемника

Печатная плата для данного УКВ приемника имеет следующие особенности:

• Односторонняя печатная плата
• Размеры и расположение крепежных отверстий соответствуют плате из набора «Юность»
• На плате предусмотрены места для крепления переменного конденсатора и регулятора громкости
• Расположение деталей показано на монтажной схеме
• При установке микросхем важно правильно сориентировать их по ключу

Плату можно изготовить самостоятельно методом травления или заказать готовую у производителей печатных плат. Для начинающих проще использовать готовую печатную плату.

Намотка катушки гетеродина L1

Катушка L1 играет важную роль в работе приемника. Рассмотрим технологию ее изготовления:

1. Взять болт М3 в качестве каркаса для намотки
2. Намотать 7 витков провода ПЭВ2 0.31-0.35 мм по резьбе болта
3. Намотку производить без сильного натяжения
4. Отформовать и облудить выводы катушки
5. Осторожно снять катушку с болта
6. Установить готовую катушку на печатную плату

Точность изготовления катушки L1 важна для правильной работы гетеродина приемника. При необходимости можно немного подстроить катушку, раздвигая или сжимая витки.

Настройка и регулировка УКВ ЧМ приемника

После сборки приемника необходимо выполнить его настройку:

1. Попытаться настроиться на любую радиостанцию
2. Если станции не слышно, немного раздвинуть или сжать витки L1
3. Найти эту же станцию на шкале промышленного приемника
4. Подстройкой L1 и подбором C4 добиться приема всех местных УКВ станций
5. При необходимости скорректировать диапазон приема:
   • Для диапазона 88-108 МГц: C4 = 43 пФ, L1 = 7 витков
   • Для диапазона 64-73 МГц: C4 = 43 пФ, L1 = 12 витков

На этом настройка приемника завершена. Точная подстройка производится регулятором громкости при приеме конкретных радиостанций.

Преимущества УКВ ЧМ приемника на интегральных микросхемах

Использование современных интегральных микросхем в конструкции УКВ ЧМ приемника дает ряд преимуществ:

• Значительное упрощение схемы и уменьшение количества компонентов
• Повышение надежности и стабильности работы приемника
• Улучшение качества звучания по сравнению с простыми приемниками прямого усиления
• Расширение принимаемого диапазона частот (64-108 МГц)
• Уменьшение габаритов конструкции
• Снижение энергопотребления
• Упрощение настройки и регулировки приемника

Таким образом, даже начинающий радиолюбитель может собрать качественный УКВ ЧМ приемник, не уступающий по характеристикам промышленным моделям. Это отличный вариант для получения первого опыта в радиоконструировании.

УКВ-Приемник 64-108 МГц » Вот схема!

Категория: Приемники Среди начинающих радиолюбителей всегда пользовались популярностью различные радионаборы для самостоятельной сборки простых радиоприемников Наиболее популярны наборы из серии Юность, но все они предназначены для приема радиостанций СВ диапазона и сделаны по схеме прямого усиления, что в наше время не слишком современно. При том, что используя современные интегральные микросхемы можно собирать достаточно качественные УКВ ЧМ приемники, сборка и настройка которых не сложнее простейшего приемника прямого усиления. Предлагается такой УКВ ЧМ приемник, работающий в диапазоне 64-108 МГц (перекрывающий оба диапазона, наш и европейский), сделанный на основе набора «Юность 201» (или «Юность -105», или другого подобного). Принципиальная схема показана на рисунке 1, она содержит две микросхемы А1 — К174ХА34 и А2 — К174ХА10, плюс 17 конденсаторов и всего два резистора. Колебательный контур один, он перестраивается переменным конденсатором, входящим в набор «Юность». На микросхеме А1 сделан законченный супергетеродинный УКВ ЧМ приемник без УЗЧ. Сигнал от антенны W1 поступает через конденсатор С1 непосредственно на вход преобразователя частоты микросхемы (вывод 12). Входного контура нет. Это немного ухудшает параметры приемника, но в несколько раз упрощает его налаживание, что наиболее важно для начинающего радиолюбителя. Настройка на станции осуществляется перестройкой гетеродинного контура, состоящего из конденсаторов С3 и С4 (С4 ограничивает перекрытие С3) и бескаркасной катушки L1. С выхода микросхемы А1 (с вывода 14) низкочастотный сигнал поступает через регулятор громкости R1 (используется резистор совмещенный с выключателем питания, из набора) на усилитель ЗУ на микросхеме А2. ЗЧ напряжение поступает на 9-й вывод этой микросхемы, а усиленный сигнал снимается с 12-го. Монтаж ведется на одной односторонней печатной плате, размеры, отверстия для крепления переменного конденсатора. место расположения регулятора громкости-выключателя, которой соответствуют размерам старой платы из набора. Рис.2 и 3 На монтажной схеме показаны места монтажа деталей графическими обозначениями. на обозначениях микросхем отмечены крупными точками — ключи — точки, выемки. углубления — на месте со стороны первого вывода. При установке в отверстия платы ключ на микросхеме должен быть с того же конца корпуса, что и точка на рисунке 3. Все неполярные конденсаторы, кроме С4 могут быть любыми, например 100-7. КМ КЛС С4 — обязательно полярные С13-С16 — К50-6. К50-16. К50-35 или аналогичные импортные Нужно учитывать, что С14 и С15 могут быть на емкость от 33 мкф до 1000 мкф. С13 от 4,7 мкф до 22 мкф. С16 от 33 мкф до 100 мкф С1 и С2 от 68 пф до 330 пф, С17 от 0.047 мкф до 2 мкф. остальные могут отличаться в пределах 10%. Катушка L1 — бескаркасная, ее изготовление требует наибольшей тщательности. Удобнее всего ее сделать так возьмите стандартный болт М3 и аккуратно намотайте на нем (без сильного натяжения и трения) по его резьбе 7 витков провода ПЭВ2 0,31 или 0,35. Затем отформуйте, зачистите и облудите выводы катушки, и посте этого осторожно вывинтите из неё болт. На плату устанавливайте уже без болта. Динамик используется из набора. Роль антенны выполняет отрезок монтажного провода длиной 300 мм. можно взять двухжильный провод и сделать из него антенну в виде ремешка для переноски приемника, или установить небольшую телескопическую (место в корпусе есть, нужно только в нужном месте просверлить отверстия для антенны и для её крепления). При правильном монтаже и исправных деталях приемник сразу функционирует, нужно только установить диапазон принимаемых частот. Сделайте это так, сначала попытайтесь настроиться на любую радиостанцию (если это не удается нужно пластмассовой отверткой чуть раздвинуть витки L1 или сжать), затем найдите эту станцию на шкале промышленного приемника, затем подстройкой L1 (сжатие или растяжение витков) и подбором номинала С4 (от 100 пф до 400 пф) добейтесь приема всех УКВ радиостанций вашей местности. На этом все налаживание заканчивается. Приемник перекрывает оба УКВ диапазона, фактически участок от 64 до 108 МГц, при этом ручка настройки непосредственно связана с ротором переменного конденсатора, что ухудшает точность настройки. Если достаточно иметь один УКВ диапазон (при этом точность настройки будет намного лучше) нужно уменьшить емкость С4 до 43 пф при семивитковой L1 приемник будет принимать в диапазоне 88-108 Мгц, для 64-73 Мгц, нужно при емкости С4 43 пф намотать L1 — 12 витков.

Поделитесь с друзьями ссылкой на схему:

Модуль УКВ приемника на частоту 64

Приветствую! В этом обзоре хочу рассказать про миниатюрный модуль приемника, работающий в диапазоне УКВ (FM) на частоте от 64 до 108 МГц. На одном из профильных ресурсов интернета попалась картинка этого модуля, мне стало любопытно изучить его и протестировать.

К радиоприемникам испытываю особый трепет, люблю собирать их еще со школы. Были схемы из журнала «Радио», были и просто конструкторы. Всякий раз хотелось собрать приемник лучше и меньше размерами. Последнее, что собирал, — конструкция на микросхеме К174ХА34. Тогда это казалось очень «крутым», когда в середине 90-х впервые увидел работающую схему в радиомагазине, был под впечатлением )) Однако прогресс идет вперед, и сегодня можно купить героя нашего обзора за «три копейки». Давайте его рассмотрим поближе.

Вид сверху.

Вид снизу.

Для масштаба рядом с монетой.

Сам модуль построен на микросхеме AR1310. Точного даташита на неё найти не смог, по всей видимости произведена в Китае и её точное функциональное устройство не известно. В интернете попадаются лишь схемы включения. Поиск через гугл выдает информацию: » Это высокоинтегрированный, однокристальный, стерео FM радиоприемник. AR1310 поддерживает частотный диапазон FM 64-108 МГц, чип включает в себя все функции FM радио: малошумящий усилитель, смеситель, генератор и стабилизатор с низким падением. Требует минимум внешних компонентов. Имеет хорошее качество аудиосигнала и отличное качество приема. AR1310 не требует управляющих микроконтроллеров и никакого дополнительного программного обеспечения, кроме 5 кнопок. Рабочее напряжение 2.2 В до 3.6 В. потребление 15 мА, в спящем режиме 16 uA «.

Описание и технические характеристики AR1310
— Прием частот FM диапазон 64 -108 МГц
— Низкое энергопотребление 15 мА, в спящем режиме 16 uA
— Поддержка четырех диапазонов настройки
— Использование недорогого кварцевого резонатора 32.768KHz.
— Встроенная двусторонняя функция автоматического поиска
— Поддержка электронного регулятора громкости
— Поддержка стерео или моно режима (при замыкании 4 и 5 контакта отключается стерео режим)
— Встроенный усилитель для наушников 32 Ом класса AB
— Не требует управляющих микроконтроллеров
— Рабочее напряжение 2.2 В до 3.6 В
— В корпусе SOP16

Распиновка и габаритные размеры модуля.

Распиновка микросхемы AR1310.

Схема включения, взятая из интернета.

Так я составил схему подключения модуля.

Как видно, принцип проще некуда. Вам понадобится: 5 тактовых кнопок, разъем для наушников и два резистора по 100К. Конденсатор С1 можно поставить 100 нФ, можно 10 мкФ, а можно вообще не ставить. Емкости C2 и С3 от 10 до 470 мкФ. В качестве антенны — кусок провода (я взял МГТФ длиной 10 см, т.к. передающая вышка у меня в соседнем дворе). В идеальном случае можно рассчитать длину провода, например на 100 МГц, взяв четверть волны или одну восьмую. Для одной восьмой это будет 37 см.
По схеме хочу сделать замечание. AR1310 может работать в разных диапазонах (видимо, для более быстрого поиска станций). Выбирается это комбинацией 14 и 15 ножки микросхемы, подключая их к земле или питанию. В нашем случае обе ножки сидят на VCC.

Приступим к сборке. Первое, с чем столкнулся, — нестандартный межвыводной шаг модуля. Он составляет 2 мм, и засунуть его в стандартную макетку не получится. Но не беда, взяв кусочки провода, просто напаял их в виде ножек.

Выглядит неплохо )) Вместо макетной платы решил использовать кусок текстолита, собрав обычную «летучку». В итоге получилась вот такая плата. Габариты можно существенно уменьшить, применив тот же ЛУТ и компоненты меньшего размера. Но других деталей у меня не нашлось, тем более что это тестовый стенд, для обкатки.

Подав питание, нажимаем кнопку включения. Радиоприемник сразу заработал, без какой-либо отладки. Понравилось то, что поиск станций работает почти мгновенно (особенно если их много в диапазоне). Переход с одной станции на другую около 1 с. Уровень громкости очень высокий, на максимуме слушать неприятно. После выключения кнопкой (спящий режим), запоминает последнюю станцию (если полностью не отключать питание).
Тестирование качества звука (на слух) проводил наушниками Creative (32 Ом) типа «капли» и наушниками «вакуумного» типа Philips (17,5 Ом). И в тех, и в других качество звука мне понравилось. Нет писклявости, достаточное количество низких частот. Меломан из меня никудышный, но звук усилителя этой микросхемы приятно порадовал. В Филипсах максимальную громкость так и не смог выкрутить, уровень звукового давления до боли.
Так же измерил ток потребления в спящем режиме 16 мкА и в рабочем 16,9 мА (без подключения наушников).

При подключении нагрузки в 32 Ома, ток составил 65,2 мА, при нагрузке в 17,5 Ома — 97,3 мА.

В заключение скажу, что данный модуль радиоприемника вполне годен для бытового применения. Собрать готовое радио сможет даже школьник. Из «минусов» (скорей даже не минусы, а особенности) отмечу нестандартный межвыводной шаг платы и отсутствие дисплея для отображения информации.

P.S.
По рекомендации камрада Ksiman установил конденсаторы по 10 мкФ на выходе.

Измерил ток потребления (при напряжении 3,3 В), как видим, результат очевиден. При нагрузке 32 Ом — 17,6 мА, при 17,5 Ом — 18,6 мА. Вот это совсем другое дело!!! Ток немного менялся в зависимости от уровня громкости (в пределах 2 — 3 мА). Схему в обзоре подправил.
