Как собрать УКВ приемник из деталей старого телевизора. Какие компоненты понадобятся для сборки. Как настроить и улучшить качество приема самодельного радиоприемника. Преимущества и недостатки использования телевизионных модулей для создания радио.
Компоненты для сборки УКВ приемника из старого телевизора
Для создания простого УКВ приемника из старого телевизора понадобятся следующие основные компоненты:
- УКВ-ЧМ модуль от телевизора (например, УСУ-1-15)
- Модуль усилителя низкой частоты (например, МУНЧ)
- Источник питания на 12В
- Динамик
- Регулятор громкости (переменный резистор)
- Антенна
Ключевым элементом является УКВ модуль от телевизора, который выполняет функции тюнера. Он принимает радиосигнал, усиливает его и преобразует в промежуточную частоту. Модуль МУНЧ служит для усиления звукового сигнала и подачи его на динамик.
Принцип работы УКВ приемника на базе телевизионных модулей
Принцип работы самодельного УКВ приемника из телевизионных компонентов заключается в следующем:
- Антенна принимает радиосигнал в УКВ диапазоне
- УКВ модуль усиливает сигнал и преобразует его в промежуточную частоту
- Сигнал промежуточной частоты поступает на детектор, где выделяется звуковая информация
- Звуковой сигнал усиливается в модуле МУНЧ
- Усиленный звуковой сигнал подается на динамик
Таким образом, используя готовые телевизионные модули, удается реализовать все основные каскады радиоприемника – входные цепи, усиление, преобразование частоты, детектирование и усиление низкой частоты.
Схема подключения компонентов УКВ приемника
Схема подключения основных узлов самодельного УКВ приемника выглядит следующим образом:
- Антенна подключается ко входу УКВ модуля
- Выход промежуточной частоты УКВ модуля соединяется со входом МУНЧ
- Выход МУНЧ подключается к динамику через регулятор громкости
- На УКВ модуль и МУНЧ подается питание 12В
Важно правильно соединить все компоненты экранированными проводами, чтобы избежать помех. Питание необходимо обеспечить стабилизированным источником на 12В достаточной мощности.
Настройка и улучшение качества приема
Для настройки и улучшения качества приема самодельного УКВ приемника можно предпринять следующие меры:
- Подобрать оптимальную длину антенны для нужного диапазона частот
- Установить входной полосовой фильтр для подавления помех
- Использовать качественный малошумящий УКВ усилитель на входе
- Экранировать все соединения и модули для устранения наводок
- Применить систему АПЧ для стабилизации настройки на станцию
- Добавить УНЧ с регулировками тембра для улучшения звучания
Грамотная настройка и доработка схемы позволит значительно улучшить чувствительность, избирательность и качество звучания самодельного приемника.
Преимущества использования телевизионных модулей
Использование готовых телевизионных модулей для создания УКВ приемника имеет ряд преимуществ:
- Доступность и дешевизна компонентов от старых телевизоров
- Простота сборки без пайки сложных ВЧ узлов
- Хорошие параметры по чувствительности и избирательности
- Возможность легко модифицировать и улучшать конструкцию
- Наличие готовых экранированных модулей
- Широкий диапазон принимаемых частот
Это позволяет радиолюбителям без больших затрат и специальных навыков собрать рабочий УКВ приемник с неплохими характеристиками.
Недостатки самодельного УКВ приемника
У самодельного УКВ приемника на базе телевизионных модулей есть и определенные недостатки:
- Большие габариты по сравнению с современными приемниками
- Повышенное энергопотребление из-за применения старой элементной базы
- Отсутствие многих современных функций (RDS, память настроек и т.д.)
- Необходимость точной настройки и регулировки
- Возможные помехи от паразитных связей между модулями
Однако для обучения основам радиотехники и получения опыта конструирования такой приемник вполне подходит. Его можно постепенно дорабатывать, улучшая характеристики.
Возможные модификации конструкции
Базовую конструкцию самодельного УКВ приемника из телевизионных модулей можно модифицировать и улучшать различными способами:
- Добавить цифровую индикацию частоты настройки
- Реализовать автоматический поиск станций
- Встроить таймер включения/выключения
- Добавить декодер RDS для отображения информации о станциях
- Реализовать память настроек на несколько станций
- Встроить FM-передатчик для прослушивания через автомагнитолу
Такие доработки позволят приблизить функциональность самодельного приемника к современным моделям. Это хорошая возможность для радиолюбителей применить свои знания и навыки на практике.
Заключение
Сборка УКВ приемника из компонентов старого телевизора – интересный радиолюбительский проект. Он позволяет на практике изучить основы радиотехники, получить опыт конструирования и настройки радиоаппаратуры. При этом затраты на комплектующие минимальны.
Несмотря на очевидные недостатки по сравнению с современными моделями, такой приемник вполне работоспособен и может применяться для прослушивания FM-радиостанций. Процесс сборки, настройки и модернизации конструкции очень увлекателен и познавателен для начинающих радиолюбителей.
УКВ-ЧМ приёмник из старого телевизора
Если у вас случайно остались блоки от старых советских телевизоров линейки 3-УСЦТ, то из них можно собрать УКВ-ЧМ радиовещательный приёмник с неплохими параметрами. Здесь приводится описание такого приёмника, в котором применяются модули УСУ-1-15 ( модуль фиксированных настроек ) и модуль МУНЧ ( модуль УНЧ ) телевизора 3-УСЦТ.

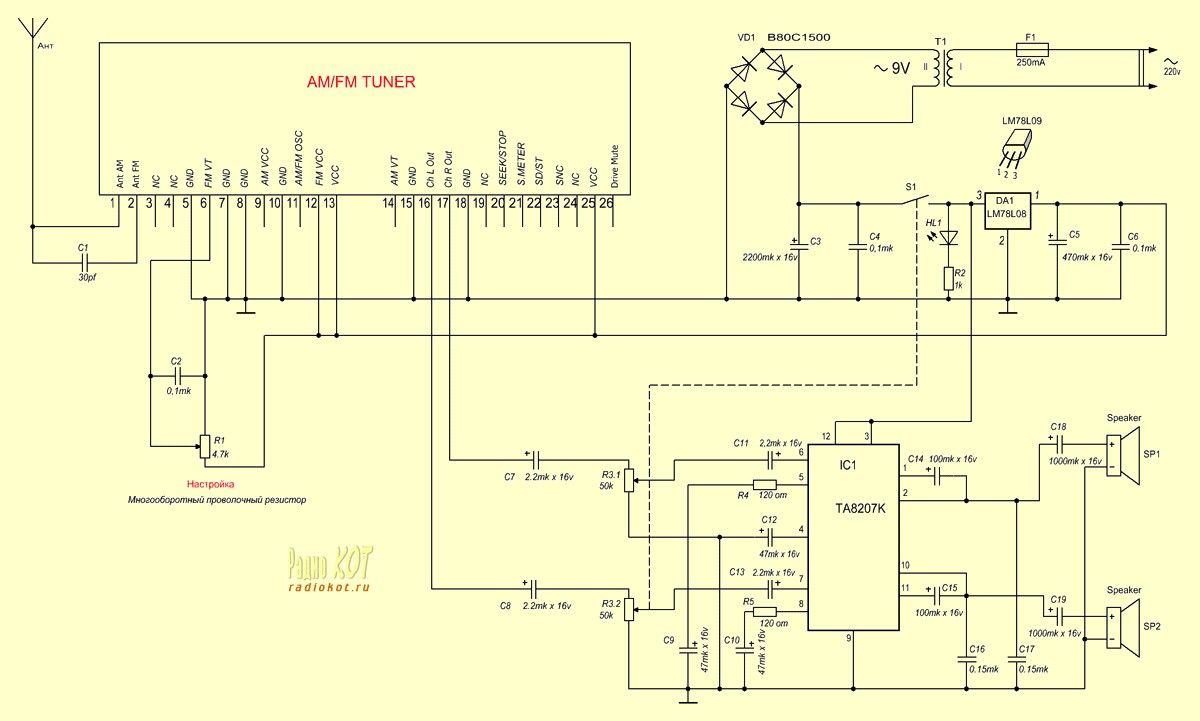

Принципиальная схема приёмника показана на Рис.1. Схема модуля УКВ приводится на Рис.2. Он собран по типовой схеме включения микросхемы КС1066ХА1.
Модуль УСУ-1-15 отличается от МВП тем, что он собран на транзисторах и его восьмистабильный транзисторный триггер использует напряжение + 31V не только для формирования напряжения настройки, но и для собственно своей работы.
, Как показывает эксперимент, данный триггер работает только, если на него подано напряжение питания, – первое +12V, а второе должно быть хотя бы на 5-6 V больше первого. Только в этом случае будет надёжное переключение программ и удержание настройки. Поэтому, несмотря на то, что для варикапа
Источник питания собран на китайском трансформаторе TLG, у которого вторичная обмотка состоит из двух по 12V. Возможно применение другого подходящего по параметрам трансформатора. Вся обмотка используется для получения стабильных напряжений +12V и + 21V. Для стабилизации служат микросхема А1 и стабилитрон VD2.
Модуль МУНЧ ( плата А9.2 ) используется также готовый. Существует большое разнообразие плат УНЧ телевизоров УСЦТ, собранных как на К174УН7, так и на К174УН14. Объединяет их напряжение питания и нумерация разъёмов для подключения Кроме самого УНЧ в состав этого модуля могут входить резисторы для регулировки яркости, контрастности и насыщенности, а также у некоторых – и тонов. А также разъёмы для подключения магнитофона и головных телефонов, стабилизатор питания варикапа и другие. В данной схеме используется только непосредственно УНЧ и его регулятор тембра ( если есть ).
Поскольку, в телевизоре применяется электронный регулятор громкости в составе модуля радиоканала, то для регулировки громкости в этой схеме служит простой регулятор на переменном резисторе R4.
УНЧ питается нестабильным напряжением с выхода отвода вторичных обмоток трансформатора.
Если в качестве УСУ-1-15 и МУНЧ используются готовые платы от 3-УСЦТ, то модуль УКВ самодельный. Его можно собрать по схеме на Рис.2 на самодельной печатной плате ( Рис.3 ). Размеры платы 45х40 мм. Либо использовать модуль УКВ на базе микросхем типа К174ХА34 или К1066ХА1.
Детали. Стабилитрон КС520 можно заменить другими напряжением 18-22V, например, КС522, КС518, КС218, КС220, КС222 или набрать из двух-трёх. Важно чтобы напряжение, поступающее на вывод 26 УСУ-1-15 было больше напряжения на выводе 24 как минимум на 5V.
Диоды – любые выпрямительные, динамик также любого типа.
автор Попцов Г
источник: ” РАДИОКОНСТРУКТОР “, 01 – 2005, стр.
12-13
|
Используя функциональные узлы от отслуживших свой срок радиоприемников и телевизоров, можно при минимальных затратах средств и времени собрать достаточно хороший УКВ приемник. Как это сделать, и рассказывает публикуемая здесь статья. Для изготовления конструкции с диапазоном приема на частотах 65…74 МГц (монофонический вариант) можно применить блок звукового сопровождения практически от любого лампового или лампово-полупроводникового черно-белого или цветного телевизора и УКВ блок от любого лампового приемника, радиолы или магнитолы (далее по тексту просто лампового приемника) старых моделей. УКВ блок ламповых приемников представляет собой функционально и конструкционно законченный узел, заключенный в металлический корпус, внутри которого смонтированы входные цепи с органами настройки, усилитель высокой частоты, гетеродин и преобразователь частоты. После преобразования радиочастотного сигнала, принятого блоком УКВ, на его выходе в старых моделях получали сигнал с промежуточной частотой 6,5 МГц. С такой же частотой работали (и работают до сих пор) блоки звукового сопровождения всех телевизоров, которые в своем составе имеют все необходимые узлы для усиления радиосигнала, его декодирования и усиления выделенного сигнала звукового сопровождения. Это обстоятельство и позволило сравнительно простыми способами объединить блоки различных радиоэлектронных устройств для создания радиоприемника УКВ диапазона. Подключение УКВ блока (любого типа) от радиоприемника и платы звукового сопровождения от телевизора (тоже любого типа) одинаково и заключается в подаче на них накального переменного напряжения 6,3 В и соответствующего анодного постоянного +150 и +250 В, а также подключении антенны ко входу УКВ блока, громкоговорителя с согласующим трансформатором к выходу звуковой платы и межблочного соединения коаксиальным кабелем 75 Ом. Принципиальная схема возможного варианта приемника приведена на рисунке. В качестве узлов использованы высокочастотный блок типа УКВ-ИП-2 (блок А), имевший наиболее широкое применение, и плата звукового сопровождения (блок Б) от телевизора ЗУЛПТ-50-III («Рекорд-В312», «Весна-308»). Порядковая индексация элементов на приводимой схеме указана в соответствии с их заводскими схемами для каждого конкретного блока. Дополнительно используется несколько радиоэлементов для построения узла питания и подключения громкоговорителя, индексация этих элементов отдельная. В качестве регулятора громкости использован переменный резистор (R3) с сопротивлением 47 кОм (характеристика регулирования типа В) от указанного телевизора. Возможна замена на другой переменный резистор с сопротивлением до 150 кОм. Резистор R4 ПЭВ-7,5 также имеется в телевизоре, при отсутствии его можно заменить тремя резисторами МЛТ-2 12 кОм, соединенными параллельно. Резистор R1 — типа ПЭВ-7,5 или три резистора МЛТ-2 по 8,2 кОм каждый, соединенных параллельно. Если использованные узлы исправны и монтаж выполнен правильно, то регулировка собранного приемника может быть минимальна. Она сводится к установке необходимых питающих напряжений в зависимости от реальных токов потребления примененных блоков. После включения приемника напряжение +250 В устанавливается подбором резистора R2, +150 В — R1 и +20 В (питание транзисторной части платы звукового сопровождения) — резистора R4. Конструкция приемника может быть произвольной. Все зависит от габаритов используемых элементов (в основном плат, трансформаторов и оксидных конденсаторов) и вкуса радиолюбителя. Необходимо только учесть следующее: плату блока звука нужно расположить лампами вверх, чтобы они не подогревали остальные элементы монтажа, а трансформаторы питания и выходной разнести на возможно максимальное расстояние и расположить так, чтобы их магнитопроводы были взаимно перпендикулярны (при этом сетевые наводки будут минимальны). Соблюдая указанные рекомендации, вы сможете быстро собрать и отрегулировать электронную часть приемника, получив при этом неплохие результаты. При некотором усложнении конструкции и соответственно затратах времени и средств возможно аналогичным образом выполнить и стереофонический вариант. Потребуются лишь две платы звука и дополнительно изготовленный стереодекодер. Радио №2, 1999 |
Конденсатор С1 бумажный, например БМТ-2 0,047 мкФ(400В, при его установке распаян непосредственно на контактах УКВ блока. Емкости оксидных (электролитических) конденсаторов фильтра (С2-С4) не критичны и могут быть изменены как в большую, так и меньшую сторону в зависимости от имеющихся в наличии. В качестве трансформатора питания (Т1) можно использовать трансформатор от любого лампового приемника. Выходной трансформатор (Т2) практически от любого телевизора (в спецификациях телевизионных радиоэлементов они именовались как ТВЗ с соответствующим порядковым числом) или от любой другой аппаратуры, например, лампового приемника или магнитофона.
Новосибирск
Не совсем 101 способ применения аналогового ТВ-тюнера УВЧ
Сегодня молодым хакерам-электронщикам очень повезло, что они выросли в эпоху изобилия устройств, стимулирующих их воображение, и дешевого и легкого доступа к ним. Меньше, чем цена гамбургера, вы можете получить вычислительную платформу Linux, такую как Raspberry Pi Zero, а огромный выбор датчиков и периферийных устройств находится всего в одном почтовом конверте.
Если вернуться на несколько десятилетий назад, в 1980-е годы, для молодежи, увлекающейся электроникой, все было немного по-другому. У нас было первое поколение 8-битных микрокомпьютеров, но они были дорогими, и если у вас не было богатых родителей, готовых купить вам топовую модель, с ними было сложно взаимодействовать. Другие электронные детали были намного дороже, а доставка товаров по почте могла занять недели.
Для некоторых из нас это не было проблемой.
Мы просто искали другие источники деталей, и одним из самых удобных был лом телевизора с ЭЛТ, который вы могли найти почти в каждом мусорном баке в те дни, когда еще не было утилизации электроники. Если бы вы могли сделать это из дискретных компонентов потребительского уровня 1970-х годов, мы, вероятно, сделали это, тщательно изучив кучу больших печатных плат, чтобы найти правильные компоненты. Хорошая тренировка, таким образом вы наверняка узнаете цветовую маркировку резисторов в лицо.
В эпоху аналогового вещания
Когда я был молодым радиолюбителем, меня больше всего привлекал аналоговый тюнер, который можно найти в этих приемниках. Это был входной ВЧ-интерфейс, который преобразовывал сигнал от антенны в промежуточную частоту 36 МГц для демодуляции и отображения. Эти тюнеры были достаточно простыми устройствами, обычно имеющими только пару транзисторов, ВЧ-усилитель и либо генератор и диодный смеситель, либо комбинированный смеситель/генератор.
Там, где я вырос в Великобритании, все они были предназначены для диапазонов УВЧ-телевидения (от 470 до 860 МГц) и настраивались либо механически с переменными конденсаторами и объемными резонаторами, либо с электронной настройкой с варикапными диодами и полосковыми резонаторами на печатной плате.
Это были отдельные модули внутри набора, обычно в банке размером с колоду игральных карт. Их автономный характер означал, что после удаления из набора они предлагали значительный потенциал для модификации и перепрофилирования для других применений УВЧ, а также доступный способ изучить основы конструкции УВЧ.
Таким образом, эта статья представляет собой сжатую версию того, что я мог бы написать в виде серии, если бы Hackaday существовал в 1987 году, или даже в виде тонкого тома в мягкой обложке, если бы я смог найти издателя, достаточно легковерного, чтобы принять экспериментальные электронные размышления. недоказанного подростка. Думайте об этом как о дань уважения ушедшей в прошлое технологии, которая не совсем подходит для нашей серии ретро-техтакул, и если ваши интересы лежат в этом направлении, и у вас есть несколько старых телевизоров, возможно, вы сможете черпать из них вдохновение.
Основы
Блок-схема внешнего интерфейса ТВ-тюнера. Взято из Chetvorno (Собственная работа) [CC0], через Wikimedia Commons.
Внешний интерфейс большинства аналоговых радиоприемников состоит из трех частей, независимо от частоты их работы. Радиочастотный сигнал, который вы хотите получить, поступает от антенны к радиочастотному усилителю, который фильтрует и усиливает его. Затем он подается в смеситель, где он объединяется с сигналом гетеродина для получения как суммы, так и разности между двумя частотами. На выходе смесителя имеется фильтр для выделения разностного сигнала, который подается на остальные схемы приемника в качестве промежуточной частоты. В случае аналогового ТВ-тюнера UHF, если ваша телевизионная станция работает на частоте 600 МГц, гетеродин будет настроен на 564 МГц, а разница между ними, 36 МГц, будет подаваться на телевизор для демодуляции.
Входные каскады ТВ-тюнера точно следовали этой модели, какое бы десятилетие аналоговой эры они ни производились. Примеры 1950-х и начала 1960-х годов имели бы пару триодных ламп, к 1970-м вы бы нашли биполярные транзисторы, а совсем недавно они были бы МОП-транзисторы или даже GaAsFET.
Совсем недавно локальный генератор был бы синтезатором частоты, но в эпоху, которую мы обсуждаем, это был бы автономный генератор, контролируемый не чем иным, как простой схемой автоматической регулировки частоты.
Типичные устройства
Внутри типичного японского механического тюнера.Копаясь в полузабытом электронном хламе на окраине моей мастерской, я нашел обычный 12-дюймовый портативный компьютер конца 1970-х годов с типичным японским УВЧ-тюнером того периода. Небольшая работа отвертки сняла крышку, и вы можете увидеть внутренности слева.
Тюнер представляет собой серию связанных объемных резонаторов с набором связанных переменных конденсаторов наверху. Слева внизу антенный вход, а справа шестерни механизма настройки. Транзистор ВЧ-усилителя находится на границе двух крайних правых полостей, а германиевый диод, используемый в качестве смесителя, покрыт зеленым лаком и соединяет две полости слева. ПЧ выходит на дно среднего резонатора, а крайний левый резонатор удерживает осциллятор.
Сразу видно, что есть много места для модификации схемы, превратив ее в игровую площадку для хакеров УВЧ.
Схемы этого типа тюнера не сильно различались. Мы нашли пример с настройкой варикапа из патента США 3643168, в котором используется диодный смеситель, подобный приведенному выше, хотя вы также можете увидеть тюнеры, в которых транзистор генератора используется в качестве комбинированного смесителя.
Самое поразительное в этой и других схемах — их простота. Производительность этих тюнеров обусловлена не умной схемой, а высокоселективной конструкцией их полостных фильтров. Этот немного отличается от изображения выше тем, что у него есть входная полость, а смеситель разделяет полость с выходом усилителя, но кроме этого и использования варикапов, а не конденсаторов с воздушным зазором, они очень похожи.
Множество радиочастотных усилителей и передатчиков
Если вы были подростком 80-х, и у вас был постоянный запас этих вещей, у вас было много возможностей для экспериментов.
Самый простой способ состоял в том, чтобы превратить один из них в сверхселективный антенный усилитель, удалив смесительный диод, подав питание только на ВЧ-усилитель и припаяв соединительную петлю размером с УВЧ к разъему ПЧ, чтобы превратить его в выход УВЧ-ВЧ. Вставьте это в провод антенны, тщательно настройте, и вдруг вы смотрите чужие местные новости без снега на картинке. Вы должны были взять свое волнение туда, где вы могли его получить, еще в 80-х.
Молодого радиолюбителя больше интересовал резонатор генератора. Тщательно установленная петля связи может потреблять несколько милливатт радиочастоты, чего достаточно для создания небольшого передатчика. Подайте видеосигнал через буфер на транзистор генератора, и он сделает разумный отправитель видеосигнала, охватывающий весь диапазон УВЧ, безусловно, незаконный, но, к счастью, недостаточно мощный, чтобы привлечь внимание властей к молодому экспериментатору.
После тщательной пайки полосковые линии в каждом резонаторе можно заменить более длинными, сложенными по размеру, и перетащить все резонаторы вниз для работы в любительском диапазоне 430 МГц (70 см).
Тогда можно было сделать либо 70-сантиметровый квадроцикл, либо гораздо более полезный передатчик для 70-сантиметрового квадроцикла, заменив ВЧ-усилитель настроенным и модулированным УМ в тех же полостях. Спешу добавить, однако, что ни один из моих передатчиков, сделанных таким образом, никогда не достигал реального контакта вне пределов мастерской или собрания радиоклуба.
Единственный ребенок в Британии с анализатором спектра
часть сопротивления моего взлома ТВ-тюнера была получена благодаря набору, который имел полностью модульную секцию слабого сигнала. Две экранированные банки, одна из которых была варикапным ТВ-тюнером, а другая, примерно в два раза больше, представляла собой полную полосу ПЧ и демодулятор. С помощью всего лишь небольшого количества проводки он мог стать полноценным ТВ-приемником с видео- и звуковым выходом, хотя это было не то применение, для которого я его использовал. Напряжение настройки варикапного тюнера составляет от 0 до 33 вольт, поэтому с генератором пилообразного напряжения от 0 до 33 вольт и осциллографом у меня был простой, но работающий анализатор спектра.
К сожалению, анализатор спектра, построенный на куске белой жести, извлеченной из банки из-под кофе, не сохранился десятилетиями. Я помню, что он генерировал свои 33 В из источника 12 В через двухтранзисторный мультивибратор, питающий диодный умножитель, а генератор пилообразной формы был особенно неприятным тиристорным релаксационным генератором. Немного подкорректировав полосу ПЧ, чтобы сузить полосу пропускания, тем не менее, это дало хорошее изображение УВЧ ТВ-диапазона в прицеле, через который можно было видеть все четыре местных ТВ-канала и меньшие спектры тех, что издалека. Честно говоря, задним числом, если не считать того, что у меня был анализатор спектра среди моего тестового набора, это было довольно бесполезно, но эй! Я был единственным ребенком в Британии, который мог сказать, что построил анализатор спектра.
Нелегко было найти тюнер для фотографии выше, настолько они исчезли из фонового шума электронного хлама в наши дни. В портативном телевизоре, который я нашел, была моя модификация в прошлом, в качестве видеомонитора, вероятно, причина, по которой я зацепился за него.
Возможно, они давно ушли в прошлое, однако я до сих пор питаю слабость к этим тюнерам, потому что именно с их помощью я научился разбираться в тонкостях конструкции УВЧ. Я часто слышу, как говорят, что радиочастотный дизайн — это своего рода черное искусство, на что я бы ответил, что если это так, то это можно понять только опытным путем. Возможно, мне повезло, что у меня есть возможность приобретать этот опыт в каждом мусорном баке.
Старые телевизионные антенны все еще работают? (Да, во многих случаях)
* Как партнер Amazon мы можем зарабатывать на соответствующих покупках, когда вы совершаете покупки по ссылкам на нашем сайте.
Возможно, вы помните 2009 год, когда телевещание в США перешло с аналогового на цифровое.
Единственное, что вам нужно, это новый телевизор, оснащенный тюнером ATSC (также известным как цифровой тюнер) для приема и отображения цифровых телевизионных передач. Или специальный преобразователь для прямого подключения к вашей антенне, чтобы подать сигнал на ваш старый телевизор.
Но вам не понадобилась бы – и до сих пор не нужна – обязательно новая антенна, если бы ваша антенна не была УКВ-диапазона и цифровые вещатели рядом с вами не переключились на частоты УВЧ во время перехода.
Видите ли, передачи телевизионных сигналов представляют собой радиочастотные волны, распространяющиеся по воздуху, пока ваша антенна не улавливает их и не преобразует в электрический ток для отображения на вашем телевизоре.
Независимо от того, закодирована ли информация в этих волнах для обработки аналоговыми или цифровыми тюнерами, не имеет значения, что касается самой антенны, которая предназначена только для приема волн определенного размера и передачи их на ваш телевизор.
Содержание
- Почему мы перешли на цифровое вещание?
- Нужна ли вам специальная антенна для цифрового телевидения?
- Как подключить старую антенну к новому телевизору?
- Антенны с заячьими ушками работают с цифровым телевидением?
- Заключительные мысли
Почему мы перешли на цифровое вещание?
Причина, по которой мы перешли на цифровое телевидение, заключалась в трех основных преимуществах, которые цифровое телевидение (DTV) предлагало по сравнению со старым аналоговым телевидением:
- Более четкое и красочное изображение (а сегодня, конечно же, изображение 4K)
- Более качественный звук
- Одновременная трансляция нескольких каналов на одном радиочастотном канале (как цифровые подканалы, иначе называемые виртуальными каналами)
В 2009 г.
, FCC санкционировала переход на цифру, и многие телеканалы решили также переключить свое вещание с УКВ на более высокочастотные каналы УВЧ для своего цифрового контента.
Нужна ли вам специальная антенна для цифрового телевидения?
К этому моменту вы уже видели, что ответ — однозначное «нет». Вы можете использовать любую старую телевизионную антенну, изготовленную в 2020-х или 1950-х годах, для приема сегодняшних эфирных телевизионных сигналов.
Не позволяйте современной терминологии, такой как «цифровая антенна» или «антенна HDTV», ввести вас в заблуждение. Это все тот же старый набор металлических диполей — единственная разница между телевизионными антеннами пятидесятилетней давности и сегодняшних может заключаться в их размере и форме.
Поскольку частоты УВЧ, как правило, имеют более узкие и меньшие длины волн, чем у частот ОВЧ, современные внутренние и наружные антенны, как правило, имеют меньшие размеры, чем их старые собратья.
Если только вы не говорите о каком-то УКВ-бегемоте, которого вы видели на крыше где-то в сельской местности.
Поясню.
Более короткие и плотные длины волн УВЧ делают их более подходящими для вещания в городских условиях, где много физических препятствий, таких как дома, крыши и высокие здания.
Эти меньшие волны проникают в дома лучше, чем их более длинные УКВ-аналоги, и прием обычно отличный, если вы находитесь в пределах 15 миль или около того от ближайшей телестанции.
Таким образом, сегодня популярны комнатные антенны.
Но какие бы преимущества вы ни получали от УВЧ на более коротких диапазонах, вы жертвуете ими на более длинных, поскольку УВЧ обычно вещается с меньшей мощностью передачи и не распространяется на такие большие расстояния, как ОВЧ.
Итак, в сельской местности лучшие телевизионные антенны, которые работают, как правило, высокие и низкие УКВ, которые могут улавливать передачи издалека, но, соответственно, они намного больше, чем обычная городская антенна.
Как подключить старую антенну к новому телевизору?
Для приема эфирных телеканалов по-прежнему требуется цифровой тюнер, даже если у вас есть антенна. Большинство цифровых телевизоров уже имеют встроенный цифровой тюнер, который может (но не всегда) быть идентифицирован по метке, такой как «ATSC», рядом с коаксиальным портом антенны на задней панели телевизора.
Если вы все еще смотрите программы на старом ламповом телевизоре (аналоговое телевидение), вы, надеюсь, уже приобрели внешний цифровой тюнер, такой как конвертер. Коробки-конвертеры, как правило, доступны по цене, например, Mediasonic HW130STB, который включает в себя цифровой рекордер.
Что касается более ранних антенн, то следует отметить, что они использовали 300-омный двойной кабель , а не современный коаксиальный кабель для подключения к телевизору.
Возможно, вы уже видели двойной кабель: это плоский антенный провод, состоящий из двух проводов, разделенных изоляцией.
Эти два провода заканчиваются U-образными разъемами, как показано ниже:
Если ваша антенна имеет такие разъемы, вам следует рассмотреть переходник с двойным проводом на коаксиальный кабель.
После того, как вы подсоедините такой адаптер, остальная часть установки пройдет нормально, поскольку теперь мы используем коаксиальный кабель.
Антенны с заячьими ушками работают с цифровым телевидением?
Всенаправленные кроличьи уши являются старейшими и ранее были наиболее распространенным типом комнатных антенн. Он был разработан для приема УКВ-сигналов, в идеале, когда вы живете на более близком расстоянии от радиовышки.
Они просты в установке и состоят из двух телескопических металлических стержней, соединенных с общим основанием, что делает их своего рода дипольной антенной.
Эта конструкция позволяет регулировать направление каждого стержня независимо от другого, что позволяет легко размещать его в местах с ограниченным пространством.
Кроличьи уши имеют широкоугольную схему приема, что часто позволяет принимать сигналы от нескольких станций в разных направлениях без необходимости регулировки при смене канала.
