Ультразвуковой измеритель расстояния: Ультразвуковой измеритель расстояния «Даль» | ООО «Электробезопасность-Вятка»

Обзор ультразвукового измерителя расстояния Garin UDM-12 / Инструменты / iXBT Live



Каждый из нас неоднократно сталкивался с необходимостью измерения расстояния до различных объектов. Как правило, в качестве измерительного инструмента выступает линейка или рулетка. Такой тип средства измерения удобен при небольших количествах измерений. Но что делать когда нужно провести 10, 20, а то и больше замеров подряд? В таких случаях, довольно удобны в использовании, так называемые, бесконтактные средства измерения длины. В настоящее время существует несколько методов измерения: индуктивный, оптический и ультразвуковой. В данной статье хотелось бы поговорить о приборе, работа которого основана на ультразвуковом методе измерения — Garin UDM-12.

Технические характеристики

Упаковка и комплектация

Ультразвуковой измеритель расстояния Garin UDM-12 поставляется в небольшой упаковке оформленной в фирменном стиле торговой марки Garin.

Комплект поставки включает в себя дальномер, темляк и инструкцию по эксплуатации совмещённую с гарантийным талоном. Элемент питания к сожалению не положили.

С инструкцией по эксплуатации вы можете ознакомиться пройдя по ссылке.

Внешний вид

Устройство выполнено в пластиковом корпусе черного цвета. Его размеры составляют (ШхВхГ) 45х105х36 мм. На сопрягаемых сторонах корпуса выполнена широкая фаска, что в совокупности с размерами устройства, позволяет довольно комфортно держать его в руке.

На передней панели расположен ЖК дисплей, который может выводить значения как в метрах, так и в фунтах и дюймах.

Под дисплеем расположены кнопки управления с резиновыми накладками жёлтого цвета. Кнопки утоплены в корпус и не выступают за него. Под верхней резиновой накладкой расположены сразу две кнопки. Левая кнопка, позволяет менять единицы измерения. Пользователь может выбрать отображение измеренного расстояния в метрах или футах с дюймами. Нажатием правой кнопки включается лазер. Ниже  расположена кнопка для проведения измерений.

Надписи на кнопках выполнены достаточно качественно, уверен, они долго не сотрутся даже при активной эксплуатации.

Внизу устройства, на одной из фасок, предусмотрена проушина для подвязки темляка которым комплектуется дальномер.

Обратная сторона прибора содержит наклейку с технической информацией и отсек для установки 9 В элемента питания типа “Крона”, он же 6F22 или 6LR61. Среднее время работы от такого элемента питания, по заявлению производителя, составляет около 11 часов постоянных замеров. При 3-4 ежедневных замерах одной батарейки хватит на 5 месяцев работы.

Поскольку типоразъём подключения такого элемента питания подразумевает достаточно высокое усилие расчленения, производитель позаботился и установил разъём с пластиковым корпусом, что является весьма грамотным решением, ведь при долгосрочной эксплуатации дальномера, разъёмы запаянные в ПВХ плёнку довольно часто рвутся и приходят в негодность даже при аккуратном обращении.

Взглянув на устройство сверху, можно увидеть рупор, у основания которого установлен ультразвуковой излучатель с приёмником. Для защиты от небольшого мусора и механических повреждений, перед излучателем расположена металлическая сетка.

Помимо излучателя, в рупоре есть отверстие для лазерного луча. Он предназначен для точного наведения прибора на объект, расстояние до которого необходимо измерить. В данном устройстве использован самый распространённый тип лазерных указок — красный лазерный диод с коллиматором. Мощность лазера составляет 1 мВт.

В работе

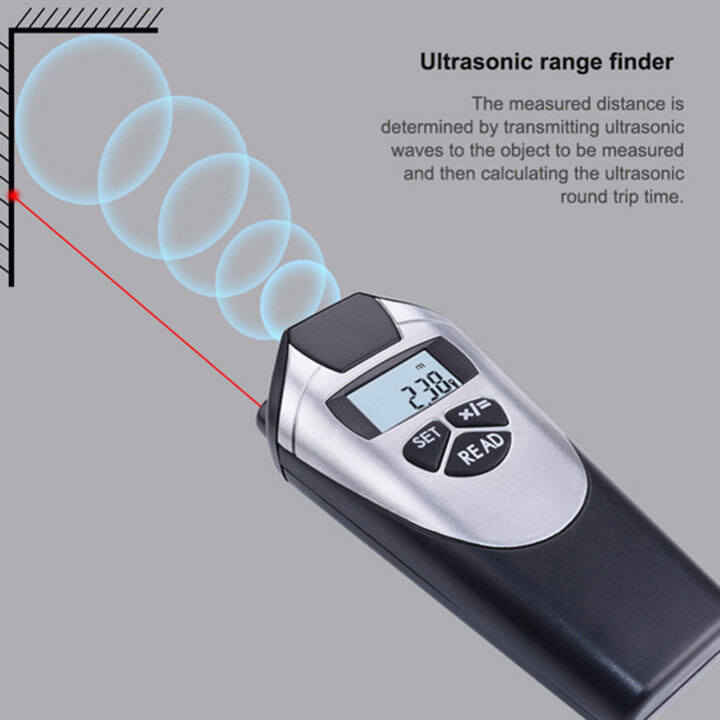

Принцип действия измерителя расстояния Garin UDM-12 основан на измерении времени между излучённым и принятым звуковым импульсом.

Ультразвуковой метод измерения расстояния является наиболее простым и дешёвым среди бесконтактных методов измерения. Стоимость рассматриваемого прибора начинается от 300 р., некоторые рулетки и то стоят дороже.

При весьма бюджетной стоимости, ультразвуковой дальномер обеспечивает весьма хорошую точность. При установке единиц измерения на метры, этот прибор обеспечивает точность измерения расстояния до сотых долей метра.

Поскольку измерение основано на ультразвуковом методе, погрешность в измерения могут вносить препятствия находящиеся на пути ультразвуковой волны.

Датчик рассматриваемого устройства работает в диффузионном режиме. Ввиду этого, устройство имеет слепую зону. В данном случае она составляет 0,9 м. Максимальное расстояние, которое прибор может измерить ограничивается 12 м.

Отсчёт расстояния проводится от пятки — стороны, противоположной излучателю прибора.

Тестирование прибора осуществлялось методом сравнения его показаний с результатами измерительной рулетки. Во всём своём рабочем диапазоне измерений Garin UDM-12 показал отличный результат. Максимальная разница составляла ± 2 см.

Заключение

Ультразвуковой измеритель расстояния Garin UDM-12 является одним из самых бюджетных приборов в своём классе, при этом обеспечивая отличные результаты измерения.

Главным минусом прибора, стоит назвать слепую зону почти в 1 м. Но к сожалению, это свойство всех ультразвуковых датчиков, чьи приёмник и излучатель находятся в одном корпусе.

Данный прибор, в первую очередь, будет полезен людям, работа которых связана с большим количеством измерений. Хотя, в быту он тоже будет довольно полезен, тем более, что цена совсем невысока.

Новости

Публикации

Если вы поклонник GNOME 2, то файловый менеджер Caja наверняка покажется вам знакомым. Если же вы никогда не использовали GNOME 2, то это отличный шанс познакомиться с рабочим столом Mate 2,…

Всем, кто любит необычные и креативные вещи, однозначно стоит обратить внимание на эту лампу в стиле популярного сериала «Дом дракона». Особенностью этой лампы является то, что изготовлена она на…

Многие популярные научно-фантастические фильмы изображают массовые сражения в открытом космосе между людьми, космическими кораблями и не только. Хотя большая часть этого происходит с…

Добрый день!!! Я вчера получил Марусю, которую выиграл в конкурсе Истории с Марусей. Это был самый счастливый день. Я его так ждал!  Я освоил все её функции. Она даже умеет работать…

Введение В этой публикации я поделюсь своим опытом проектирования и монтажа системы отопления для дома почти 120 квм.

Поскольку, я жил в Мариуполе в начале этого года, мне пришлось…

Продолжаем обозревать устройства для умного дома. На этот раз счетчик электроэнергии, работающий по протоколу Zigbee. Заявлена нагрузка до 65А, но судя по отзывам свыше 45 Ампер устройство…

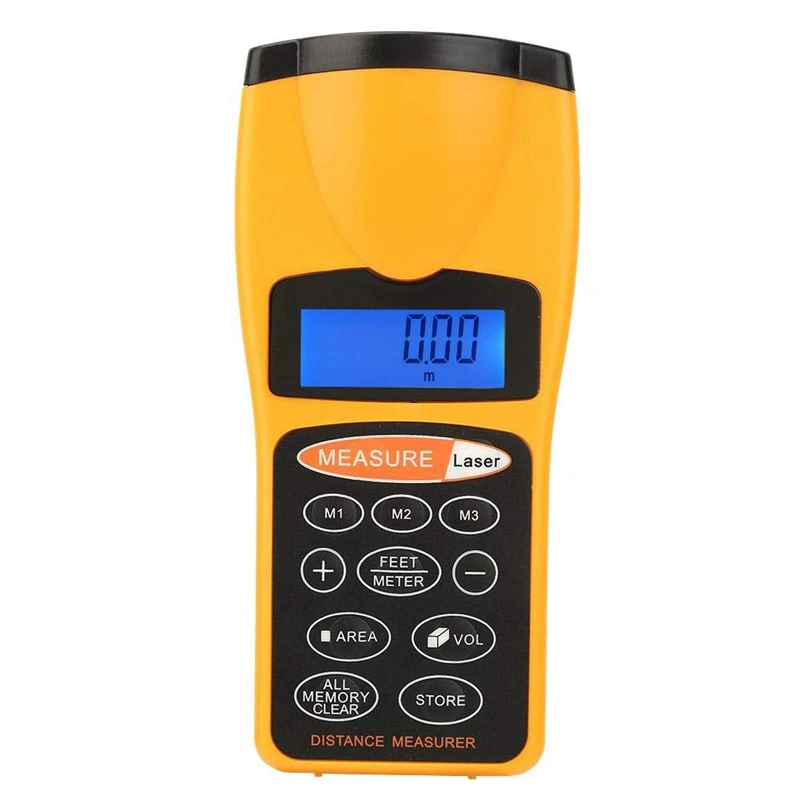

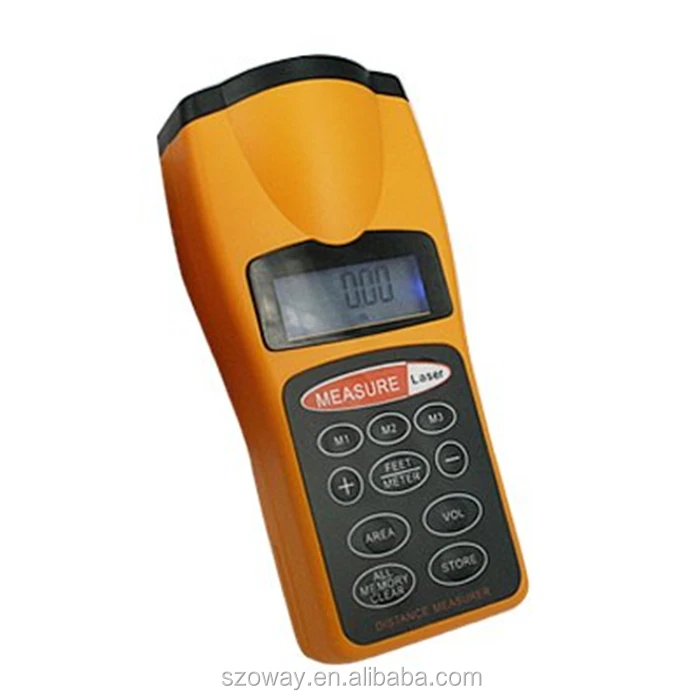

Ультразвуковой измеритель расстояния 0.91-15м VOREL 81782

Ультразвуковой дальномер — это устройство, которое измеряет расстояние до объектов от измерителя с помощью звуковых волн.
Измерение проводится по прямой в диапазоне от 0,91 м до 15 м. Лазерная указка позволяет узнать точное место, до которого измеряется расстояние. Благодаря встроенной памяти трех измерений можно рассчитать площадь и объем помещения.

Назначение / применение

Для быстрого измерения расстояния от 0,91 м до 15 м. Измерение может производить один человек.

Метод использования

— Установка и замена батарей:

Откройте крышку батарейного отсека, расположенную внизу, на задней стороне устройства, выньте разряженный аккумулятор, вставьте на его место новый аккумулятор.  Обратите внимание на правильную полярность. Для обеспечения правильной и продолжительной работы устройства рекомендуется использовать щелочные батарейки от брендовых производителей.
Чтобы продлить срок службы батареи, глюкометр перейдет в режим ожидания примерно через 35 секунд. Чтобы снова включить глюкометр, нажмите кнопку «ИЗМЕРЕНИЕ / ВКЛ.» Один раз.

— Включение устройства
Установите переключатель на боковой стороне прибора в положение «НОРМАЛЬНОЕ» для измерений до 10 м или в положение «LD» для измерений более 10 м. Появится символ «0» и выбранная единица измерения расстояния.

— Измерение расстояния.
В дальномере используется задний край устройства в качестве измерительной базы. Указанное измерение также включает длину устройства. Совместите задний край устройства с линией, от которой необходимо измерить расстояние. Нажмите кнопку «MEASURE / ON» один раз, лазерный указатель включится, показывая точку, до которой будет измеряться расстояние.

 После измерения расстояния вы услышите короткий звуковой сигнал, и на дисплее отобразится измеренное значение. Во время измерения не перемещайте указатель, это может помешать правильному измерению.
Не направляйте лазерную указку на людей или животных. Луч лазера не должен быть направлен в глаза.
Если на дисплее отображается слово «Ошибка», это означает, что диапазон измерения был превышен или измерение не может быть выполнено по другим причинам.

— Советы по правильному измерению расстояния.
Некоторые материалы, такие как шторы или жалюзи, могут поглощать ультразвуковые волны. Для измерений в помещении откройте окна и убедитесь, что они правильно закрыты. Если есть препятствия между измерителем и точкой, до которой измеряется расстояние во время измерения, это может исказить результат измерения. В случае, если результат выполненного измерения является неопределенным, необходимо провести несколько измерений, чтобы убедиться в правильности результата.

Если измеряемая поверхность не является плоской и твердой или измерение проводится в узком коридоре, это может повлиять на точность результата измерения. Если измеренное расстояние превышает 15 м. Следует провести несколько измерений короче 15 м и суммировать.

— Сохранение измерений в памяти
После того, как измерение было выполнено и результат отображается. Нажмите кнопку «STORE», затем «M1», M2 или «M3», чтобы
выбрать один из банков памяти. После сохранения результата на дисплее загорается символ выбранного банка памяти. Чтобы изменить значение, хранящееся в данном банке памяти, введите в него новое значение в соответствии с описанной выше процедурой.

Нажатие и удерживание кнопки «ALL MEMORY CLEAR» в течение примерно 3 секунд приведет к стиранию данных из всех банков памяти. Точно так же перевод переключателя в положение «ВЫКЛ» очищает память.

— Расчет площади и кубатуры
После создания и сохранения трех результатов измерений можно рассчитать площадь и объем помещения.  Чтобы вычислить площадь, нажмите кнопку «ОБЛАСТЬ», а затем нажмите две кнопки банков памяти, из которых должны быть извлечены результаты, необходимые для расчетов.
В случае расчета громкости нажмите кнопку «VOL». Счетчик автоматически загрузит данные из всех банков памяти, посчитает и отобразит кубатуру комнаты.

— Сложение и вычитание результатов измерений:

Измеритель позволяет складывать и вычитать результаты измерений, хранящиеся в банках памяти. Чтобы добавить результаты, хранящиеся в банках памяти (M1 и M2), сначала нажмите кнопку «ALL MEMORY CLEAR» один раз, чтобы удалить текущее показание счетчика. Затем нажатие клавиш «+», «M1», «+», «M2», «+» добавит значения из банков памяти M1 и M2.
В случае вычитания следует нажать последовательность: «+», «M1», «-», «M2», «+», это вычитает значение M2 из M1.
Чтобы удалить текущее содержимое экрана, нажмите кнопку «ОЧИСТИТЬ ВСЮ ПАМЯТЬ».

— Другие функции измерителя.
Чтобы осветить содержимое экрана, нажмите кнопку «СВЕТ».
Чтобы изменить единицы измерения, нажмите кнопку «FEET / METER», чтобы изменить единицы измерения с метров на футы или наоборот.

Ультразвуковые датчики расстояния | Баумер США

2. Обзор продукта
3. Измерение расстояния
4. Ультразвуковые датчики расстояния

Ассортимент продукции

Миниатюрные датчики

• Лучшая в своем классе зона 15 мм
• Оптимальная настройка датчика благодаря расширенным функциям, таким как настройка звукового конуса или фильтр прерывания
• Эффективная интеграция и дополнительные данные через интерфейс IO-Link
• Диапазоны измерения до 500 мм

Открыть в селекторе продуктов

Надежные ультразвуковые датчики с гибкой параметризацией

• Чрезвычайно прочный герметичный чувствительный элемент
• Очень короткий слепой диапазон 20 мм
• Параметризация для конкретного применения и дополнительные данные благодаря IO-Link
• Аналоговый измерительный сигнал, а также сигнал переключения
• Диапазоны измерения до 1500 мм

Открыть в селекторе продуктов

Ультразвуковые датчики с кнопкой обучения

• Чрезвычайно компактные конструкции с плоским корпусом
• Круглые версии в корпусах M18 или M30 с разъемом или кабельным выходом
• С функцией обучения или потенциометром
• Диапазоны измерения до 2000 мм

Открыть в селекторе продуктов

Большие диапазоны

• Конфигурация путем обучения
• Токовый и вольтовый выход
• Диапазоны измерения до 6000 мм

Открыть в селекторе продуктов

Датчики со звуковыми насадками

• Со звуковой насадкой для очень узкого звукового луча
• Измерение расстояния от очень маленьких объектов до очень узких отверстий
• Разрешение до 0,1 мм
• Диапазоны измерения до 150 мм

Открыть в селекторе продуктов

Химически стойкие ультразвуковые датчики расстояния

• Высокая химическая стойкость благодаря специальному покрытию
• Прочный корпус из нержавеющей стали, соответствующий требованиям FDA
• Миниатюрные датчики M12 с узкой формой луча
• Диапазоны измерения до 1000 мм

Открыть в селекторе продуктов

Ультразвуковые датчики с IO-Link

• Модификация звукового конуса или активация фильтрации в полевых условиях
• Индивидуальная настройка датчиков
• Дополнительные данные
• Быстрое внедрение и простая замена датчиков с автоматической передачей параметров
• Поддержка новейшего стандарта IO-Link 1. 1

Открыть в селекторе продуктов

Видео

Надежные высокопроизводительные ультразвуковые датчики со встроенной настройкой и опциями фильтрации



Новое поколение ультразвуковых датчиков U300, U500 и UR18 впечатляет надежной встроенной настройкой и опциями фильтрации через интерфейс IO-Link в любой ситуации. Выбор предустановленной ширины звукового конуса (узкий, средний, широкий) позволяет индивидуально подстраиваться под формат. Это означает, что различные варианты применения могут надежно обрабатываться одним датчиком, что снижает разнообразие вариантов. Посмотрите видео, чтобы узнать больше о настройках и параметрах фильтрации, а также о том, как вы можете извлечь из них пользу. Более того, уникальное сочетание самой короткой на рынке слепой зоны и широкого ассортимента открывает новые возможности для машиностроения и упрощает процесс проектирования.

Отрасли и области применения

Упаковочная промышленность

Высокие стандарты безопасности процессов в сочетании с максимальной гибкостью для обнаружения различных упаковочных материалов и форм

• Повышение эксплуатационной готовности и разнообразие вариантов: Ультразвуковые датчики обнаруживают объекты независимо материала, цвета, прозрачности и блеска, а также свойств поверхности. Функция сервера параметров и быстрая параметризация через интерфейс IO-Link обеспечивают простое и быстрое изменение формата.
• Экономия времени и средств на разработку: Быстрое встраивание ультразвуковых датчиков благодаря очень короткой слепой зоне с большим радиусом действия, небольшой конструкции и стандартному расстоянию между отверстиями.

Электронная промышленность

Различная перфорация и глянцевые поверхности с малым пространством для датчиков

• Экономия времени и средств на разработку: Быстрое проектирование ультразвуковых датчиков благодаря очень короткой слепой зоне с большим диапазоном, малые размеры дизайн и стандартное расстояние между отверстиями.
• Максимальная эксплуатационная готовность: Ультразвуковые датчики обнаруживают объекты независимо от материала, цвета, прозрачности и блеска, а также свойств поверхности.
• Повышение производительности: Короткое время отклика и высокая повторяемость обеспечивают максимальную производительность.

Технология подачи

Широкий выбор геометрии объектов и поверхностей с ограниченным пространством для датчиков

• Высочайшая безопасность процесса: Безопасное обнаружение объекта независимо от объекта. Не подвержен влиянию пыли, света или влаги.
• Экономия времени и средств на разработку: Благодаря встроенным возможностям настройки и фильтрации можно оптимально удовлетворить различные требования приложений с помощью одного типа датчика. Это уменьшает разнообразие датчиков и, следовательно, затраты на складирование.

Преимущества для вас

• Универсальная идентификация объектов даже в грязной среде
  • Бесконтактное обнаружение любых материалов, поверхностей, цветов и прозрачности
  • Нечувствительность к пыли, внешнему  свету или влаге
• Высокая безопасность процесса благодаря быстрым и надежным результатам измерения
  • Большой диапазон измерения до 6000 мм
  • Высокое разрешение до 0,1 мм
  • Очень узкие углы звукового луча для обнаружения и измерения в отверстиях всего 3 мм
• Простота встраивания и гибкость благодаря большому разнообразию версий
  • Полный ассортимент круглых и прямоугольных ультразвуковых датчиков для измерения расстояния
  • Простая настройка диапазона измерения с помощью потенциометра, кнопки обучения, дистанционного входа для обучения или qTeach

Технология

Функциональность ультразвуковых датчиков

Измерение расстояния основано на измерении времени пролета. Датчик рассчитывает время между отправкой и получением отраженного звукового сигнала.
Преимущество: Невосприимчивость к влаге, свету, пару или цвету объекта

Монтаж ультразвуковых датчиков

Ультразвуковые датчики

обеспечивают высокую степень гибкости при установке. Узнайте больше о том, что следует учитывать при монтаже ультразвуковых датчиков.

Загрузки

показать все

• Технический отчет – Надежное измерение уровня – Ультразвуковые датчики UR18 с гибкой настройкой параметров и функциями фильтрации

  • ЭТО (pdf | 163 КБ)

  • DE (pdf | 163 КБ)

  • RU (pdf | 161 КБ)

  • Франция (pdf | 163 КБ)

• Отчет о применении — на расстоянии — заметно лучше

  • DE (pdf | 146 КБ)

  • RU (pdf | 585 КБ)

• Отчет о применении – измерительные датчики для регулирования сложных процессов промышленной автоматизации

  • DE (pdf | 519 КБ)

  • RU (pdf | 514 КБ)

  • Франция (pdf | 568 КБ)

• Технический отчет – Датчики в автоматизации лабораторий: гарантия безопасности процесса

  • DE (pdf | 1 МБ)

  • Франция (pdf | 1 МБ)

  • RU (pdf | 1 МБ)

• Отчет о применении — Ультразвуковые датчики, устойчивые к агрессивным средам

  • DE (pdf | 180 КБ)

  • RU (pdf | 124 КБ)

  • Франция (pdf | 115 КБ)

• Отчет о применении — точное измерение уровня с помощью ультразвуковых датчиков

  • DE (pdf | 119 КБ)

  • Франция (pdf | 114 КБ)

  • RU (pdf | 117 КБ)

• Отчет о применении — датчики IO-Link — инновации с реальной добавленной стоимостью

  • DE (pdf | 130 КБ)

  • RU (pdf | 129 КБ)

  • Франция (pdf | 137 КБ)

Вас также может заинтересовать

Ультразвуковые датчики уровня

Датчики уровня

Ультразвуковые датчики

Обнаружение объекта

Лазерные датчики расстояния

Оптическое измерение расстояния

Радарные датчики

Измерение расстояния

Наверх

Измерение расстояния: лазерное или ультразвуковое?

В этой статье мы обсудим различия между ультразвуковыми и лазерными принципами измерения, сложные приложения, которые подчеркивают это, и обзор возможных решений.

Во многих процессах требуется автоматизация в виде измерения расстояния. Это дает больше контроля и понимания в процессе. Кроме того, повышается точность, надежность и эффективность. Примеры:

• Грузовик, который задним ходом движется к погрузочной платформе
• Определение положения захвата по отношению к контейнеру
• Определение расстояния судна до причала, стоянки и причала
• Измерение уровня в бункере
• Измерение уровня в резервуаре

Все это отличные приложения, но какой датчик выбрать? На чем основан этот выбор?

В этой статье мы обсудим различия между ультразвуковыми и лазерными принципами измерения, сложные приложения, которые подчеркивают это, и обзор возможных решений.

Что такое лазерный свет?

Лазер легкий, но очень мощный. Это связано с тем, что световые частицы в лазерном свете расположены гораздо ближе друг к другу, чем в обычном свете. Характерной чертой лазерных датчиков является то, что лазерные датчики изготавливаются как в видимом, так и в невидимом спектре. Это означает, что существуют инфракрасные и видимые красные лазеры. Лазерный свет можно использовать для точного измерения очень малых, но также и очень больших расстояний. Здесь применяются следующие методы: «время пролета» и «фазовый сдвиг».

Лазеры должны следовать тем же правилам, что и обычный свет, что делает их преимущества и недостатки несколько схожими. Преимуществами являются, помимо прочего, высокая скорость, очень высокая точность и четкая фокусировка на небольших поверхностях. Когда дело доходит до измерения размеров, лазеры применимы как на очень малых, так и на очень больших расстояниях.

Недостатками использования света являются восприимчивость к окружающему свету, (ограниченная) отражательная способность или слишком большой рельеф на поверхности измерения/обнаружения и объектах, пропускающих свет. Все это может стать препятствием для излучаемого датчиком света.

Что такое ультразвук?

Ультразвук — это область звукового спектра. Другими словами: вибрации, распространяющиеся по воздуху. Что характеризует ультразвуковой звук, так это то, что он не воспринимается человеческим ухом. В природе этот звуковой спектр используется, например, дельфинами и летучими мышами. Специально для обнаружения, связи и определения расстояний до объектов.

Использование звука дает преимущества, но также и некоторые недостатки. К преимуществам относятся: невосприимчивость к цвету, блеску и прозрачности объектов, очень хорошее измерение твердых и жидких тел и отсутствие помех при измерении объектов с грубой или тонкой структурой.

Что касается недостатков, ультразвуковой звук имеет меньший диапазон и большую восприимчивость к звукопоглощающим материалам или поверхностям, таким как пена и ткань.

Какие приложения требуют лазерного излучения или ультразвука?

Вышеупомянутое фундаментальное описание ультразвука и лазерного излучения помогает перевести эти свойства на практические методы. Ниже приведен ряд промышленных применений, где ультразвук или лазерный свет обеспечивают решение.

Измерение прозрачных объектов

Прозрачные объекты, такие как пластиковая бутылка, обладают свойством пропускания света. Если для измерения расстояния до бутылки будет использоваться лазер, возникнут проблемы из-за отсутствия отражения лазерного луча, который должен быть получен датчиком. Ультразвуковой датчик, однако, является для этого очень подходящим решением: излучаемый звук не проходит через упаковку и, таким образом, отражается. Это позволяет выполнить измерение, чтобы датчики могли определить расстояние до бутылки.

Высокая точность

Иногда необходимо проводить измерения на поверхностях, форма которых сильно различается. Подумайте о профилях шин, которые нужно измерять на расстоянии. Использование ультразвукового датчика здесь менее подходит, так как чем больше расстояние, тем менее точно измерение. Лазерный свет, с другой стороны, обладает необходимой точностью, чтобы достичь и, таким образом, измерить эти отверстия. Это позволяет определять профиль шины с точностью до микрометра, чтобы можно было отследить износ или дефекты продукта.

Измерение на разных цветах

В упаковочной промышленности материалы и упаковка продуктов бывают самых разных цветов. Не каждый цвет имеет одинаковую отражательную способность, а это означает, что один цвет отражает больше, чем другой. Мы часто замечаем это, когда носим черную рубашку в летний день: на солнце нам жарче, чем человеку в белой рубашке. Это связано со степенью отражения. Лазерный свет, как и любой другой свет, подвержен этому, потому что не каждый цвет одинаково хорошо отражает обратно к датчику. Поэтому предпочтительным является ультразвуковой датчик, нечувствительный к цвету упаковки.

Измерения в (очень) больших масштабах

Диапазон, пожалуй, самый важный фактор, когда речь идет об измерении (расстояния). Ультразвуковые датчики достигают до 8000 мм (или 8 метров) и поэтому могут использоваться на самых малых и средних расстояниях. Лазерные датчики начинаются с максимального диапазона измерения 10 см и доступны даже до 3000 метров (или 3 км). Лазеры дальнего действия можно использовать для малых, средних и (очень) больших расстояний. Подумайте об измерении уровня в бункере.

Звукопоглощающие материалы

В текстильной промышленности используются все виды материалов от хлопка до шерсти и от синтетических материалов до необработанных тканей. Материалы с открытой структурой часто обладают звукопоглощающим свойством. Это гарантирует, что при измерении ультразвуковым датчиком звуковые колебания меньше или совсем не отражаются на датчике. Это серьезно влияет на диапазон измерения. Лазер является здесь распространенным решением, потому что он может выполнять безошибочные измерения этих типов материалов без существенного влияния на диапазон измерения (кроме цвета).

Что выбрать?

Ниже мы разместили поставляемые нами ультразвуковые и лазерные датчики на раскладных столах и сравнили их с точки зрения диапазона измерения, дополнительных функций и удобства использования в различных приложениях.

Ультразвуковые датчики

Ультразвуковые датчики расстояния
	Диапазон измерения	Дополнения	Удобство использования в различных приложениях
Нано серия	350 мм	Самый маленький ультразвуковой датчик M12 в мире	Измерения с небольшим монтажным пространством Измерения на малых расстояниях на различных твердых или жидких поверхностях
Серия Pico+TF	1300 мм	Тефлоновый слой вокруг преобразователя для химической стойкости	Измерения в средах с химическими материалами Ультразвуковые измерения расстояния среднего диапазона
Серия UK6	1200 мм	Короткий пластиковый или металлический корпус M18	Для приложений с меньшим монтажным пространством Измерение ближнего расстояния
Серия UK1	2 200 мм	Цилиндрические корпуса M18 из пластика или металла с кнопкой обучения	Простое обучение для применения в больших масштабах Универсальность за счет нескольких конфигурируемых выходов
Серия UQ1	1200 мм	Кубический корпус с сенсорной головкой M18	Для установки под прямым углом
Серия Lpc+	1000 мм	Температурная компенсация для автоматической адаптации к температуре окружающей среды и интерфейсу IO-Link.	Измерения расстояний среднего диапазона; Измерение расстояний в средах с изменяющейся температурой
Серия Неро	1000 мм	Пластиковый корпус M18, доступен в обычном и прямоугольном корпусе	Ультразвуковые измерения расстояний среднего диапазона Доступен в виде прямоугольного датчика для приложений с ограниченным монтажным пространством
Серия CRM+	6000 мм	Специальный защитный слой фольги поверх преобразователя	Ультразвуковые измерения расстояния большого диапазона Измерения в средах с химическими веществами и грязью, которые могут покрыть датчик и повлиять на его работу
Серия микрофонов	6000 мм	Корпус M30 из нержавеющей стали для сложных условий и автоматической синхронизации при использовании нескольких датчиков	Ультразвуковые измерения расстояния на большом расстоянии Измерения в сложных условиях
Серия Mic+	6000 мм	Корпус M30 из нержавеющей стали для сложных условий и автоматической синхронизации при использовании нескольких датчиков	Ультразвуковые измерения расстояния на большом расстоянии Измерения в сложных условиях
Серия Wms	6000 мм	Триггерный ввод и эхо-выход	Ультразвуковое измерение расстояния на большие расстояния Для применений, в которых ультразвуковой датчик должен постоянно контролироваться (триггерный вход) и считывать измерения (эхо-выход)
Скс серии	150 мм	Очень компактный прямоугольный корпус и поддержка IO-Link	Критические ультразвуковые измерения расстояний Хорошая альтернатива для небольших измерительных приложений
Серия ZWS	700 мм	Самые компактные прямоугольные ультразвуковые датчики с очень высокой частотой переключения (250 Гц) и кнопкой обучения	Для высокоскоростных измерений Для приложений с очень малым монтажным пространством; Крупномасштабные системы, где необходимо быстрое обучение
Серия LCS	1300 мм	Компактный кубический корпус, автоматическая синхронизация и мультиплексный режим	Применения для измерения среднего диапазона с несколькими датчиками Применения, в которых используется большое количество датчиков в одной области
Серия LCS+	6000 мм	Компактный кубический корпус, поддержка IO-Link, автоматическая синхронизация и мультиплексный режим	Измерительные приложения среднего диапазона с несколькими датчиками Приложения, в которых используется большое количество датчиков в одной области Менее удобная реализация за счет поддержки IO-Link
Серия HPS+	3400 мм	Преобразователь с тефлоновой пленкой для защиты от агрессивных химикатов, корпус из нержавеющей стали, повышенная гигиеничность	Использование в средах с агрессивными химическими веществами Использование в средах с нормальным давлением и избыточным давлением Для использования в гигиенических отраслях промышленности, таких как производство продуктов питания и напитков, фармацевтической и медицинской промышленности.
Серия ПМС	1000 мм	Корпус, соответствующий требованиям ECOLAB, FDA и EHEDG	Для использования в средах с химическими материалами, агрессивными чистящими средствами и с высокими требованиями к гигиене

Лазерные датчики

Лазеры дальнего действия
Лазер серии 1000	110 м на естественных поверхностях и 800 м на рефлекторе	Поддержка нескольких промышленных интерфейсов и очень высокая скорость измерения (20 кГц)	Приложения с очень высокими скоростями. Интеграция в большинство существующих и новых систем за счет поддержки наиболее распространенных промышленных интерфейсов.
ЛАМ 34 серии	30 м на естественных поверхностях и 250 м на рефлекторе	Очень высокая частота переключения (30 кГц), безопасный для глаз инфракрасный лазер	Применения, в которых люди часто работают рядом с лазером; Очень высокие измерительные приложения (30000 измерений в секунду)
Серия LAM 50	30 м на естественных поверхностях и 150 м на рефлекторе	Варианты внутреннего обогрева, несколько интерфейсов.	Для использования в приложениях с температурой окружающей среды от -40°C Для интеграции в существующие и новые системы
Серия SP1200	600 м на поверхностях с ограниченной отражательной способностью и 1200 м на отражателе	Точечный лазер для визуального выравнивания, очень большой диапазон измерения	Для приложений с большим диапазоном измерений Для приложений, где важна точная центровка
Серия LAM 70	70 до 125 на естественных поверхностях и 270 м на рефлекторе.	Очень компактный корпус, переключение между несколькими точками измерения, модульная функциональность	Применение в качестве лазерного модуля в лидарной системе Применения с ограниченным монтажным пространством Применения, в которых необходимо одновременно контролировать несколько точек измерения
Серия LAM 5	5,11 — 6 м 5,12 — 5 м 5,13 — 5 м 5,14 — 5 м 5,15–14 м 5,21–70 м	Kostenefficiënte oplossing, Дополнительные функции тандема и предотвращения столкновений	Менее критичные приложения, требующие преимуществ лазеров; Применимость в критически важных приложениях, таких как мостовые краны
ЛАМ серии 300	300 м на естественном покрытии и 3000 м на мишени	Два коммутационных выхода, что позволяет работать в оконном режиме; Очень высокий диапазон измерения	Применения в очень широком диапазоне измерений, такие как измерение уровня в зернохранилище или управление судами при стоянке и швартовке; Приложения, в которых необходимо подавить передний план и/или фон

Прямая поддержка от эксперта

Наши сотрудники готовы предоставить вам лучший совет.
