Умный насос для воды принцип работы. Умные насосы: принцип работы, преимущества и критерии выбора — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работают умные насосы для водоснабжения. Какие преимущества они дают. На что обратить внимание при выборе умного насоса для дома или дачи. Какие виды умных насосов бывают и для каких задач они подходят.

Содержание

Что такое умный насос и как он работает

Умный насос для водоснабжения — это современное устройство, оснащенное электронной системой управления, которая позволяет автоматизировать работу насоса и оптимизировать его производительность. В отличие от обычных насосов, умные модели могут самостоятельно регулировать свою работу в зависимости от текущих потребностей системы водоснабжения.

Основные компоненты умного насоса:

Насосный агрегат (центробежный, вихревой или другой тип)
Электродвигатель с частотным преобразователем
Микропроцессорный блок управления
Датчики давления, расхода, температуры
Программное обеспечение для управления

Принцип работы умного насоса заключается в следующем:

Датчики постоянно измеряют параметры системы — давление, расход воды, температуру.

Микропроцессор анализирует полученные данные.
На основе анализа блок управления регулирует частоту вращения двигателя насоса через частотный преобразователь.
Производительность насоса автоматически подстраивается под текущие потребности системы.

Такой принцип позволяет насосу работать с оптимальной эффективностью в любых условиях.

Преимущества умных насосов перед обычными моделями

Использование умных насосов дает ряд существенных преимуществ по сравнению с традиционными насосами:

Экономия электроэнергии до 50% за счет работы на оптимальных режимах
Стабильное давление в системе водоснабжения
Защита от сухого хода и перегрузок
Плавный пуск и остановка насоса
Увеличенный срок службы оборудования
Возможность удаленного мониторинга и управления
Автоматическая диагностика неисправностей

Благодаря этим преимуществам умные насосы позволяют снизить затраты на эксплуатацию системы водоснабжения и повысить ее надежность.

Виды умных насосов и их применение

На рынке представлены различные типы умных насосов, предназначенные для решения разных задач:

1. Поверхностные насосы

Устанавливаются на поверхности земли рядом с источником воды. Подходят для водоснабжения из неглубоких скважин и колодцев (до 8-10 м).

2. Погружные насосы

Монтируются непосредственно в скважину или колодец. Используются для глубоких скважин (более 10 м) и обеспечения высокого напора.

3. Циркуляционные насосы

Применяются в системах отопления и горячего водоснабжения для циркуляции теплоносителя.

4. Канализационные насосы

Предназначены для перекачки сточных вод и жидкостей с твердыми включениями.

5. Многонасосные установки

Состоят из нескольких насосов, работающих согласованно под управлением единого контроллера.

При выборе типа насоса важно учитывать конкретные условия эксплуатации и требования к системе водоснабжения.

Как выбрать умный насос для дома или дачи

При подборе умного насоса для частного дома или дачи следует обратить внимание на следующие критерии:

Производительность насоса (л/мин) — должна соответствовать потребностям системы
Напор (м) — зависит от глубины источника воды и высоты подъема
Мощность электродвигателя (кВт) — влияет на энергопотребление
Диапазон регулирования оборотов — чем шире, тем экономичнее работа
Защитные функции — от сухого хода, перегрева, скачков напряжения
Возможности удаленного управления — через смартфон, Wi-Fi
Простота настройки и эксплуатации
Надежность и долговечность конструкции

Также важно учесть особенности вашей системы водоснабжения — глубину скважины, расстояние до точек водоразбора, необходимое давление и т.д.

Монтаж и настройка умного насоса

Установка умного насоса требует определенных знаний и навыков. Процесс монтажа включает следующие этапы:

Подготовка места установки насоса
Подключение насоса к трубопроводам
Электрическое подключение насоса и датчиков
Настройка параметров работы через панель управления
Проверка работоспособности системы

Важно соблюдать все требования производителя по монтажу и подключению оборудования. Если у вас нет опыта в установке насосов, лучше доверить эту работу профессионалам.

После монтажа необходимо правильно настроить параметры работы насоса:

Заданное давление в системе
Диапазон регулирования частоты вращения
Пороговые значения для защитных функций
Режимы работы (постоянное давление, пропорциональное и т.д.)
Параметры удаленного управления (если есть)

Грамотная настройка позволит максимально эффективно использовать возможности умного насоса.

Обслуживание и эксплуатация умных насосов

Несмотря на высокую степень автоматизации, умные насосы также требуют определенного обслуживания:

Регулярный осмотр насоса и соединений на предмет утечек
Проверка и очистка фильтров грубой очистки
Контроль параметров работы через панель управления
Сезонное обслуживание (подготовка к зиме, запуск весной)
Замена изношенных деталей по мере необходимости

При правильной эксплуатации умные насосы способны прослужить 10-15 лет и более. Важно своевременно реагировать на сообщения системы диагностики о возможных неисправностях.

Перспективы развития умных насосных систем

Технологии умных насосов продолжают активно развиваться. Основные тенденции в этой области:

Повышение энергоэффективности насосов
Расширение возможностей удаленного управления и мониторинга

Интеграция с системами «умного дома»
Использование искусственного интеллекта для оптимизации работы
Применение новых материалов для увеличения надежности

В будущем умные насосы станут еще более автономными и эффективными, что позволит сделать системы водоснабжения максимально комфортными и экономичными.

Автоматика для насосов водоснабжения – три поколения, принципы работы и отличительные особенности

Содержание:

Поколения автоматики для водяных насосов
Как подключить автоматику

Насос, установленный в скважину или колодец, для перекачки воды в системе домашнего локального водопровода, это всего лишь прибор, который качает воду. Сам же водопровод – это трубная разводка с переходниками и распределителями. То есть, водопроводная система загородного дома – простейшая схема. Но чтобы она работала эффективно, необходимо в нее установить блок управления. По сути, это всего лишь автоматика для насосов водоснабжения, которая регулирует работу насоса. А точнее, включает и отключается его по мере необходимости.

Реле давления разного типа

Данная необходимость возникает в том случае, если открывается какой-либо потребитель, значит, насос надо включить. И он выключается, когда потребление воды прекращается. То есть, блок автоматического управления водяным насосом работает от того, падает ли давление воды в трубной разводке водопровода или нет. Без него насос пришлось бы включать и отключать вручную. Конечно, наличие накопительного бака решает некоторые проблемы с давлением в водопроводе, особенно, если его установить выше уровня установки потребителей. Но даже в этом случае пришлось бы наполнять его, включая насос вручную. И отключать пришлось бы самостоятельно, контролируя наполнение емкости.

Блок управления решает это проблему в плане полного отсутствия присутствия человека в процессе подачи воды на потребители в доме. К тому же нет необходимости устанавливать в систему локального водопровода сложные устройства и приборы. Автоматические системы для водоснабжения дачи или загородного коттеджа не отличаются сложность, да и цены у них умеренные. То есть, вложив небольшие деньги в покупку, к примеру, автоматики для погружного насоса, вы решаете проблему постоянной подачи воды в дом с определенным давлением.

Поколения автоматики для водяных насосов

Необходимо отметить, что блоки управления водяным насосом на даче делятся по поколениям. То есть, какие-то были изобретены раньше других. И с каждым разом в автоматике появлялись дополнительные опции и функции. Но надо отметить, что принцип работы у всех блоков в независимости от поколения один и тот же.

Чтобы разобраться в данном вопросе, хотелось бы рассмотреть самый простейший элемент автоматической системы управления насосами, который называется реле давления.

Реле давление в схеме с гидроаккумулятором

Внимание! Блок автоматики в виде реле давления требует наличие в водопроводной системе такого элемента, как гидроаккумулятор. Без него говорить об эффективной работе реле не приходится.

Чтобы разобраться в том, как работает реле давления, надо понять принцип работы самого гидроаккумулятора.

По сути, это металлический бак, в котором установлена резиновая мембрана в виде груши. В нее и будет закачиваться вода.
Между баком и грушей остается пространство, которое заполняется в заводских условиях воздухом под давлением 1,5 атм.
Вода расширяет мембрану, стенки которой сжимают воздух до максимального давления 6 атм. То есть, сжатый воздух будет давить на грушу, выталкивая из нее воду.

Так вот реле давления настраивается на две позиции (нижнюю и верхнюю), с помощью которых будет соответственно включаться или отключаться насос. Закачал он воду в бак до определенного давления, сработало реле, он отключился. Воздух, выдавливая воду, снижает свое давление до определенного уровня, после чего включает насос. Система работы нехитрая, но она и лежит в основе реле водяного насоса. То есть, это устройство из двух позиций, которые можно настроить.

Двум позициям соответствуют малая и большая пружины реле. Для настройки включения станции (нижний уровень давления) используют большую пружину, а для настройки выключения (верхний уровень давления) малую. Регулирование верхнего и нижнего пределов реле давления насосной станции осуществляется ослаблением или закручиванием гаек, которые сжимают или разжимают пружины. Все регулировки необходимо производить с осторожностью. Обычно заводские настройки обеспечивают оптимальный режим работы, но иногда необходимо вмешательство, если с реле возникают проблемы.

Положение реле регулирует включение и отколючение насоса

Сегодня производители автоматических систем предлагают различные устройства, которые могут работать и без гидроаккумуляторов. Они снабжены дополнительными функциями, но принцип работы у них точно такой же. Просто в водопроводную сеть устанавливают датчики, которые отслеживают давление в трубопроводе, реагирую на его падение или повышение.

Необходимо отметить, что современная автоматика для скважины с погружным насосом может контролировать полностью все процессы, связанные с водоснабжением дачи на загородном участке, или частично только некоторые ее функции. Есть предложения более сложных систем, которые не только контролируют работу водопровода, но и программируют ее по заданным параметрам.

Более сложные автоматические системы, установленные к насосам, могут контролировать конкретные функции агрегата. К примеру, перегрев его двигателя или работу вхолостую. То есть, они реагируют на неправильную работу установки, которая может привести к поломке, а значит, к непредвиденным денежным расходам.

Итак, перейдем к рассмотрению блоков управления погружными и поверхностными насосами, которые делятся на три поколения. Сразу обращаем ваше внимание на тот факт, что все они делятся не только по сложности схемы управления, но и по типам выполняемых конкретно поставленных задач.

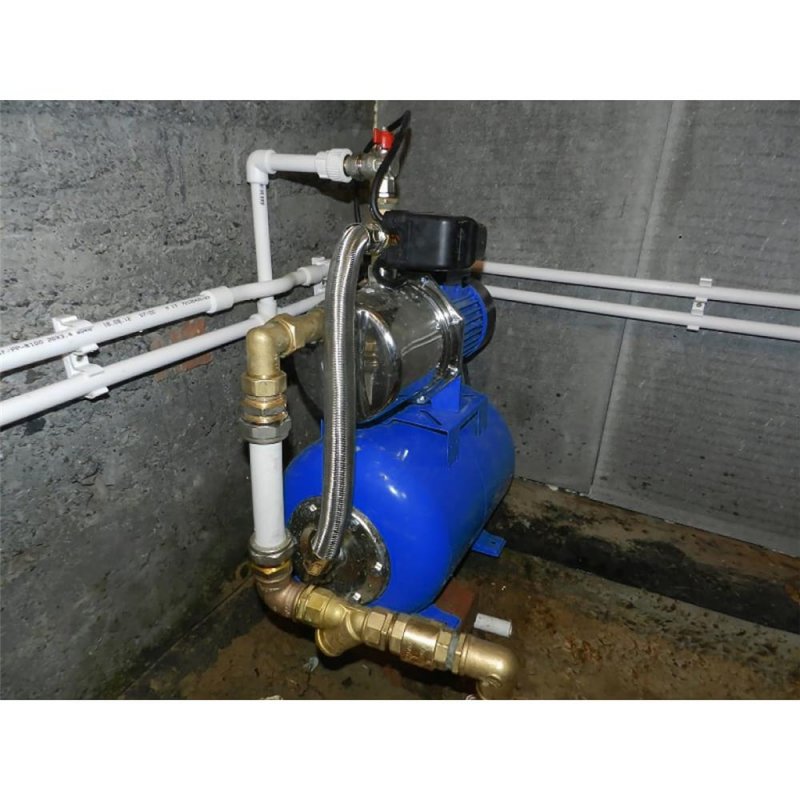

Реле в насосной станции

Автоматика первого поколения

К этому типу автоматики относятся:

реле давления;
выключатель сухого хода;
поплавковый выключатель.

Это простейшие приборы, которые не могут организовать работу водопроводной системы в полном автоматическом режиме. Честно говоря, никто таких требований им и не ставил.

О реле давления выше уже говорилось. Напомним, что это дешевый и удобный в использовании элемент. Выходит из строя он редко, но даже в этом случае заменить его новым – не проблема. Конечно, единственный его минус – это требование наличия гидроаккумулятора. То есть, без него реле с поставленными задачами вряд ли справится.

Что касается поплавкового выключателя, то это уникальный прибор, который отключает и включает насос в зависимости от уровня выкачиваемой воды в колодце. Колодезные насосы с автоматикой данного типа могут быть использованы как в колодцах, так и в скважинах. Основное к ним требование – это наличие свободного пространства для самого выключателя. Ведь он работает по принципу коромысла, поднимаясь или опускаясь вдоль самого насосного агрегата.

Колодезные насосы с поплавковым выключателем

Как только поплавок опускается вниз до определенного уровня, насос тут же отключается. То есть, работать вхолостую он не будет. Уровень воды в колодце начинает подниматься, значит, поднимается и сам поплавок. Это сигнал к тому, что насос может начинать качать воду. Весь смысл данного устройства заключается именно в том, чтобы не дать насосу работать без воды. Ведь именно она является охлаждающей жидкостью, которая снижает температуру электродвигателя и вращающихся деталей.

И последний в этом поколении – блокиратор сухого хода. Обычно его используют только в поверхностных насосах. Он останавливает насос в том случае, если внутри агрегата нет жидкости.

Автоматика второго поколения

Управление водяными насосами автоматикой второго поколения – это более серьезная схема, в которой установлены различные датчики, сбрасывающие сигналы на микросхему. Последняя и контролирует все процессы, связанные с водоснабжением загородного дома. Сами датчики устанавливаются и на насос, и в трубопроводы, и в накопительные емкости, и в другие ответственные места домашней водопроводной сети.

Сам же блок в основном выполняет функции реле давления. Просто для него уже нет необходимости устанавливать гидроаккумулятор. Он будет включать насос, как только будет открыт один из потребителей. То есть, давление воды внутри водопровода будет падать, что и станет причиной включения прибора.

Электронное реле давления с тонкой настройкой параметров

Правда, данный контролер водяного насоса снабжается и дополнительными датчиками, а значит, и функциями. К примеру, он может контролировать:

температуру перекачиваемой жидкости;
температуру электродвигателя насоса;
присутствие сухого хода;
уровень жидкости в колодце или скважине.

Он также может среагировать на аварийную ситуацию в системе водоснабжения. И это, скажем прямо, не все функциональные возможности. Что касается недостатков, то в первую очередь эти блоки управления стоят дороже, они требуют более тонкой настройки, большое количество датчиков – это повышение риска выхода из строя одного из них.

Автоматика третьего поколения

Про эти устройства можно сказать так – они создают умные насосы для скважины. Стоит такая автоматика недешево, но свою стоимость они отрабатывают сполна. По сути, это все та же электронная автоматика, но с более расширенным функционалом.

В основе ее лежит возможность настраивать работу электродвигателя насосного агрегата. Необходимо отметить, что моторы насосов работают в одном режиме, то есть, вращаются с одинаковой скоростью. Изменить скорость вращения вручную невозможно. А в некоторых ситуациях это изменение просто необходимо. К примеру, открыт один из потребителей, автоматика тут же включает насос на полную мощность, которой бы хватило сразу на все потребители. То есть, такая мощности для одного крана просто не нужна.

Блок автоматики последнего поколения

Блок автоматики третьего поколения не только отреагирует на падение давления в трубопроводе, но и определит, какова скорость падения, чтобы включить насос в определенном режиме. А делается это просто – в зависимости от напряжение подающего тока. Включили один кран, подали сниженное напряжение, включили все потребители, подали максимально возможное напряжение.

То есть, автоматика для вибрационных, центробежных насосов (и других моделей) третьего поколения может регулировать электрический ток. Чем меньше напряжения на моторе, тем медленнее он вращается.

Как подключить автоматику

Надо обязательно разобраться с управлением водяными насосами – схемой их подключения. В принципе, все устройства приходят с насосами в комплекте и являются их неотъемлемой частью. К примеру, такие блоки, как поплавковый выключатель или температурный датчик – это встроенные в сам прибор приспособления.

Только реле давление приобретается, как отдельный элемент. Его устанавливают в гидроаккумулятор. Что касается звукозащитных устройств для погружных и поверхностных насосов, блоков третьего поколения, то их устанавливать своими руками не рекомендуется. Слишком тонкая у них настройка, плюс, непростая схема подключения с большим количеством всевозможных датчиков.

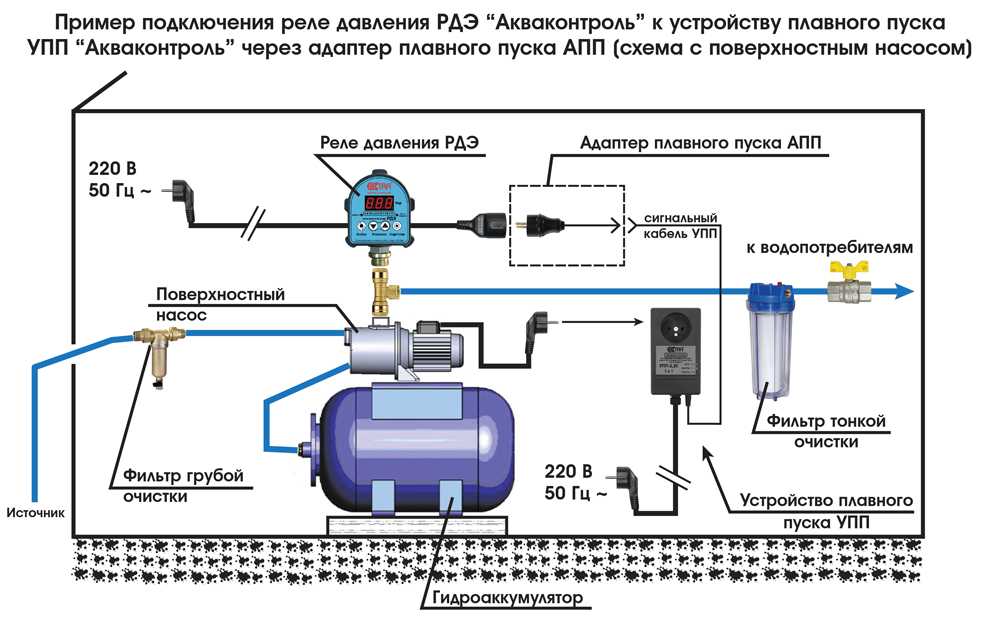

Одна из схем управления насосом через датчики

Итак, поверхностные и погружные автоматические насосы для колодцев и скважин – это реальная возможность организовать автоматическую водопроводную сеть, работающую, как обычный центральный водопровод. Небольшие вложения, и за городом работает полноценный водопровод с забором воды из скважины или колодца.

Не забудьте оценить статью:

Водяной Насос для Дома: Описание, Виды, Критерии Выбора

Большинство жителей частных домов или владельцев дач сталкивается с вопросами добычи воды или водоотведения. Для удобного проживания или комфортного дачного отдыха водяной насос для дома необходим.

Содержание:

Сферы применения
Принцип работы
Плюсы центробежных вариантов
Консольный центробежный вариант
Поверхностные вихревые
Вибрационный
Глубинный погружной
Дренажный
Циркуляционный
Ручной насос
Выбор по назначению
Первые признаки поломки устройства
- - Все про насосы Как выбрать насос и какие бывают

Сферы применения

Обилие выбора

Область использования таких устройств достаточно обширна:

водоснабжение частного дома или дачи
полив земельного участка
перекачка жидкостей
пожаротушение
дренажные работы
осушение заболоченных участков и водоемов

Также водяные насосы помогают в случаях, когда напора воды недостаточно для нормального функционирования водопровода.

Читайте также: Делаем мощную антенну для 3G и 4G сигнала с радиусом действия 40 км своими руками

Принцип работы

Схема работы

Принцип работы у водяных помп разных модификаций особо не отличается, однако конструкция и комплектация имеет свои нюансы.

При низком давлении вода переходит в специальный вакуумный отсек, откуда по патрубку мощным потоком вливается в шланг или трубу. Чтобы преодолеть сопротивление гидравлики, система должна обладать достаточной мощностью, чтобы давление было оптимальным для полноценной работы.

Разница в конструкции определяется способом создания вакуума:

центробежные
вихревые
вибрационные
дренажные
циркуляционные

По расположению, относительно «зеркала» воды, также отличаются.

Выделяют две группы:

Погружные, размещенные непосредственно в резервуаре с жидкостью
Поверхностные, располагающиеся неподалеку от резервуара

Популярностью пользуются дренажные, скважинные, колодезные модели и мотопомпы.

Читайте также: Делаем водяной насос ? своими руками, который качает воду ? без электричества⚡!

Плюсы центробежных вариантов

Широкая сфера применения делает такую конструкцию универсальной для применения как в частном доме, так и в промышленных масштабах. Основной принцип работы состоит в движении воды и создании напора с помощью центробежной силы. Специальные вращающиеся элементы захватывают и как бы прижимают воду к стенкам помпы, после чего происходит выброс через входное отверстие.

Центробежный насос пригодиться, если нужно решить проблемы с поливом участка или водоснабжением дома

В магазинах предложен большой ассортимент центробежных моделей:

погружные
поверхностные
консольные одно- и многоступенчатые
вертикальные
горизонтальные

Преимущества центробежного насоса:

Качественная работа даже при экстремально высоких температурах (есть модели, выдерживающие до 350 °С).
Долгий срок службы
Высокий КПД, который выгодно отличает такую модель от других типов насосов.
Возможность установки дополнительной автоматики
Компактные размеры, позволяющие легко установить помпу даже в узкой скважине или труднодоступном месте

Единственный минус центробежного насоса – возможность работы только с чистой водой, поэтому его нужно беречь от попадания примесей.

Читайте также: Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Консольный центробежный вариант

Один из распространенных типов для водоснабжения частного дома или дач. Одноступенчатые модели подходят для работы с жидкостями, содержащими твердые примеси небольшого размера. Многоступенчатые помпы, помимо выполнения основной функции, создают мощный водяной напор.

Читайте также: Лучшие электрические котлы | ТОП-15: Рейтинг 2022 + Отзывы

Поверхностные вихревые

Поверхностный насос для скважины

Такой вид водяных насосов применяют для повышения напора в системе и отопления, что делает его пригодным также и для пожаротушения. Из-за высокого шумового фона такой тип помпы лучше использовать в техническом помещении. Принцип их работы заключается в создании водяной воронки (вихря) при помощи специального колеса.

По сравнению с центробежным типом, вихревая модель дает более мощный напор и при этом отличается габаритами. Также плюсом можно назвать его устойчивость к попаданию воздуха в систему. Но есть и недостаток – конструкция чувствительна к примесям, в том числе и мелким, их попадание в большом количестве обычно приводит к выходу из строя.

Читайте также: Лучшие фильтры для воды. ТОП-20: Рейтинг 2022 + Отзывы

Вибрационный

Принцип работы основан на действии электромагнита

При подаче тока на обмотку магнита, он притягивает специальный якорь, который затем возвращается в исходную позицию.

Давление понижается, и вода без труда попадают в гидравлическую систему. Когда давление повышается, жидкость выходит через патрубок. Бесперебойная подача обеспечивается диафрагмой. Всего лишь за 1 секунду происходит около 100 колебаний якоря и поршня.

В процессе работы, вода выталкивается, из-за возникающих вибраций, через патрубок в общий трубопровод. Эта модель пользуется популярностью за счет отсутствия вращающихся элементов, благодаря чему такое оборудование работает дольше. Есть и небольшой минус — невозможность установки в скважинах маленького диаметра.

Читайте также: Глоксиния или Синнингия? Описание, виды, выращивание из семян или клубня, уход, размножение (50 Фото & Видео) +Отзывы

Глубинный погружной

Глубинная погружная модель

При большой глубине колодца или скважины, с которыми не справляются поверхностные модели, используют погружные устройства, установленные непосредственно в самом источнике. Такое устройство изготовлено из антикоррозийного материала, например, из нержавеющей стали. Мотор устройства охлаждается за счет прогоняемой жидкости.

Один из зарекомендовавших себя погружных моделей — дренажный насос Makita PF1110

Несмотря на свой небольшой вес (5,9 кг) и габариты, имеет высокую производительность — 15000 л/ч. Оптимален для откачивания воды из колодцев, бассейнов, ям и затопленных помещений.

Makita PF1110 можно погружать до 5 м. Он умеет удобную ручку для переноса. Купить данную модель и посмотреть другие погружные насосы вы можете в каталоге интернет-магазине Conrad.

Читайте также: Устройство колодца на даче своими руками: подробная инструкция, водопровод из колодца, оригинальные идеи декоративного оформления (75 Фото & Видео) +Отзывы

Дренажный

Сфера применения этой модели – откачка сточных вод, в том числе и жидкости с крупными включениями.

Имеет следующие преимущества:

долгий срок эксплуатации
компактный, мобильный
отсутствие специальных требований к обслуживанию
поплавковый механизм, автоматически отключающий устройство при отсутствии жидкости

Фекальный дренажный насос необходим на дачном участке или в частном доме. Он имеет подходящие технические характеристики для непрерывной работы в канализационной системе.

Некоторые модели имеют дополнительные измельчители для крупных частиц, что исключает проблемы с отводом сточных вод

Читайте также: Дизайн кухни совмещенной с гостиной | ТОП-100 Идей для частного дома или квартиры (110+ Фото & Видео) +Отзывы

Циркуляционный

Для усиления давления в отопительной системе, с целью экономии электроэнергии, используют циркуляционную помпу. Он также дает возможность регулировки параметров отопления.

При покупке учитывают уровень энергопотребления, шума и срок эксплуатации

У большинства моделей предусмотрены возможность регулировки частоты вращения основного вала, что приводит к понижению энергозатрат, шума и увеличению срока службы. Частое обслуживание не потребуется, при правильном подборе модификации.

После установки нужно убедиться, что в системе отсутствует воздух. В противном случае срок службы помпы может существенно сократиться.

Читайте также:

Навес из поликарбоната во дворе частного дома (250 ФОТО ИДЕЙ) — красивый вид, удобство и практичность
Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи которые можно реализовать Своими руками
Мангал из кирпича своими руками: Пошаговая инструкция, чертежи (25+ Фото)
Банные печи с баком для воды: устройство и принципы работы, типы, выбор модели, самостоятельное изготовление
Вытяжки для кухни с отводом в вентиляцию: делаем выбор по нескольким факторам

Читайте также: 12 Лучших вариантов обивки для дивана: обзор рейтинговых материй, критерии выбора при покупке +Отзывы

Ручной насос

Ручной стационарный вариант

Отличное решение для мест, где отсутствует электричество. Прокачка воды, в данном случае, происходит за счет движения поршня. Большинство из ручных помп имеют двухстороннее действие, поэтому холостого режима нет.

Это простая конструкция долговечна и не требует особых навыков в обслуживании. Плюсом является дешевая стоимость мини-насоса. Его целесообразно использовать там, где нет подключения электроэнергии или же нет необходимости в прокачке большого объема воды.

На что стоит обратить внимание при выборе водяного насоса:

Один из главных параметров, на который стоит обратить внимание при покупке водяной помпы – его производительность (объем перегоняемой жидкости за единицу времени).
Единицы измерения производительности говорят о мощности помпы и обозначаются «литр в минуту», в некоторых случаях «кубический метр в час».

Водяная помпа

Для обеспечения нормальной работы автономного водоснабжения, значение имеет и максимальный напор насоса. Эта величина равна высоте уровня воды, на которую способно поднять ее устройство. Такая характеристика необходима для точного расчета проекта водоснабжения, отопления или водоотведения.

Читайте также: Сушилка для овощей и фруктов: определяем какая лучше? | ТОП-10 Лучших: Рейтинг + Отзывы

Выбор по назначению

Выбор модели зависит от сферы использования, вот несколько вариантов применения водяного насосного оборудования:

При недостаточном напоре воды в системе стоит купить водяной насос высокого давления для его увеличения
Для обслуживания канализации или выкачки вод с высоким уровнем загрязнения используют фекальный тип помпы. Более удобны модели с автоматической системой включения
Если нужно осушить бассейн, погреб или колодец, приобретают полупогружную дренажную модель (насос находиться под водой частично), или погружной насос с поплавковым механизмом отключения
Добыть воду для полива участка или личных нужд легко с помощью погружного насоса при условии, что глубина не превышает 5 метров. Для глубины 5-10 метров выбирают модель с эжектором, а более 10 метров лучше купить погружной насос

Погружные помпы, хоть и оснащены защитой от работы вхолостую, требуют монтажа без контакта с дном водоема и с уровнем воды наверху более 1 метра. Связаны такие условия с изменениями сезонного уровня воды в колодце или скважины и необходимостью дополнительного охлаждения механизма.

Для выполнения нескольких задач подойдут одно-и двухступенчатые модели, либо несколько в комбинации

Первые признаки поломки устройства

Даже самое дорогое оборудование рано или поздно выходит из строя. Это может быть связано с длительным сроком эксплуатации, неблагоприятной рабочей средой или сбоями в системах водоснабжения или электросети. Вот несколько признаков того, что водяному насосу требуется ремонт:

появление гула, повышение шумового уровня
чрезмерная вибрация насоса
уменьшение напора
снижение или повышение рабочего давления
появление потеков между фланцев или в районе вала

Регламентное обслуживание

Чтобы избежать затрат на ремонт или замену оборудования, необходимо регулярное профилактическое обслуживание (диагностика состояния, чистка при необходимости). В числе распространенных ошибок, приводящих к поломке насоса – ошибки при монтаже системы водоснабжения, работа оборудования в экстремальных условиях.

Все про насосы Как выбрать насос и какие бывают

Водяной насос для частного дома или дачи: виды, принцип действия и критерии выбора (Фото & Видео) +Отзывы

Читайте также:

[Инструкция] Ламинат на деревянный пол своими руками: полное описание процесса. Схемы укладки, какие материла следует использовать (Фото & Видео) +Отзывы
Как сделать и оформить красивые грядки на даче своими руками: простые, высокие, умные. Для цветов и овощей. Оригинальные идеи (80+ Фото & Видео) +Отзывы
Как утеплить частный дом своими руками: кровлю, стены и фундамент, описание предлагаемых на рынке теплоизоляционных материалов (Фото & Видео) +Отзывы

9.2 Общий балл

Водяной насос для дома

Проблема отсутствия постоянного водоснабжения в дачных поселках знакома многим из нас. Поэтому мы постарались описать для Вас суть данного вопроса. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Актуальность информации

Раскрытие темы

8.5

Достоверность информации

ПЛЮСЫ

На сегодняшний день на нашем рынке есть полный спектр водяных насосов, Под любые ваши нужды.
Позволять вам пользоваться водоснабжением в любое удобное для вас время

МИНУСЫ

Могут быстро выходить из строя при нарушении условий эксплуатации в процессе использования

Рейтинг пользователей: Be the first one!

Интеллектуальные насосные системы: время пришло (часть 1)

Об авторе:

Ставале — главный инженер ITT Corporation, Fluid Technology Industrial & BioPharm Group.

Энтони Эдвард Ставейл ЧП

не определено

Насосная промышленность начала внедрять компьютерные технологии для эксплуатации, контроля и защиты насосов и их систем. Интеллектуальные насосные системы могут точно согласовать производительность насоса с условиями системы, а также обнаруживать и защищать от нестандартных условий эксплуатации. Благодаря использованию интеллектуального регулятора скорости эти системы могут значительно снизить эксплуатационные расходы насосов за счет отказа от использования энергоемких регулирующих клапанов, а также снижения затрат на жизненный цикл. Все основные компоненты стоимости жизненного цикла, такие как эксплуатация, техническое обслуживание и установка, необходимо оценивать при сравнении интеллектуальных систем с обычными системами.

Что такое умная система?
Насосная промышленность начала использовать компьютерные технологии для управления, контроля и защиты насосов и их систем. Эти интеллектуальные контроллеры насосов включают в себя микропроцессоры, что является частью их нормальной работы.

Интеллектуальная насосная система должна знать, когда следует отрегулировать переменную процесса в ответ на системные изменения без ручного вмешательства. Система также должна быть отказоустойчивой, чтобы система могла распознавать и защищать себя от работы в условиях, которые могут сократить срок ее службы. Неблагоприятные условия, такие как работа всухую, работа ниже минимального расхода, холостой ход, условия биения и кавитация, должны быть распознаны и отреагированы до того, как произойдет повреждение. Система также должна быть способна понимать, когда переходный режим или необычное рабочее состояние системы устраняется, что позволяет возобновить нормальную работу насоса.

Интеллектуальная насосная система состоит из насоса, привода или контроллера с регулируемой скоростью, контрольно-измерительных приборов (при необходимости), микропроцессора и специального программного обеспечения. Насосом может быть любой стандартный центробежный насос, оснащенный приборами для измерения технологического параметра. Более распространенные приложения контролируют давление нагнетания, расход или уровень процесса (со стороны всасывания или со стороны нагнетания). Тем не менее, существуют усовершенствованные продукты, которые могут измерять и контролировать переменную процесса без необходимости использования внешних измерительных приборов. Программное обеспечение управления насосом позволяет контроллеру определять состояние насоса и процесса и реагировать соответствующим образом. Эти системы могут быть спроектированы так, чтобы поддерживать постоянные значения скорости, производительности, давления, уровня или других параметров процесса, и ими можно управлять либо локально, либо через распределительную систему управления (РСУ).

Ценность использования Smart-Pumping Systems для клиента заключается в снижении затрат на жизненный цикл. Основными компонентами стоимости жизненного цикла являются первоначальная стоимость, эксплуатация, техническое обслуживание и установка.

Системная кривая. Системная кривая состоит из статической и динамической составляющих. Статическая составляющая кривой системы не меняется с расходом. Динамическая составляющая по существу пропорциональна квадрату скорости потока. Это также функция других переменных, таких как конфигурация/размер трубы, шероховатость поверхности, количество и тип фитингов/клапанов и вязкость жидкости. Они могут быть представлены одной константой системы, а динамический или фрикционный напор может быть выражен как: Hf = K Q2

Постоянная динамического напора K является константой для данной системы. Однако если в системе изменится положение регулирующего клапана, то изменится и константа К.

Обычная система. На рис. 1 показана типичная схема управления для обычной насосной системы. Обратите внимание, что системная кривая включает статическую составляющую 6,1 метра. Это изменение высоты между источником всасывания и нагнетанием. В системе этого типа насос работает с фиксированной скоростью, а кривая производительности насоса основана на предварительно выбранном диаметре рабочего колеса, чтобы максимально точно соответствовать требованиям системы. Обычной практикой является добавление запаса прочности к расчетной точке, когда трудно точно определить потери в системе. Это может привести к слишком большому насосу, который выбегает слишком далеко на кривой и поглощает слишком много мощности. Кривая общего напора системы пересекает кривую напор-производительность насоса в точке «А» при полностью открытом регулирующем клапане. Расчетный расход для этой системы составляет 638 м3/час, поэтому для работы в этой точке необходимо увеличить высоту трения (точка «В») до 37 метров.

Наиболее распространенный метод изменения производительности в традиционной системе состоит в том, чтобы ввести устройство переменного сопротивления, которое изменит кривую трения системы; это основная функция регулирующего клапана. Регулирующие клапаны представляют собой дросселирующие устройства, которые используют часть доступной энергии нагнетания для управления процессом. Количество потребляемой энергии зависит от метода управления, размера клапана и рабочей точки. В США общий стандарт регулирующего клапана (PIP PCECV001) указывает, что регулирующий клапан должен быть открыт на 50–80 % при расчетном расходе, открыт не менее чем на 10 % при минимальном расходе и не более чем на 90% открыт при максимальном расходе. Другие методы основаны на величине перепада давления на прошлой практике предприятия или практических правилах.

Система переменной скорости. В системе с переменной скоростью контроллер согласует производительность насоса с требованиями к напору системы без необходимости дросселирования регулирующего клапана. Факторы безопасности и запасы давления, обычно встроенные в системы динамического напора, могут быть устранены, что в некоторых случаях приводит к выбору более дешевого насоса. Поскольку интеллектуальный контроллер может регулировать скорость насоса в соответствии с требуемыми условиями системы, необходимо иметь в наличии рабочее колесо только одного диаметра, что снижает затраты на складские запасы. В системах с переменной скоростью расчетная точка больше не должна основываться на фиксированной скорости. Это дает большее количество вариантов выбора в заданном диапазоне насосов с большей вероятностью работы с потоком с максимальной эффективностью или близкой к ней. Регулятор скорости наиболее эффективен во всех системах фрикционных головок. Эффективность несколько снижается для приложений с кривыми высокого статического напора и низкого динамического напора, поскольку точка пересечения кривой насоса и системы перемещается дальше влево от потока с наилучшей эффективностью (1).

Системы с плоскими кривыми напора могут привести к нестабильному потоку, что затруднит управление. Усовершенствованные продукты контролируют переменную процесса, регулируя крутящий момент насоса, а не скорость. Это обеспечивает более крутую и простую в управлении кривую производительности.

На рис. 2 показана система с регулируемой скоростью с системной кривой «А», идентичной показанной на рис. 1. Кривые напор-производительность показаны для различных скоростей. Если требуемый рабочий расход составляет 638 м3/час, показано, что насос может работать при значительно более низкой скорости и напоре. В этом примере экономия системы с регулируемой скоростью по сравнению с обычной системой представлена разницей напора между точками «В» (Рисунок 1) и «С» (Рисунок 2).

Эксплуатационные расходы в течение жизненного цикла
Эта разница в требованиях к напору системы часто может привести к экономии энергии на тысячи долларов в течение срока службы насоса. Таблица 1 иллюстрирует эту экономию и основана на установке градирни(2), представленной на рисунках 1 и 2. Обратите внимание, что общий напор насоса был уменьшен с 37 метров до 23 метров. В результате мощность насоса снизилась почти на 30 кВт, а рабочая скорость снизилась более чем на 300 об/мин.

В Таблице 1 показана разница в стоимости энергии между обычной системой и системой с регулируемой скоростью, которая представляет собой снижение эксплуатационных расходов на 35,5 % в течение срока службы насоса.

Чтобы прочитать оставшуюся часть этой статьи и узнать больше о сравнении интеллектуальных насосных систем и обычных систем, включая более низкие затраты на техническое обслуживание, первоначальную стоимость и стоимость установки, нажмите здесь.

Ссылки

Casada, D., 1999; «Аспекты энергоэффективности и надежности насосов с регулируемой скоростью», Конференция по технологиям промышленной энергетики, Хьюстон, Техас, стр. 53-62.
Кратович Р., 2000; «Меньше значит больше», журнал Fluid Handling Systems, стр. 30-33.

Принцип работы автоматического регулятора уровня воды (с рисунками и диаграммами)

Вы ищете в Google «Принцип работы автоматического регулятора уровня воды» в надежде понять, что делает регулятор уровня воды? Если это так, это руководство поможет.

Что такое автоматический регулятор уровня воды?

Автоматические регуляторы уровня воды – продукт, созданный для автоматического управления двигателем, что позволяет обеспечить постоянный запас воды в накопительном баке. Эти автоматические регуляторы уровня воды используются для автоматического наполнения надпорного бака при его запуске или опорожнении, а также для контроля уровня воды в нем.

Автоматические контроллеры уровня воды включают двигатель всякий раз, когда уровень воды падает ниже определенного уровня, и выключают двигатель, когда вода поднимается значительно выше установленного уровня. Двигатель также выключается, когда вода из поддона сливается до того, как она заполнит верхний бак, или если насос работает всухую, а также поддерживает колебания напряжения. Это современные передовые продукты на базе микроконтроллеров с цифровыми технологиями. Эта система достаточно универсальна. Существуют также индивидуальные варианты, такие как управление несколькими насосами или несколькими резервуарами.

Принцип работы автоматического регулятора уровня воды – 3 типа

Вода – это дар богов, и ее нельзя тратить попусту. В большинстве домов у нас есть резервуары для воды, которые заполняются для регулярного и ежедневного использования воды. Мы включим водяной мотор и будем отслеживать от 30 до 90 минут, пока бак наполнится. Иногда вода наполняет бак слишком быстро или слишком медленно, в зависимости от количества воды, оставшейся в баке. Остальная вода в накопительном баке будет потрачена впустую. Иногда вам нужно принять ванну, но ваш резервуар для воды пуст. Для решения этой проблемы существует автоматический регулятор уровня воды. Есть много способов контролировать уровень воды. Здесь мы открываем принцип работы 3 различных типов регуляторов уровня воды.

Датчик поплавкового выключателя Принцип работы:

Бумага всегда будет плавать на воде. Это устройство будет делать то же самое, что и плавать на воде. Когда вода опускается и слишком низкая, устройство будет лежать на земле или на дне резервуара для воды. Он электронно подключен к двигателю, который включается на определенное время. Вы можете настроить время включения двигателя. Единственным недостатком системы является то, что она включится, когда вода полностью выйдет из бака.

Зонд Датчик уровня Принцип работы:

Зонд используется для включения и выключения двигателя путем назначения различных уровней в баке. Всякий раз, когда датчик достигает этих уровней, двигатель выключается и снова включается. В принципе работы датчика с одноточечным датчиком датчик низкого уровня сигнала тревоги включает светодиодный индикатор на вашей панели управления. В принципе работы многоточечного датчика датчик низкого уровня может вызвать включение светодиодного индикатора и отправить сигнал на включение автоматического водяного насоса для повторного заполнения водой до предварительно запрограммированного уровня воды. Единственным недостатком этой системы является то, что она может вызывать проблемы, которые требуют обслуживания и дополнительных затрат.

Ультразвуковой датчик уровня Принцип работы:

Этот контроллер уровня воды будет использовать два компонента: ультразвуковой датчик и релейную плату. Необходимо указать расстояние для выключения и включения двигателя. Есть специальная программа, которая выполняет работу датчика. Используется много конденсаторов, печатных плат, резисторов и полупроводников.

Преимущества автоматических регуляторов уровня воды

Автоматические регуляторы уровня воды могут поддерживать точно заданный уровень воды.
Может быть установлен в домах, отелях и больницах.
Энергия, используемая этим контроллером, мала и незначительна.
Может быть установлен в мегаполисах, где питьевая вода является единственной водой, используемой для всех целей, что предотвращает растрату питьевой воды.
Эти контроллеры компактны, просты в установке и перемещении.
