Унч на 1 транзисторе. Усилитель НЧ с фазоинвертором на одном транзисторе: особенности конструкции и работы

alexxlabРазное
Как работает усилитель НЧ с фазоинвертором на первом транзисторе. Какие преимущества дает такая схема. Какие проблемы возникали при разработке и как они были решены. Каковы особенности настройки и эксплуатации данного усилителя.

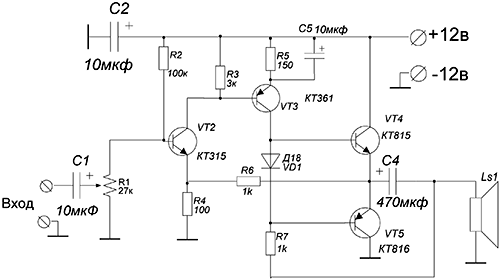

Принцип работы усилителя с фазоинвертором на одном транзисторе

Ключевой особенностью данной конструкции усилителя низкой частоты является использование фазоинвертора на первом транзисторе. Это позволяет точно разделить сигнал по фазе для верхнего и нижнего плеч схемы усилителя, избежав появления искажений в виде «ступенек» и «звона».

Как работает фазоинвертор на первом транзисторе VT1:

  • Производит разделение входного сигнала по фазе для верхней и нижней частей схемы
  • Усиливает сигнал по напряжению для нижней части схемы
  • Для верхней части схемы сигнал снимается с эмиттера VT1 и усиливается по напряжению транзистором VT2

Такое построение схемы обеспечивает линейность характеристики усилителя и минимум искажений сигнала.


Преимущества усилителя с фазоинвертором на одном транзисторе

Использование фазоинвертора на первом транзисторе в конструкции усилителя НЧ дает ряд важных преимуществ:

  • Высокая линейность характеристики усилителя
  • Минимальный уровень искажений сигнала
  • Качество звучания близкое к ламповым усилителям
  • Возможность работы при высоком напряжении питания (до 90 В)
  • Получение большой выходной мощности (до 300 Вт)

Это позволяет создавать мощные транзисторные усилители с высоким качеством звука.

Проблемы при разработке усилителя и их решение

При создании усилителя с фазоинвертором на одном транзисторе разработчики столкнулись с рядом проблем:

  • Значительный перегрев выходных транзисторов при большой мощности
  • Искажения сигнала на выходе усилителя
  • Сложность обеспечения длительной работы при высокой выходной мощности

Эти проблемы удалось решить следующими способами:

  • Применение трех каскадов усиления по току вместо двух
  • Использование RC-цепочек для уменьшения смещения на базах выходных транзисторов
  • Тщательный подбор режимов работы транзисторов
  • Эффективная система охлаждения выходных транзисторов

В результате удалось создать надежно работающий усилитель большой мощности с высоким качеством звука.


Особенности настройки усилителя с фазоинвертором

Настройка усилителя с фазоинвертором на одном транзисторе имеет ряд особенностей:

  • Первое включение производится через лампу накаливания 40-75 Вт
  • Настройка напряжений на базах и коллекторах транзисторов
  • Выравнивание сигналов для верхней и нижней частей схемы
  • Повторение настроек после отключения защитной лампы

При правильной сборке и настройке усилитель начинает работать сразу после подключения динамиков.

Особенности эксплуатации усилителя

Усилитель с фазоинвертором на одном транзисторе отличается следующими эксплуатационными характеристиками:

  • Высокая термостабильность
  • Возможность длительной непрерывной работы
  • Стабильность режимов работы транзисторов
  • Чистый и естественный звук на выходе
  • Качество звучания близкое к ламповым усилителям

Это позволяет использовать данный усилитель для создания высококачественных звуковоспроизводящих систем большой мощности.

Схемотехнические особенности усилителя

Усилитель с фазоинвертором на одном транзисторе имеет ряд важных схемотехнических особенностей:


  • Фазоинвертор и усилитель напряжения на первом транзисторе VT1
  • Усилитель напряжения для верхней части схемы на VT2
  • Три каскада усиления по току на VT4-VT13
  • Питание баз VT2 и VT4 от стабилитрона
  • Транзисторные фильтры на VT3 и VT14 для подавления фона
  • Защита от перегрузок на VT6 и VT7
  • RC-цепочки для уменьшения смещения на выходных транзисторах

Такое построение схемы обеспечивает высокие технические характеристики усилителя.

Технические характеристики усилителя

Усилитель с фазоинвертором на одном транзисторе имеет следующие основные технические характеристики:

  • Выходная мощность: до 120 Вт
  • Напряжение питания: до 90 В
  • Сопротивление нагрузки: 3-8 Ом
  • Рабочая полоса частот: 20 Гц — 20 кГц
  • Коэффициент нелинейных искажений: менее 0,1%
  • Отношение сигнал/шум: более 80 дБ

Это позволяет отнести данный усилитель к классу высококачественных устройств звуковоспроизведения.


Порядок выполнение работы

Часть 1:

1. Ознакомиться с теоретическим положением работы.

2. Построить схему однокаскадного транзисторного УПТ по рис6.1., дополнив ее необходимым оборудованием и провести ее исследование при переменном источнике входного сигнала кГц. Исследования провести при следующих значениях параметров элементов схемы: к, к, к, В, кГц, В. Полученные данные занести в таблицу измерений.

3. Зарисовать временные диаграммы входного и выходного сигналов и уста­новить параметры Ubx, EП, RБ, Rk, при которых УПТ работает в линейном (усилительном) режиме и режиме насыщения (ключевой режим).

4. Объяснить полученные результаты.

Таблица 1

№

опыта

Параметры

Задаваемые

Измеряемые

Ubx,

ЕП,

RБ,

Rk,

UБЭ,

UН,

IБ

,

IК,

IЭ,

IН,

В

В

кОм

кОм

В

В

А

А

А

А

1.

2.

3.

4.

5.

Часть 2:

  1. Для выполнения этой части ра­боты необходимо собрать схему транзисторного УПТ с цепями смещения по постоянному току (рис. 6.2).

Рис. 6.2. Схема УПТ с цепями смещения

  1. Установить параметры всех используемых элементов схемы.

  2. Провести исследования формы выходного сигнала с их прорисовкой в режиме Графического Редактора EWB при разных значениях В, R2=1…100к, R3=1…100к, добиваясь минимума искажений при макси­мальном значении коэффициента усиления

    Ку входного сигнала (допустимо Ку<1).

  1. Зарисовать характерные временные диаграммы.

  2. Объяснить полученные результаты.

Содержание отчета

  1. Основные теоретические положения работы.

  2. Рабочая схема, таблица, графики.

  3. Вывод по работе.

Контрольные вопросы

  1. Как оценить величину коэффициента усиления УПТ?

  2. Что понимают под искажениями выходного сигналами от чего они бывают?

  3. На какие параметры УПТ влияет изменение питающего напряжения ЕП?

  4. Особенности работы УПТ в линейном и ключевом режимах?

  5. Какую составляющую входного сигнала усиливает УПТ?

Лабораторная работа №7

ТРАНЗИСТОРНЫЙ УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Цель работы: ознакомление с работой транзисторных усилителей низкой частоты.

Общие сведения

Усилители низкой частоты (УНЧ) предназначены для усиления тока или напряжения только переменной составляющей входного сигнала. Поэтому связь с источником сигнала (а также нагрузкой Rh) осуществляется через разделительный конденсатор С (или трансформатор), который не пропускает постоянную составляющую. В схеме УНЧ (рис.7.1.а) используется источник постоянного напряжения, который создает требуемое напряжение смещения, установив, тем самым, рабочую точку транзистора VT на его линейной ВАХ (активный режим) во всем диа­пазоне входного сигнала UBX.

Следовательно, при заданных диапазоне изменений входного сигнала ŨВХ и коэффициенте усиления Ку каскада (УНЧ) путем задания напряжения смещения Ucm (см. рис.7.1.б) можно «поднимать» или «опускать» выходной сигнал над нуле­вым уровнем за счет подмешивания постоянной составляющей. Осуществляя, тем самым, согласование УНЧ с нагрузкой Rh, не допуская искажения сигнала (см рис.7.1.б, в). Максимально возможный диапазон выходного сигнала здесь определяется величиной коллекторного тока , где ЕП – напряжение питания, Rk – токоограничивающее сопротивление в цепи коллектора транзистора VT УНЧ.

Чтобы подать напряжения смещения Ucm на базу транзистора УНЧ совсем не обязательно иметь отдельный источник. Для этих целей может быть использована часть напряжения источника питания ЕП и иметь одинаковую с ним полярность.

Одним из способов подачи смещения на базу транзистора VT УНЧ показан на рис.7.2.а. Здесь напряжение источника питания ЕП перераспределяется между резистором R1 и входным сопротивлением VT (сопротивление Б-Э). Постоянная составляющая IБ, создает на резисторе R1 падение напряжения Ur1. Разностное напряжение (ЕП – Ur1) оказывается приложенным между базой Б и эмиттером Э транзистора VT. Это напряжение и является напряжением смещения . Подбирая сопротивление R1, можно обеспечить вели­чину Ur1, и, следовательно, Ucm.

Рис.7.1. Схема однокаскадного УНЧ и его временные диаграммы:

а) функциональная схема, б) входное напряжение, его составляющие и ток нагрузки,

в) искажение токового сигнала в цепи при большой амплитуде входного сигнала.

Другой вариант построения цепи смещения в УНЧ показан на рис.7.2.б. В этом случае напряжение смещения является разностью между напряжением источника питания ЕП и падениием напряжения на резисторах R1 и RK т.е. . При таком способе подачи напряжения UCМ на базу Б транзистора VТ режим работы УНЧ в меньшей степени зависит от изменений температуры окружающей среды.

Рис.7.2. Варианты подачи напряжения смещения:

а) подача смещения от источника Е11, б) подача смещения с коллектора К на VT

Порядок выполнения работы

1. Ознакомиться с теоретическим положением работы.

2. Исследовать схемы УНЧ рис.7.2, дополнив их необходимым контрольно-измери-тельным оборудованием. Измерения параметров схем провести при С=10…100мкФ, RК= =2к для разных значений R1=0,05…4,7к, ЕП=10…60В, ŨВХ=0,1…5,0В и разместить их в таблице измерений.

Таблица 1

№

опыта

Параметры цепей УНЧ

цепей

унч

Назначаемые

Измеряемые

UВХ,

В

ЕП,

В

R1,

кОм

R2,

кОм

UСМ,

В

UВЫХ,

В

UR1,

В

URK,

В

IБ,

А

IЭ,

А

1.

2.

3.

4.

5.

3. Визуально контролируя форму выходных сигналов (осциллограф) установить диапазон значений R1 (для рис.7.2.а) и Rl, RK (для рис.7.2.6), при которых не происходит искажений сигналов для заданных ŨВХ и ЕП. Сделать зарисовки временных диаграмм в критических точках.

4. Провести общий анализ работы схем и оценить их усилительные свойства (Ку).

Содержание отчета

1. Краткие теоретические положения работы.

2. Рабочие схемы, диаграммы, таблицы.

3. Выводы по работе.

Контрольные вопросы

1. Необходимость и способы формирования UСМ в УНЧ?

2. Назначение конденсатора С и резисторов Rl, RК в схеме УНЧ рис.7.2?

3. Возможна ли работа УНЧ (см. рис.7.2) в режиме насыщения?

4. Как изменится режим работы схемы УНЧ (рис.7.2) при обрыве цепи Rl?

5. Как влияет ЕП на форму выходного сигнала?

Лабораторная работа № 8

МНОГОКАСКАДНЫЕ УСИЛИТЕЛИ

Цель работы: изучение принципов построения многокаскадных УНЧ и их работу на комплексную нагрузку.

Общие сведения

Если один усилительный каскад не обеспечивает требуемой степени усиления входного сигнала, то применяют последовательное соединение каскадов, при котором выходной сигнал предыдущего каскада подается на вход последующего и дополнительно усиливается им.

Последовательно соединенные усилительные каскады образуют многокаскадный усилитель. Среди известных схем соединений каскадов усилителя наи­большее распространение получили следующие три вида: с гальванической, трансформаторной и резисторно-конденса-торной связью.

В схеме усилителя с гальванической связью выход предыдущего каскада со­единяется с входом последующего посредством проводника или резистора. Такой способ соединения чаще всего используется в многокаскадных усилителях постоянного тока. Во втором случае связь между каскадами усилителя осуществляется через развязывающий трансформатор. Трансформаторный способ связи каскадов характерен для импульсных усилителей тока, например видеоусилителей.

Схема усилителя с резисторно-конденсаторной связью применяется наиболее часто (см. рис.8.1). Разделительные конденсаторы С1, С2 пропускают только переменную составляющую

Рис. 8.1. Функциональная схема с резисторно-конденсаторной связью

сигнала через усилительный тракт. Постоянное напряжение смещения Ucm подается на базы транзисторов VT1 и VT2 первого и второго каскадов через резисторы R2 и R3 соответственно. Основным достоинством подобного построения схемы усилителя является простота настройки, поскольку напряжения на выводы VT1 и VT2 подаются через отдельные электрические цепи. В результате постоянная составляющая коллекторного напряжения первого каскада (VT1) сохраняет заданное значение для второго каскада (VT2) усилителя.

Следует отметить некоторые особенности монтажа многокаскадных усилителей. Особенно важно разместить радиоэлементы в пространстве монтажа, особен­но, если монтируемое устройство предназначено для работы на высоких или сверхвысоких частотах, а также когда мощности сигналов в различных его целях сильно отличаются. В этих условиях некоторые цепи усилителя могут иметь паразитные (емкостные, индуктивные) связи по переменному току, что ведет к нарушению нормальной работы.

Порядок выполнения работы

  1. Ознакомиться с теоретическим положением работы.

  2. В системе EWB построить схему усилителя по рис.8.2 и провести ее исследование.

Рис.8.2. Измерительная схема двухкаскадного транзисторного усилителя:

ЕП=5…15 В, Ũвх=0,1…5,0В, f =1кГц, kтр =N2/N1=1, С1=СЗ=1,0мкФ, С2=1,0…100,0 мкФ,

R1=0,01…0,5к, R2=0,01…4,7к, R3=1…10к, Rн=100к. VT1, VT2 – типа QPL.

  1. Подобрать параметры R3, С2 при минимуме искажений выходного сигнала и максимуме Ку>1.

  2. Выполнить измерения напряжений Uo, U1, Uн и токов I0, I1, I2, I3, Iн в характеристических точках схемы с последующим занесением данных в табл. 1, прорисовкой выходной временной диаграммы (в цепи RH) и построением зависимости .

Таблица 1

№

опыта

Еп,

В

Ubx,

В

Uo,

В

U1,

В

Uн,

В

Iо,

А

I1,

А

I2,

А

I3,

А

I4,

А

Iн,

А

1.

2.

3.

4.

5.

  1. Провести анализ работы схемы по результатам эксперимента.

Содержание отчета

  1. Краткие теоретические сведения.

  2. Рабочая схема, диаграммы, графики.

  3. Выводы по работе.

Контрольные вопросы

  1. С какой целью и по какому принципу строятся многокаскадные усилители?

  2. Какими принципами руководствуются при выборе межкаскадных связей?

  3. Какие элементы усилителя (рис. 8.2) влияют на его усилительные свойства (коэффициент усиления Ку)?

  4. Как изменится работа усилителя (рис.8.2) при исключении конденсатора СЗ из цепи нагрузки Rh?

  5. Произойдет ли изменение амплитуды Uн выходного сигнала и его коэффициента усиления Ку при разных значениях сопротивления RH?

Лабораторная работа №9

УСИЛИТЕЛИ МОЩНОСТИ НА ОПЕРАЦИОННЫХ УСИЛИТЕЛЯХ

Цель работы: изучение принципов построения усилителей мощности и особенностей их работы в составе автоматизированного электропривода технологического оборудования.

Общие сведения.

Усилителями мощности (УМ) называют схемы, которые, прежде всего, должны обеспечивать высокую выходную электрическую мощность (Рэл=JU, ВА), т.е. усиливать выходной сигнал по току J и напряжению U. Выходные напряжения и ток могут принимать как положительные, так и отрицательные значения. Усилители мощности, выходной ток которых имеет только одно направление, называют источниками питания.

Простейшим УМ может служить схема эмиттерного повторителя ЭП (рис.9.1а). Здесь мощность, выделяемая на нагрузке Rн, ,описывается выражением: РнЕпитRн/2(R+Rн), где Епит – напряжение питания, R — сопротивление в эмиттерной цепи транзистора VT, и ограничивается предельным значением тока JR резистора R. Существенно большей мощности и КПД в нагрузке Rн можно достичь, заменив на дополнительный эмиттерный повторитель на транзисторе противоположной полярности VT2 (см. рис.9.1.б). Для умощнения выходных каскадов УМ часто используются составные транзисторы, выполненные на одноименной или разноименной по проводимости паре (комплементарной) транзисторов, например транзисторы PNP-PNP, NPN-NPN (см. рис.9.1.в) или PNP-NPN, NPN-PNP.

Рис.9.1. Схемы простейшего УМ:

на эмиттерном повторители (ЭП) с одним (а) и двумя (б) транзисторами

разной проводимости, (в) – составном транзисторе N–проводимости

Порядок выполнения работы.

  1. Для проведения моделирования в среде EWB необходимо собрать схему, приведенную на рис.9.2.

Рис.9.2. Схема усилителя мощности на операционном усилителе (ОУ):

R1=1к; R2=10 Ом; C1=C2=0,47мкФ; ОУ– LM1877

2. Произвести настройку входных сигналов (генератор). Для этого войти в меню Функционального Генератора EWB, выбрать режим формирования Гармонических колебаний (синусоида) и задать амплитуду выходного сигнала Uвых=1В и его частоту f=1кГц. Эти значения остаются постоянными на всех этапах моделирования схемы.

Внимание: Параметры генератора необходимо задавать перед включение в схему.

  1. При заданных параметрах схемы проверить ее работоспособность при заданных позициях (поз. А и В) переключателя SB1 режима работы усилителя мощности (УМ).

  2. После этого приступить к исследованию влияния компонент схемы на режимы работы, для чего определить:

4.1. Влияние сопротивления R1=(0,1…100)к на форму выходных сигналов УМ в режимах поз.А и поз.В переключателя SB1;

4.2. Влияние изменения напряжения Епит=(1,5…24)В при

а) одностороннем (+Епит или –Епит), и

б) двустороннем (симметричном) — Епит,

на форму выходного сигнала схемы рис.9.1.

4.3. Как влияет величина нагрузки R2=(0,001… 10)к на форму выходного сигнала в двух положениях (поз.А и поз.В) переключателя SB1?

  1. Произвести все необходимые графические зарисовки временных диаграмм моделируемой схемы УМ, используя, например графический редактор EWB.

Содержание отчета.

  1. Краткие теоретические сведения.

  2. Рабочая схема моделирования в среде EWB.

  3. Числовые и графические результаты моделирования.

  4. Выводы по работе.

Контрольные вопросы.

  1. Какую функцию в схеме УМ выполняет операционный усилитель ОУ?

  2. Как изменится работа схемы рис.9.1 при использовании транзисторов VT1, VT2 одноименной полярности?

  3. Объясните назначение конденсаторов С1, С2 в схеме УМ и как они влияют на ее работе?

  4. Как изменится работа схемы рис. 9.1, если назначить R2=0 или R2= ?

  5. На каких параметрах УМ отразится изменение питающих напряжений источников G1, G2 ?

Список литературы

  1. Сергиевский С.Б. Электронные устройства систем ЧПУ. – М.: Машиностроение, 1977.

  2. Демин С.Б. Микропроцессорные системы управления металлорежущих станков с ЧПУ. Учебное пособие.- Пенза, Изд-во ПГТУ, 1996.

  3. Угрюмов Е.П. Проектирование элементов и узлов ЭВМ. Учебное пособие. – М.: Высшая школа, 1987.

  4. Применение интегральных микросхем в электронной вычислительной технике: Справочник. /Под ред. Б.Н. Файзулаева. – М.: Радио и связь, 1987.

  5. Горшков Б.И. Радиоэлектронные устройства: Справочник. – М.: Радио и связь, 1984.

  6. Демин С.Б. и др. Изучение элементов и узлов микропроцессорных систем управления станков с ЧПУ. Методические указания. – Пенза, Изд-во ПГТУ, 1996.

  7. Демин С.Б., Денисов В.Н., Баталин В.Ю. Программное моделирование элементов и систем приводов технологического оборудования. Методические указания. – Пенза, Изд-во ПГУ, 2000.

Содержание

Введение ……………………………………………………………………………….………. 3

Практическое занятие №1. Изучение системы программного электронного

моделирования EWB v.5.0/5.12 ……………………..……….. 4

Лабораторная работа №1. Моделирование устройств в системе EWB ………………… 16

Лабораторная работа №2. Измерение сопротивлений электрических цепей

технологического оборудования …………………………… 19

Лабораторная работа №5. Изучение работы полупроводникового

Стабилизированного выпрямителя………………………….. 24

Лабораторная работа №6. Усилитель постоянного тока ………………………………… 29

Лабораторная работа №7. Транзисторный усилитель низкой частоты ………………… 32

Лабораторная работа №8. Многокаскадные усилители …………………….…………… 35

Лабораторная работа №9. Усилители мощности на операционных усилителях …….… 38

Список литературы . ………………………………………………………………………… 40

41

ТРАНЗИСТОРНЫЙ — КАК ЛАМПОВЫЙ | МОДЕЛИСТ-КОНСТРУКТОР

Рубрики Приборы-помощники

УНЧ с фазоинвертором на одном первом транзисторе. Многочисленные расчёты и эксперименты по созданию мощного высококачественного усилителя низкой частоты привели меня к мысли, что наиболее перспективным путём его конструирования может стать использование фазоинвертора на одном первом транзисторе. Любопытно, что такие усилители могли бы появиться лет сорок назад, но этого не произошло в силу ряда причин.

Прежде всего, с созданием транзисторов с n-р-n-переходом появилась возможность разделять сигнал за счёт свойств самих транзисторов, поскольку одни из них открываются положительным импульсом, а другие — отрицательным. Усилители на таких транзисторах существенно упростились, однако на их выходе появились значительные искажения сигнала. Чтобы избавиться от них, радиоконструкторы стали усложнять схемы усилителей, а не искать иные способы построения схем УНЧ.

И ещё одной, пожалуй, главной причиной неприятия схем с фазоинвертором на первом транзисторе стал значительный перегрев выходных транзисторов таких усилителей, исключающий их сколько-нибудь длительную работу при большой выходной мощности.

Все эти соображения заставили меня, музыканта и композитора, внимательно проанализировать известные схемы УНЧ с целью найти причину искажений. При этом я шёл своим путём, опираясь на свои знания «ламповой» радиоэлектроники. Для этого мне пришлось научиться конструировать и рассчитывать схемы, создавать сотни экспериментальных макетов, в итоге мне удалось отыскать причину перегрева и устранить её. В итоге разработанные мной усилители низкой частоты работают при напряжении питания до 90 В, развивая при этом на выходе мощность около 300 Вт.

Предлагаю вниманию читателей описание конструкции одного из таких усилителей с фазоинвертором на одном транзисторе — его выходная мощность составляет 120 Вт.

Фазоинвертор на одном транзисторе, созданный по аналогии с ламповым, производит точное разделение сигнала по фазе для верхнего и нижнего плечей схемы усилителя, исключая при этом появление «ступенек» и «звона». Работа же каскадов усиления по току в линейном режиме практически не вызывает других искажений.

В итоге получился усилитель с практически линейной характеристикой, не дающий искажений; «окраска» звука на выходе транзисторного УНЧ получается практически такой же, как у прошедшего через качественный ламповый усилитель.

Конструкция УНЧ с выходной мощностью 120 Вт с фазоинвертором на первом транзисторе

На первом транзисторе VТ-1 выполнен фазоинвертор, разделяющий сигнал по фазе для верхней и нижней частей схемы, и усилитель сигнала по напряжению для нижней части схемы УНЧ.

На транзисторе VТ-2 собран усилитель по напряжению эмиттерных импульсов от VТ-1. Для верхней части схемы сигнал снимается с эмиттера VT-1 и усиливается по напряжению транзистором VT-2, включённым по схеме с общей базой. На VT-4 — VT-13 производится усиление сигнала по току. На транзисторах VT-4 — VT-5 собраны фазоинверторы, которые использовались для того, чтобы на выходе можно было применить транзисторы типа КТ808А, КТ808БМ, КТ-819Г или другие п-р-п-транзисторы такой же мощности.

В усилителе используются три каскада усиления по току -как показала практика, двух каскадов для нормальной работы усилителя явно недостаточно.

Принципиальная схема усилителя низкой частоты с фазоинвертором на одном первом транзисторе (VT-1, VT-2, VT-3 — КТ-815Г; VT-4, VT-5 -КТ-814Г; VT-6, VT-7 — КТ-315Б; VT-8, VT-9 — КТ-817 Г; VT10, VT-11, VT-12, VT-13 — КТ-808А; VT-14 — КТ-808А; VD-1, VD-2 — Д-814В- VD-3 VD-4-Д-220)

Питание баз транзисторов VT-2 и VT-4 — от стабилитрона, что обеспечивает весьма «ровную» работу усилителя. Транзисторные фильтры на VT-3 и VT-14 практически полностью убирают фон переменного тока.

Транзисторы VT-6 и VT-7 обеспечивают защиту от перегрузок, возникающих в момент включения УНЧ в сеть; на качество сигнала они не влияют. Динамики подключены к выходу усилителя через конденсаторы по полумостовой схеме.

Между эмиттером VT-8 и базами VT-10 и VT-11 (равно как и между VT-9 и VT-12 — VT-13) включены RC цепочки R30, С5 и R31.C6, с помощью которых смещение на базах VT-10 — VT-13 при максимальном сигнале уменьшается и транзисторы не перегреваются. Отсутствие таких цепочек приводит к перегреву выходных транзисторов.

Конденсаторы С8, С-9, С-10 и С-11 должны быть рассчитаны на рабочее напряжение в 100В. Кстати, в 1970-е годы электролитические конденсаторы большой ёмкости были весьма дороги и дефицитны, что заставляло конструкторов разработать способ включения динамиков без этих электроэлементов, однако такая система защиты оказывалась порой дороже самих усилителей и не отличалась надёжностью.

Настраивается усилитель очень легко, всего за несколько минут. Первое включение желательно произвести через последовательно подсоединённую лампу накаливания мощностью от 40 до 75 Вт. Если усилитель собран правильно, лампа при подключении ярко вспыхивает, а затем гаснет. В процессе работы возможно неяркое свечение нити накала лампы.

Движок резистора R14 устанавливается в нижнее положение, R15 — в верхнее, R9 и R10 — в среднее.

К базе транзистора VT12 следует подсоединить высокоомный вольтметр на напряжение 1 — 3 В и резистором R15 выставить напряжение 0,4 — 0,5 В. Резистором R10 следует выставить напряжение на средней точке, равное половине напряжения питания. Резистором R14 на коллекторе VT-2 устанавливается такое же напряжение, как на коллекторе VT1. Резистором R9 уравниваются сигналы, идущие на верхнюю и нижнюю части схемы — это несложно сделать и на слух.

Затем следует включить усилитель, отсоединив лампу накаливания, и все настройки повторить. Если УНЧ был собран правильно и из исправных электроэлементов, можно сразу подключать к нему динамики.

Выходные транзисторы смонтированы на радиаторах с поверхностью охлаждения 1200 см2, VT8 и VT9 — на радиаторах площадью 80 см2 и VT-14 — 500 см2.

Диоды в блоке питания должны быть рассчитаны на ток не менее 20 А, а у остальных — на ток более 50 А.

Сопротивление нагрузки усилителя составляет 3-8 Ом. Коэффициент усиления по току выходных транзисторов должен быть не меньше 20 единиц, а у остальных — более 50 единиц.

Усилитель обладает хорошей термостабильностью и может работать неограниченно долго, причём за это время режимы работы транзисторов не меняются. Звук на выходе УНЧ получается чистым, естественным, мало отличающимся от того, что воспроизводят динамики качественного лампового усилителя.

В. СМИРНОВ, Воронежская область, р.п. Таловая
