Унч на lm386. Усилитель на LM386: схема, характеристики и применение

Этот простой LC-фильтр поможет сгладить высокочастотные составляющие сигнала и улучшить качество звучания усилителя на LM386.

Альтернативы LM386 для аудиоусилителей

Хотя LM386 остается популярным выбором, существуют современные альтернативы с лучшими характеристиками:

• TPA2016 — класс D усилитель с низким энергопотреблением
• PAM8403 — стерео усилитель класса D с высокой эффективностью
• LM4871 — усилитель мощностью до 3 Вт с режимом shutdown
• MAX9744 — 20 Вт стерео усилитель класса D с I2C управлением

Какой усилитель выбрать вместо LM386 для проекта с батарейным питанием? Для энергоэффективных портативных устройств отличным выбором будет TPA2016. Он обеспечивает более высокую выходную мощность при меньшем энергопотреблении.

Сравнение LM386 и TPA2016

Как видно из сравнения, TPA2016 предлагает значительные преимущества в плане эффективности и выходной мощности, особенно для портативных устройств с батарейным питанием.

Заключение и рекомендации по использованию LM386

LM386 остается популярным выбором для простых аудиопроектов благодаря своей доступности и простоте использования. Однако для более требовательных применений стоит рассмотреть современные альтернативы.

Основные рекомендации при работе с LM386:

• Используйте качественные компоненты обвязки
• Обеспечьте хорошее экранирование и развязку по питанию
• Применяйте фильтрацию для улучшения качества звука
• Не пытайтесь получить максимальную мощность — это приведет к искажениям
• Для серьезных аудиопроектов рассмотрите более современные усилители

LM386 — отличный выбор для начинающих электронщиков и простых проектов. Его простота и доступность делают его идеальным инструментом для обучения основам аудиоэлектроники.

Turantino’s Blog: УНЧ на LM386

УНЧ на LM386

УНЧ на  LM386

Микросхема LM386 представляет собой усилитель низкой частоты (УНЧ) мощностью от 0,3 до 1 Ватта (в зависимости от индекса микросхемы). Справедливости ради стоит отметить, что полоса пропускания микросхемы составляет 300 кГц, что делает возможным применение этой микросхемы для усиления частоты не только звукового диапазона.
Схема микросхемы LM386 представлена на рисунке 1.

Рисунок 1. Схема микросхемы LM386

Микросхема обладает следующими характеристиками:

Напряжение питания
LM386N-1, LM386N-3, LM386M-1, LM386MM-1	4…12 В
LM386N-4	5…18 В
Входное сопротивление	50 кОм
Выходная мощность
LM386N-1, LM386M-1, LM386MM-1, при Uпит = 6 В, R нагр. = 8 Ом, THD = 10%	0,325 Вт
LM386N-3, при Uпит = 9 В, R нагр. = 8 Ом, THD = 10%	0,7 Вт
LM386N-4, при Uпит = 16 В, R нагр. = 32 Ом, THD = 10%	1 Вт
Частотный диапазон	до 300 кГц

Выводы 1 и 8 позволяют управлять коэффициентом усиления. Если между этими выводами ничего не включено (точнее, включен только встроенный в микросхему резистор сопротивлением 1,35 кОм), коэффициент усиления равен 20 (26 dB) (смотри рисунок 2). Если между этими выводами включить конденсатор, коэффициент усиления увеличивается до 200 (46 dB) (смотри рисунок 3). Последовательное включение резистора и конденсатора позволяет выбрать произвольный коэффициент усиления от 20 до 200 (смотри рисунок 4). Если планируется использовать микросхему LM386 с высоким коэффициентом усиления (между выводом 1 и 8 включен конденсатор или резистор и конденсатор), следует зашунтировать неиспользуемые выводы путем подключения их к земле через конденсатор емкостью 0,1 мкФ.

Подключая внешние элементы к встроенным в микросхему резисторам в цепи обратной связи можно управлять усилением и частотной характеристикой усилителя. Например, если требуется сделать «басы» более громкими, необходимо включить последовательно резистор и конденсатор между выводами 1 и 5 (параллельно встроенному в микросхему резистору на 15 кОм). Для увеличения уровня «баса» на 6 dB сопротивление резистора следует выбрать 15 кОм. Если требуется меньшее усиление «басов» (а заодно и более стабильная работа усилителя), номинал резистора следует уменьшить до 10 кОм (смотри рисунок 5). Однако есть одно ограничение: если выводы 1 и 8 микросхемы LM386 шунтированы, сопротивление резистора следует выбрать менее 2 кОм.

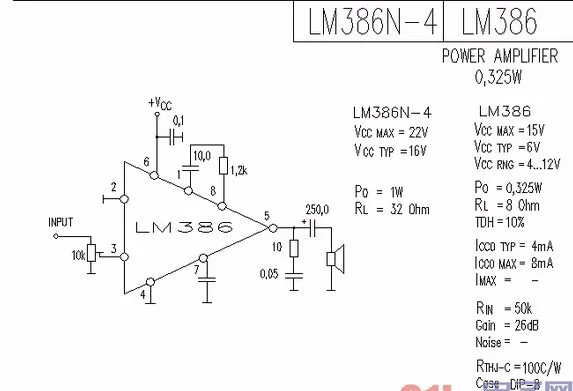

Рисунок 2. УНЧ на микросхеме LM386 с коэффициентом усиления 20

Рисунок 3. УНЧ на микросхеме LM386 с коэффициентом усиления 200

Рисунок 4. УНЧ на микросхеме LM386 с коэффициентом усиления 50

Рисунок 5. УНЧ на микросхеме LM386 с коэффициентом усиления 20 и дополнительным усилением «баса»

Следующее Предыдущее Главная страница

Микросхема lm386 в категории «Электрооборудование»

Микросхема LM386G-S08-R

На складе

Доставка по Украине

7.76 грн

Купить

AleMax

Микросхема LM386N (DIP8)

Доставка по Украине

8.80 грн

Купить

+380969252020 Viber *** IMPORTTIME.KIEV.UA***

Микросхема LM386N smd (SO8)

Доставка по Украине

6.80 грн

Купить

+380969252020 Viber *** IMPORTTIME.KIEV.UA***

Мікросхема LM386N DIP-8

На складе в г. Сумы

Доставка по Украине

Купить

Интернет-магазин «Мега-Радиодетали»

Микросхема усилитель УНЧ LM386

На складе в г. Полтава

Доставка по Украине

6.80 грн

Купить

IT Electronics

Микросхема усилитель УНЧ LM386

На складе в г. Полтава

Доставка по Украине

7.10 грн

Купить

Интернет магазин «E-To4Ka»

Микросхема LM386G-S08-R

Доставка из г. Днепр

7.42 грн

Купить

Микросхема LM386(N)

На складе в г. Чернигов

Доставка по Украине

8.40 грн

Купить

Ником радио-маркет

Микросхема LM386 (G)

На складе в г. Чернигов

Доставка по Украине

7.50 грн

Купить

Ником радио-маркет

Микросхема LM386

На складе в г. Чернигов

Доставка по Украине

7.80 грн

Купить

Ником радио-маркет

Микросхема LM386G-S08-R SO8

Доставка из г. Днепр

6.50 грн

Купить

Інтернет-магазин «Електроніка»

Микросхема LM386L-D08-T DIP8

Доставка из г. Днепр

6.80 грн

Купить

Інтернет-магазин «Електроніка»

LM386 микросхема усилитель УНЧ

Доставка из г. Полтава

7.10 грн

Купить

Интернет-магазин «Налетай»

Микросхема усилитель УНЧ LM386

Доставка из г. Полтава

7.10 грн

Купить

МегаШара — Интернет-магазин

Микросхема LM386L-D08-T DIP-8

Доставка из г. Днепр

6.60 грн

Купить

Radio Store

Смотрите также

Микросхема LM386(smd)

Доставка из г. Кривой Рог

5.55 грн

Купить

Электро Радио Груп — 1-й магазин электрики и радиоэлектроники

Микросхема LM386N

Доставка по Украине

5.45 грн

Купить

Электро Радио Груп — 1-й магазин электрики и радиоэлектроники

Микросхема LM386N dip-8 NS

Доставка по Украине

10.75 грн

Купить

интернет-магазин »EL-MIX»

М/с lm386

Доставка из г. Львов

2.40 грн

Купить

amper.cf

Микросхема LM386 (N)

Доставка по Украине

8 грн

2.56 грн

Купить

магазин ДИМИР

Линейный регулятор LM340T5

Доставка по Украине

25 грн

Купить

ТОВ «ЕЛЕКТРОЛОГІСТИК»

Микросхема TLC27L2CP

Доставка по Украине

35 грн

Купить

ТОВ «ЕЛЕКТРОЛОГІСТИК»

LM386, усилитель НЧ.

Доставка из г. Киев

Купить

sk-электрон. Интернет магазин электронных изделий и компонентов.

Микросхема DG201CJ

Доставка по Украине

от 200 грн

Купить

ТОВ «ЕЛЕКТРОЛОГІСТИК»

Микросхема LM386L , DIP8

На складе в г. Запорожье

Доставка по Украине

16.53 грн

Купить

RadioPulse

Микросхема LM386L , so-8

На складе в г. Запорожье

Доставка по Украине

14.53 грн

Купить

RadioPulse

Микросхема LM386 DIP8

Недоступен

Смотреть

Винтекс

Микросхема LM386N-1; (dip8)

Недоступен

23.80 грн

Смотреть

Интернет-магазин радиокомпонентов «СИРИУС»

Мікросхема LM386(smd)

Недоступен

5.55 грн

Смотреть

Comerce.com.ua

аудио — простой усилитель шума LM386

спросил 2 года, 10 месяцев назад

Изменено 2 года, 10 месяцев назад

Просмотрено 553 раза

\$\начало группы\$

Я попытался сделать аудиоусилитель на базе LM386, но при воспроизведении звука на выходе шум. Вот моя принципиальная схема, которую я построил на макетной плате без пайки:

^{смоделируйте эту схему — Схема создана с помощью CircuitLab}

Питание осуществляется от четырех батареек 1,5 В. Я также добавил 50 пФ между входными клеммами, чтобы отфильтровать радиопомехи. Когда звук не воспроизводится, усилитель приятный и тихий, но как только начинается музыка, появляется шум. Также есть некоторая реверберация, когда музыка останавливается. Когда инвертирующий вход подключен к земле, эффекты становятся еще хуже. Я предполагаю, что между выходом и вводом существует петля обратной связи, но я не знаю, почему и как ее можно исправить. Добавление разделительного конденсатора и/или делителя напряжения на неинвертирующий вход или добавление обходного конденсатора 10 мкФ ничего не меняет.

РЕДАКТИРОВАТЬ :
По комментариям убрал конденсатор 50пФ между входами, подключил инвертирующий вход к земле и добавил делитель напряжения на входе. Это сделало звук намного чище, но усиления не было. Выходная громкость не усиливалась независимо от конденсатора между контактами 1 и 8. Добавление связи по постоянному току перед делителем потенциала снова заставляет усиление работать, но также делает выход действительно зашумленным.

• усилитель
• аудио
• лм386

\$\конечная группа\$

9

\$\начало группы\$

LM386 имеет два входа; они дифференциальные, например: —

Не обращая внимания на смехотворное значение входного конденсатора на контакте 2 на вашем рисунке, вы в основном имеете оба входа, питаемые одним и тем же сигналом, и это не будет работать очень хорошо. Я советую использовать одну из стандартных схем и следить за токами 0 В, протекающими через входные области. Стандартная схема: —

\$\конечная группа\$

2

\$\начало группы\$

Самый простой способ починить вашу схему — собрать ее в соответствии с рекомендациями таблицы данных:

Обратите внимание на переменный резистор, подключенный к контакту 3. Вы описываете проблему как «шум при воспроизведении музыки», что заставляет меня задуматься о том, что у вас на самом деле есть искажения.

Наиболее распространенные источники звука имеют выход линейного уровня (ПК) или выход для наушников (смартфон, mp3-плеер и т. д.). клиппирование (сильное искажение) звука.

Исправление — уменьшить громкость. Для этого и нужен переменный резистор на 10 кОм. Он снижает уровень сигнала, чтобы выходной сигнал на динамик не ограничивался.

Далее следует добавить последовательный конденсатор между \$V_{IN}\$ и вашим источником музыки. Подойдет неполярный конденсатор на 1 мкФ. Это должно позаботиться о любом смещении постоянного тока, которое может вызывать проблемы.

Эти два шага должны решить ваши проблемы. LM386 обычно работает хорошо, если вы следуете примечаниям в таблице данных. Это не очень хороший усилитель, но он не просуществовал все эти годы, будучи полным дерьмом.

\$\конечная группа\$

3

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

20-ваттный компактный ULF

Высокое качество, которое является мощным усилителем. Батай на микросхему TDA2004.

Mayroon его небольшой выходной сигнал, имеет мощность 8 Вт, а также мощность 8 ватт. Samakatuwid, gagamitin namin ang paglipat ng tulay. Узнай больше о том, что нужно сделать, чтобы получить больше информации.

Усилитель питания

• Болт питания: 8-18 вольт;

• Нет в наличии Выходная мощность: 20 Вт;

• Максимальная выходная мощность: 25 Вт.

Схема имеет общую сумму:

Мгновенные детали

• DD.1 — TDA2004;

• С1, С2, С3, С7, С8 — 0,1 мкФ;

• С4 — 470 мкФ, 25 Вольт;

• С5 — 10 мкФ;

• С6 — 1 нФ;

• R1 — 470 Ом;

• R2, R3 — 22 Ом.

Цепь цепи

Для печатной платы, которая может иметь печатную плату с размером 3×2 см, патиной на печатной плате:

[33.05 Кб] (количество загрузок: 154)

Производство мощных усилителей частоты

Выводы, используемые и используемые для лазерного железа. Все хинди ганап, который был создан, является natapos с барнисаном.

Камины рассол с раствором перекиси водорода и лимонной кислоты. Я покупаю перекись водорода, содержащую вредные вещества, которые содержат ситрикокислоту и богаты обычными азами, это каталист, и хинди натуропатия в реакции. Лучшее решение, принятое в конце концов, в конце концов и их совете. Усвояемый водород имеет высокую температуру, а также растворяет воду.

Ang lupon nalason с ореолами kalahating oras. Maaari mong mapabilis ang proseso nang kaunti sa maamagitan ng ng Solusyon sa araw.
