Технологический процесс получения тонкопленочных микросборок требует более дорогостоящего оборудования и значительно более сложен, чем процесс изготовления толстопленочных схем. [46]
| Принципиальная схема устройства выбора программ УВП-3-32М телевизора Электроника Ц-401 М. [47] |

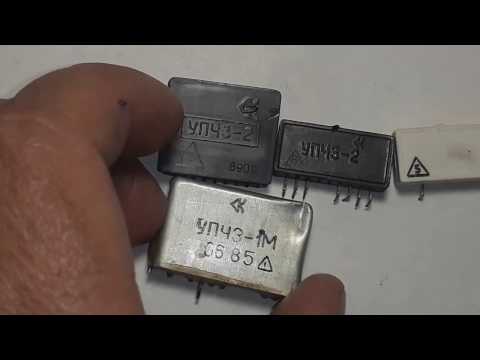

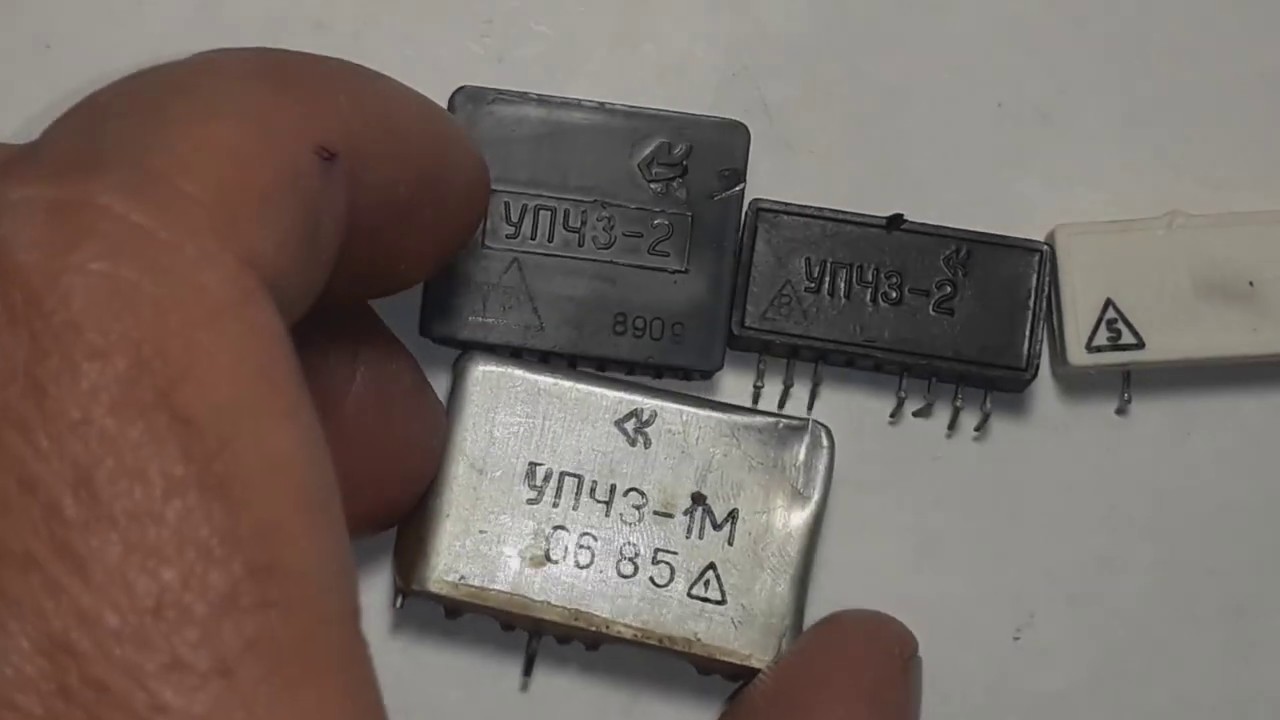

В качестве УПЧЗ используется микросборка УПЧЗ-1М. [48]
Как осуществляется подстройка параметров микросборки и модуля. [49]
Элемент — это часть микросборки, реализующая функцию какого-либо электрорадиоэлемента, которая выполнена нераздельно от коммутационной платы и не может быть выделена в самостоятельное изделие с точки зрения требований производства и эксплуатации. Примерами элементов микросборок могут служит резисторы и индуктивные катупь ки, выполненные путем нанесения пленок непосредственно на коммутационную плату.
Компонент — это часть микросборки, реализующая функцию какого-либо электрорадиоэлемента, которая может быть выделена как самостоятельное изделие. Примерами компонентов являются транзисторы, объемные конденсаторы и резисторы, устанавливаемые на коммутационную плату. [51]
Широкое использование микросхем и микросборок позволило значительно увеличить плотность компоновки и сократить объем РЭА. [52]
При производстве микросхем и микросборок совершенно неприменимы обычные методы монтажа, пайки и сварки, используемые при производстве функциональных узлов и микромодулей, так как большинство полупроводниковых материалов и диэлектрических подложек из керамики и стекла обладают низкой теплопроводностью, узкой зоной пластичности и малой сопротивляемостью к воздействию термических и механических напряжений. [53]
Более подробно конструктивно-технологические особенности микросборок рассматриваются в гл.
[54]
И, Анализ конструкций микросборок — Вопросы радиоэлектроники, 1975, вып. [55]
Соединения элементов БГИС и микросборок невозможны без многоуровневой разводки. [56]
При расчете линий связи микросборок на коммутирующем полиимидном, керамическом или алюминиевом ( с анодированием) основании необходимо учитывать не только паразитные связи, но и постоянные времени линий связи. Это особенно важно для линий связи микромощных элементов со структурой КМДП. Постоянная времени линии связи зависит от емкости схемных элементов, емкости линий связи относительно шины с нулевым потенциалом ( земляной), паразитных емкостей относительно других линий связи, активного сопротивления линий связи. В ряде случаев минимум постоянной времени линий связи является критерием оптимального размещения ИС в составе микросборки. [57]
Кроме того, для микросборок СВЧ-диапазона подложки делают из ферритув различных марок.
[58]
Страницы: 1 2 3 4
7.2.2. Разделение сигналов изображения и звукового сопровождения
Отличительной особенностью телевизионного приемника является наличие во входном сигнале одного частотного канала двух информационных колебаний сигналов изображения и звукового сопровождения. Эти два вида информации передаются на разных несущих частотах. Разность несущих частот изображения и звука строго постоянна в любом телевизионном стандарте. В стандартах D/К она составляет 6,5 МГц, в стандартах B/G – 5,5 МГц, в стандарте М – 4,5 МГц. Частотные спектры сигналов изображения и звукового сопровождения не перекрываются. Поэтому сигналы могут быть разделены в приемнике методами частотной фильтрации.
Разработано несколько схем телевизионных радиоканалов, обеспечивающих разделение сигналов изображения и звукового сопровождения. К ним относятся:
одноканальная (последовательная) схема;
двухканальная (параллельная) схема;
квазипараллельная схема;
комбинированная схема.
Одноканальная схема рассмотрена нами в предыдущем параграфе (рис. 7.6). Она характеризуется следующими особенностями:
сигналы изображения и звукового сопровождения усиливаются в общем тракте УПЧИ;
сигнал звукового сопровождения на второй промежуточной частоте (после видеодетектора) выделяется полосовым фильтром и дополнительно усиливается усилителем промежуточной частоты звукового сопровождения УПЧЗ;
в канале изображения сигнал звукового сопровождения подавляется режекторным фильтром.
Достоинством
одноканальной схемы является высокая
стабильность значения второй промежуточной
частоты, которая образуется как разность
несущих частот изображения и звукового
сопровождения, задаваемых на телецентре
с очень высокой точностью.
В стандартах
D/K
значение второй промежуточной частоты
равно точно 6,5 МГц. Важно, что это значение
не меняется при неточной настройке
телевизора, так как при этом значения
частот несущих изображения и звука
после селектора каналов приобретают
одинаковое отклонение, но разность этих
частот, определяющая вторую промежуточную
частоту, сохраняется постоянной. Кроме
того, значение второй промежуточной
частоты звукового сопровождения
оказывается значительно меньше, чем
первой. Это улучшает стабильность
настройки узкополосного УПЧЗ и частотного
детектора. Благодаря этим двум причинам
обеспечивается высокое качество
детектирования сигнала звукового
сопровождения и, в конечном счете,
высокое качество звука.
Недостатком
одноканальной схемы является повышенная
возможность взаимного проникновения
сигналов изображения и звука не в свои
каналы. В связи с этим возможно, например,
искажение звука при появлении титров
на изображении. Использование схемных
решений (формирование специальной АЧХ
УПЧИ) позволяет свести недостатки
одноканальной схемы к минимуму.
В двухканальной схеме разделение сигналов изображения и звукового сопровождения происходит сразу после первого преобразования частот в селекторе каналов. Двухканальная схема приведена на рис. 7.7.
Сигнал звукового сопровождения усиливается усилителем промежуточной частоты звукового сопровождения УПЧЗ, настроенным на 31,5 МГц (российский стандарт). После этого он детектируется частотным детектором (ЧД). Полученный сигнал звуковых частот усиливается усилителем звуковых частот (УЗЧ) и подаётся на громкоговоритель (ГР).
Сигнал изображения усиливается усилителем промежуточной частоты изображения УПЧИ, настроенным на 38 МГц, и детектируется видеодетектором (ВД). Полученный видеосигнал усиливается видеоусилителем (ВУ) и подается на кинескоп.
Рис. 7.7. Двухканальная схема усиления: УПЧЗ – усилитель промежуточной частоты звукового сопровождения; ЧД – частотный детектор; УЗЧ – усилитель звуковых частот;
ВД – видеодетектор; ВУ – видеоусилитель; ГР – громкоговоритель; К – кинескоп
К достоинствам схемы относятся:
К недостаткам схемы относятся:
Взаимная
расстройка этих частот может привести
к сильному гудению в канале звука,
которое устраняется только подстройкой
опорного контура частотного детектора.
Кроме того, схема более критична к
неточной настройке на станцию. Схема
использовалась в отечественных
телевизорах до 1956 г.
Квазипараллельная схема. В последние годы используется
Усилитель промежуточной частоты изображения (УПЧИ) выделяет сигнал изображения с промежуточной частотой 38 МГц и практически полностью подавляет сигнал звукового сопровождения. Видеодетектор (ВД) выделяет видеосигнал, который далее усиливается видеоусилителем (ВУ).
В
субмодуле звука усилителем промежуточной
частоты УПЗЧ-1 выделяются
частотно-модулированный сигнал звукового
сопровождения (с несущей частотой 31,5
МГц) и несущая сигнала изображения с
частотой 38 МГц. С целью выделения обоих
сигналов УПЗЧ-1 выполняется по схеме,
обеспечивающей двугорбую амплитудно-частотную
характеристику (рис 7.
9).
Рис. 7.8. Квазипараллельная схема усиления: УПЧЗ – усилитель промежуточной частоты звукового сопровождения; АД – амплитудный детектор; ЧД – частотный детектор; УЗЧ – усилитель звуковых частот; УПЧИ – усилитель промежуточной частоты изображения;
ВД – видеодетектор; ВУ – видеоусилитель
Рис. 7.9. АЧХ усилителя УПЧЗ-1
С выходов УПЧЗ-1 сигнал звукового сопровождения и несущая подаются на амплитудный детектор (АД), который выделяет разностный сигнал второй промежуточной частоты звукового сопровождения (38 – 31,5 = 6,5МГц). Для наглядности на рис. 7.8 амплитудный детектор представлен как смеситель, на вход которого подаются преобразуемый и опорный сигналы.
Выделенный сигнал усиливается в УПЧЗ-2 и детектируется частотным детектором (ЧД).
Схема
обеспечивает хорошее разделение сигналов
изображения и звукового сопровождения,
стабильность характеристик и малокритична
к неточной настройке на станцию.
Аналогичными свойствами обладает ещё одна употребительная схема разделения каналов – комбинированная схема. Она отличается от схемы, приведенной на рис. 7.8 тем, что подача опорного колебания с частотой 38 МГц на амплитудный детектор (АД) производится не с УПЧЗ-1, а с УПЧИ.
