Типы двигателей в стиральных машинах

В стиральных машинах используются два основных типа электродвигателей:

Коллекторные двигатели
Асинхронные двигатели

Коллекторные двигатели чаще встречаются в старых и недорогих моделях стиральных машин. Их преимущество — простота управления скоростью и направлением вращения. Недостаток — наличие щеток, которые со временем изнашиваются.

Асинхронные двигатели более надежны, так как не имеют щеточно-коллекторного узла. Они используются в большинстве современных стиральных машин. Управление скоростью асинхронного двигателя сложнее, но это компенсируется большим ресурсом работы.

Определение выводов обмоток двигателя

Чтобы подключить двигатель от стиральной машины, необходимо правильно определить выводы его обмоток. Для этого можно воспользоваться мультиметром:

Измерьте сопротивление между всеми контактами. Обмотки будут иметь сопротивление от 10 до 100 Ом.
Найдите пары контактов с одинаковым сопротивлением — это выводы обмоток.
Обмотка с меньшим сопротивлением — рабочая, с большим — пусковая.
Общий вывод обмоток будет давать половину сопротивления с каждым из выводов.

Также часто используется цветовая маркировка проводов:

Синий и коричневый — выводы рабочей обмотки
Красный и белый — выводы пусковой обмотки
Черный или желто-зеленый — общий вывод

Схема подключения коллекторного двигателя

Коллекторный двигатель можно подключить к сети 220В напрямую по следующей схеме:

Соедините выводы статора последовательно
Подключите один вывод статора к фазе, второй к нулю

Щетки подключите параллельно статору

Для реверса достаточно поменять местами провода, идущие к щеткам. Скорость вращения регулируется изменением напряжения питания.

Подключение асинхронного двигателя

Асинхронный двигатель подключается к сети 220В через пусковой конденсатор:

Рабочую обмотку подключите напрямую к сети
Пусковую обмотку подключите через конденсатор 20-30 мкФ
Общий вывод обмоток соедините с нулем

Ёмкость конденсатора подбирается экспериментально. Слишком большая емкость приведет к перегреву двигателя.

Применение двигателей в самоделках

Двигатели от стиральных машин часто используются в различных самодельных устройствах:

Точильно-шлифовальные станки
Циркулярные пилы
Фрезерные станки
Бетономешалки
Насосы
Вентиляторы

При использовании двигателя в самоделках важно обеспечить его защиту от перегрузки и правильное охлаждение. Также рекомендуется установить выключатель и регулятор оборотов.

Меры безопасности при работе с двигателями

При подключении и использовании двигателей от стиральных машин необходимо соблюдать следующие меры безопасности:

Используйте устройство защитного отключения (УЗО)
Надежно изолируйте все электрические соединения
Не перегружайте двигатель
Обеспечьте хорошее охлаждение
Заземлите корпус устройства
Не работайте с двигателем в сырых помещениях

Соблюдение этих правил позволит безопасно использовать двигатели от стиральных машин в различных самодельных устройствах.

Проблемы при подключении двигателя и их решение

При подключении двигателя от стиральной машины могут возникнуть следующие проблемы:

Двигатель не запускается

Двигатель сильно греется
Двигатель гудит, но не вращается
Низкая мощность двигателя

Рассмотрим причины этих проблем и способы их устранения:

Двигатель не запускается

Если двигатель не запускается, проверьте:

Правильность подключения проводов
Наличие напряжения в сети
Исправность конденсатора (для асинхронных двигателей)
Целостность обмоток двигателя

Если все в порядке, попробуйте вручную провернуть вал двигателя — возможно, заклинил подшипник.

Двигатель сильно греется

Причины перегрева двигателя:

Неправильно подобранная емкость пускового конденсатора
Перегрузка двигателя
Недостаточное охлаждение
Межвитковое замыкание в обмотках

Для решения проблемы уменьшите нагрузку на двигатель, обеспечьте лучшее охлаждение, подберите оптимальную емкость конденсатора.

Двигатель гудит, но не вращается

Это может быть вызвано:

Неисправностью пускового конденсатора

Обрывом в пусковой обмотке
Заклиниванием ротора

Проверьте и при необходимости замените конденсатор. Если проблема в обмотках или подшипниках, может потребоваться ремонт двигателя.

Низкая мощность двигателя

Причины снижения мощности:

Падение напряжения в сети
Неправильное подключение обмоток
Износ подшипников
Повреждение обмоток

Проверьте напряжение питания и правильность подключения. Если проблема в механической части или обмотках, может потребоваться ремонт или замена двигателя.

принцип работы, коннектор двигателя, асинхронность

Подавляющее большинство стиральных машин двигатель несет коллекторный. Проще управлять. Реверс производится путем изменения коммутации обмоток ротора и статора. Включаются в одном направлении – в другом, осуществляя прямой ход и реверс. Касаемо скорости вращения параметр напрямую зависит от мощности, регулируется величиной угла отсечки напряжения. Не пугайтесь новых терминов, рассмотрим подробно, заодно покажем, как подключить двигатель стиральной машины-автомат к сети переменного тока 230 вольт. Так часто делают в ремонтных мастерских, в недобросовестных магазинах можно купить – не ведая – результат подобного эксперимента. Давайте примемся за дело!

Работа коллекторного двигателя

Понимающему принципы работы коллекторного двигателя пуск не покажется сложной задачей. Давайте кратенько пробежимся, чтобы понять суть проблемы. Приведенный рисунок схематично показывает:

Принцип действия коллекторного двигателя

Конструкция коллекторного двигателя из обмоток статора (прямоугольник с косыми линиями), коллектором (узкие оранжевые прямоугольники), щетками (вертикальные серые прямоугольники).
Схема электрических соединений приводится для постоянного тока. Синей линией показан минус (северный полюс), красной – плюс (южный полюс).
Вдоль по горизонтальному ряду даны поперечные разрезы ротора, статора (схематично). Для простоты неподвижная часть двигателя представлена двумя полюсами, хотя реально их больше. Синим помечен северный, красным – южный. Если разобрать электродвигатель, можно своими глазами наблюдать схожую картину. Срез ротора напоминает поперечину магнетрона.

Как это работает. Коллектор двигателя образован секциями, которые схематично видим на рисунке. Барабан медный разбит изолирующими поперечинами на ровные ряды ламелей. Каждая секция снабжена выводами строго на противоположных сторонах окружности. Соответственно, подходят две щетки. По одной на каждую сторону. Одна секция получает питание, в катушке возникает поле. Давайте посмотрим, к чему это приводит.

В верхней части рисунка видим прямое включение статора и ротора. Поле распределено так, что вал начинает крутиться по часовой стрелке. Заряды одинаковых знаков статора и ротора отталкиваются, разных – притягиваются. Секция пройдет некоторое расстояние по кругу, щетки перебрасываются на следующую, и начинает работать она. Цикл повторяется, пока подведено напряжение питания.
Включая щетки навстречу статору, распределение зарядов на роторе сменяем противоположным. Смотрите, к чему приводит реверс (нижняя часть рисунка). Вал электродвигателя крутится против часовой стрелки. Как и прежде, заряды одинаковых знаков притягиваются, разных – отталкиваются.

Коллекторный электродвигатель

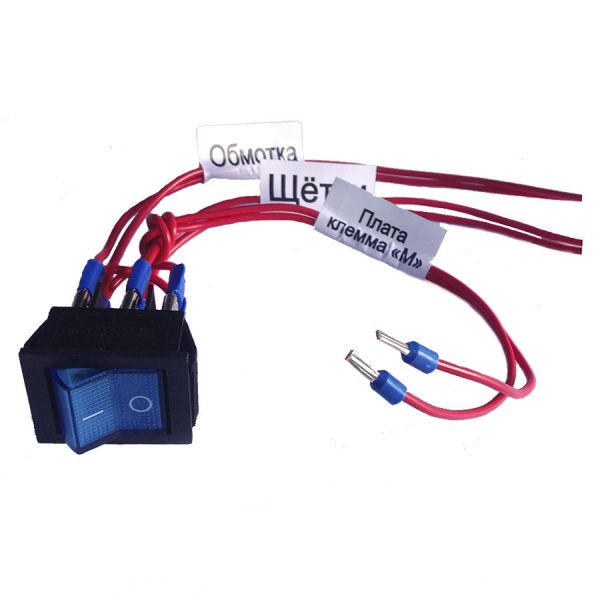

Для изменения направления движения двигателя стиральной машины используются специальные контакторы (силовые реле). При необходимости ротор включается навстречу статору, образуется реверс. Важно одно: если вал крутится не так, измените направление включения обмоток. А как сделать – расскажем позже.

Коннектор (разъем) двигателя стиральной машины

Коннектор двигателя стиральной машины напоминает пресловутый пластиковый разъем, до боли знакомый компьютерщикам. Легко стыкуется, но отсоединить обратно невозможно. Помогают ремонтники рукам шлицевой отверткой. Каждая половинка содержит чаще 10 контактов, некоторая часть не задействована. Вот для чего могли служить пины (читайте, пригодится при изучении):

По два на ротор, статор, итого, четыре клеммы формируют окончания обмоток. С неподвижной части иногда выводится середина. Помогает реализовать разнообразные режимы работы техники. Управление скоростью обычно происходит путем изменения угла отсечки напряжения. Представьте себе: из розетки приходит ровная синусоида с действующим значением 230 вольт. Двигателю много. Часть периода синусоиды отсекается силовым ключом. К примеру, тиристором. Действующее значение напряжения стремительно падает. На Самсунгах стоит корейский движок с иероглифами, русским языком (правда, по-английски) написано (возьмите на карандаш, если понадобится определить мощность электродвигателя), что в режиме отжима потребляется 300 Вт (входной ток 3 А), стирки – 40 Вт (ток 4 А). Как понимать – ток больше, потребление меньше? Нет. Просто угол отсечки разный. В первом случае действующее значение составит 300/3 = 100 В, во втором – 40/4 = 10 В. Управление скоростью понадобится самоделкиным. Либо подавайте напряжение через трансформатор.
Измерение параметров двигателя
Что касается скорости вращения, цифру помогает оценить тахогенератор (скорее тахометр). Становится, по сути, источником импульсов, следующих синхронно с валом, на него приходится минимум два вывода коннектора. Одна маленькая сложность: в тахогенераторе движущиеся части. Минус надежности оборудования. Чаще применяется датчик Холла. Пластина проводящего ток материала, реагирующая на приближение магнитного поля. Сообразно скорости движения вала изменяется частота следования импульсов. Пластина может служить вечно. Механического контакта лишена, отсутствуют подвижные части. Датчик Холла используется далеко не только для контроля скорости движения вала с целью реализации программы стирки. Помогает взвешивать белье. После замачивания ткань намокает, веса определяет скорость раскрутки барабана. Воспользовавшись специальными формулами, аппаратура вычисляет вес белья. Учтите, датчик Холла снабжен тремя выводами. На двух питание, с третьего снимаются импульсы.
Большинство электродвигателей содержит защиту против перегрева. Реализуется посредством примитивного термопредохранителя. Происходит перегрев – элемент перегорает. Коннектор припас два вывода. Используются схемой контроля целостности цепи. Отслеживать может центральный процессор, в простейшем случае обмотки электродвигателя просто питаются через защиту. Термопредохранитель часто крепится на корпусе двигателя. Для стиральных машин мотор изготавливается, чтобы по контуру образовывалось нечто, напоминающее магнитопровод (набор стальных пластин). Термопредохранитель располагается либо там, либо под изоляцией обмоток. Безразлично нашим целям, если нет боязни сжечь двигатель. Через защитную цепь лучше включать оборудование. Термопредохранитель стоит последовательно обмоткам.

Схема проста, теперь стараемся понять раскладку разъема. Проще найти контакты щеток. Придётся прозвонить со стороны графитовых стержней. Причем щетки должны быть извлечены. Затем настает черед обмотки статора. Должно быть сопротивление 10 – 30 Ом. Где стоит термопредохранитель, такого быть не может: либо короткое замыкание, либо разрыв. Что касается тахометра, ситуация будет схожая. Принцип действия детали обычно предельно прост.

Найдем метод однозначно понять, где находится статор? Отыщите экземпляр бытовой техники целиком, по толщине проводов многое скажете. Подключение двигателя от стиральной машины ведется толстой жилой. Сенсоры подключают тонкими. Вторым признаком назовем отношение к реле, управляющему направлением движения вала. Проследите трассу следования проводки. По цвету кембрика (оплетки) попробуйте угадать. Если соответствующий тон заходит в статор, это обмотка. Обратите внимание, цвета проводов ответной и прямой частей коннектора не совпадают. Почему? Полагаем, вопрос останется без ответа.

Рекомендуем отыскать термопредохранитель, при наличии. Продолговатый корпус упрятан в кембрик, а боковые контакты торчат наружу. Бывают иные конструкции, при помощи тестера легко найти соответствующие пины коннектора. Решится часть проблем. Помните, что обязательны шесть контактов:

По два обмоткам статора, щеток.
Две штуки тахометру (датчику Холла три штуки).

Термопредохранитель считается опцией, стоит в большинстве стиральных машин. Разберитесь по возможности точнее с раскладкой, потому что подавать 230 вольт на датчик оборотов не будет лучшей идеей.

Двигатель стиральной машины асинхронный

Асинхронный двигатель

Показали, как запустить двигатель стиральной машины коллекторный, иногда попадается асинхронный (либо синхронный). Управление обычно ведется коммутацией обмоток, принципиально по-иному, нежели показано выше. На отжим, стирку по отдельной ветви. Пусковая катушка для обоих направлений одна.

Держите приблизительный набор контактов для случая присутствия в стиральной машине асинхронного двигателя:

Тахометр стоит всегда. Может быть заменен датчиком Холла. Соответственно, два-три вывода коннектора.
Опционально на разъем выходят две клеммы термопредохранителя. Либо температурного реле.
Общий провод один для всех обмоток. Пусковых, рабочих. Найти можно, следуя путем наименьшего сопротивления. Именно с указанным контактом любой другой даст наименьший номинал. Кроме тех, где привешены конденсаторы. Емкости включаются параллельно пусковым обмоткам для создания сдвига фаз. После раскрутки вала эти ветви отключаются. Если двигатель не конденсаторный.
Для отжима два контакта: рабочей, пусковой обмоток. Общий провод тот же, что у стирки.

Получается, контактов может быть больше. При оценке расположения элементов схемы принимайте к сведению: сопротивление пусковых обмоток всегда превышает номиналом рабочее. Значения стирки, прямого хода, реверса в большинстве случаев одинаковые. Подключение электродвигателя стиральной машины ведется на сеть 230 вольт (если иное не оговорено информацией, сообщаемой корпусом), изменение скорости, направления движения осуществляется правильной коммутацией питания (на соответствующие клеммы). Пользоваться асинхронным двигателем проще. Пока не понадобится регулировать частоту оборотов.

Рассмотрели, как двигатель стиральной машинки подключить на 230 вольт, найдете напряжение 400 вольт, просто возьмите любую пару нейтраль-фаза. Обычно действующее значение каждой фазы составляет 230 вольт. Будет выглядеть, как подключение двигателя от стиральной машины автомат в обычную розетку. Если требуется регулировать обороты, хорошо работает способ изменения амплитуды. Изменяют вольтаж. Методика годится совершенно любым двигателям, включая асинхронные, коллекторные. Изменение частоты питающего напряжения обладает меньшим потенциалом.

В отдельных случаях умельцам удается перемотать электродвигатель, получив нужные параметры. Позволяет на должном уровне выполнять ремонтные работы, налаживая бытовую технику.

подробно о неисправностях, диагностике и устранению поломок

Любая бытовая техника не вечна, и стиральная машина не исключение. В результате длительной эксплуатации или неаккуратного пользования элементы устройства истираются и разрушаются, техника приходит в негодность. В некоторых случаях возможен ремонт стиральных машин своими руками. А вот при возникновении крупных неполадок лучше обратиться в сервисный центр.

Устройство стиральных машин

Мало кто из владельцев стирального аппарата задумывается над его устройством и принципами работы. Однако, чтобы самостоятельно отремонтировать забарахлившую стиральную машину автомат в домашних условиях, необходимо знать ее внутреннее строение и назначение основных узлов и деталей.

Управление

Основная деталь в современной стиральной машине — модуль управления. Именно с помощью управляющей платы, которая представляет собой металлическую подложку с множеством резисторов, диодов и других элементов, происходят все процессы стирки: запуск и остановка машины, нагревание и слив воды, отжим и сушка белья.

От специальных датчиков модуль получает информацию о том, как действовать в тот или иной отрезок времени. В машинке используется три датчика:

прессостат — показывает уровень воды в баке;
термостат — определяет температуру воды;
таходатчик — контролирует количество оборотов двигателя.

Управляющий модуль — не только самая важная, но и наиболее дорогостоящая деталь стирального устройства. Если он выйдет из строя, то машинка начинает «чудить» или вовсе отказывается выполнять свою работу. Без специальных навыков ремонта электронной техники не стоит самостоятельно чинить плату. Чаще всего эту деталь полностью меняют либо отдают на починку профессионалам.

Исполняющие устройства

Получив от хозяйки машины соответствующие указания по стирке (режим, температура воды, необходимость дополнительного полоскания и другие), и проверив состояние датчиков, модуль управления отдает необходимые приказания исполняющим механизмам.

С помощью специального устройства УБЛ блокируется дверца загрузочного люка. В таком состоянии машина будет находиться до окончания стирки, и лишь спустя 2-3 минуты после слива воды модуль управления подаст сигнал о разблокировке люка.
Через клапан в бак устройства подается вода. Как только прессостат покажет, что бак наполнен, подача воды автоматически прекратится.
За нагрев воды отвечает трубчатый электронагреватель (ТЭН). От модуля он получает сигнал о времени включения и температуре, до которой необходимо нагреть воду в баке.
За вращение барабана отвечает двигатель машины, который через ремень или напрямую соединяется со шкивом барабана. Момент запуска и остановки, а также скорость вращения контролирует управляющий модуль.
Слив отработанной воды осуществляется с помощью помпы. Сливной насос откачивает воду из барабана и отправляет ее в канализационную трубу.

Такие на первый взгляд несложные механизмы под управлением электронного модуля выполняют всю работу стирального агрегата.

Бак стиральной машины

Бак — герметичная емкость из пластика, занимающая большую часть корпуса стиральной машины. Внутри бака расположен барабан для загрузки белья и ТЭН.

Бак стиральной машины состоит из двух частей, соединенных металлическими скобами или болтами. Забор и слив воды происходит через специальные патрубки, подведенные к стенкам бака. Для уменьшения вибрации, возникающей при вращении барабана, верхняя часть бака к корпусу машины крепится на пружины, а нижняя — с помощью амортизаторов.

Барабан изготавливают из высококачественного нержавеющего металла. Вращаясь в нем белье стирается и отжимается, полностью очищаясь от загрязнений. Резиновая манжета, расположенная между баком и барабаном, обеспечивает герметичность конструкции.

Проблемы и их устранение

Каждая хозяйка знакома с неприятной ситуацией, когда сломалась стиральная машина и белье приходится достирывать вручную. В некоторых случаях можно самостоятельно, не прибегая к помощи мастеров, устранить возникшую неполадку. Вот перечень проблем, решение которых не требует специальной квалификации.

Не включается стирка

Одна из распространенных проблем, возникающих со стиральными аппаратами, когда при нажатии кнопки включения цикл стирки не запускается. Если при этом не загорелись индикаторы на панели управления, значит, дело в электрическом снабжении агрегата. Надо проверить розетку, вилку и сетевой фильтр.

В том случае, когда машина не включается, но моргает всеми индикаторами, можно подозревать поломку УБЛ или управляющего модуля. С розеткой разберется любой начинающий мастер, а вот заменой УБЛ или электронной платы должен заниматься специалист.

Не набирается вода

В том случае, когда в бак не набирается вода, в первую очередь надо проверить, есть ли вода в водопроводной системе. Убедившись, что в этом плане все нормально, необходимо прочистить подающий шланг и впускной фильтр. Если неисправности в подводящих воду узлах исключены, значит сломался блок управления.

Не нагревается вода

О том, что вода не нагревается, можно узнать, прикоснувшись к стеклу загрузочного люка. Если в установленном режиме стирки предусмотрена температура более +30°С, а стекло остается холодным, значит, проблема «налицо».

Причин возникновения неисправности несколько:

перегорел ТЭН;
вышел из строя термостат;
ошибка программы.

ТЭН и термостат — расходные комплектующие, которые время от времени требуют замены. Чтобы ликвидировать ошибку управляющего модуля, надо перезапустить программу. Если же проблема осталась, придется поменять программное устройство.

Не крутится барабан

Еще одна неприятная ситуация — машинка работает, но барабан не крутится. В этой ситуации подозревают следующие неполадки:

порвался или слетел приводной ремень — барабан легко проворачивается рукой;
остановился двигатель;
между баком и барабаном застрял посторонний предмет;
ошибка программы.

Застрявший предмет владелец машинки сможет извлечь сам, а вот с ремонтом двигателя и заменой ремня лучше обратиться в мастерскую.

Не сливается вода

За слив отработанной воды отвечает сливной насос (помпа). Чтобы мелкие предметы, оставленные в карманах одежды по рассеянности хозяйки, не забили канализационную трубу, в помпе предусмотрен фильтр, который иногда следует чистить. Если забит фильтр или сломалась помпа, машинка не будет сбрасывать грязную воду. Выход из сложившейся ситуации очень прост — прочистить фильтр или поменять сливной насос. С починкой помпы справится лишь опытный мастер.

Из стиральной машины течет вода

Бывает, что во время стирки из машинки на пол сочится вода. Важно отследить, как часто это происходит. Если такая неприятность случилась один раз (например, при стирке тюля), надо использовать меньше порошка. Дело в том, что легкая материя взбивает много пены, которая просачивается в мельчайшие технологические отверстия и растекается по полу в виде луж.

В том случае, когда вода вытекает при каждой стирке, причины неисправности следующие:

треснула прокладка на шланге для подвода воды;
порвалась резиновая манжета люка;
пропускает воду патрубок.

Обнаружив, где именно машинка пропускает воду, надо заменить испорченные детали. При таких поломках починить стиральную машину дома своими руками не составит особого труда.

Машина сильно вибрирует

Исправная современная машина работает довольно тихо. Если агрегат стучит и ревет, словно ракета при запуске, надо искать неисправность.

Причины стука:

неправильная установка — при монтаже надо следить, чтобы машинка стояла на полу прочно, в одной плоскости;
инородный предмет, застрявший между баком и барабаном;
износившийся подшипник;
дисбаланс при загрузке белья;
вышедшие из строя амортизаторы.

Если причина неисправности кроется в износившихся амортизаторах и подшипниках, детали придется заменить. В остальных случаях надо правильно использовать стиральный аппарат: при загрузке белья равномерно распределять его в барабане, убирать из карманов одежды посторонние предметы, стирать проблемные изделия в мешочках.

Загрузочный люк не открывается

Стирка закончилась нормально, но открыть дверцу люка не представляет

Схема Подключения Электродвигателя Стиральной Машины

Сопротивление пусковой обмотки 26 ом. Основными факторами быстрого нагрева считаются: изнашивание либо загрязнение подшипника; повышенная ёмкость конденсатора только для асинхронного вида мотора.

Все было разобрано на полезные прибамбасы и пришло время проверить состояние мотора.

Вибростол для производства декоративной плитки, тротуарной плитки или других бетонных изделий где необходимо уплотнение раствора и удаление от туда воздушных пузырей. У работающего тахогенератора в спокойном состоянии обычно сопротивление составляет 70 Ом.

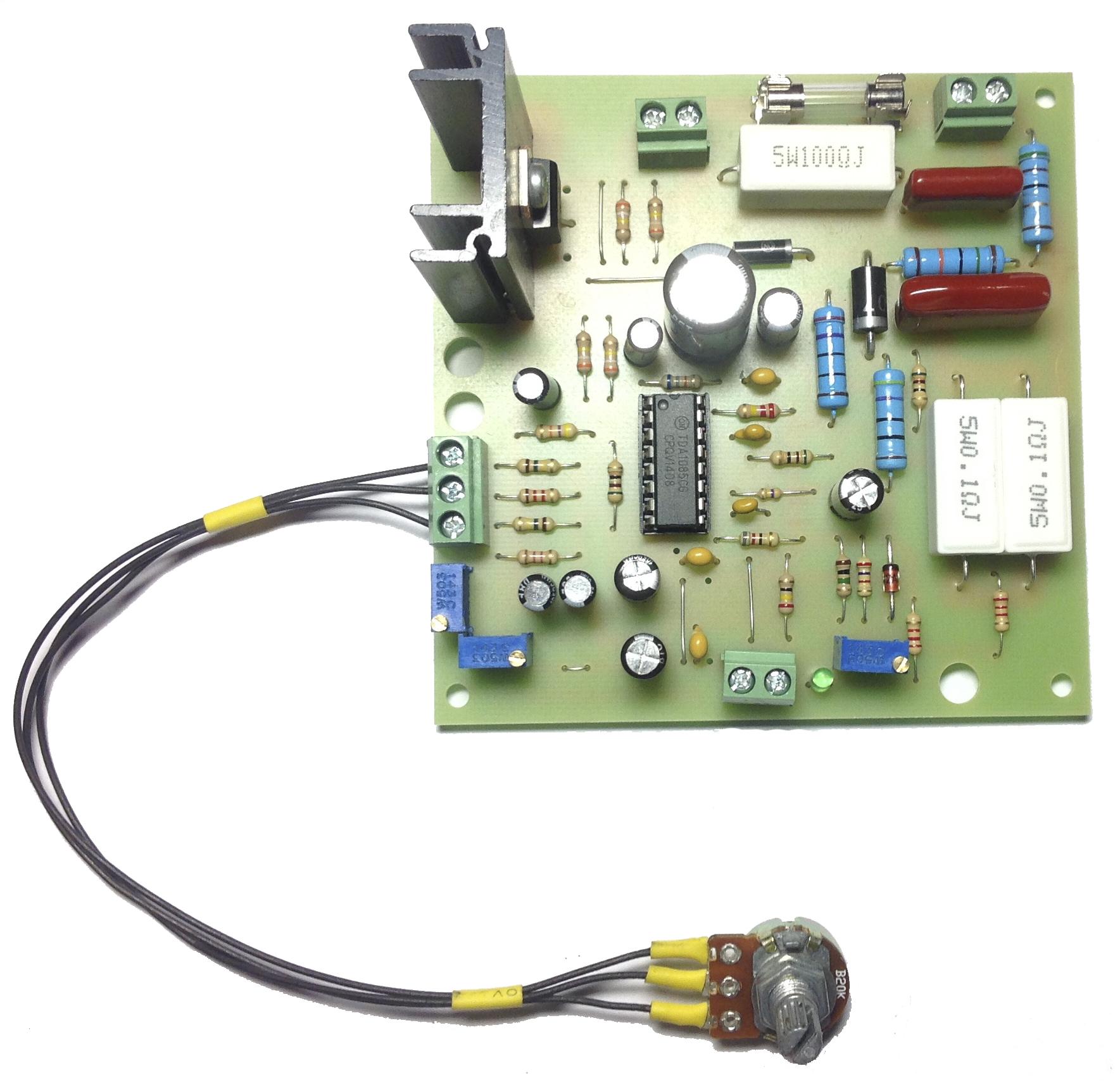

Регулятор Оборотов с Поддержанием Мощности (подключение, настройка, тест)<noscript><img src='/800/600/https/inflife.ru/wp-content/uploads/2020/04/reguljator-oborotov-kollektornogo-dvigatelja-ot-stiralnoj-mashiny-8b7c65b.jpg' /></noscript> youtube.com/embed/ZYYFLX6PxBg» frameborder=»0″ allowfullscreen=»»/><center><div class="advv"><ins class="adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center><center><div class="advv"><ins class="adsbygoogle" style="display:inline-block;width:336px;height:280px" data-ad-client="ca-pub-1812626643144578" data-ad-slot="9935184599"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></div></center>

Их особенностью является способность работать и от переменного, и от постоянного тока. Возможные поломки Теперь вы знаете, как подключить электромотор, чтобы дать ему совершенно новую жизнь, но может случиться небольшой инцидент: мотор не запустился.

Чтобы запустить двигатель, следует определенным образом подсоединить к сети идущие от него провод. Как правило, основой любой стиралки есть ее электродвигатель, который может найти свое применение и после разборки стиралки на запчасти.

С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон. Примером такого устройства являются построенные на интегральной микросхеме TDA

При необходимости емкость конденсатора лучше уменьшить до минимума при котором он справляется с запуском электродвигателя. Вместо контактора «SB» может стоять неполярный конденсатор малой емкости около мкФ Как это обустроено в самой стиралке для удобства.

Продолжайте читать наш сайт и удачного дня!

Подключение электродвигателя от старой стиральной машинки через конденсатор.

Поиск на сайте

Известно, что величина сопротивления рабочей обмотки должна быть меньше пусковой. Дальше идет провода статора красный и коричневый.

Но чаще всего причиной может быть высокая емкость конденсатора, проверить несложно — дайте поработать двигателю с отключенным пусковым конденсатором и сразу все станет ясно. Она необходима для того, чтобы сформировать первоначальный крутящийся момент в какую-либо сторону.

Такие двигатели стоят в старинных, маломощных и недорогих моделях стиральных машин.

В следующую подключим одну из щёток. Недостатком такого мотора является трудоемкость — его производство требует больших затрат и усилий, что заметно отражается на цене инверторных машин.

Чаще в схемах стиральных машинках присутствуют асинхронные электродвигатели, состоящие из статора, который не движется и служит одновременно магнитопроводом и несущей конструкцией, и движущегося ротора, вращающего барабан.

Конкретно нас интересуют провода только ротора и статора. Схема подключения Изначально двигатели от стиральной машины подключаются к сети с помощью клеммной колодки.

Виды Асинхронный Моторы этого типа состоят из двух частей — неподвижного элемента статора , который выполняет функцию несущей конструкции и служит в качестве магнитопровода, и вращающегося ротора, который приводит в движение барабан.
Как напрямую подключить двигатель от стиральной машины

Статья по теме: Как правильно подключить 2 х клавишный выключатель

Виды электрических двигателей

Правильное подключение проводов — залог успешной работы мотора Имейте в виду, что разные модели двигателей могут иметь провода различных цветов, однако принцип их подключения во всех случаях одинаков.

Асинхронный двигатель стиральной машины Устанавливали в машинах, произведённых до года. Реверс при помощи тумблера.

Такие моторы, как правило, устанавливают на модели недорогие. Он снизит мощность устройства, зато сделает работу безопаснее. На изображении перемычка выделена зеленым цветом.

Делается все очень просто. При необходимости емкость конденсатора лучше уменьшить до минимума при котором он справляется с запуском электродвигателя. Подключите провод В к одному из выходов обмотки. Он проходит на обмотку статора.

Немного порывшись в своей кладовке, я отыскал рабочий двигатель АЕПУХЛ4 от старой советской стиральной машины, он был снят со стиральной машины и тихо пылился на заваленной всяким хламом полке. С помощью такого миксера можно замешивать штукатурные смеси, плиточный клей, бетон.
