Управление насосом: схемы подключения и автоматизация скважинных насосов — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работает автоматика для скважинного насоса. Какие бывают виды систем управления насосами. Из каких элементов состоит автоматика для скважины. Как правильно подобрать и настроить автоматику для насоса.

Содержание

Принцип работы автоматики для скважинного насоса

Автоматика для скважинного насоса предназначена для управления его работой и защиты от повреждений. Ее основные функции:

Включение и выключение насоса в зависимости от давления в системе
Защита от работы «всухую» при отсутствии воды в скважине
Защита от перегрузок и скачков напряжения
Поддержание стабильного давления в системе водоснабжения

Принцип работы автоматики основан на контроле давления воды в трубопроводе. При падении давления ниже установленного уровня автоматика включает насос. Когда давление достигает верхнего порога, насос отключается.

Основные элементы автоматики для скважинного насоса

В состав автоматики для скважинного насоса обычно входят следующие компоненты:

Реле давления — контролирует давление в системе и управляет включением/выключением насоса
Манометр — показывает текущее давление в трубопроводе
Гидроаккумулятор — сглаживает гидроудары и поддерживает давление при выключенном насосе
Реле защиты от сухого хода — отключает насос при отсутствии воды
Пятивыводной штуцер — для подключения всех элементов

Современные блоки автоматики часто объединяют все эти элементы в едином корпусе, что упрощает монтаж и настройку системы.

Виды автоматики для скважинных насосов

Существует несколько основных видов автоматики для управления скважинными насосами:

1. Механическая автоматика

Самый простой и бюджетный вариант. Состоит из реле давления, манометра и гидроаккумулятора. Подходит для небольших систем водоснабжения.

2. Электронная автоматика

Более совершенный вариант с электронным управлением. Имеет расширенный функционал, возможность точной настройки параметров, защиту от перегрузок.

3. Частотные преобразователи

Современные устройства, регулирующие скорость вращения двигателя насоса. Обеспечивают плавный пуск, экономию электроэнергии, поддержание постоянного давления.

Как выбрать автоматику для скважинного насоса

При выборе автоматики для скважинного насоса следует учитывать несколько важных факторов:

Мощность и производительность насоса
Глубина скважины
Требуемое давление в системе
Объем водопотребления
Необходимые функции защиты

Для небольших частных домов обычно достаточно простой механической автоматики. Для больших систем водоснабжения рекомендуется использовать электронную автоматику или частотные преобразователи.

Схемы подключения автоматики к скважинному насосу

Существует несколько основных схем подключения автоматики к скважинному насосу:

1. Прямое подключение

Самая простая схема, при которой насос напрямую подключается к реле давления. Подходит для насосов малой мощности.

2. Подключение через магнитный пускатель

Используется для мощных насосов. Реле давления управляет магнитным пускателем, который коммутирует силовую цепь насоса.

3. Подключение с использованием частотного преобразователя

Наиболее совершенная схема, обеспечивающая плавное регулирование производительности насоса и экономию электроэнергии.

Настройка автоматики для скважинного насоса

Правильная настройка автоматики критически важна для эффективной и безопасной работы насоса. Основные параметры, требующие настройки:

Нижний порог давления (давление включения насоса)
Верхний порог давления (давление выключения насоса)
Давление срабатывания защиты от сухого хода
Задержка времени на включение/выключение

Настройка производится с учетом характеристик конкретной системы водоснабжения и рекомендаций производителя оборудования.

Преимущества использования автоматики для скважинных насосов

Применение автоматики для управления скважинными насосами дает ряд существенных преимуществ:

Повышение надежности и срока службы насосного оборудования
Экономия электроэнергии
Стабилизация давления в системе водоснабжения
Защита насоса от аварийных ситуаций
Автоматизация процесса водоснабжения
Удобство эксплуатации системы

Все это делает использование автоматики практически обязательным в современных системах водоснабжения с использованием скважинных насосов.

виды, принцип работы, схемы подключения

Автор Монтажник На чтение 11 мин. Просмотров 15k. Обновлено 07.12.2020

Для индивидуального водоснабжения используются скважинные и колодезные источники чистой воды, забор которой осуществляется с помощью погружных или поверхностных электронасосов. Они не могут работать непрерывно и должны отключаться по мере наполнения магистрали, управление циклами включения отключения электронасоса осуществляет автоматика для скважины или колодца.

При организации системы водоснабжения частного дома электронасос подбирают, исходя из дебита, после чего монтируют автоматическую систему управления его работой, включающую электронику и накопительную емкость. От правильного подбора и настройки электронных управляющих устройств зависит эффективность водоподачи, срок службы электронасоса и удобство пользования водопроводом.

Рис.1 Пример обустройства водоснабжения

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

Рис. 2 Пример устройства скважинного водозаборного источника

Принцип действия и разновидности

Принцип работы автоматики для скважинного электронасоса основан на изменении физических параметров воды в линии и водозаборном источнике. Насос для скважины с автоматикой отключается и включается при изменении давления, высоты водяного столба в источнике, скорости движения жидкости по трубопроводу или ее пропадании в линии.

При использовании погружных электронасосов в трубопровод устанавливают отдельные узлы управления и гидроаккумулятор, в более современных модульных моделях все приборы объединены в одном блоке.

При использовании поверхностных агрегатов все управляющие элементы монтируют на один каркас, модуль называют насосная станция – использовать ее намного удобнее, чем самостоятельно устанавливать все элементы в линию.

Как работает автоматика и защитные механизмы

Автоматика позволяет регулировать работу погружного или поверхностного электронасоса, отключая цепь его питания в электроприборах, реагирующих на поведение жидкости. Размыкание электрической цепи происходит непосредственно через контакты или с помощью мощных радиодеталей.

Рис. 3 Поверхностная станция в кессонной яме

Управление насосом по давлению

Монтаж реле давления производится в водоподающую магистраль на фитинги после фильтров, при использовании станции оно закрепляется на пятивходовой штуцер, размещенный на гидроаккумуляторе.

Гидравлическое реле является основным управляющим элементом во всех системах водоподачи, оно прерывает поступление электроэнергии при повышении давления в системе до определенного предела.

Принцип действия прибора основан на смещении мембраны, на которую давит жидкость, при этом закрепленный на ней толкатель механически размыкает внутренние контакты. Для настройки в корпусе установлены два регулировочных винта, вращением которых выставляется верхняя граница срабатывания и разница между порогом включения и отключения.

Реле давления с защитой от работы на сухую

Для защиты помпы от выхода из строя при отсутствии жидкости в скважинном канале, автоматическая система должна обязательно включать в себя реле с защитой от холостого хода, которое устанавливается в линию рядом с другими узлами. Его принцип действия и конструкция полностью идентичны вышеописанному гидрореле с единственной разницей — электроприбор разрывает цепь подачи электричества на помпу при понижении напора в системе до определенного порога. Границы срабатывания прибора задаются двумя подпружиненными регулировочными винтами, помещенными под крышкой, для подсоединения проводов на выходе имеются два клеммных разъема.

Рис. 4 Гидроаккумулятор и манометр — подключение

Разновидности поплавковых механизмов

Поплавковые механизмы могут использоваться как отдельные детали, закрепляемые на стенках водозаборной емкости, так и встроенные в оборудование систем водоснабжения.

Их принцип действия основан на замыкании или размыкании контактов при изменении положения поплавковой головки за счет движения помещенного внутрь предмета (шара), оказывающего давление на рычаг или контакты.

Отдельно стоящие поплавки во взаимодействии с погружным насосом используются, когда поднятая жидкость поступает в накопительную емкость, расположенную на верхних этажах здания. В этом случае расположенный на ее стенках поплавок отключает подачу электроэнергии на агрегат при достижении определенной отметки. При таком применении поплавок не выполняет защитных функций электронаса, а служит лишь средством для предотвращения затопления дома.

Рис. 5 Электронная автоматика – подключение реле для защиты от работы на сухую и давления

Для функционирования отдельно стоящего поплавка в качестве защитного элемента необходимо свободное пространство, которое отсутствует в скважинах, насосные агрегаты с закрепленным поплавковым выключателем на корпусе работают в колодцах.

Для узких скважин могут подойти помпы, в которых используется аналог поплавка — электролитический выключатель, также реагирующий на уровень жидкости.

Контролирование работы по уровню воды

Низкий уровень воды в скважине приводит к выходу из строя помпы из-за отсутствия водяного охлаждения обмотки электродвигателя, если она не оснащена датчиками защиты от перегрева. В некоторых моделях погружных электронасосов предусмотрено отключение питания при отсутствии жидкости в водоеме посредством встроенных деталей — поплавкового или электролитического выключателя.

Электронасосы с поплавковым выключателем используются только в колодцах — в скважинных каналах для размещения поплавка слишком мало места. Поплавок представляет собой простой механизм, состоящий из металлического шара и рычага, замыкающего контакты — при опускании пластмассовой головки шарик давит на рычаг и контакты размыкаются, прерывая подачу напряжения на обмотку двигателя. Таким образом, при понижении водного уровня насос отключается и начинает работать снова, когда жидкость прибывает и поднимает головку. В поплавковых моделях возможна регулировка порога срабатывания по уровню за счет крепления кабеля в разных точках на ручке корпуса.

В скважинных источниках для контроля уровня можно использовать агрегаты с электролитическим выключателем, представляющим из себя два проводника, закрепленных на ручке корпуса. При наличии жидкости проводники находятся в замкнутом состоянии, проводя через нее ток, а когда водный уровень падает, цепь размыкается, прерывая подачу энергии на помпу через встроенную электронную схему.

Рис. 6 Конструкция поплавковых датчиков

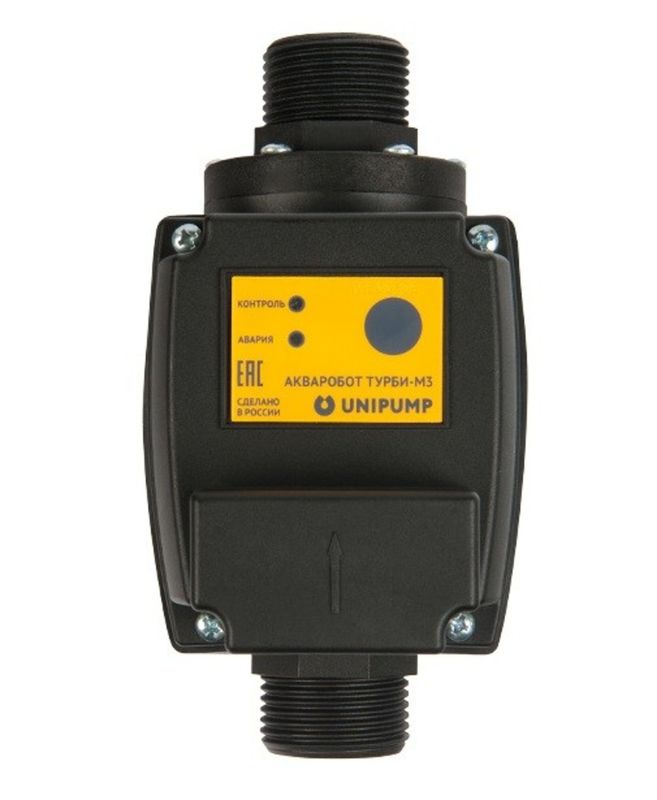

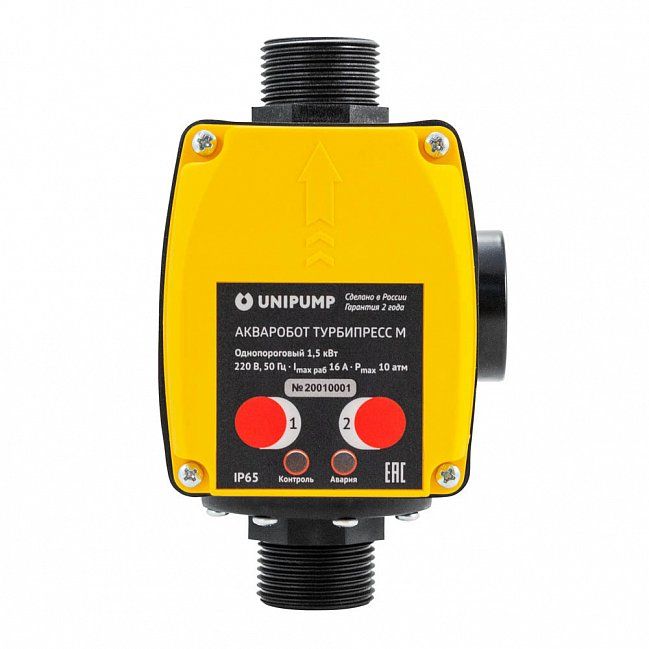

Пресс контроль

Данное устройство рассчитано на управление работой электронасоса в зависимости от наличия жидкости в трубопроводе. Простейшая модель представляет собой намагниченную шторку или лепесток на выходе штуцера прибора, опущенные в водный поток. При прохождении жидкости шторка поднята, и ее магнитное поле замыкает контакты, расположенные внутри геркона, но как только вода в трубопроводе исчезает, шторка опускается и контакты геркона размыкаются.

Это приводит к тому, что в слаботочной цепи пропадает ток, управляющий через мощные электронные элементы подачей напряжения на электронасос — цепь питания размыкается и двигатель останавливается. Порог срабатывания многих устройств определяется площадью лепестков, которые подбираются из нескольких экземпляров, если возникает необходимость тонкой настройки, используют модель, в которой герконовый датчик перемещается, приближаясь или удаляясь от шторки.

Данное устройство редко используется с погружными электронасосами, иногда его применяют для отключения наружных электронасосов, не оснащенных релейной защитой от сухого хода.

Рис. 7 Датчик потока

Выбор реле

При выборе гидрореле руководствуется его диапазоном в водопроводе, стандартное значение составляет 1,5 — 3 бар. При подключении с помощью манометра производят его настройку регулировочными винтами. Аналогичным образом поступают с реле сухого хода, настраивая его на отключение питания при напоре в линии менее 1,5 бар. Если частный дом имеет высокую этажность, то для подачи воды с требуемым напором на верхние этажи реле дополнительно настраивают, повышая верхний и нижний пороги срабатывания.

К примеру, если высота подъема на верхние этажи составляет 5 метров (1 бар. соответствует 10 метрам вертикального водного столба), то к верхней и нижней границам срабатывания добавляют по 0,5 бара и в итоге получают диапазон срабатывания от 2 до 3,5 бар. Выбираемая для водоснабжения дома марка должна иметь соответствующий напорный диапазон по паспорту.

Рис. 8 Насосные агрегаты с поплавками и электролитическими датчиками

Из каких частей состоит автоматика для скважины

В настоящее время существуют различные виды автоматики, начиная от простейших дискретных приборов и заканчивая малогабаритными блоками с широтно-импульсной модуляцией. Все ее виды можно разделить на три группы в зависимости от используемых технологических разработок и диапазона выполняемых функций.

Первое поколение

В этом случае автоматическое управление осуществляется с помощью простейших узлов, к которым относятся:

Реле давления и холостого хода. Их функционирование подробно описано выше, приборы несложно своими руками установить в трубопровод и настроить.
Гидроаккумулятор. Представляет собой емкость для сбора воды, объем которой может колебаться в значительных пределах, основное назначение — поддержка напора и компенсация гидроударов в системе.
Манометр. Элемент, необходимый для контроля давления и настройки гидрореле.

Рис. 9 Автоматика для насоса 1-го поколения

Блоки управления второго поколения

Модули данного класса существенно отличаются от первого вида за счет следующих параметров:

все дискретные детали, включая объемный гидроаккумулятор, смонтированы в одном модуле;
существенно расширены выполняемые функции;
настройка параметров производится электронным способом;
многие модули рассчитаны на функционирование с конкретными моделями электронасосов и имеют предустановленные настройки.

Автоматизация управления насосом модулями второго поколения позволяет реализовать следующие функции:

Отключение помпы спустя несколько секунд при повышении давления выше допустимых параметров или отсутствии жидкости в магистрали.
Защиту обмотки от холостого хода.
Возможность тонкого регулирования настраиваемых параметров.
Электронная индикация, отражающая гидравлические показатели и состояние оборудования.
Гашение гидроударов за счет установки гидроаккумулятора небольшого объема.
Плавный пуск, увеличивающий срок службы насосного агрегата.
Антицикличность, предотвращающая многократное включение электропитания в случае утечки в трубопроводе.

Рис. 10 Автоматика для скважины — модули 2-го поколения

Третье поколение

Третьему поколению автоматики присущи все перечисленные функции второго с дополнительной возможностью регулировки скорости вращения вала электродвигателя. Эта особенность дает следующие преимущества:

Насосный двигатель работает с учетом водозабора, включая высокие обороты при большом объеме потребления и замедляя свою скорость при малом потоке.
В модуле отсутствует гидроаккумулятор — в нем нет необходимости, так как водоподача происходит плавно без скачков.
В водопроводе всегда поддерживается постоянный напор.
На 30 — 40% экономится электроэнергия при функционировании двигателя в экономичном режиме на малых оборотах.

Модульная автоматика для скважины — преимущества и недостатки

Преимуществами использования автоматики в модулях 2 и 3 поколения являются следующие особенности:

Все узлы собраны в одном блоке, который занимает мало места и легко подключается к водопроводу.
Приборы обладают широкими функциональными возможностями для управления.

Рис. 11 Автоматика для скважины 3-го поколения

При использовании увеличивается срок службы электронасоса и других узлов водопроводной магистрали, происходит экономия электроэнергии.
Упрощается процедура контроля, диагностики, настройки и управления.
За счет постоянного давления в системе повышается комфортность пользования водопроводом.

К недостаткам можно отнести следующие особенности:

Большая стоимость модулей третьего поколения, которая в несколько раз превышает второе и на порядок больше первого.
Работоспособность приборов сильно зависит от напряжения в сети.
Многие системы рассчитаны на работу только с определенной маркой электронасоса, имеют фиксированные настройки и не подходят для использования с другими приборами.

Рис. 12 Схема установки поверхностного насоса

Установка поверхностного электронасоса

Перед подключением наружных станций первым делом оборудуют скважину — чаще всего монтируют кессон, внутри которой находится водозаборное оборудование вместе с гидроаккумулятором и работает насос. Так как в поверхностных моделях глубина забора не превышает 9 метров, монтаж глубокой ямы помимо защиты оборудования служит и для повышения давления воды в системе — всасывающий патрубок можно опустить ниже уровня земли на 1 метр. При использовании станции все оборудование уже смонтировано и остается только подключить к ней входной и выходной патрубки.

Установка погружной помпы и ее подключение

Для установки погружной помпы обычно используют оголовок, помещенный в кессонную яму вместе с оборудованием или адаптер, врезанный в боковую стенку обсадной трубы. В последнем случае все автоматические узлы помещаются в жилом доме или отдельном хозяйственном строении.

Рис.13 Схема подключения и установки глубинных насосов в скважину

Автоматика для скважины должна выбираться по основным критериям, к которым относится, стоимость, связанная с применяемым погружным электронасосом. При использовании недорогих электронасосов отечественного или китайского производства достаточно применения простейших автоматических приборов — функции дорогих управляющих блоков с такими агрегатами не будут полностью реализованы. Если приобретается дорогой аппарат (например электронасос Grundfos за 1000 у.е.) с частотным регулированием скорости вращения электродвигателя, использование любых других устройств кроме родного модуля Grundfos PM2 не имеет никакого смысла.

Система управления насосами — принципы управления

Содержание

Любое насосное оборудование нужно комплектовать так, чтобы выполняемые им процессы и режимы были полностью автоматизированными. Автоматизация существенно влияет на качество работы, которую оценят как потребители, так и собственники.

При автоматизации насосного оборудования можно добиться меньшего потребления электричества, повысить стабильность и безотказность работы, уменьшить количество работников, но при этом останется возможность выполнять ручное регулирование. Такие системы управления насосами, называемые СУН, позволили открыть новые возможности для отопления, водоснабжения и качания воды из скважин.

Основное предназначение СУН

Оборудование, которое используется для отопления или охлаждения, водоснабжения, отведения воды, а так же тепловые насосы, испытывают потребность в оснащении автоматизированными и современными насосными системами. Они могут применяться для бытового и промышленного оборудования. Система управления насосами позволяет добиться получения экономической выгоды от ее внедрения, высокой надежности и эффективности при выполнении различных работ насосным оборудованием.

Управление удаленным скважинным насосом

Чтобы проводить регулировку нескольких насосов, которые в купе формируют группу, используют специальные системы. Такие системы называются станциями. Описываемые СУН, позволяют получить сложенную и безотказную работу, при помощи которых управляя оборудованием насосов, предназначенного для различных областей применения, можно выполнять управление насосом и контролировать основные параметры различных установок по их давлению.
к меню ↑

Основные элементы конструкции СУН, их преимущества и основные функции

Элементы конструкции, которые влияют на управление работой насосом, входят в состав систем управления насосами.

К эти элементам относятся:

реле контроля давления;
несколько реле, которые регулируют запуск и всю работу насосного оборудования;
преобразователь частоты. Таким преобразователем называется электронное устройство, которое способно изменять частоту;
комплекты автоматизации;
блоки, отвечающие за управление устройством;
датчики сухого хода.

Все вместе и каждый по отдельности элемент системы положительно сказывается на ее работоспособности, которая способна работать без поломок. Блок управления автоматикой насоса (ящик управления) создавать и регулировать оптимальный режим работы. Датчик разрыва выполняет важные защитные функции и выступает в роли защитного узла. Чтобы не случился перегрев насоса существует датчик сухого хода.

К главным функциональным особенностям можно отнести:

пуск или стоп у основного механизма насоса происходит автоматически;
при неполадках основного насоса автоматически запускается резервный (дублирующий) насос;
при необходимости сервисного обслуживания возможен кратковременный запуск в ручном режиме;
есть возможность для переключения вводов питания;
наличие защиты по давлению, от перегрева, короткого замыкания и сетевых и механических перегрузок;
невозможность нарушения требуемых рабочих параметров.

Автоматическая система диспетчерского контроля за насосами

Как и все системы автоматического управления, контроля и работы, системы управления насосами имеют ряд преимуществ, к которым можно отнести:

Автоматическое управление водяным насосом.
Автоматическое определение степени перегрева (сухого хода).
Управления на расстоянии, т.е дистанционно.
Заметное снижение количества порывов трубопроводов водоснабжения.
Существование суточного или недельного графика, по которому происходит работа насосного оборудования без человеческого участия.
Наличие аварийной сигнализации.
Защита электрического двигателя.
Вывод на табло текущего процесса или состояния оборудования.
Нет протока.
При необходимости возможна смена между основными и дублирующими насосными установками.

к меню ↑

Предназначение СУН и область их применения

Основное назначение станций управления насосами состоит в защите оборудования и механизмов насосов разнообразных моделей и видов от возникновения аварийных ситуаций, а так же управления дистанционно, в ручном (рулевого управления) и автоматическом режиме работы.

В состав СУН входят следующие элементы:

датчик перемещения;
датчик давления;
щит управления насосами;
датчик температуры на охладителе масла;
датчик, показывающий загрязненность рабочей жидкости;
пропорциональное давление;
автомат управления насосом;
датчик температуры рабочей жидкости;
датчик уровня рабочей жидкости;
термостат;
контроллер управления насосами;
пульт управления насосом.

Щит управления двумя насосами подпитки для систем горячего водоснабжения

Насосы для воды нужно поддерживать постоянно в определенном процессе работы, такое применение наиболее чаще встречается. Так же СУН можно встретить в при горячем и холодном водоснабжении и организации их управления, контроля требуемого давления в трубопроводах и регулировки до нужных пределов. СУН можно встретить в применении у скважинного насоса для его управления. В этом случае СУН будет отвечать за поддержание надлежащего уровня жидкости в башне водяного напора. Еще такое оборудование для управления применяют для дренажных и фекальных насосов, где важно знать точный уровень перекачиваемой жидкости внутри емкости.

При работе с погружным оборудованием используют автомат управления насосом. Центробежные устройства, такие как Гном или УМК, используются с автоматической станцией типа САУ. При использовании автоматического управления для насосов погружаемых в воду, можно поддерживать заданный уровень жидкости, при этом работая в автоматическом режиме, а так же избегать аварийных ситуаций с насосом.

Автомат управления позволяет выполнять автопуск агрегата и его отключение, если изменился уровень жидкости до максимальных или минимальных значений, защищает электронасос и его двигатель от перегрузок. После ликвидации аварийной ситуации возможно возобновление рабочего состояния агрегата.

Центробежные установки работают при температуре воздуха от -45ºС до +40ºС в закрытых помещениях. Для таких установок применяются СУН, которые должны применяться в не взрывоопасной среде, которая содержит неагрессивные газы и пары.

СУН для таких установок выполняет следующие функции:

блокировка пуска двигателя агрегата при коротком замыкании;
контроль датчиков по перегреву;
рулевого управления, контроль уровня воды за счет манометра и реле давления и передаваемых от них сигналов;
выключение электродвигателя в случае перенапряжения сети или перекоса фаз напряжения.

к меню ↑

Современные системы управления (видео)

к меню ↑

Описание и принцип работу шкафов и щитов управления

Щиты управления насосами, а так же шкафы получили широкое применения для тепло- и водоснабжения. Чаще всего их используют на повышающих давление станциях. Такими щитами можно надежно защитить оборудование и поддерживать параметры давления и уровня воды в требуемых диапазонах.

Принцип действия этих шкафов очень прост. Датчик давления передает сигналы на преобразователь частоты, который, в свою очередь, управляет пуском или остановкой насосного оборудования. Для обеспечивания требуемого давления преобразователь частоты может регулировать число оборотов двигателей насосов.

В шкаф установлен ПИД-регулятор, который следит за установленными значениями. Если эти значения выходя установленные пределы, регулятор будет повышать или понижать частоту вращения электродвигателя. Микропроцессорный контролер видя, что обороты стали максимальными, но значения не вошли в нормы, включает резервный агрегат. Преобразователь частоты может работать в обратной последовательности.

Он отключит один насос, который был дольше в работе, если значения стабилизировались и обороты электродвигателя уменьшились. Таким образом можно чередовать агрегаты. С помощь. Щита управления можно чередовать работу насосов, которые можно подключить до 6 штук одновременно. Мощность каждого может достигать 1 МВт.

Автоматизированная система управления насосами теплосети

На дверце шкафа располагаются следующие элементы:

рукоятка рулевого управления подачи питания;
аварийная и предупредительная сигнализация;
ручка для смены режима роботы;
кнопка, которой можно сбросить сигнал аварии;
сигнализация работы электродвигателя.

Щиты управления наделены всеми важными функциями: автоматическая подача резервного питания, ручное, удаленное или автоматическое управление, регулирование частоты, вывод информации по каждому агрегату. Можно поддерживать необходимую температуру внутри шкафа благодаря вентилятору и нагревателю, не забывая и про термостат, которые расположены в шкафу.

В шкаф управления устанавливается пульт для рулевого управления, оснащенный потенциометром, который укомплектован системой микроклимата и панелью оператора. Такая компоновка полностью подогнана для удобного использования.

Плюсы от применения щитов и шкафов рулевого управления насосным оборудованием:

двигатель защищается от перегрева и перегрузок;
меньшие затраты на электроэнергию;
плавность и многофункциональность настроек позволяют соблюдать технологический процесс;
легкость и своевременность техобслуживания.

Шкаф управления противопожарными насосами

к меню ↑

Модель САУН-24Л, краткий обзор

Система автоматического управления насосом САУН 24л предназначается для контроля за давлением жидкости в системе, поддержки этой жидкости в нужном диапазон, регулировки насосов в полностью автоматическом режиме. САУН 24л была разработана компанией Wester из Российской Федерации. В данную модель установлен мембранный бак на 24 литра, реле контроля давления и манометр. Можно регулировать открытие или закрытие клапана путем включения или выключения электронасоса.
к меню ↑

Краткие технические характеристики

Модель САУН 24л:

диапазон по давлению — 1,0-5,6
максимальная температура жидкости — ºС 40
нижний предел включения — 1,4 бар
верхний предел включения — 2,8 бар
класс защиты — IP54
минимальный перепад давления -1,0 бар
объем бака — 24 л.
максимальное рабочее давление — 6 бар
предварительное давление в воздушной полости — 1,5 атм.

Существует возможность заказа шкафов не только в готовом виде, а можно предварительно обговорив требуемую компоновку и параметры деталей под свои агрегаты и устройства.
Главная страница » Насосы
блок для скважины с погружным вариантом, продукция для скважинного водяного устройства с гидроаккумулятором и реле давления, модели «Джилекс» для водоснабжения
Скважина для воды на участке почти обязательное явление, она предоставляет множество выгод. Чтобы ее работа не омрачалась постоянными поломками, необходимо установить автоматику. Она бывает разной по компоновке, может быть чисто механической или иметь электронный блок управления, но любая автоматика обеспечивает правильную работу насосной системы.

Особенности
Автоматика для насоса, как и для отопления, поддерживает нормальную работу системы, следя за множеством параметров, например, давлением, температурой насоса, осуществляет распределение воды в системе и тому подобное. Для корректной работы необходимы несколько узлов различного типа и их настройка под конкретную специфику начиная от типа насосного оборудования и глубины скважины и заканчивая количеством точек водозабора и необходимым рабочим давлением.
Штатная работа насоса поддерживается работой автоматики важных узлов.
Распределяющее коллекторное устройство. Обеспечивает подачу воды в несколько точек водозабора по всей обслуживаемой территории.
Реле. Контролирует запуск и остановку насоса. Необходимо для контроля оптимального давления в системе. При продаже имеет базовые настройки от производителя, которые могут изменяться согласно нуждам конкретной системы.
Манометр, устройство измеряющее рабочее давление системы.
Датчик сухого хода. Необходим для предотвращения перегрева насосного оборудования при отсутствии воды в системе.

Минимальный объем автоматики для насосной станции включает контроллер и систему защиты.
Контроллер, регулирующий мощность насоса. Необходим для работы системы в оптимальном режиме.
Система защиты:
датчик сухого хода;
датчик, защищающий от перегрева;
датчик, определяющий разрыв в напорной магистрали.
Можно отметить положительные и отрицательные моменты при использовании автоматики.
Автоматика, как и любое сложное устройство, призвана улучшить работу механической составляющей, в данном случае насоса, в связи с этим ее использование предоставляет определенные преимущества, к ним относятся:

широкий выбор специализированных агрегатов позволяет подобрать подходящий вариант к насосу с практически любыми параметрами;
набор автоматики уже скомпонован в систему и готов к работе, поэтому можно не заниматься подбором отдельных узлов, не проверять детали на совместимость и синхронизацию взаимодействия;
главное достоинство автоматики – это работа в плавном размеренном режиме всей насосной системы, при этом следить за ее балансировкой не нужно, потому что это также задача автоматики.
Кроме положительных качеств, автоматика имеет и свои недостатки, и вот какие:
скомпонованная система стоит дороже, чем ее сборка из отдельных узлов самостоятельно;
при наличии определенных познаний можно подобрать каждый узел так, чтобы он идеально отвечал требованиям насосной системы и настроить его на оптимальную работу; при готовой системе такое полное совпадение редкость, но если поискать, можно найти хороший вариант с высоким соответствием;

автоматика по большей части плохо сочетается с вибрационными насосами из-за их специфичного требования к входному давлению в 0. 3 атм, на которое она не рассчитана.
Виды
Всю автоматику, использующуюся для контроля за работой насоса, подразделяют на 3 вида в хронологическом порядке согласно последовательности ее создания.

1-го поколения
Это первая и простейшая автоматизированная система управления насосным оборудованием. Ее используют для несложных задач, когда нужно обеспечить постоянный источник воды в доме. Состоит она из трех основных частей.
Датчик сухого хода. Необходим для отключения насоса при отсутствии воды, которая служит охладителем, без нее насос перегреется и обмотка сгорит. Но также может устанавливаться дополнительный поплавок-выключатель. Его функция схожа с датчиком и отталкивается от уровня воды: когда он понижается – насос выключается. Эти простые механизмы надежно защищают дорогостоящее оборудование от порчи.
Гидроаккумулятор. Является необходимым элементом для автоматизации системы. Выполняет функцию накопителя воды, внутри которого расположена мембрана.

Реле. Устройство, контролирующее уровень давления, должно снабжаться манометром, позволяющим настраивать рабочие параметры контактов реле.
Автоматика первого поколения для глубинных колодезных насосов отличается простотой за счет отсутствия сложных электрических схем, а потому его установка на любое насосное оборудование не является проблемным.
Функционал системы так же прост, как и механизм работы, который завязан на понижении давления в гидроаккумуляторе при израсходовании воды. Вследствие чего включается насос и заполняет емкость новой жидкостью. При полном заполнении насос отключается. Этот процесс продолжается циклично. Возможна регулировка минимального и максимального давления посредством реле. Манометр позволяет установить нижний и верхний предел срабатывания автоматики.
2-го поколения
Второе поколение отличается от первого использованием электронного блока управления, к которому подключены датчики. Они распределены по всей насосной системе и следят за работой самого насоса и состоянием трубопровода. Вся информация поступает к электронному блоку, который ее обрабатывает и принимает соответствующие решения.
При использовании автоматики 2-го поколения может не использоваться гидроаккумулятор, так как трубопровод и установленный в нем датчик выполняют аналогичную функцию. Когда давление в трубе падает, сигнал от датчика поступает в узел управления, который, в свою очередь, включает насос и восстанавливает напор воды на прежний уровень, а по завершении отключает его.
Для установки автоматики 2-го поколения необходимы базовые навыки в обращении с электроникой. По принципу действия системы 1-го и 2-го поколения схожи – контроль давления, но по стоимости система 2-го поколения значительно дороже, вследствие чего пользуется меньшим спросом.
Компенсацией являет отсутствие гидроаккумулятора, а, следовательно, экономятся деньги на его покупку, хотя он имеет и свои плюсы, так как система на его основе продолжает работать даже в отсутствии электричества.
3-го поколения
Такая система отличается высокой надежностью и эффективностью, но и стоит дороже своих предшественников. Точная работа системы обеспечивается продвинутой электроникой и позволяет экономить на электроэнергии. Для подключения этой системы необходим специалист, который не только установит, но и настроит правильную работу блока. Автоматика обеспечивает полный комплекс защиты оборудования от поломки начиная от «сухого хода» и разрыва трубопровода и заканчивая защитой от скачков напряжения в сети. Принцип работы, как и во 2-ом поколении, не связан с использованием гидроаккумулятора.
Главное отличие – это возможность более точно регулировать работу механических узлов. Например, при включении насос стандартно качает воду на максимальной мощности, в чем нет нужды при ее малом расходе, а электричество потребляется по максимуму.
Система 3-го поколения варьирует мощность насоса в зависимости от интенсивности водозабора, увеличивая и уменьшая его обороты. Это не только экономит энергию, но и продлевает срок службы агрегата.
Схема подключения
В зависимости от вида насоса схема подключения может различаться.
Установка и подключение погружного насоса и автоматики
Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.
Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.
Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
К ним прикручиваются два узла: манометр и реле давления.
Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
С другой стороны труба крепится при помощи фитинга к насосу.
Подающая труба и насос укладываются на ровном участке.
На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
После чего насос спускается в скважину, и натягивается страховочный трос.
Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
Кабель подключается к реле и ведется к управляющему электрошкафу.
Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.
При других показателях производится регулировка реле посредством специальных винтов внутри корпуса.
Установка и подключение поверхностного насоса с автоматикой
При таком типе насоса подключение автоматики имеет ряд отличий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в следующем:
ко входу насоса присоединяется ПВХ-труба для забора воды с диаметров от 25 до 35 мм;
на второй конец посредством фитинга прикрепляется обратный клапан и опускается в скважину, при этом труба должна иметь длину, достаточную чтобы ее конец погрузился в воду примерно на метр, иначе будет захватываться воздух;
перед началом работы двигатель через заливное отверстие и заборная труба заполняются водой;
при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.
Производители
Подбор любого технологичного оборудования скважинного насоса связан с риском купить некачественный товар, и чтобы этого избежать, стоит отдать предпочтение изготовителю с хорошей репутацией.
В числе таких компаний можно отметить несколько.
«Юнипамп» российская компания, производящая надежное качественное оборудование по умеренной цене. Автоматика отличается широким выбором под различные насосные системы, рассчитана на работу с агрегатами мощностью не более 1.5 кВт. Конструкционно манометр совмещен с реле давления, такая особенность упрощает установку.
Grundfos – датская автоматика высокого качества. Основными особенностями продукции являются:
уровень защиты – IP52, автоматика с такой маркировкой может устанавливаться практически в любых условиях;
безотказное качество;
часть изделий рассчитана на напряжение менее 220В;
широкий выбор моделей под различные типы и мощности насосов.
Condor – немецкая аппаратура безупречного качества. Их продукция выделяется такими качествами:
двухполюсные реле давления;
универсальные настройки режимов работы;
высокая стоимость.
Italtecnica – итальянская фирма, выпускающая автоматику хорошего качества по умеренной цене. Оборудование рассчитано на диапазон давления 1-5 бар. Гарантийный срок изделий – 1 год. А также они производят автоматику для насосных станций, параметры работы таких устройств следующие:
рабочее давление – 1.4-2.8 бар;
полимерный материал корпуса с изолирующей прокладкой;
противопригарная защита из серебра с никелем;
контактные клеммы медные.
Среди производителей качественной продукции водоснабжения можно также выделить бренды «Джилекс», «Прессконтроль», Espa, «ВиСтан 3», «Акваробот», «Малыш» и Alco.
Советы
В процессе подбора, установки и эксплуатации автоматики для насоса своими руками существую нюансы, знание которых может улучшить эффективность работы системы циркуляционного и дренажного насоса.
Установка слишком высокого давления в системе негативно отражается на работе насоса, а кроме того, приводит к непропорциональному перерасходу электроэнергии. Иногда оно просто не срабатывает.
Автоматика водяного насоса 3-го поколения использует частотное управление оборотами насоса, если имеющийся насос не поддерживает такую технологию, в установке автоматики 3-го поколения нет смысла.
Подключая проводку, необходимо удостовериться в ее хорошем креплении к колодкам клемм. При этом определенная полярность насоса и напряжения неважны.
О том, как подключить реле давления к насосной станции, вы можете узнать далее.
Система управления погружными насосами в дренажном колодце
Дата публикации: 22. 07.2014
В зависимости от величины уровня, по определенным «уставкам», выдается сигнал на включение/выключение одного, двух или трех насосов. Кроме того, обеспечивается сигнализации об угрозе переполнения колодца и защита насосов от «сухого хода».
Эти сигналы подводятся к шкафу управления насосами.
2. Датчики и вторичные приборы
2.1. Датчики
2.2. Измерение рабочего уровня и формирование сигналов управления по заданным «уставкам»
Для измерения рабочего уровня предлагается Ультразвуковой уровнемер EasyTrek SPA-380-4. Данный уровнемер является двухпроводным с выходом 4…20мА + HART. Диапазон измерения 0,25…6м. Заводская настройка: 0,25м – 4мА; 6м – 20мА. С помощью персонального компьютера, через HART-модем допускается пользовательская настройка уровнемера. Так, например, значения 4 и 20мА могут быть присвоены границам реально измеряемого диапазона (масштабирование).
Для преобразования токового сигнала 4. ..20мА с выхода уровнемера в дискретный сигнал (реле) предлагается использовать реле контроля тока UNICONT PKK-312.
Прибор представляет собой интеллектуальное реле для задач контроля уровня и управления насосом. С помощью функции «обучения» (Teach-In) возможно «запомнить» два значения уровня в токовом диапазоне 4…20мА, а также, назначить один из запрограммированных режимов для управления выходным релейным контактом. Для включения и выключения насоса по двухуровневой логике предусмотрен режим Switching Difference.
Для формирования дискретных сигналов для управления 3-мя насосами потребуется 3 реле контроля тока UNICONT PKK-312. Схема подключения уровнемера (датчика) и реле тока приведена на Рис. 1.
Рисунок 1. Схема подключения датчика 4…20мА и трех реле тока
Рисунок 2. Диаграмма работы схемы (Рис. 1) по заданным уставкам
2.3. Сигнализация о переполнении колодца
Для сигнализации о переполнении колодца предлагается использовать поплавковый сигнализатор уровня NIVOFLOAT NWP-110. Сигнализатор оборудован переключающим «сухим контактом». Переключение происходит при всплытии поплавка на максимальной верхней отметке уровня сточных вод. Т.к. переполнение соответствует ситуации «авария», рекомендуется использовать размыкающий контакт.
2.4. Защита насосов от «сухого хода»
Цепь защиты от «сухого хода» строится с помощью следующих приборов:
Двух погружных кондуктивных зондов NIVOCONT KSK -201;
Реле контроля уровня NICOCONT KRK -512 (U_пит = 24…240В AC/DC).
К каждому зонду присоединяется водостойкий однопроводный кабель, на котором зонды погружаются в дренажный колодец на контролируемый уровень (чуть выше точки всаса).
Рисунок 3. Схема подключения
Системы управления насосами — назначение, виды оборудования
Принцип его действия заключается в следующем. Преобразователь частоты (ПЧ), называемый еще микропроцессорным контроллером управления насосами, на основе входных сигналов от датчика давления и величины, заданной с клавиатуры, управляет включением/отключением насосных установок. При этом он одновременно корректирует частоту вращения одного из агрегатов, чтобы достичь установленного уровня давления.
Если значение отличается от установленного, ПИД-регулятор рассчитывает величину отличия, и в зависимости от ситуации понижает или повышает частоту вращения. Когда достигнуты и поддерживаются максимальные обороты на протяжении заданного времени, микропроцессорный контроллер подает сигнал о включении следующего добавочного (резервного) агрегата.
Также происходят и обратные действия – в случае, когда, управляемый ПЧ насос, достигнет минимальных оборотов, произойдет отключение насоса, работающего дольше остальных. В результате таких процессов (включения/отключения с учетом временной выработки двигателя) происходит периодическая замена ведущего механизма.
Щиты могут управлять группой насосов, состоящей из шести экземпляров, мощность каждого может достигать до 1 МВт. Они способствуют равномерному распределению рабочего времени каждой машины.
На лицевой панели шкафа расположены такие рабочие органы, как:
кнопка, сбрасывающая аварийный сигнал;
переключатель режимов работы;
рукоятка выключателя питания, индикатор предупредительной (аварийной) сигнализации;
индикатор работы электродвигателей.
Конструкция (состав) шкафа управления имеет каркас из металла, порошковую окраску с защитой степени не менее IP54. Через кабельные уплотнители осуществляется ввод кабелей. Внутри стандартного изделия вы обнаружите: внешнюю панель управления, ЧП, кнопки, переключатели системы, защиту «сухого хода», измеритель давления жидкости, лампочки, выключатели, защищающие двигатель. Также в состав входят: два режима управления нагрузкой – автоматический и ручной, тепловое реле.
Доступными опциями являются: частотная регулировка, ручное, удаленное управление, автовключение резервного питания, контроль с помощью специальных программ, выдача информации в отдельности по каждому механизму. Используя термостат, вентилятор и нагреватель, вы сможете стабилизировать температуру внутри шкафа в любое время года.
Интересный факт. Не каждый, наверное, знает, что можно приобрести не только готовые щиты, но есть вариант и изготовления щита на заказ в соответствии с вашими требованиями и желаниями. Однако при этом обязательно учитывайте: тип управления, условия окружающей среды, режим пуска «движка» (прямой, комбинированный, плавный), количество и параметры электродвигателей.
Установив шкаф управления скважинным насосным оборудованием, владелец обретет спокойствие, поскольку контролирование дальнейшей работы насосов будет обеспечиваться на основе электронной «начинки». Под наблюдением будут находится важные параметры: температура, уровень воды, давление. Помимо регулирования частотного преобразователя, будет безопасно и плавно запускаться электродвигатель устройства. При использовании шкафа для управления группой насосов, как видим, спектр функциональных возможностей расширяется.
Схема управления пожарными насосами и жокей-насосом в формате dwg
В данной статье речь пойдет о схеме управления двумя пожарными насосами и жокей-насосом автоматической спринклерной водозаполненной установки пожаротушения.
В помещении склада электротехнического и металлообрабатывающего оборудования, проектом предусматривается автоматическая спринклерная водозаполненная установка пожаротушения, в соответствии с требованиями СП5. 13.130.2009 «Установки пожарной сигнализации и пожаротушения автоматические» пункт 5.2 таблица А3.
Управление пожарными насосами ПН1, ПН2 и жокей-насосом выполняется из шкафа управления пожарными насосами.
Установка пожаротушения находится под постоянным давлением 0,75 МПа, создаваемым установкой повышения давления в составе мембранного напорного гидробака ёмкостью 120 л и жокей-насоса CR5-10 производительностью 6 м³/ч, напором 50 м.в.ст., N=2,2 кВт, который также используется для поддержания давления в системе пожаротушения.
В дежурном режиме трубопроводы установки заполнены водой и находятся под давлением.
В случае возникновения пожара и повышении температуры до 68°С в защищаемом помещении вскрываются один или несколько спринклерных водяных оросителей модели CBO0-PHо 0,71-R1/2 P68.B3 (температура разрушения замка 68°С), давление в трубопроводе над сигнальным спринклерным клапаном падает, клапан открывается за счёт разности давлений после клапана и перед клапаном.
Через открытый клапан вода из системы повышения давления поступает к оросителям, при срабатывании одного из двух сигнализаторов давления SP1 или SP2, расположенных на спринклерном клапане, выдаётся сигнал на запуск пожарного насоса ПН1 или ПН2 в зависимости какой пожарный насос выбран основным с помощью переключателя SA1.
Выход на расчетную мощность («Выход на режим») насоса ПН1 контролируется по показаниям манометра PS3, а насоса ПН2 по показаниям манометра PS4. В случае если пожарный насос не сработал или не вышел на расчетную мощность в течение 10 сек, автоматически запускается второй пожарный насос.
Управление жокей-насосом производится по сигналам датчика давления SP5. При включении одного из пожарных насосов, жокей-насос автоматически отключается.
P.S
Почему я решил поделится данной схемой, связано это с тем, что когда я столкнулся с задачей разработать схему управления пожарными насосами, схемы в виде примера у меня не было.
И из-за не имения опыта в разработке схем управления пожарными насосами я обратился к поиску подобных мне схем в интернете.
После долгих поисков, я так и не нашел нужной мне схемы, были разные варианты, но они мне не подходили.
В итоге, с помощью главного специалиста по пожарной безопасности и соблюдая требования СП5.13.130.2009 была разработана данная схема, которая была применена на объекте.
Надеюсь данная схема управления пожарными насосами поможет вам в реализации поставленных перед вами задач.
Схему управления пожарными насосами выполненную в программе AutoCad в формате dwg, вы можете скачать абсолютно бесплатно!
Всего наилучшего! До новых встреч на сайте Raschet.info.
Поделиться в социальных сетях
управление насосом — определение — английский
Примеры предложений с «управление насосом», память переводов
Patents-wipo Контроллер насоса переменной производительности колеса с гидравлическим приводомOpenSubtitles2018.v3Похоже на устройство управления насосом для me.patents-wipo Контроллер насоса топлива или присадокEurLex-2 Контроллер, система трубопроводов и резервуар для хранения воды не входят в комплект при презентации. Расчетная скважинная динаграфическая информацияpatents-wipo Система сбора цельной крови включает в себя автоматизированный насос / блок управления и сопутствующий одноразовый комплект крови.Патенты-wipoВторой насос охлаждающей жидкости управляет потоком через второй охладитель рециркуляции выхлопных газов и турбину рекуперации тепла. патенты-wipoУправление насосом сбалансированной подачи нагнетанияpatents-wipoНасос контролирует подачу лечебной жидкости к проксимальному концу губки. Система управления для управления насосом крови-wipoPump controllerpatents-wipo Сигнал подается на электронный блок управления воздушным насосом (50) .patents-wipoA способ и устройство для насоса (10) и системы управления насосом (200).tmClassSensors для использования в насосах и / или элементах управления насосами и / или регуляторах насосов или в связи с ними. Патенты-wipo Процесс управления насосом для нанесения покрытия и соответствующей системой управления насосом. модулятор насоса.Giga-frenНасосная станция будет включать в себя оборудование для насосов, систем управления и системы хлорирования скважинной воды. tmClassValves, вакуумные насосы, насосы сжатого воздуха, аппаратура управления и контроля для вышеупомянутых машин, устройств и групп. и способ управления водяным насосомpatents-wipo Также описан способ работы насоса и устройства управления насосом.Patents-wipo Блок управления насосом (21) и пропорциональный клапан (13) специально разработаны как общий электромеханический компонент (20). Найдено за 32 мс. Найдено за 1 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.
% PDF-1.3 % 1 0 obj > endobj 2 0 obj > endobj 3 0 obj > endobj 4 0 obj > endobj 5 0 obj > endobj 6 0 obj > endobj 7 0 obj > endobj 8 0 объект > endobj 9 0 объект > endobj 10 0 obj > endobj 11 0 объект > endobj 12 0 объект > endobj 13 0 объект > endobj 14 0 объект > endobj 15 0 объект > endobj 16 0 объект > endobj 17 0 объект > endobj 18 0 объект > endobj 19 0 объект > endobj 20 0 объект > endobj 21 0 объект > endobj 22 0 объект > endobj 23 0 объект > endobj 24 0 объект > endobj 25 0 объект > endobj 26 0 объект > endobj 27 0 объект > endobj 28 0 объект > endobj 29 0 объект > endobj 30 0 объект > endobj 31 0 объект > endobj 32 0 объект > endobj 33 0 объект > endobj 34 0 объект > endobj 35 0 объект > endobj 36 0 объект > endobj 37 0 объект > endobj 38 0 объект > endobj 39 0 объект > endobj 40 0 объект > endobj 41 0 объект > endobj 42 0 объект > endobj 43 0 объект > endobj 44 0 объект > endobj 45 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageC / ImageB / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 14 0 R / Содержание 207 0 руб. >> endobj 46 0 объект > / ColorSpace> / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 14 0 R / Содержание 225 0 руб. >> endobj 47 0 объект > endobj 48 0 объект > endobj 49 0 объект > endobj 50 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 15 0 R / Содержание 248 0 руб. >> endobj 51 0 объект > endobj 52 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 15 0 R / Содержание 259 0 руб. >> endobj 53 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 15 0 R / Содержание 266 0 руб. >> endobj 54 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 15 0 R / Содержание 273 0 руб. >> endobj 55 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 16 0 R / Содержание 290 0 руб. >> endobj 56 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 16 0 R / Содержание 304 0 руб. >> endobj 57 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 16 0 R / Содержание 328 0 руб. >> endobj 58 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 16 0 R / Содержание 339 0 руб. >> endobj 59 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 16 0 R / Содержание 350 0 руб. >> endobj 60 0 obj > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 17 0 R / Содержание 365 0 руб. >> endobj 61 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 17 0 R / Содержание 384 0 руб. >> endobj 62 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 17 0 R / Содержание 404 0 руб. >> endobj 63 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 17 0 R / Содержание 415 0 руб. >> endobj 64 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 17 0 R / Содержание 439 0 руб. >> endobj 65 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 18 0 R / Содержание 455 0 руб. >> endobj 66 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 18 0 R / Содержание 461 0 руб. >> endobj 67 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 18 0 R / Содержание 469 0 руб. >> endobj 68 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 18 0 R / Содержание 477 0 руб. >> endobj 69 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 18 0 R / Содержание 486 0 руб. >> endobj 70 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 19 0 R / Содержание 497 0 руб. >> endobj 71 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 19 0 R / Содержание 508 0 руб. >> endobj 72 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 19 0 R / Содержание 518 0 руб. >> endobj 73 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 19 0 R / Содержание 529 0 руб. >> endobj 74 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 19 0 R / Содержание 535 0 руб. >> endobj 75 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 20 0 R / Содержание 542 0 руб. >> endobj 76 0 объект > endobj 77 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 20 0 R / Содержание 550 0 руб. >> endobj 78 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 20 0 R / Содержание 556 0 руб. >> endobj 79 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 20 0 R / Содержание 563 0 руб. >> endobj 80 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 21 0 R / Содержание 573 0 руб. >> endobj 81 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 21 0 R / Содержание 580 0 руб. >> endobj 82 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 21 0 R / Содержание 585 0 руб. >> endobj 83 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 21 0 R / Содержание 592 0 руб. >> endobj 84 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 21 0 R / Содержание 597 0 руб. >> endobj 85 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 22 0 R / Содержание 608 0 руб. >> endobj 86 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 22 0 R / Содержание 613 0 руб. >> endobj 87 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 22 0 R / Содержание 619 0 руб. >> endobj 88 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 22 0 R / Содержание 625 0 руб. >> endobj 89 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 22 0 R / Содержание 632 0 руб. >> endobj 90 0 объект > endobj 91 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 23 0 R / Содержание 640 0 руб. >> endobj 92 0 объект > / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / Свойства> / ColorSpace> / ExtGState> / XObject> >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 23 0 R / Содержание 652 0 руб. >> endobj 93 0 объект > endobj 94 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 23 0 R / Содержание 663 0 руб. >> endobj 95 0 объект > endobj 96 0 объект > endobj 97 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 24 0 R / Содержание 675 0 руб. >> endobj 98 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 24 0 R / Содержание 681 0 руб. >> endobj 99 0 объект > endobj 100 0 объект > endobj 101 0 объект > endobj 102 0 объект > endobj 103 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 25 0 R / Содержание 702 0 руб. >> endobj 104 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 25 0 R / Содержание 709 0 руб. >> endobj 105 0 объект > endobj 106 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 26 0 R / Содержание 716 0 руб. >> endobj 107 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 26 0 R / Содержание 721 0 руб. >> endobj 108 0 объект > endobj 109 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 26 0 R / Содержание 729 0 руб. >> endobj 110 0 объект > endobj 111 0 объект > endobj 112 0 объект > endobj 113 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 27 0 R / Содержание 746 0 руб. >> endobj 114 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 27 0 R / Содержание 755 0 руб. >> endobj 115 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 28 0 R / Содержание 766 0 руб. >> endobj 116 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 28 0 R / Содержание 777 0 руб. >> endobj 117 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 28 0 R / Содержание 784 0 руб. >> endobj 118 0 объект > / ExtGState> / ColorSpace> / Шрифт> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 28 0 R / Содержание 789 0 руб. >> endobj 119 0 объект > / ColorSpace> / XObject> / Шрифт> / ProcSet [/ PDF / Text / ImageC / ImageB / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 28 0 R / Содержание 802 0 R >> endobj 120 0 объект > / Шрифт> / XObject> / ProcSet [/ PDF / Text / ImageC / ImageB / ImageI] >> / CropBox [9 9 604 851] / MediaBox [0 0 613 860] / TrimBox [9 9 604 851] / Тип / Страница / Родитель 28 0 R / Содержание 814 0 руб. >> endobj 121 0 объект > endobj 122 0 объект > endobj 123 0 объект > endobj 124 0 объект > endobj 125 0 объект > endobj 126 0 объект > endobj 127 0 объект > endobj 128 0 объект > endobj 129 0 объект > endobj 130 0 объект > endobj 131 0 объект > endobj 132 0 объект > endobj 133 0 объект > endobj 134 0 объект > endobj 135 0 объект > endobj 136 0 объект > endobj 137 0 объект > endobj 138 0 объект > endobj 139 0 объект > endobj 140 0 объект > endobj 141 0 объект > endobj 142 0 объект > endobj 143 0 объект > endobj 144 0 объект > endobj 145 0 объект > endobj 146 0 объект > endobj 147 0 объект > endobj 148 0 объект > endobj 149 0 объект > endobj 150 0 объект > endobj 151 0 объект > endobj 152 0 объект > endobj 153 0 объект > endobj 154 0 объект > endobj 155 0 объект > endobj 156 0 объект > endobj 157 0 объект > endobj 158 0 объект > endobj 159 0 объект > endobj 160 0 объект > endobj 161 0 объект > endobj 162 0 объект > endobj 163 0 объект > endobj 164 0 объект > endobj 165 0 объект > endobj 166 0 объект > endobj 167 0 объект > endobj 168 0 объект > endobj 169 0 объект > endobj 170 0 объект > endobj 171 0 объект > endobj 172 0 объект > endobj 173 0 объект > endobj 174 0 объект > endobj 175 0 объект > endobj 176 0 объект > endobj 177 0 объект > endobj 178 0 объект > endobj 179 0 объект > endobj 180 0 объект > endobj 181 0 объект > endobj 182 0 объект > endobj 183 0 объект > endobj 184 0 объект > endobj 185 0 объект > endobj 186 0 объект > endobj 187 0 объект > endobj 188 0 объект > endobj 189 0 объект > endobj 190 0 объект > endobj 191 0 объект > endobj 192 0 объект > endobj 193 0 объект > endobj 194 0 объект > endobj 195 0 объект > endobj 196 0 объект > endobj 197 0 объект > endobj 198 0 объект > endobj 199 0 объект > endobj 200 0 объект > endobj 201 0 объект > endobj 202 0 объект > endobj 203 0 объект > endobj 204 0 объект > endobj 205 0 объект > endobj 206 0 объект > / Фильтр / DCTDecode / Длина 209794 / Высота 369 / ColorSpace / DeviceCMYK / Тип / XObject / Подтип / Изображение / Ширина 369 / BitsPerComponent 8 >> поток
Технологический интеллектуальный контроллер насоса — Xylem Applied Water Systems
Бренды Xylem
Водяной знак Xylem
Карьера
Давайте разберемся с водой
Страна / язык
Выберите свою страну или регион
Америка
Канада
Мексика
США
Европа
Австрия
Франция
Германия
Ирландия
Италия
Lowara — Международный
Lowara — Испания
Нидерланды
Польша
Португалия
Россия
Великобритания
Азия / Океания
Азиатский регион
Австралия
Китай
Гонконг
Индонезия
Корея
Малайзия
Сингапур
Таиланд
Вьетнам
Ближний Восток / Африка
Ближний Восток
Запросить информацию Найдите своего местного представителя
Навигация
Продукты
Насосы и циркуляторы
Концевые всасывающие насосы
Насосы в линию
Насосы двойного всасывания
Многоступенчатые насосы
Циркуляционные насосы
Вертикальные турбинные насосы
Приводы Technologic VS
Регуляторы переменной скорости
Контроллер параллельного насоса PPS
Hydrovar — 5-е поколение
Технологический интеллектуальный контроллер насоса
Теплообменники
Паяные пластинчатые теплообменники
U-образные теплообменники
Разборные пластинчатые теплообменники
Прямотрубные теплообменники
Продукты для балансировки потока
Комплекты для подключения катушки
Ручные балансировочные клапаны
Регулирующие клапаны, не зависящие от давления
Клапаны ограничения расхода, не зависящие от давления
Измерение расхода
Термостатические балансировочные клапаны — Temp Setter ™
Принадлежности — Насос и система HVAC
PSH — первичные вторичные коллекторы
Принадлежности для насосов
Клапаны и фитинги для регулирования расхода
Вентиляционные отверстия
Предохранительные и редукционные клапаны
Комплектные насосные системы
Насосные агрегаты с регулируемой скоростью
Установки повышения давления
Блок гликоля / подпитки (GMU)
Расширительные баки
Резервуары HVAC
Емкости для питьевой воды в системе водопровода
Резервуары для питьевой воды системы водоснабжения и водоснабжения
Фитинги для резервуаров
Управление котлом и реле расхода
Подача в котел и транспортировка конденсата
Воздухоочистители, сепараторы воздуха и грязи
Фирменные блюда на пару
Насосы и агрегаты для сточных вод
Быстрые ссылки
Поиск запчастей
Архив исторических продуктов
Литература
Библиотека литературы
Архив исторической литературы
Инструменты выбора
Обзор инструментов выбора
ESP-Systemwize
Программа установки Revit
ESP Тепловой
Детали ESP
Библиотека чертежей САПР
Схема системы CAD-библиотека
Контроллер насоса Тип ABS PC 441 Мониторинг и / или управление насосами и насосными станциями
Сервер данных и связи DCS
8 58 PLD.TOWER PLD.RACK VISONIK DCS Сервер данных и связи PLD.TOWER PLD.RACK Серверы данных и связи (DCS) используются в качестве станций управления в системах автоматизации и управления зданиями (BAC). С
Подробнее Решения для технологической сигнализации
Решения для технологической сигнализации Надежный контроль и управление www.selco.com Гибкие панели сигнализации SELCO для наблюдения и управления SELCO предлагает эффективные и надежные решения для мониторинга аварийных сигналов в электрическом оборудовании
Подробнее Введение в SCADA и телеметрию
Введение в SCADA и телеметрию Джо Маллани Старший инженер по I&C MSE Technology Applications, Inc.Подразделение Tetragenics [email protected] Обзор Определения Что такое SCADA? Что такое телеметрия?
Подробнее Модуль технической подготовки (30 дней)
Приложение — I Модуль технического обучения (30 дней) Раздел 1. Программируемый логический контроллер (ПЛК) 1. Введение в программируемый логический контроллер — краткая история, необходимость и преимущества ПЛК, конфигурация ПЛК,
Подробнее Решение для управления автопарком
Оптимизация автопарка Решение для управления автопарком Мощность по обзору Решения Schlowy Customs Advance — ведущий поставщик услуг удаленного мониторинга производительности или стационарных и мобильных активов, энергии и электроэнергии
Подробнее Безопасное общение стало проще
Упрощенная безопасная связь Удаленный доступ к промышленному оборудованию Простая установка Централизованное администрирование Дружественность к межсетевому экрану Современная безопасность Быстрая окупаемость инвестиций ПРОГРАММИРОВАНИЕ УПРАВЛЕНИЕ ИНФРАСТРУКТУРА РЕГИСТРАЦИИ Подробнее
Регистратор данных PLC GPRS NET
GPRS NET Data Logger Многоканальный GPRS Беспроводная и Ethernet-сеть Передача и регистрация данных Выгрузка данных через GPRS, SMS и Ethernet по расписанию или по тревоге Программируемая регистрация данных и интервал загрузки
Подробнее Страсть к инновациям
Страсть к инновациям Комплексное решение Аппаратное обеспечение Все серверы Alveo разработаны и оптимизированы для управления системой домашней автоматизации.Они рассчитаны на непрерывную работу с безвентиляторной обработкой
Подробнее Веб-сервер Millenium
Система веб-контроля Управление охлаждением Управление водоснабжением Система управления зданием Millenium Web Server Свобода для профессионалов от промо-системы Контролируйте свои установки
Подробнее Серверное клиентское ПО премиум-класса
Клиентское программное обеспечение сервера премиум-класса Сервер / клиент Серия SMSPro и GSMS TH Получите инструменты под рукой Сервер премиум-класса предназначен для работы с большинством приложений на рынке.Это дает беспроблемное управление
Подробнее МИДНИТ СОЛНЕЧНЫЙ И СОЛНЕЧНЫЙ ВАШИНГТОН
MIDNITE СОЛНЕЧНЫЕ И СОЛНЕЧНЫЕ КОНТРОЛЛЕРЫ ЗАРЯДА ВАШИНГТОН 30 А MPPT с регулировкой нагрузки для небольших систем, лодок и жилых автофургонов THE KID РЕЖИМЫ СВЕТОДИОДОВ KID KID имеет три столбчатых индикатора и четыре светодиода состояния, которые Подробнее
Продукция низкого напряжения
Низковольтная продукция Фильтры качества электроэнергии ABB: наиболее эффективное решение для активной фильтрации гармоник, плавной компенсации реактивной мощности и балансировки нагрузки.Обеспечение бесперебойной и эффективной работы
Подробнее BEIJING EPSOLAR TECHNOLOGY CO., LTD.
С ДВУМЯ ЗАРЯДКОЙ АККУМУЛЯТОРОВ Контроллер солнечной батареи для зарядки двух аккумуляторов EPSOLAR для жилых автофургонов, домов на колесах и лодок. Параметры настройки: 1. Выбор типа батареи. 2. Два приоритета зарядки аккумулятора (от 0-100%) 3. Зарядка
Подробнее securityprobe 5E Standard
securityprobe 5E Standard securityprobe 5E Standard Отслеживайте физическую среду и получайте предупреждения о любых нарушениях, таких как несанкционированные вторжения, нарушения безопасности, высокие температуры, дым,
Подробнее SMS GSM сигнализация Messenger
SMS GSM Alarm Messenger Регистрация данных Тревожный вход Релейный выход Голос Температура Влажность Аналоговый вход Захват и отправка данных с помощью SMS Отчет о срабатывании сигнализации с помощью SMS-выхода, срабатывании с помощью SMS Автоматический захват
Подробнее securityprobe5es -X20
securityprobe5es -X20 v.100.00x securityprobe5es -X20 будет контролировать физическую среду и предупреждать вас о любых нарушениях, таких как несанкционированные вторжения, нарушения безопасности, высокие температуры, дым,
Подробнее Настройка и работа WinLIN:
Часто задаваемые вопросы о компьютерах-совместимых приводах Masterflex L / S серии 07551 и о программном обеспечении для управления прибором Masterflex WinLIN Linkable (07551-70) Установка и работа WinLIN: Will
Подробнее Система охраны периметра
TM Система безопасности периметра Система безопасности периметра нового поколения ICRONET сочетает в себе запатентованную технологию Southwest Microwave с мощностью микропроцессора и удобством портативного компьютера.Это сложный
Подробнее Руководство по эксплуатации монитора CRE
Руководство по эксплуатации монитора CRE Компания CRE TECHNOLOGY считает, что вся представленная здесь информация верна и надежна, и оставляет за собой право обновлять ее в любое время. CRE TECHNOLOGY не несет ответственности
Подробнее Переменный объем воздуха — VAV
Параметры датчика включения режима Переменный объем воздуха — VAV Температура этого датчика определяет, находится ли блок в режиме обогрева, охлаждения или вентиляции во время работы в помещении.Доступны следующие варианты:
Подробнее Aeroqual Connect и облако
Aeroqual Connect и облако Page 1 Содержание 1. Введение в Aeroqual Connect и облако … 3 1.2. Aeroqual Connect … 3 1.3. Aeroqual Cloud … 3 2. Как подключиться … 4 2.1. Aeroqual Connect … 4 2.1.1.
Подробнее Аппаратные и программные решения
Аппаратные и программные решения Введение О Proemion — Обзор Возможности — Клиенты 1986 RM Michaelides 2002 Proemion 2007 Производственное предприятие Введение О RM Обзор Возможности Заказчики
Подробнее .
