Управление сервоприводом потенциометром. Управление сервоприводом с помощью Arduino и потенциометра: пошаговое руководство

Давайте разберем этот код подробнее:

Подключение библиотеки и создание объекта сервопривода

В начале скетча мы подключаем библиотеку Servo и создаем объект myservo для управления сервоприводом:

#include <Servo.h>
Servo myservo;

Определение пинов и переменных

Затем мы определяем пин для потенциометра и переменную для хранения его значения:

int potpin = A0;  // аналоговый пин для потенциометра
int val;    // переменная для хранения значения с потенциометра

Настройка в функции setup()

В функции setup() мы привязываем сервопривод к пину 9:

void setup() {
  myservo.attach(9);  // привязываем сервопривод к пину 9
}

Основной цикл программы

В функции loop() происходит основная работа программы:

1. Считываем значение с потенциометра (0-1023)
2. Масштабируем это значение к диапазону сервопривода (0-180 градусов)
3. Устанавливаем новое положение сервопривода
4. Добавляем небольшую задержку для стабильности работы

Загрузка скетча и тестирование

После написания скетча выполните следующие шаги:

1. Подключите Arduino к компьютеру через USB-кабель
2. Откройте Arduino IDE и загрузите скетч на плату
3. После успешной загрузки поверните ручку потенциометра

Вы должны увидеть, как сервопривод поворачивается в соответствии с положением потенциометра. Если сервопривод не двигается или двигается неправильно, проверьте подключения и убедитесь, что вы выбрали правильную модель платы Arduino в IDE.

Возможные улучшения проекта

После успешной реализации базового проекта вы можете рассмотреть следующие улучшения:

• Добавление второго потенциометра для управления скоростью вращения сервопривода
• Использование нескольких сервоприводов для создания простого робота-манипулятора
• Добавление дисплея для отображения текущего угла поворота сервопривода
• Интеграция проекта с другими датчиками, например, ультразвуковым дальномером

Применение сервоприводов в реальных проектах

Сервоприводы широко используются в различных областях техники и робототехники. Вот несколько примеров их применения:

• Робототехника: управление суставами роботов и манипуляторов
• Авиамоделизм: управление рулями и закрылками моделей самолетов
• Автоматизация: управление клапанами и задвижками в промышленных системах
• 3D-принтеры: точное позиционирование печатающей головки
• Камеры видеонаблюдения: управление поворотом и наклоном камер

Часто задаваемые вопросы

Какой максимальный угол поворота у сервопривода SG90?

Стандартный сервопривод SG90 имеет диапазон вращения около 180 градусов. Однако точный диапазон может немного отличаться в зависимости от конкретного экземпляра.

Можно ли использовать внешний источник питания для сервопривода?

Да, при работе с несколькими сервоприводами или с более мощными моделями рекомендуется использовать внешний источник питания. Это позволит избежать перегрузки встроенного регулятора напряжения Arduino.

Как изменить направление вращения сервопривода?

Чтобы изменить направление вращения, можно модифицировать функцию map() в скетче следующим образом:

val = map(val, 0, 1023, 180, 0);  // инвертируем диапазон

Заключение

класс по робототехнике «Управление сервоприводом через потенциометр»

Всем привет! В этой статье мы научим вас управлять сервоприводом SG90 через Потенциометр!

Краткая справка:
Сервопривод — электромеханический мотор, который имеет выходной вал, способный вращаться вокруг своей оси. Мы в своих проектах используем сервоприводы SG90, в роборуке, например, таких аж 4 штуки! Такое сервопривод имеет пластиковый редуктор, из-за чего при большом усилии шестаренки могут сломаться, поэтому лучше не проворачивайте выходной вал мотора вручную, а используйте для этого команды с микроконтроллера:)

Потенциометр — (он же реостат) — резистор с переменным сопротивлением. Вращая ручку потенциометра, можно менять размер проводящего участка, таким образом меняя сопротивление элемента. Собственно, принцип сегодняшнего мастер-класса будет основан на считывании положения ручки потенциометра и в перевод полученного значения в угол Сервомотора.

Для работы нам понядобатся:
 — макетная плата
 — плата Arduino Nano
 — 6 проводов «Папа-Папа»
 — Потенциометр на 100 кОм
 — Сервопривод SG90

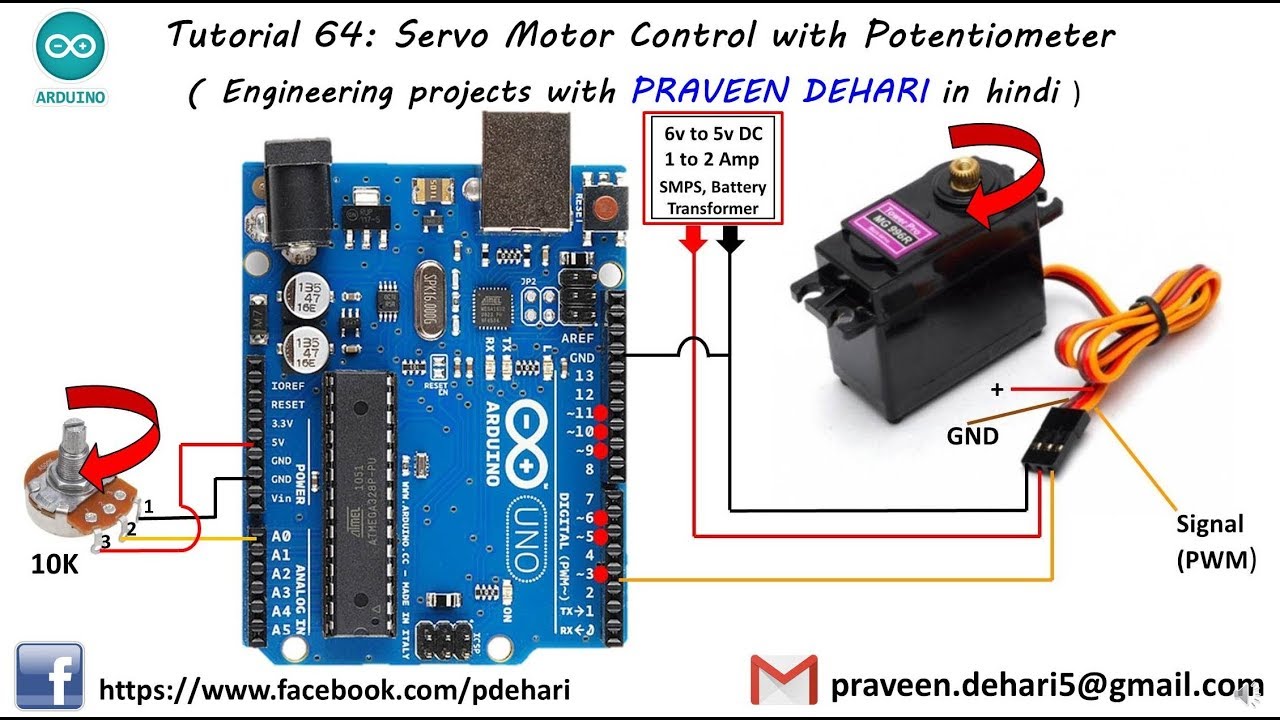

Для начала, соберем схему подключения Сервопривода к плате Arduino Nano. Крайние контакты потенциометра необходимо подключить на контакты 5V и GND на плате (какой из крайних куда не принципиально). Центральный контакт, который как раз подключен к вращающейся ручке потенциометра, подключаем на любой из аналоговых пинов Arduino, мы подключили на пин A0. Схема подключения выглядит так:

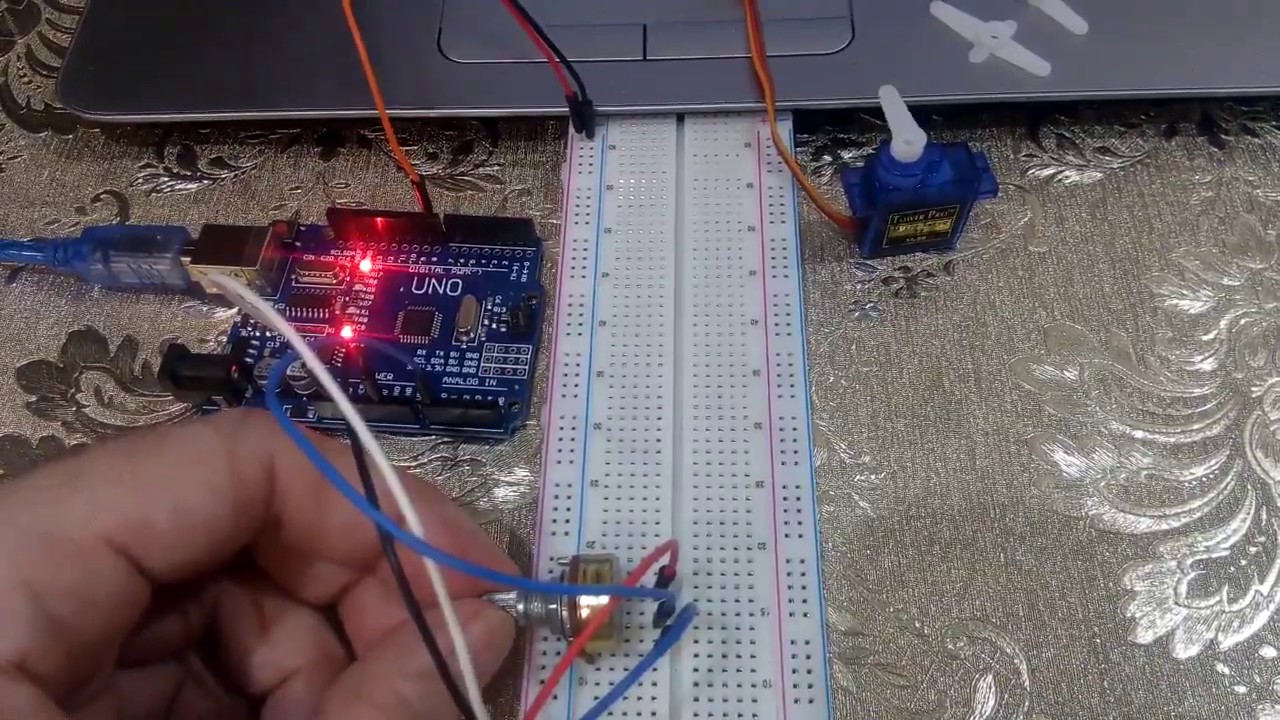

В реальной жизни, выглядит так:

Отлично! Теперь нам необходим написать программу для считывания показаний потенциометра через аналоговый пин A0. Для этого делаем бесконечный цикл считывания показаний с A0 с задержкой 0,1с (задержку можно менять, для более плавного управления), готовый скетч можно скачать по ссылке.

Теперь в мониторе порта (фиолетовая кнопка в правом верхнем углу) мы можем наблюдать считываемые значения.10) = 1024 значения, соответственно, при вращениии ручки потенциометра от одного крайнего положения к другому мы будем видеть значения от 0 до 1023.

Теперь, когда мы умеем извлекать данные с потенциометра, давайте научимся переводить их в углы для сервомотора. Для этого подключим к нашей схеме Сервомотор.

Фото схемы:

Для управление сервой, необходимо написать код, который будет переводить показания от потенциометра (0 — 1023) в углы Сервомотора (0 — 90 градусов).
Для этого вводим переменную «Коэффициент», равную отношению «Максимального значения потенциометра» к «Максимальному углу сервомотора». В цикл добавляем команду управление сервомотором, угол определяем как считанное значение потенциометра скорректированное (поделенное) на «Коэффициент». Готовый скетч можно скачать по ссылке.

Готово! Теперь при вращении ручки потенциометра, мы вращаем выходной вал Сервомотора! Для того, чтобы наглядно показать практическую пользу от мастер-класса, мы решили подключить к схеме сервопривод, отвечающий за клешню нашей Роборуки. Вот как это выглядит:

Если вы хотите повторить всё проделанное самостоятельно — все необходимые компоненты есть в нашем курсе «Легкий Старт»

Если хотите попробовать немного попрограммировать RobotON Studio — регистрируйтесь на бесплатное занятие:)

Управление сервоприводом с помощью переменного резистора. Переделка сервопривода в серво непрерывного вращения. Электрический привод выполняется с разными способами управления

Сервоприводы и механизмы оснащены датчиком, который отслеживает определенный параметр, например усилие, положение или скорость, а также управляющий блок в виде электронного устройства. Задачей этого устройства является поддержание необходимых параметров в автоматическом режиме во время функционирования устройства, в зависимости от вида поступающего сигнала от датчика в определенные периоды времени.

От обычного электродвигателя сервопривод отличается тем, что можно задать точное положение вала в градусах. Сервоприводы – это любые механические приводы, которые включают в себя датчик некоторого параметра и блок управления, который способен автоматически поддерживать требуемые параметры, соответствующие определенным внешним значениям.

1 — Шестерни редуктора
2 — Выходной вал
3 — Подшипник
4 — Нижняя втулка
5 — Потенциометр
6 — Плата управления
7 — Винт корпуса
8 — Электродвигатель постоянного тока
9 — Шестерня электродвигателя

Для преобразования электрической энергии в механическое движение, необходим . Приводом является редуктор с электродвигателем. Редуктор требуется для снижения скорости двигателя, так как скорость слишком большая для применения. Редуктор состоит из корпуса, в котором расположены валы с шестернями, способными преобразовывать и передавать крутящий момент.

Путем запуска и останова электродвигателя можно приводить в движение выходной вал редуктора, который связан с шестерней сервопривода. К валу можно присоединять устройство или механизм, которым требуется управлять. Кроме этого для контроля положения вала требуется наличие датчика обратной связи. Этот датчик может преобразовать угол поворота снова в сигнал электрического тока.

Такой датчик получил название энкодера. В качестве энкодера может применяться потенциометр. Если бегунок потенциометра поворачивать, то будет изменяться его сопротивление. Значение этого сопротивления прямо пропорционально зависит от угла поворота потенциометра. Таким образом, есть возможность добиться установки определенного положения механизма.

Кроме выше названного потенциометра, редуктора и электродвигателя, сервоприводы оснащены электронной платой, которая обрабатывает поступающий сигнал внешнего значения параметра от потенциометра, сравнивает, и в соответствии с результатом сравнения запускает или останавливает электродвигатель. Другими словами эта электронная начинка отвечает за поддержку отрицательной обратной связи.

Подключение сервопривода осуществляется тремя проводниками, два из которых подают питание напряжением электродвигателя, а по третьему проводнику поступает сигнал управления, с помощью которого выполняется установка положения вала двигателя.

Кроме электродвигателя, играть роль привода может и другой механизм, например пневматический цилиндр со штоком. В качестве датчика обратной связи применяют также датчики поворота угла, либо . Управляющий блок является сервоусилителем, индивидуальным инвертором. Он может содержать также и датчик сигнала управления.

При необходимости создания плавного торможения или разгона для предотвращения чрезмерных динамических нагрузок двигателя, выполняют схемы более сложных микроконтроллеров управления, которые могут контролировать позицию рабочего элемента намного точнее. Подобным образом выполнено устройство привода установки позиции головок в компьютерных жестких дисках.

При необходимости создания управления несколькими группами сервоприводов используют контроллеры с ЧПУ, которые собраны на схемах программируемых логических контроллеров. Такие сервоприводы способны обеспечить крутящий момент 50 Н*м, мощностью до 15 киловатт.

Синхронные способны задать скорость вращения электродвигателя с большой точностью, так же как ускорение и угол поворота. Синхронные виды приводов могут быстро достигать номинальной скорости вращения.

Асинхронные способны точно выдерживать скорость даже на очень низких оборотах.

Сервоприводы принципиально разделяют на электромеханические и электрогидромеханические . Электромеханические приводы состоят из редуктора и электродвигателя. Но их быстродействие оказывается намного меньше. В электрогидромеханических приводах движение создается путем движения поршня в цилиндре, вследствие чего быстродействие оказывается на очень высоком уровне.

Рассмотрим основные параметры, которые характеризуют сервоприводы:

• Усилие на валу . Этот параметр является крутящим моментом. Это наиболее важный параметр сервопривода. В паспортных данных чаще всего указывается несколько значений момента для разных величин напряжения.
• Скорость поворота также является важной характеристикой. Она указывается в эквиваленте времени, необходимом для изменения позиции выходного вала привода на 60 градусов. Этот параметр также могут указывать для нескольких значений напряжения.
• Тип сервоприводов бывает аналоговый или цифровой.
• Питание . Основная часть сервоприводов функционирует на напряжении 4,8-7,2 вольта. Питание подается чаще всего по трем проводникам: белый – сигнал управления, красный – напряжение работы, черный – общий провод.
• Угол поворота – это наибольший угол, на который выходной вал способен повернуться. Чаще всего этот параметр равен 180 или 360 градусов.
• Постоянного вращения . При необходимости обычный сервопривод можно модернизировать для постоянного вращения.
• Материал изготовления редуктора сервоприводов бывает различным: карбон, металл, пластик, либо комбинированный состав. Шестерни, выполненные из пластика, не выдерживают ударных нагрузок, однако обладают высокой износостойкостью. Карбоновые шестерни намного прочнее пластмассовых, но имеют высокую стоимость. Шестерни из металла способны выдержать значительные нагрузки, падения, но имеют низкую износостойкость. Выходной вал редуктора устанавливают по-разному на разных моделях: на втулках скольжения, либо на шариковых подшипниках.

• Легкость и простота установки конструкции.
• Безотказность и надежность, что важно для ответственных устройств.
• Не создают шума при эксплуатации.
• Точность и плавность передвижений достигается даже на малых скоростях. В зависимости от поставленной задачи разрешающая способность может настраиваться работником.

• Сложность в настройке.
• Повышенная стоимость.

Сервоприводы в настоящее время используются достаточно широко. Так, например, они применяются в различных точных приборах, промышленных роботах, автоматах по производству печатных плат, станках с программным управлением, различные клапаны и задвижки.

Наиболее популярными стали быстродействующие приводы в авиамодельном деле. Серводвигатели имеют достоинство в эффективности расхода электрической энергии, а также равномерного движения.

В начале появления серводвигателей использовались коллекторные трехполюсные моторы с обмотками на роторе, и с постоянными магнитами на статоре. Кроме этого, в конструкции двигателя был узел с коллектором и щетками. Далее, по мере технического прогресса число обмоток двигателя увеличилось до пяти, а момент вращения возрос, так же как и скорость разгона.

Следующим этапом развития серводвигателей было расположение обмоток снаружи магнитов. Этим снизили массу ротора, уменьшили время разгона. При этом стоимость двигателя увеличилась. В результате дальнейшего проектирования серводвигателей было решено отказаться от наличия коллектора в устройстве двигателя. Стали применяться двигатели с постоянными магнитами ротора. Мотор стал без щеток, эффективность его возросла вследствие увеличения крутящего момента, скорости и ускорения.

В последнее время наиболее популярными стали сервомоторы, работающие от программируемого контроллера (Ардуино). Вследствие этого открылись большие возможности для проектирования точных станков, роботостроения, авиастроения (квадрокоптеры).

Так как приводы с моторами без коллекторов обладают высокими функциональными характеристиками, точным управлением, повышенной эффективностью, они часто применяются в промышленном оборудовании, бытовой технике (мощные пылесосы с фильтрами), и даже в детских игрушках.

По сравнению с механической регулировкой системы отопления, электрические сервоприводы являются наиболее совершенными и прогрессивными техническими устройствами, обеспечивающими поддержание параметров отопления помещений.

1 — Блок питания
2 — Комнатные термостаты
3 — Коммутационный блок
4 — Серводвигатели
5 — Подающий коллектор
6 — Обход
7 — Водяной теплый пол
8 — Обратный коллектор
9 — Датчик температуры воды
10 — Циркулярный насос
11 — Шаровый клапан
12 — Регулировочный клапан
13 — Двухходовой термостатический клапан

Привод системы отопления функционирует совместно с термостатом, установленным на стену. Кран с электрическим приводом монтируется на трубе подачи теплоносителя, перед коллектором теплого водяного пола. Далее выполняется подключение питания 220 вольт и настройка терморегулятора рабочего режима.

Система управления оснащается двумя датчиками. Один из них расположен в полу, другой в помещении. Датчики передают сигналы на термостат, управляющий сервоприводом, который соединен с краном. Повысить точность регулировки можно путем установки дополнительного прибора снаружи помещения, так как условия климата непрерывно изменяются, и оказывают влияние на температуру в комнате.

Привод механически соединен с клапаном для его управления. Клапаны могут быть двух- и трехходовыми. Двухходовой клапан может изменять температуру воды в системе. Трехходовой клапан способен поддерживать температуру неизменной, однако изменяет потребление горячей воды, которая подается в контуры. В устройстве трехходового клапана имеется два входа для горячей воды (трубы подачи) и выход обратной воды, через который подается смешанная вода с заданной температурой.

Смешивание воды происходит с помощью клапана. При этом осуществляется регулировка подачи теплоносителя в коллекторы. При открывании одного входа, другой начинает закрываться, а расход воды на выходе не изменяется.

В настоящее время современные автомобили чаще всего стали производит с функцией автоматического открывания багажника. Для такой цели применяют рассмотренную нами конструкцию сервопривода. Автопроизводители используют два метода для оснащения такой функцией автомобиля.

Конечно, пневмопривод багажника более надежен, однако его стоимость достаточно высока, поэтому в автомобилях такой привод не нашел применения.

Электрический привод выполняется с разными способами управления:

• Рукояткой на крышке багажника.
• Кнопкой на панели двери водителя.
• С пульта сигнализации.

Открывать багажник вручную не всегда бывает удобным. Например, зимой замок имеет свойство замерзать. Сервопривод дополнительно выполняет функцию защиты автомобиля от чужого проникновения, так как совмещен с устройством замка.

Такие приводы багажника используются на некоторых импортных автомобилях, однако, можно установить такой механизм и на отечественных машинах, было бы желание.

Существуют приводы багажника с магнитными пластинами, однако они не нашли применения, так как их устройство достаточно сложное.

Наиболее приемлемыми по цене являются сервоприводы багажника, которые выполняют только открывание. Функция закрывания для них недоступна. Также можно выбрать конструкцию модели привода, имеющего инерционный механизм. Он играет роль блокировки при появлении препятствия при движении багажника.

Дорогостоящие модели сервоприводов включают в себя механизм подъема и опускания багажника, доводчика механизма запирания, датчиков и контроллера. Обычно их на автомобилях устанавливают на заводе, однако простые конструкции вполне можно монтировать самостоятельно.

Сервоприводы — это устройства, которые предназначены для управления приборами. Осуществляется этот процесс при помощи обратной связи. На сегодняшний день различают асинхронные и синхронные модификации. По устройству модели могут довольно сильно различаться. Также следует учитывать, что существуют модификации линейного типа. Отличаются они большим параметром ускорения.

По принципу действия сервоприводы бывают электромеханического и электрогидромеханического типов. Встретить вышеуказанные приборы чаще всего можно в промышленной сфере. Там они отвечают за работу различного оборудования. В частности, сервоприводы занимаются управлением станков.

Устройство

Схема сервопривода включает в себя датчик, блок питания, а также плату управления. Дополнительно в моделях можно встретить конвертер. Чаще всего он устанавливается линейного типа. В данном случае многое зависит от привода. Представлен он в сервоприводе, как правило, в виде электромотора с редуктором. Однако на сегодняшний день имеется множество модификаций с пневмоцилиндрами.

Как собрать модель?

Сделать сервопривод своими руками довольно просто. Если рассматривать простую модификацию, то в первую очередь следует подобрать корпус для устройства. В данном случае многое зависит от габаритов привода. Для самодельного устройства целесообразнее использовать маломощный электродвигатель. При этом редукторная коробка должна быть установлена рядом.

Далее, чтобы собрать сервопривод своими руками, нужно подобрать потенциометр аналогового типа. В магазине его найти не составит труда. После этого следует заняться установкой датчика. Как правило, плата управления подбирается серии РР20. Для поворотных регуляторов она подходит хорошо. В конце работы останется только установить конвертер. Все это необходимо для того, чтобы подсоединить устройство к сети.

Модель для отопления

Сервопривод для отопления в наше время является очень востребованным. Отличаются данные устройства высоким параметром предельной частоты. Двигатели чаще всего в моделях используются асинхронного типа. При этом мощность их находится на уровне 2 кВт. Для передачи вращательного момента на вал используются малые шестерни. На сегодняшний день наиболее распространенным принято считать сервопривод для отопления с аналоговыми потенциометрами.

Однако цифровые модели также не являются редкостью. Для повышения пропускной способности устройства применяются специальные контроллеры. При этом управленческие платы устанавливаются самые разнообразные. Для подключения устройства к сети стандартно используются конвертеры. В наше время чаще всего их можно встретить линейного типа. Ремонт сервопривода для отопления может делаться только в сервисном центре.

Устройство с клапаном

Клапан с сервоприводом, как правило, используется в промышленной сфере. Там он способен отвечать за регулировку станков. Отличительной особенностью данных моделей принято считать мощные двигатели. При этом параметр предельной частоты у них достигает 22 Гц. Все это, в конечном счете, дает приборам хорошее ускорение. Непосредственно моторы можно встретить в основном асинхронного типа. Соединение с валом клапан с сервоприводом имеет шестерного типа. Регуляторы в таких устройствах встречаются поворотного и кнопочного вида. В данном случае клапаны могут использоваться только односторонние.

Модель для печки

Сервопривод печки в среднем мощность имеет на уроне 2 кВт. Двигатели чаще всего устанавливаются асинхронного типа с предельной частотой на отметке в 31 Гц. Отличительной особенностью таких устройств принято считать наличие резистивного элемента. В его обязанности входит повышение пропускной способности модели. Редукторы чаще всего устанавливаются низкочастотного типа. Дополнительно следует отметить, что на рынке представлено множество модификаций с потенциометрами.

Управленческие платы, как правило, имеются серии РР20. Для многофункционального контроля печки они подходят идеально. В данной ситуации выходные валы подсоединяются напрямую к коробке редуктора. Все это необходимо для того, чтобы повысить крутящий момент. В качестве рычага производители используют плечо. Устанавливается оно, как правило, не большого размера. Подключается сервопривод печки к сети через специальные контакты на конвертере. В данном случае статор к устройству подсоединять можно. Дополнительно сервопривод отлично способен выполнять функции усилителя.

Устройство для регулировки заслонки

Сервопривод заслонки можно сделать даже самостоятельно. В данной ситуации электромотор имеет смысл подбирать с мощностью не более 2 кВт. В противном случае выходной вал не выдержит больших нагрузок и поломается. При сборке в первую очередь устанавливается коробка редуктора. Пневмоцилиндрические устройства используются довольно редко.

Статоры в сервопривод заслонки монтируются часто электронного типа. Конвертер устанавливается в модель только после плеча. Затем необходимо уделить внимание управленческой плате. Выходной вал в данном случае должен быть закреплен на оси. Для этого подбирают металлическую проволоку не больших размеров. В последнюю очередь останется только подсоединить проводы к конвертеру. Далее их напрямую появится возможность подключить к блоку управления.

Модель с краном

Кран с сервоприводом позволяет регулировать напор воды. Встретить прибор данного типа чаще всего можно в промышленной сфере. В данном случае используются только пневмоцилиндры. В свою очередь электромоторы встречаются довольно редко. Статорные коробки для сервопривода подходят ручного типа. Для регулировки устройства обязана быть предусмотрена специальная плата.

На сегодняшний день многие производители отдают предпочтение модификации РР20. Непосредственно контроллеры устанавливаются поворотного типа. Подключение сервопривода к сети осуществляется при помощи конвертера. На рынке в наше время представлены как нелинейные, так и линейные его типы.

Синхронные модификации

Синхронный сервопривод — что это? На самом деле указанное устройство используется для регулировки станков. При этом в вентиляционных системах они также являются востребованным. Датчики у моделей устанавливаются, как правило, проворного типа. В данном случае мощность двигателя может варьироваться от 1 до 3 кВт. Отдельного внимания в устройствах заслуживает конвертер. Устанавливается он, как правило, на два контакта. Однако имеются и другие модификации.

Статоры используются цифрового типа, и регулировать их можно при помощи котроллера. Еще одной отличительной чертой данных устройств принято считать наличие энкодеров. Данные детали необходимы для обратной связи. Параметр предельной частоты у сервоприводов не превышает 35 Гц. Подключение устройства к сети осуществляется только через клеммы. Дополнительно следует отметить, что резистивные механизмы используются, как правило, низкочастотного типа. Самостоятельно сложить сервопривод довольно сложно. Однако в данном случае многое зависит от типа управленческой платы.

Асинхронные сервоприводы

Асинхронный сервопривод — что это? В действительности указанное устройство предназначено исключительно для оборудования, которое блок питания имеет на 15 В. В этом случае мощность прибора, как правило, не превышает 2 кВт. Нагрузку максимум потенциометр в моделях способен выдерживать на уровне 23 А. Для передачи крутящего момента от мотора используются не большого диаметра выходные валы. При этом рычаг двигается за счет шестерни.

Изменение частоты вращения происходит благодаря котроллеру. Управление сервоприводом осуществляется при помощи специальной платы. В некоторых случаях для изменения положения регулятора используется плечо. Резистивные устройства чаще всего устанавливаются низкочастотные. При этом сервоприводы на пневмоцилиндрах в наше время встречаются довольно редко. Чтобы самостоятельно собрать такую модификацию, потребуется мощный редуктор. Также для него следует подобрать статор ручного типа.

Сервоприводные модификации линейного движения

Линейного движения сервопривод — что это? На самом деле указанное устройство является регулятором с обратной связью. На сегодняшний день модели очень востребованы. Для различных систем отопления они подходят идеально. Конвертеры в них чаще всего используются на три контакта. Статорные коробки устанавливаются различной мощности. Двигатели могут использоваться только синхронного типа.

В противном случае блоки питания не выдерживают предельного напряжения. В качестве приводов в данной ситуации применяются редукторные коробки. Для передачи крутящего момента от двигателя используются шестерни. Да сегодняшний день на рынке представлено множество модификаций с выходным валом. В данном случае регулировать скорость оборотов можно при помощи котроллера. Также следует помнить, что в устройствах имеются специальные платы. Устанавливаются они с маркировкой Р20. Смена режима в данном случае производится за счет контроллера. Роторные модификации сервоприводов в наше время встречаются довольно редко. Используются они чаще всего для управления станками.

Устройства для промышленных роботов

Для сервопривод — что это? В действительности указанное устройство является многофункциональным котроллером. В данном случае платы используются серии РР30. За счет этого у пользователя открывается возможность регулировать параметр предельной частоты. В среднем он колеблется в районе 25 Гц. Работают устройства данного типа от блоков питания на 15 В.

Управление сервоприводом осуществляется часто при помощи регулятора поворотного типа. Однако цифровые аналоги в наше время не являются редкостью. Роторы применяются в устройствах исключительно низкочастотные. Все это необходимо для быстрого ускорения сервопривода. Потенциометры можно встретить как аналогового, так и цифрового типа. Редукторные коробки по конструкции могут довольно сильно отличаться. Самостоятельно собрать сервопривод указанного типа сложно. В данном случае проблема заключается в поиске нужного контролера.

Сервоприводные модели для полиграфических станков

Для полиграфических станков модели необходимы с синхронными типами моторов. Мощность их обязана достигать 2 кВт. Параметр предельной частоты приветствуется на уровне 30 Гц. На сегодняшний день большинство производителей выпускают сервоприводы с аналоговыми потенциометрами. Также следует отметить, что редукторные коробки, как правило, используются плоские. Все это необходимо для того, чтобы устройство было компактным.

Отдельного внимания в сервоприводах данного типа заслуживают роторы. Показатель проводимости у них обязан минимум составлять 3 мк. Все это необходимо для хорошего ускорения. Выходные валы в данном случае используются небольшого диаметра. Конвертеры чаще всего можно встретить на три контакта. Для блоков питания на 20 В они подходят идеально. Статорные коробки устанавливаются различной формы и по конструкции могут сильно различаться. В этой ситуации многое зависит от энкодера, который установлен в сервоприводе.

Устройства для швейных машин

Сервоприводы данного типа отличаются от прочих устройств своей компактностью. Двигатели у таких моделей чаще всего можно встретить асинхронного типа. От сети с напряжением 220 В они работают без каких-либо проблем. Регулятор в данном случае используется поворотного типа. Максимум параметр предельной мощности достигает 1.2 кВт. Пороговая частота в этой ситуации едва доходит до отметки 20 Гц. Потенциометры используются только аналогового типа.

Редукторные коробки для этой модификации подходят маломощные. Сервоприводы на две шестерни попадаются довольно часто. Однако в основном устанавливаются роторы для передачи крутящего момента от мотора. Выходные валы обладают малой частотой вращения. При этом нагрузка на плечо оказывается небольшая. Контроллеры в данном случае используются одноканальные. При этом менять параметр мощности у пользователя нет возможности. Датчик обратной связи в сервоприводах данного типа располагается возле статора.

Сервоприводные модификации для упаковочных станков

Модель данного типа чаще всего работает от движения пневмоцилиндров. При этом блоки питания часто используются на 12 В. В данном случае системы защиты устанавливаются довольно часто. Конвертеры можно встретить на два и три контакта. Статорные коробки устанавливаются различной конфигурации. В некоторых случаях датчики обратной связи в сервоприводах заменяются энкодерами. Роторные коробки на предельное напряжение должны быть рассчитаны в районе 12 В. Резистивные механизмы в устройствах встречаются довольно редко.

Самостоятельно собрать сервопривод данного типа можно. С этой целью лучше всего подобрать аналоговый потенциометр. При этом конвертер лучше использовать на два контакта. Вместо энкодера многие специалисты рекомендуют применять датчики обратной связи. Однако для их успешной эксплуатации необходимо проверить устройство на чувствительность. Регулятор проще всего использовать поворотного типа из пластика. Модуляторы применяются только одноканальные.

Несмотря на то, что автоматизированные системы управления вошли в наш быт, далеко не всем известно про сервопривод. Что это такое? Он представляет собой систему, реализующую высокоточные динамичные процессы. Устройство состоит из двигателя, датчика и блока управления, обеспечивающих отработку требуемых скорости, позиции и момента.

К сервоприводам относятся различные усилители и регуляторы, но термин больше применяется в автоматических системах при обозначении электропривода с отрицательной обратной связью по положению. Основой является корректировка работы электродвигателя при подаче управляющего сигнала.

Как устроен сервопривод

Что это такое, легче понять, если рассмотреть конструкцию и работу устройства. Электромеханический узел сервопривода размещается в одном корпусе. Его характеристиками являются конструкция, рабочее напряжение, частота и крутящий момент. По показаниям датчика от контроллера или микросхемы поступает сигнал на корректировку работы серводвигателя.

Простейшее устройство представляет собой электродвигатель постоянного тока, схему управления и потенциометр. Конструкция предусматривает наличие редуктора, чтобы получить заданную скорость перемещения выходного вала.

Схема управления

Подключение сервопривода можно производить с помощью простой схемы с таймером NE555 в режиме генератора импульсов.

Положение вала двигателя определяется шириной импульса, которая устанавливается переменным резистором R 1 . Сигналы должны подаваться генератором непрерывно, например каждые 20 мсек. При поступлении команды (перемещение движка резистора) выходной вал редуктора поворачивается и устанавливается в определенное положение. При внешнем воздействии он будет сопротивляться, пытаясь оставаться на месте.

Механическое регулирование системы отопления

Сервопривод — что это такое? Это хорошо понятно по его работе в системе теплого пола как приспособления, регулирующего поток теплоносителя. Если это делать вручную, придется непрерывно крутить вентили на коллекторах, поскольку расход горячей воды, подаваемой в обогревающие контуры, является переменной величиной.

Для автоматического регулирования систем теплого пола применяются разные устройства. Простейшим является термоголовка, устанавливаемая на регулирующий клапан. Она состоит из ручки механической настройки, пружинного механизма и сильфона, соединенного с толкателем. При повышении температуры внутри сильфона нагревается толуол, который при этом расширяется и давит на шток клапана, закрывая его. Поток теплоносителя перекрывается, и он начинает остывать в отопительном контуре. При охлаждении до заданного уровня сильфон снова открывает клапан, и новая порция горячей воды поступает в систему.

Механические регуляторы устанавливаются на каждый контур теплого пола и настраиваются вручную, после чего температура автоматически поддерживается постоянной.

Электрический сервопривод для отопления

Более совершенным устройством является электрический сервопривод для отопления или теплого пола. Он включает систему взаимосвязанных механизмов, обеспечивающих поддерживание температуры воздуха в помещении.

Сервопривод для отопления работает вместе с термостатом, который монтируется на стену. Кран с электроприводом устанавливается на подающей трубе, перед коллектором водяного теплого пола. Затем производится подключение, подача питания 220 В и установка на терморегуляторе заданного режима. Система снабжается двумя датчиками: один — в полу, а другой — в комнате. Они передают команды на термостат, который управляет сервоприводом, соединенным с краном. Точность регулирования будет выше, если установить еще прибор на улице, поскольку климатические условия постоянно меняются и влияют на температуру в помещениях.

Сервопривод управляет двух- или трехходовым клапаном. Первый изменяет температуру теплоносителя в системе отопления. Трехходовой клапан с сервоприводом поддерживает температуру постоянной, но изменяет расход горячей воды, подаваемой в контуры. Од содержит 2 входа для горячей жидкости (подающий трубопровод) и холодной (обратка). Выход всего один, через него подается смесь с заданной температурой. Клапан обеспечивает смешивание потоков, регулируя таким путем подачу тепла в коллекторы. Если один из входов открывается, то другой начинает прикрываться. При этом расход на выходе остается постоянным.

Сервопривод крышки багажника

Современные автомобили большей частью выпускаются с автоматическим открыванием и закрыванием багажника. Для этого требуется установка сервопривода. Производители применяют 2 способа, чтобы обеспечить авто подобной опцией. Надежным вариантом является пневмопривод, но он стоит дороже. Электропривод управляется несколькими способами на выбор:

• с пульта;
• кнопка на дверной панели водителя;
• ручка на крышке багажника.

Ручное открывание не всегда удобное, особенно зимой, когда замок может замерзнуть. Сервопривод багажника совмещается с замком, что дополнительно защищает авто от несанкционированного проникновения.

Устройства применяются на иномарках, но при желании их можно установить на отечественных моделях. Предпочтительно использовать привод с электродвигателем.

Есть еще устройства с магнитными пластинами, но они сложней и применяются реже.

Самыми дешевыми являются электроприборы, предназначенные только для открывания. Можно подобрать привод багажника, состоящий из электродвигателя с инерционным механизмом, отключающийся при возникновении препятствия перемещению. Дорогие модели состоят из устройства подъема и опускания крышки, доводчика запорного механизма, контроллера и датчиков.

Установка и настройка сервопривода крышки багажника производятся на заводе, но простые устройства могут быть установлены своими руками.

Характеристики сервоприводов

Устройства выпускаются аналогового и цифрового типов. Приводы внешне ничем не отличаются, но различие между ними существенное. Последние обладают более точной отработкой команд, поскольку управление производится микропроцессорами. Для сервоприводов пишутся и вводятся программы. Аналоговые устройства работают от сигналов микросхем. Их преимуществами являются простое устройство и меньшая цена.

Основными параметрами для выбора являются следующие:

1. Питание. Подача напряжения производится по трем проводам. По белому передают импульс, через красный — рабочее напряжение, черный или коричневый является нейтральным.
2. Размеры: большие, стандартные и микроустройства.
3. Скорость. От нее зависит, за какой промежуток времени вал повернется на угол 60 0 . Недорогие устройства обладают скоростью 0,22 сек. Если требуется высокое быстродействие, она составит 0,06 сек.
4. Величина момента. Параметр является приоритетным, поскольку при малом вращающем моменте управление затрудняется.

Как управлять цифровым сервоприводом?

Приводы подключаются к программируемым контроллерам, среди которых хорошо известен Arduino. Подключение к его плате производится тремя проводами. По двум подается питающее напряжение, а по третьему — управляющий сигнал.

Инструкция сервопривода с цифровым управлением предусматривает наличие в контроллере простой программы, позволяющей считывать с потенциометра показания и переводить их в число. Затем оно преобразуется в команду передачи на поворот вала сервопривода в заданное положение. Программа записывается на диске, а затем передается на контроллер.

Заключение

Мы подробно рассмотрели сервопривод. Что это такое, станет понятным, когда потребуется автоматизация различных процессов, где требуется поворачивать и удерживать в заданном положении вал электродвигателя. Устройства выпускаются аналоговые и цифровые. Последние нашли более широкое применение благодаря высокому уровню разрешения, большой мощности и точности позиционирования.

Как уже говорилось, сервопривод это точный исполнитель который получая на вход значение управляющего параметра стремится создать и поддерживать значение на выходе исполнительного элемента.

В данной статье рассмотрим что же из себя представляют управляющие импульсы, а также то, как лучше подключать сервоприводы к Arduino.

Используемые компоненты (купить в Китае):

. Управляющая плата

. Соединительные провода

Полезная вещь для проверки сервориводов

О том как входные импульсы преобразуются в сигналы управления мотором мы уже рассказали в этой , о самих сигналах управления мотором и их отличиях в различных типах сервоприводов можно прочитать . В данной же статье речь пойдет непосредственно о управляющих импульсах, будут даны примеры как их сгенерировать на Arduino.

Управляющий сигнал представляет из себя импульсы с нужной нам шириной, которые посылаются с определенной частотой. Для рассматриваемых нами сервоприводов частота посылания импульса почти всегда будет около 50 Гц (это примерно 1 раз в 20мс), а ширина импульса будет лежать в пределе от 544мкс до 2400мкс.

Как видно из картинке, импульс шириной в 544мкс выставит выводной вал в положение 0°, 1520мск соответствует углу в 90°, а 2400мкс соответствует 180°.

Изменяя ширину импульсов в данных пределах мы сможем точно задавать угол поворота выводного вала, но об этом чуть позже. На данном этапе статьи хочется рассказать о том как подключить сервопривод к Arduino.

Для подключения к контроллеру от сервопривода тянется 3 провода обжатых стандартным 3 пиновым разъемом с шагом 2.54мм. Цвета проводов могут варьироваться. Коричневый или черный — земля (GND), красный — плюс источника питания (VTG), оранжевый или белый — управляющий сигнал (SIG).

У старых Ардуин, укомплектованных мегой 8, имеется всего три ШИМ вывода (digital 9,10,11), у Ардуин укомплектованных мегой 168 или 328 их 6 (digital 3,5,6,9,10,11). Семейство Arduino MEGA имеет на своем борту целых 14 ШИМ выводов.

Купить в России

Является элементом точной кинематики, позволяющий достигать точное позиционирование механизмов. Но в отличии от шагового двигателя, сервопривод имеет обратную связь, позволяющую в любой момент отследить точный угол поворота вала. В качестве источника обратной связи могут быть использованы различные типы энкодеров и потенциометры.

В статье рассмотрим подключение и работу с младшими представителями сервоприводов — т.н. сервомашинками — горячо любимыми среди роботостроителей и моделистов.

Конструктив

Сервомашинка состоит из корпуса, в котором заключен небольшой коллекторный электромотор, редуктор и управляющая электроника.

В качестве обратной связи применяются потенциометры. Поэтому эти сервы имеют ограничения по углу поворота вала вокруг оси. Так, в приобретенных мной сервах Futaba S3003, угол поворота выходного вала составляет 225°.

Технические характеристики Futaba S3003

Потенциометр обратной связи посажен прямо на выходной вал, благодаря ему блок управления сервомашинки отслеживает точное положение вала: сопротивление потенциометра изменяется пропорционально углу поворота . Считав сопротивление, блок управления сравнивает это значение с тем, которое должно быть при заданном положении вала. Если эти значения отличаются, блок управления дает команду двигателю повернуть вал в заданном направлении, уменьшая разницу значений. Достигнув положения вала, когда значение с потенциометра совпадает с заданным значением, двигатель останавливается. Считывание значения с потенциометра и его сравнение происходит с большой частотой, поэтому выходной вал будет стремиться занять заданное положение при изменении внешней нагрузки.

Конструкция сервомашинки выполнена таким образом, что крутящий момент от двигателя к выходному валу передается через редуктор с большим передаточным числом, поэтому при малых размерах и энергозатратах, сервомашинки могут обеспечивать большую тягу.

Управление

В качестве управляющего сигнала служит импульсный сигнал с периодом 20 мс и с длительностью от 0,8 до 2,2 мс. Это некий стандарт управления сервомашинок. Чем длинее пришел импульс, тем на больший угол повернется вал сервомашинки. Для разгона сервомашинки период следования импульсов можно уменьшить до 10 мс.

Управляющий сигнал подается на серву по сигнальному проводу S. В моей сервомашинке он белый, в некоторых моделях — желтый. Помимо сигнального провода из сервомашинки выходят два провода — линии питания — земля (черный) и питание (красный)

Программная часть

Как видно управлять сервой достаточно просто — достаточно гнать импульсный сигнал с нужной частотой и скважностью. Этот сигнал можно генериовать ШИМ , или написать свою функцию обработки прерывания по таймеру. Но в Bascom-AVR уже есть встроенная команда для управления сервомашинками — Servo . Ее и рассмотрим.

Для начала необходимо сконфигурировать подключение сервомашинок:

Config Servos = X , Servo1 = Portb . 0 , Servo2 = Portb . 1 , Reload = Var

Servos = X ; указывается количество подключаемых сервомашинок, возможно подключение до 14 серв.

Servo1 = Portb . 0 ; указывается порт подключения первой сервы

Servo2 = Portb . 1 ; указывается порт подключения второй сервы

Reload = Var ; здесь Var время в микросекундах, которое проходит между прерываниями от таймера.

По умолчанию для организации прерываний используется Timer0, поэтому использовать его в своих целях уже не получиться. Bascom-AVR позволяет перебросить обслуживание прерываний на любой другой таймер, например чтобы освободить Timer0 и задествовать Timer1 достаточно указать это в строке конфигурации:

Config Servos = 2 , Servo1 = Portb . 0 , Servo2 = Portb . 1 , Reload = 10 , Timer = Timer1

После того как все сконфигурировали остается только рулить нашей сервомашинкой. Это делается следующей командой

Servo ( a) = F

а — порядковый номер сервомашинки

F — переменная, значение которой задает угол поворота вала сервы

Тестовый код целиком:

$regfile = «m8def.dat» «микроконтроллер ATmega8
$crystal = 8000000 «частота работы 8МГц

«конфигурируем порты для подключения сервоприводов
Config Portb . 0 = Output
Config Portb . 1 = Output

«настраиваем подключения двух сервомашинок
Config Servos = 2 , Servo1 = Portb . 0 , Servo2 = Portb . 1 , Reload = 15

Dim F As Byte «переменная для первой сервы
Dim S As Byte «переменная для второй сервы

«разрешаем прерывания
Enable Interrupts

F = 15 «значением переменной задается угол поворота вала сервомашинки
S = 70

Do

Servo (1 ) = F
Servo (2 ) = S

Loop

End

Схему подключения не привожу, думаю один сигнальный провод проблем не вызовет;) Его можно подключать к порту микроконтроллера напрямую, а можно через резистор сопротивлением пару сотен ом — для перестраховки.

Меняя значения перемменных F и S можем менять угол поворота первой и второй сервомашинок соответственно. Чем меньше значение параметра Reload, тем шустрее наши сервомашинки будут поворачиваться на нужный угол.

Для своих серв подобрал рабочий диапаз он значений Servo(a), в которых вал может вращаться. Крайнее положения вал занимает при значении 0 и 150, соответственно при значении 75 вал занимает промежуточное положение.

Servo(a) =0 Servo(a) =75 Servo(a) =150

#22. Подключаем к Arduino джойстик. Управление servo сервоприводом.

Сегодня в уроке подключим джойстик к Arduino UNO. И рассмотрим пару примеров использования джойстика в робототехнике:

1. Вывод данных о положении стика джойстика в монитор порта.
2. Управление свечением двух светодиодов с помощью джойстика.
3. Подключить джойстик и сервопривод к Arduino. Научимся управлять сервоприводами с помощью джойстика.

А для начала рассмотрим, что такое джойстик, из чего он состоит и как устроен.

Устройство аналогово джойстика и принцип работы.

Джойстик представляет из себя модуль, на который установлены 2 потенциометра и одна тактовая кнопка.

Управляет всем стик. При изменении положения стика по оси X — вращается потенциометр, выход которого outX, а при перемещении по оси Y — меняется значение потенциометра с выводом outY. По сути, это 2 потенциометра, с которых снимаем показания. Стик устроен таким образом, что он возвращается самостоятельно в центральное положение. Что обеспечивает центрование потенциометров. В данном состоянии джойстика на выходах outX, outY будет 511.

Но на практике это значение может быть другим, оно зависит от точности сборки, качества потенциометров и прочих факторов. Подробнее данную ситуацию рассмотрим на примере.

На плате установлена тактовая кнопка. Использовать ее или нет решать вам. При создании пульта для радиоуправляемой машинки я использовал данную кнопку для переключения режима работы: с джойстика или с акселерометра. Если интересно читайте на странице проекта: Машинка на радиоуправлении. Arduino + nrf24l01 + пульт.

Вывод данных о положении стика джойстика в монитор порта.

Для того, чтобы определить какие значения получает Arduino, когда мы отпустили стик джойстика и он установил свое центральное положение, выведем показания в монитор порта. Для этого подключим джойстик к Arduino UNO по схеме.

После чего нужно загрузить код в Arduino UNO.

В мониторе порта будут вот такие данные.

Как видите, они отличаются от 511. Показание отличаются на разных осях X=507, Y=510. Эти данные нам пригодятся в следующем примере.

Если мы подвигаем стик джойстика, то увидим изменение значений от 0 до 1023 по каждой оси.

На выходе мы получаем значение до 1023. Данный диапазон значений практически не применим в проектах на Ардуино, поэтому давайте приведем это значение к диапазону от 0 до 255, для этого воспользуемся функцией map().

После чего в мониторе порта мы получим вот такие значения.

Управление свечением двух светодиодов с помощью джойстика.

Чтобы усложнить ситуацию, сделаем так, чтобы светодиод не светился при центральном положении джойстика, а при отклонении джойстика светодиод плавно увеличивал яркость. Для этого нужно подключать светодиоды к пинам с ШИМ. Подключим джойстик и светодиоды к Ардуино по схеме.

Так как мы знаем значение при центральном положении стика, для оси Х это 507, а для оси Y 510, используя функцию map(), приведем к необходимому диапазону, например для оси Х от 507 до 1023 к диапазону от 0 до 255. Код будет вот таким.

Данный пример применим при разработке пульта радиоуправления.

Подключить джойстик и сервопривод к Arduino. Научимся управлять сервоприводами с помощью джойстика.

Джойстик часто используется для управления сервоприводами. Поэтому рассмотрим небольшой пример, в котором будем изменять угол положения двух servo подключённых к Arduino UNO по схеме.

Для данного примера устанавливать дополнительные библиотеки не нужно, так как библиотека servo устанавливается вместе с Arduino IDE.

Код для управления сервоприводами с помощью джойстика будет небольшим и достаточно простым.

Итог: Как видим из примеров, применение джойстика достаточно большое в разработке проектов на Arduino и в робототехнике.

Если вас интересует дополнительная информация о джойстике, пишите об этом в комментариях.

Не забывайте подписываться на канал Youtube и вступайте в группы в Вконтакте и Facebook.

Всем Пока-Пока.

И до встречи в следующем уроке

Понравилась статья? Поделитесь ею с друзьями:

Файлы для скачивания

Управление серводвигателем с помощью потенциометра! — ARDUINO | ЭЛЕКТРОНИКА | ПРОТОТИПИРОВАНИЕ | ДАТЧИКИ | КОД!

В последнем уроке мы получили несколько основных идей о сервомоторе, и он работает! Итак, в этом кратком руководстве мы собираемся управлять серводвигателем с помощью потенциометра!

Это действительно даст вам старт в ServoMotor и Robotics!

 / * UNCIA ROBOTICS |  www.unciarobotics.com
 ПРОГРАММА: ВРАЩАЙТЕ СЕРВОДВИГАТЕЛЬ С ПОТЕНЦИОМЕТРОМ
 Управляйте положением сервопривода хобби с помощью потенциометра
 с использованием формулы наклонной линии.

 Подключения:
 Сервопривод Arduino | Потенциометр Arduino
 9 Signal (оранжевый) | Сигнальный контакт A0
 5V VCC (красный) | VCC на одном конце
 GND GND (коричневый) | GND другой конец
* /

#include < Серво .h> // подключаем библиотеку сервопривода
  Servo  myServo; // даем имя вашему сервоприводу
int pot; // переменная для хранения входных значений
внутренний угол; // переменная для хранения угла
void setup () {
 myServo.attach (9); // присоединяем сервопривод к выводу 9
  Серийный .begin (9600); // Запуск последовательной связи
}

void loop () {
 pot = analogRead (A0); // Считываем значение потенциометра
 угол = 0,176 * горшок; // отображаем IP / OP с помощью формулы наклонной линии
  Serial  .println (angle); // печать отображаемого значения на последовательном мониторе
 myServo.написать (угол); // записываем отображаемое значение на сервопривод
}


 / * UNCIA ROBOTICS |  www.unciarobotics.com
 ПРОГРАММА: ВРАЩАЙТЕ СЕРВОДВИГАТЕЛЬ С ПОТЕНЦИОМЕТРОМ
 Управляйте положением сервопривода хобби с помощью потенциометра
 используя функцию map ().

 Подключения:
 Сервопривод Arduino | Потенциометр Arduino
 9 Signal (оранжевый) | Сигнальный контакт A0
 5V VCC (красный) | VCC на одном конце
 GND GND (коричневый) | GND другой конец
* /

#include < Серво .h> // подключаем библиотеку сервопривода
  Servo  myServo; // даем имя вашему сервоприводу
int pot; // переменная для хранения входных значений
внутренний угол; // переменная для хранения угла
void setup () {
 myServo.attach (9); // присоединяем сервопривод к выводу 9
  Серийный .begin (9600); // Запуск последовательной связи
}

void loop () {
 pot = analogRead (A0); // Считываем значение потенциометра
 угол = карта (горшок, 0, 1023, 0, 180); // сопоставляем значения IP / OP
  Serial  .println (angle); // печать отображаемого значения на последовательном мониторе
 myServo.написать (угол); // записываем отображаемое значение на сервопривод
}


#rem

Ссылки на страницы относятся к PICAXE Manual 2 Basic Commands

#endrem

; использует команду "сервопривод"

символ pulse_pin = B.0
символ val = b0

init: servo pulse_pin, 75; инициализировать сервопривод

основной:

    readadc control, val; прочитать 8-битный режим ADC1 в переменную b0 p. 170
    val = val * 1 МИН 75 МАКС 225; установить лимит на val
    серво pulse_pin, val
    пауза 20

goto main; вернуться назад, чтобы начать




; использует команду Pulsout (стр. 161), не использует сервокоманды
; использует потенциометр для позиционирования сервопривода

символ pulse_pin = B.0
управление символом = C.1; стеклоочиститель с контролем положения
символ val = b0

НИЗКИЙ pulse_pin

основной:

    readadc control, val; считываем ADC1 в переменную b0 p. 170
    val = val * 1 МИН 75 МАКС 225; установить ограничения на val
    пауза 19
    Pulsout pulse_pin, val; val * 10 мкс при 4 МГц

goto main; вернуться назад, чтобы начать





; Управляйте сервомеханизмом вперед и назад.символ pulse_pin = B.5
символ val = b1

init: servo pulse_pin, 75; инициализировать сервопривод

основной:

   для val = от 75 до 224
    серво pulse_pin, val
    пауза 20
   следующий вал

   для val = от 224 до 75 шаг -1
    серво pulse_pin, val
    пауза 20
   следующий вал

goto main; вернуться назад, чтобы начать
