Управляемый источник питания. Управляемые источники питания: характеристики, применение и выбор

Что такое управляемый источник питания. Какие бывают виды управляемых источников. Для чего используются программируемые источники питания. Как выбрать подходящий управляемый источник питания для конкретных задач.

Содержание

Что представляют собой управляемые источники питания

Управляемые источники питания — это устройства, позволяющие программно или аппаратно изменять выходные параметры (напряжение, ток, мощность) в процессе работы. В отличие от обычных лабораторных источников питания, они обладают следующими ключевыми особенностями:

  • Возможность быстрого и точного изменения выходного напряжения/тока
  • Наличие интерфейсов для внешнего управления (аналогового или цифрового)
  • Встроенная память для хранения последовательностей команд
  • Высокая скорость нарастания/спада выходных параметров
  • Расширенные функции защиты и мониторинга

Управляемые источники питания широко применяются в научных исследованиях, разработке и тестировании электронных устройств, автоматизированных системах испытаний.


Основные виды управляемых источников питания

По принципу работы управляемые источники питания можно разделить на следующие основные виды:

1. Линейные источники питания

Обеспечивают высокую точность и малые пульсации выходного напряжения. Имеют относительно невысокий КПД. Применяются для питания чувствительной аналоговой аппаратуры.

2. Импульсные источники питания

Отличаются высоким КПД и малыми габаритами. Могут создавать высокочастотные помехи. Используются для питания цифровых схем и мощной нагрузки.

3. Источники питания переменного тока

Позволяют формировать выходное напряжение заданной формы и частоты. Применяются для тестирования устройств с питанием от сети переменного тока.

Ключевые характеристики управляемых источников питания

При выборе управляемого источника питания следует обращать внимание на следующие основные параметры:

  • Диапазон выходного напряжения и тока
  • Максимальная выходная мощность
  • Скорость нарастания/спада выходного напряжения
  • Точность установки и стабильность выходных параметров
  • Уровень пульсаций и шумов
  • Наличие и тип интерфейсов управления
  • Функции защиты (от перегрузки, КЗ, перегрева)
  • Габариты и масса

Важно выбирать источник питания с запасом по мощности и диапазону регулировки параметров с учетом специфики решаемых задач.


Области применения управляемых источников питания

Управляемые источники питания находят широкое применение в различных сферах:

Научные исследования и разработка электроники

Используются для питания макетов и прототипов, изучения влияния нестабильности питания на работу устройств, имитации различных режимов электропитания.

Производственные испытания

Применяются в автоматизированных системах тестирования электронных изделий для проверки их работоспособности при различных параметрах питания.

Управление электроприводами

Позволяют плавно регулировать скорость и направление вращения электродвигателей постоянного тока.

Имитация бортовых систем электропитания

Используются для воспроизведения режимов работы систем электроснабжения транспортных средств при испытаниях бортового оборудования.

Как выбрать подходящий управляемый источник питания

При выборе управляемого источника питания следует учитывать следующие факторы:

  1. Требуемые диапазоны выходного напряжения и тока
  2. Необходимая выходная мощность с учетом запаса
  3. Скорость изменения выходных параметров
  4. Точность и стабильность выходных характеристик
  5. Наличие нужных интерфейсов управления
  6. Габариты и возможность установки в стойку
  7. Бюджет на приобретение оборудования

Для ответственных применений рекомендуется выбирать источники питания известных производителей с хорошей репутацией и сервисной поддержкой.


Ведущие производители управляемых источников питания

На рынке управляемых источников питания представлена продукция многих компаний. Среди лидеров отрасли можно выделить следующих производителей:

  • Rohde & Schwarz (Германия)
  • Keysight Technologies (США)
  • Tektronix (США)
  • ITECH Electronics (США)
  • Chroma (Тайвань)
  • TDK-Lambda (Япония)
  • EA Elektro-Automatik (Германия)

Продукция этих компаний отличается высоким качеством, надежностью и широким функционалом. При выборе конкретной модели рекомендуется сравнить предложения разных производителей.

Программирование управляемых источников питания

Большинство современных управляемых источников питания поддерживают программирование через стандартные интерфейсы:

  • GPIB (IEEE-488)
  • USB
  • LAN (Ethernet)
  • RS-232/485

Для управления источниками питания можно использовать специализированное ПО от производителей либо создавать собственные программы на языках высокого уровня (Python, C++, LabVIEW и др.).

Типовые задачи программирования включают:

  • Установку выходных параметров (напряжение, ток, мощность)
  • Формирование последовательностей изменения напряжения/тока
  • Считывание текущих значений и статуса источника
  • Настройку защитных функций
  • Синхронизацию с другим измерительным оборудованием

Возможность программного управления позволяет интегрировать источники питания в сложные автоматизированные измерительные комплексы.


Заключение

Управляемые источники питания являются важным инструментом для разработки, тестирования и производства электронного оборудования. Они позволяют гибко изменять параметры электропитания, имитировать различные режимы работы и проводить всесторонние испытания устройств.

При выборе управляемого источника питания следует тщательно проанализировать требования конкретной задачи и сравнить характеристики предлагаемых на рынке моделей. Правильно подобранный источник питания поможет повысить эффективность разработки и качество выпускаемой продукции.


Программно-управляемые лабораторные источники питания | Силовая электроника

Подолько Александр

№ 1’2011

PDF версия

Программируемые источники питания и электронные нагрузки — относительно новый вид контрольно-измерительных приборов, появившийся на мировом рынке около 10 лет назад и практически не выпускаемый отечественной промышленностью. В статье рассматриваются данные приборы, их основные технические характеристики, функциональные возможности и отличия, а также дается представление о современном состоянии мирового рынка.

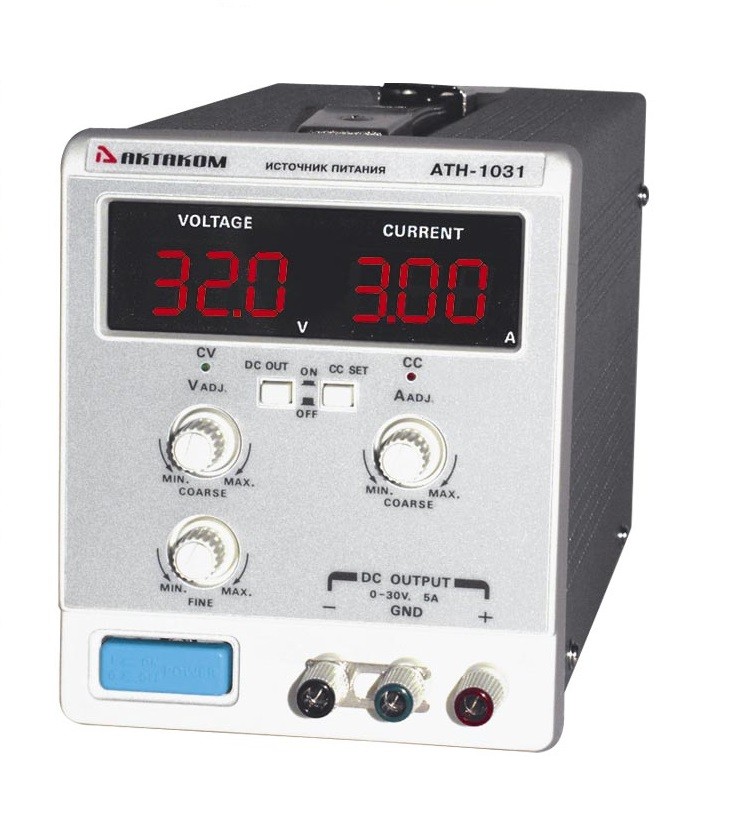

Лабораторные источники питания являются, наверное, одним из самых многочисленных видов контрольно-измерительных приборов любого радиотехнического предприятия. Они выдают «хорошее» номинальное напряжение (или ток) и нужны для настройки и функционального контроля элементов, узлов, модулей или блоков разрабатываемой или выпускаемой такими предприятиями аппаратуры.

Функциональный контроль в условиях статичного отклонения напряжения питания от номинального можно выполнить с помощью обычных, «ручных» лабораторных источников питания. А вот для контроля работы функциональных узлов в условиях динамически изменяемого во времени входного напряжения (кратковременные броски и провалы напряжения, импульсные и гармонические помехи и тому подобное) необходимы уже программируемые лабораторные источники питания, то есть такие, которые по заданной программе могут изменять выходное напряжение с интервалами в единицы миллисекунд.

Для проверки работы цифровых и аналоговых функциональных узлов это, как правило, программируемые источники питания постоянного тока, а для проверки и настройки блоков преобразователей напряжения, встраиваемых в аппаратуру, на их функциональную способность стабилизации выходного напряжения — программируемые источники питания (ИП) переменного тока и программируемые электронные нагрузки (ЭН).

Такой функциональный контроль просто необходим сегодня, когда резко возрос объем используемого радиоэлектронного и электротехнического оборудования и, соответственно, значительно возросло его взаимовлияние, в том числе и по цепям питания. «Сбои по питанию» являются самой распространенной причиной отказов в работе аппаратуры.

ЗАО «ТЕСТПРИБОР» в качестве системного интегратора уже около четырех лет занимается разработкой и поставкой испытательных комплексов имитации бортовых систем электроснабжения (КИБС). Задачей КИБС является практическая реализация всех «нестабильностей» и помех, которые могут возникать в цепях питания и противодействие которым предусмотрено нормативными документами, регламентирующими работу системы электроснабжения. «Сердцем» таких комплексов являются программируемые источники питания. Кроме различных генераторов высоковольтных импульсов, генераторов высокочастотных напряжений и устройств связи/развязки, в состав КИБС, как правило, входят достаточно мощные электронные нагрузки. В рамках работы над комплексами нами был изучен, освоен и опробован целый ряд программируемых источников питания и электронных нагрузок разных производителей.

Являясь официальным системным интегратором нескольких зарубежных производителей и используя собственный опыт, мы планируем предложить российским разработчикам полный ассортимент программно-управляемых источников питания и электронных нагрузок большой (до 100 кВт и выше) и средней (до 5 кВт) мощности как основных элементов для самостоятельного построения ими различных испытательных и управляемых систем электропитания. С этой целью мы начинаем публиковать цикл материалов, посвященных данной теме. В настоящей статье мы определимся с терминологией и остановимся на одной из самых важных, на наш взгляд, характеристик программно-управляемых источников питания и электронных нагрузок, определяющих их «класс», — на скорости изменения выходного напряжения (для ИП) и скорости изменения сопротивления или потребляемого тока (для ЭН).

Сразу определимся с терминологией. Под программно-управляемыми источниками питания (ПУ ИП) мы понимаем источники, позволяющие управлять их выходным напряжением при помощи компьютера через какой-либо стандартный интерфейс. К ним же относятся источники питания, имеющие вход аналогового управления выходным напряжением, который позволяет пропорционально изменять выходное напряжение источника от 0 до максимального значения путем изменения напряжения в диапазоне 0–5(10) В, подаваемого с маломощного и, как правило, программируемого генератора.

Термин «программируемые» мы употребляем как частный случай термина «программно-управляемые» и применяем к источникам питания, имеющим собственную и, как правило, энергонезависимую память для хранения управляющей программы встроенного в источник питания микропроцессора. Эта программа управляет изменениями во времени выходного напряжения (в том числе и с командами управления скоростью перехода от одного значения к следующему), частоты (для AC) и пределов выходного тока. Управляющая программа может быть введена вручную — с клавиатуры лицевой панели источника, либо пишется на компьютере и передается в память источника по какому-либо цифровому интерфейсу. Фактически такие ИП являются генераторами сигналов произвольной формы, но с несопоставимой для генераторов высокой выходной мощностью. Встроенная память не только обеспечивает автономность работы источника от компьютера, но и дает возможность более точного задания временных интервалов и практически исключает задержки в выполнении команд, связанные с их передачей по цифровому интерфейсу. Задержка на время передачи команд полностью исключается при использовании аналогового входа для управления выходным напряжением, но это требует применения дополнительного генератора сигналов произвольной формы, который может иметь свои собственные задержки во времени исполнения команд изменения своего выходного напряжения.



Основным отличием и тех, и других от обычных «ручных» лабораторных ИП является возможность очень быстрого и точного изменения выходного напряжения, что необходимо для проведения всевозможных испытаний или, например, для управления электродвигателем. Поэтому одной из наиболее важных характеристик таких источников является максимальная скорость увеличения/уменьшения выходного напряжения. Эта характеристика существенно влияет на стоимость источника питания, особенно большой мощности. В относительно недорогих импульсных ИП обычно скорость увеличения (подъема) выходного напряжения выше, чем скорость его уменьшения (спада) и обе эти характеристики сильно зависят от отбираемой от источника мощности.

Все вышесказанное относится и к электронным нагрузкам, работающим в динамическом режиме, с той лишь разницей, что в этом случае речь идет не о скорости изменения выходного напряжения, а о скорости изменения сопротивления нагрузки или потребляемого тока. Ниже будут приведены сравнительные таблицы кратких технических характеристик нескольких серий ПУ ИП с указанием максимальной скорости изменения выходного напряжения и их примерной ценой.

Одни из основных производителей ПУ ИП и ЭН

Последние два-три года нами (ЗАО «ТЕСТПРИБОР») в качестве ПУ ИП предлагались: постоянного тока — продукция немецкой фирмы Toellner, переменного тока — продукция Callifornia Instruments (США), а в качестве программно-управляемой нагрузки — продукция фирмы ITech Electronics (США).

Тщательно изучив современные тенденции и состояние с серийным производством ПУ ИП в мире, сегодня в качестве альтернативы мы готовы предложить продукцию еще трех зарубежных компаний: итальянской DANA S.R.L., немецкой ET System и Chroma (Тайвань). Все они специализируются на производстве программно-управляемых изделий силовой электроники: это линейные и импульсные лабораторные ИП и ЭН постоянного и переменного тока, усилители мощности и четырехквандрантые усилители, а также очень широкий спектр встраиваемых преобразователей напряжений. Основные характеристики продукции этих компаний приведены в сравнительных таблицах 1–4.

Таблица 1. Линейные источники питания постоянного тока
ПроизводительToellnerDANADANAET System
СерияTOE 88хх5SODELAB/S
Мощность Pmax, кВт0,16–5,120,5–50,5–40,5–4,5
Напряжение Umax, В16–12050–40016–28035–150
Ток Imax, АPmax/Umax
Скорость подъема, В/мс0–20000–10000–4000–100
Скорость спада напряжения, В/мс0–20000–10000–4000–100
Габариты, Ш×В19″×9U/1 кВт19″×2,5U/1 кВт19″×3U/1 кВт19″×2U+2U/1 кВт;
Стоимость≈14000 €/1 кВт≈2800 €/1 кВт≈2000+1500 €/1 кВт≈1500+1000 €/1 кВт
Таблица 2. Импульсные источники питания постоянного тока
ПроизводительToellnerET System ET SystemChroma
СерияTOE 887xLAB/HPLAB/SM62000P
Мощность Pmax, кВт1; 1,55–150,5–140,6–5
Напряжение Umax, В40–40040–120020–30030–600
Ток Imax, А2 кВт/Umax; 4 кВт/UmaxPmax/UmaxPmax/UmaxPmax × 4/Umax
Скорость подъема, В/мс0–≈200–≈100–≈120–≈10
Скорость спада напряжения, В/мс0–≈100–≈80–≈100–≈10
Габариты, Ш×В19″×3U/1 кВт;19″×3U1 кВт19″×1U/1 кВт;19″×1U/1 кВт
Стоимость ≈3000 €/1 кВт≈2000+400 €/1 кВт≈500+600 €/1 кВт≈1000+500 €/1 кВт
Таблица 3. Источники питания переменного тока
ПроизводительToellner DANAET SystemChroma
СерияCompact iXDCFREAC-S61700
Мощность Pmax, кВт0,75–2,250,5–5,00,25–101,5–12
Диапазон частоты, Гц15–1000, DC15–400, DC1–500 (опц. 1; 2 кГц), DC15–1200
Фазы1/31 (опц. 3)1 (опц. 3)3
Напряжение Umax, В150; 300135; 270;300 (опц. 500; 700)300
Ток Imax, АPmax × 1,3/UmaxPmax/UmaxPmax × 2/UmaxPmax × 2/Umax
Скорость подъема, В/мс0–2000–1000–500–50
Скорость спада напряжения, В/мс0–2000–1000–300–30
Габариты, Ш×В19″×1,5U/1 кВт19″×2U/1 кВт;19″×5U+2U/1 кВт19″×1,5U/1 кВт
Стоимость≈5000 €/1 кВт≈3500 €/1 кВт1500+2300 €/1 кВт2500+2000€/1 кВт
Таблица 4. Электронные нагрузки
ПроизводительITechET SystemDANAChroma
СерияIT8500ELP/SLMDSOT63200
Род токаDCDCDCDC
Мощность Pmax, кВт0,3–61–80,5–5,02,6–15,6
Напряжение Umax, В60–50060–40040–8080; 500
Ток Imax, А30–480до 150Pmax/Umaxдо 1000А
Скорость подъема, В/мс0–4000–5000–500до Imax/0,02мс
Скорость спада напряжения, В/мс0–4000–5000–500до 25000
Габариты, Ш×В19″×2U/1 кВт19″×2U+2U/1 кВт19″×5U/1 кВт19″×2U+1U/1 кВт
Стоимость1000+1500 €/1 кВт800+1200 €/1 кВт1700+1100 €/1 кВт1500+2000 €/1 кВт

Кроме представленных здесь отличий в скорости изменения выходного напряжения, диапазона мощностей и выходного напряжения, габаритных и стоимостных показателей, источники питания могут значительно различаться как в точностных характеристиках, так и по функциональным возможностям. Это нестабильность по сети и по нагрузке, время восстановления после резкого изменения нагрузки или, например, спектральный анализ или гармонический синтез выходного напряжения переменного тока. Большинство ПУ ИП допускают кратковременное превышение максимального тока, а также с помощью сенсорных выходов позволяют обеспечить компенсацию падения напряжения на проводах, соединяющих ИП с нагрузкой.

Рисунок. Программируемый источник питания компании Chroma

Сравнительному анализу вышеуказанных технических характеристик и прежде всего функциональных возможностей различных серий предлагаемой продукции и будут посвящены следующие публикации. Упомянутыми выше сериями далеко не ограничивается ассортимент продукции, выпускаемой фирмами DANA, ET System и Chroma. Каждая из этих фирм производит около десятка серий ПУ ИП DC (в том числе и мощностью более 100 кВт), примерно столько же серий для AC (до 150 кВт), около двух десятков серий ЭН постоянного и переменного (одно- и трехфазного) тока мощностью до 150 кВт, а также несколько серий двух- и четырехквандрантных усилителей.
