Usb цап. USB ЦАП: как улучшить звук компьютера с помощью внешнего цифро-аналогового преобразователя

Что такое USB ЦАП и как он работает. Какие преимущества дает использование внешнего ЦАП с компьютером. Как правильно подключить и настроить USB ЦАП для получения максимального качества звука. Какие форматы аудиофайлов поддерживает USB ЦАП.

Что такое USB ЦАП и зачем он нужен

USB ЦАП (цифро-аналоговый преобразователь) — это внешнее устройство, которое подключается к компьютеру через USB-порт и выполняет функцию преобразования цифрового аудиосигнала в аналоговый. По сути, USB ЦАП заменяет встроенную звуковую карту компьютера, обеспечивая более высокое качество звука.

Основные преимущества использования USB ЦАП:

• Более качественное преобразование цифрового сигнала в аналоговый по сравнению со встроенной звуковой картой
• Снижение уровня помех и шумов
• Поддержка высококачественных аудиоформатов (Hi-Res Audio)
• Возможность подключения к любому компьютеру через USB
• Улучшение звучания наушников и акустических систем

Таким образом, USB ЦАП позволяет существенно повысить качество звука при воспроизведении музыки на компьютере, особенно если у вас хорошие наушники или акустика. Это оптимальное решение для аудиофилов и любителей качественного звука.

Типы подключений USB ЦАП

Существует два основных типа USB-разъемов, используемых в ЦАП:

USB Type-A

Обычно располагается на передней панели устройства. Предназначен для подключения флешек, смартфонов и портативных жестких дисков. Обеспечивает синхронное подключение — самый простой способ реализации USB-аудио с портативных устройств.

USB Type-B

Располагается на задней панели. Предназначен для прямого подключения к ПК или Mac. Поддерживает сигналы PCM до 384 кГц/32 бит, а также DSD 2.8 МГц, 5.6 МГц и 11.2 МГц. Обеспечивает асинхронный режим передачи данных, что позволяет получить максимальное качество звука.

Именно USB Type-B является оптимальным вариантом для подключения ЦАП к компьютеру и получения наилучшего качества звука.

Поддерживаемые аудиоформаты

Современные USB ЦАП поддерживают широкий спектр цифровых аудиоформатов:

• PCM (WAV, AIFF) — до 384 кГц / 32 бит
• FLAC — без потерь, до 192 кГц / 24 бит
• ALAC — без потерь, до 192 кГц / 24 бит
• DSD — 2.8 МГц, 5.6 МГц, 11.2 МГц
• MP3, AAC, WMA — сжатые форматы с потерями

Наилучшее качество звука обеспечивают форматы без потерь — FLAC, ALAC, а также DSD. При этом USB ЦАП позволяет воспроизводить любые аудиоформаты, которые поддерживаются медиаплеером на компьютере.

Преимущества асинхронного режима USB

Асинхронный режим передачи данных по USB обеспечивает ряд важных преимуществ:

• Минимизация джиттера (фазового дрожания) сигнала
• Точный контроль тактирования передачи данных со стороны ЦАП
• Обход встроенной звуковой карты компьютера
• Обход системного аудиомикшера, искажающего сигнал
• Передача побитно точной копии оригинального аудиофайла

Благодаря асинхронному режиму USB достигается максимально возможное качество звука при подключении ЦАП к компьютеру.

Настройка USB ЦАП на компьютере

Для корректной работы USB ЦАП и получения наилучшего качества звука необходимо выполнить ряд настроек:

1. Установить драйвер USB ЦАП (если требуется)
2. Выбрать USB ЦАП в качестве устройства вывода звука в настройках системы
3. Настроить медиаплеер на работу в режиме ASIO или WASAPI Exclusive
4. Отключить все звуковые эффекты и обработку в системе
5. Установить битность и частоту дискретизации, соответствующую воспроизводимым файлам

Правильная настройка позволит в полной мере раскрыть потенциал USB ЦАП и получить максимальное качество звука.

Выбор USB ЦАП

При выборе USB ЦАП следует обратить внимание на следующие характеристики:

• Поддерживаемые форматы и разрешения аудио
• Качество цифро-аналогового преобразователя
• Наличие усилителя для наушников
• Дополнительные входы (оптический, коаксиальный)
• Качество блока питания
• Совместимость с вашей операционной системой

Оптимальным выбором станет USB ЦАП с асинхронным режимом работы, поддержкой высококачественных форматов и качественной схемотехникой. Это позволит получить максимальное улучшение звука по сравнению со встроенной звуковой картой.

Заключение

Использование внешнего USB ЦАП позволяет существенно повысить качество звука при воспроизведении музыки на компьютере. Правильно подобранный и настроенный USB ЦАП обеспечивает следующие преимущества:

• Более детальное и чистое звучание
• Улучшенная стереопанорама и пространственность
• Снижение уровня шумов и искажений
• Возможность воспроизведения Hi-Res аудио
• Раскрытие потенциала качественных наушников и акустики

Для аудиофилов и любителей качественного звука USB ЦАП становится незаменимым компонентом компьютерной аудиосистемы, позволяющим получить максимум от цифровых аудиофайлов.

Hi-Fi плеер vs USB-ЦАП для смартфона vs Bluetooth-ресивер. Что выбрать? Портатив. Блог.

Сегодня мы с вами обсудим интересный и актуальный вопрос. Если вы любите музыку и хотите слушать ее в высоком качестве, вам, конечно же, понадобятся хорошие наушники, проводные или беспроводные, и проигрыватель к ним. Со стационаром все ясно, а как быть с портативом?

Сразу скажу, что для Bluetooth-наушников покупать что-то отдельное не обязательно, спокойно можно передавать цифровой сигнал и с телефона, лишь бы поддерживались кодеки AAC, aptX или LDAC. А вот проводные модели, у которых звучание, несомненно, лучше, требуют достойный звуковой тракт.

Пора выбирать источник? Здесь три пути — маленький ЦАП с усилителем, ресивер или отдельный Hi-Res плеер. Давайте обсудим по пунктам, в чем сильные и слабые стороны каждого из этих устройств, выставим оценки в градации от 1 до 3 и сравним результат. К делу, ребята.



Сравнение источников для проводных Hi-Fi наушников

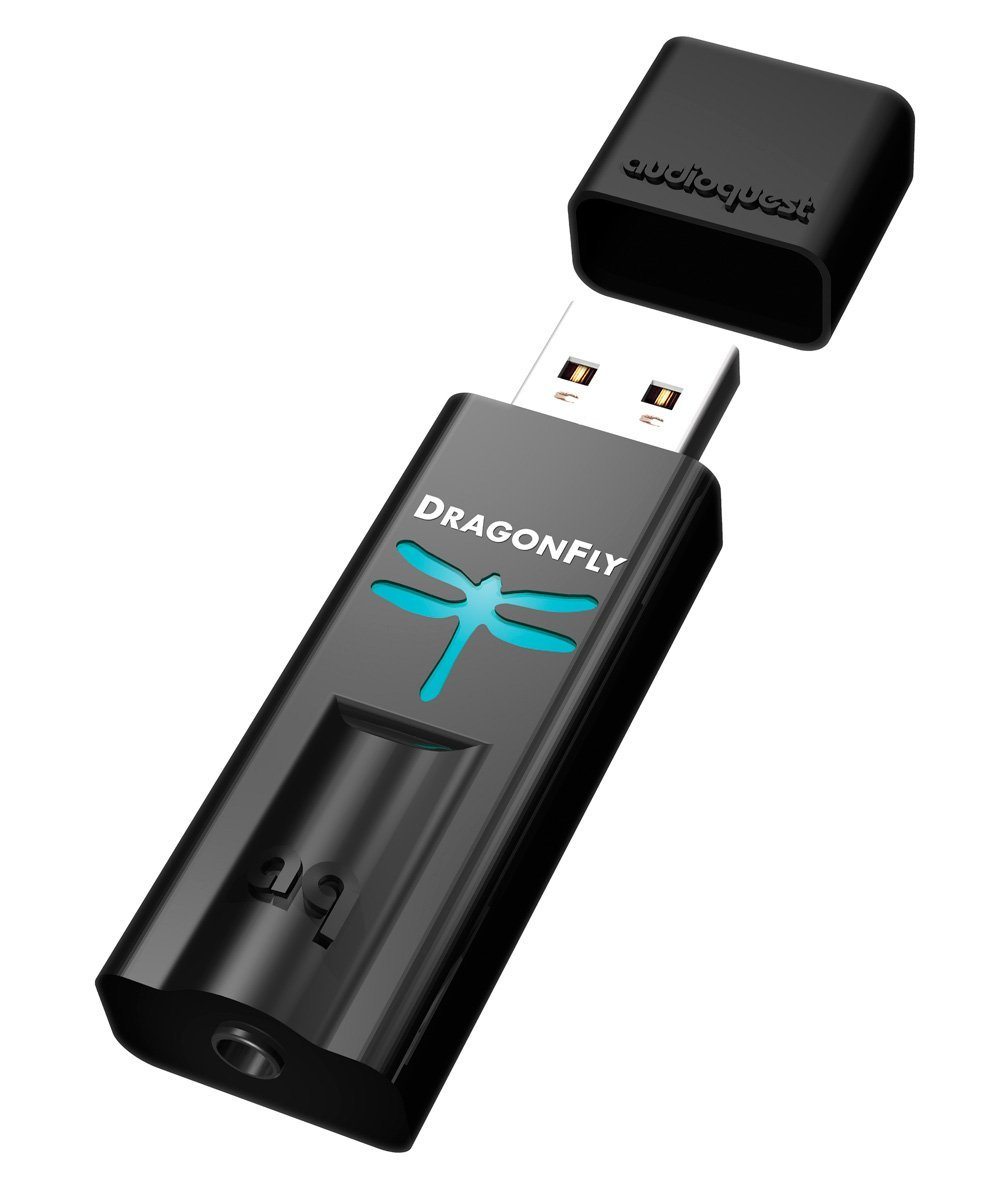

1. USB-ЦАП с усилителем





— Удобство и компактность

Однозначно, по данному критерию наш герой заслуживает максимальные 3 балла. Купив портативный ЦАП, вы получаете невесомый переходничок, обычно короткий и аккуратный, который вставляется в разъем для зарядки смартфона и готов просто висеть на кабеле наушников, сколько угодно. К недостаткам «свистков» я бы отнесла невозможность одновременно заряжать телефон и слушать музыку, а еще в комплекте не всегда есть нужные адаптеры. Согласитесь, подключать переходник через переходник — это перебор. Но в характеристиках указано, что предлагает модель — Type-C, MicroUSB, Apple Lightning или даже полноразмерный USB для подключения к компьютеру. В любом случае, рынок сейчас крайне щедр и разнообразен.



— Мощность

1 балл из 3. С внутриканальными наушниками «хвостик» справится, а вот для раскачки полноразмерных наушников его потенциала может не хватить. Разумеется, это зависит от особенностей модели.



— Цена

Конечно же, 3 балла. Если вам хочется сэкономить, берите ЦАП для смартфона, это почти безболезненно для бюджета, а улучшения по звуку будут впечатляющими. Также я помню пару реально дорогих усилителей, которые предлагали премиальный уровень качества, но даже там результат превосходил ожидания, учитывая стоимость. К примеру, убийца всех Cozoy REI.



— Функционал

Думаю, здесь 2 балла. Сама возможность подключить проводные наушники к смартфону, лишенному разъема 3.5, и при этом слушать Hi-Res качество, достаточно важна. Еще усилитель может поддерживать гарнитуру на наушниках, взаимодействовать с компьютером в роли полноценной звуковой карты со всеми нужными плюшками, ну и в отдельных случаях предлагает симметричный выход. Однако придется при покупке выбирать — балансный разъем или стандартный. Набор технологий скромный, но для столь крошечной безделушки он хорош.



— Автономность

Увы, всего 1 балл. Но это субъективная оценка, часть людей со мной не согласятся. Дело в том, что «свисток» не имеет собственной батареи и берет заряд от источника. И вот тут на любителя — одним это не нравится, а других больше раздражает заряжать два устройства вместо одного. И еще играет роль, насколько жадно конкретный усилитель жрет аккумулятор телефона, показатели бывают разные.



— Звук

2 балла. Это вообще сфера неопределенная, поверьте мне, я знаю, потому что с ней работаю. Кому-то разрешения, которое дает маленький усилок, слишком мало, а другие в восторге, насколько красиво внезапно запели уже знакомые наушники. Поэтому моя оценка относится строго к сравнению «хвостиков» с плеерами и ресиверами. Не что-то фантастическое, но серьезно играть они умеют.



2. Bluetooth-ресивер





— Удобство и компактность

Я ставлю 2 балла из 3. Как правило, ресиверы отличаются миниатюрными размерами, едва ли они окажутся больше вашей зажигалки. Также в комплекте иногда присутствует чехол с прищепкой, чтобы носить малыша на воротнике или на рукаве. Но, безусловно, «свисток» все же меньше, о нем можно вообще забыть после подключения, его не надо нигде специально размещать. Поэтому ресивер уступает, однако различие несущественное.



— Мощность

Тоже 2 балла. У полноразмерных наушников появился шанс! Флагманский ресивер способен справиться даже с более-менее тугими на раскачку моделями, особенно по балансу. Я не говорю о планарах, но их владельцы обычно прекрасно осведомлены, какой им выбрать источник. А в остальном, имеем нормальную совместимость с очень многими наушниками.



— Цена

Пожалуй, я могу дать 3 балла. Ресиверы и популярны, в первую очередь, благодаря своему демократичному ценнику. Есть варианты подороже, но, если сравнить даже их с плеерами, стоимость которых улетает в космос, хочется набрать сразу горсть ресиверов.

Музыкальных, стильных, маленьких и недорогих.



— Функционал

2 балла. Тут у нас уже возможен большой простор: работа одновременно с парой устройств, доступ к эквализации, микрофон для ответа на звонки, режим внешнего ЦАПа, прием сигнала по беспроводу и передача его через разъем USB, два наушниковых выхода, стандартный и балансный, использование со стационарной акустикой, наличие NFC, поддержка фирменного приложения и так далее. В разных моделях встречается разный набор функций.



— Автономность

И снова 2 балла. У ресивера есть собственный аккумулятор, но источник сигнала тоже будет тихонечко разряжаться вместе с ним. Хотя ради удобства можно легко соглашаться на это, ведь Bluetooth не является для современных смартфонов такой уж горячей нагрузкой.



— Звук

Забавно, но и здесь ресивер получает 2 балла. Топовый Hi-Fi плеер легко переиграет его, но для своего ценового класса он все равно может звучать восхитительно. Например, меня очень приятно удивили FiiO BTR5 и Shanling UP4. Но я хочу подчеркнуть, что прием цифрового сигнала по воздуху — это риск потери музыкальной информации, если транспорт не поддерживает высокоуровневых кодеков. Не редкость, когда из-за беспровода FLAC воспроизводится, как MP3. Старайтесь использовать LDAC и HWA.



3. Hi-Res плеер





— Удобство и компактность

Здесь 1 балл. Как вы знаете, премиальные аудиоплееры могут весить до полукилограмма, я сама являюсь владельцем именно такого стального бруска, удобного в портативе разве что для того, чтобы защищаться от назойливых вечерних знакомств. Впрочем, обращаю ваше внимание, что есть исключения. Несколько производителей предлагают свои начальные модели в очень стильных маленьких корпусах, вплоть до того, что вы сможете носить такой плеерок на руке, как часы, если к нему есть совместимый ремешок. Конечно, для уменьшения размеров Hi-Fi плееров существуют свои пределы, но пару моделей вполне можно сопоставить с ресиверами. Однако в большинстве они крупнее, я уже писала об этом в статье про выбор первого Hi-Fi плеера.



— Мощность

Ставлю 3, причем разрыв с другими участниками баттла на данный момент огромный. Плееру не дотянуться до стационара, но такие модели, как Astell&Kern Kann Cube, QLS QA361, Cayin N8 и еще ряд блестящих представителей своей линейки, почти всеядны. Другой вопрос, что мощность обычно идет в комплекте с увесистым корпусом, но что поделаешь.



— Цена

1 Балл из 3, как ни печально это признавать. Помню, когда-то мне было трудно смириться с тем, что аудиоплееры за немаленькие 100-200 долларов являются бюджетками рядом с другими моделями своей компании, и опытные эксперты относятся к ним насмешливо, мол, что с них взять? Спустя время я с полной ответственностью подтверждаю, аудиофилия — недешевое хобби, это факт. К высоким ценам привыкаешь, я уже сама стала таким снобом, но иногда все равно об этом думаю. Если у вас сумма на покупку ограничена, возможно, есть смысл взять флагманский ресивер или дорогой усилитель, а не плеер начального сегмента за те же деньги.



— Функционал

Опять заслуженные 3 балла. Существуют аскетичные модели, задуманные чисто ради звука, причем они действительно красиво играют, но это исключение. Большинство Hi-Fi плееров могут поддерживать огромное разнообразие технологий — Wi-Fi, Bluetooth на прием и на отдачу со всеми высокоуровневыми кодеками, два или даже три наушниковых разъема, классический и балансные по разным стандартам, максимальное разрешение DSD, режим звуковой карты, установку любых приложений и стриминг в оффлайне, обновление прошивки по воздуху, интеграцию в стационарную систему, линейный, оптический и коаксиальный выход, воспроизведение файлов с внешней флешки, быструю зарядку последнего поколения, обычный или параметрический эквалайзер, большую внутреннюю память, совместимость с док-станцией и пультом. Изредка попадаются даже такие удивительные вещи, как программа для оцифровки CD-дисков, калькулятор, шагомер, диктофон, читалка электронных книг. Хороший плеер функциональнее ресивера уже потому, что сам умеет работать в роли ресивера. Разве что микрофоны пока встречаются в данных устройствах нечасто, тут они проигрывают.



— Автономность

Даю 3 из 3. В отдельных случаях плееры работают до обидного мало, но у других моделей емкость батареи великолепная, и время жизни на одном заряде буквально рекордное. Еще и ваш смартфон во время долгих аудиофильских сеансов не будет разряжаться.



— Звук

Конечно же, 3 балла. Если вы ищете максимальное качество, доступное в портативе, вам нужен Hi-Fi плеер. Большой, тяжелый, недешевый, но умеющий волшебно играть. Они все разные, есть более и менее удачные модели, но на сегодняшний день пока не создан USB-усилитель или Bluetooth-ресивер, звучащий так же роскошно, как SP2000 и LPGT. Надеюсь, кстати, что в будущем они появятся.

14. Использование USB ЦАП с ПК / Аудиофактор

Подключение USB ЦАП к персональному компьютеру. Настройка медиаплеера. Выбор усилителя с ЦАП USB.

НОВЫЙ УРОВЕНЬ ЦИФРОВОГО ЗВУКА

Руководство по использованию ЦАП (USB-B) с персональным компьютером.

ВВЕДЕНИЕ

    Как известно, в последние годы изменился способ прослушивания музыки. Наблюдается переход от использования физических носителей данных к сетевым источникам, что позволяет получить доступ к неограниченному цифровому развлекательному контенту через Интернет или в библиотеке, хранящейся на компьютере. Это может быть iTunes, проигрыватель Windows Media, потоковая музыка или просмотр YouTube и так далее. Компьютер – это центральный элемент всех этих развлечений. Компьютер является простым проигрывателем и в стандартной настройке его качество среднее или даже ниже. Но, есть способ поднять его на совершенно новый уровень, сделав компьютер хорошим проигрывателем, предоставив ответственность за звук внешнему компоненту, например, цифро-аналоговому преобразователю с USB портом (далее ЦАП или ЦАП USB). Таким образом, мы не только сможем наслаждаться упомянутым выше стандартным аудио, но и получить доступ к звуку высокого разрешения, превышая качество компакт-диска 16 бит/44,1 кГц. Можно наслаждаться студийным качеством в виде записей 24 бит/192 кГц или даже DSD формата SACD с битовым потоком частотой 2,8 МГц, 5,6 МГц и даже 11,2 МГц. Однако для достижения вышеизложенного требуется определенное оборудование, которое необходимо настроить и отрегулировать. Эта статья поможет вам в этом. Здесь представлена вся необходимая информация. Основные положения:

• ЦАП USB дает возможность получить доступ к широкому спектру музыки, хранящейся на жестком диске ПК/Mac или NAS (сетевое хранилище данных) через домашнюю сеть вашего компьютера.
• Компьютер подключается к ЦАП к его разъему USB-B для прямой передачи цифрового звука. Разъем USB-B рекомендуется для того, чтобы воспроизведение было в наилучшем качестве.
• ЦАП USB — фактически заменяет звуковую карту вашего ПК/ Mac и напрямую преобразует цифровой музыкальный сигнал в аналоговый, чтобы передать его на усилитель.
• Разъем USB-B можно найти на широком спектре Hi-Fi компонентов, таких как специализированные USB-ЦАПы, сетевые аудиоплееры, CD-проигрыватели, интегрированные усилители, активные акустические системы.

    Но сначала давайте рассмотрим различные способы доступа к музыке, чтобы лучше понять и уточнить некоторую терминологию. Когда вы ознакомитесь с этим документом, у вас будет вся необходимая информация для получения наилучшего качества воспроизведения вашей музыки, хранящейся на компьютере, с помощью ЦАП USB.

ЦИФРОВЫЕ СОЕДИНЕНИЯ

    Вы можете обнаружить на Hi-Fi компонентах два разных типа USB-интерфейса.
Первый из них USB-A удобно расположен на передней панели, чтобы можно было подключить USB-карту, смартфон или портативный жесткий диск. Это синхронное подключение, оно является простейшим способом реализации USB-аудио с портативных устройств. Внимание, это соединение поддерживается не всеми ЦАП USB.
На фото ниже, CD-проигрыватель с подключением USB-A на передней панели.

Это порт USB-A:

Второй порт USB-B на задней панели предназначен для прямого подключения ПК или Mac, поддерживает не только сигналы PCM до 384 кГц/32 бит, но также DSD 2,8MHz, 5,6 МГц и 11,2 МГц.
Это порт USB-B:

Именно об этом варианте подключения мы подробнее расскажем в этой статье.
Использование порта USB-B позволит обойти аудиокарту компьютера (звуковую карту) для прямого доступа к высококачественной обработке звука на внешнем USB-ЦАПе. Есть и другие технологии, такие как “асинхронный режим” (asynchronous mode) и “прозрачный по битам режим” (bit-transparent mode), но это будет объяснено несколько позже, когда мы будем объяснять, как использовать это подключение и как получить лучшее качество звука. Другим преимуществом компьютера для подключения к ЦАП является отсутствие ограничений формата файлов, так как все, что воспроизводится на медиаплеере ПК/Mac, будет воспроизводиться с помощью USB-ЦАП, если это стерео-сигнал в PCM или DSD.
Чтобы завершить список цифровых входов, мы должны упомянуть здесь оптический и коаксиальный цифровые интерфейсы. Благодаря этому USB-ЦАП может использоваться как высокопроизводительный ЦАП для других устройств с данным типом цифрового выхода, например, Apple TВ/ТВ-приставки, мультимедийные аудио плееры Denon Heos Link, Yamaha MusicCast WXC-50 или другое устройство, чтобы значительно увеличить их качество звукания. На приведенном ниже рисунке вы можете увидеть эти входы вместе с входом USB-B:

Вход USB-B и другие цифровые входы вы можете увидеть также на многих современных активных акустических системах:


АУДИО ФОРМАТЫ и ТЕГИ
    Давайте сначала сделаем краткий обзор наиболее часто используемых аудио форматов.
Для этого нам нужно просто вернуться к популярному источнику цифрового звука на рынке, компакт-диску. Чтобы получить аналоговый аудио-сигнал, хранящийся на компакт-диске, его необходимо оцифровать, это делается с помощью технологии, называемой кодово-импульсной модуляцией (PCM). Для компакт-диска сигнал PCM фиксируется на частоте 44,1 кГц и на 16-битном разрешении, поэтому его часто называют 44,1 кГц/16-битным. В комплекте со специальным алгоритмом эта информация хранится на компакт-диске. Если вы храните ее на компьютере, формат будет изменен для совместимости с операционной системой компьютера.
На ПК эквивалент PCM с компакт-диска получает расширение файла. WAV (Wave Form Audio Filve WAVE/WAV). На Mac это будет AiFF (Audio Interchange File Format).
Однако для файлов требуется большой объем памяти. Поэтому на рынки были введены форматы, которые сжимают аудио, чтобы уменьшить требуемое пространство памяти. Некоторые форматы с потерями данных (lossy), другие просто сжимают файл, но сохраняют исходное качество – форматы без потерь (lossless).
Метаданные-Теги:
     Помимо необходимости больших объемов памяти существует еще один недостаток WAV-файлов. WAV может содержать только очень ограниченный объем метаданных (теги). Однако, теги очень полезны, так как они содержат информацию об исполнителе, название песни, альбоме, обложке и т. д., другими словами, все, что нужно, чтобы легко создавать и поддерживать музыкальную библиотеку. Формат WAV не самый лучший выбор для этого. Вот почему он не так часто используется, хотя качество соответствует оригинальному компакт-диску.
Другие форматы, поддерживающие теги, перечислены ниже и являются предпочтительными по сравнению с WAV, но следует быть внимательным из-за возможного снижения качества. Давайте начнем с форматов сжатия аудиозаписей с потерями, которые чаще всего используются из-за их малого размера и простоты обмена в Интернете. Термин «потери» уже говорит о том, что у них нет такого же качества, как и у WAV.
MP3 — это формат сжатия звука с потерями, который экономит много места, но при этом снижает качество звука. Он доступен в различных сжатиях, таких как 96, 128, 192 и 320 кбит/с. Чем выше число, тем лучше качество.
AAC —  наиболее часто используется для iPod, iPhone и iTunes, также представляет собой формат сжатия и формат с потерями.
WMA — это формат аудиофайла для Windows Microsoft, а также представляет собой формат сжатия и формат с потерями. Все они используются из-за меньших данных, меньшего объема памяти и более быстрой передачи при загрузке из Интернета. Однако, поскольку размер памяти больше не является большой проблемой, а скорость Интернета высока, сегодня нет достаточных аргументов, чтобы переходить к сокращенным форматам данных, как показано выше. Давайте взглянем на приведенные ниже форматы без потерь данных, и вы увидите тенденцию развития новых форматов, даже превышающих уровень качества стандартного компакт-диска. Файлы в этих форматах также загружаются из Интернета.

Ниже приведены наиболее распространенные форматы сжатия без потерь:
ALAC (Apple Lossless Audio Codec) 24бит/96 кГц максимум, но наиболее часто используемые — это 16 бит/44,1 КГц.
WMA Lossless (Windows Media Audio Lossless) 24 бит/96 кГц, но наиболее часто используемые — это 16 бит/44,1 КГц.
FLAC (Free Lossless Audio Codec — свободный аудио-кодек без потерь) — это кодек с открытым исходным кодом GNU GPL; часто используется 16 бит/44,1 кГц, но в последнее время популярность получили 24 бит/88,2 кГц и 24 бит/96 кГц. А для аудио высокого разрешения есть FLAC HD  с частотой 192 кГц/24 бит и даже 384кГц/24 бит.
Эти 3 формата являются форматами сжатия без потерь, а также включают полезные функциональные возможности тегов. Все указанные выше форматы является закодированными сигналами PCM – кодово-импульсная модуляция; однако есть еще один очень интересный формат для аудиофилов называется DSD.
DSD или прямой цифровой поток (Direct Stream Digital) представляет собой однобитовый формат записи и используется на SACD — супер аудио компакт-диск, предлагающий гораздо более высокое разрешение, чем стандартный аудио компакт-диск. Тем самым он завоевал репутацию у аудиофилов.
Если вы храните информацию SACD на вашем ПК или загружаете файл из Интернета, вы увидите два расширения файлов: DSF и DFF. У DSF есть возможность хранить метаданные (TAG), а у DFF нет. Оба могут воспроизводиться на вашем компьютере, на котором работает поддерживающий их проигрыватель мультимедиа. Для передачи цифрового аудиосигнала через USB будет использоваться технология DoP – DSD через (over) PCM. DoP является открытым стандартным методом для передачи DSD-аудиосигнала на схемы PCM. На стороне ЦАП сигнал затем будет преобразован обратно из PCM в оригинале DSD поток без каких-либо потерь. Это всего лишь способ отправки данных в уже известный стандарт. Доступны различные типы разрешений. Это 2,8 МГц, используемые на SACD, а также 5,6 МГц и 11,2 МГц, что вдвое и в четыре раза превышает исходное разрешение. Файлы будут помечены как DSD2.8 / DSD64, DSD5.6 / DSD128 или DSD11.2 / DSD256. Числа: 64, 128 и 256 просто отмечают кратность частоты дискретизации стандартного компакт-диска (например: 44,1кГц х 64 = 2,822 МГц) .

ВОЗМОЖНОСТИ СОЕДИНЕНИЯ USB-B
High-End режим ЦАП через порт USB-B.
Во-первых, этот порт использует самые современные технологии для получения наилучшего звука ваших аудиофайлов. Нет никаких ограничений для аудио ЦАП, так как он обрабатывает 2-канальные сигналы  PCM и DSD, предоставляемые ПК/Mac. Можно наслаждаться воспроизведением любого файла, хранящегося на вашем компьютере, который может воспроизводиться медиаплеером на компьютере. Сигнал будет выводиться через соединение USB-A на компьютере и отправляться на порт USB-B на ЦАП.

Краткий обзор возможностей порта USB-B:

1.  Он будет обходить звуковую плату вашего ПК/Mac, чтобы избежать всех цифровых шумов от вашего ПК/ Mac.

2. Он также сможет обойти аудиомикшер на вашем компьютере, который является источником искажения. Микшер представляет собой DSP ПК, где все звуки любого программного обеспечения будут смешиваться вместе и отправляться на колонки, но для достижения этого смешивания DSP должен преобразовывать все различные форматы, поступающие от другого программного обеспечения. Это значительно изменит аудиофайл и снизит качество звука. При обходе звукового микшера исходный звуковой файл будет выводиться как идеальный (bit perfect) – не произойдет никаких изменений оригинального сигнала.

3. Асинхронный режим позволяет контролировать временные параметры передачи звуковых данных на приемник (USB-ЦАП), что сводит к минимуму джиттер (колебание цифрового сигнала) и дает возможность получить максимальное качество воспроизведения.

4. USB-B порт совместим со всеми форматами файлов, включая DSD с помощью DoP, всеми форматами, которые может прочитать ваш компьютерный медиа плейер. Но также это зависит от характеристик ЦАП.

СИСТЕМНЫЕ ТРЕБОВАНИЯ
Давайте разберемся, как можно достичь лучшего качества звука.
Перечень оборудования: Звуковые файлы, компьютер, медиа-плеер на ПК, USB-A/USB-B кабель, Драйвер для USB-B ЦАП, USB-B ЦАП. (Зеленым цветом отмечены файлы и ПО, красным цветом компоненты и кабели).

Музыкальные файлы.
   Во-первых, нам нужны аудио файлы высокого разрешения (High Resolution), такие как Flac HD и DSF (DSD). Если у вас еще их нет, вы также можете работать со стандартными файлами. Как мы объяснили раньше, это не ограничивается только FLAC HD или DSF. Можно воспроизводить все форматы. Однако для лучшего качества вы можете получить файлы высокого разрешения, загруженные из Интернета. В конце статьи мы перечислим некоторые веб-сайты, предлагающие такие высококачественные аудиодорожки.
Также нам нужен идеальный (так называемый bit-perfect) плеер.
Распространено мнение, что цифрой сигнал всегда остается цифровым и потому не меняется и не искажается, однако это только в том случае, если данные в полученном файле “идеальные” (по-битные, bit-perfect), и эти данные передаются в этом же виде для воспроизведения файла. Однако зачастую это не так, если вы используете компьютер в качестве источника. В компьютере сигнал данных должен пройти много этапов ввода и вывода, прежде чем сигнал будет выводиться через USB-соединение на USB-ЦАП.
Во-первых, компьютер будет стараться использовать встроенный ЦАП (цифровой аналоговый преобразователь). Во всех компьютерах есть внутренний ЦАП, как правило, низкого качества, просто потому, что основная цель ПК несколько другая, и это не дает никаких гарантий качественного воспроизведения звука. Вот почему любители музыки часто используют внешний ЦАП. Однако речь идет не только о внешнем ЦАП.
   Во-вторых, операционная система (ОС), работающая на самом компьютере, содержит набор функций, отвечающих за обработку аудио потоков и должна работать более или менее “нейтрально”, в идеале без их изменения. Этот уровень программного обеспечения не должен мешать характеристикам сигнала, но на практике это не так, поэтому — это еще один источник искажений.
И, в конечном счете, поступающий сигнал на ЦАП может сильно отличаться от исходного. Кроме того, из-за микшера возникают различные интерференционные явления, которые позволяют различным программам воспроизводить звук в одно и то же время (например, почтовые сообщения, поступающие, когда вы слушаете музыку), это также вносит искажения.
Давайте посмотрим на всю цепочку.
Множество устройств на пути, которые могут оказать влияние.
Первые 5 ячеек представляют ПК, а последняя USB-ЦАП. (Конечно, не следует забывать о кабеле между ПК и внешним ЦАП).

1. Медиаплеер – программное обеспечение, работающее на вашем компьютере для воспроизведения аудио файлов.
2. Микшер – добавляет звуки Windows к исходному сигналу (если его не обходят).
3. Ядро (Kernel) – обработка всего процесса чтобы передать цифровой аудиосигнал.
4. Драйвер – гарантирует, что аудиосигнал будет правильно передан на USB-выход в асинхронном режиме. USB-ЦАП определяет параметры тактового генератора и временные параметры передаваемого звукового пакета.

 Рассмотрим этот процесс более детально:

1. Нам понадобится идеальный медиапроигрыватель, который позволит передавать полные побитовые данные без пропуска или изменения исходных данных. Таким образом, мы получим оригинальный (неизмененный) сигнал от исходного файла. Стандартные медиаплееры, такие как iTunes и Windows Media Player, не поддерживают такую идеальную передачу. Кроме того, они имеют ограничения на воспроизводимые форматы файлов. Именно поэтому мы рекомендуем такие плееры, как jRiver Media Center для ПК и Mac и Audirvana (пока только для Mac). На рынке доступно ПО других медиа плееров, но на данный момент мы хотели бы сосредоточиться на этих двух, так как они поддерживают не только PCM-сигналы, но и DSD потоки.
   Для идеальной передачи нам нужно установить некоторые настройки на компьютере и плеере, чтобы обеспечить их правильную работу. Эти настройки позволят нам обойти звуковой микшер Windows (см. Рисунок ниже), и на Mac мы отдадим приоритет звуку, отправляемому проигрывателю по любому другому звуковому сигналу. Эти настройки влияют на режим аудиовыхода, а ключевые технологии здесь Kernel Streaming (потоковая передача данных на уровне ядра), WASAPI и ASIO и ряд других.  Цель их состоит в том, чтобы использовать идеальный побитовый режим, также известный как «битовый-прозрачный” режим. Это означает, что все данные аудиофайла точно такие же, как и переданные на ЦАП USB. Обратите внимание, что это невозможно с любым ЦАП USB. ЦАП также должен поддерживать этот режим.
2. Нам также необходим драйвер для ЦАП (только для ПК). Для ПК драйвер очень важен, и вам необходимо установить его перед подключением вашего USB-ЦАП к компьютеру. Для работы Mac отдельная установка драйвера для большинства ЦАП не требуется. Для разных ЦАП должен быть свой драйвер. Драйвер позволит ЦАП контролировать тактовую частоту, таким образом, задавая точный ритм, в котором он получает звуковую информацию. Это называется Асинхронным режимом, он необходим, чтобы избегать джиттера (колебаний цифрового сигнала), который ухудшает качество сигнала. Кроме того, в нем будет предоставляться важная информация на ПК о спецификации подключенного USB-ЦАП. После установки драйвера на ПК, ЦАП может быть непосредственно выбран в проигрывателе в качестве устройства вывода.
3. Для подключения проигрывателя к вашему компьютеру необходим соответствующий USB-кабель. Не рекомендуется использовать кабель длиной более 5м. Качество экранирования также будет иметь определенное влияние на качество звука. Для оптимального выбора рекомендуется протестировать несколько кабелей.

  Обработка звука в ПК
  Чтобы лучше понять этот процесс, взгляните на диаграмму обработки звука ниже – От медиаплеера аудио будет отправляться через микшер (настройка в ПК по умолчанию Direct Sound), в то время как потоковая передача Kernel Streaming, Asio и Wasapi обходят его. Установленный драйвер позволит ЦАП взять на себя ведущую роль в запросе данных — это называется асинхронным режимом.

   Для медиаплеера ПК, например, JRiver, настройкой по умолчанию является Direct Sound, и в этом случае используется микшер. Поэтому необходимо изменить настройку на Kernel Streaming, WASAPI или ASIO.
ПРИМЕЧАНИЕ: Любой режим: WASAPI, ASIO или Kernel Streaming, имеет некоторое влияние на звуковую характеристику. Пожалуйста, слушайте внимательно, чтобы найти соответствующий режим для вашей системы.
Внимание! WASAPI предназначен для работы с Windows Vista и поздними версиями, но не работает на Windows XP. Рекомендуется использовать такую операционную систему, как Windows Vista или более позднюю версию Windows.  Windows XP работает, однако у нее есть некоторые ограничения.
ASIO используется для ввода/вывода звукового потока и является другим методом обхода аудио-микшера, а также потоковой передачи на уровне ядра, но здесь мы не будем вдаваться в подробности.
В основном это касается ПК. На Mac микшер называется Audio Core и для его обхода имеется так называемый режим “hog mode”, который необходимо активировать в Media Player, например, с помощью WASAPI или Kernel Streaming. Он называется здесь: “особый режим” (exclusive mode) и “чистый режим” (integer mode).
Дополнительная информация об этих режимах будет приведена в конце документа.


НАСТРОЙКА ДЛЯ ПК И MAC
Выше была приведена информация для понимания ПК-звука, сейчас мы можем показать вам на примере медиаплееров jRiver Media Center для ПК и Audirvana для Mac, как достичь наилучшего качества звука.

Настройка JRIVER MEDIA CENTER на ПК.
Необходимо выполнить следующие шаги:

1. Установите драйвер USB ЦАП на ПК. Рекомендуемая операционная система Windows 7 или более поздняя версия.
2. Подключите ЦАП с помощью кабеля USB B — USB A к ПК.
3. Установите программу jRiver Media Center.
4. Настройте jRiver Media Center.
5. Воспроизведение.

ПРИМЕЧАНИЕ: Скриншоты на компьютере могут выглядеть по-разному в зависимости от версии программного обеспечения. Однако программа установки будет аналогична описанной здесь. На следующих страницах показаны скриншоты jRiver 20.
jRiver также доступен для Mac.

1. Установка драйвера ЦАП на ПК.
   Загрузите драйвер с веб-сайта производителя ЦАП. К нему прилагаются инструкции по установке. Пожалуйста, следуйте соответствующим инструкциям.
   Например, для усилителей фирмы Denon PMA2500NE и PMA1600NE можно скачать драйверы здесь на официальном сайте Denon. В разделе «Материалы для скачивания».
   ПРИМЕЧАНИЕ: Никогда не подключайте ЦАП до установки драйвера. При подключении к компьютеру до установки обозначенного драйвера эксплуатация будет выполняться неправильно.
2. Подключение ЦАП с помощью кабеля USB B — USB A к ПК.
   Подключите ПК к ЦАП с помощью кабеля USB-A к USB-B и выберите вход ПК или USB-B на ЦАП.

   ПК автоматически обнаружит новое USB-устройство и покажет изображение, похожее на приведенное ниже. Затем вы можете перейти к шагу 3.

3. Установка программы jRiver Media Center.
   Программное обеспечение можно загрузить как пробную версию на сайте www.jRiver.com. После загрузки просто выполните установку. Перезагрузите компьютер и откройте программу jRiver Media Center.
4. Настройка jRiver Media Center.
   Откройте jRiver Media Player и выберите закладку инструменты (tools) и подпункт опции (option):

   Выберите пункт Аудио в левом столбце, а затем в правом Аудиоустройство (Digital Audio Interface). Здесь вы увидите доступные режимы аудио и можете выбрать между ASIO, Wasapi и Kernel streaming, в зависимости от режимов, поддерживаемых вашим ЦАП. Кликните на «больше» (more), для других вариантов, таких как Kernel streaming. Все перечисленные выше варианты будут обходить микшер Windows Audio. Оцените различные режимы сеанса персонального прослушивания, чтобы определить наиболее подходящий режим для системы.  Приоритетом авторов оригинальной статьи-руководства (для Denon PMA2500, 1600) является Wasapi, за которым следует Kernel streaming и ASIO:

   Теперь нажмите на строку ниже: Настройки устройства (Device setting…). Просто дважды кликните на него.

   Выберите опцию: открытие устройства для эксклюзивного доступа (Open device for exclusive access).
   Буферизация: этот параметр обычно не меняется, однако если при воспроизведении музыки возникает пропадание сигнала, можно попробовать улучшить работу с помощью настройки размера буфера.

   Для потоковой передачи DSD (режим DoP) требуется еще одна настройка в следующем пункте Setting…DSP. Обратите внимание, что это возможно только для Windows Vista и более новых операционных систем. Windows XP не поддерживает этой функции.

   В настройках вывода DSP лучше всего отменить выбор формата вывода. Только в случае, если ваш ЦАП не поддерживает DSD или 352. 800 Гц и выше, вы можете выбрать понижающее преобразование, как показано ниже. Установите максимальную частоту дискретизации, которую может обрабатывать ЦАП USB. В большинстве случаев это 192.000 Гц. Появится следующее всплывающее окно, в котором будут применены правильные настройки.

5. Воспроизведение.
   Выберите нужный вход на вашем ЦАП и запустите музыкальную дорожку на Media Player. Теперь все настройки выполнены, и вы можете воспроизводить музыку.




Настройка AUDIRVANA на MAC.

1. Установите драйвер USB.
2. Подключите ЦАП USB с помощью кабеля USB к Mac.
3. Подготовьте MAC.
4. Установите Audirvana.
5. Настройте Audirvana.
6. Воспроизведение.

ПРИМЕЧАНИЕ: Скриншоты на вашем Mac могут выглядеть по-разному в зависимости от версии программного обеспечения. Однако настройки будут аналогичны описанным здесь.

1. Установка драйвера USB.
   Для работы с Mac не требуется специальной установки драйвера. Однако это может измениться для других устройств ЦАП USB.
2. Подключение ЦАП с помощью кабеля USB B — USB A к ПК.
   Подключите ПК к ЦАП с помощью кабеля USB-A к USB-B и выберите вход ПК или USB-B на ЦАП.

   Mac автоматически обнаружит новое USB-устройство.
3. Подготовка MAC.
   Изменение скорости Midi-выхода
   Прежде всего, нам нужно подготовить Mac. Панель настроек звука Mac — это место для выбора аудиовходов и выходов.

   Вы можете найти приложение «Настройка звука MIDI» в приложениях «Утилиты».

   Здесь мы можем установить частоту дискретизации для устройств вывода звука, сначала выбрав устройство из левого столбца, а затем щелкнув вкладку «Вывод». В нашем примере выбирается USB High Speed Audio. В качестве альтернативы вы выбираете упомянутый здесь ЦАП USB.

   Теперь используйте всплывающее меню «Формат», чтобы выбрать частоту, которую вы хотите. Выше обычно лучше, но работает не со всеми поколениями ЦАП. Поэтому попробуйте максимальный выходной уровень (352), но, если на дисплее ЦАП отображается неподдерживаемый формат, установите его на 192, который работает с большинством ЦАП.

4. Установка Audirvana.
   Программное обеспечение можно загрузить как пробную версию на сайте www.audirvana.com. После загрузки просто выполните установку. Перезагрузите компьютер и откройте программное обеспечение Audirvana.
   При первом запуске Audirvana Plus появляется диалоговое окно мастера, в котором задаются два вопроса для начала работы:
   а) Выберите устройство, которое хотите использовать для воспроизведения. Обратите внимание, что ЦАП должен быть подключен для того, чтобы быть в списке. Если вы не запустили Audirvana Plus, вы можете подключить его сейчас, и он появится в этом списке.
   б) Выберите режим управления воспроизведением: режим библиотеки Audirvana Plus. Откроется окно установки с общими настройками.

   Последним шагом начальной настройки является добавление ваших аудиодорожек в библиотеку Audirvana Plus. Для этого есть два варианта:
   а) Путем добавления папок для синхронизации с Audirvana Plus.
   б) Синхронизируйте с iTunes, импортировав библиотеку iTunes.


Настройка Audirvana.
Откройте ваш музыкальный плеер Audirvana и Выберите Audirvana Plus и предпочтения.

Выберите аудиосистему, затем выберите «Предпочтительное аудиоустройство», нажмите «Изменить».
Выберите USB High Speed Audio, это ЦАП USB или название вашего ЦАП. Это будет отображаться только в том случае, если ЦАП USB подключен, а вход настроен на вход USB-B.

При выборе исходного кода DSD выберите автоматическое обнаружение. Это позволит использовать функции DoP, если ЦАП совместим. В случае, если это не работает, выберите DSD через  PCM Standard 1.0

Теперь, пожалуйста, проверьте, что выбран режим эксклюзивного доступа, это режим hog mode, который дает приоритет плееру и позволяет избежать смешанных звуков. В красной части выберите режим эксклюзивного доступа; Прямой режим (Direct) и чистый (Integer) режим. Также проверьте читсый (Integer) режим, на один шаг выше, чтобы обойти микшер UNIX от OSX.

Теперь давайте посмотрим на этот скриншот для окончательной проверки: Вверху выбрано USB High Speed Audio.
Активное звуковое устройство находится на USB High Speed Audio plus. Встроенный DSD через PCM (DoP) активируется при автоматическом обнаружении (но если это не работает, как указано выше, выберите DSD через PCM standard 1.0) и, как вы можете видеть, все форматы, которые могут быть потоковыми, теперь отображаются зеленым цветом. Таким образом, у нас активирован режим эксклюзивного доступа (режим hog mode) и чистый режим (Integer).

Для пользователей iTunes
Плеер Audirvana может быть интегрирован в iTunes, чтобы обеспечить идеальное воспроизведение, для этого при активном применении Audirvana выберите “Предпочтения” на вкладке “Audirvana Plus” и включите опцию “Интегрированный режим iTunes”.
Теперь все готово, чтобы наслаждаться аудио файлами высокого класса. Получайте наслаждение.

СОВЕТЫ И РЕКОМЕНДАЦИИ ДЛЯ ПОЛУЧЕНИЯ ЛУЧШЕГО КАЧЕСТВА ВАШЕГО USB ЦАП

1. Выберите соответствующий USB-кабель (звук будет сильно зависеть от USB-кабеля).
2. USB-кабель: Не более 5м, а качество экранирования также будет иметь определенное влияние на качество звука. Проверьте несколько кабелей для оптимизации звука. Попробуйте добавить ферритовый сердечник, используемый на некоторых сетевых кабелях.
3. Если ваш USB-ЦАП также подключен к сети, мы настоятельно рекомендуем вам добавить ферритовый сердечник на сетевой кабель, чтобы минимизировать помехи. Ферритовый сердечник показан ниже.

4. Для ПК/Mac предпочтительнее использовать жесткий диск SSD – SSD означает твердотельный диск и по сравнению со стандартным жестким диском не имеет вращающихся элементов внутри. Еще один шаг к уменьшению помех. Звук будет более плавным и четким.
5. Если вы используйте свой ПК или Mac только для прослушивания музыки, удалите все ненужные запущенные приложения. Нет необходимости в высокопроизводительном сверхскоростном ПК. Стандартного процессора будет достаточно.
6. Если вы используете службу потоковой передачи Spotify или Deezer, убедитесь, что вы установили скорость передачи данных на 320 кб/с — с самым высоким разрешением.


ON LINE-ПОРТАЛЫ  ДЛЯ СКАЧИВАНИЯ МУЗЫКИ
Вот список лишь некоторых интересных порталов для аудио высокого разрешения. Есть и другие и их количество растет.

FindHDmusic                           www.findhdmusic.com
Blue Coast Records                http://bluecoastrecords.com/
Downloads NOW!                    http://downloadsnow.net
MA Recordings                        http://marecordings.com
Cybele Records                       www. cybele.de
David Elias                               www.davidelias.com
HD Tracks                                www.hdtracks.com
Highres Audio                         www.highresaudio.com
Naim Music                              www.naimlabel.com
Linn Records                           www.linnrecords.com
Qobuz                                       www.qobuz.com
HDmusicstore                          www.hdmusicstore.it
Bleep                                        www.bleep.com
Gimell                                       www.gimell.com
hd-klassik                                www.hd-klassik.com
2L                                             www.2l.no
iTrax                                         www. itrax.com
Blue Coast Records               http://bluecoastrecords.com/
Acousticsounds                     http://store.acousticsounds.com/superhirez
Berliner  Philharmoniker       www.berliner-philharmoniker-recordings.com

    Скачать бесплатно тестовый файл:
2L: www.2l.no/hires/index.html

Blue Coast Records and AudioGate
http://audiogate.bluecoastrecords.com/

Подробнее об этом можно узнать на
http://www.audiostream.com/content/hd-music-download-sites
http://dsd-guide.com/where-can-you-fid-dsd-music-downloads


РЕЖИМЫ ПЕРЕДАЧИ ЗВУКА

    Здесь подробно разъясняются режимы передачи звука:
Windows Direct Sound: прямой звук. Это стандартный режим воспроизведения на ПК с ОС Windows.
Он идет через микшер ядра, который выступает в качестве интерфейса ядра ОС между различными источниками звука на ПК (звук ПК, MIDI, проигрыватели и т. д.) и драйвером звуковой карты. Различные источники могут создавать звуки с различными частотами дискретизации; микшер ядра переконфигурирует различные звуковые потоки на уникальную частоту дискретизации и позволит смешивать их перед отправкой на звуковую карту. Но это смешивание будет на низкой частоте (стандарт 44,1 кГц). Кроме того, микшер добавит некоторую обработку (динамическое сжатие, управление тональностью, регулировка громкости и т. д.), поэтому это приведет к низкому качеству звука. По этой причине для лучшего качества звука нам следует избегать режима прямого звука. Этот режим не идеальный.

Windows: kernel streaming (потоковая передача на уровне ядра) Потоковая передача на уровне ядра — это режим воспроизведения “аудиофилов” для Windows. Стандартные плееры, такие как WMP или iTunes, на данный момент не поддерживают этот режим, поэтому требуется специальный медиаплеер. Звуковые данные будут отправляться с помощью проигрывателя Media Player непосредственно к ЦАП USB, минуя звуковой микшер. Это также потребует меньшей мощности процессора. Таким образом, ваш компьютер будет более стабильным и будет генерировать меньше колебания (меньше ошибок). Теперь у нас есть так называемый идеальный звук. Kernel Streaming часто используется на компьютерах с ОС Windows XP.Windows: WASAPI
WASAPI (аудио стандарт API Windows) был разработан для Windows Vista, Windows 7 и для замены прямого звука. WASAPI не предназначен для работы на Windows XP. Стандартный WASAPI будет использовать звуковой микшер Windows и не воспроизводит идеальный звук.

Windows: WASAPI режим «Event Style» WASAPI Event Style — идеальная версия WASAPI и будет обходить аудиомикшер. Качество звука, полученное с использованием WASAPI Event Style, сопоставимо с режимом потоковой передачи на уровне ядра Kernel Streaming. WASAPI требует немного большей мощности процессора, чем простая потоковая передача на уровне ядра. Но WASAPI дает доступ к большему выбору плееров. WASAPI Event Style является идеальным.

Windows: ASIO и ASIO4ALL ASIO означает ввод/вывод звукового потока и является еще одним методом обхода аудио микшера, и в дополнение к Kernel, чтобы медиа-плеер непосредственно контактировал с ЦАП USB. ASIO был создан для XP, но он работает на всех ОС. ASIO был создан для преодоления ограничений USB аудио 1.1. На USB 1.1 было возможно только 48 кГц/16 бит в режиме прямого звука, а с ASIO 96 кГц/24 бит. ASIO является идеальным.

ОС Mac: Core Audio Core Audio является эквивалентом Mac для аудио микшера Windows и обрабатывает любую звуковую информацию — ввод и вывод. Core Audio не воспроизводит идеальный звук

ОС Mac: режим “hog mode” Разница между работой в режимах Core audio и hog mode заключается в том, что Core audio позволяет нескольким клиентам одновременно обращаться к драйверу. Режим Core большего размера будет иметь ту же самую проблему, которую мы видим при потоковой передачи звука в windows, таким образом мы потеряем качество звука. Чтобы избежать этого, на Mac мы будем использовать режим “hog mode”. Режим “hog mode” должен быть активирован в медиа-плеере. Режим позволит проигрывателю получить первый приоритет при запуске и блокировать остальные аудиоустройства, поэтому в этом случае мы получим лучший звук без обработки микширования.

Чистый (Integer) режим Mac Непосредственное адресация HAL [AppleHAL_2] дает возможность обойти два главных превышения.
Процессы вышеуказанного стандартного режима:


• Буфер смешивания
• Преобразование в собственный формат ЦАП

Вопросы по подбору и покупке ЦАП и других цифровых компонентов вы можете задать по телефонам: 8-800-250-93-71, +7-916-683-9544,
или по электронной почте: E-mail: [email protected]

Страница не найдена / Аудиофактор

К сожалению, такой адрес не найден на нашем сайте.

Мы будем рады помочь Вам, предложив несколько вариантов выхода из ситуации:

1. Вы можете попробовать найти интересующий вас товар с помощью поиска по сайту.



2. Вы можете перейти в любой раздел нашего каталога, в котором наверняка найдете интересные коллекции.

AV ресиверы

Aкустика

Сабвуферы

Активные акустические системы

Домашние кинотеатры

Саундбары

Сетевые проигрыватели

Цифро-аналоговые преобразователи (ЦАП)

Проигрыватели винилов

CD-проигрыватели

Усилители звука

Стерео ресиверы

Музыкальные центры

Системы мультирум

Портативные колонки и аудиосистемы

Наушники

Усилители для наушников

Кабели и аксессуары

Тюнеры FM

Мебель для техники, стойки для аппаратуры

Видеопроекторы и экраны

Blu-Ray проигрыватели

Телевизоры

3. Вы можете позвонить по телефонам 8-800-250-93-71
8-916-683-95-44
г.Москва и задать любой вопрос нашим менеджерам.

USB ЦАП для вашего смартфона

• О компании
  • О галерее
  • Наши телепроекты
  • Новости
• Услуги
  • Проектирование домашнего кинотеатра
  • Проектирование системы «Умный дом»
  • Монтаж и проектирование «слаботочки»
  • Акустический расчет
• Решения
  • Домашние кинотеатры
  • «Умный дом»
  • Стереосистемы Hi-Fi/High End
  • Автоматические шторы с электроприводом
  • Безопасность и видеонаблюдение

Как выбрать ЦАП? — Статья Dr.

Head

Настоящим я даю согласие* ООО «Смартаудио» (далее – «Dr.Head») на обработку (в том числе, с использованием различных средств автоматизации) моих персональных данных, перечисленных ниже, в целях заключения и исполнения договоров купли-продажи/оказания услуг, информирования о товарах, работах, услугах и/или проведения опросов и исследований, участия в программе лояльности, предоставления мне наиболее выгодных персонализированных предложений от «Dr.Head» и его партнеров, а также разрешаю во исполнение перечисленных целей поручать другим лицам обработку моих персональных данных.

Согласие дается на обработку следующих моих персональных данных: фамилии, имени, отчества, пола, даты рождения, номеров домашнего и/или мобильного телефонов, адреса доставки товара, адреса электронной почты (e-mail), почтового адреса, сведений об истории покупок, информацию об аккаунтах в социальных сетях, в том числе наименований приобретаемых товаров/услуг и их стоимости (далее – Персональные данные).

Я согласен с тем, что в ходе обработки Персональных данных будут осуществляться следующие действия с использованием средств автоматизации или без их использования: сбор, запись, систематизация, накопление, хранение, уточнение (обновление, изменение), извлечение, использование, передача (предоставление, доступ), обезличивание, блокирование, удаление, уничтожение.

Также я разрешаю направлять мне информацию, в т.ч. рекламного и/или маркетингового содержания, о товарах, работах, услугах «Dr.Head» и его партнеров через любые указанные мною каналы коммуникации с применением различных информационных технологий, в том числе по почте, SMS, электронной почте, телефону, через личный кабинет на сайте https://www.doctorhead.ru/, с помощью системы мгновенного обмена сообщениями через интернет и т.д.

Настоящее Согласие может быть отозвано мною в любой момент путем направления письменного уведомления по месту нахождения «Dr.Head»: 1127015, г. Москва, ул. Вятская, дом 70, комната 7, помещение I, этаж 6, ООО «Смартаудио», либо на адрес электронной почты: [email protected].

Настоящим подтверждаю достоверность предоставленных мною данных, а также что я ознакомлен и согласен с условиями Политики конфиденциальности в отношении обработки персональных данных.

*Настоящее согласие подписано электронной подписью – путем регистрации на сайте и совершении действия по принятию условий Политики конфиденциальности (нажатием соответствующей кнопки в процессе регистрации).

Интересный USB ЦАП — PowerDAC V2. Без усилителя, но наушники

Здравствуйте.
Мой старинный товарищ по «аудио несчастью», прикупил себе в прошлом году игрушку для слуха…
Говорит, что это просто «огонь» и что использует её в паре с ортодинамическими ЭХО. Выпросил поиграться…

Тут нужно пояснить вкратце, что это вообще такое, думаю словами с официального сайта проекта будет норм (но если прочесть в цитате только выделенное — сконцентрируется суть):

Вы можете назвать это USB DAC + усилитель для наушников (HPA)> 600 мВт при 15 Ом, но на самом деле PowerDAC не имеет HPA вообще. Да, PowerDAC V2, к примеру, может управлять LCD3 мощностью 600 мВт, но только как достаточно мощный ЦАП, аналоговое усиление и обратная связь тут не реализованы. Это очень похоже на полностью цифровые усилители мощности (FDA), такие, как Sharp SM-SX100 (вероятно, самый ранний FDA), TACT-Millennium, Lingdorf, Wadia и т.д. легендарные игрушки стоимостью 5-10 тысяч долларов. PowerDAC V2 использует тот же или аналогичный Ti цифровой чип модулятора PWM TAS5558, но, конечно же, другой выходной каскад для наушников.

Характеристики устройства

Размеры 75×45,5×19 мм, Вес: 68 г
Питание: USB-шина 5В без внутренней батареи, ток холостого хода 250 мА, устройства IOS/Android могут запускать только с Y-разветвительным кабелем USB OTG соответственно (при питании от зарядного устройства 5,2 В 2 А, максимальная мощность будет выше).
Вход: USB PCM до 24 бит/192 кГц
Выход: цифровой ШИМ 384 кГц + пассивная демодуляция LC балансный выход 2,5 мм.
Джек, распиновка A&K (Адаптеры не допускаются! Можно убить ЦАП).
Выходное сопротивление: 1,5 Ом @ 1000 Гц FFT
Выходная мощность:> 320 мВт при 32 Ом при 1 кГц при THD = 1%
Выходная мощность:> 580 мВт при 16 Ом при 1 кГц при THD = 1%

Для прослушивания требуется исключительно кабель с балансным джеком 2.5мм и распиновкой контактов под «АК» стандарт

Внешний вид напоминает спичечный коробок, а рифлёные бока красноречиво это подчеркивают
Основной задачей было послушать и глянуть приборами интересующие моменты, но после того как покрутил его в руках, ощутил некоторое бухтение крышек, а присмотревшись — заметил отстающий край одной из них… и не устоял.
Разборка
Подцепил аккуратно и крышка отвалилась. Под ней — «о май гад!» всё залито белым герметиком?! но нет, это иллюзия — присмотревшись внимательно, становится очевидным вся «глубина глубин» китайской сборки!это транспортировочная плёнка, которой обычно защищают глянец на нержавейке и не снимая которую, сборщики со спокойной совестью приклеили крышкуЕстественно, что высыхая герметик «сплавил вакуумную» плёнку и всё отстало, держалось всё только на уголках.

Вторая крышка «не разочаровала», тут точно такая плевра, с такими же самыми под ней — слезами «девственниц»обе платы «засиликонены» прозрачным герметиком, особенно по углам и точечно местами (видимо в качестве теплопроводника)
К сожалению, извлечь из корпуса платы мне не удалось ни в одну, ни в другую сторону (похоже они спаяны вместе уже в корпусе), а так как устройство не моё, то фотографии TAS5558 под силиконом:выходной каскад и «световод» индикатора
… а также существующие в сети фото

первой ревизии

После включения машинки стало ясно, почему «всё так» с крышками) температура ~50° как на холостом, так и с нагрузкой (в помещении ~23°)
Осциллограммы получились интересные.
Даже без входного сигнала наблюдается вот такое «биение», но оно на высоких частотах, что-то выше 100кГц30 Гц с нагрузкой — завал полки минимален1 кГц, по уровню видел максимум 3.6В RMS

Дополнительная информация по дисциплинам

В RMAA просто прошёлся в окне предпросмотра синусом (с нагрузкой 75Ом) — соответствует официальным скринам, АЧХ плоская, а гармоники ниже низкого)

Теперь про функционал и как это использовать
Настройка и активация ЦАПа осуществляется через приложение, в котором и появляется mac адрес устройства при включении, далее простенькое, но интуитивно понятное меню, в котором можно настроить, сохранить или сбросить свои наработки
Свои многострадальные ЭХО интересно качнуть именно этим ЦАП-ом, ведь считается, что совдеповские уши с низкой чувствительностью требуют хорошего усиления, а горбик на 3кГц это плохо (лично мой слух не любит 2 кГц)… забегая наперед — это нечто!
Сам процесс тюнинга происходит в цифре и просто, мне он понравился гораздо больше, чем подгонка звука амбушюрами (как в прошлом топике)
Тут все «как в интернете» (параметрический эквалайзер) — распологаем полосы на требуемых частотах (Freg:), добавляем, а лучше убавляем на определенный уровень (Vol:), обозначиваем крутизну (Q:) и всё — у вас вместо ЭХО — Focal))… процесс проходит примерно такрезультат можно сохранить и в дальнейшем загружать с этими наушниками, получая, по сути, любые другие типа брендовые, но лучше конечно довериться уху.
В случае с ЭХО, легкую подстройку просадки в басу и избавление от «торчащих» ~ 3кГц, мой микрофон услышал примерно такпрактически соорудил себе АЧХ «настоящего, ровного хайфая», выровнял середину и приподнял глубокий бас. Превосходно!
В итоге, имея с этим «даком» в связке довольно чистые изначально наушники, у вас образуется воистину безграничное поле для экспериментов, выбирай любую желаемую АЧХ и крути…
Хоть в специфический для многих почерк наушников от доктора Fang-а выкрути, хоть в плоские, но такие на мой слух честные сенхи закрути…

ну или в беспардонные фокалы за 500)…найти бы от сенхов 10 отличий

Очень мне понравилось устройство, даже глядя на явный прокол на сборке, а также кажущиеся ужасными визуально пульсации. На мой слух это устройство совершенно чистое, мощное и с огромнейшим «игровым» потенциалом.
Любые более-менее удачные по качеству наушники, буквально в несколько мгновений можно превратить в «свои» (тонально), или даже приблизить звучание своих условных «ЭХО», к звуку любого именитого бренда, тем самым разнообразив свой аудио досуг и не сжигая впустую на это прилично деньжат 😉
Жаль, что их пока больше нет на Али, но может есть у официалов?

До свидания, а кто отмечает — со Старым Новым Годом!

P.S. — уровень THD для 32 и 16 Ом от мощности

AK4495SEQ + USB конвертер, собираем ЦАП из набора. Технический обзор и тест набора для сборки ЦАП звукового устройства

Я собирал много разных наборов, усилители, осциллограф, генератор, много разных измерителей, блоков питания, но вот дошла очередь до нового для меня направления, сборка ЦАП. В данном случае речь пойдет о аудио ЦАП (Цифро Аналоговом Преобразователе).
В ходе обзора я как обычно покажу сам набор, процесс сборки, некоторые тесты, но кроме того попробую потом еще и запихнуть все это в корпус 🙂

Вообще у продавца есть два варианта этого ЦАПа, в готовом виде и в виде набора для самостоятельной сборки, разница составляет примерно 7 долларов, но удовольствие от процесса на мой взгляд больше именно при покупке набора, хотя здесь кому как.

Заказывал я как сам набор, так и USB конвертер, но здесь допустил ошибку, заказал конвертер из корзины, где он лежал у меня уже наверное пару месяцев и за это время продавец снял его из продажи. В итоге пришлось дозаказывать у него же, разница в том, что при заказе через посредника в таком случае придется заплатить дополнительные пару долларов за доставку второго товара, при покупке комплектом этого делать не придется, оплата идет за одну посылку хоть там один товар, хоть три, будьте внимательны.

Соответственно получил не один, а два пакета с товарами.

Начну с самого большого пакета, к мелкому перейду уже когда он понадобится для монтажа.
Здесь была печатная плата и два довольно объемных пакета с компонентами.

На печатной плате уже распаяны все SMD компоненты, стабилизаторы питания и пара чипов.

Стабилизаторы одинаковые — LM2941
AK4118 — 192 кГц 24 бит трансивер производства Asahi Kasei Microdevices
AK4495SEQ — 32 бит ЦАП того же производителя.

Здесь и дальше по тексту я часто буду упоминать наименования известных производителей, я не могу сказать что все это оригиналы, даже скорее наоборот, но название написано и потому я упоминаю именно его. Впрочем насчет некоторых компонентов я скорее всего сразу буду писать о подделке.

Никакой документации в комплекте нет, для сборки я использовал номиналы указанные при помощи шелкографии на плате и фотографии со страницы товара. У продавца на странице есть ссылка на всю документацию, но скачать я ее так и не смог, требует пароль, впрочем вроде все получилось и без этого, тонкие моменты я поясню в ходе описания сборки.

Снизу платы только несколько пассивных SMD компонентов, кроме того на плате был слой флюса, который отчасти помогал, отчасти мешал.

Во втором пакете также были платы, детали, шлейфы и прочие разные полезные вещи, но опять же, о этом лучше я расскажу когда дойду до необходимости их собирать.

Ну а в основном пакете были детали, я бы сказал что даже много и сначала показалось что сборка будет сложной. Но в реальности все оказалось относительно просто, наверное даже недавнюю плату блока питания собирать было сложнее.

Описание процесса сборки уберу под спойлер, так как интересует он далеко не всякого, тем более что есть вариант покупки готового изделия.

Начну как обычно с резисторов и конденсаторов, тем более что первых оказалось не так уж и много.
1. Резисторы — 47 Ом, 100 Ом, 220 Ом, 260 Ом, 2.4 кОм и сборка 4.7 кОм
2. Конденсаторы — 100 нФ, 8.2 нФ, 1.5 нФ, 470 нФ.
Кроме того был кварц 11.2896 МГц.

Сборка резисторов запаивается так, как показано на фото, первый вывод на плате обозначен квадратным пятачком, а на сорке кружочком.
Не обошлось и без «экономии», четыре резистора вместо указанных на плате 470 Ом дали только 560.

Около кварцевого резонатора на плате был полигон для припаивания корпуса кварца. Здесь пришлось немного помучаться, паялся корпус плохо, а перегревать его не хотелось. Впрочем работать конструкция будет и без этого.

На плате размещены несколько выпрямителей, соответственно была кучка диодов, но в этот раз я не стал их поднимать над платой, решил что так будет аккуратнее.

Плата страссирована так, что все диоды ставятся в одном направлении.

А вот электролитических конденсаторов было много, причем такие известные названия что аж дух захватывает 🙂
Здесь и Philips, Elna, Nichicon и даже Sanyo и менее известный Lelon.

Все конденсаторы были проверены при двух частотах, 1 и 7.8 кГц, но на фото результаты теста 1 кГц только для двух, 100 мкФ якобы Nichicon и емкая Elna.
1. 10 мкФ Elna
2. 22 мкФ Elna
3. 47 мкФ Sanyo
4. 47 мкФ Nichicon
5, 6. 100 мкФ Nichicon
7. 220 мкФ Philips
8, 9. 4200 мкФ Elna

Меньше всего подозрений у меня было только к Philips, на втором месте Lelon, остальные скорее всего подделки, особенно мелкие Elna и Nichicon.

Как по мне, то проще и лучше было применить самые обычные Samwha, например той же RD серии. Для примера ниже тесты некоторых мелких конденсаторов из тех что есть дома.
1, 2, 3. 47мкФ, 100 мкФ, 220 мкФ — RD
4. 330мкФ — WL
5, 6. 100 и 220 мкФ Philips.

Большая часть номиналов совпадает с указанными на плате, но были и исключения, например 47 мкФ Sanyo я вынужден был поставить около стабилизатора, также были указаны конденсаторы 220 мкФ, но в наличии были 100 мкФ.

Плата приобретает уже что-то похожее на готовую конструкцию.

Кроме уже установленных двух стабилизаторов есть еще три, 317, 337 и 7805. Все стабилизаторы с тонким фланцем, потому к радиатору прижимаются плохо. Но вот сами радиаторы к плате паяются отлично. В любом случае радиаторы им не особо-то и нужны.
Разъемов много и они все разные, на питание дали довольно качественные, остальные ничем особым не выделяются.

Вот собственно основная часть сборки платы и завершена, пока могу сказать что было относительно просто, ну за исключением того что некоторые компоненты приходилось устанавливать следуя интуиции, а не надписям на плате.

Насколько я понимаю, сам по себе ЦАП может работать только с оптическим и коаксиальным S/PDIF, а так как я хотел подключить его к компьютеру, где нет этого интерфейса, то пришлось докупить и конвертер USB-S/PDIF. В данном случае он выполнен в виде небольшой платки устанавливаемой поверх основной.
Подобные платы производят разные производители, есть как оригинал, так и копии или клоны, соответственно отличается и цена. Могу ошибаться, но хорошими считаются платы Amanero.
В данном случае у меня почти самый простой вариант, изначально их было три, отличающихся примененными кварцевыми резонаторами, но потом оставили только две.
1. Обычные кварцевые резонаторы
2. Кварцевые резонаторы производства США (два из трех).
3. Кварцевые резонаторы повышенной точности.

Мой вариант стоит около 23-24 доллара, вариант с фемтосекундной версией заметно дороже, около 60 долларов. Так как я уверен что не замечу разницы, то и взял более дешевую версию — ссылка.

Лично на мой взгляд плата выполнена несколько «топорно» и местами не совсем аккуратно.

Слева расположен USB разъем, справа место под гребенку с контактами питания и выхода.
Снижу платы почти ничего нет, только несколько конденсаторов и дросселей.

1. Основной чип XMOS U30870C10
2. Три кварцевых резонатора на три разных частоты. В данном случае это необходимо так как частоты дискретизации, с которыми работает чип, не кратны для одной частоты кварца.
3. 25P40VP, флеш память объемом 4 Мб.
4, 5, 6. Различные стабилизаторы питания и пр.

Собственно дальше я приготовил стойки чтобы установить плату, разъем чтобы подключить ее, а также входящий в комплект основной платы ОУ LME49860NA.

Устанавливаем комплектные стойки на основную плату.

И соду получаем проблему, плата одним из конденсаторов упирается в конденсатор основной платы. Если бы я проверил это заранее, то просто положил бы его боком, но наткнулся только на этом этапе.
Решение простое, перемещаем один из конденсаторов мелкой платы в другое место.

Вот теперь все. Небольшой совет, белый разъем, который стоит рядом с мелкой платой, лучше подключать до ее установки, так как она частично его закрывает.

Но ЦАПу требуется индикация и управление, ну как минимум управление. Для этого во втором пакете лежали платы и комплект деталей. Кроме того там же были шлейфы и дисплей 1602.

Здесь резисторов еще меньше, 4.7 Ома, 22 Ома, 2.4 кОм, 10 кОм, 47 кОм и четыре резисторные сборки 4.7 кОм.
Также был подстроечный резистор для регулировки контрастности и всякие мелкие конденсаторы, диоды, а также кварц. Кстати в данном случае конденсаторы Samwha, правда судя по более габаритному больше похоже на подделку, очень неаккуратная термоусадка.

Проблем со сборкой нет, но остались два конденсатора 33 пФ и диод. Конденсаторы дали двух типов, я применил тот что был мне удобнее, лишние остались «про запас».

Еще есть микроконтроллер с панелькой, чип EEPROM, разные разъемы и три кнопки. На кнопках маркировка Omron.

После всего процесса сборки у меня остался один лишний шлейф, два стабилизатора (как стоят на основной плате), а также кучка всякой мелочевки.

Собранный комплект, плата управления подключается при помощи довольно длинного шлейфа, думаю что подойдет под любой корпус. Кроме того плата с кнопками также имеет длинный провод и потому ее можно разместить довольно далеко от дисплея.
В общем и целом, смотрится относительно неплохо, хотя нарекания по сборке и особенно примененным компонентам у меня есть.
Не все компоненты соответствуют указанным на плате, да и конденсаторы (как минимум) явно не оригинал.

Подаем питание и…., ничего. 🙁
Выяснилось что плата управления может управлять питанием системы, но нет ни кнопки «сеть», ни транзистора управления ни разъема для подключения реле.
Мало того, на плате есть место под фотоприемник и даже дали в комплекте детали для его подключения (резистор и конденсатор), но самого фотоприемника нет и как управлять питанием, непонятно, попытки замыкать контакты на плате ни к чему не привели.
В итоге я просто закоротил площадки под отсутствующий транзистор и уже после этого плата ожила.

На этапе первых тестов использовался известный уже трансформатор ТПП270 в конфигурации обмоток 12+12+(15+15) Вольт.
Не пугайтесь, наушники просто для проверки что оно вообще как-то работает, тесты в основном проходили со старенькими ТДС-15.

И тут я поймал вторую проблему. Плата довольно сильно чувствительная к качеству кабеля, ну или кабель у меня полный шлак.
Слева тот, что я пробовал первым, сплошные щелчки в звуке, усиливающиеся при увеличении частоты дискретизации, а также периодический «отвал» устройства из системы.
В итоге достал из ящика новый кабель, на вид заметно лучшего качества и с ним все проблемы ушли полностью. Проблема думаю обусловлена тем, что плата XMOS питается от компьютера через USB кабель и при жилах малого сечения и возникали данные проблемы.

Продавец предлагает для питания ЦАПа пару вариантов трансформаторов (крупный рогатый скот), требования по напряжению:
Одна обмотка со средней точкой 16+16 Вольт
Две независимые обмотки 8-9 Вольт.

При этом мощность трансформатора в обоих случаях около 30 Ватт, а обмотки рассчитаны на ток 0.6-0.7 Ампера.

Я все думал, зачем плате такая мощность, куда ее девать. Ведь 30 Ватт это мощность небольшого усилителя мощности, а не небольшого ЦАП.
В итоге выяснилось, что:
1. Двухполярное питания используется только для питания операционного усилителя и ток от трансформатора всего по 28 мА без звука и до 36-38 мА со звуком.
2. Одно из напряжений 8-9 Вольт нужно для питания цифровой части, т.е. самого ЦАП, ток там 164 мА в рабочем режиме и около 15 мА в режиме «простоя».
3. Второе напряжение 8-9 Вольт идет на питание платы управления и там ток вообще около 70 мА независимо от режима работы.

В итоге получается что реальная требуемая мощность порядка 3.5 Ватта. Ну пусть даже с запасом, 7 Ватт. 30 Ватт как-то совсем много получается.

Также мне непонятна емкость в 2х8200 мкФ по питанию мелкого ОУ, с таким же успехом можно было поставить и такую батарею, смысл особо не поменялся бы. Хотя возможно что я и заблуждаюсь.

Управление предельно простое, двумя кнопками перебираются входы — S/PDIF коаксиал, S/PDIF оптический и USB.
При активном входе справа вверху выводится частота дискретизации, а справа внизу стрелочки отображающие наличие сигнала.
Кроме того доступны четыре режима цифровых фильтров, перебираемые по кругу одной кнопкой:
Short Slow
Short Roll
Slow Roll
Sharp Roll.

Фактически для управления хватило бы двух кнопок так как выбор входа все равно идет по кругу, кнопки определяют только порядок переключения.

Перед тем, как перейти к тестам, я решил все таки установить всю конструкцию в корпус. Для этого взял какой-то старый спутниковый ресивер, в данном случае это был Star Track.

Он уже полуразобран, лежал и ждал своей участи.

Вынимаем старую начинку и примеряем новую плату.

Конечно никто и не ожидал что все совпадет, реально подошли только отверстия для RCA разъемов, на них я и ориентировался, а остальные подгонял по месту.

Был у меня и второй вариант корпуса, даже наверное удобнее внутри, но индикатор здесь ставить некуда. Ну скажу что он нужен и реально хватило бы просто несколько светодиодов, но я их подключить не смог.

На странице продавца есть и вариант корпуса, который предлагается к подобным платам, правда в данном варианте нет отверстия для USB разъема.

Смотрится он конечно симпатичнее моего варианта, да и внутри место распределено более правильно. и даже стоит корпус относительно недорого, но так как он тяжелый, то доставка убьет весь смысл покупки.

По понятным причинам отверстия в задней стенке не совпали с требуемыми, особенно это коснулось USB и 3.5мм джека.

Кстати по разъемам. Если с S/PDIF и USB все более менее понятно, то по RCA и 3.5 мм дополню. Это просто выход аналогового звука, к джеку я пробовал подключать наушники, работают довольно нормально и даже громко, хотя это и не совсем штатное использование, выход линейный. В RCA подключал усилитель мощности.

Берем конусное сверло, надфиль и » пилите Шура, пилите».

Конечно вид очень грубый и не помешала бы фальшпанель, надо будет что-то придумать, но для тестов более чем достаточно. Потом я RCA и оптический разъем дополнительно зафиксировал саморезами.

Плата установлена на стойки высотой 6мм, хотя одну пришлось укоротить до 5мм сточив лишнее. Плату управления поставил на те стойки, что были в комплекте.

Пришла очередь передней панели, снимаем ее, вынимаем родную плату

И тут меня ждало разочарование. Мало того что внутри пластмасса частично перекрывает окно, ее я потом вырезал, но хуже другое, часть пластика переднего окна закрашена черной краской 🙁

Но не расстраиваемся, а импровизируем 🙂
В итоге я поставил индикатор так, что в основном окне отображается используемый фход и режим фильтра, а в дополнительном частота дискретизации. Конечно влазит все очень тяжело, часть знакоместа немного обрезалась, но это лучшее что я смог придумать.
Дисплей в наборе самый дешевый, и со светофильтром и вспышкой почти не просматривается.

Такой расклад с индикацией меня ну совсем не устраивал. Я конечно не претендую что в итоге получится устройство высшего класса, но хотелось чтобы оно как-то красивее выглядело, а попсовый дисплей портил всю картину. В идеале хотелось VFD дисплей, люблю я их, но их мало, а цены нереальные, потому купил компромиссный вариант, OLED 1602, стоит он около 12 долларов, модель — WEH001602ALPP5N00001, даташит. Покупал в харьковском Космодроме, потому как в Китае упорно их не вижу в продаже.

Вообще я уже использовал такой дисплей в мощном блоке питания, но там была версия с увеличенным размером.

Отчасти еще мне он был удобен из-за отсутствия выступающей за пределы металлического экрана подсветки и уменьшенной высоты, лучше подходил к передней панели и возможно получилось бы его как-то закрепить с использованием старой платы.

Так, стоп, скажете вы. На фото явно не ЦАП, а что-то совсем другое. Да, так и есть, на фото тестер транзисторов, обзор которого я также делал.

Все просто, этот дисплей банально не захотел работать с данным ЦАПом, вот совсем никак, просто черный экран и поначалу я даже не понял, подсветки то у него нет и понять подали на него питание или нет, невозможно. Потом я попробовал с другими устройствами и он без проблем запустился со старым транзистортестером.

Изображение не блекнет даже при почти прямом фото со вспышкой, собственно мне так и хотелось, четко и контрастно, в идеале нужен был белый цвет свечения, но был только желтый и зеленый, пришлись взять желтый.

Дальше я начал пытаться проверять его с разными устройствами и читать даташит, в итоге имеем:
1. Заработал у меня он только с тестером транзисторов.
2. При попытке подключить к БП на плате 6005 (по сути та же 6020 где я применил большой) на экране были кракозябы.
3. При попытке установить вместо 2004 в LCR тестере он показывал некий бред на экране, но потом выяснилось что отображал он текст зеркально с некоторыми ошибками, обычный 1602 показывал только части первых двух строк, но нормально.
4. Если отключить линии данных 0-3, то в ЦАПе отображал моргающий курсор в правом нижнем знакоместе.

Дальше начал изучать даташит и выяснил, что работать дисплей может в разных режимах, задаваемых перемычками (слева внизу на плате). Сравнил их положение с большим OLED 1602, все совпадает, но не работает.

Я знал ранее о некоторых проблемах с инициализацией таких дисплеев, причем в различных самоделках у людей все нормально и даже можно регулировать яркость путем изменения напряжения на входе регулировки контрастности (вроде с небольшой доработкой). Но вот такого засады я никак не ожидал 🙁

Но какой у него контраст и углы обзора, пожалуй это вариант из серии, когда хочется хорошо и не жалко денег. Очень жаль что он не завелся здесь, но может кто-то подскажет что я не так делаю и возможно получится его все таки запустить, был бы сильно благодарен.

В общем кое как пристроил родной дисплей. Изначально думал крепить его к основной плате передней панели, но так как вырезал защелку, которая была как раз где сейчас стоит дисплей, то пришлось обойтись термоклеем. Саму же плату укоротил, так как кнопки мне все же нужны.

Как-то так. Здесь еще не видно как закреплен дисплей, фото не сохранилось, а корпус уже собран. Правая часть просто приклеена (правда пришлось немного вырезать пластик корпуса), левая прижимается планкой, которая также приклеена термоклеем.

Для дальнейшей сборки купил некоторые дополнения. Макетную плату за чуть больше доллара и трансформатор за примерно пять долларов, конденсаторы валялись дома от каких-то блоков питания, дроссель, предохранитель и разъем выпаял из блока питания примерно такого же тюнера 🙂

Вообще я не пользуюсь макетными платами, но в данном случае удобнее как раз было с ней, взял размер 90х150 мм так, чтобы на ней все влезло и чтобы она сама влезла на место родной платы тюнера. Ширину взял больше из-за размеров трансформаторов.

Плата двухсторонняя с металлизацией отверстий, но скажу сразу, на плате у меня будет сетевое напряжение, а она для такого не предназначена, потому позже все таки ее заменю на нормальную плату, надо будет подумать что на ней еще разместить. Сетевое напряжение на ней лучше не разводить и-за малого расстояния между контактами, в критичных местах я высверлил несколько пятачков чтобы увеличить безопасность.

А вот трансформатор подошел просто отлично. Один у меня лежал много лет в составе небольшого усилителя сабвуфера, 2х15 Вольт 0.6-0.7 Ампера, потому второй купил на 12 Вольт. Был трансформатор 9 Вольт, но стоил он немного дороже. Трансформатор очень аккуратный, теперь появилось желание заменить мой старый на такой же но 18 В, т.е. сделать 12+12 Вольт для питания управления и цифровой части, а 18+18 для аналога. Последнее обусловлено тем, что на мой взгляд 15 Вольт впритык для стабилизаторов на те же 15, постоянное напряжение у меня вышло всего около 21 В, а конденсаторы имеют запас аж до 35, почему бы его не использовать.

Кроме того, недалеко от платы ЦАП осталось свободное место и туда можно поставить нормальный усилитель для наушников, скорее всего работающий в А-классе. Но пока это только идеи, может кто-то предложит что нибудь еще по улучшению.

В итоге я получил такую вот конструкцию. Блок питания состоит из двух трансформаторов и такой вариант и будет сохранен, т.е. я не буду использовать один общий трансформатор на все. Возможно даже наоборот, запитаю цифру и управление от отдельных трансформаторов чтобы полностью исключить влияние их друг на друга, но это скорее «мысли вслух».
На входе сети установлен фильтр из синфазного дросселя 40 мкГн и двух конденсаторов, 0.22 мкФ со стороны сети и 0.47 мкФ со стороны трансформаторов, конденсаторы Pilkor.
Дисплей подключен шлейфом для более удобного демонтажа передней панели в случае доработок, для этого на верхнюю часть платы напаял штыревой разъем, гнездовая часть осталась с обратной стороны и можно проверять дисплеи прямым подключением к плате.
Провода лежат не очень аккуратно, будет изменено, так же часть питания скорее всего будет отделена от остального металлическим экраном, как вариант, экран будет Г-образным и отделит ЦАП от всего что есть в корпусе. На провод от панели управления к основной плате одел ферритовый фильтр со стороны большой платы.
Ну и нужна будет фальшпанель так как мой внутренний перфекционист долго не вынесет дыр сзади корпуса 🙂

Не сказал бы что прям все классно, но с учетом бесплатности корпуса вроде даже неплохо, раздражают две вещи, некрасивые кнопки управления и синий дисплей. На самом деле видно его очень хорошо, тусклый он из-за вспышки, но мне он не нравится сам по себе. 🙁
Кнопки влево/вправо переключают входы, Меню — режимы цифрового фильтра. Кнопка питания пока не задействована и ее функцию выполняет выключатель сзади корпуса. Будет доработано либо путем установки отдельного модуля управления питанием с управлением от штатной кнопки «сеть», либо попробую узнать как этим управляет родная плата.

Зато бывший владелец так следил за тюнером, что в итоге пленку с передней панели снял уже я, за что ему большой спасибо 🙂

Так как в тюнере есть дополнительный отсек для карт доступа и там теперь ничего нет, то планирую здесь разместить гнезда подключения наушников, на всякий случай 3.5 и 6.3мм, а также регулятор громкости чтобы регулировать по аналоговому сигналу, а не цифровому, думаю так будет лучше. Ну а крышечка будет полезна так как пользоваться буду редко.

Чтобы проверить ЦАП в работе, мне пришлось скачать и установить драйверы, сделать это можно отсюда.
Я пробовал два драйвера и оставил этот — Thesycon JLsounds_USBAudio_v4.41

Информация о карте и драйвере

В настройках сразу отключил обработку звука и переключил режим работы на 24 бита 192 кГц.

Насколько я могу судить, драйвер XMOS-USB-Audio-(v3.34.0) поддерживает режим ASIO, но проверить в этом режиме у меня не получилось.

И немного тестов. Я прекрасно понимаю и осознаю, что тесты RMAA не эталон точности, но пока могу использовать только ее. Кроме того тесты проходили с моей встроенной звуковой картой за неимением альтернатив. По возможности попробую проверить с более качественным оборудованием, но пока как есть.
Проверялось в режимах — 16/44.1, 24/48 и 24/192, но два последних режима давали похожий результат и я их приведу в сводной табличке, а далее будут только тесты 16/44.1 и 24/48

Кстати есть альтернативный обзор устройства с данной платой, пушистая мягкость присутствует 🙂

16/44.1

24/48

За аналоговый выход непосредственно отвечает ОУ LME49860NA. Судя по заявлениям производителя это высококачественный операционный усилитель специально ориентированный для аудио применений.

Но зная «любовь» китайцев к различного рода подделкам и клонам я купил оригинал, по крайней мере так подтвердили в том же «Космодроме», сказав что работают напрямую с производителями так как специально уточнил это, впрочем насколько я понимаю, за это говорит еще и цена, около 7 долларов (200 грн) — ссылка, кстати где-то на мне попадалась и за 60 грн (2 доллара), но вот там есть сомнения в оригинальности.
Вообще, справедливости ради, компоненты я покупаю довольно разнообразные и пожалуй данный магазин один из немногих, где не оригинальные компоненты попадались мне реже всего и то довольно давно. Это собственно ответ на часто задаваемый мне вопрос, где я покупаю обычно радиокомпоненты.

Слева микросхема с Тао, справа купленная в магазине. Материал корпуса немного отличается, кроме того маркировка у правой четкая, у левой видна значительно хуже , хотя перед фото я пытался промыть ее спиртом.

Скажу честно, я примерно и ожидал, что RMAA не покажет никакой разницы, так как возможности моей звуковой карты заметно хуже чем у данного ЦАПа, а как известно измерительное оборудование должно иметь точность и разрешение выше чем проверяемое.
Но также могу сказать, что разницу на слух я все таки заметил, попеременно меняя микросхемы и прослушивая одну и ту же композицию, но это субъективный тест и его «к делу не пришьешь» 🙁

16/44.1

24/48

Но если вы думаете что я на этом остановился, то вы глубоко заблуждаетесь, раз уж покупал дисплей, трансформатор и пр., то чтобы два раза не бегать попутно купил и немного конденсаторов для замены части тех, что стоят в этом ЦАП. Ну вот не понравились мне родные и все тут.
В данном случае купил два номинала —
22 мкФ 63 В — ссылка
220 мкФ 35 В — ссылка.

Оба производства Samwha серии WL, к сожалению в продаже не было вариантов с низким напряжением, например 16 или 25 Вольт и пришлось покупать 35 и 63.

Серия WL это низкоимпедансные конденсаторы, немного лучше привычных мне RD, но применяю я их реже, в основном из-за меньшего выбора в продаже.

Измерил характеристики уже скорее просто ради интереса, а так как планировал ими заменить 22мкФ 25 В и 100 мкФ 25 В, то сходу сравню измеренные параметры:
22мкФ — «Elna» — 16 мкФ 2 Ома на 7.8 кГц
22 мкФ Samwha WL — 20.5 мкФ 0.46 Ома на 7.8 кГц

100мкФ — «Nichicon» — 87мкФ 0,216Ома на 7.8 кГц
220мкФ Samwha WL — 242мкФ 0.093 Ома на 7.8 кГц

Менять оказалось не совсем удобно, земляной полигон на плате довольно теплоемкий, но думаю что оно стоило того, если не в плане звука, то в плане долговечности работы точно, может позже заменю остальные конденсаторы кроме емких на 4200 мкФ, они меня вполне устраивают, хотя кто знает.
Кстати, кучка конденсаторов 22мкФ стоит в качестве блокировочных по питанию в обвязке ЦАПа и включены они почти все параллельно, потому замена вполне может и сказаться на качестве работы. Также они стоят в цепи питания операционного усилителя.

Как я и ожидал, разницы в результатах нет или я ее не вижу.

Сводные результаты тестов:
Красный — изначальная конфигурация
Зеленый — после замены ОУ
Синий — после замены конденсаторов.

Видеоверсия обзора

Теперь попробую подвести итоги.
В целом набор можно назвать неплохим, он без особых проблем собирается и довольно неплохо звучит. Я проверял его с разными композициями прослушивая как через наушники, так и через недавно обозревавшийся клон усилителя Dartzeel. Есть четыре цифровых фильтра, но я пока не могу отдать предпочтение какому-то определенному, думаю что просто надо время и спокойная обстановка чтобы понять, что мне нравится больше.
Больше всего нареканий возникло к вопросам оригинальности примененных компонентов, в большому счету клоны здесь почти всё, пот крайней мере я так думаю. В первую очередь я бы советовал при сборке изначально применять нормальные конденсаторы, а так как большая их часть стоит не в цепи сигнала, а питания, то делать больше упор на ESR конденсатора. Но в данном случае это просто мое мнение и не факт что оно правильное.

Плата управления функционально должна поддерживать управление питанием, но это не реализовано, как и возможность дистанционного управления. В данном случае я все таки попробую раздобыть документацию по сборке и узнать, как это все можно сделать. А вот дисплей в наборе мне совсем не понравился, кроме того у меня не получилось заменить его на более качественный OLED. (

Кстати насчет документации, не понимаю, почему продавец запаролил возможность скачивания файлов, в итоге мне пришлось больше времени потратить на сборку, разбираясь иногда что и куда ставит по фото в магазине 🙂

В кратком итоге могу сказать, что набор больше вызвал положительных эмоций чем отрицательных, звук неплохой, но сравнить мне пока особо не с чем, возможно через время разживусь чем-то более качественным и скажу что здесь все совсем плохо, но пока я остался доволен, а имеющаяся «ложка дегтя» больше касается качества комплектующих.

Спонсором данного обзора выступил посредник yoybuy.com, который взял на себя оплату доставки.
Стоимость комплекта с учетом доставки к посреднику вышла $46.88, вес комплекта 330 грамм, XMOS плата вышла $26.56 но здесь я повторно заплатил 2 доллара за доставку, вес 20 грамм, стоимость доставки от посредника зависит от разных факторов, например количества, а также наличия других товаров в заказе.

Обзор Audiolab M-DAC Plus

| Какой Hi-Fi?

За некоторыми действиями следить труднее, чем за другими. На каждого такого непростого поступка, как Каспер Шмейхель, найдется Джорди Кройф.

И у Audiolab M-DAC + есть длинная тень, из которой нужно выйти: оригинальный M-DAC был одним из наших любимых ЦАП по цене за фунт уже полдесятилетия и с комфортом сохраняет свою пятизвездочную рекомендацию на протяжении всего периода.

У M-DAC + есть большие, отмеченные наградами туфли.

БОЛЬШЕ: Обзор Audiolab M-DAC

• Audiolab M-DAC на Amazon за 699 ​​долларов

Видеообзор

Build

Прозвище «+» — уверенное начало — и на С первого взгляда легко понять, почему это уместно.Audiolab M-DAC + — это более масштабное предложение, чем его знаменитый предшественник, во всех направлениях — это как ЦАП, превратившийся в пристройку на чердаке.

Вероятно, он все еще является жизнеспособным кандидатом на роль «настольного» ЦАП — если на вашем рабочем столе нет беспорядка.

Если не считать дополнительных габаритов, M-DAC + не слишком сильно отклоняется от шаблона качества сборки и отделки, установленного оригинальным M-DAC, что может быть только хорошо.

M-DAC + имеет гладкую и прочную конструкцию, безупречную отделку и поставляется в комплекте с очень приемлемым пультом дистанционного управления — размером с ладонь, но прочным и отзывчивым.

Эстетически он сочетается с последними компонентами Audiolab серии 8300, с центральным OLED-дисплеем и парой поворотных ручек для выбора входа и регулировки громкости.

Что касается воспринимаемой ценности, то M-DAC + выглядит и ощущается как каждая копейка его ценового билета в 800 фунтов стерлингов.

ПОДРОБНЕЕ: 6 лучших ЦАП

Характеристики

Он также получил положительные отзывы с точки зрения технических характеристик. Коаксиальный и оптический цифровые входы (есть пара каждого) могут обрабатывать музыкальные файлы высокого разрешения 24 бит / 192 кГц, а разъем USB типа B подходит для файлов размером 32 бит / 384 кГц.

Есть USB-соединение типа A для продуктов Apple (iPhone начиная с 5, iPad от Mini 2) и сбалансированный цифровой вход AES / EBU для тех, кто стремится к профессиональной студии.

Выходы включают стерео RCA, естественно, пару XLR, коаксиальный и оптический цифровой, а также гнездо для наушников 6,3 мм. И M-DAC + также готов обрабатывать звук в формате DSD. Таким образом, хотя сервис можно было рассматривать как настольное устройство, он готов к установке в полноценные системы, большие или маленькие.

Оригинальный M-DAC был раем для твикеров, предлагая не менее семи доступных настроек фильтра.Каждый сделал тонкую, но определенную настройку звука и фактически сделал M-DAC гораздо более индивидуальным предложением, чем его номинальные конкуренты.

Для M-DAC + количество фильтров достигает головокружительных одиннадцати, дополнительные четыре параметра применяются к аудио DSD.

Одной из областей спецификации, которая остается решительно незавершенной в M-DAC +, является сам набор микросхем DAC. ESS Sabre32 9018 по-прежнему пользуется большим успехом и, следовательно, перенесен без изменений из M-DAC.

Звук

Начнем с изучения опций фильтров M-DAC +. Как и M-DAC, + имеет семь различных настроек фильтра для файлов PCM, и, как и в случае с M-DAC, мы считаем, что предпочитаем вариант Optimal TransientXD — он предлагает лучший баланс между временем, организацией и атакой.

В отличие от M-DAC, однако, мы также впечатлены звуком через настройку Minimum Phase — это меньшая, более плотная презентация, чем Optimal TransientXD, но предлагает немного больше атаки и динамизма.

В любом случае мы не можем найти жанр или источник музыки, которые не подходят ни для одной из этих двух позиций фильтра.

БОЛЬШЕ: 6 альбомов для тестирования вашей музыкальной системы

Итак, решив проблему с запутанным фильтром, мы приступаем к долгому и критическому прослушиванию.

Начиная с файлов WAV CD-качества 16 бит / 44,1 кГц Johnny Cash One , Board of Canada Aquarius и Я помню время, когда однажды вы любили меня от Dirty Three, мы впечатлены во всех отношениях благодаря способности Audiolab создавать широкую и, прежде всего, правдоподобную звуковую сцену.

Это откровенно аккуратное и аккуратное прослушивание — не совсем ОКР в его фанатичном описании звуковой сцены, но, тем не менее, очень озабочено тем, чтобы оно было как можно более явным. Это черта, которой мы полностью восхищаемся, и немногие другие ЦАП с сопоставимой ценой описывают этап так же подробно, как M-DAC +.

Даже самые плотные и загруженные записи выложены открыто — с точки зрения постановки, фокуса и абсолютной трехмерности Audiolab излучает детали, как сплетни в баре.

БОЛЬШЕ: Что такое ЦАП? Все, что вам нужно знать

Это не менее сложно, когда дело касается тембра. Запись Johnny Cash — довольно простая, редкая вещь с довольно близким к микрофону вокалом, а M-DAC + удается выявить мелкие детали и тонкие вариации звуков, как будто это была самая легкая вещь в мире.

Хорошая синхронизация, взаимодействие и интеграция инструментов звучат естественно и без принуждения. Он также искусен в ритме, легко справляется с ленивым битом Boards of Canada.

Это отрадно эгалитарный прием. Он не смотрит свысока, когда мы переключаемся на файл, производный от iTunes, 256 кбит / с из файла David Axelrod London (он дает мелодии столько передышки, сколько доступно, и продолжает хорошо фокусироваться), и ни то, ни другое. раскрывается ли это, когда мы переходим к файлам 24-бит / 192 кГц Элвиса Костелло и The Attractions ‘ Man Out Of Time .

Чем больше информативен в файле, тем больше информации передает Audiolab M-DAC +, сочетая авторитетность с плавной музыкальностью, что способствует дальнейшему прослушиванию.

Это такой же уверенный и авторитетный исполнитель при прослушивании через разъем для наушников. Талант Audiolab в постановке, фокусировке и поиске деталей еще более очевиден при использовании подходящей пары наушников.

Очевидно, что нет ничего идеального, и M-DAC + не исключение. При всей его организационной силе, ритмической уверенности и пристальном внимании к деталям, в идеале нам хотелось бы немного больше драйва и атаки, когда записи действительно этого требуют.

Он описывает переход от «очень тихого» к «очень громкому» в записи, такой как The White Stripes ‘ Ball And Biscuit , подробно и подвижно, но последняя вспышка агрессии, на которой процветает мелодия, частично недооценена. . Нам интересно, как M-DAC + справится с собой в мошпите.

В конце концов, это придирки. Все, что M-DAC + делает хорошо — и делает он очень хорошо — действительно очень хорошо.

БОЛЬШЕ: Обзор сравнения Arcam irDAC-II и Chord Mojo

Вердикт

Audiolab M-DAC + получил очень много прав — настолько, что фактически он удобно оправдывает свое обозначение «+».

Великолепно детализированный, тщательно организованный и элегантный звук с прямыми краями, он абсолютно требует прослушивания.

Купите Audiolab M-DAC + на Amazon

БОЛЬШЕ: Лучшие ЦАП 2016

Цены — Audiolab M-DAC: ▼

Серия

DragonFly · AudioQuest

AudioQuest, Гордон Ранкин: прекрасное партнерство

Как и все предыдущие модели DragonFly, Cobalt использует предустановленный Гордоном Ранкином код USB с асинхронной передачей StreamLength ^® .Кроме того, в технологии Gordon monoClock ^® один тактовый генератор со сверхнизким джиттером, генерируемый микросхемой ЦАП ESS ES9038Q2M, выполняет функции микросхемы ESS, а также все функции микроконтроллера. Эти превосходные часы позволяют DragonFly Cobalt обеспечивать большее разрешение и четкость, чем ЦАП с несколькими тактовыми частотами.

Streamlength и monoClock являются зарегистрированными товарными знаками Wavelength Audio, ltd.

Почему

«Медленный ход …?»

Cobalt использует новый флагманский чип ЦАП ESS ES9038Q2M.В то время как чипы, используемые в DragonFlys Black и Red, не имеют себе равных по цене, фильтр с минимальной фазой медленного спада в 9038 обеспечивает естественно выразительный звук, который всегда эмоционально привлекателен и никогда не утомляет — прекрасное сочетание тепла и деталей, которое мы находить одинаково возбуждающим и успокаивающим.

Убивая шум

В Cobalt мы использовали то, что мы узнали из наших недавних исследований и разработок в области рассеивания шума, чтобы использовать фильтрацию источника питания, специально разработанную для значительного снижения все более распространенного шума от сигналов Wi-Fi, Bluetooth и сотовой связи.Успешная борьба с этим шумом абсолютно необходима для сохранения музыкальных деталей самого низкого уровня, особенно когда речь идет об аудио высокого разрешения, и особенно когда применяется к портативным аудиоустройствам, таким как DragonFly.

Bit-Perfect Volume Control и выход 2,1 В

Cobalt оснащен тем же усилителем для наушников ESS Sabre 9601 и идеальным регулятором громкости, которые придают DragonFly Red уникальное сочетание мощности и контроля над музыкой. Это решение обеспечивает максимальную точность воспроизведения, захватывающий динамический контраст и отличное соотношение сигнал / шум.Выходное напряжение 2,1 В делает Cobalt и Red совместимыми с широким спектром наушников, включая энергоемкие модели с низким КПД.

Возможность обновления прошивки

Микропрограммное обеспечение

DragonFlys Black, Red и Cobalt можно обновить с помощью бесплатного диспетчера устройств рабочего стола. В современном быстро меняющемся цифровом мире долговечность компонентов Hi-Fi становится все реже — любой ценой. AudioQuest считает, что современные цифровые устройства должны развиваться по мере развития самой технологии, тем самым доставляя музыкальное удовольствие на долгие годы.Наш Диспетчер устройств рабочего стола также позволит вам определить серийный номер вашего DragonFly и версию программного обеспечения, чтобы убедиться, что устройство обновлено. Щелкните здесь, чтобы загрузить последнюю версию диспетчера устройств, доступную для вашей операционной системы.

AK USB-C Dual DAC Cable (PEE51) — Astell & Kern Интернет-магазин в США

Продано! Расчетная дата отправки: 7 июля 2021 г.

Распродано, но не волнуйтесь, скоро будет доступно больше! Не стесняйтесь размещать заказ, и он будет исполнен, как только появится на складе. Дата выхода: пятница, 21 мая 2021 г.

Кабель двойного ЦАП USB-C

Маленький, но мощный

Цельнометаллический корпус Набор микросхем HiFi Audio с двумя ЦАП Медный экранированный кабель с серебряным покрытием Маленький размер, но высокая мощность Кабель двойного ЦАП Astell & Kern USB-C был разработан как расширение существующих линий Astell & Kern DAP. Производители смартфонов убирают со своей продукции разъемы для наушников.Как вы слушаете музыку на своем смартфоне без разъема для наушников в наушниках, которые у вас есть сейчас? Поскольку потоковые сервисы начинают поддерживать высококачественный звук с высоким разрешением, могут ли беспроводные наушники и наушники обеспечить полноценное воспроизведение звука? Как можно наслаждаться высококачественным воспроизведением музыки или играми с динамичным и реалистичным звуком на своем компьютере без дорогой звуковой карты высокого класса? Наша команда разработчиков задалась целью создать продукт, который отвечал бы на эти вопросы.

Выделенный двойной ЦАП со звуком Hi-Fi и сверхвысоким разрешением

Кабель USB-C для двойного ЦАП Astell & Kern оснащен двумя ЦАП Cirrus Logic CS43198 MasterHIFI ™, которые поддерживают собственный формат DSD256 и воспроизведение 32 бит / 384 кГц.

С двойным кабелем ЦАП USB-C вы можете прослушивать высококачественный звук высокого разрешения со своего компьютера или мобильного устройства.

Маленький, но мощный выход, фирменный звук и дизайн Astell & Kern

Опыт Astell & Kern в проектировании аудиосхем позволил нам создать сложную микросхему с высокой степенью интеграции на небольшой шестислойной печатной плате размером 14 x 41 мм.

Для создания небольшого устройства были использованы микрорезисторы и танталовые конденсаторы, специально созданные для Astell & Kern. Эти же конденсаторы, которые используются в AK DAP, оптимизируют звуковую цепь для подавления колебаний мощности, создавая USB-ЦАП, который обеспечивает стабильную работу и превосходное качество звука.

Двойные ЦАП CS43198 соединены с независимым аналоговым усилителем, предназначенным для обеспечения истинного воспроизведения звука, чтобы вы могли почувствовать живой, теплый и чистый звук без искажений.Это возможно благодаря многолетнему опыту Astell & Kern в разработке AMP.

Несмотря на то, что это небольшой и простой внешний ЦАП кабельного типа, он может работать с наушниками с высоким сопротивлением и выходным уровнем 2 В среднеквадратического значения (при отсутствии нагрузки).

Plug & Play с большинством устройств

Кабель Astell & Kern USB-C Dual DAC с разъемом USB-C, который можно найти на новейших смартфонах на базе Android, а также на компьютерах Windows и Mac.

Поскольку кабель USB-C Dual DAC получает питание от воспроизводящего устройства, к которому он подключен, отдельное зарядное устройство не требуется.Кабель USB-C Dual DAC поддерживает любые наушники с разъемом 3,5 мм.

Двойной кабель ЦАП USB-C подает на ваши устройства знаменитый фирменный звук Astell & Kern по разумной цене.

* Можно использовать как наушники, так и наушники с 3-полюсными и 4-полюсными разъемами 3,5 мм, но встроенные в 4-полюсные наушники и наушники встроенные функции контроллера и микрофона не поддерживаются.

Кабель по индивидуальному заказу с защитой от шума

Мы разработали индивидуальный 4-жильный кабель для передачи звука, который вы хотите передать через кабель, и повышения устойчивости к отключениям.Кабель армирован арамидным волокном, чтобы выдерживать растягивающее усилие до 200 Н.

Этот кабель изготавливается путем наматывания посеребренной медной проволоки и медной проволоки в виде спирали вокруг центральной жилы из волокна Technora Aramid для блокировки внешнего шума.

Кабель подвергается отдельной экранировке, чтобы заблокировать искажение и шум цифровых и аналоговых сигналов от устройства воспроизведения.

Посеребренный медный провод, используемый в кабеле двойного ЦАП USB-C, толще, чем обычный посеребренный медный провод (0.3 мкм, обычно 0,1 ~ 0,15 мкм). Добавление медного провода обеспечивает чистый и богатый пространственный звук.

Проверено Roon

Основная цель

Roon — обеспечить неизменно высокий уровень обслуживания пользователей. Эта цель не ограничивается программным обеспечением … опыт распространяется на все оборудование для воспроизведения звука, независимо от производителя.

Как партнер Roon Tested , Astell & Kern предоставила Roon оборудование для тестирования с различными операционными системами и компьютерами, а также поделилась информацией о его конструкции и возможностях.

У нас есть прямые отношения с Roon, и во многих случаях служба поддержки Roon имеет наши устройства под рукой, поэтому вы можете с уверенностью выбрать использование оборудования Astell & Kern с Roon.

В кабеле USB-C Dual DAC используется концепция «света и тени», которая используется во всех продуктах Astell & Kern. Конструкция кабеля USB-C Dual DAC основана на единой центральной линии, которая жирно пересекает справа налево. Грани были расположены путем регулировки углового соотношения так, чтобы острые грани четырех верхних граней встречались в одной точке.Он спроектирован таким образом, что каждая сторона отражается в соответствии с движением света.

Чтобы сделать рукоять удобной для использования одной рукой, поверхность была создана, чтобы быть похожей на гальку, которая была гладко отполирована естественным эффектом выветривания камня, а не с более острыми углами, которые обычно встречаются в существующих продуктах AK. Такой дизайн продукта обеспечивает приятное ощущение плавности при удерживании кабеля в руке.

Вес используемого металлического материала отражает такую ​​же прочность и надежность на ощупь по сравнению с другими устройствами Astell & Kern.

Меры предосторожности при использовании продукта

Кабель USB-C Dual DAC от Astell & Kern совместим с большинством смартфонов и планшетных ПК на базе Android, а также с компьютерами под управлением Windows 10 и macOS. Устройства на базе iOS, такие как iPhone и iPad, в настоящее время не поддерживаются. Для правильной работы некоторых устройств Android может потребоваться настройка определенных параметров.

Из-за аппаратных, программных и системных ограничений некоторых поддерживаемых устройств не все функции могут работать правильно или быть доступными для использования.

При подключении к ПК с Windows устройство автоматически распознается и устанавливается правильный драйвер. Для высококачественного воспроизведения звука может потребоваться отдельная установка драйвера USB DAC, которую можно загрузить в разделе «Поддержка — загрузка» на глобальном веб-сайте Astell & Kern.

Чтобы воспроизводить DSD и высококачественные источники звука PCM на смартфоне, необходимо установить отдельное бесплатное / платное приложение, поддерживающее воспроизведение звука с высоким разрешением. (При использовании встроенного плеера смартфона возможна понижающая дискретизация звука)

При подключении к воспроизводящему устройству (смартфон на базе Android, планшетный ПК и ПК) обязательно проверьте уровень громкости перед подключением наушников.Некоторые устройства могут автоматически устанавливать максимальный уровень громкости при подключении кабеля USB-C Dual DAC. Прослушивание наушников на максимальной громкости может повредить ваш слух. Пожалуйста, проверяйте уровень громкости перед каждым использованием.

При подключении кабеля USB-C Dual DAC к проигрывателю Astell & Kern и использовании кабеля в качестве внешнего DAC громкость на выходе будет зафиксирована на максимальной громкости. Невозможно отрегулировать громкость через проигрыватель Astell & Kern.Прослушивание на максимальной или большой громкости может серьезно повредить ваш слух. Astell & Kern, ее дочерние компании и агентства не несут ответственности за любой ущерб или травмы в результате небрежного или ненадлежащего использования. Не рекомендуется использовать кабель USB-C Dual DAC с плеерами Astell & Kern.

Обновления микропрограммы могут выпускаться периодически для улучшения стабильности. Для получения дополнительной информации об обновлениях микропрограмм и проверки наличия обновлений микропрограмм посетите раздел Support-Download на глобальном веб-сайте Astell & Kern.

лучших ЦАП для Mac в 2021 году

Лучшее ЦАП для вашего Mac Я больше 2021 г.

Apple недавно объявила, что вся ее коллекция треков Apple Music будет в формате Lossless Audio. Lossless Audio — это формат файла, который сжимает аудио без потери данных. Для прослушивания звука без потерь вам понадобится пара проводных наушников, поскольку в настоящее время они не работают через Bluetooth. Если вы хотите слушать аудио без потерь высокого разрешения, вам понадобится цифро-аналоговый преобразователь (ЦАП).Пользователи Mac, которые хотят в полной мере использовать возможности треков высокого разрешения без потерь, захотят приобрести ЦАП. Давайте изучим лучшие ЦАП для вашего Mac.

Подключи и работай ЦАП: Fosi Audio Q4

Подбор персонала

Fosi Audio Q4 — это устройство plug-and-play, установка на Mac не требуется. Fosi имеет полностью металлический корпус с регулировкой низких, высоких частот и громкости. Обратите внимание, что вам понадобится адаптер USB-C, если на вашем Mac нет портов USB-A.

67 долларов на Amazon

Дизайн рабочего стола: DROP + Grace Design Стандартный ЦАП, сбалансированный

Grace DAC — это настольный ЦАП с микросхемой цифро-аналогового преобразования AKM AK4452, которая раньше использовалась в более крупном и дорогом оборудовании.У Grace DAC чистый внешний вид, только с одним циферблатом на передней панели.

160 долларов на Amazon

ЦАП по бюджету: FX AUDIO USB DAC усилитель для наушников

Этот ЦАП не только недорогой, но и его можно использовать вне рабочего стола, если вы хотите взять его с собой. Он может питаться от USB или постоянного тока, что делает FX AUDIO DAC универсальным.

56 долларов на Amazon

Универсальный ЦАП: ЦАП и усилитель FiiO Q1 Mark II с родным DSD

FiiO Q1 отличается уникальным дизайном с продолговатым регулятором громкости, который позволит вам использовать этот ЦАП в ограниченном пространстве.Q1 автоматически определяет подключенное устройство, поэтому вам не нужно вручную изменять настройки и элементы управления. В качестве бонуса Q1 сертифицирован MiFi, поэтому он также будет без проблем работать с вашими устройствами iOS.

99 долларов на Amazon

Питание от USB: 24-битный ЦАП Audioengine D1

Audioengine D1 — это ЦАП с функцией plug-and-play с усилителем для наушников для воспроизведения звука премиум-класса. Этот ЦАП питается от USB, поэтому отдельный источник питания не требуется, что делает его портативным, если вы хотите брать его с собой в дорогу.

169 долларов на Amazon

Цифровые и алюминиевые: Усилитель для наушников Fosi Audio K3 HiFi DAC Converter

Fosi Audio K3 отличается уникальным цифровым дисплеем и полностью алюминиевым корпусом. Отлично подходит для современных компьютеров Mac, он содержит вход USB Type-C.

119 долларов на Amazon

Что такое цифро-аналоговый преобразователь (ЦАП)?

Цифро-аналоговый преобразователь (ЦАП) — это устройство, которое принимает цифровой сигнал и преобразует его в аналоговый. Возможно, в последнее время вы слышали много разговоров о ЦАП.Вскоре Apple будет транслировать все 75 миллионов треков Apple Music в Apple Lossless Audio. Это означает, что Apple сжимает песню, чтобы звучать именно так, как задумал исполнитель, без потери данных. Звучит здорово, не правда ли? Единственная проблема в том, что вы не можете слушать треки Lossless через Bluetooth. Это исключает Beats, AirPods или любые наушники Bluetooth.

Так как же слушать Apple Lossless Audio? Проще говоря; вам понадобится пара проводных наушников. Для наилучшего качества звука Apple будет транслировать аудио без потерь высокого разрешения.Здесь вам понадобится ЦАП в дополнение к проводным наушникам. Подключите ЦАП к Mac, а затем подключите к ЦАП проводные наушники.

Даже если вы не хотите использовать ЦАП для прослушивания Apple Lossless Audio, он все равно может улучшить качество звука на Mac. Он удалит нежелательные шумы и искажения с любых звуковых дорожек.

Лучший ЦАП для Mac?

Fosi Audio Q4 — наш выбор в качестве лучшего ЦАП для Mac. Он имеет полностью металлический корпус и отдельные регулировки низких и высоких частот и громкости.Это plug-and-play, поэтому сложная установка не требуется. Он также имеет встроенный чип усилителя для наушников, а также является относительно недорогим.

FiiO Q1 — еще один отличный ЦАП. Он содержит цельнометаллический корпус и уникальный продолговатый регулятор громкости. Он также сертифицирован MiFi, поэтому может выполнять двойную функцию, и вы можете использовать его со своими устройствами iOS, а также со своим Mac.

Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше.

TEAC UD-505 USB ЦАП / усилитель для наушников

UD-505 — это флагманский двойной монофонический USB-ЦАП со встроенным полностью сбалансированным усилителем для наушников, который сочетает в себе концепцию дизайна аудио высокого класса и многолетний опыт TEAC в дизайне аудио на площади A4.

NT-505 — это флагманский двойной монофонический USB-ЦАП с универсальными возможностями воспроизведения по сети. Он успешно сочетает в себе новейшие сетевые технологии и многолетний опыт TEAC в проектировании аудиосистем в привлекательном корпусе размером A4.

Обзор функций

• Воспроизведение аудио высокого разрешения с поддержкой DSD512 (22,6 МГц) и PCM 768 кГц / 32-битный PCM
• Двойная монофоническая схема с высококачественным ЦАП AKM VERITA AK4497 на каждом левом и правом канале
• 5 типов цифровых фильтров PCM и 2 типа цифровых фильтров DSD
• Повышающее преобразование до 24.DSD 5 МГц и 384 кГц / 32-бит PCM
• Два встроенных тактовых генератора для частот 44,1 и 48 кГц и вход внешнего тактового сигнала 10 МГц
• Ресивер Bluetooth® с поддержкой LDAC ™ и Qualcomm® aptX ™ HD
• Схема выходного буфера TEAC-HCLD и регулятор громкости TEAC-QVCS для высококачественного звука
• Силовые трансформаторы с двумя тороидальными сердечниками
• Цифровой изолятор для разделенных цифровых и аналоговых секций
• 4,4 мм 5-полюсный разъем Pentaconn и два разъема TRS 1/4 дюйма для симметричных приводов и приводов с активным заземлением * «Pentaconn» является зарегистрированным товарным знаком NIPPON DICS Co., Ltd., соответствует стандарту RC-8141C JEITA
• Запатентованные ножки TEAC для точной установки в трех положениях для идеальной установки * Патенты Японии № 4075477 и № 3778108
• Технология передачи USB Bulk Pet с четырьмя режимами передачи различных звуковых символов * Bulk Pet является зарегистрированным товарным знаком Interface Corporation.
• Аудиопорт USB для аудиовхода Hi-Res из Windows / Mac
• Коаксиальные и оптические цифровые входы на передней и задней панели
• Удобный аналоговый линейный вход для использования UD-505 в качестве предварительного усилителя
• Аналоговые выходы с балансными XLR и обычными несимметричными RCA-выходами
• Высококонтрастный полноэкранный органический EL-дисплей с диммером
• Цельнометаллический корпус размером A4
• Бесплатный аудиоплеер TEAC HR для воспроизведения DSD512 и PCM32 / 768
• Соответствует RoHS

Высокопроизводительные ЦАП VERITA AK4497 с поддержкой DSD512 и PCM32 / 768

В UD-505 используется последняя версия VERITA AK4497 (разработанная Asahi Kasei Microdevices) на каждом из левого и правого каналов.Это высоко ценимый высококачественный аудио ЦАП, поддерживающий форматы DSD512 (22,5 МГц) и 768 кГц / 32-битный PCM, обеспечивая лидирующие в отрасли уровни сверхнизких искажений. Между тем, технология OSRD (удвоитель коэффициента передискретизации) значительно снижает внеполосный шум. В результате UD-505 обладает усовершенствованием, необходимым для максимального использования форматов Hi-Res, успешно обрабатывая информацию, выходящую за пределы слышимого диапазона. * AK4497 является флагманом семейства Asahi Kasei Microdevices Audio4pro ™, разработанного для профессионального аудиооборудования и высококачественного цифрового аудио.

Двойная монофоническая схема и полностью сбалансированная конструкция

Конфигурация двойной монофонической схемы используется повсюду, от источника питания (включая силовые трансформаторы) до цифро-аналоговых преобразователей в цифровой секции и аналогового выходного каскада. От высокопроизводительных цифро-аналоговых преобразователей VERITA AK4497 до массивных силовых трансформаторов с тороидальным сердечником — каждый элемент настроен для одноканальной обработки. Это предотвращает эффекты взаимной интерференции при воспроизведении богатой акустической выразительности.Кроме того, аналоговые аудиосигналы левого и правого каналов обрабатываются в полностью сбалансированном режиме вскоре после цифро-аналоговых преобразователей вплоть до выходного терминала, что способствует улучшенному соотношению сигнал / шум и расширенному динамическому диапазону. Это позволяет обрабатывать и передавать без потерь фантастическое ощущение воздуха, которым обладают форматы Hi-Res.

Высококачественная беспроводная потоковая передача звука через Bluetooth®

В дополнение к обычным кодекам SBC и AAC, NT-505 также поддерживает LDAC ™ (передача звука в формате 24/96 Hi-Res) и Qualcomm® aptX ™ HD, кодек, использующий передачу в формате 24/48.Это позволяет воспроизводить списки воспроизведения на смартфоне и планшете по беспроводной сети.

Воспроизведение аудио высокого разрешения с USB-накопителя

Порт USB на передней панели позволяет воспроизводить аудиоформаты Hi-Res, включая DSD128 (5,6 МГц) и PCM 24/192.

Двойные встроенные часы для 44,1 кГц и 48 кГц, а также вход для внешних часов

Вместо того, чтобы ссылаться на нестабильные и шумные часы ПК во время воспроизведения звука через USB, более точные встроенные часы генерируются высокоточным кварцевым генератором звукового уровня с низким фазовым шумом для режима асинхронной передачи USB.UD-505 вмещает два встроенных тактовых генератора исключительно для частот дискретизации 44,1 кГц и 48 кГц и применяет соответствующий сигнал к входящим цифровым сигналам — тем, которые кратны 44,1 к или 48 кГц — для воспроизведения звука, идентичного исходному, путем устранения эффекта джиттера. звуковой сигнал. Кроме того, предусмотрен внешний вход тактовой частоты 10 МГц для синхронизации с еще более высокоточным генератором тактовых импульсов, таким как TEAC CG-10M, для еще большего улучшения воспроизведения звука с превосходным качеством звука.

Повышающее преобразование до 384 кГц / 32-битный PCM и 24,5 МГц DSD

Используя RDOT-NEO (усовершенствованная технология цифрового вывода NEO), алгоритм плавности речи, который плавно воспроизводит цифровые аудиосигналы, NT-505 преобразует цифровые сигналы PCM с повышением частоты до 384 кГц / 32-бит PCM и 24,5 МГц DSD. Если активирована функция повышающего преобразования, вы услышите улучшение качества даже при прослушивании музыки, с которой вы знакомы.

Технология передачи USB «Bulk Pet» для улучшенного качества звука

При передаче больших объемов цифровых данных для аудиоисточников Hi-Res через USB-кабели с использованием обычного изохронного режима передачи могут возникать большие различия в нагрузках обработки передающего компьютера и принимающего USB-ЦАП.Это может привести к пропаданию звука и возникновению других проблем. Однако с нашей новой технологией передачи USB, получившей название «Bulk Pet», фиксированный объем данных передается постоянно, что снижает нагрузку на оба устройства и способствует стабильной передаче данных. Изменение нагрузки на компьютер напрямую влияет на качество звука, поэтому пользователи могут выбрать предпочтительную настройку (из четырех режимов передачи). Bulk Pet является зарегистрированным товарным знаком Interface Corporation.Для получения дополнительной информации о «Bulk Pet» посетите веб-сайт Interface Corporation. https://www.itf.co.jp/prod/audio_solution/bulk-pet/bulk-pet-enn

Больше цифровых фильтров, чем в предыдущей модели

В UD-505 есть два типа фильтров DSD и еще пять типов цифровых фильтров PCM, что позволяет применять фильтр, который лучше всего соответствует формату файла или типу музыки, которую вы слушаете. Фильтр можно изменить одним нажатием кнопки на пульте дистанционного управления, что позволит вам насладиться различными звуковыми нюансами каждого фильтра.

Изолированные цифровые и аналоговые секции

Для подавления интерференции между цифровой и аналоговой секциями NT-505 использует независимую цепь питания и заземления, что устраняет перекрестные помехи на пути сигнала, где соединяются цифровая и аналоговая секции. Цифровой изолятор используется во входной секции для устранения шума, исходящего от любых подключенных цифровых источников, включая шум, который генерируется компьютером через USB, линию питания и заземляющий тракт.Эта изолирующая схема также значительно улучшает соотношение сигнал / шум, а также качество звука.

Двойные мощные силовые трансформаторы с тороидальным сердечником

Двойная монофоническая тема продолжается. В NT-505 используются два мощных силовых трансформатора с тороидальным сердечником увеличенного размера, обеспечивающие стабильные индивидуальные источники тока для каждого из левого и правого каналов. Это означает, что ни один канал не будет затронут изменениями в энергопотреблении другого во время цифровой обработки.

---

Усовершенствованная схема аналогового вывода

Уникальные схемы выходного буферного усилителя TEAC-HCLD

В основе аналоговой секции лежат схемы буферного усилителя TEAC-HCLD (High Current Line Driver), предназначенные для увеличения подачи тока. В каждом канале используются два идентичных буферных усилителя, которые обрабатывают дифференциальный привод для сбалансированного выхода и параллельный привод для несимметричного выхода. Увеличивая ток, подаваемый на секцию буферного усилителя, аналоговый аудиосигнал передается на следующий этап без потери динамизма.

TEAC-QVCS высокоточный регулятор громкости с четырьмя контурами

NT-505 также является превосходным предусилителем благодаря сочетанию выдающихся характеристик аналоговой обработки, широкого диапазона аналоговых / цифровых входов, а также выходов XLR (балансные) и RCA (небалансные) с фиксированным / переменным уровнем. Это позволяет построить полноценную Hi-Fi систему на базе UD-505 со стереоусилителем / парой монофонических усилителей мощности и напольных динамиков или упрощенную систему на основе пары активных динамиков.TEAC-QVCS (Quad Volume Control System) — это точная конструкция регулятора громкости, встроенная в секцию предварительного усилителя. В этой схеме используются четыре набора усилителей с регулируемым усилением, регулирующих громкость для левого, правого, положительного и отрицательного (L +, L-, R +, R-). Каждый усилитель с регулируемым усилением расположен на упрощенном пути прохождения сигнала, что помогает устранить помехи, создавая более короткий путь прохождения сигнала. Кроме того, TEAC-QVCS обеспечивает точную регулировку громкости с шагом 0,5 дБ в режиме отображения «дБ» или 100 шагов в режиме отображения «шаг».

---

Созданы для раскрытия максимального потенциала ваших наушников

Дискретная схема со сбалансированным приводом

Схема усилителя для наушников UD-505 обеспечивает сбалансированное управление с помощью схемы TEAC-HCLD, состоящей из четырех выходных транзисторов для каждого левого и правого канала, для выхода на наушники. Кроме того, за счет параллельного управления этими транзисторами при подключении наушников с несимметричным выходом UD-505 обеспечивает более высокую мощность возбуждения, чем обеспечивает большинство обычных усилителей для наушников с несимметричным выходом.При прослушивании обычных наушников он также работает в классе A (за счет расширения рабочего диапазона класса A), несмотря на использование усилителя класса A / B. Например, со сложными наушниками с высоким сопротивлением 600 Ом UD-505 позволяет раскрыть потенциал наушников этого типа.

Active-Ground Drive предлагает новый режим движения через наушники

Активное заземление — это новый режим движения, в котором используются принципы сбалансированного подключения. Он принудительно перемещает землю, понижая уровень земли до 0 В, обеспечивая идеальное состояние земли (а не просто подключение к обычной земле) .Это означает, что он также подавляет гул от источника питания и повышает чистоту тихих пауз за счет снижения шумный этаж.Тонкие детали, такие как дыхание художников и текстуры звуков, будут казаться еще более убедительными.

Pentaconn, совершенно новый одинарный штекер для симметричного привода наушников

В дополнение к двойным стандартным разъемам TRS 1/4 дюйма для балансного подключения, в UD-505 используется новый разъем для наушников для балансного привода. Разъем Pentaconn — это новый 5-контактный разъем диаметром 4,4 мм, разработанный NIPPON. DICS Co., Ltd и соответствует стандарту RC-8141C JEITA, обеспечивая решение с одним разъемом для балансных наушников.В ближайшем будущем ожидается появление большего количества наушников и кабелей с разъемами Pentaconn.

---

Очень хорошо продуманный

Цельнометаллический корпус для функциональности и красоты

Как и в случае с успешной серией Reference 503, в UD-505 используются панели из алюминиевого сплава, в том числе знаковые боковые ограждения, и прочное металлическое шасси с компактными размерами A4 *, которые полностью соответствуют серии 500 и новому Главный тактовый генератор CG-10M. Полностью металлическая конструкция не только красива, но и функциональна.Это очень эффективно для изоляции внутренних цепей от электромагнитных помех. * Без соединителей, ручек и других выступающих частей.

Симметрично расположенные выходные гнезда XLR и RCA

UD-505 оснащен как симметричными, так и небалансными аналоговыми аудиовыходами. Пара разъемов XLR и еще одна пара разъемов RCA, каждый из которых позолочен, расположены симметрично, что намекает на двойное монофоническое расположение внутри и обеспечивает широкий диапазон возможных конфигураций звука.Расположение выходов RCA с большим шагом шага позволяет использовать штекеры профессионального уровня с корпусами большого диаметра. UD-505 имеет в общей сложности 5 цифровых входов: USB-аудио, коаксиальный, оптический на задней панели и комбинированный разъем на передней панели (для коаксиального и оптического, поддерживающий PCM 24/192 и DSD64 в формате DoP). Пара аналоговых входных аудиоразъемов RCA позволяет UD-505 работать как предварительный усилитель, оснащенный высококачественным и точным регулятором громкости (TEAC-QVCS).

Трехпозиционные, запатентованные ножки «Pin-Point» для идеальной устойчивости

В UD-505 используются запатентованные TEAC ножки «Pin-Point».Они оригинально состоят из двух отдельных металлических секций в едином корпусе. Один из них имеет верхнюю часть с шипами и прикреплен к нижней части шасси, а другой представляет собой основание в форме таза, которое свисает с секции с шипами вместе с чашкой в ​​форме фланца, что упрощает установку. Для опоры используются три ножки Pin-Point, две спереди и одна сзади, что обеспечивает превосходную устойчивость даже на неровном полу. В результате три ножки «Pin-Point» помогают повысить точность колебаний часов за счет минимизации вибраций и резонанса.Это, в свою очередь, уменьшает нечеткость средних и низких частот, улучшает звуковую сцену и улучшает детализацию звука. * Патентные номера 4075477 и 3778108

Полноточечный OLED-дисплей с отличной видимостью

Используется высококонтрастный полноразмерный OLED-дисплей (органический EL-дисплей) с 4-ступенчатым регулятором яркости для обеспечения отличной видимости. Более того, хорошо читаемый, крупный шрифт позволяет легко проверять уровень громкости, источник входного сигнала и другую информацию, даже когда вы сидите на расстоянии.

Бесплатное программное обеспечение TEAC HR Audio Player для воспроизведения DSD512 как на Windows, так и на Mac

Форматы Hi-Res следующего поколения, DSD512 (22,5 МГц) и PCM 768 кГц / 32 бит, поддерживаются программным обеспечением TEAC HR Audio Player для Windows и Mac. Это программное обеспечение гарантирует наилучшее доступное качество воспроизведения с любыми комбинациями аудиоформатов и конфигураций компьютера через один USB-кабель. Все, что нужно сделать пользователю, это выбрать UD-505 из раскрывающегося меню, в котором показаны целевые устройства вывода.Аудиоплеер TEAC HR доступен на веб-сайте TEAC и полностью бесплатен.

* Для использования на компьютере под управлением Windows требуется бесплатный драйвер, также предоставляемый TEAC.

Технические характеристики

Технические характеристики

USB-вход

PCM:

16/24/32 бит
44,1k / 48k / 88,2k / 96k / 176,4k / 192k / 352,8k / 384k / 705,6k / 768k Гц

DSD:

2,8M / 5,6M / 11,2M / 22,5M Гц

---

PCM:

16/24 бит
32k / 44.1k / 48k / 88,2k / 96k / 176,4k / 192k Гц

DSD:

2,8 МГц (поддерживается 176,4 кГц / 24-битный формат DoP)

---

PCM:

16/24 бит
32k / 44,1k / 48k / 88,2k / 96k / 176,4k / 192k Гц

DSD:

2,8 МГц (поддерживается 176,4 кГц / 24-битный формат DoP) z

---

USB-ЦАП:

Asahi Kasei Microdevices AK4497 × 2

Повышающее преобразование:

до 384 кГц / 32-битный PCM, 22.5 МГц DSD

Цифровые фильтры-фильтры PCM:

Sharp Roll Off, Slow Roll Off, Short Delay Sharp, Short Delay Slow, Low Dispersion, off

Цифровые фильтры — Частоты среза DSD:

Узкий: 39 кГц (при 2,8 МП), 78 кГц (5,6 МП), 156 кГц (при 11,2 МП) или 312 кГц (при 22,5 МП)
Широкий: 76 кГц (при 2,8 МП), 152 кГц (5,6 МП), 304 кГц (11,2 МП) или 608 кГц (22,5 МП)

---

USB (сзади):

Порт USB B, USB 2.0, передача в асинхронном режиме, массовая передача

Совместимое программное обеспечение:

TEAC HR Audio Player (Windows, Macintosh)

КОАКСИАЛЬНЫЙ цифровой (сзади)

Контакт RCA × 1 (позолоченный)

Уровень входного сигнала

0.5Вп-п

Входное сопротивление

75 Ом

Оптический цифровой (задний):

TOS-link × 1

Входной уровень

от -24,0 до -14,5 дБм, пик

Коаксиальный цифровой (передний):

1/8 дюйма (3,5 мм) mini × 1 (в сочетании с оптическим цифровым входом, определяется автоматически)

Входной уровень

0,5 В (размах)

Входное сопротивление

75 Ом * 1/8 дюйма Mini — переходной кабель RCA в комплекте.

Оптический цифровой (передний):

1/8 дюйма Mini Optical × 1 (в сочетании с коаксиальным цифровым входом, определяется автоматически)

Входной уровень

-24.От 0 до -14,5 дБм пик

Входное сопротивление

24 кОм

Входная чувствительность

130 мВ

Bluetooth®

версия 4.0

Класс выходной мощности

Класс 2 (диапазон: прибл. 33 фута / 10 м)

Поддерживаемые профили

A2DP, AVRCP

Защита содержимого

SCMS-T

Поддерживаемый кодек

LDAC ™, Qualcomm® aptX ™ HD, aptX ™, AAC, SBC

Количество сопряженных устройств

максимум 8 устройств

---

XLR симметричный:

XLR × 1 пара (позолоченные)

Выходной уровень

Фиксированный (0 дБ), фиксированный (+6 дБ), регулируемый, выход выключен (по выбору)

Максимальный выходной уровень

2.0 В среднеквадр. (1 кГц, полная шкала, на 10 кОм, когда установлено фиксированное значение (0 дБ))
4,0 В среднекв. (1 кГц, полная шкала, на 10 кОм, когда установлено на фиксированное значение (+6 дБ))
12,0 В среднекв. (1 кГц, полная шкала, на 10 кОм , если задано значение переменной)

Выходное сопротивление

188 Ом

Несимметричный RCA:

Вывод RCA × 1 пара (позолоченный)

Выходной уровень

Фиксированный (0 дБ), фиксированный (+6 дБ), регулируемый, выход выключен (по выбору)

Максимальный выходной уровень

2,0 В среднеквадр. (1 кГц, полная шкала, на 10 кОм, когда установлено фиксированное значение (0 дБ))
4.0 В среднеквадр. (1 кГц, полная шкала, на 10 кОм, когда установлено фиксированное значение (+6 дБ))
6,0 В среднеквадр. (1 кГц, полная шкала, на 10 кОм, когда установлено переменное)

Выходное сопротивление

150 Ом

---

Разъем 1:

1/4 дюйма (3,5 мм) стерео разъем TRS × 1 (позолоченный)
Наконечник: ГОРЯЧИЙ, Кольцо: ХОЛОДНЫЙ, Гильза: НЗ (ЗЕМЛЯ)
Наконечник: ГОРЯЧИЙ, Кольцо: ХОЛОДНОЕ, Гильза : NC (GND)

Разъем 2:

4,4 мм 5-контактный Pentaconn × 1 (позолоченный)
Наконечник: L +, Ring1: L-, Ring2: R +, Ring3: R-, Гильза: GND

Максимальная мощность:

500 мВт + 500 мВт (на 32 Ом)
Симметричный: 700 мВт + 700 мВт (на 32 Ом)
Несбалансированный: 500 мВт + 500 мВт (на 32 Ом × 1) / 350 мВт + 350 мВт (на 32 Ом × 2)
Активное заземление: 500 мВт + 500 мВт (на 32 Ом)

Поддерживаемые импедансы:

от 16 до 600 Ом

---

Внутренние часы:

кварцевый генератор

Количество часов:

2 (44.1 кГц и 48 кГц)

Вход внешних часов:

Разъем:

BNC (позолоченный)

Входная частота:

10 МГц

Входное сопротивление:

50 Ом

Входной уровень:

Прямоугольная волна: эквивалентно уровням TTL Синусоидальная волна: от 0,5 до 1,0 В среднекв.

---

Частотная характеристика:

От 10 до 80 000 Гц (+ 1 / -3 дБ, вход PCM 192 кГц, выход RCA, цифровой фильтр выключен)

Полный коэффициент гармонических искажений:

0.002% или меньше (вход PCM 192 кГц, выход RCA, цифровой фильтр выключен)

Отношение сигнал / шум:

110 дБ или выше (вход PCM 192 кГц, выход RCA, цифровой фильтр выключен)

---

Источник питания США:

AC 120V 60Hz

Источник питания Великобритания:

220-240 В переменного тока, 50 Гц

Потребляемая мощность:

18 Вт (0,4 Вт в режиме ожидания)

Принадлежности в комплекте:

Кабель питания, переходной кабель с мини-штекером RCA, пульт дистанционного управления (RC-1330), 2 батарейки AAA для пульта дистанционного управления, подушки на 3 ножки, руководство пользователя (с гарантией)

Размеры

290 (Ш) × 84.5 (В) × 248,7 (Д) мм / 11,4 дюйма (Ш) × 3,3 дюйма (В) × 9,8 дюйма (Г)

Вес

4,2 кг / 9,3 фунта

D3 24-битный ЦАП / усилитель для наушников — Audioengine

Тип ЦАП
USB

Вход
USB-аудио

Цифро-аналоговый преобразователь
AKM4396

Режим передачи USB
Двойные асинхронные часы

USB-контроллер
TI1020B

Класс USB-устройства
Тип 1.1 или выше

Входная битовая глубина
16 бит, 24 бит (повышенная частота дискретизации до 24 бит)

Входная частота дискретизации
48,1–96 кГц собственное воспроизведение
188,2 и 192 кГц с повторной дискретизацией на 96 кГц

Выход
Аналоговый стерео мини-джек 3,5 мм

Полный выходной уровень
2,0 В RMS

Выходное сопротивление
2 Ом

Рекомендуемый диапазон импеданса наушников
от 10 Ом до 10 кОм

Усилитель для наушников
LME49726

Частотная характеристика
10 Гц-25 кГц (+/- 0.5 дБ)

SNR
(от 0 до 20 кГц)> 110 дБ

THD + N
(1 кГц FS 96kS / s) Перекрестные помехи
-110 дБ

Требования к питанию
USB 5V DC, 200mA

Фильтр питания USB
2-ступенчатое резервное регулирование

Размеры продукта
2,5 × 0,75 × 0,375 ″ (65x20x10 мм)

Масса брутто
0,5 кг (1,0 фунта)

Окружающая среда
Рабочая температура: от 32 до 95 градусов по Фаренгейту
Нерабочая температура: от -4 до 113 градусов по Фаренгейту
Относительная влажность: от 5 до 95% без конденсации

Принадлежности, входящие в комплект
Переходный кабель с 1/8 ″ на 1/4 дюйма
Руководство по установке
Чемодан с продуктом

Внутренний преобразователь D3
Сердцем D3 является ЦАП AK4396, который известен своим низким уровнем шума и высокой точностью воспроизведения.Благодаря высокому соотношению сигнал / шум AK4396 и дополнительным преимуществам преобразования и фильтрации источника питания с двойным резервированием, D3 демонстрирует впечатляющие характеристики низкого шума и низких искажений. D3 может обрабатывать цифровой звук с любой глубиной цвета до 24 бит и любой частотой дискретизации до 192 кГц. D3 дополняет (повышает дискретизацию) всю битовую глубину внутренне до 24 бит, таким образом достигая более высокого отношения сигнал / шум.

D3 Усилитель для наушников
D3 содержит высокопроизводительный усилитель для наушников на базе малошумящего операционного усилителя LME49726.Этот усилитель способен обеспечить высококачественный звук с низким сопротивлением и выходное напряжение 2 В, что позволяет легко управлять широким спектром наушников, удовлетворяя потребности даже самых требовательных любителей наушников. Стереовыход D3 с релейным управлением также можно подключить к любой системе с аналоговым аудиовходом, например к динамикам с питанием от Audioengine.

D3 Power
D3 питается напрямую от шины USB, и питание проходит через два этапа регулирования, чтобы гарантировать, что колебания мощности шины USB не влияют на качество звука.Этот источник питания с низким уровнем шума и пульсациями расположен на отдельной печатной плате для дополнительной изоляции и управления температурой.

D3 Регулятор громкости
Громкость регулируется из операционной системы компьютера и реализована в D3 как аналоговый регулятор громкости с цифровым управлением.

Руководство для начинающих: что такое USB-ЦАП? — Все, что вам нужно знать!

Обновления

• 17.02.19.
• 10.02.20. Добавлено видео обсуждение.
• 21.02.21. Очистка статьи / ссылки.

Публикация 3256 слов, прибл. 7-8 мин. прочитать

Это 9-я часть из серии о различном студийном оборудовании, о том, что оно делает и как его выбирать!

1. Как выбрать студийные наушники
2. Как выбрать усилитель для наушников
3. Как выбрать микрофон
4. Как выбрать MIDI-клавиатуру
5. Как выбрать поворотный стол (скоро)
6. Что такое студийные мониторы?
7. Для чего нужен аудиоинтерфейс?
8. Что делает аудиомикшер?
9. Что такое звуковая карта?
10. Что такое USB-ЦАП? (Вы здесь)

Привет, друг, и добро пожаловать на борт !!

Так что же такое ЦАП с усилителем USB? Прежде чем мы начнем, перекусите, сядьте и расслабьтесь, потому что…

Вы пришли в нужное место !!

Что я принесу вам в этой статье

Моя цель в этой и каждой статье, которую я пишу, быть как можно более подробной и полной о том, что я знаю.Сегодняшняя оценка попытается отделить весь вопрос от А до Я и ничего не упустить. К тому времени, когда вы закончите, вы должны хорошо понимать, что такое ЦАП, почему он важен и стоит ли вам вообще его покупать!

Думайте об этом как об информативной статье / руководстве по покупке. Он будет приливом и отливом со временем!

Мы также рассмотрим, что делает усилитель, но в целом это менее важно, чем концепция ЦАП. Держись!

---

Содержание

---

Введение

Что такое ЦАП?
Почему важен ЦАП?
Вам нужен ЦАП?
Что такое усилитель?
Усилители, ЦАП, Комбо и все, что между ними
Некоторые отличные комбинации усилителей / ЦАП
Отличные автономные усилители
Отличные автономные ЦАП
Подключение
Заключительное слово

А теперь, без лишних слов, приступим!

---

Введение

---

Одна из самых запутанных вещей для энтузиаста наушников, любителя или даже начинающего аудиофила — это концепция ЦАП.Если вы новичок, это почти как иностранный язык.

Проблема мира аудиофилов в том, что люди редко объясняют вещи так, чтобы они имели хоть какой-то смысл. Это всего лишь мое мнение, основанное на многолетнем чтении форумов, статей, обзоров и всего остального. Когда я что-то читаю, я хочу, чтобы это было организовано и кратко. Множество маркеров и т. Д. Просто изложите это так, чтобы логически привлекать мои чувства и не оставлять у меня ощущения, что мне нужно убраться в доме.Вы когда-нибудь чувствовали себя так, как будто были в таком замешательстве, и единственным выходом было вычистить вещи и стать организованными? Это я точно. Как только все будет на месте, я смогу лучше сосредоточиться. То же самое, когда вы что-то читаете.

Человек знает, о чем он говорит, но если его, но его методология беспорядочная, это просто не сработает. Либо они все ожидают, что вы уже все знаете, либо они объяснят это расплывчато и упустят важные детали и концепции, понятные среднему человеку.

Технический жаргон, хотя и отлично подходит для ботаников и инженеров, ничего не делает для человека, который действительно хочет понять, что происходит, упрощенно. Вот где я и начинаю. Чтобы по-настоящему понять концепцию, вы должны разбить ее на части и добраться до корня того, что на самом деле происходит. Сегодня мы и сделаем это!

Вернуться к началу

Давайте займемся этим ..

---

Что такое ЦАП?

---

Проще говоря, DAC — это цифро-аналоговый преобразователь.Он преобразует цифровой сигнал с вашего ПК в аналоговый звук, который вы слышите. Ваш компьютер понимает это как двоичный язык в виде единиц и нулей.

Эти два процесса в основном происходят всегда в зависимости от того, что вы делаете.

• Если вы слушаете музыку, информация постоянно конвертируется для вас в реальном времени.
• Если вы записываете свой голос, ваш компьютер преобразует аналоговый сигнал в цифровой для целей редактирования, эквалайзера, воспроизведения и т. Д.

Это делается путем определения приоритетов и последующего квантования этих цифровых единиц и нулей как отдельных отдельных значений, с фиксированной скоростью и указанного размера. Каждый фрагмент данных содержит параметры, которые используются для точного воспроизведения звука. Затем ваш компьютер копирует исходные значения и воспроизводит их в том же порядке , и , со скоростью , с которой они были захвачены.

По сути, производит точную копию звука.

С ума сойти, правда?

Итак, компьютер в основном использует строку этих двоичных цифр для описания информации, которую он получает. Те же самые цифры в конечном итоге образуют биты, отсюда мы и получили термин «битовая глубина». Чем выше битовая глубина, тем точнее и точнее будет воссоздание исходного звука. Связано: Битовая глубина в зависимости от частоты дискретизации.

Меньшая битовая глубина означает, что теряется больше информации, что способствует более низкому качеству звука.

Теорема Найквиста-Шеннона

В записи 24 бит / 96 кГц — это почти все, что вам когда-либо понадобится.Почему? Потому что наука!

Теорема выборки Найквиста-Шеннона гласит, что верхняя величина фрагмента цифрового звука будет превышать половинной частоты дискретизации.

Это означает, что даже на 96 кГц вы все равно будете получать только 48. Учитывая, что средний человек не слышит даже 20 кГц, значения частоты дискретизации немного переоценены.

Я бы сказал, что битовая глубина намного важнее. 24-битная запись может содержать до 16 777 216 отдельных значений, а 16-битная — только около 65 536 .Это на самом деле имеет большее значение, учитывая то, что мы затронули выше. Чем ниже битовая глубина, тем больше информации теряется. Это действительно так просто!

По моему опыту, вы, , можете на самом деле услышать четкую разницу между 16-битным файлом и 24-битным. Это не ошеломляет, но для вас это важно. Вам гораздо больше понравится слушать 24-битные записи с хорошими наушниками и усилителем. С такими наушниками, как Focal Utopia, это на грани волшебства. Подробнее: Обзор Focal Utopia!

Вернуться к началу

Видео Обсуждение

Не забудь оставить мне немного любви! <3

Итак, теперь, когда мы действительно знаем, что такое ЦАП, давайте выясним, почему это так важно!

---

Почему важен ЦАП?

---

ЦАП важен, потому что он отвечает за преобразование цифрового сигнала в то, что мы действительно можем слышать! Многим людям нравится непреднамеренно уделять больше внимания усилителю, но на самом деле важен ЦАП.

Но немного поговорим об усилителях ..

Например, у моего Lenovo T510 хреновый внутренний ЦАП. По сути, это означает, что если бы я просто подключил наушники, у меня не было бы ничего хорошего. При плохой конверсии может случиться многое:

• Шум / статика
• Помехи
• Выход малого объема
• В целом плохой звук

Чтобы доказать свою точку зрения, я провел тест. Я использовал внутреннюю звуковую карту своего ноутбука в качестве ЦАП.

Я подключил RCA к мини-кабелю к разъему 3,5 мм на боковой стороне задней панели моего Schiit Magni. Моей целью было посмотреть, приведет ли усиление сигнала от встроенной звуковой карты к приличному звуку. Что такое звуковая карта?

Краткий ответ: Нет. Ржу не могу.

Не только звук был плохим, но и с Magni мне приходилось включать переключатель усиления и увеличивать громкость до упора, чтобы что-то услышать. Вы можете понять, почему так важно инвестировать в хороший ЦАП.Мой ноутбук вообще не справлялся с преобразованием сигнала.

Это то, что может сделать за вас выделенный ЦАП. Он обеспечивает чистое преобразование, достойное даже при ампер. Проблема со старыми технологиями заключается в том, что производители редко уделяют основное внимание звуку.

Сейчас времена сильно изменились. Вам может понадобиться , а может и не потребоваться Amp + DAC в зависимости от:

• Речь идет о ваших наушниках.
• Качество ваших устройств внутреннего ЦАП.

Это так летать.

К счастью, по мере развития технологий компании, как правило, предоставляют довольно хорошие внутренние ЦАП для большинства оборудования. У моего LG-X зарядка приличная, но я все же предпочел бы иметь отдельный усилитель / ЦАП, например, Audioquest Dragonfly Red. Подробнее об этом позже!

Вернуться к началу

Давайте углубимся в подробности ..

---

Нужен ли вам ЦАП?

+ наушники и чувствительность

---

Я читал в Интернете, что некоторые даже не могут отличить отдельный усилитель / ЦАП от усилителя.просто подключив наушники к iPhone. Вкладываете ли вы что-то отдельное или нет, полностью зависит от вашей уникальной ситуации или .

Хороший способ узнать это — просто попробовать! Я думаю, что многие люди зацикливаются на желании что-то купить, когда они даже не оценили должным образом самостоятельно. Если вы подключаете к телефону наушники, и они не достигают максимальной громкости (звучит неприемлемо для вас), возможно, вам нужно что-то еще. Стандарт громкости составляет около 110 дБ.

Чрезвычайно важно знать кое-что о ваших наушниках, прежде чем покупать отдельный усилитель и ЦАП, даже если вы находите ваши банки достаточно громкими.

1. Импеданс наушников
2. Чувствительность наушников

Я написал отдельные статьи по обоим, но я быстро сокращу их для вас. Обязательно ознакомьтесь с ними, чтобы получить более подробный обзор!

Вернуться к началу статей!

• Рейтинг импеданса — это просто комбинированное сопротивление и реактивность, которые наушники представляют усилителю в качестве электрической нагрузки.С точки зрения непрофессионала это просто означает, насколько они сопротивляются желанию играть достаточно громко. Чем выше число, тем сильнее они сопротивляются. Вот почему так важно иметь усилитель, обеспечивающий достаточное количество мощности как для их уровня импеданса, так и для рейтинга чувствительности.
• Чувствительность — это показатель эффективности наушников на уровне с использованием получаемой мощности . Если у вас наушники с низкой чувствительностью, то они на меньше, чем на , и им потребуется больше мощности от усилителя.Если у вас есть наушники с высокой чувствительностью, они будут на эффективнее, чем на , и потребуют меньше энергии от усилителя. Вообще говоря, все выше 100 дБ считается высоким, а что-либо около 97 дБ и ниже не очень эффективно. HD600 — хороший пример наушников, которым требуется мощность 97 дБ и сопротивление 300 Ом.

Это относительно простой способ взглянуть на это. В большинстве случаев число чувствительности намного важнее, чем сопротивление наушников.Что вам действительно нужно знать, так это насколько эффективны рассматриваемые наушники. Это позволит вам оценить, нужны ли вам отдельные усилитель и ЦАП.

• Низкая чувствительность (97 дБ и ниже) = Запланируйте покупку усилителя / ЦАП.
• Более высокая чувствительность (100 дБ и выше) = Вероятно, она вам не понадобится: она может улучшить качество звука в зависимости от того, какой из них вы выберете.
• Если у вас есть наушники с 98 дБ или 99 дБ, посмотрите на импеданс.Если импеданс ниже 100, вы, вероятно, сможете обойтись без усилителя. Однако каждый случай индивидуален, и это не высечено на камне. Вам просто нужно поэкспериментировать. 🙂

Вернуться к началу

При этом…

---

Что такое усилитель?

и как это связано с ЦАП

---

Усилитель только усиливает этот сигнал от ЦАП до приемлемого для прослушивания уровня.

Из приведенного выше примера вы можете понять, почему наличие усилителя и плохого ЦАП по сути бесполезно.Все, что я делал, это усиливал плохое преобразование с внутреннего ЦАП / звуковой карты моего ноутбука.

К счастью для нас, различия в автономных ЦАП довольно незначительны, и почти каждый выделенный ЦАП , с которым я имел опыт, звучал изумительно.

Тем не менее, вы действительно не можете иметь одно без другого. В этом смысле оба становятся чрезвычайно важными.

Вернуться к началу

Итак, вам может быть интересно, какие у вас есть варианты на данный момент и как вы можете все подключить.

---

Усилители, ЦАП и комбо

И все, что между

---

При принятии решения у вас есть 2 варианта:

1. Комбинированный усилитель / ЦАП. И то, и другое объединено в одно целое.
2. Отдельный усилитель + отдельный ЦАП. Для этого потребуются дополнительные кабели. Мы скоро займемся этим.

Сначала поговорим о USB-ЦАП, который в большинстве случаев поставляется со встроенным усилителем. По сути, это комбо. Вам не придется беспокоиться о разной проводке и тому подобном.Все комбо усилителя / ЦАП, которые я демонстрировал, поставляются как минимум с USB-кабелем для подключения к вашему компьютеру.

Кабель — это все, что вам нужно! Имейте в виду, что в некоторых случаях вам может потребоваться перейти на веб-сайт компании для загрузки драйвера. Ничего страшного.

Например, я только что получил iDSD Black Label от ifi для демонстрации. Когда я подключил его к ноутбуку, устройство не было распознано. Нормально. Было бы неплохо с их стороны указать, что требуется загрузка драйвера, но я отвлекся.

С 99% усилителей / ЦАП у вас не будет проблем. Для iDSD я просто зашел на сайт ifi и загрузил последнюю версию драйвера для своего ПК. После этого все заработало как шарм!

В некоторых случаях вам вообще не понадобится драйвер!

Audioengine D1 — отличный пример комбинированного усилителя / ЦАП, который действительно работает по принципу plug and play и не требует драйвера. Всегда. Если этого было недостаточно для покупки, ну что ж:

• Он также оснащен входом Optical / Toslink для игровых консолей.
• Он имеет RCA / аналоговые выходы для подключения к студийным мониторам. Что такое студийные мониторы?
• Имеет вход USB для подключения к ПК / ноутбуку.

Практически универсальный инструмент! Вы можете использовать его для питания мониторов, прослушивания музыки или игр с консоли / ПК. У меня была возможность продемонстрировать одну из них, и я влюбился в нее. Подробнее: Обзор Audioengine D1 | САМЫЙ УНИВЕРСАЛЬНЫЙ УСИЛИТЕЛЬ / ЦАП?

---

Что замечательно в некоторых USB-усилителях / ЦАП, так это то, что они также могут функционировать как просто ЦАП.

Например:

Вы можете запустить RCA в mini от чего-то вроде FiiO E10K до задней части Magni. Просто подключите конец 3,5 мм к линии выхода E10K, а вилки — к задней части Magni.

Вуаля! E10K, будучи еще и усилителем, теперь работает как ЦАП. Просто поверните ручку регулировки громкости, чтобы включить его, а затем используйте Magni как свой настоящий усилитель.

Всегда приятно иметь и усилитель, и ЦАП в одном устройстве, потому что это означает, что вам не нужно выяснять, какие провода вам понадобятся.

Вернуться к началу

Давайте взглянем на несколько хороших комбинаций!

---

Рекомендуемые комбинации усилителей / ЦАП

Все они имеют вход USB!

---

Мы коснулись пары выше, но вот некоторые из моих любимых:

• Бюджет — FiiO E10K. Обеспечивает в общей сложности 200 мВт мощности. По-прежнему будет относительно легко приводить в действие HD600 / 650. Не рекомендуется использовать с этим усилителем все, что имеет чувствительность ниже 97 дБ.Сока просто не хватит. Подробнее: Обзор FiiO E10K USB DAC!
• Шаг вперед — Audioquest Dragonfly Red. Это, наверное, мой любимый универсальный предмет снаряжения, поскольку он очень удобен и помещается где угодно. Как и cMoy, вы можете использовать его со своим телефоном, но для этого нужен адаптер. Тем не менее, я считаю его более компактным, чем cMoy, поскольку он меньше и менее громоздкий. Подробнее: Audioquest Dragonfly Red Review
• Самый универсальный — Audioengine D1. Мы немного об этом поговорили вкратце. Наверное, мой любимый универсальный предмет, который можно использовать по-разному. Настоятельно рекомендуется для игр! Подробнее: Обзор Audioengine D1
• Еще один шаг вперед — Элемент JDS Labs. Это стоит около 350 долларов и звучит безупречно. Мне нравится то, что он напоминает небольшой проигрыватель винила. Он выглядит уникально и, к тому же, чрезвычайно мощным, питает практически любые наушники. Подробнее: JDS Labs Element Review
• Конец игры — Chord Mojo. Для меня это потолок качества, и это больше всего, что кому-либо когда-либо понадобится в том, что касается комбо усилителей / ЦАП. Это, безусловно, лучшее, что я слышал, и он действительно заставляет вашу музыку звучать лучше, чем любая из вышеупомянутых моделей. Не могу сказать достаточно хороших слов об этом. Подробнее: Обзор ЦАП Chord Mojo!

Вернуться к началу

Давайте поговорим об автономных усилителях!

---

Большой автономный усилитель

---

JDS Labs Цель 2.

Четкий, как и его звук.

Идеальное настольное решение с огромной мощностью и небольшой занимаемой площадью. Он имеет чистый, четкий звук, который также улучшит звуковую сцену в ваших наушниках. Что такое звуковая сцена?

---

Schiit Magni 3.

Знаменитый «Schiit Stack»

У меня все еще есть 2, но между ними нет большой разницы. 3 действительно обеспечивает большую мощность, но на самом деле она больше не нужна. Для ясности, Magni 3 выдает 430 мВт при сопротивлении 300 Ом по сравнению с260 мВт для Magni 2. Sennheiser HD600 при 97 дБ требуется всего 20 мВт для работы на максимальной громкости. Так что, как видите, немного перебор. Тем не менее, я полагаю, что если бы у вас были действительно дорогие наушники, требующие гораздо большей мощности, Magni 3 был бы отличным вариантом. Проблема в том, что большинству обычных людей 430 мВт не понадобится ни для чего, кроме соревнований по уколу. Ха-ха. Еще отличный усилок. Чистый, нейтральный и т. Д.

Вернуться к началу

А как насчет отличных автономных ЦАП?

---

Отличные автономные ЦАП

---

Великих ЦАПов пруд пруди.Я бы не стал слишком беспокоиться о том, с чем вы идете. Разница между ЦАП за 100 долларов и ценой за 200 долларов в значительной степени незначительна. Я действительно обнаружил, что Cambridge Audio DAC Magic 100 кажется немного чище, чем что-то вроде Modi, но это вполне могло быть моим воображением.

Здесь я сравнивал Audioengine D1 с Objective 2, на этот раз соединив его с DAC Magic 100.

Вот несколько хороших, о которых вы должны помнить:

• Schiit Modi. Хорошо сочетается с Magni, а также с Objective 2.Это кабели, которые вам понадобятся, если вы хотите соединить их с объективом. Если вы хотите соединить его с Magni, вам понадобятся эти кабели.
• JDS Labs OLDAC. Это пара, которую вы должны использовать, если вы планируете получить цель 2. Она поставляется как отдельная, или вы можете приобрести комбо. Вы также можете купить OLDAC с оптическим устройством для игровых целей.
• Cambridge Audio DAC Magic 100. Это отличный универсальный вариант, так как он имеет RCA / аналоговый, USB, оптический / Toslink и S / PDIF.Чрезвычайно универсален и звучит потрясающе!

Вернуться к началу

Посмотрите на графику, как это подключить!

---

Подключение усилителя + ЦАП

Графика любезно предоставлена ​​Home Studio Basics (Me). Поделись, пожалуйста!

---

Вернуться к началу

Просто подключите RCA к mini для RCA к RCA для чего-то вроде Magni. Объектив 2 использует линейный выход.

---

Заключительное слово

---

Вот таблица всех комбинаций усилителей / ЦАП, которые мы обсуждали сегодня (я не смог найти Element на Amazon).Моя личная рекомендация для большинства людей — это Dragonfly Red. Невероятная инвестиция!

Предварительный просмотр

Лучший бюджет Лучший портативный Лучший в целом

Титул

FiiO E10K USB DAC и усилитель для наушников (черный)

AudioQuest — ЦАП / усилитель для наушников DragonFly Red USB

Chord Mojo Black ЦАП / усилитель для наушников

Требуется драйвер?

Без драйверов с MAC OS X и Linux, требуется драйвер для ОС Windows

Входы

1x Micro USB, 1x 3.Разъем 5 мм (коаксиальный), 1x оптический Toslink, 1x вход для порта зарядки Micro USB

Лучший бюджет

Предварительный просмотр

Титул

FiiO E10K USB DAC и усилитель для наушников (черный)

Лучший портативный

Предварительный просмотр

Титул

AudioQuest — ЦАП / усилитель для наушников DragonFly Red USB

Лучший в целом

Предварительный просмотр

Титул

Chord Mojo Black ЦАП / усилитель для наушников

Требуется драйвер?

Без драйверов с MAC OS X и Linux, требуется драйвер для ОС Windows

Входы

1x Micro USB, 1x 3.Разъем 5 мм (коаксиальный), 1x оптический Toslink, 1x вход для порта зарядки Micro USB

Ну, на сегодня все, ребята! Надеюсь, вы получили ценную информацию по этому полностью загруженному вопросу: что такое USB-ЦАП?

Я ответил на ваш вопрос? Вам нужны дополнительные разъяснения по чему-либо? Дай мне знать!!

Вопросы? Комментарии? Запросы? Я что-то пропустил? Дайте мне знать в комментариях ниже или свяжитесь со мной !! Я хотел бы получить известие от вас…

А пока, всего наилучшего и дай бог…

-Stu

[Xtr @ Ba $ eHitZ]

Не можете решить, какие наушники купить? Заинтересованы в полном руководстве для покупателей, в котором представлены более 40 лучших вариантов на рынке? Нажмите на лучшие наушники для аудиофилов, чтобы узнать больше !!

Не забудьте также заглянуть на мою страницу «Обзоры и ресурсы», чтобы увидеть больше полезных и информативных статей!

Вернуться к началу

.
