Как узнать где плюс, а где минус на проводах без мультиметра. Какие есть простые способы определить полярность источника питания в домашних условиях. Как проверить полярность проводов подручными средствами.
Проблема определения полярности проводов
При работе с электроникой и электротехникой часто возникает необходимость определить полярность проводов или источника питания. Неправильное подключение может привести к выходу из строя оборудования. Но как быть, если под рукой нет специальных измерительных приборов? В этой статье рассмотрим несколько простых способов определения полярности проводов в домашних условиях.
Определение полярности с помощью воды
Один из самых простых способов определить, где плюс, а где минус — использовать обычную воду. Для этого понадобится:
- Емкость с водой (стакан, кружка)
- Два провода от источника питания
Порядок действий:
- Налейте воду в емкость
- Опустите оба провода в воду на расстоянии 2-3 см друг от друга
- Наблюдайте за реакцией
На отрицательном проводе (катоде) будут выделяться пузырьки водорода. Это происходит из-за электролиза воды. Таким образом, провод с пузырьками — это минус, а без пузырьков — плюс.
Использование картофеля для определения полярности
Еще один оригинальный способ — использовать обычный картофель. Для этого метода потребуется:
- Сырая картофелина
- Нож
- Два провода от источника питания
Порядок действий:
- Разрежьте картофелину пополам
- Вставьте оба провода в мякоть на расстоянии 2-3 см
- Подождите 5-10 минут
- Осмотрите место вокруг проводов
Вокруг положительного провода (анода) образуется зеленоватое окрашивание. Это происходит из-за окисления меди. Таким образом, провод с зеленым ореолом — это плюс.
Определение полярности с помощью светодиода
Светодиод — отличный индикатор полярности, так как он светится только при правильном подключении. Для этого способа понадобится:
- Светодиод
- Резистор на 1-2 кОм
- Провода от источника питания
Порядок действий:
- Подключите резистор последовательно к одному выводу светодиода
- Соедините свободный вывод резистора с одним проводом источника питания
- Второй вывод светодиода подключите ко второму проводу
- Если светодиод загорелся — полярность определена правильно
- Если не горит — поменяйте провода местами
Длинный вывод светодиода — это анод (плюс), короткий — катод (минус). Таким образом, провод, подключенный к длинному выводу — положительный.
Использование компьютерного вентилятора
Обычный вентилятор от компьютера также может помочь определить полярность. Для этого метода потребуется:
- Вентилятор от компьютера
- Провода от источника питания
Порядок действий:
- Подключите провода от источника к контактам вентилятора
- Если вентилятор начал вращаться — полярность определена верно
- Если не вращается — поменяйте провода местами
Обычно красный провод вентилятора — это плюс, а черный — минус. Таким образом, провод источника питания, подключенный к красному проводу вентилятора — положительный.
Определение полярности в автомобиле
В автомобильной электрике также часто возникает необходимость определить полярность проводов. Вот несколько способов:
- По цвету изоляции: красный обычно плюс, черный — минус
- С помощью контрольной лампы: подключите лампу к «массе» автомобиля, вторым концом касайтесь проводов — загорится на положительном
- Мультиметром в режиме вольтметра: черный щуп на массу, красным касайтесь проводов — покажет напряжение на плюсовом
Важно соблюдать осторожность при работе с автомобильной проводкой, так как неправильное подключение может вывести из строя электронику.
Меры предосторожности при определении полярности
При использовании описанных методов важно соблюдать следующие меры безопасности:
- Не превышайте допустимое напряжение для выбранного метода
- Используйте защитные перчатки при работе с оголенными проводами
- Не касайтесь руками оголенных участков под напряжением
- При работе с автомобильной электрикой отключите аккумулятор
- Не проводите эксперименты с неизвестными источниками питания
Соблюдение этих простых правил поможет избежать поражения электрическим током и повреждения оборудования.
Заключение
Существует множество простых способов определить полярность проводов без использования специальных приборов. Выбор конкретного метода зависит от доступных материалов и типа источника питания. Важно помнить о мерах предосторожности при работе с электричеством. При наличии сомнений лучше обратиться к профессиональному электрику.
USB Type-C: как он устроен и откуда взялся
Сейчас, в 2022 году, разъём USB Type-C стал стандартом для большинства новых устройств. Ноутбуки, телефоны, внешние жёсткие диски, камеры, микрофоны — всё это можно подключить через один и тот же разъём, и всё будет работать. Рассказываем, как это возможно и каков был инженерный путь.
⚠️ Мы в этой статье намеренно не разделяем понятия «физический разъём» и «логический порт» — это здесь не нужно. Но в реальности физические интерфейсы отдельно, логические порты — отдельно.
До USB: зоопарк форматов
На заре появления персональных компьютеров было много разных портов:
- DIN-порты для клавиатур;
- PS/2 для клавиатур и мышей;
- LPT для подключения принтеров и сканеров;
- COM-порт (последовательный) для разных других устройств;
- SCSI-порты для специализированного оборудования.
Обычно эти порты появлялись и исчезали вслед за модой в тот конкретный год. Это был зоопарк: сегодня тебе есть к чему подключить принтер, а завтра ты покупаешь новую материнскую плату, а на ней уже нет такого порта.
В те же давние времена была проблема надёжности: некоторые порты не предназначались для горячей замены устройства. Нельзя было просто так выдернуть один кабель и воткнуть другой. Ходили легенды, что если подключить клавиатуру с разъёмом PS/2 к работающему компьютеру, можно спалить материнскую плату. Мы в своё время не рисковали.
Первый USB: четыре контакта и отказоустойчивость
Потом инженеры почесали репу и согласились, что не дело это — иметь много разъёмов на разные устройства. Тем более что большинство устройств — цифровые, и им для обмена данными нужны ровно четыре контакта: плюс, минус, отправка данных и получение данных. Зачем нам пятнадцатиштырьковый разъём, если из них задействованы только четыре? Давайте упростим.
И придумали USB:
- Четыре контакта — плюс, минус, отправка данных, получение данных.
- Возможность горячей замены устройства. Можно вынимать и вставлять устройство без вреда для компьютера и устройства.
- В один порт можно отправлять данные от множества устройств (отсюда USB-концентраторы).
Для соединения по этим принципам сначала разработали разъём USB Type-A — плоский прямоугольный разъём, который мы знаем по флешкам. Буква A означает, что этот разъём подсоединяется к ведущему устройству — например компьютеру.
Что такое порт в программировании
В пару к нему сразу сделали разъём USB Type-B — раньше его вставляли в принтеры, сканеры и прочую периферию. Буква B означает, что это разъём для ведомого устройства, которое принимает команды.
Кабель с двумя такими разъёмами называется USB-A — USB-B:
Такой кабель до сих пор нужен для принтеров и МФУПринцип работы USB понравился всем, стандарт стали развивать. Следующую версию разъёма решили сделать поменьше, чтобы его можно было использовать в телефонах и других гаджетах. Так появился сначала USB Type-B mini (он же — mini USB), а потом USB Type-B micro.
Mini USB — самый популярный разъём для автомобильных видеорегистраторов74% современных телефонов с Android заряжаются через разъём micro USBOTG и дополнительный пин

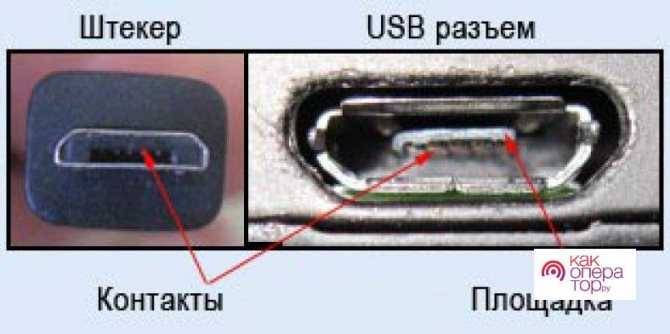

В мини- и микроконнекторах к четырем стандартным контактам добавили еще один.
- Вот у вас есть смартфон. В обычном режиме он может только быть ведомым устройством, то есть заряжаться от розетки и получать команды. Если его подключить к компьютеру, он может открыться как флешка.
- Но если активировать на смартфоне режим OTG, он начинает вести себя как ведущее устройство, и теперь к нему можно подключать ведомые — другие флешки, клавиатуры, мыши и т. д.
- Чтобы этот режим активировать, нужно подать сигнал на дополнительный пин OTG. Для этого были созданы специальные кабели и переходники, они есть в коробках ко многим смартфонам.
Поэтому в спецификации для мини- и микроконнекторов уже не четыре пина, а пять. А вот с обратной стороны на USB Type A всё ещё четыре.
USB 2.0: быстрее, но тот же разъем
По спецификации первый USB-протокол поддерживал скорость обмена данными до 1,5 мегабита в секунду. Так-то по проводу можно было передавать данные быстрее, но контроллеры тогда были не особо шустрыми, поэтому ограничились этим.
Фильм на гигабайт копировался бы на этой скорости более полутора часов.
Потом захотелось иметь скорости повыше, и инженеры допилили контроллеры, не трогая провода и коннекторы. Теперь контроллеры поддерживали скорость до 480 мегабит в секунду — гигабайт можно было слить примерно за 20 секунд.
Для своего времени 480 мегабит в секунду было круто, но постепенно тоже все стали упираться в эту скорость. Сделали следующий шаг.
USB 3.0: новый разъем, который никто не заметил
Инженеры продолжали крутить контроллеры, но добиться существенного прироста скорости уже не смогли. Поэтому они стали переделывать железо: перешли на пять контактных площадок и проводов, по два на отправку и получение плюс один контакт на «землю».
Получилось составное гнездо с обратной совместимостью:
- Если в него вставить коннектор USB 1.0 или 2.0, он будет работать в соответствующих режимах.
- Если вставить новый коннектор с пятью дополнительными контактами, включится режим USB 3. 0.
0.Дополнительные контакты и площадки как бы скрыты в коннекторе, поэтому, если вы сейчас посмотрите на кабель USB 3.0, он для вас ничем не будет отличаться от обычного плоского USB. Но теперь там гораздо больше металла и контактов.
Такой гибридный коннектор и порт позволили дойти до скорости 5 гигабит в секунду, не мешая обратной совместимости со старыми устройствами. Теперь гигабайтовый файл улетал за полторы секунды. Но этого тоже со временем стало мало.
Двусторонние коннекторы
В 2012 году компания Apple представила собственный коннектор и порт Lightning. У него было три особенности:
- Он был довольно шустрым — на уровне актуального на тот момент USB 2.0.
- Он был двусторонним, поэтому коннектор можно было вставить в порт любой стороной.
- Один из контактов отвечал за идентификацию устройства. То есть порт и коннектор могли познакомиться, вообще не затрагивая основной поток данных, который шёл по кабелю.
Работало это очень просто: на коннекторе были контактные площадки с двух сторон — сверху и снизу.
А на приёмнике достаточно было поставить контакты только с одной стороны. Как бы ты ни воткнул коннектор, он всегда подключится к контактам на приёмнике.
| Контакт 1 | Земля |
| 2 | Первая линия + |
| 3 | Первая линия – |
| 4 | Первая линия: идентификация и контроль |
| 5 | Питание (батарея или зарядник) |
| 6 | Вторая линия – |
| 7 | Вторая линия + |
| 8 | Вторая линия: идентификация и контроль |
USB 3.1 и Type-C
Инженеры вдохновились принципом двухстороннего коннектора и реализовали его в следующем поколении USB — 3.1. Так появился разъём и порт USB Type-C (потому что A и B заняты).
Благодаря новому стандарту по таким кабелям можно передавать данные со скоростью до 10 гигабит в секунду, то есть больше гигабайта в секунду.
Фильм на 4 ГБ улетал секунды за 3-4.
С выходом стандарта USB 3.2 инженеры решили пойти ещё дальше и сделать разъём USB Type-C с двух сторон кабеля, дополнительно укрепив разъем невидимыми защелками.
Кабель USB Type-A — USB Type-CДорогой плетеный кабель Satechi с USB Type C с обеих сторон. Конкретно этот кабель обещает скорость 10 Гбит/с и зарядку устройства до 100 ВтПроблемы USB Type-C
Всё звучит круто, но есть несколько неприятных моментов.
Не все кабели Type-C передают данные. Кабели USB Type-A были технически несложными, поэтому их все делали корректно: четыре пина с одной стороны соединяли с четырьмя пинами с другой. Любой кабель Type-A — Type-B мог и заряжать устройство, и передавать данные. Нужно было прямо постараться, чтобы найти кабель только для зарядки.
Кабели Type-C производить намного сложнее, поэтому на рынке появились кабели, предназначенные только для зарядки. В них меньше жил, меньше контактных площадок, и они только передают электричество, без данных.
Если вам срочно нужно соединить два устройства по Type C, чтобы перекинуть данные, совершенно не факт, что попавшийся под руку кабель будет передавать данные.
Не все кабели Type-C одинаково заряжают. Разъём Type-C использует в протоколе зарядки Power Delivery: он позволяет по кабелю USB передать ток с напряжением до 48 вольт и 240 ватт — это почти в 25 раз больше, чем по обычному USB. С таким током можно заряжать ноутбуки.
Но гонять много электричества по тонкому проводу довольно опасно, а делать хорошие провода дорого. Поэтому производители могут ограничить ток на своих проводах. Прямо так и пишут в контроллере: «Сквозь меня больше 10 ватт не пропускать». Контроллеры на других устройствах уважают это требование и дают тока в час по чайной ложке. Зарядка будет медленной.
Иногда разъём Type-C, а протокол другой. Пару лет назад компания Intel сделала третью версию своего протокола Thunderbolt на коннекторе USB Type-C.
Thunderbolt — это протокол с безумной скоростью передачи данных, возможностью зарядки устройства, дополнительной поддержкой передачи видео на мониторы и ещё множеством полезных вещей.
И всё бы хорошо, но для Thunderbolt-соединения нужны специальные Thunderbolt-кабели. А у них такие же коннекторы, как у USB Type-C. Легко перепутать.
Если вы купили устройство Thunderbolt и подключили его обычным кабелем, оно не заработает. Если вы подключили Thunderbolt-устройство по Thunderbolt-кабелю к обычному USB-разъёму, оно не заработает.
До Thunderbolt 3 такой проблемы не было, потому что у Thunderbolt 1 и 2 были другие коннекторы, там не перепутаешь. А потом Thunderbolt сделали на USB Type-C, и всё смешалось.
Вы все еще не можете соединить два компьютера. Человечество уже открыло метавселенные, запустило человека в космос и научилась генной терапии, но вы до сих пор не можете просто соединить два компьютера кабелем Type C, чтобы перекинуть друг другу файлик.
Совместимость со старыми форматами
Главный плюс стандарта USB — обратная совместимость. Это значит, что вы можете воткнуть в старый разъём USB 2.0 новое устройство, и всё заработает, наоборот — тоже всё будет ок.
Единственное, скорость передачи данных будет низкая, как в старом протоколе.
Что такое обратная совместимость
Чтобы такое сделать, в USB Type-C сохранили отдельно провода для USB 2.0 и 3.1. То есть через переходник всё заработает. Ну, хоть что-то.
Так как разъём симметричный сверху и снизу, мы нарисовали только верхний ряд контактов. Снизу всё то же самое, только в обратном порядкеЧто дальше
Дальше следите за тем, какой ток можно пропускать сквозь ваш USB-кабель 🙂
Текст:
Михаил Полянин
Редактор:
Максим Ильяхов
Художник:
Алексей Сухов
Корректор:
Ирина Михеева
Вёрстка:
Кирилл Климентьев
Соцсети:
Виталий Вебер
Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.
Содержание
- Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.
- Как узнать где плюс, а где минус на проводах для акустики в штатной проводке. Как определить полярность, не имея приборов
Как определить полярность, не имея приборов- С помощью воды
- С помощью сырого картофеля
- С помощью вентилятора от ПК
- Заключение
- С помощью измерительного прибора
- Использование светодиода
- Совет 2 : Как определить полюса
Как узнать где плюс, а где минус на проводах. Как определить полярность, не имея приборов.
Давайте мы предположим, что вам в руки попался какой-то блок питания постоянного напряжения или аккумулятор.
Но. На нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром, но если у вас его нет под рукой, а нам нужно срочно завести автомобиль или запитать какую нибудь безделушку? Неправильное подключение может вывести из строя сам источник питания, либо питаемый прибор или агрегат. Вот тут то и важно определить полярность источника питания подручными средствами.
В этой статье я о трех простых способах расскажу.
Способ номер 1.
Думаю, это самый простой способ определения полярности. Наливаем в кружку или какую-нибудь емкость воду из под крана или из под лужи, или даже из. Себя. Ну вы поняли. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки. Начинается электролиз воды.
Способ номер 2.
Берем сырую картофелину и разрезаем ее пополам.
Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.
Около плюсового вывода на картошке образуется светло-зеленый цвет.
Способ номер 3.
Думаю, у всех где нить вдалеке завалялся стационарный комп. Ну а кто-то с него сидит и читает эту статейку.
Дк Вот, нам нужна от туда небольшая, но важная деталька — кулер, или в народе его зовут просто вентилятор. Кулер имеет два вывода, а иногда и три. Третий может быть желтый провод — земля. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. В случае если на красном проводе будет плюс, а на черном — минус, то кулер у нас завращается. Кулер используем только тогда, когда мы знаем постоянное напряжение, но не знаем полярность. Он начинает вращаться от 3 вольт. Рассчитан же он на 12 вольт, так что идеально подойдет для проверки 12 вольтовых источников питания. В том случае, если же напряжение больше, чем 12 вольт, резко прикасаемся к его выводам нашими проводами о источника питания и смотрим на движущиеся лопасти.
Внимание! Только в том случае, если же не угадали, то лопасти не вращаются.
В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают.
Как узнать где плюс, а где минус на проводах для акустики в штатной проводке. Как определить полярность, не имея приборов
Как определить полярность неизвестного вам источника питания? Давайте предположим, что вам в руки попался какой-то блок питания постоянного напряжения, батарейка или аккумулятор. Но… на нем не обозначено, где плюс, а где минус. Да, дело быстро решается мультиметром , но что делать, если у вас его нет под рукой? Спокойно. Есть три проверенных рабочих способа.
С помощью воды
Думаю, это самый простой способ определения полярности. Первым делом наливаем водичку в какую-нибудь емкость. Желательно не металлическую. От источника питания с неизвестными клеммами отводим два провода, отпускаем их в нашу водичку и смотрим внимательно на контакты. На минусовом выводе начнут выделяться пузырьки водорода. Начинается электролиз воды.
С помощью сырого картофеля
Берем сырую картофелину и разрезаем ее пополам.
Втыкаем в нее два наших провода от неизвестного источника постоянного тока и ждем 5-10 мин.
Около плюсового вывода на картошке образуется светло-зеленый цвет.
С помощью вентилятора от ПК
Берем вентилятор от компьютера. Он имеет два вывода, а иногда даже три. Третий может быть желтый провод — датчик оборотов. Но его мы все равно использовать не будем. Нас волнуют только два провода — это красный и черный. Если на красном проводе будет плюс, а на черном — минус, то вентилятор у нас будет вращаться
Если же не угадали, то лопасти будут стоять на месте.
Вентилятор используем, если известно, что напряжение источника питания от 3 и до 20 Вольт. Подавать на вентилятор напряжение более 20 Вольт чревато для него летальным исходом.
Заключение
В заключении хотелось бы сказать, что с переменным током эти фишки не прокатывают. А как вы знаете, переменный однофазный ток состоит из двух проводов — фазы и ноля, кто не помнит, как их можно определить, прошу заглянуть вот сюда .
Хочется также пожелать вам, чтобы вы никогда не путали полюсовку, потому что «защиты от дурака» (защиты от переполюсовки) ставят не во всех электронных приборах.
Как узнать где у провода плюс, а где минус обозначения на проводах. Если кабель уже проложен как нанести маркировку
Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено не понятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно где фаза, а где ноль и заземление. Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.
К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.
Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.
В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.
Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.
Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!
Как узнать где плюс, а где минус на проводах без тестера. Определение полярности в отсутствии маркировки
Нередки ситуации, когда в самодельных или прошедших ремонт устройствах сгоревшая ранее подводка заменена проводниками одинакового (нейтрального) цвета.
При этом не очень понятно, как определить плюс и минус, поскольку на рабочей плате обязательная маркировка также отсутствует.
Для того чтобы разобраться с полярностью «обезличенной» подводки, можно сделать следующее:
- Во-первых, обратить внимание на маркировку аккумулятора, у которого должны присутствовать указания на то, где плюс, а где минус;
- Во-вторых, (при её отсутствии) можно воспользоваться специальным прибором (мультиметром), позволяющим определять полярность подачи питающего напряжения;
- В его отсутствие определиться с полярностью источника питания поможет обычный светодиод, имеющийся в хозяйстве практически у любого мужчины.
Рассмотрим каждый из этих приёмов определения полярности тока (и маркировки проводов, соответственно) более подробно.
С помощью измерительного прибора
На любом аккумуляторе или батарейке всегда имеется собственная маркировка, различающая минусовой и плюсовой контакты питающего элемента. В этом случае вопрос о том, как определить полярность подключения решается сам собой.
В отсутствии специального обозначения (при его стирании, например) полярность можно определить с помощью обычного мультиметра, включённого в режим измерения напряжения.
Мультиметр
При пользовании этим приборов всегда нужно помнить о том, что его красный провод или щуп подключается к плюсовой измерительной клемме, чёрный – к минусовому контакту. Если при измерении напряжения с учётом расцветки проводов на индикаторе прибора появляется показание без «минуса» перед цифрами, это значит, что провод красного цвета прибора подсоединён к плюсу аккумулятора или батарейки.
В противном случае (при появлении минуса перед показанием величины напряжения) красный провод оказывается подключённым к противоположному полюсу питания.
Использование светодиода
Перед тем, как определить полярность источника тока, следует вспомнить о том, что у любого светодиода полярность его включения может быть определена следующими двумя способами:
- Во-первых, на одной из его ножек должен быть выступ, свидетельствующий о том, что это плюсовой контакт, и что через него ток втекает в диод;
Дополнительное замечание.
В электричестве существует определённый закон, согласно которому ток втекает через положительный полюс, а вытекает – через отрицательный.
- Во-вторых, можно взять батарейку на 1,5 Вольта с нанесённым на её клеммы обозначением «плюс» и «минус» и подсоединить её к светодиоду. Если он сразу же загорается, это значит, что подключённая к плюсу батарейки ножка является входным для тока контактом, а другая – выходным.
После определения собственной полярности светодиода следует подключить его к аккумулятору со стёртыми обозначениями клемм (через резистор 1,5 кОм). При его загорании зафиксированная ранее ножка диода будет обращена к положительной клемме, а противоположная ей – к отрицательному контакту.
Светодиод
В заключение отметим, что разобраться с полярностью на самой подключаемой к источнику плате можно лишь после исследования её принципиальной или электрической схемы. В случае, когда она очень сложна и не имеет прямых указаний на то, куда втекает электрический ток, а откуда он вытекает, лучше всего обратиться за помощью к специалисту.
Как узнать где плюс, а где минус на проводах в машине. Совет 1: Как определить полярность провода
Полярность провода проще всего определить по обозначениям на источнике напряжения, к которому он подключен. Однако такая возможность не всегда доступна. Это могут быть провода , выходящие из зарядного устройства для автомобильных аккумуляторов, выводы динамических громкоговорителей, провода питания в автомагнитоле. Иногда необходимо узнать, который из нескольких сетевыхфазный, а какой нулевой или, протянутый из одного помещения в другое. В каждом случае существует свое решение этого вопроса.
Вам понадобится
- мультиметр, батарея питания на 3 вольта, индикаторная отвертка, прозвоночный провод.
Инструкция
1
Для определения полярности проводов, выходящих из зарядного устройства, включите мультиметр в режим измерения постоянного напряжения до 20 вольт , черный провод (отрицательный) вставьте в гнездо COM, а красный (положительный) – в гнездо VΩmA.
Подсоедините щупы к клеммам зарядного устройства и включите его. Если на дисплее мультиметра появился знак «минус», значит полярность подключения противоположная, то есть красный щуп подключен к отрицательной клемме, а черный — к положительной клемме зарядного устройства. В случае отсутствия знака «минус» клеммы соответствуют подключенным к ним щупам.
2
Для проверки полярности динамиков кратковременно коснитесь его выводов провода ми от батарейки на 3 вольта. При движении диффузора динамика наружу полярность клемм динамика соответствует полярности батареи. При движении внутрь полярность выводов динамика противоположна полярности батареи.
3
Провода питания в фирменных автомагнитолах легко различить по цвету, который постоянно соответствует своему проводу. Черный цвет у провода , подключаемого к массе или общему «минусу» питания, красный провод – «плюс» питания, подключается к замку зажигания , желтый провод тоже относится к « плюсу » питания, только подключается к аккумулятору.
В любом случае провод с предохранителем является «силовым плюсом» питания.
4
При замене неисправного выключателя не всегда есть возможность обесточить дом или квартиру . В этом случае поможет определить фазный ( опасный ) провод индикаторная отвертка. Она поможет и в том случае, когда при проведении каких либо ремонтных работ вы наткнулись на неизвестный провод.
5
Для прозвонки кабеля с одинаковыми на вид жилами включите мультиметр в режим измерения малых сопротивлений. В случае прозвонки сигнального провода в качестве общего прозвоночного провода можно использовать металлический экран кабеля. С одной стороны кабеля подключите исследуемый провод к экрану, а с другой стороны подсоедините черный щуп к оплетке и касаясь поочередно проводов, найдите замкнутый на экран провод.
Совет 2 : Как определить полюса
Магниты, электромагниты, источники постоянного напряжения и приборы с односторонней проводимостью имеют по два полюса . В первых случаях эти полюса называются северным и южным, а во втором — отрицательным и положительным..jpg)
Инструкция
1
Для определения полюсов магнита возьмите второй магнит, на котором полюса обозначены буквами (N — северный , S — южный) либо цветами (красный — северный, зеленый , синий или серый — южный). Северный полюс испытательного магнита притянется к южному испытуемого и наоборот. Испытательный и испытуемый магниты должны быть примерно одинаковой силы, иначе возможно перемагничивание того из них, который слабее. При обращении с сильными магнитами будьте осторожны, чтобы не получить механическую травму пальцев.
2
Для определения полярности выпрямительного элемента с односторонней проводимостью подключите к нему омметр вначале в одной, а затем в другой полярности. Сам элемент при этом должен быть обесточен. Если щуп, на котором присутствует отрицательное напряжение, окажется подключенным к катоду , а щуп с положительным напряжением — к аноду, прибор покажет сопротивление значительно меньше бесконечности. У аналоговых приборов полярность напряжения в режиме омметра обычно противоположна полярности напряжения , которое следует прикладывать к тем же щупам в режиме вольтметра.
У цифровых же приборов эти полярности чаще всего совпадают. При возникновении сомнений проверьте прибор на диоде, расположение выводов которого известно.
3
Чтобы определить полюса источника постоянного напряжения, подключите к нему вольтметр, на котором предварительно выставлен соответствующий предел. Если источник вырабатывает напряжение свыше 24 В, соблюдайте при этом правила безопасности. Щупы вольтметра имеют следующие цвета: черный или синий — минус, белый или красный — плюс. У аналогового вольтметра при неправильной полярности стрелка отклонится слегка влево и упрется в ограничитель, а у цифрового — на индикаторе перед числом появится знак минуса. Учтите, что при неправильно выбранном пределе сила, приложенная к стрелке, может быть настолько велика, что последняя погнется.
4
Полюса электромагнита определяйте таким же образом, как полюса магнита. При смене полярности его питающего напряжения они поменяются местами. Если обмотка электромагнита намотана по часовой стрелке, отрицательному выводу будет соответствовать северный полюс, а положительному — южный.
У электромагнита, обмотка которого намотана против часовой стрелки, соответствие выводов полюса м противоположное . Даже если обмотка питается низким напряжением, остерегайтесь импульсов самоиндукции, возникающих в моменты прерывания тока.
Обратите внимание
Не работайте под напряжением. Остерегайтесь механических травм.
Полезный совет
У Земли северному географическому полюсу соответствует южный магнитный и наоборот. У компаса полюса, обозначенные на самой стрелке, соответствуют ее намагниченности.
Видео Как определить полярность голыми руками?
Как узнать где плюс, а где минус на аккумуляторе. Как определить полярность аккумулятора автомобиля
Автомобильные аккумуляторы обладают такой характеристикой, как полярность. И при выборе нового аккумулятора, очень важно правильно определить нужную полярность. Иначе у вас могут возникнуть проблемы при его установке.
В данной статье мы расскажем о том, как определить полярность аккумулятора автомобиля.
Наиболее распространённые схемы расположения токовыводов — это прямая и обратная полярность. Также существуют и весьма экзотические варианты расположения токовыводящих элементов, но на российском рынке они не прижились. Ошибка в выборе полярности не позволит использовать батарею по назначению – токоприёмные полюсные провода, скорее всего, просто не дотянутся до соответствующих клемм. Поэтому перед покупкой нового аккумулятора лучше уточнить, какая полярность у вашего текущего аккумулятора. Так вы сможете быстро сориентироваться и избежать ошибки.
Хотя данная ситуация не является катастрофической. Если на руках имеется чек (либо паспорт изделия со штампом торгующей организации), то в магазине можно без проблем поменять купленную батарею на ту, которая полностью соответствует требуемым критериям. Но вся эта процедура отнимает немало времени и душевных сил, к тому же ситуации бывают разные: торговая точка закрыта на переучёт, продавец по тем или иным причинам не вышел на работу… А как обменять аккумулятор, купленный в интернет-магазине? Разумеется, и в этом случае законодательство обязывает произвести возврат или обмен товара, но на это уйдёт гораздо больше времени.
Поэтому проще всего лишь один раз определить и запомнить тип полярности аккумулятора в вашем автомобиле. Сделать это весьма несложно. На аккумуляторных батареях ёмкостью до 110 А·ч токовыводы располагаются по длинной стороне. Расположите аккумулятор этой стороной к себе . На выводах, или рядом с ними, должны быть расположены значки «+» и «-», обозначающие соответствующие полюса. Если справа оказался плюсовой вывод (обычно он немного толще минусового), то это аккумулятор обратной полярности. А если «плюс» находится слева, то перед вами аккумулятор с прямой полярностью.
Прямая и обратная полярность аккумулятора для легкового автомобиля
На отечественных легковых машинах (а также на большинстве автомобилей зарубежных марок, чья сборка осуществляется на территории России) установлены аккумуляторные батареи с прямой полярностью. На иномарках, собранных в других странах, установлены аккумуляторы с обратной полярностью.
Реальное фото аккумуляторов для легковых автомобилей с прямой и обратной полярностью
Определение полярности аккумуляторов для грузовых автомобилей происходит схожим способом.
Поворачиваем аккумулятор стороной с токовыводами от себя (на грузовых аккумуляторах это короткая сторона) и смотрим где плюс и где минус. Если плюсовая клемма находится справа, то это так называемая обратная или европейская полярность. Если же плюсовая клемма слева, то это прямая или российская полярность.
Слева — европейская или обратная полярность, справа — российская или прямая полярность
Если вы осмотрели свой аккумулятор, но вам не удалось определить где у вас «Плюс» и «Минус», то вы можете обратить внимание на толщину токовыводящих клем. На большинстве используемых в Европе и России аккумуляторов толщина токовыводящих элементов задаётся единым стандартом — на плюсовой клемме она составляет 19,5 мм, а на минусовой — 17,9 мм. Разница между ними заметна не вооруженным взглядом, плюсовая клемма заметно толще. Но, также встречаются аккумуляторы с тонкими клеммами. У них толщина плюсовой клеммы — 12,7 мм, а минусовой — 11,1 мм.
По каким проводам в кабеле USB идет питание?
«Если бы вы открыли USB-кабель, вы бы заметили 4 разных цвета проводов USB: белый и зеленый, по которым передаются данные, и , красный и черный , которые используются для питания.
Красный несет 5 вольт и действует как положительный провод, а черный — отрицательный провод, также известный как провод заземления.
|
Посмотреть полный ответ на uk.rs-online.com
Какие контакты на USB-порте являются питанием?
Стандартные разъемы USB A и B
Два контакта используются для подачи питания, а два контакта используются для дифференциальной передачи данных. Если вы внимательно посмотрите на разъем, то увидите, что контакты для подключения питания (контакты 1 и 4) немного длиннее.
Запрос на удаление |
Посмотреть полный ответ на lammertbies.nl
Какая часть USB является источником питания?
USB-кабель имеет четыре дорожки: два силовых провода и два скрученных сигнальных провода. USB-устройство, использующее устройства с полной пропускной способностью, должно иметь витую пару проводников D+ и D-.
Данные передаются через разъемы D+ и D-, а разъемы Vbus и Gnd обеспечивают питание USB-устройства.
|
Посмотреть полный ответ на сайте electroschematics.com
Какие контакты питаются от USB C?
Контакты питания и заземления
Контакты VBUS и GND предназначены для питания и обратного пути для сигналов. Напряжение VBUS по умолчанию составляет 5 В, но стандарт позволяет устройствам согласовывать и выбирать напряжение VBUS, отличное от значения по умолчанию.
Запрос на удаление |
Посмотреть полный ответ на allaboutcircuits.com
Где положительный или отрицательный провод USB?
Цвета USB-кабеля и их значение
Красный провод — это положительный провод питания с напряжением 5 вольт постоянного тока. Черный провод — это провод заземления (аналогично большинству всех электронных устройств).
Белый провод — это «положительный» провод данных. Зеленый провод — это «минусовой» провод данных.
|
Посмотреть полный ответ на turbofuture.com
Учебное пособие: Получите питание от USB-порта для самодельных USB-гаджетов
Какой провод плюс или минус?
Как правило, красные провода используются для обозначения положительного напряжения, а черные провода используются для обозначения отрицательного напряжения.
Запрос на удаление |
Посмотреть полный ответ на kaiweets.com
Можете ли вы перепаять USB-кабель?
Вы можете обрезать и сращивать свои собственные кабели универсальной последовательной шины или USB в соответствии с требуемой длиной и типом разъема.
Для этого процесса требуются только кусачки и изолента, хотя качество кабеля можно улучшить с помощью паяльника и термоусадочной трубки.
|
Посмотреть полный ответ на smallbusiness.chron.com
Для чего нужны 4 контакта на кабеле USB?
Четыре контакта. Все разъемы USB имеют как минимум четыре контакта (хотя у некоторых их может быть пять, а у разъемов USB 3.0+ их даже больше). Они предназначены для питания, заземления и двух линий передачи данных (D+ и D-).
Запрос на удаление |
Просмотреть полный ответ на Learn.sparkfun.com
Какие провода являются положительными и отрицательными в кабеле USB-C?
Тем не менее, наиболее распространенным соглашением является то, что черные провода используются для отрицательного, а красные провода — для положительного.
Запрос на удаление |
См.
полный ответ на quora.com
Как узнать, какой у меня USB-кабель: A или C?
Если кабель имеет разъем типа A на одном конце (как на изображении выше), это обычно будет первый тип. Второй будет форма разъема, который будет подключаться к вашему устройству. Некоторые кабели имеют одинаковые разъемы на обоих концах и имеют соответствующие названия, например, кабель USB Type-C — USB Type-C.
Запрос на удаление |
Полный ответ см. на сайте cmd-ltd.com
Потребляют ли кабели USB питание?
Сам по себе USB-кабель потребляет очень мало энергии. Для работы кабель должен быть подключен к USB-порту или зарядному устройству, что определяет количество потребляемой электроэнергии. Помимо потребления энергии, USB-кабель обычно безопасно оставлять подключенным.
Запрос на удаление |
Посмотреть полный ответ на сайте expresselectricalservices.
com
Все ли кабели USB обеспечивают питание?
Все кабели USB имеют линии питания. @DKNguyen хорошо, спасибо. Некоторые очень дешевые зарядные кабели имеют только линию питания (которая не совместима с USB).
Запрос на удаление |
Посмотреть полный ответ на electronics.stackexchange.com
Все ли кабели USB передают питание?
Кабели USB способны передавать как питание, так и данные. Для этого каждый USB-кабель имеет два набора проводов. Один набор несет ток, а другой передает сигналы данных. Внутри стандартного разъема USB 2.0 можно увидеть четыре металлические полоски.
Запрос на удаление |
Посмотреть полный ответ на cmd-ltd.com
Все ли USB-кабели имеют одинаковое напряжение?
Напряжение и сила тока
Не все USB-разъемы, кабели и зарядные устройства одинаковы.
Например, некоторые настенные зарядные устройства могут обеспечивать большую мощность, чем другие, а мощность одного конкретного USB-разъема на ноутбуке может отличаться от мощности других, или ПК, некоторые из которых могут заряжаться в спящем режиме. Вам также необходимо учитывать силу тока.
|
Посмотреть полный ответ на сайте electricsafetyfirst.org.uk
Сколько проводов используется для питания кабеля USB?
Кабель USB имеет четыре проводника, два для питания и два для данных. Провода данных — 28 AWG, провода питания — от 20 до 28 AWG.
Запрос на удаление |
Посмотреть полный ответ на сайтеleaddirect.co.uk
Какой провод положительный?
Положительный провод, также обычно называемый горячим проводом, обычно черного цвета. Это источник электричества. Электрический ток проходит от розетки или другого источника питания по положительному проводу, поэтому, если он где-либо подключен, его следует считать проводом под напряжением (и опасным).
|
Просмотреть полный ответ на сайте creativesafetysupply.com
Кабели USB C идут в обоих направлениях?
Его симметричная конструкция означает, что его можно вставлять любым способом — вверх или вниз — устраняя многие неудобства, связанные с более ранними портами USB, и ставя его на один уровень с реверсивным штекером Lightning от Apple.
Запрос на удаление |
Посмотреть полный ответ на computerworld.com
У всех USB-кабелей одинаковые провода?
Существует множество различных USB-кабелей, каждый из которых имеет разные преимущества и подходит для разных задач. Кабели и порты, используемые вашим смартфоном и планшетом, будут либо micro-USB, либо USB-C на одном конце и типом USB-A на другом конце. Вы можете узнать больше о том, какой тип USB использует ваше устройство.
Запрос на удаление |
Посмотреть полный ответ на samsung.
com
У всех USB-зарядок 4 провода?
Стандартный USB состоит из 4 проводов, а именно. VCC, GND, ДАННЫЕ+ и ДАННЫЕ-. Стандартного цветового формата для представления этих проводов не существует. Провода, используемые в USB, относятся к определенному номинальному току в зависимости от их толщины.
Запрос на удаление |
Посмотреть полный ответ на quora.com
Что такое 4-контактный кабель питания?
ATX 12 В или 4-контактный разъем ЦП
Это 4-контактный разъем, который подает электрический ток на ваш ЦП и является обязательным для подключения к материнской плате, если вы не используете разъем EPS12V, который описан ниже. 4-контактный разъем ATX12V используется большинством процессоров, будь то Intel или AMD.
Запрос на удаление |
Посмотреть полный ответ на vishveshtech.blogspot.com
Что находится внутри USB-кабеля?
Внутри USB-кабеля: есть два провода питания — +5 вольт (красный) и земля (коричневый) — и витая пара (желтый и синий) проводов для передачи данных.
Кабель также экранирован. Универсальная последовательная шина имеет следующие особенности: Компьютер действует как хост.
|
Посмотреть полный ответ на computer.howstuffworks.com
Можно ли починить USB-кабель?
Если один из ваших кабелей начнет ломаться, вы можете починить его с помощью Sugru. Sugru — формуемая формула клея — превращается в резину, поэтому ваш кабель прослужит намного дольше и предотвратит дальнейшие поломки. Ремонт USB-кабеля вместо покупки нового — это недорогая альтернатива продлению срока службы кабеля.
Запрос на удаление |
Посмотреть полный ответ на mymemory.co.uk
← Предыдущий вопрос
Бушуют ли пограничные состояния?
Следующий вопрос →
Какие два цвета дают коричневый цвет?
РЕШЕНО: Где плюс и минус контакты в разъеме питания? — Телефон помощника
42020
Руководства по ремонту сотовых телефонов Sidekick от Danger Inc, компании Microsoft.
1 Вопрос Посмотреть все
Стефан Вольфрум
Рем: 13
1
1
Размещено:
Параметры
- Постоянная ссылка
- История
- Подписаться
Аккумулятор моего Sidekick II разряжен, и я не уверен, нашел ли я подходящее зарядное устройство или нет.
Зарядное устройство, которое я нашел, не имеет печатной надписи на корпусе, что это оригинальное зарядное устройство Sidekick II. Тем не менее, он подходит, что касается самой вилки.
Но я не знаю, подходят ли плюсовые и минусовые контакты для Sidekick II.
Положительный полюс зарядного устройства — это внутренний контакт, а отрицательный полюс зарядного устройства — внешний видимый металлический контакт.
Подойдет ли он для контактов штепсельной вилки Sidekick II? Или я уничтожу свой Sidekick II, потому что буду возиться с плюсом и минусом?
Ответил! Посмотреть ответ У меня тоже есть эта проблема
Хороший вопрос?
Да №
Оценка 1
Отмена
Выбранное решение
старая турция03 @oldturkey03
Респ: 726.
4k
929
840
2,3к
Опубликовано:
Опции
- Постоянная ссылка
- История
Stefan Wolfrum, я заметил, что зарядные устройства для sidekick и sidekick II имеют одинаковые номера, поэтому я хотел бы сказать, что контакты должны быть одинаковыми, поскольку зарядные устройства продаются как подходящие для обоих телефонов.
Надеюсь это поможет. Удачи.
Был ли этот ответ полезен?
Да №
Оценка 1
Отменить
Ян Фармер
Рем: 1
Опубликовано:
Опции
- Постоянная ссылка
- История
Ну, у меня боковой удар lx, и индикатор зарядки горит, но не заряжается
Был ли этот ответ полезен?
Да №
Оценка 0
Отменить
Скотт Уокер
Рем: 1
Опубликовано:
