Какие существуют типы USB-разъемов. Чем отличаются USB Type-A, Type-B, Type-C и другие. Для каких устройств используются разные USB-порты. Как выбрать подходящий USB-кабель.
Основные типы USB-разъемов
USB (Universal Serial Bus) — универсальный последовательный интерфейс, широко используемый для подключения различных устройств к компьютеру. Существует несколько основных типов USB-разъемов:
- USB Type-A — самый распространенный тип, используется в компьютерах и ноутбуках
- USB Type-B — квадратный разъем, применяется в принтерах и сканерах
- USB Type-C — современный универсальный разъем овальной формы
- Mini-USB — компактный разъем для портативных устройств
- Micro-USB — миниатюрный разъем для смартфонов и планшетов
USB Type-A: классический прямоугольный разъем
USB Type-A — самый распространенный тип USB-разъема. Он имеет прямоугольную форму и используется в большинстве компьютеров, ноутбуков и других устройств. Основные характеристики USB Type-A:
- Прямоугольная форма размером примерно 12×4.5 мм
- Однонаправленный — вставляется только одной стороной
- Поддерживает стандарты USB 1.1, 2.0 и 3.0
- Разъемы USB 3.0 обычно имеют синий цвет
- Максимальная скорость передачи данных до 5 Гбит/с (USB 3.0)
USB Type-A используется для подключения большинства периферийных устройств — клавиатур, мышей, веб-камер, внешних жестких дисков и т.д. Это самый универсальный тип разъема.
USB Type-B: квадратный разъем для принтеров
USB Type-B имеет квадратную форму и чаще всего применяется в принтерах, сканерах и других крупных периферийных устройствах. Его особенности:
- Квадратная форма размером около 8×8 мм
- Поддерживает USB 1.1, 2.0 и 3.0
- Разъемы USB 3.0 имеют дополнительные контакты
- Обеспечивает надежное соединение для устройств с высоким энергопотреблением
USB Type-B позволяет подключать принтеры и сканеры к компьютеру, обеспечивая стабильную передачу данных и питание устройств. Этот тип разъема встречается реже, чем Type-A.
USB Type-C: современный универсальный разъем
USB Type-C — новейший тип разъема, который постепенно вытесняет предыдущие стандарты. Его ключевые преимущества:
- Компактный овальный разъем размером 8.4×2.6 мм
- Симметричный — может вставляться любой стороной
- Поддерживает высокие скорости передачи данных до 10 Гбит/с
- Обеспечивает мощность до 100 Вт для зарядки устройств
- Универсален — заменяет разъемы для передачи данных, видео и питания
USB Type-C активно внедряется в смартфонах, ноутбуках и других современных устройствах. Он позволяет использовать один кабель для зарядки, передачи данных и подключения внешних дисплеев.
Mini-USB и Micro-USB: компактные разъемы для портативных устройств
Mini-USB и Micro-USB — миниатюрные версии USB-разъемов, разработанные для мобильных устройств:
- Mini-USB имеет размер около 6.8×3 мм
- Micro-USB еще меньше — 6.8×1.8 мм
- Поддерживают USB 2.0
- Широко использовались в телефонах, плеерах, фотоаппаратах
- Постепенно вытесняются разъемом USB Type-C
Эти компактные разъемы позволили уменьшить размеры мобильных устройств. Сейчас они встречаются реже, так как на смену им приходит более универсальный USB Type-C.
Выбор подходящего USB-кабеля
При выборе USB-кабеля важно учитывать следующие факторы:
- Тип разъемов на обоих концах кабеля
- Версию USB (2.0, 3.0 и т.д.)
- Длину кабеля (оптимально до 2 метров)
- Качество материалов и экранирование
- Поддержку быстрой зарядки при необходимости
Правильно подобранный кабель обеспечит максимальную скорость передачи данных и эффективную зарядку устройств. Рекомендуется использовать качественные кабели от проверенных производителей.
Совместимость разных типов USB-разъемов
Несмотря на разнообразие типов USB-разъемов, они обладают определенной совместимостью:
- USB 3.0 совместим с USB 2.0 и 1.1
- USB Type-C может работать с Type-A через переходники
- Разъемы USB 2.0 подходят к портам USB 3.0
- Для соединения разных типов разъемов используются переходники
Благодаря обратной совместимости, большинство USB-устройств могут работать с разными версиями интерфейса. Однако для максимальной производительности рекомендуется использовать соответствующие кабели и порты.
Применение USB-разъемов в различных устройствах
Разные типы USB-разъемов используются в различных категориях устройств:
- Компьютеры и ноутбуки: в основном USB Type-A, реже Type-C
- Смартфоны и планшеты: Micro-USB или USB Type-C
- Принтеры и сканеры: USB Type-B
- Внешние жесткие диски: USB Type-A или Type-C
- Игровые контроллеры: часто Mini-USB
- Зарядные устройства: Type-A, Micro-USB, Type-C
При выборе устройств важно учитывать типы используемых в них USB-разъемов для обеспечения совместимости с имеющимися кабелями и аксессуарами.
Перспективы развития USB-технологий
USB-технологии продолжают развиваться, предлагая новые возможности:
- USB4 обеспечивает скорость передачи данных до 40 Гбит/с
- Поддержка вывода видео с разрешением до 8K
- Улучшенное управление питанием и энергоэффективность
- Постепенный переход на единый стандарт USB Type-C
- Интеграция с другими интерфейсами, например Thunderbolt
В будущем ожидается дальнейшее увеличение скорости передачи данных и универсальности USB-интерфейса. USB Type-C, вероятно, станет доминирующим стандартом для большинства устройств.
часто задаваемые вопросы — соединитель USB Type-C в Windowsной системе — Windows drivers
Изменить
Twitter LinkedIn Facebook Адрес электронной почты
- Вопросы и ответы
Версии Windows
- Windows 10 для настольных компьютеров (Домашняя, Pro, Корпоративная и для образовательных учреждений)
- Windows 10 Mobile
Функции соединителя типа USB-C
- Соединитель является симметричным.
Кабель имеет разъем USB типа-C на каждой стороне, позволяющий хосту и устройству функции использовать соединители типа USB-C. Ниже приведен образ, сравнивающий соединители: - Соединитель предназначен для обратимогоподключения. Традиционные соединители должны быть подключены к «правой стороне». Благодаря обратимому дизайну соединитель можно зеркально отразить.
Кабель имеет разъем USB типа-C на каждой стороне, позволяющий хосту и устройству функции использовать соединители типа USB-C. Ниже приведен образ, сравнивающий соединители:Соединитель может поддерживать USB-устройства с низкой скоростью, максимальной скоростью, высокоскоростной, высокоскоростной (включая SS +).
Соединитель может поддерживать альтернативные режимы. Функция альтернативного режима позволяет протоколам, не поддерживающим USB, работать через USB-кабель, одновременно сохраняя функции USB 2,0 и зарядки. В настоящее время наиболее популярными альтернативными режимами являются Дисплайпорт/Доккпорт и МХЛ.
Этот альтернативный режим позволяет пользователю выполнять проецирование аудио/видео на внешний Дисплайпорт через соединитель USB.
Альтернативный режим МХЛ позволяет пользователю проецировать видео и аудио на внешние экраны, поддерживающие МХЛ.
Если пользователь подключает устройство альтернативного режима USB Type-C или адаптер, который не поддерживается подключенным ПК или телефоном, устройство или адаптер может предоставить устройство для объявления, содержащее сведения об ошибке, чтобы помочь пользователю устранить неполадки.
Система с соединителями типа USB-C имеет более высокие ограничения по питанию, она может поддерживать до 5В, 3A, 15W.
Кроме того, соединитель может дополнительно поддерживать функцию
Периферийные устройства могут подключаться к мобильной системе с помощью разъемов USB типа-C, изменяя традиционную роль мобильной системы с функции на узел.
Когда та же система подключена к компьютеру, система возобновляет роль функции, а ПК становится узлом.
Нет. Операционная система (или любой программный компонент, предоставляемая корпорацией Майкрософт) не выполняет выбор альтернативного режима. Решение принимается драйвером для соединителя, в частности драйвером клиента диспетчера соединителей USB (ПЕРЕОРИЕНТАЦИЯ). Драйвер делает это, связываясь с встроенным по соединителя с помощью аппаратных интерфейсов.
Включение зарядки, наступающей до ОС, принадлежит изготовителю оборудования. Вы можете выбрать не реализовывать USB-доставку питанияи взимать плату на уровнях питания USB типа «на» до загрузки операционной системы.
Вот несколько моментов, которые следует учесть:
Необходимо реализовать подачу питания USB, чтобы можно было отдельно поменять местами питание и роли данных.
Вышестоящий порт DOCKER должен быть реализован в виде УФПа зарядки, определенного в спецификации типа USB-C.
Дополнительные сведения см. в разделе 4.8.4, версия 1,1.Закрепление должно запрашивать DR_Swap, если он разрешен в ДФП, или PR_Swap, если он был разрешен в УФП.
Начальным ДФП является источник питания, поэтому необходимо изменить роль данных. Начальным УФП является приемник питания, поэтому необходимо изменить роль питания. Эти операции можно выполнять в реализации следующих функций обратного вызова:
Дополнительные сведения см. в разделе 4.8.4, версия 1,1.Да, если телефон подключается к устройству, которое поддерживает рекламу USB, в соответствии с определением класса устройств USB для спецификации устройств на стендапользователь получает уведомления. Драйвер клиента диспетчера соединителей USB (ПЕРЕОРИЕНТАЦИЯ) не требуется для работы с уведомлением. Если система не распознает альтернативный режим, не вводите этот режим.
тип USB-C не поддерживается в версиях Windows до Windows 10.
укси не поддерживается в версиях Windows до Windows 10.
Чтобы протестировать реализацию, следуйте указаниям в процедурах ручного тестирования взаимодействия типа USB Type-C.
мы рекомендуем запускать тесты USB в Windows Hardware Lab Kit (хлк) для Windows 10. эти тесты перечислены в Windowsном наборе сертификационных тестов для USB.
Windows 10 может отображать набор сообщений об ошибках типа usb-c, которые помогают обучить пользователей об ограничениях с помощью различных сочетаний оборудования и программного обеспечения типа usb type-c. Например, если зарядное устройство, подключенное к соединителю типа USB-C, не обладает достаточной мощностью, не совместимо с системой или подключено к подзарядки портов, пользователь может получить сообщение «медленно заряжается». дополнительные сведения см. в разделе устранение неполадок в сообщениях для системы типа USB-C Windows.
Порт, не относящийся к PD, пытается установить плату за систему с использованием текущих уровней USB типа-C. Дополнительные сведения см. в статье спецификации типов usb 3,1 и USB.
Функция альтернативного режима позволяет протоколам, отличным от USB (например, молнией, Супермхл), работать по USB-кабелю, одновременно сохраняя функции USB 2,0 и зарядки.
если пользователь подключается к устройству альтернативного режима USB типа C или адаптеру, который не поддерживается подключенным пк или телефоном с Windows 10, обнаруживается ошибка и отображается сообщение для пользователя.
- Если устройство или адаптер предоставляет устройство с объявлением, пользователь видит сведения об ошибке, чтобы помочь в устранении неполадок. Windows 10 предоставляет встроенный драйвер для устройства с рекламным объявлением и уведомляет пользователя о том, что произошла ошибка.
- Пользователь может увидеть уведомление об ошибке «Попробуйте увеличить USB-подключение». Дополнительные сведения см. в статье Устранение неполадок USB-C.
Для получения наилучших результатов убедитесь, что требования к устройству или адаптеру альтернативного режима соответствуют ПК или телефону или кабелю.
Windows 10 для настольных выпусков поддерживает MTP в роли инициатора; Windows 10 Mobile поддерживает MTP в роли респондента.
переориентация — это собственный стек устройств (см.
раздел архитектура: схема типа USB-C для Windowsной системы). Windows 10 поддержка типа USB-C включает необходимые коммуникации, чтобы гарантировать, что различные драйверы классов узнают, как взаимодействовать с различными соединителями типа USB-c. чтобы получить поддержку Windows 10 для типа USB-C, необходимо подключить к стеку устройств переориентация.
Windows хлк для Windows 10 содержит тесты для узлов USB и контроллеров функций. Чтобы протестировать систему, используйте адаптер USB C-A. эти тесты перечислены в Windowsном наборе сертификационных тестов для USB.
Это недопустимое соединение.
- невозможно подключить два пк, на которых работает Windows 10, для настольных выпусков.
- Невозможно подключить два мобильных устройства, работающих Windows 10 Mobile.
если пользователь пытается установить такое подключение, Windows отображает сообщение об ошибке. дополнительные сведения см. в разделе сообщения об ошибках для системы типа USB-C Windows.
единственное допустимое подключение — между мобильным устройством Windows и Windows настольным устройством.
На платформах, поддерживающих программное обеспечение, Укмккс взаимодействует с ПМИК и подсистемой аккумулятора. Драйвер клиента может определить уровни зарядки, взаимодействующие с оборудованием с помощью аппаратных интерфейсов. На платформах, поддерживающих оборудование, встроенный контроллер отвечает за оплату. Укмккс не выполняет никаких частей в процессе.
в Windows хлк для Windows 10 нет специальных тестов типа USB-C. мы рекомендуем запускать тесты USB в Windows хлк для Windows 10. эти тесты перечислены в Windowsном наборе сертификационных тестов для USB.
Тип USB — спецификация системного программного интерфейса соединителя c Connector (УКСИ) описывает возможности интерфейса системного программного обеспечения СОЕДИНИТЕЛЯ типа USB (УКСИ), а также описывает регистры и структуры данных, для разработчиков аппаратных компонентов, сборщиков систем и драйверов устройств.
корпорация майкрософт предоставляет встроенный драйвер с Windows, UcmUcsi.sys, который реализует функции, определяемые спецификацией. Этот драйвер предназначен для систем со встроенными контроллерами.
мы рекомендуем запускать тесты USB в Windows хлк для Windows 10. эти тесты перечислены в Windowsном наборе сертификационных тестов для USB.
мы рекомендуем запускать тесты USB в Windows хлк для Windows 10. эти тесты перечислены в Windowsном наборе сертификационных тестов для USB.
Расширение класса ПЕРЕОРИЕНТАЦИЯ может получать запросы от операционной системы для изменения данных или направления электропитания соединителя. Когда он получает эти запросы, он вызывает реализацию EVT_UCM_CONNECTOR_SET_DATA_ROLE и EVT_UCM_CONNECTOR_SET_POWER_ROLE функций обратного вызова клиентского драйвера (если соединитель реализует PD). В реализации ожидается, что клиентский драйвер контролирует контакты ВБУС и ВКОНН. Дополнительные сведения об этих функциях обратного вызова см.
в разделе запись драйвера СОЕДИНИТЕЛЯ USB Type-C.
Обратная связь
Просмотреть все отзывы по странице
СКЦ102 USB — Завод Атлант
- Главная
- Соединители радиочастотные
- СКЦ102 USB
Соединители электрические цилиндрические на базе разъема СКЦ102
со вставкой USB.
тип СКЦ102 КРШЕ.430421.001ТУ
Соединители цилиндрические СКЦ102 с USB2.
0 (тип А) вставкой, предназначены для подключения периферийных устройств к вычислительной техники с обеспечением обмена данными со скоростью передачи информации до 480 Мбит/с.
Применение в жестких условиях эксплуатации.
Соединители изготавливаются во всеклиматическом исполнении и предназначены для ручной сборки (монтажа) аппаратуры.
Конструктивные исполнения:
— кабельная вилка для объемного монтажа на кабель;
— приборная розетка для объемного монтажа на кабель;
— приборная розетка для прямого печатного монтажа в отвЕрстие печатной платы;
— приборная розетка врубного коммутационного сочленения для подключения коммутационного кабеля с разъемом USB2.0 типа А.
Условные обозначения
СКЦ1021— USBA2 / 153 — В(Р)4— О(П,В)5— 16 — N(A,B,C,D,E)7-W(F)8-П(К)9
Условия эксплуатации:
|
Механические факторы: |
|
|
Синусоидальная вибрация:
|
|
|
1 — 2000 200 (20) |
|
| Механический удар одиночного действия:
— пиковое ударное ускорение м/с2 (g) — длительность действия ударного ускорения, мс |
|
|
10 000 (1 000) 0,1 — 2,0 |
|
| Линейное ускорение, м/с2 (g) | 2 000 (200) |
| Климатические факторы: | |
| Повышенная температура среды при эксплуатации, 0С | 105 |
| Пониженная температура среды при эксплуатации, 0С | минус 65 |
Атмосферное пониженное рабочее давление при эксплуатации, кПа (мм рт. ст.) |
4,7×10-7(3,5×10-6) |
| Повышенная относительная влажность воздуха при температре плюс 350С, % | 98 |
| Атмосферные конденсированные осадки (иней,роса) | + |
| Соляной (морской) туман, ч:
— с покрытием корпусов никелем: — с покрытием корпусов кадмием: |
|
|
48 500 |
|
| Биологические факторы: | |
| Плесневые грибы | + |
| Номенклатура | |
|
СКЦ102 -USBA/15ВО1-N(A,B,C,D,E)W(F)К КРШЕ. кабельная вилка для объемного монтажа на кабель; |
|
|
СКЦ102- USBA/15РО1-N(A,B,C,D,E)W(F)П КРШЕ.430421.001ТУ приборная розетка для объемного монтажа на кабель |
|
|
СКЦ102- USBA/15РП1-N(A,B,C,D,E)W(F)П КРШЕ.430421.001ТУ приборная розетка для прямого печатного монтажа в отв. печатной платы |
|
|
СКЦ102- USBA /15РВ1-N(A,B,C,D,E)W(F)П КРШЕ.430421.001ТУ приборная розетка врубного коммутационного сочленения |
|
430421.001ТУ
Какие существуют типы USB-портов и разъемов?
Какие существуют типы USB-портов и разъемов?
Различные типы портов и разъемов USB (универсальной последовательной шины) различаются по форме и размеру в зависимости от типа устройства.
Вот некоторые типы USB-кабелей в зависимости от стандартов скорости USB и устройств.
Различные типы USB-портов
Изображение предоставлено Milos634 на Wikimedia Commons
USB 1.0–3.0 соответствуют стандартам скорости USB.
USB 1.0 уже считается устаревшим. В 2001 году он был заменен на USB 2.0, который имеет более высокую скорость передачи данных, чем USB 1.0. USB 1.0 может передавать только 1,4 мегабайта в секунду (Мбит/с). USB 2.0 может передавать 40 Мбит/с.
Примерно в 2008 году был запущен USB 3.0. Однако есть еще более дешевые USB-кабели под USB 2.0. USB 2.0 и 3.0 являются второй и третьей основными версиями стандарта USB. Кабели USB 2.0 имеют максимальную скорость 480 Мбит/с, тогда как кабели USB 3.0 имеют максимальную скорость 5 Гбит/с.
Разъемы USB 3.0 могут работать с портами USB 2.0. Большинство внешних жестких дисков и высокопроизводительных флэш-накопителей имеют разъемы USB 3.0 для более высокой скорости передачи данных. Он может передавать до 5,0 гигабайт в секунду. Разъемы USB 3.0 часто маркируются синим цветом или знаком молнии.
USB тип A
Первоначальные разъемы USB были прямоугольными, плоскими и назывались разъемами стандарта A. USB-A на сегодняшний день является самым популярным типом разъема. Они поддерживают почти все версии универсальной последовательной шины, от USB 1.1 до USB 3.0.
2 типа USB Type-A
1. USB A Male-A Male
Разъемы USB Type-A используются для небольших беспроводных устройств. Эти плагины физически встроены в USB-устройство, аналогично флэш-накопителю. Их также можно найти на концах кабелей, жестко подключенных к USB-совместимым устройствам, таким как USB-клавиатуры, мыши, джойстики и т. д. компьютеры, такие как аудиосистемы, игровые приставки, цифровые видеомагнитофоны (DVR), проигрыватели DVD, проигрыватели Blu-ray и т. д.
| Кабели USB 2.0 A Male-A Male | |
| Кабели USB 3.0 A Male-A Male |

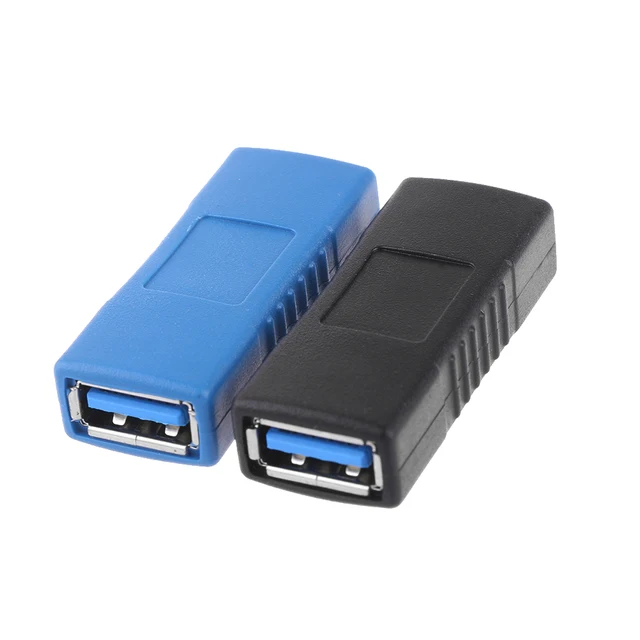

2. Кабели-удлинители USB «папа» — «мама»
Эти типы USB-кабелей можно найти на устройствах, выступающих в качестве USB-хостов.
Их можно найти на одном конце различных кабелей универсальной последовательной шины, которые используются для подключения хоста к принимающему устройству.
Использование:
- Используется для подключения двух USB-кабелей, а при использовании удлиняет их на рекомендуемую длину 5 метров (16 футов).
| Удлинительные кабели USB 2.0 A Male-A Female | |
| Удлинительные кабели USB 3.0 A Male-A Female |
USB Type B (штекер USB A — штекер B)
Стандартные разъемы B имеют квадратную форму и обычно имеют слегка закругленную верхнюю часть или большой квадратный выступ. Они совместимы со всеми версиями универсальной последовательной шины, как и USB-A. С другой стороны, другой вариант USB-B, называемый Powered-B, совместим только с USB 3.0. Он обычно встречается в больших компьютерных периферийных устройствах, таких как принтеры и сканеры.
Использование:
- Используется на оптических приводах, дисководах гибких дисков, жестких дисках и других внешних устройствах хранения.
- Используется на одном конце кабелей USB A/B, где тип A подключается к разъему типа A хоста, а тип B подключается к устройству типа B, например принтеру или сканеру.
| Кабели USB 2.0 A Male to B Male | |
| Кабели USB 3.0 A Male-B Male |
USB Type C
Благодаря более высокой скорости передачи данных по сравнению с более ранними типами USB этот тип порта теперь широко используется в новых устройствах, особенно в мобильных. Спрос на кабели типа A и B постепенно заменяется USB-кабелями типа C. С USB C вы можете подключить его любым способом, в отличие от других типов USB.
Разъем USB Type C имеет овальную форму, маленький и тонкий, асимметричной формы. Он отличается от типов A и B не только внешним видом.
Его обратимость является одним из основных отличий. Это указывает на то, что для этого разъема нет «правой стороны вверх».
Хотя типичный кабель типа C имеет порты USB C на обоих концах, преобразователи типа C в тип A можно использовать для зарядки устройств типа C и передачи данных через порты типа A.
Применение:
- USB-кабель типа C также используется для подключения и зарядки большинства устройств, таких как смартфоны и смарт-часы. Некоторые версии Chromebook и MacBook от Apple имеют порты USB-C. Кроме того, он заменяет разъемы в наушниках.
| USB тип С |
Mini-USB
Значительно уменьшенные версии разъемов типа A и B известны как mini USB A и B. Поддерживаются только скорости USB 1.1 и 2.0, и они доступны в четырех- и пятиштырьковые разновидности.
Применение:
- Используется для экономии места в небольших устройствах, таких как портативные камеры, мобильные телефоны и игровые контроллеры.
| USB 2.0 A на Mini-B |
Micro-USB
Еще один способ сэкономить место на устройстве — использовать micro USB A и B. У них есть две разные настройки: одна для USB 2.0, а другая для USB 3.0. Разъемы и порты Micro-USB предназначены для небольших гаджетов, таких как блоки питания, недорогие смартфоны, динамики Bluetooth, кабели и подставки для зарядки.
Использование:
- Эти порты обычно доступны на таких устройствах, как планшеты, игровые контроллеры и смартфоны.
| USB 2.0 A-Male на Micro USB-Male | |
| USB 3.0 A-Male на Micro USB Male |
Напутствие
Важно знать различные типы USB-портов и разъемов, особенно в наше время, когда разные устройства оснащены разными типами USB-портов.
Инвестирование в соответствующий разъем сэкономит вам не только деньги, но и предотвратит повреждение вашего устройства.
0
0
: 5
: 1
: 1
: 5
0 1 Поверхностный монтаж 5 Гнездовой разъем Micro-B SMD USB ROHS
0 1 Поверхностный монтаж 5 Розетка Micro-B SMD USB-коннекторы ROHS
: 10
: 5
: 10
: 10
: 5
: 1
: 1
: 5
: 5
: 10
: 5
0 Разъемы USB ROHS
0 1 4 Штекерные разъемы USB Type-B ROHS
