Установка галогенных светильников: особенности подключения и монтажа

Как правильно установить галогенные светильники. Какие схемы подключения используются. Какие меры безопасности необходимо соблюдать. Как выбрать трансформатор для галогенных ламп. Как заменить галогенную лампу.

Особенности галогенных светильников и их преимущества

Галогенные светильники обладают рядом преимуществ по сравнению с обычными лампами накаливания:

• Более высокая светоотдача при меньшем энергопотреблении
• Яркий белый свет, близкий к естественному
• Компактные размеры
• Длительный срок службы (до 4000 часов)
• Мгновенное включение без периода разогрева

Низковольтные галогенные лампы (12В) потребляют значительно меньше энергии, чем стандартные лампы на 220В. При этом они обеспечивают аналогичный уровень освещенности. Это позволяет существенно сэкономить на оплате электроэнергии.

Схемы подключения галогенных светильников

Существует два основных варианта подключения галогенных светильников:

1. Напрямую к сети 220В (для ламп на 220В)
2. Через понижающий трансформатор (для низковольтных ламп 12В)

Низковольтные галогенные лампы 12В требуют обязательного использования понижающего трансформатора. Он преобразует напряжение сети 220В в необходимые для работы лампы 12В.

Подключение галогенных светильников 220В

Схема подключения галогенных светильников на 220В практически не отличается от подключения обычных ламп накаливания:

• Фазный провод подключается к одному контакту светильника
• Нулевой провод — ко второму контакту
• Заземляющий провод — к корпусу светильника (если он металлический)

Подключение низковольтных галогенных светильников 12В

Для подключения светильников с галогенными лампами 12В используется следующая схема:

1. От сети 220В провода подводятся к входным клеммам трансформатора
2. От выходных клемм трансформатора 12В провода идут к светильникам
3. Светильники соединяются параллельно

Выбор и расчет трансформатора для галогенных ламп

При выборе трансформатора для галогенных ламп необходимо учитывать следующие моменты:

• Суммарная мощность подключаемых ламп
• Запас мощности трансформатора (10-20%)
• Тип трансформатора (электромагнитный или электронный)
• Возможность диммирования (регулировки яркости)

Мощность трансформатора рассчитывается по формуле:

P(трансформатора) = P(ламп) x 1,2

Где P(ламп) — суммарная мощность всех подключаемых ламп, 1,2 — коэффициент запаса 20%.

Например, для 6 ламп по 35 Вт потребуется трансформатор мощностью:

6 x 35 Вт x 1,2 = 252 Вт

Округляем до ближайшего большего стандартного значения — 300 Вт.

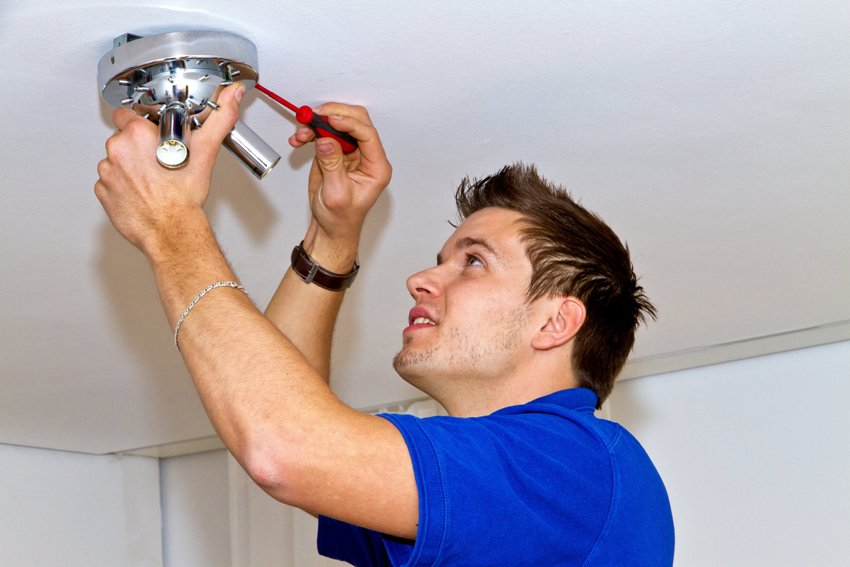

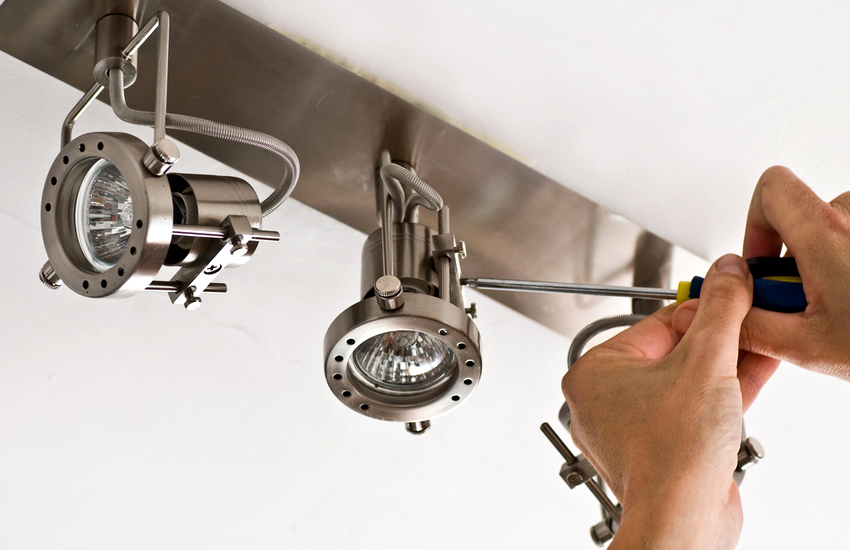

Особенности монтажа галогенных светильников

При монтаже галогенных светильников важно соблюдать следующие правила:

• Использовать провода с сечением, соответствующим мощности нагрузки
• Обеспечить надежную изоляцию соединений
• Не превышать максимально допустимую нагрузку на трансформатор
• Обеспечить вентиляцию трансформатора для отвода тепла
• Устанавливать трансформатор на расстоянии не менее 20 см от светильников

Для монтажа светильников в подвесной потолок рекомендуется использовать специальные монтажные платформы. Они обеспечивают надежное крепление и правильное расположение светильника.

Меры безопасности при работе с галогенными светильниками

При установке и эксплуатации галогенных светильников необходимо соблюдать следующие меры безопасности:

• Отключать электропитание перед любыми работами
• Не касаться колбы лампы голыми руками
• Использовать лампы соответствующей мощности
• Не превышать максимально допустимую температуру эксплуатации
• Обеспечивать достаточную вентиляцию светильников
• Не устанавливать вблизи легковоспламеняющихся предметов

При соблюдении этих правил галогенные светильники будут служить долго и безопасно.

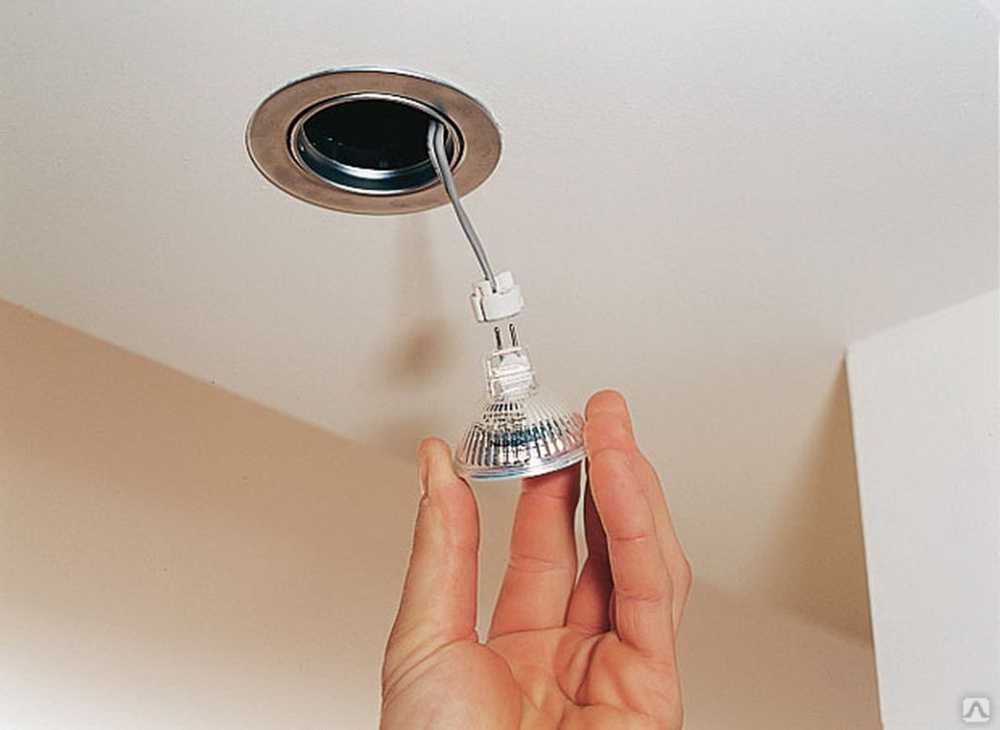

Как правильно заменить галогенную лампу

Замена галогенной лампы требует аккуратности. Необходимо соблюдать следующую последовательность действий:

1. Отключить питание светильника
2. Дождаться полного остывания лампы (минимум 10-15 минут)
3. Осторожно извлечь старую лампу, не касаясь колбы пальцами
4. Взять новую лампу, используя салфетку или перчатки
5. Установить новую лампу на место
6. Проверить надежность фиксации
7. Включить питание и проверить работу

Важно использовать лампу той же мощности и с тем же цоколем, что и оригинальная. Касание колбы пальцами может привести к преждевременному перегоранию лампы.

Преимущества и недостатки галогенных светильников

Галогенные светильники имеют ряд достоинств и недостатков по сравнению с другими типами освещения:

Преимущества:

• Яркий белый свет
• Компактные размеры
• Мгновенное включение
• Возможность диммирования
• Длительный срок службы

Недостатки:

• Высокая температура нагрева
• Чувствительность к скачкам напряжения
• Необходимость использования трансформатора (для ламп 12В)
• Более высокая стоимость по сравнению с лампами накаливания

Несмотря на некоторые недостатки, галогенные светильники остаются популярным выбором для создания яркого акцентного освещения.

Установка галогенных светильников — галогенные лампы с подключением через трансформатор

Установка светильников с галогенными лампами с подключением через трансформатор

Для экономии и безопасности эксплуатации электроэнергии применяются схемы освещения, где используется не 220 В, а намного меньшие показатели номинального напряжения. Примером служат галогенные лампы на 6,12 и 24 В.

Низковольтные галогенные лампы светят ничуть не ярче, чем обычные, а энергии потребляют на порядок меньше. К тому же невысокое напряжение гарантирует безопасность человека. Обычно такие лампы устанавливают в ванных комнатах по соображениям безопасности. Единственное «но>> при работе галогенных ламп — они требуют установки понижающего трансформатора (рис. 8.41 и 8.42).

Рис. 8.41. Понижающий трансформатор для галогенных ламп: 2 провода предназначены для сетевого напряжения 220 В, еще 2 — для выходящего напряжения 12 В

Галогенные лампы такого вольтажа устанавливаются во встроенные светильники в подвесных потолках (рис. 8.43 и 8.44).

Рис. 8.43. Монтаж галогенных светильников с трансформатором в подвесной потолок

Рис. 8.44. Монтаж галогенных светильников и трансформатора одновременно с потолком

Современные электронные трансформаторы имеют небольшие размеры, которые позволяют с легкостью монтировать их прямо на каркас потолка. Выбирать трансформатор для лампы необходимо таким образом. Сначала рисуется схема освещения, в которой указаны количество ламп и их мощность, затем последняя величина суммируется и к полученному числу прибавляется 10-15 % (на всякий случай).

Для примера можно предложить такую схему: помещение освещают 6 ламп по 12 В каждая. Умножаем 12 х 16 = = 196 Вт, округляем до 200 Вт — это и будет показатель мощности требуемого трансформатора. При установке и эксплуатации такого прибора нужно помнить, что при работе он может сильно нагреваться (до +90 °С). Не стоит приобретать трансформатор с завышенной мощностью. Лучше всего, когда он работает на полную нагрузку. Например, если есть трансформатор на 300 Вт, а к нему планируется подключить лампочки с суммарной мощностью в 250 Вт, то лучше добавить еще пару по 24 В.

Потолок, за которым расположен такой прибор, надо снабдить специальными лючками, чтобы в случае поломки или регулировки до него можно было легко добраться. Если зон освещения несколько, то вместо одного мощного трансформатора лучше приобрести несколько штук послабее — выйдет дешевле, да и устанавливать их легче.

На группу освещения, работающую от трансформаторов, лучше выделить отдельный автомат, не допускающий перегрузки. Она весьма опасна для таких приборов.

ПРИМЕЧАНИЕ

Для низковольтных галогенных ламп не стоит устанавливать диммер. Он начинает работать некорректно, и срок службы сокращается.

Установка точечных светильников. полный ассортимент в Москве

Установка точечных светильников.

Схема подключения .

Установка точечных светильников возможна своими силами, но мы рекомендуем воспользоваться услугами электрика. От корректности подключения зависит пожаро –электро безопасность вашего жилища!

Самостоятельная установка точечных светильников. Схема подключения

Как подключить точечные светильники? Первым делом необходимо спланировать расположение светильников в помещении. Если вы планируете использовать точечные светильники в качестве основного освещения, то рассчитывайте примерно 1 светильник с галогенной лампой 35W (или 3,5 — 4W светодиодной) на 1 кв.м. или 2 светильника с лампой 50W (5-6W светодиодной) на 3 кв.м.

Сверлите отверстия под светильник только после его покупки. Стандартных посадочных отверстий не бывает! У разных производителей и в разных моделях посадочное отверстие тоже разное.

Если вы решили установить светильники с галогенной лампой на 12В (сегодня это редкость, обычно выбирается светодионая лампа), понадобится трансформатор.

При подключении трансформатора необходимо обеспечить доступ к нему, чтобы в случае необходимости его можно было заменить. Чаще всего трансформатор устанавливается таким образом, чтобы его можно было достать через посадочное отверстие светильника.

Подключение точечных светильников с лампой на 220В.

Монтаж точечных светильников через трансформатор.

На обеих схемах подключения светильников присутствует прибор защиты ламп (примерно в 5 раз продлевает срок службы галогенной лампы, в паре со светодиодными ставить нельзя). Его устанавливать не обязательно. Если в качестве выключателя используется диммер (для плавного регулирования мощности света) прибор защиты ламп устанавливать не нужно, его роль уже выполняет светорегулятор. В некоторые модели трансформаторов плавный пуск лампы уже встроен (например, российские трансформаторы Shetale).

Учтите, что длина провода на выходе трансформатора не должна превышать 2х метров, трансформатор должен распологаться не ближе чем за 20 см. от светильника.

Особенности подключения точечных светильников в ванной комнате

Монтаж точечных светильников в ванной комнате очень схож с монтажом в других местах, но существуют некоторые особенности.

При подключении светильников не следует использовать ручную скрутку проводов, т.к. есть вероятность, что провод начнет окисляться и как следствие появится плохой контакт, что не лучшим образом влияет на пожаробезопасность, может вызвать короткое замыкание. Избежать подобной ситуации можно с помощью соединения проводов клеммами или Wago с применением специально защитной пасты.

Следует понимать, что ванная комната в жилых помещениях по техническим нормам считается сухим помещением, поэтому покупать влагозащищенный светильник совсем не обязательно. Не желательно устанавливать светильники в ванную с капсульной галогенной лампой (G4, G6, G9), т.к. из-за водяного пара такие лампы часто перегорают.

Как заменить двухцокольную галогенную лампу

Двухцокольная галогенная лампа имеет цоколь R7S. Это длинные лампочки, которые обычно используются в настенных светильниках, торшерах и садовых прожекторах.

Они доступны в размерах 78 или 118 мм и мощностью от 100 Вт до 500 Вт, хотя последняя действительно используется только на открытом воздухе в прожекторах. Эти лампы, как правило, служат не менее 3000 часов использования.

Они известны как двухцокольные лампы, так как имеют 2 подпружиненных контактных точки, которые удерживают лампу на месте. Этот механизм делает замену лампочки легкой. Луковицы, как правило, имеют форму T3, что означает, что они имеют диаметр ⅜ дюйма.

Их также можно найти в формах T5 (диаметр ⅝ дюйма), T8 (диаметр 1 дюйм) и T12 (диаметр 1 ½ дюйма). Они также известны как лампы J- и T-типа. Они больше всего подходят для закрытых светильников.

Как работают галогенные лампочки?

Электрический ток проходит через лампочку и нагревает тонкую проволоку накаливания внутри. Испускаемый свет яркий и белый, что означает, что они очень хорошо освещают.

Галогенные лампочки заполнены специальным газообразным галогеном, таким как бром, и инертным газом. Инертный газ подавляет испарение вольфрамовой нити.

Одновременно газообразный галоген уменьшает количество вольфрама, покрывающего внутренние стороны лампы. Вместо этого вольфрам осаждается обратно на нить накала, что означает, что лампы имеют гораздо более длительный срок службы и более энергоэффективны.

Какие меры предосторожности следует соблюдать при замене галогенной лампы?

Сначала необходимо отключить питание лампы или вынуть вилку из розетки. Если вы оставите питание включенным, это может привести к поражению электрическим током или другим травмам.

Дайте ему полностью остыть, прежде чем даже пытаться приблизиться к свету. Вы должны подождать не менее 10 минут, прежде чем быстро коснуться лампочки, чтобы проверить температуру. Если вам нужно отсоединить лампочку от металлических штырей, вы должны подождать не менее 20 минут, чтобы металл достаточно остыл.

Если в вашем светильнике имеются теплозащитные экраны или защитные покрытия, мы рекомендуем сфотографировать их перед снятием. Это гарантирует, что вы знаете, где они расположены, и не замените их в неправильных местах.

Не рекомендуется прикасаться голыми пальцами к внешней стороне галогенной лампочки. Внешний корпус сделан из кварца, а не из стандартного стекла, чтобы гарантировать, что он может выдерживать более высокие температуры при включении света.

Масла и соли, которые естественным образом присутствуют на поверхности ваших пальцев, могут повредить корпус лампы. Они могут заставить тепло концентрироваться в определенных местах, что может привести к преждевременному разрушению или поломке лампочки. Мы советуем использовать бумажное полотенце или перчатку, чтобы обращаться с лампочкой.

При откручивании лампочки держите ее осторожно, но крепко, чтобы не треснуть и не разбить тонкий стеклянный корпус. Если вы обеспокоены, мы рекомендуем использовать перчатки или ткань для дополнительной защиты рук. Отвинтите лампочку против часовой стрелки, если это винтовой фитинг.

Если это байонетное соединение, вставьте конец внутрь и поверните. Если вы чувствуете, что вам нужно приложить много усилий, чтобы изменить положение лампочки, мы не рекомендуем продолжать. Вместо этого обратитесь за помощью к квалифицированному электрику.

При утилизации галогенных ламп обязательно заверните их в несколько слоев старой газеты. Это означает, что если они разобьются, вы и окружающие с меньшей вероятностью пострадаете. Мы рекомендуем связаться с вашим местным городом, чтобы узнать, можете ли вы переработать или утилизировать свои лампочки вместе с остальным мусором.

Как очистить галогенную лампу после прикосновения к ней?

Вы должны найти чистую безворсовую ткань, а также небольшую миску медицинского спирта или денатурата.

Окуните тряпку в жидкость и протрите ею грязную часть лампочки.

Возьмите вторую сухую ткань и протрите ей влагу с внешней стороны лампочки. Лампа должна быть полностью сухой, прежде чем вы снова вставите ее в светильник.

Как заменить двухцокольную галогенную лампу?

Проблема, с которой обычно сталкиваются при замене двухцокольной лампы, заключается в невозможности перемещения патрона. Обратите внимание на пружины с обеих сторон лампы.

Ваш первый шаг — вынуть стекло из светильника, прежде чем пытаться дотронуться до лампочки или передвинуть ее. Возьмите плоскую отвертку и осторожно постучите ею по одной стороне лампочки.

Нажмите на пружину с помощью головки отвертки. Делая это, осторожно и медленно вытяните одну сторону лампочки.

Повторите этот процесс с другой стороны лампочки. Выньте вторую сторону лампочки и полностью снимите ее с приспособления.

Вам нужно будет проверить размер и характеристики старой лампы, чтобы убедиться, что новая подойдет. Обратите внимание на номер после буквы T и убедитесь, что ваша новая лампа подходит.

При установке сменной лампы сначала прикрепите одну сторону, а затем вставьте другую. Включите свет, чтобы проверить, горит ли лампочка. Как только вы убедитесь, что он работает, снова прикрепите стекло. Проверьте еще раз, и все готово.

Почему моя галогенная лампа продолжает перегорать?

Это может быть связано с тем, что вы покупаете лампы низкого качества, в которых нить накаливания намного тоньше и перегорает быстрее. Это может быть из-за того, что ваша лампочка намокла или к ней прикоснулись пальцы.

Это может быть просто из-за того, что свет оставался включенным в течение длительного периода времени, что привело к его перегреву.
