Руководство по эксплуатации концевых выключателей EMAS L1, L2, L3, L4, L5, L51, L52, L53, L61, L66, CSM02, CSM04

 КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ EMAS

Руководство  по  эксплуатации.Настоящее руководство по эксплуатации (далее – РЭ) распространяется на выключатели серий L1, L2, L3, L4, L5, L51, L52, L53, L61, L66, CSM02, CSM04, VT2, VT3, VT4 (далее по тексту – выключатели, изделия).

Назначение и состав Руководства по эксплуатации.

Руководство по эксплуатации предназначено для изучения назначения, устройства и функционирования выключателей концевых.
Руководство по эксплуатации содержит сведения о конструкции,принципе действия, характеристиках выключателей, их составных частей и указания, необходимые для правильной и безопасной эксплуатации, а именно:использования по назначению, технического обслуживания, текущего ремонта, хранения и транспортирования, а также оценок его технического состояния при определении необходимости ремонта, а также сведения по  утилизации изделий.

Требуемый уровень специальной подготовки обслуживающего персонала

К эксплуатации выключателей допускаются лица не моложе 18 лет,прошедшие инструктаж по технике безопасности,ознакомленные с данным Руководством по эксплуатации и имеющие удостоверение на право допуска к самостоятельной работе.
Соблюдение указанных в данном руководстве правил эксплуатации и ремонта гарантирует безотказную и долговечную работу выключателей.

1. ПРЕДНАЗНАЧЕНИЕ Выключатели концевые имеют главную цель – коммутация электрических цепей в сигнализации, в процессах управления и устройствах контроля, где объект проверяется на подвижность. Концевой выключатель устанавливается в системах, устройствах, конструкциях, где необходим контроль движения отдельных элементов.

2. ПАРАМЕТРЫ И КОНСТРУКЦИЯ

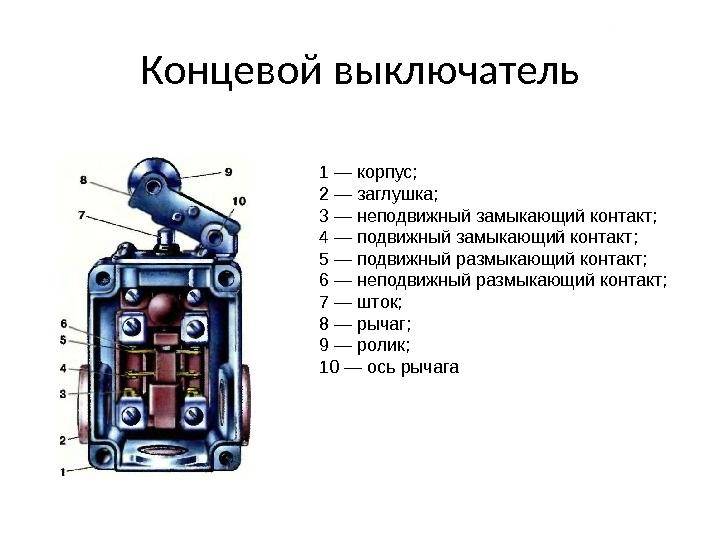

2.1 Выключатель концевой состоит из:
  • классического алюминиевого корпуса и крышки;
  • двойной изоляции;
  • ввода кабеля PG13 для 3 кабелей (с трех сторон) ;
  • стандартных и габаритных установочных размеров;
  • различных видов концевых выключателей.
 2.2 Принцип работы выключателей заключается в следующем:
  • выключатель срабатывает при контакте с ограничителем, при этом прекращается питание электричеством механизма, в котором это устройство установлено. Независимо от способа подключения и конфигурации контактов, концевые элементы надежны и гарантированно справляются с поставленными задачами. Именно поэтому конструкция устанавливается в опасных зонах;
  • при контакте с подвижными механизмами в устройстве концевого выключателя формируется сигнал об опасности одновременно с воздействием на электрическую цепь. Концевые выключатели – это обычный датчик с самовыключающейся системой – автоматический выключатель.
2.3 Степень защиты выключателей — IP65.2.4 Основные технические характеристики выключателей представлены в таблице 1.
Наименование характеристик Величина
Механическая стойкость
   10. 000.000 операций
Электрическая стойкость    100 000 операций
Рабочая температура -5…+40°С
Предельная повторяемость операций 6000 операций в час
Номинальное напряжение, Ue 240 V AC
Номинальный ток, Ie 3 A AC
Электрическая прочность диэлектрика                                     2500 V AC (за 1 минуту)
Тип контакта 1 h4 + 1 HO 2 полюса (быстрое срабатывание)
Область применения AC15
Номинальное сопротивление изоляции 100 МОм (500 V DC)
Номинальное напряжение изоляции Ui 2500 V AC (в течение 1 минуты)
Стандарт Положительная операция по разрыву, функция безопасности согласно       IEC 947/TS EN 60947-5-1/VDE 0660

2. 5 Характеристики  типовых выключателей представлены в таблице 2

Код Привод Материал
привода
Материал
наконечника
L1K13MIP11 однонаправленный ролик с угловым  действием металл пластмасса
L1K13MIM11 однонаправленный ролик с угловым  действием металл металл
L1K13MIP21 однонаправленный ролик с угловым  действием алюминий пластмасса
L1K13MIM21 однонаправленный ролик с угловым  действием алюминий металл
L1K13MIP31 однонаправленный ролик с угловым  действием пластмасса пластмасса
L1K13MIM31 однонаправленный ролик с угловым  действием пластмасса металл
L1K13MЕР12 реверсивный ролик с угловым действием пластмасса пластмасса
L1K13MЕМ12 реверсивный ролик с угловым
действием
пластмасса металл
L1K13MEL22 реверсивный ролик с угловым
действием, регулируемый
пластмасса резина
L1K13PUM21 плунжер пластмасса металл
L1K13MUM33 продольный ролик пластмасса металл
L1K13SOM10 пружинная спица пластмасса металл
L1K13SOM11 пружинный рычаг пластмасса металл
L1K13ROP10 жесткий стержень пластмасса пластмасса
L1K13SOР10 пружинный рычаг пластмасса пластмасса — металл
L1K13SOР11 пружинный рычаг пластмасса пластмасса — металл
L1K13SOР12 пружинный рычаг пластмасса пластмасса — металл
L2K13MIP21 однонаправленный ролик с угловым  действием алюминий пластмасса
L2K13MIМ21 однонаправленный ролик с угловым  действием алюминий металл
L2K13MIP31 однонаправленный ролик с угловым  действием пластмасса
пластмасса
L2K13MIМ31 однонаправленный ролик с угловым  действием пластмасса металл
L2K13МЕР12 реверсивный ролик с угловым действием пластмасса пластмасса
L2K13МЕР123 реверсивный ролик с угловым
действием, регулируемый
пластмасса пластмасса
L2K13МЕР124 реверсивный ролик с угловым
действием, регулируемый
пластмасса пластмасса
L2K13МЕL22 реверсивный ролик с угловым
действием, регулируемый
пластмасса резина
L2K13МЕМ12 реверсивный ролик с угловым действием пластмасса металл
L2K13МЕМ123 реверсивный ролик с угловым действием пластмасса металл
L2K13МЕМ124 реверсивный ролик с угловым действием пластмасса металл
L2K13PUM21 плунжер пластмасса металл
L2K13МUM33 продольный ролик
пластмасса
металл
L2K13SOM10 пружинная спица пластмасса металл
L2K13 SOM11 продольный рычаг пластмасса металл
L2K13ROP10 жесткий стержень пластмасса пластик
L2K13SOР10 пружинный рычаг пластмасса пластмасса — металл
L2K13 SOР11 пружинный рычаг пластмасса пластмасса — металл
L2K13 SOР12 пружинный рычаг пластмасса пластмасса — металл
L3K13MIP31 однонаправленный ролик с угловым  действием пластмасса пластмасса
L3K13MIP41 однонаправленный ролик с угловым  действием пластмасса пластмасса
L3K13MIМ31 однонаправленный ролик с угловым  действием пластмасса металл
L3K13MIМ41 однонаправленный ролик с угловым  действием пластмасса металл
L3K13МЕР12 реверсивный ролик с угловым действием пластмасса пластмасса
L3K13 МЕР123 реверсивный ролик с угловым
действием, регулируемый
пластмасса пластмасса
L3K13МЕР124 реверсивный ролик с угловым
действием, регулируемый
пластмасса пластмасса
L3K13МЕМ12 реверсивный ролик с угловым
действием, регулируемый
пластмасса металл
L3K13МЕМ123 реверсивный ролик с угловым
действием, регулируемый
пластмасса металл
L3K13МЕМ124 реверсивный ролик с угловым
действием, регулируемый
пластмасса металл
L3K13MEL22 реверсивный ролик с угловым
действием, регулируемый
пластмасса резина
L3K13PUM21 плунжер пластмасса металл
L3K13 MUM33 продольный ролик пластмасса металл
L3K13SOM10 пружинная спица пластмасса металл
L3K13 SOM11 пружинный рычаг пластмасса пластмасса
L3K13ROP10 жесткий стержень пластмасса пластмасса
L3K13SOР10 пружинный рычаг пластмасса пластмасса
L3K13 SOР11 пружинный рычаг пластмасса пластмасса
L3K13 SOР12 пружинный рычаг пластмасса пластмасса
L3K13 RЕМ121 металлический рычаг пластмасса металл
L3K13REF121 волоконный рычаг пластмасса волокно
L4K16MIM11 однонаправленный ролик с угловым   действием металл металл
L4K16MIР11 однонаправленный ролик с угловым   действием металл пластмасса
L4K16MIР21 однонаправленный ролик с угловым   действием алюминий пластмасса
L4K16MIМ21 однонаправленный ролик с угловым   действием алюминий металл
L4K16MIР31 однонаправленный ролик с угловым   действием пластмасса пластмасса
L4K16MIМ31 однонаправленный ролик с угловым   действием пластмасса металл
L4K16МЕР12 реверсивный ролик с угловым действием пластмасса пластмасса
L4K16МЕМ12 реверсивный ролик с угловым действием пластмасса металл
L4K16PUM21 плунжер пластмасса металл
L4K16МUM33 продольный ролик пластмасса металл
L5K23LEM411 петля пластмасса металл
L5K23LEM412 петля пластмасса металл
L5K23LEM511 петля пластмасса металл
L5K23LEM621 петля пластмасса металл
L5K23LEM622 петля пластмасса металл
L5K23ВEM621 вращающаяся трубка пластмасса металл
L5K23LUM321 ключ пластмасса металл
L5K23LUM322 ключ пластмасса металл
L5K23LUM323 ключ пластмасса металл
L5K23MUM332R продольный ролик пластмасса металл
L5K23CPDE аварийная кнопка пластмасса пластмасса
L61K13MUM331 продольный ролик металл металл
L61K13 РUM211 плунжер металл металл
L61K13МЕМ121 реверсивный ролик с угловым действием металл металл
L61K13МЕР121 реверсивный ролик с угловым действием металл пластик
2. 6 Комплектность.
В комплект поставки входят:
  • выключатель согласно заказу потребителя;
  • паспорт на каждый выключатель;
  • руководства по эксплуатации на каждый выключатель.
3. ЭКСПЛУАТАЦИЯ

Перед началом эксплуатации следует проверить маркировку, чтобы убедиться в пригодности изделия для планируемого применения.
Необходимо убедиться в отсутствии внешних повреждений устройства.
Изделие, имеющее внешние механические повреждения, эксплуатировать запрещено.
Для электрических установок необходимо соблюдать соответствующие положения монтажу и эксплуатации (например,RL 1999/92/EG, RL 94/9EG и другие действующие национальные нормы и предписания).
Монтаж изделий должен выполняться только силами квалифицированного персонала. Монтаж должен контролироваться квалифицированным специалистом, имеющим дополнительное образование в области электротехники и разрешение на выполнение работ с электроустановками. Обязательным является соблюдение инструкций, содержащихся в предоставляемых производителем руководствах по эксплуатации.
Необходимо соблюдать все общепринятые законодательные нормы и прочие обязательные директивы по безопасности труда, предотвращению несчастных случаев и охране окружающей среды.
Самовольное вскрытие корпуса выключателя влечет за собой утрату права на гарантийное обслуживание изделия, а также может стать причиной поражения электрическим током.
Пределы допустимой температуры окружающей среды и при эксплуатации изделий  от –20 оС до +50оС.


4. ОХРАНА ОКРУЖАЮЩЕЙ СРЕДЫ

Примененные материалы не должны оказывать вредное воздействие на организм человека и окружающую среду в предусмотренных условиях эксплуатации, а также создавать пожаро-взрывоопасные ситуации.
Выделение материалами посторонних запахов и токсичных веществне допускается
Материалы конструкции изделия при установленных температурах хранения и эксплуатации не выделяют вредных продуктов в концентрациях,опасных для  организма человека и загрязняющих окружающую среду


5. ХРАНЕНИЕ

Хранение изделия должно осуществляться в упаковке производителя в закрытых помещениях с естественной вентиляцией при температуре окружающего воздуха от -50° до +50°С и относительной влажности не более 80% при температуре +25°С.

6. ТРАНСПОРТИРОВАНИЕ

Транспортировка изделия может осуществляться любым видом закрытого транспорта, обеспечивающим предохранение упакованных изделий от механических воздействий и воздействий атмосферных осадков.

7. УТИЛИЗАЦИЯ

Для утилизации изделий необходимо обращаться в специализированные организации, имеющие лицензию на переработку отходов электротехнического производства, либо медьсодержащих отходов.
Для утилизации упаковочных материалов необходимо обращаться в специализированные организации.

8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА Изготовитель гарантирует соответствие изделий требованиям безопасности при соблюдении условий хранения, транспортирования, монтажа и эксплуатации.
Гарантийный срок эксплуатации 1 год. Гарантийный срок исчисляют с ввода изделия в эксплуатацию. Срок службы 5 лет.
В случае обнаружения неисправности изделий, необходимо обратиться на завод-изготовитель, по контактной информации, указанной в сопроводительной документации.



Концевые выключатели кранов

Категория:

   Грузоподъемные краны предприятий

Публикация:

   Концевые выключатели кранов

Читать далее:

   Ограничители подъема стрелы кранов


Концевые выключатели кранов

Концевые выключатели применяются на кранах всех типов с электрическим приводом. Механизмы подъема груза и стрелы таких кранов должны быть оборудованы концевыми выключателями, которые предназначены для автоматического отключения электродвигателя при подходе крюка, грейфера или другого грузозахватного органа, а также стрелы к крайнему верхнему положению. На кранах с двумя и более механизмами подъема концевыми выключателями должны быть снабжены механизмы главного и вспомогательных подъемов. Концевыми выключателями производится также автоматическая остановка механизмов передвижения кранов и их грузовых тележек перед подходом кранов и тележек к упорам, находящимся в конце рельсового пути.

Для остановки механизмов передвижения башенных и козловых кранов и мостовых перегружателей концевые выключатели должны применяться независимо от скорости передвижения крана. На мостовых и консольно-передвижных кранах и грузовых тележках, применяемых на кранах, концевые выключатели механизмов передвижения необходимо устанавливать только в тех случаях, когда скорость передвижения крана (тележки) при подходе к упору превышает 32 м/мин. На портальных кранах концевые выключатели должны устанавливаться для автоматической остановки механизма передвижения крана в целях предупреждения полного разматывания токоподводящего кабеля с кабельного барабана, которым снабжаются такие краны.

Взаимно согласованные концевые выключатели должны применяться для предупреждения столкновения мостовых или консольно-передвижных кранов, работающих на одном подкрановом пути. Такие выключатели разрешается не устанавливать при работе на одном пути нескольких башенных, козловых и портальных кранов.

Рекламные предложения на основе ваших интересов:

Дополнительные материалы по теме:

На кранах, управляемых с пола, обязательное применение концевых выключателей предусмотрено только для механизмов подъема. На механизмах передвижения таких кранов и их тележек концевые выключатели можно не устанавливать. Концевые выключатели должны применяться также при необходимости ограничения хода любого механизма крана с электрическим приводом, например выдвижения телескопической части, подъема кабины и т. п.

В соответствии с ГОСТ 13556—68* башенные строительные краны с бескольцевым токоприемником должны быть оборудованы ограничителем поворота.

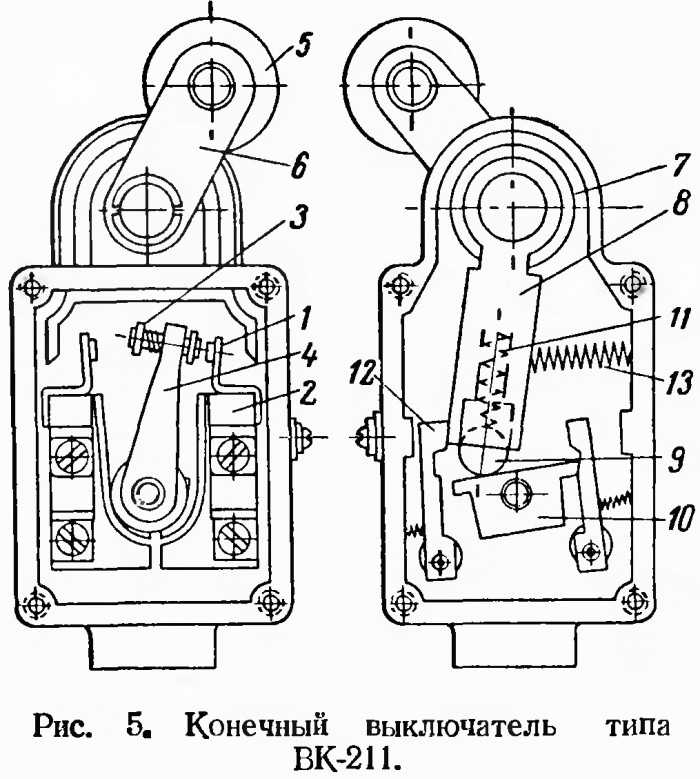

На кранах можно применять рычажные концевые выключатели, срабатывающие при воздействии на его рычаг линейки или упора, и приводные, связанные с одним из вращающихся валов механизма. Последние применяются в тех случаях, когда установка рычажного концевого выключателя сопряжена с трудностями, а также когда необходимо ограничить не только верхнее, но и нижнее положение крюка.

Типы рычажных концевых выключателей типа КУ приведены на рис. 6.1. На рис. 6.2 изображена схема установки рычажного концевого выключателя механизма подъема типа КУ-503 на тележке мостового крана. При подходе крюковой подвески к наивысшему допустимому положению козырек подвески приподнимает груз, связанный канатиком с рычагом выключателя. Коленчатый рычаг’ под действием груза, укрепленного на втором его конце, поворачивается и выключает ток. Для правильного направления движения подвешенного на канатике груза на последнем имеется специальная скоба, охватывающая подвижные концы грузовых канатов.

В настоящее время вместо рычажных выключателей серии КУ-500 выпускаются выключатели серии КУ-700 (КУ-701, 703, 704 и 706), которые имеют меньшие габариты и массу.

Для автоматической остановки крюковой подвески могут быть также применены редукторные концевые выключатели серии ВУ (ВУ-150 и ВУ-250), которые обеспечивают выключение механизма после определенного числа оборотов вала барабана.

На рис. 1 приведена схема ограничителя высоты подъема, принятая на башенных кранах серии КБ. Ограничитель состоит из концевого выключателя и груза с двумя направляющими скобами, в которые заведены ветви грузового каната. Груз через серьгу и канат связан с рычагом концевого выключателя. В нормальном положении груза контакты выключателя замкнуты. Если крюковая подвеска упрется в груз и приподымет его, то освобожденный от груза рычаг конечного выключателя повернется под действием собственной пружины и .разомкнет контакты цепи управления привода грузовой и стреловой лебедок.

Самым распространенным выключателем для ограничения механизмов передвижения являются рычажные выключатели типа КУ с самовозвратом в исходное положение. Выключатели, применяемые для ограничения хода крана, устанавливаются на самом кране и приводятся в действие отводной линейкой, укрепленной на крановом пути перед тупиковым упором. Концевые выключатели, ограничивающие ход крановых тележек, монтируют на кране, а отводную двустороннюю линейку — на тележке. При небольших выбегах (путях торможения) механизма передвижения используются концевые выключатели типа КУ-501, рычаг которых выводится из нулевого положения линейкой.

Рис. 1. Установка рычагов и диаграммы замыканий выключателей серии КУ-500”.
а — КУ-501; б — КУ -504; в — КУ-503; г — КУ-506

Рис. 2 Схема установки концевого выключателя типа КУ-503 на механизме подъема мостового крана

Отключающие линейки для воздействия на концевые выключатели портальных кранов можно не устанавливать. Это обусловлено спецификой работы таких кранов в морских портах и наличием концевого

Рис. 3. Установка ограничителя высоты подъема крюковой подвески башенного крана

Для ограничения хода механизмов передвижения с большим выбегом можно применять выключатели с двумя фиксированными положениями. Поворот рычага выключателей типа КУ-504 и КУ-506 происходит после воздействия на упор. Первые из них применяются на башенных кранах серии КБ для автоматической остановки крана в конце пути. Упор, воздействующий на выключатель, представляет собой металлический стержень, расположенный поперек пути.

Требования к установке концевых выключателей

Концевой выключатель механизма подъема должен быть установлен таким образом. чтобы после автоматической остановки блочной обоймы, грейфера или другого грузозахватного органа зазор между ними и упором был не менее 200 мм. У электроталей этот зазор может быть уменьшен до 50 мм (ст. 162 Правил по кранам).

При срабатывании концевых выключателей механизмов передвижения расстояние от буферов кранов или тележек до упора должно быть не менее половины пути торможения, а для кранов, работающих на наземных подкрановых путях (башенные, козловые), — не менее полного пути торможения. Путь торможения привыключателя, контролирующего разматывание кабеля с кабельного барабана.

Взаимное отключение механизмов передвижения мостовых кранов, приблизившихся друг к другу, должно производиться на расстоянии не менее 0,5 м. Это же требование соблюдается при работе двух передвижных консольных кранов на одном пути.

Концевые выключатели должны включаться в электрическую схему крана так, чтобы обеспечивалась возможность движения механизма в обратном направлении. Дальнейшее движение в том же направлении допускается только для механизма передвижения мостового крана в целях подхода к посадочной площадке или тупиковому упору с наименьшей скоростью, допускаемой электрической схемой управления краном.

При срабатывании взаимных концевых выключателей движение кранов должно осуществляться только в – обратную сторону, для чего в схемах магнитных контроллеров серии П и ДП при монтаже кранов вносятся изменения в зависимости от количества кранов на одном пути.

Если у грейферного крана привод лебедок поддерживающих и замыкающих канатов грейфера осуществляется от отдельных электродвигателей, концевой выключатель должен отключить оба двигателя одновременно при достижении грейфером крайнего верхнего положения.

Концевые выключатели могут размыкать цепь главного или вспомогательного тока. В последнем случае предусматривается включение контактов в цепь контактора направления (реверсивного), либо в общую цепь защиты крана. Концевые выключатели, размыкающие цепь главного тока (цепь питания двигателей), в отечественном краностроении не применяются. Контакты концевых выключателей должны работать на разрыв электрической цепи.

Неисправность или отсутствие концевого выключателя на механизме подъема может вызвать подтягивание блочной обоймы до упора, сильное натяжение и обрыв канатов. При этом упавшими блочной обоймой, крюком и канатами может быть нанесена тяжелая травма находящимся внизу людям.

На кранах, оборудованных двумя механизмами подъема, неисправность концевых выключателей особо опасна: при одновременном включении одного из этих механизмов на подъем, а другого на спуск следить за положением крюков трудно и крановщик может упустить момент подхода крюка к крайнему верхнему положению.

В мостовых кранах наблюдались трещины в металлоконструкциях и в элементах подвески кабины в результате сильных ударов кранов о тупики. При работе с неисправными выключателями таких кранов отмечались также случаи падения машинистов и других лиц, обслуживающих краны, с галерей мостовых электрических кранов в результате неожиданного толчка, вызванного наездом соседнего крана. Поэтому при неисправностях или отсутствии концевых выключателей любых механизмов краны не должны допускаться к работе (ст. 297 Правил по кранам).

При больших скоростях хода моста (свыше 80 м/мин) рычажные концевые выключатели не могут служить надежной защитой от наездов кранов на тупиковые упоры или соседние краны. Для таких кранов имеются разработанные конструкции автоматических фотоэлектрических остановов.

Блокировка люка и блокировка дверки кабины

Краны мостового типа должны быть оборудованы устройством для автоматического снятия напряжения с крана при выходе на его галерею. У кранов, работающих в помещении, троллейные провода напряжением не более 36 В при этом могут не отключаться.

У мостовых кранов, выход на которые предусмотрен через галерею моста, блокировкой должна быть оборудована дверь входа на галерею (ст. 166 Правил по кранам).

Устройство блокировки необходимо предусматривать независимо от системы токоподвода к двигателям грузовой тележки (троллейными проводами или гибким кабелем).

Дверь для входа в кабину управления грузоподъемной машины с посадочной площадки должна быть снабжена электрической блокировкой, не позволяющей начать передвижение при открытой двери (ст. 167 Правил по кранам).

В том случае, когда кабина имеет дополнительный балкон, через который осуществляется вход в кабину, то дверкой, снабженной блокировкой, должен быть оборудован балкон. У магнитных кранов допускается снятие напряжения с грузового электромагнита контактами блокировки люка. При срабатывании концевых выключателей и других устройств безопасности напряжение с грузового магнита сниматься не должно.

Как установить и откалибровать концевой выключатель

Учитесь на знаниях сообщества. Эксперты добавляют свои идеи в эту совместную статью на основе ИИ, и вы тоже можете.

Это новый тип статьи, который мы начали с помощью ИИ, и эксперты продвигают его вперед, делясь своими мыслями непосредственно в каждом разделе.

Если вы хотите внести свой вклад, запросите приглашение, поставив лайк или ответив на эту статью. Узнать больше

— Команда LinkedIn

Последнее обновление: 27 апреля 2023 г.

Концевой выключатель — это устройство, которое определяет положение регулирующего клапана и отправляет сигнал на контроллер или индикатор. Это один из распространенных аксессуаров, который может повысить производительность и функциональность регулирующего клапана. Однако для обеспечения точности и надежности его необходимо правильно установить и откалибровать. В этой статье вы узнаете, как это сделать за шесть простых шагов.

    Шаг 1: Выберите правильный концевой выключатель

    Перед установкой концевого выключателя необходимо выбрать соответствующий тип и модель регулирующего клапана. Существуют различные типы концевых выключателей, такие как механические, бесконтактные, магнитные или оптические, и каждый из них имеет свои преимущества и недостатки. Вам также необходимо учитывать монтажное положение, электрическое соединение, условия окружающей среды и совместимость с вашим регулирующим клапаном и его приводом. Ознакомьтесь со спецификациями и рекомендациями производителя, чтобы сделать лучший выбор.

      Шаг 2: Установите концевой выключатель

      После того, как у вас есть нужный концевой выключатель, вам необходимо надежно закрепить его на регулирующем клапане. В зависимости от конструкции концевого выключателя и привода может потребоваться использование кронштейна, муфты или удлинителя вала для их соединения. Убедитесь, что концевой выключатель совмещен с вращением или ходом привода и что он не мешает работе или техническому обслуживанию клапана. Затяните винты или болты в соответствии со значениями крутящего момента, указанными производителем.

        Шаг 3: Подсоедините концевой выключатель

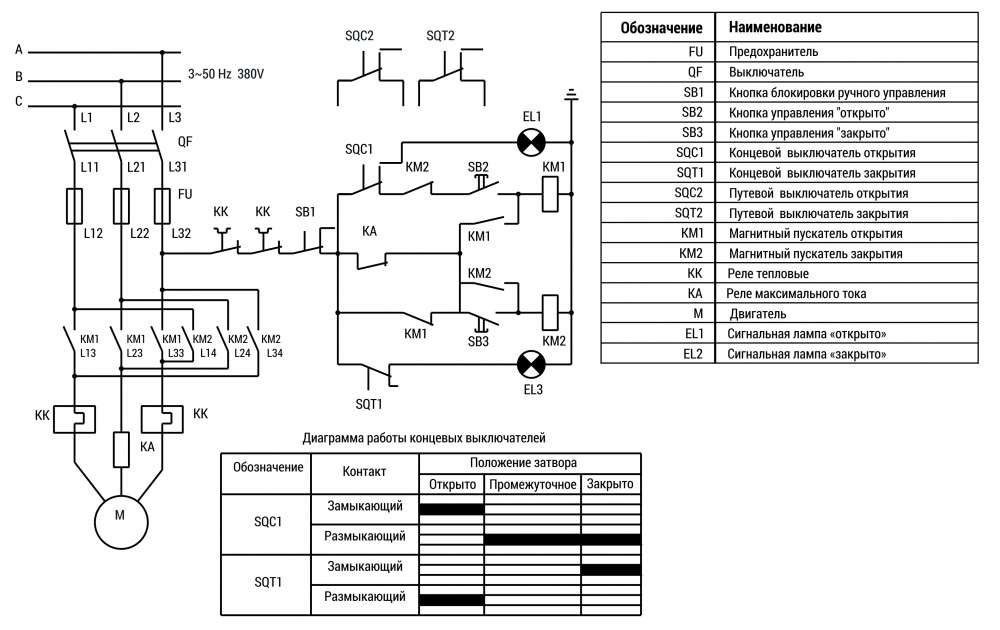

        После установки концевого выключателя вам необходимо подключить его к источнику питания и контроллеру или индикатору. Следуйте схеме подключения, предоставленной производителем, и используйте соответствующие кабели и разъемы. Убедитесь, что полярность, напряжение и сила тока соблюдены, а провода изолированы и закреплены. Избегайте незакрепленных или оголенных проводов, которые могут вызвать короткое замыкание или поражение электрическим током. Если концевой выключатель установлен во взрывоопасной зоне, используйте взрывозащищенные или искробезопасные способы подключения.

          Шаг 4: Установите точки переключения

          Следующим шагом является установка точек переключения, которые являются положениями регулирующего клапана, которые приводят в действие концевой выключатель для отправки сигнала. Это можно сделать, вручную переместив регулирующий клапан в полностью открытое и полностью закрытое положения и отрегулировав кулачки или винты на концевом выключателе, пока они не коснутся выключателей. В качестве альтернативы вы можете использовать цифровой или аналоговый измеритель для измерения выходного сигнала концевого выключателя и регулировать его до тех пор, пока он не будет соответствовать желаемому значению.

            Шаг 5: Калибровка концевого выключателя

            После установки точек переключения необходимо откалибровать концевой выключатель, чтобы проверить его точность и воспроизводимость. Это можно сделать, подав известный входной сигнал на регулирующий клапан и измерив выходной сигнал концевого выключателя. Сравните измеренное значение с ожидаемым значением и рассчитайте ошибку. Если ошибка находится в допустимом диапазоне, то концевой выключатель откалиброван. Если нет, вам нужно повторить предыдущий шаг и настроить точки переключения, пока ошибка не будет минимизирована.

              Шаг 6. Проверка концевого выключателя

              Последний шаг — проверка концевого выключателя, чтобы убедиться в его правильном функционировании и надежности. Это можно сделать, управляя регулирующим клапаном в нормальных и ненормальных условиях и наблюдая за реакцией концевого выключателя. Проверьте, посылает ли концевой выключатель правильный сигнал в нужное время и соответствует ли он положению регулирующего клапана. Кроме того, проверьте, работает ли концевой выключатель стабильно и последовательно и не создает ли он шума или помех. Если вы обнаружите какие-либо проблемы, устраните их и устраните как можно скорее.

                Вот что еще нужно учитывать

                Здесь можно поделиться примерами, историями или идеями, которые не вписываются ни в один из предыдущих разделов. Что еще вы хотели бы добавить?

                  Оцените эту статью

                  Мы создали эту статью с помощью ИИ. Что вы думаете об этом?

                  Это здорово Это не так здорово

                  Спасибо за ваш отзыв

                  Ваш отзыв является частным.

                  Добавить комментарий

                  Ваш адрес email не будет опубликован. Обязательные поля помечены *
