Установка розеток на полу. Установка напольной розетки своими руками: пошаговая инструкция

Как правильно установить розетку в пол. Где лучше разместить напольную розетку. Какие инструменты и материалы потребуются для монтажа. На что обратить внимание при выборе места и подключении.

Преимущества установки напольных розеток

Напольные розетки имеют ряд преимуществ по сравнению с обычными настенными:

• Позволяют подключать электроприборы в центре комнаты, где нет стен
• Избавляют от необходимости использовать удлинители
• Выглядят более эстетично, не нарушая дизайн интерьера
• Обеспечивают удобный доступ к электричеству в больших помещениях
• Защищены от случайного попадания воды и грязи специальными крышками

При правильном монтаже напольные розетки абсолютно безопасны в использовании и соответствуют всем требованиям электробезопасности.

Выбор места для установки напольной розетки

При выборе места для монтажа напольной розетки необходимо учитывать следующие факторы:

• Расположение балок перекрытия — розетку нужно устанавливать между ними
• Наличие доступа к пространству под полом для прокладки кабеля
• Близость к источнику питания для подключения
• Удобство использования — розетка должна находиться там, где она действительно нужна
• Отсутствие препятствий в виде труб, проводки и т.д. под полом

Оптимальное расположение напольной розетки — в центре комнаты или в местах, где планируется размещение электроприборов.

Необходимые инструменты и материалы

Для установки напольной розетки вам потребуются:

• Дрель и набор сверл
• Лобзик
• Отвертки
• Плоскогубцы
• Инструмент для зачистки проводов
• Тестер напряжения
• Рулетка
• Карандаш
• Напольная розетка с монтажным коробом
• Электрический кабель
• Винты, скобы, соединители проводов

Перед началом работ убедитесь, что у вас есть все необходимые инструменты и материалы. Это поможет избежать задержек в процессе монтажа.

Пошаговая инструкция по установке напольной розетки

1. Определите место установки розетки
2. Проверьте наличие балок перекрытия и другие препятствия
3. Разметьте и вырежьте отверстие в полу под монтажную коробку
4. Установите монтажную коробку и закрепите ее
5. Проложите кабель от источника питания к розетке
6. Подключите провода к розетке
7. Установите розетку в монтажную коробку
8. Подключите другой конец кабеля к источнику питания
9. Проверьте работоспособность розетки
10. Установите защитную крышку

Следуя этой инструкции шаг за шагом, вы сможете правильно установить напольную розетку своими руками.

Особенности подключения напольной розетки

При подключении напольной розетки необходимо соблюдать следующие правила:

• Использовать кабель подходящего сечения (не менее 1,5 мм² для 16А)
• Подключать розетку к существующей цепи с запасом мощности
• Обязательно заземлять металлическую монтажную коробку
• Тщательно изолировать все соединения
• Проверять отсутствие напряжения перед началом работ
• Соблюдать цветовую маркировку проводов

Неправильное подключение может привести к короткому замыканию или поражению электрическим током. При отсутствии опыта лучше доверить эту работу профессиональному электрику.

Меры безопасности при монтаже напольных розеток

Чтобы обеспечить безопасность при установке и эксплуатации напольной розетки, соблюдайте следующие меры:

• Отключайте электричество перед любыми работами с проводкой
• Используйте инструменты с изолированными ручками
• Проверяйте отсутствие напряжения тестером
• Не превышайте допустимую нагрузку на розетку
• Устанавливайте розетку на расстоянии минимум 60 см от источников воды
• Используйте розетки с защитными крышками
• Регулярно проверяйте состояние розетки и проводки

Соблюдение этих правил поможет избежать несчастных случаев и обеспечит долгую и безопасную работу напольной розетки.

Выбор напольной розетки: на что обратить внимание

При выборе напольной розетки учитывайте следующие характеристики:

• Степень защиты IP (минимум IP44 для влажных помещений)
• Материал корпуса (металл прочнее пластика)
• Наличие защитной крышки
• Тип монтажной коробки (для деревянного или бетонного пола)
• Номинальный ток (16А или 32А)
• Количество гнезд (одинарные или двойные розетки)
• Дизайн и цвет (для соответствия интерьеру)

Выбирайте розетки известных производителей, имеющие необходимые сертификаты качества и соответствующие стандартам безопасности.

Эксплуатация и уход за напольными розетками

Для обеспечения долгой и безопасной работы напольных розеток соблюдайте следующие правила эксплуатации:

• Не допускайте попадания воды и грязи внутрь розетки
• Закрывайте защитную крышку, когда розетка не используется
• Не превышайте максимально допустимую нагрузку
• Регулярно проверяйте состояние контактов и проводки
• При уборке используйте слегка влажную тряпку, не допуская затекания воды
• При обнаружении неисправностей немедленно отключите розетку

Правильный уход и своевременное обслуживание помогут продлить срок службы напольной розетки и обеспечить ее безопасную эксплуатацию.

Установка розеток в полу: особенности монтажа

Современная квартира невозможна без множества точек раздачи электроэнергии. Но постоянно висящие по стенам квартиры шнуры смотрятся некрасиво, их хочется как-то замаскировать, заставить мебелью. Но что, если лючок будет расположен на полу? Тогда он практически незаметен, а провод — легко скрыть.

Зачем устанавливать розетки в пол

Розетки для пола — специализированные изделия, способные облагородить рабочее место. Их монтаж позволяет уберечь точки электроподключений квартиры, офиса, улучшить рабочее место. Специальные люки позволяют размещать несколько видов разъемов, защищают от разбросанных проводов: электрических, от телевизора, компьютера, иных приборов.

Устройства практичны, современны, гармонируют с любым интерьером. Полностью подходят под все требования электрической безопасности.

Понадобятся для следующих зданий, помещений:

1. Автомобильных центров: сервисных организаций, салонов, моек, СТО.
2. Площадок проведения развлекательных мероприятий, концертов, спортивных состязаний.
3. Клубов, баров, ресторанов, предприятий общественного питания.
4. Торговых площадей, прочих общественных помещений.

Особенности приборов, их размещения:

1. Электропитание 220 вольт такое же, как и для обычных розеток. После его подведения можно подключать электрооборудование.
2. Корпус с закрывающейся крышкой.
3. Суппорта для защелкивания изделия в полу, придания жесткости.
4. Фиксаторы кабелей.
5. Зажимы, перегородки, иные типы запчастей.

Этой комплектации достаточно для правильного монтажа, а крышка убережет от попадания грязи, влаги, механических повреждений.

Является преимуществом совместное расположение разных типов разъемов, которые сберегут место помещения, упростят установку.

Варианты реализации:

• пластиковые;
• металлические с использованием цветных металлов;
• для напольной установки под напольную плитку;
• для монтажа под ковролин, прочие напольные покрытия;
• с повышенной влагостойкостью;
• под разную глубину установки;
• одиночные розетки;
• До 12 выходов.

Предлагается функционал двух типов:

• розетки;
• лючки.

Так же изделия обладают богатой цветовой гаммой от металлика до исполнения «под дерево».

Классификация изделий возможна еще по паре признаков:

• стационарные изделия;
• регулирующиеся по высоте.

Первый вариант в металлическом корпусе более надежен. Пластиковые могут быть повреждены при физическом воздействии. Металлические устанавливают в производственных, промышленных помещениях.

Половые лючки — самый хороший выбор при проводке проводов под напольными покрытиями. В зависимости от предпочтений, можно подобрать изделия с разной глубиной установки, открытые, закрытые, с водонепроницаемой крышкой. Например, для террас, веранд, беседок.

Как установить розетки в полу своими руками

Важно с самого начала определить принцип использования. При необходимости запитать пару приборов, подойдет небольшое устройство с неглубоким утапливанием. Масштабируемая конструкция потребует монтажа каркасного модуля.

Для защиты провода под полом подойдут гофрированные трубы. Их удобно использовать при свободном пространстве снизу фальшпола.

Перед работами очищается рабочая зона, закрепляется изделие саморезами, каркасными зажимами. Крепеж напрямую зависит от материала, в который устанавливаются электроустройства.

В заливные полу допускается устанавливать пластиковые корпуса на глубину 8 см, оцинкованные — до 30 см. Последние подойдут для промышленных зон.

Наибольшую сложность для монтажа представляют бетонные полы. Ниша требует демонтажа участка поверхности при помощи перфоратора, ударной дрели, иного инструмента. По окончании крепится крышка зажимами, кронштейнами.

Для надежной, длительной работы следует отдавать предпочтение известным производителям: Legrand, Ecoplast, Simon, Gira. Эти компании являются лидерами в производстве электротехнических изделий, давно зарекомендовали себя надежными поставщиками.

Расположение розеток и выключателей в помещении…

сегодня: %d %M %h~:~%m

Главная \ Статьи \ Расположение розеток и выключателей в помещении…

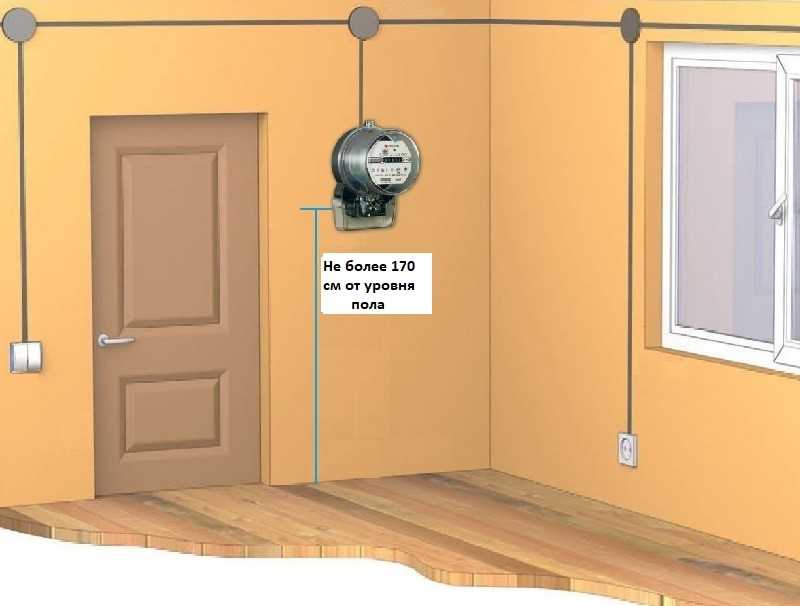

Стоит сказать, что электрическая проводка любого помещения строго индивидуальна. Установка специальных коробок для розеток и выключателей должна проводиться в стене заподлицо и не должны выпирать, иначе будут доставлять много хлопот при установке электроустановок.

На какой высоте от пола крепятся розетки?

В строительных нормативах в настоящее время нет четких правил, которые регламентируют количество и расположение розеток и выключателей в квартире.
В СП 31-110-2003 имеется рекомендации того, что выключатели желательно размещать со стороны дверной ручки на высоте до 100 см, а розетки – в любом месте на таком же расстоянии. Согласно ПУЭ (Правила Устройства Электроустановок) розетки и выключатели должны располагаться дальше, чем в 50 см от газопровода, и дальше, чем в 60 см от ванны, раковины, душевой кабинки. Это расстояние считается, начиная с внешнего габарита раковины, ванны или дверного проема кабинки.
В последнее время в некоторых статьях можно прочитать о так называемом «евростандарте» установки розеток и выключателей, по которому розетки устанавливаются на высоте 0,3 м от пола, а выключатели — 0,9 м от пола. Реально, данные величины ничем не подтверждены, а такая трактовка пришла к нам с появлением понятия «евроремонт».
Отметим, что по старым советским стандартам у выключатели устанавливались на расстоянии 160 см от пола, а розетки — на расстоянии 0,9 м.
На практике розетки устанавливают на высоте от 20 до 100 см (в зависимости от их типа и частоты использования), а выключатели — не выше 100 см от пола.
Так, в розетки, расположенные на 90 см от пола удобнее включать электроприборы (не нужно нагибаться). Если прибор не требует постоянно выключения из сети, то в этом случае удобнее, если розетка будет расположена ниже, чтоб по максимуму скрыть от взгляда провода питания.
Перед тем как устанавливать розетки — нарисуйте схему помещения, на которой обозначьте расстановку мебели, техники, требующую подключения к электричеству или к слаботочным сетям. После чего на схеме отметьте места установки розеток.
Рекомендуется розетки для стационарной техники (компьютер, телевизор и.т.п.) располагать так, чтоб всегда иметь свободный доступ к ним и они были рядом с этими приборами.
Розетки, которые будут использоваться периодически, расположенные на открытых участках стен, лучше всего сделать на одной высоте – 30 см от пола.
Розетки над письменным столом, прикроватными тумбочками и т.п. лучше располагать на высоте 20 см от поверхностей мебели. В зависимости от назначения розеток, устройства могут устанавливаться на других высотах, например, на кухне для удобства использования различных электрических бытовых приборов розетки располагают в одну линию над столешницей, на высоте 200 – 250 мм.

Вся Европа работает по нормам МЭК ( международная энергетическая комиссия. ) В данный момент правила которые действуют на территории России, это ПУЭ (правила устройства электроустановок) . Многие главы ПУЭ уже переработаны с учетом норм МЭК. Так раздел 6.6 .30 устанавливает, что штепсельные розетки должны устанавливаться на высоте удобной для подключения к ним электрических приборов, в зависимости от назначения и интерьера, но не выше 1метра. Согласно главы 7.1.51 выключатели рекомендуется устанавливать на стене со стороны дверной ручки на высоте до 1 метра.
Практика показала, что выключатели и розетки удобней ставить на высоте 0,9м, потому, что современные столы имеют высоту 0,7-0,8м, то есть не будут перекрываться.

Установку выключателей необходимо планировать таким образом, чтобы устройство не оказалось за закрытой дверью. От проема двери выключатели устанавливают на расстоянии не менее 100 мм.



Пользуясь этими нехитрыми правилами, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения розеток и выключателей у вас дома. Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку после.

Как установить напольную розетку (сделай сам)

Обновлено: 02 сентября 2021 г.

Попрощайтесь с опасными удлинителями

Следующий проект›

Семейный мастер на все руки

Иногда электричество не там, где оно нужно, особенно в больших комнатах и ​​старых домах. Напольная розетка может стать идеальным решением проблемы.

Авторы журнала «Сделай сам» из журнала The Family Handyman Magazine

Time

Полный день

Сложность

Средняя

Стоимость

$51–100

Поставьте розетку там, где она нужна 900 06

Пока кто-нибудь не придумает идею получше, мы застряли с затыканием ламп в розетки, чтобы получить свет. Но что, если вам нужна лампа посреди комнаты, где нет розетки? Вам не придется прибегать к некрасивым и опасным удлинителям. Мы покажем вам, как легко подать электроэнергию туда, где она вам нужна, установив красивую, защищенную от давки, влагозащищенную розетку в вашем полу (при условии, что ваш пол не бетонный!).

Врезка и установка стальной выпускной коробки — это работа, с которой справится любой человек, имеющий базовые столярные навыки. Подключение питания немного сложнее, потому что вам нужно найти подходящую цепь и выполнить электрические соединения. Если вы не знаете, как это сделать, обратитесь за помощью к учебнику по домашней электропроводке или к местному электрику.

Перед началом любых электромонтажных работ обратитесь за разрешением в отдел электротехнической инспекции. Плата за разрешение — это небольшая плата за уверенность в том, что электропроводка безопасна, и вы даже можете получить бесплатную консультацию от инспектора. (См. 10 наиболее частых ошибок при работе с электричеством, чтобы узнать о некоторых распространенных ошибках, которых следует избегать.)

Помимо основных инструментов, таких как молоток, рулетка и отвертки, вам понадобится дрель и 3/32-дюймовый. бит, 3/8 дюйма. и 5/8 дюйма. биты лопаты и лобзик. Вам также понадобятся острогубцы, перочинный или универсальный нож, инструмент для зачистки проводов и тестер напряжения.

ОСТОРОЖНО!

Если вы подключаете питание к существующей распределительной коробке или розетке, проверьте цвет оголенных концов проводов. Если они серые, а не тускло-коричневые, значит, они сделаны из алюминия, а не из меди. Вызовите лицензированного электрика, чтобы соединить старые алюминиевые провода с новыми медными проводами.

Купите специальную напольную сборку – обычная настенная розетка не подойдет

Фото 1. Найдите место для утопленной в пол коробки

Измерьте от контрольной точки, такой как показанные трубы радиаторного отопления, чтобы найти пол выпускное отверстие, чтобы оно попадало между балками пола 2 × 10. Затем используйте 8-дюймовый. прямой отрезок вешалки для одежды, отрезанный под углом, чтобы образовать острие, в качестве локатора. Медленно запускайте дрель, удерживая подвеску, чтобы она не болталась, когда вы просверливаете пол.

Фото 2: Найдите часть вешалки для одежды

Найдите выступающую вешалку для одежды в открытом потолке внизу. Если препятствий нет и это подходящее место для выхода в пол, приступайте к установке.

В соответствии с Национальным электротехническим кодексом розетки в полу должны быть частью одобренного узла, состоящего из металлической коробки, прокладки, специальной розетки и прочной накладки с влагонепроницаемой крышкой. Обычную розетку просто так в пол не вмонтируешь. В первый раз, когда кто-то наступит на него, он сломается. Кроме того, мытье пола вокруг розетки без влагонепроницаемой крышки может привести к коррозии соединений или, что еще хуже, к смертельному исходу.

Сборка напольной коробки для жилых помещений, которую мы используем, может быть доступна в домашних центрах, но если вы не можете найти ее там, вы найдете выбор в местном магазине электротоваров, который обслуживает профессионалов. Вы можете найти комплект напольных коробок с защитой от несанкционированного доступа в Интернете, доступный через нашу связь с Amazon. com.

В дополнение к сборке напольной коробки купите достаточное количество кабеля для подключения розетки к источнику питания. За некоторыми местными исключениями, вы можете использовать кабель с пластиковой оболочкой (технически называемый типом NM-B). Используйте провод калибра 14, если цепь, к которой вы подключаетесь, защищена предохранителем или автоматическим выключателем на 15 ампер (провод калибра 12 для цепей на 20 ампер).

Вам также понадобится как минимум один пластиковый кабельный зажим (фото 6), разъемы для проводов (фото 10), 1/2-дюйм. пластиковые скобы (Фото 10) и 1/2-дюйм. x 4 винта с плоской головкой № 4.

Выберите место, до которого можно дотянуться кабелем питания, для встроенной в пол коробки

Фото 3. Вырежьте отверстие для встроенной в пол коробки

Обведите розетку на полу. Просверлите два 3/8-дюйма. отверстия по углам, где винты выступают из боковых сторон металлической коробки и еще два, где идут винты крепления розетки. Теперь используйте электролобзик с лезвием для резки дерева, чтобы завершить вырез коробки. Наклейте малярную ленту, чтобы защитить напольное покрытие.

Фото 4: Выровняйте выпускную коробку встраиваемого пола

Проделайте неглубокие пазы, чтобы вставить монтажные проушины. Затем поместите коробку в отверстие и просверлите 3/32 дюйма. направляющие отверстия для четырех крепежных винтов. Определите, где провод будет входить в коробку, и удалите соответствующую круглую металлическую заглушку острогубцами. Вкрутите зеленый заземляющий винт № 10-32 в резьбовое отверстие в нижней части коробки. Затем прикрепите коробку к полу с помощью винтов с плоской головкой 1/2 дюйма № 4.

Розетку в полу можно поставить где угодно, но протянуть туда кабель может быть непросто. Так что помните о проблемах с маршрутизацией, когда выбираете место. Полы над недостроенными подвалами или подвальными помещениями легко доступны снизу. Бетонные полы жестче, потому что до ближайшего источника питания приходится прорубать траншею. Полы с готовым потолком внизу представляют собой проблему, которую обычно можно решить, проявив некоторую изобретательность. Подробную информацию о том, как протянуть кабель через готовые стены и потолки, см. в разделе «Ловля электрического провода».

Найдите балки пола, прежде чем вырезать выпускное отверстие. В качестве ориентира используйте вентиляционные отверстия, кабель или водопроводные трубы, проходящие через пол и видимые снизу. Просверлите небольшое отверстие в полу (фото 1) в том месте, где вы собираетесь разместить розетку, и найдите сверло в открытом потолке внизу. Если вы просверлили прямо над балкой, вы не сможете увидеть долото. Переместитесь на несколько дюймов и попробуйте еще раз. Заделайте неуместную дыру в полу соответствующей замазкой по дереву. В качестве сверла мы использовали обрезанную вешалку для одежды, потому что она дешевая, удобная и ее легко заметить снизу. Эта самодельная насадка для вешалок для одежды просто необходима для полов с ковровым покрытием, потому что гладкие стороны не захватывают волокна ковра, как обычное сверло.

Найдите цепь питания

Фото 5: Проложите кабель

Проложите кабель с пластиковой оболочкой от розетки в полу к источнику питания. См. указания в следующем шаге по сверлению и скреплению кабеля скобами.

Фото 6. Зафиксируйте провода в коробке

Присоедините кабель к новой коробке. Сначала надрежьте пластиковую оболочку канцелярским ножом или специальным инструментом для разрезания, чтобы обнажить 12 дюймов закрытых проводов. Затем прикрепите пластиковый кабельный зажим к кабелю так, чтобы пластиковая оболочка на 1/4 дюйма выступала за пределы зажима. Вставьте провода в коробку и защелкните кабельный зажим в выбивном отверстии. Теперь закрепите кабель в пределах 12 дюймов от металлической коробки с помощью пластиковой кабельной скобы.

Большинство открытых потолков имеют коробки для светильников и металлические или пластиковые распределительные коробки, в которых соединяются несколько кабелей. Оба предлагают потенциальные источники питания для вашей напольной розетки, но потолочный световой короб, подобный показанному (фото 9), который переключается с помощью тяговой цепи, а не настенного выключателя, скорее всего, содержит «горячие» провода, подходящие для подключения к напольной розетке. .

Выключите автоматический выключатель или выкрутите предохранитель, управляющий выбранной вами цепью. Если ваша коробка с осветительными приборами похожа на нашу, просто включите свет и попросите помощника наблюдать за ним, пока вы отключаете автоматические выключатели по одному, пока свет не погаснет. Оставьте этот автоматический выключатель выключенным.

Если в выбранной вами электрической распределительной коробке нет светильника, вам придется использовать тестер напряжения, чтобы определить, какой автоматический выключатель или предохранитель следует отключить. Этот процесс может быть сложным. Если у вас нет опыта работы с электрикой или вы не знаете, как это сделать, не стесняйтесь обратиться за помощью к лицензированному электрику.

Здесь нужно сделать предупреждение. Некоторые электрические коробки содержат более одной цепи. Прежде чем делать какие-либо работы в коробке, проверьте все провода в коробке простым тестером напряжения неона (Фото 9), чтобы убедиться, что они «мертвые».

Электротехнические правила требуют двух дополнительных шагов для обеспечения безопасности:

1. Определите, может ли схема, которую вы хотите использовать, работать с дополнительной розеткой без перегрузки. Для этого отключите цепь на главной панели. Затем пройдите по дому, включив свет и другие электрические предметы. Сложите мощность всего, что не работает, включая то, что обычно подключено к розетке, например, стереосистемы и телевизоры. Затем добавьте мощность лампы, которую вы будете подключать к напольной розетке. Национальный электротехнический кодекс (NEC) допускает в общей сложности 1800 Вт для 15-амперной цепи; 2400 для 20-амперной цепи. Сила тока цепи напечатана на автоматическом выключателе или предохранителе. Если общая мощность превышает эти значения, вам придется найти новую схему. Кроме того, как правило, не используйте цепь, если к ней подключено или напрямую подключено какое-либо устройство, потребляющее более 7,5 ампер.
2. Чтобы выяснить, достаточно ли места в коробке для минимального размера коробки, требуемого NEC, добавьте: 1 для каждого горячего и нейтрального провода, входящего в коробку, 1 для всех объединенных проводов заземления, 1 для всех объединенных зажимов и 2 на каждое устройство (выключатель или розетку), установленное в коробке.
   Умножьте эту цифру на 2 для проволоки 14-го калибра и на 2,25 для проволоки 12-го калибра, чтобы получить минимальный объем коробки в кубических дюймах. На пластиковых коробках внутри проштампован их объем. Емкость стального ящика указана в электрических нормах. Позвоните инспектору по электрике для получения этой информации. Если коробка, которую вы хотите использовать, недостаточно велика, добавьте расширение или замените коробку на более крупную. Дополнительные сведения о расчете электрической цепи см. в разделе Предотвращение электрических перегрузок.

ОСТОРОЖНО!

Электротехнические правила запрещают любое подключение к «выделенным» цепям, таким как 20-амперные электрические сети на кухнях и столовых, 20-амперные сети для прачечных и 20-амперные сети в ванных комнатах. Если вы не уверены в своей цепи, спросите у инспектора по электрике.

Первоклассная электромонтажная работа в основном означает правильное выполнение всех деталей

Фото 7.

Проводка розетки

Отрежьте провода так, чтобы они были не менее 6 дюймов в длину и выступали из верхней части металлической коробки не менее чем на 3 дюйма. Снимите 5/8 дюйма изоляции с черного и белого проводов с помощью инструмента для зачистки проводов. Подсоедините оголенный заземляющий провод к металлической коробке, обернув его один раз по часовой стрелке вокруг зеленого винта заземления и затянув винт. Оберните конец того же оголенного заземляющего провода по часовой стрелке вокруг заземляющего винта на розетке и затяните винт. Подсоедините черный провод к латунному винту, а белый провод к серебряному винту.

Фото 8: Добавьте крышку

Установите розетку на распределительную коробку. Аккуратно сложите провода и вставьте розетку в коробку. Прикрутите розетку к металлической коробке с помощью крепежных винтов. Затем поместите пенопластовую прокладку над приемником и прикрепите латунную накладку маленькими винтами накладки. Вверните латунную заглушку с резиновым уплотнительным кольцом в отверстие, чтобы защитить выпускное отверстие от грязи и влаги, когда оно не используется.

Фото 9: Проверка проводов под напряжением

Выключите автоматический выключатель или удалите предохранитель на главной панели, чтобы отключить питание проводов в распределительной коробке, к которой вы подключаетесь. Дважды проверьте, что питание отключено, поднеся один провод тестера напряжения к одному винту клеммы светильника, а другой — к оголенному медному проводу заземления. Таким же образом проверьте другой терминал. Если тестер загорается, питание все еще включено. Не продолжайте, пока не найдете и не отключите правильный автоматический выключатель.

Фото 10: Подключение новых проводов

Выбейте одно из отверстий в пластиковой или стальной распределительной коробке. Вставьте провода в коробку так, чтобы внутри коробки была видна оболочка на 1/4 дюйма, затем закрепите их на месте. Снимайте разъемы проводов по одному. Совместите конец каждого нового провода по очереди с концами существующих проводов и повторно соедините их с помощью нового соединителя проводов.

Подсоедините оголенный заземляющий провод к заземляющим проводам, нейтральный белый провод к нейтральным белым проводам и черный провод к красному или черному проводу или проводам под напряжением.

На фотографиях 2, 3 и 4 показано, как врезать и установить стальную выпускную коробку, входящую в комплект напольного выпускного отверстия. Установите коробку. Затем протяните кабель от источника питания к розетке в полу.

Следуйте этим правилам, если вам нужно просверлить балки.

• • Избегайте сверления отверстий в центре одной трети пролета или длины балки перекрытия.
  • Отверстия должны находиться на расстоянии не менее 2 дюймов от верхнего и нижнего края балки. Скрепите кабель специальными скобами на 1/2 дюйма. пластиковые скобы для кабеля NM через каждые 4-1/2 фута, где он проходит вдоль балки. ( СОВЕТ: Для более аккуратной и легкой работы размотайте кабель и удалите витки перед его установкой.) Пока не скрепляйте ни один из концов кабеля и оставьте не менее 1 фута дополнительного кабеля на каждом конце.

На фотографиях 6–8 показано, как подключить новую розетку. Для получения дополнительной информации см. Как сделать безопасные проводные соединения.

Когда соединения с розетками в полу завершены, переместитесь в подвал и подключите другой конец проводов к источнику питания в потолочной коробке (Фото 9и 10). Вам придется удалить «выбивную» заглушку с помощью отвертки или острогубцев, чтобы обеспечить отверстие для ввода кабеля в коробку. Прикрепите кабель к коробке с помощью кабельного зажима. Многие коробки имеют встроенные зажимы. Подсоедините провода, как показано на Фото 10. Соотнесите используемые разъемы проводов с количеством подключаемых проводов. Красные разъемы, подобные тем, которые мы используем, обычно могут подключать до пяти проводов 14-го калибра или четырех проводов 12-го калибра, но для уверенности проверьте спецификации производителя на упаковке. Замените осветительную арматуру или накладку, чтобы завершить монтаж проводки.

При установке розеток на пол с ковровым покрытием верхний край розетки должен быть на одном уровне с ковром. Одним из простых способов добиться этого является переворачивание выходных ушек перед установкой коробки.

Ваша новая напольная розетка достаточно прочна, чтобы выдержать случайное небрежное обращение, а с установленной крышкой и прокладками вы сможете протирать пол влажной шваброй, не беспокоясь о том, что вас может ударить током или повредить проводку. Запишите название производителя на случай, если вы потеряете крышку и вам придется заказывать новую.

Необходимые инструменты для этого проекта

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

• Отвертка 4-в-1
• Аккумуляторная дрель
• Набор сверл
• Электролобзик
• Острогубцы
• Бесконтактный тестер напряжения
90 100 Универсальный нож
• Тестер напряжения
• Инструмент для зачистки проводов/нож
• Стамеска по дереву

Необходимые материалы для этого проекта

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• Электрический кабель
• Напольная коробка в сборе
• Металлическая вешалка для одежды
• № 4 x 1/2 дюйма. Винты с плоской головкой
• Пластиковые кабельные хомуты
• Пластиковые скобы
• Соединители проводов

Первоначально опубликовано: 18 октября 2019 г.

Похожие проекты

Популярные обучающие видео 900 06

ⓘ

Установка напольной розетки — DIYWiki

Иногда вам нужна розетка в месте, где нет близлежащей стены для ее установки, и вы не можете протянуть кабели по полу до нужного места. Идеальным решением для этого может стать напольная розетка. Это специально разработанные розетки, предназначенные для установки на полу, которые обычно очень плоские и низкопрофильные и имеют пружинные крышки для защиты, когда они не используются. Они также сконструированы достаточно прочно, чтобы противостоять повреждениям при ходьбе по ним или размещению на них мебели в закрытом состоянии.

Типовая напольная розетка. Обратите внимание, что напольные розетки обычно не переключаются, так как они могут быть повреждены, а также торчать, портя плоский профиль.

Электрически установка такой же, как установка любой другой электрической розетки в существующей цепи, однако механический монтаж будет другим. В этой статье приводится пример установки напольной розетки в подвесной деревянный пол.

Выберите свое местоположение

Первое задание — выбрать подходящее место. Этот конкретный устанавливался рядом с диваном и должен был питать электрическое кресло и сабвуфер. Так как пол обшит досками, мне нужно было прорезать отверстие в центре доски, чтобы не слишком ослабить ее. Осциллирующий инструмент идеально подходит для этого, так как он может просто погружаться в древесину, используя в качестве ориентира линию, проведенную вокруг металлической задней коробки гнезда.

Как и предполагалось компанией Fluke, кабель необходимой кольцевой цепи проходил прямо под розеткой и даже имел достаточную слабину, чтобы можно было легко вставить новую розетку.

Существуют специальные монтажные коробки для напольных розеток, однако обычно проще всего использовать обычную металлическую коробку глубиной 35 мм (не используйте коробку 25 мм, поскольку плоские розетки для скрытого монтажа часто имеют более глубокий задний выступ, чем обычные настенные розетки)

В этом случае нам также понадобился брус для крепления розетки. Основа изготовлена ​​из фанеры толщиной 3/4 дюйма, а некоторые стороны из хвойных пород дерева обрезаны до нужной глубины, так что при прикручивании к нижней стороне половиц через вырез будет защищаться только необходимое количество гнезд. Боковые планки были намеренно обрезаны. немного длиннее, чтобы они укрепили доску пола, ослабленную вырезом.

Эту сборку можно опустить под пол. Это хороший момент, чтобы врезаться в электрический кабель (разомкнув цепь!), пропустив кабель через защитные втулки в коробку. Провода были свернуты, чтобы убедиться, что они не будут вытащены из коробки, пока мы не будем готовы их подключить.
