Вступление
Устройство автоматического выключателя или автомата защиты вряд ли вам понадобиться на практике, даже если вы своими руками делаете электрику в квартире. Однако для общего понимания процессов в электрической сети квартиры и отдельный групповых цепях квартиры эта информации имеет определенную ценность.
Принцип устройства автоматических выключателей различных производителей принципиально одинаков. Автоматы АББ, Legrand, продукция WEG компании – Бразильская всемирно известная компания выпускающая устройства автоматизации, управления, подключения электрооборудования, используют в устройстве автоматов общие принципы.
Почему важно устройство автоматического выключателя
Напомню, автоматический выключатель это электротехническое устройство, устанавливаемое между энергопотребителями квартиры и распределительными цепями дома, а также на входе групповых цепей квартиры.
Назначение автоматов защиты в квартире это защита электропроводки квартиры от перегрузок и короткого замыкания, а также для механического отключения электрических цепей от электропитания. Косвенным образом автоматы защиты защищают и человека, так как отключает подачу электротока при аварийных ситуациях и защищает квартиру от пожаров из-за перегрузок.
Устройство автоматического выключателя устроено таким образом, чтобы решать обе свои задачи защиты.
Устройство автоматического выключателя в выключенном состоянии
Автоматический выключатель имеет пластиковый корпус. На передней части автомата защиты расположен рычаг управления автоматом. С его помощью можно механически отключить электропитание, а также включить электропитание после его автоматического отключения после аварийных ситуаций.

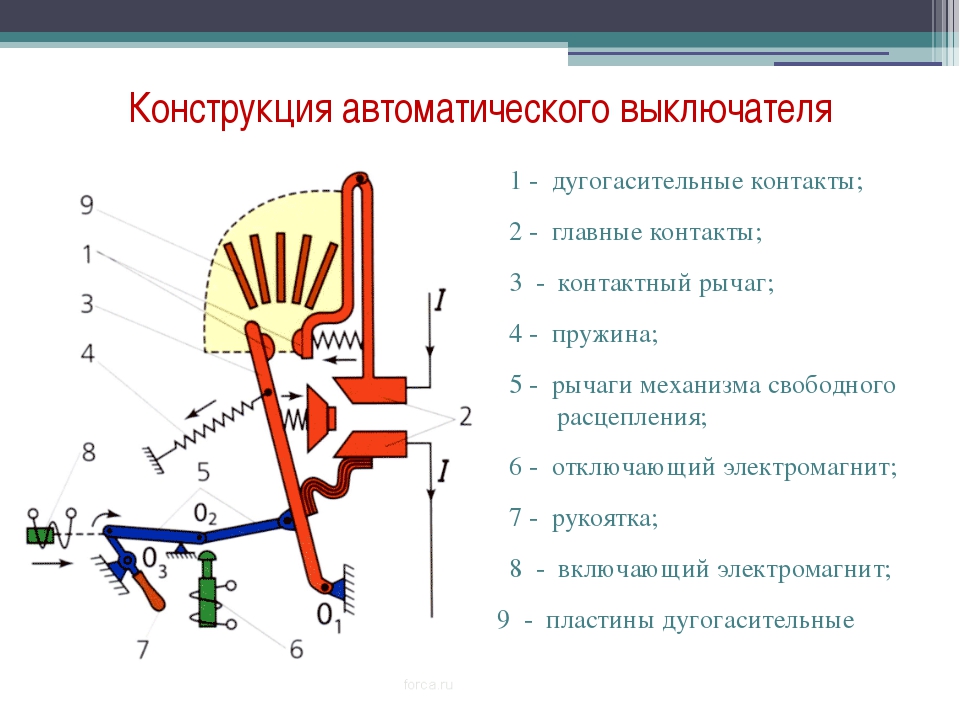

Во внутреннее устройство автоматического выключателя входят:
- Два расцепителя, тепловой и электромагнитный. Первый обеспечивает отключение при перегрузках цепи, второй расцепитель обеспечивает отключение при коротком замыкании.
Тепловой расцепитель это биметаллическая пластина, которая при перегрузке прогибается и бьет по системе отключения. Получается своеобразный удар по спусковому курку.
Электромагнитный расцепитель это катушка с сердечником. При коротком замыкании ток в цепи возрастает многократно, соответственно ток, протекающий по катушке, возрастает, соответственно возрастает магнитный поток, который и втягивает сердечник. Так как сердечник связан с подвижным контактом, а контакт находится в цепи контакт вход – электромагнитный расцепитель – тепловой расцепитель – контакт выход, то контакт размыкает эту цепь. Все защита сработала.
- При аварийном отключении между контактами образуется мощная электрическая дуга. Для ее подавления, а вернее ее гашения в автомате предусмотрена дуговая камера. Это ряд металлических пластин, ударяясь в которые дуга «рассыпается».
- Контакты входа (вверху) и выхода (внизу) имеют мощные прижимные контакты для проводов. Зажимаются контакты либо винтами под отвертку, либо под шестигранный ключ.
- На тыльной стороне, Устройство автоматического выключателя предусматривает специальный зажим. Это крепление автомата защиты на ДИН – рейку.
Зажимаются контакты либо винтами под отвертку, либо под шестигранный ключ.©Ehto.ru
Статьи по теме
Защита электрикиавтомат защиты электропроводки, автоматический выключатель группы, выключатель квартиры дома, защита проводки, квартирная электрика, контакт электрический, отключение автомата, перегрузка в доме, ссылка, устройство электрики, цепь электрическая квартиры домаУстройство автоматического выключателя | Электрика в квартире, ремонт бытовых электроприборов
Главная » Статьи » Электрика
Электрика
Просмотров 1.1k. Опубликовано Обновлено
Электрический автоматический выключатель (автомат) — это коммутационное устройство, предназначенное для защиты электрической цепи от токовых перегрузок и коротких замыканий. Он используется для принудительного включений и отключения электропитания, а также для автоматического обесточивания электросети при увеличении тока нагрузки выше номинального значения (перегрузка сети) или резкого скачка напряжения при коротком замыкании в электропроводке.
Автомат состоит из корпуса, выполненного из электроизоляционного материала (диэлектрика). Внутри корпуса расположены контакты, которые замыкают и размыкают электрическую цепь (контактная система). Также здесь находится один или несколько расцепителей (тепловой и электромагнитный) — это устройства, которые обеспечивают размыкание контактов при увеличении токовой нагрузки, обеспечивая тем самым автоматическое отключение автомата.
На фронтальной стороне автоматического выключателя располагается рычажок (флажок), которым производится принудительное (ручное) включение и отключение.
Следующая группа в устройстве автоматического выключателя — это силовые контакты. Контакты, как правило, покрываются специальным сплавом (серебро и пр.) для того, чтобы обеспечить минимальное сопротивление электрическому току в месте соприкосновения контактов. Один из контактов обязательно является подвижным, второй — стационарен, т.е. неподвижен. При давлении на рукоятку управления автоматом (флажок) усилие посредством системы рычагов передается на силовые контакты — происходит соединение или разъединение последних.
Сам процесс автоматического отключения прибора защиты происходит за счет действия расцепителей -теплового или электромагнитного.
Тепловой расцепитель представляет собой биметаллическую пластину, которая при прохождении повышенного тока нагревается и изгибается.
Пластина своим изгибом воздействует на защелку, в следствии чего происходит быстрое размыкание силовых контактов. Автомат «срабатывает», «выбивает», «вырубается» и т.п., как говорят электрики. Главное — происходит обесточивание электрической цепи.
Электромагнитный расцепитель представляет из себя соленоид (катушку из проводника), через который протекает ток нагрузки. При резком скачке напряжения в сети, а как следствие и электрического тока, который возникает при коротком замыкании, магнитное поле, имеющиеся в соленоиде, втягивает сердечник, что приводит к размыканию контактов.
Время срабатывания данного расцепителя минимально и при резком скачке напряжения происходит почти мгновенное быстродействие автомата и отключение электрической цепи.
Ток, при величине которого срабатывает электромагнитный расцепитель, как правило, в несколько раз больше тока срабатывания теплового расцепителя. Таким образом, тепловой расцепитель автоматического выключателя является защитой от перегрузок в сети, а электромагнитный — от сверхтоков при коротком замыкании.
Также в устройстве электрического автоматического выключателя имеется дугогасительная камера, которая обеспечивает быстрое гашение электрической дуги. Электрическая дуга возникает в автомате при разрыве силовых контактов (отключении), если через них при этом проходит большой ток нагрузки. Сама камера представляет собой решетку из металлических пластин (чаще всего медные), закрепленных на плотном электрокартоне.
Кроме этого в автомате имеются клеммы для подключения к нему электрических проводов или шинок. Затяжка клемм производится винтом, который в них установлен.
На лицевой стороне прибора защиты указывается номинальный ток — это ток, на который рассчитан выключатель, при работе в длительном режиме. В данном случае «С16» говорит о том, что номинальный ток автомата — 16 Ампер. Цифра 4000 в рамке — это максимальный кратковременный ток, который способен отключить выключатель без повреждений. В нашем примере — 4500 Ампер.
