Устройство автомобильной антенны: типы, принцип работы, установка своими руками

alexxlabРазное
Как устроена автомобильная антенна. Какие бывают виды автомобильных антенн. Как выбрать и установить антенну на авто своими руками. Какие преимущества у самодельной антенны.

Содержание

Что такое автомобильная антенна и как она работает

Автомобильная антенна — это устройство, предназначенное для приема радиосигналов различных диапазонов. Основная задача антенны — преобразовать электромагнитные волны в электрический сигнал, который затем обрабатывается автомагнитолой или другим приемным устройством.

Принцип работы автомобильной антенны основан на явлении электромагнитной индукции. Когда электромагнитная волна проходит через проводник антенны, в нем возникает слабый переменный ток. Этот ток и является полезным сигналом, который усиливается и декодируется приемником.

Важную роль в работе антенны играет кузов автомобиля, выступающий в качестве противовеса. Он создает «зеркальное» отражение антенны, что улучшает ее характеристики.


Основные виды автомобильных антенн

Существует несколько основных типов автомобильных антенн:

  • Штыревые — самый распространенный вариант в виде металлического стержня длиной 50-100 см.
  • Телескопические — выдвижные антенны, которые можно убрать в корпус.
  • Активные — со встроенным усилителем сигнала.
  • Пассивные — без усилителя, работающие только за счет своих физических свойств.

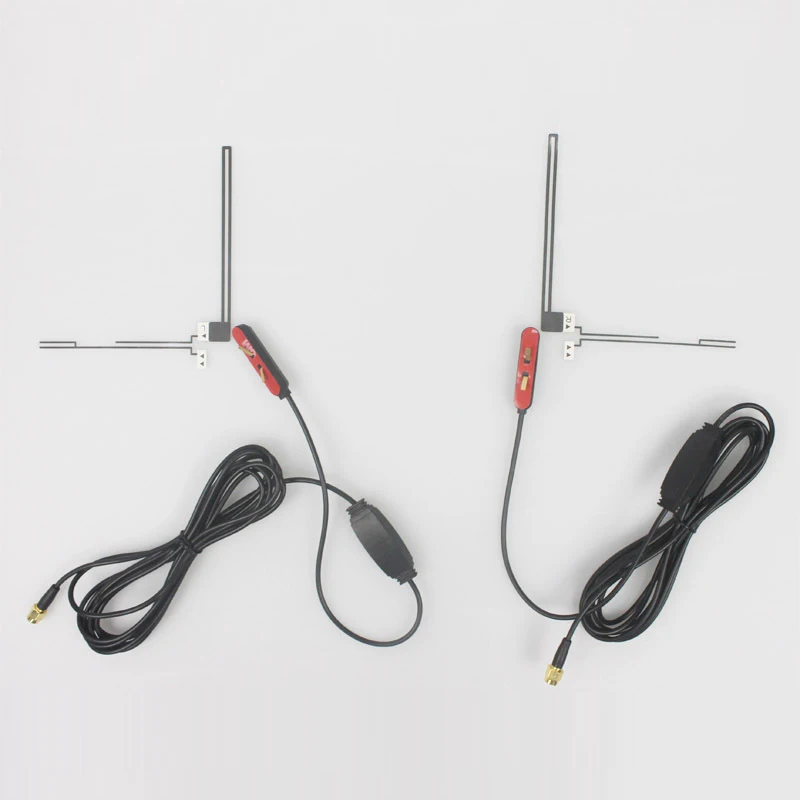

  • Внутрисалонные — устанавливаемые внутри автомобиля на лобовом или заднем стекле.
  • Наружные — монтируемые снаружи на крыше, крыле или бампере.

Как выбрать автомобильную антенну

При выборе автомобильной антенны стоит учитывать следующие факторы:

  1. Диапазон принимаемых частот — должен соответствовать вашей автомагнитоле.
  2. Чувствительность — влияет на качество приема в зонах со слабым сигналом.
  3. Способ установки — внутренняя или наружная.
  4. Тип крепления — магнитное, на клей, врезное и т.д.
  5. Наличие усилителя сигнала.
  6. Габариты и дизайн.
  7. Устойчивость к внешним воздействиям.

Оптимальный вариант зависит от конкретной модели автомобиля и ваших потребностей в качестве приема радиосигнала.


Особенности установки автомобильной антенны

Установка антенны своими руками вполне возможна, если следовать некоторым правилам:

  • Выбирайте место установки с хорошим обзором неба.
  • Обеспечьте надежный электрический контакт с кузовом.
  • Используйте качественный коаксиальный кабель для подключения.
  • Прокладывайте кабель вдали от источников помех.
  • Обработайте место установки антикоррозийным составом.
  • Проверьте герметичность соединений.

При самостоятельной установке важно соблюдать осторожность, чтобы не повредить лакокрасочное покрытие и электропроводку автомобиля.

Как сделать автомобильную антенну своими руками

Изготовление простой автомобильной антенны в домашних условиях вполне реально. Вот один из возможных вариантов:

  1. Возьмите медный провод сечением 0,5-1 мм и длиной около 1 метра.
  2. Сделайте из провода спираль, намотав его на круглый предмет диаметром 1-2 см.
  3. Закрепите один конец спирали на диэлектрической основе (например, пластиковой трубке).
  4. Подключите к свободному концу коаксиальный кабель.
  5. Заключите конструкцию в защитный кожух.
  6. Установите антенну на крышу автомобиля с помощью магнитного основания.

Такая самодельная антенна будет работать в диапазоне FM и может обеспечить неплохое качество приема.


Преимущества и недостатки самодельной автомобильной антенны

Самостоятельное изготовление автомобильной антенны имеет свои плюсы и минусы:

Преимущества:

  • Низкая стоимость
  • Возможность подстройки под конкретный автомобиль
  • Оригинальный внешний вид
  • Удовлетворение от работы своими руками

Недостатки:

  • Нестабильное качество приема
  • Отсутствие гарантии
  • Возможные проблемы с влагозащитой
  • Сложность изготовления сложных конструкций

В целом, самодельная антенна может стать хорошим временным решением или интересным экспериментом для автолюбителя.

Распространенные проблемы с автомобильными антеннами

Владельцы автомобилей часто сталкиваются со следующими проблемами, связанными с антеннами:

  • Слабый прием сигнала в определенных зонах
  • Помехи и шумы при прослушивании радио
  • Механические повреждения наружных антенн
  • Окисление контактов и ухудшение качества приема
  • Нестабильная работа выдвижного механизма

Большинство этих проблем можно решить путем правильного обслуживания антенны или ее замены на более качественную модель.


Как улучшить прием автомобильной антенны

Существует несколько способов улучшить работу автомобильной антенны:

  1. Установите антенну в оптимальном месте на кузове.
  2. Используйте активную антенну со встроенным усилителем.
  3. Замените стандартный кабель на более качественный.
  4. Проверьте и при необходимости восстановите заземление.
  5. Очистите контакты от окисления.
  6. Установите дополнительный внешний усилитель сигнала.
  7. Используйте антенный сплиттер для подключения нескольких устройств.

Комбинация этих методов позволит значительно улучшить качество приема радиосигнала в вашем автомобиле.

Заключение

Автомобильная антенна — важный элемент аудиосистемы, от которого зависит качество приема радиосигнала. Правильный выбор и установка антенны обеспечат комфортное прослушивание радио даже в сложных условиях. При желании можно изготовить антенну самостоятельно, но для получения стабильно высокого качества приема лучше использовать профессиональные модели от проверенных производителей.


Автомобильная антенна своими руками: разновидности и создание

Содержание

  • 1 Разновидности автомобильных антенн
  • 2 Создание автомобильной антенны своими руками
  • 3 Преимущества самодельной рамочной автомобильной антенны

Автомобильные антенны сегодня расходятся предназначением. В боевых условиях ловят связь, в мирных – каналы вещания, навигационную информацию. Автомобильная антенна представляет собой четвертьволновый вибратор, дополненный согласующими устройствами. Сигнальная линия, землей послужит корпус автомобиля. За счет двух этих составляющих становится возможен прием сигнала. Ввиду простоты конструкции изготавливают автомобильную антенну своими руками. Определите вначале назначение устройства, диапазон волн, тип модуляции. Три основные составляющие, закладываемые конструкцией.

Разновидности автомобильных антенн

Упоминали разновидности автомобильных антенн, приведем избыточную классификацию:

  • Назначение:
  1. Прием радиовещания.
  2. Прием телевещания.
  3. Прием спутниковой информации систем навигации.
  4. Связные автомобильные антенны.
  • Способ установки антенн на авто:
  1. Магнитные.
  2. На присоске.
  3. Врезные.
  4. Резьбовое соединение.
  5. На струбцине.
  6. Встраиваемые.

Схема подключения автомобильной антенны под заднее крыло

  • По месту размещения:
  1. Наружные автомобильные антенны.
  2. Салонные (внутренние).
  • Типу усиления:
  1. Активные.
  2. Пассивные.

Наверняка опытный автолюбитель сможет добавить пару-тройку признаков, ограничимся указанной классификацией. FM-антенны умещаются внутри салона. Любители изготавливают аксессуары собственноручно, используя отрезки кабеля волновым сопротивлением 50 Ом. Оплетка электрически объединяется с корпусом авто (массой). Опасайтесь словить молнию, проезжая полем. Гроза выбирает максимально близкую небу точку.

Величина автомобильной антенны зависит от диапазона. Связные (рации частоты 27 МГц) большого размера. Мощные разновидности достигают длины 2-х метров (ставят на грузовики), по науке следовало бы изготовить выше на 50 см. Для согласования отличий между действительным размером, четвертью длины волны «удлиняющая» катушка в основании. Для использования установка автомобильной антенны для связи ведется вертикально. Обусловлено типом поляризации. Связная антенна может наклоняться посредством барашка, рычага, чтобы не сломать, проезжая лесом, преодолевая пролеты низкого моста. Связными антеннами пользуются по большей части водители крупногабаритных фур. Допускается оснащение джипов, гражданских авто, временами вид получится неказистый.

Примечание. Заводские антенны настраиваются на длину волны. Укорачивается ус, снабженный на конце защитным колпачком. Операция проводится согласно инструкции. Руководство включает график рекомендуемых размеров. Нарушение вызывает падение чувствительности приема.

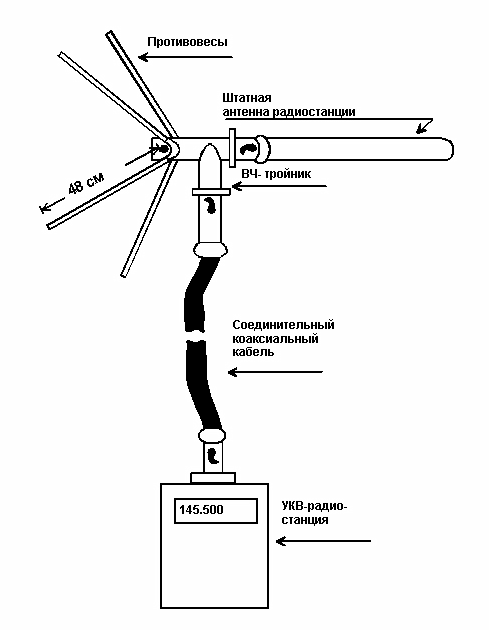

Комплект авторации

Цифровая автомобильная антенна приема ТВ выглядит подобно милицейской мигалке, выполнена в другом цветовом решении. Устройстве лишено излишних наворотов, принимает частоту сотни МГц. Первый мультиплекс Москвы облюбовал 559 МГц. Цифровая автомобильная антенна на магните размещается наверху (крыша), провод проходит над дверцей без доработок. Сигнал горизонтальной поляризации, задача устройства принимать произвольный азимут.

Антенны радиовещания редко прихвастнут большим размером, поскольку длина волны повыше, габариты поболее. Небольшой высоты штыри, наподобие украшающих переносные рации. Остерегайтесь случайно купить антенну для автомагнитолы, предназначенную изготовителями украсить телевизионный приемник. Боясь ошибиться, читайте в магазине технические характеристики:

  1. Радио обозначается, FM, AM (частоты 70 — 108 МГц).
  2. Телевидение — DVB – T (частоты ниже 900 МГц).
  3. Навигация – GPS (порядка 400 МГц).
  4. Радиосвязь – СВ (27 МГц).

Иногда дилеры забывают указать возможности антенны. Приведен диапазон 400 – 530 МГц, упомянуто, “доступна опция приема сигналов GPS”. Остается догадываться, что умеет экземпляр, первый московский мультиплекс проходит мимо. Частоты выше 400 МГц использованы портативными рациями, ведомственной связью МВД.

Осталось обратить внимание на разъем. Совпадает с подавляющим большинством устройств, для которых предназначен, выверить вопрос совместимости будет нелишним. Говорят, внешняя автомобильная антенна лучше ловит, вопрос касается преимущественно городского приема. Мчась трассой, стекла типичной легковушки не создадут серьезных препятствий прохождению электромагнитного излучения. Внутрисалонные автомобильные антенны монтажом попроще. Аксессуары стоят ниже наружных, отсюда худшее качество.

Магазине предоставит всяческие гибридные модели, включая варианта а-ля Все в одном. Можно переключать прием с городского на шоссейный. Отличается чувствительностью, особенностями подавления помех. Загородная дальность приема увеличивается, составляя 80 км. Продают своеобразные тандемы. Выложена пара видом похожих штырей, один из которых ловит телевещание, другой – радио, связь. Использование прелестей набора, требует приобретения соответствующего приемного оборудования.

Создание автомобильной антенны своими руками

Сложность единственная: корпус авто непрерывно движется. Традиционные наземные бытовые антенны в этом случае будут образовывать мертвые зоны приема. Возникнут продолжительные промежутки времени при маневрировании, когда прием отсутствует. Касается горизонтальной поляризации, не вертикальной! В последнем случае антенне безразличен азимут поступления сигнала. Мачта стоит вертикально! Это обсуждали обыкновенные рамочные биквадратные антенны, четвертьволновые вертикальные вибраторы. Посмотрим, что еще природе полезного.

Зануление оплетки посредством массы

Как сделать автомобильную антенну своими руками, чтобы:

  • не вызвала нареканий сотрудников ГИБДД за излишнюю доработку корпуса;
  • встала в салоне;
  • обеспечила надежный прием частот радиосвязи;
  • обладала высоким КПД (так как нужно работать на передачу).

Четвертьволновый вибратор подходит названному случаю плохо. Сложен в изготовлении, снабжен сравнительно большими размерами (см. выше), сложно крепится, мешает езде. Вот придумка шоферов автомобилей ВАЗ 2106 (опытный радиолюбитель переделает концепцию, абстрагируясь от марки машины).

Используется рамочная конструкция, прокладываемая под уплотнителем заднего стекла авто. Чуть заужена кверху, немного иных размеров, нежели требуются частотой 27 МГц, в центре расположился конденсатор, которым выполняется настройка автомобильной антенны в резонанс на нужном канале. Обратите внимание, приемных частот две:

  1. 27; 65 МГц.
  2. 28,2; 68 МГц.

Верхний резонанс приходится на нижний диапазон вещания радио. Схема автомобильной антенны проста:

  • Необходимо выложить проводом МГТФ 0,5 периметр заднего стекла трапецией:
  1. Верхняя грань 56,5 + 56,5 см.
  2. Нижняя грань 66,5 + 66,5 см.
  3. Боковины 22,5 + 22,5 и 45 см.

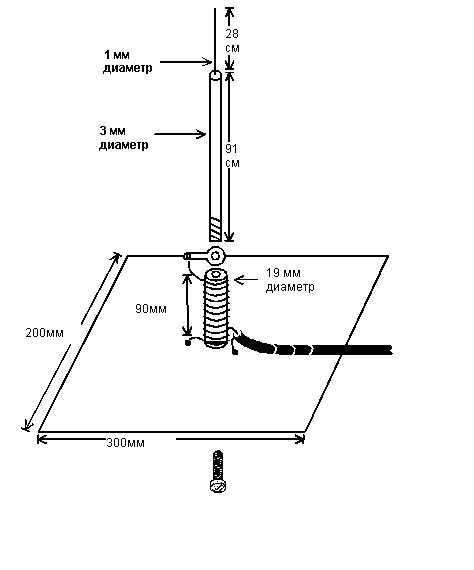

Спиральный участок снижает общую длину антенны

  • Плюсы стоят, где будем добавлять провода согласующего конденсатора, снимаем сигнал кабелем РК – 50.
  • Посередине стекла вертикально идут к центру два провода, где крепится ровно по оси подстроечный конденсатор (5 – 25 пф). Длиной 45 см каждый. Поэтому придется свить зигзагом, уложить под изоляционную трубку.
  • Кабель паяем с той боковины, где провод посередине обрезан. С противоположной стороны разрыва быть не должно.

Подключение автомобильной антенны идет через разъем, используемый связным оборудованием. Длина кабеля небольшая, точнее – следует взять поменьше. Поскольку антенна пассивная, в тракте до приемника сигнал будет сильно затухать. Если реально связное оборудование поставить у заднего стекла, так стоит сделать.

Преимущества самодельной рамочной автомобильной антенны

Смотрите преимущество. Едва ли наша антенна для авто своими руками будет отличаться слишком большой дальностью действия, выказывать чудеса приема, но конкурентоспособна некоторым заводским моделям, монтируемым на крышу, имеют высоту большую, нежели легковая машина. Плюс в лесу, городу не помешает. К тому же отпадает надобность мотать согласующее устройство. Это непросто, помимо точной выдержки количества, шага витков необходимо будет найти нужную толщину провода. Конструкцию придется герметизировать, мероприятие потребует покупки ряда дополнительных материалов.

Поймет смысл единожды державший руками рацию. Антенна покрыта плотным герметиком, приборы позволят вещать в лучшем случае на пару километров. Если местность не пересеченная. В нашем случае достигаются простота монтажа, легкость конструирования, доступность для рядового пользователя.

Конденсатор необходим: контур укороченный. По утверждениям автора идеи, коэффициент составляет 0,3. Серединными шлейфами выполняется электрическое удлинение рамки до нужного размера, конденсатор гасит реактивное сопротивление для согласования с кабелем РК – 50 и позволит настроить систему в резонанс. Автор утверждает, что антенна широкополосна. В большинстве случаев можно выполнить монтаж на заднее стекло любого авто без серьезных изменений в конструкции. Настройка ведется по минимуму коэффициента стоячей волны.

В некоторых случаях купить антенну для автомобиля и установить выйдет дороже, сложнее и обеспечит меньшим качеством приема. В приведенной же конструкции нет ничего трудного, и на досуге аксессуар может попробовать в деле каждый автолюбитель. Мачта под два метра не подойдет легковой машине, больше уместна на танке! Которые, как известно, грязи не боятся.

какая наружная антенна лучше? » АвтоНоватор

Никто не станет спорить с тем, что качественное воспроизведение радиосигналов вашей автомагнитолой, напрямую зависит от правильного выбора и установки антенны для радиостанции.

Антенна внешняя автомобильная – что это?

Помимо эксплуатационных параметров на выбор антенны влияют и предпочтения автовладельца к эстетике своего автомобиля, приверженность какому-либо бренду и многие, непонятные окружающим факторы. Да, и конечно же, задача, стоящая перед автомобильной антенной.

Если вы собираетесь, помимо прослушивания своих любимых радиостанций, смотреть в авто ТВ передачи, то без автомобильной ТВ антенны, просто не обойтись.

Если же вы ограничите свою связь с эфиром только автомагнитолой, то выбор типа автомобильной антенны, исключительно ваш выбор. Толи это будет внутрисалонная антенна, толи антенна автомобильная наружная – решать вам. А мы, в свою очередь, проведем краткий обзор наружных автомобильных антенн, для того, чтобы постараться облегчить ваш выбор.

Любая приемная антенна, в том числе и автомобильная, – это устройство, которое принимает энергию электромагнитного поля и преобразует её в электрические сигналы, усиливаемые радиоприемником. И вот, мы уже слушаем «Русское Радио» или «Шансон», например.

В большинстве своем антенны на крышу авто являются пассивными. Что это значит? Пассивные антенны не снабжены конструктивно усилителем, подключаются напрямую к радиоприемнику и не нуждаются в отдельном источнике питания.

Виды и типы внешних автомобильных антенн

По большому счёту, их не так уж и много – видов внешних автоантенн.

  • Телескопическая автомобильная антенна с автоматическим приводом – ряд элементов выдвигаемых вверх или под определенным углом при помощи автоматического привода (электромотор). Как недостаток – в период обледенения кузова авто может выйти из строя электродвигатель. В зимнее время года требует к себе профилактических мероприятий.
  • Телескопическая наружная автомобильная антенна – то же самое, но только без электропривода. Т.е. выдвигается и убирается вручную автовладельцем.

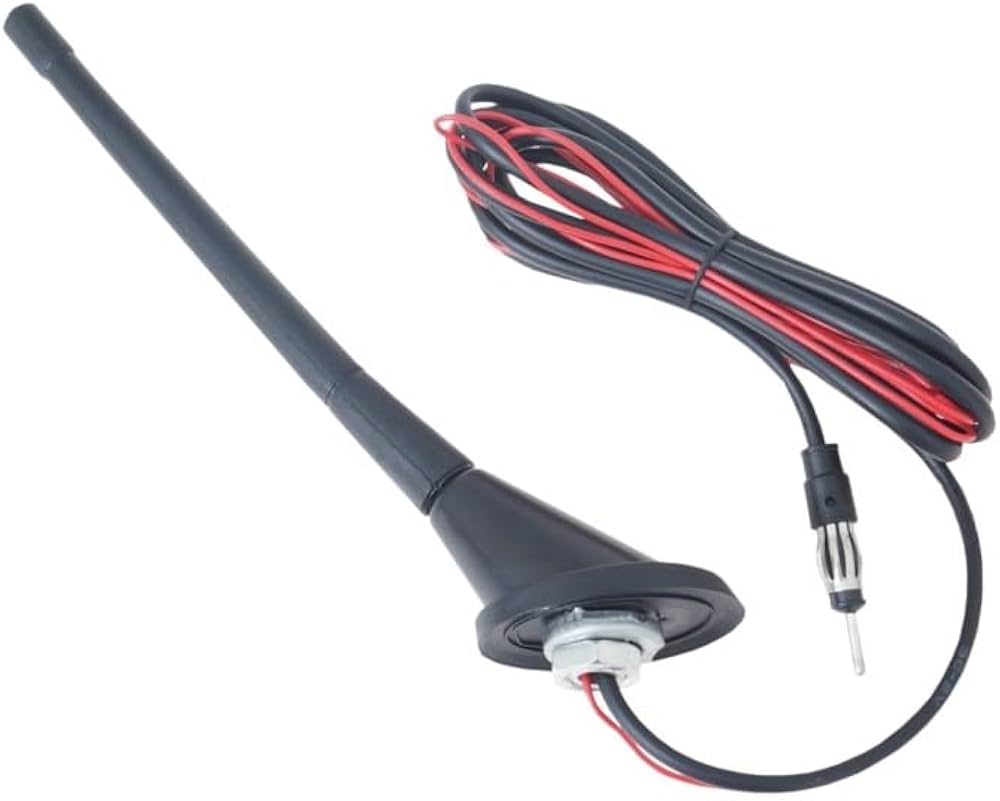

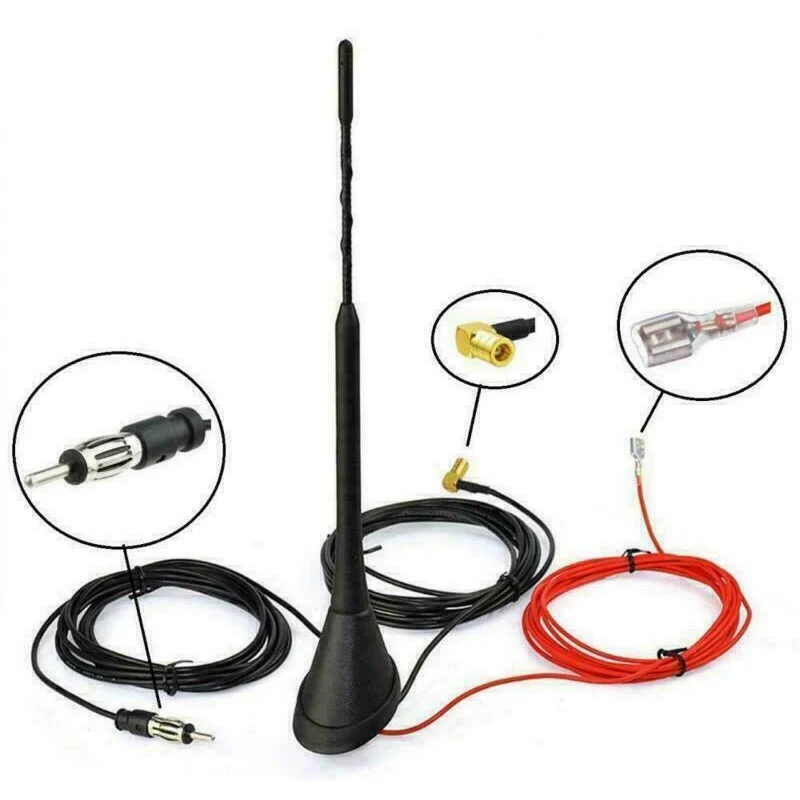

  • Штыревая внешняя автомобильная антенна. Исполняется в различных вариантах: обычный штырь, с витой пружиной у основания, витая пружина, заключенная в кожух.

Как внутрисалонные, так и внешние автомобильные антенны, подразделяются по типам. Для антенны на крышу авто, как правило используются два типа антенн:

  • Несимметричный вибратор – штыревые и телескопические антенны. Наиболее эффективными для приема являются укороченные вибраторы с длиной штыря 30-50 см. бывает, что для согласования с автоприёмником, конструкция такой антенны имеет катушку.
  • Спиральная антенна – это одна из разновидностей укороченного несимметричного вибратора. Выполняется в виде гибкого диэлектрического стержня с намотанными витками провода. Сверху эта конструкция также покрывается диэлектрическим материалом. Как преимущество, можно назвать гибкость данного типа антенн.

Куда устанавливаются внешние автомобильные антенны

Существует слегка ошибочное мнение, что установленные автомобильные антенны на крышу авто, являются гарантией отличного качества приема. Это немного не так.

Эффективность наружной автомобильной антенны определяется ее высотой над проводящей поверхностью. В случае с наружной антенной, проводящей поверхностью является весь кузов автомобиля. Именно поэтому, разницы в том, на крыше или на крыле установлена антенна, нет никакой.

А вот монтаж наружной антенны на бампер, которые у современных авто, сплошь пластиковые, это и есть пример неудачной установки. Это связано с тем, сто определенная часть антенны проходит рядом с электропроводящим кузовом, тем самым эффективность приема снижается намного.

Способы крепления внешней антенны на автомобиль

Способы крепления, которыми крепятся штатные автомобильные антенны на крышу или на крыло, мы опустим. В этих случаях за нас уже подумали инженеры-конструкторы. А вот, прежде чем приобретать внешнюю автоантенну, вы выясняете ее технические параметры, и не забудьте спрогнозировать, каким образом вы закрепите антенну на автомобиле. А то купите, а тип крепления не подойдет.

Магнитная основа. Универсальна по месту установке: хоть на крышу, хоть на крыло кузова. При выборе данного типа крепления нужно учесть: слабый магнит приведет к «сносу» антенны во время экстремального торможения или крутого поворота, сильный магнит создаст определенные трудности при снятии антенны.

Нужно учесть также, что в месте установки антенны с магнитным креплением нужно систематически полировать кузов.

На струбцинах. Для крепления на водосток кузова автомобиля. Первое, это выясните, пластиковый или металлический у вас водосток. На пластиковый не рекомендуется такой тип антенн. Как особенность – антенну можно установить только на водосток, т.е. на крыло она уже не станет.

Врезные. В этом случае придётся принять меры безопасности. Против возникновения коррозии. Вырезанные отверстия по краю нужно обработать антикоррозийным веществом, например, «Мовиль».

Само отверстие вырезается по размерам крепления антенны. Как правило, нормальный производитель, в инструкции по установке разъясняет все нюансы монтажа своей продукции.

И ещё одна, немаловажная рекомендация по установке наружной автомобильной антенны на крышу или крыло кузова. С учетом того, что УКВ-диапазон эффективен при вертикальной установке антенны, а СВ-диапазон, наоборот, горизонтальной, то самым оптимальным вариантом установки наружной антенны является установка под углом.

  • Автор: Андрей
