Устройство домофона: схема, принцип работы и главные элементы

Содержание

необходимое оборудование, порядок работы, схемы подключения

Перед современным владельцем частного дома не стоит вопрос: устанавливать или не устанавливать домофонную систему? Системы контроля и управления доступом (СКУД), к которым относятся домофоны, прочно вошли в нашу жизнь. В наше время хозяева загородных коттеджей чаще задаются вопросами: какую домофонную систему выбрать? Можно ли установить домофон своими руками, не прибегая к услугам специалистов?

В этом материале мы постараемся подробно рассказать об установке домофонов в загородных коттеджах. Рассмотрим вопросы выбора комплектующих, расходных материалов и инструмента. Расскажем о технических решениях позволяющих обеспечить надежное функционирование СКУД.

Основные типы и производители

По своему функционалу домофонные системы можно условно разделить на два основных типа:

  • аудиодомофоны;
  • видеодомофоны.

Аудиодомофоны позволяют идентифицировать посетителя по голосу. Владельцы видеодомофонов могут произвести идентификацию, как по голосу, так и визуально. Вдобавок многие домофонные системы с видеокамерами могут выполнять функцию видеорегистратора, записывая видеоинформацию на внутренние или внешние носители. Как ни странно, схемы подключения перечисленных СКУД отличаются в незначительной степени. Основное отличие в установке видеодомофонов заключается в необходимости передавать видеосигнал. Для этого требуется проложить два дополнительных провода между вызывным устройством и домофоном.

Следует заметить, что производители домофонов предлагают устройства, в которых связь между отдельными элементами домофонной системы осуществляется по радиоканалу или через сеть интернет. Для таких систем не требуется прокладывать длинные провода, но дополнительные модули связи заметно увеличивают стоимость СКУД.

Что касается производителей домофонов, то на нашем рынке устойчивую репутацию имеют такие торговые марки как: COMMAX, CTV, Falcon Eye, Kocom, Tantos и другие. Продукты одной ценовой категории от этих компаний имеют похожий функционал и сопоставимые технические характеристики.

Какие комплектующие потребуются?

В базовый набор предлагаемый производителями обычно входят домофонная трубка со встроенным или внешним блоком питания и вызывное устройство в антивандальном исполнении. Видеодомофонный комплект включает видеотерминал, устанавливаемый в доме, и устройство вызова со встроенной видеокамерой. В обоих случаях в вызывном устройстве имеется встроенный контакт позволяющий управлять электрическим замком.

Минимальный набор устройств позволяет производить идентификацию вызывающего, но для того чтобы впустить или не пустить его на контролируемую территорию нужен замок. Электрические замки бывают двух типов:

  • электромагнитные;
  • электромеханические.

Электромагнитные замки удерживаются в запертом состоянии при протекании через встроенную катушку электрического тока. Электромагнитные замки в силу своей конструкции имеют следующую особенность: при исчезновении напряжения они автоматически открываются. Поэтому для эксплуатации этого типа замков в условиях нестабильной нужен резервный источник тока.

В качестве такого источника можно применить аккумулятор или использовать источник бесперебойного питания.

Электромеханические замки защелкиваются механически, а открываются с помощью встроенного электромагнита. Встречаются две разновидности электромеханических замков: электрические защелки и замки с цилиндром для ключа. Последний вариант представляется более предпочтительным для загородного дома. Он позволяет владельцу ключа открывать калитку или дверь самостоятельно, когда в доме никого нет.

Электрические замки потребляют довольно большой ток. Поэтому для них необходим отдельный блок питания. В последнее время на рынке появились накопители БУЗ (блоки управления замками), которыми можно заменить блоки питания электромагнитных замков. БУЗ представляет собой накопитель энергии, который может заряжаться от маломощного источника напряжения. В момент подачи сигнала на открывание замка БУЗ отдает накопленную энергию электромагниту.

В нашей стране довольно суровый климат. Во время сильных морозов калитку не всегда удается открыть обычным ключом.

Для дублирования механических ключей можно использовать электронные ключи (чипы). Для того чтобы обеспечить идентификацию с помощью электронного ключа потребуется считывающее устройство и контролер замка.

Для открывания калитки изнутри домовой территории понадобится кнопка наружной установки с нормально разомкнутым контактом. Ее монтируют непосредственно рядом с калиткой.

Еще для корректной работы дверного замка на входную дверь или калитку необходимо установить дверной доводчик.

Подытожим: полный набор для установки домофона в частном доме будет состоять из:

  • домофонной трубки;
  • вызывного устройства;
  • электромеханического замка;
  • блока питания или БУЗа;
  • считывателя;
  • контроллера;
  • кнопка;
  • доводчика двери.

Приобретая оборудование разных производителей, обращайте внимание на совместимость электронных блоков по рабочему току и напряжению! Еще обратите внимание на диапазон рабочих температур электронного оборудования, которое будет размещено на улице.

Кроме перечисленного оборудования для подключения домофона в частном доме понадобятся соединительные провода. В качестве силового провода для блока питания замка можно применить кабель с медными жилами в двойной изоляцией ВВГнг 2х0.75. В качестве слаботочных (сигнальных) проводов можно использовать витую пару, применяемую в компьютерных сетях. Большей помехоустойчивостью обладают экранированные варианты витой пары – FTP или STP. Промышленность выпускает специализированные кабели для СКУД. Кабель КСПВ хорошо подходит для аудиодомофонов. Кабели с одной экранированной жилой ШВЭВ и ШВЭП используются для систем видеонаблюдения, включая видеодомофоны.

На заметку! Буква «П» в аббревиатуре кабеля ШВЭП означает, что кабель подвесной. Он пригоден для открытой прокладки.

Для прокладки кабелей в земле или вдоль забора потребуется так называемая «гофра» или прямые пластиковые трубы. Для наружной прокладки проводов по стенам зданий можно использовать пластиковые кабельные каналы.

Из мелочей можно упомянуть наконечники для оконцовывания многопроволочных проводов, термоусадочные трубки различного диаметра, изоляционную ленту, клеммники, скобы и стяжки для крепления проводов.

Инструмент для подключения домофона

Для установки домофонной системы необходим обычный набор инструментов для электромонтажных работ: отвертки, кусачки, плоскогубцы, перфоратор или ударная дрель и т. д. Для пайки проводов понадобится паяльник 40 – 60 Вт, флюс и припой. Неплохо иметь термофен, приспособления для снятия изоляции с проводов и опрессовки наконечников.

Типовые схемы подключения домофонов

Ниже мы приведем несколько типовых схем подключения домофонов. Но сначала заметим, что для самостоятельного подключения СКУД необходимо иметь хотя бы небольшие познания в электротехнике. Слепое копирование типовых схем может привести к порче оборудования.

Совет! Перед установкой любого компонента внимательно ознакомьтесь с инструкцией прилагаемой изготовителем.

Один из вариантов соединения аудиодомофонной трубки с вызывным устройством и электромеханическим замком выглядит следующим образом:

Обратите внимание! В этом варианте нормально разомкнутый контакт управления замком встроен в разговорную трубку.

Выходное напряжение и мощность блока питания должны соответствовать параметрам замка.

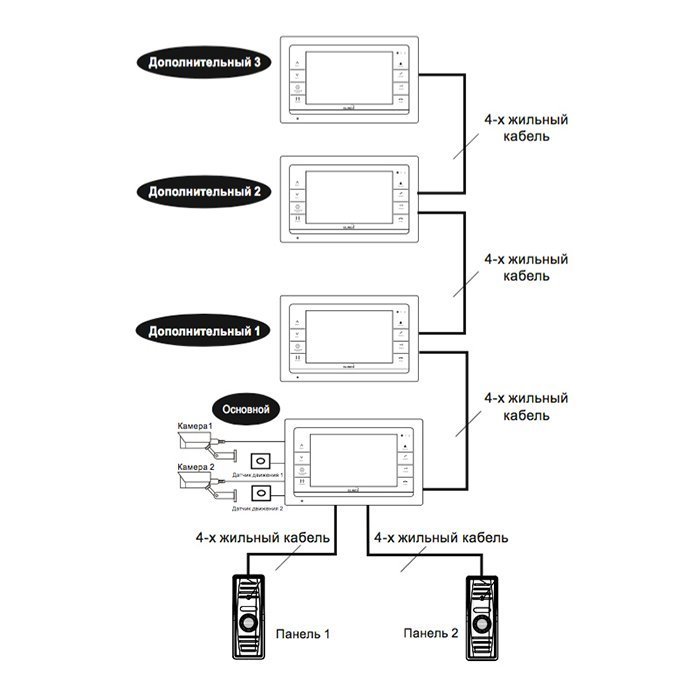

На следующем рисунке показана схема подключения видеодомофона, в которой контакт управления замком встроен в вызывную панель.

Для размещения блока питания замка требуется место, к нему нужно прокладывать кабель 220В. Чтобы избавиться от этих проблем, вместо БП часто устанавливают БУЗ о котором рассказывалось выше. На следующем рисунке показана схема с блоком управления замком.

БУЗ имеет небольшие габариты, и многие мастера, осуществляющие монтаж, размещают накопитель энергии внутри замка.

Внимание! Приведенная выше схема будет работать корректно только в том случае, если напряжение питания вызывного блока будет соответствовать напряжению питания замка.

Напоследок приводим схему подключения домофона со считывателем электронных ключей и контроллером управления электромагнитным замком.

Порядок установки домофона

Перед тем как начать монтажные работы необходимо составить план размещения элементов домофонной системы. Особенно важно продумать место размещения разговорной трубки или видеотерминала. Они должны располагаться в том месте, где чаще всего находятся люди в течение дня. Возможно, таким местом окажется кухня.

Составив план и оценив необходимое количество провода, производят прокладку силового и сигнальных кабелей. Затем монтируют элементы СКУД. На следующем этапе производят электрические соединения и проверку работоспособности домофона.

Прокладка кабелей

Провода и кабели следует прокладывать в гофрированных гибких трубах, пластиковых или металлических. Гофру можно использовать при наружной прокладке проводов и при прокладке в стенах, за гипсокартонном. Для прокладки кабелей в земле можно применить полиэтиленовые трубы низкого давления. Глубина прокладки кабеля в земле должна составлять не менее 40 – 60 см. При наружной прокладке по стенам провода укладываю кабель каналы.

Внимание! Прокладывая кабели для домофона, следует помнить, что слаботочные и силовые кабели нельзя прокладывать в одной трубе. Близкое расположение силовых и сигнальных кабелей может привести к наводкам, которые будут проявляться в виде звукового фона сети или помех на изображении.

Три совета. Оставляйте небольшой запас на концах кабельных линий. Это облегчит монтаж и позволит облегчить ремонт.

Если линию приходится делать из нескольких кусков, выполняйте паяные соединения и защищайте их с помощью термоусадочных трубок.

Прокладывая провод к электромеханическому замку наденьте на место изгиба гибкую защиту.

Монтаж вызывной панели

При монтаже панели вызова видеодомофона постарайтесь обеспечить максимальный обзор перед калиткой и прилегающей территорией. Возможно, для этого вызывную панель придется развернуть в сторону калитки.

Монтаж разговорной трубки

Обычно в комплект поставки домофонных трубок входят элементы крепежа и дополнительные аксессуары. Поэтому серьезных проблем с установкой трубки быть не должно. Смонтируйте рядом с трубкой электрическую розетку и установите терминал на высоте удобной для всех членов семьи.

Монтаж контроллера

Контроллер размещают вблизи вызывного устройства и считывателя электронных ключей. Контроллер можно поместить в герметичный бокс или спрятать в нише за вызывным устройством. Главное чтобы он был надежно защищен от воздействия влаги и прямых солнечных лучей.

Подключение и наладка

Соединение блоков домофонной системы следует выполнять согласно с монтажной схемой. Чтобы не случилось ошибок, помечайте цвета проводников и их назначение на чертеже. Если вы используете кабели с многопроволочными жилами, напрессовывайте на них наконечники. Применение наконечников улучшает надежность контактов.

Как показывает практика, правильно собранные схемы домофонов начинают работать сразу и в дополнительной наладке не нуждаются.

Программирование электронных ключей

При использовании контроллера считывателя ключей имеется возможность «программирования» чипов. Процедуру можно выполнить с помощью, так называемого мастер ключа или путем перевода контроллера в режим программирования с помощью перемычек.

Программирование с помощью матер ключа выполняется следующим образом. Вначале к считывателю подносится мастер ключ. При этом котроллер переводится в режим программирования. После этого к считывателю подносится «программируемый» ключ. В этот момент контроллер запоминает номер ключа. Тем самым «программируемый» ключ поучает разрешение на открытие двери.

В отсутствии мастер ключа контроллер можно перевести в режим программирования с помощью переключения перемычек. Подробно об этой процедуре можно узнать из технической документации.

Заключение

В этом материале мы постарались подробно рассказать об установке домофона в частном доме. Надеемся, что прочитав этот текст, вы получили полезную информацию.


Поделиться новостью в соцсетях



Все что нужно знать о домофонах


Дорогие друзья, меня зовут Максименко Игорь.
Я  руководитель группы технической поддержки.

Очень часто Вы задаете по телефону вопросы про то
"из чего состоит домофон?"

В этой статье я предлагаю Вам обсудить этот вопрос.
А если что-то будет неясно или тема будет не раскрыта,
пишите, пожалуйста, вопросы или звоните по телефону.

Так же мы подберем оборудование под ваши задачи
и расскажем Вам как правильно устанавливать его!


Максименко Игорь






Предназначением домофонов является контроль и управление доступом к жилым, офисным и производственным помещениям любого типа, начиная от частного коттеджа, и заканчивая квартирой в многоэтажном офисе. Для возможности прохода на закрытую территорию, абонент должен ввести ПИН-код, или предоставить ключ доступа. Посетитель же может пройти только с разрешения одного из абонентов. Для идентификации посторонних лиц используется анализ голоса, или же, регистрируемое изображение (при наличии устройств видеоконтроля).


В зависимости от способа идентификации домофоны принято делить на аудиодомофоны и видеодомофоны. Предназначением аудиодомофона является организация двухсторонней аудиосвязи между абонентом и посетителем, а также дистанционное отпирание замка. Видеодомофон отличается только тем, что он предоставляет возможность вести видеонаблюдение за примыкающей к входу зоной.


Состав домофона



К основным элементам, которые присутствуют в каждом домофоне, относятся следующие устройства:

  • Вызывная панель.
  • Переговорное устройство, в качестве которого обычно выступает аудиотрубка или видеомонитор (в зависимости от типа домофона).
  • Коммутационный блок и/или блок управления.
  • Замок (электромеханический или электромагнитный).
  • Блок питания.
  • Дверной доводчик.
  • Коммуникационные шлейфы.


Для того, чтобы обеспечить вызов абонента и проход по цифровому коду, или ключам доступа, используют вызывную панель домофона. Кроме этого термина, ее могут также называть: блоком вызова домофона, вызывной панелью аудиодомофона, вызывной аудиопанелью, блоком вызова аудиодомофона, вызывной панелью видеодомофона, блоком вызова видеодомофона, вызывной видеопанелью.




Структура домофона определяется типом вызывной панели, которая используется в системе. Блоки вызова принято разделять на индивидуальные (одноабонентные), групповые (многоабонентные) и подъездные (клавиатурные).


  • Индивидуальный (одноабонентный) блок вызова обладает только одной кнопкой вызова. Такая панель может обеспечить вызов только одного абонента. Обычно их устанавливают для отдельных квартир, загородных домов, небольших офисов и складов, или для индивидуальных постов охраны.

  • Групповой (многоабонентный) блок вызова обладает кнопкой вызова для каждого из возможных абонентов. Подобное устройство может обслужить ограниченное число абонентов. Обычно многоабонентные блоки вызова используют для контроля доступа к группе помещений, к которым можно добраться через один вход, например группы офисов, приквартирные холлы и т.д.

  • Подъездный (клавиатурный) блок вызова позволяет набрать на клавиатуре номер абонента. Такое устройство может обслуживать несколько сотен абонентов, поэтому чаще всего оно устанавливается для контроля входа в подъезд жилого дома, административное здание и т.д.


Кроме того, существуют также и многоподъездные домофоны, которые используются в жилых домах, загородных комплексах, группах административных зданий и т. д. Подобная система может обслуживать несколько тысяч абонентов, обеспечивая при этом централизованный контроль.


Во многие из вызывных панелей встроены также функции автономного контроллера, которые обеспечивают управление доступом через код или ключ доступа. В таком случае блок обладает энергонезависимой памятью для заданного количества абонентов. Для подъездной панели количество записанных индивидуальных кодов будет равным количеству абонентов, а ключей может быть не больше 6 на одну квартиру. Ключом выступают или стандартные «таблетки», или бесконтактные карты и брелки.


В подъездных системах часто используется принцип двухуровневого доступа. На первом уровне создаются подъездные блоки вызова, которые ограничивают вход в здание, а на втором – индивидуальные/групповые панели, которые устанавливаются на дверь каждой квартиры, закрытого холла, или тамбура.


Аудиотрубка домофона

Для того, чтобы обеспечить связь с абонентом и открытие замка на входной двери, используют аудиотрубку (переговорное устройство, УКП). Кроме дуплексной связи с вызывной панелью, аудиотрубка также позволяет управлять во время разговора исполнительным усстройством (замком). При использовании нескольких трубок для одного адиодомофона, можно организовать также систему внутренней связи, при условии, что все аудиотрубки поддерживают функцию интерфона.


Хотя функции аудиодомофона сильно ограничены, это наиболее дешевое, то есть доступное устройство для выполнения необходимых задач.


Монитор видеодомофона

Монитор видеодомофона используется для возможности видео/аудиосвязи посетителя и абонента.


Видеодомофон, может обеспечить комфорт и безопасность абонента на гораздо более высоком уровне, чем аудиодомофон, ведь с его помощью можно получить изображение не только посетителя, но и необходимой зоны просмотра. В придачу к встроенным в блок вызова видеокамерам, имеется также возможность подключения внешних камер, включая видеоглазки – маленькие камеры, которые снаружи невозможно отличить от обычного дверного глазка.



Мониторы могут записывать снимки с камер на встроенные, или дополнительно подключенные блоки памяти. Энергонезависимая память может хранить 32, 64, или 128 черно-белых, или цветных изображений.


Сохранение изображения может осуществляться в ручном или автоматическом режиме. Ручной режим позволяет делать снимки экрана в любой момент, даже при разговоре, достаточно только нажать соответствующую кнопку. При включенном автоматическом режиме изображение записывается, когда срабатывает сигнальный датчик, или при включенном режиме «AWAY», при котором снимок экрана делается и сохраняется в память автоматически, если звонок остается без ответа. О том, что имеются пропущенные вызовы можно узнать от соответствующего индикатора.


Читать продолжение статьи: Часть 2, Часть 3.


--------------------------------------------------------------------------------------------------------------

Руководитель группы технической поддержки Максименко Игорь.

Отзывы о статье


Положительный отзыв

 от Игнатьев Игорь Дмитриевич, 11 Ноября 2020 г.


Добрый день. Крайне увлекательная и ценная статья.
Я узнал нереально много нового в ней. Публикация написана доступным и человеческим языком.
Несмотря на это попадаются определенные непонятые для восприятия особенности.
Сообщите – где есть возможность с вами выйти на связь, для того чтобы задать некоторые вопросы, в частности которые для меня к сожалению остались сложными?

Устройство и принцип работы ключа от домофона

Хорошо, когда вход в многоквартирный дом оборудован домофоном: никаких посторонних, чистота в подъезде. Ежедневно пользуясь этим устройством, мы уже не задумываемся, каким образом срабатывает замок и почему наш ключ не отпирает соседские двери. Считается, что брелок содержит магнит, однако представляете: это неверно! Принцип действия домофона базируется на совершенно другой технологии.

Что внутри ключа

Ключ представляет собой постоянное запоминающее устройство, внутри которого хранится код (серийный номер). Когда происходит контакт с замком, информация с памяти брелока считывается и дверь открывается.

Память ключа является энергонезависимой. Самый распространенный тип памяти ― Touch Memory (запоминание прикосновений). Обмен информации с домофоном осуществляется с использованием протокола One Ware (один провод): взаимодействие происходит одновременно с несколькими устройствами и передает для этих устройств питание посредством одного канала.

В момент связи с модулем домофона кратковременное питание запоминающего устройства происходит за счет встроенного в брелок конденсатора. Основной блок периодически подает сигнал (не реже, чем раз в 120 микросекунд), поддерживая необходимый уровень заряда и питание микросхемы ключа. Самостоятельно брелок домофона никаких импульсов не создает.

Как устроен основной блок

Модуль домофона работает в режиме ожидания и периодически подает сигналы ключу. При контакте с замком брелок дожидается такого сигнала и генерирует импульс, позволяющий основному блоку установить связь. Затем домофонный модуль начинает чтение памяти ключа, идентифицирует его серийный номер и отпирает соответствующую дверь. Поэтому даже если весь дом обслуживается одной компанией, жители не могут проникать в чужие подъезды.

Принцип работы основного блока не меняется, но у разных производителей «начинка» ключа имеет отличия в характеристиках. То есть конкретный домофонный блок может работать только с определенным видом брелоков.

Почему открывается нужная дверь

При контакте с ключом замыкается цепь и создается канал для считывания информации. Основной модуль получает ее в виде импульсов. Всего принимается 64 бит информации, то есть количество генерируемых импульсов ― 64.

Система работает, передавая разные интервалы освобождения и замыкания цепи. Если ключу нужно передать логический ноль, то он «зануляет» шину. При передаче логической единицы ключ молчит.

Домофон анализирует полученные данные и сверяет их с заложенным списком. Замок открывается, когда модуль находит совпадение. Серийные номера ключей (коды) в список вносит компания-установщик в процессе монтажа устройства.

Если что-то пошло не так

На работу системы, то есть на скорость считывания информации и срабатывание сигнала открытия замка, оказывают влияние погодные условия и техническое состояние «таблетки» (уровень загрязнения или повреждения поверхности). Поэтому нужно бережно относиться к брелоку.

Если вы обнаружите, что кто-либо из посторонних подобрал ключ к домофону вашего подъезда, то необходимо перекодировать списки номеров. Для этого обратитесь в обсуживающую компанию. То же самое нужно предпринять, если вы потеряли ключ от домофона ― вам выдадут дубликат.

Такая система контроля доступа в подъезд широко используется, потому что она недорогая и надежная. Скорее всего, брелок от домофона надолго останется привычным атрибутом нашей повседневной жизни.

Оцените статью: Поделитесь с друзьями!

Как самостоятельно подключить трубку домофона?

Сейчас практически любой подъезд многоэтажных домов, офисных зданий оборудован домофоном. Это делается для того, чтобы предотвратить несанкционированное проникновение на территорию, доступ на которую по определению ограничен. Что же это за устройство, как именно оно устроено?

Устройство и принцип работы

Домофон – это электромагнитное замочное устройство с возможностью дистанционного управления процессом открытия-закрытия с пультов (трубок), расположенных в квартирах или офисах. Система устанавливается на подъездной двери и обеспечивает защиту здания от нежелательного проникновения.

В зависимости от системы подключения квартир к домофонному устройству различают цифровые и координатные приборы.

При координатной системе коммутации к каждой квартире от домофона идет отдельный кабель, при цифровой же – связующий кабель один. Казалось бы, цифровые домофонные устройства должны быть дешевле, однако, на самом деле все обстоит ровным счетом наоборот – их стоимость выше, чем у координатных, практически в 3 раза. Но считается, что это окупается более высокой надежностью и защищенностью подобной системы связи.

По типу связи домофоны подразделяются на аудио- и видеоприборы. Из названия ясно, что у видеодомофонных аппаратов имеется экран, на котором отображается личность звонящего посетителя, а аудиоустройства обеспечивают лишь голосовую связь. Естественно, устройства, осуществляющие передачу видеоизображения, обеспечивают более высокий уровень защиты, но не стоит забывать и о ценовом аспекте – они гораздо дороже голосовых домофонов и вследствие этого гораздо менее распространены. Обычно видеоустройства устанавливаются на воротах больших частных владений.

Подключение к цифровым домофонам

Как правильно подключить в квартире трубку цифрового домофона? Это совсем нетрудно при условии соблюдения нескольких правил. Абонентский узел домофонной системы состоит из панели и трубки. Панель обычно устанавливают сбоку от входной двери, место установки трубки при желании может быть где угодно, единственное – туда нужно будет провести кабель от панели. Внутреннее строение домофонной трубки почти ничем не отличается от телефонной – там тоже есть микрофон с динамиком и микросхемой. Кнопка разблокирования подъездной двери может быть расположена как на трубке, так и на настенной панели.

На тыловой стороне панельной части устройства расположены две клеммы с обозначениями полярности («+» и «-»). К ним нужно подсоединить двухпроводную линию. Важно не перепутать полярность проводов при монтаже – в противном случае система не будет функционировать.

Для облегчения этого процесса провода одинаковой полярности обычно бывают одинакового цвета.

Первоначальный монтаж домофонной системы всегда производят профессионалы, самостоятельная замена сводится к покупке нового переговорного устройства, собственно замене и подключению проводов. Перед покупкой трубки уточните тип своего домофона. Для цифровых и координатных систем предусмотрены разные модели. Схема подключения трубки к цифровому домофону имеет свои особенности. В процессе установки необходимо набрать номер квартиры. Это делается так.

  • Осторожно вскройте корпус переговорного устройства. Вы увидите, что на микросхеме есть парные штырьки с номерами 1-2-4-8
  • С помощью специальных перемычек параллельно соедините пары так, чтобы сумма их номеров равнялась номеру вашей квартиры. Для квартиры №15, к примеру, вам нужно замкнуть четыре первые пары.

Учтите, что неполадки с одним квартирным переговорным устройством могут отразиться на функционировании всей системы, в этом заключается главный недостаток подобных систем. Чтобы локализовать неисправность в пределах одного этажа, в систему можно дополнительно встроить этажные контроллеры.

Установка на прибор координатно-матричного типа

Подключение трубки к аналоговому (координатно-матричному) прибору отличается от аналогичного действия с цифровым устройством. Аналоговая домофонная система работает по принципу телефонной станции – прием, анализ и соединение с нужным абонентом в ней осуществляет коммутатор. Подключение абонентов к системе чаще всего осуществляется параллельно.

Для соединения переговорного устройства с коммутатором предназначены 2 специальные шины. На первой шине контакты (D0-D9) отвечают за десятки в номерах квартир, на второй (Е0-Е9) – за единицы. Провод от клеммы со знаком плюс соедините с контактом, отвечающим за десяток в вашем номере (для квартиры №87 – 8), провод от отрицательной клеммы подключается к единичному контакту (в нашем примере 7).

Если в вашем подъезде больше 100 квартир, модель домофона должна соответствовать этому количеству (должна быть и третья шина, отвечающая за сотни в номерах квартир). Принцип тот же самый.

В некоторых случаях при установке домофонной системы настройщики перепрограммируют панель, смещая номера на некоторую величину. Это действие производится, к примеру, при невозможности подключения сотых номеров. В такой ситуации своими руками вы трубку подсоединить не сможете, придется вызывать специалиста, который настраивал вашу систему. Коммутаторы обычно устанавливаются на каждом этаже в распределительных щитах и соединяются между собой в параллельную цепь.

Возможен и монтаж одного коммутаторного устройства на весь подъезд, но в такой ситуации потребуются дополнительные десятки метров кабеля для того, чтобы последовательно подключить квартиры на верхних этажах. Если при подключении хотя бы одного абонентского переговорного устройства к подъездной аналоговой системе нарушить полярность подсоединения проводов, это может отразиться на функционировании всех устройств системы, как и в случае с цифровой домофонной связью.

Возможные неисправности

В процессе эксплуатации домофонной системы возможно возникновение различных неисправностей:

  • повреждения трубки механического характера;
  • при поднятии трубки сигнал продолжает звучать;
  • выход из строя кнопки разблокирования замка;
  • плохо слышно голос звонящего;
  • если вы нажимаете кнопку открытия двери, происходит сброс вызова.

В первом случае проще заменить испорченную деталь (трубку), ведь они не такие дорогие. Главное, правильно подобрать переговорное устройство к вашей модели домофонной системы. В ситуациях, когда сигнал вызова не отключается при поднятии трубки, нет связи со звонящим посетителем и отсутствует реакция на нажатие кнопки управления замком – ищите поломку в переключателе снятия трубки. Его можно отремонтировать либо заменить и своими руками, однако, рекомендуется все-таки поручить это профессионалам, особенно если раньше вы ничего подобного не делали. Эта процедура требует определенного опыта и соответствующих инструментов.

Если для открытия замка вам приходится несколько раз нажимать на электрокнопку – виноват микровыключатель. Поменять самому эту деталь несложно, даже если она расположена на трубке домофона. Достаточно осторожно отпаять контакты неисправной детали, убрать ее и припаять новую. Если посетителя плохо слышно, дело в динамике либо микрофоне. В некоторых моделях такая неисправность может быть вызвана засорением резистора «Баланс», установленного на плате домофонной трубки.

В последнем случае можно самостоятельно попробовать покрутить рычажок резистора, в большинстве случаев слышимость восстанавливается.

Несанкционированное отключение вызова при разблокировке замка может быть вызвано прерыванием электроцепи, идущей от динамика. В этом случае внимательно осмотрите все узлы подключения кабеля – и на панели, и на переговорном устройстве. Конечно, предварительно отключите прибор. Если где-то обрыв, нужно заменить провод или подпаять контакты провода и клемм. Подводя итоги, можно сказать следующее: во многих случаях заменить поврежденную трубку и цифрового, и координатно-матричного домофона можно самостоятельно, это довольно простое действие. Лишь в некоторых случаях стоит вызывать мастеров-настройщиков вашей домофонной системы.

О том, как подключить разные домофонные трубки, смотрите в следующем видео.

цифровые и координатные переговорные трубки для аудиодомофонов и подъездных устройств? Выбор беспроводной трубки для видеодомофонов

Все чаще современные подъезды многоквартирных и многоэтажных домов оборудуются специализированными домофонными сетями. В первую очередь, такие устройства обеспечивают безопасность вашего жилища и ограничивают проход в парадную для посторонних людей.

В целом домофонная система состоит из большого количества элементов и деталей. Одним из ключевых компонентов является трубка для домофона, которая устанавливается непосредственно в квартире жильцов. При помощи данного устройства хозяин квартиры может связаться с позвонившим в его дверь человеком, а также открыть железную дверь подъезда для долгожданных гостей.

Сегодня на рынке можно найти большое количество разновидностей подобных домофонных трубок. В этой статье мы раскроем вопросы устройства и принципа работы конструкции, а также поговорим о том, как правильно выбрать и подключить ключевой элемент домофонной системы.

Как она устроена?

Трубка для домофона – основной элемент всей системы. Традиционно она располагается около входной двери жилища. Ее прямое назначение – обеспечение и поддержание связи между хозяином квартиры и гостем. С помощью данной трубки находящийся в квартире человек имеет возможность открыть дверь – данная манипуляция осуществляется с помощью включения кнопки, расположенной на корпусе трубки.

Еще одна важная деталь корпуса – это регулятор громкости, с помощью которого вы можете регулировать уровень слышимости разговора и громкость самого звонка, что особенно важно в том случае, если в квартире проживают пожилые люди и маленькие дети.

С помощью переключателя вы также можете осуществлять управление, а именно, убедиться в том, что трубка включена или выключена. К функциональным элементам, входящим в устройство, относятся такие компоненты, как динамик и микрофон.

Схема и принцип работы

В первую очередь стоит отметить, что конструкция устройства довольно проста по своей природе и мало чем отличается от конструкции обыкновенного домашнего телефона. Домофонная трубка традиционно подвешивается на стену, соответственно, она опирается на основу-держатель.

Для того чтобы привести устройство в работу, человек, стоящий у входной двери, на которой установлен домофон, набирает на его дисплее необходимый номер квартиры. После этого на конкретную трубку передается вызов и поступает сигнал, который влечет за собой звуковое сопровождение.

Когда хозяин жилища снимает трубку домофона, он имеет возможность пообщаться с тем, кто стоит у двери.

Таким образом обеспечивается безопасность и устраняется возможность проникновения не только в жилище, но и даже в подъезд нежелательных лиц.

Разновидности

Вообще говоря, сегодня на рынке представлено две основные разновидности трубок для домофона: координатная аналоговая и цифровая. Рассмотрим данные типы устройств более подробно.

Телефонная переговорная трубка аналогового типа для подъездного домофона обладает довольно сложной конструкцией. Так, для ее функционирования необходимо наличие особого координатно-матричного коммутатора. Данное беспроводное устройство обеспечивает обработку сигнала таким образом, что набор квартиры на экране домофона провоцирует звонок именно в той квартире, номер которой был набран, а не в какой-либо другой. Таким образом, отсутствие данного коммутатора приводит в беспорядок связь главного устройства домофона с отдельными элементами, расположенными в различных квартирах.

Важно отметить и тот факт, что установка аналогового устройства требует дополнительных усилий, в частности – прокладки специализированных кабелей.

Помимо описанных выше, бывают и цифровые трубки, предназначенные для аудиодомофона. Также ими можно снабдить и видеодомофон. Эти устройства являются более совершенными в своей конструкции. Кроме того, они довольно просто и быстро устанавливаются.

Как выбрать?

Особого внимания требует процесс выбора аппарата. В ходе покупки важно учесть несколько особенно важных характеристик.

  • В первую очередь определитесь с тем, какой тип устройства вам подойдет больше. Так, на рынке можно найти настенные модели, передвижение которых ограничено, либо более мобильные беспроводные варианты. Последние обойдутся дороже, однако иногда их использование более оправдано. Например, если вы обладаете довольно просторной квартирой и можете не услышать звонок трубки, которая будет прикреплена в коридоре.
  • Еще одна важная характеристика – материал, из которого изготовлена трубка. Старайтесь избегать дешевого и некачественного пластика, иначе устройство довольно быстро придет в негодность.
  • Следует обратить внимание и на цвет. Черная трубка окажется более практичной в интерьере светлых тонов – она будет четче выделяться. К тому же на ней не так будут видны загрязнения. Соответственно, темному интерьеру больше подойдет трубка в светлых расцветках.
  • От качества сборки также зависит срок и долговечность службы.
  • Не стесняйтесь узнать у продавца страну и фирму-изготовитель. Данные показатели влияют на качество товара.
  • Попросите предоставить лицензии и сертификаты качества. Это позволит избежать контрафактного товара.

Как подключить?

Процесс подключения может разниться в зависимости от аналогового или цифрового типа. Однако и в том и в другом случае следует внимательно продумать некоторые детали.

  • Для начала следует определиться с местом расположения – чаще всего трубку крепят у двери. Если же вы приобрели мобильное устройство, то о данном шаге вы можете не беспокоиться.
  • В том случае, если вы устанавливаете аналоговую трубку, то следует позаботиться о подключении коммутатора и проводов. Здесь важно правильно подсоединить все контакты. Помните, что сумма контактных номеров должна быть такой же, как и номер конкретной абонентской точки (за счет этого будет обеспечиваться связь).
  • После этого с соблюдением полярности клемм нужно подсоединить провода. Если же производится установка цифровой трубки, то нужно подключить все джамперы.

Когда основная часть процесса осуществлена, необходимо позаботиться о тестировании системы, чтобы удостовериться в корректности работы.

О том, как установить домофонную трубку самостоятельно, смотрите в видео ниже.

Лучшая система внутренней связи контроля доступа - Отличные предложения на систему внутренней связи контроля доступа от глобальных продавцов систем внутренней связи контроля доступа

Отличные новости !!! Вы находитесь в нужном месте для системы внутренней связи контроля доступа. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта система внутренней связи с контролем доступа должна в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили домофон для контроля доступа на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в системе внутренней связи и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести домофон для управления доступом по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обзоры домофонов

- интернет-магазины и обзоры на домофоны на AliExpress

Отличные новости !!! Вы попали в нужное место для устройства внутренней связи. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это лучшее устройство внутренней связи вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили домофон на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в домофоне и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести устройство внутренней связи по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее управление доступом с внутренней связью - Отличные предложения по управлению доступом с внутренней связью от глобального контроля доступа с продавцами внутренней связи

Отличные новости !!! Вы находитесь в нужном месте для контроля доступа с помощью домофона.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний контроль доступа с внутренней связью вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили контроль доступа с помощью домофона на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в контроле доступа с помощью домофона и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы согласитесь, что вы получите управление доступом с помощью внутренней связи по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Интеграция внутренней связи | Панели мониторинга и отчеты

Создание приборной панели внутренней связи в реальном времени с помощью Plecto

Создайте панель управления внутренней связью для визуализации ваших данных в режиме реального времени с помощью Plecto, чтобы ваша команда могла быть готова увидеть, что требует внимания, увидеть всплески разговоров и постоянно предоставлять клиентам отличный сервис.

Постоянно визуализируя данные внутренней связи на телевизионных панелях по всему офису, вы создаете мощный инструмент для своей группы поддержки и даете им необходимые инструменты для повышения эффективности. Панель управления внутренней связи дает каждому обзор того, насколько хорошо они работают, с конкретными метриками поддержки, такими как CSAT, время первого ответа и время разрешения проблемы, чтобы они могли решить, на чем сосредоточиться, и владеть своей работой.

Создайте полностью настраиваемую информационную панель внутренней связи в соответствии с вашими потребностями и повышайте ценность данных внутренней связи с помощью значимой визуализации.Отображайте данные вашего Интеркома на большом количестве виджетов, включая графики, измерители скорости или таблицы. Вы также можете использовать условные цвета, чтобы легко определить прогресс в достижении вашей цели. Воспользуйтесь уникальными функциями геймификации Plecto, создав списки лидеров, которые пробуждают мотивацию в вашей команде. Настройте настраиваемые уведомления, которые запускаются каждый раз, когда сотрудник достигает цели, например, о достижении нового рубежа или закрытии продажи.

Выведите свою панель управления внутренней связью на новый уровень и объедините данные внутренней связи с такими службами, как Salesforce, Fenerum и сотнями других, для получения наиболее важных показателей в режиме реального времени. Благодаря интеграции Plecto в Intercom возможности безграничны. Вы можете создавать, редактировать, перебирать и отображать информационные панели внутренней связи, ориентированные на процент успешных продаж и достигнутые квоты. Вы можете отображать свои информационные панели Intercom на экранах телевизоров в офисе, на компьютере или получать к ним доступ с устройства благодаря нашему приложению для iOS и Android.

Какие типы данных вы можете импортировать из Intercom?
Части разговора

Этот тип данных позволит вам визуализировать информацию каждой части разговора.Части разговора определяются как каждая часть разговора - поэтому каждый ответ от сотрудника отвечает. Он будет включать в себя то, что было сказано в ответе, и его тип.

разговоров

Тип данных разговоров в Plecto будет извлекать данные из разговоров по внутренней связи. Эти данные включают количество заметок, состояние разговоров, среднее время ответа сотрудников и многое другое.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
