Принцип работы ГЭС
28 августа 2014
Гидроэлектростанции давно стали одним из символов промышленного прогресса. Их изображают на банкнотах и марках, посвящают им поэмы, а страны соревнуются в сооружении все более и более мощных «гидрогигантов». Однако несмотря на монументальность этих сооружений, принцип работ любой ГЭС довольно прост.
Вода под напором поступает на лопасти турбины гидроэлектростанции, которая в свою очередь приводит в действие генераторы, вырабатывающие электричество. Мощность ГЭС зависит от напора и количества воды, проходящей через гидроагрегаты.
Собственно, главной задачей в строительстве гидроэлектростанции является создание напора воды. По принципу решения этой проблемы ГЭС делятся на плотинные и деривационные. Иногда также встречаются ГЭС смешанного (плотинно-деривационного) типа.
#INNER0#
При наиболее распространенном варианте строительства реку перегораживают плотиной, которая поднимает уровень воды, создавая необходимый напор. Причем его величина напрямую зависит от высоты сооружения.
| Деривационный канал Майкопской ГЭС |
#INNER1#

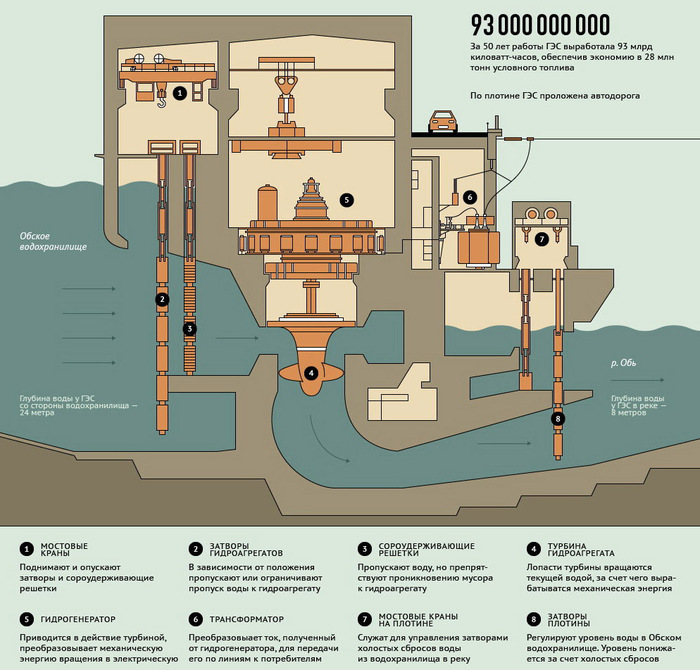

Помимо плотины (или нескольких) такая ГЭС состоит из здания гидроэлектростанции и распределительного устройства. В здании ГЭС располагается все основное оборудование станции – турбины и генераторы. Также ГЭС могут включать в себя дополнительные сооружения, например, водосбросные устройства, шлюзы, судоподъемники или рыбоходы.
| Саяно-Шушенская ГЭС – типичная станция плотинного типа |
Деривационные ГЭС обычно строят в тех местах, где река имеет довольно большой уклон.
| Схема работы Майкопской ГЭС (деривационной) |
Это интересно: водохранилище Вольта в Гане – крупнейшее в мире. Его площадь – 8500 квадратных километров, что составляет 3,6% территории страны.
Отдельно можно выделить гидроаккумулирующие электростанции (ГАЭС). Их используют для сглаживания суточных перепадов нагрузки энергосистемы, чтобы обеспечить надежность ее работы.
#INNER2#
Пожалуй, самой необычной ГАЭС в мире является Том Сок в Лестервиле, штат Миссури. Ее уникальность в том, что она расположена в 80 км от ближайшего источника воды – реки Миссисипи!
|
|
|
Верхний бассейн ГАЭС Том Сок в США |
Одним из главных отличий гидроэлектростанций от других энергетических сооружений является их индивидуальность. Если тепловые или атомные станции строят по давно отлаженным схемам из одинаковых типовых блоков, то каждая ГЭС является уникальной в своем роде.
В России Гидроэнергетика Малые ГЭС Приливные ГЭС
Что такое Гидроэлектростанция (ГЭС)? — Техническая Библиотека Neftegaz.
RU 222912
Гидроэлектростанция (ГЭС) — электростанция, в качестве источника энергии использующая энергию водного потока.
Гидроэлектростанция (ГЭС) — электростанция, в качестве источника энергии использующая энергию водного потока.
Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилища.
Для эффективного производства электроэнергии на ГЭС необходимы 2 основных фактора: круглогодичная гарантированная обеспеченность водой и наличие больших уклонов реки.
Принцип работы ГЭС.
Цепь гидротехнических сооружений обеспечивает необходимый напор воды, поступающей на лопасти гидротурбины, которая приводит в действие генераторы, вырабатывающие электроэнергию.
В здании ГЭС располагается все энергетическое оборудование.
В машинном зале расположены гидроагрегаты, непосредственно преобразующие энергию тока воды в электрическую энергию, и дополнительное оборудование: устройства управления и контроля над работой ГЭС, трансформаторная станция, распределительные устройства и многое другое.
ГЭС разделяются в зависимости от вырабатываемой мощности:
- мощные — вырабатывают от 25 МВт и выше;
- средние — до 25 МВт;
- малые гидроэлектростанции — до 5 МВт.
Мощность ГЭС зависит от напора и расхода воды, а также от КПД используемых турбин и генераторов.
Различают годичный, месячный, недельный или суточный циклы работы гидроэлектростанции.
ГЭС делятся в зависимости от максимального использования напора воды:
- высоконапорные — более 60 м;
- средненапорные — от 25 м;
-
низконапорные — от 3 до 25 м.
Принцип работы используемых в ГЭС турбин един.
Вода, находящаяся под давлением (напор воды), поступает на лопасти турбины, которые начинают вращаться.
Механическая энергия, передается на гидрогенератор, который вырабатывает электроэнергию.
Турбины отличаются некоторыми техническими характеристиками, а также камерами — стальными или железобетонными, и рассчитаны на различный напор воды.
На высоконапорных ГЭС применяются ковшовые и радиально-осевые турбины с металлическими спиральными камерами.
На средненапорных ГЭС применяются поворотнолопастные и радиально-осевые турбины.
На низконапорных ГЭС применяются поворотнолопастные турбины в железобетонных камерах.
ГЭС делятся в зависимости от принципа использования природных ресурсов:
- На русловых ГЭС напор воды создается посредством установки плотины, полностью перегораживающей реку, или поднимающей уровень воды в ней на необходимую отметку.
Такие гидроэлектростанции на горных реках, в местах, где русло реки более узкое, сжатое.
Вода подается непосредственно к турбинам ГЭС.
- На приплотинных ГЭС напор воды также создается при полном перегораживании плотины, здание ГЭС располагается за плотиной, в нижней её части.
Вода, имеющая большее давление, нежели на русловых ГЭС, подводится к турбинам через специальные напорные тоннели.
- На деривационных ГЭС необходимая концентрация воды посредством деривации.
Вода подводится непосредственно к зданию ГЭС.
- На гидроаккумулирующих ГЭС (обозначаемых ГАЭС) вырабатываемая электроэнергия аккумулируется и используется в моменты пиковых нагрузок.
В течение времени не пиковой нагрузки агрегаты ГАЭС работают как насосы от внешних источников энергии, когда её стоимость не высока (например, ночью), и закачивают воду в специально оборудованные верхние бассейны.
В моменты пиковых нагрузок вода из них поступает в напорный трубопровод и приводит в действие турбины.
В состав ГЭС могут входить шлюзы, судоподъемники, рыбопропускные, ирригационные водозаборные сооружения и др.
Для производства электрической энергии используются возобновляемые природные ресурсы, поэтому конечная стоимость получаемой электроэнергии ниже, чем при использовании других видов электростанций, и нет вредных выбросов в атмосферу.
Однако построить ГЭС можно только там, где можно создать большой напор воды.
Создаваемые при этом водохранилища обычно заливают большую территорию земли, иногда это приводит к нарушению экологического равновесия.
#Гидроэлектростанция #ГЭС #электростанция #энергия #водный поток #водохранилище
Последние новостиГидроэнергетика: как это работает
Школа водных наук
6 июня 2018 г.
Фотогалерея водопользования
Узнайте об использовании воды с помощью картинок
Дом школы водных наук
- Обзор
- Наука
- Мультимедиа
Так как же мы получаем электричество из воды? На самом деле гидроэлектростанции и угольные электростанции производят электроэнергию аналогичным образом. В обоих случаях источник энергии используется для вращения пропеллерной части, называемой турбиной.
• Школа наук о воде ДОМАШНЯЯ СТРАНИЦА • Темы использования воды •
Источники/Использование: Некоторое содержимое может иметь ограничения. Посетите СМИ, чтобы узнать подробности.
Кредит: Управление долины Теннесси
Так как же мы получаем электричество из воды? На самом деле гидроэлектростанции и угольные электростанции производят электроэнергию аналогичным образом.
В обоих случаях источник энергии используется для вращения пропеллерной части, называемой турбиной, которая затем вращает металлический вал в электрогенераторе, который является двигателем, производящим электричество. Угольная электростанция использует пар для вращения лопаток турбины; тогда как гидроэлектростанция использует падающую воду для вращения турбины. Результаты такие же.
Взгляните на эту схему (любезно предоставленную Управлением долины Теннесси) гидроэлектростанции, чтобы увидеть детали: не так много гидроэлектростанций в Канзасе или Флориде). Плотина хранит много воды за собой в резервуаре . Внизу стены плотины находится водозабор. Под действием силы тяжести он падает через напорный трубопровод внутри плотины. В конце водовода находится турбинный движитель, который приводится в движение движущейся водой. Вал от турбины идет вверх к генератору, который вырабатывает энергию. Линии электропередач подключены к генератору, который несет электричество в ваш дом и мой.
Вода проходит мимо гребного винта через отводной канал в реку мимо плотины. Кстати, не стоит играть в воде прямо под плотиной, когда вода спускается!
Турбина и генератор производят электричество
Источники/Использование: Некоторое содержимое может иметь ограничения. Посетите СМИ, чтобы узнать подробности.
Схема гидроэлектрической турбины и генератора.Предоставлено: Инженерный корпус армии США
Что касается того, как работает этот генератор, Инженерный корпус объясняет это следующим образом:
«Гидравлическая турбина преобразует энергию текущей воды в механическую энергию. Гидроэлектрический генератор преобразует эту механическую энергию в электричество. Работа генератора основана на принципах, открытых Фарадеем. Он обнаружил, что когда магнит движется мимо проводника, он вызывает протекание электричества. В большом генераторе электромагниты создаются путем пропускания постоянного тока через проволочные петли.
наматываются на стопки пластин из магнитной стали. Они называются полюсами поля и устанавливаются по периметру ротора. Ротор прикреплен к валу турбины и вращается с фиксированной скоростью. Когда ротор вращается, это вызывает полюса поля (электромагниты) двигаться мимо проводников, установленных в статоре. Это, в свою очередь, вызывает протекание электричества и появление напряжения на выходных клеммах генератора».
Аккумулирование: повторное использование воды для удовлетворения пикового спроса на электроэнергию
Спрос на электроэнергию не является «плоским» и постоянным. Спрос растет и падает в течение дня, а ночью потребность в электроэнергии в домах, на предприятиях и в других объектах снижается. Например, здесь, в Атланте, штат Джорджия, в 17:00 жаркого августовского выходного дня можно поспорить, что существует огромный спрос на электроэнергию для работы миллионов кондиционеров! Но через 12 часов, в 5:00 утра… не так уж и много. Гидроэлектростанции более эффективно обеспечивают пиковые потребности в электроэнергии в течение коротких периодов, чем электростанции, работающие на ископаемом топливе, и атомные электростанции, и один из способов сделать это — использовать «насосное хранилище», которое повторно использует одну и ту же воду более одного раза.
Аккумулирование с помощью насосов – это метод хранения воды в резерве для нужд пикового периода путем перекачки воды, уже прошедшей через турбины, в резервуар для хранения над электростанцией в то время, когда спрос потребителей на энергию низок, например, во время посреди ночи. Затем воде позволяют течь обратно через турбины-генераторы в периоды, когда потребность высока и система подвергается большой нагрузке.
Источники/использование: общественное достояние.
Насосное хранилище: повторное использование воды для удовлетворения пикового спроса на электроэнергию Резервуар действует во многом как батарея, сохраняя энергию в виде воды, когда спрос низкий, и производя максимальную мощность в дневные и сезонные пиковые периоды. Преимущество гидроаккумулирующих установок заключается в том, что гидроэлектростанции могут быстро запускаться и быстро регулировать производительность. Они эффективно работают при использовании в течение одного часа или нескольких часов.
Поскольку гидроаккумулирующие водохранилища относительно малы, затраты на строительство обычно ниже по сравнению с обычными гидроэлектростанциями.
Ниже приведены научные темы, связанные с использованием воды на гидроэлектростанциях.
Ниже приведены мультимедийные ресурсы, связанные с использованием воды на гидроэлектростанциях.
- Обзор
Так как же мы получаем электричество из воды? На самом деле гидроэлектростанции и угольные электростанции производят электроэнергию аналогичным образом. В обоих случаях источник энергии используется для вращения пропеллерной части, называемой турбиной.
• Школа наук о воде ДОМАШНЯЯ СТРАНИЦА • Темы использования воды •
Источники/Использование: Некоторое содержимое может иметь ограничения. Посетите СМИ, чтобы узнать подробности.
Падающая вода производит гидроэлектроэнергию.Авторы и права: Tennessee Valley Authority
Так как же мы получаем электричество из воды? На самом деле гидроэлектростанции и угольные электростанции производят электроэнергию аналогичным образом.
В обоих случаях источник энергии используется для вращения пропеллерной части, называемой турбиной, которая затем вращает металлический вал в электрогенераторе, который является двигателем, производящим электричество. Угольная электростанция использует пар для вращения лопаток турбины; тогда как 9Гидроэлектростанция 0027 использует падающую воду для вращения турбины. Результаты такие же. Взгляните на эту схему (любезно предоставленную Управлением долины Теннесси) гидроэлектростанции, чтобы увидеть детали: не так много гидроэлектростанций в Канзасе или Флориде). Плотина хранит много воды за собой в резервуаре . Внизу стены плотины находится водозабор. Под действием силы тяжести он падает через напорный трубопровод внутри плотины. В конце водовода находится турбинный движитель, который приводится в движение движущейся водой. Вал от турбины идет вверх к генератору, который вырабатывает энергию. Линии электропередач подключены к генератору, который несет электричество в ваш дом и мой.
Вода проходит мимо гребного винта через отводной канал в реку мимо плотины. Кстати, не стоит играть в воде прямо под плотиной, когда вода спускается! Турбина и генератор производят электричество
Источники/Использование: Некоторое содержимое может иметь ограничения. Посетите СМИ, чтобы узнать подробности.
Схема гидроэлектрической турбины и генератора.Предоставлено: Инженерный корпус армии США
Что касается того, как работает этот генератор, Инженерный корпус объясняет это следующим образом:
«Гидравлическая турбина преобразует энергию текущей воды в механическую энергию. Гидроэлектрический генератор преобразует эту механическую энергию в электричество. Работа генератора основана на принципах, открытых Фарадеем. Он обнаружил, что когда магнит движется мимо проводника, он вызывает протекание электричества. В большом генераторе электромагниты создаются путем пропускания постоянного тока через проволочные петли.
наматываются на стопки пластин из магнитной стали. Они называются полюсами поля и устанавливаются по периметру ротора. Ротор прикреплен к валу турбины и вращается с фиксированной скоростью. Когда ротор вращается, это вызывает полюса поля (электромагниты) двигаться мимо проводников, установленных в статоре. Это, в свою очередь, вызывает протекание электричества и появление напряжения на выходных клеммах генератора». Аккумулирование: повторное использование воды для удовлетворения пикового спроса на электроэнергию
Спрос на электроэнергию не является «плоским» и постоянным. Спрос растет и падает в течение дня, а ночью потребность в электроэнергии в домах, на предприятиях и в других объектах снижается. Например, здесь, в Атланте, штат Джорджия, в 17:00 жаркого августовского выходного дня можно поспорить, что существует огромный спрос на электроэнергию для работы миллионов кондиционеров! Но через 12 часов, в 5:00 утра… не так уж и много. Гидроэлектростанции более эффективно обеспечивают пиковые потребности в электроэнергии в течение коротких периодов, чем электростанции, работающие на ископаемом топливе, и атомные электростанции, и один из способов сделать это — использовать «насосное хранилище», которое повторно использует одну и ту же воду более одного раза.
Аккумулирование с помощью насосов – это метод хранения воды в резерве для нужд пикового периода путем перекачки воды, уже прошедшей через турбины, в резервуар для хранения над электростанцией в то время, когда спрос потребителей на энергию низок, например, во время посреди ночи. Затем воде позволяют течь обратно через турбины-генераторы в периоды, когда потребность высока и система подвергается большой нагрузке.
Источники/использование: общественное достояние.
Насосное хранилище: повторное использование воды для удовлетворения пикового спроса на электроэнергиюРезервуар действует во многом как батарея, сохраняя энергию в виде воды, когда спрос низкий, и производя максимальную мощность в дневные и сезонные пиковые периоды. Преимущество гидроаккумулирующих установок заключается в том, что гидроэлектростанции могут быстро запускаться и быстро регулировать производительность. Они эффективно работают при использовании в течение одного часа или нескольких часов.
Поскольку гидроаккумулирующие водохранилища относительно малы, затраты на строительство обычно ниже по сравнению с обычными гидроэлектростанциями. - Наука
Ниже приведены научные темы, связанные с использованием воды на гидроэлектростанциях.
- Мультимедиа
Ниже представлены мультимедийные ресурсы, связанные с использованием воды на гидроэлектростанциях.
Типы гидротурбин | Министерство энергетики
Управление гидроэнергетических технологий
Учить больше
Программа гидроэнергетики
Основы гидроэнергетики
Зачем использовать гидроэнергетику?
История гидроэнергетики
Аккумулирующие гидроэлектростанции
Глоссарий по гидроэнергетике
Портал STEM по гидроэнергетике
Существуют два основных типа гидроэнергетических турбин: реактивные и импульсные.
Тип гидроэлектростанции, выбранный для проекта, зависит от высоты стоячей воды, называемой «напором», и расхода или объема воды на участке с течением времени. Другие решающие факторы включают глубину установки турбины, эффективность турбины и стоимость. Вот некоторые из наиболее часто используемых турбин в Соединенных Штатах сегодня.
РЕАКЦИОННАЯ ТУРБИНА
Реакционная турбина вырабатывает энергию за счет объединенных сил давления и движущейся воды. Бегун помещается прямо в поток воды, позволяя воде течь по лопастям, а не ударять по каждой из них по отдельности. Реакционные турбины обычно используются на объектах с более низким напором и более высоким расходом и являются наиболее распространенным типом, используемым в настоящее время в Соединенных Штатах.
Двумя наиболее распространенными типами реактивных турбин являются Propeller (включая Kaplan) и Francis. Кинетические турбины также являются разновидностью реактивных турбин.
Пропеллерная турбина
Пропеллерная турбина обычно имеет рабочее колесо с тремя-шестью лопастями.
Вода постоянно контактирует со всеми лезвиями. Представьте себе лодочный винт, вращающийся в трубе. Через трубу давление постоянно; если бы это было не так, бегун потерял бы равновесие. Шаг лопастей может быть фиксированным или регулируемым. Основными компонентами, помимо бегунка, являются спиральный корпус, калитки и вытяжная труба. Существует несколько различных типов пропеллерных турбин:
Турбина в виде груши : Турбина и генератор представляют собой герметичный блок, расположенный непосредственно в потоке воды.
Straflo : Генератор крепится непосредственно по периметру турбины.
Трубчатая турбина : Напорный трубопровод изгибается непосредственно перед или после рабочего колеса, обеспечивая прямолинейное соединение с генератором.
Турбина Каплана : И лопасти, и калитки регулируются, что позволяет использовать их в более широком диапазоне. Эта турбина была разработана австрийским изобретателем Виктором Капланом в 1919.
Турбина Фрэнсиса
Турбина Фрэнсиса была первой современной гидроэнергетической турбиной и была изобретена британо-американским инженером Джеймсом Фрэнсисом в 1849 году. Турбина Фрэнсиса имеет рабочее колесо с неподвижными лопастями, обычно девять или более. Вода подается прямо над бегунком и вокруг него, которая затем падает, заставляя лопасти вращаться. Помимо бегунка, к другим основным компонентам относятся спиральный корпус, калитки и вытяжная труба. Турбины Фрэнсиса обычно используются для ситуаций со средним и высоким напором (от 130 до 2000 футов), хотя они также использовались и для более низкого напора. Турбины Фрэнсиса хорошо работают как в горизонтальном, так и в вертикальном положении.
Кинетическая турбина
Турбины с кинетической энергией, также называемые безнапорными турбинами, вырабатывают электричество из кинетической энергии текущей воды, а не из потенциальной энергии напора. Системы могут работать в реках, искусственных каналах, приливных водах или океанских течениях.
Поскольку кинетические системы используют естественный путь водного потока, они не требуют отвода воды через искусственные каналы, русла рек или трубы, хотя они могут применяться в таких каналах. Кинетические системы не требуют больших строительных работ, поскольку они могут использовать существующие конструкции, такие как мосты, отводы и каналы.
ИМПУЛЬСНАЯ ТУРБИНА
Импульсная турбина обычно использует скорость воды для перемещения рабочего колеса и производит выброс при атмосферном давлении. Струя воды ударяет в каждое ведро на бегунке. При отсутствии всасывания на нижней стороне турбины вода вытекает из нижней части корпуса турбины после удара по рабочему колесу. Импульсная турбина обычно подходит для приложений с высоким напором и низким расходом. Двумя основными типами импульсных турбин являются турбины Пельтона и турбины с поперечным потоком.
Турбина Пелтона
Турбина Пелтона была изобретена американским изобретателем Лестером Алланом Пелтоном в 1870-х годах.
Колесо Пелтона имеет одну или несколько свободных форсунок, выпускающих воду в аэрируемое пространство и сталкивающихся с ковшами рабочего колеса. Турбины Пельтона обычно используются для очень высокого напора и низкого расхода. Отсасывающие трубы не требуются для импульсной турбины, потому что рабочее колесо должно быть расположено выше максимального нижнего бьефа, чтобы обеспечить работу при атмосферном давлении.
Турбина с поперечным потоком
Оригинальная турбина с поперечным потоком была разработана Энтони Мичеллом, австрийским инженером, в начале 1900-х годов. Позже его усовершенствовал венгерский инженер Донат Банки, а немецкий инженер Фриц Оссбергер усовершенствовал его еще больше. Турбина с поперечным потоком имеет форму барабана и использует удлиненное сопло прямоугольного сечения, направленное против изогнутых лопаток на рабочем колесе цилиндрической формы. Напоминает воздуходувку в виде «беличьей клетки». Турбина с поперечным потоком позволяет воде проходить через лопасти дважды.
При первом проходе вода течет снаружи лопастей внутрь; второй проход идет изнутри наружу. Направляющий аппарат на входе в турбину направляет поток в ограниченную часть рабочего колеса. Турбина с поперечным потоком была разработана, чтобы выдерживать большие потоки воды и меньший напор, чем может выдержать Pelton.
