Что такое ТЭН и как он устроен

ТЭН (трубчатый электронагреватель) — это универсальный нагревательный прибор, предназначенный для нагрева различных сред: воздуха, воды, масла и других жидкостей и газов. Конструкция ТЭНа довольно проста, но при этом очень эффективна.

Основные элементы ТЭНа:

• Металлическая трубка (оболочка) — изготавливается из нержавеющей стали, меди, латуни или титана. Выбор материала зависит от условий эксплуатации.
• Нагревательная спираль — проволока с высоким электрическим сопротивлением.
• Наполнитель — диэлектрический материал, чаще всего оксид магния (периклаз). Обеспечивает электроизоляцию и теплопередачу.
• Контактные стержни — для подключения к электросети.
• Герметичные торцевые крышки с изоляторами.

Принцип работы ТЭНа заключается в преобразовании электрической энергии в тепловую за счет нагрева спирали при прохождении через нее электрического тока. Тепло от спирали через наполнитель передается на внешнюю оболочку и далее в нагреваемую среду.

Виды ТЭНов по форме и назначению

ТЭНы могут иметь различную форму и конструкцию в зависимости от области применения:

• Прямые — классическая форма в виде прямой трубки.
• U-образные — изогнутые в форме буквы U.
• Кольцевые — замкнутые в кольцо.
• Патронные — компактные ТЭНы небольшого диаметра.
• Плоские — в форме пластины.
• Оребренные — с увеличенной поверхностью теплоотдачи.

По назначению различают:

• Водяные ТЭНы — для нагрева воды.
• Воздушные — для обогрева воздуха.
• Масляные — для нагрева масел и других жидкостей.
• Для пищевого оборудования — из специальных материалов.

Области применения трубчатых электронагревателей

ТЭНы нашли широкое применение в различных отраслях промышленности и быту:

• Бытовая техника — водонагреватели, стиральные машины, посудомоечные машины, электрочайники, утюги.

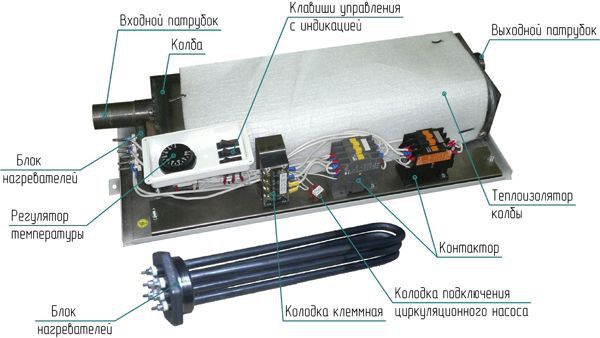

• Системы отопления — электрокотлы, конвекторы, тепловые пушки.
• Промышленное оборудование — термопластавтоматы, экструдеры, пресс-формы.
• Пищевая промышленность — варочные котлы, жарочные шкафы, тепловые витрины.
• Сельское хозяйство — инкубаторы, брудеры, сушильные камеры.
• Строительство — прогрев бетона, подогрев полов.

Преимущества использования ТЭНов

Трубчатые электронагреватели обладают рядом важных достоинств:

• Универсальность — подходят для нагрева различных сред.
• Надежность и долговечность — срок службы до 10 000 часов.
• Простота монтажа и обслуживания.
• Высокий КПД — до 95%.
• Быстрый нагрев.
• Точное регулирование температуры.
• Компактные размеры.
• Безопасность при правильной эксплуатации.

Как правильно выбрать ТЭН

При выборе ТЭНа необходимо учитывать следующие параметры:

• Мощность — зависит от объема нагреваемой среды и требуемой скорости нагрева.
• Напряжение питания — обычно 220В или 380В.
• Размеры и форма — должны соответствовать месту установки.
• Материал оболочки — подбирается под конкретную среду.
• Тип крепления — фланец, резьба, штуцер и т.д.
• Наличие терморегулятора — для контроля температуры.

Важно правильно рассчитать мощность ТЭНа, чтобы обеспечить эффективный нагрев без перерасхода электроэнергии.

Монтаж и подключение трубчатых электронагревателей

Установка ТЭНа должна производиться с соблюдением следующих правил:

• Монтаж осуществляется только при отключенном электропитании.
• Необходимо обеспечить надежный контакт с нагреваемой средой.
• ТЭН должен быть полностью погружен в жидкость (для водяных и масляных).
• Следует использовать уплотнения для герметизации.
• Подключение к сети выполняется через автоматический выключатель.
• Обязательно заземление корпуса прибора.

При соблюдении этих требований ТЭН будет работать эффективно и безопасно в течение длительного времени.

Обслуживание и уход за ТЭНами

Для продления срока службы ТЭНов необходимо выполнять следующие рекомендации:

• Регулярно очищать поверхность ТЭНа от накипи и загрязнений.
• Проверять целостность изоляции и отсутствие повреждений оболочки.
• Контролировать надежность электрических соединений.
• Не допускать работу ТЭНа «на сухую» без теплоносителя.
• Соблюдать рекомендованный режим эксплуатации.

При правильном обслуживании трубчатые электронагреватели способны прослужить долгие годы, обеспечивая эффективный нагрев в различных устройствах и системах.

ТЭН для водонагревателя — как проверить и заменить. Сухие/мокрые и с терморегулятором

Сейчас мы с вами разберемся в видах ТЭНа водонагревателя, как их проверить перед эксплуатацией и заменить при необходимости. Так же проведем расчет мощности и узнаем какие производители предлагают лучшие модели на рынке для покупки.

• Виды и устройство
• Как проверить (прозвонить)
• Как рассчитать мощность
• Как заменить
• В водонагревателях Термекс и Аристон
• ТЭНы с терморегулятором
• org/ListItem»> Производители
• Заключение

ТЭН – важнейшая составная часть водонагревательной конструкции, отвечающая за нагрев воды. Это сердце агрегата.

Устройство водонагревателя Аристон

Виды и устройство

ТЭНы для водонагревателей можно разделять на несколько видов, каждый из которых имеет свои конструктивные особенности:

Сухой ТЭН водонагревателя Thermex

• Сухие (например, AEG, Tesy, Isea или Ariston Ti Tronic Best).Часто люди, сталкивающиеся с выбором бойлера, задаются вопросом, что значит сухой ТЭН в водонагревателе, и чем он отличается от мокрого. Сухие приборы являются более популярными. Принцип работы такой же, как и у мокрого, только в данном случае прибор находятся в защитном кожухе, предохраняющем трубчатый электронагреватель от контакта с водой.

  Сухие нагреватели стоят несколько дороже, и нагрев воды занимает больше времени, но в то же время прослужат такие конструкции намного больше, тем самым вы сэкономите на ремонте.

Сухой ТЭН

Модели бойлеров с сухим ТЭНом можете узнать здесь.

Устройство ТЭНа водонагревателя вы можете увидеть на изображении ниже, где:

• Г – это нагревательная спираль;
• В – это контактные стержни;
• А – это металлическая (обычно из меди или нержавейки) оболочка, в которую запрессована спираль нагрева;
• Б – это изоляция наполнителем от трубчатого электронагревателя. Она является диэлектриком и не даёт произойти короткому замыканию, но при этом характеризуется отличной теплопроводностью. В качестве наполнителя для изоляционного слоя может служить кварцевый песок или порошок оксида магния.

Устройство ТЭНа

О бойлерах прямого и комбинированного нагрева можете прочитать тут.

Как проверить (прозвонить)

Если вы слышите при нагреве воды шум и шипение или устройство защитного отключения стало часто срабатывать, то это может говорить о том, что трубчатые электронагреватели покрылись накипью, а в бойлере слишком много грязи. В данном случае проводится очистка ТЭНа либо его замена. Об этом пойдёт речь ниже, а для начала нужно определить, как проверить (прозвонить) трубчатый электрический нагреватель.

Схема подключения к водонагревателю и правила проверки устройства защитного отключения представлены на этой странице.

Тестер (омметр) необходим для проверки трубчатого электронагревателя на перегорание, короткое замыкание и пробой на корпус.

Для начала нужно просчитать сопротивление ТЭНа. Вам нужно знать его мощность (может быть написана на внешней стороне прибора либо в техническом паспорте).

Рассчитать ток, который протекает через трубчатый электронагреватель можно с помощью формулы: I=P/U, Ампер.

Какое сопротивление должно быть у ТЭНа водонагревателя определяет по формуле R=U/I, Ом.

Можно сразу узнать сопротивление: R=U²/P, Ом.

К примеру, у вас ТЭН для воды мощностью 2000 Вт (2 кВт), то перенеся всё в формулу, получится вот что: R=220²/2000=24,2 Ом.

Теперь перейдём к вопросу, как проверить тестером ТЭН водонагревателя (мультиметром). Отключите электроприбор от сети электропитания и отсоедините провода от разъёмов трубчатого электронагревателя. Переведите тестер в режим сопротивления в 200 Ом и коснитесь щупами к клеммам ТЭНа.

В случае, если прибор показывает такое сопротивление, как было рассчитано ранее (или близкое к нему число), то ТЭН для нагрева воды исправен, функционирует хорошо.

Если на вы видите значение в ноль, то произошло замыкание внутри трубчатого электронагревателя. В этом случае придётся заметить прибор.

Если значение приближено к единице, то это говорит об обрыве ТЭНа, и что также понадобится замена.

Как рассчитать мощность

Формула расчёта мощности ТЭНа

P=0,0011*m*(tk-tн)/T
m — масса воды;
tk и tн — начальная и желаемая температура жидкости;
Т — время, в течение которого происходит нагрев.

Пользуйтесь этими данными, чтобы произвести расчет времени нагрева воды ТЭНом.

Как заменить

Иногда проще потратить небольшую сумму и произвести замену, чем почистить трубчатый электронагреватель.

ТЭН для водонагревателя – это расходная деталь. Со временем может понадобиться его проверка или замена.

Поэтому отправляясь в магазин за новым приобретением, учтите следующие пункты:

1. Не надейтесь, что продавцы подберут верно нужную деталь только исходя из вашего словесного описания. Существует огромное множество нагревательных элементов, и если вы не будете иметь при себе технический паспорт водонагревательной конструкции, то попросту растеряетесь перед выбором.
2. Посмотрите, чтобы в комплект к трубчатому электронагревателю входил магниевый анод.

Обратное подключение ТЭНа в водонагревателе стоит проводить очень внимательно и аккуратно, чтобы не возникло лишних проблем в виде протечки конструкции.

В водонагревателях Термекс и Аристон

Много вопросов у владельцев возникает по поводу того, как снять, подключить, заменить ТЭН, как производятся эти работы в водонагревателях различных производителей, например, Аристон, Термекс. Какие они имеют особенности – об этом вы узнаете ниже.

Следуя инструкции, ревизию нужно проводить в обязательном порядке раз в год. Если же вода мягкая, можно ограничиться чисткой раз в три года. Если толщина налёта достигает один миллиметр, то расход электричества увеличивается на 10 %.

Собственно сам процесс у всех моделей мало чем отличается и проводится по одному шаблону.

Замена ТЭНов на водонагревателе Термекс проводится стандартным образом. Чтобы продлить срок эксплуатации трубчатого электронагревателя, устанавливают фильтр.

Замена ТЭНа в водонагревателе Thermex подробно показана в видео ниже.

Как и во всех других устройствах подобного типа, замена ТЭНа в водонагревателе Аристон начинается с разборки конструкции водонагревателя.

Учтите, что отличием техники водного нагрева компании Аристон является другое крепление фланца. Чтобы его открепить, нужно подтолкнуть колбу кверху, перевернуть внутри по часовой стрелке и потянуть на себя. При разборке это очень важно.

По стандартным пунктам выполняется очистка трубчатого электронагревателя, бойлера и других составных частей. Монтаж обязательно осуществляется по пунктам в обратном порядке.

ТЭНы с терморегулятором

Водонагревательный ТЭН с терморегулятором (термостатом) устанавливается с целью регулировки температуры. Терморегуляторы включают нагрев воды при помощи трубчатого электронагреватели, либо отключают. Это позволяет владельцу значительно экономить электроэнергию.

Также ТЭН с терморегулятором – это безопасность, которая очень важна при совместной работе электричества и жидкости. Он своевременно отключает нагревательную систему в случае неполадок.

ТЭН для водонагревателя с терморегулятором обычно изготавливается из проволоки, содержащей никель и хром. Проволока помещается внутрь и наполнена специальным порошком (из оксида магния).

Сам терморегулятор может быть разных видов: капиллярный, электронный и стержневой.

ТЭН для нагрева воды с терморегулятором стержневым – самый распространённый сегодня. Он выглядит как небольшая трубка, которая работает по физическим законам. Когда трубка нагревается, происходит её линейное расширение и давление на выключатель. Когда трубка остывает, происходит её сжатие и включение трубчатого электронагревателя.

Стержневой терморегулятор имеет минус, связанный с неточностью работы из-за близкого расположения его к подводу воды.

ТЭН со стержневым терморегулятором

Капиллярный терморегулятор – самое современное решение. Выглядит он как небольшая в диаметре трубка, в которой находится капсула с контрастной жидкостью. Термостат изменяет объём в зависимости от температуры внутри нагревателя. При достижении определённой отметки нагрева, жидкость давит на мембрану, связанную с электроконтактами.

ТЭН с капиллярным терморегулятором

Электронные терморегуляторы – тоже встречается часто. Для лучшей работы он взаимодействует с защитным реле. Из-за этого в случае необходимости происходит аварийное отключение питания (если, например, ёмкость водонагревательной конструкции пуста).

Электронный термостат для водонагревателя Ariston

Чтобы правильно установить ТЭН с терморегулятором конкретной модели, нужно учитывать мощность, а также геометрические размеры трубчатого электронагревателя.

Конечно, нагревательные ТЭНы для воды с термостатом могут иметь и другие классификации в зависимости от разных параметров: электромеханические и электронные, простые и программируемые приспособления.

Как проверить термостат водонагревателя можно узнать на этой странице.

Предлагаем вам посмотреть видео, которое ответит на вопросы: как подключить терморегулятор к ТЭНу или как установить терморегулятор для ТЭНа своими руками.

Производители

ТЭНы для нагрева воды выпускают множество компаний. Популярные производители – Аристон, Термекс, Электролюкс, Акватекс, Делюкс и пр.

Они предлагают детали для накопительного и проточного водонагревателя, сухие и мокрые варианты.

ТЭНы для итальянского водонагревателя Термекс представляют собой изогнутую трубку из металла. Выполнены они из материалов высокого качества. Внутри трубка заполнена диэлектриком и имеет нихромовую нить. Представлен моделями разных форм: «молния», гнутая, спиральная. Выпускается с мощностью 0,7, 1,3 и 2 кВт.

ТЭНы для водонагревателей Акватекс имеют разные конфигурации. Популярная модель производителя ЭВН АКВАТЕКС с номинальной мощностью 1.25 кВт. Имеет номинальное напряжение 220 В.

ТЭН для водонагревателя Electrolux Centurio

Трубчатый электрический нагреватель для водонагревателя Еlectrolux известен своим шведским качеством. Бренд подразумевает хорошее соотношение цены и качества, а сами ТЭНы Электролюкс стали визитной карточкой компании. Приспособления различаются по форме, размеру, способу установки. От их вида зависит период эксплуатации, скорость нагрева воды и обслуживание.

Фирма производит нагревательные приборы сухие и мокрые. Водонагреватели Еlectrolux с сухим вариантом всегда можно легко заменить и найти все необходимые запчасти.

ТЭН для водонагревателя Аристон отличается наличием терморегулятора, который позволяет регулировать температуру. Компания производит разные приспособления, все они отличаются по способу монтировки, форме и размеру. Все предназначены для нагрева воды разного объёма.

ТЭН для водонагревателя Эталон – это оптимальное соотношение цены и качества. Различаются конструкции по форме и мощности нагрева.

О способах чистки бойлера от накипи можете узнать из этой статьи.

Заключение

Таким образом, водонагреватель – это конструкция, которая функционирует в довольно жёстких условиях. Он подвержен постоянным перепадам температуры (нагревание / остывание) и деформации внутреннего бака. ТЭН для нагрева воды постоянно собирает вокруг себя осадок, позже из которого появляется налёт из накипи. Плюс напряжения сети. Всё это выводит прибор из строя.

В статье было рассмотрено, какие ТЭНы лучше для водонагревателя: мокрые или сухие. Первые выйдут из строя быстрее, но и стоят они не дорого. В то время как цена на вторые, сухие, выше и прослужат они дольше. С каким трубчатым электронагревателем выбрать водонагреватель, выбор за вами. Однако помните, что любое устройство требует обслуживания и бережного отношения.

Теперь вы знаете, почему перегорает этот элемент бойлера, как его проверить мультиметром, как произвести замену.

А также какие бывают ТЭНы с терморегулятором для водонагревателей и как происходит его подключение.

ТЭН – важная составляющая водонагревательной конструкции, поэтому ей стоит уделять особое внимание.
