Как устроены тепловые завесы. Какие бывают виды тепловых завес. Для чего нужны тепловые завесы. Преимущества и недостатки тепловых завес. Где применяются тепловые завесы.
Что такое тепловая завеса и как она работает
Тепловая завеса — это устройство, создающее направленный поток воздуха, который препятствует проникновению холодного воздуха в помещение через открытые двери, ворота или окна. Принцип работы тепловой завесы основан на создании воздушного барьера между внутренним пространством здания и внешней средой.
Основные компоненты тепловой завесы:
- Корпус
- Вентилятор
- Нагревательный элемент (в моделях с подогревом воздуха)
- Система управления
При включении тепловой завесы вентилятор нагнетает воздух, создавая мощный направленный поток. В моделях с функцией обогрева воздух дополнительно нагревается, проходя через теплообменник. Выходя из щелевидного сопла завесы, поток воздуха образует невидимый барьер, отделяющий теплый воздух помещения от холодного наружного.
Виды тепловых завес
Тепловые завесы можно классифицировать по нескольким признакам:
По способу монтажа:
- Горизонтальные — устанавливаются над дверным проемом
- Вертикальные — монтируются сбоку от проема
- Универсальные — допускают как горизонтальную, так и вертикальную установку
По типу нагревательного элемента:
- Электрические — с ТЭНами или керамическими нагревателями
- Водяные — подключаются к системе водяного отопления
- Без нагрева — создают только воздушный барьер
По мощности и размеру:
- Бытовые — для квартир, офисов, небольших магазинов
- Полупромышленные — для торговых центров, складов
- Промышленные — для производственных помещений, ангаров
Преимущества использования тепловых завес
Установка тепловой завесы имеет ряд существенных преимуществ:
- Экономия энергии на отопление — до 30-40%
- Поддержание комфортной температуры в помещении
- Защита от сквозняков, пыли, насекомых
- Снижение теплопотерь через открытые проемы
- Возможность зонирования пространства
- Быстрый выход на рабочий режим
Тепловые завесы особенно эффективны в помещениях с часто открывающимися дверями или воротами. Они позволяют существенно снизить затраты на отопление и кондиционирование.
Где применяются тепловые завесы
Тепловые завесы широко используются в различных типах зданий и помещений:
- Торговые центры и магазины
- Офисные здания
- Производственные цеха
- Склады и логистические комплексы
- Автосервисы и автомойки
- Рестораны и кафе
- Медицинские учреждения
- Спортивные комплексы
- Вокзалы и аэропорты
В жилых помещениях тепловые завесы используются реже, но могут быть эффективны для частных домов с большими дверными проемами или для квартир на первых этажах с отдельным входом.
Как выбрать тепловую завесу
При выборе тепловой завесы следует учитывать несколько важных факторов:
- Размер дверного проема — ширина завесы должна быть не меньше ширины проема
- Высота установки — влияет на мощность потока воздуха
- Тип нагревательного элемента — зависит от доступных источников энергии
- Мощность обогрева — рассчитывается исходя из объема помещения
- Производительность по воздуху — зависит от интенсивности использования двери
- Уровень шума — важно для офисов и жилых помещений
Правильно подобранная тепловая завеса обеспечит максимальную эффективность и комфорт при минимальных затратах энергии.
Монтаж и обслуживание тепловых завес
Установка тепловой завесы требует определенных навыков и знаний. Основные этапы монтажа:
- Выбор места установки
- Крепление кронштейнов
- Подвешивание корпуса завесы
- Подключение к электросети
- Подключение пульта управления
- Настройка и проверка работы
Для моделей с водяным нагревом дополнительно требуется подключение к системе отопления. Рекомендуется доверить монтаж специалистам, особенно если речь идет о мощных промышленных завесах.
Обслуживание тепловых завес обычно несложное и включает:
- Периодическую очистку корпуса и решеток от пыли
- Проверку креплений и электрических соединений
- Смазку подшипников вентилятора (при необходимости)
- Очистку теплообменника в водяных моделях
Регулярное обслуживание продлевает срок службы завесы и обеспечивает ее эффективную работу.
Энергоэффективность тепловых завес
Тепловые завесы позволяют существенно повысить энергоэффективность зданий. Как это работает?
- Снижение теплопотерь через открытые двери и ворота
- Уменьшение нагрузки на систему отопления
- Сокращение расходов на кондиционирование летом
- Возможность поддержания разных температурных режимов в соседних зонах
По оценкам экспертов, правильно подобранная и установленная тепловая завеса может снизить затраты на отопление на 30-40%. В некоторых случаях экономия может достигать 50% и более.
Особенно эффективны тепловые завесы в помещениях с высокой проходимостью, где двери открываются часто. В таких условиях завеса окупается за 1-2 отопительных сезона.
Устройство, схема и принцип работы тепловых завес
В статье рассмотрим, как работают воздушно-тепловые завесы и из каких частей они состоят. Также рассмотрим возможные применения воздушных завес, включая как распространенные, так и экзотические.Принцип работы тепловых завес
Воздушные завесы предназначены для создания препятствия для перетекания воздуха через открытый проем. Это обусловливает их принцип работы – создание динамической защиты в виде воздушного потока, направленного вдоль проема.Устройство тепловых завес
Из каких частей состоит воздушная завеса? Для создания направленного воздушного потока используются вентиляторы с воздухораспределителем (соплом), для привода их в движение – электродвигатели, все это размещается в компактном корпусе. Для управления электродвигателем и возможным нагревом воздуха внутри воздушной завесы необходима электрическая схема с элементами управления. Ниже представим принципиальные схемы воздушных завес.
Рисунок 1. Воздушная завеса создает направленный воздушный поток. На данном рисунке поток при работающей завесе будет направлен отвесно вниз
Принципиальные схемы воздушных завес
Приведем принципиальные схемы воздушных завес, в которых присутствуют основные составные части завес в упрощенном виде указано их взаимодействие.Рисунок 2. Принципиальная схема воздушной завесы без нагрева
Рисунок 3. Принципиальная схема воздушной завесы с электрическим нагревом
Рисунок 4. Принципиальная схема воздушной завесы с водяным нагревом
В реальных воздушных завесах эти схемы могут подвергаться изменениям; например, элементы управления воздушной завесой чаще всего вынесены за пределы корпуса, но могут располагаться и на корпусе воздушной завесы.
Функции воздушных завес
Воздушные завесы, главным образом, применяются для температурного разделения сред по разные стороны от открытого проема.
Это применение включает тепловую защиту зданий и сооружений, сохранение комфортной среды кондиционируемых помещений, поддержание требуемой температуры внутри холодильных установок. Также воздушные завесы используются для защиты воздуха от пыли, нежелательных запахов, вредных примесей, насекомых, избыточного или недостаточного содержания влаги в воздухе. Воздушные завесы могут выполнять указанные выше функции в различных комбинациях. Ниже рассмотрим менее традиционные применения воздушных завес.
Вентиляция с помощью тепловой завесы
С помощью воздушных завес можно ограниченно выполнять некоторые функции вентиляционной системы. Направляя поток воздушной завесы вдоль плоской поверхности, например, участка потолка или стены, можно сымитировать работу отдельных частей схемы местной вентиляции. При таком использовании завес нужно учитывать ограничения по шуму и по скорости воздушного потока, которые действуют для систем вентиляции.Отопление тепловыми завесами
Воздушная завеса по своему основному назначению не является отопительным прибором.
Заключение
Статья кратко поясняет, за счет чего осуществляется работа воздушных завес, из каких частей они состоят. Принципиальные схемы воздушных завес приведены без указания типов их составных частей, электродвигателей и вентиляторов. Также приведены применения тепловых завес не по их основному назначению.С этой статьей вы также можете ознакомиться на сайте Ассоциации производителей индустрии климата (АПИК) apik.ru.
Тепловая завеса. Виды и работа. Плюсы и минусы. Применение
Тепловая завеса – отопительный прибор, обычно устанавливаемый возле входного проема в помещение, который создает невидимый барьер из теплого воздушного потока. Его наличие предотвращает проникновение холода и сквозняков в отапливаемое помещение при открывании двери.
Как устроена и работает тепловая завеса
По сути, завеса является отопительным прибором, источником тепла в котором выступает теплообменник. Тот может быть электрическим или водяным, то есть работающим от системы водяного отопления. В первом случае теплообменник это обычный электрообогреватель, а во втором подобие радиатора.
Отличительным качеством завесы является наличие системы нагнетания воздуха. Она берет его изнутри помещения и прогоняет мощным потоком через теплообменник. В результате контакта с горячей поверхностью он разогревается. Подогретый поток выдувается из прибора направленно. Обычно его направление можно корректировать на несколько градусов. Его нужно отрегулировать параллельно проему. В результате перед входной дверью создается область постоянно продуваемая теплым потоком. Ее наличие предотвращает поступлению снаружи помещения холода.

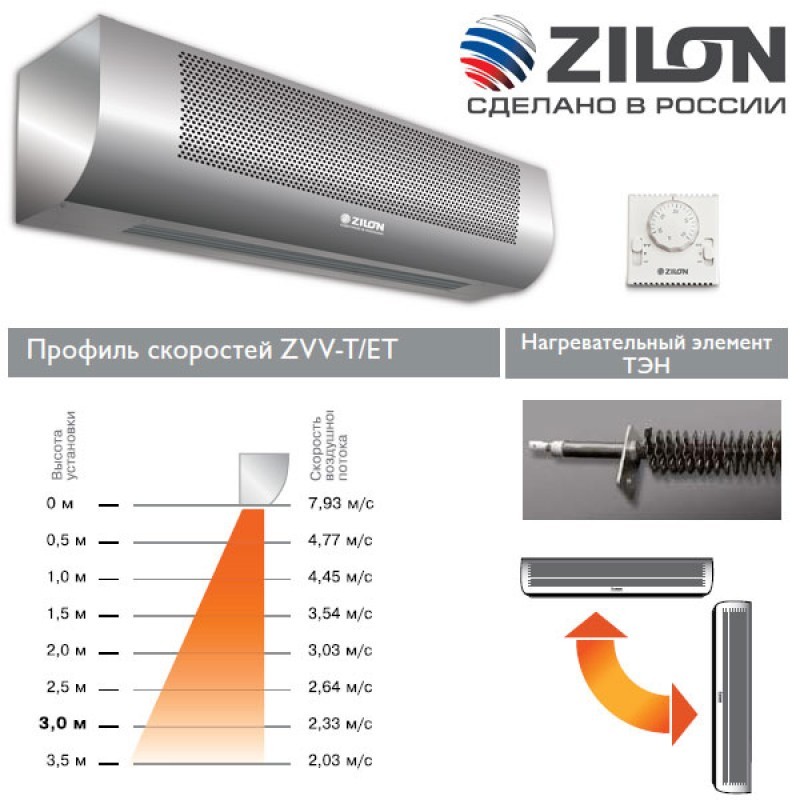

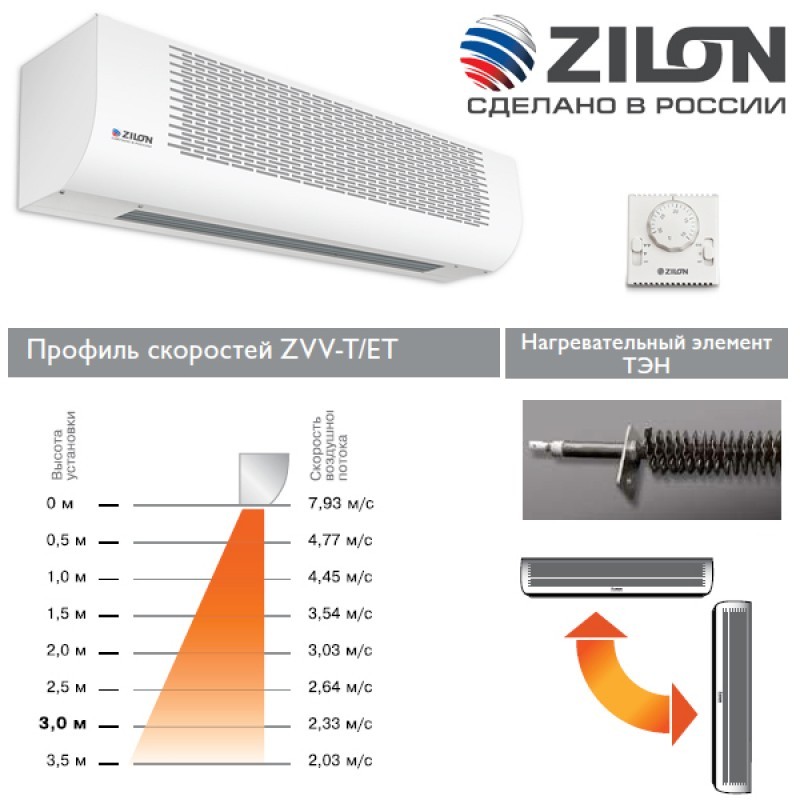

При выходе воздуха из завесы со скоростью больше 2,5 м/с давление в помещении возле проема превосходит уличное в достаточной мере, чтобы внешние потоки не попадали внутрь.
Однако для этого важно, чтобы ширина устройства была равна или превосходила параметры проема. В противном случае будут оставаться островки, сквозь которые внешний воздух сможет беспрепятственно проникать в помещение.
Область применения тепловых завес
Оборудование практически не используются в жилых помещениях. Их рационально применять в тех местах, где осуществляется частое открывание дверей, особенно если те являются автоматическими. Такие приборы часто используют для установки в супермаркетах, заведениях общественного питания, офисах, торговых центрах, на складах, автомастерских, на входе в фитнес залы и т.д.
Тепловые завесы можно устанавливать на проемы входных дверей и окон. Монтаж в последнем случае проводится реже. Он необходим если площадь остекления большая, при этом стеклопакеты не могут эффективно предотвращать передачу холода снаружи помещения. В таком случае тепловая завеса отсекает холодные массы.
Применение завесы в доме или квартире возможно, но в большинстве случаев излишне.
Устройство достаточно сильно гоняет воздух, долгое нахождение в таком потоке воздуха сушит кожу и становится неприятным. Если квартира или дом достаточно просторные и возможно находится от потоков подальше, то прибор окажется вполне полезным.
Виды тепловых завес по способу размещения над проемом
Существует несколько принципиально отличающихся между собой разновидностей тепловых завес, которые предусматривают разное направление воздушного потока.
По этому критерию их делят на 3 группы:

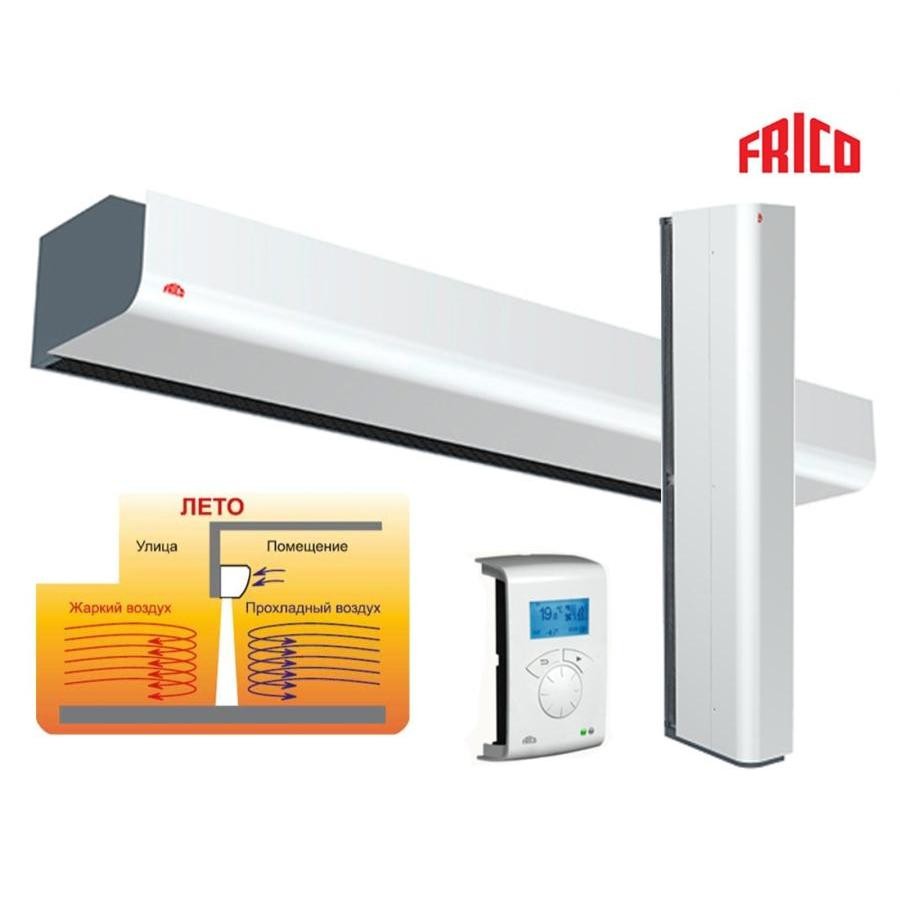

- Горизонтальные.
- Вертикальные.
- Универсальные.
Горизонтальные считаются наиболее удобными. Это классическое решение, которое используется в большинстве случаев. Устройство располагается над проемом и выдувает воздух вниз в сторону пола. При проходе через такую завесу поток попадает на макушку головы и плечи. Это исключает раздувание прически, и попадание в глаза возможной пыли выдуваемой устройством.
Вертикальные располагаются сбоку проема с одной или с обеих сторон.
Такое решение выбирается исключительно при технической невозможности расположить над проемом обычные горизонтальные завесы. Этому может помешать малая дистанция между верхним проемом и потолком. Недостаток вертикальных устройств в том, что они выдувают воздух в лицо входящему человеку. Это продолжается несколько мгновений, но может быть неприятным. Боковой обдув может нарушить укладку прически, если внутренний фильтр устройства не справляется, то в глаза могут попасть соринки.
Универсальные позволяют в зависимости от обстоятельств проводить как горизонтальный, так и вертикальный монтаж. Такие приборы выгодно использовать в случае установки в арендуемое помещение. В случае переезда его можно установить на новом месте вне зависимости от особенностей его проема.
Также осуществляется разделение тепловых завес на 2 группы по способу монтажа. Они бывают:
- Настенные.
- Потолочные.
Настенная тепловая завеса наиболее простая в установке.
Она просто вешается на стену с помощью крепежных элементов. В зависимости от веса устройства и типа стены для этого используются дюбеля или анкера. На стену монтируются все универсальные и вертикальные завесы, а также часть горизонтальных.
Потолочные завесы предусматривают скрытый монтаж. Они монтируются в подвесной потолок, в результате чего видимой частью из помещения является только вентиляционная решетка. Данные приборы представлены только горизонтальными завесами. Выбор в их пользу дает весьма привлекательный вид помещения за счет отсутствия нагромождения техники. При этом такой монтаж в разы сложнее, требует применения более дорогой отделки.
Отличия
Одним из ключевых отличий между разными тепловыми завесами является применяемый в них тип теплообменника. Они могут быть:
- Электрическими.
- Водяными.
- Без теплообменника.
Электрическая тепловая завеса имеет теплообменник, работающий за счет потребления электроэнергии.
В его качестве могут использоваться сухие ТЭНы, открытые спирали или более современные углеродные стержни. Приборы с открытыми спиралями сушат воздух, поэтому пользуются малым спросом. Как следствие многие производители уже отказались от их производства, в связи со снижением спроса.
Неоспоримым достоинством электрических завес является простота их подключения. Достаточно просто включить их в розетку, или же подвести провод питания к монтажной коробке. При использовании мощного теплообменника, устройство выходят на свою рабочую температуру буквально за несколько минут. Электрические завесы маркируются буквами «RS», «R», «T».
Водяные завесы оборудованы теплообменником аналогичного устройства, что и автомобильный радиатор. К нему подключаются трубы от системы водяного отопления помещения. По сути, прибор является дополнительной батареей отопления, но с обдувом. Такой вариант теплообменника делает работу прибора более рентабельной.
Водяная тепловая завеса пользуются меньшим спросом, в связи со сложностью подключения.
Перед их монтажом нужно заранее проложить трубы отопления, а потом еще и подсоединить к ним устройство, добившись полной герметичности. Хотя устройство и является водяным, но оно также подключается к электросети.
Электрический ток нужен для работы вентилятора обдува и системы дистанционного управления. Такие устройства категорически не подходят для подключения к системе централизованного отопления. Дело в том, что соты его радиатора имеют малую проходимость. Чтобы они не забивались грязью, теплоноситель должен быть всегда чистым. То есть система отопления должны быть новой, автономной, а также с фильтрами грубой и тонкой очистки. Водяные завесы маркируются буквами «RW».
Системы без нагрева не имеют теплообменника. Это сугубо вентилятор, отсекающий проникновение воздуха в помещение. Такие приборы маркируются «RV». Они обычно используются в неотапливаемых помещениях и летом в отапливаемых с целью предотвращения проникновение в помещение пыли, летающих насекомых.
Устройства очень эффективны для предотвращения попадания теплого воздуха в промышленную морозильную камеру.
Преимущества и недостатки использования
Тепловая завеса сравнительно новое оборудование получившее свое применение больше в коммерческих и промышленных помещениях. Выбор в ее пользу перед другим тепловым оборудованием позволяет реализовать несколько положительных моментов.
К достоинствам тепловых завес можно отнести:
- Компактный размер.
- Защита от проникновения холодного или грязного уличного воздуха.
- Всесезонное применение.
- Высокая производительность.
- Безопасность.
Хотя прибор и называется тепловая завеса, но в большинстве случаев возможно его включение и без нагрева. В режиме обычного вентилятора он предотвращает проникновение разогретого уличного воздуха в помещение. Также устройство создает неодолимую преграду для летающих насекомых. При попытке пролететь сквозь поток завесы их траектория движения стремиться вниз или в сторону, что не дает им влететь внутрь.
Также поток препятствует попаданию в помещение пыли, дыму.
Многие устройства оснащаются воздушным фильтром. Они пропускают через себя большой объем воздуха, попутно обеспыливая его. Это в свою очередь снижает частоту проведения влажной уборки. Также нужно отметить, что все приборы оснащаются продуманной системой безопасности. Она предотвращает запуск нагрева при отключенном вентиляторе. Это предотвращает перегрев прибора, что могло бы повлечь его перегорание.
Недостатками тепловых завес являются:
- Высушивание воздуха.
- Шумная работа.
В оправдание нужно отметить, что в большинстве своем тепловая завеса воздух не сушит столь критично, чтобы это замечать. Такое качество больше всего присуще устройствам с открытыми нагревательными спиралями. Что касается шумной работы, то это действительно так. Однако для коммерческих помещений это и не важно. В супермаркетах, автосервисах и прочих организациях, где обычно устанавливают завесы, присутствуют более громкие фоновые шумы, поэтому вентилятор работающей системы практически не слышно.
Похожие темы:
Тепловая завеса на входную дверь
Обеспечение комфорта пребывания в помещениях дома в любое время года – одна из главных забот хозяев. Но усилия по утеплению стен, по установке соответствующей системы отопления могут быть напрасными, если тепло будет свободно выходить через окна или двери. Особенно это касается тех построек, в которых, по тем или иным причинам, входные двери открываются очень часто или даже длительное время остаются в открытом положении.
Тепловая завеса на входную дверьПростая ситуация: хозяева дома открывают какой-либо семейный бизнес — мастерскую, магазин или офисное помещение. С одной стороны, многочисленные клиенты – это отлично, но, вместе с тем, частое открытие дверей способно быстро выстудить даже хорошо отапливаемое помещение, а это – серьезные затраты на энергоресурсы. Другой вариант – специфика деятельности частной мастерской, оборудованной в гараже или в специальной пристройке, требует постоянного или очень частого открытия ворот (дверей).
Чтобы обеспечить себе приемлемые условия эффективной производительной работы в зимнее время придется тратить непомерные силы и средства для поддержания нормальной температуры. Но выход есть — и в том, и в другом случае должна помочь тепловая завеса на входную дверь.
Для чего нужна тепловая завеса
Что было проще понять предназначение тепловой завесы, следует для начала разобраться в том, как холодный воздух проникает в дом через открытые двери. Этот процесс обусловлен несколькими причинами – разницей температур снаружи и изнутри помещения, вызываемым этим перепадом различный уровень давления. И плюс к этому очень важная причина – это движение воздушных масс по улице – ветер, создаваемые вихревые потоки от проезжавшего транспорта и т.п.
Схема, показывающая необходимость тепловой завесыНа фрагменте «А» показано перемещение потоков холодного и более теплого воздуха через дверной проем в «спокойных» условиях. Холодный воздух всегда плотнее, и своим повышенным давлением просто выдавливает более лёгкий теплый.
При этом холодный поток всегда расположен ближе к полу – все, наверняка, на своей житейской практике ощущали, как «тянет холодом» понизу из-под неплотно прикрытой двери.
К этому вполне обычному обмену прибавляется ветровая составляющая (фрагмент «Б»). Она конечно, величина непостоянная, зависит от направления и скорости ветра, стабильности или периодических порывов, размеров дверного проема и других параметров, но в целом чаще всего такое приложение вектора перемещения воздушных масс все же присутствует.
В итоге, в результате сложения обоих факторов, получается картина, показанная на фрагменте «С» — «канал» поступления холодного воздуха еще сильнее увеличивается по площади, занимая большую часть дверного проема. В таких условиях, если дверь приходится держать распахнутой или же часто открывать, с обогревом помещения не сможет справиться никакое отопительное оборудование, которое будет «молотить» вхолостую. Кроме того, по комнатам гуляют постоянные сильные сквозняки, резко повышающие вероятность простудных заболеваний, даже если люди одеты «по сезону».
А что, если подать достаточно узкий, но плотный направленный поток воздуха. Так, чтобы его давление превышало даже теоретически возможные значения внешнего и внутреннего напоров (фрагмент «D»). Если правильно рассчитать параметры такого потока, то он станет преградой для показанного выше обмена, отгораживая воздушные массы снаружи и внутри помещения. Несколько искривляя свою конфигурацию под влиянием внешнего на него давления, поток все же сохраняет нужную «собранность» и дробится только по достижению поверхности пола, разделяясь на два направления. Определенная часть выходит наружу, но все же более значительная – возвращается обратно в помещение (фрагмент «Е»).
Как такой эффект можно использовать?
Тепловая воздушная завеса способна выполнить несколько функций- Картинка «а» — зимнее время. Воздух получает необходимый нагрев, и получаемая завеса не только не пропускает холодные массы внутрь и не позволяют нагретым вырваться наружу, но и, возвращаясь в помещении, «оказывает подмогу» системе отопления.
- Однако, рассматривать воздушную завесу слишком «узко», только в качестве своеобразного отопительного прибора, было бы большой ошибкой. На картинке «б» показана ее работа в теплое время года. Ситуация меняется на обратную – прохладный внутренний воздух не выходит наружу (хотя его плотность в рассматриваемом случае выше), а разогретый летним зноем уличный – не может проникнуть в помещение. Таким образом, в комнатах поддерживается комфортная для пребывания людей температура.
- Но и это еще не все. Независимо от времени года и от режима работы такая завеса выполняет еще одну важную функцию (картинка «в»). В уличном воздухе всегда взвешено немало пыли, особенно, если в непосредственной близости располагается оживленная автомагистраль или даже железнодорожная линия. По этой же причине воздух может быть перезаполнен выхлопными газами. Естественно, что при попадании всех этих «бонусов» в помещения, тамошний микроклимат значительно пострадает. А вот тепловая завеса вполне справится с такой проблемой. Это касается еще и падающего снега, мелкого моросящего дождя, а в летнее время – полчищ мелких надоедливых насекомых.
- И еще одно применение. С помощью таких воздушных завес появляется возможность зонировать помещения по типу создаваемого в них микроклимата. Например, можно «отгородить» просторный холл на входе (где повышенная температура воздуха особо и не нужна, и на прогрев такого помещения будет тратиться неоправданно много энергии) от внутренних жилых или рабочих помещений, даже не устанавливая дополнительных дверей.
Это касается еще и падающего снега, мелкого моросящего дождя, а в летнее время – полчищ мелких надоедливых насекомых.Итак, создание воздушной завесы помогает справиться с большим количеством проблем. И всего этого можно добиться установкой специального прибора.
Несмотря на то что сама по себе воздушная тепловая завеса является потребителем электроэнергии, ее использование дает немалую выгоду. Так, практика показывает, что правильно выбранный и установленный прибор позволяет сэкономить до 30% на энергоносителях, затрачиваемых на отопление помещений зимой и их кондиционирование в летнее время.
А если хозяин мыслит более широко, то не сможет не заметить того, что отсутствие холодных сквозняков резко сократит затраты на лекарства для домочадцев или на оплату больничных листов работающего у него персонала.
Еще одно важное достоинство – при таком богатом спектре возможностей сам прибор практически не занимает полезного места в пространстве помещения.
Для наглядности – небольшой анимированный ролик по принципу действия тепловых завес:
Видео: как работает тепловая воздушная завеса
Как устроена воздушная завеса
Как правило, воздушная тепловая завеса приставляет собой электротехническое устройство, собранное в корпусе выраженной вытянутой формы.
Так обычно выглядит тепловая завеса на стандартную дверьВ верхней части корпуса имеется решетка (поз. 1), через которую производится забор воздуха из помещения.
Снизу расположено выходное щелевидное окно (сопло) (поз. 2), которое может быть оснащено подвижными шторками по типу жалюзи.
Элементы управления (поз. 3) могут располагаться на самом корпусе, в доступном для визуального контроля и манипулирования месте. Пульт управления, кроме того, может быть, выносным, и располагаться на стене комнаты в удобном месте.
Выносной блок управления завесойНа корпусе может быть клеммная колодка для подключения к сети электропитания, но на моделях бытового класса чаще всего имеется уже скоммутированный кабель с вилкой для подключения к розетке (поз. 4).
На многих современных моделях предусмотрено, кроме того, еще и дистанционное управление с помощью инфракрасного пульта (так же, как и в кондиционерах сплит-системы).
Основная задача тепловой завесы – создание мощного воздушного потока. А это означает, что главным узлом прибора становится нагнетательный вентилятор. Обычно эти устройства – не обычного лопастного, а турбинного типа, двух разновидностей – более компактного радиального (поз.
«а») или вытянутого тангенциального вида (поз. «б»).
Поз. «в» — это теплообменник, где поток воздуха при необходимости получает нужный нагрев. Подавляющее большинство моделей имеет электрический теплообменник, где воздух получает нагрев от спиралей или ТЭНов. Однако, существуют стационарные модели тепловых завес, которые подключаются к существующим контурам водяного отопления.
Многие современные тепловые завесы имеют встроенные фильтры, которые попутно очищают прогоняемый через прибор воздух от взвешенной пыли.
Электронные схемы современных завес предусматривают многоуровневую защиту от короткого замыкания, пробоя на корпус, перегрева, имеют модули термостатического управления уровнем нагрева теплообменника и скоростью вращения вентилятора.
Классификация воздушных тепловых завес
Существует несколько градаций классификации тепловых завес.
По расположению относительно дверного проема:
- Классическое исполнение большинство тепловых воздушных завес — это прибор с горизонтальной установкой над дверным проемом (воротами, окном и т. п.)
п.)- Иногда, в силу тех или иных причин технологического или эстетического характера установка тепловой завесы сверху может быть невозможна или нерациональна. Для таких ситуаций предусмотрены вертикальные приборы, которые устанавливаются «колоннами» с одной, или даже с обеих сторон дверного проема.
Многие модели в этом плане обладают повышенной универсальностью – их конструкция позволяет, с учетом специфики помещения, устанавливать их как в горизонтальном, так и в вертикальном положении.
Универсальные модели допускают любое размещение прибораПо типу установки:
Большинство моделей имеет металлический корпус, исполнение которого подразумевает монтаж прибора на стене. Однако, если к внутреннему оформлению помещения предъявляются какие-либо повышенные требования с точки зрения дизайна, то можно подобрать тепловую воздушную завесу, которая встраивается в потолок или в стену по высоте проема.
По наличию и виду теплообменника:
Все воздушные завесы по этому критерию можно разделить на три группы:
- Завесы с электрическим теплообменником. Обычно в классификации маркируются серийными обозначениями RS, RM или RT.
Достоинства – максимальная простота устройства и установки прибора, высокие показатели эффективности, возможность плавной регулировки температуры нагрева воздушного потока.
В качестве нагревательных элементов на старых моделях применялись обычные спирали, но сейчас от такого подхода практически повсеместно отказались, так как открытые нагреватели «пережигают» кислород и быстро сушат воздух в помещении. В настоящее время применяются трубчатые нагреватели по типу всем знакомых ТЭНов, или более современные полупроводниковые РТС (Pоsitive Tempеrature Coеfficient), имеющие возможность саморегуляции нагрева и потребления электроэнергии.
Недостатки электрических теплообменников – значительное потребление мощности (не считая затрат на обеспечение работы вентилятора), и некоторая «инертность» при запуске – теплообменнику требуется определенное время для выхода на рабочий режим.
- Тепловые завесы с водяным теплообменником (серия RW).
В таких моделях электроэнергия расходуется только на обеспечение работы вентилятора и группы управления. Это, безусловно, делает водяные тепловые завесы намного более экономичными при постоянной эксплуатации.
В корпусе (снаружи или скрытно) расположены патрубки для подключения прибора с существующему контуру системы водяного отопления (на рисунке показаны стрелками).
Патрубки для подключения подачи и «обратки» системы отопления домаНедостатки такой разновидности тепловых завес очевидны – это масса сложностей в процессе установки. Необходимо заранее предусматривать ответвления от общего контура, а при условии сохранения эстетичности интерьера подобная операция бывает довольно проблематичной.
Теплообменник такой завесы имеет мелкую трубчатую структуру (подобно радиатору в автомобиле), которая быстро забьётся, если не предусмотреть фильтрующее устройство. Кроме того, потребляемая тепловая мощность подобной установки должна соответствовать реальным возможностям автономной системы отопления, чтобы подключение завесы не сказалось на уровне нагрева радиаторов в других помещениях.
- Воздушные завесы, не оснащенные теплообменником (серийное обозначение – RV).
Такие приборы используются в условиях, года дополнительного нагрева воздуха не требуется. Они хорошо защищают от попадания в помещения уличной пыли, загазованности, насекомых, от утечки кондиционированного воздуха наружу. Находят широкое применение в производственной практике – для зонирования просторных помещений, защиты от попадания теплого воздуха в морозильные камеры или хранилища и т.п.
По уровню мощности (производительности) и, соответственно, предназначению:
- К серии RS относят мини-завесы с ограниченной сферой применения. Их производительности хватает для эффективного «завешивания» только небольших проемов, например, окон приема посетителей, выходящих в холодный холл, или окошек обслуживания клиентов в уличных киосках, транспортных кассах и т.п. Обычно они рассчитаны на проемы высотой не более полутора метров, шириной до 800 мм.
Их производительности хватает для эффективного «завешивания» только небольших проемов, например, окон приема посетителей, выходящих в холодный холл, или окошек обслуживания клиентов в уличных киосках, транспортных кассах и т.п. Обычно они рассчитаны на проемы высотой не более полутора метров, шириной до 800 мм.Скорость потока воздуха и объем прокачки в минуту – невелики. В бытовом плане подобные тепловые завесы практического применения не получают.
- Тепловые завесы серии RМ – это самая большая группа приборов, которые предназначены для установки в большинстве существующих стандартных дверных проемов, высотой примерно от 2,5 до 3,5 метра. В том числе, подходят они и для входных дверей или для перехода от холодной прихожей в жилой сектор дома.
Такие приборы – наиболее «ходовые». Именно такие серии чаще всего оснащаются удобными выносными блоками или дистанционными пультами управления.
- Мощные тепловые завесы серии RТ находят применение для защиты высоких проемов, от 3,5 до 7 метров. Это могут быть ворота автомастерской, складских или производственных помещений, входы в крупные торговые центры или здания культурно-социального предназначения.
Очень часто именно к такой категории относят и мощные установки серии RW, подключенные к системам центрального отопления или горячего водоснабжения общественных зданий и промышленных сооружений. стоимость водяных тепловых завес – значительно превышает аналогичный показатель электрических моделей, сопоставимых по производительности и размерам.
Существуют и сверхмощные тепловые завесы, которые способны создать воздушный барьер в проемах и проездах высотой вплоть до 12 метров.
Цены на популярные модели тепловых завесов на входную дверь
Тепловая завеса на входную дверь
Как выбрать оптимальную тепловую завесу
Выбор воздушной тепловой завесы имеет свои особенности, с которыми непременно нужно ознакомиться перед походом в магазин.
Помимо уже упомянутых критериев выбора – по месту установки (горизонтально или вертикально) и принципу работы теплообменника, обязательно обращают внимание на следующие характеристики:
- Размеры (в большей мере – длину) самого прибора, то есть ширину создаваемой им воздушной завесы.
- Производительность, то есть способность прокачать определенное количество воздуха за единицу времени.
- Мощность теплообменного блока.
- Оснащенность полезными регулировочными опциями.
- Степень защиты, то есть уровень безопасности эксплуатации устройства.
- Для интерьерного оформления помещения имеет значение и внешний вид тепловой завесы.
Размеры тепловой завесы
Определяющим параметром, безусловно, является длина прибора. Она должна обеспечивать требуемый воздушный поток по всей ширине дверного проема, не допуская свободных просветов для проникновения холодных или запыленных масс снаружи. Как правило, длина таких устройств лежит в пределах 600 ÷ 2000 мм.
Для стандартных дверных проемов обычно приобретаются завесы длиной порядка 800 мм. При грамотном подходе следует принимать в расчет, что ширина воздушного потока должна быть как минимум равна просвету дверей, но еще лучше, если она будет несколько больше.
Есть еще один нюанс. Технология производства воздушных нагнетателей несколько ограничивает длину турбины (до 800 мм), так как при превышении подобных размеров резко возрастают вибрационные явления, что требует достаточно дорогостоящей «подвески».
Длина турбины обычно ограничивается — до 800 ммСтараясь минимизировать затраты при выпуске «длинномерных» моделей, многие производители идут по пути упрощения: размещают электропривод в центре прибора, а турбины – слева и справа, добиваясь нужной длины. В подобной компоновке может таиться серьезный недостаток – в центре создаваемого воздушного потока может образоваться «провал» или область пониженного давления, которые способны стать лазейкой для проникновения воздуха снаружи.
Если ширина дверного проема больше, чем длина понравившейся модели или вообще имеющихся в продаже приборов, имеет смысл приобрести две завесы (а иногда – и больше), и установить их вплотную одна к другой.
Установка нескольких воздушных завес для полного перекрытия входного проемаПоказатели производительности тепловой завесы
Вполне понятно, что тепловая завеса должна создавать воздушный поток, «плотность» которого, то есть внутренне давление воздуха превышало бы внешнее в любой точке дверного проема, от места установки и до пола (противоположной стороны дверей).
Расчетами определено, что такие требуемые параметры сохраняются при скорости воздушного слоя в точке встречи с преградой не менее 2,5 м/с. Естественно, скорость из-за сопротивления воздуха падает по мере удаления от прибора.
Скорость и плотность воздушного потока зависят от рабочего диаметра турбины, скорости ее вращения и, стало быть, от общей производительности нагнетательного блока.
Например, в таблице ниже наглядно показана зависимость дальности эффективного действия тепловой завесы в зависимости от диаметра турбины – в ряде случаев можно ориентироваться и на такие показатели:
| Расстояние от выходного сопла тепловой завесы | Скорость потока воздуха в зависимости о установленного в тепловой завесе вентилятора | ||||
|---|---|---|---|---|---|
| Рабочий диаметр вентилятора | |||||
| Ø 100 мм | Ø 110 мм | Ø 120 мм | Ø 130 мм | Ø 180 мм | |
| Завесы воздушные без подогрева | |||||
| 0 м | 9 м/с | 10 м/с | 12 м/с | 14 м/с | — |
| 1 м | 7 м/с | 7 м/с | 11 м/с | 10 м/с | — |
| 2 м | 4 м/с | 4м/с | 8 м/с | 7,5 м/с | — |
| 3 м | 1,0 ÷ 2 м/с | 1,5 ÷ 2 м/с | 5 м/с | 6 м/с | — |
| 4 м | — | — | 2 ÷ 3 м/с | 5 м/с | — |
| 5 м | — | — | — | 3 м/с | — |
| 6 м | — | — | — | 1,0 ÷ 2 м/с | — |
| Завесы воздушные тепловые, с подогревом | |||||
| 0 м | 8,5 м/с | 8,5 м/с | 12 м/с | 12 м/с | 15 м/с |
| 1 м | 6,5 м/с | 6,5 м/с | 10 м/с | 9,5 м/с | 13 м/с |
| 2 м | 3 м/с | 3 м/с | 7 м/с | 9 м/с | 11 м/с |
| 3 м | 1,0 ÷ 2,0 м/с | 2 м/с | 4 м/с | 5,5 м/с | 9 м/с |
| 4 м | — | — | 1,0 – 2,0 м/с | 4 м/с | 7 м/с |
| 5 м | — | — | — | 3 м/с | 5 м/с |
| 6 м | — | — | — | 1,0 ÷ 2,0 м/с | 3 м/с |
| 7 м | — | — | — | — | 2 м/с |
| 8 м | — | — | — | — | 1,0 – 2,0 м/с |
Чаще всего в технической документации на изделие производитель напрямую указывает, под какие максимальные размеры проема разработана конкретная модель.
Там же обязательно указывается и производительность системы, обычно в кубометрах в час. Считается, что оптимальным для стандартного дверного проема габаритами 0,8÷1,0 × 2,0÷2,2 м считается прокачка 700 ÷ 900 м³/ч. Однако, если посмотреть на каталоги оборудования, то нередко встречаются завесы и с куда более скромными значениями. Единства взглядов производителей в этом вопросе нет.
Существуют специальные алгоритмы расчета параметров тепловых завес, которые учитывают не только линейные показатели места установки, но и особенности расположения входов в здание, средние перепады температур для конкретного региона, преобладающее направление ветров и т.п. Подобные вычисления – это удел специалистов, и если кому-то недостаточно для выбора модели заявленных производителем характеристик, то можно обратиться в соответствующую проектную организацию.
Почему вопрос производительности стоит столь остро? От него напрямую зависит эффективность функционирования воздушной завесы.
Последствия неправильно подобранной производительности тепловой завесы- На фрагменте №3 схематично показана работа правильно подобранной модели тепловой завесы. Воздушный поток сохраняет свою «плотность» для встречи с преградой, а затем примерно на ¾ отражается обратно в помещение.
- Фрагмент №2 – установлена тепловая завеса с избыточной производительностью. Скорость у поверхности пола слишком велика, и поток разбивается таким образом, что значительная его часть выносится наружу. Безусловно, это ведет к совершенно неоправданным потерям затраченной энергии.
- А на фрагменте №3 показано, что будет, если мощностей создаваемого потока — недостаточно. Внешнее давление воздушных масс перевешивает, и в нижней части дверного проема открывается широкое «окно» для холодного уличного воздуха. Смысл установки такой тепловой завесы вообще весьма сомнителен – она попросту не играет сколь-нибудь значимой роли.
Воздушный поток сохраняет свою «плотность» для встречи с преградой, а затем примерно на ¾ отражается обратно в помещение.Тепловая мощность воздушной завесы
Как ни странно, но этот показатель для тепловой завесы не является определяющим – в этом их принципиальное различие от, казалось бы, родственных приборов – тепловых пушек или устанавливаемых у дверей и окон напольных или встраиваемых в пол конвекторов отопления.
Работа теплообменника воздушной завесы направлена не на поддержание оптимальной температуры в помещении, а лишь на частичную компенсацию тепловых потерь через дверь. Понятно. что часть нагретого воздуха при работе в «зимнем» режиме возвращается обратно в помещение, но эта циркуляция должна оказывать лишь вспомогательное действие на функционирующую в здании систему отопления, но никак не подменять ее.
При высоких скоростях прокачки воздуха придать ему слишком высокую температуру – задача сложная и очень энергозатратная. Обычно в большинстве моделей прирост температуры ограничивается в лучшем случае 20-ю градусами, а на термостатических элементах управления максимальное значение, как правило, не превышает 30°С – большего от тепловой завесы и не требуется.
Блок управления с термостатическим регулированием А вот на общую потребляемую мощность стоит обратить внимание. От этого показателя будут зависеть параметры выделенной линии электропитания, автомата в распределительном щите дома, УЗО и т.
п.
Управление и системы защиты
Все электрические тепловые завесы оснащены двумя уровнями управления: один отвечает за создание и поддержание заданной производительности «по воздуху», а второй – за работу теплообменного узла. При этом система защиты никогда не допустит включения обогревателя при неработающей турбине, чем обеспечивается предохранение прибора от перегрева.
Самые простые, недорогие модели имеют предустановленные уровни производительности и нагрева ТЭНов, которые изменить не получится (единственное исключение – можно полностью выключить нагрев при работе в «летнем» режиме. Однако такая дешевизна и упрощение конструкции вряд ли оправданы для использования в частном доме – всем хочется иметь возможность оптимально настраивать микроклимат в помещении.
Более сложные модели оснащены ступенчатой регулировкой, например, имеют 2 ÷ 3 уровня мощности турбины и столько же – градаций по нагреву теплообменника.
Однако, в последнее время все же наиболее популярными становятся тепловые завесы с электронным управлением, которое открывает хозяевам возможность плавных точных регулировок.
Наличие термостатического датчика позволит существенно сэкономить на потреблении электроэнергии – автоматика будет включать или выключать блок ТЭНов только по мере необходимости.
Тепловые завесы могут комплектоваться выносными блоками управления, которые располагаются на стене. Удобны в эксплуатации модели, у которых предусмотрены дистанционные пульты.
Как и все современные электроприборы, тепловая завеса должна быть оснащена несколькими степенями защиты от коротких замыканий, перегрева, пробоя фазы на корпус, перепадов напряжения и т.п.
Конструкторы и дизайнеры фирм-производителей стараются выполнить тепловые завесы внешне так, чтобы они не портили своим видом интерьера помещения. Некоторые модели могут стать даже своеобразным украшением входной группы.
Монтаж тепловой завесы
Самостоятельная установка тепловых воздушных завес, хотя и не приветствуется производителями, но все же вполне возможна, особенно, если речь идет о самых распространенных – полностью электрических моделях.
По степени сложности она – намного проще установки бытового кондиционера.
Можно ли самостоятельно установить кондиционер?
Монтаж кондиционера обычно требует особых навыков, так как при установке сплит-системы потребуется правильно произвести заправку ее хладагентом. Как производится установка бытовых кондиционеров – в специальной публикации нашего портала.
Главное – предусмотреть линию питания требуемой мощности, необходимые предохранительные и защитные устройства (автомат и УЗО), точку подключения прибора.
В комплект тепловой завесы, как правило, входят кронштейны (или монтажная панель), крепежные элементы для ее подвеса над дверным проемом. Вся установка в основном будет заключаться в проведении тщательной разметки, закреплению на плоскости стены монтажных деталей и последующего подвешивания самого прибора. Он может быть достаточно массивным, так что следует проявлять разумную осторожность, а еще лучше – заручиться помощником.
После установки прибора, если он оснащён регулируемыми жалюзи, следует расположить их под углом примерно 30° от вертикали в сторону входа. На многих моделях подобный уклон потока предусмотрен самой конструкцией воздушного сопла.
Возможно, потребуется прокладка сигнального кабеля и крепление на стене выносного блока управления. Все эти нюансы всегда подробно описываются в руководстве по монтажу конкретной модели, и с ними следует ознакомиться заранее, еще при выборе завесы, чтобы реально оценить свои возможности.
За установку водяных тепловых завес самостоятельно лучше не братьсяМонтаж завесы с водяным теплообменником – куда более сложное мероприятие, нередко требующее специальных теплотехнических расчетов и установки дополнительного коллекторного или насосного оборудования. Приниматься за подобное занятия, не имея опыта – не стоит.
Узнайте, как выбрать входную металлическую дверь, а также ознакомьтесь с советами профессионала, из нашей новой статьи.
Видео: несколько рекомендаций по выбору тепловой завесы на входную дверь
Устройство, схема и принцип работы тепловых завес
В статье рассмотрим, как работают воздушно-тепловые завесы и из каких частей они состоят. Также рассмотрим возможные применения воздушных завес, включая как распространенные, так и экзотические.
Воздушные завесы предназначены для создания препятствия для перетекания воздуха через открытый проем. Это обусловливает их принцип работы – создание динамической защиты в виде воздушного потока, направленного вдоль проема.
Из каких частей состоит воздушная завеса? Для создания направленного воздушного потока используются вентиляторы с воздухораспределителем (соплом), для привода их в движение – электродвигатели, все это размещается в компактном корпусе.
Для управления электродвигателем и возможным нагревом воздуха внутри воздушной завесы необходима электрическая схема с элементами управления. Ниже представим принципиальные схемы воздушных завес.
Приведем принципиальные схемы воздушных завес, в которых присутствуют основные составные части завес в упрощенном виде указано их взаимодействие.
Рисунок 2. Принципиальная схема воздушной завесы без нагрева.Рисунок 3. Принципиальная схема воздушной завесы с электрическим нагревом.Рисунок 4. Принципиальная схема воздушной завесы с водяным нагревом.В реальных воздушных завесах эти схемы могут подвергаться изменениям; например, элементы управления воздушной завесой чаще всего вынесены за пределы корпуса, но могут располагаться и на корпусе воздушной завесы.
Воздушные завесы, главным образом, применяются для температурного разделения сред по разные стороны от открытого проема.
Это применение включает тепловую защиту зданий и сооружений, сохранение комфортной среды кондиционируемых помещений, поддержание требуемой температуры внутри холодильных установок. Также воздушные завесы используются для защиты воздуха от пыли, нежелательных запахов, вредных примесей, насекомых, избыточного или недостаточного содержания влаги в воздухе. Воздушные завесы могут выполнять указанные выше функции в различных комбинациях. Ниже рассмотрим менее традиционные применения воздушных завес.
Вентиляция с помощью тепловой завесы
С помощью воздушных завес можно ограниченно выполнять некоторые функции вентиляционной системы. Направляя поток воздушной завесы вдоль плоской поверхности, например, участка потолка или стены, можно сымитировать работу отдельных частей схемы местной вентиляции. При таком использовании завес нужно учитывать ограничения по шуму и по скорости воздушного потока, которые действуют для систем вентиляции.
Отопление тепловыми завесами
Воздушная завеса по своему основному назначению не является отопительным прибором.
Тем не менее, функция нагрева воздуха в воздушно-тепловой завесе позволяет использовать ее в этом качестве. При этом должны учитываться скорость и температура потока воздуха тепловой завесы, чтобы не были нарушены комфортные условия в местах, где могут находиться люди.
Статья кратко поясняет, за счет чего осуществляется работа воздушных завес, из каких частей они состоят. Принципиальные схемы воздушных завес приведены без указания типов их составных частей, электродвигателей и вентиляторов. Также приведены применения тепловых завес не по их основному назначению.
Монтаж и обслуживание воздушно-тепловых завес
В статье укажем, на что стоит обращать внимание при установке и обслуживании воздушных завес. Объясним, для чего требуется технически грамотно осуществить монтаж и своевременно производить техническое обслуживание.
Как установить тепловую завесу на конкретном объекте? Прежде всего, еще до стадии монтажа воздушно-тепловых завес нужно выбрать тип их установки (вертикально, горизонтально или комбинированно) и подобрать их основные характеристики, такие как тепловая мощность и производительность по воздуху.
Следует также обращать внимание на массогабаритные характеристики воздушных завес, их соответствие уровню максимально допустимого или требуемого звукового давления вблизи области проема, возможностям крепления и т.п. На втором этапе, зная необходимые технические характеристики воздушных завес, можно выбрать воздушные завесы нескольких производителей, соответствующие требуемым характеристикам, для сравнительного анализа и осуществления окончательного выбора. Теперь в игру вступают такие качества завес как узнаваемость марки производителя, цена, надежность, внешний вид, доступность запасных частей и простота обслуживания и возможного ремонта.
Следует учитывать, что монтаж воздушно-тепловой завесы с соблюдением всех строительных норм лучше поручить надежной строительной организации. При этом установка тепловой завесы должна производиться с учетом пожеланий заказчика и особенностей объекта.
Крепление тепловой завесы
Как правило, воздушные завесы крепятся на стандартные кронштейны, которые входят в комплект поставки воздушных завес.
Дополнительно многие производители предлагают монтажные комплекты для нестандартных установок, например, комплекты для крепления воздушных завес к потолку на шпильках. В некоторых случаях, когда стандартные монтажные комплекты не удовлетворяют условиям установки воздушных завес, заказчик может заказать у производителя и нестандартный комплект, например, шпильки увеличенной длины или специальные удлиненные кронштейны.
Подключение тепловой завесы
Подключение воздушных завес к электрической сети обязательно должно быть выполнено сертифицированным электриком с допуском к работе с напряжением до 400 Вольт. Схема подключения воздушной завесы изначально обговаривается с заказчиком для соответствия потребления тока по фазам ограничениям сети на объекте.
Вертикальная установка воздушных завес
Как правило, все воздушные завесы за исключением завес колонного типа могут быть установлены горизонтально, и только часть из них и горизонтально и вертикально. Таким образом, на этапе выбора воздушных завес необходимо уделить внимание возможности их вертикальной установки.
При необходимости вертикальной установки воздушных завес нужно удостовериться, что выбранные воздушные завесы допускают такую возможность. Эта информация имеется в описании воздушных завес в их паспорте и на сайтах производителей завес.
Узлы обвязки для тепловых завес
Обвязка тепловых завес с водяным источником тепла осуществляется для возможностей регулирования тепловой мощности и выполняет несколько важных функций. Прежде всего, она осуществляет быстрый выход на максимальные режимы нагрева при необходимости работы воздушной завесы на максимальную мощность. Кроме этого, обычно она не осуществляет полное перекрытие подачи воды при уменьшении мощности, учитывая крайне нежелательную возможность обмерзания теплообменника. Смесительный узел для тепловой завесы обязательно должен включать в себя байпас.
Рисунок 1. Смесительный узел с байпасом и клапаном управления без привода клапана.Это обусловлено назначением тепловых завес и их установкой в непосредственной близости уличного пространства.
Большинство производителей предлагают смесительные узлы к своим моделям тепловых завес для различных систем отопления (однотрубной, двухтрубной, с различными перепадами давлений). Можно так выбрать узел обвязки, чтобы он обслуживал несколько воздушных завес, желательно все завесы на одном проеме. Это приведет к упрощению водяной схемы и снижению ее стоимости.
Смета на монтаж воздушных завес будет зависеть от количества завес на проеме, от их размеров и веса, от сложности установки и необходимости применения специальных подъемных средств. Кроме того, сметы на одну и ту же установку могут различаться в разных монтажных организациях. Заказчику следует учитывать все эти факторы, чтобы в конечном итоге получить надлежащее качество установки за разумную стоимость. Следует учитывать, что большинство монтажных организаций не являются плательщиками НДС и объявляют цену установки воздушных завес без НДС, что может привести к дополнительным расходам организаций заказчиков, которые являются плательщиками НДС, свыше планируемых.
Автоматика тепловых завес призвана улучшать качество климатических решений в области проемов, упрощать процессы управления воздушными завесами и снижать затраты на обслуживание помещений с установленными завесами. Автоматическая тепловая завеса при правильном выборе и надлежащей настройке автоматики всегда даст больший комфорт за меньшие деньги. При этом автоматика в самых простых случаях может состоять только из концевого размыкателя на открытие двери или ворот и пульта с терморегулятором.
Рисунок 2. Концевой размыкатель.Рисунок 3. Пульт с электронным терморегулятором.На этих рисунках приведены элементы простейшей схемы для возможности работы воздушной завесы в автоматическом режиме.
Самые совершенные решения по автоматике позволяют осуществлять минимальное вовлечение человека в повседневный процесс управления воздушными завесами, а сбор статистики расходов они могут вести в автоматическом режиме. Задача заказчика – выбрать оптимальный функционал автоматики с учетом стоящих перед ним задач.
Обслуживание тепловой завесы производится для ее бесперебойной работы в течение всего срока ее службы. Оно должно производиться квалифицированными специалистами. При обслуживании необходимо проверить работу воздушной завесы на всех режимах нагревов и скоростей воздушного потока, что подтвердит работоспособность двигателей, нагревателей и деталей электрической схемы завесы и пульта управления. При наличии любой неисправности ее нужно устранить. Затем производится чистка воздушной завесы. Узлы, наиболее подверженные пылевому загрязнению это, прежде всего, места соединения валов двигателей и вентиляторов с подшипниками, электрические схемы, нагревательные элементы и сами вентиляторы. Удаление пыли при незначительных уровнях загрязнения производится следующим образом. Воздушная завеса обесточивается посредством выключения автомата питания, затем снимается крышка корпуса. Пыль с внутренних частей удаляется воздушной струей переносного ресивера, который периодически «перезаряжается» воздухом с помощью компрессора.
Необходимо произвести протяжку проводов в клеммных колодках воздушной завесы. Затем крышка крепится к корпусу, на них обоих также удаляется пыль, после чего автомат питания можно вновь включить. Отметим, что промышленные пылесосы, а тем более бытовые пылесосы оказываются практически бесполезными для задач очистки воздушных завес от пыли. Современные подшипниковые узлы могут обеспечить работу воздушных завес в течение многих лет и обычно не нуждаются в дополнительном обслуживании.
Для решения задач защиты проема недостаточно лишь выбрать тип воздушной завесы, марку определенного производителя и приобрести ее. Нужно определиться с типом ее управления, грамотно установить ее, подключить и периодически обслуживать. Тогда можно гарантировать долгую бесперебойную работу воздушной завесы.
Тепловые завесы – что это такое, устройство, принцип работы, плюсы и минусы, сравнение с конвектором
Не только в офисных зданиях и магазинах может пригодится тепловая завеса, так, ее стали все чаще устанавливать в частных домах, чтобы минимизировать просачивание холодного воздуха в помещение.
Устройство представлено в широком ассортименте.
Что такое тепловая завеса?
Основное предназначение этого устройства – создание воздушной защитной стены в дверном проеме, благодаря чему холодный воздух не будет попадать внутрь. Устанавливают его над проемом или сбоку, для чего предназначены разные типы приборов. Тепловая завеса на входную дверь кроме своего основного предназначения может обогревать помещение.
Устройство тепловой завесы
В конструкцию прибора входят такие элементы:
- Вентилятор. Для домашней установки используют устройства с тангенциальными крыльчатками, поскольку они имеют небольшой размер, что идеально для компактных приборов.
- Двигатели. Воздушно-тепловая завеса может включать разные устройства, которые отличаются по мощности и классу энергопотребления. Чем мощнее двигатель, тем больше воздуха будет прокачиваться.
- Нагревательный элемент. Использоваться может электрический или водяной теплообменник. Чаще применяется первый вариант, представленный ТЭНами или стич-элементами.
- Корпус. В большинстве случаев он изготавливается из металла или крепкого пластика.
- Варианты управления. Средства управления могут располагаться на корпусе, но большинство современных моделей управляются через пульт управления тепловой завесой.
Чаще применяется первый вариант, представленный ТЭНами или стич-элементами.Принцип работы тепловой завесы
После включения устройства начинает работать двигатель и нагревательный элемент. При этом вращающийся вентилятор распространяет теплые воздушные массы. Он и является разделенным теплоизолятором. Воздушная завеса разделяет окружающее пространство. Кроме этого, теплый воздух, производимый устройством, смешивается с тем, что находится в комнате, увеличивая общие показатели температуры.
Плюсы и минусы тепловой завесы
Чтобы лучше понять, что собой представляет эта техника, рекомендуется ознакомиться с существующими преимуществами и недостатками. К первым относят:
- Есть модели с разной мощностью, так, можно приобрести устройство от 1-2 кВт и более.
- Тепловая завеса на дверь является компактной, обладая при этом хорошей производительностью.
- Прибор оберегает помещение от проникновения пыли, дыма, газов и насекомых с улицы.
- Завесы, функционируя летом, выполняют функцию вентилятора, защищающего от жары.
Тепловая завеса имеет и ряд недостатков, которые нельзя обойти вниманием:
- Техника потребляет много электрической энергии, но это характерно для всех отопительных приборов.
- При использовании производительных устройств нужно быть готовым к тому, что вентилятор является шумным.
- Нагревательные ТЭНы сжигают кислород, поэтому, чтобы не было головных болей и других проблем, придется регулярно проветривать помещение.
Что лучше тепловая завеса или конвектор?
Оба устройства пользуются популярностью, имеют свои плюсы и минусы. Тепловая завеса считается универсальным прибором, то есть ее можно размещать в разных строениях, а вот конвектор больше подходит для офисов и жилых помещений.
При этом важно понимать, что компактная воздушно-тепловая завеса будет защищать от попадания в комнату холодного воздуха, пыли и так далее. Конвектор же способствует быстрому и равномерному нагреву воздуха в комнате.
Виды тепловых завес
Если ориентироваться на источник энергии, то можно выделить устройство, которое работает благодаря воде,газу и электроэнергии. В последнем случает техника по нагревательному элементу классифицируется на спиральные, ТЭНовые и со стич-элементами. Уже упоминалось, что электрические тепловые завесы можно устанавливать по двум вариантам, так, выделяют:
- Тепловые завесы горизонтального типа. Практичные приборы, которые размещают над дверью или окном. Производители регулярно работают над усовершенствованием этой группы устройств.
- Тепловые завесы вертикального типа.. Приборы этого вида используются там, где первый вариант невозможно установить, например, когда имеются натяжные потолки или расстояние между потолком и дверью небольшое. Монтаж осуществляется сбоку проемов.
Монтаж осуществляется сбоку проемов.Как выбрать тепловую завесу?
Чтобы прибор прослужил долгое время и отлично справлялся со своими задачами, необходимо подойти к его выбору максимально ответственно.
- Габариты. Важно, чтобы длина прибора была больше двери. На рынке есть тепловые завесы с размером от 60-ти см до 2-х м.
- Производительность. Чтобы тепловая завеса в гараже или доме полностью отсекала внешнее воздействие, скорость потока воздуха при выходе из устройства должна составлять 8-9 м/с, а возле пола – 2,5-3 м/с. Стоит учитывать, что чрезмерное преувеличение этих показателей снижает эффективность работы, поэтому не переплачивайте. Проведенные расчеты показывают, что оптимальная производительность для проема шириной 80-100 см и высотой 2-2,2 м составляет 90 м³/ч.
- Тип нагревательного элемента. Лучше если электрическая тепловая завеса двери будет включать в устройство ТЭН, который хоть и стоит дороже, но является безопасным и долговечным.
- Управление. Удобнее всего использовать пульт, который имеет кнопки включения/выключения, пуска вентилятора и включения нагревательного элемента. В дорогих моделях есть и другие возможности, например, изменять угол воздушного потока.
- Дальность действия. Здесь имеется в виду высота воздушного полотна без потери характеристик. У представленных на рынке моделей этот параметр варьируется от 1,5 до 8-ми м.
- Уровень шума. Чтобы работа техники не вызывала дискомфорта, рекомендуется выбирать бесшумные модели. Норма для жилых помещений составляет 40 дБ.
- Мощность. Этот параметр не является важным, и его величина зависит от частоты открывания дверей. Все просто: чем чаще заходит холодный воздух, тем мощнее должно быть устройство.
- Отключение при перегреве. У современных моделей есть эта важная функция, упрощающая эксплуатацию. Благодаря этому дополнению можно минимизировать риск преждевременного выхода из строя.
Рейтинг тепловых завес
Среди представленного ассортимента на рынке есть лидеры, о преимуществах которых говорят не только специалисты, но и покупатели.
Внимания заслуживают такие модели:
- Timberk THC WS8 3M. Способен справиться с обогревом помещения. Нужную температуру можно получить уже спустя 15 сек. после включения. Присутствует защита от КЗ и перегрева.
- Тепловая завеса Ballu BHC-3.000 SB. Устройство может работать в экономном режиме, а также обогревать помещение. Есть функция холодного обдува и хорошая фильтрация.
- Timberk THC WS3 3MX AERO II. Устройство имеет высокую скорость нагнетания воздуха. За несколько секунд можно достичь максимального температурного режима.
Установка тепловой завесы
Производители не приветствуют самостоятельный монтаж, но это не останавливает умельцев. Предварительно нужно предусмотреть наличие линии питания требуемой мощности, предохранителей, защитных устройств и точки подключения. Монтаж тепловой завесы проводят с учетом таких моментов:
- Обязательно изучите инструкцию, данную производителем, где указываются все этапы установки. Может придется проложить силовой кабель и сделать крепление выносного блока управления.
- Важный момент установки – правильная разметка. После осуществляют крепление на стене монтажных деталей. Это может быть кронштейн или панель.
- После этого нужно будет поместить тепловую завесу на установленный крепеж.
Может придется проложить силовой кабель и сделать крепление выносного блока управления.
Установка тепловых завес. Воздушно-тепловая завеса: подключение и обслуживание
Завесы издавна используются для регулирования микроклимата путем защиты и распределения температурных зон в помещениях различного назначения. Принцип работы этого оборудования предусматривает возможность сочетания таких качеств, как энергоэффективность, производительность и функциональность. То есть, когда недорогая стандартная воздушно-тепловая завеса может выполнять часть функций установки кондиционирования и системы отопления.Остается только правильно выполнить монтаж агрегата, в дальнейшем его правильно обслуживают.
Выбор места для установки
Подвесы устанавливаются только внутри помещений. Бетонное размещение будет зависеть от нескольких параметров, главным из которых является принятое зонирование участка с его разграничением на температурных графиках. Обычно сборка производится на входах и проемах, где происходит столкновение воздушных потоков с разными микроклиматическими характеристиками.При этом не следует устанавливать тепловые завесы в помещениях, где есть легковоспламеняющиеся вещества в транспортных средствах, на горнодобывающих и автоматизированных производственных объектах. Если помещение соответствует требованиям установки, можно переходить к выбору и определению оптимальной конфигурации установки.
Горизонтальное и вертикальное размещение
Независимо от точки установки направление воздушного потока не должно мешать сторонним элементам, конструкции и коммуникациям. Кроме того, установка не должна влиять на другое оборудование HVAC, даже если оно будет удалено.
Однако существует каскадное расположение нескольких единиц оборудования. Монтаж можно производить как горизонтально, так и вертикально. Как правило, установка тепловых завес у входной двери осуществляется горизонтально. Это типовая и наиболее распространенная планировка, но она также предусматривает экспозицию 15-20 см непосредственно от границ проема.
При вертикальном монтаже необходимо учитывать, что направление выхода воздуха должно быть как можно ближе к дверному проему.В свою очередь, сечение выдающего сопла ориентировано на уровне верхней границы дверной коробки. В обеих конфигурациях при установке должно быть около 25 см смотрового пространства, которое может выдержать тепловую завесу. Сама по себе вертикальная установка выгодна тем, что дает возможность легкого доступа к конструкции. Обычно эта установка выполняется по бокам проема, позволяя разместить два блока, которые обеспечивают сбалансированное регулирование микроклимата.
Рекомендуется
Наиболее эффективные методы проращивания семян
Несмотря на то, что метод рассады в овощеводстве — процесс очень трудоемкий, его использует большинство садоводов.
Посадка семян в открытый грунт — простой и удобный метод, но он эффективен только в определенных климатических зонах. I …
Светоотражающая краска. Сфера применения
Когда машины начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — лакокрасочный материал, который …
Установка оборудования
Большинство моделей ориентированы на установку либо справа от двери, либо в верхней части — способ горизонтального размещения.Монтаж осуществляется при помощи саморезов с покрытием.
Если вы используете водяную воздушную завесу, сначала следует ослабить крепеж, которым крепится передняя крышка корпуса. На этом этапе нужно снять водяной теплообменник для дальнейшего монтажа короба завесы.
Затем открывается техническое окно для портов интеграции. В некоторых системах необходимо производить обрезку заводских перемычек.
Корпус монтируется на подготовленное место, а затем переворачивается для установки в нише теплообменника.Типовая установка электрических тепловых завес не требует предварительной разборки для подготовки коммуникаций. Такие системы можно монтировать прямо к месту назначения, используя винты, кронштейны, монтажные кронштейны и профили — конкретный тип крепления зависит от параметров конструкции. В любом случае в комплекте будет все необходимое для монтажа.
Соединительное оборудование
Вход в систему коммуникационной инфраструктуры осуществляется с помощью форсунок или электрических коммуникаций — в зависимости от предусмотренного водного или электрического принципа действия.В случае водоснабжения сантехническая арматура подключается через штуцеры, переходники, шланги и регулируемый запорный вентиль.
В некоторых моделях с помощью дополнительных устройств можно расширить функциональность штор. Водная конструкция, например, может включать в себя смесительный узел.
Если он отсутствует, в обязательном порядке предусматривается фильтр для воды. Электрическая система подключается к сети с помощью автоматических выключателей. Это устройство должно полностью снимать напряжение с устройства. Организация монтажа электропроводки осуществляется при помощи трехжильного кабеля сечением 1 кв.мм. Проводник должен быть медным. Дополнительно в систему входят предохранители и другие средства электрической защиты, выбор которых следует основывать на характеристиках местной электросети.
Система управления
Обычно завесы комплектуются панелями с аппаратным или сенсорным управлением и пультами дистанционного управления, с помощью которых можно регулировать режим работы оборудования. Обычно устройства имеют несколько режимов работы, обеспечивающих разную пропускную способность. Управляемым основным органом системы является вентилятор-панель или пульт, например, вы можете установить оптимальную скорость вращения.
При установке тепловых завес на водяной теплоноситель следует заранее рассчитать возможность регулирования, поскольку они снабжены элементами конструкции.
В частности, использование дистанционного управления будет возможно только при опциональном включении инфраструктуры смесительного узла, клапана и термостата.
Техническое обслуживание
В процессе эксплуатации системы вентиляции подвергаются загрязнению. Поэтому следует периодически разбирать конструкцию в рамках действующей инструкции и чистить внутреннюю и внешнюю поверхности.Особое внимание уделяется водным моделям. Такие завесы чувствительны к механическим воздействиям на контуры циркуляции теплоносителя, что повышает риск протечки. Проверка целостности водных коммуникаций — основная задача обслуживания таких систем. Также воздушно-тепловая завеса имеет особенности содержания. При эксплуатации таких систем следует обращать внимание на электробезопасность, исключая риски перегрузок и коротких замыканий в проводке.
Поиск и устранение неисправностей
Часто возникают проблемы с установкой вентилятора.Если это не помогло, то следует проверить проводку, наличие напряжения, двигатель вентилятора и правильность работы устройств управления.
Кстати, чтобы уберечь систему от подобных ситуаций, устанавливая тепловые завесы, важно реализовать надежную изоляцию шнура.
Стандартной изоляции может быть недостаточно, поэтому целесообразно поместить провод в защитную гофрированную трубку. А также при утечке в водопроводной системе проводится проверка водной инфраструктуры с последующим восстановлением ее целостности.Большинство проблем возникает из-за нарушений в каналах связи.
Меры безопасности
В процессе эксплуатации завесы необходимо придерживаться следующих правил безопасности:
- Невозможно устранить утечку жидкости, если ствол работает под давлением.
- Невозможно выполнить ремонтное мероприятие, пока электрическая инфраструктура не обесточена.
- Вне зависимости от комплектации установку тепловых завес следует проводить при отключенных коммуникациях.
- В условиях низких отрицательных температур следует полностью слить охлаждающую жидкость.
Заключение
Качество штор будет зависеть не только от соблюдения правил монтажных работ, но и от того, как был произведен выбор той или иной модели.
При покупке устройства учитывайте предельные значения температуры, количество людей, проходящих через проем, размер помещения и т.д.
Что касается производителей, то предпочтение отдается моделям Ballu и Dantex — это специализированные производители систем кондиционирования. системы.В отечественном сегменте заслуживает внимания тепловая завеса КЭВ от компании «Тепломаш». Отмечена высокая производительность, гибкость и доступная стоимость. Кстати, средние характеристики модификации КЭВ-6П3231Е оцениваются в 18 тыс. Руб. Модели более известных брендов, таких как Ballu, могут стоить 20-30 тыс.
Дешевые тепловые завесы из подержанных материалов
Очень часто источником являются окна. потерянного тепла в вашем доме. Старые дома могут страдать только от одинарных окон, которые теряют большое количество тепла, и даже новые окна с двойным остеклением не обладают достаточной изоляцией от холодных зимних температур и ветра.Однако вы можете сэкономить на отоплении дома и легко укрепить изоляцию вокруг окон, сделав недорогие тепловые завесы самостоятельно.
Тепловые завесы — это энергоэффективные оконные шторы, которые защищают ваши окна от холода. Они являются толстым и тяжелым буфером и могут значительно снизить затраты на электроэнергию для обогрева дома. Если вы умеете пользоваться швейной машинкой или знаете кого-то, кто знает, вам не нужно больше, чем старые одеяла или стеганые одеяла, ткань и изрядное количество времени.
Как сделать тепловые завесы
Старые одеяла отлично подходят для тепловых завес, особенно потому, что их можно купить по очень низкой цене (5-10 долларов) в местном комиссионном магазине. Получите несколько из них. Удвоение стеганого одеяла увеличит изоляционные свойства и добавит веса, чтобы ваши шторы плотно прилегали к стене.
Измерьте свое окно и найдите что-нибудь прочное и твердое (представьте себе жесткий дюбель или тяжелую палку), чтобы охватить нижнюю часть окна, чтобы придать вашей занавеске некоторую структуру (и облегчить ее скатывание вверх и вниз).
Вы можете использовать только само одеяло для занавески, если вы ищете очень быстрое и грязное решение, или вы можете выбрать ткань, которая будет пришита поверх материала для более приятного внешнего вида.
Обрежьте ткань на пару дюймов больше, чем фактические размеры окна. Чтобы облегчить разрезание ткани, сложите два куска ткани лицевыми сторонами друг к другу и слой (-и) одеяла в одну кучу и разрежьте их одновременно.Обязательно скрепите их булавками, чтобы они не смещались во время резки, а затем сшивайте ткань.
Затем сшейте материалы вместе с трех сторон. На последней четвертой стороне прострочите примерно 1/3 длины с каждого угла, оставляя незашитую часть в центре. Используйте отверстие, которое вы оставили незашитым, чтобы перевернуть штору лицевой стороной наружу. Затем поместите дюбель или тяжелую палку между слоем ткани и одеялом внизу занавески. Завершите занавеску, зашив дырочку.
Вы можете использовать различные методы, чтобы повесить ваши новые тепловые завесы. Вы можете пришить липучку к верху изнанки, либо пришить сверху небольшие тканевые петли и повесить занавеску на крючки, закрепленные на оконной раме. Будь креативным.
Тепловые завесы — дешевый и простой способ сэкономить энергию в вашем доме. В основном они могут быть изготовлены из повторно используемых и переработанных материалов.
Скатывайте их холодными зимними ночами или даже жарким летним днем, чтобы заблокировать солнечные лучи и сэкономить на энергии!
|
|
|
|
|
|
