Уличное освещение на столбах — виды, преимущества и недостатки

Для организации освещения открытых площадей в тёмное время суток устанавливаются опоры, на которые монтируются осветительные приборы. Каждый уличный столб (опора) должен соответствовать нормам для наружного освещения, прописанным в ГОСТ 8045-82. Высота опор зависит от места расположения и освещаемой площади. Опоры имеют высоту, обеспечивающую формирование падающим светом пересекающихся осветительных конусов.

Назначение и виды осветительных столбов

Опоры наружного освещения по назначению и сфере применения классифицируют следующим образом:

  • Уличные столбы для освещения тротуаров, пешеходных и велодорожек. Опоры имеют унифицированный или индивидуальный дизайн
  • Высокие парковые столбы для освещения большой территории. Применяются в парках, на площадях, привокзальной территории и пр.
  • Магистральные столбы, обеспечивающие освещение автомобильных дорог, магистралей, центральных улиц
  • Специальные опоры, используемые для создания искусственного освещения вблизи отдельных объектов: магазинов, гостиниц, спортивных площадок, автостоянок, жилых дворов

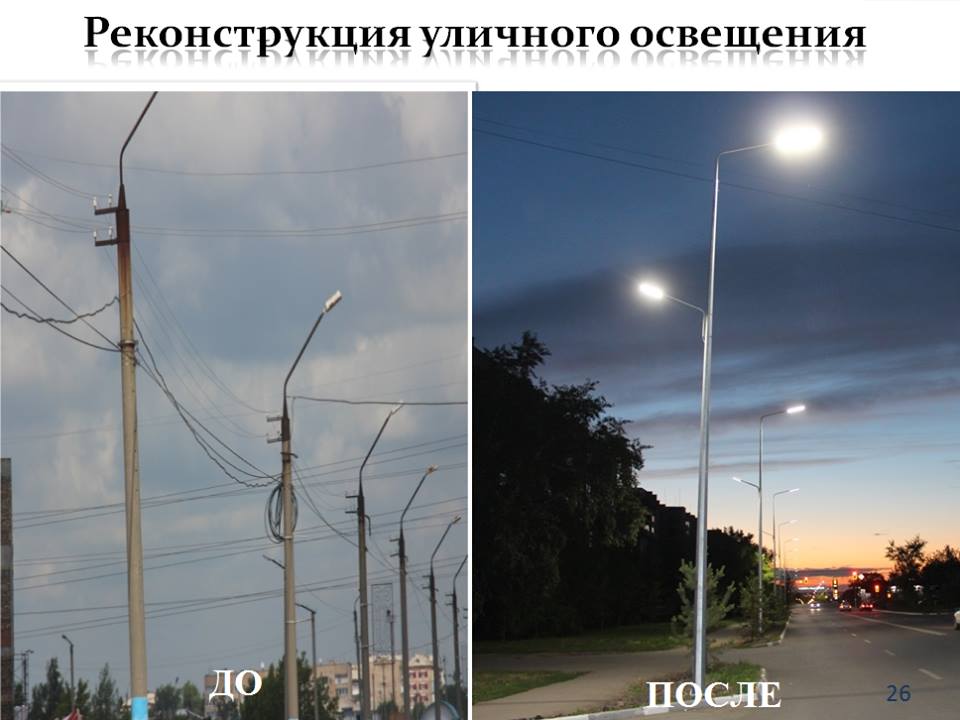

Виды столбов для уличного освещения: преимущества и недостатки

Строительные нормы предписывают применять для устройства уличного освещения следующие виды опор:

  • Железобетонные
  • Металлические
  • Деревянные

Стоит отметить, что деревянные столбы постепенно уходят в прошлое. Их использование не отвечает действующим нормам безопасности. Срок эксплуатации деревянных столбов ниже, чем у железобетонных и металлических. Поэтому металлические и железобетонные конструкции высотой 315 м — распространенные варианты для монтажа уличных светильников.

Железобетонные столбы

Железобетонные опоры выпускаются по унифицированным проектам на заводах ЖБИ по ГОСТ 25459-82. В качестве сырья используется высокомарочный бетон (не ниже В25), который уплотняется посредством вибрации. Внутри ж/б уличный столб усилен арматурой из металла для придания дополнительной прочности. Такой способ изготовления позволяет конструкциям выдерживать интенсивные нагрузки. Главное преимущество ж/б опор — доступная стоимость, поэтому их используют муниципальные службы для организации городского освещения.

Достоинства:

  • Устойчивость к коррозии и отрицательным температурам
  • Срок службы — 50 лет и выше
  • Устойчивость, надёжность
  • Доступная стоимость

Недостатки:

  • Трудоёмкий монтаж с привлечением спецтехники
  • Вес, в случае аварии конструкция нанесёт серьёзный ущерб

Ещё один недостаток железобетонных столбов — неэстетичный внешний вид. Поэтому при благоустройстве территорий возле торговых центров, магазинов, жилых комплексов, административных зданий применяются осветительные столбы из металла.

Металлические столбы

Металлические осветительные опоры выпускаются из стальных листов толщиной 4-5 мм. Высота уличного столба из стали или алюминия составляет 3-15 м. Внизу конструкция оснащается люком для выполнения ремонта. Опора устанавливается на предварительно залитый железобетонный фундамент. Осветительный прибор монтируется в верхней части конструкции. В сравнении со столбами из железобетона металлические опоры — малогабаритные и практичные. Главное преимущество — возможность изготовить столб сложной конфигурации, что позволяет сделать осветительные опоры частью архитектурного ансамбля.

Достоинства:

  • Простотой монтаж
  • Создание индивидуальных дизайнерских форм
  • Прочность, надёжность

К недостаткам металлических опор относят необходимость периодически антикоррозийной обработки. Если не делать обработку, то уличный столб прослужит 5 лет. Долговечность достигается посредством оцинковки в момент производства или при регулярном покрытии конструкции защитной эмалью с антикоррозийными свойствами. При правильной обработке опоры способны прослужить свыше 30 лет.

Недостатки:

  • Требуют техобслуживания
  • По стоимости выше, чем железобетонные

Монтаж столбов для уличного освещения

Установка осветительных приборов предварительно согласовывается с заинтересованными ведомствами. Самовольно устанавливать уличные опоры запрещается и наказывается штрафом. В России получить разрешение на устройство освещения не сложно. Это делается ещё на стадии создания проекта сооружения или комплекса. Возможно создание отдельного проекта на освещение территории, улицы или объекта.

Разработка проекта

Уличный столб независимо от вида, высоты и назначения устанавливается только в соответствии с ранее разработанным проектом. При создании проекта учитываются следующие данные:

  • Рельеф местности
  • Необходимый уровень освещённости
  • Устройство системы управления осветительными приборами
  • Количество и тип осветительных приборов
  • Способы монтажа конструктивных элементов
  • Соответствие нормам электробезопасности
  • Подключение к электропитанию и пр

В процессе разработки проектной документации обязательно учитываются существующие линии коммуникаций.

Правила размещения осветительных опор

Расстояние между уличными столбами для освещения регламентируется СНиП. При расчёте расстояния учитывается уровень освещённости, высота столбов, тип источника света (люминесцентный, светодиодный и пр.). Строительные нормы содержат указания на требуемые расстояния от опоры до бордюра (не менее 1 м) или края дороги (не менее 1,5 м).

Способы монтажа столбов

Установка опор освещения производится одним из следующих способов. Первый способ подразумевает монтаж путём погружения нижней части столба в грунт. Такой способ обычно используют для деревянных и железобетонных конструкций. Демонтаж при этом произвести невозможно.

Второй способ заключается в установке опоры на предварительно подготовленный фундамент. В этом случае при необходимости осветительный столб может быть без проблем перенесен в другое место. Такой способ применяют для дорогостоящих металлических и иногда для железобетонных опор. Фундамент заливается из бетона или собирается из металлоконструкций.

Ещё один способ заключается в закреплении в фундаменте трубы, в которую затем вставляется уличный столб и фиксируется специальными креплениями. В этом случае труба придаёт конструкции дополнительную устойчивость и защищает от воздействия агрессивных сред.

Технология производства работ

Уличные столбы устанавливаются поэтапно:

  1. Изучение и анализ проектной документации
  2. Разметка территории, геодезическая разбивка
  3. Бурение скважины для установки столба
  4. Заливка или сборка фундамента (если это предусмотрено проектом)
  5. Монтаж столба уличного освещения
  6. Установка светильников, кронштейнов и других элементов

Освещённая территория — неотъемлемая часть благоустройства. Красивый уличный столб, гармонично вписывающийся в общий стиль, станет настоящим украшением. Выбирая виды опор для освещения, необходимо обратить внимание не только на внешнюю эстетику, но и на возможный способ установки, особенности местности и условия эксплуатации.

Сложности с выбором светильников?

Подготовим полный расчет стоимости, необходимого оборудования и 3D визуализацию для освещения вашего объекта. Это БЕСПЛАТНО — еще до покупки и заключения договора, вы сможете узнать: «Сколько и какие светильники подойдут?», «Сколько это будет стоить?», «Как это будет выглядеть?» и даже «Сколько будет наматывать счетчик?».

Смотреть все решения

Проект и Монтаж Уличного Освещения: Алгоритм Действий

Хорошо освещенная придомовая территория в ночное время суток

Правильное освещение во дворе вашего дома – это не только красота территории, но и безопасность передвижения по ней. Если все дорожки хорошо видны, то чтобы споткнуться обо что-то нужно постараться.

Сегодня мы с вами поговорим про монтаж уличного освещения, разберем все рабочие этапы и разработку проекта. Тема будет интересной, так что наливаем чаек и внимательно читаем.

Подготовка к работе

Итак, монтаж наружного освещения можно разделить на три основных рабочих этапа:

  • Разметка территории, раскапывание траншей и укладка кабеля – это один;
  • Установка закладных под светильники и, собственно, их монтаж – это два;
  • И сборка всей схемы и подключение ее к автоматике – это три.

Закладная под фонарь уличного освещения

Интересно знать! Схема может управляться как вручную, так и при помощи различных датчиков, например, освещения, движения или звука. Но самым лучшим решением будет совмещение этих способов в одной щитовой.

Материалы

Какие материалы нам понадобятся для всего этого?

Электрический кабель

  • Кабель ВВГ-нг Ls трехжильный, сечением 1,5 мм2. Конечно, сечение, в первую очередь, будет зависеть от потребляемого схемой тока и протяженности участка, но так как сегодня используются преимущественно светодиодные лампы, и редко какой объект потребляет больше 16 А, хватает и такого кабеля.
  • Данный кабель не самый дорогой, однако его нужно дополнительно помещать в трубы, и если вы уж совсем не укладываетесь в бюджет, то можете приобрести бронированный кабель, к которому дополнительная защита не нужна, и тем самым сэкономить. Однако стоит заметить, что такой кабель будет достаточно сложно разделывать при подключении светильников и в щитовой.

Труба ПНД

  • Трубы ПНД – в принципе, назначение этого элемента мы уже упомянули – защитная оболочка для провода. Трубы используются разные – гофрированные, двустенные и гладкие. На фото выше показан не совсем правильный пример – синяя полоса означает, что труба пойдет для питьевой воды. Нам же нужен вариант вообще без полосок.

Модульный контактор

  • Контактор модульный с нормально открытыми контактами.

Датчик освещения

  • В схему мы также включим датчик освещенности, либо же заменим его фотореле в комбинации с сумеречным реле. Это будет автоматическая часть нашей схемы.

Уличный фонарь в современном стиле

  • Уличные светильники, которые вы желаете установить на своем участке. Это могут быть любые понравившиеся приборы. Отличает их от комнатных, прежде всего, степень их защиты от влажности и механических повреждений.

Модульный автомат

  • Автоматы модульные.

Переключатель

  • Трехпозиционный переключатель.

Теперь давайте посмотрим, как из всего этого собирается схема.

Все этапы монтажа уличного освещения.

Не будем утомлять вас морем текста. Поговорим лишь про самое важное и сопроводим каждое действие по сборке фотографиями. Так, инструкция будет более наглядной и понятной.

Прокладка подземных коммуникаций

Уличного освещения монтаж требует точного плана

Прежде чем браться за копку траншей, вам необходимо составить план вашего участка, желательно в четком масштабе, и разметить места расположения светильников и оптимальное положении трасс до них.

  • На плане обязательно отметьте все объекты, которые могут помешать работе. Это избавит вас от ненужных действий и поможет точно подсчитать необходимое количество материала.

Ровная траншея при помощи мини-экскаватора

  • Далее от места расположения щитовой РЩ-0,4кв прокапываем траншею глубиной 70 сантиметров вдоль всех точек будущих светильников, как вы это разметили ранее на плане.

На дне траншеи делается песчаная подушка

  • На дно траншеи насыпается слой песка. Высота подушки должна составлять 10-15 сантиметров. Если песка не имеется, то вместо него можно использовать рыхлую землю, но этот вариант не самый лучший, так как впоследствии будет возможна значительная усадка грунта.

Укладка ПНД трубы в траншее

  • Поверх подушки укладывается труба ПНД. Она должна иметь выход в точке каждого светильника, то есть доводим ее до нужного места, загибаем кверху и отрезаем выше уровня грунта.
  • Отрезанную часть тут же опускаем вниз и ведем дальше, к следующей точке. В результате получается классическая схема с параллельным подключением источников света.

Тройной вывод

  • В зависимости от схемы подключения и способа расстановки фонарей может понадобиться вывести и три, и четыре трубы на поверхность.

Элегантная садовая розетка

  • Кстати, не будет лишним установить и садовые розетки, под которые также нужно предусмотреть выводы. Это устройство будет очень полезным, например, если вы пользуетесь электрической газонокосилкой.

Тросик внутри ПНД трубы

  • ПНД трубы имеют внутри тросик, или по-другому – зонд. С его помощью кабель протягивается внутри.
  • Сделайте это и оставьте по 30 сантиметров запаса на выводах для удобства дальнейшей работы.
  • Кабель разрезается точно также как и труба и тянется к следующему фонарю.

Совет! Если линия у вас на участке будет разветвленной, то каждый кабель рекомендуется как-то пометить для ориентирования во время соединения.

Кабель засыпан песком

  • После того как протяжка проводов завершена, кабель нужно засыпать слоем песка. Его толщина также составляет 10-15 сантиметров. В результате труба у нас оказывается внутри подушки.
  • Затем насыпаем еще около 20 сантиметров земли поверх песка и притрамбовываем ее.

Сигнальная лента с предупреждением

  • У нас еще остается где-то 30 сантиметров до уровня земли. На этой глубине рекомендуется проложить сигнальную ленту, которая, возможно, однажды спасет чью-то жизнь. Цена такой ленты сущие копейки, но переоценить ее значение сложно.

Установка уличных светильников

Естественно, ни о каком креплении светильников прямо на грунт не может быть и речи, кроме, разве что, самых компактных вариантов, которые можно просто воткнуть в грунт. Даже для невысоких изделий  требуется прочное и надежное основание.

Смонтированный столб освещения с закладной в разрезе

  • Отличным основанием для наземных светильников, а тем более столбов освещения будет бетонный фундамент.
  • Устанавливаем опалубку из досок в местах выводов Труб ПНД.

Собранная опалубка, внутри армирующая сетка

  • Сколачивается она в виде прямоугольного ящика. Ее размер будет зависеть от размера подпятника монтируемого фонарного столба.
  • Чтобы фонарь стоял надежно, необходимо основание заглубить в грунт не менее 30 сантиметров.
  • Внутри рекомендуется проложить армирующую сетку, которую необходимо приподнять на 5 сантиметров.

Готовые закладные

  • Далее опалубка заполняется бетоном. Для этих целей вполне будет достаточно раствора марок М150 или М200.
  • Бетону необходимо дать выстоятся несколько дней, чтобы он затвердел. После этого опалубка демонтируется, а траншеи можно засыпать полностью землей и утрамбовать ее.

Кстати, существуют светильники, оснащенные специальной нижней тумбой, которая погружается в грунт. Для таких вариантов делать закладные нет никакой необходимости.

Их установка происходит следующим образом:

Дренажная подушка

  • Делаем подсыпку основания из ПГС, гравия ищи щебня, для того чтобы обеспечить хороший дренаж для дождевой воды.

Установка подземной тумбы

  • Далее при помощи цементного раствора нижняя часть основания хорошо фиксируется. Ее необходимо установить строго по уровню, поэтому воспользуйтесь подходящим инструментом.
  • Раствор заливается только снаружи тумбы. Внутри он не нужен – там будут только провода и их соединения.

Соединение проводов внутри тумбы

  • Далее производится монтаж верхнего диска и соединение проводов. Делайте это обязательно через клеммы, для надежной защиты и изоляции контактов.
  • Затем устанавливаются лампы и стекло светильника – все, он готов к использованию.

Существует еще один способ создания прочного основания для фонарных столбов, и мы его обязаны упомянуть.

Фланец, приваренный к арматурному каркасу

  • Берется фланец, диаметр которого соответствует диаметру фонарного столба;
  • К нему приваривается арматурный каркас, как это показано на фото выше;
  • В грунте при помощи садового бура делается лунка достаточной глубины;
  • Далее все заливается бетоном, естественно, после вывода наружу всех проводов.

Основание твердеет

Такое основание будет намного прочнее рассмотренного нами первым в этой главе, и при этом наружу будут выведены крепежные шпильки, что очень удобно. Но вернемся к нашему первому фундаменту, чтобы разобрать, что нужно делать с ним дальше.

Монтаж освещения уличного

  • Мы берем нижнюю монтажную часть фонарного столбика, пропускаем в нее провода, ставим на основание, и при помощи карандаша размечаем все точки крепления.
  • По разметке делаем перфоратором отверстия нужного диаметра и глубины под заготовленные анкера.

Закрепление основания столба

  • Погружаем в отверстия дюбеля – они могут быть и пластиковыми, и крепим подпятник. Тут все просто и понятно без лишних слов.
  • Затем происходит соединение всех проводов. Делается это внутри распределительной коробки, которыми оснащается большинство столбов.
  • Соединение делается любым удобным способом, но лучше, как мы уже говорили, брать именно клеммы. Это и надежнее и намного быстрее, чем скрутки.

Распределительная коробка, залитая компаундом

  • Очень важно сделать качественную изоляцию соединений. В некоторых случаях распределительные коробки заливаются компаундом, как показано на картинке выше.
  • Прежде чем это делать, обязательно проверьте работоспособность всех соединений, иначе выковырять потом клеммы будет очень непростым занятием.
  • Загерметизированная коробка монтируется в основании столба, после чего происходит его полная установка, согласно прилагаемой инструкции.
  • Не все столбы оборудуются распределительной коробкой. Есть более современные и удобные решения, когда в конструкцию включаются специальные контактные колодки – очень удобно, но придется немного переплатить.

Аналогичным образом устанавливаются все светильники и розетки на вашем участке, после чего можно перейти к самому интересному – их подключению.

Последний этап – подключение

Схема подключения уличного освещения

Итак, чтобы своими руками подключить уличное освещение, нужно понять и запомнить представленную на рисунке выше схему. Как мы уже говорили, она включает в себя фотореле и пускатель.

  • Наша задача обеспечить два режима управления освещением – ручной и автоматический. Для этого нам в схеме и потребуется трехпозиционный переключатель.
  • В первом положении освещение можно будет включать через простейший выключатель. Пользоваться, возможно, вы этим режимом будете редко, но он однозначно будет полезен, когда автоматика выйдет из строя, что случается и довольно часто.
  • Во втором режиме будет запускаться автоматика, реагирующая на выносной датчик освещения через сумеречное реле.
  • Третья позиция «0» полностью отключает все освещение.

Монтаж оборудования в щитке

  • Устанавливаем все приготовленное оборудование на DIN-рейку, расположенную внутри щитовой, в следующей последовательности, слева-направо: трехпозиционный выключатель, реле сумеречное, модульный пускатель и автоматы.

Разводка фазы

  • От отдельного дифференциального автомата в щитке подводим фазу питания на трехпозиционный выключатель. Соединяем провод с контактом 1.
  • От этого контакта подключаем нижний контакт L сумеречного реле.
  • Следующие отрезки проводов соединяют с фазой контакты 2 и 4 модульного пускателя.

Внимание! На картинке показано соединение автоматики перемычками. Это допускается лишь при условии, что ток в цепи не превысит 16А. В противном случае пускатель допускается подсоединять только напрямую от автомата.

Дальнейшее соединение схемы

  • Выходы 1 и 3 пускателя соединяются с верхними контактами автоматов. К ним снизу будут подключаться кабели, которые мы прокладывали в земле.

Ноли в схеме

  • Далее нужно подсоединить ноли. Один подводится к контакту N сумеречного реле, а второй к катушке пускателя А2.
  • Неподалеку разместите обыкновенный одноклавишный выключатель. Нужен он будет для удобства, чтобы постоянно не лазить в щитовую.
  • Подводим к нему двухжильный кабель ВВГ-нг такого же сечения, что мы прокладывали в земле.

Подключение выключателя

  • Одна из жил этого кабеля подводится к обмотке контактора А1, а вторая на клемму №2 трехпозиционного выключателя.
  • В результате, если вы установите трехпозиционник в первое положение, то нажав на клавишу выключателя, вы напрямую подадите напряжение на пускатель, в обход сумеречного реле.
  • Пускатель втянется и питание пойдет через автоматы на светильники.

Следующая задача – установить наше фотореле:

  • Обратите внимание, чтобы датчик не находится в тени от каких-нибудь предметов или деревьев, но и под прямыми солнечными лучами он находиться не должен.
  • Если пренебречь этими правилами, то датчик может функционировать некорректно, допуская ложные срабатывания.
  • К датчику прокладывается такой же провод, как и к выключателю.

Наружное освещение — подключение автоматики

  • Провод подключается с другого конца к сумеречному реле, контакты 2 и 4.
  • При срабатывании внешнего реле, сумеречное реле замыкает свои верхние контакты – 1 и 3.
  • Соответственно, к ним нужно подключить фазу, которая пойдет от трехпозиционника. Используем для этого его 4-ю клемму, перемычка от которой подойдет к клемме 1 сумеречного реле.
  • Клемма №3 от реле подсоединяется также к катушке А1. Мы помним, что при подаче на нее питания, свет начинает гореть.

Полностью описать работу этой части схемы можно так:

  • Трехпозиционный переключатель устанавливается в положение 2;
  • Когда на улице темнеет, срабатывает фотореле;
  • Замыкание его контактов заставляет сработать сумеречное реле, которое замыкает контакты 1 и 3.
  • К контакту 1 уже подведена активная фаза, а значит, при срабатывании, она попадает на контактор, у которого уже подключен ноль.
  • Далее пускатель втягивается, и напряжение подается на автоматы освещения, свет начинает гореть.

Как только на фотореле попадает свет, его контакты размыкаются и сумеречное реле разрывает свой контакт. Все просто!

Итак, мы разобрали с вами стандартную схему подключения. Зная всю цепочку, вы сможете даже  самостоятельно осуществить ремонт уличного освещения, при выходе из строя того или иного оборудования.

Видео в этой статье поможет разобраться в теме еще лучше.

устройство, виды, примеры и идеи

Что такое наружное освещение

Световой день, особенно зимой, сравнительно короче рабочего дня. Мы привыкли, что выходя утром на работу, а вечером домой на улице уже темно. Поэтому наружное освещение территории занимает важное место. Его главная задача это создание безопасных условий передвижения, но при этом важно не забывать об эстетической стороне.

Пример наружного освещения загородного дома

Нормы и требования для систем наружного освещения

Системы уличного освещения направлены на поддержание заданного уровня освещенности для безопасной видимости в темное время суток и регулируются нормативными документами (ГОСТы, СНиПы).

Категорийность объектов устанавливается сводом правил
СП 52.13330.2011. Нормативные значения  – согласно ГОСТ Р 55706-2013.

Вертикальная освещенность на окнах жилых домов определяется в совокупности от влияния осветительных установок (рекламное, утилитарное, ландшафтное, витринное, архитектурное). Её максимальные значения зависят от нижеуказанных показателей:

  • Норм средней яркости, кд/м.кв.;
  • средней освещенности проезжей части, расположенной вблизи окон, Лк.

Нормы средней яркости, кд/м.кв.

Средняя освещенность проезжей части, Лк*

Максимальное значение освещенности, Лк**

до 0,6

до 10

7

от 0,8 до 1,0

15

10

от 1,2 до 2,0

от 20 до 30

20

* показатель характеризует среднюю освещенность на проезжей части, расположенной вблизи окон жилых домов и оказывает влияние на их максимально разрешенную освещенность;

** максимальное значение вертикальной освещенности непосредственно в точке замера.

Вертикальная освещенность на окнах квартир жилых зданий и палат спальных корпусов детских учреждений не должна превышать 5 Лк в следующих случаях:

  • на пешеходных улицах вне центра города;
  • на внутридворовых территориях;
  • на лицах, прилегающих к спальным корпусам больниц и лечено-курортных учреждений.

Осветительные приборы, устанавливаемые над входом в здание или рядом с ним, обеспечивают среднюю освещенность покрытия:

  • 6 Лк для основного входа;
  • 4 Лк для запасного или технического входа, а также на пешеходной дорожке в пределах 4 м от основного входа в здание.

Классификация наружного освещения

Функциональное

Его основная задача – выполнение своей прямой функции, т.е. поддержание нужного уровня освещенности.

Осветительные приборы устанавливаются непосредственно в местах, где требуется поддержание уровня света, например, придомовой участок.

Реализуется при помощи высоких (более 4 м) фонарей или низких придорожных светильников (до 1,5 м).

Пример функционального уличного освещения (въезд в гараж)

Фасадное

Освещение фасада помогает подчеркнуть его архитектуру, сделать его более привлекательным или украсить к праздникам.

Выбор светильника зависит от его характеристик, метода крепления, дизайна. Как правило, они устанавливаются непосредственно на фасаде и крыше здания или на придомовом тротуаре.

Фасадное уличное освещение

Маркировочное

Маркировочное освещение применяется для визуального выделения какого-либо элемента, например, тротуарной дорожки в саду, периметра зоны отдыха или фонтана, ограждения участка.

Для его реализации применяются различные виды приборов: от точечных светильников, устанавливаемых в садовую дорожку, до отдельно стоящих фонарей.

Маркировочное уличное освещение

Декоративное

Декоративное уличное освещение используется как дизайнерское решение и применяется для выделения предмета с помощью подсветки. Это могут быть приусадебные ландшафтные зоны, бассейны, фонтаны, растения.

Часто такие системы используются как самостоятельный независимый элемент, например, шаровидные светильники, установленные на газоне.

Декоративное уличное освещение

Подробнее о декоративном освещение вы можете узнать в статье: «Декоративное освещение дома: многообразие идей«

Виды ламп

Освещенность зданий, парков, дачных участков напрямую зависит от мощности и степени защищенности от влаги используемых ламп.

Лампы накаливания

Известная всем лампа накаливания конструктивно состоит из цоколя, нити накаливания и колбы, заполненной инертным газом. При подаче электрической энергии нить накаливания нагревается, тем самым создавая свечение.

Такие лампы редко используются для наружного освещения, так как обладают большой теплопотерей, соответственно для создания необходимого светового потока требуется приложить большие мощности.

Лампа накаливания

Светодиодное

Светодиодные светильники прочно вошли на рынок и прославились своей экономичностью. Сегодня все больше компаний применяют их для реализации своих проектов.

Наружные LED-светильники состоят из множества светодиодов, которые излучают световой поток при прохождении через них электрического тока.

Благодаря широкому спектру моделей возможна их установка на фасадах зданий, точечных светильниках, подсветках; реже используются в уличных фонарях.

Светодиодные светильники

КЛЛ

Компактные люминесцентные лампы по своей конструкции и принципу действия схожи с газоразрядными лампами. Её отличие в изогнутом трубчатом исполнении колбы и встроенной ПРА.

Люминесцентные лампы известны малым потреблением электрической энергии. Они обладают высокой светоотдачей и стабильным световым потоком. Применяются для освещения парков, придомовых территорий, фасадной или декоративной подсветки.

Лампа типа КЛЛ

Разновидности фонарей и светильников

Осветительные приборы наружной установки бывают следующих типов:

настенные уличные фонари изготавливаются, как правило, с плафонами закрытого типа. Устанавливаются на фасады зданий, чтобы подчеркнуть архитектурное освещение дома и придомовой территории.

Настенный уличный фонарь

Уличные фонари на опорных столбах высотой более 2 м. Плафоны закрытого или открытого типа устанавливаются на вершине столба. Применяются на садовых участках, парках, набережных, пешеходных зон.

Примеры уличных фонарей на опорных столбах

Подвесные уличные фонари представляют собой плафон открытого или закрытого типа с «основанием – патроном» в верхней части. Конструкция подвешивается к месту крепления с помощью жесткого крепления, например, декоративный кронштейн, или гибкого, например, металлическая цепь.

Крепится фонарь к потолку или специально установленному столбу. Применяется на летних верандах, беседках, террасах.

Подвесной уличный фонарь

Приборы на коротких ножках представляют собой невысокую
(до 1 м) стилизованную конструкцию из светильника и столбика для декоративной подсветки придомового или дачного участка.

Уличный фонарь на коротких ножках

Прожекторные светильники. Их мощность зависит от конструкции и типа используемых ламп. Используются на больших территориях, например, для входной группы загородного дома.

Прожектор дачный

Светодиодные светильники представляют собой светодиодную панель с множеством светодиодов. Применяются для садовой и фасадной подсветки.

Универсальность, долговечность, высокий уровень освещенности при низких энергетических затратах позволяют светодиодным светильникам идти на шаг впереди их аналогов.

Светодиодный светильник

Примеры и виды наружного освещения загородных домов

Оформление наружного освещения дома или дачи необходимо не только с точки зрения безопасности, но и со стороны дизайна. С помощью правильно спланированной расстановки светильников можно подчеркнуть и украсить садовый участок, придомовую территорию или дом.

Для светового дизайна в виде контурного обрамления применяются светодиодные ленты, они помогают осветить контур садовой дорожки, стволы садовых деревьев, фонтаны. Для подсветки отдельных частей сада используются настенные или встроенные уличные фонари. При необходимости, устанавливаются цветные светодиодные светильники приглушенных тонов. К примеру, для подсветки скульптур, цветочных композиций.

Для гармоничного дизайна участка световое решение применяют для всех его частей от входа до заднего двора. Так для входной группы используют более яркие осветительные приборы, для зоны отдыха – приглушенные «скрытые» светильники.

Дизайнерское освещения садовой дорожки


Освещение подъезда к гаражу загородного дома


Освещение террасы загородного дома


Освещения садового водоема

Примеры и виды уличного освещения улиц,парков

  • Утилитарное. Его задача это поддержание заданного уровня освещенности для улучшения видимости, а также соблюдения безопасности.

Светильники устанавливаются на высоких опорах или подвешиваются на тросах вдоль главных городских улиц, магистралей, автодорог, мостов, оживленных пешеходных зон.

В таких светильниках используют белый «холодный» свет, который улучшает видимость объектов и не дает расслабиться вниманию водителя или пешехода.

  • Декоративное. Его задача подчеркнуть с помощью света дизайн здания, ландшафта, парковой зоны.

В качестве осветительных приборов устанавливаются невысокие или точечные фонари, гирлянды, светодиодные ленты, прожекторы.

В отличие от утилитарного, здесь выбираются более мягкие «теплые» тона, которые подсознательно привлекают внимание пешехода, настраивая его на расслабление.

Освещение садовой лестницы


Освещение садовой дорожки


Освещение парковой зоны


Освещение парковой зоны


Декоративное освещение деревьев


Декоративное освещение водоема

Эффективные варианты использования наружного освещения

С применением фотореле

Уличное освещение управляется вручную или при помощи автоматики. К примеру, на придомовой территории свет автоматически включается при наступлении темного времени.

Для реализации этого решения используется фотореле, которое реагирует на уровень освещенности внешней среды. Таким образом, при наступлении темноты значение уличной освещенности уменьшается до значений меньших порога срабатывания. Фотореле срабатывает, замыкая своими контактами электрическую цепь, тем самым подавая напряжение на осветительные приборы.

Фотореле

Возможно исполнение фотореле с таймером, что позволяет настроить временные промежутки на включение/отключение света.

Устройство имеет высокую износостойкость и срок эксплуатации, а также позволяет поддерживать уровень освещенности при не значительных расходах электрической энергии.

К его недостатком относятся поддержание герметичности корпуса. При её нарушении возникает окисление контактов, что приводит к выходу устройства из строя.

С применением датчика движения

Светодиодные светильники, оснащенные датчиком движения, удобно использовать при освещении подъездов, входного крыльца, летних веранд, терасс, садовых дорожек на дачном участке.

Такой датчик реагирует на движение при помощи инфракрасного излучения, которое улавливает тепло человека. При появлении в зоне действия человека, датчик оценивает количество света и при его недостаточном уровне включает свет.

Светильник с датчиком движения

Их значительным преимуществом является цена, легкость проведения монтажных работ, которые не требуют проведения проводки питающей сети и установки выключателя.

Недостаток заключается в ограниченном радиусе действия излучения, а также в его негативном влиянии на домашних животных.

Осветительные приборы на солнечных батареях

Применение солнечной энергии, как источника питания осветительных приборов, широко применяется на дачных участках, придомовых территориях.

Светодиодный светильник с солнечной батареей состоит из светодиодной панели, аккумулятора и контроллера, который отвечает за заряд и распределение энергии.

В течение дня устройство накапливает энергию, которая расходуется на поддержание уровня освещенности с наступлением темноты. Некоторые модели оснащены датчиком движения, т.е. включаются при приближении человека.

Осветительные приборы на солнечных батареях

Преимущества:

  • отсутствие подключения к электрической сети;
  • небольшие габариты и вес;
  • простота установки;
  • нулевые расходы электрической энергии;
  • соблюдение норм экологической безопасности.

Недостатки:

  • наличие постоянного источника энергии – солнечного света;
  • отсутствие возможности проведения ремонтных работ;
  • ограниченное время работы светильника;
  • угасание светового потока с течением времени.

Достоинства и недостатки видов ламп

Вид лампы

преимущества

недостатки

Лампа накаливания

Низкая себестоимость

Маленький срок службы

Мгновенное включение

Ненадежная конструкция (хрупкость)

Непрерывное излучение без мерцаний

Низкая светопередача

Устойчивость к импульсам

Сильный нагрев лампы, возможность её взрыва

КЛЛ

высокая светоотдача

Утилизация

Низкий уровень потребления электрической энергии

Зависит от качества питающей сети

Долгий срок службы

Зависит от климатических условий

Мягкий рассеянный свет



LED светильники

Низкий уровень потребления электрической энергии

Высокая себестоимость

Компактность исполнения



Механическая прочность



долговечность



Чистота света



Экологическая безопасность



Организация уличного освещения на загородном участке или на даче

Правильно организованное наружное освещение позволяет создать комфортную и безопасную обстановку на участке в темное время суток. При устройстве такой системы нужно учесть ряд важных нюансов, чтобы освещение было не только функциональным, но и эстетичным.


Основные требования

К освещению дачных участков и придомовых территорий частных домовладений выдвигается ряд обоснованных требований:

  • Безопасность электропроводки.
  • Удобная система контроля.
  • Все используемые осветительные элементы должны быть устойчивы к воздействию осадков.
  • Территория должна освещаться на достаточном уровне для безопасного перемещения в пределах участка.
  • Желательно использовать энергосберегающие осветительные элементы.

Прежде чем приступать к монтажу осветительных приборов, необходимо составить продуманную схему освещения. На этапе проектирования определяется количество светильников, их мощность, места установки, распределение световых потоков. Чтобы система освещения была эффективной и безопасной, работы по ее монтажу желательно доверить профессионалам.

Виды наружного освещения

В зависимости от функций освещение участка бывает следующих видов:

  • Функциональное. Основное и необходимое на придомовой территории. Позволяет безопасно перемещаться по участку, выполнять какие-то работы и отдыхать в темное время суток. Особое внимание уделяется освещению дома, въезда, дорожек и мест отдыха.
  • Маркировочное. Выделяет границы объектов, которые невозможно различить в темноте, например, зону парковки, ворота, ступеньки.
  • Декоративное. Подчеркивает наиболее привлекательные элементы участка – необычные растения, альпийские горки, клумбы, фонтаны, скульптуры. Не должно быть слишком ярким.
  • Автоматическое. Обеспечивает безопасность территории. С помощью специальных датчиков осветительные приборы включаются с наступлением темноты или при фиксации движения, что позволяет отпугнуть злоумышленников.

Для организации отдельных видов освещения рекомендуется применять светильники разных типов.

Разнообразие светильников для освещения участка

При организации системы освещения придомовой территории могут использоваться разные виды светильников. К наиболее популярным относят следующие:

  • Традиционные лампы накаливания. Хоть и считаются устаревшими, по-прежнему широко распространены. Их главное преимущество – низкая цена. Но большой расход энергии и недолгий срок службы снижают их привлекательность.
  • Галогенные лампы. Отличаются от ламп накаливания более интенсивным свечением и долгим сроком службы.
  • Металлогалогенные. Очень яркие, обладают высоким уровнем светоотдачи. Для них существует возможность подбора подходящего спектра свечения: теплого или холодного. Такие лампы идеально подходят для освещения фасада дома.
  • Использование натриевых и ртутных светильников оправдано достижением декоративного эффекта. Такие источники света при организации функционального освещения применяют довольно редко.
  • Люминесцентные. Обладают множеством достоинств – компактные размеры, равномерное распространение света, высокий уровень цветопередачи, экономичность и долговечность.
  • Наружное светодиодное освещение. Считаются оптимальным вариантом для организации наружного освещения. Преимущества: высокая светоотдача и цветопередача при минимальном расходе энергии, возможность регулировать уровень яркости, очень продолжительный срок эксплуатации. Чаще всего такие источники света применяются в декоративном освещении.

По месту установки светильники могут быть напольными, настенными, подвесными. При устройстве уличного освещения могут гармонично комбинироваться разные типы ламп для создания нужного уровня освещенности в каждой конкретной зоне участка.

Источник света

Осветительные приборы можно условно разделить на группы, в зависимости от источника света:

  • Электрические приборы наиболее популярны благодаря доступности, удобству в эксплуатации и функциональности.
  • Светильники, работающие от солнечных батарей, используют солнечную энергию, что позволяет владельцам участка экономить на оплате электричества. Но такие приборы могут исполнять только роль вспомогательного освещения.
  • Люминесцентная краска, нанесенная на разные предметы, станет оригинальным дополнением к декоративному освещению.
  • Очень интересно смотрятся светильники с открытым пламенем. Это могут быть свечи в специальных плафонах, керосиновые лампы. Но такие источники света используются лишь от случая к случаю и требуют внимания из-за высокой пожароопасности.

Включение и отключение уличного освещения может осуществляться в ручном или автоматическом режиме. Для автоматизации контроля над освещением используют различные виды реле: сумеречное, астрономическое и временное.

Преимущества уличного светодиодного освещения — Статьи компании «Новый Свет»

От качества уличного освещения зависит безопасность граждан, так как в тёмных местах чаще происходят нападения и кражи. К тому же, если дорогу плохо видно, даже человек с хорошим зрением может споткнуться и получить травмы. Стандартные уличные фонари часто бывают тусклыми, а лампочки в них быстро выходят из строя. Именно поэтому рекомендуется использовать светодиодное освещение led, которое значительно превосходит аналогичную продукцию.

Плюсы светодиодного освещения

Светодиодная продукция имеет множество преимуществ, которые выделяют её на фоне других оборудований для освещения. К главным плюсам можно отнести:

  • Низкий расход электричества. Потребление данного ресурса снижается на 80%.
  • Отсутствие мерцания. Оно, как правило, бывает у газоразрядных светильников, и из-за него устают глаза.
  • Продолжительный срок службы. Светодиодные светильники могут проработать без поломок как минимум 50 000 часов (это примерно 5 лет). При этом качество освещения не будет ухудшаться.
  • Не требует обслуживания. Светодиоды не нужно заменять на протяжении всего срока службы, поэтому можно сэкономить на персонале.
  • Является экологически безопасной. Светодиодное оборудование не содержит ртути и других опасных и ядовитых веществ. Она не загрязняет окружающую среду и не наносит вред здоровью человека.

Где купить светодиодную продукцию

Для того, чтобы приобрести качественные светодиодные приборы по приемлемым ценам, рекомендуется обратиться в нашу компанию «Новый свет».

Почему вы должны выбрать именно нас:

  • представлен широкий ассортимент продукции, среди которого есть светильники не только для улицы, но и для офисов, учебных заведений, торговых центров и других помещений;
  • даётся гарантия – 1 год непрерывного срока службы;
  • вся продукция соответствует установленным государственным стандартам безопасности и выполнена из экологически чистых материалов;
  • идеальное соотношение цены и качества.

Чтобы сделать заказ, свяжитесь с нами по телефону или через электронную почту. Светодиодные устройства станут выгодным приобретением.

Монтаж уличного освещения своими руками: правила и этапы

Установка уличного освещения: функции и назначение

Уличное освещение – это важная часть общей осветительной системы частного дома. Оно создается на этапе строительства здания и обустройства прилегающей территории. Наружное освещение выполняет несколько функций:

  1. Техническая – обеспечение хорошей видимости в темное время суток. Реализуется при помощи установки светильников на крыльце, открытой веранде, лестнице, возле калитки и ворот, вдоль садовых дорожек. Также освещаются входы в хозяйственные и дворовые постройки.
  2. Охранная – организация светового периметра безопасности вдоль забора. Помимо этого на ночь включаются осветительные приборы для подсветки гаража и других строений, где хранятся материальные ценности.
  3. Декоративная – подсветка фасада коттеджа и отдельных элементов экстерьера здания. Также подсвечиваются деревья и кусты, цветники, беседки, искусственные водоемы и т.п.

Светильники могут совмещать различные функции. Например, обеспечивать техническое и охранное освещение, либо техническое и декоративное. Правильное проектирование позволяет обойтись минимумом осветительных устройств, полностью реализующих весь требуемый функционал.

Виды уличного освещения

Основное

Это освещение, необходимое для повседневной жизнедеятельности и используемое ежедневно. Оно создается комбинацией светильников, установленных возле дома и других построек, на заборе, на участке. Все осветительные приборы распределены по отдельным линиям электропитания и включаются разными выключателями.


Дополнительное

Это освещение, которое используется периодически, например, при приеме гостей, проведении праздников или вечернем семейном отдыхе в выходные дни. К нему относится декоративная подсветка элементов ландшафта, сада и цветников. Зачастую применяются лампы с разноцветным свечением и уличные многоцветные RGB ленты.


Как подобрать уровень освещенности для участка?

Освещенность территории, прилегающей к загородному дому, не нормируется руководящими документами, такими как, СНиП и СанПиН. Поэтому главным критерием выбора является комфортность освещения для людей, проживающих в доме.


Искусственного света должно быть достаточно, чтобы заниматься повседневными делами с наступлением темноты. Например, попить чаю на веранде, пройти до гаража за автомобилем, прогуляться по садовым дорожкам, приготовить барбекю или посидеть на берегу пруда.

Подготовка к монтажу наружного освещения

Выбор осветительных приборов

Выбирая светильники, нужно обращать внимание на их характеристики, особенности исполнения и конструкции. Рассмотрим основные варианты по разным критериям.

1. По типу монтажа и исполнению

  • настенные – устанавливаются на фасадах зданий на штатные крепления. Легко монтируются на любых поверхностях с помощью саморезов или пластиковых дюбелей с шурупами. Например, специализированные уличные бра;


  • накладные с датчиком – закрепляются на любой горизонтальной или вертикальной поверхности;


  • консольные – устанавливаются на металлических опорах с помощью консоли – кронштейна Г-образной формы;


  • подвесные – чаще всего размещаются на веранде или в беседках. Благодаря регулировке высоты подвеса, можно добиться оптимальной освещенности локальной зоны или всего пространства;


  • грунтовые (ландшафтные) – интересное решение для подсветки ландшафта и дорожек. Светильники с корпусом в форме стержня, имеющего заостренное окончание, просто втыкаются в землю. Много моделей с питанием от аккумуляторов, заряжаемых от солнечных панелей;


  • встраиваемые – монтируются заподлицо в массив дорожек, лестниц и скамеек. Защищаются от повреждений прочным стеклом или решеткой;


  • стоечные – напоминают классические уличные фонари. Установка уличного светильника производится на специально подготовленное основание или фундамент;


  • архитектурные – располагаются на фасаде здания для подсветки отдельных элементов экстерьера;


  • наружные светодиодные украшения – применяются для праздничного оформления дома и участка. Например, гирлянды, сетки, белт-лайт;


  • прожекторы – используются для основного, охранного и декоративного освещения. Отличаются сфокусированным световым потоком и большой дальностью действия. Выпускаются модели со встроенным датчиком.

2. По типу источника света

Светодиодные источники практически вытеснили конкурентов, проигрывающих им по всем характеристикам. Светодиодная продукция выгодно отличается минимальным энергопотреблением, высокой светоотдачей, возможностью выбора цветовой температуры, долговечностью эксплуатации:

  • led лампы;
  • матрицы на светодиодах;
  • светодиодные ленты и дюралайт.

3. По классу защиты

Для наружной установки рекомендуются осветительные приборы с классом защиты IP65 и выше. В этом случае гарантируется защищенность светотехнического оборудования от осадков, пыли и грязи.


Выбор способа укладки кабеля

Наиболее просто проложить кабель к светильникам, расположенным на фасаде дома и веранде. В зависимости от материала стен выбирается скрытая прокладка в штробе либо открытая – в пластиковом кабель-канале и коробе.


Способ прокладки кабельных линий до осветительных устройств на околодомовой территории выбирается исходя из особенностей ландшафта и застройки. На практике применяются два способа:


1. Под землей

Кабель прокладывается в траншее глубиной 0,7 метра (требование ПУЭ). На дно насыпается песок слоем примерно 0,1 метра. Сверху без натяжения укладывается кабель в защитной трубе, который засыпается песком и грунтом. Далее засыпка трамбуется.



Для защиты можно использовать различные модели гофрированных труб из ПВХ или полиэтилена низкого давления (ПНД). Эти материалы отличаются высокой прочностью, гибкостью, а также не распространяют горение. Очень удобны трубы, оснащенные зондом, позволяющим быстро протянуть кабельную линию любой длины.


2. По воздуху

Данный вариант привлекает минимумом трудозатрат и простотой монтажных работ. Возможно использование обычного или самонесущего кабеля со встроенным металлическим тросиком. Обычный кабель закрепляется стяжками на предварительно подвешенном стальном тросе.


Выбор датчиков движения

Сенсоры движения позволяют автоматизировать процесс включения фонарных уличных светильников и сэкономить на расходе электроэнергии. Возможен выбор датчиков, работающих по различному принципу:

  • инфракрасные – реагируют на изменения инфракрасного (теплового) излучения, которое улавливается специальными линзами. Калибруются на объекты разных размеров, что исключает их срабатывание на домашних животных;
  • ультразвуковые – сканируют пространство звуковыми волнами, которые не различимы человеческим слухом. Срабатывают в случае изменения частоты принимаемого сигнала при его отражении от движущегося человека;
  • радиоволновые – работают наподобие радиолокатора, излучая электромагнитные волны и фиксируя изменение частоты при отражении ЭМ-волны от подвижного объекта.

Можно устанавливать датчики освещенности, реагирующие на изменение уровня естественного света. Пользователь задает требуемый порог срабатывания при помощи регулятора. Осветительные приборы на улице автоматически включаются с наступлением сумерек и отключаются с восходом солнца.

Какие материалы понадобятся?

Монтаж наружного освещения требует предварительной подготовки электротехнической продукции и материалов. Приведем примерный перечень:

  • электрокабель – ВВГнг, NYM, ВБбШв для подземной прокладки или СИП, ВВСГ – для воздушной;
  • гофротруба ПВХ/ПНД;
  • трос стальной;
  • кабель-канал/короб из негорючего пластика;
  • автоматы в электрощит;
  • выключатели клавишные;
  • распределительные коробки;
  • муфты соединительные;
  • клеммные колодки и наконечники;
  • изолента.

Монтаж уличных светильников: основные этапы

Подготовительные работы
  1. подбор моделей и количества светильников по характеристикам и дизайну;
  2. выбор мест установки осветительных приборов;
  3. выбор способа прокладки электрокабелей;
  4. разметка кабельных трасс с учетом рельефа местности и измерение их длин;
  5. рытье траншей/подвеска опорных тросов;
  6. закупка материалов.
Расчеты

Требуется рассчитать мощность энергопотребления по каждой линии уличной осветительной системы. На основе этих данных выполняется расчет и выбор питающих автоматов, устройств УЗО, переключателей, сечения кабельных жил.

Создание схемы подключения уличного освещения

При самостоятельном проектировании уличной осветительной системы необходимо подготовить ее функциональную схему. Схемное решение можно нарисовать от руки или выполнить в графическом редакторе. На чертеже требуется отобразить точки размещения осветительных устройств, подключение уличных светильников, кабельные трассы, места установки выключателей, распределение линий электропитания по автоматам в щитке.



Установка опор под светильники

Опоры понадобится устанавливать только для размещения крупногабаритных светодиодных фонарей, например, консольных. Следует соблюдать алгоритм производства работ:

  1. рытье ямы под фундамент глубиной 0,6-0,7 метра;
  2. подготовка деревянной опалубки;
  3. установка металлического анкера для крепления опоры и пластиковой трубы для ввода кабеля электропитания;
  4. заливка бетона;
  5. монтаж опоры на анкерном креплении.

    Монтаж уличных светильников своими руками

    Важные требования к монтажу:

    1. нельзя прокладывать электропитающие линии под основаниями зданий;
    2. расстояние от траншеи до фундамента должно составлять не менее 0,6 метра;
    3. при параллельной укладке нескольких кабелей нужно обеспечить их разнесение на 0,1 метра;
    4. кабельная трасса должна проходить не ближе 2 метров от деревьев;
    5. дистанция кабельной линии до труб канализации и водопровода должна быть не менее 1 метра, а до газовой трубы – 2 метра;
    6. пересечение кабелей в траншеях допускается при соблюдении дистанции в 0,5 метра;
    7. подземные соединения кабелей необходимо выполнять только посредством специальных муфт;
    8. соединения проводов скрутками не допускаются, следует использовать специальные клеммники.

      Подключение системы уличного освещения к питанию

      При подключении электропитания необходимо учитывать требования ПУЭ, глава 6.3. «Наружное электрическое освещение»:

      1. электропитание уличных светильников должно осуществляться по самостоятельным линиям;
      2. допускается использование дополнительно прокладываемого фазного и общего нулевого провода электрической сети населенного пункта;
      3. светильники могут питаться от вводного устройства дома;
      4. охранное освещение по инструкции рекомендуется запитывать по отдельной линии;
      5. подключение светильников наружного освещения на входе в здание рекомендуется выполнять к системе внутреннего освещения.



        Нужна ли автоматика?

        Автоматическое управление наружным освещением постепенно заменяет традиционные выключатели благодаря удобству и уменьшению потребления электроэнергии. Установка освещения на улице, дополненного датчиками движения и освещенности, позволяет не беспокоиться о своевременном включении/выключении светильников. Ведь частой причиной перерасхода электричества является элементарная забывчивость – свет остается включенным на продолжении всего дня. Например, нет смысла оставлять охранное освещение включенным на всю ночь, если по срабатыванию датчика включается прожектор на том участке, где зафиксировано движение. Много возможностей дает установка электронного модуля с таймером времени. Можно программировать расписание работы как одного, так и целой группы осветительных приборов. Разумеется, понадобится приобрести не только датчики, таймер и фотореле, но и дополнительные устройства, такие как блок контроллера и панель управления.


        Максимальным функционалом обладает комплексная система «Умный дом», которая позволяет автоматизировать, в том числе и уличное освещение. Для настройки функций и передачи команд можно использовать как системные устройства, так и смартфон. Причем доступ к системе не ограничен расстоянием. Достаточно войти в домашнюю сеть Ethernet по каналу, предоставляемому мобильным оператором.

        Основные правила безопасности

        При выполнении монтажа своими руками важно соблюдать правила электробезопасности и технологию выполнения электромонтажных работ на объекте. Перед началом выполнения земляных работ следует убедиться, что намеченные траншеи и ямы под фундамент будут расположены на нормированном расстоянии от газопровода, водопровода, канализации.


        Перед установкой светотехнического оборудования следует отключить автоматический выключатель в электрощите и убедиться в отсутствии напряжения при помощи тестера. На автомат нужно повесить табличку «Не включать». Все соединения необходимо выполнять трехжильным электрокабелем: фаза, ноль, земля. Обязательно заземление корпуса светильника проводом с соответствующей маркировкой. По завершении монтажных работ требуется измерить сопротивление заземления, «фаза-земля» и «ноль-земля» мегаомметром.


        Коммутационные устройства и кабельную продукцию следует выбирать только на основе электротехнических расчетов. Не допускается соединение кабелей наружной прокладки посредством скруток и клеммников. Необходимо применять специальные муфты с требуемым типом изоляции.




        Наружное освещение амортизационная группа \ Акты, образцы, формы, договоры \ Консультант Плюс

        ]]>

        Подборка наиболее важных документов по запросу Наружное освещение амортизационная группа (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

        Судебная практика: Наружное освещение амортизационная группа Открыть документ в вашей системе КонсультантПлюс:
        Подборка судебных решений за 2016 год: Статья 19 «Наружная реклама и установка рекламных конструкций» Федерального закона от 13.03.2006 N 38-ФЗ «О рекламе»
        (В.Н. Трофимов)Суд счел, что суд нижестоящей инстанции обоснованно отказал обществу в удовлетворении требования о признании недействительным предписания комитета по рекламе администрации города о демонтаже рекламной конструкции общества (двухсторонней консоли на световой опоре), размещенной в отсутствие договора на установку и эксплуатацию рекламной конструкции и соответствующего разрешения. При этом суд пришел к выводу, что суд правомерно отклонил довод общества о том, что световые опоры не являются объектами недвижимого имущества, в связи с чем разрешение на размещение на них рекламных конструкций не требуется. По мнению суда, суд верно указал, что Закон о рекламе допускает размещение рекламных конструкций как на недвижимом, так и на движимом имуществе. Опора линии электропередачи является конструктивным элементом линии электропередачи и самостоятельного практического применения не имеет. Постановлением Правительства РФ от 01.01.2002 N 1 «О Классификации основных средств, включаемых в амортизационные группы» линия электропередачи отнесена к группе «сооружения». Поскольку опоры линии наружного освещения относятся к категории «сооружения», а ст. 19 Закона о рекламе устанавливает, что распространение наружной рекламы осуществляется с использованием, в т.ч., сооружений, всякое размещение рекламных конструкций на опорах линии электропередачи подпадает под действие ст. 19 Закона о рекламе и не относится к исключениям, предусмотренным в ч. 23 ст. 19 Закона.

        Статьи, комментарии, ответы на вопросы: Наружное освещение амортизационная группа

        Что такое умный уличный фонарь?

        Интеллектуальный уличный фонарь — это прибор общественного освещения, в котором используются такие технологии, как камеры, светочувствительные фотоэлементы и другие датчики, обеспечивающие функции мониторинга в режиме реального времени. Этот тип системы освещения, также называемый адаптивным освещением или интеллектуальным уличным освещением , признан важным шагом в развитии умных городов.

        В дополнение к тому, что города смогут обеспечить надлежащее количество уличного освещения в соответствии с местными условиями, установка интеллектуального освещения поможет повысить удовлетворенность граждан безопасностью и безопасностью, а также позволит муниципалитетам значительно сэкономить на энергопотреблении и обслуживании систем освещения.Кроме того, инфраструктура наружного освещения будет служить основой для ряда приложений Интернета всего (IoE), таких как мониторинг погоды, загрязнения и трафика.

        По данным ABI Research, поскольку муниципалитеты переходят от традиционного освещения к светодиодам (LED), около 20% этой технологии можно считать умной благодаря интеграции с системами управления освещением. Однако ABI прогнозирует, что к 2026 году системы централизованного управления будут подключены к более чем двум третям новых установок светодиодного уличного освещения.

        Как работают умные уличные фонари

        Технология интеллектуальных уличных фонарей может различаться в зависимости от их функций и требований, но обычно она включает комбинацию камер и датчиков. При использовании на стандартных уличных фонарях эти устройства могут обнаруживать движение, что обеспечивает динамическое освещение и затемнение. Это также позволяет соседним приборам взаимодействовать друг с другом. При обнаружении пешехода или автомобиля все окружающие огни будут светиться ярче, пока не перестанет фиксироваться движение.

        Дополнительные возможности интеллектуальных уличных фонарей могут потребовать дополнительных технологий, таких как датчики изображения, сейсмические датчики, датчики звука, динамики, датчики обнаружения погоды и воды, а также беспроводные передатчики.

        После установки интеллектуальных уличных фонарей большинство поставщиков предлагают программное обеспечение, которое может помочь городам отслеживать и управлять технологией. Это программное обеспечение также можно использовать для сбора любых данных, собранных уличными фонарями, и настройки их функций, таких как время затемнения.

        У.Федеральное управление автомобильных дорог Юга опубликовало рекомендации по внедрению интеллектуальных уличных фонарей государственными учреждениями.

        Характеристики умных уличных фонарей

        Хотя функции интеллектуальных уличных фонарей зависят от конкретной технологии, используемой градостроителями, примеры общих функций включают следующее:

        • динамическое управление освещением на основе обнаружения движения;
        • экологический и метеорологический мониторинг;
        • цифровых вывесок, которые могут обновляться по мере необходимости, например правила парковки или предупреждения об авариях;
        • управление парковкой, например, оповещение должностных лиц о незаконно припаркованных транспортных средствах или водителей открытых пространств;
        • расширенная сотовая и беспроводная связь;
        • управление трафиком с помощью потоков данных в режиме реального времени, которые отслеживают заторы и скорость; и
        • автоматическое экстренное реагирование в случае аварии или преступления.

        Преимущества умных уличных фонарей

        Внедрение интеллектуальных систем уличного освещения дает следующие преимущества:

        • снижение затрат на электроэнергию и использование благодаря гибкому управлению диммированием;
        • повышение удовлетворенности пешеходов за счет улучшения мер безопасности;
        • снизил затраты на ремонт и техническое обслуживание благодаря программному обеспечению для мониторинга;
        • снижает выбросы углерода и световое загрязнение;
        • увеличенный срок службы лампы и более короткое время реакции на перебои;
        • улучшенное архитектурное планирование на основе реальных моделей трафика и информации; и
        • дополнительные возможности получения дохода, такие как аренда стоек для цифровых вывесок или других услуг.

        Недостатки умных уличных фонарей

        Несмотря на долгосрочную ценность модернизации сетей освещения, есть несколько проблем. Хотя умные уличные фонари со временем экономят деньги, первоначальные вложения являются большими. Затраты на уличное освещение могут составлять более 40% затрат города на электроэнергию, хотя переход от галогенных к базовым светодиодным светильникам дает мгновенную экономию до 80%.

        Кроме того, существует множество приложений и технологических платформ, поэтому выбор подходящих может оказаться сложной задачей.Отсутствие общих стандартов в сетях также создает проблемы.

        Еще одним препятствием является отсутствие у потребителей знаний об особенностях и преимуществах интеллектуальных уличных фонарей. Наконец, внедрение интеллектуальных уличных фонарей требует соблюдения федеральных норм и правил коммунальных служб.

        Примеры умных уличных фонарей

        Города, инвестирующие в умные уличные фонари, получают прибыль. В то время как Лос-Анджелес получил прирост доходов от SmartPoles, которые предлагают прием Long-Term Evolution (LTE) и экономят энергию, Чикаго может сэкономить 10 миллионов долларов в год на затратах на электроэнергию благодаря четырехлетней инициативе по замене 270 000 городских фонарей светодиодами и интеллектуальное управление.Кроме того, города Испании вложили средства в зеленое уличное освещение, разработав фонарный столб Eolgreen с турбиной, работающей от ветра.

        В Сан-Диего были установлены интеллектуальные уличные фонари с датчиками, которые помогают водителям ориентироваться на свободные парковочные места и предупреждают сотрудников ГАИ о незаконно припаркованных автомобилях. Эти интеллектуальные приспособления могут подключаться к системам, чтобы определять, какие перекрестки наиболее опасны и требуют переделки. Подобные системы могут помочь муниципалитетам регулировать светофоры, отслеживая перекрестки и отмечая, когда движение замедляется, а датчики, подключенные к уличным фонарям, также могут обнаруживать такие звуки, как стрельба, разбитое стекло или автомобильная авария.

        Разработчики программного обеспечения создают приложения, используя данные, собранные сетью уличных фонарей Интернета вещей (IoT). Новые приложения включают одно, которое определяет самый тихий пешеходный маршрут; «цифровая трость» для использования данных о трафике и местоположении, чтобы помочь слабовидящим людям перейти улицу; приложение, которое позволяет водителям грузовиков с едой находить места со свободными парковочными местами и интенсивным пешеходным трафиком; и приложение для выявления интересных событий в режиме реального времени.

        Уличное освещение | Решения | освещение | Электромонтажные работы | Бизнес

        Политика качества Panasonic

        «Качество — главный приоритет» всегда было нашей основной политикой, и мы стремимся продолжать предоставлять качественные решения.

        • Бизнес в гармонии с обществом и окружающей средой
        • Обеспечение потребителей максимальным удовлетворением и чувством безопасности

        Расширенные функции Panasonic


        • Повышение видимости
        • Техническое обслуживание стало проще
        • Яркая дорога с низким энергопотреблением
        • Легкий пульт дистанционного управления

        Базовое проектное предложение по освещению

        Городской район / Пригород

        Умный уличный фонарь
        Умные уличные фонари

        подходят для районов, где требуется централизованная система управления, настройка автоматического затемнения и система мониторинга энергопотребления.

        Сельская местность

        Солнечный уличный фонарь

        Солнечные уличные фонари подходят для неэлектрифицированных районов, таких как отдаленная провинция, лес, горная местность и т. д.

        Убрань/Пригород/Сельская местность

        Стандартный уличный фонарь
        Товары

        Интеллектуальное решение для уличного освещенияУмная система уличного освещения

        1 Гибридная система связи

        Уличные фонари являются гибкими и могут использовать различные перечисленные системы связи;
        GSM, RF-GSM и PLC-GSM.

        Интеллектуальная система GSM
        • Идеально подходит для проектов с 10 или менее светильниками.
        • Светильники должны находиться в местах с сильным сигналом.
        • Нет необходимости в контроллере панели.
        Смарт-система RF
        • Более эффективный для группировки,
          1 концентратор может контролировать до 200 светильников.
        • Может работать в местах со слабым или нестабильным сигналом GSM, таких как метро, ​​подземный переход, туннель и т. д.
        • Оснащен функциями измерения и управления на панели концентратора.
        ПЛК Smart System
        • Более эффективен для группировки проводов.
          1 концентратор может управлять до 200 светильников. Подходит для всех типов улиц.
        • Может работать в местах со слабым или нестабильным сигналом GSM из-за использования кабеля питания для связи.

        2Дистанционное управление и мониторинг

        Подключив уличные фонари к этой гибридной системе связи,
        пользователи могут управлять работой уличного освещения из удаленного района.

        • CiCAMS
          (City Connected Asset Management System)
        • Потребление энергии
          Мониторинг
        • Автоматическое затемнение
          Настройка

        3Модернизация светильников в интеллектуальную систему уличного освещения

        Применение
        Подходит для установки со стандартным уличным и ландшафтным освещением.
        Особенность
        Позволяет управлять и контролировать стандартное уличное и ландшафтное освещение с помощью CiCAMS *.

        *CiCAMS = City Connected Asset Management System

        Система связи

        Солнечная система уличного освещенияВысокая производительность системы светодиодов, аккумуляторов и солнечных панелей

        Линейка продуктов
        • Серия PRO
        • Серия ЭКО
        • Раздельная серия
        Краткие характеристики
          Серия PRO Серия ЭКО Раздельная серия
        Линейка мощности 15, 20, 30, 40, 50, 60 20, 30, 40, 50, 60 40, 60, 70, 80, 90, 100
        лм/Вт 180 150 150-180
        Основные характеристики
        • Предлагается как интеллектуальный, так и стандартный тип.
        • Оснащен датчиками движения для обнаружения движения вокруг уличных фонарей.
        • Оснащен 4 режимами программ затемнения. Можно выбрать режим с помощью пульта дистанционного управления.
        • Использует батарею LiFePO4 и монокристаллическую солнечную панель для максимальной производительности.

        Standard Street LightШирокая линейка продуктов для адаптации к любой ситуации на улице

        Линейка продуктов
        • Серия S3
        • Серия Эво
        • Серия НЕО
        • SP Уличный фонарь
        Краткие характеристики
          Серия S3 Серия Эво Серия НЕО SP Уличный фонарь
        Линейка мощности 10, 20, 30, 40, 60, 90, 120, 150 40, 60, 90, 120, 150 10, 20, 30, 40, 60 30, 60, 90, 120
        лм/Вт 140-150 130 120-125 120-125
        Особенности 1.Автоматическое затемнение
        2. Готов к Смарт *
        1. Автоматическое затемнение
        2. Готов к смарт

        *Подходит для Smart Image (серия S3)

        Сравнительная таблица Mercury и LED

        По вопросам содержания
        обращайтесь по указанному ниже адресу.

        контакт

        Бизнес / Электромонтажные работы / освещение

        Интеллектуальные системы уличного освещения и опоры «умного города»

        Являясь неотъемлемой частью городской инфраструктуры, уличное освещение способствует безопасности дорожного движения.Огромное количество огней, необходимых для полного освещения дорожной системы, создает острую потребность в решениях по освещению, которые были бы как можно более экономичными, но в то же время обеспечивали бы улучшенную визуальную среду, обеспечивающую точную и удобную видимость в темное время суток. Это, в свою очередь, способствовало разработке интеллектуальных систем управления освещением и энергопотреблением, которые позволяют осветительным приборам работать автономно, используя различные алгоритмы прогнозирования, основанные на астрологическом календаре, фотоконтролях или детекторах движения.Внедрение интеллектуального уличного освещения с центральной системой управления (CMS) через беспроводные и проводные сети дополняет набор возможностей, позволяющих экономить энергию и улучшать качество освещения.

        Светодиодное уличное освещение

        Индустрия освещения претерпевает радикальные преобразования, вызванные технологическими достижениями в твердотельном освещении (SSL) на основе технологии светодиодов (LED). Светодиод преобразует электрическую энергию в энергию света за счет излучательной рекомбинации электронов и дырок, высвобождаемых из противоположно легированных слоев полупроводникового соединения.Полупроводниковое устройство отличается высокой эффективностью настенной розетки и долгим сроком службы. Работая в твердом состоянии, а не возбуждая газообразную среду или нагревая нить накала, светодиоды обеспечивают надежность систем уличного освещения, которые подвергаются повторяющимся вибрациям на дорогах. Все эти функции обеспечивают значительную экономию энергии и затрат на техническое обслуживание при использовании светодиодного уличного освещения и, следовательно, значительно лучшую окупаемость инвестиций по сравнению с традиционными системами освещения.

        В отличие от традиционных источников света (например, люминесцентных и газоразрядных), которые создают ряд проблем в отношении управления освещением, светодиоды представляют собой устройства, управляемые током, которые мгновенно реагируют на изменения входной мощности. Этот уникальный атрибут позволяет создавать профили плавного затемнения и программировать сцены динамического освещения для светодиодных уличных фонарей. Полупроводниковая природа светодиодов способствует цифровой трансформации уличного освещения. Возможность беспрепятственного управления светодиодами с помощью электронных логических схем или процессоров открывает двери для широкого спектра интерактивных возможностей, которые устраняют разрыв между цифровым и физическим миром.

        Управление освещением

        На самом базовом уровне уличные фонари объединены в сеть и адресуются по группам или по отдельности, что позволяет осуществлять удаленную настройку, управление и мониторинг. Сетевая система управления обычно состоит из CMS (иногда называемой станцией управления), одного или нескольких шлюзов, контроллеров, а также других оконечных устройств. CMS — это централизованная платформа, работающая в облаке или на локальном сервере. Такая обычная CMS уличного освещения собирает и сохраняет данные уличного освещения с помощью регистратора данных.Графический пользовательский интерфейс (GUI) создается пользовательским веб-приложением для помощи в дистанционном управлении, настройке и мониторинге уличного освещения.

        Контроллер уличного освещения предназначен для выдачи команд для управления драйвером светодиодов и, следовательно, работой светодиодов на основе модели управления и обратной связи с датчиками. Обычные контроллеры настроены на реализацию предварительно запрограммированного поведения или режима работы. Контроллер будет включать/выключать свет или регулировать интенсивность светового потока в соответствии с заданными пользователем настройками, тем самым максимально повышая эффективность отдельного элемента оборудования.Контроллер может быть реализован либо с использованием простой схемы управления, которая воздействует на входные сигналы датчика, либо с помощью процессора, состоящего из одного или нескольких запрограммированных микропроцессоров и связанных схем. Контроллер устанавливается внутри мачты или внутри светильника.

        В случае, если уличный фонарь не может напрямую подключиться к CMS, шлюз может переадресовать связь между CMS и фонарем. Шлюз оснащен технологиями и механизмами, необходимыми для преобразования информации между различными протоколами, такими как BACnet в DALI или DMX512 в 0–10 В постоянного тока.Шлюз может обмениваться данными с несколькими контроллерами уличного освещения и может реализовывать возможности пограничной аналитики. Шлюз может включать в себя, например, транслятор протокола, часы реального времени, приемопередатчик, память, порт Ethernet, изолятор сбоев и т. д.

        Терминальные устройства могут быть датчиками, которые определяют определенные характеристики окружающей среды и передают их контроллеру уличного освещения. Терминальные устройства также могут быть электронными схемами, взаимодействующими с контроллером с заранее запрограммированными последовательностями.Фотоэлемент обычно интегрируется в систему наружного освещения для обеспечения фотоконтроля от заката до рассвета. Датчики движения, такие как пассивные инфракрасные (PIR) датчики, микроволновые датчики и ультразвуковые датчики, могут использоваться для изменения состояния света при обнаружении движения. Датчики обеспечивают освещение по требованию, а таймеры и астрономические часы позволяют управлять освещением по заранее заданному графику. Оконечные устройства монтируются на светильниках или опорах уличного освещения. Они могут работать как автономное решение или использоваться в сочетании с сетевой системой.

        Удаленное подключение обычных систем управления уличным освещением обеспечивается проводными или беспроводными коммуникационными сетями, включая Ethernet, ПЛК, сотовые сети 2G/3G/4G и проприетарные радиочастотные системы. В целом, ограниченное количество приложений и средств управления не требует большой нагрузки на коммуникационную сеть. Таким образом, надежность сети и низкая стоимость эксплуатации имеют приоритет при оценке коммуникационной технологии.

        Интеллектуальное уличное освещение

        Идея добавления элементов управления и подключения к уличным фонарям изначально была вызвана необходимостью автоматизации основных элементов управления освещением, таких как включение/выключение и затемнение, а также обеспечения возможности записи и регистрации данных рабочих параметров и нештатных ситуаций.Растущая тенденция к использованию интеллекта и сетей для устранения неэффективности операций способствовала созданию более сложных алгоритмов управления освещением и расширению сети уличных фонарей. Усовершенствованное управление освещением позволяет городским менеджерам автоматизировать важные, но трудоемкие задачи, открывать новые операционные данные, обеспечивать более адаптивное освещение и обеспечивать значительную экономию средств. Технологии беспроводной связи развиваются, чтобы удовлетворить требования масштабируемости и функциональной совместимости для работы с большим количеством географически разбросанных уличных фонарей.

        Интеллектуальные системы уличного освещения обеспечивают сложный пользовательский интерфейс и расширенные функции диммирования и планирования. Интеграция элементов управления, датчиков и возможности подключения позволяет интеллектуальным уличным фонарям формировать самоадаптирующуюся распределенную сеть, которая адаптирует уличное освещение к изменяющимся условиям на дороге. Контроллер освещения можно запрограммировать на работу уличного освещения в различных режимах в зависимости от трафика, времени и факторов окружающей среды. Беспроводной радиомодуль контроллера обычно работает в ячеистой сети.Топология ячеистой сети обеспечивает высокий уровень надежности, позволяя каждому узлу освещения связываться со своим соседом и, таким образом, обеспечивая более одного пути через сеть для любого беспроводного канала.

        Адаптивное освещение по запросу активируется сенсорным модулем и будет реагировать только на действия человека, например пешеходам, велосипедистам и автомобилям. Другие сенсорные устройства используются для обнаружения и измерения переменных окружающей среды и состояния системы. Шлюз, поддерживающий многоадресную рассылку, собирает данные от уличных фонарей в своей сети и отправляет информацию в CMS, где данные анализируются и обрабатываются.Сетевой сервер сопоставляет события с действиями и триггерами, которые затем передаются шлюзом на контроллеры уличного освещения. Шлюз подключается к CMS с помощью решения для проводной или беспроводной связи. CMS предоставляет защищенное пользовательское веб-приложение на различных настольных рабочих станциях и мобильных устройствах.

        Интернет вещей (IoT)

        Настоящая революция происходит, когда светодиодное уличное освещение сочетается с Интернетом вещей (IoT). Помимо возможностей для расширенного управления освещением, добавление подключения к уличным фонарям через Интернет-протокол (IP) и расширение сенсорных возможностей светодиодных светильников способствовало созданию широкого спектра инновационных приложений, которые меняют способ взаимодействия людей с окружающей средой.Интернет вещей соединяет физический и цифровой миры за счет использования интеллектуальных устройств, которые могут собирать или передавать информацию. Интернет вещей — это не одна технология. Это сочетание датчиков, устройств, сетей и программного обеспечения, которые работают синергетически для извлечения знаний и практических идей и превращения их в реальную рентабельность инвестиций. Благодаря Интернету вещей объекты реального мира подключаются к Интернету и взаимодействуют друг с другом, мобильными и веб-приложениями. При этом эти связанные «вещи» становятся интеллектуальными устройствами, которые могут создавать, передавать, собирать, анализировать или воздействовать на информацию.

        IoT приносит значительные преимущества уличному освещению. Генерируемые датчиками данные обеспечивают всестороннюю осведомленность о сети и обратную связь в реальном времени, которую можно использовать для оптимизации управления и повышения эффективности систем уличного освещения. Программные приложения, предоставляемые платформами IoT, позволяют администраторам удобно отслеживать, управлять и программировать ряд сложных, срочных инструкций по диммированию. Усовершенствованное управление освещением предоставляет широкий спектр функций управления и позволяет удаленно создавать пользовательские сцены по зонам, расписанию или действиям.Активный мониторинг, измерение и управление узлами освещения обеспечивают автоматическую идентификацию и создание отчетов о неисправностях ламп, а также прогнозирование и упреждающее планирование технического обслуживания. Комбинация сенсорных технологий, аналитических подходов, программных платформ и вычислительной мощности способствует критически важной динамике, такой как масштабируемость, функциональная совместимость, безопасность, внутренняя интеграция, обновления микропрограмм и программного обеспечения.

        Светодиодное уличное освещение

        призвано сыграть важную роль в Интернете вещей. Уличные фонари повсеместно присутствуют в городских районах и большинстве сельских жилых домов.Расположенные через каждые 30 — 80 м практически вдоль каждой дороги и улицы, приподнятые источники света имеют несущую конструкцию и подвод электроэнергии. Эти функции делают сети уличного освещения доступной и географически выгодной платформой для развертывания устройств IoT. Уличное освещение с поддержкой Интернета вещей не только позволяет реализовать сложные стратегии освещения и обеспечивает дополнительную экономию энергии, но и создает магистральную сеть, которая поддерживает ряд приложений «умного города».

        Умные города

        Под «умным городом» понимается городская среда, в которой используется технология IoT для эффективного управления городскими активами и ресурсами, тем самым улучшая его пригодность для жизни, устойчивость и возможности подключения.Используя распределенную сеть интеллектуальных узлов, можно собрать огромное количество данных, чтобы получить ценную информацию о том, как работает город. Чтобы реализовать обещание умного города, требуется общегородская инфраструктура с доступом к источникам питания, элементам управления и связи, которая может размещать широкий спектр датчиков и устройств IoT. Сети уличного освещения предлагают такую ​​инфраструктуру для развертывания интеллектуальных устройств в городских районах. Множество приложений умного города выигрывают от использования одной и той же сетевой инфраструктуры для уличного освещения.

        Управление дорожным движением

        Интеллектуальные системы управления дорожным движением

        используют аналитику трафика, собранную счетчиками трафика и классификаторами, для оптимизации потока транспортных средств и пешеходов. Динамическое взаимодействие между датчиками дорожного движения и светофорами позволяет адаптировать светофорное освещение к уровням заторов, погодным условиям, авариям или другим событиям, которые могут повлиять на транспортный поток.

        Управление парковкой

        Датчики свободных мест для парковки, установленные на фонарных столбах, отслеживают занятость парковочных мест и информируют центр управления, который затем может направить транспортное средство на свободное место.Эту технологию также можно использовать для мониторинга транспортных средств на предмет нарушений правил парковки и выставления счетов водителям за время парковки.

        Экологический мониторинг

        Датчики окружающей среды

        отслеживают изменения качества воздуха, атмосферных условий, погодных условий и температуры. Эти устройства используют коммуникационное оборудование в уличных фонарях для отправки данных на платформу IoT и выдачи предупреждений о неблагоприятных погодных условиях, чтобы предупредить людей об аномальных климатических условиях или потенциальных опасностях, таких как быстро движущиеся торнадо или лесные пожары.

        Борьба с преступностью

        Уличные фонари, оснащенные IP-камерами и звукозаписывающими устройствами, позволяют органам безопасности записывать, просматривать и отслеживать действия в районах, подверженных авариям, и районах с высоким уровнем преступности.

        Публичные сообщения/цифровые вывески

        Сеть уличного освещения может использоваться в качестве общественной информационной сети путем включения цифровых рекламных щитов и громкоговорителей для оповещения о тревоге и в рекламных целях.

        Коммуникационная инфраструктура

        Точки беспроводного доступа и базовые станции малых сот могут быть установлены на фонарных столбах для улучшения широкополосного подключения и поддержки сетей 5G соответственно.

        Умные уличные фонари

        Что такое умный уличный фонарь? От управления, основанного на планировании времени, через адаптацию, основанную на активации датчиков, до интеллектуальных сетевых систем, концепция интеллектуального уличного освещения постоянно развивается. На данный момент умный уличный фонарь можно определить как интеллектуальную систему наружного освещения, которая учитывает контекст своей среды и может подключаться, взаимодействовать и взаимодействовать с другими беспроводными взаимосвязанными интеллектуальными устройствами и центральной платформой.В контексте IoT интеллектуальный уличный фонарь или интеллектуальный столб — это конечный узел для устройств IoT с функциями обнаружения, активации, идентификации, управления или мониторинга. Объединение осведомленности и коммуникаций в режиме реального времени в рамках IoT приводит к беспрецедентной управляемости, которая позволяет муниципалитетам и государственным службам раскрыть весь потенциал энергосбережения светодиодного уличного освещения. В то же время уличные фонари и опоры электропередач становятся активами Интернета вещей, которые могут поддерживать широкий спектр инициатив «умного города», используя их повсеместное покрытие в городских районах и доступ к электроснабжению и подключению.


        Топология интеллектуального уличного освещения от Huawei Technologies Co., Ltd.

        Архитектура IoT для интеллектуального уличного освещения

        Умные уличные фонари вносят свой вклад в уровень восприятия архитектуры IoT, который также включает уровни сети, транспорта, промежуточного программного обеспечения и приложений. Уровень восприятия — это физический уровень, который занимается идентификацией и сбором информации об объектах физической среды. Сетевой уровень — это уровень передачи, который соединяет вещи вместе и обрабатывает IP-адресацию для устройств IoT и маршрутизацию IP-пакетов.Транспортный уровень предназначен для организации надежной доставки пакетов данных между адресуемыми узлами и обеспечения безопасности приложений и служб, построенных поверх протокола TCP или UDP. Уровень промежуточного программного обеспечения — это уровень обработки, который хранит, анализирует и обрабатывает данные, поступающие с транспортного уровня. На прикладном уровне данные превращаются в ценность. Он определяет и предоставляет различные приложения для управления и мониторинга различных аспектов системы IoT.

        Что делает уличные фонари с поддержкой IoT по-настоящему умными, так это не только интеграция элементов управления и датчиков.Не менее полезными являются возможности этих IoT-устройств обмениваться данными по беспроводным или проводным сетям, а также извлекать знания и полезные идеи из детализированных, сгенерированных машиной данных. Эти способности можно перегнать в «Общение» и «Платформа». Датчики, исполнительные механизмы, приемопередатчики, шлюзы, маршрутизаторы, встроенные системы, вычислительные серверы и другое оборудование и устройства IoT образуют аппаратный строительный блок модели IoT. «Связь» и «Платформа» — два других основных строительных блока модели IoT.

        Платформа Интернета вещей

        Платформу IoT часто называют средой промежуточного программного обеспечения, в которой разработчики приложений могут использовать подмножество ее компонентов и создавать свои приложения уличного освещения IoT. Надежный IoT должен иметь возможность 1) организовывать перемещение данных и обмен информацией между IoT-устройствами и IoT-приложениями, 2) выполнять аналитику данных для уточнения, мониторинга и анализа структурированных и неструктурированных данных и 3) обеспечивать аутентификацию, авторизацию, конфиденциальность. , целостность сообщений, целостность контента и безопасность данных для защиты системы IoT.Платформы Интернета вещей упрощают организацию данных из различных узлов и упрощают обмен данными, поток данных, управление устройствами, поддержку безопасности и запуск приложений. Платформа оптимизирует и автоматизирует управление инфраструктурой во всем стеке IoT для безопасного и надежного взаимодействия, совместной работы и совместного использования ресурсов. Программные компоненты платформы IoT могут располагаться в облаке, локально или размещаться в гибридной модели.

        Технологии связи

        Потенциал интеллектуального уличного освещения может быть раскрыт только тогда, когда устройства IoT смогут обмениваться данными.Коммуникационный блок состоит из сетевого уровня и транспортного уровня. Технология IoT расширяет связь по Интернет-протоколу (IP) с компьютерных сетей на различные типы конечных точек и устройств, соединяя коммуникационные интерфейсы через Интернет и открывая эти «вещи» для интернет-сервисов. Транспортный уровень — это сеансовый уровень, который создает сеансы IoT между приложениями, работающими на двух концах сети. Сетевой уровень — это место, где работает IP и возникает IP-адрес.Это основной уровень коммуникационного блока.

        Для работы на сетевом уровне было разработано множество протоколов и технологий беспроводной связи. Уличное освещение IoT требует подключения в первую очередь на двух уровнях: глобальные сети большой дальности действия с низким энергопотреблением (LPWAN) и беспроводные локальные сети малого радиуса действия (WLAN). Радиорешения IoT на большие расстояния включают NB-IoT, LTE-M, LoRa, Sigfox и Ingenu. Технологии связи малого радиуса действия работают в промышленных, научных и медицинских (ISM) диапазонах и включают ZigBee, Z-Wave, Thread, Bluetooth Low Energy (BLE), Wi-Fi и Li-Fi.

        Рекомендуемые товары

        Вот обзор некоторых заслуживающих внимания продуктов для ознакомления. (Отказ от ответственности: мы не связаны с каким-либо бенефициаром внешних ссылок на продукты в этом списке.) Это постоянно обновляемый список. Мы приветствуем предложения продуктов от тех, кто гордится тем, что создает убедительную ценность своих продуктов. (Владельцы продуктов, перечисленных здесь, имеют право использовать наш значок для продвижения вашего достижения. Добавьте ссылку на эту страницу для проверки списка.)

        Умные уличные фонари Huawei

        Huawei предоставляет решение NB-IoT с индивидуальным управлением, в котором оператор строит и эксплуатирует сети для клиентов. Технология NB-IoT позволяет распределенным уличным фонарям подключаться к сети в любое время для обеспечения крупномасштабного соединения. Это решение освобождает клиентов от строительства и обслуживания сети и обеспечивает высокую надежность. NB-IoT использует единые глобальные стандарты и способствует плавному переходу к 5G.В отличие от таких решений, как PLC, ZigBee, Sigfox и LoRa, в которых рассредоточенные сети создаются клиентами, решение для интеллектуального уличного освещения NB-IoT работает в сетях операторов. Он использует уличные фонари plug-and-play для передачи данных за один переход на выделенную облачную платформу управления. Решение Huawei для уличных фонарей NB-IoT включает в себя устройства мониторинга уличных фонарей, сетевые подключения NB-IoT, центральную платформу IoT и облачную платформу управления операциями. Более четкая структура сети и простой прикладной протокол повышают стабильность и надежность системы, не полагаясь на шлюзы.Платформа Huawei OceanConnect IoT оборудована для координации с сетями NB-IoT для обеспечения доставки команд в режиме реального времени, управления доставкой команд в автономном режиме, периодических и безопасных отчетов о данных и удаленного пакетного обновления устройств. При этом платформа использует вдвое меньше энергии, потребляемой традиционными решениями, и продлевает жизненный цикл устройств.

        Умные столбы Signify BrightSites

        BrightSites от Signify признает, что муниципальные власти ищут способы улучшить свои города, улучшая возможности подключения к Wi-Fi и IoT уже сегодня, чтобы обеспечить преобразование в более интеллектуальный город будущего.Имея это в виду, мы разработали полную линейку интеллектуальных опор, использующих Wi-Fi, IoT, Sigfox, оптоволоконные концентраторы, технологии 4G, 5G и 5G mm LTE. Фонарные столбы BrightSites спроектированы таким образом, чтобы использовать преимущества небольших сот, точек доступа Wi-Fi и новой технологии 5G. Он также обеспечивает инновационный комплексный подход к расширению доступа к мобильным данным для жителей города. Светодиодное освещение Philips — это экономичная и не требующая особого ухода альтернатива традиционному уличному освещению, что важно для городов.Столбы BrightSites доступны разной высоты, цвета и стиля, что позволяет интегрировать их в любой городской пейзаж с оптимальным визуальным эффектом. Некоторые из подключаемых функций, предлагаемых интеллектуальными столбами BrightSites, включают в себя 1) датчики для обеспечения актуального мониторинга окружающей среды, такого как качество воздуха, шум и обнаружение происшествий, и которые собирают данные для принятия решений, которые могут улучшить общую пригодность для жизни в городах. области; 2) камеры, которые могут наблюдать за дорожными условиями, чтобы помочь улучшить транспортные потоки, принять решения о техническом обслуживании и развертывании аварийной бригады; 3) интеллектуальные микрофоны, оснащенные расширенным распознаванием образов, которые могут быть вызваны шумами, связанными с антиобщественным поведением, такими как крики, автомобильная сигнализация, разбитие стекла или даже выстрелы.Затем они автоматически увеличивают яркость света, записывают звук и оповещают экстренные службы, а также 4) отображают экраны, которые могут предлагать важные экстренные сообщения, а также выступать в качестве источника дохода в качестве целевых рекламных щитов.

        Штернберг Освещение IntelliStreets

        IntelliStreets — это интегрированный набор решений, предлагающих возможность видеть, слышать и записывать происходящее на улицах с помощью камер и аудиодатчиков. Единая структура может включать в себя не только энергосберегающий светодиодный светильник, способный регулировать уровни освещенности и беспроводное управление через Интернет, но также содержать надежный динамик, светодиодную систему обмена сообщениями и двустороннюю связь с местной службой безопасности.Тот же самый столб может интегрировать сейсмические, атмосферные, огнестрельные или водные датчики. В нем может быть размещена относительно небольшая камера, способная записывать HD-изображения и видео в дневное время, или использовать инфракрасную технологию, позволяющую «видеть» и записывать в тенях и за листвой, где обычная камера не может. Включение дополнительных цифровых баннеров и вывесок обеспечивает потенциальный поток доходов, который способствует экономической жизнеспособности этих решений. Уведомление RGBA обеспечивает визуальные подсказки в сочетании с динамиком на 360 градусов, чтобы предоставить пешеходам и автомобилистам важную информацию в критических ситуациях.Динамический двусторонний цифровой знак обеспечивает навигацию, направление движения, рекламу, продвижение событий и праздников. Кроме того, система Push Blue обеспечивает гораздо более высокий уровень смягчения угроз для защиты тех, кто находится в опасных ситуациях.

        Система умных столбов Sansi

        Системы умных столбов

        Sansi — это полностью интегрированные системы освещения, которые соединяют информационные и коммуникационные технологии между несколькими сторонами за счет использования реальной системы, данных и датчиков.Умный столб — это кульминация интеграции шести важных технологических функций. Это светодиодное освещение, сбор информации, передача информации, распространение информации, обработка данных и выполнение управления. Эти операционные функции станут важными характеристиками в развитии умных сообществ и городов. Интеллектуальные системы уличного освещения SANSI объединяют управление дорожным движением, инструкции по парковке, транспортный поток, мониторинг транспортных средств, аварийно-спасательные работы, сбор незаконных улик и сетевые системы транспортных средств, а также передают данные о наземном движении в командный центр в режиме реального времени для анализа и обработки.Система обладает всеми необходимыми функциями для наблюдения за потоком людей, безопасностью людей, охраной, дорожным движением и может обеспечивать раннее и оперативное оповещение в чрезвычайных ситуациях. Мультимедийные устройства, загруженные в систему Smart Pole, могут публиковать рекламу общественных услуг, рекламные видеоролики предприятий, различные рекламные объявления, информацию об услугах удобства и т. д.

        Решения для уличного освещения Smart City

        обзор

        Интеллектуальное уличное освещение с беспроводной безопасностью и масштабируемостью


        Почему умное уличное освещение?


        Уличное освещение оказывает существенное влияние на безопасность городов, экономику и то, как горожане живут в своем городе.Однако энергия, потребляемая для уличного освещения, является крупным расходом. По данным Всемирного банка, она составляет до 65 % затрат города на электроэнергию и 10 % его общего бюджета. Спрос на освещение значительно растет из-за быстрой урбанизации, что требует еще больше энергии и денег, если только не будут развернуты более умные решения для снижения затрат.

        Что такое умное уличное освещение?

        Интеллектуальное уличное освещение сочетает в себе энергоэффективные светодиодные светильники с длительным сроком службы, датчики и беспроводную связь.Города могут удаленно управлять, отслеживать и контролировать освещение на дорогах, улицах, парках и площадях с помощью единой панели управления.

        Светильники

        могут автоматически включаться и выключаться или приглушаться в зависимости от уровня естественного освещения. Светильники с датчиками движения включаются автоматически при приближении человека или транспортного средства. Несчастные случаи могут отменить расписание включения света в аварийной зоне.

        Интеллектуальное уличное освещение обычно охватывает большие городские районы с плотной сетью светильников с питанием от сети.Это также обеспечивает надежную инфраструктуру для других возможностей IoT, таких как умные мусорные баки, парковочные счетчики и датчики качества воздуха.

        Преимущества умного уличного освещения

        Умное уличное освещение дает городам ряд преимуществ:

        • Светодиодное освещение снижает потребление энергии до 70% по сравнению с традиционными светильниками. При улучшении автоматизированного интеллектуального управления освещением можно достичь общей экономии энергии до 80%, что позволяет городам снизить эксплуатационные расходы и выбросы углекислого газа.
        • Повышает эффективность обслуживания и распределения ресурсов за счет автоматического уведомления о неисправных светильниках и заказа своевременных ремонтных работ.
        • Обеспечивает автоматическое дистанционное управление освещением и планирование для обеспечения нужного уровня освещенности в каждом месте на основе, например, дневного света, занятости или времени суток.

        Решения Silicon Labs для интеллектуального уличного освещения

        Silicon Labs предлагает ведущие в отрасли MCU (микроконтроллеры), беспроводные чипсеты, программное обеспечение и средства разработки для Wi-SUN и проприетарных протоколов.С Silicon Labs вы можете включить умные городские осветительные приборы с самым широким выбором оборудования, инновационным беспроводным программным обеспечением и самой надежной защитой.

        Умное уличное освещение с использованием Zigbee

        С развитием экономики и урбанизации система уличного освещения стала одной из важнейших забот людей. Вот почему мы в EnGoPlanet решили сосредоточиться исключительно на этом рынке. Однако в системе уличного освещения очень важно эффективное управление и энергосберегающий контроль системы освещения.

        В системе, основанной на WSN, информация о пешеходах и транспортных средствах на дороге воспринимается и собирается массивом датчиков, состоящим из различных датчиков. Он также предоставляет некоторые другие услуги, такие как телеметрия, мониторинг шума, влажности, температуры и услуги, связанные с дорожными информационными системами, интеллектуальными транспортными системами и интеллектуальными дорогами. Все датчики размещаются на фонарном столбе, и на эффективность этих датчиков на светильнике влияют площадь срабатывания, высота фонарного столба, угол, под которым датчик удерживается и т. д.Датчик второго типа (PIR-датчик) используется для обнаружения движения пешеходов и транспортных средств.

        В документе также представлено исследование беспроводных устройств на основе ZigBee, которые позволяют более эффективно управлять системой уличного освещения. Предлагается схема управления уличным освещением на основе Zigbee, чтобы мы могли стремиться к уменьшению человеческих ошибок при работе уличных фонарей. Отсутствие автоматизации в существующей системе приводит к большому количеству человеческих ошибок в системе уличного освещения. Информация передается точечно с помощью передатчиков и приемников ZigBee, которые затем отправляются на управляющий терминал, используемый для проверки состояния уличных фонарей и принятия соответствующих мер в случае отказа.Система позволяет экономить энергию при повышенной производительности и ремонтопригодности. Здесь мы делаем интеллектуальный фонарный столб, который управляется дистанционно управляемой системой, в которой используется легкий источник питания на основе светодиодов, а питание обеспечивается возобновляемыми источниками энергии (солнечная панель и батарея). Затем он реализуется через сеть датчиков для сбора соответствующей информации, связанной с управлением и обслуживанием системы. Данные передаются в беспроводном режиме по протоколу ZigBee.

        Измерительные станции и датчики: Измерительная станция находится в каждом фонарном столбе и состоит из множества модулей: датчика присутствия, датчика освещенности, датчика неисправности и аварийного выключателя.Датчик присутствия или датчик PIR имеет задачу обнаружения проезда транспортного средства или пешехода, вызывающего включение и выключение ламп. Эта функция позволяет активировать лампы, когда это необходимо, и позволяет избежать потерь энергии. Датчик освещенности будет измерять интенсивность внешнего освещения и обеспечивать минимальный уровень освещенности дороги, как того требуют правила. Датчик должен иметь высокую чувствительность, которая находится в пределах видимого спектра. Это обеспечивает фототок, который достаточно высок для уровней освещенности при слабом освещении.

        Модуль контроля: Этот датчик улучшает управление неисправностями. Датчик Холла определяет, когда лампа включена. Система распознает ошибки, которые сравниваются с сохраненной информацией. Эта информация сообщается сетью ZigBee в блок управления станцией. На рис. 1 показаны различные датчики. Эти устройства работают вместе и передают собранную ими информацию микроконтроллеру, который обрабатывает информацию и выбирает соответствующее действие. Блок управления: Датчики передают собранную информацию на контроллер, который использует программное обеспечение, которое затем используется для управления системой.Если неисправность не обнаружена, микроконтроллер измеряет ток датчиком Холла, сохраняя значения в памяти. Все операции имеют предопределенное время для управления временем. По сигналу стоп лампа гаснет.

        Центр управления: Система передачи состоит из Устройства ZigBee, которые получают данные, содержащие информацию о состоянии ламп и отправляет на терминал. блок обработки состоит из терминала с последовательным UART интерфейс, который получает данные, предоставляемые устройством ZigBee.Управление может быть расширено, чтобы другие электрические системы могут отправлять данные о потреблении энергии на центральная система регулирования энергопотребления для дистанционное переключение и управление.

        3. Беспроводная сенсорная сеть Беспроводная сенсорная сеть (WSN) представляет собой набор небольших электронных устройств, состоящий из микроконтроллера, радиочастотного приемопередатчика и датчиков. WSN состоит из трех типов узлов: координатора, маршрутизатора и терминальных узлов. Маршрутизаторы и терминальные узлы размещаются на фонарном столбе, а узлы-координаторы остаются на фонарном столбе или находятся в близлежащем сообществе с центром мониторинга.Эти узлы WSN могут связываться друг с другом с помощью выделенных протоколов. WSN использует линейную топологию. Вся топология БСС разделена на множество сенсорных сетей полосового типа из-за большого количества. уличных фонарей возле дорог. Датчики каждого типа полосы снабжены разными каналами во избежание помех. Каждый узел будет работать как маршрутизатор и ретранслировать сообщения от одного узла к узлу назначения. Каждое сообщение подтверждается. Таким образом, эти сети используются для индикации данных из окружающей среды.WSN помогает в обмене данными в системе уличного освещения. Должна проводиться периодическая проверка системы и узлов. В случае разрыва связи между узлами сообщение об ошибке должно быть отправлено ответственному за лампу. Затем необходимо проследить новый путь, чтобы сохранить целостность сети.

        4. Беспроводная сеть ZigBee ZigBee — это технология беспроводной связи для связи между несколькими устройствами в WPAN (беспроводная персональная пространственная сеть). Zigbee используется в устройствах, где требуется низкая скорость передачи данных, длительное время автономной работы и безопасная сеть.Максимальная скорость передачи данных устройств Zigbee составляет 250 Кбит/с при частоте генератора 2,4 ГГц. Приблизительная потребляемая мощность составляет 60 мВт. Устройства Zigbee используют метод расширения спектра с прямой последовательностью (DSSS), который обеспечивает надежность передачи сигнала, избегая помех от других сигналов и, таким образом, увеличивая максимальный рабочий диапазон до 100 м. Сеть Zigbee может иметь до 65336 устройств, и каждый узел может взаимодействовать с каждым другим узлом, что в конечном итоге приводит к очень большой сети.Устройства Zigbee бывают двух типов: полнофункциональные устройства (FFD) и устройства с ограниченными функциями (RFD). FFD — это устройства, которые помогают в дальнейшем распространении сигналов в сети. RFD не имеют возможности маршрутизировать сигнал дальше в сети и обычно используются в качестве конечных точек сети. Типы сетей ZigBee ZigBee используется в 3 режимах работы, а именно: сеть со структурой звезды, сеть с ячеистой структурой и сеть с кластерным деревом. В звездообразной сети на рисунке (а) есть точка сервера, т. е. маршрутизатор ZigBee (FFD) и другие конечные устройства ZigBee (RFD) работают с использованием этого маршрутизатора.Все эти маршрутизаторы и конечные устройства, в свою очередь, контролируются сетевым координатором (FFD). Конечные устройства могут взаимодействовать только с координатором. Подходит для двухточечной и многоточечной связи. В ячеистой сети, показанной на рисунке (b), есть сетевой координатор (FFD), который напрямую взаимодействует с очень немногими маршрутизаторами и конечными устройствами. В этой сети используется «многошаговая» маршрутизация для достижения больших расстояний. Эта сеть более сложная, но она также более надежна и устойчива к сбоям. Сеть Cluster Tree, показанная на рисунке (c), похожа на сеть Star, но имеет больше узлов.

        Преимущества технологии ZigBee:

        1) Меньшая номинальная мощность

        2) Маленький размер

        3) Низкая стоимость

        4 ) Длительный срок службы батареи

        5) Поддерживает большое количество узлов

        6) Открытый стандартный протокол без лицензионных отчислений

        7) Доступен по номеру производителя

        8) Низкие эксплуатационные расходы

        9) Стандартная безопасность (AES 128)

        5.Модель системы с использованием БСС и ИК-датчика Эта модель системы состоит из центра мониторинга и БСС. Основная работа Центра мониторинга заключается в том, что он связывается с сенсорными сетями с помощью проводных или беспроводных подходов. Отслеживая это, можно получить параметры каждого уличного фонаря, информацию о движении пешеходов и транспортных средств. Такие действия, как обнаружение и контроль, выполняются датчиками освещенности, PIR и другими датчиками.

        Давайте рассмотрим пример для лучшего понимания.Возьмем 3 фонарных столба (n,n+1,n+2), каждая лампа имеет индивидуальную чувствительную зону. В светильниках можно использовать светодиодные источники света, так как они более энергоэффективны и уровень интенсивности света лампами можно регулировать очень плавно. Лампы также можно очень легко адаптировать к различным погодным условиям. Эти уличные фонари могут быть установлены в различных моделях в соответствии с практическими требованиями.

        Но мы рассмотрим только две из моделей, яркую и менее яркую. 1) Если в зоне обнаружения нет пешеходов или транспортных средств, уличный свет останется менее ярким, так как PIR не сработает.2) Если в зоне обнаружения есть пешеходы или транспортные средства, n-я лампа будет ярко светиться, поскольку сработает датчик PIR на лампе. Одновременно через WSN также отправляется сообщение на следующий уличный фонарь, чтобы информировать пешеходов и приближающиеся транспортные средства.

        3) Пешеходам и транспортным средствам потребуется некоторое время, чтобы покинуть зону обнаружения первого уличного фонаря и войти в зону обнаружения (n+1)-го уличного фонаря. Поэтому, как только вторая лампа получает сообщение, она соответствующим образом регулирует яркость после задержки, скажем, в x секунд.4) Та же процедура выполняется для (n+2)-го уличного фонаря. Этот свет не светится по истечении времени задержки; это указывает на то, что пешеходы или транспортные средства покинули зону обнаружения. (n+2)-й снижает яркость, так как ИК-датчик не обнаруживает транспортных средств или пешеходов в зоне обнаружения. 5) Кроме того, эти уличные фонари могут использоваться для предоставления информации о текущих и будущих погодных условиях, условиях влажности, шуме на дороге и содержании загрязнения в окружающей среде.

        6. Реализация системы Питание обеспечивается аккумуляторной батареей, подзаряжаемой от солнечной батареи в течение дня. Контроллер заряда управляет процессами заряда аккумулятора и питания. Ток, генерируемый фотогальваническими панелями, обрабатывается контроллером для создания выходного тока для зарядки аккумулятора. Каждый фонарный столб размещается на расстоянии 25 м друг от друга, так как модули имеют дальность действия 100 м на открытом воздухе. Проведены полевые испытания функциональности. Система способна передавать данные от любого выбранного фонарного столба в центр управления при передаче информации через оставшиеся фонарные столбы.Скорость передачи составляет от 99,98% до 100% в зависимости от размещения передающего устройства. Управление питанием и энергопотребление Важное значение имеет энергосбережение. Эти системы позволяют избежать утомительной и дорогостоящей проводки и подключения к внешней сети питания, что обеспечивает значительную экономию и простоту внедрения. Система должна быть маломощной, что сводит к минимуму емкость батареи. Наконец, когда система отключена, все устройства (беспроводной модуль и микроконтроллеры) переходят в спящий режим, что позволяет пренебречь потреблением энергии.Оценка цен и экономии: Предлагаемая система может быть дорогой, но более высокие цены на фонарные столбы компенсируются отсутствием дорогостоящей проводки и наличием сети электропитания и значительно более низкими затратами на техническое обслуживание. Низкое энергопотребление обеспечивается за счет возобновляемых источников энергии через солнечные панели без вредных выбросов в атмосферу и с минимальным световым загрязнением. Цены можно сэкономить, используя высокоэкономичную светодиодную технологию, которая обеспечивается за счет возобновляемой энергии, вырабатываемой солнечными панелями.Таким образом, мы имеем разумное управление фонарными столбами. Система универсальна, расширяема и полностью настраивается в соответствии с потребностями пользователя.

        7. Заключение Таким образом, используя эти две концепции zigbee и WSN — датчики PIR, мы можем создавать высокоэффективные системы уличного освещения с низким энергопотреблением. Объясняемые системы отличаются простотой обслуживания и высокой скоростью передачи информации от устройства к устройству. Подробнее по этой теме ЗДЕСЬ .

        Ссылки [1] Сагар Део, Сачин Пракаш, Аша Патил, «Интеллектуальная система уличного освещения на основе Zigbee», вторая международная конференция по устройствам, схемам и системам (ICDCS) 2014 г. [2] Xinshun Zhang, Jiyujin, HuiminMeng, Zhisen Wang, «Оптимальное зондирование Предложение на основе интеллектуальной системы уличного освещения», Труды ICCTA2011.[3] Maciej Mendalka, Michal Gadaj, Lukasz Kulas, Krzystof Nyka, «WSN для интеллектуальной системы уличного освещения», Proceedings of the 2nd International Conference on Information Technology Gdansk, Poland, ICIT 2010, на страницах 99-100, 28-30 июня 2010. [4] Фабио Леччезе, Збигнев Леоновнич, «Интеллектуальная беспроводная система уличного освещения», при поддержке Национального научного центра, Польша.

        Интеллектуальная система уличного освещения – архитектура, принцип работы, применение

        Интеллектуальная система уличного освещения — это интеллектуальная система управления уличным освещением, использующая технологию ИИ (искусственного интеллекта) для предоставления автоматизированных услуг.В этом посте будет подробно рассказано о том, что такое система Smart Street Light, ее архитектура, принцип работы, ее применение, преимущества и недостатки.

        Что такое система интеллектуального уличного освещения

        Уличное освещение — это общественная услуга, которая потребляет большую часть энергоресурсов. Исследования показывают, что на удовлетворение этой потребности уходит 18–38 % энергетических ресурсов. С ростом спроса на электроэнергию и значительным разрывом между спросом и предложением такие проблемы, как перебои в подаче электроэнергии и неоптимальное использование, например, яркие уличные фонари в малолюдных районах, приводят к значительным потерям.Необходимо оптимизировать потребление с помощью Smart Street Light без ущерба для безопасности горожан.

        Рис. 1. Введение в систему интеллектуального уличного освещения

        Интернет вещей (IoT) в первую очередь обеспечивает концепцию интеллектуальных уличных фонарей путем сбора различных типов электронных данных с различных физических устройств с использованием датчиков и предоставления информации устройства. Таким образом, можно значительно сократить расходы на уличное освещение, а сэкономленную сумму можно инвестировать в другое развитие страны.

        Интернет вещей — это передовая система автоматизации, использующая технологию ИИ (искусственного интеллекта) для предоставления автоматизированных услуг. IoT используется в нескольких приложениях. Вот несколько смарт-карт, умные дороги, умный дом, умная кухня, умная парковка, умное освещение. Несколько проблем, возникающих при работе с существующей системой уличного освещения с ручным управлением, таких как проблемы с подключением, синхронизация и проблемы с обслуживанием, могут быть решены с помощью технологии IoT. Технология работает на автоматизации, что упрощает различные ручные работы.

        На рис. 2 показано представление Smart Street Lighting. Когда объект приближается к фонарному столбу, свет становится ярче и тускнеет, когда объект удаляется от столба. Рис. 2. Умное уличное освещение (a) Яркий свет (b) Тусклый свет Вход

      1. ИК-датчик
      2. Светодиод
      3. UART
      4. LDR Вход

        A Светозависимые резисторы (LDR) — это светочувствительные устройства, также известные как фоторезисторы, которые работают на основе электромагнитного излучения.Они вызывают высокое сопротивление, так как состоят из полупроводниковых материалов. Он работает по принципу фотопроводимости. Когда свет падает на LDR, его сопротивление падает и ток течет в базу первого и второго резисторов соответственно. Когда LDR хранится в темноте, сопротивление довольно велико.

        ИК-датчик

        ИК-датчик — это электронный прибор, который используется для определения характеристик окружающей среды путем обнаружения инфракрасного излучения. Эти датчики могут обнаруживать движение, а также тепло окружающих объектов.Длины волн больше, чем длины волн видимого света в области инфракрасного излучения электромагнитного спектра. ИК-датчик имеет светодиод и приемник. Он определяет, когда объект приближается, и отправляет ответ на Arduino.

        LED

        L light E mitting D iode — двухпроводной полупроводниковый источник света. Эти диоды представляют собой систему освещения в Smart Street Light. Количество излучаемого им света напрямую связано с окружающим светом.Реле используется для включения/выключения уличного освещения.

        UART

        U Универсальный A Синхронный R Приемник/ T Передатчик — это микрочип, который управляет интерфейсом компьютера к подключенной системе уличного освещения.

        Рис. 3 – Архитектура системы интеллектуального уличного освещения

        Как работает система интеллектуального уличного освещения

        В этой системе интеллектуального уличного освещения уличные фонари автоматически включаются и выключаются.Традиционные HID-лампы, которые потребляют огромное количество энергии, теперь заменены светодиодами (светоизлучающими диодами). Светодиоды потребляют мало энергии и эффективно работают в сочетании с LDR, что позволяет изменять интенсивность света. Светодиоды являются направленными источниками света и оптимизируют эффективность уличных фонарей, поскольку они излучают свет в определенном направлении.

        Уличные фонари работают автоматически, обнаруживая движение объектов на улице. ИК-датчик используется для обнаружения объекта.В состав системы также входит датчик температуры и влажности DHT11, который предоставляет точную информацию о температуре и влажности в регионе. DHT11 представляет собой датчик с цифровым выходом температуры и влажности. Датчик LDR и ИК-датчики используются для определения интенсивности света и объектов в определенной области. Затем он передает данные на базовую станцию, где с помощью беспроводной технологии накапливается энергия.

        Рис. 4 – Принцип работы интеллектуального уличного освещения

        Система интеллектуального уличного освещения предполагает установку беспроводной системы для дистанционного управления и отслеживания потребления энергии уличного освещения.Это помогает принять соответствующие меры и снизить энергопотребление с помощью кондиционирования и управления питанием.

        Система должна быть установлена ​​на фонарном столбе. Он состоит из микроконтроллера, различных датчиков и беспроводного модуля. Контроллер, установленный на столбе, определяет объект и температуру вокруг региона и соответствующим образом регулирует интенсивность светодиодов. Smart System может работать как вручную, так и автоматически. Система управления автоматически включает и выключает уличные фонари в нужное время и, при необходимости, изменяя интенсивность.

        Применение системы интеллектуального уличного освещения

        Возможные применения:

        • Умное уличное освещение может быть оснащено радарными датчиками, которые могут обнаруживать, приближается ли какой-либо объект к столбу, и свет становится ярче.
        • Он может выступать в качестве центра для интеллектуальных приложений.
        • Также может быть оборудован зарядной станцией для электромобилей.
        • Также используется для цифровых вывесок.

        Преимущества системы Smart Street Light :

        Преимущества:

        • Автоматическое включение и выключение уличного освещения.
        • Экономично.
        • Беспроводная связь.
        • Энергосбережение.
        • Сокращение выбросов CO 2 и, следовательно, уменьшение светового загрязнения.

        Недостатки системы интеллектуального уличного освещения:

        К недостаткам относятся:

        • Высокая стоимость внедрения.
        • В случае дефекта или ремонта устранение неполадок в системе затруднено.
        • Система подвержена повреждениям из-за условий окружающей среды.
          Читайте также:
        Глобальная система позиционирования (GPS) — архитектура, приложения, преимущества
        Система SCADA — компоненты, аппаратная и программная архитектура, типы
        Что такое технология Li-Fi — как она работает, области применения и преимущества

        Решение для интеллектуального уличного освещения

        Основанная на сервере или в облаке, с усовершенствованной системой управления пользователями, inteliLIGHT® StreetLight Control предназначена для эффективного управления проектами уличного освещения независимо от их размера, вплоть до практически неограниченного количества контроллеров ламп в крупных городских агломерациях и даже географически не связанных между собой мегаполисах.

        Высокоинтерактивная и удобная для пользователя программа inteliLIGHT® StreetLight Control предоставляет мощные инструменты управления и отчетности: подробные параметры лампы, отчеты об ошибках в режиме реального времени и расширенные инструменты планирования технического обслуживания. Кроме того, через интерфейс массовых операций можно выполнять группировку, фильтрацию и обновление, что упрощает управление большим количеством ламп, группами ламп, пользователями или запланированными действиями.

        Программное приложение способно управлять различными коммуникационными технологиями (LoRaWAN, Sigfox, PLC, GSM, LTE-Cat-M1 и NB-IoT), позволяя интегрировать аппаратные решения для управления уличным освещением от разных поставщиков.Кроме того, система может подключать и управлять другими датчиками и исполнительными механизмами с открытым протоколом, тем самым превращая инфраструктуру InteliLIGHT® в платформу SMART CITY. В качестве альтернативы он предлагает API для подключения к существующим интегрированным платформам управления городом.

        inteliLIGHT® использует новейшую технологию шифрования данных, чтобы гарантировать, что передача информации и работа системы не будут затронуты внешним вмешательством. Безопасность имеет для нас первостепенное значение, и мы постоянно изучаем и улучшаем безопасность нашего программного решения, устраняя все уязвимости.

        Основные характеристики:

        • SAAS или решение с одноразовой лицензией
        • Стабильный, безопасный и совместимый
        • Автоматическая работа уличного освещения (ВКЛ/ВЫКЛ и диммирование)
        • Расширенное планирование  на основе астрологического календаря или датчиков света/движения
        • Предопределенные исключения из расписания освещения и ручное управление
        • Контроль ламп и сети , оповещения в реальном времени, управление неисправностями и инициированные команды
        • Неограниченное количество слоев ламп и возможности группировки ламп, расширенная фильтрация и массовое обновление действия
        • Смартфон  Поддержка приложений  Для установки и ввода в эксплуатацию
        • Гибкая визуализация карт , интеграция с открытыми или частными поставщиками карт: ESRI GIS, карты Google, Open Streetmaps и т.

Добавить комментарий

Ваш адрес email не будет опубликован.
