Содержание

Как работает выключатель.

Для проведения второго занятия нам потребуются:
1.Абсолютно любой одноклавишный выключатель. На рисунке внизу, изображена одна из его разновидностей. В левой стороне рисунка - одноклавишный выключатель открытой проводки, представлен в собранном виде, на правой - в разобранном. Чаще всего, что бы разобрать выключатель, в первую очередь необходимо снять его клавишу, осторожно подковырнув ее сбоку отверткой или кончиком лезвия ножа. Под клавишей расположены два винта, которые следует отвернуть. Теперь становится возможным отделить корпус-крышку от механизма выключателя, после чего, открывается доступ к электрическим клеммам-зажимам. У любого одноклавишного выключателя, их должно быть два.

Выключатели старого типа разбираются проще - их клавишы существенно меньше размером, а винт, скрепляющий корпус-крышку и механизм, расположен снаружи.


Менее удобен для разборки вариант, когда для фиксации корпуса-крышки и механизма, вместо винтов используются различные защелки. В этом случае разборка требует особой внимательности - при неосторожности, защелки очень легко повредить.

2.Устройство, собранное на 1-м занятии.

Примерно, по середине кабеля, на участке около 20-ти см. необходимо удалить слой наружной изоляции.
Делать это нужно очень осторожно - внутренняя изоляция не должна быть повреждена.

Далее, перерезаем один из проводов. Полученные 2 конца подготавливаем к присоединению - снимаем с краев изоляцию на необходимую длину. Как и в случае с розеткой, оголенные кончики, либо загибаются в колечко, либо остаются прямыми - в зависимости от вида присоединения, использоваемого в нашем выключателе. На рисунке ниже, они загнуты в колечко.

Если теперь, очень осторожно (ни в коем случае не прикасаясь к оголенным проводам) воткнуть вилку в розетку - лампочка гореть не будет. Вновь заставить ее гореть, можно, соединив обратно 2 конца разорванного провода. Разьеденяем их - лампочка снова гаснет. Все подсоединения, связанные с прикосновениями к оголенным концам проводов необходимо производить, обязательно выдернув вилку из розетки. После этого производим присоединение выключателя.

И закрываем крышку - корпус.

Включаем вилку в розетку, несколько раз нажимаем клавишу выключателя в обоих направлениях. Снова лампочка загорается, снова тухнет. Сам собой напрашивается вывод - выключатель по своей сути, является контролируемым разрывом электрической цепи.

Реальная картина подключения выключателя в помещении может выглядеть так

В распределительную коробку(1) заводится питающий 2-х проводной (минимум) кабель, один из концов которого

(нулевой провод), напрямую уходит на эл. лампочку (люстру, бра, световой шнур). Второй конец питающего кабеля (фазный провод) присоединяется к входу выключателя через двухпроводной кабель, спускающийся вниз.(используется один провод) Эл. ток проходит через выключатель и следует к эл лампочке, через соединение в распределительной коробке, по второму проводу этого - же кабеля.

В чем же различие, между фазным и нулевым проводами? С точки зрения практической электробезопасности, оно заключается в том, что прикосновение к одиночному оголенному нулевому проводу не опасно для человека, а к фазному, наоборот. Итог прикосновения, к оголенному фазному проводу, может оказаться весьма плачевным (вплоть до летального). Прикосновение одновременно к двум, токоведущим неизолированным проводникам еще более опасно. Когда электрическая цепь смонтированна правильно, выключателем отключается именно

фазный проводник, - создаются безопасные условия для работы со светильником (замены эл. лампочки, например ). Отличить фазный провод от нулевого, можно с помощью отвертки-тестера. При касании фазного (оголенного) провода, индикатор будет светиться, а нулевого - нет.

В настоящее время, при электромонтаже в бытовых помещениях, используется трех-проводная система подвода эл. питания. Помимо питающих (рабочих) фазного и нулевого проводника, добавляется третий, - проводник защитного зануления. Все металлические корпуса бытового эл. оборудования (стиральные машины, эл. печи и.т.д.) подлежат защитному занулению. Подробнее об этом в разделе "Замена проводки".

Ну а что касается изделия, собранного в течении этого занятия, то оно пригодится для занятия следующего.

Перейти к 3-му занятию

Использование каких - либо материалов этой страницы, допускается при наличии ссылки на сайт "Электрика это просто".

Подключение выключателя света с одной клавишей

Выключатели появились в тот же момент, когда человек придумал освещать помещения, в которых он находится. Несмотря на огромное разнообразие их видов, дизайна, размеров и «наворотов», они выполняют две главные задачи – включают и выключают свет. Основана эта работа на простом принципе, который будет рассмотрен в данной статье.

На нем основана и инструкция по установке своими руками освещения – от выключателя до лампочки. Выключатель может управлять любым видом освещения и любым его количеством, главное – разобраться с принципом его работы и учесть все технические нюансы, чтобы правильно выполнить монтаж освещения в квартире и соединить все воедино, не прибегая к помощи электрика.

Какие они бывают?

  • Классический и самый распространенный вариант – обычный одноклавишный выключатель света. Он предназначен для управления одной группой осветительных элементов – люстрой, светильником или ночником. Устанавливается там, где актуально именно такое управление.
    Плюсы – простая установка одноклавишного выключателя, невысокая цена. Минусы – невозможность подсоединить несколько независимых друг от друга групп осветительных приборов на выключатель света с одной клавишей. Схема одноклавишного выключателя будет представлена далее.
Стандартный одноклавишный механизм
  • Более продвинутый вариант – две кнопки. Он дает сравнительно большую свободу в организации и планировании осветительной системы помещений. Сюда можно подключить уже две группы лампочек. Обычно такая схема используется для разграничения основного и дополнительного освещения в гостиных и кухнях. Одна кнопка включает основной свет, а вторая – дополнительное освещение над рабочими зонами. Такой вариант гораздо экономнее и аккуратнее, чем расположение двух однокнопочных вариантов рядом.
Двухкнопочный вариант
  • Очень редко встречающийся, но все же находящий применение в быту вариант выключателя лампочки – с тремя кнопками. Он опять-таки используется для разграничения разных световых приборов по проводам.
    Нашел применение в спальнях и гостиных, где обычно устанавливаются огромные люстры с несколькими уровнями лампочек. Иногда используется для организации уличного освещения – протянув провода, с одного выключателя можно включать свет в разных местах. Выглядит очень компактно и аккуратно, имеет только два минуса: он дороже предыдущих аналогов, и клавиши на нем сравнительно тоненькие – можно промазывать, включая не тот свет. Схема подключения лампы очень простая даже у него.
Модель с тремя кнопками
  • Помимо включения и выключения света они также могут регулировать яркость освещения. Устройство такого механизма более сложное, и такая возможность актуальна только для светодиодов, где яркость кристаллов зависит от силы тока, проходящего через них. Такие модели называются «диммеры», они выполнены в виде регуляторов различного вида. В выключенном состоянии ток через них не проходит, световые приборы не светят. При постепенном повороте регулятора диммер начинает пропускать большее количество тока вплоть до максимума.
    Это будет работать только со светодиодами (даже не со всеми лампочками, обычно такая фишка подходит для светодиодных лент). Старайтесь не запитывать через диммер лампы накаливания и люминесцентные варианты – это может привести к их повреждению и сгоранию.
Регулятор подачи силы тока для разной яркости освещения
  • Одним из вариантов реализации работы является добавление маленького осветительного элемента к кнопке. Он загорается в выключенном положении, сообщая человеку в темноте, где находится выключатель света. Очень полезная вещь в больших или же, наоборот, тесных помещениях. Однако с выключателем такого типа связана очень популярная проблема, с которой сталкиваются владельцы люминесцентных и светодиодных лампочек – моргание в выключенном состоянии. Проблема эта решается настолько просто, что это совершенно не повод отказываться от такой удобной вещи. Причем маленькие лампочки устанавливаются абсолютно на всех вышеописанных типах, ограничений нет никаких.
Выключатель с индикатором местоположения в темноте
  • Завершим классификацию упоминанием о том, что исполнение моделей на современном рынке такое разнообразное, что их можно подобрать буквально под любой дизайн, цвет и назначение.
    Несмотря на то, что они будут казаться совершенно разными, принцип работы у них един – о нем мы поговорим далее.
Пример дизайнерского оформления одно- и двухкнопочного выключателя

Принцип работы

Почему светит лампочка? Потому что на нее подается электричество. Не светит она потому, что электричество не подается. Именно этим и занимается выключатель – он механически разрывает цепь с лампочкой, по которой к ней движется ток из общей сети. Чтобы понять, как он делает это, нужно заглянуть внутрь.

Разобранный двухклавишный выключатель

Видим, что белые кнопки, на которые мы нажимаем при повседневном пользовании, являются лишь декоративными элементами. Они на специальные клипсы крепятся в корпусе и приводят в движение керамические ходунки, которые и управляют электрической цепью. Работа такого механизма и то, как подключить одноклавишный выключатель, будут наглядно показаны далее в статье.

В выключенном состоянии он разрывает фазу, как следствие – лампочки не светят.

Земля и ноль у светильников, грубо говоря, общие, идут они, минуя выключатель. Фазу придется запитать к каждой кнопке отдельно для разграничения цепей.

Как самостоятельно подключить?

Все виды подключаются абсолютно одинаково, отличаются лишь количеством проводов, которое напрямую зависит от клавиш в выключателе.

Как правильно подключить выключатель света? Простая инструкция будет представлена с тем расчетом, что под выключатель уже проложен силовой кабель, и он торчит из стенки в том месте, где будем его ставить. Обязательно соблюдайте технику безопасности при работе с электричеством – обесточьте всю систему с помощью общего рубильника, тщательно изолируйте все соединения, надежно затягивайте контакты. Начнем с того, как сделать подключение одноклавишного выключателя.

  • Как подключить выключатель света? Его подключить проще всего. Для этого необходимо всего три провода – земля, ноль, фаза.
    Подключение светильника будет выполняться через распределительную коробку, сквозь которую напрямую проводится земля и рабочий ноль, подключаясь к лампочкам. Рабочая фаза – провод, который дает электрическую нагрузку, сперва заводится в распределительную коробку, после чего подключается к выключателю. Из него провод возвращается в коробку и напрямую подключается к лампочке. Таким образом, в выключенном состоянии к светильнику будут подключены только ноль и земля, а фаза на лампочке будет разорвана на контактах выключателя. Контакт соединяется при включении, по фазе подается нагрузка, лампочка загорается. Ниже представлена схема подключения одноклавишного выключателя.

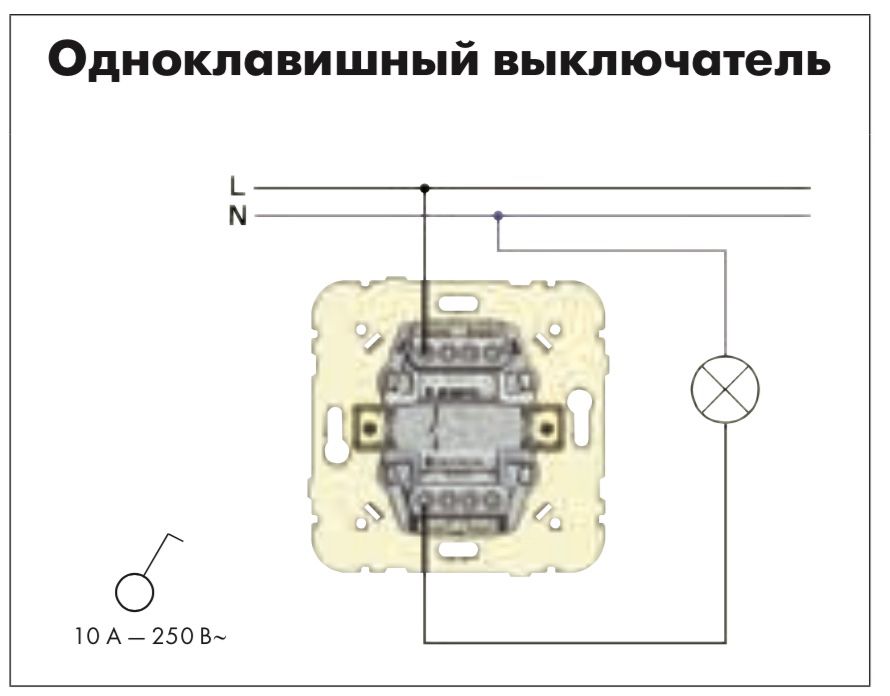

Схема подключения одноклавишного выключателя
  • В подключении двухкнопочного выключателя есть некоторые различия. Как подключить лампочку через выключатель в таком случае? Здесь в коробку заводится провод земли и фазы, каждый из них делится надвое для подключения к светильникам. В переключатель через коробку также заводится провод рабочей фазы, где он подсоединяется к каждому механизму разрыва цепи отдельно. От них два провода ведутся к коробке, из которой подключаются к лампочкам. Схема подключения выключателя света аналогична, только кнопки две.
Схема подключения двухклавишного варианта

Тут следует обратить внимание на сам включатель. С обратной стороны у него будут три контакта. Там, где он один – фаза подключается из сети. Там, где их два – выводятся две фазы уже на светильники. Если следовать этой маленькой подсказке, электропроводка будет установлена правильно, вы никогда не перепутаете стороны подключения и соединения.

  • Для трехклавишного выключателя история та же. Из коробки земля и ноль утраиваются на каждую группу лампочек, а из выключателя выходит три фазы, которые подключаются соответственно.
Схема подключения лампочки без заземления

Здесь приведена схема подключения лампочки без заземления. Некоторые сети не предусмотрены для подключения земли, поэтому можно вполне обойтись без нее, просто не проводя ее параллельно с нолем.

Установка конструкции

Чуть выше мы уже говорили, что в стенке должны быть просверлены специальные отверстия – подрозетники, куда будет устанавливаться металлический каркас с уже запитанной сетью на специальные фиксаторы.

Установка каркаса с контактами в стенку

По бокам у этого каркаса будут находиться прямоугольные зубчики, которыми он будет держаться в стенке. Крепление должно быть прочным, не шататься в гнезде и не выпадать.

После установки каркаса поверх него ставится декоративная поверхность, с которой мы контактируем ежедневно после подключения выключателя света с одной клавишей.

Установка декоративной поверхности

Заключение

Выключатель – незаменимый элемент любой схемы освещения, без него она просто не будет функционировать. Современное разнообразие механизмов позволяет подключить светильники к нему в огромном количестве вариаций, а красивый дизайн сделает выключатель максимально незаметным и гармонично вписывающимся в общий интерьер помещения.

Подключение лампочки к выключателю можно выполнить своими руками. Обязательно используйте безопасный способ работы с электричеством, проверяйте исправность проводов и качество соединения контактов перед тем, как подключаться к сети.

выбор выключателя, схемы подключения, особенности монтажа

Практически каждый хозяин рано или поздно сталкивается с проблемой выхода из строя розетки или выключателя. Либо просто решил сделать ремонт в квартире и заменить старые выключатели более новыми современными и красивыми. Если соблюдать элементарные правила техники безопасности, то сделать это самостоятельно совершенно не сложно, и электрик для этого не нужен.

Выбор выключателя

Первым делом стоит разобраться, а какие же выключатели бывают и в чем их отличие. У подавляющего большинства бытовых выключателей основным элементом управления служит клавиша, такой выключатель называется клавишным (может состоять из одной, двух или трех клавиш). Клавиши могут быть с подсветкой и без.

Но существуют и другие: кнопочные, рычажные, роторные и сенсорные, звуковые, регулируемые (диммеры).
Также стоит отметить, что по способу монтажа выключатели тоже рознятся, присутствуют несколько основных конструктивных особенностей. Существуют выключатели для наружного монтажа, встраиваемого (внутреннего), пылевлагозащитные (для использования в помещениях с агрессивными условиями или на улицах), а также модульные. Но принцип работы всех выключателей один и схематически изображаться все типы выключателей будут одинаково. Выключатель – это ключ, который размыкает или замыкает электрическую цепь, тем самым пропуская ток на электрическое устройство или перекрывая его. Поэтому среди многообразия выключателей выбор сводится к предпочтениям самого покупателя, единственное, что хотелось бы подчеркнуть — лучше не брать, слишком дешевый товар, он может быть не качественно собран и быстро прийти в негодность. В остальном выбор полностью индивидуален: цвет, фирма-производитель, форма –это все на усмотрение конечного пользователя.

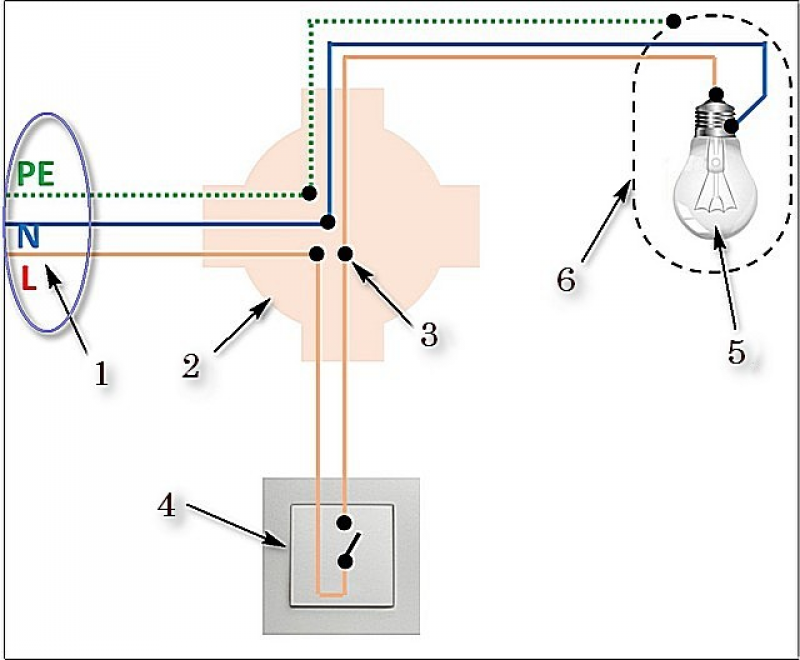

Схема подключения одного источника света с одноклавишным выключателем

Схема подключения выглядит так:

Самая элементарная и самая легкая в восприятии схема, которую часто можно встретить в квартире или в жилом доме. Например, для включения света на кухне, в небольшой комнате, в коридоре или в кладовке. Для реализации этой схемы с нуля требуется минимум материалов, а именно:

  • Распределительная коробка
  • Монтажная коробка для выключателя или подрозетник
  • Одноклавишный выключатель
  • Источник света
  • Двухжильные провода

Стоит отметить, что источник света – это не обязательно 1 лампочка, в роли источника света может выступать и люстра из нескольких параллельно подключенных ламп, это важно понимать. Соответственно схема приобретет немного другой вид.

Разберемся, какие же недостатки и достоинства у такой схемы подключения. Этот вариант подключения идеально подойдет для небольших помещений или помещений, в которых нет необходимости в большом количестве света (ванная комната, коридор, прихожая). Если же использовать такую схему подключения для спальни или гостиной, то вполне вероятно, что источником света будут выступать несколько ламп. В свою очередь это негативно скажется на энергопотреблении и отсутствии возможности регулировать уровень освещенности. Поэтому для таких помещений больше подойдет схема подключения двухклавишного выключателя.

Схема подключения нескольких источников света с двухклавишным выключателем

Рассмотрим схему подключения двухклавишного выключателя, эта схема является более универсальной и вариативной.


Данная схема будет более предпочтительна для люстр или различных осветительных приборов с двумя и более количеством ламп. К примеру, если люстра на пять ламп, то можно выполнить схему так, чтобы при включении одной клавиши работали две, а при включении второй — остальные три. При включении двух клавиш одновременно, будут работать все пять ламп.

Это классическая схема, которая используется в квартирах. Обратите внимание, в этих схемах нужны уже трехжильные провода. Так же с помощью двухклавишного выключателя можно подключить два источника света в разных местах.

Аналогично можно построить схему с трехклавишным выключателем, который, например, будет включать освещение на кухне, в ванной комнате и в коридоре с трех разных клавиш. Также такую схему можно выполнить, используя несколько одноклавишных выключателей, но это будет дороже и потребуется дополнительное место для монтажа выключателей.

Монтаж выключателя и подключение к электросети

При выполнении работ с электричеством стоит всегда помнить, что такие работы осуществляются только при отсутствии напряжения, поэтому, если вы решили поменять или установить выключатель, не забудьте выкрутить пробки или выключить автоматический выключатель, который обычно находится возле электросчетчика. Подключать выключатель к электросети по инструкции разрешено только при отключении подачи на него напряжения.
После прокладки кабеля и установки распределительных и монтажных коробок, а также подрозетников можно приступать к коммутации всей электросети. На каждую распределительную коробку нужно подать как минимум 2 жилы, на которых собственно и будут фаза и ноль. Эти жилы называются приходящими. При подключении светильника от распределительной коробки к выключателю подаем 2 жилы для одноклавишного выключателя и 3 для двухклавишного. Стоит отметить, что с выключателя уходящие провода идут также на распределительную коробку, а не сразу на источник света, это делается для того, чтобы все соединения были сосредоточены в одном месте.
Общий алгоритм проведения монтажа выключателя хорошо виден по следующей картинке:

  1. Выключаем напряжение от сети. Обязательно проверяем отсутствие напряжения на проводниках с помощью индикатора напряжения или вольтметра.
  2. Устанавливаем монтажную коробку (подрозетник), заводим провода.
  3. Разбираем выключатель, изучаем его устройство, ревизируем, подтягиваем винты.
  4. Обрезаем лишнюю длину проводов. Оставляем сантиметров 5-7 для удобства монтажа и ремонта.
  5. Зачищаем концы проводов от изоляции на 1-1,5 см. с помощью бокорезов, пласатиж или ножа.
  6. Вставляем провода в клеммные отверстия выключателя.
  7. Надежно зажимаем провода в выключателе.
  8. Проверяем правильность подключения проводов.
  9. Вставляем выключатель в монтажную коробку.
  10. Выравниваем выключатель «на глазок» или с помощью уровня.
  11. Закрепляем выключатель в монтажной коробке. Если есть возможность, то лучше закрепить выключатель с помощью саморезов. Если нет, то воспользуйтесь распорными пластинами выключателя.
  12. Установаем клавиши выключателя на место. Обязательно проверьте, не «заедают» ли клавиши. Это часто бывает. В случае необходимости поправьте их.
  13. Наслаждаемся, правильно выполненной своими руками работой.

Если же проводка уже проложена, а вы производите замену выключателя, то первым делом следует демонтировать старый. В остальном, все аналогично.
В современных квартирах проводка скрыта и применяются выключатели для скрытой проводки, которые крепятся в монтажную коробку и фиксируются в ней специальными винтами – распорками. На этом этапе основной важный момент – не перепутать приходящую жилу, на которой присутствует фаза с жилой, которая уходит на источник света, особенно если уходящих жил у вас несколько, обычно приходящая жила с фазой находится сверху выключателя, а уходящие — снизу. Если придерживаться схемы, то ошибку вы не допустите. Монтаж одноклавишного и двухклавишного выключателя ничем не отличается, кроме количества уходящих жил. Провода на выключателе зажимаются под специальную шайбу винтовым контактом или затягиваются клеммным соединением, в зависимости от конструкции выключателя.
А как установить монтажную коробку можно посмотреть в видеоролике, размещенном ниже:

Открытую проводку встретить в квартирах сейчас можно редко, в основном такой вариант для старых помещений, загородных домов из дерева или для помещений, в которых скрытую проводку проложить не представляется возможным (например, гараж или подвал).

Такой монтаж электропроводки требует меньше усилий и времени, а также упрощает поиск неисправного звена в случае короткого замыкания или выхода из строя какого-нибудь элемента цепи. Открытая проводка прокладывается по стенам помещения и может крепиться на специальные фарфоровые ролики, или же укладывается в современные кабельные короба или гофрированную трубу, которая крепится к стене. При таком способе монтажа выключатель имеет свои конструктивные особенности, он не вставляется в монтажную коробку, а крепится также поверх стенки. В этом случае стоит отметить, что монтаж выключателя и электрических розеток для открытой проводки по правилам нужно производить на специальную пластину из негорючего материала (текстолит, полистирол, гетинакс).
Отдельно стоит сказать о выборе провода, если вы решили заменить проводку. Для этого следует рассчитать общую нагрузку, в которую будут входить электроприборы и освещение. Для современных квартир рекомендуется применять двухжильный кабель (или трехжильный, если присутствует отдельная заземляющая жила, которая обычно раскрашена в желто-зеленый цвет) сечением не менее 2,5мм, при максимальной нагрузке провод такого сечения будет выдерживать ток около 30 ампер. По стандарту жилы такого провода окрашены в коричневый (красный) и синий цвета, синий цвет используется для подключения к нулю, а коричневый — к фазе.
Подавать напряжение на выключатели и розетки следует только после окончания работ и проверке изоляции всех соединений. Соединять провода в распределительных коробках рекомендуется методом скрутки с последующим изолированием изоляционной лентой, а лучше и правильней методом спайки, обжима или используя специальные клеммные колодки.

Установка выключателя света – цена монтажа выключателя в квартире в Москве

Установка выключателей профессионалами

Специалисты компании «Руки из плеч» выполнят установку выключателей любого типа. Работы выполняются в сжатые сроки и в соответствии с требованиями ПУЭ и техники безопасности. У нас работают электрики с высокими группами допуска, которые знакомы с особенностями выключателей разного вида: клавишных, сенсорных, диммеров и пр. Мастер выезжает в течение 30 минут после звонка клиента. На услуги предоставляется гарантия.

На современном рынке электрооборудования представлен большой выбор выключателей, которые различаются по дизайну, опциям, способу монтажа, количеству клавиш и другим параметрам. Поэтому установить такие электроприборы самостоятельно, не имея определенных знаний и навыков, невозможно. Лучше обратиться к профессионалам, которые знают все о технологиях установки разных типов выключателей и выполняют работы по всем правилам.

Монтаж выключателей скрытой установки: особенности

Самый популярный способ подключения электроприбора в квартирах – это скрытая установка. Проводится в помещениях, где проводка вмонтирована в стену. Монтажная коробка такого выключателя фиксируется в отверстии, расположенном в стене, которое делают еще на этапе прокладки электросетей. Монтаж одноклавишных приборов отличается от установки двухклавишных только способом закрепления проводов. В двухклавишном выключателе три провода, крепящихся в клеммах: один входной, на который подается напряжение, и два отводящих. В остальном различий при монтаже нет. Устанавливаются электроприборы скрытого типа в несколько последовательных этапов:

  1. Мастер определяет тестером провод, на который подается напряжение.
  2. В электрощитке отключается подача электроэнергии.
  3. Выполняется фиксация монтажной коробки выключателя в стене.
  4. Через специальные отверстия в коробке мастер выводит наружу провода и расправляет.
  5. С корпуса выключателя демонтируют клавиши, затем откручивают крепежи и снимают рабочий механизм.
  6. Отворачивают болты, которые крепят провода в клеммах.
  7. С проводки снимают слой изоляции. Провод зачищают примерно на 1 см, затем вставляют в контакты рабочего механизма. Как правило, там указано, куда подключать определенный кабель – для этого предусмотрены специальные метки.
  8. Провод в рабочем механизме затягивают болтами или зажимами. Зажимы установлены, в основном, в современных моделях выключателей. Чтобы извлечь провод, в этом случае в движение приводят боковой размыкающий рычаг, расположенный в рабочем механизме.
  9. Соединение проверяют на прочность.
  10. Механизм устанавливают в монтажную коробку, выравнивают. Прикручиваются винты распорных скоб, и конструкцию опять проверяют на надежность фиксации.
  11. С помощью болтов или защелок устанавливают рамку выключателя, вставляют клавиши.
  12. Мастер подключает напряжение, проверяет выключатель на работоспособность.

Для проведения работ специалист использует бокорезы, строительный нож, перфоратор, отвертки, электроизоляционную ленту, ампервольтметр. Мы работаем как со своими материалами, так и с материалами заказчика. Модель монтажной коробки выбирается с учетом материала, из которого сделана стена. Все работы выполняются качественно и быстро.

Особенности монтажа выключателей открытого типа

Выключатель открытого типа устанавливается по тому же принципу, что и электроприбор, который углубляется в стену. Но способ крепления монтажной коробки в данном случае совершенно другой. Здесь основание представлено в виде изолирующей пластины. Ее крепление выполняется в несколько этапов:

  • Сначала мастер примеряет пластину к месту на стене, где планируется ее установить.
  • Затем в стене и в пластине просверливают отверстия. В них будут монтироваться дюбеля.
  • Пластину прикручивают к стене дюбелями.

Соответственно, рабочий механизм выключателя крепится к пластине.

Монтажные работы с одноклавишным выключателем отличаются от работ с двухклавишным прибором необходимостью в проведении дополнительных операций. Мастеру нужно будет закрепить в рабочем механизме третий кабель, находящийся под напряжением.

Нужно учесть, что длина зачищенной проводки в этом случае должна быть 2-3 см, а не 1, как при скрытой установке. Проводку, которая проложена к выключателю сверху стену, скрывают в пластиковых кабель-каналах. Они защищают кабель от негативного воздействия факторов окружающей среды и придают комнате более эстетичный внешний вид. Чаще всего выключатели открытого типа устанавливают в деревянных домах.

Компания «Руки из плеч»: качественный электромонтаж по выгодным ценам

Сколько стоит подключить выключатель? Расценки зависят от ряда факторов, например:

  • Тип выключателя.
  • Необходимость в прокладке проводки, штроблении стен.
  • Количество выключателей, которые необходимо установить.

На сайте нашей компании можно посмотреть только примерные цены на услуги. Окончательная стоимость будет озвучена мастером, который приедет устанавливать выключатель. Он оценит спектр предстоящих работ и рассчитает итоговую цену.

Не пытайтесь установить выключатель самостоятельно. Это может привести к повреждениям проводки, подгоранию контактов, поломке прибора. Помните, что любые проблемы с электричеством представляют опасность для здоровья и жизни людей, проживающих в помещении. Обратитесь к профессионалам!

После завершения электромонтажных мероприятий мы предоставим гарантию на услуги. Чтобы вызвать специалиста, позвоните операторам или оставьте заявку на сайте.

Как установить и подключить выключатель света

Время от времени у каждого человека, активно использующего освещение в доме, возникает необходимость в замене вышедшего из строя или из моды выключателя. Далеко не всегда это может сделать квалифицированный специалист – мастер-электрик, поэтому знать азы самостоятельного монтажа необходимо для собственного спокойствия. Важно знать, как установить выключатель света, чтобы работа, выполненная своими руками, была качественной.

Выключатель: история и эволюция

Привычные сегодня выключатели появились в конце 1870-х годов, благодаря изобретению Эдисона. Уже через несколько лет – в 1893 году свет увидел прообраз современного выключателя – рубильник с пружинным механизмом и автоматом. В начале ХХ века выключатели стали потихоньку обретать свою привычную форму. В конце 40-х начале 50-х годов XX века, стали появляться изделия одноклавишные, позднее приобрести стало возможно и варианты с 2-3-мя клавишами. Сегодня этот элемент домашней электросети оснащается подсветкой, имеет различные формы и уже не кажется, чем–то необычным.

Выбор регулятора освещенности: с одной или двумя клавишами?

Удобство управления светом в помещении зависит от многих факторов:

  • собственного вкуса;
  • расположения комнат;
  • интенсивности освещения.

Одно- и двухклавишные элементы включения/выключения являются оптимальным решением для бытовых целей, поскольку отлично справляются с нагрузкой, но не выдержат, если придется работать с мощными профессиональными осветительными приборами– это важно учитывать.

Они подходят для работы как со старыми лампочками накаливания, так и с новыми, современными изобретениями — люминесцентными осветительными приборами или диодными лампами, лентами.

Количество клавиш напрямую зависит от поставленных перед изделием задач – так, для включения света в санузле раздельного типа, лучше приобретать элемент с двумя клавишами, чтобы экономить электроэнергию. В небольших помещениях идеален одноклавишный вариант.

Хитрости выбора контролера освещения: подключение без проблем

Прежде чем переходить к подключению, важно узнать хитрости выбора. Сегодня существует множество моделей, позволяющих контролировать уровень освещения в комнатах. Если выбор пал на реостатные модели, то важно помнить, что они позволяют выбирать уровень света, плавно регулировать яркость свечения лампочки. Вместе с тем такой вариант является самым выгодным, но он пригоден только для самых простых ламп накаливания и, установив такой контроллер света, придется все время пользоваться исключительно им.

Корпус должен быть выполнен из прочного и обязательно огнестойкого пластика. Внутренняя основа может быть выполнена из керамики. Если установлена подсветка, что очень часто используют в современных моделях, то необходимо помнить, что такой выключатель все время находится под напряжением.

Как правильно установить элементы регулирования: определение количества света, подготовительные работы, подключение и инструменты

Прежде чем приступать к установке, необходимо определиться с тем, где будут расположены выключатели, поскольку от этого зависит удобство управления светом в помещении. Подключение само по себе несложное, поэтому желаемое количество света легко достичь. После этого важно проверить наличие всех необходимых для работы инструментов:

  • выключатель/и;
  • распределительная коробка;
  • провода для соединения;
  • изолента.

Монтажные работы: способы установки элементов подключения света

Существует несколько способов, как правильно подключить контроллеры света. Все они не сложные, не требуют много времени и сил, но некоторые знания в этом деле обязательны, чтобы потом источники света радовали глаз и могли отвечать потребностям людей.

Иногда включать/выключать свет в комнатах необходимо из разных мест, особенно если помещение большое. Для этой цели, обычно устанавливаются разные светильники. Пример, человек захочет управлять освещением в комнате из прихожей и, собственно, из самой комнаты, в люстре находится 4 — 5 лампочек, именно для этого необходимо знать, как подключить свет через выключатель, чтобы «играть» с освещением по собственному желанию.

По сути, необходимо сделать так, чтобы управлять можно было разными группами лампочек в люстре, например, в комбинации 1, 2, 5-4-5 штук одновременно.

Для того чтобы изменять количество лампочек в группе и необходимо знать, как подключить выключатель света.

Схема подключения

Чтобы произвести подключение,потребуются непосредственно сами элементы управления – одинарные или двойные – зависит от нужды и желания самих людей, делающих ремонт. Удобнее пользоваться двухклавишными проходными выключателями, если речь идет о прихожей.

Вот так он выглядит в разобранном состоянии, полностью готовом к установке:

У двойного или, как его еще называют, двухклавишного элемента управления освещением — имеется всегда шесть контактов — соответственно, два входа и четыре выхода. Подключение производится исходя из этих особенностей.

Схема подключения выглядит так:

По сути — это два одинарных элемента, соединенных в одном надежном корпусе. Здесь видно, как подключить двойной выключатель света, чтобы дальнейшая эксплуатация была максимально безопасной для человека, удобной и практичной.

Схема, предназначенная для управления освещением одновременно из трех мест в помещении, мало чем отличается от предыдущей. Разница заключается в том, что в нее включен еще один элемент двойного типа —  перекрестный, который отличается от одинарных и двойных, так как имеет четыре контакта, а не шесть, как ранее – по два входа и два выхода, соответственно. Во время нажатия на двойной спаренный выключатель, сразу же срабатывают на переключение два независимых друг от друга контакта.

Важно отметить, что общее количество мест управления освещением с одного выключателя, установленного в комнате, не ограничивается двумя или тремя, оно может без труда достигать и пяти — шести. Это осуществляется следующим способом — выключатель используется одинарный на три контакта, в связке с ним, установлен еще один —на четыре контакта.

Начало работ по созданию идеального света в помещении

Необходимо проверить наличие всех инструментов заранее, чтобы подключение прошло спокойно, поскольку потом оставлять недоделанный элемент управления будет просто опасно. После этого, следует проверить, исправно ли работает проводка и осветительные приборы, установленные в помещении.

Одноклавишный вариант встроенного типа, устанавливается обычно в коридоре или прихожей. Так выглядят одно- и двухклавишный варианты:

С помощью этихразработок удобно создавать идеальное освещение в коридоре.

 Схема подключения одноклавишного выключателя — самая простая, поскольку на один выключатель приходится всего 2 провода. Подключить выключатель света на одну лампочку можно с квартирного электрощитка, здесь фаза — провод красного цвета, ноль — провод синего цвета. Напряжение приходит в распределительную коробку, которая располагается в коридоре.

Фаза соединяется в распределительной коробке с проводом красного цвета, который идет непосредственно на выключатель. С него провод, обозначенный на схеме оранжевым цветом, уходит обратно в распределительную коробку, где соединяется с проводом также оранжевого цвета, идущему в осветительный прибор, являющегося одновременно нагрузкой в этой схеме.

Ноль, в свою очередь, соединяется в распределительной коробке с проводом, обозначенным синим цветом, который сразу уходит на лампочку. Для соединений проводов в распределительной коробке удобно использовать клеммы – с ними подключение пройдет быстрее и надежнее.

Важно помнить!!! Выключатель всегда должен разрывать именно фазу, но не ноль.

При замене лампы, достаточно будет отключить всего лишь выключатель, и в патроне не будет напряжения. Если же перепутать и разорвать ноль, то при замене лампы, она в любом случае останется под напряжением. Так происходит, если выключатель снабжен светодиодом, который всегда светится в темноте. Подключение новых элементов в этом случае будет происходить под напряжением.

Нюансы работы: подключение света

Существует два типа установки – с открытой и закрытой проводкой. В том случае, если речь идет об установке с открытой проводкой, то на помощь придет подрозетник, который устанавливается в стене. На него уже и крепится выбранный выключатель по приведенной выше схеме.

Крепления производятся шурупами, дюбелями или саморезами – выбор крепежей зависит от материала стены и типа выключателя. Отверстия, в которые потом будет закручен выключатель, сверлятся заранее при помощи дрели. После соединения проводов накладывается изолирующая крышка и завинчивается при помощи специальных зацепок. Клавиша, при помощи которой будет производиться регулирование количества света в помещении, ставится в самую последнюю очередь. Как видно подключение света – дело доступное для большинства людей, необходимо лишь внимательно изучить инструкцию и действовать по схеме.

Вот так выглядят подрозетники:

Так – разобранные выключатели, готовые к установке

На видео можно посмотреть весь процесс работ и наглядно увидеть все особенности, которые могут поджидать человека во время установки:

Установить выключатель самостоятельно можно, даже не имея специального образования. Сложности могут поджидать лишь тех, кто боится работать с напряжением, так как им придется преодолевать свой страх. В остальном, сегодня имеются подробные пособия и видеоуроки, позволяющие произвести любые работы самостоятельно, не прибегая к помощи мастеров, которых иногда приходится ждать по нескольку дней. Однако, если человек чувствует в себе неуверенность или боязнь – лучше не рисковать и не экспериментировать, а воспользоваться услугами специалиста – так безопаснее и надежнее. Таким образом, подключение не отнимет много сил, времени и нервов.

Выключатели света - каталог, цены, наличие на складах, доставка по РФ

Если вы собираетесь выполнять разводку электричества в доме, офисе или ином объекте, вам обязательно нужно будет купить выключатели освещения. Естественно, в постоянной работе ламп нет необходимости даже в том случае, когда в комнате отсутствуют окна и в неё не проникают солнечные лучи. Отключение системы освещения позволит существенно снизить затраты электроэнергии и замедлить износ приборов. Прежде чем покупать такие электроустановочные изделия, вам стоит изучить каталог выключателей света - в нём представлено немало устройств, отличающихся множеством характеристик.

Электротехнические параметры

Если вы хотите купить выключатель, обязательно обратите внимание на уровень напряжения, который он способен выдерживать. Конечно, большинство электроустановочных изделий рассчитано на 220 В, однако встречаются и слаботочные приспособления - например, для аварийного освещения или для управления лампами, входящими в состав производственного оборудования. Специалисты рекомендуют покупать выключатели, способные выдерживать напряжение до 250 В - это делает полученную цепь устойчивой к небольшим перепадам характеристик питания.

Собираясь купить выключатель, обязательно рассчитайте силу тока, который будет через него проходить. Сделать это очень просто - достаточно просуммировать мощность всех подключённых осветительных приборов и разделить её на номинальный уровень напряжения в сети (220–230 В). К итоговой цифре стоит прибавить резерв, равный 30 либо 50% в зависимости от конкретных условий эксплуатации. наиболее распространёнными являются электроустановочные изделия на 6, 10 и 16 А. Цена выключателей с максимальным показателем допустимой силы тока выше, но они считаются более надёжными и безопасными.

Уровень защиты

В каталоге выключателей света и розеток вы увидите индексы вида IPXX, которые присваиваются каждой модели. Они означают уровень защищённости изделия от внешних воздействий. Первая цифра указывает на возможность проникновения внутрь твёрдых предметов и пыли, а вторая - влаги.

Чтобы купить эл.розетки и выключатели, которые будут использоваться в нормальных условиях, вам стоит отдать предпочтение недорогим моделям с уровнем защиты IP20. Для кухни, санузла и ванной специалисты рекомендуют приобретать изделия, соответствующие стандарту IP44. Они нередко оснащаются уплотнителями, которые не позволяют проникать внутрь пыли и влаге. Для использования в наиболее экстремальных условиях стоит купить выключатель для света IP54/IP55. Он способен выдерживать не только повышенную влажность и запылённость, но и воздействие направленных струй воды.

Тип механизма

Если вам необходимо управлять освещением из одной точки помещения, то лучше отдать предпочтение недорогим классическим ключам. Цена выключателя света такого типа достаточно невелика, что обусловило его популярность. Однако такие электроустановочные изделия подходят далеко не для каждого случая.

Если вы хотите управлять светом из двух точек, вам стоит купить комнатные выключатели проходного типа. Подобные выключатели света купить стоит для использования в длинных коридорах, крупных комнатах с двумя и более выходами, а также на лестничных площадках.

Также существуют и перекрёстные выключатели. С их помощью можно создавать системы, позволяющие управлять освещением из трёх и более точек одновременно. Купить эл.выключатели такого типа стоит для установки в больших залах и на лестничных площадках многоквартирных домов.

Функциональные элементы

Если вы хотите купить выключатель, максимально удобный в управлении, вам стоит отдать предпочтение устройству клавишного типа. Для включения или отключения системы освещения пользователю не придётся прикладывать никаких усилий. Кроме того, в продаже также встречаются классические выключатели тумблерного типа. Они имеют почти такой же высокий уровень удобства использования, но отличаются консервативной стилистикой. А вот в ретро-проводке будут уместными устройства с поворотными (роторными) механизмами.

Светорегуляторы

Особой разновидностью систем управления светом являются диммеры (светорегуляторы). В отличие от обычных приспособлений, они не просто размыкают цепь, а регулируют мощность, помогая подобрать оптимальную яркость. Цена на выключатели такого типа достаточно высока, однако некоторые считают, что она полностью компенсируется экономией электроэнергии при их использовании.

как поменять выключатель с одной кнопкой и снять его со стены? Можно ли открутить двухклавишный?

Выключатели света, как и любые электротехнические устройства, иногда приходится заменять. Произвести замену старого прибора на новый, можно самостоятельно в домашних условиях.

Как заменить выключатель света своими руками

Выключатели света выполняются из прочных материалов высокого качества.

Но даже такие приборы со временем выходят из строя, и их приходится менять на новые устройства.

Произвести замену можно самостоятельно, не прибегая к помощи электрика, для этого нужно освоить технику выполнения работы и соблюдать меры безопасности.

Когда потребуется замена выключателя

Замена выключателей может потребоваться по различным причинам. К ним относятся поломка, износ коробки или окончание срока эксплуатации. При ремонте квартиры и изменении ее интерьера также может потребоваться установка более подходящего по дизайну изделия. Поменять старый выключатель света на новый можно за 20 минут. Важно соблюдать инструкцию и меры безопасности.

Демонтаж старого устройства своими руками

В первую очередь, нужно демонтировать старый выключатель. Это делается по приведенному алгоритму.

Для снятия потребуются отвертка-индикатор, плоская и крестовая отвертки, изолента, канцелярский нож и переносной светильник.

Как разобрать выключатель света в квартире

Работа по демонтажу выключателя выполняется в следующей последовательности:

  • отключить подачу электроэнергии;
  • удаление клавиш при помощи отвертки;
  • снятие внешней декоративной панели;
  • откручивание винтов, на которых крепится выключатель;
  • удаление выключателя из коробки;
  • отсоединение проводов.

Советуется сфотографировать, как были подключены проводники, чтобы при подключении их не перепутать.

Как снять со стены короб

Демонтаж выключателя требует удаления корпуса. Они бывают двух видов – винтовые и зажимные. Винтовые изделия крепятся при помощи винтов. Убрать такую панель можно отверткой. Также существуют зажимные рамки. Они крепятся на зажимы, которые просто отгибаются.

Как подготовить проводку

Перед тем, как проводить замену, следует убедиться в работоспособности электропроводки и подготовить ее. Различают два виды проводки

  • скрытая – выключатель устанавливается в металлический или пластиковый подрозетник, углубленный в сену;
  • открытая – используются накладные изделия.

Перед началом работы обязательно нужно произвести следующие действия:

  1. Проверить патрон неработающего светильника. Проблема может крыться не в переключателе, а в самом осветительном устройстве. Тогда не придется заменять устройство.
  2. Проверить наличие света в других комнатах.
  3. Если остальные светильники в доме работают, нужно производить демонтаж выключателя.

Работы по замене выключателя света производятся только при отключении электричества. После выключения нужно индикаторной отверткой проверить отсутствие электропитания.

Нужно предупредить жителей квартиры о проведении работ, чтобы они не пользовались светом до полной замены. Рекомендуется на распределительном щитке повесить табличку с предупреждением о ремонте, чтобы соседи не подали электроэнергию.

Варианты замены выключателя самостоятельно

В домашних условиях используются одноклавишные и двухклавишные выключатели. Процесс их замены различается количеством проводов.

Перед установкой советуется проверить сами кабели, целостность изоляции.

При обнаружении нарушений следует вызвать электрика для дальнейшей замены участка электропроводки.

Поменять с одной кнопкой (одноклавишный)

Следует зачистить изоляцию на концах кабелей. Затем проводники подключаются к клеммам выключателя – фазовый контакт (красный) подсоединяется к L1, синий или черный – к L2. Переключатель устанавливается в гнездо. Корпус фиксируется при помощи винтов.

На распределительном щитке подается электричество и проверяется работоспособность. Если все сделано корректно, можно устанавливать декоративную крышку.

Принято, чтобы свет включался нажимом клавиши вниз. Это следует учитывать при установке одноклавишника.

Замена двухклавишного

Устройство с двумя кнопками требует подключения трех фазовых проводников к клемме L3 и двух проводов к L1 и L2. Если используется трехклавишник, то используется 4 проводника – фаза и три контакта на разные группы светильников.

Далее алгоритм подключения такой же, как и у одноклавишного прибора.

Цвета проводников не всегда могут соответствовать своему назначению. Также они могут не иметь цвета. Перед подключением надо проверить каждую жилу индикаторными устройствами и убедиться в ее предназначении.

Советы безопасности

Работа с электропроводкой требует от мастера особой внимательности и аккуратности. Неправильные действия могут привести к негативным последствиям:

  • возгорание электропроводки;
  • поломка светильников;
  • быстрый выход из строя самого выключателя;
  • короткое замыкание;
  • поражение человека электрическим током.

Ремонтные работы обязательно должны проводиться при отключенной электроэнергии. Обязательно нужно надевать резиновые перчатки, также лучше надеть защитные очки. Также инструменты должны иметь заизолированные рукоятки.

Перед началом замены следует ознакомиться с инструкцией и конструктивными особенностями изделия. Подключение электропроводов советуется сфотографировать, чтобы при подключении не перепутать их местами.

Необходимость замены выключателя может быть вызвана различными причинами – несоответствие дизайну комнаты, поломка устройства, окончание срока эксплуатации. Дома традиционно используются включатели с одной и двумя клавишами. Принцип монтажа одноклавишников и двухклавишников похожий, различие лишь в количестве проводов. Заменить переключатели света можно самостоятельно в домашних условиях, важно лишь следовать инструкции и выполнять работы с соблюдением техники безопасности.

Полезное видео

Подсветка клавиш

- не обнаруживается Центром управления - Elgato

Если Подсветка клавиш не появляется при попытке управления или сопряжения через Центр управления или по телефону, следующие шаги могут помочь: ) Нажмите и удерживайте выключатель питания в течение 10 секунд в положении «II», пока он не мигнет 3 раза.

2) Отпустите кнопку питания и подождите 5 секунд

3) Теперь включите Key Light , установив кнопку питания в положение «I»


Перезагрузите ПК, Mac, устройство Android или iOS

Перезапуск устройства может решить множество различных проблем.


Сброс маршрутизатора

Перезапуск маршрутизатора может решить множество различных проблем.

У каждого маршрутизатора есть свой способ сброса. На маршрутизаторе может быть кнопка или локальная веб-страница, на которую можно перейти.

Если у вас нет этих возможностей, вам может потребоваться отсоединить и снова подключить кабель питания от маршрутизатора, но вы можете узнать у своего интернет-провайдера, что это рекомендуется.


Подключение ПК или Mac к маршрутизатору

Для управления Key Light с ПК или Mac компьютер должен быть подключен к тому же маршрутизатору, к которому подключен Key Light .

Это соединение может быть либо Wi-Fi, либо проводным соединением Ethernet.

Если ПК или Mac подключен непосредственно к модему, а не к маршрутизатору, управление Key Light с этого ПК или Mac работать не будет.


Подтвердите, что на компьютере есть активный адаптер Wi-Fi

Для сопряжения Key Light с помощью устройства Windows, macOS, Android или iOS этому устройству требуется соединение Wi-Fi. Если устройство Wi-Fi недоступно, соединение Key Light невозможно.

Адаптер Wi-Fi должен поддерживать частоту 2,4 ГГц, чтобы можно было обнаружить Key Light для сопряжения.

Можно использовать устройство iOS или базовый адаптер USB-Wi-Fi, если компьютер не имеет встроенного Wi-Fi.


Сбросить адаптер Wi-Fi

Иногда для адаптера Wi-Fi требуется сброс для отображения Key Light .

1) В Windows найдите « Network » и откройте окно «Состояние сети».

2) Внизу нажмите « Network Reset ».

3) Щелкните « Сбросить сейчас ».

4) Перезагрузите компьютер.

Выключатель с ключ-картой гостиницы, белый, WSS0S-H0W - Leviton

Дистанционные переключатели LevNet RF могут управлять неограниченным количеством RF-приемников LevNet, находящихся в пределах досягаемости. Они не используют ни проводов, ни батареек. Нажатие переключателя или вставка ключа-карты отеля в переключатель обеспечивает энергию для передачи беспроводного сигнала, который управляет освещением или другими устройствами, подключенными к приемникам LevNet RF. Беспроводные переключатели в основном используются для управления освещением на предприятиях или в домах, но их можно использовать для управления практически любым устройством включения / выключения.Уникальный идентификатор каждого коммутатора активирует только предполагаемых получателей. Установка и настройка займет всего несколько минут. Беспроводной выключатель с ключом-картой отеля с автономным питанием разработан для создания энергосберегающих решений для индустрии гостеприимства. Энергия экономится за счет того, что никакие устройства не остаются включенными, когда комната не используется. Вставка ключевой карты обеспечивает энергию для передачи беспроводного сигнала на приемники LevNet RF, которые управляют освещением или другими устройствами в комнате. При входе в комнату ключ-карта вставляется в переключатель, и беспроводной сигнал отправляется на приемники, которые контролируют нагрузки в комнате.Затем отдельные приемники связываются со своими соответствующими нагрузками, чтобы замкнуть цепь. Когда пользователь выходит из комнаты и вынимает карту-ключ из переключателя, приемникам посылается еще один беспроводной сигнал, открывающий цепи. Затем приемники отключают питание устройств.
  • Экономия энергии и денег: при входе в комнату гость вставляет ключ-карту, чтобы сделать доступным питание выбранных устройств; при выходе - гость снимает Карту для перевода устройств в номере в энергосберегающий «незанятый» режим
  • Энергосберегающие элементы управления гостиничными номерами: управление освещением и устройствами в зависимости от количества людей - интегрированное управление системами отопления, вентиляции и кондиционирования воздуха и освещением - и дополнительные главные элементы управления ВКЛ / ВЫКЛ
  • Простые беспроводные системы управления: управление неограниченным количеством приемников в пределах досягаемости - управление всеми или только выбранными устройствами в комнате - использование с большинством карточек-ключей от номера
  • Цвет: белый
Для жителей Калифорнии: щелкните здесь, чтобы получить предупреждение о предложении 65.

Различные типы электрических переключателей и типы переключателей света

Магнитный переключатель с корпусом MLP.

Изображение предоставлено: MagneLink, Inc.

Электрические переключатели - это электромеханические устройства, которые используются в электрических цепях для управления мощностью, обнаружения, когда системы выходят за пределы их рабочего диапазона, сигнализируют контроллерам о местонахождении элементов машин и деталей, обеспечивают средства для ручного управления функциями машины и процесса, управления освещением , и так далее.Электрические переключатели бывают разных стилей и приводятся в действие рукой, ногой или при обнаружении давления, уровня или предметов. Переключатели могут быть простого включения-выключения или могут иметь несколько положений, которые, например, могут управлять скоростью многоскоростного вентилятора. Операторы переключателей могут быть разных форм и размеров, например переключатели или кнопки, и могут быть выполнены в различных цветах.

Типы электрических переключателей

Есть много разных типов электрических переключателей.Функция переключателя определяется количеством полюсов и ходом переключателя. «Полюса» - это отдельные цепи, которыми управляет переключатель (например, у «3-полюсного» переключателя три цепи управляются одним и тем же ходом). «Броски» - это уникальные положения или настройки переключателя (например, «двойной переключатель» может работать в двух разных положениях, таких как включение / выключение, высокий / низкий уровень и т. Д.). Объединение количества полюсов и ходов дает краткое описание функции переключателя, поэтому функция, например, «однополюсного, двухходового» переключателя неявна.Типы переключателей обычно сокращаются для краткости, поэтому однополюсный двухпозиционный переключатель будет называться переключателем «SPDT».

Самый простой тип переключателя - это однополюсное одноходовое (SPST) устройство, которое функционирует как двухпозиционный переключатель. Двухполюсные двухпозиционные переключатели (DPDT) обычно используются в качестве внутренних цепей изменения полярности. Переключатели до четырех полюсов и трех переключателей являются обычным явлением, а некоторые имеют перерывы.

Педальные переключатели

Ножные переключатели

- это электромеханические устройства, используемые для управления мощностью в электрической цепи с помощью давления ногой.Они часто используются на станках, где оператору нужны руки для стабилизации заготовки. Основные характеристики включают количество педалей, функцию переключения, номинальное напряжение и номинальный ток. Педальные переключатели находят применение во многих прессах, где ручное управление не может использоваться для запуска цикла. Они также обычно используются в больничном и офисном оборудовании.

Реле уровня

Реле уровня

- это электромеханические устройства, используемые для определения уровня жидкостей, порошков или твердых тел.Они устанавливаются в резервуары, бункеры или бункеры и могут обеспечивать вывод в систему управления. В некоторых случаях они могут использоваться для непосредственного приведения в действие устройства, например реле уровня, используемого в бытовых отстойниках. Основные характеристики включают измеряемую среду, тип выхода, тип переключателя, номинальные значения напряжения и тока, а также материалы, из которых изготовлен корпус, шток и поплавок. Реле уровня широко используются в перерабатывающей промышленности для контроля уровня в резервуаре и бункере. Они также используются в повседневных приложениях.

Типы переключателей: Концевой выключатель на панели управления.

Изображение предоставлено: история инженера / Shutterstock.com

Концевые выключатели

Концевые выключатели

- это электромеханические устройства, предназначенные для механического определения движения и положения и подачи выходных сигналов на контроллер. Они доступны в виде выключателей без покрытия или в прочных корпусах, предназначенных для работы в жестких условиях производственного цеха. Основные характеристики включают тип привода, номинальное напряжение и ток. Множество типов приводов от стержней до нитевидных кристаллов гарантирует, что любой тип машины, компонента или деталей может быть обнаружен концевым выключателем.Концевые выключатели используются во многих обычных бытовых машинах, таких как стиральные машины. В своей прочной форме они используются на многих типах производственных объектов, таких как сталелитейные и бумажные заводы.

Магнитные переключатели

Магнитные переключатели

, также известные как герконы, представляют собой тип электрических переключателей, в которых механизм замыкания переключателя приводится в действие при наличии или отсутствии магнитного поля. В типичной конструкции контакты переключателя обычно разомкнуты, когда магнитное поле не находится в непосредственной близости от переключателя, но затем контакты замыкаются для замыкания цепи, когда применяется магнитное поле или когда переключатель находится в непосредственной близости от магнитного поля. поле от постоянного магнита или катушки реле под напряжением.Одним из применений магнитных переключателей является обнаружение открытия и закрытия дверей и окон как часть системы безопасности.

Мембранные переключатели

Мембранные переключатели

- это электромеханические устройства на печатной плате, которые обеспечивают тактильное управление процессами и машинами без необходимости использования отдельных нажимных переключателей. Часто они разрабатываются специально для конкретного процесса. Основные характеристики включают тип схемы в сборе, тип привода и тип клеммы. Количество клавиш, графика, подсветка и дисплеи также могут быть важными характеристиками.Мембранные переключатели широко используются в коммерческих продуктах, где объединение всех функций управления в одном устройстве может снизить затраты по сравнению с использованием дискретных переключателей.

Реле давления

Реле давления

- это электромеханические устройства, используемые для измерения давления жидкости и подачи выходных сигналов на контроллер. В качестве чувствительного элемента они часто используют диафрагму. Основные характеристики включают тип давления, измеряемую среду, материал мембраны, соединение давления, минимальное и максимальное рабочее давление и максимальный ток переключения.Реле давления используются для поддержания давления в установленных пределах в системах смазки, где повышенное или пониженное давление может привести к повреждению машины.

Переключатели с вытяжной цепью

Выключатели с цепной цепью

- это электромеханические устройства, которые управляются вручную и используются для включения и выключения цепи или переключения цепи при увеличении уровней мощности. Чаще всего они применяются в освещении, где они используются для переключения ламп. Тросовые переключатели используются в качестве устройств аварийной остановки.

Основные характеристики включают функцию переключения, номинальные значения напряжения и тока, а также различные функции, характерные для приложений аварийного останова, такие как обнаружение обрыва кабеля. Однопозиционный переключатель может использоваться для ручного управления верхним освещением и вентиляторами. В качестве тросовых выключателей они используются для устройств аварийной остановки, например, по длине ходового валка. Их иногда называют натяжками за веревку или за трос.

Кнопочные переключатели

Кнопочные переключатели

, также называемые кнопочными переключателями, представляют собой электромеханические устройства с ручным управлением, используемые для переключателей и коммутационных схем.Это наиболее распространенная разновидность переключателей, используемых на промышленных панелях управления. Основные технические характеристики включают одно- или двухходовое переключение, тип контакта, тип монтажа, тип привода и диаметр выреза в панели. Вырез 30 мм - это обычный промышленный размер. Кнопочные переключатели составляют основную часть ручных переключателей, используемых в промышленных системах управления. Они доступны в различных формах и стилях, чтобы охватить практически любые сценарии ручного управления. В зависимости от ожидаемых условий окружающей среды, кнопочные переключатели могут быть оснащены защитными уплотнительными манжетами, которые предназначены для предотвращения проникновения посторонних веществ и частиц, таких как песок, грязь, пыль или даже жидкости, которые могут вызвать проблемы с надежностью переключателя. механизмы.

Типы переключателей света: кулисные переключатели.

Изображение предоставлено: Nowwy Jirawat / Shutterstock.com

Кулисные переключатели

Кулисные переключатели - это электромеханические устройства с ручным управлением, используемые для переключения цепей. Положение оператора переключателя, поднятое или опущенное, дает быструю визуальную индикацию включенного или выключенного состояния цепи. Основные технические характеристики включают функцию переключения на одно или два хода, тип монтажа, тип привода и размеры выреза в панели. Кулисные переключатели используются для ручного переключения во многих промышленных системах управления, а также для управления потребительскими товарами и офисной техникой.

Поворотные переключатели

Поворотные переключатели

- это электромеханические устройства с ручным управлением, используемые для переключения цепей и выбора функций. Электрический поворотный переключатель может быть двухпозиционным, двухпозиционным или иметь несколько дискретных упоров. Основные характеристики включают количество полюсов, количество позиций, тип конструкции, тип монтажа и диаметр выреза в панели для переключателей, устанавливаемых на панели. Поворотные переключатели используются для обеспечения визуально проверяемых средств положения переключателя, позволяя операторам с первого взгляда определять, находится ли цепь под напряжением или нет.Их также называют лопастными переключателями.

Ползунковые переключатели

Ползунковые переключатели

- это электромеханические устройства с ручным управлением, используемые для переключения цепей. Оператор переключателя выполнен в виде ползунка, который перемещается из положения в положение для управления состоянием цепи. Основные характеристики включают одно- или двухходовое переключение, тип монтажа и размеры выреза в панели. Ползунковые переключатели используются в электрическом и электронном оборудовании, где диапазон переключения может быть ограничен, и при этом важна экономия.Они обычно используются для кнопок включения-выключения или просто как общий переключатель управления.

Дисковые переключатели

Дисковые переключатели

, также называемые дисковыми переключателями, представляют собой электромеханические устройства с ручным управлением, используемые для управления электрическими цепями с помощью вращающегося колеса. Они отображают числовое значение, соответствующее положению переключателя. Принцип работы и основные характеристики дискового переключателя включают количество положений, тип монтажа, тип привода, тип кодированного выхода и размеры выреза в панели.Дисковые переключатели широко используются в авиационной промышленности для управления полетом, контрольно-измерительной аппаратуры и контроллеров. Они также используются в испытательном и измерительном оборудовании и компьютерных устройствах.

Тумблеры

Тумблерные переключатели

- это электромеханические устройства с ручным управлением, используемые для переключения цепей. Работа тумблера приводится в действие рычагом, который сдвигается по небольшой дуге. Перемещение рычага вперед и назад открывает и замыкает электрическую цепь, а положение рычага дает быструю визуализацию состояния цепи.Основные характеристики включают одно- или двухходовое переключение, конфигурацию с 1, 2 или 3 осями, а в некоторых случаях - конфигурацию с переключением во всех направлениях или джойстиком, а также тип привода.

Тумблерный переключатель

широко используется в электронных панелях и контрольно-измерительных приборах, где требуется более широкий диапазон функций переключения, например, в распределительных щитах.

Настенные переключатели

Настенные переключатели

- это электромеханические устройства с ручным управлением, которые чаще всего используются в жилых и коммерческих зданиях для управления освещением.Они также используются для управления потолочными вентиляторами и электрическими розетками. Основные характеристики включают комбинированную функцию устройства, тип привода и дополнительные функции переключателя, такие как регулировка яркости, регулировка скорости вентилятора или переключение на основе таймера.

Настенные выключатели

специально разработаны для работы от сети и помещаются в стандартные электрические коробки. Они являются стандартными предметами в жилом и коммерческом строительстве. Разнообразие декораторов или дизайнерских стилей может отличить эти переключатели от промышленных переключателей, для которых эстетика менее важна.

Электрический выключатель - Области применения и отрасли

Электрические переключатели используются во множестве приложений во всех отраслях, таких как аэрокосмическая, автомобильная, химическая, коммуникационная, морская, медицинская, военная, нефтехимическая и транспортная, а также в коммерческом и жилом секторах. Повсеместная технология, переключатели можно найти как часть пользовательского интерфейса почти для каждого электрического и механического продукта. Вот некоторые типичные места, где можно найти переключатели:

  • Контроль доступа / выхода
  • Самолет
  • Амперметры
  • Приборы
  • Тормозные системы
  • Конвейеры
  • Краны
  • Двери
  • Электропневматика
  • Аварийный останов
  • Эскалаторы
  • HVAC
  • Гидравлика
  • Зажигание / стартер
  • Инструменты
  • Станки
  • Двигатели
  • Пневматика
  • Сосуды под давлением
  • Управление процессами
  • Блокировка безопасности
  • Скрубберы
  • Сепараторы
  • Контроль скорости
  • Приямки
  • Танки
  • Трансформаторы
  • Клапаны
  • Вольтметры

Как правило, конкретное приложение помогает определить, какой переключатель лучше всего подходит для работы.Поскольку форм-фактор коммутатора очень важен, выбор не может быть сделан до тех пор, пока не будет определена цель.

Типы выключателей света - рекомендации

Полюса, броски и форм-фактор

Поскольку для разных приложений требуются разные типы коммутаторов - как по форм-фактору, так и по количеству полюсов и ходов - важно знать, для чего нужен коммутатор, до принятия решения о покупке.

Например, для простых типов переключателей света может потребоваться только один полюс и один ход, но он может принимать разные формы: тяговая цепь, кнопка, кулисный переключатель, поворотный, скользящий, тумблерный и знакомый настенный переключатель - все это обычное дело.Другой пример - реле уровня, используемое для определения того, приближается ли резервуар к своей вместимости; Этот тип переключателя имеет только один основной форм-фактор, но может иметь разные комбинации полюсов и ходов. Выбор переключателя должен производиться с учетом функций и целей всей системы.

Также имейте в виду, что разные форм-факторы будут иметь разные физические соображения - электрический поворотный переключатель будет иметь максимальную номинальную мощность, о которой вы должны знать, но реле уровня не будет, а реле давления будет иметь номинальное давление, которое стена переключать не буду.

Цены и качество

Цена на коммутатор

и качество сборки могут сильно отличаться. Самые простые и дешевые коммутаторы могут стоить всего несколько долларов, в то время как сложные системы могут стоить сотни за штуку. О качестве сложно судить, но сертификация по отраслевым стандартам гарантирует, что данный коммутатор соответствует определенным минимальным требованиям, установленным уважаемым агентством или правительством.

Нет важных различий между большинством новых, бывших в употреблении, восстановленных и восстановленных переключателей.Новые переключатели будут дороже, но с гарантией; бывшие в употреблении переключатели будут дешевле, но могут не иметь гарантии или иметь более низкую надежность. Этот компромисс должен быть тщательно взвешен, особенно для критически важных компонентов и приложений.

Имейте в виду, что эта категория относится к электрическим переключателям, а не к сетевым коммутаторам.

Электрические переключатели Важные атрибуты

Есть много качеств, влияющих на выбор переключателя, некоторые из которых уже обсуждались.Здесь дается описание многих важных характеристик. Эти атрибуты включают в себя как конструкцию переключателя, так и электрические характеристики.

Конструкция переключателя

Конструкция выключателя имеет первостепенное значение. От того, из чего он сделан и как он собран, будет зависеть, подходит ли коммутатор для конкретного применения.

Конфигурация цепи

Конфигурация схемы относится к количеству полюсов, ходов и разрывов переключателя.Переключатели обычно имеют от одного до четырех полюсов и от одного до трех ходов; у некоторых есть одиночные или двойные перерывы.

Покрытие контактов и клемм

Изготовленные из золота, никеля или серебра, материалы покрытия контактов и выводов могут повлиять на быстродействие, надежность и стоимость коммутатора. Покрытие клемм также может быть выполнено из олова или припоя.

Класс

P и рейтинг защиты NEMA

Степень защиты от проникновения (IP) и рейтинг корпуса Национальной ассоциации производителей электрооборудования (NEMA) являются официальными рекомендациями, которые показывают, в каких условиях может выдерживать корпус коммутатора.Более строгие оценки больше подходят для менее щадящих областей работы.

Тип крепления

Монтаж коммутатора определяет, как его можно прикрепить к системе. Для обеспечения надлежащей подгонки и работы необходимо выбрать подходящий совместимый монтаж.

Электрические характеристики

В качестве электромеханических устройств важны электрические характеристики переключателя. Электрические характеристики переключателя определяют его способность надежно работать в приложенных электрических условиях.

Тип контакта

В переключающих переключателях используются контакты двух типов: не замыкающие («размыкание перед замыканием» или BBM) и закорачивающие («замыкающее перед размыканием» или MBB). Переключающие переключатели без короткого замыкания прерывают одну переключающую цепь перед активацией другой; короткое замыкание переключающих переключателей на очень короткое время активирует обе цепи. Это может повлиять на работу схемы, поэтому выбор правильной схемы очень важен.

Текущий рейтинг

Номинальный ток обычно измеряется в миллиамперах (мА) или амперах (Амперах).Превышение этого рейтинга может вызвать серьезные отказы и представлять опасность.

Диэлектрическая прочность

Каждый переключатель имеет поляризованные изоляционные материалы, называемые диэлектриками. Электрическая прочность диэлектрика, измеряемая в вольтах (В), представляет собой наибольшее электрическое поле, которое оно может выдержать до того, как его изоляционная способность ухудшится.

Срок службы

Этот атрибут обычно отражает количество операций переключения, на которые рассчитано устройство, то есть количество циклов, в течение которых переключатель рассчитан на работу в условиях окончания срока службы из-за механической усталости.Более высокий ресурс означает, что коммутатор рассчитан на большее количество рабочих циклов, прежде чем потребуется его замена.

Номинальная мощность

Обычно измеряется в вольтах (ВА) или ваттах (Вт). Номинальная мощность - это максимальная мощность устройства, с которой можно работать во время работы. Превышение этого номинала может вызвать чрезмерное нагревание внутри устройства, что может привести к выходу из строя переключателя, а также создать угрозу безопасности.

Номинальное напряжение

Измеренное в вольтах (В) номинальное напряжение - это максимальный уровень напряжения, с которым коммутатор может безопасно работать.Превышение этого номинала может вызвать дуговой разряд в переключателях, что приведет к короткому замыканию, отказу переключателя и потенциальным опасностям.

Электрические переключатели - сопутствующие товары

  • Датчики уровня и Уровнемеры часто действуют как датчики и приводы для реле уровня.
  • Сетевые коммутаторы связывают компьютеры, принтеры и другие устройства в сети или в различных частях сети и не подпадают под эту категорию.
  • Переключатели в сборе представляют собой серию переключателей целых механизмов, управляемых включенным переключателем.
  • Преобразователи преобразуют одну форму энергии в другую, часто используемую в качестве исполнительного механизма в реле давления.
  • RF-переключатели и S olid State Switches полагаются на использование полупроводниковых устройств, таких как диоды, для блокировки потока электрического тока или радиочастотных сигналов.

Типы переключателей - дополнительные ресурсы

Ниже приведены некоторые дополнительные ресурсы и полезные ссылки, касающиеся электрических переключателей.

Общие

Прочие электротехнические изделия

Прочие «виды» статей

Больше от компании Electric & Power Generation

Используйте экранную клавиатуру (OSK) для ввода

Существует несколько типов клавиатур для ПК. Самый распространенный тип - это физическая внешняя клавиатура, которая подключается к вашему ПК.Но в Windows есть встроенный инструмент легкого доступа, называемый экранной клавиатурой (OSK), который можно использовать вместо физической клавиатуры.

Для использования OSK сенсорный экран не нужен. Он отображает визуальную клавиатуру со всеми стандартными клавишами, поэтому вы можете использовать мышь или другое указывающее устройство для выбора клавиш или использовать одну физическую клавишу или группу клавиш для циклического переключения клавиш на экране.

Примечание: ПК с сенсорным экраном также имеет сенсорную клавиатуру.Сенсорная клавиатура появится, когда вы коснетесь текстового поля, когда ваш компьютер находится в режиме планшета.

Открытие экранной клавиатуры

Перейдите к Start , затем выберите Settings > Ease of Access > Keyboard и включите переключатель под Use the On-Screen Keyboard . На экране появится клавиатура, с помощью которой можно перемещаться по экрану и вводить текст.Клавиатура останется на экране, пока вы ее не закроете.

Примечание: Чтобы открыть OSK с экрана входа, нажмите кнопку Ease of Access в правом нижнем углу экрана входа, а затем выберите Экранная клавиатура .

Чтобы изменить способ ввода информации на экранной клавиатуре

Открыв OSK, нажмите кнопку Options и выберите нужные параметры:

  • Использовать звук щелчка .Используйте эту опцию, если вы хотите слышать звук при нажатии клавиши.

  • Показать клавиши для облегчения перемещения по экрану . Используйте эту опцию, если хотите, чтобы клавиши подсвечивались при вводе текста.

  • Включите цифровую клавиатуру .Используйте этот параметр, чтобы развернуть OSK и отобразить цифровую клавиатуру.

  • Нажмите на клавиши . Используйте этот режим, если вы предпочитаете нажимать или касаться экранных клавиш для ввода текста.

  • Наведите курсор на клавиши . Используйте этот режим, если вы используете мышь или джойстик, чтобы указать на клавишу.Символы, на которые вы указываете, вводятся автоматически, если вы указываете на них в течение определенного времени.

  • Сканирование ключей . Используйте этот режим, если хотите, чтобы OSK постоянно сканировала клавиатуру. В режиме сканирования выделяются области, в которых можно вводить символы с клавиатуры, нажимая сочетание клавиш, используя устройство ввода переключателя или устройство, имитирующее щелчок мыши.

  • Использовать прогнозирование текста . Используйте эту опцию, если вы хотите, чтобы OSK предлагала вам слова при вводе, поэтому вам не нужно вводить каждое слово целиком.

Примечания:

  • Text Prediction доступен на английском, французском, итальянском, немецком и испанском языках.Если вы хотите использовать один из этих языков, а он не установлен, установите языковые файлы для этого языка.

  • Если вы используете режим наведения или сканирования и случайно свернули OSK, вы можете восстановить его, указав на него на панели задач (для режима наведения) или нажав кнопку сканирования (для режима сканирования).

  • Если вы сворачиваете OSK и переключаетесь в режим планшета, используйте кнопку Task view , чтобы вернуться в OSK.

Существует несколько видов клавиатур. Чаще всего это физическая внешняя клавиатура, которую вы подключаете к компьютеру.

Windows также имеет экранную клавиатуру (OSK), инструмент для облегчения доступа. Используйте OSK вместо физической клавиатуры для перемещения по компьютеру и ввода текста. Для использования OSK сенсорный экран не нужен.OSK отображает визуальную клавиатуру со всеми стандартными клавишами. Выбирайте клавиши с помощью мыши или другого указывающего устройства либо используйте физическую единственную клавишу или группу клавиш для циклического переключения клавиш на экране.

Примечание: ПК с сенсорным экраном также имеет сенсорную клавиатуру. Когда вы используете ПК с Windows с сенсорным экраном, коснитесь текстового поля или другой области, где вы можете вводить текст, и появится сенсорная клавиатура. Дополнительные сведения о сенсорной клавиатуре см. В разделе Как использовать сенсорную клавиатуру.

Открытие экранной клавиатуры

  1. Проведите пальцем от правого края экрана, а затем нажмите Поиск .
    (Если вы используете мышь, наведите указатель на правый нижний угол экрана, переместите указатель мыши вверх и затем щелкните Search .)

  2. Введите Экранная клавиатура в поле поиска, а затем коснитесь или щелкните Экранная клавиатура .

    На экране появляется клавиатура, которую можно использовать для перемещения по компьютеру и ввода текста. Клавиатура останется на экране, пока вы ее не закроете.

    Примечание: Чтобы открыть OSK с экрана входа, коснитесь или щелкните кнопку Ease of Access в нижнем левом углу экрана входа, а затем коснитесь или щелкните Экранная клавиатура .

Чтобы изменить способ ввода информации на экранной клавиатуре

Открыв OSK, коснитесь или щелкните кнопку OSK Options , а затем выберите нужные параметры:

  • Использовать звук щелчка .Используйте эту опцию, если вы хотите слышать звук при нажатии клавиши.

  • Показать клавиши для облегчения перемещения по экрану . Используйте эту опцию, если хотите, чтобы клавиши подсвечивались при вводе текста.

  • Включите цифровую клавиатуру .Используйте этот параметр, чтобы развернуть OSK и отобразить цифровую клавиатуру.

  • Нажмите на клавиши . Используйте этот режим, если вы предпочитаете нажимать или касаться экранных клавиш для ввода текста.

  • Наведите курсор на клавиши . Используйте этот режим, если вы используете мышь или джойстик, чтобы указать на клавишу.Символы, на которые вы указываете, вводятся автоматически, если вы указываете на них в течение определенного времени.

  • Сканирование ключей . Используйте этот режим, если хотите, чтобы OSK постоянно сканировала клавиатуру. В режиме сканирования выделяются области, в которых можно вводить символы с клавиатуры, нажимая сочетание клавиш, используя устройство ввода переключателя или устройство, имитирующее щелчок мыши.

  • Использовать прогнозирование текста . Используйте эту опцию, если вы хотите, чтобы OSK предлагала вам слова при вводе, поэтому вам не нужно вводить каждое слово целиком.

Примечания:

  • Text Prediction доступен на английском, французском, итальянском, немецком и испанском языках.Если вы хотите использовать один из этих языков, а он не установлен, установите языковые файлы для этого языка.

  • Если вы используете режим наведения или сканирования и случайно свернули OSK, вы можете восстановить его, указав на него на панели задач (для режима наведения) или нажав кнопку сканирования (для режима сканирования).

  • Если вы минимизируете OSK и переключитесь на начальный экран или полноэкранное приложение, вы не сможете получить доступ к OSK.Сначала откройте OSK, а затем перейдите на начальный экран или в приложение.

Вместо того, чтобы полагаться на физическую клавиатуру для ввода и ввода данных, вы можете использовать экранную клавиатуру. Экранная клавиатура отображает визуальную клавиатуру со всеми стандартными клавишами. Вы можете выбирать клавиши с помощью мыши или другого указывающего устройства, или вы можете использовать одну клавишу или группу клавиш для циклического переключения клавиш на экране.

Посмотрите это видео, чтобы узнать, как печатать без использования клавиатуры (1:21)

Для набора текста без использования клавиатуры

Откройте экранную клавиатуру, нажав кнопку Пуск , щелкнув Все программы , щелкнув Стандартные , щелкнув Ease of Access , а затем щелкнув Экранная клавиатура .

  1. Откройте экранную клавиатуру, нажав кнопку Пуск , щелкнув Все программы , щелкнув Стандартные , щелкнув Ease of Access , а затем щелкнув Экранная клавиатура .

  2. Щелкните Options , а затем в разделе Чтобы использовать экранную клавиатуру , выберите нужный режим:

Режим набора

Описание

Нажать на клавиши

В режиме щелчка вы нажимаете экранные клавиши для ввода текста.

Наведите курсор на клавиши

В режиме наведения вы используете мышь или джойстик, чтобы указать на клавишу в течение заранее определенного периода времени, и выбранный символ вводится автоматически.

Сканирование ключей

В режиме сканирования экранная клавиатура постоянно сканирует клавиатуру и выделяет области, в которых можно вводить символы клавиатуры, нажимая сочетание клавиш, используя устройство ввода переключателя или устройство, имитирующее щелчок мыши.

Примечания:

  • Если вы используете режим наведения или сканирования и случайно свернули экранную клавиатуру, вы можете восстановить ее, указав на нее на панели задач (для режима наведения) или нажав клавишу сканирования (для режима сканирования).

  • Если вы используете щелчок мышью для выбора клавиши в режиме сканирования по клавишам, указатель мыши должен находиться над экранной клавиатурой.

  • Раскладка клавиатуры на экранной клавиатуре меняется в зависимости от языка, отображаемого в активной программе.

Экранная клавиатура может издавать звуковой щелчок при нажатии клавиши.

  1. Откройте экранную клавиатуру, нажав кнопку Пуск , щелкнув Все программы , щелкнув Стандартные , щелкнув Ease of Access , а затем щелкнув Экранная клавиатура .

  2. Щелкните Параметры , установите флажок Использовать звук щелчка , а затем щелкните ОК .

Для ввода чисел с экранной клавиатуры можно использовать цифровую клавиатуру.

  1. Откройте экранную клавиатуру, нажав кнопку Пуск , щелкнув Все программы , щелкнув Стандартные , щелкнув Ease of Access , а затем щелкнув Экранная клавиатура .

  2. Щелкните Параметры , установите флажок Включить цифровую клавиатуру , а затем щелкните ОК .

Когда включено предсказание текста, по мере ввода на экранной клавиатуре отображается список слов, которые вы, возможно, набираете.

  1. Откройте экранную клавиатуру, нажав кнопку Пуск , щелкнув Все программы , щелкнув Стандартные , щелкнув Ease of Access , а затем щелкнув Экранная клавиатура .

  2. Щелкните Options , установите флажок Use Text Prediction , а затем щелкните OK .

    Если вы не хотите автоматически добавлять пробел после вставки слова с помощью прогнозирования текста, снимите флажок Вставить пробел после прогнозируемых слов , а затем нажмите ОК .

Примечания:

  • Прогнозирование текста доступно только на английском, французском, итальянском, немецком и испанском языках. Чтобы включить предсказание текста на определенном языке, необходимо сначала установить дополнительные языковые файлы для этого языка.

  • Прогнозирование текста не включено в Windows 7 Home Basic.


Создание и проектирование переключателей - Официальный магазин Makey Makey на Joylabz

Добро пожаловать в класс Maker! Это класс для студентов, которые закончили наш курс Макей Макей для начинающих, или для мастеров, которые уже имеют базовые знания о Макей Макей.

В классах для начинающих вы узнали, как работают схемы, познакомились с Макеем Макеем и сделали рисунки как сигнал к игре в приложениях для фортепиано. Но знаете ли вы, что с помощью Макея Макея можно создавать сложные датчики?

Начнем с нескольких простых переключателей.

Переключатель - это датчик простого типа.

Словарь: Датчик - это устройство ввода, которое что-то воспринимает (воду, свет, движение, звук) и затем передает эту информацию на устройство вывода.

Пример: ваш рисунок из этого урока был устройством ввода, когда Макей Макей чувствовал, что вы касаетесь каждого рисунка, он отправлял сигнал на ваш компьютер, где Scratch или приложение для фортепиано получали сигнал и играли фортепианную ноту!

Когда вы начинаете проектировать свои собственные датчики, хорошо думать о процессе как об условном выражении «Если это> то то». Датчик освещенности может воспринимать: «, если есть свет, , тогда - выключить ночник.Он также может ощущать: « Если темнота, тогда включите ночник».

Датчики комбинированные с Макей Макей

Когда вы подключаете датчик к Makey Makey, вы можете обнаруживать определенные типы информации и настраивать то, что вы хотите, чтобы вывод был с помощью кода, который вы создаете.

Плата Makey Makey имеет 6 «входов» на передней панели, которые служат клавишами вашего компьютера. Когда вход Земли обнаруживает нажатие клавиши, вы замыкаете цепь.

Эта информация передается по красному кабелю USB, чтобы сообщить вашему компьютеру: «Эй! Клавиша пробела была нажата! » Поскольку Макей Макей позволяет вам сказать вашему компьютеру, что повседневные вещи теперь являются вашей компьютерной клавиатурой, вы можете «сделать» любую проводящую вещь (например, банан) одной из «клавиш» вашего компьютера. Вот почему он называется MaKey MaKey!

Люди используют датчики с Makey Makey и другими микроконтроллерами, такими как Raspberry Pi, Arduino и micro: bit, но на самом деле вы можете создать свои собственные датчики из простых материалов для использования с любой из этих плат.

Переключатели

Когда вы играете на рисованном пианино, вы являетесь соединением ЗЕМЛИ, которое замыкает цепь при нажатии на каждый рисунок, чтобы заставить звучать каждую клавишу пианино.

Теперь давайте узнаем, как создать свой собственный переключатель, который не требует голой кожи для завершения схемы.

Словарь: Выключатель - это компонент, который требует физического действия для замыкания цепи. Как клавиши на клавиатуре! Switch может быть мгновенным или постоянным.

Давайте сначала сделаем переключатель мгновенного действия . Это означает, что переключатель будет находиться во включенном состоянии только до тех пор, пока он находится в нажатом состоянии. Обычно выключатель представляет собой разомкнутую цепь, пока не сработает. Это означает, что цепь разомкнута, пока вы не нажмете переключатель, чтобы активировать ее. Так же, как кнопка на клавиатуре или кнопка калькулятора. Знаете ли вы, что вы можете нарисовать переключатель мгновенного действия?

Вы также можете легко произвести ремонт коммутатора с помощью канцелярских принадлежностей. Поддерживаемый переключатель остается включенным после включения или выключения после выключения.Как выключатель в вашем доме.

Лучший способ узнать о переключателях для изготовления нескольких различных типов.

Это видео покажет вам четыре различных способа изготовления переключателей!

Игровая клавиатура с 3-цветной подсветкой (ПРОДОЛЖЕНИЕ)

Характеристики:

3-цветная клавиатура с подсветкой
Клавиатура с подсветкой позволяет выбрать цвет подсветки одним нажатием клавиши и легко регулировать яркость в зависимости от ваших личных предпочтений и настроения.Мягкое освещение позволяет комфортно работать днем ​​и ночью, не утомляя глаза. Теперь вы можете видеть правильные ключи в любой обстановке, играть или работать от заката до рассвета за своим столом, в кабинете или в спальне, не мешая другим!

«Горячие» клавиши для мультимедиа и Интернета
Управляйте своим медиаплеером и просматривайте веб-страницы всего одним нажатием клавиши с помощью встроенных «горячих» клавиш для мультимедиа и Интернета для легкого доступа к любимым медиа или веб-сайтам!

Водонепроницаемость
Структура этой клавиатуры позволяет небольшим каплям или брызгам стекать через нижнюю часть клавиатуры, не вызывая повреждений.

Мембранные клавиши с 2-кратной крупной печатью для наглядности и быстрого набора текста
2-кратные клавиши с большой печатью облегчают чтение днем ​​и ночью. Мембранные переключатели клавиш обеспечивают лучший тактильный отклик и более тихий набор текста. К тому же они рассчитаны на пять миллионов нажатий клавиш!

Описание продукта:


Технические характеристики:
Раскладка клавиатуры: 104-клавишная раскладка для США
Подключение: USB
Тип клавиатуры: Технология мембранных переключателей
Горячие клавиши в Интернете: 5 горячих клавиш в Интернете (домой, электронная почта, назад, вперед, поиск)
Горячие клавиши для СМИ 5 горячих клавиш мультимедиа (громкость Dn, увеличение громкости, включение / выключение медиаплеера, воспроизведение / пауза, отключение звука)
Горячие клавиши для светодиодов: Горячие клавиши с 5 светодиодами (переключение цвета, повышение яркости, затемнение, включение / выключение света, Мой компьютер)
Размер: 18 ″ x 6.9 ″ x 1 ″ (458 x 175 x 25 мм)
Вес: 1,5 фунта
Сертификаты: FCC, CE, ROHS, IC

Включает:

  • Мультимедийная клавиатура Adesso AKB-135EB с подсветкой
  • Краткое руководство

Требования:

  • Операционная система: Windows® 2000 / XP / Vista / 7/8/10
  • Интерфейс подключения: USB
Артикул

Соединение

Код UPC

Размеры упаковки

Вес в упаковке

Кол-во в картонной коробке

АКБ-135EB

USB 783750006262 20.1 ″ x 8,1 ″ x 1,1 ″ 1,8 фунта 20

Дистанционные переключатели питания в Ace Hardware

Об удаленных переключателях / приемниках

Когда большинство людей думают о современных домах с обновленными удобствами, они в первую очередь думают об удаленном доступе и управлении всем в доме. К счастью, у Ace есть множество доступных и простых в установке опций, которые сделают ваш дом максимально комфортным и удобным.

Домашний комфорт одним нажатием кнопки

У вас есть возможность настроить освещение в соответствии с вашим настроением и деятельностью в вашем доме. Работать с последними документами за кухонным столом, развлекать друзей в гостях или просто выключать все оборудование перед тем, как заснуть, никогда не было так просто. Найдите подходящие переключатели для управления освещением и другой электроникой, чтобы задать правильный тон и настроение в каждом помещении.

Используйте переключатель дистанционного управления для включения различных устройств, в том числе:

  • Диммер. Установите беспроводной диммер с дистанционным управлением в часто используемых местах. Диммерные переключатели идеально подходят для столовых, притонов, семейных комнат и спален.
  • Шторы для окон. Добавьте систему дистанционного выключения света, которая включает функцию моста для управления оконными шторами и другими функциями в вашем умном доме. После установки этими функциями можно управлять из дома с помощью приложения для смартфона или планшета практически из любого места.
  • Вентиляторы потолочные. Установите пульт дистанционного управления Bluetooth для потолочного вентилятора, чтобы обеспечить максимальный комфорт без необходимости перемещаться.

Полезный совет: Вы можете подключить несколько разных устройств к одному удаленному коммутатору. Просто включите этот пульт из любой точки комнаты, чтобы включить телевизоры, аудиоустройства и многое другое, а затем снова нажмите кнопку, чтобы быстро и легко выключить все, когда закончите.

Возьмите это на улицу

Пульт дистанционного управления предназначен не только для использования внутри помещений.Выведите свою новую высокотехнологичную систему на улицу с помощью подходящих устройств дистанционного управления.

Используйте внешний переключатель дистанционного управления для управления наружными вентиляторами, освещением и даже аудиосистемами с помощью простого пульта дистанционного управления.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
