Utp кабель это. Кабель UTP: характеристики, применение и преимущества неэкранированной витой пары

Что такое кабель UTP и как он работает. Какие существуют категории UTP кабеля. Чем отличается UTP от STP. Где применяется неэкранированная витая пара. Каковы преимущества использования UTP кабеля в локальных сетях.

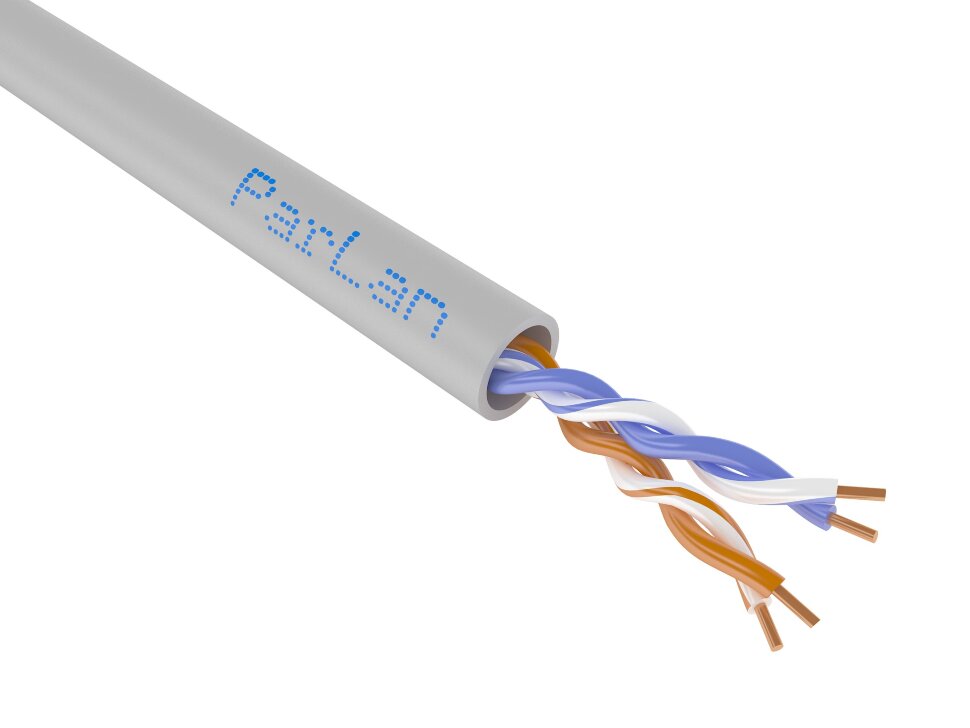

Что такое кабель UTP и как он устроен

UTP (Unshielded Twisted Pair) — это неэкранированная витая пара, один из самых распространенных типов сетевых кабелей. Он состоит из нескольких пар медных проводов, скрученных между собой и заключенных в общую пластиковую оболочку.

Основные характеристики кабеля UTP:

• Содержит 2-4 пары скрученных медных проводов
• Не имеет металлического экрана
• Диаметр проводников обычно 22-26 AWG
• Волновое сопротивление 100 Ом
• Используется разъем RJ45

Скручивание проводов в пары помогает снизить электромагнитные помехи и перекрестные наводки. Чем больше витков на единицу длины, тем лучше защита от помех.

Категории кабеля UTP и их характеристики

Существует несколько категорий UTP кабеля, различающихся по характеристикам:

• Cat 3 — до 16 МГц, для телефонии и сетей 10BASE-T
• Cat 5 — до 100 МГц, для сетей Fast Ethernet

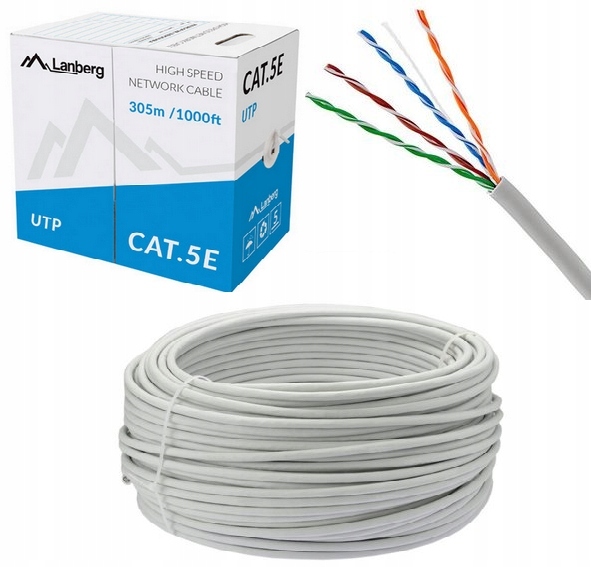

• Cat 5e — до 100 МГц, улучшенная версия Cat 5 для Gigabit Ethernet

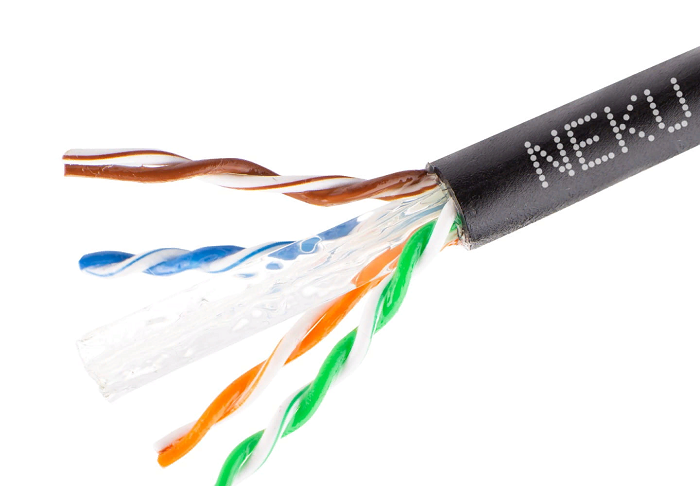

• Cat 6 — до 250 МГц, для сетей 10 Gigabit Ethernet на коротких расстояниях
• Cat 6a — до 500 МГц, для 10 Gigabit Ethernet на 100 метров
• Cat 7 — до 600 МГц, улучшенная помехозащищенность

Чем выше категория, тем лучше характеристики передачи и помехозащищенность кабеля.

Принцип работы UTP кабеля

Как осуществляется передача данных по неэкранированной витой паре? Принцип работы UTP кабеля заключается в следующем:

1. Данные кодируются в виде электрических импульсов
2. Импульсы передаются по проводникам в виде разности потенциалов
3. Скручивание пар помогает компенсировать электромагнитные помехи
4. На приемном конце сигнал декодируется обратно в данные

Скручивание проводников с разным шагом для каждой пары позволяет минимизировать взаимные наводки между парами. Это обеспечивает высокое качество передачи сигнала.

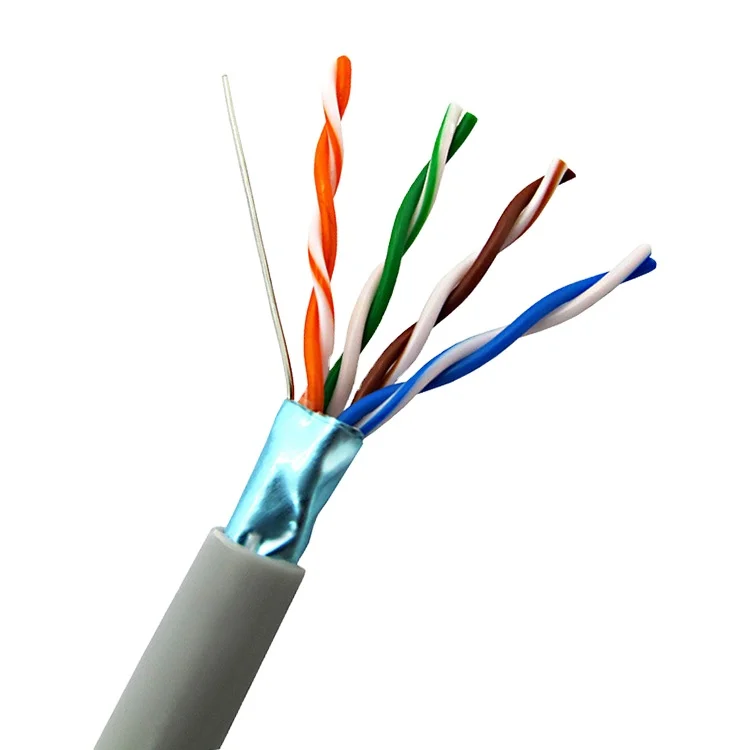

Отличия UTP от экранированной витой пары STP

В чем основная разница между неэкранированной (UTP) и экранированной (STP) витой парой?

Параметр	UTP	STP
Экранирование	Отсутствует	Металлическая оплетка или фольга
Защита от помех	Средняя	Высокая
Стоимость	Ниже	Выше
Гибкость	Выше	Ниже
Заземление	Не требуется	Требуется

UTP кабель проще в монтаже и дешевле, но более подвержен внешним помехам по сравнению с STP.

Области применения UTP кабеля

Где обычно используется неэкранированная витая пара? Основные сферы применения UTP кабеля:

• Локальные компьютерные сети (LAN)
• Телефонная связь
• Системы видеонаблюдения
• Промышленные сети
• Системы «умный дом»
• Подключение периферийных устройств

UTP кабель отлично подходит для прокладки внутри зданий и в офисах, где нет сильных электромагнитных помех.

Преимущества использования UTP кабеля

Почему неэкранированная витая пара так популярна в локальных сетях? Основные преимущества UTP кабеля:

• Низкая стоимость
• Простота монтажа и обслуживания
• Малый диаметр и вес
• Высокая гибкость
• Не требует заземления
• Поддержка высоких скоростей передачи
• Универсальность применения

Благодаря этим качествам UTP кабель стал стандартом для построения структурированных кабельных систем в офисах и небольших организациях.

Особенности монтажа кабеля UTP

При прокладке неэкранированной витой пары следует соблюдать некоторые правила:

• Не допускать сильных изгибов и перекручивания кабеля
• Избегать прокладки рядом с силовыми кабелями
• Использовать кабельные каналы и лотки
• Соблюдать минимальный радиус изгиба (обычно 4 диаметра кабеля)
• Не превышать максимальное тяговое усилие
• Правильно обжимать разъемы RJ45

Соблюдение этих правил обеспечит надежную работу кабельной системы на основе UTP.

Сравнение одножильного и многожильного UTP кабеля

UTP кабели бывают с одножильными (solid) и многожильными (stranded) проводниками. В чем их отличия?

Параметр	Одножильный	Многожильный
Применение	Стационарная прокладка	Подключение устройств
Гибкость	Низкая	Высокая
Прочность	Выше	Ниже
Затухание сигнала	Ниже	Выше

Одножильный кабель лучше подходит для фиксированной прокладки, а многожильный — для изготовления патч-кордов.

Перспективы развития технологии UTP

Несмотря на развитие беспроводных технологий, UTP кабель продолжает совершенствоваться:

• Разрабатываются новые категории (Cat 8) для скоростей 40-100 Гбит/с
• Улучшаются характеристики помехозащищенности
• Создаются гибридные кабели с оптоволокном
• Повышается пропускная способность на больших расстояниях

UTP кабель остается важным элементом современных сетевых инфраструктур и продолжит развиваться в ближайшем будущем.

Неэкранированная витая пара UTP — применение и особенности

Что такое кабель UTP?

Рубрики статей

• Все
• Новости и новинки
• Новости компании
• Обзоры продукции

Отредактировано: 24.06.2022

Внутренний неэкранированный кабель применяется в высокоскоростных системах передачи данных. В его основе – витая пара медных проводников. На сегодняшний день он представляет собой наиболее популярное решение для построения различных подсистем СКС, предназначенное для использования внутри помещений. Витая пара этого типа обеспечивает быструю и стабильную передачу данных, отличается надежностью, оболочка обладает высокой прочностью на растяжение и изгиб, рассчитана на длительный срок эксплуатации. Она соответствует всем современным стандартам, имеет высокий класс пожарной безопасности.

Более подробно вариантах оболочки витой пары.

Unshielded twisted pair — неэкранированная витая пара

Кабель UTP — это более короткий способ для обозначения неэкранированного кабеля витая пара. Это один из самых дешевых проводов, который подходит для построения кабельных сетей и различных телефонных систем, поэтому он является одним из наиболее распространенных. Витые пары скрученных кабелей сделаны для устранения электромагнитных помех от различных внешних источников. Также это помогает сократить перекрестные помехи. Два провода в каждой паре несут противоположные сигналы. Каждый сигнал определяется как противоположный, когда сигнал достигает приемника. Скручивание пар — это то, что противодействует эффекту перекрестных помех.

Применение витой пары UTP

Многопарные провода применяются при прокладке любых коммуникационных сетей. В большинстве случаев витая пара UTP используется в компьютерных сетях и в современных решениях Ethernet. Она применяется в сетях для передачи информации, поскольку в сети с короткой или средней длиной позволяет снизить стоимость , при сравнении с другими типами кабеля. Такой кабель также находит применение для передачи видеосигнала, в основном в камерах видеонаблюдения. Его пропускная способность была улучшена, поэтому теперь она соответствует базовой пропускной полосе, необходимой для нормального подключения.

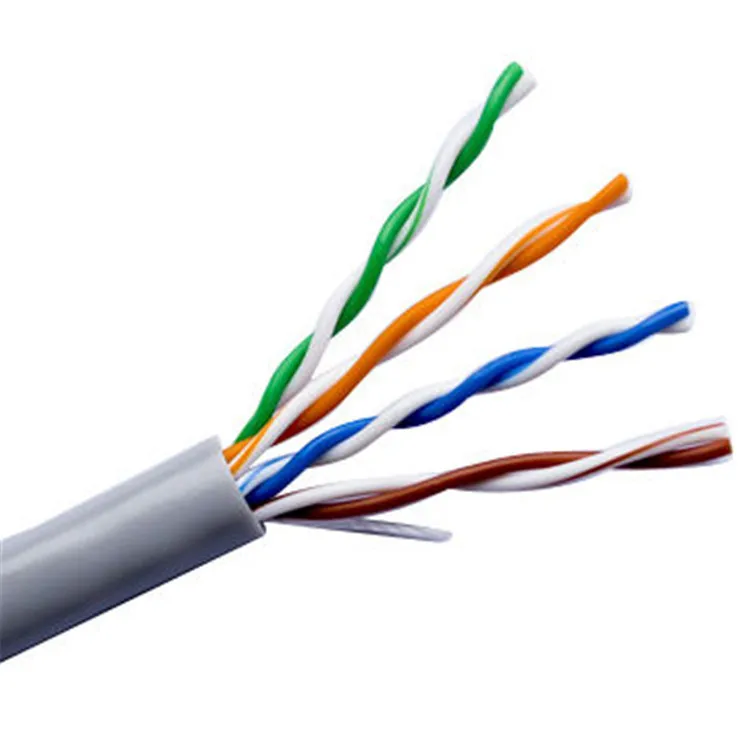

Строение UTP кабеля

Каждый провод в кабеле UTP состоит из четырех частей. Проводник и изолятор являются частями самого провода. Третья часть — это витая единица. Это скрученное устройство состоит из двух проводов, каждый из которых будет иметь проводник и изолятор. Оболочка покрывает наборы витых проводов, сохраняя весь блок от порезов, царапин, ожогов и т. д.
Первоначально корпорация AT & T разработала 25-парную систему, которая сейчас является стандартом для внутренних телефонных линий. Множество цветов (синий-белый, белый-синий, оранжевый белый и белый оранжевый) все еще присутствует на кабелях UTP.
Изолятор предохраняет кабели от пересечения и ограничивает перекрестные помехи. Большинство изоляторов изготавливаются из таких материалов, как ПВХ или полиэтилен. Различные расстояния между витками позволяют подбирать проводные соединения, которые спарены вместе, для минимизации перекрестных помех от каждого пучка.

Заключение

Выбирая между экономичностью и универсальностью, становится понятно, что провод UTP будет в игре в течение длительного времени. Постоянно проводятся дополнительные исследования, чтобы найти способы использования существующих ресурсов и создания новых для получения более и более совершенных средств связи. В конце концов, все сводится к выбору между экономической эффективностью и качеством, есть много нюансов, которые следует учитывать при выборе используемого кабеля.

Если стоит выбор, где купить неэкранированную витую пару, выбирайте надёжного поставщика. Компания «АнЛан» занимает лидирующие позиции на рынке РФ с 2007 года. Разумная цена и европейское качество — то, что отличает продукцию компании от других организаций.

Копирование контента с сайта Anlan.ru возможно только при указании ссылки на источник.
© Все права защищены.

---

Рекомендуемые статьи

Волоконно-оптические линии связи (ВОЛС) и компоненты

27

February

2017

Краткое содержание:

1. Компоненты ВОЛС
2. Преимущества и недостатки ВОЛС

В статье вы узнаете о том что такое ВОЛС, компонентах и преимуществах и недостатках этих линий.

Открыть

Поздравляем с Днем народного единства!

02

November

2021

Уважаемые коллеги и партнеры! Компания Анлан поздравляет вас Днём народного единства!

Открыть

Компания D-Link представляет новую версию беспроводного маршрутизатора

20

October

2021

Компания D-Link представляет новую версию беспроводного маршрутизатора. Устройство реализовано на новой аппаратной платформе и отвечает современным техническим требованиям к оборудованию доступа в Интернет.

Открыть

Роль патч-панелей в офисных СКС

13

January

2017

 Краткое содержание:

1. Модульные патч-панели
2. Телефонные патч-панели

Из статьи вы узнаете о предназначении патч-панелей, их видах и отличиях.

Открыть

Новинка! Коннектор RJ45 быстрой установки

01

December

2021

Новинка! Коннектор RJ45 быстрой установки для оконцевания кабеля витая пары категории.

Открыть

Компоненты СКС в AnLan.ru

27

January

2016

Краткое содержание:

1. Оборудование известных производителей

Статья ознакомит вас с оборудованием для СКС представленным в AnLan. ru.

Открыть

Рекомендуемые товары

Витая пара кат.5e Cabeus UTP-4P-Cat.5e-SOLID-GY-LIGHT 4 пары серая

сетевой кабель UTP — медные проводники — категория 5e — 4 витые пары проводников — диаметр 0.48 мм — калибр 24 AWG — одножильный проводник solid — цвет серый — бухта 305 метров

Витая пара кат.5e Cabeus UTP-4P-Cat.5e-SOLID-GY-LIGHT 4 пары серая

Артикул: UTP-4P-Cat.5e-SOLID-GY-LIGHT

Цена: 9 903,35 ₽

От 25 000 ₽ 9 255,65 ₽

От 100 000 ₽ 8 650,45 ₽

Витая пара UTP кат.5e Cabeus UTP-4P-Cat.5e-SOLID-LSZH-GY-LIGHT 4 пары серая

сетевой кабель — неэкранированный UTP — медные проводники — категория 5e — 4 витые пары — диаметр 0.48 мм — калибр 24 AWG — одножильный проводник solid — материал оболочки LSZH — категория пожарной безопасности нгА-HF — цвет серый — бухта 305 метров

Витая пара UTP кат. 5e Cabeus UTP-4P-Cat.5e-SOLID-LSZH-GY-LIGHT 4 пары серая

Артикул: UTP-4P-Cat.5e-SOLID-LSZH-GY-LIGHT

Цена: 10 961,60 ₽

От 25 000 ₽ 10 244,20 ₽

От 100 000 ₽ 9 574,40 ₽

Витая пара AWG 24 кат.5e Cabeus UTP-4P-Cat.5e-SOLID-GN 4 пары зеленая

сетевой кабель — неэкранированный UTP — категория 5e — 4 витые пары — калибр 24 AWG — одножильный проводник (solid) — цвет зеленый — оболочка PVC — нгА-LS — системная гарантия 25 лет — бухта 305 метров

Витая пара AWG 24 кат.5e Cabeus UTP-4P-Cat.5e-SOLID-GN 4 пары зеленая

Артикул: UTP-4P-Cat.5e-SOLID-GN

Цена: 6 878,20 ₽

От 25 000 ₽ 6 473,60 ₽

От 100 000 ₽ 6 069,00 ₽

Классификация кабелей типа «витая пара» | Полезная информация | Инструкции по настройке и использованию WIFI оборудования на сайте WIFIMAG.

RU

03.07.2020

При прокладке сетей Ethernet важное значение имеет правильный выбор кабеля типа «витая пара», а также коннекторов и типа обжима. В данном сводном обзоре приведены данные по наиболее часто встречающимся типам кабеля. Все материалы взяты из открытых источников.

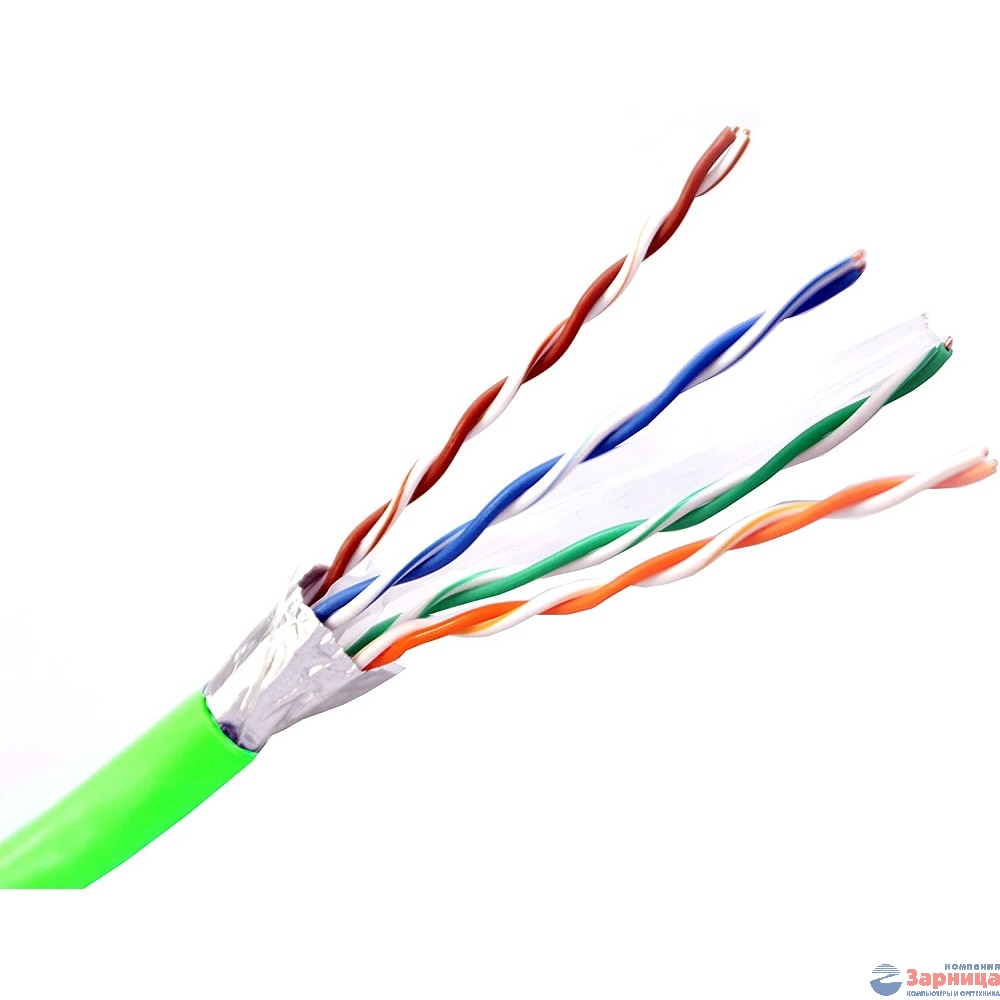

Типы витой пары по экранированию

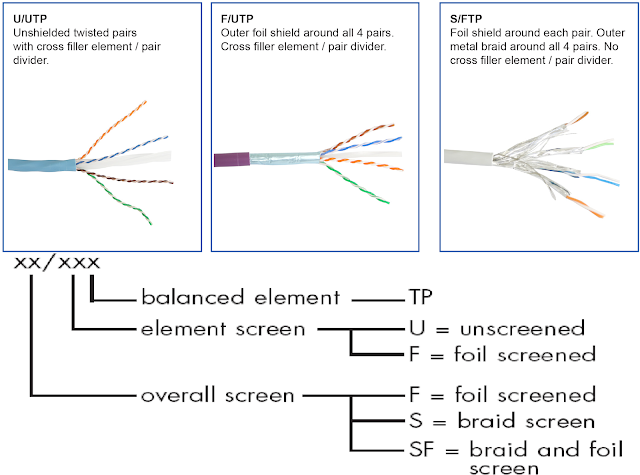

UTP (U/UTP) (Unshielded Twisted Pair) — витая пара без экрана, неэкранированная витая пара, кабель не имеет защитного экрана.

FTP (F/UTP) (Foiled Twisted Pair) — фольгированная витая пара, имеет один внешний общий защитный слой из фольги.

STP (S/UTP) (Shielded Twisted Pair) — экранированная витая пара, имеет экран, внешнюю защиту в виде сетки, оплётки.

S/FTP (SF/UTP) (Screened Foiled Unshielded Twisted Pair) — фольгированная экранированная витая пара, имеет фольгированную защиту каждой пары, а также внешний экран из медной сетки.

U/FTP — экранирование фольгой каждых отдельных пар. Защищает от внешних помех и от перекрёстных наводок между витыми парами.

F/FTP — индивидуальные экраны из фольги для каждой витой пары, плюс общий экран из фольги, оплётки, или фольги с оплёткой. Защищает от внешних помех и от перекрёстных наводок между витыми парами.

SF/FTP — кабель с общим для всех экраном в виде фольги и наружной оплетки для защиты от наводок.

Виды оболочки

PVC – оболочка из ПВХ-пластика. Для внутреннего применения.

PP – оболочка из полипропилена. Для внешней прокладки, способен выдерживать высокие температуры — до +140°С.

PE – оболочка из полиэтилена. Для внешней прокладки.

FR – огнестойкий. Может работать в открытом пламени заданное время: на текущий момент стандартизированы огнестойкие оболочки на 30, 90 и 180 мин.

LS (Low Smoke) – пониженное дымовыделение при горении.

ZH (Zero Halogen) – изготовлен из материалов, которые при горении не выделяют отравляющие галогеновые газы.

В – бронирование. Чаще всего для брони используется стальная лента, которая обвивается вдоль кабеля.

С – трос. Трос нужен для повышения стойкости кабеля к натяжению при прокладке между строениями.

Дополнительные обозначения

CMR (Communications Multipurpose cable, Riser) – огнестойкий кабель для прокладки в том числе между этажами зданий в специально предназначенных для этого телекоммуникационных каналах.

CMP (Communications Multipurpose cable, Plenum) – огнестойкий кабель для прокладки в том числе между этажами зданий в вентиляционных каналах. Имеет более высокий рейтинг огнестойкости, чем CMR.

Категории кабеля «Витая пара»

Схема обжима кабеля типа «витая пара»

Для обжима кабеля используется специализированный инструмент. Коннекторы должны соответствовать типу кабеля по категории и экранированию.

Неэкранированный коннектор категории 5e

Экранированный коннектор категории 6e

Обжимной инструмент (кримпер)

Прямой кабель

Вариант по стандарту TIA/EIA-568A

Вариант по стандарту TIA/EIA-568B (используется чаще)

Перекрёстный кабель

Вариант для скорости 100 Мбит/с

Вариант для скорости 1000 Мбит/с

Консольный кабель
