Какие основные характеристики имеет ЖК-панель V315B1-L05 производства CMO. Для каких моделей телевизоров она применялась. Каковы особенности эксплуатации и ремонта устройств с этой матрицей.
Общие сведения о ЖК-панели V315B1-L05
V315B1-L05 — это 31,5-дюймовая ЖК-панель производства тайваньской компании CMO (Chi Mei Optoelectronics), предназначенная для использования в телевизорах. Данная модель активно применялась в ТВ-приемниках различных брендов в середине 2000-х годов.
Основные характеристики V315B1-L05:
- Диагональ: 31,5 дюйма (80 см)
- Разрешение: 1366 x 768 пикселей
- Соотношение сторон: 16:9
- Тип матрицы: TFT LCD
- Подсветка: CCFL (люминесцентные лампы с холодным катодом)
- Яркость: 500 кд/м²
- Контрастность: 1000:1
- Углы обзора: 176° по горизонтали и вертикали
Применение V315B1-L05 в телевизорах различных производителей
ЖК-панель V315B1-L05 получила широкое распространение в телевизорах 32-дюймового класса многих известных брендов. Вот некоторые популярные модели, в которых использовалась эта матрица:
- Philips 32PFL3312
- Samsung LE32A330J1
- LG 32LG3000
- Sony KDL-32S3000
- Toshiba 32AV500P
Применение единой панели разными производителями было распространенной практикой, позволявшей оптимизировать затраты на производство телевизоров.
Преимущества и недостатки ЖК-панели V315B1-L05
Рассмотрим основные достоинства и ограничения данной модели ЖК-матрицы:
Преимущества:
- Хорошая яркость (500 кд/м²) для комфортного просмотра в светлом помещении
- Широкие углы обзора (176°) без значительного искажения цветопередачи
- Оптимальное разрешение 1366×768 для просмотра HD-контента
- Надежность и длительный срок службы при правильной эксплуатации
Недостатки:
- Использование CCFL-подсветки (более высокое энергопотребление по сравнению с LED)
- Ограниченная контрастность (1000:1) по современным меркам
- Возможность появления битых пикселей со временем
- Риск выгорания люминофора при длительном отображении статичной картинки
Особенности эксплуатации телевизоров с матрицей V315B1-L05
При использовании телевизора с ЖК-панелью V315B1-L05 следует учитывать некоторые рекомендации для продления срока ее службы:
- Избегайте длительного отображения статичных изображений во избежание выгорания люминофора.
- Не устанавливайте максимальные значения яркости и контрастности без необходимости.
- Обеспечьте хорошую вентиляцию телевизора для предотвращения перегрева.
- Аккуратно протирайте экран мягкой тканью, не допуская попадания жидкости.
- При транспортировке телевизора избегайте механических воздействий на экран.
Распространенные неисправности и их устранение
Телевизоры с матрицей V315B1-L05 могут сталкиваться со следующими типичными проблемами:
- Отсутствие подсветки (темный экран при наличии изображения)
- Появление вертикальных или горизонтальных полос на экране
- Искажение цветопередачи или появление цветных пятен
- Мерцание изображения
В большинстве случаев эти неисправности связаны с выходом из строя элементов подсветки или управляющей электроники. Ремонт рекомендуется проводить в специализированных сервисных центрах.
Возможности замены и модернизации V315B1-L05
При выходе из строя матрицы V315B1-L05 возможны следующие варианты:
- Замена на аналогичную панель (если удастся найти)
- Установка совместимой матрицы с близкими характеристиками
- Замена на современную LED-подсвеченную панель с доработкой электроники
Выбор оптимального варианта зависит от состояния телевизора, доступности запчастей и экономической целесообразности ремонта.
Сравнение V315B1-L05 с современными ЖК-матрицами
По сравнению с актуальными ЖК-панелями, V315B1-L05 имеет ряд отличий:
| Параметр | V315B1-L05 | Современные панели |
|---|---|---|
| Подсветка | CCFL | LED |
| Разрешение | 1366×768 | 3840×2160 (4K) |
| Контрастность | 1000:1 | До 5000:1 и выше |
| Частота обновления | 60 Гц | До 120 Гц и выше |
Несмотря на технологическое отставание, V315B1-L05 все еще способна обеспечивать приемлемое качество изображения для повседневного использования.
Заключение: актуальность V315B1-L05 в современных условиях
ЖК-панель V315B1-L05 производства CMO, несмотря на свой возраст, продолжает функционировать во многих телевизорах, приобретенных в середине 2000-х годов. Хотя ее характеристики уступают современным матрицам, она по-прежнему способна обеспечивать приемлемое качество изображения для повседневного просмотра телепередач и видеоконтента стандартного разрешения.
Основные выводы об актуальности V315B1-L05:
- Подходит для просмотра контента в формате 720p
- Обеспечивает достаточную яркость и контрастность для большинства условий освещения
- Имеет ограничения по энергоэффективности из-за CCFL-подсветки
- Уступает современным панелям по разрешению и цветопередаче
- При бережном использовании способна прослужить еще несколько лет
Для тех, кто продолжает пользоваться телевизорами с матрицей V315B1-L05, рекомендуется соблюдать правила эксплуатации и своевременно обращаться в сервисные центры при возникновении неисправностей. При этом стоит учитывать, что в случае серьезных поломок экономически целесообразнее может оказаться приобретение нового современного телевизора с улучшенными характеристиками и расширенным функционалом.

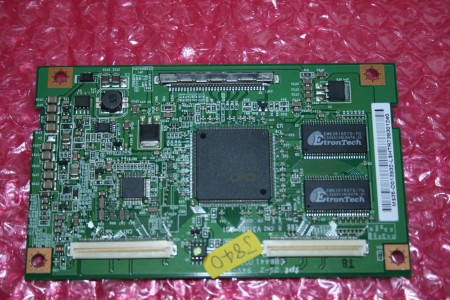

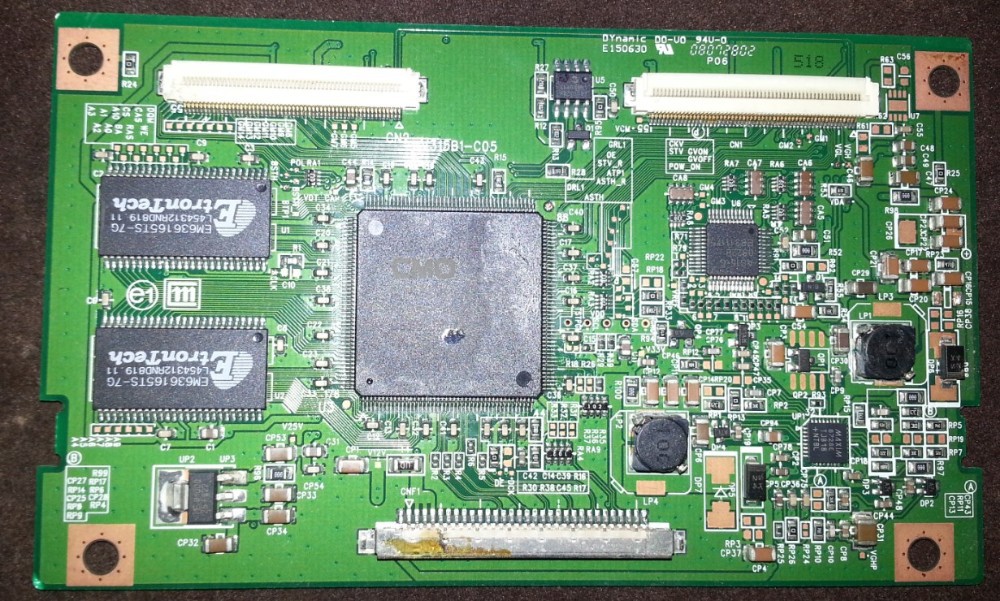

Купи онлайн V315B1-C07 V315B1-C05 V315B1-C08 LED LCD телевизор T-CON Логическа такса За V315B1-L07 V315B1-L05 V315B1-L08 Екран тестове OK / Компютърни и Офис
