Варочная панель подключение к сети. Подключение варочной панели к электросети: пошаговая инструкция и советы мастера

Как правильно подключить варочную панель к электросети. Какие требования нужно соблюдать при установке. Какой кабель выбрать для подключения. Как подключить индукционную, электрическую и газовую варочную панель. Полезные советы от профессионалов.

Требования к установке и подключению варочной панели

При установке и подключении варочной панели необходимо соблюдать ряд важных требований:

• Помещение должно быть оснащено системой вентиляции. Над конфорками рекомендуется устанавливать вытяжку на расстоянии не менее 70 см для электрических и 80 см для газовых панелей.
• Столешница должна выдерживать температуру не менее 100°C и иметь толщину от 25 мм.
• Расстояние от края панели до вертикальных поверхностей (стен, шкафов) должно быть не менее 15 см.
• Подключение должно осуществляться по отдельной линии электропроводки от щитка до устройства.
• Необходимо использовать УЗО, соответствующее мощности прибора.

Выбор кабеля для подключения варочной панели

При выборе кабеля для подключения варочной панели следует учитывать несколько важных параметров:

Количество жил

Количество жил кабеля зависит от схемы подключения:

• 3 жилы — для подключения к однофазной сети 220 В
• 4 жилы — для подключения к двух- или трехфазной сети 380 В

Толщина кабеля

Толщина кабеля выбирается в зависимости от мощности прибора:

• 4 мм² — для маломощных панелей
• 6 мм² — для панелей большой мощности

Тип и конструкция кабеля

Рекомендуется использовать медный кабель с повышенной защитой от огня. Наиболее популярные марки:

• NYM
• ВВГНГ
• ВВГНГ-LS

Предпочтительнее выбирать гибкий многожильный кабель — он меньше нагревается и с ним проще работать при монтаже.

Схемы подключения варочной панели к электросети

Существует несколько вариантов схем подключения варочной панели в зависимости от типа электросети в помещении:

Двухпроводная однофазная сеть

Самый простой, но наименее предпочтительный вариант. Имеется только фаза и ноль, заземление отсутствует. Не рекомендуется для подключения мощных приборов.

Трехпроводная однофазная сеть

Наиболее распространенный вариант. Имеется фаза, ноль и заземление. Позволяет подключить панель по трехпроводной схеме при достаточной выделенной мощности.

Четырехпроводная двухфазная сеть

Встречается в современных новостройках. Помимо нуля и заземления имеются две фазы. Удобна для подключения мощных приборов.

Пятипроводная трехфазная сеть

Характерна для частных домов с высокой выделенной мощностью. Имеет три фазы, ноль и заземление. Наиболее предпочтительный вариант для подключения варочных панелей.

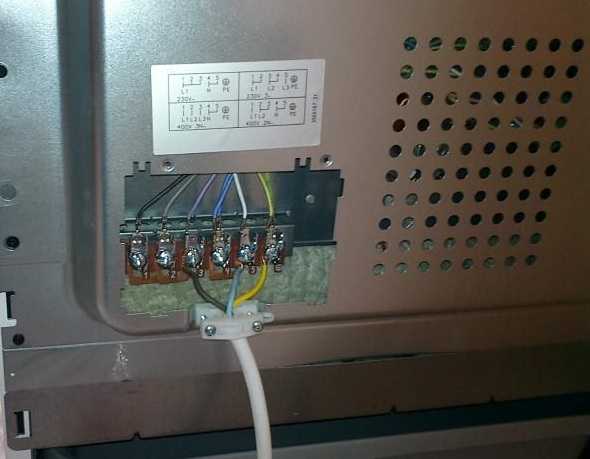

Подключение индукционной варочной панели

Процесс подключения индукционной варочной панели включает следующие этапы:

1. Снять крышку с клеммной колодки на обратной стороне панели.
2. Удалить перемычку между клеммами нуля и заземления, если она установлена.
3. Подключить заземляющий провод (желто-зеленый) к клемме PE.
4. Подключить нулевой провод (синий) к клемме N1.
5. Подключить фазные провода к клеммам L1, L2, L3 (при наличии).
6. Соединить перемычками неиспользуемые клеммы.
7. Закрыть крышку клеммной колодки.

Подключение через электрический щиток

При подключении варочной панели через электрощит необходимо:

1. Отключить питание на входном рубильнике щитка.
2. Проверить отсутствие напряжения пробником.
3. Подключить заземляющий провод к шине заземления.
4. Подключить фазный провод через автоматический выключатель и УЗО.
5. Подключить нулевой провод к УЗО.
6. Проверить надежность всех соединений.
7. Включить питание и проверить работу панели.

Подключение варочной панели с помощью вилки и розетки

Для подключения варочной панели через розетку следует:

1. Выбрать комплект силовой розетки и вилки на ток 25-32 А.
2. Установить розетку, соблюдая цветовую маркировку проводов.
3. Подключить вилку к кабелю панели, соблюдая полярность.
4. Проверить соответствие схем подключения вилки и розетки.
5. Измерить напряжение в розетке.
6. Включить вилку в розетку и проверить работу панели.

Подключение варочной панели без вилки

Альтернативный способ — прямое подключение через клеммную коробку:

1. Установить клеммную коробку рядом с панелью.
2. Подготовить концы проводов, скрутив их в кольца.
3. Для многожильных проводов использовать наконечники.
4. Подключить провода к клеммам, соблюдая маркировку.
5. Заизолировать соединения.
6. Закрыть крышку клеммной коробки.

Подключение газовой варочной панели к электросети

Газовые варочные панели с автоподжигом также требуют подключения к электросети:

• Для подключения достаточно обычной розетки, так как потребляемая мощность невелика.
• Необходимо использовать трехжильный кабель с заземлением.
• Не рекомендуется использовать металлическую гофрированную подводку во избежание искрения.
• Для подключения газа следует использовать специальный гибкий шланг.

Полезные советы по подключению варочной панели

Несколько рекомендаций от профессионалов по установке и подключению варочных панелей:

• Всегда используйте герметик для заделки стыков при монтаже панели.
• Выбирайте розетку, соответствующую мощности прибора.
• Не экономьте на качестве электрофурнитуры.
• Регулярно очищайте панель для продления срока службы.
• Проводите отдельную линию для подключения варочной панели.
• Проверяйте все соединения мультиметром перед подачей напряжения.
• При самостоятельном подключении не комбинируйте приборы разных производителей.

Правила безопасности при подключении варочной панели

При самостоятельном подключении варочной панели необходимо соблюдать следующие правила безопасности:

• Перед началом работ обязательно отключите электричество на вводном щитке.
• Используйте инструменты с изолированными ручками.
• Работайте в диэлектрических перчатках.
• Не касайтесь оголенных проводов и клемм.
• Проверяйте отсутствие напряжения индикаторной отверткой.
• Не производите подключение во влажных помещениях.
• Не оставляйте оголенные провода без изоляции.
• После завершения работ проверьте все соединения.

Возможные проблемы при подключении варочной панели

При подключении варочной панели могут возникнуть следующие проблемы:

• Нехватка мощности в электросети — необходимо увеличить сечение кабеля или установить отдельную линию.
• Отсутствие заземления — требуется монтаж контура заземления.
• Несоответствие розетки мощности прибора — нужно заменить розетку на более мощную.
• Неправильное подключение проводов — внимательно изучите схему и перепроверьте соединения.
• Выход из строя автомата защиты — замените на новый с подходящим номиналом.
• Неисправность самой варочной панели — обратитесь в сервисный центр.

Когда лучше обратиться к профессионалам

Несмотря на кажущуюся простоту, подключение варочной панели — ответственная операция. Лучше доверить ее специалистам в следующих случаях:

• Отсутствие опыта работы с электропроводкой.
• Необходимость монтажа новой линии электропитания.
• Подключение мощной трехфазной панели.
• Отсутствие необходимых инструментов.
• Несоответствие электропроводки современным требованиям.
• Подключение газовой варочной панели.
• Гарантийное обслуживание техники.

Обращение к квалифицированному электрику обеспечит правильное и безопасное подключение варочной панели, а также сохранит гарантию производителя.

Заключение

Подключение варочной панели — важный этап ее установки, от которого зависит безопасность и эффективность работы прибора. Соблюдение всех требований и рекомендаций позволит избежать проблем при эксплуатации и продлит срок службы техники. При наличии сомнений или недостатка опыта лучше доверить эту работу профессионалам.

Как подключить варочную панель?⭐ Инструкция по подключению газовых, электрических и индукционных панелей

Самостоятельно подключить варочную панель можно, главное, соблюдать безопасность и действовать строго по инструкции. В этой статье поговорим о том, как правильно проводить подключение электрических, индукционных и газовых приборов. А также дадим полезные советы, особенно, когда всё-таки стоит обратиться в службу.

Оглавление

1. Какие особенности при подключении варочной панели к электросети?
2. Какой кабель для электроплиты подойдёт?
3. Какие схемы бывают у варочных панелей?
4. Как подключить варочную панель к однофазной, двухфазной и трёхфазной сети?
5. Особенности подключения электрической варочной панели
6. Особенности подключения индукционной варочной панели
7. Особенности подключения газовой варочной панели
8. Советы по выбору розетки для варочной панели
9. Полезные советы от мастера

Читайте также: Рейтинг лучших газовых варочных панелей

Чем отличается подключение варочной панели к электросети?

Особенности подключения варочной панели к электросети

Первое, о чём стоит упомянуть, по мощности варочная панель приравнивается к плите. Поэтому уже для её установки нужна самостоятельная линия. Вам нужно проложить новый кабель от щитка. Но не забыть про правила ПУЭ. Так, например, при сети с 1 фазой подойдёт кабель из меди 6 мм². Но если сеть трёхфазная, то нужен провод с сечением 2,5 мм².

Важно! Не рекомендуем к одной сети подключать много мощных приборов, возможна перегрузка и поломка.

На линию, проложенную для подключения варочной панели к сети, установите защитный автомат на 32 или 40А.

Остальные нюансы определяет сама техника. Вы можете купить как зависимую панель – монтируется в пре с духовкой, так и независимую, то есть её местоположение на кухне может быть любым. Если панель независимая, то она присоединяется через коробку и через неё же происходит разводка нагревательных зон.

Помните про интегрируемые плиты, в них стоит рапидный нагреватель. И электрическую разводку нужно делать для каждого элемента. И индукционные, их самостоятельно устанавливать сложно, возможно, понадобиться помощь опытного мастера.

Читайте также: Как выбрать варочную панель?

Какой кабель для электроплиты подойдёт?

Кабель для варочной панели

Правильно выбрать кабель важно, чтобы без ошибок подключить варочную панель к электросети. Есть две главные характеристики:

1. Жилы.
2. Размер.

Количество жил должно соответствовать количеству контактов на клемме прибора. Обычно, это 3 или 4 жилы. Выбирают 3, когда подключают к сети с 1 фазой и где около 200 Вт.

Если же у вас фазы 2 или даже 3, что равно 380 Вт, то действовать нужно иначе. Правильно будет подключить электрическую варочную панель по схеме, где есть 4 провода. Это поможет снизить напряжение и повысить эффективность работы.

Дальше определитесь с толщиной. Эта характеристика зависит от мощности. Как правило, выбирают 2 и 4 мм². И для приборов с маленькой мощностью не подойдут кабели 6 мм².

И посмотрите на тип и конструкцию. Они бывают мягкие и более жёсткие. Оба варианты подойдут.

Читайте также: Лучшие ионизаторы для воздуха

Важно! Вам ещё понадобится сетевой кабель. Он, как правило, не идёт с прибором, нужно покупать отдельно.

Самые популярные и надёжные:

• NYM.
• ВВГНГ.
• ВВГНГ-LS.

И мастера советуют выбирать мягкие провода, они в меньшей степени нагреваются и гибкие, что делает легче процесс монтажа.

Читайте также: ТОП лучших электродуховок

Какие схемы бывают?

Схемы у варочных панелей

В России правильно подключать варочную панель по одному из стандартов:

1. Однофазная (220 Вт).
2. Трёхфазная (380 Вт).

Встречаются жилые площади, где сеть на 220 Вт с 2 фазами. Стоит в них разобраться, чтобы не допустить ошибок. А если вы сомневаетесь или остаются вопросы, то лучше вызвать мастера.

Однофазная чаще бывает в домах, которые строились порядком лет назад. Она бывает двухпроводная или трёхпроводная. И в 220 Вт. В двухпроводной все провода одинакового цвета. И понять фазы помогает пробник или тестер. А вот у трёхпроводных провода разного цвета:

• Красный, коричневый – фаза.
• Синий, голубой – ноль.
• Жёлто-зелёный – земля.

Двухфазная в 220 Вт бывает нечасто. Обычно в новых домах. Фаза обозначается чёрным, ноль – синим, земля – жёлто-зелёным.

В трёхфазной электросети подключения варочной панели провода земли и ноля классического цвета. А фаза бывает жёлтой, красной или зелёной.

Читайте также: Лучшие газовые плиты Гефест

Как подключить варочную панель к однофазной, двухфазной и трёхфазной сети?

Больше всего нюансов, когда нужно подключить к сети в 220 Вт. И ещё становится всё больше не понятно, если число проводов не такое, как число кабелей. Например, такое часто бывает с производителем Hansa, где нужно 6 проводов.

Если у сети 3 линии, решение простое – перемычки. Их можно найти в наборе, купить отдельно или сделать самому.

Подключение варочной панели к однофазной сети

Процесс подсоединения к однофазной сети:

• Прочитайте инструкцию.
• Найдите крышку и откройте её.
• Под крышкой найдите клеммы.
• Если получается так, что клемм 6, а кабелей в 2 раза меньше, нужно стыковать контакты.
• Для стыковки соедините 3 провода по фазам. Затем присоедините один нулевой кабель ко второму. Землю не берите. Итого, должно получиться 3 линии.

Если уже есть перемычки, то останется подсоединить провода к контактам прибора.

Важно! Сети с 1 фазой могут быть с 2 проводами. Тогда нужно купить контур для заземления, иначе варочная поверхность скоро сломается после подключения.

Читайте также: Что делать, если не работает духовка?

Двухфазные плиты редкие, иногда люди жалуются, что с ними возникают трудности. Но трудного здесь ничего нет. Если подключаете к сети из 3 фаз, то один кабель изолируйте.

Подключение варочной панели к трехфазной сети

Процесс подсоединения к трёхфазной сети:

• Первое – подготовка кабеля, в котором 5 проводников и каждый 2,5 мм².
• Затем проверьте, чтобы в сети не шёл ток. И тогда пользуйтесь перемычкой для 2 нулевых проводов.
• Фазные провода подсоединяйте к каждой фазе по одному. Схемы из инструкции помогут разобраться детальнее. Цвет проводов зависит от стандарта.
• Когда фазы 3, то ноль присоединяется сверху, а земля снизу. Фазные занимают середину. При подключении варочной панели к розетке сохраняйте ту же последовательность.

Читайте также: Рейтинг лучших вытяжек для кухни

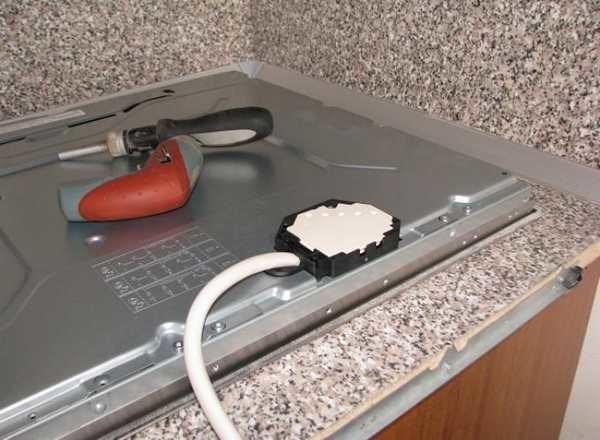

Особенности подключения электрической варочной панели

Подключение электрической варочной панели

Приборы, работающие от сети, сопровождаются заземлением. При этом не имеет значения, какое количество фаз берётся.

Преимущество в том, что при самостоятельной работе хватит минимальных знаний в электрике. Но если у вас нет и таких, лучше обратиться к специалисту!

Важно учитывать особенности панели, внимательно следовать приложенной инструкции, как правило, все нужные детали есть в комплекте. И соблюдать правила техники безопасности. Для начала выключите электропитание на щитке. Работайте аккуратно и проверяйте результат.

Обычно, современная техника подключается с помощью кабеля с 4 жилами.

Читайте также: Рейтинг лучших микроволновых печей

Особенности подключения индукционной варочной панели

Особенности подключения индукционной варочной панели

Для начала нужно проложить ещё одну линию. А затем установить подрозетник, при этом безошибочно рассчитать высоту.

Важно! От пола до плиты не должно быть больше 90 см.

Дальше для подключения индукционной варочной панели к электросети проведите кабель к щитку. Подсоедините к выключателю. И не забудьте про заземление.

Когда с монтажом подрозетника закончили, зачистите концы кабеля. И присоедините их к клеммам. Дальше монтируйте розетку, вилка подключается к варочной панели по аналогии.

Важно! Соблюдение парности кабелей обязательно.

В конце 3 линии соединяют, как и нулевые провода. И можете закрывать коробку, чтобы посмотреть, включается ли плита.

Читайте также: Лучшие ионизаторы воздуха этого года

Особенности подключения газовой варочной панели

Особенности подключения газовой варочной панели

Газ – это опасное вещество, работайте с ним максимально осторожно, соблюдайте безопасность. Если у вас нет опыта, то лучше пригласить мастера. Также обязательно приглашать газовую службу для выдачи заключения.

Для подключения варочной панели к газу нужно иметь не только технику, но диэлектрическую вставку, шланг, льняную нить. Остальной крепёж, как правило, есть в комплекте.

Из инструментов понадобятся газовый ключ, отвёртка, плоскогубцы. Но если трубу нужно резать, то самостоятельно это делать нельзя! Обращайтесь в службу.

Для подключения встроенной варочной панели вырежьте отверстие в столе. И так как в новом приборе, обычно, есть электроподжиг необходимо установить отдельную розетку.

Для подключения (3,5 кВт) нужны:

• Кабель с 3 жилами (2,5 мм).
• Розетка (16А).
• Отдельное УЗО.
• Кабель 3*2,5 мм.
• Вилка.

Чтобы правильно подключить газовую варочную панель, нужен переходник (не больше 2 м). Иногда пользователи выбирают больше 2 м, чем нарушают правила! Мастера рекомендуют выбирать сильфонные шланги, их можно использовать дольше. Диэлектрическая вставка нужна для установки на трубе впереди крана и предохранения.

Читайте также: Лучшие вентиляторы для дома

Если муфта уже стоит, дальше план монтажа такой:

• Подсоединить шланг с газом к диэлектрику либо трубе. Чтобы было плотно, используйте лён.
• Внизу панели найдите трубу и в неё вкрутите шланг.

Напоминаем, что все работы нужно согласовать с Горгазом или Облгазом.

В конце подключения газовой варочной поверхности проверьте, нет ли утечки газа. Для этого обработайте стыки мыльным раствором. Если пузырей нет – вы сделали всё правильно.

Советы по выбору розетки для варочной панели

Советы по выбору розетки для варочной панели

1. Выбирайте силовые розетки. Их изготавливаются из прочной пластмассы, выдерживающей силу тока больше, чем 10А.
2. В продаже есть розетки на одну фазу (220 Вт) и на две фазы (380 Вт) – не перепутайте.
3. Если нужно, то можно купить колодку и коробку. Во время монтажа зачистите концы провода, сверните в кольца, куда проденете винты с пластинами.

Читайте также: Лучшие вертикальные пылесосы

Полезные советы от мастера

Полезные советы по подключению варочной панели

• Проводите монтаж с герметиком для стыков.
• Розетка должна выдерживать мощность прибора. Иначе его работа будет подвергать вас опасности.
• Выбирайте розетку из проверенных материалов, не экономьте на этом.
• Чаще чистите панель, чтобы продлить ей жизнь и предотвратить поломку.
• Для подключения проводите отдельную линию.
• А для проверки соединения пользуйтесь мультиметром.
• При самостоятельном подключении лучше не экспериментировать и не ставить приборы от разных производителей в пару.

Подключение варочной панели к электросети: схемы и правила

Варочная поверхность – предмет первой необходимости на кухне, при этом электрическая панель является одним из самых мощных электропотребителей в квартире.

Перед установкой варочных панелей в целях безопасного и продолжительного использования необходимо ознакомиться с основными правилами по их подключению к электросети.

Содержание статьи

• Требования к установке варочной поверхности
  • Обеспечение вентиляции
  • Требование к столешнице
  • Границы допустимого соседства
  • Прямая линия электропроводки
• Как подключить индукционную варочную поверхность к электросети
  • Выбор кабеля для подключения
    • Количество жил
    • Толщина кабеля
    • Тип и конструкция
  • Схема подключения
    • Варианты распределительных сетей
    • Контакты прибора
    • Подключение к панели
  • Подключение через щиток
  • Как подключить поверхность с помощью вилки и розетки
  • Как подключить поверхность без вилки
• Как подключить газовую варочную поверхность

Требования к установке варочной поверхности

Установка варочных поверхностей может проводиться самостоятельно только с соблюдением определенных правил.

Обеспечение вентиляции

Первое: помещение, где они используются, должно быть оснащено системой вентиляции.

Над конфорками рекомендуется устанавливать вытяжки, позволяющие абсорбировать испарения от приготавливаемой на плите пищи.

Необходимо соблюдать требования к расстоянию от варочной поверхности до нижней площади вытяжки. Для электрических плит оно должно быть не меньше 70 см, а для газовых – на 10 см больше.

Требование к столешнице

Второе правило связано со способностью столешницы, на которую крепится техничка, выдерживать высокую температуру: минимум 100°С.

Важно! В связи с указанными условиями использования, толщина материала должна быть не менее 25 мм.

Границы допустимого соседства

Следующее требование предписывает установить прибор так, чтобы оставлять расстояние между границами площади плиты и вертикальными поверхностями, расположенными вокруг нее: стены и корпуса соседних шкафов. Оно должно составлять 15 см, не менее.

Прямая линия электропроводки

При подключении электрических варочных панелей к электросети необходимо использовать прямую линию электропроводки от щитка до устройства. Ее нужно заводить на устройство защитного заземления (УЗО) номинала, соответствующего потребляемой мощности.

Как подключить индукционную варочную поверхность к электросети

Принципиальных отличий в подключении индукционной панели от классической варочной электроплитки нет. Детали процесса подробно изложены ниже.

Выбор кабеля для подключения

Обычно при выборе кабеля руководствуются двумя основными параметрами: количество жил и толщина.

Количество жил

Первый параметр зависит от количества контактов в вилке или клеммнике подключаемого устройства.

Варочные поверхности имеет два варианта подключения: по 3 или 4 жилам.

• Три провода используются в случае подачи от сети одной фазы (220 В).
• Если в щиток приходят 2 или 3 фазы (380 В), тогда индукционную плиту целесообразнее подключать по 4-проводной схеме, т. к. в этом случае по проводам потечет меньший ток. Следовательно, они будут меньше нагреваться, эффективность потребления будет выше.

Толщина кабеля

После того как вы определились, сколько фаз имеется на входе и по какой схеме будет подключена плита, необходимо правильно рассчитать толщину кабеля.

Справка: в зависимости от мощности прибора подойдет проводка толщиной 4 или 6 мм2.

При этом надо учитывать, что у маломощных плит клеммы рассчитаны на толщину проводов 4 мм², и при попытках подключения к жилам большего сечения могут возникнуть определенные проблемы.

Тип и конструкция

Если говорить о типе кабеля и его конструкции, то можно использовать как жесткий, так и мягкий (состоящий из многопроволочных жил) медный вариант проводки, желательно с повышенной защитой от огня.

Справка: одними из самых популярных марок являются: NYM, ВВГНГ, ВВГНГ-LS.

Мастера, постоянно работающие с кабельной продукцией, особенно для проводов большого сечения, предпочитают использовать мягкую подводку. В ней жилы состоят из большого количества медных проволок, плотно переплетенных между собой.

• Во-первых, такой кабель меньше греется, т. к. ток распространяется по поверхности проводника, а не внутри его. А у цельного провода общая проводящая поверхность существенно меньше.
• Во-вторых, гибким кабелем намного легче работать, в особенности при плотном монтаже.

Единственным недостатком многопроволочного проводника является необходимость приобретения наконечников или гильз для присоединения его к клеммам.

Схема подключения

Варианты распределительных сетей

Прежде чем рассматривать схему подключения устройства к сети, необходимо перечислить варианты распределительной сети, которые встречаются в домах и квартирах и, соответственно, количестве жил во внутренней электропроводке.

• Двужильная – самый неудачный вариант однофазной сети без заземления: приходят «ноль» и фаза. Этот вариант не приемлем для подключения большинства бытовых приборов, в особенности мощной индукционной плиты.
• Трехжильная – с сети подаются «ноль», «земля» и одна фаза. Такая проводка позволит подключить прибор по трехпроводной схеме в случае достаточной выделенной мощности.
• Четырехпроводка – редкий вариант, используемый в современных новостройках. Помимо заземления и нулевого провода, приходят 2 фазы.
• Классическая трехфазная сеть – подается пять линий, три из которых – фазы. Характерна для больших частных домов с высокой выделенной мощностью.

Справка. Варианты 3 и 4 наиболее предпочтительны для использования в схеме подключения варочной поверхности, хотя и не всегда доступны.

Контакты прибора

В комплект поставки индукционной плиты не входит шнур с вилкой по причине многообразия вариантов внутренней схемы электрораспределительной сети (см. выше).

Как правило, устройство имеет 6 входов на контактной группе, которые обозначаются так:

• L1, L2, L3 – фазы;
• N1, N2 – нулевые контакты;
• РЕ – заземление.

ВНИМАНИЕ! Электроразводка имеет общепринятые цветовые обозначения.

• Для земляного провода используется желтая или желто-зеленая оплетка.
• Для «нуля» — синяя.
• Фазные жилы могут быть любого цвета, но обычно в двухфазной сети используют коричневую или черную изоляцию.
• А для различения фаз трехфазной сети – желтую, зеленую и красную маркировки.

Подключение к панели

Теперь пора переходить к подключению провода к панели.

• Для этого ее нужно перевернуть конфорками вниз и на оборотной стороне отыскать крышку, скрывающую группу контактов.
• Отверните фиксирующий болт и освободите доступ к клеммам. Если между нулевой и земляной клеммами установлена перемычка, ее необходимо снять.
• Перво-наперво заземлите прибор, зафиксировав в клемме с обозначением РЕ желто-зеленый провод.
• Т. к. у нас от щитка приходит только один нулевой провод, присоедините его к клемме N1, а вторую клемму замкните перемычкой.
• Убедитесь на всякий случай, что на фазы отключены, прислонив к ним тестовую отвертку.
• Подключите к контактам, обозначенным буквой L оставшиеся провода. Остальные силовые входы соедините перемычками с подключенным.

Работа на стороне потребителя завершена.

Подключение через щиток

Перед началом работы в щитке отключите входной рубильник и с помощью пробника убедитесь, что щиток полностью обесточен. Уходящая к устройству линия коммутируется в распределительную сеть обычным образом.

ВНИМАНИЕ! В случае отсутствия в сети заземления, необходимо обратиться за помощью к мастерам-электрикам. Без подключения к «земле» эксплуатация варочной панели запрещена.

• Земляной провод фиксируется на шину заземления. Заведите фазу на автоматический выключатель (1 или 3-фазный).
• С другой стороны подключите автомат к устройству защитного заземления, к которому также подключите нулевой провод, идущий к прибору. Как альтернативу можно использовать схему с дифференциальным автоматом. Используйте номиналы, соответствующие уровню потребляемой техникой мощности.
• Перед подачей электричества на вход щитка во избежание короткого замыкания убедитесь, что противоположный конец электрокабеля подключен к прибору или к розетке. В противном случае его жилы должны быть заизолированы.

Как подключить поверхность с помощью вилки и розетки

Приобретая комплект силовой розетки и вилки, следует принимать во внимание, на какой максимальный ток он должен быть рассчитан, и какое количество контактов (3 или 4) будет использоваться.

Подходящий номинал розетки – 25 или 32 А.

Уровень тока легко рассчитывается по формуле: I = P / U, где:

• I – сила тока, А;
• P – мощность плиты, Вт;
• U – напряжение, В (равно 220 или 380 В, в зависимости от схемы включения).

При подключении розетки используйте цветовую маркировку проводов. Это позволит избежать неправильной электрической коммутации, которая может привести к выходу техники из строя или оплавлению участков сети.

Прикрепите корпус розетки к стенке, подключите к клеммам провода в соответствии с обозначениями, указанными на изделии.

Также соблюдая полярность, подключите вилку к проводу.

Убедитесь, что схемы расключения вилки и розетки совпадают. Проверьте напряжение в фазных контактах розетки, после чего осторожно вставьте в нее вилку и включите варочную поверхность.

Как подключить поверхность без вилки

Альтернативой подключения электрической варочной поверхности к электричеству может быть схема прямого присоединения с использованием клеммной коробки.

Этот вариант имеет ряд преимуществ – он более надежный и наглядный. Ошибка при подключении проводов практически исключена.

Минусом является невозможность быстрого отсоединения плиты от электрической линии. Чтобы обесточнить устройство, придется производить манипуляции в щитке.

Справка. Для подключения к клеммам в коробке концы проводов скручивают в форме кольца.

Для гибкого типа кабеля такую скрутку необходимо дополнительно залудить или использовать наконечники для клемм вилочного или кольцевого типа.

Как подключить газовую варочную поверхность

Газовая варочная поверхность подключается к электричеству в случае, если она снабжена системой автоподжига. Это же касается комбинированных вариантов. Например, варочная поверхность плиты подключена к газу, но укомплектована электрической духовкой.

Такие модели потребляют незначительное количество мощности, поэтому для их подключения вполне можно использовать стандартную электрическую розетку.

Никаких специальных мер, необходимых для подключения варочных электропанелей, предпринимать не требуется.

Однако следует обратить внимание, что при подключении газовой плиты к электричеству не рекомендуется использовать металлическую гофрированную подводку, т. к. в случае попадания на нее искры может произойти возгорание.

В целях безопасности рекомендуется использовать газовый шланг.

Как установить, подключить и подключить новую электрическую плиту за 6 простых шагов

Пришло время заменить вашу электрическую плиту, будь то из-за того, что ваш прибор вышел из строя после многих лет использования или просто потому, что вы хотите модернизировать свою кухню . И это здорово, но…

Вероятно, вы читаете эту статью, потому что вам нужен совет прямо от экспертов или вы потратили кучу денег на то, что кажется простой работой с проводкой.

И хотя профессиональная установка электрической плиты сама по себе – непростая задача, существуют юридические аспекты, о которых вы должны знать, прежде чем засучить рукава и погрузиться на территорию DIY.

Содержание

Электротехнические нормы и что они означают для вас

Начнем с того, что если ваша новая модель плиты мощнее той, что была у вас ранее, скорее всего, вам потребуется установить новую цепь, чтобы для питания прибора. Однако установка контура плиты может выполняться только электриком, сертифицированным по Части P!

С учетом сказанного, если вы можете использовать текущую электрическую цепь и блок управления плитой, вы можете подключить свою новую покупку, но вам нужно знать, что вы делаете, так как эта процедура может привести к летальному исходу, если вы не будете осторожны .

Даже если вы знаете, что делаете, вам все равно нужно будет нанять квалифицированного электрика, который проверит вашу работу и выдаст вам Сертификат на малые электромонтажные работы. Невыполнение этого требования может привести к аннулированию вашей страховки на имущество, и вам будет сложнее продать свой дом.

Нужен мастер на все руки?

Введите свой почтовый индекс, чтобы узнать наши цены и наличие мест в вашем регионе.

Введите свой почтовый индекс Добавьте действительный почтовый индекс, например. SE1 2-й

По вопросам о предлагаемых нами услугах посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Если после прочтения вы по-прежнему хотите выполнить установку своими руками, выполните следующие 6 шагов.

Шаг № 1. Проверьте, соответствует ли ваш дом требованиям к электропитанию.

Электрические плиты требуют много энергии для работы, поскольку они выделяют большое количество тепла. Это означает, что вам необходимо приобрести предохранитель как минимум на 13 ампер, хотя для более новых моделей , скорее всего, потребуется предохранитель на 32 ампера (ознакомьтесь с техническими характеристиками вашего продукта, чтобы проверить его точное значение силы тока).

Поскольку вам нужен отдельный предохранитель для вашего прибора, вам также потребуется подключить плиту к отдельной цепи . Эта изолированная система гарантирует, что ваш кухонный прибор постоянно потребляет достаточное количество энергии и что с ним совершенно безопасно работать.

Шаг № 2: Приобретите и установите двухполюсный разъединитель.

Как упоминалось ранее, плиты — энергоемкие машины. И из-за этого они должны «контролироваться» двухполюсными изолирующими выключателями. Но что именно делают эти гаджеты?

По сути, этот тип разъединителя гарантирует, что в случае короткого замыкания электропроводка плиты (включая нейтральный провод) больше не будет проходить под током. Это также означает, что вы не будете поражены электрическим током, если случайно прикоснетесь к своему прибору после события.

Обратите внимание, что мы говорим о двухполюсном разъединителе, а не просто о «переключателе» или «одинарном переключателе», которые также доступны на рынке. Для этого есть причина. Одиночные выключатели могут обесточить только провод под напряжением, но плиты потребляют столько энергии, что могут включить даже нулевой провод. С другой стороны, двухполюсные выключатели отключают оба провода для полной безопасности.

Шаг № 3: обратите внимание на расположение блока управления плитой.

Ваш прибор должен быть подключен толстым кабелем к так называемому блоку управления плитой. Тем не менее, , убедитесь, что ваша плита расположена в пределах двух метров от устройства, но не непосредственно под ним , чтобы предотвратить возгорание.

Если блок управления вашей плиты более новой модели, на нем, скорее всего, будут установлены неоновые огни. Они будут означать, когда устройство включено и проходит ли через него какой-либо ток.

Шаг № 4. Выберите кабель, соответствующий вашим кулинарным потребностям.

Если вы только что купили новую электрическую плиту, в упаковке должен быть кабель. Однако, если это не так, вот несколько общих рекомендаций, которые помогут вам выбрать правильный кабель:

• Вам нужен кабель достаточной толщины.  Для большинства бытовых задач термостойкий кабель диаметром 2,5 мм обычно отлично справляется с этой задачей.
• Кабель должен иметь несколько проводов. Некоторые из наиболее часто продаваемых моделей поставляются с тремя проводами: синий провод для нейтрального тока, коричневый провод для тока под напряжением и оголенный провод, который отводит остаточный ток на землю внизу. Кабель обычно называют «2 жилы и земля» или «двойной и земля».

Если вы все еще не уверены, какой тип и размер кабеля подходит для вашего устройства, всегда обязательно читайте официальное руководство и обращайтесь к профессиональному специалисту!

Шаг № 5: Примите во внимание «горячую зону» вашего устройства.

Горячая зона плиты — это, по сути, область, расположенная непосредственно над вашим прибором. Таким образом, перед установкой плиты в желаемом месте освободите ее от любых материалов, которые даже отдаленно воспламеняются, таких как дерево, обои, подвесной котел и т. д. и любые другие предметы, установленные на вашей кухне.  Это очень важно, когда вы только что сделали капитальный ремонт квартиры, включая свежую установку кухни, установку раковин, установку холодильника с морозильной камерой или установку любых других приборов, таких как стиральная или посудомоечная машина. Единственное исключение — столешницы — все остальное должно оставаться на приличном расстоянии от вашей плиты.

Шаг № 6.

Подключите плиту к домашней электросети.

Теперь, когда вы знаете все требования наизусть и приняли все необходимые меры предосторожности, пришло время подключить ваш прибор. Вот что вам нужно сделать, чтобы обеспечить успешную установку.

Подсоедините кабель к задней панели плиты.

1. Найдите клеммную коробку на задней панели прибора и отвинтите пластину.
2. Подсоедините фазный (коричневый), нейтральный (синий) и заземляющий (зелено-желтый) провода в соответствующие гнезда (нейтральный — слева, фазный — справа, земля — в центре).
3. Затяните винты, чтобы закрепить провода, и снова установите заднюю пластину.

Подсоедините плиту к блоку управления плиты.

1. Проверьте, надежно ли подключен кабель плиты к вашему прибору.
2. Заблокируйте цепь плиты на блоке предохранителей небольшим навесным замком, чтобы никто не мог случайно щелкнуть выключателем, пока вы подключаете прибор.
3. Включите двухполюсный разъединитель, чтобы полностью обесточить плиту.
4. Поместите кусок винила или другого защитного покрытия под прибор, прежде чем ставить его на место, чтобы не поцарапать кухонный пол.
5. Используйте тестер напряжения, чтобы убедиться, что блок управления вашей плиты полностью отключен и с ним безопасно работать, затем удалите винты внутри соединений.
6. Аккуратно вставьте провода в соответствующие гнезда, затем вставьте винты обратно. При этом будьте осторожны, чтобы не перекрутить винты, т. е. не вкручивайте их под углом.
7. Наконец, завинтите изоляционный наконечник под проводку, чтобы надежно зафиксировать провода на месте.

В заключение:

Если вы точно следовали всем нашим инструкциям, вы, вероятно, уже готовите свои любимые блюда, пока мы говорим. Как видите, даже небольшие электротехнические работы требуют большого терпения, исследований и подготовки, но это выполнимо, если вы работаете с особой осторожностью и с правильным мышлением.

Если, однако, у вас есть хоть малейшие сомнения относительно какой-либо части процесса установки плиты, мы настоятельно рекомендуем вам нанять сертифицированного специалиста, который сделает эту работу за вас. Да, вы заплатите немного больше за подключение вашей плиты, но мы все можем согласиться с тем, что безопасность не имеет цены, верно?

Как подключить керамическую плиту к сети, в которой есть 5 разъемов

плавательная рыба

• 17 февраля 2010 г.

• #1

Я только что получил новую керамическую варочную панель и хотел бы знать, можете ли вы установить ее самостоятельно. У меня уже установлена ​​одна панель, но когда я снимаю заднюю панель с новой, она выглядит иначе, чем та, что у меня есть новая у одного есть 5 соединений с медными перемычками, я вижу, куда идет заземление, но куда идут другие 2 провода, спасибо за любую информацию об этом, это поможет



молния

• 17 февраля 2010 г.

• #2

На задней панели и в документации, поставляемой с варочной панелью, должна быть схема подключения. Вероятно, у него есть вариант с двойным напряжением. Мой твердый совет… попросите квалифицированного электрика подключить его для вас. Гадать, куда идут провода, не лучшая идея



Лечси758

• 17 февраля 2010 г.

• #3

Мосты используются для соединения 2-х жил и 2-х нейтральных проводов вместе, некоторые из них имеют две отдельные цепи с 2 коннекторами на цепь.



плавательная рыба

• 18 февраля 2010 г.

• #4

молния

сказала:

На задней панели и в документации, поставляемой с варочной панелью, должна быть схема подключения. Вероятно, у него есть вариант с двойным напряжением. Мой твердый совет… попросите квалифицированного электрика подключить его для вас. Гадать, куда идут провода, не лучшая идея

Нажмите, чтобы развернуть…



плавательная рыба

• 18 февраля 2010 г.

• #5

Leccy758 сказал:

Мосты используются для соединения 2-х жил и 2-х нейтральных проводов вместе, некоторые из них имеют две отдельные цепи с 2 коннекторами на цепь.

Нажмите, чтобы развернуть…



плавательная рыба

• 24 февраля 2010 г.

• #6

есть только один живой и один нейтральный и один коричневый



Дийисфун

• 24 февраля 2010 г.

• #7

Варочная панель изготовлена ​​для поставок в Европу.
Просто соедините все жизни вместе, затем соедините все нейтралы.

Это очень распространено.



Сделай сам, не местный

Если вам нужно найти специалиста для выполнения своей работы, воспользуйтесь нашим местным поиском ниже, или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.

Выберите нужного поставщика или сделку, введите свое местоположение, чтобы начать поиск.

Сантехник / ГазовикЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий

Вы продавец или поставщик? Вы можете создать объявление бесплатно по адресу DIYnot Local



Вы должны войти или зарегистрироваться, чтобы ответить здесь.

Заменить газовую плиту на керамическую??

• сэндфорд6016
• 30 октября 2007 г.
• Бытовая техника

Ответы

0

просмотров

746

30 октября 2007 г.

sandford6016

установка двойной духовки и керамической плиты

• deanoxxx7
• 4 декабря 2007 г.
• Бытовая техника

Ответы

0

просмотров

403

4 декабря 2007 г.

deanoxxx7

Электропроводка для керамической плиты Belling

• bigade24
• 22 августа 2008 г.
• Бытовая техника

Ответы

2

просмотров

2К

22 авг. 2008

Соня

электропроводка керамической плиты

• нуни
• 14 декабря 2007 г.
• Бытовая техника

Ответы

2

просмотров

2К

14 декабря 2007 г.
