Как создавался легендарный ВАЗ-2106. Почему эта модель стала настолько популярной в СССР. Какие технические особенности выделяли «шестерку» среди других «Жигулей». Как менялся автомобиль за 30 лет производства. Почему ВАЗ-2106 до сих пор остается культовой моделью.
Разработка и запуск в производство ВАЗ-2106
ВАЗ-2106, одна из самых известных и популярных моделей «Жигулей», начала свою историю в середине 1970-х годов. Изначально автомобиль разрабатывался как модернизированная версия ВАЗ-2103 и носил индекс ВАЗ-21031. Однако руководство Волжского автозавода решило представить его как полностью новую модель.
Разработка ВАЗ-2106 началась в 1974 году. Над дизайном работали конструкторы В. Антипин, отвечавший за переднюю часть кузова, и В. Степанов, создавший новое оформление задней части. Основой для «шестерки» послужил ВАЗ-2103, но внешне и технически новая модель получила ряд существенных отличий.
Какие главные особенности отличали ВАЗ-2106 от предшественника?
- Новая облицовка радиатора с крупной прямоугольной решеткой
- Измененные бамперы с массивными клыками
- Новые прямоугольные задние фонари
- Более мощный 1,6-литровый двигатель
- Модернизированный салон с новой панелью приборов
Первые серийные ВАЗ-2106 сошли с конвейера 21 февраля 1976 года. Запуск новой модели был приурочен к XXV съезду КПСС, что подчеркивало значимость этого события для советского автопрома.
Технические особенности и характеристики ВАЗ-2106
ВАЗ-2106 получил ряд технических усовершенствований по сравнению с предыдущими моделями «Жигулей». Главным нововведением стал более мощный двигатель объемом 1,6 литра и мощностью 75 л.с. Этот мотор позволил значительно улучшить динамические характеристики автомобиля.
Какими были основные технические параметры ВАЗ-2106?
- Двигатель: бензиновый, 4-цилиндровый, объем 1568 см³
- Мощность: 75 л.с. при 5400 об/мин
- Максимальная скорость: 154 км/ч
- Разгон до 100 км/ч: 16 секунд
- Расход топлива: 8,5 л/100 км
Помимо нового двигателя, ВАЗ-2106 получил усовершенствованную коробку передач, модернизированную подвеску и более эффективную тормозную систему. Все это позволило значительно улучшить управляемость и комфорт автомобиля по сравнению с предыдущими «Жигулями».
Популярность ВАЗ-2106 в СССР и странах соцлагеря
ВАЗ-2106 быстро завоевал огромную популярность среди советских автолюбителей. «Шестерка» считалась более престижной и комфортабельной моделью по сравнению с базовыми ВАЗ-2101 и ВАЗ-2103. При этом автомобиль оставался достаточно доступным по цене для многих советских граждан.
Почему ВАЗ-2106 стал настолько популярным в СССР?
- Современный по меркам 1970-х годов дизайн
- Улучшенные ходовые качества и динамика
- Более комфортабельный и просторный салон
- Хорошая ремонтопригодность
- Доступность запчастей
«Шестерка» активно экспортировалась в страны социалистического лагеря, где также пользовалась большим спросом. Особой популярностью ВАЗ-2106 пользовался в ГДР, Чехословакии, Болгарии. Автомобиль даже поставлялся в некоторые капиталистические страны, в том числе во Францию, Бельгию и Канаду.
Модификации и рестайлинги ВАЗ-2106
За 30 лет производства ВАЗ-2106 неоднократно подвергался незначительным изменениям и модернизациям. Однако кардинальных рестайлингов модель не переживала — ее внешний вид оставался практически неизменным на протяжении всего выпуска.
Какие основные модификации ВАЗ-2106 выпускались серийно?
- ВАЗ-21061 — экспортная версия с двигателем 1,5 л
- ВАЗ-21062 — экспортная праворульная модификация
- ВАЗ-21063 — версия с двигателем 1,3 л от ВАЗ-21011
- ВАЗ-21064 — модификация с карбюратором Solex
- ВАЗ-21065 — экспортный вариант с улучшенной отделкой
В 1990-е годы ВАЗ-2106 получил ряд незначительных усовершенствований: появились новые цвета окраски кузова, улучшенная обивка салона, более современная светотехника. Но в целом автомобиль сохранил свой классический облик до конца производства.
Завершение производства и культовый статус модели
Серийное производство ВАЗ-2106 на Волжском автозаводе было завершено в 2001 году, однако отдельные партии автомобилей продолжали собирать на других предприятиях до 2006 года. Всего за 30 лет было выпущено более 4,3 миллиона экземпляров «шестерки».
Почему ВАЗ-2106 до сих пор остается культовым автомобилем?
- Узнаваемый классический дизайн
- Надежность и неприхотливость в эксплуатации
- Простота конструкции и ремонта
- Ностальгия по советской эпохе
- Большое количество сохранившихся экземпляров
Сегодня ВАЗ-2106 имеет статус классического автомобиля и пользуется большой популярностью среди коллекционеров и любителей ретро-техники. Многие владельцы бережно восстанавливают «шестерки» до идеального состояния. Этот автомобиль по праву считается одним из символов советского автопрома.
Технические характеристики различных модификаций ВАЗ-2106
За годы производства ВАЗ-2106 выпускался с несколькими вариантами двигателей. Рассмотрим технические характеристики основных модификаций:
| Модификация | Двигатель | Мощность | Макс. скорость | Разгон до 100 км/ч |
|---|---|---|---|---|
| ВАЗ-2106 | 1,6 л | 75 л.с. | 154 км/ч | 16 сек |
| ВАЗ-21061 | 1,5 л | 71 л.с. | 150 км/ч | 17 сек |
| ВАЗ-21063 | 1,3 л | 64 л.с. | 142 км/ч | 19 сек |
Как видим, базовая версия с двигателем 1,6 л обладала наилучшими динамическими характеристиками. Модификации с менее мощными моторами были несколько медленнее, но отличались меньшим расходом топлива.
Особенности эксплуатации и обслуживания ВАЗ-2106
ВАЗ-2106, как и другие классические «Жигули», отличался неприхотливостью в эксплуатации и относительно простым обслуживанием. Однако для поддержания автомобиля в хорошем состоянии требовалось регулярно проводить определенные процедуры.
Какие основные особенности обслуживания были у ВАЗ-2106?
- Необходимость регулярной регулировки клапанов
- Частая замена масла (каждые 10 000 км)
- Периодическая регулировка карбюратора
- Обязательная антикоррозийная обработка кузова
- Необходимость подтяжки резьбовых соединений
При правильном и своевременном обслуживании ВАЗ-2106 мог служить своему владельцу долгие годы. Многие экземпляры проходили по 300-400 тысяч километров без капитального ремонта двигателя. Важным преимуществом была доступность и взаимозаменяемость запчастей с другими моделями «Жигулей».
Подлокотник на ВАЗ 2107 своими руками: чертежи, размеры, схема
Главная » Тюнинг
Подлокотник уже давно стал считаться неотъемлемой частью комфорта для автомобилей высокого класса. Однако более дешевые модели не могут порадовать своих владельцев этим приятным и полезным предметом. Конечно, подлокотник Ваз 2107 можно и купить. Однако не тот это автомобиль, для которого принято покупать дорогие прибамбасы. Если вы являетесь счастливым обладателем русской «Семерки», все можно и нужно делать своими руками! Вот и обсудим мы с вами в этой статье, как же недорого и качественно сделать самодельный подлокотник.
Содержание
- А нужен ли он вообще?
- Как подготовиться к работе
- Выбираем материал для каркаса
- Делаем замеры для будущего чертежа
- Процесс проектирования, чертежи и схемы
- Изготовление
- Процесс обтяжки
- Установка
А нужен ли он вообще?
Думается, что раз уж вы читаете эту статью, то лично вам он действительно нужен. А может быть и не очень нужен, но сильно хочется. А почему бы и не исполнить это простое человеческое желание?
Тем более что и штука эта весьма полезная. Многие водители отмечают, что наличие хорошего подлокотника значительно облегчает нагрузку на спинные и ручные мышцы, особенно если на автомобиле установлена механическая КПП. Если же вы относите себя к разумным здравомыслящим водителям, то и на вашей семерке стоит именно такая коробка.
Также подлокотник весьма удобно использовать в качестве места хранения нужных мелочей. Кто-то здесь возит воду или мобильный телефон. Для многих это удобное место хранения футляра для очков. Кто-то кладет сюда документы и кошелек. При желании можно сделать устройство так, что на нем будут располагаться кнопки для управления некоторыми функциями автомобиля.
Так что установка подлокотника на Ваз 2107 – это не роскошь, а вполне себе оправданная с практической точки зрения штука.
Как подготовиться к работе
Выбираем материал для каркаса
Самый лучший материал – это дерево.
Причем можно использовать и обычную доску. Но в работе намного удобнее ведет себя ДСП, ДВП или же любая фанера. Если вы хотите конструкцию без углов, то можно использовать только фанеру, так как она позволяет себя согнуть. Для этого ее держат над горячим паром или размачивают в воде.
Обратите внимание на толщину материала: самый лучший вариант – 1 сантиметр. Возможен небольшой разброс от 0,8 до 1,5 сантиметров.
В качестве обивки на крышку используют обычный поролон.
Из инструментов вам понадобятся: электролобзик, миллиметровая бумага, метровая лента.
Делаем замеры для будущего чертежа
Конечно, вы можете воспользоваться уже готовыми схемами и чертежами. Но чтобы у вас все надежно получилось, лучше не полагаться полностью на информацию из интернета, а действовать самостоятельно. Поэтому действуем по следующей схеме:
- Замерьте расстояние между двумя сиденьями.
- Сядьте на водительское место, возьмитесь за рычаг КПП и определите, какая высота будущего подлокотника наиболее удобна для вас.
- Также вам нужно сделать замер между тыльной стороной сидений и ручным тормозом.
- Нужно определить, какое расстояние между замками ремней безопасности.
- Замерьте высоту подъема ручного тормоза и его размеры.
- Также вам нужно узнать размеры места крепления будущего изделия.
Делая все необходимые замеры, помните, что нужно будет учесть и толщину обивки, которую вы планируете использовать впоследствии.
Процесс проектирования, чертежи и схемы
После того, как замеры сделаны, вы можете приступить к чертежу будущего изделия. Нужно быть предельно внимательным: маленькая ошибка может стать причиной того, что подлокотник не встанет на место или помешает нормальному функционированию других элементов авто.
Вы можете воспользоваться готовыми эскизами и схемами. Но даже в этом случае нужно придерживаться следующих советов:
- Изобразить изделие нужно со всех сторон: вид сбоку, вид спереди, вид сзади, вид сверху. На чертеже указывайте все размеры, эти записи вам еще пригодятся при выполнении работ.
- Чертеж нужно сделать отдельно и для крышки подлокотника.
- Также нужно придумать заранее, как крышка будет крепиться – должна ли она сгибаться или откидываться. Это повлияет на то, где будут находиться пазы и другие крепления.
- Сразу решите, какой длины саморезы вам будут необходимы. Укажите их размеры прямо на чертеже.
- Определите, как вы будете устанавливать готовое изделие – либо просто плотно зафиксируете его между сидений, либо будете использовать специальные крепления. На схеме должны быть изображены пазы нижней части изделия.
- Готовый чертеж нанесите на специальную миллиметровую бумагу (найти ее можно в швейном магазине). Это позволит вам создать выкройку, с помощью которой вы точно не ошибетесь с размерами при изготовлении подлокотника.
Изготовление
Работа это достаточно несложная для тех, кто хоть раз в жизни держал электролобзик. Если все замеры были сделаны верно, и вы выполнили хороший чертеж будущего изделия, то вам остается лишь выполнить следующие шаги:
- На миллиметровой бумаге вырежьте все детали, создав тем самым выкройки.
- Приложите выкройки к фанере и с помощью карандаша нанесите на нее контуры будущих деталей.
- Электролобзиком вырежьте детали из фанеры.
- Чтобы легче было сделать закругления, с помощью горячей воды или пара размягчите фанеру.
- Теперь наступило время скрепить отдельные детали саморезами. Клей лучше не использовать – соединение вряд ли будет качественным.
- Если есть желание, разделите внутреннее пространство изделия перегородками, создав тем самым несколько отсеков.
- На верхнюю часть крышки приклейте кусок поролона, который создаст ощущение мягкости и комфорта для вашего локтя.
Изделие можно считать практически готовым. Все что осталось – это обтянуть его и установить на место.
Процесс обтяжки
Для обтяжки изделия нам снова пригодятся выкройки из миллиметровой бумаги. Надеемся, что вы еще их не выкинули. Также вам пригодится примерно погонный метр выбранного материала для обтяжки, клей высокого качества, капроновые нитки, хороший фен.
Сначала более подробно обсудим, какие материалы и инструменты лучше выбрать.
Самый очевидный материал для обтяжки элементов салона – это кожа. Можно остановиться как на натуральной коже, так и на экокоже. Главное, чтобы материал действительно был качественным и не трескался на морозе. Лучше всего покупать специализированную кожу для автомобилей. Вряд ли подойдет материал, который предназначен для мебели. Ведь мебель обычно используется в комфортных домашних условиях. А автомобиль будет подвергаться как воздействию прямых солнечных лучей, так и сильным морозам.
Владельцы Ваз 2107 также часто выбирают в качестве обшивки алькантару. Ее стоимость примерно такая же, что и у натуральной кожи. Более дешевые материалы обычно имеют низкое качество. Алькантара хороша тем, что ее бархатистая поверхность приятна на ощупь и защищает от запотевания локтя. Ее легко очистить от грязи, она легко переносит перепады температур. Ее несложно использовать в процессе перетягивания элементов салона.
Можно даже приобрести алькантару с самоклеющейся основой, что облегчит работу с ней в разы.
Для того, чтобы бардачок приятно выглядел и изнутри, можно использовать обыкновенный карпет. Он недорого стоит, устойчив к царапинам и не рвется. Это очень практично, учитывая, что вы будете хранить внутри изделия.
Итак, переходим к описанию самого процесса обтягивания.
- С помощью выкройки из миллиметровой бумаги перенесите контуры деталей подлокотника на изнаночную сторону облицовочного материала. Нужно учитывать, что для крышки придется добавить несколько миллиметров, что связано с наложенным на нее паролоном. У других же деталей лучше убрать два миллиметра, чтобы натянуто обивку и посадить ее как можно плотнее.
- Нанесите клей на один край детали и осторожно приклейте ее к корпусу. Каждую следующую сторону детали приклеивайте спустя несколько минут, чтобы давать возможность клею подсохнуть.
- Предварительно прогревайте материал с помощью фена. Если используете кожу, то можете подержать ее в течении 15 минут в теплой воде. Работать с таким материалом будет сложнее, но в итоге получится более аккуратный результат.
- Загибайте края материала во внутреннюю сторону, а излишки отрезайте.
- Материал нужно натягивать как можно сильнее – иначе он будет небрежно болтаться.
Каждую следующую сторону детали приклеивайте спустя несколько минут, чтобы давать возможность клею подсохнуть.Установка
Чаще всего устанавливают подлокотник следующим образом: зажимают болтами, которые удерживают замки ремней безопасности. Сиденья придется сместить вперед, крепежные болты нужно будет выкрутить, вставить туда вилкообразные скобы крепления подлокотника и затянуть болты обратно. Некоторые же делают специальные уголки, с помощью которых подлокотник крепят к полу саморезами.
11 432 views Салон
Похожие материалы
История «Жигулей»: очевидные и невероятные — журнал За рулем
Волжский автомобильный завод не так давно простился со своим заднеприводным семейством, ведущим родословную от итальянского Fiat 124.
В нашей стране найдется не так много людей, которые бы не сталкивались в своей жизни с автомобилем марки «Жигули».
В этой статье мы хотели бы рассказать не только о том, как создавались всем известные модели, но и о тех машинах, что так и не стали «классикой» отечественного автомобилестроения
История «Жигулей»
Как любая относительно молодая компания, АВТОВАЗ испытывает комплекс новичка. Всей хронологии-то — 45 годков! А машины, достойные быть вписанными в историю, перечисляются по пальцам одной руки. Все так и одновременно не так…
Выбор
О том, как заключали соглашение с итальянцами, написано немало. Гораздо меньше известно о подводных течениях, сопровождавших выбор первенца. В частности, о «переднеприводном лобби» из института НАМИ, в которое входил небезызвестный апологет такой компоновки Борис Фиттерман. Да и относительно фиатовской модели мнения разделились. Так, главный инженер НАМИ Павел Тараненко до сих пор считает, что Fiat 125 был бы лучшим выбором для нашей страны.
Вроде бы тот же автомобиль, но… «Классом выше!» — настаивает Тараненко. Действительно, занятно разбираться, чем 125-й отличается от 124-го. И еще занятнее — почему итальянцы пропихнули в Тольятти именно 124-й, а 125-й оставили для польской FSO. Впрочем, как известно, большая политика всегда стояла тенью за крупными проектами между Западом и соцлагерем…
Fiat 124
Внешне Fiat 124, кроме, естественно, эмблемы, можно отличить от «копейки» по иной форме клыков на бамперах и выступающим дверным ручкам
Внешне Fiat 124, кроме, естественно, эмблемы, можно отличить от «копейки» по иной форме клыков на бамперах и выступающим дверным ручкам
А вот воспоминания Александра Декаленкова, участника советской комиссии по так называемому «Автомобилю №2» (кстати, именно он предложил идею товарного знака ВАЗа — буквы «В» в форме ладьи под парусом): «В рамках контракта с Fiat я предложил модель 124 в качестве автомобиля №1 и модель 125 в качестве автомобиля №2.
Fiat 125
Различия между Fiat 125 (вверху) и Fiat 124. Первый имел колесную базу 2505, второй — 2420 мм. Кроме того, у Fiat 125 задняя подвеска была рессорной, в отличие от пружинной на 124-м
Различия между Fiat 125 (вверху) и Fiat 124. Первый имел колесную базу 2505, второй — 2420 мм. Кроме того, у Fiat 125 задняя подвеска была рессорной, в отличие от пружинной на 124-м
Fiat 124
Насколько могут разниться точки зрения, показывает следующая история. Участник переговоров с итальянцами Александр Андронов свидетельствовал, что за двигатель с распредвалом в головке блока развернулась чуть ли не дипломатическая война. Декаленков же утверждает, что Fiat ничего не скрывал и даже предложил на первых порах установить в Тольятти оборудование для изготовления старого мотора и бесплатно заменить его на новое, когда будет завершен весь цикл доводки «верхневального» двигателя.
История «Жигулей»
Fiat 124 Special очень напоминал «Автомобиль №2», что интересно, не только внешними нововведениями, но и конструкцией заднего моста
Fiat 124 Special очень напоминал «Автомобиль №2», что интересно, не только внешними нововведениями, но и конструкцией заднего моста
История «Жигулей»
Макет «Автомобиля №2», изготовленный в Центре стиля Fiat в 1967 году, имел цельную радиаторную решетку. Однако у смежника, ДААЗ, она не помещалась в гальваническую ванну, и на ВАЗ-2103 ее сделали составной из двух частей
Макет «Автомобиля №2», изготовленный в Центре стиля Fiat в 1967 году, имел цельную радиаторную решетку. Однако у смежника, ДААЗ, она не помещалась в гальваническую ванну, и на ВАЗ-2103 ее сделали составной из двух частей
История «Жигулей»
У ВАЗ-2103 товарный знак по сравнению с ВАЗ-2101 был увеличенного размера.
Его форму итальянцы исказили по собственному усмотрению, без консультаций с вазовскими дизайнерами
У ВАЗ-2103 товарный знак по сравнению с ВАЗ-2101 был увеличенного размера. Его форму итальянцы исказили по собственному усмотрению, без консультаций с вазовскими дизайнерами
И все же Fiat еще предстояло выбрать. Чтобы обосновать доводы, НАМИ провел сравнительные испытания семи автомобилей: «Москвича-408», Ford Taunus 12M, Morris 1100, Peugeot 204, Renault R16, Skoda MB1000 и, ни с того ни с сего, «ушастого» «Запорожца».
Когда на коллегии министерства автомобильной промышленности решался вопрос, какую машину принять за прототип, приехал заместитель председателя совета министров СССР Владимир Новиков. А мнения на коллегии разделились.
К тому времени итальянцы уже успели кое-кого радушно принять у себя. К примеру, будущего генерального директора Волжского автозавода Виктора Полякова, да и некоторых других. Кто гостил неделю, кто — по полгода. Немудрено, что не было единогласия.
Но Фиттерман не поддавался ни в какую: объективно Renault R16 был лучше. Какое-то время Новиков терпел пререкательства, потом разозлился и, хлопнув дверью, покинул коллегию. Директор НАМИ Хлебников затем пересказывал диалог у Брежнева. Когда министр автомобильной промышленности Тарасов докладывал Леониду Ильичу, генсек сказал, что даже если в НАМИ считают, что Renault лучше, будем брать Fiat: «Итальянцы нам ближе, чем французы». В воспоминаниях Фиттермана этот факт превратился в мифический диалог рядового инженера и генерального секретаря: «Вы, товарищ, занимайтесь автомобилями, а мы будем заниматься политикой!» Впрочем, перед нами как раз та история, в которой мифология тесно соседствует с правдой.
Генеральный директор производственного объединения «АВТОВАЗ» Анатолий Александрович Житков так резюмировал выбор советской стороны: «Мы сравнили Fiat с Peugeot и Renault — технологию последних нам пришлось бы переработать коренным образом: она была рассчитана на меньший выпуск».
Испытания
Выдающийся автомобильный конструктор Данте Джакоза оставил такие воспоминания: «Испытания „124-ки“ также проводились в России и оказались весьма полезны для приспособления автомобиля для нужд этой необъятной страны.
Тесты, проходившие на специальном полигоне неподалеку от Москвы на огромном куске земли, были невероятно жесткими».
И знал, о чем писал. Первые образцы, поступившие в нашу страну в июле 1966 года, рассыпались на дорогах Дмитровского полигона уже через 5 тыс. км. В панике примчалась итальянская делегация. Джакоза щупал пальцами русские булыжники на «бельгийской мостовой». Спустя неделю Тараненко вызвали в министерство: «В двухнедельный срок составить документацию по полигоновским профилям для передачи итальянцам!» Последние без промедления построили нашу «бельгийку» у себя на заводе в Мирафьори.
Fiat 124
Усовершенствованные образцы Fiat 124 прошли на полигоне НАМИ с 17 ноября по 10 декабря 1966 года по 12 тыс. км (8 тысяч — легкий булыжник, 2 тысячи — тяжелый и еще 2 тысячи — грунтовые дороги)
Усовершенствованные образцы Fiat 124 прошли на полигоне НАМИ с 17 ноября по 10 декабря 1966 года по 12 тыс. км (8 тысяч — легкий булыжник, 2 тысячи — тяжелый и еще 2 тысячи — грунтовые дороги)
Доработанные автомобили (их в НАМИ обозначили порядковыми номерами 7, 8 и 9) прибыли в СССР оперативно, в ноябре 1966 года.
У них был существенно усилен кузов. После 12 тыс. км дорожных испытаний кузова образцов №7 и №8 дали всего по пять трещин против 17 у №5 и 24 у №4 (образцы №6 и 9 предназначались для лабораторных испытаний). К слову, у одного из этих горемык выявили трещину длиной 150 мм в месте соединения крыши с центральной стойкой кузова, а потом стойка оторвалась.
Fiat 124
На 13-й тысяче километров на Fiat №8 произошла поломка проушины правого нижнего рычага передней подвески
На 13-й тысяче километров на Fiat №8 произошла поломка проушины правого нижнего рычага передней подвески
Итальянцы также изменили конструкцию балки заднего моста (на прежней лопнул картер и шли трещинами крепления реактивной штанги).
И все равно замечания были, причем не все они обуславливались особенностями эксплуатации в СССР. Так, постоянно летели резиновые буферы передней подвески. На ходе сжатия при соприкосновении с верхним рычагом из-за непродуманного расположения они нагружались не только на сжатие, но и на сдвиг.
Камнем преткновения стали тормоза. Итальянцы, видимо, очень гордились задними дисковыми узлами «124-го» и упорно отказывались заменять их на барабанные, несмотря на то что в наших условиях тормозные накладки первых истирались всего за 400 — 800 км. Массовый «падеж» накладок начинался зимой, когда дороги полигона посыпали песком. Выбрасываемый из-под передних колес, он попадал на задние тормозные механизмы. Предложенные итальянцами грязевые щитки не помогали. Приговор задним дисковым тормозам вынесли в 1968 году после сравнительных испытаний с Autobianchi Primula, Fiat 1500 и Peugeot 204.
Вторая модель
«Автомобиль №2» — это не универсал ВАЗ-2102, запущенный в производство 27 апреля 1971 года, а ВАЗ-2103, также практически целиком итальянский. Слухи о том, что «трешка» — не советская машина, поползли почти с самого начала, однако деталями владели лишь посвященные.
История «Жигулей»
Универсал на базе «Автомобиля №2» предлагали сами итальянцы, но ВАЗ этот вариант не заинтересовал
Универсал на базе «Автомобиля №2» предлагали сами итальянцы, но ВАЗ этот вариант не заинтересовал
Демонстрационный макет второго автомобиля был построен итальянцами в 1967-м.
У него еще оставались выступающие дверные ручки. Но в октябре 1968 года состоялась премьера Fiat 124S с очень похожим на «Автомобиль №2» четырехфарным оформлением передка, утопленными ручками и бамперами с высокими клыками. И ручки, и клыки перекочевали на ВАЗ-2101. Причем неясно, явились ли они предложением итальянской стороны или результатом настырности наших инженеров.
ВАЗ-2102
Вторая по очереди модель АВТОВАЗа, ВАЗ-2102, на самом деле проходила в соглашении с Fiat всего лишь как модификация первой
Вторая по очереди модель АВТОВАЗа, ВАЗ-2102, на самом деле проходила в соглашении с Fiat всего лишь как модификация первой
Поскольку документация на ВАЗ-2101 к тому моменту была утверждена, новые предложения внедрялись и на «Автомобиль №2». Точно к настойчивости вазовцев следует отнести выбор двигателей (изначально предлагалось только два агрегата). Решили формировать линейку моторов так, чтобы они попадали в раллийные классы «1300» и «1600».
Из мотора 1197 см 3, предназначенного для ВАЗ-2101, позднее увеличением диаметра цилиндра с 76 до 79 мм получили двигатель объемом 1293 см 3, а из мотора 1451 см 3 для «Автомобиля №2» тем же путем сделали силовой агрегат объемом 1568 см 3. Это даст заводу еще пару новых моделей — 21011 и 2106 (которые правильнее считать лишь модификациями «Автомобиля №1» и «Автомобиля №2»).
История «Жигулей»
После того как в 1974-м «копейка» претерпела легкий фейслифт (на фото ВАЗ-21011)…
После того как в 1974-м «копейка» претерпела легкий фейслифт (на фото ВАЗ-21011)…
История «Жигулей»
…еще не раз предпринимались попытки ее дальнейшего облагораживания…
…еще не раз предпринимались попытки ее дальнейшего облагораживания…
История «Жигулей»
…Правда, без особого успеха.
…Правда, без особого успеха.
Серийный выпуск ВАЗ-2103 начался в IV квартале 1972 года. Интересно, что и ВАЗ-2101, и ВАЗ-2103 проходили межведомственные испытания уже… после начала промышленного производства. Сказывался лихорадочный темп внедрения этих машин.
История «Жигулей»
ВАЗ-2106 поначалу назывался ВАЗ-21031 — по аналогии с ВАЗ-21011. Дизайн с 1974-го разрабатывали В. Антипин (передняя часть кузова) и В. Степанов (задняя). Однако завод готовился отрапортовать XXV съезду КПСС выпуском «новой модели», и 21031 быстренько переименовали. Первые товарные машины сошли с конвейера 21 февраля 1976 года, чтобы продержаться в производстве 30 лет!
ВАЗ-2106 поначалу назывался ВАЗ-21031 — по аналогии с ВАЗ-21011. Дизайн с 1974-го разрабатывали В. Антипин (передняя часть кузова) и В. Степанов (задняя). Однако завод готовился отрапортовать XXV съезду КПСС выпуском «новой модели», и 21031 быстренько переименовали. Первые товарные машины сошли с конвейера 21 февраля 1976 года, чтобы продержаться в производстве 30 лет!
История «Жигулей»
«Шестерка» весьма неплохо продавалась за рубежом.
Для экспорта в Канаду была создана специальная версия, омологированная по тамошним требованиям. Ее отличали широкие «нивовские» бамперы с интегрированными в передний подфарниками…
«Шестерка» весьма неплохо продавалась за рубежом. Для экспорта в Канаду была создана специальная версия, омологированная по тамошним требованиям. Ее отличали широкие «нивовские» бамперы с интегрированными в передний подфарниками…
История «Жигулей»
…Кстати, по одной из легенд именно такую машину, дополнительно украшенную «семерочной» облицовкой радиатора, подарили Л. И. Брежневу.
…Кстати, по одной из легенд именно такую машину, дополнительно украшенную «семерочной» облицовкой радиатора, подарили Л. И. Брежневу.
В плену кузова
Первые пять образцов ВАЗ-2105 были собраны в Управлении главного конструктора АВТОВАЗа под новый, 1977-й, год. Когда завод запускал в производство ВАЗ-2105, корреспондент известного молодежного журнала ездил беседовать с начальником отдела художественного конструирования Марком Демидовцевым.
Помещение, где демонстрировали проекты высокому начальству, с легкой руки заводских остряков прозвали «греческим залом». У всех на слуху было райкинское: «В греческом зале, в греческом зале…» Не ведая этого, корреспондент описывал: «Мы ходим с Марком Васильевичем по главному залу Центра стиля. Словно в музее восковых фигур, здесь замерли полноразмерные пластилиновые макеты будущих автомобилей».
Демидовцев рассказывал журналисту, как в условиях жестких технологических ограничений и узкоспециализированного оборудования тяжело что-либо менять в форме автомобиля: «Скажем, мы хотели бы линию обвода крыши провести не так, а несколько по-другому. Кажется, мелочь, пустяк. Но эта линия ломает нам все производство».
История «Жигулей»
Первоначально на «пятерке» хотели сэкономить и вместо прямоугольных блок-фар установить четыре круглых оптических элемента. Но благоразумие в высших эшелонах все-таки взяло верх
Первоначально на «пятерке» хотели
сэкономить и вместо прямоугольных блок-фар установить четыре круглых оптических элемента.
Но благоразумие в высших эшелонах все-таки взяло верх
История «Жигулей»
Проект глубокой модернизации ВАЗ-2101, подготовленный дизайнером В. Пашко в 1975 году. Условное обозначение — ВАЗ-2101-80. Число «80» указывало на год, в котором машину предполагалось запустить в серию
Проект глубокой модернизации ВАЗ-2101, подготовленный дизайнером В. Пашко в 1975 году. Условное обозначение — ВАЗ-2101-80. Число «80» указывало на год, в котором машину предполагалось запустить в серию
История «Жигулей»

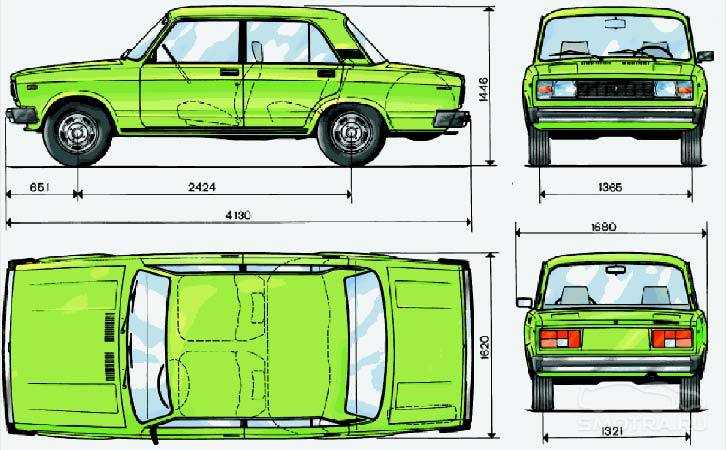

ВАЗ-2105, 1980 год. Ведущий конструктор — В. Квасов, дизайнер — В. Степанов. На машине впервые в СССР применялись галогенные лампы и гидрокорректор фар, регулируемые из салона наружные зеркала, электрообогрев заднего стекла, зубчатый ремень привода распредвала, а также полиуретановые набивки сидений вместо закупавшегося за валюту кокосового очеса
ВАЗ-2105, 1980 год. Ведущий конструктор — В.
Квасов,
дизайнер — В. Степанов. На машине впервые в СССР применялись галогенные лампы и гидрокорректор фар, регулируемые из салона наружные зеркала, электрообогрев заднего стекла, зубчатый ремень привода распредвала, а также полиуретановые набивки сидений вместо
закупавшегося за валюту кокосового очеса
Интересно, что фиатовцы, у которых руки не были настолько связаны, совершенствуя свой автомобиль классической компоновки, следовали той же логике, что и дизайнеры АВТОВАЗа. И у них получился Fiat 131 Мirafiori, у которого все внешние кузовные панели иные, а у нас — ВАЗ-2105, по экстерьеру изменившийся не так кардинально. Впрочем, обо всем по порядку.
Fiat 131 Mirafiori
Итальянцы еще в начале семидесятых облагородили свой 124-й. Но в отличие от вазовцев они полностью поменяли внешние кузовные панели. Fiat 131 Mirafiori имел также совершенно другой интерьер, чем-то схожий, кстати, с ВАЗ-2105
Итальянцы еще в начале семидесятых облагородили свой 124-й.
Но в отличие от вазовцев они полностью поменяли внешние кузовные панели. Fiat 131 Mirafiori имел также совершенно другой интерьер, чем-то схожий, кстати, с ВАЗ-2105
Fiat 131 Mirafiori
Fiat 131 Mirafiori имел также совершенно другой интерьер, чем-то схожий, кстати, с ВАЗ-2105
Fiat 131 Mirafiori имел также совершенно другой интерьер, чем-то схожий, кстати, с ВАЗ-2105
История «Жигулей»
Интерьером ВАЗ-2105 занимались начальник бюро А. Кузнецов, а также В. Плешанов. Новую приборную панель проектировал В. Орлец, а В. Новикова отвечала за цельноформованную обивку потолка и дверей, сиденья, коврики и заднюю полку. Отработкой эргономики на посадочном макете руководил И. Гальчинский, в дальнейшем уехавший на ЗАЗ главным дизайнером — он автор стиля ЗАЗ-1102 «Таврия»
Интерьером ВАЗ-2105 занимались начальник бюро А. Кузнецов, а также В. Плешанов. Новую приборную панель проектировал В.
Орлец, а В. Новикова отвечала за цельноформованную обивку потолка и дверей, сиденья, коврики и заднюю полку. Отработкой эргономики на посадочном макете руководил И. Гальчинский, в дальнейшем уехавший на ЗАЗ главным дизайнером — он автор стиля ЗАЗ-1102 «Таврия»
Глубокая модернизация вазовской модели назрела к середине 1970-х годов. Требовался не только рестайлинг, но и усовершенствование конструкции, приведение ее в соответствие с новыми нормами по пассивной безопасности и токсичности выхлопа. Это значило, что нужны новый карбюратор, энергопоглощающие бамперы, травмобезопасные руль и приборная панель, новые шины, и, конечно, долой форточки. При этом пол, силовой каркас кузова (включая все дверные и оконные проемы) и крышу оставляли прежними безоговорочно. Их изменение повлекло бы за собой замену значительной части штампового парка и перенастройку сварочных линий.
История «Жигулей»
Слева направо: заместитель гендиректора Владимир Акоев, главный конструктор Георгий Мирзоев и главный дизайнер Марк Демидовцев в «греческом зале» на техсовете по ВАЗ-2105
Слева направо: заместитель гендиректора Владимир Акоев, главный конструктор Георгий Мирзоев и главный дизайнер Марк Демидовцев в «греческом зале» на техсовете по ВАЗ-2105
Техзадание по новому автомобилю было сформулировано 28 августа 1976 года.
92-му цеху УГК (Центру стиля) предстояло выдержать нелегкую битву с руководством. Гендиректор настаивал: «Вписывайте старые фары! Чехи не успеют освоить новые!» И все же техсоветом и межведомственной комиссией был одобрен внешний вид с прямоугольными блок-фарами, разработанный дизайнером Владимиром Степановым.
Кроме того, у «пятерки» должен был появиться люксовый вариант — ВАЗ-2107. Руководство прямо так и ставило задачу: сделать русский «Мерседес». Помучились, конечно, изрядно, но сделали.
С немецким акцентом
Примерно в 1977 году Fiat вышел с предложением к АВТОВАЗу разработать новый автомобиль классической компоновки на базе старых агрегатов и технологий. На эскизах машина напоминала хэтчбек Polonez — глубокую переработку Fiat 125P.
Однако на ВАЗе уже зрело убеждение, что будущее — за переднеприводными моделями. И отчасти к этому подтолкнуло начавшееся в 1976 году сотрудничество АВТОВАЗа с фирмой Porsche. Эта компания давно проявляла заинтересованность к работе с СССР.
Соглашение было достигнуто под эгидой Государственного комитета по науке и технике (ГКНТ). По некоторым данным, в рамках трехлетнего сотрудничества компания Porsche должна была получать от нашей стороны по 500 000 дойчемарок ежегодно.
Содержание договора формулировалось как «Проведение конструкторских и опытных работ, оказание консалтинговых услуг Волжскому автомобилестроительному заводу в рамках договора с объединением „Внештехника“, Москва, №90128».
История «Жигулей»
Автомобиль, предложенный Porsche в апреле 1979 года, отличался отсутствием хромированного декора…
Автомобиль, предложенный Porsche в апреле 1979 года, отличался отсутствием хромированного декора…
История «Жигулей»
Слава богу, руководству АВТОВАЗа хватило ума от него отказаться и собственными силами разработать люксовую модификацию «пятерки», получившую индекс ВАЗ-2107
Слава богу, руководству АВТОВАЗа хватило ума от него отказаться и собственными силами разработать люксовую модификацию «пятерки», получившую индекс ВАЗ-2107
В числе прочего немцы выработали предложения по улучшению ВАЗ-2103 (Lada 1500).
Они затронули стилистическое обновление экстерьера и интерьера с учетом новых директив по безопасности и снижению внутреннего и наружного шума (воздушного и корпусного шума, шума шин и двигателя), предложения по настройке ходовой части, мероприятия по антикоррозионной защите кузова, работы по улучшению двигателя (с возможностью эксплуатации в Европе), а также разработку проекта для центра акустики.
История «Жигулей»
А вот интерьер от Porsche косвенно пригодился. Его мотивы отчетливо прослеживаются в салоне «семерки». Кстати, форма рулевого колеса схожа с баранками, устанавливаемыми в те времена на знаменитых немецких спорткарах
А вот интерьер от Porsche косвенно пригодился. Его мотивы отчетливо прослеживаются в салоне «семерки». Кстати, форма рулевого колеса схожа с баранками, устанавливаемыми в те времена на знаменитых немецких спорткарах
История «Жигулей»
Кстати, форма рулевого колеса схожа с баранками, устанавливаемыми в те времена на знаменитых немецких спорткарах
Кстати, форма рулевого колеса схожа с баранками, устанавливаемыми в те времена на знаменитых немецких спорткарах
Развернулось настолько плотное сотрудничество, что из Тольятти в Германию начал курсировать заказной автобус Ikarus, доставлявший специалистов.
К слову, в ту пору на Porsche, помимо известного главного дизайнера Анатолия Лапина, работал нынешний шеф-стилист Ford Мартин Смит. Он, в частности, делал эскизную проработку перспективного семейства автомобилей для АЗЛК, правда, уже по линии «Автопромимпорта». Дальнейшие отношения между Porsche и АВТОВАЗом вылились в создание волжских моделей переднеприводного семейства — ВАЗ-2108/09, а также ВАЗ-1111 «Ока». Но это уже совсем другая история…
История «Жигулей»
При подготовке статьи использованы материалы книг «Высокой мысли пламень», «Отечественные легковые автомобили» Сергея Канунникова, «Феномен Косыгина» Алексея Гвишиани, «Forty years of Design with Fiat» Данте Джакоза и сайта www.autowp.ru
Подробно об устройстве ВАЗ-2101 в серии статей Л.П. Шувалова «Первенец Волжского автозавода»
История «Жигулей»: очевидные и невероятные
Волжский автомобильный завод не так давно простился со своим заднеприводным семейством, ведущим родословную от итальянского Fiat 124.
В нашей стране найдется не так много людей, которые бы не сталкивались в своей жизни с автомобилем марки «Жигули».История «Жигулей»: очевидные и невероятные
ВАЗ-2106 Общий вид | Скачать чертежи, чертежи, блоки Autocad, 3D модели
- Русский
- Компас
- Автоматизированная индустрия
- Образовательный
Узнайте, как скачать этот материал
Telegram бот для поиска материалов
Покупка чертежей
Подпишитесь на получение информации о новых материалах:
t.
me/alldrawings
vk.com/alldrawings
Описание Общий вид автомобиля ВАЗ-2106
Содержание проекта
2106-2.cdw [ 238 КБ ] |
Дополнительная информация
Чертежи
2106-2.
cdw
Аналогичные материалы
Общий чертеж Ваз-2106 (общий вид в компасе)
Общий вид ваз 2106
Курсовой ремонт шатуна ВАЗ 2106
Руководство по ремонту сцепления ВАЗ-2106

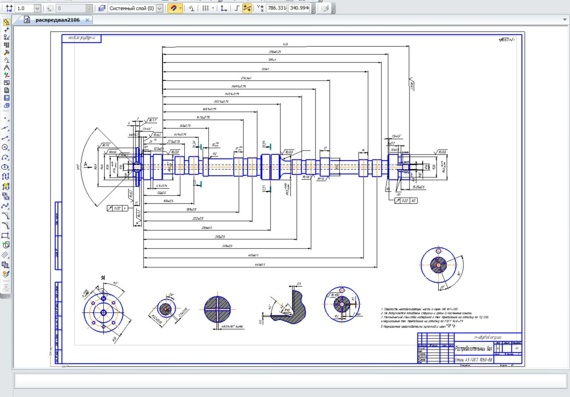

Чертеж распределительного вала ВАЗ-2106
Чертежи и характеристики КПП ВАЗ 2106
График скоростных характеристик двигателя ТЭ ВАЗ-2106
Двигатель ВАЗ-2106
Бесплатная загрузка на сегодня
Обновление через: 9 часов 33 минуты
Дизайн библиотеки в Эквадоре
Пружина амортизатора
АЭС ледокола «Таймыр»
Чертеж установки электрического обессоливания
Прочие материалы
Схемы строповки крышки клапана вала и рамы
Школьный проект со всеми помещениями в revit
Автоматизация и диспетчеризация холодного центра
Типовой проект 1.
030.1-1 88 b.2-4 Панельные стены — производственная панель 350
Vektorillustration Seitenansicht Lada Vaz2106 Авто запасы Vektor Art Und Mehr Bilder von Auto
Bilder
- Bilder
- FOTOS
- GRAFIKEN
- 9
- 1 VIMOS11. Seitenansicht. «Жигули» ВАЗ-2106 Авто.
Beschreibung
Векторная иллюстрация. Seitenansicht. «Жигули» ВАЗ-2106 Авто.
Essentials Kollektion
9,00 € для фотографий
Günstige и гибкий Optionen für jedes Budget
Umfasst unsere Standardlizenz.
Erweiterte Lizenz hinzufügen.
Bildnachweis:Evgenii Leontev
Maximale Größe:8000 x 4500 Pixel (67,73 x 38,10 cm) — 300 dpi — RGB
Stock-Illustration-ID:1221439074
Hochgeladen am:
Категория:График | Авто
Сучбегриф
- Авто Графикен,
- Blau Grafiken,
- Gemaltes Bild Grafiken,
- Kunst Grafiken,
- Malen Grafiken,
- Modell Grafiken,
- Drad Grafiken,
- Autoscheinwerfer,
- ,
- ,
- ,
- ,
- ,
- ,
- ,
- . ,
- Elektromotor Grafiken,
- Europäische Kultur Grafiken,
- Fahren Grafiken,
- Farbbild Grafiken,
- Farbverlauf Grafiken,
- Geschwindigkeit Grafiken,
- Grün Grafiken,
Alle anzeigen
Kategorien
- Tattoos
- Hintergründe
- Mode und Beauty
- Verkehrsmittel
- Strukturen und Muster
Häufig gestellte Fragen
- Was ist eine lizenzfreie Lizenz?
- Bei lizenzfreien Lizenzen bezahlen Sie einmalig und können urheberrechtlich geschützte Bilder und Videoclips fortlaufend in privaten und kommerziellen Projekten nutzen, ohne bei jeder Verwendung zusätzlich bezahlen zu müssen.
