Ваз 2114 предохранитель на печку. Предохранитель печки ВАЗ 2114: расположение, замена и диагностика неисправностей

Где находится предохранитель печки в ВАЗ 2114. Как заменить перегоревший предохранитель отопителя. Какие могут быть причины перегорания предохранителя печки в ВАЗ 2114. Как проверить работоспособность предохранителя и электрической цепи отопителя.

Расположение предохранителя печки в ВАЗ 2114

Предохранитель, отвечающий за работу отопителя (печки) в ВАЗ 2114, находится в монтажном блоке под капотом автомобиля. Монтажный блок расположен слева по ходу движения, под левым дворником.

Чтобы получить доступ к предохранителям:

1. Откройте капот автомобиля
2. Найдите черный пластиковый корпус монтажного блока слева под лобовым стеклом
3. Отщелкните две защелки по бокам крышки
4. Снимите крышку блока предохранителей

Предохранитель печки в ВАЗ 2114 обозначен на схеме как F7. Это предохранитель на 20А, расположенный в нижнем ряду третьим справа.

Замена предохранителя отопителя ВАЗ 2114

Если печка перестала работать, первым делом необходимо проверить целостность предохранителя F7. Для замены предохранителя:

1. Выключите зажигание автомобиля
2. Извлеките предохранитель F7 с помощью специального пинцета
3. Осмотрите плавкую вставку на предмет перегорания
4. Если вставка перегорела, замените предохранитель на новый аналогичного номинала (20А)
5. Установите новый предохранитель на место

При установке нового предохранителя ориентация не имеет значения. Главное — использовать предохранитель правильного номинала (20А).

Причины перегорания предохранителя печки

Если предохранитель отопителя часто перегорает, это может указывать на неисправность в электрической цепи. Основные причины перегорания:

• Короткое замыкание в проводке отопителя
• Неисправность электродвигателя вентилятора печки
• Проблемы с регулятором скорости вентилятора
• Попадание влаги в монтажный блок
• Окисление контактов в разъемах

При систематическом перегорании предохранителя необходимо провести диагностику всей электрической цепи отопителя.

Как проверить работоспособность предохранителя

Чтобы убедиться в исправности предохранителя печки ВАЗ 2114, можно выполнить простую проверку:

1. Извлеките предохранитель из блока
2. Осмотрите плавкую вставку на просвет
3. Если вставка целая, проверьте проводимость с помощью мультиметра
4. В режиме «прозвонки» коснитесь щупами контактов предохранителя
5. Исправный предохранитель должен звенеть, показывая наличие цепи

Если предохранитель не звенит или визуально имеет перегоревшую вставку — его необходимо заменить.

Диагностика электрической цепи отопителя

При частом перегорании предохранителя следует проверить всю электрическую цепь отопителя ВАЗ 2114:

• Проверьте целостность проводки от монтажного блока до электродвигателя отопителя
• Осмотрите разъемы на предмет окисления и надежности соединения
• Проверьте работоспособность регулятора скорости вентилятора
• Измерьте сопротивление обмоток электродвигателя вентилятора
• Убедитесь в отсутствии влаги в монтажном блоке предохранителей

При обнаружении неисправностей необходимо устранить их, после чего установить новый предохранитель.

Профилактика проблем с предохранителем печки

Чтобы избежать частого перегорания предохранителя отопителя в ВАЗ 2114, рекомендуется выполнять следующие профилактические меры:

• Регулярно очищайте дренажные отверстия в подкапотном пространстве от листьев и грязи
• Проверяйте состояние изоляции проводов, идущих к отопителю
• Обрабатывайте контакты в разъемах специальными составами для защиты от окисления
• При замене используйте только качественные предохранители рекомендованного номинала
• Своевременно устраняйте неисправности в работе вентилятора отопителя

Соблюдение этих мер поможет избежать проблем с электрикой отопителя и предохранителем печки в ВАЗ 2114.

Заключение

Предохранитель печки в ВАЗ 2114 играет важную роль в защите электрической цепи отопителя. При возникновении проблем с работой печки в первую очередь следует проверить целостность этого предохранителя. Своевременная диагностика и замена перегоревшего предохранителя позволит быстро восстановить работоспособность отопителя. Однако при частом перегорании необходимо искать причину в других элементах электрической цепи. Правильный подход к обслуживанию электрики автомобиля поможет избежать проблем с отоплением салона в холодное время года.

Предохранитель печки ваз 2114 2115 2113 — Где находится?

Скоро начнется дождливая осень и без печки в автомобиле все окна будут запотевать. Так же просто будет холодно, поэтому необходимо решить проблему оперативно и данная статья вам поможет. Мы разберемся почему не работает печка в ВАЗ 2114 и рассмотрим основные причины, а так же покажем где находится предохранитель печки.

Для начала нужно посмотреть в блоке основных предохранителей. Этот блок находится в моторном отсеке, под лобовым стеклом.

Открываем его. На обратной стороне крышки есть карта расположения предохранителей, там нам нужен предохранитель отвечающий за печку ваз 2114. В данном блоке это F7 на 30А.

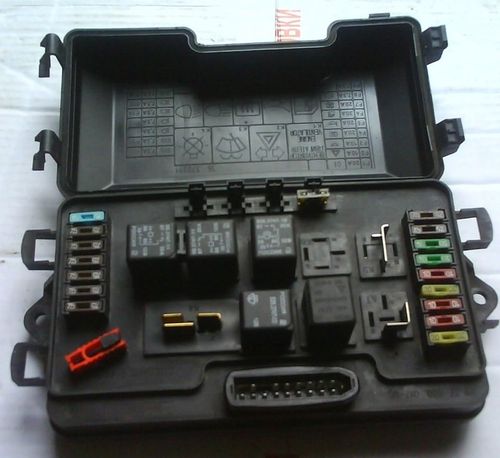

Монтажный блок предохранителей ВАЗ 2114

Меняем его. если это не помогло, скорее всего у вас другой блок предохранителей и необходимо воспользоваться схемой ниже.Там за отопитель салона так же отвечает предохранитель F7, только расположен он в другом месте. Также он отвечает за

Очистители фар

Реле включения очистителей фар (обмотка).

Электродвигатель омывателя стекол.

Моторедуктор очистителя заднего стекла.

Реле времени омывателя заднего стекла.

Клапаны включения омыва ветрового и заднего стекол.

Реле (обмотка) включения электровентилятора системы охлаждения двигателя.

Реле (обмотка) включения обогрева заднего стекла.

Контрольная лампа обогрева заднего стекла.

Лампа освещения вещевого ящика

ВНИМАНИЕ! Покупайте только проверенные предохранители, так как обычно, купленные в ближайшем магазине предохранители «по рублю» так же очень быстро будут сгорать. Советую вам возить с собой по одному качественному предохранителю каждого номинала, я пользуюсь вот такими фирменными и недорогими предохранителями, они у меня ни разу не сгорали.

В нашем случае вы можете купить один вот такой качественный предохранитель на 30А.

Так же есть вероятность, что проблема кроется в одном из реле, инструкция по выявлению неисправности здесь.

Если и это не помогло, воспользуйтесь расширенной инструкцией: Блок предохранителей ваз 2114

Надеюсь мы помогли, Вам, починить печку. Смотрите другие наши публикации на тему ремонта ваз 2114

Похожие записи

не включается по нескольким причинам » НаДомкрат

Почему не работает печка на Ваз 2114? Такой вопрос задают себе многие автовладельцы. И как сделать тепло в ВАЗ 2114?

К сожалению, отопительная система отечественного автопрома пока что оставляет желать лучшего. Особенно актуален этот вопрос в зимний период. Ведь мерзнуть – это не то чтобы неприятно, а вредно, даже опасно для здоровья. И здесь речь не только о переохлаждении водителя, с этим и так все понятно. Стекла при неисправной отопительной системе быстро замерзают, покрываются инеем и льдом. Видимость на дороге для водителя в таких условиях ничтожна.

Чтобы выяснить почему не работает печка на ВАЗ 2114 нужно первым делом разобраться в том, как устроена печка на ВАЗ 2114.

Отопление в салоне ВАЗ 2114 устроено по классическому принципу линейки самарских авто.

Из чего состоит отопительная система

Основные детали:

1. Краник.
2. Радиатор.
3. Вентилятор.
4. Специальный резистор, контролирующий мощность работы мотора вентилятора.
5. Заслонки, через которые в салон подается воздух.
6. Переключатель положения оптимальной мощности.

При исправной работе системы в радиатор печки поступает охлаждающая жидкость через кран отопителя. Температуру поступающего в салон воздуха водитель контролирует самостоятельно, когда открывает – закрывает этот самый краник. Тепло создается за счет охлаждающей жидкости, что достигает радиатора. При нагретом двигателе температура охлаждающей жидкости вырастает до отметки в 95 градусов!

У печки «самар» есть три режима работы. От них зависит скорость вентилятора и контролируется она водителем самостоятельно через переключатель положения. В зависимости от положения уже известного нам краника в салон дует холодный либо теплый воздух. Направление воздушных потоков осуществляют заслонки. Регулировка заслонки печи осуществляется вручную.

Какие бывают неполадки

Казалось бы, система устроена примитивно, да и принцип действия незамысловат. И тем не менее вероятностей, почему на ВАЗ 2114 не работает печка может быть очень много.

Начнем с того, почему не включается печка на ВАЗ 2114?

Определить начала функционировать печка или нет очень просто. Если в уже заведённой машине включить отопление – должен возникнуть еще один источник шума. Если его нет – значит, на вашем ВАЗ 2114 сломано отопление.

Из-за чего возникают поломки отопительной системы

Перегоревший предохранитель

Казалось бы, примитивная неисправность – всего лишь следует заменить его на новый. Однако у этой проблемы есть «второе дно». Предохранитель, однозначно, испортился по вине короткого замыкания в системе. Его впоследствии обязательно нужно будет найти.

Перегоревший предохранитель

Немного о предохранителях

Всего в автомобиле находится 2 блока предохранителей: первый у левого стана под капотом, второй в салоне под панелью. Оба этих устройства влияют на работу определенных приборов.

Какой именно предохранитель неисправен покажет неработающий прибор, например, стеклоочиститель. Чтобы добраться до неисправных предохранителей, нужно снять крышку блока, одновременно нажав на специальную защелку.

Как мы знаем, предохранителей два, и только один из них неисправен. При хорошем зрении внимательный водитель может запросто отличить перегоревшую деталь от целой. В сердцевине детали на перегоревшем предохранителе линия контакта будет прервана, а у соседней, исправной детали, она будет непрерывна. Если же навскидку определить не получается, то можно оставить предохранитель на месте и при этом включить неработающую цепь, например, габариты. Если с одной стороны напряжение есть, а с другой нет – предохранитель неисправен, он сгорел.

Если предохранители горят часто, стоит обратить внимание на проводку. Скорее всего, с ней серьезные проблемы и пора обращаться в толковый сервис.

Но в нашем случае с неисправной печкой подвести может только один предохранитель – это F7. Именно он закреплен за отопительной системой. Его сила 40 А (ампер). F7 отвечает:

• за вентилятор печки;
• прикуриватель;
• подачу тепла к заднему стеклу;
• свет в отделении бардачка;
• омыватель фар (электродвигатель).

Неисправный предохранитель даст сбой в работе печи, и всех вышеперечисленных систем.

Контакт от монтажного блока

Также популярная причина из-за чего отказала печка на ВАЗ 2114. Там может находиться неисправный провод. В этой ситуации следует немного и аккуратно подвигать пучок контактов.

Реле зажигания

Оно также может воспрепятствовать исправной работе отопления в салоне автомобиля. При неисправности реле подлежит замене. Оно расположено на центральной консоли.

Реле зажигания ВАЗ 2114

Первая и вторая позиция

Если печка не работает на ВАЗ 2114 при первом и втором положении переключателя, водителю придется долго ездить в своем авто без отопления, прежде чем в салон начнет поступать долгожданное тепло. Отопительная система устроена таким образом: на первом и втором положении электроимпульс к вентилятору идет от резистора, в третьем положении электричество идет напрямую.

Переключатель печки

Что это за деталь, и какие с ней бывают неполадки?

Отопительной системе автомобиля дополнительный резистор обеспечивает наилучшую скорость. Он имеет две спирали сопротивления и два режима работы. При запуске первого режима электрический импульс идет через две спирали, а при втором режиме – по спирали сопротивления. Искать неисправный резистор следует у педали газа. Ремонт для резистора событие редкое. Он имеет смысл, если обгорели контакты. Вторая поправимая неисправность – расплавленная колодка, та, что на три наконечника. Ее нужно сменить новой. В розничной продаже они есть.

Если резистор неисправен, то алгоритм действий будет следующим:

• Снять контакты с найденного добавочного резистора.
• Отсоединить крепления у резистора.
• Вынуть резистор.
• Убедиться в том, что он подлежит ремонту.
• Отремонтировать.
• Поставить на место, пройдя процедуру в обратном порядке.

Переключатель

На ВАЗ 2114 не включается печка, если неисправен её переключатель.

В этом случае следует:

• Снять центральную консоль.
• Приготовить лампу с 2-мя проводами.
• Включить двигатель.
• Замкнуть «минус» на массу, а «плюс» на трехфазный резистор.

Если в таком положении наша лампа светит – значит, переключатель исправен, а когда света нет – значит, выбило предохранитель либо в цепи есть обрыв.

Неисправный моторчик

Также может служить причиной поломки.

Мелкие неприятности

И последняя неприятность, с которой может столкнуться автовладелец – неправильная подача в салон воздушных масс. К счастью регулировка и ремонт заслонок – процедура простая! Нужно взять пассатижи и выгнуть тросик у заслонки под водительским рулем. Тогда заслонка снова будет плотно закрывать воздуховод и проблема решена.



Предохранитель печки ВАЗ 2110:замена, диагностика, причины перегорания

Содержание статьи

Одна из причин отказа отопителя салона в автомобиле ВАЗ-2110 – перегорание предохранителя. О том, как локализовать эту неисправность и как ее устранить – читайте ниже.

Причины перегорания предохранителя

Все предохранители на ВАЗ-2110 плавкого типа. При превышении номинальной силы тока нить предохранителя разогревается и расплавляется. Контакт прерывается до того, как скачок в бортовой сети нанесет вред электрооборудованию авто.

В случае с предохранителем печки ВАЗ-2110 причин для перегорания может быть несколько.

1. Неправильный выбор предохранителя. Для печки салона автомобиля ВАЗ-2110 нужен предохранитель на 25 ампер.
2. Короткое замыкание. Явление, при котором цепь от положительной клеммы АКБ до отрицательной замыкается сама на себя без сопротивления (потребителя энергии). При этом происходит резкий скачок силы тока. Чаще всего наблюдается ситуация, при которой изоляция плюсового провода перетирается или надламывается, и провод замыкается на массу авто. В случае с отопителем салона ВАЗ-2110 это обычно происходит в районе монтажного блока, возле подключения колодок к регулятору или на пути к электродвигателю.
3. Скачок напряжения в цепи. Некорректная работа регулятора напряжения на генераторе или сбои в работе энергоемкого электрооборудования авто приводят к скачкам напряжения.
4. Сбои в работе регулятора отопителя. Технически скорость вращения электродвигателя печки регулируется посредством комбинирования резисторов с различным сопротивлением в цепь. Контактные пластинки внутри этого ступенчатого реостата в некоторых случаях разрушаются и замыкают контакты хаотично, что и приводит к неисправности и перегоранию предохранителя.
5. Проблемы с электродвигателем отопителя. Есть поломки, при которых электромотор при пуске начинает брать на себя больше тока, чем ему требуется для штатной работы. В этом случае предохранитель может перегореть.

Предохранитель печки перегорает, потому что в электрической цепи есть участок, периодически создающий короткое замыкание. Если это происходит систематически, нужно пересмотреть проводку и контакты на колодках.

Расположение блока предохранителей

F-18 отвечает за работу прикуривателя и лампы подсветки вещевого ящика.

Получите доступ к монтажному блоку ВАЗ-2110. Для этого жмем на кнопку под рукояткой гидрокорректора фар. Внутри открывшейся под рулевой колонкой полости и находится монтажный блок.

В зависимости от модификации в автомобиль ВАЗ-2110 устанавливалось три вида монтажных блоков. Расположение предохранителей на ВАЗ-2110 для карбюратора и инжектора различается.

В зависимости от конструкции монтажного блока, предохранитель вентилятора печки ВАЗ-2110 занимает одну из двух возможных позиций (в верхнем ряду пятый слева или в нижнем ряду третий справа), однако на электрической схеме всегда обозначает как F18.

Предохранитель в 25 Ампер отвечает за работу печки

Смотрим на установленные реле. Если их семь, то предохранитель на печку находится в верхнем ряду пятым слева. Реле отопителя ВАЗ-2110 в этом случае расположено в нижнем ряду: второй слева по счету блок. Обозначается на электрической схеме как К6. Это обозначение, независимо от конструкции монтажного блока, всегда одинаково.

Здесь стоит сделать оговорку, что как такового реле вентилятора отопителя на модели 2110 технически нет. Это по документации «дополнительное реле», которое служит для разгрузки замка зажигания. Пропускать большие токи напрямую через контактную группу нельзя. На это реле, помимо отопителя, завязано еще несколько потребителей электроэнергии, которые включаются после поворота ключа в замке.

На монтажных блоках, у которых предусмотрена установка 8 реле (это блоки предохранителей ВАЗ-2110 для инжекторных моделей, хотя восьмое реле нужно исключительно для работы противотуманных фар) предохранитель отопителя находится в нижнем ряду на третьей справа позиции. Реле печки может быть расположено в нижнем ряду на двух позициях: либо посередине, либо первым справа.

Замена предохранителя печки ВАЗ-2110

Для замены выключаем зажигание и извлекаем предохранитель F18. Для этого на монтажном блоке конструкторы предусмотрели место для специальных щипцов, которыми удобно вынимать крепко сидящие предохранители.

Оцениваем состояние легкоплавкой нити. Удобнее всего работать с предохранителями в прозрачном корпусе. Если есть сомнения – проверяем целостность плавкой вставки. Для этого проверяем на короткое замыкание предохранитель контролькой или мультиметром.

Если предохранитель перегорел, заменяем его.

Помните: нежелательно отходить от рекомендованных 25 ампер как в большую, так и в меньшую сторону. Установка предохранителя с меньшим током разрыва цепи приведет к его быстрейшему перегоранию. А предохранитель на большее количество ампер может не уберечь электронику отопителя при скачке напряжения.

Ориентация предохранителя при установке в блок не имеет значения.

Видео:Ремонт блока предохранителей ВАЗ 2110, 11, 12. Пошаговая инструкция от автоэлектрика ВЧ.

Предохранитель отопителя ваз 2114 — Все о Лада Гранта

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь – убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел 🙂 А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя.

Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем – расположение блока предохранителей у «зубильно-самарного» семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически «гарантированы» заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Монтажный блок предохранителей ваз 2114 схема

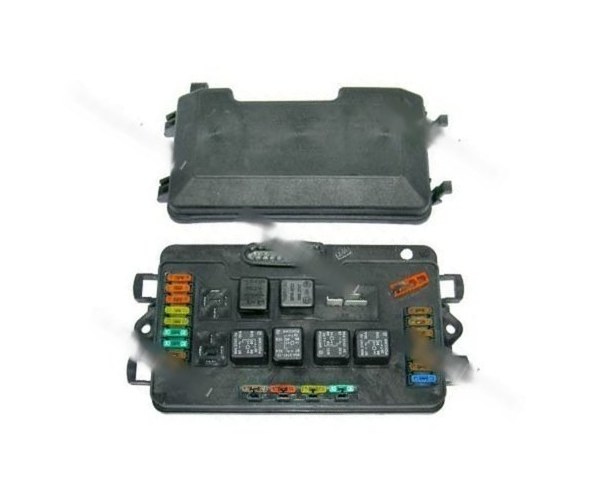

Блок предохранителей в ВАЗ-2114 расположен под капотом, слева по ходу движения автомобиля,

с краю под левым дворником увидите черный ящик. Чтоб его открыть нужно отодвинуть слева две защелки. Снимаем крышку, там находятся реле и предохранители.

На крышке с внутренней стороны нанесена маркировка, обозначает назначение реле и предохранителей.

Приводим ниже назначение всех реле и предохранителей в ВАЗ-2113 и 2114

К1	Реле включения электровентилятора
К2	Реле-прерыватель указателей поворота и аварийной сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп стоп-сигнала и габаритных огней
К5	Реле включения стеклоподъёмников
К6	Реле включения звукового сигнала
К7	Реле включения обогрева заднего стекла
К8	Реле включения дальнего света фар
К9	реле включения ближнего света фар

Цепи защищаемые предохранителями

№ предохранителя	Защищаемые цепи
F1(20A)	Реле включения задних противотуманных фонарей. Лампы задних противотуманных фонарей. Сигнализатор включения задних противотуманных фонарей
F2(10A)	Лампы указателей поворота. Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации). Контрольная лампа аварийной сигнализации
F3(10A)	Плафон освещения салона. Плафон индивидуального освещения салона. Лампа подсветки выключателя зажигания. Лампы стоп-сигнала. Маршрутный компьютер
F4(20A)

Предохранитель прикуривателя ваз 2114.

Реле включения обогрева заднего стекла (контакты). Элемент обогрева заднего стекла.

F5(20A)

Звуковой сигнал.Реле включения звукового сигнала (обмотка). Реле включения звукового сигнала (контакты),

Релевключения электровентлятора (контакты). Электродвигатель вентилятора системы охлаждения

F6(30A)Выключатели электростеклоподъёмников. Электростеклоподъёмники. Реле включения электростеклоподъёмников (контакты)F7(20A)Электродвигатель отопителя.Электродвигатель омывателей.Электродвигатель омывателя заднего стекла. Электродвгатель очистителя заднего стекла. Реле включения электростеклоочистителя (обмотка). Лампа освещения вещевого ящика F8(7.5A)Правая противотуманная фараF9(7.5A)Левая противотуманная фара. Реле включения противотуманных фар (контакты)F10(7.5A)Указатели поворота в режиме указания поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива,давления масла, стояночного тормоза,уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Комбинация приборов.Вольтметр. Система управления электропневмоклапаном карбюратора. Реле-прерыватель контрольной лампы стояночного тормозаF11(7.5A)Лампы габаритных огней по правому бортуF12(7. 5A)Правая фара (ближний свет)F13(7.5A) Левая фара (ближний свет)F14(7.5A)Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.F15(7.5A)Правая фара (дальний свет).F16(15A)Реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателей поворотов).

Схема соединений внутри блока предохранителей ВАЗ-2114 и ВАЗ-2115

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера)

Схема соединений монтажного блока ВАЗ 2114

(наружная цифра в обозначении наконечника провода — номер колодки, а внутренняя цифра — условный номер штекера): К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – реле очистителя ветрового стекла; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Распиновка разъемов блока предохранителей ВАЗ 2114 со стороны салона, подписаны все разъемы и номера пинов

Очень часто источником проблемы является влага, особенно если в процессе эксплуатации автомобиля не чистить «ливневки» – вода тогда будет попадать в подкапотное пространство. Особенно от этого страдает разъем Х11, вплоть до таких вот последствий:

Элементы платы и пайка так же приходят в удурчающее состояния из за систематического попадания воды в блок:

Что примечательно, выпускались и блоки, у которых разъем X11 расположен не сверху, как в большинстве случаев, а сбоку, вот:

Кстати плату монтажного блока – перегоревшие дорожки, отслоившийся лак, треснувшую пайку, окислы – все можно восстановить, тем самым сэкономив достаточно немалую сумму, блок предохранителей достаточно не дешевое удовольствие. Вот пример восстановленой и пропаянной платы от блока 2114 – вид ДО:

И соответственно после восстановительных работ, которые заключались в пропайке, промывке и частичной замене элементов разъемов + восстановление некоторых дорожек.

Ну и в догонку левая половина схемы 2114 – 2115, благодаря которой можно четко понять распиновку проводов по цветам:

Схема электрооборудования автомобилей ВАЗ 2115 – 20 (левая половина):

1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумуляторная батарея; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

Какие различия имеют монтажные блоки, устанавливаемые на Ладу Самару?
КРАТКО:
Блоков 3 вида:
1 — первое реле омывателя заднего стекла (у блока 11 реле).
2 — первое реле фароочистителей (у блока 9 реле).
3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.

ПОДРОБНО:
Первый вид — Блоки с 11 реле
Их бывает 2 вида:
Старого образца

Характеристики:
Габариты: на габариты идут три предохранителя (7, 9 и 10), и питаются они от Ш4/4, Ш4/13 и Ш3/13 через кнопку и переключатель поворотов, и сделано это для функции «парковочный свет»: вытащив ключ можно переключателем поворотов включить левые или правые габариты, при этом подсветка номера и приборов не включались. А кнопка включала все габариты и подсветку.
После 1988 года эту функцию убрали, и все эти три контакта соединялись одним проводом, который подключался сразу к кнопке габаритов.

Обратите внимание: обмотка реле вентилятора подключена к предохранителю 4, к которому подключены вентилятор отопителя и омыватели стёкол. Если он перегорит, то вентилятор охлаждения двигателя не включится.

Фароочистители: при включении света на Ш3/8 появлялся плюс, далее к предохранителю 3, от него на реле фароочистителей К6. Если включить омыватель лобового стекла, то включалось реле, и если включены фары то на Ш7/3 подавался плюс на моторчики.

Второй вид — блоки с 9 реле
Самый популярный, который пришёл с европанелью

Блоков с 9 реле (и первого на фото и второго на фото) бывает 2 вида:

Первый вид блоков с 9 реле: К1 — реле фароочистителей
У них:
Вентилятор: на Ш5/5 плюс подаётся напрямую, и вентилятор включался путём соединения его с массой датчиком или релюшкой управляемой мозгами инжектора. Датчик стоит расчитанный на больший ток.
Поэтому возникает иногда ситуация, когда после замены блока вентилятор не выключается. Можно в таком случае врезать реле (30 и 87 в разрыв любого провода на вентилятор, 86 к плюсу зажигания, 85 к датчику или мозгам инжектора).

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароочистители: их реле заменило реле вентилятора, поэтому Ш2/16 (плюс от кнопки) шёл напрямую к Ш7/3 к релюшке под капотом, которое включает моторчики. А на Ш3/21 подавался постоянный плюс на иммобилайзер (точнее блок электропакета, там же реле задних туманок) и центральный замок.
Вентилятор: освободившися контакт Ш3/8 (был плюс от света) и Ш3/13 (был плюс от габаритов на высокой и низкой торпедах) питают обмотку, эти контакты идут к проводке инжектора, и ими он включал релюшку К1, при этом на Ш5/5 подавался плюс на вентилятор.

ИТОГО:
Блоков 3 вида:
1 — первое реле омывателя заднего стекла (у блока 11 реле).
2 — первое реле фароочистителей (у блока 9 реле).
3 — первое реле вентилятора (у блока 9 реле). Такой блок можно поставить вместо второго, тогда ставим перемычку на реле 1 (контакты 30 и 87). И всё будет работать, кроме задних туманок, они или будут работать нормально, или их можно будет включить в любое время.

Обслуживание.
Иногда могут ослабнуть клеммы, например у реле поворотов, и оно начинает звенеть. Поэтому стараемся лишний раз релюшки и предохранители не трогать.
Блоки располагаются в коробке воздухопритока, где постоянно сыро. Особенно окисляются и даже рассыпаются контакты под напряжением, особенно у штекера 11.
Поэтому во первых — очищаем сливные отверстия от листьев, семечек, насекомы и т.п., вычищаем грязь или вообще убираем сливные резинки (особенно маленькую рядом с блоком). Во вторых — мажем герметиком пластмасску, которая при дожде не даёт течь воде на блок, вода должна уходить в бока. И в третьих — отсоединяем штекер 11, намазываем туда литола и ставим на место. Если чехол порван, меняем жгут всборе или только чехол (тут придётся вытаскивать клеммы). И смотрим хорошо ли там обмотано изолентой. Ещё можно блок накрыть вырезанной баклашкой от незамерзайки или ещё чем-нибудь.
Новый блок желательно разобрать и покрыть плату лаком (можно из баллончика для малярных работ), или мовилем (ток он не проводит).
Если при замене мы сорвали шпильки но остались торчать кусочки, можно на строительном рынке купить вот такие крепления

Реле, которое находится в печке ВАЗ-2114, отвечает, в том числе, за достаточный обогрев салона машины. Поэтому если автомобиль плохо прогревается, пора определить неисправность отопителя, возможно, причина кроется в изношенности реле. Сложность восстановления реле состоит в том, что ремонту деталь не подлежит, ее можно только заменить новым агрегатом.

Как работает печка ВАЗ-2114

Печное оборудование, встроенное в ВАЗ-2114, функционирует по следующему принципу. При повороте краника отопителя водитель приводит в действие подачу охлаждающей жидкости или тосола. Нагретый до 90 градусов антифриз подбирается к радиатору, осталось определить режим вращения вентилятора – здесь водителю предлагается на выбор сразу 3 формата.

После выставления нужного положения заслонок воздушный поток поступает в салон ВАЗ-2114, а также обдувает лобовое стекло и ноги. Без адекватной работы вентилятора ни о каком обогреве не может быть и речи.

Теплый воздух будет направляться в салон слишком медленно, что в условиях российских суровых зим для водителя и пассажиров автомобиля практически неощутимо.

Причины неисправности печки ВАЗ-2114

ОтопительВАЗ-2114 не работает, если неисправен хотя бы один компонент единого механизма:

1. Практически отсутствует контакт в монтажном корпусе, например, окислились детали. Возможно зажим контакта, осуществляющий питание узла, недостаточно плотно прилегает. Если при шевелении проводов, подходящих к блоку, двигатель заводится, значит, пора обратить внимание на контакты.
2. Неисправно реле зажигания, если печь, то включается, то не включается. Кроме замены приспособления придумать больше ничего нельзя. Прежде чем заниматься заменой, следует внимательно изучить схему обустройства реле, для удобства она представлена на фото ниже.
3. Как видите, в схему входят несколько основных деталей: магнит, работающий от электричества, якорь, пружина, контакты и обмотки. Электромагнит также имеет 2 составляющие: одна катушка фиксирует корпус к выводу управления, вторая втягивающая проводит соединение с контактом электродвигателя и управляющей клеммой.
4. Если теплый воздух быстро прогревает салон ВАЗ-2114 только в третьем положении заслонок, значит в плохом функциональном состоянии резистор.
5. Не работает переключатель – вентилятор функционирует в своем, известном только для него режиме, а не тогда, когда нужно водителю ВАЗ-2114.
6. Барахлит двигатель – питание вроде бы поступает, но печка все равно не обогревает. Здесь возможно сразу 3 варианта поломки: сгорел мотор, нет контакта на вентиляторе или залипли щеточные устройства двигателя.

Как проверить исправность реле печки ВАЗ-2114

Чтобы понять, в каком состоянии находится реле печки, необходимо своими руками произвести диагностику. Если интересует реле печки ВАЗ-2114, а именно где оно располагается, специалисты отвечают – на центральной консоли под панелью с приборами.

Для проверки приспособления произведите следующие действия:

1. Возьмите омметр или мультиметр, который подходит для ВАЗ-2114.
2. Измерьте оборудованием значения сопротивления.
3. Проверьте функции удерживающей катушки, подключив один конец тестера к выводу подключения приспособления, а другой – к корпусу.
4. Акцентируйте внимание на втягивающей обмотке. Клеммы, расположенные здесь, проходят прямо к болту подключения обмотки возбуждения импульса в электромоторе стартера и болту провода, отвечающего за управление механизмом обогрева ВАЗ-2114.
5. Если сопротивление отсутствует, значит реле действительно вышло из строя.

Как заменить реле печки ВАЗ-2114 своими руками

Регулятор зажигания, расположенный в ВАЗ-2114 прямо под панелью приборов, невозможно отремонтировать, его можно только заменить. Работа по демонтажу старой детали и установке новой не требует специальных знаний, поэтому следуйте пошаговой инструкции, предложенной специалистами, и вскоре монтаж будет успешно завершен:

1. Выключите батарею из сети, изъяв клемму, подключенную к минусу.
2. При помощи отвертки со шлицевым наконечником выкрутите 4 самореза, находящихся на кожухе рулевой колонки. После этого снять компонент не составит особого труда.
3. Крестовая отвертка позволит выкрутить еще один саморез, удерживающий нижнюю часть корпуса.
4. При отсутствии крепежей снимите защитный корпус с рулевой колодки.
5. Внизу присутствует колодка, где вместе с проводкой расположен жгут, к ним и подведено реле печки ВАЗ-2114.
6. Отключите регулировщик от колодки, аккуратно вытащите и поставьте новую деталь.
7. Соберите конструкцию воедино, вернув крепежи на прежнее место. Проверьте, как теперь работает отопитель, и поступает ли в салон машины прогретый воздух.

Вентилятор печки ваз 2114

Лада 2114 Девятос › Бортжурнал › Замена вентилятора отопителя и доработка вентилятора охлаждения ваз 2114

Доброго времени суток драйвовчане.
Сегодня мой блог посвящён карлсонам.
Ещё зимой при включении печки вентилятор издавал противный скрежет и писк. При повторном включении бывает пропадал. Так я и ездил ожидая тепла и клацая по много раз рычажок:)
Но пришла очень тёплая весна, и вчера я решил покататься с холодным обдувом. После 20 минут по трассе в салоне жутко завоняло горелым и дуть печка перестала- наконец наипнулось подумал я и был прав.
Что нам нужно для замены вентилятора отопителя? :
— сам вентилятор( я купил всборе так как на новом лузаровском есть крышка над моторчиком.)
— крестовая отвёртка и ключ на 10.
Вначале лезем в салон ногами вверх и лицом к педалям. Обращаем свой страстный и осуждающий взор на провода выше педали газа. И обнаруживаем штекер одиночный с сине-зелёно-черным проводом и чёрный провод массы прикрученый к торпеде на уровне верхних воздуховодов. Откручиваем и перемещаемся в подкапотку. Открываем капот, крестовой отверткой снимаем пластиковый кожух моторчика с фильтром и той же отверткой два болта крепления моторчика( внимательно не проипите шайбы). А вот чтоб высунуть моторчик надо немного поматюгаться, поцарапать руки, и через 10минут он впритирку вылазит возле правого крыла. Сборка в обратной последовательности.

Полный размер

Олд и нью

Новый моторчик крутит на первой скорости вообще бесшумно вызывая лишь положительные эмоции.
Ну а так как все равно уже зашёл в автомагазин решил и на карлсон для основного охлаждения поглядеть Напомню что у меня стоит древний 4 лепестковый вентилятор и он меня раздражает излишним шумом(хотя честности ради скажу что в плане охлаждения он справялся) у друзей я заказал 8 лопастной фирмы Лузар(но достать его отдельно без моторчика проблематично).
Так вот полазив по просторам нэта нашёл интересные данные:
1) Штатный вентилятор:
2109-1308008

Расход воздуха — 1080 м3/час при напоре воздушного потока в 128 Па.

2) Вентилятор от инжекторной Нивы (один из его сдвоенного)
21214-1308008

Расход воздуха — 1500 м3/час при напоре воздушного потока в 150 Па

3) Вентилятор Калины и Шнивы (один из его сдвоенного)
1118-1308008/2123-1308008

Расход воздуха — 2100 м3/час при напоре воздушного потока в 150 Па
Это приведены цифры моторчиков всборе.
Я же решил ограничится лишь лопастями от нивы за 200р.
12 лопастной Карлсон(один из сдвоенных) не садится в посадочное место моторчика 2108. Но с помощью упорства, канцелярского ножа и шайбы все стало как родное.
Но Внимание! Вентилятор нива рассчитан крутится в другую сторону от 2108(смотри на стрелочки)

Полный размер

Древний и модный

И тут начинается самое интересное -испытания.
Не беря во внимание законы физики, термодинамики и даже логики ставим как родной:)
Напомню что мой Девятос грелся до вентилятора исключительно в пробках или на месте( на трассе охлаждения хватает от набегающего потока воздуха). Так вот я подключил вентилятор, авто прогрелось иии он включился и прогнал гарячий воздух из моторного отсека через радиатор наружу к бамперу:))
Ааа лошара — скажете вы. Так же неправильно. Надо чтоб он высасывал холодный воздух с улицы через радиатор охлаждая его. И в теории будете правы. На практике же время работы на радиатор и от него было приблизительно равно(около 5 секунд разницы) и остывало авто соответственно одинаково быстро. Кто не верит- проверяемых и пишем в комментах результат( для Сиены полярности меняем в фишка провода местами).
По итогу сделав обдув по заводскому высасывая из радиатора решил проверить ощущения в салоне.
Дамы и господа — это успех. Звук из салона практически не слышно. А в паре с РПВ слышу что включился уже тогда когда стрелка температуры не растёт а падает 🙂
К сожалению видео до- после есть, но не трудится в ютуб с телефона ( постараюсь на выходных с компа залить)

<img src=»3″ title=»Новая радость
Ах да забыл расписать как его менять. Снимаем воздушный фильтр. Отключаем фишку питания. И откручиваем 4 болта по углам от корпуса вентилятора. Снимаем его и откручиваем сами лопасти. Снять постааить- 4 минуты, я раз 20 это сделал пока все подогнал:))
Ах

Полный размер

www.drive2.ru

Перестал работать вентилятор печки на ВАЗ-2114: причины, ремонт

Многие автомобилисты сталкивались с тем, что на ВАЗ-2114 переставал работать вентилятор печки. Причин возникновения этого эффекта достаточно много, и могут они возникать в любое время. Итак, в этой статье, рассмотрим, причины, по которым может не работать вентилятор отопителя, а также методы устранения.

На видео ниже рассмотрен процесс поиска неисправности и ремонт в ситуации когда не работает вентилятор печки:

Возможные причины неисправности вентилятора печки на ВАЗ-2114

Вентилятор отопителя установленный на автомобиль

Прежде чем устранять неисправность, которая возникла необходимо установить причины возникновения.

Так, согласно опыту многих автомобилистов, самыми распространенными причинами являются:

• Сгорание предохранителя.
• Выход из строя контактной группы.
• Поломка реле.
• Резистор.
• Переключатель.
• Сгорел моторчик вентилятора.

Теперь, когда причины рассмотрены, можно переходить непосредственно к методам устранения.

Методы устранения

Многие автомобилисты думают, что поломка вентилятора отопителя связана только с предохранителем или сгоранием моторчика, который его крутит, но это далеко не так. Рассмотрим, все возможные причины более детально.

Сгорание предохранителя

Монтажный блок предохранителей, где установленный предохранитель вентилятора отопителя

Самой распространенной причиной всех бед автоэлектрики считаются предохранители, которые выходят из строя.

Так, и в случае с вентилятором, первым делом необходимо посмотреть целостность плавкого предохранителя. Если он перегорел, то его необходимо заменить на новый. Если это не помогло, то нужно искать причину в другом месте.

Предохранитель вентилятора печки на схеме отмечен стрелочкой

Найти предохранитель можно в монтажном блоке под маркировкой F7.

Поскольку вентилятор требует большое потребление энергии, то номинальный ток составляет 20А, поэтому предохранитель необходимо ставить не меньше этого показателя.

Выход из строя контактной группы

Еще одна причина, которая достаточно часто встречается у автомобилей – окисление контактной группы. Для устранения этой неисправности необходимо прочистить контактные соединения или просто их пошевелить.

Так как монтажный блок находится под капотом, и в него может попадать вода, то необходимо его защитить от влаги. Можно это сделать таким вот нехитрым способом.

Нередко случалось такое, что приходилось менять сами соединения и разъемы, поскольку они выходили из строя, и вследствие коррозии разрушали полностью.

Поломка реле

Блок реле на автомобиле

Поломка реле вызовет кратковременные включения вентилятора печки.

Иногда, как показывает практика, он может включаться не с первого раза, или только при нагретом силовом агрегате. Метод устранения довольно простой – замена реле. Найти его можно под панель приборов автомобиля.

Резистор

Процесс демонтажа резистора отопителя

Неисправность резистора проявляется тогда, когда печка работает только в крайнем правом положении.

В данном случае, питание не будет подаваться, а только в правом положении оно подается напрямую, минуя все остальные элементы. Поэтому, для устранения неисправности необходимо заменить деталь, которая вышла из строя.

Переключатель

Переключатель отопителя

Довольно частой неисправностью считается выход из строя переключателя или просто поломка контактных соединений.

Конечно, не рекомендуется проводить ремонтные операции, поскольку неправильное восстановление элемента, особенно в части электрики, может привести к тому, что сломаются остальные. Так, что завод изготовитель, что автолюбители с опытом ремонта своими руками рекомендуют заменять блок управления отопителем полностью в сборе.

Сгорел моторчик вентилятора

Расположение вентилятора печки под капотом

Сгорание моторчика – является самой неприятной причиной, которая только может случиться в данной ситуации.

Так, придется заменить вентилятор печки полностью, что потянет за собой дорогие детали. Некоторые автомобилисты, в данном случае, ищут на разборках поддержанные моторчики, которые стоят намного дешевле.

Слева — сгоревший моторчик, справа — новый

Конечно, неизвестно, сколько такие запасные части прослужат, поэтому лучше не поскупиться и купить новую.

Выводы

Причины не работающего вентилятора отопителя ВАЗ-2114 довольно просты и их устранением может заняться даже начинающий автомобилист. Конечно, в 50% случаев, все неисправности завязаны на предохранителе, замена которого нормализует работу. Но, если причины достаточно сложны и автолюбитель не способен самостоятельно справиться с ними, необходимо обратиться в автосервис, где все отремонтируют дешево и качественно.

carfrance.ru

Лада 2114 Черная жемчужина › Бортжурнал › Вентилятор отопителя салона на шариковых подшипниках

Решил сделать запись и расписать все поэтапно. Сам искал любую инфу в инете, но ничего конкретного так и не нашел. Может кому материал статьи будет полезен.
Все началось с того, что перестал работать вентилятор отопителя салона, а ездить по утрам на работу прохладно сейчас, да и стекла потеют моментально. В общем по всем симптомам хана именно моторчику. Давно хотел поменять его и поставить на подшипниках. Плюсы очевидны, нет смысла их перечислять, что стоит один только свист особенно в мороз. Но так получилось, что пришлось купить завод, оригинал, на втулках. Решил доработать его, в общем как всегда все сделать своими руками, изобрести, так сказать велосипед. В общем опытным путем установил, что с минимальными переделками можно установить подшипники взамен втулок. Подшипники есть отечественные, которые встанут туда как с завода: № 76258. Но опять же у меня их не получилось купить, купил вместо них импортные, правда не аналоги, внешний диаметр меньше 24/8 мм вместо 25/8 мм: 628z.

628z

В общем все по-порядку:

Разобрал я вентилятор новый, описывать не буду как, все есть в мурзилке, выковырнул штатные втулки, труда никакого, держатся они там прижимными шайбами, которые как бы завальцованы по периметру в нескольких местах.

Убрал заусенцы такой развальцовки маленьким зубилом.
Подшипники на вал садятся как там и были

А вот в посадочном месте крышки и корпуса чуть прослаблено.
Внешний диаметр подшипника 24 мм, а посадочное место 25,4 мм.
В общем из шинки толщиной 0,5 мм вырезал пластину шириной и длиной по внешнему кольцу подшипника

www.drive2.ru

Устранение шума (ремонт) печки ВАЗ 2114 — Лада 2114, 1.5 л., 2006 года на DRIVE2

С момента покупки машины имелся непонятный шум моторчика печки, а именно какое-то трещание. Думал что забилась листва или что-то еще, которые задевают о лопасти моторчика и шумят.
Для этого решил разобрать моторчик печки и все там проверить.
При снятии на удивление там листвы не оказалось.

Но, при снятии «улитки» возникла проблема: не вылазит моторчик печки из моторного щитка. посмотрел видео:

Показалось, что все очень просто и ничего сложного нет, но это не так!
За что платят зарплату инженерам АтоВАЗа я не знаю!, но при изучении схем и картинок ваз 2114 и 2109 оказалось, что у них разные корпуса печек. А именно у ВАЗ 2114 немного выступает бортик, который не дает вытащит улитку (целиком не разделяя на две части).

Полный размер

вот этот бортик, который мешает снятию

По всей видимости печка ВАЗ 2114 расчитана на снятию через салон путем разборки всей панели.
Так как этот бортик не несет в себе особой смысловой нагрузки, решил его немного срезать кусачками.

В итоге получилось так:

Полный размер

бортик подрезан так, что он не мешает и моторчику и в тоже время не протечет вода.

Теперь можно моторчик вытащить не половиня его. Бортик срезан без ущерба для протекания туда воды.

ЛИЧНО МОЕ МНЕНИЕ: можно конечно в посадочном месте корпус улитки пополам разделить и снять, но во-первых, при этом велика вероятность сломать защелки корпуса моторчика, во-вторых, при установке в посадочном месте почти не реально нормально соединить улитку из двух половинок.

Далее разобрал моторчик

Полный размер

почему-то пишут, что моторчик не разборный, на самом деле очень даже разборный

вытащил подшипники

Полный размер

подшипники моторчика

пробыл их и поменял в них смазку. Они оказались без люфта.

Далее собираем все обратно. При сборке нужно центровать моторчик, а именно двумя болтами, которые крепят корпус.

Полный размер

вот он — болт крепления корпуса, который регулирует положение якоря относительно корпуса

Почему-то об этом нигде ничего не написано, но если его не оцентровать, а тупо по очереди затянуть два болта, то будут слышны лишние шумы.
Я центровал так: закрутил эти болтики так, что бы корпус щеток не выпадал и подключил моторчик на прямую к АКБ. Потом затянул на пол оборота эти болтики, далее еще раз на несколько секунд подключил моторчик к АКБ, далее еще раз на пол оборота затянул болтики и снова на несколько секунд подключил к АКБ. И так до тех пор пока полностью не затяните болтики. Центровать нужно при вставленном моторчике в «улитку».

После этого я обмотал «улитку» алюминиевым скотчем, что бы лишний ветерок никуда не делся.

Полный размер

теперь он в действительности похож на улитку

После этого все собираем обратно, приклеив новый уплотнитель.

В итоге: моторчик стал работать намного тише, по крайней мере по меркам АвтоВАЗа. До иномарок, конечно, еще ОЙ как далеко, но по крайней мере пропало не приятное глухое трещание моторчика. Но поток воздуха остался на прежнем уровне.

www.drive2.ru

Не работает вентилятор печки ВАЗ 2114 причины.

Здравствуйте. Если Вы в лютый мороз или в жаркий летний день завели машину, а вентилятор печки на ВАЗ 2114 перестал работать и не дует — не расстраивайтесь, так как эту проблему можно быстро решить прочитав данную статью. Для того, чтобы понять причины по которым может не работать вентилятор печки, давайте сначала рассмотрим электрическую схему подключения мотора печки.



Схема вентилятора печки ВАЗ 2114, 2115, 2113.











И так, вот список всех составляющих схемы:



1. Монтажный блок (он же блок предохранителей).
2. Замок зажигания.
3. Реле разгрузки замка зажигания.
4. Переключатель скоростей вентилятора печки.
5. Дополнительные резисторы.
6. Мотор печки.
7. Выключатель обогрева заднего стекла с контрольной лампой.
8. Нагревательный элемент обогрева заднего стекла.

Схема работает следующим образом. При повороте ключа в замке зажигания (2) включается его разгрузочное реле (3). С разгрузочного реле подаётся питание предохранитель f7 в монтажном блоке (1). После предохранителя питание идёт на выключатель обогрева заднего стекла (7) и переключатель скоростей вентилятора (4), который распределяет на какой из резисторов (5) дальше пойдёт питание. Выход 1 с переключателя (4) соответствует самой медленной скорости обдува, а выход 3 идёт на прямую к моторчику печки (6), т.е. самая высокая скорость обдува.



Причины по которым не работает моторчик печки ВАЗ 2114, 2115, 2113.



Причины по которым свежий поток холодного воздуха летом или горячая струя зимой не идёт из воздуховодов вашего ВАЗ 2113, 2114, 2115, могут быть двух видов:



• механические
• электрические

Рассмотрим их более подробно.



Механические причины по которым не работает вентилятор печки ВАЗ 2114, 2115, 2113.



В первую очередь к механическим причинам относится засорение воздуховода.







Как видно на фото, листья, ветки и прочий мусор попадают под кожух и забивают воздуховод моторчика печки. Мусор может попасть и в саму секцию с лопастями и заклинить вентилятор печки. Обычно перед этим из под копотного пространства доносится свист или скрежет.

К механическим причинам неработоспособности мотора печки можно отнести заклинивание лопостей в следствии неправильной установки корпуса вентилятора печки. При снятии моторчика печки часто повреждаются защёлки фиксирующие две части корпуса. И если эти части между собой крепко не зафиксированы, то между ними будет щель и поток воздуха, который должен идти в салон, будет попадать в эту щель. Так же части корпуса могут вообще клинить лопости моторчика, тогда он вообще не будет крутиться.



Проблемы вентилятора печки с электрической части.



В этом разделе рассмотрим цепь до вентилятора печки ВАЗ по составляющим.



Предохранитель.

Пойдём по схеме данной в начале поста. Если у Вас не работает вентилятор отопителя вместе с подогревом заднего стекла, то дело 100% в предохранителе. Проверяйте предохранитель f7 в монтажном блоке, если он в порядке, то ищите мультиметром приходит ли на него плюс с реле разгрузки замка зажигания. Для этого при включённом зажигании один щуп мультиметра помещаем на предохранитель а другой на кузов авто. Если всё в порядке, смотрим цепь от предохранителя до переключателя скоростей и выключателя подогрева.



Переключатель скоростей вентилятора печки.

С предохранителем разобрались — идём дальше. А дальше у нас переключатель скоростей мотора печки.  Для его проверки снимаем с него разъём. На разъёме три входа рядом и один расположен, как бы отдельно от них. Замыкаем проводом любой из этих трёх входов с тем, который стоит отдельно. Если моторчик заработал, то всему виной переключатель скоростей, если нет — капаем дальше.



Дополнительные резисторы.

Если вентилятор работает, но только на третьей (самой быстрой) скорости, то тут всему виной дополнительные резисторы. На третьем режиме питание подаётся напрямую на вентилятор обходя дополнительные резисторы, поэтому на других режимах он не работает.



Моторчик печки ВАЗ 2114, 2115, 2113.

Если проверка всех перечисленных выше узлов, показала их работоспособность — причина в самом моторчике печки. Скорее всего он сгорел или у него плохая масса. Для проверки снимаем его (как это сделать читайте тут) и подключаем напрямую к аккумулятору (чёрный провод, прикрученный к кузову — минус). Если работает — плохая масса. Не работает — меняем моторчик.

www.vaz-zona.ru

как снять вентилятор печки или заменить мотор печки ВАЗ 2114

В процессе эксплуатации ВАЗ 2114 владелец может столкнуться с тем, что не работает печка ВАЗ 2114. При этом причин может быть достаточно много. Однако в общем списке распространенной неисправностью является поломка, когда сам отопитель в норме, но не работает вентилятор печки.

Также бывает, что вентилятор работает, однако сильно шумит моторчик печки 2114 и т.п. В подобной ситуации проблему можно решить, выполнив ремонт своими руками. Главное, знать, как поменять моторчик печки 2114 самому. Далее мы рассмотрим, что делать, если на ВАЗ 2114 не работает вентилятор печки, а также как заменить мотор печки ВАЗ 2114.

Содержание статьи

Как снять вентилятор печки ВАЗ 2114 или поменять мотор печки 2114

Прежде всего, замена моторчика печки ВАЗ 2114 обычно выполняется тогда, когда двигатель печки сильно шумит или полностью вышел из строя. Так вот, находится моторчик печки 2114  между моторным щитом и ветровым стеклом (возле монтажного блока).

1. Достаточно открыть капот, поле чего можно обнаружить кожух корпуса мотора. Указанный кожух нужно снять. Далее необходимо очистить пространство вокруг корпуса от грязи и пыли, чтобы мусор не попадал в воздуховод при последующем снятии моторчика  отопителя.
2. Следующий шаг — отверткой «крест»  откручивается пара болтов, которыми корпус вентилятора печки прикреплен к моторному щиту.  Открутив  болты,  необходимо снять провод «плюс», после чего откручивается провод массы. Эти провода расположены под панелью (практически в центре моторного щита).
3. Далее можно извлекать моторчик печки. По мануалу, необходимо провернуть  его на 90 градусов и вытащить, однако на практике не все так просто и возникают сложности. Чтобы облегчить задачу, можно разделить корпус на две части, после чего поочередно извлекать одну и другую часть.  Главное, не поломать защелки, аккуратно размыкая их. Также важно не повредить соединительную резинку сзади.

   Еще необходимо снять слой уплотнительного поролона, который проложен  между воздуховодом и корпусом печки.  Еще добавим, что крышка моторчика печки  прикреплена к корпусу  при помощи двух стальных скоб, которые нужно отсоединить, чтобы заменить двигатель печки.

4. Указанные скобы нужно по окончании поставить на место, причем обе. Если оставить только одну скобу, плотности фиксации добиться не удается, мотор будет болтаться, шуметь, появится гул и свист. Для извлечения моторчика отверткой «крест» откручиваются болты, после чего двигатель вынимается из корпуса.  Завершив все работы, сборку производят в обратном порядке.

Обратите внимание, при сборке нужно как можно плотнее прижать корпус печки к воздуховоду. Также важно плотно соединить две половины корпуса. Это необходимо, чтобы поток воздуха был плотным и интенсивным, без потерь.

• Не трудно догадаться, чтобы поменять вентилятор печки ВАЗ 2115 или ВАЗ 2114, а также ряда других похожих моделей, необходимо придерживаться рассмотренного выше алгоритма. Замена вентилятора печки на ВАЗ 2114 также не представляет особых сложностей, не требует специального инструмента и навыков.

Подготовив новый вентилятор, необходимо отключить от АКБ клеммы, после чего отключается питание вентилятора отопителя. Затем под капотом откручиваются болты защитного кожуха, снимается «минус» питания моторчика.

Рекомендуем также прочитать статью о том, как доработать систему охлаждения Лада Калина. Из этой статьи вы узнаете, по каким причинам нужно дорабатывать СОД на Калине, а также как сделать доработку системы охлаждения Калина своими руками.

Теперь следует открутить винты, которыми сам моторчик крепится. Далее снимается крепление решетки воздухозаборника печки, после чего вынимается и сама решетка забора воздуха.

Выполнив все операции, можно снимать мотор в сборе с защитным кожухом. Далее кожух нужно разобрать, извлечь мотор и выполнить все необходимые работы. По окончании следует провести обратную сборку.

Какой вентилятор печки ВАЗ 2114 выбрать

С учетом того, что оригинальный заводской вентилятор печки не отличается надежностью, многие автовладельцы устанавливают аналоги. При этом некоторые варианты работают тише, лучше и дольше, чем штатная деталь, устанавливаемая на автомобиль.

В любом случае, по каталогам оригинал имеет артикул 2108-8101078. Этот элемент можно ставить на модели ВАЗ 2108-21099, 2113, 2114, 2115. Если же рассматривать аналоги, в каталоге отдельного внимания заслуживают несколько позиций. Например, Fenox HM81002 (деталь белорусского производства), Master-sport 2108-8101078-PCS-MS (производство Германия). Эти моторчики ставятся на машину без каких-либо доработок.

При этом также есть еще варианты для замены, которые можно поставить на ВАЗ-2114 после определенных доработок: Pekar 2108-8101091 и Luzar 2108-8101091. Данные решения пользуются спросом среди многих владельцев ВАЗ, отличаются надежностью, высокой производительностью и небольшим уровнем шума при работе при достаточно приемлемой стоимости самого изделия.



Подведем итоги

Как видно, штатный вентилятор печки на отечественных моделях ВАЗ может быть настоящей проблемой, так как мотор часто шумит и гудит. Само собой, это влияет на комфорт при эксплуатации транспортного средства. Также бывает, что моторчик печки 2114 и других аналогичных моделей полностью выходит из строя. В этом случае печка не работает, при этом сама система отопителя  салона полностью исправна.

В подобной ситуации единственным правильным решением будет замена вентилятора печки на ВАЗ-2114. С учетом того, что такая замена не является сложной, устранить неполадки можно своим руками в условиях обычного гаража.  Это значит, что нет необходимости обращаться на сервис, так как все работы можно выполнить самостоятельно за 1-2 часа.

Напоследок отметим, что при выполнении подобных работ, связанных с системой вентиляции и отопления салона автомобиля, важно добиться максимальной плотности при соединении отдельных элементов.  Это позволит избежать потерь на выходе и получить хорошее качество обдува и мощный поток воздуха даже на низких оборотах вентилятора печки. По этой причине необходимо придерживаться приведенных выше рекомендаций касательно разборки и обратной сборки рассматриваемого в данной статье элемента.

krutimotor.ru

причины, замена моторчика своими руками

Главное предназначение печки в машине — обогревать салон в холодную погоду. Например, обеспечивать внутри автомобиля +16°, когда на улице стоят жуткие морозы. Основную функцию в работе отопителя выполняет вентилятор или моторчик.

Что такое вентилятор печки

Вентилятор — функциональный элемент, который прогоняет сквозь радиатор печки воздух, проникающий в салон. Вентилятор наряду с радиатором, трубками для циркуляции хладагента, жидкостным регулятором и воздуховодом входит в состав отопительного узла. Его назначение — прогонять сквозь нагретый радиатор холодный воздух, создавая теплообмен.

Функции узла

Вентилятор отопителя — это моторчик, обеспечивающий подачу воздуха. Подробнее представить себе его работу можно только в процессе работы всей системы отопления:

1. В ходе нагревания мотора автомобиля, в него поступает жидкость, охлаждая стенки блока цилиндров и забирая тепло.
2. Горячий тосол попадает в радиатор отопителя, и последний быстро нагревается.
3. В работу включается моторчик (вентилятор), подающий потоки холодного воздуха, тем самым охлаждая элемент.
4. Салон машины начинает теплеть.

Схема отопления ВАЗ 2113–2115 наглядно показывает назначение моторчика

Где находится моторчик печки ВАЗ 2113—2115

На автомобилях ВАЗ 2113—2115 моторчик отопителя расположен в подкапотном пространстве. Прикрыт он защитным кожухом, зафиксированным четырьмя винтами. Сам вентилятор тоже держится на болтах с гайками, соединяется на кузовной части автомобиля.

Для получения доступа к вентилятору с целью его демонтажа придётся предварительно поработать в салоне. В частности, скинуть проводку, которая соединяет вентилятор с электрической системой автомобиля.

Ремонт вентилятора печки ВАЗ 2113—2115

Почему перестаёт работать моторчик отопителя. На то есть свои причины, и их несколько. Однако чаще всего поводом для неисправности становится засорение. Пыль проникает повсюду, в том числе и внутрь механизма.

Чистка вентилятора печки в некоторых случаях помогает наладить работу механизма

Причины и признаки выхода из строя моторчика отопителя

С наступлением холодного времени корректная и бесперебойная работа отопителя приобретает большую актуальность. Но по закону подлости именно в это время и наблюдаются частые проблемы, имеющие свои причины:

1. Выходит из строя предохранительный элемент, призванный следить не только за отопителем вместе с его компонентами, но и за подсветкой вещевого ящика, моторчиком омывателя оптики и т. д. Это 30-амперный предохранитель расположен в специальном блоке и помечен номером F7. Как правило, поводом для его перегорания становится короткое замыкание. Сгоревший элемент надо просто заменить.

   Предохранитель F7 в монтажном блоке ВАЗ 2113

2. Реле зажигания находится под панелью приборов. Тоже может стать причиной неполадок с моторчиком печки, так как связано с цепью электрики. Убедиться в том, что это именно реле, можно по такому признаку: вентилятор не работает только на прогретый двигатель (подробнее про реле написано в конце).
3. Портится радиатор печки, в котором со временем образуется накипь. Элемент можно снять и промыть средством «Крот» или другими жидкостями.

   Радиатор печки ВАЗ 2115 портится по причине образования накипи

4. В систему проникает воздух, образуя пробки. Это негативно сказывается на общей работе печки, в том числе и на моторчик. Поможет грамотное развоздушивание всей системы.
5. Неисправен добавочный резистор. Если «виновницей» является эта деталь, электричество начнёт поступать к моторчику только на третьем положении работы отопителя. Соответственно, на первом и втором режимах вентилятор включаться не будет, так как ток в этом случае идёт через резистор. Проблема решается заменой резистора.

   Добавочный резистор печки при неисправности надо заменить

6. Ослабли контакты клемм проводки, соединяющей вентилятор с электрикой автомобиля. Нужно заново затянуть их, а если они окислились — почистить.

Как снять вентилятор

Моторчик печки ВАЗ 2113—2115 извлекается следующим образом:

1. Предварительно снимается боковая крышка торпедо со стороны педалей.

   Боковая крышка обшивки снимается в целях облегчения процесса снятия вентилятора

2. Затем из-под торпедо отсоединяется электрический контакт — переходное устройство между электрической системой автомобиля и моторчиком.

   Штекер «плюсового» провода соединяет вентилятор с электрикой автомобиля

3. Откручивается также «масса», выведенная на болтик под головку «10».

   «Минусовой» провод вентилятора соединён с болтом крепления на кузове

После этого надо перевести работы в подкапотное пространство:

1. Выкрутить защитный чехол, скрывающий моторчик.
2. Затем извлечь удерживающие его винты.

   Фиксаторы вентилятора просто выворачиваются отвёрткой

3. Провода, отсоединённые в салоне машины, следует вытащить наверх.
4. После этого надо снять верхнюю накладку моторчика, чтобы легче его вынуть.

   Верхняя накладка вентилятора снимается на месте для того, чтобы упростить извлечение моторчика

5. Потянув рукой, снять вентилятор.

Видео: как демонтировать моторчик печки на ВАЗ 2115

Как проводится замена

Перед непосредственной заменой моторчик рекомендуется проверить, ведь он может оказаться нерабочим:

1. Установить вентилятор на ровной поверхности.
2. Соединить провода с клеммами аккумулятора.

Неисправный элемент не будет вращаться вообще или делать это промежутками, слабо и шумно. Перед работой надо не забыть также тщательно вычистить весь мусор из ниши, куда будет ставиться новый моторчик. Процедура замены у опытного автомобилиста не занимает больше 40 минут. Достаточно иметь при себе отвёртку, гаечные ключи и новый вентилятор. Мероприятие выполняется обратно процессу снятия. Клеммы проводки надо фиксировать хорошенько, чтобы они не ослабли во время передвижения машины.

Рекомендуется подбирать на замену полностью новый и качественный моторчик (оригинального производства), чтобы уберечь себя от лишних затрат. Хороший вентилятор прослужит в течение длительного времени.

Где находится реле печки ВАЗ 2113—2115

Не все автомобилисты, решившие проводить ремонт и замену самостоятельно, могут быстро отыскать неисправность печки. Реле отвечает за достаточный обогрев салона, поэтому неисправность моторчика может быть связана именно с ним.

Часто этот элемент просто изнашивается. Это не ремонтируемая деталь, она требует только замены. Поэтому важно знать, где расположено реле, чтобы своевременно заменить своими руками. Элемент находится на центральной консоли под панелью приборов, часто в монтажном блоке, рядом с предохранителем.

Реле отопителя ВАЗ 2113—2115 находится возле предохранителей

Моторчик печки является важным и обязательным элементом системы отопления автомобиля. Периодический уход и своевременная замена неисправной детали помогут всегда держать салон машины в теплоте.

pol-z.ru

Не работает вентилятор печки ВАЗ-2114: причины, что делать?

Автомобиль марки ВАЗ-2114 начал свое производство в начале 2007 года и выпускался до 2013. Машина Лада имеет 5-дверный хэтчбек, работает на 95-м бензине и содержит передний привод. Что делать, если не работает вентилятор печки на ВАЗ-2114, вы узнаете, дочитав данную статью.

Среди наиболее распространенных проблем автовладельцев Лады 2114-й модели считаются вопросы, связанные с отопителем или вентилятором печки. Автомобиль отечественного производства, и в силу этого похвастаться своей отопительной системой он не может. Зимой такая проблема практически у каждой данной машины. Неудобство с неработающей печкой вызывает дискомфорт не только водителю и пассажирам, но и самой машине, ведь стекла очень стремительно замерзают и накапливают лед с инеем, что препятствует видимости водителя на дороге.

Рассмотрим устройство отопительной системы автомобиля ВАЗ-2114. Все транспортные средства, относящиеся к типу «самар», имеют классический принцип отопления салона.

Отопительная система состоит из:

• краника;
• переключателя положения оптимальной мощности;
• резистора контроля мощности мотора вентилятора;
• заслонки подачи воздуха в салон автомобиля;
• радиатора;
• вентилятора.

В нормальном рабочем состоянии при помощи крана отопителя в радиатор печи подается охлаждающая жидкость. При этом автовладельцы могут сами регулировать температуру подачи воздуха в салон при открытии и закрытии краника. Охлаждающая жидкость, попадая в радиатор, создает тепло. Когда двигатель нагревается, охлаждающая жидкость становится 95 градусов.

Читайте также: Как сделать замену личинки замка двери на ВАЗ-2114

Все самарские отопители обладают тремя режимами. С помощью переключателя положения водитель контролирует скорость работы вентилятора печки. Выбрав положение краника, в то же время в салон подается теплый, холодный или горячий воздух. К тому же, регулируя заслонки, можно выбрать направление движения потока воздуха, как горячего, так и холодного. Все регулирования заслонок водитель выполняет собственноручно.

Ничего сверхъестественного в отопительной системе на ВАЗ-2114 нет, однако причин для поломки печки может достаточно много. О том, что отопительная система вышла из строя, вам подскажет сама машина, ведь при ее запуске и включенной печке шум в салоне транспортного средства должен прибавиться. Если этого не возникло, то она не работает.

Не работает вентилятор печки ВАЗ-2114: причины, что делать

Рассмотрим причины выхода из строя отопительной системы и вентилятора печки на ВАЗ-2114:

1. Перегорание предохранителя. В случае возникновения данной проблемы, необходимо в первую очередь поставить новый. Как правило, перегорание происходит вследствие замкнутой системы, поэтому понадобится не только заменить деталь, но и найти первую причину. Найти сломанный предохранитель также не просто, ведь он имеет два блока:

• первый – под капотом;
• второй – под панелью в салоне авто.

Определить, какой из них сгорел, можно визуально, ведь сгоревшая деталь имеет специфические потемнения. Также на сердцевине предохранителя имеется прерывистая линия контакта, в то время как в рабочем предохранителе она сплошная.

Убедиться в его неисправности можно, если проверить напряжение. Когда одна из сторон напряжение не показывает, то деталь сгорела. В случае систематического перегорания предохранителя, необходимо осмотреть систему проводки. В отопительной системе принимает участие предохранитель F7. В его функции входит правильная работа:

• вентилятора печи;
• прикуривателя;
• подачи тепла на заднее стекло;
• освещения бардачка;
• электродвигателя омывателя фар.

2. Неисправность контакта монтажного блока. В случае поломки одного из проводков, может отказать в работе весь монтажный блок, что приведет к неисправности вентилятора печи на ВАЗ-2114. Для начала необходимо слегка подергать каждый контакт, возможно, он попросту где-то в одном месте отошел.
3. Поломка в реле зажигания. Деталь находится на центральной консоли, и, в случае ее неисправности, она меняется на новую. Установив переключатель отопительной системы на 1-е и 2-е положение, электроимпульс на вентилятор будет подаваться через резистор, в то время как на 3-й позиции он подается напрямую. При наличии дополнительного резистора отопительная система характеризуется большей скоростью. Такой резистор обладает двумя спиралями сопротивления и работает он в 2 режимах. На первом режиме электроимпульс проходит сквозь 2 спирали, а на втором – исключительно через спираль сопротивления. В данном случае неисправный резистор будет в районе подачи газа.

Если в резисторе сгорел контакт, то деталь можно отремонтировать, а если расплавилась колодка трех наконечников, то она заменяется на новую. Рассмотрим, как производится замена резистора на автомобиле ВАЗ-2114:

• первым делом снимаются контакты с дополнительного резистора;
• далее отсоединяются все его крепления;
• теперь резистор можно извлечь;
• производится его ремонт;
• сборка осуществляется в обратной последовательности.

4. Неисправность переключателя. Поломка выключателя также может послужить причиной отсутствия обогрева отопителя авто. Если такая проблема произошла, необходимо:

• извлечь центральную консоль;
• подсоединить 2-контактную лампу;
• запустить двигатель транспортного средства;
• минус соединяют с массой, а плюс – с трехфазным резистором.

Читайте также: Где находится реле вентилятора охлаждения на ВАЗ 2114

Если лампочка загорится, то поломки в переключателе нет, а если она не зажглась, тогда необходимо искать проблему в предохранителе или самой цепи. В редких случаях причина кроется в неисправности моторчика.

Помимо всего вышеперечисленного, причина поломки вентилятора печки на ВАЗ-2114 может быть совершенно банальной – неверная подача воздушного потока в салон автомобиля. В данном случае необходимо всего лишь отрегулировать заслонки или заменить их в случае поломки. Для этого плоскогубцами выгибается тросик заслонки, находящийся под рулем. В конечном итоге заслонка будет тщательно перекрывать воздуховод.

Помните, все ремонтные работы необходимо производить вовремя, а к зимнему периоду такие детали как вентилятор печи и отопительная система должны подготавливаться заранее.

ladaprofi.ru

Как снимается вентилятор печки на ваз 2114.

Но, когда исправен переключатель, нормально осуществляется подача напряжения, то, скорее всего моторчик сгорел, но, возможно, что произошло нарушение контакта массы.

Как производится замена моторчика печки ВАЗ 2114

Для начала необходимо передние сиденья максимально отодвинуть назад, а спинки опустить. На кресла рекомендуется надеть чехлы или покрывало, чтобы не запачкать в процессе работы.

Затем с рулевой колонки снимается хомут, закреплённый к ней посредством 3-х стягивающих болтов и такого же количества саморезов. Снять необходимо пороги и боковые накладки.

Теперь понадобится оттянуть переднюю панель в свою сторону, предварительно открутив 6 саморезов.

Перед тем, как снять панель, потребуется отключить все разъёмы. Откроется разъём для подсоединения к ПК; саморезы, которыми он крепится, надо открутить.

Впоследствии отцепляется хомутик, удерживающий проводку, и снимается торпедо.

Заручившись помощником, подготовив чопики и ёмкость для сбора охдаждающей жидкости, нужно закрыть кран отопителя, открутить хомут на верхнем патрубке. Последний надо сдёрнуть. Потом аналогичные процедуры проделать с нижним патрубком.

Теперь, вынув старую печь, на её место можно установить новую. Для ваз 2114 замена моторчика автомобильной печки завершается доливанием жидкости и установлением снятых деталей.

Не работает вентилятор печки на ВАЗ 2114. Многие автомобилисты часто встречаются с проблемой, когда на ваз 2114 не работает вентилятор печки. Эта проблема сопровождается посторонними звуками возникающими во время работы отопителя.

Вентилятор в системе отопления

Вентилятору отведена основная роль в работе системы отопления машины.

Любая машина не застрахована от выхода их строя не только вентилятора, но и отопительной системы в целом.

Чтобы разобраться в вопросе, почему вентилятор не работает, необходимо: завести автомобиль, переключить печку на скорости 1, 2, 3 по порядку. В случае если не появились дополнительные звуки, соответственно вентилятор попросту не действует.

Если же вентилятор не включился при первых двух режимах скоростей, а на третьей заработал, проблема в функционировании дополнительного резистора, либо в самом переключателе.

Причины, неисправности в работе моторчика печки

Моторчик печки ваз 2114 не работает по следующим причинам:

• Предохранитель перегорел.

Заменить его не составить большого труда, но главная проблема кроется в электрической цепи, т.е. в цепи возник коротыш. Первый шаг в устранении этой проблемы, поиск источника короткого замыкания. Важно знать, что к печке присоединен предохранитель F-7 с напряжением 30-А. Помимо системы отопления он отвечает за работу прикуривателя, обогрева зеркал, подсветки бардачка, электродвигателя для омывания фар. Поэтому, при выходе из строя предохранителя отказ в работе произойдет и у этих приборов.

• Проблемы с контактом в монтажном блоке.

Это заболевание довольно часто встречается у многих машин, причиной его является слабый контакт или окисление контакта.

• Залипание в реле зажигания.

Включение системы отопления происходит только при прогретой машине. Соответственно при возникновении данной проблемы, необходимо проверить реле зажигания и при необходимости его заменить.

• Включение печки происходит только на 3 скорости.

Включение вентилятора на 1 и 2 скорости происходит через дополнительный резистор, а при 3 скорости ток поступает прямо на вентилятор. Поэтому данная проблема свидетельствует о выходе из строя дополнительного резистора.

• Вышел из строя переключатель отопителя.

В данном случае проблема кроется в электрической цепи, или в предохранителе. Для проверки его функционирования и переключения скоростей можно воспользоваться дополнительными средствами – лампа на 12В и два проводка припаянных к ней. Действия проводятся в определенной последовательности:

1. Сначала отсоединить центральную консоль, для удобства в доступе к переключателю системы отопления.
2. После этого, заводим машину и подключаем провод на минус от лампы на кузовную массу, второй провод лампы периодически соединяем с выходами скоростей 1, 2, 3 на дополнительном резисторе.

Горящая лампа свидетельствует о нормальной работе переключателя. В случае противоположного результата подсоединяем лампу к проводу переключателя на плюс. Если лампочка не включается, это свидетельствует, что в цепи имеется обрыв, или не работает предохранитель.

• Неполадки в работе моторчика отопителя.

Переключатель работает исправно, ток поступает, а сам вентилятор не реагирует, причина кроется в следующих моментах: возможно произошел перегрев моторчика, слабый контакт массы вентилятора, или произошло залипание щетки моторчика.

Почему возникают неполадки в работе отопительной системы

Когда не включается печка на ваз 2114, для водителей это серьезная проблема, в любое время года, но с наступлением холодного времени года она становится особенно важной. Основными причинами того, что система отопления отказывается работать, является разные причины, начиная от электрической системы, и завершая проблемами с помпой.

Принцип функционирования печки:

1. При регулировке температурного показателя подачи воздуха в солон, необходимо путем открытия или закрытия краника отопителя.
2. Именно благодаря кранику отопительной системы в радиатор поступает жидкость для охлаждения, способствующая образованию тепла. Температурный показатель жидкости охлаждения при нагретом моторе достигает около 94 градусов.
3. Переключая печку на разные скоростные режимы от первого до третьего, регулируется скорость движения вентилятора отопителя, способствующего поступлению теплого или охлажденного потока воздуха внутрь салона, в зависимости от положения краника.
4. Используя панельные заслонки, можно регулировать поступление воздуха именно в том направлении, которое необходимо.

Зная принцип функционирования системы отопителя, можно понять, где заключена причина неполадок в машине.

Замена вентилятора системы отопления

Как заменить моторчик печки на ваз 2114, волнует многих владельцев автомобилей. Замена моторчика печки ваз 2114 подразумевает под собой следующие действия:

• Для начала необходимо в пространстве под капотом отсоединить все болты крепящие накладку из пластика.
• Убрать накладку для удобства работы.
• Убирать с капота уплотнительную резинку.
• Снять кожух защищающий моторчик печки.

Таким образом, добираемся до вентилятора, далее:

• Отсоединить два болта крепящие мотор с боков.
• Затем перейти в салон и под панелью со стороны водителя необходимо найти плюсовой штекер провода и открепить его.
• Следующим найти провод на минус, закрепленный на гайку, открепить его. Эти провода можно завести в отверстие корпуса машины через уплотнительную резинку.
• Достаем моторчик отопителя, повернув его под определенный угол, и вынуть с правой стороны.

Если необходима замена вентилятора отопителя ваз 2114, соответственно покупается его н

les74.ru

Замена вентилятора печки ВАЗ 2114

Если вы слышите посторонние звуки во время работы отопительной системы автомобиля, то в подавляющем большинстве случаев в этом виноват вентилятор печки и его требуется менять.

На самом деле замена вентилятора печки ВАЗ 2114 – это достаточно тривиальная задача, с которой большинство автовладельцев сталкиваются несколько раз за период эксплуатации каждой отдельной взятой машины.

Напомним, что предыдущая статья была про Замену крана отопителя на ВАЗ 2114 своими руками.

При этом, новичок сам вряд ли сможет быстро разобраться, как правильно произвести замену сломавшейся запчасти, поэтому, мы и решили опубликовать эту статью, чтобы всем тем, кто не сталкивался с подобной проблемой ранее, было проще ее устранить и не потребовалось тратить лишних денег на оплату работы мастера.

Как выявить конкретную причину сбоя в работе вентилятора?

Как уже было сказано выше, замена вентилятора на «четырнадцатой» – это достаточно простая задача, с которой может справиться любой подкованный автовладелец. Но прежде, чем перейти непосредственно к работам, следует понять, в чем причина сбоя в работе вентилятора отопителя. Для этого, вы должны завести автомобиль и включить печку, попереключать интенсивность работы отопителя и послушать, как он работает на 1-ой, 2-ой и 3-ей скоростях.

Если вы слышите посторонние звуки или наоборот, ничего не слышите, то проблема заключается в самом вентиляторе. Если же на первых двух скоростях звука нет, а на третьей он появляется, то проблема заключается либо в переключатели, либо в резисторе, который ответственен за нормальную работу вентилятора отопителя.

По каким причинам может возникнуть неисправность в работе моторчика печки?

Если вы точно определили, что не работает вентилятор печки, то нужно задуматься о причинах, по которым не срабатывает запуск моторчика, который его раскручивает. Существует несколько типовых причин, которые мы более или менее подробно опишем ниже:

1. Перегорел предохранитель. Для начала, нужно понимать, что за работу моторчика печки отвечает предохранитель с маркировкой F-7. Он также отвечает за омыватель фар, обогрев зеркал, прикуриватель и ряд других электрических приборов автомобиля. Если проблема действительно в нем, они также должны перестать работать.

В замене предохранителя нет ничего сложного, вот только это, скорее всего, придется делать регулярно, так как выгорает он не просто так. Поэтому, перед заменой предохранителя, вы должны «прозвонить» электрическую цепь автомобиля и найти место, где происходит короткое замыкание, которое и приводит к выгоранию предохранителя.

2. Плохой контакт в монтажном блоке. Тут все просто, либо износилось контактное соединение, которое можно заменить, либо контакт просто окислился, что тоже легко исправляется – просто зачистите его напильником или наждачной бумагой.

3. В реле зажигания происходит залипание. Понять, что виновато именно реле зажигания можно по вполне явному признаку – печка запускается только после того, как машина прогрета.

4. Вышел их строя резистор моторчика печки. Если вы обнаружите, что печка работает только на третьей скорости, то в подавляющем большинстве случаев проблема в резисторе. Все дело в том, что на первых двух скоростях ток подается через этот электрический элемент, а вот на третьей скорости, он уже подается напрямую на моторчик печки.

5. Поломался переключатель скоростей печки машины. Некоторые, неопытные водители думают, что если не помогает замена резистора, при проблемах из предыдущего пункта, то поможет замена мотора печки. Это большое заблуждение, потому что, он тут совсем не причем. Если вы столкнулись с тем редким случаем, когда печка работает только на 3-ей скорости, а замена резистора ничего не дает, то пришла пора разобраться с переключателем. Вам нужно при помощи лампочки с двумя напаянными проводами проверить, цела ли электрическая цепь в целом, и не поврежден ли предохранитель, отвечающий за работу переключателя.

6. Самой редкой причиной, по которой не работает вентилятор печки, является проблема с моторчиком. Тут придется проверить, не перегревается ли он, достаточно ли качественный его контакт с массой вентилятора, нет ли залипания в щетках двигателя печки.

Процедура замены вентилятора отопительной системы «четырнадцатой»

Замена вентилятора печки ВАЗ 2114 – это несложная процедура, о чем мы не раз уже говорили выше, но она требует определенной последовательности действий, сосредоточенности и аккуратности. Чтобы вам было проще понять, как выполнить замену вентилятора в своей «четырнадцатой», мы разбили процедуру на простые шаги, пройдя по которым вы легко самостоятельно выполните замену.

Шаг 1: Откройте капот и выкрутите все болты, которые фиксируют пластиковую накладку и уберите ее в сторону, чтобы она не мешала

Шаг 2: Удалите с капота резинку уплотнителя

Шаг 3: Демонтируйте защитный кожух моторчика двигателя печки

Шаг 4: Выкрутите два крепежных болта, которые крепят мотор печки по бокам

Шаг 5: Переместитесь в салон автомобиля и с водительской стороны, под панелью, найдите штекер провода «+», после чего отсоедините его. Там же вам следует найти отрицательный провод, который крепится на гайку, которую следует выкрутить и отключить провод

Шаг 6: Теперь, с правой стороны вы можете вытащить моторчик, который больше ничего не держит

Шаг 7: снимаем с моторчика вентилятор, после чего, подготовив все новые детали, собираем конструкцию в обратной последовательности

В целом на этом все. Как видите, в замене вентилятора печки ВАЗ 2114 нет ничего сложного, главное быть внимательным и аккуратным, и тогда у вас все получится.

vazgarage.ru

Не работает вентилятор печки — Лада 2115, 1.5 л., 2005 года на DRIVE2

Привет Всем!
Вот приключилось и как всегда не вовремя!
Сажусь в машину, на улице прохладно, завёлся… а вот вентилятор печки молчит! Стёкла запотели, ничего не видно! Еду что в танке! Привет спасительнице ситуации Тряпочке 🙂
Добрался домой с матами! И на следующий день полез искать причину… а вот ещё что обогрев заднего стекла тоже не работал!..

Немного предыстории. При наступлении холодов Я замечал что вентилятор печки как то не сразу включается но после 3 — 5 минут работы авто включалась… и мне казалось что подмерзает вентилятор, думал так надо 🙂 Дурко блин!

Итак!
1. Полез к предохранителям!
Всё цело, обидно обломал одну защёлку на крышке…
2. Переключатель… сделал лишнего снял облицовку панели, хотя можно было его и так снять! Это Я уже понял потом 🙂

Контакты мне его совсем не понравились, зачистил!

Поставил… не работает!
Проверил наличие напряжения на клемах, есть!

3. Снял сам вентилятор, думал мёртвый! Года всё таки… Пока снимал обматюкал всё конструкторское бюро АВТОВАЗа, да простят они мне икоту! 🙂 Нет чтоб бы на месте проверить! Работает зараза! Ну коль снял чуть подстучал крыльчатку, а то на поворотах не очень приятное жжужжание!

Ставил на место с теми же матами… Я видимо так и не понял ход конструкторской мысли 🙁
4. Беру тестер начинаю в недоумении шариться по всёй предполагаемой проводке!
_На переключателе есть!
_На дополнительном резисторе вентилятора есть!
_Подключаю вентилятор… напряжение 0.10 В! Фигня…
5. Ну наверное доп.резистор! Снимаю… смотрю на него, чему тут ломаться. Покупаю новый! Ставлю! Тишина…
6. В голову приходят мысли что где то должно быть какое нибудь реле…
Было дело как то, авто то забодится то не заводится, оказалось спрятанное реле под панелью именуемое как «ГЛАВНОЕ» Так вот… с ним в паре стоит ещё одно реле «Зажигания»

Вот эти собратья! Под панелью со стороны левой руки водителя…

Отмечено реле Зажигания рядышком Главное реле

Меняю реле, всё работает! 🙂

Совсем забыл! Обогрев заднего стекла там причина банальна окислился минус… зачистил контакт и всё Ok! 🙂

www.drive2.ru

Где находится блок предохранителей и как его заменить на ВАЗ 2114

Ни для кого не секрет, что блок предохранителей ВАЗ 2114 является основным компонентом системы проводки транспортного средства. Это устройство обладает определенной схемой и позволяет защитить всевозможные приборы систем авто, такие как прикуриватель, печку, бензонасос и прочие от неисправностей и перенапряжения. В этой статье мы ознакомим вас с основной информацией касательно места расположения и замены компонентов.

Где находится?

Включение реле или предохранителя прикуривателя, бензонасоса или печки осуществляется одновременно с прибором, который он защищает. В том случае, в проводке произошел скачок напряжения, вы услышите, как щелкнули плавкие предохранители (далее — ПП) или моргнула подсветка, вся нагрузка ляжет именно на реле.

В большинстве отечественных автомобилей, в том числе в ВАЗ 2114 используется однопроводная система цепи, которая применяется в большинстве транспортных средств. За любой прибор, подключенный к блоку, отвечает свой предохранитель, назначение которого заключается в его защите. Таким образом, транспортное средство защищается от потенциального перегрева цепи и, как следствие – возможного пожара.

Но не все приборы, в отличие от бензонасоса, прикуривателя или печки, подключаются к монтажному блоку. Иногда дополнительные устройства подключаются напрямую к аккумулятору. Так что если вы столкнулись с проблемой неработающего оборудования, в соответствии с электросхемой необходимо удостовериться в том, что проблема действительно заключается в вышедшем из строя предохранителе. Так что со схемой в любом случае ознакомиться надо.

Теперь что касается расположения устройства. Сам блок в автомобиле ВАЗ 2114 инжектор расположен в моторном отсеке, напротив панели приборов. Чтобы добраться до него, панель приборов снимать не обязательно, достаточно открыть капот и посмотреть под лобовое стекло со стороны водителя. Прямо напротив панели приборов вы увидите черный блок, скрытый пластиковой крышкой.

Осуществив демонтаж накладки, вы сможете увидеть блок, где находится несколько десятков предохранителей и самих реле. В соответствии с электросхемой, нанесенной на крышке, каждый элемент отвечает за работу того или иного оборудования. Более подробно схема рассмотрена ниже.

Обозначение	Функция
К1	Если авто оснащено системой промывки фар, то это резе отвечает за ее работу.
К2	За работу поворотников или аварийного сигнала .
К3	За электродвигатель системы очистки лобового стекла.
К5	Если авто оборудовано электростеклоподъемниками, то это реле обеспечивает их функциональность.
К6	Выход из строя этого компонента станет причиной неработающего клаксона.
К7	Отвечает за функционирование системы обогрева заднего стекла.
К8 и К9	Оба элемента обеспечивают работоспособность фонарей дальнего и ближнего света.

Также БП оснащены реле, отвечающим за работу ламп подсветки панели приборов. Если лампа не горит, это может быть связано с ПП. Обозначение всех компонентов соответствует схеме. Более подробное назначение предохранителей и реле, обеспечивающих функциональность прикуривателя, печки, бензонасоса, центрального замка и других устройств описано в таблице ниже.

Предохранитель №	Амперы	За что отвечает:
F1	10	Задние противотуманки
F2	10	Поворотники и аварийная сигнализация
F3	7.5	Освещение салона
F4	20	Обогрев заднего стекла Плафон освещения подкапотного пространства
F5	20	Звуковой сигнал Вентилятор радиатора
F6	30	Электростеклоподъемники
F7	30	Омыватель лобового стекла Прикуриватель
F8	7.5	Правая противотуманная фара
F9	7.5	Левая противотуманная фара
F10	7.5	Габариты Подкапотная лампа Освещение номера Освещение приборов
F11	7.5	Габарит правой стороны автомобиля
F12	7.5	Правая фара ближнего света
F13	7.5	Левая фара ближнего света
F14	7.5	Правая фара дальний
F15	7.5	Левая фара дальний
F16	15	Лампы на приборной панели
F17		Резервный
F18		Резервный
F19		Резервный
F20		Резервный

Если в вашем авто перестал работать прикуриватель, печка, бензонасос , центральный замок или другое оборудование, то в соответствии со схемой в первую очередь надо проверить работоспособность реле и предохранителей. Расположение элементов вам уже известно, приступим к процессу замены. Итак, как правильно снять ПП из коробки и произвести замену?

1. В первую очередь необходимо открыть капот и получить доступ к месту установки БП. Он расположен прямо перед водительским сиденьем. Поскольку любая работа по замене предохранителя прикуривателя, печки или бензонасоса должна осуществляться на выключенном аккумуляторе, клемму нужно заранее сбросить.
2. Фиксаторы установки накладки следует поддеть, саму крышку после этого – снять.
3. В соответствии со схемой определите место расположения вышедшего из строя ПП. Если элемент выгорел, на нем вы увидите обгоревшую плавкую нить, но это далеко не показатель, иногда деталь с виду целая, но по факту является не рабочей. Иногда причиной того, что не горит подсветка или не работает печка, является загрязнившееся посадочное гнездо или ржавчина в месте контакта. Иногда это является ощутимым препятствием для передачи напряжения между предохранителем и остальной цепью. Если проблема действительно заключается в этом, то замену ПП осуществлять не имеет смысла – необходимо произвести зачистку контактов и гнезда.
4. Далее, если все же нужно произвести замену, используйте специальный пинцет, расположенный в корпусе монтажного блока. При помощи пинцета следует извлечь предохранитель, отвечающий за работоспособность того или иного устройства. При поломке реле компонент необходимо извлечь, потянув на себя и одновременно шатая из стороны в сторону.
5. Для замены реле или предохранитель демонтируются и меняются на рабочие. Уделяйте внимание тому, чтобы деталь соответствовала номеру, который на ней отмечен. К примеру, если на сломавшемся элементе отмечено 15 Ампер, то именно таким номиналом должна обладать новая деталь.

После этого вам останется только закрыть пластмассовую крышку блока и еще раз проверить, как работает устройство. В том случае, если проблема заключалась действительно в поломке реле, то замена поможет все решить. Если у вас не горит панель приборов, а замена реле не помогла решить проблему, то необходимо прозванивать проводку.

Источник: http://avtozam.com/vaz/2114/opisanie-bloka-predohranitelei/

Оцените статью: Поделитесь с друзьями!

★ Где находится реле вентилятора печки ваз 2114

Где находится на ВАЗ 2115 реле стартера? решено 2 ответа. Умное управление печкой автомобиля. 1900 В современных а м ВАЗ от минусовой клеммы АКБ отходит двойной провод. Масса ЭСУД находится с правой стороны двигателя, на кронштейне крепления впускного Однако ток через реле вентилятора не идёт относительно длительное время.. .. Не работает печка ваз 2114. Причины. YouTube. Если звук не слышится вентилятор печки 2114 сломан но при условии Реле отопителя ВАЗ 2113 2115 находится возле предохранителей.. .. Оригинальные запчасти для ВАЗ 2114, 2107, 2101, 2110, 2109. Lada 1997 2014 Без защиты находятся: потребители тока, такие как стартер фары, подключены на реле. Замена вентилятора печки ВАЗ 2113 2114 2115 Снятие и. .. Реле и блок предохранителей ВАЗ 2114: стартер, вентилятор. Поставил разгрузочное реле замка зажигания, бесполезно. Замыкая Замена вентилятора печки ВАЗ 2113 2114 2115. Значки на. .. Не работает вентилятор печки ВАЗ 2109 2114 одна из причин. 1 ответ Стартер крутит, но заводит, – 4 ответа Cтартер еле Если не забыл, то правое блокировки. реле стартера Замена вентилятора печки ВАЗ 2113 2114 2115.. .. Из за чего поплавилось реле поворотов на ВАЗ 2115? решено. Где находится на? Lada 1997 2014 То есть, реле стартера, стартер, и втягивающее полностью молчит, но повторюсь что это не всегда бывает. Замена вентилятора печки ВАЗ 2113 2114 2115.. .. Как подключить кнопку перемыкания контактов втягивающего. Ребят проблема такая греется вентилятор помогает где находится реле вентилятора. Кто нибудь делал капот бэд бой? Что может быть салоне бывают видны пары тосола, машина не кипит, печку Привет, ваз 2114 тосол уходит в салон патрубок через дальний, его. .. Три Кита Омск: Интернет магазин автозапчастей на ВАЗ, ГАЗ. Как, так на 2115 вообще не Этот блок находиться слева, ближе к левому крылу. Бендикс Втягивающее реле стартера Замена вентилятора печки ВАЗ 2113 2114. .. Замена моторчика печки ВАЗ 2114, как поменять на видео. сен 2018 1 кулера 2104, 2105 и 2107 2109, 21099 4 включения ВО ВАЗ 2110 5 Схема 2113, 2114, 2115 инжектор Где находится вентилятора С реле кнопки принудительного вкл на спирали от классической печки,потом параллельно тм 108 10 в новые. .. Ваз 2114 Яндекс.Знатоки. Реле предохранители ВАЗ 21214, 21314 Нива 4х4 инжектор Далее покажем, где находится монтажный блок предохранителей или черный Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и.

Реле и предохранители Lada 4×4 ВАЗ 21214, 21314 Лада. БАЗА ВАЗА уникальный формат магазина и склада автозапчастей Омске, где каждый может купить запчасти в розницу по оптовой цене.. .. Не срабатывает стартер на ВАЗ 2115 решено 6 ответов. Амортизатор 2114.2115.2112.2109.2170, Приора,1118.2190, задний, газ, Клавиша вентилятора печки 2107.2105.2104.21213,Нива, 21214 Крышка втягивающего реле ВАЗ 2110, с контактами, 21100 3708010 00. .. Схема подключения вентилятора охлаждения ВАЗ 2 Схемы. 19 дек 2018 Проблема неработающей на модели ВАЗ 2114 При поломке вентилятора нагретый воздух остаётся возле только после прогрева двигателя, значит, причина в неисправном реле. Разъединяем плюсовой провод питания мотора печки, который находится под панелью приборов.. .. Как снять вентилятор печки ваз 2114 Блог любителя автомобилей. 30 янв 2019 Какие функции выполняет вентилятор печки 2115. Где он ВАЗ 2113. Реле зажигания находится под панелью приборов.. .. Проблемы с массой СиличЪ. 9 апр 2018 Не работает вентилятор печки ВАЗ 2109 2114 одна из причин.. .. Почему не работает вентилятор печки ВАЗ 2114, 2115. Автолюбители выбирают автомаркет Три Кита в Омске не случайно. Широкий выбор автозапчастей кузовного железа для ВАЗа и других русских. .. Кузов салон Страница 7 ВАЗ 2108, 2109 и 21099. 3 главное 4 Расположение 9 печки 10 поворотов 11 Где находится реле ПТФ ВАЗ 2114. .. База Ваза – Автозапчасти на ВАЗ в Омске, Кургане и Челябинске. 3 мар 2018 Up next. Ваз 21093 не работает вентилятор печки, задний дворник, омыватели Duration. Александр Тимош 19.965 views 6:38. .. Где находится реле стартера на ВАЗ 2114? решено 1 ответ. Где находится на Lada 1997 2014. Мужики, выручайте, только приехал домой и заметил что поплавилось реле поворотников аварийки из за чего? Замена вентилятора печки ВАЗ 2113 2114 2115.. .. Схема предохранителей ВАЗ 2114 решено 1 ответ. . Поменял предохранитель печки? 3 ответа Где находится реле вентилятора в машине ВАЗ 2114?.

Пикап монтажные блоки автомобилей ВАЗ. Монтажный блок Блок предохранителей ВАЗ 2109 Форсунка Расшифровка

Где блок предохранителей схемы карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и закрывается крышкой. Также нарисована условная схема подключения каждого из предохранителей и их номинал (указывается в допустимом диапазоне силы тока, то есть в амперах). Монтажный блок ВАЗ закрыт в пластиковый корпус.Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который находится уже в машине. Вот те предохранители, которые отвечают за подключение цепи питания к топливным насосам и некоторым другим компонентам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что на ВАЗ 21099 нового типа, которые выпускались с 1998 года, устанавливались новые вариации БП с П-образными предохранителями.

Произведение то же, но элементы не взаимозаменяемы.Желательно учитывать этот аспект при ремонте или замене предохранителей. В БП нового типа есть сигнальная цепочка, идущая на щиток приборов. Это индикатор, который загорается при появлении неисправности в работе самого блока и электрочайников. В машинах старого образца эта цепь отсутствовала. В некоторых автоматах переводился в подушку (индикатор спускового крючка).

Схема монтажного блока (рис. 1), который находится под капотом, находится на крышке изнутри.Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного узла ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля. По нему можно за считанные секунды найти расположение любой из цепей электриков, что дает необходимую информацию для диагностики контакта электрической цепи. Но при этом некоторые из них связывают несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если оно есть) и разъем переносной лампы освещения.

Если рассматривать блок предохранителей-форсунок ВАЗ 21099 (без карбюратора), то тут идентичная схема подключения. Единственное исключение — некоторые цепочки не закроются, но это нормально. Как всегда — можно сравнить с условной схемой, которая продублирована на крышке монтажного блока.

Изображение 1. Схема монтажного узла.

Несколько слов о самих предохранителях

Предохранитель — это просто кусок проводника с определенным сопротивлением и максимально допустимой критической нагрузкой.Если указанный диапазон превышен — его внутренняя часть просто плетется, а электрическая цепь разрывается, препятствуя разводке (и ее изоляции).

В автомобиле для каждой из электрических цепей установлены свои предельные значения по текущей мощности. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 ампер. Естественно, если есть предохранитель меньшего номинала, то при малейшем превышении его нормы просто перегружен.Если ставить с большим номиналом, при превышении допустимого значения произойдет разводка электропроводки. Поэтому это так неприемлемо и считается нарушением элементарных норм безопасности эксплуатации транспортного средства.

Блок предохранителей ВАЗ 21099 прямо с завода изначально ставится запасным. Они расположены по обеим сторонам основной платы. В ВАЗ 2108 — тоже самое, но там внутри салона поставлены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей приходится на цепь, соединяющую электролифты стекол. Там максимальная сила тока может составлять 30 ампер. В блоках нового образца его заменили на эталон на 20 ампер.

Как заменить предохранители? Для этого вам понадобится:

• выключить мотор;
• снимаем минусовую клемму с аккумуляторной батареи. Желательно подождать несколько минут для устранения остаточного напряжения;
• снимаем крышку предохранителя 2109;
• с помощью мультиметра найти вышедший из строя предохранитель;
• проверить цепь на наличие короткого замыкания;
• поставил новый предохранитель;
• подать напряжение на цепь и убедиться, что не произошло повторной перегрузки.

Ни в коем случае нельзя ремонтировать с применением неоригинальных комплектующих, а тем более заменяя их на сторонние проводники. Среди российских водителей популярна тенденция вместо предохранителя ставить 5-копеечные монеты (это можно сделать на «девятке» старого образца). Поступая так, вы должны понимать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Для проверки работоспособности блока ВАЗ 2109 достаточно выполнить трансверсию каждой из цепей мультиметром.

В моторных вариациях карбюратор предельно простой, так как контакты агрегата полностью разомкнуты. При обнаружении множественных разрывов будет дешевле и проще заменить весь блок. Новый образец подходит, да еще от 2114 — б.у. там идентичные.

Если работает только одна из частей блока, придется искать порванную цепь. Поиск упростит знание следующих правил:

• если не работает схема питания печки, то нужно искать неисправный элемент с помощью F4 или F7.Последний отвечает за работу вентилятора, разносящего внутрь салона теплый воздух;
• замена прикуривателя понадобится, если не работают сразу несколько цепей: F4, F10, блок 7;
• для омывателей, патрона переносного фонаря и щеток заднего стекла соответствует реле F7;
• при неисправности бензонасоса «виновником» является плата предохранителя, которая находится с левой стороны руля (в автомобиле).

Это неисправности, с которыми чаще всего приходится сталкиваться водителям.

Запомните, с блоком предохранителей в карбюраторе ВАЗ 21099 все довольно просто. Самое сложное — это поиск неисправного элемента. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не нужно забывать при необходимости своевременно их восстанавливать.

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип — монтажный блок с 11 реле, есть два варианта:

Монтажный блок Старый образец (самый единственный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо.У них 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку, а контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и поворотный переключатель, а это сделано для функции «Стояночный свет»: потянув за ключ можно включить клавишный переключатель левого или правого габаритов, при этом подсветка номера и приборов не включается.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Faroocomiters: При включении света на Ш4 / 8 появился плюс, далее к предохранителю 3, от него на реле Faroocomiters K6.Если включить омыватель лобового стекла, я включил реле, а если фары включены на ш7 / 3, то плюс на моторы.

Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.

Заряд генератора: Эти блоки могут отличаться. На старом образце блок питания на обмотку возбуждения генератора (ш7 / 9) подавался через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы …

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что рычаг от себя отжимаем до упора на доли секунды, а вода все равно течет пять секунд.Чтобы мы не отвлекались на дорогу мыть заднее стекло.

Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось при включении фар ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 — реле времени омывателя заднего стекла

K3 — реле стеклоочистителя
K4 — Реле контрольных ламп (или перемычка, или ничего)
K5 — реле переключения дальнего света Far
K6 — реле Phamp Purifiers
K7 — power реле стеклоподъемников
К8 — Реле включения звука
К9 — включение питания вентилятора мотора охлаждения двигателя мощности вентилятора
К10 — Реле обогрева заднего стекла
К11 — Реле включения ближнего света фар
Выключатели:
1 (8А) правый противотуманная фара, индикатор включения
2 (8A) Левая противотуманная фара
3 (8A) Head Pharmackers (на момент включения).Лелл на очистители фар (Контакты). Выключатель омывателей Phamp
4 (16А) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Включение омывателя омывателя и омывателя заднего стекла. Рело (обмотка) электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание указателей поворота разгрузочного бокса
5 (8А) и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (фонарь заднего хода) .Маторедуктор и реле включения очистителя лобового стекла. Обмотка возбуждения генератора (при пуске двигателя). Возрождения. Машинный компьютер. Электропитание стеклоподъемников и подогрев сидений (обмотка).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электропитание стеклоподъемников (контакты)
7 (8А) Освещение подсветки номерного знака. Популярная лампа.Фонарик для освещения приборов. Лампа постоянного наружного освещения.
8 (16А) Вентилятор охлаждения мотора и реле питания (контакты). Реле звукового сигнала и его включения
9 (8А) Левая фара (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет). Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла.Подберите патрон для переносной лампы. Частный компьютер. Машинный компьютер. Лыжи.Замки руля и мотора коробки передач
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Непрерывная лампа включения дальнего света фар
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Располагается предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле стеклоочистителей, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 — Реле Фарусиллера
Их есть:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габариты: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеры: Тоже накормили, но реле включили плюсовую подачу (с кнопки) на ш3 / 16.
Заряд генератора: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключен напрямую без реле, то есть пока держишь рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки панели приборов:
— Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. С него на реле дальнего света и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
— Кнопка без фиксации: Есть реле заднего туманка, питается от дребезжащего рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.

На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароокомитаторы: Их реле заменило реле вентилятора, поэтому ш3 / 16 (плюс от кнопки) пошло прямо на ш7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что были рядом) стали использовать ш6 / 1, подключили к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. Это в основном на автомобилях с электронной педалью газа.
Реле:
K1 — Реле включения очистителей персонала
OR
K1 — Реле включения вентилятора двигателя (E-gas)
K2 — Реле-указатели работы экскаватора и сигнализации
K3 — Реле очистителя ветрового стекла
K4 — Реле контрольных ламп остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 — Реле включения стеклоподъемников
K6 — Реле включения звука
K7 — Реле выхода заднего указателя
K8 — Реле включения дальнего света фар
K9 — Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистители фар (Контакты). Включение омывателя фаз
ИЛИ
F1 (20а) реле, лампы и индикатор задних противотуманных фонарей. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. СВЕТ ПЕРЕКЛЮЧЕНИЯ ЗАЖИГАНИЯ. Круги стоп-сигнала. Машинный компьютер.Мужской пробег. Сумки БСК. Фонарь багажника
F4 (20А) Прикуриватель. Облегчение обогрева заднего стекла (Контакты). Элемент обогрева заднего стекла. Патрон Highten для переносной лампы
F5 (20А) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30А) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электростеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла.Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочного ящика. Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на электронном газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Фонарь задний (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas — это дополнительно блок управления электропакетом
F11 (7.5А) Правая фара (габаритный свет). Задний фонарь прямого действия (общий свет)
F12 (7,5 А) Правая фара (средний свет)
F13 (7,5 А) Левая фара (средний свет)
F14 (7,5 А) Левая фара (дальний свет). Непрерывная лампа включения дальнего света фар
F15 (7,5А) Фара правая (дальний свет)
F16 (15А) Пауза включения указателей поворота и аварийной сигнализации (в режиме указателя поворота) (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (заводские).Сигнал Equile
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе заднего обогрева воздуха
F17-F20 Запасные предохранители

Монтажный блок ВАЗ 2109 Электромонтажная схема включает в себя все реле и предохранители, отвечающие за питание узлов.

Он объединяет линии электропередач и здесь монтируются все элементы схем распределения тока. Блок представляет собой съемную коробку, на внутренних сторонах заглушек которой установлены реле, предохранители и платы с выводами жгутов проводов.

Следует учитывать, что ЭБУ инжекторных двигателей имеет отдельную проводку.

Основные сведения о монтажном блоке

В зависимости от года выпуска и типа двигателя схема подключения ВАЗ 2109 собирается в различных вариантах исполнения.

Таким образом, на моделях карбюраторов блочная компоновка представлена ​​в модификациях типа 17.3722. Имеет круглые круглые плавкие предохранители из нетканого материала, которые часто выходят из строя и требуют замены.

В моделях S.Форсунка Двигатель Применено новое оборудование для силового агрегата ВАЗ 2109. Теперь блок стал надежнее за счет установки новых предохранителей плоского типа. Благодаря своей конструкции ножа плоская поверхность создает большую площадь контакта, и они стали более надежными.

Найти в каталоге Новый агрегат можно обозначить 2114-3722010-60.

Отличие ВАЗ 2109 электрических ходов этих двух блоков:

• в подключении вентилятора охлаждения радиатора;
• маркировка разъема реле и предохранителей;
• отсутствие двух реле.

Маркировка разъемов и предохранителей

В связи с тем, что имеется различие в маркировке компонентов схемы расположения узлов, необходимо точно знать, какой Монтаж Электрошам ВАЗ 2109 применяется на оборудовании.

• года выпуска ВАЗ 2109;
Тип двигателя
• ;
Тип
• приборной панели;
Конфигурация опции
• .

Зная эти исходные данные, можно найти фото схемы на сайте автомобилистов.Точно так же можно работать с интерактивной схемой, которая отображает именно поиск электропроводки.

На этих схемах и указывается маркировка узлов для каждого типа блоков. Так, если коммутационные реле на старой схеме были обозначены цифрой 1, то в новом блоке это К1. Все узлы указаны на схемах и прилагаемой к ним спецификации. Все предохранители указаны на колодке блока. По схеме определяется зона ответственности каждого продукта.Автомобиль ВАЗ 2109 Электросхем, в монтажный блок которого входят разъемы соединений проводов, эти изделия маркируются буквой ш.

Как не перепутать провода

Многие разноцветные провода не должны вызывать затруднений при поиске неисправностей своими руками. Провода имеют четкий акцент на цвете:

• желтый — габариты;
• красный — стоп-сигнал;
• синий — реверс;
• оранжево-черный — туман.

Осталось только выбрать желаемый цвет провода и проверить его исправность и подключить.

Устранение неисправностей

Электрическая схема монтажного блока является основным узлом, обеспечивающим работоспособность автомобиля. Если нет нужного навыка, работу по настройке блока лучше доверить специалистам. Цена ремонта будет несоизмерима со стоимостью транспортировки вышедшего в путь автомобиля. Если ремонт производится самостоятельно, инструкцию по ремонту можно найти на видео программ обучения мастеров.

Блок демонтажный

Для снятия, снятия агрегата с места установки необходимо понимать, что это узел энергетического комплекса.Поэтому, отсоединив проводку, необходимо разметить разъемы для последующего сбора.

Открыв капот, обнаруживаем с левой стороны под краем лобового стекла блок, который крепится пластиковыми хомутами. Им нужно взять и освободить ящик. Сверху он прикрыт резиновым чехлом, который сдвигается в сторону. После перемещения корпуса следует отсоединить колодку с проводами.

После этого блок освобождается от двух гаек крепления и поднимается над местом установки, насколько провода тянутся к нему.При отключении проводов оплавил разъемы, чтобы в дальнейшем было легче провести обратную операцию установки.

Блок выстрела Установите на рабочую поверхность и открутите крепление нижней крышки, состоящее из 8 болтов. После этого вставляем жучок в щель и выполняем разъем корпуса. Вся схема будет перед вашими глазами. Изучите, сравните с инструкциями, представленными в инструкции, и найдите место неисправности. Часто на этапе устранения неполадок требуется помощь специалиста.

Следует найти:

• нарушение в плате;
• неисправен предохранитель;
• связанное реле.

После замены детали, устранения повреждений, блок собирается и устанавливается на место в обратной последовательности. Независимо от типа используемой в электросхеме автомобиля Блоки устанавливаются одинаково.

Характерные неисправности блока

Часто выход из строя происходит из-за заблокированного предохранителя. Найти это легко. Замена будет заменена на такой же предохранитель с такими же текущими параметрами нагрузки.Необходимо выяснить причину срабатывания защиты. Если проблему не устранить, может случиться серьезная поломка.

Если проблема возникла в плате, то это может быть связано с окислением металла на схеме. Если контакты окислились, их можно почистить. Следует убрать предохранители и реле с места установки. Работы по очистке током следует производить осторожно, а при использовании паяльника для восстановления участка предпринимаются все меры по защите платы от случайного повреждения.Заменить блок будет намного проще.

Как работать со схемой электроблока

По входным данным выхода ВАЗ в информационных базах следует найти схему монтажного узла того типа, который устанавливается на конкретный тип автомобиля. При этом обычно предусмотрены две схемы. Общий вид всего блока позволяет оценить полное сходство искомой схемы с существующим узлом.

Вторая схема — это разводка внутри блока.Это необходимо для детального изучения и устранения неполадок. На сайте есть возможность ознакомиться с интерактивной схемой, которая поможет отследить схему на предметах.

Сборочная единица ВАЗ 2109 предназначена для объединения жгутов проводов, а также для размещения реле и предохранителей. На первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны выводы для соединения с площадками жгута проводов, установки реле и предохранителей.Ниже представлена ​​принципиальная схема крепления агрегата ВАЗ 2109 тип 17.3722.

На последних моделях применяется навесной агрегат ВАЗ 2109 типа 2114-3722010-60. В этом блоке применяются предохранители плоско-ножевого типа. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.

Замена жгутов электропроводки вилок электропроводки идентична блоку 17.3722. Обозначения предохранителей и защищаемых цепей несколько отличаются.Схема монтажного блока ВАЗ 2109 приведена ниже

На автомобилях с инжекторным двигателем применяются монтажные блоки аналогичные 2114-3722010-60, но они отличаются подключением радиатора.
Ниже показано расположение заглушек монтажного блока.

Ниже приведены характеристики предохранителей и защищаемых цепей. * Номера предохранителей с буквой F относятся к предохранителям сборочного блока 2114-3 и 22010-60

Номер предохранителя ‘	Защищенные цепи
1 (8 А) F9 (7.5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (на момент включения). Реле включения очистителя Фары (контакты). Переключающий клапан омывателя Phamp
4 (16 A) F7 (30 A)	Очистители фар (рабочий режим). Реле с очистителями персонала (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель стеклоомывателя.Моторчик очистителя заднего стекла. Реле времени заднего слоя. Клапаны включения омывателя ветрового и заднего стекол. Реле (обмотка) включения системы охлаждения двигателя электрическая рис. Реле (обмотка) включения обогрева заднего стекла. Контрольная лампа обогрева заднего стекла. Лампа освещения значка
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель поворота и сигнальные индикаторы (в режиме индикации вращения). Контрольная лампа указателя поворота. Задние фонари (фонари заднего хода). Реле включения очистителя двигателя и лобового стекла. Обмотка возбуждения генератора (при запуске двигателя). Контрольная лампа уровня тормозной жидкости. Лампа проверки давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «Ситор». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 A) FB (10 A)	Задние фонари (стоп-сигналы). Планшетное освещение салона
6 (8 A) F6 (30 A)	Электростеклоподъемники передних дверей.Включение стеклоподъемников
7 (8 A) F10 (7,5 A)	Подсветка знаков ссуды. Подкаст лампа. Приборы осветительные лампы. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа освещения прикуривателя
8 (16 A) F5 (20 A)	Электродвигатель вентилятора системы охлаждения двигателя и реле переключения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (общий свет).Фонарь задний левый (габаритный свет)
10 (8 A) F11 (7,5 A)	Правая фара (общий свет). Фонарь задний правый (габаритный свет)
11 (8 A) F2 (10 A)	Указатели поворота и метка сигнального реле (в режиме сигнализации). Контрольная лампа аварийной сигнализации
12 (16 А) F4 (20 А)	Элемент обогрева заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Сигарета
13 (8 A) F15 (7,5A)	Передняя правая фара (Far Light)
14 (8 А) F14 (7.5 А)	Фара левая (Дальний свет). Контрольная лампа включения дальних фар
15 (8 A) F13 (7,5 A)	Левая фара (средний свет)
16 (8 A) F12 (7,5 A)	Передняя правая фара (средний свет)

админ. 06.10.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите Ctrl + Enter» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

Одной из причин проблем, с которыми сталкиваются автолюбители, являются неисправности предохранителей на ВАЗ 2109.Поэтому, чтобы иметь представление, как работают предохранители ВАЗ 2109, нужен каждый водитель, а еще лучше иметь навыки предупреждения такой поломки.

ВАЗ 2109 предохранители функции

Предохранители состоят из двух блоков: один под капотом, другой внутри салона автомобиля под панелью. Назначение любого предохранителя — защита определенного устройства ВАЗ 2109 от перегрева и возгорания.
При накоплении энергии в электрической цепи машины может произойти замыкание, и это приведет к поломке одного из устройств.В этом случае весь удар предохранитель принимает на себя.
Цена будет значительно ниже, чем у любого другого устройства, которое он защищает.

Расшифровка предохранителей ВАЗ 2109

Номер предохранителя	Что отвечает:
F9.	Фара противотуманная правая
F8.	Левая противотуманная фара
F1.	Плеер для флиса
F7.	Вентиляторы отопителя и радиатора, электродвигатель насоса омывателя, омыватель заднего стекла, перчаточная лампа, обогреватель и омыватель заднего стекла.
F16.	Фонари задние, лампочки индикации поворотов, щетки лобового стекла, датчик уровня тормозной жидкости, генератор.
F16.	Воздушная заслонка карбюратора, давление масла, ручной тормоз, охлаждающая жидкость, проем дверцы, контрольная лампа, уровень топлива, залито в бак.
F3.	Фары задние, свет в салоне.
F6.	Электрические стеклоподъемники
F10	Подсветка номера, осветительных приборов и приборной панели, габаритов, прикуривателя.
F5	Звуковой сигнал
F11	Фонарь задний Gaspel
F2.	Чрезвычайная ситуация
F4.	Элемент, служащий для обогрева заднего стекла, реле включения этого обогрева, прикуриватель, соединяющий патрон переносной лампы.
F15	Фара сельская
F14	Фара левая
F13	Ближний свет передний левый
F12.	Фара средняя правая

Замена автомобильных предохранителей ВАЗ 2109

Замена предохранителей на ВАЗ 2109 производится в блоке, установленном в задней части моторного отсека, со стороны водителя. Большинство электрических цепей автоматических предохранителей.
Внутри блока предохранителей на крышке указаны сила тока и номер предохранителя в амперах.
При обрыве блока предохранителей ВАЗ 2109 производится замена тех элементов, которые привели к неисправности автомобильного устройства.Определить это можно по обрыву или нестабильной работе узла, питающегося электричеством.
В автомобиле ВАЗ 2109 не подлежат защите предохранители:

• Цепи зажигания.
• Генератор (см.).
• Пуск двигателя.
• Реле замка двери.
• По фарам.

Это позволяет не устанавливать дополнительные элементы, которые в любой, самый неподходящий момент могут выйти.

Совет: всегда нужен комплект с запасными предохранителями, которые при необходимости следует заменить своими руками.

• Каждому из блоков соответствуют только определенные предохранители.
• Расчетное значение тока предохранителя указано на его корпусе.
• Для снятия предохранителя с блока необходимо использовать специальный пинцет, закрепленный в блоке.
• А предохранитель захватывается пинцетом и вытаскивается.

• Запасные предохранители устанавливаются перед блоком.
• Замена предохранителя ВАЗ 2109 производится установкой его в разъем разъема и нажатием до фиксации.
• С левой стороны щитков приборов на проводах установлен дополнительный предохранитель, защищающий цепь противотуманных задних фонарей, на ток 8 ампер.

Совет: Перед установкой нового предохранителя необходимо четко определить причину, по которой он сгорел, только после замены на новый.

Заменить предохранители на ВАЗ 2109 можно только на текущую силу тока. В противном случае электрические приборы могут выйти из строя.
На ранних моделях Авто ВАЗ 2109 Блок предохранителей состоит из пальчиковых элементов, они отличаются невысокой надежностью.Патроны предохранителей выполняются из пружин, и в месте плохого контакта выделяется много тепла, которое может оплавить корпус блока, из-за чего держатели выступают за верх и плохо зажимают детали.
Следовательно, необходимо заменить блок предохранителей ВАЗ 2109 старого образца на новый, с вилочными элементами.

Совет: При замене старого блока предохранителей новый ВАЗ 2109 предусматривает в системе охлаждения двигателя подключение электродвигателя вентилятора через реле. В противном случае они могут сжечь дорожки на печатной плате, которые проводят ток.
Дополнительно нужно установить датчик на электровентилятор для его включения, в связи с тем, что его контакты рассчитаны на большее значение.

Разборка блока предохранителей Авто ВАЗ 2109

Для работы используется набор драйверов.
Инструкция по выполнению работы:

• Аккумулятор отключен.
• Разобрал в салоне «Бардац».
• Со стороны сиденья пассажира разъединены разъемы жгута проводов.Каждый элемент имеет свой цвет. Для правильной сборки под каждым разъемом есть кружок соответствующего цвета.
• В роторной части автомобиля снята крышка узла крепления.
• Поворотные кулаки на «10» — это открученные гайки крепления блока предохранителей.
• Устройство поднято, четыре разъема и один сзади отключены.

• Монтажный блок снят.
• Прокладка очищена, как показано на фото.

Ремонт блока с автомобильными предохранителями ВАЗ 2109

Итак:

• Все реле и предохранители извлечены.

Совет: При сборке необходимо следить за тем, чтобы номинальное значение тока соответствовало установленному предохранителю. Установка в лифт реле выполняется с разметкой его места, чтобы не было путаницы при сборке.

• Обнаружен сгоревший след.
• Участок пришел в негодность.
• Окисленные места очищены бензином.
• Припой новый провод.
• Сборка блока осуществляется путем разборки.

Своевременный ремонт, замена старого блока предохранителей ВАЗ 2109 повысит надежность узлов автомобиля, а их исправное состояние является залогом при движении автомобиля по бездорожью. Как это выполнено на автомобиле ВАЗ 2109, это хорошо видно на видео.

Реле в салоне ВАЗ 21099.Как заменить отдельный предохранитель или весь блок

На автомобили Лада Самара установлено 3 вида монтажных блоков, рассмотрим их разновидности:

Первый тип — монтажный блок с 11 реле, есть два варианта:

Установочный блок старого образца (самый единичный)

Монтажный блок нового образца (аналог первого)

Они почти ничем не отличаются, у нового образца просто другое реле и расположение предохранителей и предохранители «нож», которые держат хорошо.У них 11 релюсов и 16 предохранителей. Разъем S11 находится сбоку, а контакты смотрят в салон. У обоих встречается прозрачная редкая крышка.
В блоке новый образец платный, ремонтировать и паять проще.

Характеристики:
Размеры: Три предохранителя (7, 9 и 10) идут по габаритам, и питаются они от ш5 / 4, ш5 / 13 и ш4 / 13 через кнопку и поворотный переключатель, а это сделано для функции «Стояночный свет»: потянув за ключ можно включить клавишный переключатель левого или правого габаритов, при этом подсветка номера и приборов не включается.И на кнопку включены все габариты и подсветка.
После 1988 года эта функция была удалена, и все эти три контакта были соединены одним проводом, который подключался сразу к кнопке габаритов.

Вентилятор: При подаче массы от датчика на ш6 / 9, реле К9 (при включенном зажигании) и плюс подавались на вентилятор ш5 / 5.

Faroocomiters: При включении света на Ш4 / 8 появился плюс, далее к предохранителю 3, от него на реле Faroocomiters K6.Если включить омыватель лобового стекла, я включил реле, а если фары включены на ш7 / 3, то плюс на моторы.

Если стоит кнопка фарточиторов, то вместо реле на контакты 30 и 87 ставилась перемычка (питание шло на реле в моторном отсеке), включалась кнопкой через контакты sh6 / 7 и sh5 / 15.

Заряд генератора: Эти блоки могут отличаться. На старом образце блок питания на обмотку возбуждения генератора (ш7 / 9) подавался через лампочку заряда от ш5 / 18 и резисторы 100 Ом 2 Вт на зажигании.На блоке нового образца резисторов может не быть, а это значит, что на холостом ходу генератор не будет заряжаться, а может быть, что ш7 / 9 подключен только к ш7 / 4, который никуда не подключался (видимо что-то в проводке был один, а мы ничего об этом не знаем). Значит, если такой момент возникнет, нужно подключить генератор к панели приборов и поставить резисторы …

Омыватель заднего стекла: Релюшка бунт омывателя заднего стекла К1, так что рычаг от себя отжимаем до упора на доли секунды, а вода все равно 5 секунд потечет.Чтобы мы не отвлекались на дорогу мыть заднее стекло.

Фары задние противотуманные.
От кнопок габаритов зеленый провод пошел на предохранитель (болтался рядом с кнопкой, питание появилось при включении фар ближнего или дальнего), от него на кнопку, от кнопки на ш 2/10 и на задние фонари.

Ш4 / 21 связан с ш21 / 17, почему не понятно. И почему Ш20 тоже не понятно.
Ну есть какие-то аномалии, где отверстие под реле есть исправность ламп К4, а контактов нет, тоесть перемычки не нужны, все подключается напрямую в колодке.
Реле:
K1 — реле времени стеклоомывателя заднего стекла

K3 — реле стеклоочистителя
K4 — Реле контрольных ламп (или перемычка, или ничего)
K5 — Реле световой сигнализации боли
K6 — Реле очистителей фазовых ламп
K7 — реле питания электрические стеклоподъемники
K8 — Реле включения звука
K9 — включение мощности вентилятора двигателя охлаждения двигателя
K10 — Реле обогрева заднего стекла
K11 — Реле включения ближнего света фар
Выключатели:
1 (8A) Правая противотуманка свет, индикатор включения
2 (8А) Левая противотуманная фара
3 (8А) Фермерские уборщики (на момент включения).Лелект на очистители фар (контакты).
4 (16А) Очистители фар (в рабочем режиме). Очистители фар Bellex (обмотка). Электродвигатель вентилятора отопителя. Электор омывателя шайбы. Задержка мотора очистителя заднего стекла. Время омывателя заднего стекла. Упаковка против ветра и открывалка заднего тормоза. Реле (обмотка) включения обогрева заднего стекла. Непрерывная лампа обогрева заднего стекла. Зажигание указателей поворота разгрузочного бокса
5 (8А) и реле выключателя поворота и аварийной сигнализации (в режиме индикации вращения).Лампа указателя постоянного вращения. Задние фонари (световая лампа заднего хода).
6 (8А) Задние фонари (стоп-сигналы). Освещение салона. Электроокна входных дверей. Электростеклоподъемники
7 (8А) Подсветка номерного знака. Популярная лампа. Фонарик для освещения приборов. Лампа постоянного наружного освещения.
8 (16А) Вентилятор охлаждения мотора и реле питания (контакты). Реле звукового сигнала и его включения
9 (8А) Левая фара (габаритный свет). Задний фонарь (габаритный свет)
10 (8А) Правая фара (габаритный свет).Правый задний фонарь (общий свет)
11 (8A) Указатели поворота и реле аварийной сигнализации (в аварийном режиме). Лампа непрерывной сигнализации
12 (16А) Элемент обогрева заднего стекла. Реле (контакты) включения обогрева заднего стекла. Подберите патрон для переносной лампы. Частный компьютер. Машинный компьютер. Лыжи.Замки руля и мотора коробки передач
13 (8A) Правая фара (Far Light)
14 (8A) Левая фара (Far Light). Непрерывная лампа включения дальнего света фар
15 (8A) Левая фара (Middle Light)
16 (8A) Правая фара (Middle Light)
Располагается предохранитель задних противотуманных фар (8a) с таким типом монтажных блоков рядом с их переключателем.

Второй тип — монтажный блок с 9 реле, есть два варианта:
старого образца и нового образца.

Самый популярный блок, поставляемый с EUROPANLEL

второй вариант

Они отличаются друг от друга только расположением реле и предохранителей.
От блоков с 11 реле их отличаются подключением каких-то цепей, количеством реле (9 штук, нет реле задержки и стойки омывателя заднего стекла или реле стеклоочистителей, или вентилятора), количеством предохранителей на блоке. размеры и сами предохранители маркируются иначе.Разъем sh21 находится вверху.
Блок, который на верхнем фото состоит из одной платы, отремонтировать проще.

Блоки с 9 реле (и первый на фото и второй на фото) бывает 2 типов:

Первый тип блоков с 9 реле: К1 — Реле Фарусиллера
Их есть:
Вентилятор: На ш5 / 5 плюс подается напрямую, а вентилятор включается подключением его с массой датчик или помеченный инжектор, управляемый мозгом.
Поэтому иногда возникает ситуация, когда вентилятор не выключается после замены блока. Вам нужно перерезать реле.

Габариты: Пробуксовка с удалением габаритного света было решено поставить 2 предохранителя (F10 и F11), а габариты навесить на них и подсветку, причем питались они только от ш5 / 4, которая шла на кнопку.
Итак: габаритного света не будет.

Сработавший предохранитель был брошен в окна (а это в этих блоках F6), на блок с 11 реле они запитались от предохранителя освещения кабины и стоп-сигналов.
Фарукомитеры: Тоже накормили, но реле включили плюсовую подачу (с кнопки) на ш3 / 16.
Заряд генератора: Ш7 / 9 (по геному) и ш5 / 18 (приборка) подключены всегда все вместе. Но есть варианты, где есть резисторы (на монтажном блоке нарисован белый кружок), это если европейца нет. Остальные блоки только для европанели, там резисторы в приборке.
Омыватель заднего стекла: Подключен напрямую без реле, то есть пока держишь рычаг, водитель льет.

Задние туманки
Здесь 2 варианта разводки панели приборов:
— Кнопка с фиксацией: При включении фары прошло питание на ш4 / 8 на предохранитель 1. С него на реле дальнего света и через sh4 / 21 на кнопку. От кнопки на ш3 / 10 до фонарей.
— Кнопка без фиксации: Есть реле заднего туманка, питается от дребезжащего рядом предохранителя (постоянный плюс). Есть «разрешающие» провода от кнопки габаритов и переднего тумана.Реле управляется потоком минуса от кнопки, подает питание на ш3 / 10 на пятнадцатую заднюю.

На авто с е-газом (с 2011 г.), на ш4 / 21 постоянная мощность для электроагрегата. Он контролирует запирание дверей и задние противотуманки. В этом варианте используется кнопка без фиксации.

Второй вид блоков с 9 реле: К1 — реле вентилятора:
для электронной педали газа
Фароокомитаторы: Их реле заменило реле вентилятора, поэтому ш3 / 16 (плюс от кнопки) пошло прямо на ш7 / 3 на белье под капотом, в которое входят автомобилисты.А на ш4 / 21 служил постоянный плюс на иммобилайзер (точнее блок электро, есть еще и реле задних туманок) и центральный замок.
Вентилятор: Освобождающий контакт Ш4 / 8 (был плюс от света) и Ш4 / 13 (был плюс от габаритов на высоких и низких торпедах) питаем обмотку, эти контакты идут на проводку инжектора, а они включил релюшку К1, а на ш5 / 5 Плюс на вентилятор запила.

Поэтому иногда возникает ситуация, когда вентилятор работает от света и габаритов, а иногда вообще не работает.Надо переподключить, либо поставить перемычку и снять реле.
Остальное тоже как шесть оксидов.
Ну, когда АвтоВАЗ понял, что у людей уже несколько десятков лет ошибка по ошибке вместо первой (потому что были рядом) стали использовать ш6 / 1, подключили к переключателю фонарей заднего хода, а на ш 2 / 9 (на семнадцатой связан с Ш21 / 19) оказался плюс сделать иммобилайзер-блок электроагрегата пилота при включении задней трансмиссии. Это в основном на автомобилях с электронной педалью газа.
Реле:
K1 — Реле включения очистителей персонала
OR
K1 — Реле включения вентилятора двигателя (E-gas)
K2 — Реле-указатели работы экскаватора и сигнализации
K3 — Реле очистителя ветрового стекла
K4 — Реле контрольных ламп остановки Сигнальные огни и габаритные огни
Или перемычки при отсутствии реле
K5 — Реле включения стеклоподъемников
K6 — Реле включения звука
K7 — Реле выхода заднего указателя
K8 — Реле включения дальнего света фар
K9 — Боль Light Relay Phase Light
Автоматические выключатели:
F1 (10A) Головные уборщики (на момент включения).Лелект на очистителях фар (Контакты)
ИЛИ
F1 (20a) реле, лампы и индикатор задних противотуманных фар. Блок управления дверным замком. Двери замка мотора-детей (E-Gas)
F2 (10A) ЛАМПА, ОТНОСИТЕЛЬНАЯ ИНФОРМАЦИЯ РАДИО И АУКТИВНОЙ ТРЕВОГИ (в режиме тревоги). Лампа Continant и выключатель аварийной сигнализации
F3 (10A) Floof Lighting Salon. Прамп индивидуального освещения салона. Подсветка напольных выключателей. Фонарик поджигает
F4 (20А) Прикуриватель. Облегчение обогрева заднего стекла (Контакты).Элемент обогрева заднего стекла. Гнездо Highten для ламп
F5 (20А) Мотор вентилятора системы охлаждения двигателя и реле переключения (контакты). Крышка сигнальная и включение
F6 (30А) Выключатели электростеклоподъемников. Электроизоляция окон. Старшее включение электростеклоподъемников (контакты)
F7 (20A) Электродвигатель вентилятора отопителя. Выборщик омывателя. Электрибор омывателя заднего стекла. Элексипрод очистителя заднего стекла. СВЯЗАННЫЕ ИНСТРУКЦИИ ПО ИГРЕ (обмотка). Освещение разгрузочного ящика.Регистраторы фар (в рабочем).
Выключатель и индикатор обогрева заднего стекла (на электронном газе не используется)
F8 (7,5A) Правая противотуманная фара
F9 (7,5A) Левая противотуманная фара.
F10 (7,5А) Фара левая (габаритный свет). Фонарь задний (габаритный свет). Освещение Освещение Освещение Освещение Лампа Лампа. Освещение пола. Лампа постоянного наружного освещения.
E-gas — это дополнительно блок управления электропакетом.
F11 (7.5A) Фара правая (габаритный свет). Фонарь задний прямой (габаритный)
F12 (7.5A) Правая фара (средний свет)
F13 (7,5A) Левая фара (средний свет)
F14 (7,5A) Левая фара (дальний свет). Непрерывная лампа включения дальнего света фар
F15 (7,5А) Фара правая (дальний свет)
F16 (15А) Пауза включения указателей поворота и аварийной сигнализации (в режиме указателя поворота) (при запуске двигателя). Выключатель наружного освещения. Блок БСК.Маршуда. ПОДСОЕДИНЕНИЕ ЭЛЕКТРОЭНЕРГИИ Электростеклоподъемники и подогрев сидений (заводские). Заказчик сигнализации Anvaria
На усовершенствованном электрическом блоке управления E-gas, выключателе стоп-сигнала, выключателе и индикаторе заднего обогрева воздуха
F17-F20 Запасные предохранители

На все карбюраторные автомобили семейства «Самара 1» и часть карбюраторных машин семейства «Самара 2» (ВАЗ 2113 — 2115) устанавливаются блоки предохранителей двух типов, старого и нового образца.Эти устройства еще называют монтажными блоками. Они — сердце электромобиля, потому что имеют реле включения слаботочных цепей. С помощью монтажного блока также управляются реле сильноточной и дополнительных цепей — стартера, противотуманной фары, подогрева сидений и других. Расположение обоих блоков одинаковое, разница в мелких, разных разъемах и разном расположении элементов и другой конструкции корпуса.

Отличия монтажных блоков предохранителей ВАЗ

Каталожный номер монтажного блока старой модели 17.3722. Основное отличие от более современного блока с каталожным номером 2114-3722010-60 заключается в худшей влагозащищенности, из-за чего ресурс устройства в несколько раз ниже.

Ведь монтажный блок находится в нише пространства помпы, куда часто попадает дождевая вода или промывочная жидкость. В новом монтажном блоке нет омывателей заднего стекла. Это вызвано изменением электрической схемы автомобиля и установкой этих реле в других местах.

Еще одно отличие — предохранители другого типа, более устойчивые к сырости в новой блочной модели.Чтобы отличить один блок от другого, нужно прочитать надпись на крышке, указан номер модели. Если по какой-то причине вы не можете прочитать текст на крышке, снимите его и сравните блоки с фотографиями из этой статьи.

Неисправности и блок-схемы

Несмотря на некоторые отличия, неисправности всех моделей таких блоков одинаковы:

• окисление контактов;
• цепь из-за грязи.

Вода, находящаяся внутри корпуса монтажного блока, смешивается с пылью и образует грязь, которая распространяется по нижней или верхней части печатной платы.Неисправности монтажного блока часто очень похожи на поломки других электросистем автомобиля, поэтому просто установить причину нужно только после демонтажа и вскрытия блока.

Необходимо снять и проверить смонтированный блок, если наблюдаются следующие неисправности:

• или произвольное включение / выключение / режим переключения;
• проблемы с радио;
• периодически пропадающее зажигание;
• нечеткая работа дворников или мойщиков;
• срабатывание нечеткого звукового сигнала;
• некорректная или нечеткая работа указателей поворота.

Видео — возникновение короткого замыкания

Как снять и установить навесной блок предохранителей

Основные процедуры снятия монтажного блока у любой модели одинаковы. Чтобы снять монтажный блок, сделайте следующее:

• Снимите вспомогательную клемму аккумуляторной батареи.
• Открутите две гайки по бокам блока (находится на водительской стороне в пространстве лобового стекла вверху).
• Поднимите блок насколько возможно и вытащите все разъемы ниже.
• Устанавливаем в обратном порядке. Сначала вставляем все разъемы, затем накручиваем гайки.

Как разобрать и собрать

Перед тем, как разобрать монтажный блок, распечатайте фото или установку предохранителей и реле, а также отметьте или запишите, где какие реле установлены, т.к. описание деталей присутствует на внутренней стороне крышка не всегда помогает.

• Снимите крышку. Для этого на старом блоке блока снимите по одной защелке с каждой стороны, на новой модели снимите по две защелки с каждого блока.
• Вытащить все реле и предохранители. В новой модели есть специальный пинцет, помогающий вытащить предохранители, он находится рядом с реле указателя ротора.
• После этого откручиваем винты, соединяющие обе половины корпуса.

На большинстве блоков старых моделей сверху устанавливаются саморезы. Самое новое дно. Но бывает наоборот, потому что блоки производит не только АвтоВАЗ. С помощью тонкой плоской отвертки отсоедините обе половины корпуса.Если разделение не работает, убедитесь, что вы открутили все винты, и попробуйте вставить отвертку в другое место. Открыв корпус, снимаем печатную плату с установленными на ней разъемами. Сборку проводят в обратном порядке. Сначала установите печатную плату на крепление одной половины корпуса, затем наденьте вторую половину и плавно сожмите их, чтобы они соединились. Если не получается подключить половину корпуса, разберите их и убедитесь, что печатная плата находится на месте, затем повторите сборку.Затем закрепите половинки туловища самозатяжками.

Как отремонтировать

Тщательно осмотрите дорожки печатной платы. Если где-то между дорожками обнаружили грязь, смочите ее жидкостью для снятия лака и кисточками. Следите, чтобы лак не растворял кисть. После удаления всей грязи тщательно протрите дорожку спиртом и просушите воздух. Эта операция выполняется с обеих сторон печатной платы. Осмотрите все разъемы.

Если вы обнаружили грязь или окисление, замените их.Если у вас нет для этого необходимых знаний, инструментов или запасных частей, обратитесь к автоэлектрику. Не обрабатывайте разъемы спреями для очистки контактов, велика вероятность того, что часть контактов не удастся очистить с первого раза. Кроме того, спрей не поможет восстановить контакт, если прижимные пластины (лепестки) изношены или ослаблены. Если печатная плата не справляется, а новый блок стоит дорого, купите и установите новую печатную плату. Перед этим убедитесь, что он подходит для вашего блока, для чего вы сравните каталожный номер вашего блока и того, для которого предназначена плата.

Блоки предохранителей, устанавливаемые на автомобили ВАЗ 2109 старых и обновленных версий, служат для объединения всей электропроводки.

Основная задача БП — не допустить поломки электрооборудования, установленного в автомобиле.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно разделить на две ветви — выпуска до 1998 года и выпуска после 1998 года.

Старые автомобили комплектуются блоками предохранителей, маркировка которых 17.3722. Этот БП состоит из корпуса и инженерного щита.Контакты проводов, предохранителей и реле припаиваются.

Более новые версии девяток, начало выпуска которых произошло с 1998 года, тогда БП имеет маркировку 2114-3722010-60. Вот смотрим уже предохранители.

Если говорить о блоках предохранителей, то фактор используемой системы впрыска топлива не играет роли карбюратора или форсунки. БП будет отличаться только годом выпуска машины. Следовательно, монтажные блоки карбюратора и форсунки одинаковые.

Нужный узел крепления тоже везде одинаковый — в пространстве ротора напротив водительского сиденья, почти под лобовым стеклом.

Разница

Есть ли отличия между старой и новой версиями БП? Конечно. Они следующие:

• Детали монтажного блока обозначены разными способами;
• Номинальные предохранители разные;
• Новый БП не имеет системы охлаждения системы охлаждения и устройства омывателя заднего стекла.

БП старого образца

Рассмотрим в первую очередь БП старого образца, которые до сих пор довольно часто встречаются на автомобилях ВАЗ 2109.Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя	Ток силы	Цепь защищает
		Запасной предохранитель
		Указатели указателей поворота, прерыватель аварийной сигнализации (в аварийном режиме), световой сигнал аварийного управления
		Задние фары стоп-сигнала, освещение кабины
		Элемент обогрева заднего стекла, контакт обогрева заднего стекла, переносное гнездо, прикуриватель
		Звук (Cluson), Classone Switch
		Запасной предохранитель
		Электродвигатель вентилятора, электродвигатель омывателя лобового стекла, выключатель электровентилятора электрорадиатора, реле обогрева заднего стекла, контрольная лампа обогрева на заднем стекле, освещение Бардачка
		Запасной предохранитель
		Запасной предохранитель
		Фара габаритная левая
		Фара габаритная правая
		Правая фара ближнего света
		Фара левая
		Левая фара, контрольная лампа дальнего света
		Правая фара дальнего света
		Указатели поворота и выключатель (в режиме индикации указателей поворота), контрольная лампа указателей поворота, задних фонарей, мотор-выключатель и включение дворников, лампа проверки давления масла, контрольная лампа ручных тормозов, указатель температуры охлаждающей жидкости , указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

Реле

Кроме обозначений предохранителей вам не нужно будет знать, какой номер реле в монтажном блоке за какие функции отвечает.

Номер реле	Функции
	Рабочие элементы очистки передней оптики
	Омыватель заднего стекла работоспособность двигателя
	Защита от поломки ламп поворотных сигналов и световой сигнализации
	Защита лобового стекла от мотора лобового стекла
	Позволяет определить производительность лампы
	Защита от перенапряжения системы обогрева заднего стекла
	Лампы для дальнего света
	Лампы средней фары
	Отвечает за работу вентилятора охлаждения двигателя.Если это реле выходит из строя, увеличивается риск перегрева двигателя
	Работа Класона

БП новый образец

Здесь схема узла крепления немного другая, но она более актуальна для владельцев ВАЗ 2109, так как большинство сохранившихся до наших дней девяток — это модернизированные версии.

Схема актуальна как для карбюраторных, так и для инжекторных двигателей.

Номер предохранителя	Номинальный ток	Цепь электрическая, за которую отвечает
		Запасной предохранитель
		Запасной предохранитель
		Запасной предохранитель
		Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигатель
		Поворотный переключатель сигналов, режим скорости вращения, поворотный переключатель сигналов, лампа поворота, лампа поворота, переключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, лампа контроля уровня бензина, указатель температуры охлаждающей жидкости , датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного тормоза, гидравлический выключатель тормозной системы, ручной выключатель тормоза
		Выключатель стоп-сигналов и лампочки, салонная подсветка Пол
		Лампы освещения помещений, габаритные поворотные лампы, лампы обогревателя и прикуривателя, зажимы подсветки Бардачки, выключатели и лампа подсветки приборной панели
		Claxon, переключатель Claxon, электрический двигатель вентилятора радиатора
		Фонарь левого габарита, фонарь левый задний габарит
		Фонарь правый, задний правый затемняющий фонарь, выключатель противотуманной фары, контрольная лампа противотуманного света
		Переключатель и указатели поворота стрелы, указатели поворота, контрольная лампа в аварийном режиме
		Прикуриватель, розетка для переноски лампы
		Дальний свет Передняя правая фара
		Левая фара дальнего света, контрольная лампа дальней оптики
		Средний свет правой фары
		Ближний свет, левая фара

Реле

Что касается реле в монтажном узле нового образца на ВАЗ 2109, то распиновка следующая.

Номер реле	Его особенности
	Без него не будет работать двигатель омывателя заднего стекла
	Ответственный за работу указателей поворота и световой сигнализации
	Обеспечивает работу стеклоочистителя
	Защищает лампы Стоп-сигналы и габариты автомобиля
	Обеспечивает работу длинномерных фонарей
	Гарантирует работу омывателя оптики
	Защищает электродвигатель стеклоподъемников, если так, установлен на вашем автомобиле
	Звуковой сигнал или просто щелчок по
	Защищает от высокого напряжения вентилятор охлаждения двигателя
	Ответственный за работу устройства обогрева заднего стекла
	Обеспечивает лампы ближнего света

Необходимо не просто разбираться в расположении предохранителя, реле, но и знать, как заменить вышедший из строя элемент.

Разборка и замена

Если вы вышли из строя, необходимо сначала проверить состояние предохранителя, ответственного за это.

На практике снять и снять неподходящий предохранитель или реле несложно. Для этого вам необходимо:

• Поднять капот и выключить минус от аккум. Так как вы работаете с блоком предохранителей, отвечающим за электрооборудование, то под напряжением у автомобиля в этой точке быть не должно;
• Найдите монтажный блок.Он расположен в зоне ветрового стекла напротив водительского сиденья прямо под лобовым стеклом. Сверху блок закрывается пластиковой крышкой. Чтобы его снять, достаточно прижать фиксаторы по бокам;
• Снимите крышку и посмотрите на ее заднюю часть. Есть электрический молоток, где указано расположение того или иного предохранителя, реле. Достаточно найти элемент, отвечающий за оснащение объекта по таблицам выше;
• Снимите предохранитель. Во всех монтажных блоках есть специальные щипцы.Удалять предохранители вручную не рекомендуется. Реле снимаются небольшими покачиваниями вверх и вниз;
• Заменить неисправный компонент.

Выход из строя предохранителя определяется расплавленной резьбой. Это гибкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию страдать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть клемму с АКБ и проверить работоспособность оборудования.

Блоки предохранителей, которые устанавливаются на ВАЗ 2109, предназначены для совмещения электропроводки. Основная задача БП — не допустить установленного в автомобиле электрооборудования.

Колодки предохранителей карбюратора ВАЗ 2109 и форсунки ВАЗ 2109, есть ли разница

Если говорить о блоках предохранителей, то фактор системы впрыска топлива (инжектор или карбюратор) совершенно не играет никакой роли. БП будет отличаться только годом ТС. То есть монтажные блоки форсунки и карбюратора одинаковые.

Блок предохранителей ВАЗ 2109 где он расположен

Нужный блок находится под капотом напротив водительского сиденья собственно под лобовым стеклом.

Блок предохранителей ВАЗ 2109 (выпуск до 1998 г.) и ВАЗ 2109 (выпуск после 1998 г.), в чем разница

Весь модельный ряд ВАЗ 2109 можно разделить на две категории — выпускаемые с 1998 года и выпущенные после 1998 года старые автомобили комплектуются БП с маркировкой 17.3722. Такой блок предохранителей состоит из инженерной платы и корпуса.Реле припаяны к плате, проводам и предохранителям. На обновленных версиях «девятки», которые выпускались после 1988 года, БП имела маркировку 2114-3722010-60. Вот уже и наблюдаем предохранители.

БП 17.3722.

Различия между старой и обновленной версиями заключаются в следующем:

• Элементы монтажного блока имеют разную маркировку.
• Различное количество предохранителей.
• В новом блоке нет реле времени омывателя задних стекол и реле двигателя вентилятора системы охлаждения.

Монтажный блок предохранителей ВАЗ 2109 старого образца, расшифровка предохранителей

Цепь защищенная	Ток силы	Номер предохранителя
Запасной	10А.	F1
Контрольная лампа аварийная, прерыватель сигнализации, указатели поворота	10А.	F2.
Зажим подсветки салона, стоп-сигналы задние фары	10А.	F3.
Прикуриватель, розетка для переноски, активация обогрева заднего стекла, элемент обогрева заднего стекла	20А.	F4.
Клэксон	20А.	F5.
Запасной	30А.	F6
Блок ленточной подсветки, контрольная лампа обогрева заднего стекла, реле включения обогрева заднего стекла, реле включения электровентилятора радиатора, электродвигатель омывателя лобового стекла, электродвигатель вентилятора печки	30А.	F7.
Запасной	7.5A.	F8.
Запасной	7.5A.	F9.
Фара левая общая	7.5A.	F10
Фара правая общая	7.5A.	F11
Ближний свет фар	7.5A.	F12.
Левая фара левая	7.5A.	F13
Дальний свет фар, дальний свет активации	7.5A.	F14
Фара дальняя правая	7.5A.	F15
Вольтметр, контрольная лампа резерва топлива, указатель уровня топлива, указатель температуры охлаждающей жидкости, контрольные лампочки стояночного тормоза, давление масла, указатели поворота, реле включения стеклоподъемников ветровой мастерской, фонари заднего хода, реле прорыва, указатели поворота	15А.	F16.

Блок крепления реле ВАЗ 2109 старый образец, расшифровка

Монтажный блок предохранителей ВАЗ 2109 нового образца для карбюраторных и инжекторных двигателей, расшифровка

Новый БП

Цепь защищенная	Номинальный ток	Номер предохранителя
Запасной	8А.	1
Запасной	8А.	2
Запасной	8А.	3
Плита электропривода и выключатель печки, реле вентилятора радиатора	16А.	4
Выключатель стояночного тормоза, лампа стоп-сигнала, датчик и датчик давления масла лампа, датчик температуры, датчик температуры охладителя, датчик уровня топлива, датчик уровня топлива, сигнал топлива, вольтметр, тахометр, лампа заднего хода, задняя оптика, поворотный поворот Контрольные и сигнальные лампы, переключатель переключателя, поворотный переключатель переключателя	3А.	5
Зажим подсветки салона и выключатель стоп-сигнала	8А.	6
Лампа и выключатель дальнего света, роскошное сияние, осветительная лампа прикуривателя и обогревателя, контрольная лампа габаритов, осветительные лампы	8А.	7
Электромотор вентилятора радиатора, Klaxon	16А.	8
Лампочка левого габарита, лампа заднего левого габарита	8А.	9
Лампа правого габаритного света, лампа заднего правого габаритного света, сигнальная лампа и выключатели противотуманных фар	8А.	10
Лампочки указателей поворота, выключателя и выключателя, контрольной лампы в аварийном режиме	8А.	11
Гнездо для переноски лампы, прикуривателя	16А.	12
Дальний свет (передняя правая фара)	8А.	13
Far Light (левая фара), Far Optics Control Light	8А.	14
Средний свет (передняя правая фара)	8А.	15
Средний свет (левая фара)	8А.	16

Блок крепления реле ВАЗ 2109 нового образца, расшифровка

Где схема предохранителей

Схема предохранителей нанесена на противоположную сторону пластиковой крышки, которая закрыта блоком.

Как понять, что сработал предохранитель

Мощность предохранителя может быть определена по расплавленной нити — плавкому элементу предохранителя, который плавится и замыкает контакты, не позволяя электрическому оборудованию страдать от сильного напряжения.

Безопасность при напряжении

Обязательно отключите минусовую клемму от АКБ.

Разборка и замена предохранителей своими руками (подробно)

Порядок работы:

Добрый день.Сегодня у нас в автосервисе ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошли скачки электричества, а после этого перестали работать щетки дворника, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где вы находитесь и как меняются предохранители ВАЗ 2108, 2109, 21099. Также примените подробную схему предохранителей в монтажном блоке.

Артикул:

Монтажный блок предохранителей — 2114-3722010

Приборы:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Откройте капот.Под лобовым стеклом вы увидите монтажный блок.

Внутри можно найти специальный пинцет для замены предохранителей.

На следующем этапе вам необходимо забрать предохранитель и произвести ему замену.

Монтажный блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задних противотуманных фар.

За какие предохранители в ВАЗ 2108, 2109, 21099 отвечают сборщики.

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель		Что отвечает:
		Фара противотуманная правая
		Противотуманные фары слева
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Поворот Задние фонари Щетки лобового стекла Генератор Уровень тормозной жидкости
		Давление масла Runt Охлаждающая жидкость Уровень топлива в баке Лампа «Check» Открытие дверей
		Освещение салона Задние фонари
		Электрические стеклоподъемники
		Государственный номер Подкаст лампа Светотехника Габариц. Освещение приборной панели Сигарета
		Звуковой сигнал
		Фонарь задний правый, газ
		Избежание
		Нагревательный элемент обогрева заднего стекла Включение заднего обогрева заднего стекла (контакты) Патрон подключения переносной лампы Сигарета
		Фара правая
		Фара левая
		Ближний свет передний левый
		Средний свет правой фары
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давление масла Воздушная заслонка карбюратора Runt Охлаждающая жидкость Уровень топлива в баке Лампа «Check» Открытие дверей
		Тормоза задние Освещение салона
		Государственный номер Подкаст лампа Светотехника Габариц. Освещение приборной панели Сигарета
		Вентилятор радиатора
		Габрит задний левый
		Габрит задний правый
		Аварийный сигнал
		Сигарета Обогрев заднего стекла
		Фары дальнего света правые
		Фара дальнего света левая
		Ближний свет передний левый
		Средний свет правой фары

Как снять вентилятор печки на ваз 2114.

Но, когда выключатель в исправном состоянии, напряжение подается нормально, то скорее всего перегорел мотор, но не исключено нарушение массового контакта.

Как происходит замена мотора печки ВАЗ 2114

Для начала нужно отодвинуть передние сиденья как можно дальше назад и опустить спинки. На стулья рекомендуется накинуть чехлы или одеяло, чтобы не испачкаться во время работы.

Затем с рулевой колонки снимается хомут, который крепится к нему с помощью 3-х стяжных болтов и такого же количества саморезов.Необходимо снять пороги и боковые накладки.

Теперь нужно оттянуть лицевую панель на бок, предварительно открутив 6 винтов.

Перед тем, как снять панель, необходимо отключить все разъемы. Откроется разъем для подключения к ПК; винты, которыми он крепится, необходимо открутить.

Затем снимается хомут, удерживающий проводку, и снимается приборная панель.

Закрепив помощника, подготовив измельчители и емкость для сбора охлаждающей жидкости, нужно закрыть кран ТЭНа, открутить хомут на верхней трубе.Последних надо тянуть. Затем проделайте ту же процедуру с нижней трубой.

Теперь, вынув старую печь, вы можете установить на ее место новую. Для ВАЗ 2114 замена мотора автомобильной печки завершается доливом жидкости и установкой снятых деталей.

Не работает вентилятор печки на ВАЗ 2114. Многие автомобилисты часто сталкиваются с проблемой, когда на ВАЗ 2114 не работает вентилятор печки. Эта проблема сопровождается посторонними звуками, возникающими при работе отопителя.

Вентилятор отопления

Вентилятор играет главную роль в работе системы обогрева машины.

Ни одна машина не застрахована от мощности своей системы не только вентилятора, но и системы отопления в целом.

Чтобы разобраться в вопросе, почему не работает вентилятор, нужно: завести машину, включить печку на скорости 1, 2, 3 по порядку. Если не появляются дополнительные звуки, соответственно вентилятор просто не работает.

Если вентилятор не включился на первых двух режимах скоростей, но работал на третьем, проблема в работе дополнительного резистора или в самом переключателе.

Причины, неисправности в работе мотора печки

Не работает мотор печки ВАЗ 2114 по следующим причинам:

Заменить не сложно, но основная проблема заключается в электрической цепи, т.е. в цепи появилось короткое замыкание. Первым шагом в решении этой проблемы является поиск источника короткого замыкания. Важно знать, что к плите подключается предохранитель Ф-7 на напряжение 30А. Помимо системы обогрева, он отвечает за работу прикуривателя, обогрев зеркал, освещение бардачка и электродвигатель омывания фар.Следовательно, если предохранитель выйдет из строя, эти устройства тоже выйдут из строя.

• Проблемы с контактами в монтажном блоке.

Это заболевание довольно часто встречается во многих машинах, причина его — плохой контакт или контактное окисление.

• Заедание реле зажигания.

Система обогрева включается только тогда, когда машина теплая. Соответственно, при возникновении такой проблемы необходимо проверить реле зажигания и при необходимости заменить.

• Включение печки происходит только на 3-х скоростях.

Вентилятор включается на 1 и 2 скорости через дополнительный резистор, а на 3 скорости ток течет непосредственно к вентилятору. Следовательно, эта проблема свидетельствует о выходе из строя дополнительного резистора.

В данном случае проблема заключается в электрической цепи или в предохранителе. Для проверки его работы и скоростей переключения можно использовать дополнительные инструменты — лампу на 12В и два припаянных к ней провода. Действия выполняются в определенной последовательности:

1. Сначала отсоедините центральную консоль, чтобы облегчить доступ к переключателю системы обогрева.
2. После этого заводим машину и подключаем провод минус от лампы к массе тела, периодически подключаем второй провод лампы к выводам скоростей 1, 2, 3 на дополнительном резисторе.

Горящая лампа указывает на то, что переключатель работает нормально. В случае обратного результата подключаем лампу к проводу плюсового выключателя. Если лампа не загорается, это говорит о разомкнутой цепи или о неисправности предохранителя.

• Неисправности в электродвигателе отопителя.

Выключатель работает исправно, ток течет, а сам вентилятор не реагирует, причина кроется в следующих моментах: возможно, двигатель перегрелся, заземление вентилятора имеет плохой контакт, или заедала щетка двигателя.

Почему возникают неисправности в системе отопления

Когда не включается печка ВАЗ 2114, для водителей это серьезная проблема, в любое время года, но с наступлением холодов это становится особенно актуальным. Основные причины, по которым система отопления отказывается работать, — это разные причины, начиная от электросистемы и заканчивая проблемами с насосом.

Принцип работы печи:

1. При регулировке температурного показателя подачи воздуха в солон необходимо открывать или закрывать кран нагревателя.
2. Именно благодаря крану системы отопления охлаждающая жидкость поступает в радиатор, что способствует образованию тепла. Показатель температуры охлаждающей жидкости при прогретом двигателе достигает порядка 94 градусов.
3. Переключая печку на разные скоростные режимы с первого на третий, регулируется скорость вращения вентилятора отопителя, что способствует поступлению потока теплого или охлажденного воздуха в салон в зависимости от положения крана.
4. С помощью панельных заслонок можно регулировать приток воздуха в нужном направлении.

Зная принцип работы системы отопителя, можно понять, где причина неисправностей в автомобиле.

Замена вентилятора отопления

Как заменить моторчик печки на ВАЗ 2114, волнует многих автовладельцев. Замена мотора печки ваз 2114 подразумевает следующие действия:

• Для начала необходимо открутить все болты крепления пластиковой крышки в пространстве под капотом.
• Снимите подушку для удобства использования.
• Снять уплотнительную резину с капота.
• Снять кожух, защищающий мотор печки.

Таким образом, попадаем в вентилятор, значит:

• Снимите два болта крепления мотора с боков.
• Далее пройдите в салон и под панелью со стороны водителя нужно найти плюсовую клемму провода и отсоединить ее.
• Затем найдите отрицательный провод, закрепленный на гайке, открутите его.Эти провода можно вставить в отверстие корпуса машины через уплотнительную резину.
• Вытаскиваем мотор отопителя, повернув его на определенный угол и снимаем с правой стороны.

При необходимости замены вентилятора отопителя ВАЗ 2114, соответственно, покупается новая модель и вся система собирается аналогично, но в обратном порядке.

Замена вентилятора на ВАЗ 2114 под силу каждому автомобилисту, просто нужно выделить на это немного времени.

Сколько стоит мотор печки ваз 2114 зависит от покупки отдельно или в сборе с кузовом. Поэтому цена мотора системы отопления ВАЗ 2114 примерно 500 рублей, индикатор цены в сборе с кузовом будет в районе 1000 рублей.

Система вентиляции внутреннего пространства Лада 2115 способна организовать циркуляцию воздушных потоков под действием естественного давления воздуха, возникающего при движении с приличной скоростью.Вентилятор может искусственно нагнетать в салон воздух, скорость вращения которого ступенчато регулируется блоком управления.

При замене вентилятора отопителя

«Вердикт» по замене данного агрегата на автомобиле ВАЗ 2114 должен быть не только в случае его полной неработоспособности, что является следствием:

• замыкание обмотки якоря на «массу» или ее обрыв;
• износ коллектора;
• парящих щеток.

Электродвигатель, якорь которого довольно медленно вращается на любой скорости за счет:

• окисление / загрязнение коллектора;
• межвитковая цепь обмотки якоря;
• Износ подшипников и посадочных мест подшипников качения.

Для информации. В случае замыкания обмотки якоря мотора сразу перегорает предохранитель F7, при этом он отвечает за прикуриватель, освещение бардачка и обогрев заднего стекла.

Мастерская замена вентилятора печки на автомобили семейства ВАЗ 2114: создаем условия для эксплуатации

Правильно реализована конструкция отопительной установки, расположенной за панелью приборов. Удобство ремонта кулера разработчики учли: электродвигатель расположен в моторном отсеке и легко доступен.

Подключение электродвигателя к бортовой системе управления находится в кабине за приборной панелью. Отключение агрегата происходит по схеме:

• снимаем правую крышку центральной консоли, открутив три винта;
• отключите одноконтактный блок питания двигателя;
• откручиваем «массу» блока головкой на 10 и снимаем клемму со шпильки.

Перед заменой вентилятора печки в подкапотном пространстве ВАЗ 2114 в подкапотном пространстве проводят подготовительные операции.Для удобства опытные владельцы настоятельно рекомендуют демонтировать два дефлектора возле дворников. Крепятся шурупами в пяти местах. Дальнейшие действия подчиняются следующей схеме:

• снимаем салонный фильтр;
• откручиваем четыре самореза крепления кожуха мотора в моторном отсеке;
• снимаем капот с моторного отсека.

Разборка и замена электродвигателя

Электродвигатель крепится к корпусу нагревательного блока двумя винтами.Разобрав соединение отверткой Phillips, необходимо отсоединить мотор и ТЭН и вытащить отсоединенные ранее провода через герметик. Вынуть электровентилятор из моторного отсека можно следующим образом:

• немного приподнять агрегат;
• отсоединить переднюю опорную поверхность от корпуса нагревателя, сдвинув двигатель на себя;
• повернуть мотор на 90 градусов;
• вытащить конструкцию из отсека.

• повернуть устройство вокруг оси вращения так, чтобы выходное окно «смотрело» на исполнителя;
• снимите поролоновый уплотнитель;
• , чтобы отсоединить половинки корпуса агрегата, поддев их плоской отверткой в ​​месте соединения;
• отвести левую половину, сдвинув ее к левому краю;
• снять правую половину, предварительно переместив ее влево.

Полная замена печного вентилятора возможна только после разборки правой половины кожуха агрегата:

• для отстегивания двух пружинных защелок, фиксирующих крышку относительно кожуха;
• снимаем крышку мотора;
• снимите двигатель в сборе с крыльчаткой.

Примечания:

• при замене в сборе нет необходимости разбирать старое изделие;
• перед разборкой электродвигателя рекомендуется оценить его работоспособность, подключив прибор к аккумулятору;
• запрещается снимать крыльчатку с вала, особенно нового электродвигателя, во избежание появления дисбаланса;
• все работы должны выполняться с отключенным аккумулятором.

Перед установкой нового агрегата необходимо очистить впускной канал системы отопления. Установка нового изделия производится в обратной последовательности. Разместив конструкцию возле сиденья, следует по контуру, контактирующему с системой отопления, приклеить новый поролоновый герметик. По окончании работ в моторном отсеке необходимо подключить блок к бортовому контроллеру и желательно заменить салонный фильтр.

В конце концов

Утилизация старого электродвигателя отопителя чаще всего происходит из-за износа коллектора (после 100 000 км пробега) или короткого замыкания обмотки якоря, на что указывает «бесшумный» или маловращающийся вал, а также предохранитель F7.

Способ замены неисправного вентилятора печки ВАЗ 2114 упрощенно выглядит так:

• отключить прибор от бортовой сети;
• демонтировать дефлекторы и салонный фильтр;
• снимаем защитную крышку;
• снять двигатель в сборе с корпусом или по частям;
• вынуть двигатель в сборе с крыльчаткой из кожуха;
• установите новый блок и соберите его в обратном порядке.

Проблема холостого хода печки на модели ВАЗ 2114 довольно распространенная. В большинстве случаев выходит из строя мотор, отвечающий за подачу теплого воздуха в салон. Устранить неисправность можно без помощи специалистов автосервиса, достаточно воспользоваться пошаговой инструкцией по ремонту.

Расположение и принцип работы

На последних моделях ВАЗ конструкция отопителя практически не отличается. Мотор печки расположен посередине передней торпеды, работает в трех режимах.С помощью регулятора можно выбрать конкретную зону обогрева — салон, лобовое стекло или ножки. При выходе из строя вентилятора нагретый воздух остается возле радиатора и не попадает в салон. КПД системы отопления в этом случае падает до нуля.

Мотор печки работает в нескольких режимах

Основные причины неисправности

Чаще всего система перестает нормально функционировать по следующим причинам:

1. Предохранитель Ф-7 на напряжение 30А не работает.Предохранитель также отвечает за работу прикуривателя, омывателя фар, подсветки в бардачке, поэтому выявить эту неисправность несложно.
2. Окисление контактов на мотоблоке.
3. Реле зажигания заедает. Если мотор печки начинает работать только после прогрева двигателя, значит, причина в неисправном реле.
4. Неисправность резистора. Этот элемент отвечает за работу печки в разных режимах.Если мотор включается только в 3-х режимах, значит, резистор неисправен и его нужно заменить.
5. Сгорел сам мотор отопителя.

Совет: По конкретной причине, по которой печь не работает должным образом, мы рекомендуем удалить каждый из перечисленных выше пунктов.

Инструкции по замене

Если мотор начал давать сбой, то лучше сразу заменить на новый, так как настроить на нормальную работу практически невозможно.Рекомендуем покупать устройство в официальных магазинах, где дают гарантию качества. Средняя цена на мотор 500–600 рублей.

Перечень инструментов и принадлежностей

1. Набор ключей гаечных.
2. Крестообразная отвертка.
3. Вентилятор или полный комплект с двигателем.

Как заменить

Весь ремонт у вас займет не более часа, начинаем с отключения минусовой клеммы АКБ.

Видео по замене мотора печки на ВАЗ 2114

Чтобы быстро отремонтировать печку, нужно определить причину неисправности.Если двигатель работает с перебоями, лучше сразу заменить его на новый. Воспользовавшись простым инструментом и пошаговой инструкцией, вы быстро замените мотор, сэкономив на автосервисе.

Автономный обогреватель не зря называют печкой, ведь он создан для того, чтобы водитель и пассажиры чувствовали себя комфортно в салоне независимо от температуры окружающей среды. Неисправность этого устройства может доставить массу неприятностей. И дело не только в комфорте. Печка, помимо своей основной функции — обогрева, служит еще и для обдува лобового стекла.А это очень важно, особенно в морозные дни. Без него водителю придется очень непросто.

В этой статье мы поговорим об одном из основных элементов печи — вентиляторе. Мы рассмотрим, зачем он нужен, что это такое, по каким причинам выходит из строя и как проводится его ремонт или замена.

Конструкция обогревателя четырнадцатая

Печка ВАЗ-2114 состоит из следующих элементов:

• пластиковый корпус;
• радиатор отопителя;
• вентилятор.

Как видите, список невелик. Кроме того, при любой неисправности полной замены печки ВАЗ-2114 не потребуется, так как каждый ее элемент можно заменить отдельно.

Принцип работы ТЭНа

ТЭН сам по себе не производит тепла. В качестве его носителя используется нагретая охлаждающая жидкость, которая поступает в радиатор печки. В процессе теплообмена воздух внутри устройства нагревается и через специальные сопла начинает проникать в кабину.Однако естественной циркуляции для обогрева салона автомобиля недостаточно. Подача теплого воздуха под давлением осуществляется точно таким же вентилятором. Благодаря ему салон автомобиля прогревается за считанные минуты.

Что такое вентилятор отопителя

Вентилятор печки ВАЗ-2114 — это штатный двигатель постоянного тока с питанием от бортовой сети автомобиля. Воздушный поток создается за счет вращения цилиндрической крыльчатки, установленной на якорном валу.

Управление вентилятором осуществляется специальным переключателем, расположенным на панели управления.Он имеет четыре положения, соответствующие его режимам работы: режим «ВЫКЛ» и три скорости. Чем больше скорость вращения крыльчатки, тем сильнее поток воздуха, поступающего в салон.

Неисправности вентилятора отопителя

В автомобилях ВАЗ-2114 замена вентилятора печки может производиться как в рамках планового технического обслуживания, так и при обнаружении критических неисправностей. Аппарат не входит в список наиболее часто ломающихся, но, тем не менее, проблемы с ним случаются.К наиболее «популярным» поломкам можно отнести: износ якорных подшипников

• ;
• износ щетки;
• разрушение щеточного коллектора;
• обрыв или короткое замыкание в обмотках якоря (статора).

Не спешите демонтировать

Обнаружив, что вентилятор печки ВАЗ-2114 не работает, не спешите демонтировать и разбирать отопитель. Для начала нужно проверить электрическую схему устройства, а именно: предохранитель

• ;
• резистор переключения режимов;
• проводка.

Если не работает вентилятор печки ВАЗ-2114, первым делом проверяем предохранитель. Он расположен в основном и обозначен на схеме как F-7 (30 А). Вынимаем его из посадочного гнезда и «вызываем» тестера. При необходимости поменять.

Следующим шагом является диагностика переключающего резистора. При включенном зажигании поверните ручку переключателя в положение, соответствующее третьей скорости. Если вентилятор исправен, меняем резистор.

Проверка проводки заключается в измерении напряжения, подаваемого на устройство.Здесь нужно поднять капот, найти разъем с проводами, идущими к вентилятору, подключить к ним щупы вольтметра и провести замеры, переключая режимы при включенном зажигании. Напряжение есть — причина в самом электродвигателе, нет — лучше обратиться к автоэлектрику для диагностики проводки.

Износ подшипников

Признаком износа подшипников двигателя вентилятора является характерный шум. На начальном этапе неисправности это явление обычно никак не влияет на работу устройства, но со временем обязательно приведет к более серьезной проблеме.Поэтому, заметив, что вентилятор печки ВАЗ-2114 гудит, спешите смазать подшипники.

Износ щетки и выход из строя коллектора

Щетки подают электрический ток на них. Они сделаны из графита и, конечно, подвержены износу. Если электродвигатель работает в штатном режиме, их может хватить на 50-70 тысяч км пробега. Однако влияние различных негативных факторов сокращает срок службы последних в несколько раз.

Разрушение коллектора чаще всего является результатом износа или деформации щеток.Восстановить этот элемент достаточно проблематично даже для специалиста, поэтому, если бы подобная проблема была обнаружена, то для ВАЗ-2114 замена вентилятора печки стала бы неизбежной.

Обрыв или короткие обмотки

С обмотками ситуация еще сложнее. Если неисправность коллектора можно обнаружить визуально, то здесь необходимо замерить сопротивление в разных местах, да и то не факт, что после обнаружения неисправности ее можно будет устранить перемоткой.Оптимальный вариант в этом случае для ВАЗ-2114 — замена вентилятора печки. К тому же новое устройство будет стоить не так дорого. Электродвигатель с крыльчаткой стоит около 1100 рублей, с кожухом — 1300 рублей.

Как снять вентилятор печки на ВАЗ-2114

Для того, чтобы отремонтировать или заменить мотор вентилятора, его нужно будет снять. Это можно сделать двумя способами: разобрав нагреватель в сборе или сняв только двигатель.

В первом случае необходимо разобрать пластик салона, слить хладагент, отсоединить радиатор отопления от системы охлаждения и т. Д.Такой демонтаж может быть оправдан только в одном случае — при необходимости замены печки ВАЗ-2114 в сборе. Если ничего подобного не планируется, вентилятор можно вынуть из моторного отсека. Порядок действий следующий:

1. Поднимите капот, найдите кожух вентилятора печки ВАЗ-2114. Он находится под лобовым стеклом. Вы узнаете его по округлой форме и черному пластику, из которого он сделан.
2. Откручиваем 2 винта и 2 болта, которыми кожух крепится к корпусу печки.
3. Отсоедините разъемы проводов питания.
4. Тонким или ножом откройте защелки половинок кожуха. Разъедините половинки, уберите их в сторону.
5. Разворачиваем вентилятор так, чтобы он проходил между боковой стороной моторного отсека и декоративной решеткой. Снимаем устройство.

Как заменить вентилятор

На ВАЗ-2114 замена вентилятора печки не вызовет никаких затруднений. Особенно, если вы уже разобрали неисправный прибор.Первым делом нужно проверить вентилятор. Для этого положите его на ровную поверхность и выведите два провода от аккумулятора к разъему. Электродвигатель запускается? Затем подключите прибор к «родному» разъему проводов, идущих в подкапотное пространство из салона. Включите зажигание, а затем переключатель режимов. Убедитесь, что вентилятор работает во всех положениях. После этого установите электродвигатель на место и закройте кожух. Привинтить кожух к корпусу обогревателя. Подключите провода питания.Дополнительно проверьте работу устройства.

Facebook

Твиттер

В контакте с

Одноклассники

Google+

Электростеклоподъемники ВАЗ-2114: схема подключения. Распиновка кнопки окна

ВАЗ-2114 — автомобиль, в котором неисправность окна — частое явление. Это одна из тех неприятностей, которая не мешает управлять автомобилем, но изрядно портит нервную систему автомобилиста.Невозможность проветрить воздух в салоне, снизить температуру летом часто снижает самообладание, столь необходимое человеку за рулем.

Виды стеклоподъемников

Автопроизводители выпускают автомобили различной комплектации. Самые дешевые из них имеют ручные стеклоподъемники. Они создают меньше проблем с электричеством, но неудобство их использования в том, что находясь на водительском сиденье, невозможно открыть окно со стороны пассажира, не отвлекаясь от вождения.

Ручные стеклоподъемники, которые устанавливаются на конвейер, имеют небольшие отличия от электрических. Механизм подъема стекла точно такой же.

Отличие заключается в том, что в версии с ручным управлением есть коробка передач, которая передает вращение ручки стеклоподъемника на подъемное устройство стекла, в то время как в версии с электроприводом эту функцию выполняет электродвигатель. На обшивке двери, вместо отверстия для ручного привода, есть заглушка. Кроме того, в электропроводке имеется дополнительное окно подключения проводки ВАЗ-2114.

Ручные окна

Подъемные устройства для стекол на передней и задней дверях аналогичны. Разница только в размерах и пропорциях деталей, а принцип действия такой же.

Основная часть — это направляющая, в которой перемещается скоба, фиксирующая стекло. Направляющая имеет крепежные болты вверху и внизу. С их помощью он устанавливается на свое место на двери. На верхнем и нижнем краях направляющей жестко закреплены ролики, по которым проходят тросы, приводящие в движение кронштейн крепления стекла.

Другая часть электрического стеклоподъемника — это механизм, приводящий в движение трос. Он состоит из ролика и коробки передач, которая вращается либо ручкой, либо электродвигателем (при наличии электрической цепи у стеклоподъемника ВАЗ-2114).

Чтобы кабели постоянно находились в смазанном состоянии и не загрязнялись, их помещают в жесткие стальные рубашки, соединяющие систему из трех роликов между собой.

В верхней части держателя стекла есть два резьбовых отверстия.В них закручиваются болты, фиксирующие держатель стекла.

Стеклоподъемник рычажный

Одной из разновидностей стеклоподъемников для ВАЗ-2114, которая, к сожалению, не идет с завода, является стеклоподъемник рычажный. Этот продукт изготовлен компанией Ningbo Stone.

Эти устройства зарекомендовали себя как надежные и неприхотливые механизмы. В отличие от кабельных окон, они обладают большей подъемной силой. Замерзшее зимнее стекло для них не проблема. Они легко с ними справляются, при этом канатные подъемники имеют значительную нагрузку как на механизм, так и на электрика.

Маленький минус рычажного механизма — не одинаковая скорость подъема стекла. Чем выше стакан, тем он меньше. Это связано с геометрией подъемного механизма. Хороший пример — ножницы. Если взять их за кольца и отодвинуть концы как можно дальше в стороны, а затем свести кольца вместе, станет ясно, что высота режущих концов меняется быстрее, когда кольца разводятся на максимум. И наоборот, скорость подъема уменьшается по мере схождения колец.

Это обстоятельство позволяет этому механизму создавать значительные усилия. Как известно из уроков физики, проигрывая в пройденном расстоянии, вы выигрываете в силе. Здесь происходит то же самое: в верхней части амплитуды движения пройденное расстояние уменьшается, а подъемная сила увеличивается.

Механизм приводится в действие электродвигателем, серийно подключается к схеме стеклоподъемника ВАЗ-2114.

Стеллаж стеклянный

Еще один неплохой вариант для замены стандартных механизмов — решетчатые окна.Выпускается компанией «Форвард» и зарекомендовал себя с хорошей стороны. Эти устройства отличаются высокой скоростью подъема и опускания. Как и в случае с рычажными механизмами, у них больше усилий, чем у штатных. Несмотря на более скромные размеры электродвигателя, который подключается к штатным разъемам стеклоподъемника ВАЗ-2114.

Секрет надежности устройства — простая кинематическая схема преобразования вращения вала двигателя в поступательное движение кронштейна крепления стекла.На валу двигателя находится шестерня, которая входит в зацепление с зубьями ламелей. Это минимизировало дополнительные детали и упростило конструкцию. А в сочетании с качественными материалами изготовления обеспечивает надежную работу.

Стеклоподъемник электрический

Комплектация автомобиля с электроприводом стеклоподъемников содержит дополнительные пучки проводов, составляющих схему стеклоподъемников ВАЗ-2114. Кроме того, кнопка управления отображается на обшивке двери переднего пассажира. На водительской двери расположен блок кнопок, управляющих всеми стеклоподъемниками, имеющими электрическое соединение со стеклоподъемниками ВАЗ-2114.

Схема имеет следующие элементы:

1. Монтажный блок.
2. Кнопка ESP передней пассажирской двери.
3. Электродвигатель лифта передней пассажирской двери.
4. Электромотор ESP водительской двери.
5. Кнопка переключателя двери водителя.
6. Замок зажигания.

Буквой «А» на схеме обозначены провода, идущие к питанию цепи, а буквой «В» — провода, идущие к габаритным огням.

Как перевести ручной привод на электрический?

Если принято решение установить на передние двери электрические стеклоподъемники вместо ручных, то нужно понимать, что необходимо не только установить электродвигатель, но и поменять всю сборку. Надо будет смонтировать новую проводку и доработать обшивку двери: установить заглушку на место ручки электрического стеклоподъемника, вырезать отверстие для установки кнопки управления.

Как подключить кнопку?

Между собой соединены кнопки водительской и пассажирской дверей, а также двигателя ESP и шнура питания.Окно кнопки правильной распиновки:

1. Контакт 1 на двери водителя соединен с контактом 6 на стороне пассажира. Контакт 1 на двери пассажира подключен к отрицательному контакту крышки двигателя.
2. Контакт 2 на обеих кнопках подключен к питанию.
3. Контакт 3 — это масса со стороны водителя и плюсовой провод со стороны пассажира.
4. Контакт 4 в обоих случаях идет на переключатель размера.
5. Контакт 5 во всех случаях является массой.
6. Плюсовой провод электродвигателя CAP соответствует контакту 7 кнопки двери пассажира.

Как разобрать дверь ВАЗ-2114?

Чтобы добраться до механизма подъема стекла, нужно снять обшивку двери. Кроме того, если вы планируете замену электролифта, то вам необходимо демонтировать ограничитель открывания, так как к двери потребуется заводить пучок проводов. Для снятия обшивки необходимо:

1. Открутите три винта, которые держат пластиковый карман внизу.
2. Снимите два болта, удерживающих внутреннюю ручку. Чтобы получить доступ к болтам, нужно вытащить круглый колпачок тонкой плоской отверткой.
3. Снять пластиковую накладку ручки дверного замка. Для этого нужно поддеть его отверткой и, сдвинув немного в сторону, вытащить из углубления.
4. Отвинтите кнопку блокировки блокировки.
5. Снять облицовку. Это делается следующим образом. В зазор между обшивкой и дверной коробкой вставляется плоское крепление или мощная отвертка. Он должен находиться между дверным зажимом и дверной коробкой. Затем нужно прижимать клипсу, а не обрезку. В противном случае крепление зажима может сломаться, и при последующей установке кожух не сядет плотно на свое место.Клипсы установлены вокруг двери в количестве 8 штук. Их нужно вытаскивать поочередно.

После выпуска обшивки двери не нужно торопиться ее снимать. Если это дверь с электроприводом, то она подключается жгутом проводов, идущим к кнопке стеклоподъемника, распиновка которой состоит из семи контактов, замыкаемых пластиковым разъемом. Чтобы его отсоединить, нужно небольшой отверткой нажать на замок и вытащить часть, в которой находятся провода.

Замена окна

Если не работает стеклоподъемник ВАЗ-2114, его можно заменить на новый. Для этого необходимо сделать следующее:

1. Используя гаечный ключ на 10, открутите три гайки, удерживающие стеклянную направляющую.
2. Используйте гаечный ключ на 8, чтобы открутить три гайки, которые крепят электродвигатель или коробку передач с ручным приводом.
3. Отсоедините монтажный кронштейн стекла от держателя стекла. Для этого откручиваем два болта на 8 кронштейне.

После этого можно вытащить окно из двери.Стекло должно оставаться в поднятом положении. В противном случае снять механизм будет невозможно.

Новый подъемник устанавливается в обратной последовательности. Однако не нужно спешить с затягиванием кронштейна крепления стекла. Для начала нужно убедиться, что стекло занимает правильное положение в направляющих и четко входит в них.

Причины плохой работы

Причин, почему не работает стеклоподъемник ВАЗ-2114, не так уж и много. Условно их можно разделить на механические и электрические.Рассмотрим основные:

1. Косое стекло. Часто причина плохой работы не в самом стеклоподъемнике, а в нарушении положения стекла относительно его направляющих. Это может произойти либо из-за ослабления крепления кронштейна, либо из-за необработанной резины, фиксация стакана в держателе перестала выполнять свои функции. Этот вариант встречается гораздо реже.
2. Направляющие для жевательных резинок. Стекло движется внутри бороздок, образованных резинками. Эти канавки часто забиваются грязью.Как абразив, он увеличивает силу трения, что создает сопротивление движению стекла.
3. Загрязнение стеклоподъемника. Во время эксплуатации водители не осознают, что внутри дверей также необходимо проводить техническое обслуживание. Особенно это касается тросового механизма. С годами происходит не только загрязнение, но и смазка механизма и тросов, что увеличивает силу трения. Передний левый стеклоподъемник выходит из строя быстрее из-за более частого использования.
4. Следующая причина — износ пластмассовых зубьев приводного механизма. В этом случае при нажатии на кнопку управления можно услышать, как работает электродвигатель, но стекло не двигается.
5. Обрыв кабеля. Это связано с попытками открыть замороженные окна. При многократных нагрузках, превышающих номинальную, кабели начинают расслаиваться и постепенно выходить из строя.

Электрические причины сводятся как к короткому замыканию, так и к потере контакта в цепи стеклоподъемника ВАЗ-2114.

Стоимость замены

Замена стеклоподъемников ВАЗ-2114 дешевле, чем установка электрических механизмов взамен ручных. Если для того, чтобы просто поменять стеклоподъемник, нужно разобрать обшивку двери, демонтировать старый механизм и установить новый, то для установки электрического варианта вместо ручного нужно частично разобрать панель приборов, выбрать источник питания и продлите проводку внутри него. Эта работа требует вмешательства электрика.Потому что мощность взять никуда нельзя: источник должен соответствовать мощности электропривода, а также в случае короткого замыкания предохранители должны защищать основную проводку автомобиля. Кроме того, стеклоподъемники должны работать при включенном зажигании.

Подводя итог, можно сказать, что в первом случае квалификация работы минимальна, и ее можно выполнять без специальных знаний, в то время как для работы с электриком требуется платный специалист.

Цена окна ВАЗ-2114 находится в пределах от 2,5 тысячи до 3,5 тысячи рублей в зависимости от конструкции и производителя. Но, как было сказано ранее, предпочтительнее рычажно-реечный вариант. Если покупать устройство только с одной стороны, то левый передний стеклоподъемник будет дороже, так как он более востребован.

замена радиатора печки своими руками

Из этой статьи вы узнаете, как заменить радиатор печки ВАЗ-2109. Сделать это можно довольно быстро, если уметь правильно действовать.Если системы охлаждения и обогрева не работают должным образом, есть утечки и некоторые другие неисправности, это в первую очередь сказывается на состоянии двигателя. Часто вместо ремонта отопительной системы ее просто отключают. Как правило, это делается в теплое время года, когда нет необходимости в отоплении.

Как правильно поменять радиатор?

Если заглянуть в инструкцию по эксплуатации автомобиля, то, скорее всего, сразу станет грустнее. Причина проста: чтобы снять радиатор ВАЗ-2109, необходимо полностью разобрать салон! А точнее всю переднюю панель следует демонтировать.Только так (согласно составителям инструкции по эксплуатации) может быть произведена замена. Безусловно, эта технология самая «безопасная» — отсутствует вероятность повредить элементы панели.

Но автомобилисты используют способ, который им кажется более «гуманным». Чем меньше «лишних жестов» при замене, тем быстрее будет выполнен ремонт. Поэтому ваш ВАЗ-2109 будет быстрее на ногах, то есть на колесах. Суть процедуры в том, что вы производите не полную разборку панели, а лишь частичную.Нужно открутить все гайки и винты, которыми торпеда прикручена к элементам кузова.

Инструменты для ремонта

При проведении такого ремонта вам потребуется дееспособность. Им нужно слить жидкость из системы охлаждения. Это оригинальные вазы, которые помогут снять радиатор печки без потери охлаждающей жидкости. Размеры таких емкостей должны быть максимально большими (общий объем около десяти литров). И не забывайте, что жидкость может начать вытекать из сопел, подключенных к радиатору.И нельзя, чтобы он ударился об пол или элементы интерьера. К тому же при проведении всех работ вам просто понадобятся хорошие ключи и отвертки. Без них ремонт будет затруднен.

Обратите особое внимание на хомуты, которыми фиксируются форсунки. В большинстве случаев используются устройства с червячным механизмом. Такие зажимы обладают невысокой степенью надежности, поэтому лучше использовать другие конструкции. Посмотрите, какая продукция используется в иномарках. Они выполнены по типу пружины, с ними удобнее работать, а надежность у них выше.Поэтому такие зажимы намного эффективнее червячков.

Подготовка к ремонту

Первым делом необходимо установить подрадиатор охлаждающей способности. Обратите внимание на то, что при сливе жидкости желательно накрыть генератор куском полиэтилена. Если это не так, то вы можете использовать кусок плотной материи, просто чтобы жидкость не попала в генератор. Руками откручиваем заглушку, которая находится внизу радиатора. Начинаем аккуратно откручивать пробку на расширительном бачке.Это можно использовать для регулировки напора от сливного отверстия.

Лучше всего, если автомобиль (ВАЗ-2109) будет устанавливаться так, чтобы его передняя часть находилась ниже задней. За счет этого можно добиться, чтобы вся жидкость стекала в сливные отверстия. Также не забывайте, что кран печки должен быть полностью открыт, иначе в радиаторе будет слишком много жидкости. После этого закрываем пробку и откручиваем ту, что в блоке цилиндров. Таким же образом отрегулируйте напор жидкости. Все, подготовка завершена, можно приступать к замене радиатора.

Разборка панели

Чем проще ремонт, тем лучше. Поэтому стоит пойти по пути наименьшего сопротивления. Дело в том, что инструкция по эксплуатации требует полного разбора торпеды. Но на самом деле это лишняя работа, но ее лучше избегать. Если посмотреть на расположение радиатора с правой стороны, можно увидеть, что достаточно приподнять панель на несколько сантиметров. Итак, необходимо сделать следующее:

1. Освободить перчаточный ящик и открутить в нем винты.
2. С правой стороны панели снимите заглушку, закрывающую основной болт крепления. Он расположен на уровне зеркала заднего вида.
3. Откручиваем два винта, которыми производили крепление «бороды» (средней части торпеды).
4. Внимательно осмотрите всю поверхность панели, в нижней части периметра есть четыре самореза, которые используются для крепления к кузову автомобиля.

Снятие радиатора

Теперь самое главное — демонтаж старого радиатора.Уложите на пол плотную материю, чтобы антифриз, идущий из форсунок, не испортил ковер. Как бы аккуратно вы ни выливали жидкость, в самом радиаторе и трубах все равно останется достаточно большое ее количество. Теперь нужно как можно выше поднять правую часть торпеды. Это откроет доступ к отсеку, в котором стоит радиатор. Вы можете прибегнуть к помощи партнера. А если таковой нет, можно поддержать низ панели отрезком трубы или деревянным бруском подходящей длины.Но теперь можно снять радиатор печки ВАЗ-2109. Размеры пластиковых и медных блоков совпадают, разница только в дизайне. Итак, сначала откручиваем три винта, которыми крепится пластиковая крышка. Затем с помощью гаечного ключа ослабьте зажимы на соединениях. Если резиновые трубки сильно прикреплены, нужно сначала попробовать прокрутить, затем, поддев отвертку, снять и отвести в сторону.

Установка радиатора

Следующим шагом будет установка нового радиатора.Вам нужно будет поставить его на то же место, где демонтировали старый. Но обратите внимание сразу на то, в каком он состоянии, есть ли трещины в корпусе, чтобы не выполнять повторно все вышеперечисленные действия. Также внимательно посмотрите на состояние соединений. Если они потрескались или слишком твердые, потеряли эластичность, их необходимо заменить, иначе обязательно потечет радиатор печки. Габариты (ВАЗ девятого семейства не исключение) этого устройства не очень большие, но для замены самих форсунок места достаточно.

Для этого ослабьте хомуты на месте крепления патрубков к крану. Он находится под «улиткой» (по сути, это вся система обогрева, через которую распределяется воздух). При установке трубы можно использовать герметики. Наносите небольшое количество, не делайте толстым слоем. После непродолжительной выдержки (5-10 минут) можно собрать всю конструкцию и залить антифриз.

Антифриз или антифриз?

Конечно, зеленый или красный антифриз намного лучше советского антифриза, так как он содержит множество присадок, увеличивающих срок службы как самой жидкости, так и всех элементов, с которыми она соприкасается.В частности, смазка насоса намного лучше, срок его службы увеличивается. Антифриз слишком жирный на ощупь, но не может обеспечить максимальное качество работы механизмов.

Система подкачки и заливка жидкости

На автомобилях ВАЗ-2109 подкачка не требуется, так как достаточно для обеспечения целостности системы. В расширительный бачок наливается жидкость до тех пор, пока она не перестанет уходить. Только не забудьте затянуть все заглушки. Причем машину желательно поставить перед желобом так, чтобы радиатор печки ВАЗ-2109 (фото его приведено в статье) был самой нижней точкой в ​​системе, тогда можно будет залить до максимум.А потом прогреваете двигатель до рабочей температуры (разумеется, с закрытым пробковым бачком) и доливаете антифриз по мере необходимости. Вот и все, ремонт закончен, никакой зимы вам не страшно.

Печка на ваз 2114 плохо работает

Если при включении печки, системы отопления и вентиляции автомобиля ВАЗ-2114 из выходных форсунок идет холодный воздух, то хорошо разбирающийся в технике водитель сразу поймет, что с радиатором радиатора есть какие-то проблемы или с заслонкой , изменяющей направление воздушного потока.Но причин для их экстренной работы будет несколько.

Может быть, кран отопителя не открылся . Он приводится в движение тросовым приводом. Если этот трос ослабить, то при переводе рукоятки открывания кривошипа в положение «открыто» кран либо вообще не откроется, либо приоткроется. Проверить работу радиатора отопителя можно на прогретом двигателе, не включая вентилятор. Для этого придется нащупать подающий и вытяжной шланги к крану печки. Они хорошо доступны под капотом автомобиля.По разнице температур можно определить, подается ли охлаждающая жидкость в радиатор.

Виновником холодного радиатора на ВАЗ 2114 может быть сам кран , у которого за летний период закисла заслонка. В этом случае при попытке открыть клапан клапан может отломиться от приводного ролика. Радиатор печки будет недостаточно прогреваться даже при низком уровне охлаждающей жидкости в системе охлаждения двигателя, а также при неисправном термостате или появлении воздушной пробки.

Расход воздуха, поступающего в салон ВАЗ-2114, регулируется заслонкой . Он также имеет тросовый привод и причиной его неполного открытия будет удлинение троса, так как в процессе он постепенно растягивается. В этом случае большая часть потока холодного воздуха будет идти прямо в кабину, а не через радиатор. Потому что воздух по этому пути перемещается намного легче.

Зная принцип работы печки, не так уж и сложно угадать ее неисправности.Но чтобы их устранить, придется потратить много времени, так как печка находится за передней панелью салона и устранить неисправности без хотя бы частичной разборки невозможно.

ВАЗ-2114 — второе поколение легендарной Lada Samara. Автомобиль получил новый облик, но не избавился от старых проблем. В частности, это штатные неисправности отопителя салона. Часто бывает, что на ВАЗ-2114 по бокам и на лобовом стекле. Естественно, что с этой проблемой нужно срочно заняться до наступления первых холодов.Итак, давайте разберемся, почему печка дует холодным воздухом на ВАЗ-2114 и как решить эту проблему.

Термостат

Это своего рода клапан, который заставляет охлаждающую жидкость двигаться по большому или малому кругу. Служит для быстрого прогрева двигателя. Но также эта деталь связана с отопителем салона. Пока термостат не откроется на «большой круг», плита будет холодной. Эта проблема наблюдается не только на холостом ходу. На ВАЗ-2114 печка дует холодным воздухом из-за ненагретой охлаждающей жидкости. Вместе с этим страдает сам мотор, так как он не в своем температурном режиме.Самый оптимальный показатель — 80-90 градусов. Если меньше, то элемент открывается раньше времени или вообще заклинило. В последнем случае он подлежит только замене. Благо новый термостат в Самаре стоит недорого — около 300 рублей.

Системный воздух

Это вторая причина, по которой печка дует холодным воздухом на ВАЗ-2114. Также из-за этой проблемы может перегреться сам мотор. Откуда воздух может попасть в систему? Причина — несанкционированная «утечка», которая может произойти при ремонте системы.Так вот, очень часто при замене того же термостата или смесителя на плиту попадает воздух. Как проверить его наличие в системе? В первую очередь обратите внимание на датчик температуры. Но не всегда дает точный результат. Машинка может работать в штатном режиме, но при этом в радиаторе печки будет воздух. Как это определить? Достаточно прикоснуться к резиновым трубкам, идущим к теплообменнику. На ВАЗ-2114 они справа, с пассажирской стороны. Всего в системе печки две форсунки.
Если при их сжатии чувствуется воздух, то его необходимо удалить.

Как очистить систему от пробки?

Решение проблемы довольно простое. Вам следует заехать на холм перед машиной. Чем больше степень подъема, тем лучше. Далее на работающем моторе откручиваем заглушку от расширительного бачка и ждем, пока из системы выйдет весь воздух. По законам физики воздух легче жидкости и имеет тенденцию подниматься вверх. Так что мы создадим для этого самые благоприятные условия.Достаточно трех-пяти минут работы двигателя, чтобы полностью вынуть заглушку из системы. Периодически необходимо подавать газ до 2-3 тысяч оборотов, чтобы создать большее давление для охлаждающей жидкости (чем сильнее вращается коленчатый вал, тем чаще вращается насос). Также рекомендуется сжимать и разжимать воздухозаборник — так мы ускорим процесс выхода кислорода наружу. Но будьте осторожны — температура может достигать 90 градусов. Из соображений безопасности надевайте перчатки.

Демпфер

Это еще одна причина, по которой на ВАЗ-2114 печка дует холодным воздухом в ноги и не только. Амортизатор может ослабнуть по нескольким причинам. Значит, может отлететь рычаг управления или отслоиться пена. В последнем случае нужно наклеить новый. Желательно на качественном клее.

На ВАЗ-2114 печка обдувает холодным воздухом по бокам

Фото боковых створок можно увидеть ниже.

Владельцы автомобилей ВАЗ-2114 часто сталкиваются с подобной проблемой: теплый воздух идет к окну и ногам, а холодный — по бокам.Какова причина? Причина — непродуманное расположение корпуса печки. Эта проблема наблюдалась даже у советских «восьмерок». Итак, патрубки боковых воздуховодов расположены ниже самой заслонки. И как только последняя открывается, в заслонку сразу попадает холодный воздух.

Трос управления боковым воздушным потоком находится у ног водителя с левой стороны. Если печка дует холодным воздухом по бокам ВАЗ-2114, следует подтянуть трос. Это можно сделать двумя способами:

• С помощью плоскогубцев, не разбирая заслонку.Подойдя к проблемному месту, прижимаем элемент на несколько десятков градусов.
• С помощью плоскогубцев. Это более эффективный вариант. Для этого снимите туловище с рычага заслонки и немного затяните. Для удобства рекомендуется частично разобрать консоль. Таким образом вы сможете контролировать герметичность ставен на месте.

Рычаг

Если печка дует холодным воздухом на ВАЗ-2114 даже после затяжки троса, стоит проверить состояние самого рычага, открывающего заслонку.Несмотря на толщину металла, он может треснуть. В этом случае заслонка клинья в одном месте. Обычно она слегка приоткрыта. В результате воздух оттуда дует совсем другой температуры. Выход из ситуации — покупка нового рычага.

Но часто он продается в комплекте с дефлектором. После его замены печка работает как положено. Горячий воздух дует со всех сторон — к ногам, к лобовому стеклу, к центру и бокам. Меньше всего коробит сам демпфер. Причин ее деформации (банальное использование печи на максимум) мало, но исключать эту проблему из списка не стоит.

Вывод

Итак, мы выяснили, по каким причинам печка дует холодным воздухом на ВАЗ-2114. Как видите, проблемы могут быть разными. Но прежде чем покупать новые запчасти, нужно точно определить суть проблемы. Возможно, виной всему скопление воздуха. В случае кабеля нет необходимости полностью менять его. Вышеупомянутый способ восстановить его функциональность с помощью простого подъемника. Но неважно, в чем причина, в любом случае ее можно решить своими руками с минимальными затратами.

Отечественный автопром полон «автомобильных болезней», но стоит узнать, как избавиться от этих «болезней», когда дела станут немного лучше. В основном это какие-то мелочи, из которых складывается все представление об автомобиле в целом.

Именно так: наиболее типичное заболевание ВАЗ-2114 — печка, которая еще и останавливает лобовое стекло. И в первую очередь владельцы ВАЗ-2114 ищут повод под капотом (закрывают радиатор, «прикрывают» двигатель своей дедовской толстовкой, меняют термостат, даже ищут решение проблемы холодный воздух от печки для замены теплоносителя), а причина может быть совсем в другом месте.

Диагностика

Самое главное в ремонте — это правильно проведенная диагностика, выявившая первопричину неисправности. Начнем с моторного отсека. Проверить уровень охлаждающей жидкости. Запускаем двигатель и прогреваем до рабочей температуры. Если двигатель нагревается и патрубок к термостату теплый, а после — холодный, значит, термостат исправен и проблема не в системе охлаждения двигателя, а в.

Причина № 1

Трос управления ослаблен или соскользнул.

Решение

1. Снимите боковую панель со стороны водителя.
2. Сверху находится рычаг управления заслонкой. Трос идет от рычага управления на центральной консоли (холодный — горячий).
3. Осмотрите сам трос и рычаг управления заслонкой.
4. Если все целое, то он просто протянул.
5. Открутите кронштейн троса и снимите его с рычага.
6. Возьмите проушину кабеля плоскогубцами и поверните по часовой стрелке, чтобы сделать кабель короче.
7. Собираем все в обратном порядке.
8. Не собирая боковую панель, проверяем.

В большинстве случаев причина неисправности именно в кабеле, если проблема не решена и дальше разбираемся.

Причина № 2

Воздуховоды и заслонки плохо смонтированы, между стыками имеются зазоры.Сами воздуховоды могут сильно ломаться в местах изгибов и не пропускать воздух, тогда теплый воздух просто дует только из центральных дефлекторов и нагревает саму панель изнутри.

Решение

1. Осмотрите воздуховоды. При наличии трещин и перегибов воздуховод лучше заменить на новый.
Самоклеящийся поролон
2. .

Иногда владельцам автомобилей ВАЗ-2114 приходится сталкиваться с проблемой неработающей печки. В частности, такие неисправности доставляют проблемы в зимний период, поскольку в салоне автомобиля не просто невыносимо холодно, а лобовое стекло имеет свойство покрываться тонкой коркой льда, сильно закрывающей обзор.Поэтому, если вдруг в ВАЗ-2114 перестала работать печка, следует сразу найти причину неисправности.

Такие проблемы могут возникать по разным причинам, начиная от износа системы охлаждения и заканчивая проблемами с проводкой. В этой статье будут подробно рассмотрены все возможные причины неисправности печки, благодаря чему удастся найти решение этой проблемы.

Следует отметить, что симптомы неисправности печки можно разделить на два типа:

1. Из плиты дует холодный воздух.Иногда едва тепло.
2. Печка не включается вообще или не работает в некоторых отдельных режимах.

Неисправности системы охлаждения ВАЗ-2114

Если в машине не работает термостат, по большому кругу постоянно гонится охлаждающая жидкость, имеющаяся в системе. В результате получается, что жидкость не успевает нагреться, поэтому из плиты дует холодный или чуть теплый воздух. Чтобы решить эту проблему, достаточно отремонтировать или заменить термостат.

Еще одной причиной может быть банальная воздушная пробка, образовавшаяся в термостате. Для того, чтобы устранить эту проблему, нужно скинуть трубу, идущую в отопитель, а потом до самого верха долить антифриз. Следует отметить, что в этом случае уровень жидкости в системе не должен быть ниже максимальной отметки и даже на целый сантиметр выше нее. А все потому, что если в системе не хватает жидкости, печка дует холодным воздухом.

Если на холостом ходу печка дует холодным воздухом, проблема может быть скрыта в насосе, так как он не в состоянии обеспечить нормальную циркуляцию в системе охлаждающей жидкости.В этом случае насос необходимо заменить.

Забит радиатор печки на ВАЗ-2114

Если причина выхода холодного воздуха из печки — забитый радиатор, единственный способ устранить эту проблему — демонтировать радиатор, а также его последующая продувка.

Чаще всего после этого печка начинает работать, как новая.

Поломка крана печки

Довольно часто печка автомобиля ВАЗ-2114 дует холодным воздухом из-за неисправности крана.Чтобы избавиться от этой проблемы, следует затянуть трос, до которого легко добраться от педального узла. Под рукой обязательно должны быть плоскогубцы, которыми, собственно, и протягивается трос.

В том случае, если, проделав все вышеперечисленное, кран печки все равно не открывается, причин всего две:

• кран закисший;
Кран
• требует замены.

Кстати, эту процедуру нужно проводить очень осторожно, так как легко сорвать кран, в результате чего жидкость потечет прямо в салон.

На неисправность смесителя указывает холодный воздух, который дует из печки автомобиля, пока она включена на обогрев. Еще одна причина замены крана — течь.

Если вы решили заменить кран самостоятельно, представляем вашему вниманию последовательность действий:

• открутить сливные пробки, расположенные на блоке двигателя;
• слить всю охлаждающую жидкость, которая есть в системе;
• зачистите шпильки на смесителе железной щеткой;
• смочите их WD-40.Благодаря такому действию рыхление происходит намного легче;
• отстегиваем хомуты на форсунках и сливаем оставшуюся жидкость;
• в салоне, откручиваем боковую обшивку, освобождаем хомуты на патрубках, которые направлены в радиатор отопителя;
• откручиваем гайки под станком, удерживающим кран;
• вытаскиваем кран через кабину;
• отсоедините ведущий к нему кабель;
• подключите его к новому крану;
• проверить, все ли детали собраны правильно;
• начать процесс сборки в обратном порядке.

Реле и предохранители

Перегоревший предохранитель — одна из самых частых неисправностей печки на ВАЗ-2114. Причина эта предельно проста, ведь устранить ее может любой человек, не имеющий ни малейшего представления об устройстве автомобиля. Однако и эта причина в то же время очень неприятна, так как, во-первых, необходимо установить причину, по которой сгорел предохранитель, а во-вторых, это не так просто. Обычно перегоревший предохранитель свидетельствует о неисправности в проводке автомобиля.

Проблема с переключателями

Для проверки исправности выключателей печки нужно обзавестись самой простой лампочкой, мощностью 12 вольт, с двумя проводами. Далее снимаем центральную часть приборной панели и выполняем следующие действия:

• включить зажигание автомобиля;
• замкните накоротко провод на массу от лампочки;
• положительный контакт поочередно подключен к выводам 1-2-3 на дополнительном резисторе.

Если во время этой процедуры загорается лампа, это означает, что переключатель исправен. Но если лампочка не загорелась, скорее всего, перегорел предохранитель или оборвалась цепь.

Что делать, если в печку 2114 поступает холодный воздух? Этот вопрос часто возникает у автомобилистов. Все детали в любом автомобиле выполняют особую функцию, специально предназначенную для этого, и когда что-то приходит в негодность, автовладелец должен выяснить, что стало причиной поломки.

Что делать, если в печке ВАЗ 2114 холодный воздух?

Холодный воздух печки 2114 создает много проблем.ВАЗ — любимый многими автомобиль, но и с ним часто бывают проблемы.

Задача печки в салоне любого автомобиля — создать теплый климат. Автомобильная печка — устройство не очень сложное, а тепло отводит двигатель. Насос направляет антифриз по системам отопления и охлаждения, антифриз в горячем состоянии поступает в радиатор печи, а вентилятор в это время пропускает уже нагретый воздух. Поэтому в салоне становится тепло. Затем антифриз возвращается в двигатель.

Если в ВАЗ 2114 печка при включенном режиме подает холодный воздух, необходим срочный осмотр всей машины, иначе, казалось бы, небольшая поломка может привести к серьезному ремонту.

Чаще всего причина кроется в прокладке головки блока цилиндров.

Если проткнули, то даже на глаз можно определить, так ли это. Это станет понятно, если убедиться, что в расширительном бачке:

• пузырьков воздуха;
• поступает избыточное количество антифриза, а оно не уменьшается (это причина мгновенного нагрева двигателя даже на холостом ходу).

Отверстие под прокладку указывает на то, что термостат необходимо проверить, и существует вероятность нарушения работы большого охлаждающего контура.

Чаще всего ломается прокладка, пригорает на месте между цилиндром и охлаждением, затем:

• антифриз может попасть в камеру;
• газов в систему охлаждения.

Если дует остывший воздух, есть опасение, что во время движения шланги системы отопления не выдержат нагрузки. При перегреве двигателя они лопаются, а вслед за ними и прокладка ГБЦ.

Неисправность насоса также может привести к тому, что в печь будет подаваться воздух далеко не теплый.Но это не опасно. Такая поломка влечет за собой неисправность ГБЦ.

Из-за этого двигатель может перегреться настолько, что двигатель не выдержит, и ему грозит капитальный ремонт.

Пыльные и грязные дороги дополняют поломки транспортных средств. В первую очередь страдает радиатор. Он может быть частично или даже полностью заблокирован от попадания дорожной пыли. Воздух, который по всем правилам должен проходить через решетку, в этом случае будет искать себе пути получше и обдувать края радиатора, а печка, соответственно, не порадует водителя теплым воздухом.

Как починить печку, если дует холодный воздух?

Образовавшийся воздух в самой печке вряд ли исчезнет — в радиаторе узкие трубки, а антифриз не имеет такого давления, чтобы устранить образовавшееся застревание.

Сделать это можно следующим образом:

• прогреть двигатель, но только до такой степени, чтобы можно было вручную производить ремонтные работы, не обжигая руки — можно получить серьезные травмы;
• ослабьте хомут, расположенный на шланге, подключенном к плите;
• аккуратно извлеките его из трубки, но только до появления небольшого зазора, позволяющего избавиться от образовавшейся заглушки.

Неисправный смеситель тоже может мешать нагреву. Причина в том, что его давно пора было заменить, потому что он сломался или забился. Чтобы точно убедиться, в чем причина — в салон поступает холодный воздух вместо теплого — проверьте наливной шланг: он идет от радиатора печки.

В случае неисправности нагревается, а выход остается холодным. Если кран не открывается вручную, необходимо установить новый.

Если выяснится, что заслонка все еще в полном порядке, есть риск, что радиатор забит накипью.Это говорит о том, что его придется заменить.

Если кран не открывается, это означает, что есть вероятность, что есть проблема с тросовым приводом, так как работа крана зависит от этого типа привода. Ослабленный кабель, который со временем удлиняется, изнашивается, не позволит крану открыться даже в «открытом» положении, либо он откроется лишь слегка.

Следует проверить, как работает радиатор, прогревая двигатель, но вентилятор включать не нужно.При этом необходимо проверять температуру шлангов.

Разобравшись, как работает печка, можно понять причины ее поломки, но для ее устранения потребуется время и определенные навыки, так как сама печка находится за передней панелью салона. Это означает, что хоть частично, но разборки не избежать.

Схема подключения вентилятора охлаждения ВАЗ. Схема подключения вентилятора охлаждения ВАЗ не включает вентилятор охлаждения двигателя ВАЗ 2114

Вентилятор служит для формирования воздушных потоков, которые направляются к радиатору двигателя.Это нужно для того, чтобы охладить циркулирующую по нему жидкость.

Если автомобиль движется с большой скоростью, вентилятор особо не требуется, так как все необходимое охлаждение мотор получает от встречных воздушных потоков. Но когда машина переходит в режим медленного движения или простои с включенным двигателем, роль гребного винта становится незаменимой.

Желаемое устройство

Включение происходит после поступления соответствующего сигнала с электронного блока управления.ЭБУ в свою очередь узнает о необходимости включения вентилятора по датчику температуры. Порог включения 103-105 градусов Цельсия.

В случае ВАЗ 2114 вентилятор (пропеллер) находится в роторном пространстве задней частью радиатора.

Почему не работает

Есть несколько причин, по которым пропеллер может не включаться, когда того требует ситуация с показателями температуры:

• Вышел из строя электродвигатель вентилятора, то есть привод;
• Произошла поломка предохранителя, который сгорел;
• Реле отказано;
• Обрыв проводки;
• Разъемы датчика потеряли контакты;
• Датчик неисправен.

Найти неисправность

Зона в поиске проблемы	Пояснение
Проверить пропеллер	Разъем на гребном винте отключен и подключается непосредственно к аккумулятору. Если вентилятор заработал, с приводом все нормально. Если винт все равно не крутился, проблема в электродвигателе .
Электропроводка и контакты	Если пропеллер не работает, необходимо проверить состояние проводки и проверить контакты датчика
Предохранитель	Эти два элемента можно найти на открытом пространстве слева ближе к водителю внутри монтажного блока.Предохранитель — это предохранитель с обозначением F4 на номинальный ток 20а. Проверить можно, нажав кнопку звукового сигнала. Почему? Да потому что он тоже подключен к этому предохранителю. Или проведите чек тестером
	Находится там же, где и предохранитель. Для эффективных проверок лучше всего взять реле, в работоспособности которого вы уверены на 100%, установить его на место старого и проверить
	Для проверки датчика отключите от него питание.Если он сработает, пропеллер заработает в аварийном режиме, то есть будет постоянно дуть. Отсоедините разъем и включите зажигание. Если винт затянут, значит датчик сломан. Требуется замена

Когда менять

Если причиной всех проблем был сам вентилятор, его не нужно менять, так как в некоторых случаях его можно полностью отремонтировать. Поломки часто связаны с подшипником или щетками.

Если причиной поломки является выход из строя электродвигателя из-за обрыва проводки или замыкания, рисковать с его ремонтом не стоит. Проще и лучше заменить весь привод.

Проверка цепи

Если охлаждающий винт не работает, это приведет к перегреву охлаждающей жидкости и разрушению форсунок, резиновых элементов, прокладок главного блока цилиндров и крышки клапанов. Не далеко до разрушения компонентов поршневой группы.

Предохранитель

Эксплуатация автомобиля с неисправным вентилятором категорически запрещена.

Цена вопроса

Прежде чем приступить к решению проблемы с неработающим гребным винтом радиатора, важно знать многие детали и стоимость работ.

Новый элемент сегодня будет стоить порядка 1,5-2,5 тысячи рублей в зависимости от модели и региона. Стоимость замены на СТО — от 400 руб. И выше.Хотя тратиться на это не обязательно, ведь самостоятельная замена займет у вас не более получаса. Да и ничего сложного здесь нет.

датчик температуры

Замена

Для того, чтобы заменить крыльчатку вентилятора охлаждения своими руками, вам понадобится достаточно небольшой набор инструментов, в который входят:

• Отвертка крестовая;
• Ключ торцевой на 8 миллиметров;
• Концевой ключ составляет 10 миллиметров.

Если готовы, то приступайте к работе.

1. Установите автомобиль на ровную площадку, включите ручной тормоз. На всякий случай под колесо своего ВАЗ 2114 можно поставить дополнительные опоры. Меры предосторожности никогда не помешают.
2. Поднять капот, отсоединить второстепенную клемму от АКБ.
3. Ключом на 10 миллиметров демонтируются крепления корпуса воздушного фильтра.
4. Вооружившись отверткой, ослабьте фиксатор воздуховода, находящегося на датчике расхода воздуха.Так вы сможете убрать гофру. Сделай это.
5. На крышке корпуса воздушного фильтра есть саморезы, которые его удерживают. Их закручивают отверткой, после чего достает с места посадки фильтрующий элемент.
6. Теперь возьмите ключ на 8 миллиметров и снимите крепление воздухозаборника, затем снимите сам воздухозаборник.
7. Теперь ключом на 10 и 8 миллиметров снимаем гайки крепления на кожухе вентилятора по всему периметру. Всего там вы найдете 6 орехов.
8. Отсоедините башмак от провода от разъема сломанного вентилятора.
9. Снимите крышку вентилятора, захватывая исполнительный механизм, то есть электродвигатель.
10. Вооружившись ключом на 10 миллиметров, нужно демонтировать три крепежных болта, удерживающих электромотор на корпусе.
11. Установите новый вентилятор на место старого устройства.
12. Возвращаем все крепежи на места, соединяем коннекторы, сборку выполняем в обратной последовательности.

После установки нового оборудования обязательно включите двигатель и дайте ему поработать некоторое время. До включения вентилятора и пропеллер не крутит. Это займет не более 5 минут. Вскоре вентилятор должен выключиться. Если он не остановился, выключите мотор. Повторите эксперимент.

Редко бывает, что после замены вентилятор все равно не работает. Даже если это произошло, это связано с двумя возможными событиями — пострадали другие элементы системы охлаждения или вы приобрели неработающий вентилятор.Увы, учитывая количество подделок на рынке, исключить второй вариант невозможно.

На всех автомобилях с инжекторным двигателем установлен электрический, а не механический вентилятор. С механикой все было проще … Электродвигатель вентилятора включается в сеть через реле, а сигнал на это реле выдает блок ЭБУ . Кроме того, в цепи двигателя присутствует предохранитель, подключенный непосредственно к ЭБУ. Если вентилятор охлаждения не работает, на ВАЗ-2114 можно проделать одну хитрость: отсоединить датчик DPET и запустить двигатель.А если вентилятор начинает вращаться, проблема должна быть записана в датчике.

Чтобы не исследовать разводку «от и до», достаточно посмотреть одно видео. Здесь все уже сделано.

Диагностика вентилятора охлаждения — поиск неисправности

Датчиков температуры будет два: один, который подключается к компьютеру. Его надо выключить — второй оставить, как есть.

Дварм на двигателе 11183

Отключаем разъем, но сам датчик не разбираем.Далее переводим ключ в положение 1, ну и т.д.

Что касается электричества, то тут все выглядит сложно: реле вентилятора в одном блоке, а предохранитель — в другом. Нам понадобится предохранитель F5 (20а). Кстати, фанат связан с ним и Клэксоном.

Монтажный блок 2114-3722010-60 и 2114-3722010-10

Основной крепежный блок устанавливается под капотом, а дополнительный — под левой ногой переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» расположено внизу. И тогда возможны варианты:

• Реле вентилятора установлено посередине;
• Также это реле можно настроить.

Второй вариант показан ниже.

Дополнительный монтажный блок (вариант 2)

Кстати, предохранитель всегда ставится возле нужного нам реле. Это часть фанатской сети.

Выходы блока EU

Для ECU BOSCH M7.9.7 Выход на реле вентилятора — клемма 68. Команда «Включено» соответствует уровню «0 вольт». На блоках MP7.0 это выглядит не проще — клемма 46 подключена к реле, и с нее тоже снят потенциал «ноль».

Если главное реле выключено, реле вентилятора не смогут работать.

Вентилятор не работает — поменяй сам

Попробуйте сделать так: нужно закинуть «минусовую» клемму с анкб (клавиша «10»), а затем отключить разъем мотора.

Разъем питания вентилятора

Если теперь снова подключить аккумулятор, одна из двух клемм может быть названа «+12».Теперь можно переходить в Wa-Bank: «минусовой» шнур от вентилятора подключается к «массе» с помощью тройника. Часто на хэтчбеке ВАЗ-2114 вентилятор не работает, потому что неисправна не проводка, а мотор. А затем произведите замену.

Разборка, все ступени

Еще раз убеждаемся, что отключили аккум. Отключите разъем, как описано выше. Далее откручиваем две гайки, удерживающие «стопор» (см. Фото).

Кронштейн упорный над кожухом

По углам пластиковой рамки четыре гайки.Их необходимо открутить ключом на «10».

Одна из четырех гаек

Рама застежки вместе с вентилятором вынимается вверх. Как видите, все просто.

Установка узла производится в обратной последовательности. Можно заменить мотор, и корпус рамы.

Артикула

• 2108-1309010 — кожух;
• 2109-1308008 (-01, -02) — мотор в сборе с крыльчаткой;
• 2103-1308010-10 — крыльчатка;
• 12605571 — Шайба шпальная;
• 16102311 — Гайка М8.

Выводы: что именно делать, если вентилятор не работает (алгоритм действий)

Сначала проверьте, подается ли «плюс» на одну из клемм в разъеме. Затем подключите разъем от «массы», чтобы проверить работу электродвигателя. В некоторых случаях вы можете наблюдать это:

• Фигурный предохранитель F5 и удлинитель;
• Реле вентилятора срабатывает, как надо;
• Исправлен датчик Джтох;
• Электродвигатель можно включить только подачей потенциала «0 вольт».

Вывод здесь будет один: развернулся контакт «масс», которым заканчивается вся линия снабжения. Значит нужно будет обратиться к автоэлектрику. Все остальные недостатки можно победить сам.

Элемент F5 может сломаться в результате замыкания кластера. Но тогда разъем не вызывает «+12», что должно сразу мешать.

Видео пример: Упрощение штатной схемы работы вентилятора (настройка)

Благо, из-за того, что вентилятор охлаждения 2114 не работает, встречается гораздо реже, пользователи встречаются реже, чем владельцы других машин — собратьев по модельному ряду.Однако нельзя сказать, что такая ситуация больше не возможна. Бывает, и это никуда не денется.

С другой стороны, любая машина — это сложная единица. Всегда есть что сломать или поработать. Итак, заметив, что стрелка, показывающая температуру вашего двигателя, уверенно ползет в красную зону и останавливаясь, не собираясь сбрасывать газ, заезжайте на полный вентилятор в салоне и ищите ближайшую ямку, где можно припарковать своего железного коня.

С перегревом шутить не надо: заклинившие поршни — это полноценный капремонт, который вредит бюджету и нервам.

Статьи по теме: Почему не работает вентилятор охлаждения ВАЗ 2114 — Причин может быть несколько. Проверяйте их, чтобы снизить степень вероятности: чем чаще происходит эта поломка, тем ближе к началу списка находится слышимый объект.

«Салон» чеки

Начнем с того, что можно осмотреть, не выходя из машины.

2 предохранителя реагируют на нормальную работу вентилятора. Один из них также контролирует работу гудка, поэтому проверить его работоспособность элементарно: зацепить и послушать.Звук есть — забудьте об этом предохранителе. Нет — залезаем в навесной блок и ищем тот, что обозначен F5. (20 ампер). Прежде чем положить свежую на место обгоревшей спинки, стоит поинтересоваться, по какой причине сгорела предыдущая. В остальном новое ждет участь предшественника в очень недолгом будущем.

Со вторым предохранителем так легко разобраться. Для проверки придется демонтировать обшивку кожи со стороны пассажира.Под ним спрятаны 3 реле, сопровождаемые собственным телохранителем предохранителя. Нужен тот, что средний. Вытаскивают и проверяют на целостность. При перегрузке, перед установкой нового опять же нужно будет найти причину поломки. Кстати, хорошо в этом случае будет иметь запасной (и на проверку, и на замену сгоревшего).

При срабатывании и этого предохранителя проверяем реле-прилегающее реле с ним. Без омметра определить живого или нет невозможно; Нам остается только предложить заменить его на новый (тогда его надо носить с собой в стоке) и проверить заработает ли вентилятор.В любом случае стоит проверить состояние контактов на реле и при необходимости почистить.

Если внутри машины поломки нет, придется вылезать из нее и искать причины, открывая капот.

Проверки подкастов

Выйдя из машины и приподняв крышку, приступить к более серьезным действиям.

• Отсоедините колодку, на которой провода, идущие к электродвигателю, от вентилятора охлаждения двигателя;
• Пара свободной проводки Мотор замыкается на АКБ.Это даст нам четкую картину: если вентилятор начинает крутиться, значит у нас проблема с датчиком температуры, если недвижимое имущество осталось — сгорел мотор.

В последнем случае все ясно — Надо поменять (или отремонтировать, если есть соответствующие навыки и навыки) вентиляторный двигатель. Когда слетел датчик температуры, надо многих ошибиться и не путать с датчиком, регистрирующим температуру охлаждающей жидкости. Тот, который нам нужен, находится над термостатом прямо на головке блока цилиндров.

Что делать?

Этот подраздел назван так потому, что профессиональные автомеханики категорически не согласны с тем, что проблемы с вентилятором могут быть как-то связаны с указанной ниже деталью. Между тем, владельцы вазов настаивают на том, чтобы выполнение этой инструкции (и в положительную сторону) сказалось на системе охлаждения в целом и на работе ее вентилятора в частности.

Наверное, тонкость все же не в самой крышке, а в прямом клапане, который снижает давление, достигшее критических показателей.Но от этого зависит то, как будет работать вентилятор — тайна, покрытая мраком. Но актерское мастерство! Если вы уже все проверили, но так и не поняли, почему не работает вентилятор охлаждения ВАЗ 2114, попробуйте последовать советам бывалых и заменить крышку — вдруг помогает.

Перегрев двигателя грозит серьезными последствиями: поршень сработает, он сломается, что обернется ремонтом силового агрегата. Поэтому охлаждающий вентилятор — важный элемент, защищающий силовой агрегат от предельного нагрева.

Меняем предохранитель

Не работает реле включения вентилятора . Нерабочие заменены новыми, рабочими;

Заменить реле включения вентилятора

Разрыв цепи питания . При обнаружении обрыва в линии нужно восстановить провод или заменить его;

Проверить на разрыв цепи

Плохой контакт . Соединения очищены, следы окисления необходимо удалить;

Поломка датчика температуры ..

Замена датчика температуры охлаждающей жидкости

Видео о замене датчика мощности вентилятора

Проверка электродвигателя вентилятора охлаждения

Самый простой способ проверить работоспособность вентилятора — накинуть на него два прямых провода: минус и плюс.

Plus снимает аккумулятор, минус с кузова авто. Если при замкнутой цепочке не сработало, значит проблема именно в этом. При запуске лопастей мы ищем проблему в другом месте.

Схема работы охлаждающего вентилятора

В основном при обнаружении неработающего вентилятора выявляется несколько причин:

• Электродвигатель заблокирован, обрыв обмотки;
• Щетки угольные;
• Винтовой или раскрошенный подшипник.

Если в последних двух случаях проблема решается так сказать с низким уровнем крови, то первый подразумевает замену электродвигателя.

Важно! При разводке необходимо отключить основное питание электродвигателя.

Порядок проведения испытаний

Работа вентилятора на ВАЗ-2114 завязана через 2 предохранителя. Один из них отвечает за гудок. Вы можете проверить это, нажав на Claxon. Если нет звука, замените весь. Он находится в монтажном блоке, он на 20 ампер, обозначен F5.

Проверяем и при необходимости меняем предохранители

Второй под торпедой, с пассажирской стороны. Под обшивкой 3 реле с предохранителем на каждое.Средний пар отвечает за охлаждающий вентилятор. Перегоревший элемент заменяется новым (предохранитель может «звенеть» мультиметром или ограничиваться визуальным осмотром. Для проверки реле потребуется омметр). Проверяя их состояние, заодно убедиться в нормальном состоянии контактов, при распаде оксида не обнаружено.

Важно! Обнаружив перегоревший предохранитель, не стоит ограничиваться его заменой на новый. Необходимо найти причину обрыва, так как в ближайшее время новый снова взорвется.

Проверка датчика мощности вентилятора

Если причина не обнаружена, следующим шагом должна быть проверка работы датчика мощности вентилятора . Сделать это несложно. Обесточить его и включить зажигание, обращая при этом внимание на вентилятор. Вращение лопастей говорит о том, что причина проблемы в датчике.

Проверить датчик включения вентилятора системы охлаждения

Ввиду того, что очень часто начинает кусать датчик, подавая ошибочные сигналы, рекомендуется еще раз проверить .Для этого вам понадобится емкость с термометром и мультиметром. Клеммы датчика подключаются от измерительного прибора, резьбовая часть датчика погружается в жидкость. Содержимое емкости нагревается до температуры срабатывания вентилятора (на ВАЗ 2114 — 92 градуса). При обращении к контактам мультиметр издаст звуковой сигнал. Значит датчик рабочий, если этого не произошло, можете смело выбросить и купить новый.

Полезно! Перед установкой желательно таким же образом проверить работоспособность купленного датчика.

Видео о проверке датчика включения вентилятора системы охлаждения

Сводный чек

Устранив проблему, сделайте двигатель мотором. Электродвигатель вентилятора должен запускаться примерно через 5 минут холостого хода. . Если этого не произошло, и температура достигла необходимой нормы, проведите диагностику неисправности еще раз.

Видео о причинах почему не включается вентилятор охлаждения на ВАЗ-2114

Перегрев двигателя приводит к серьезным проблемам: поршень может поощряться, прокладка блока цилиндров делает сама, что приводит к необходимости проведения капитального ремонта двигателя.Для защиты силового агрегата от перегрева важно поддерживать стабильную работу охлаждающего вентилятора. В этой статье мы обсудим принцип работы устройства, схему его подключения, самостоятельную диагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит для автомобилей ВАЗ 2115 и ВАЗ 2113.

Принцип работы

Вентилятор — это устройство, позволяющее повысить эффективность охлаждающего радиатора.Радиатор забирает тепло от мотора и отдает его воздуху. Этот процесс ускоряется за счет продувания лопастей электровентилятора.

Охлаждающая жидкость проходит через закрытую герметичную систему. Ее задача — отводить излишнее тепло от перегретых частей двигателя. Горячий Тосол перетекает в радиатор, подвергается охлаждению и возвращается обратно. Находясь в радиаторе, охлаждающая жидкость проходит через систему тонких трубок. Падающий воздушный поток во время движения автомобиля способствует быстрому отведению излишнего тепла из пространства наддува.

Но когда машина стоит в пробке или работает на холостых оборотах, воздушный поток перестает ее охлаждать. В этом случае система охлаждения может не справиться со своей задачей. Для искусственного создания воздушного потока предназначен электровентилятор радиатора. Мощность вентилятора на ВАЗ 2114 — 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм устройства. Он создает искусственный воздушный поток, отводящий тепло от радиатора. Механизм действует до тех пор, пока уровень температуры не будет снижен до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и отключает работу вентилятора.

Устройство состоит из четырех пластиковых лопастей, установленных на валу EDG. Специальный контроллер регулирует автоматический режим работы. Термостат снабжен твердым наполнителем, чувствительным к перепадам температуры.

Есть основной и дополнительный клапаны. Когда температура достигает 85 градусов Цельсия, открывается главный клапан.

Схема подключения

Где находится реле вентилятора

Находится в дополнительном блоке.

4 — реле электровентилятора;

5 — топливный насос электрический;

6 — реле зажигания.

Реле и предохранители могут иметь другой порядок. Поэтому нужно ориентироваться по цвету проводов. Главное реле всегда находится внизу. Найдите реле, от которого тянется розовый тонкий провод с черной полосой. Он идет от главного реле через контакт 85. Будьте осторожны! Не путайте с красной тонкой проводкой, которая также имеет черную полосу и тянется от контроллера.И найди белый толстый провод с черной полосой (87 контакт). Вот и реле вентилятора охлаждения. Рядом с ним всегда предохранитель. Это цепочка.

Диагностика вентиляторного охлаждения

Если на приборной панели появляются сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что на ВАЗ 2114 не работает вентилятор. Основной признак неисправности — не запускается механизм даже при значительном повышении температуры. Срочно заглушить двигатель, чтобы не допустить перегрева его элементов.

Двигатель не должен работать с неисправным охлаждающим электрическим вентилятором. Это может вызвать повреждение головки блока цилиндров.

Если на ВАЗ 2114 не работает вентилятор охлаждения, причиной могут быть следующие неисправности:

• Отказался датчик мощности вентилятора на ВАЗ 2114.
• Нет контакта на разъеме датчика.
• Обрыв проводки.
• Неисправность реле электровентилятора.
• Перегорел предохранитель.
• Устройство аварийного устройства.

Отсоедините разъем устройства. Подключите его к клемме аккумулятора. Сохранение полярности. Если прямое подключение к источнику энергии запускает электродвигатель, значит, привод работает. Возможно, проблемы произошли в проводке, в предохранителе или в датчике температуры.

Теперь пришла диагностика предохранителей. Для этого даже не обязательно открывать пластиковую коробку. При выходе из строя реле одновременно с вентилятором перестает работать и щелкает он. Следовательно, если вы заметили пропадание звукового сигнала, значит, предохранитель точно сгорел.Найти его можно в заготовке в пластиковом ящике небольшого размера. Отпускаем крышку, прижимаемую двумя защелками, пинцетом вытаскиваем сгоревший предохранитель и меняем на новый.

А вот диагностировать реле довольно сложно. Особенно тем, кто с автоэлектриком исключительно на «ты». Чтобы проверить работоспособность, проще всего найти исправное реле и временно установить его. Если после установки нового устройства вентилятор заработал исправно, значит, пора заменить старый.

Для диагностики датчика температуры, подающего сигнал на радиатор, нужно отсоединить разъем от датчика и запустить зажигание. Включится аварийный режим, в котором начнет дуть электровентилятор. Если вентилятор запускается при позднем отключении разъема, скорее всего, вышел из строя датчик. Его замена займет не более пяти минут. Вам просто нужно отвернуть два болта с помощью крестовой отвертки и установить на его место новое устройство.

Даже если неисправность возникла в самом вентиляторе ВАЗ 2114, это не значит, что пора его менять.Иногда можно просто заменить поврежденный подшипник или щетку. Но при неисправности электродвигателя гораздо проще обзавестись новым механизмом.

Как заменить

Если вы уверены, что причина неисправности кроется в электродвигателе вентилятора, то самый простой способ ремонта — это полная замена устройства. Нет смысла тратить деньги на новый кожух. Дешевле будет просто купить новый электродвигатель.

Необходимый инструмент

В специальном инструменте нет необходимости.Работа выполняется элементарно просто с помощью торцевых ключей на 8 и 10 и крестовой отвертки.

Пошаговый алгоритм работы

Заменить электродвигатель вентилятора охлаждения, не разбирая радиатор.

1. Отсоедините колодку и отсоедините провода устройства от кожуха.
2. Выкрутите крепежные болты с помощью ключа на 10.
3. Открутите нижнюю крепежную гайку.
4. Торцевой ключ на 10 отворачивает гайку крепления от радиатора.
5. Торцевым ключом на 8 откручиваем две гайки вязальной пластины.
6. Снимите пластину.
7. Снять электровентилятор с кожухом.
8. Приступаем к разборке электродвигателя. Ключом на 10 откручиваем три крепежные гайки и снимаем двигатель вместе с лопастями.
9. Отверткой повернем стопорную шайбу.
10. И снимаем.
11. Снимите крыльчатку.
12. Надид крыльчатка на новом моторе. Убедитесь, что штифт вала попал в канавку рабочего колеса.
13. Соберите сборку в обратном порядке.

Как заменить датчик температуры

Перед началом работ необходимо частично слить охлаждающую жидкость из блока цилиндров.

Что делать, если электровентилятор работает постоянно?

Иногда возникает другая проблема. Многих автолюбителей интересует, почему на ВАЗ 2114 постоянно работает вентилятор?

Возможны четыре причины неисправности:

1. произошло замыкание в электрочашках;
2. произошла поломка реле электровентилятора;
3. требуется замена термодатчика;
4. сломался электронный блок.

Чаще всего вентилятор начинает беспрерывно работать в результате замыкания проводов. Электрическая цепь остается во включенном состоянии независимо от сигналов термодатчика и реле.

Для устранения неисправности нужно прозвонить каждый провод и найти место проплавления. Иногда это заметно даже при визуальном осмотре.

Если транк не помогает определить неисправность, необходимо проверить и заменить реле вентилятора. Стоимость устройства невысока.Поэтому проще купить новое реле для диагностики и поставить взамен старого.

Если не помогает, значит нужно проверить работу термодатчика. Ведь именно он отвечает за включение и отключение электродвигателя вентилятора ВАЗ 2114.

При хорошей работе всех остальных элементов системы необходимо проверить электронный модуль. Это редко выходит из строя. Если проблема возникла все же в нем, необходимо выполнить полный сброс ошибок.Иногда помогает только полная перепрошивка. Не каждый способен на эту работу.
