Ваз 2115 предохранитель прикуривателя. Предохранитель прикуривателя ВАЗ 2115: расположение, замена и частые проблемы — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Где находится предохранитель прикуривателя на ВАЗ 2115. Как заменить перегоревший предохранитель прикуривателя. Почему часто перегорает предохранитель прикуривателя ВАЗ 2115. Какие проблемы могут возникнуть с прикуривателем.

Содержание

Расположение предохранителя прикуривателя ВАЗ 2115

Предохранитель прикуривателя на ВАЗ 2115 находится в монтажном блоке под капотом автомобиля. Чтобы получить к нему доступ, необходимо:

Открыть капот автомобиля
Найти монтажный блок возле аккумулятора со стороны водителя
Снять крышку монтажного блока, потянув за специальные защелки

Предохранитель прикуривателя обозначен на схеме как F7 и имеет номинал 30А. Он защищает цепь прикуривателя, а также некоторые другие потребители.

Как заменить предохранитель прикуривателя на ВАЗ 2115

Если прикуриватель перестал работать, первым делом стоит проверить его предохранитель. Для замены предохранителя прикуривателя выполните следующие действия:

Найдите перегоревший предохранитель F7 в монтажном блоке
Аккуратно извлеките его с помощью специального пинцета
Проверьте целостность предохранителя визуально или тестером
Если предохранитель перегорел, замените его на новый того же номинала (30А)
Установите новый предохранитель на место
Закройте крышку монтажного блока

После замены предохранителя проверьте работу прикуривателя. Если он по-прежнему не работает, причина может быть в другом.

Почему часто перегорает предохранитель прикуривателя ВАЗ 2115

Существует несколько основных причин, по которым может часто перегорать предохранитель прикуривателя на ВАЗ 2115:

Короткое замыкание в цепи прикуривателя из-за повреждения проводки
Неисправность самого прикуривателя или его гнезда
Подключение слишком мощных потребителей к прикуривателю
Неправильная установка магнитолы или другого оборудования
Попадание влаги в гнездо прикуривателя

Для устранения проблемы необходимо найти и устранить причину замыкания или перегрузки цепи. Просто менять предохранитель без выяснения причины нельзя.

Частые проблемы с прикуривателем ВАЗ 2115

Помимо перегорания предохранителя, с прикуривателем ВАЗ 2115 могут возникать и другие неисправности:

Не работает подсветка гнезда прикуривателя
Слабый контакт в гнезде прикуривателя
Оплавление контактов гнезда из-за перегрузки
Западание кнопки прикуривателя
Окисление контактов прикуривателя

В большинстве случаев эти проблемы решаются очисткой контактов или заменой неисправных элементов прикуривателя. При серьезных повреждениях может потребоваться замена всего узла прикуривателя.

Меры предосторожности при использовании прикуривателя

Чтобы избежать проблем с прикуривателем ВАЗ 2115, соблюдайте следующие рекомендации:

Не подключайте к прикуривателю устройства мощностью более 120-150 Вт

Не оставляйте подключенные приборы без присмотра надолго
Следите за чистотой гнезда прикуривателя
Не допускайте попадания жидкостей в гнездо
Используйте только исправные и подходящие по размеру штекеры

При бережном обращении прикуриватель ВАЗ 2115 прослужит долго без поломок и перегорания предохранителей.

Альтернативы прикуривателю в современных автомобилях

В современных автомобилях прикуриватель всё чаще заменяется на более функциональные элементы:

USB-порты для зарядки и подключения устройств
Розетки на 12В с защитными крышками
Беспроводные зарядные площадки для смартфонов
Мультимедийные системы с поддержкой Apple CarPlay и Android Auto

Эти решения более универсальны и безопасны, чем классический прикуриватель. Однако на ВАЗ 2115 прикуриватель остается основным способом подключения дополнительных устройств к бортовой сети.

Полезные советы по эксплуатации электрики ВАЗ 2115

Чтобы избежать проблем с электрооборудованием ВАЗ 2115, придерживайтесь следующих рекомендаций:

Регулярно проверяйте состояние предохранителей и проводки
Не перегружайте электросеть мощными потребителями
При установке дополнительного оборудования соблюдайте правила подключения
Следите за состоянием аккумулятора и генератора
При возникновении неисправностей обращайтесь к специалистам

Своевременное обслуживание электрооборудования поможет избежать серьезных поломок и обеспечит надежную работу всех систем автомобиля.

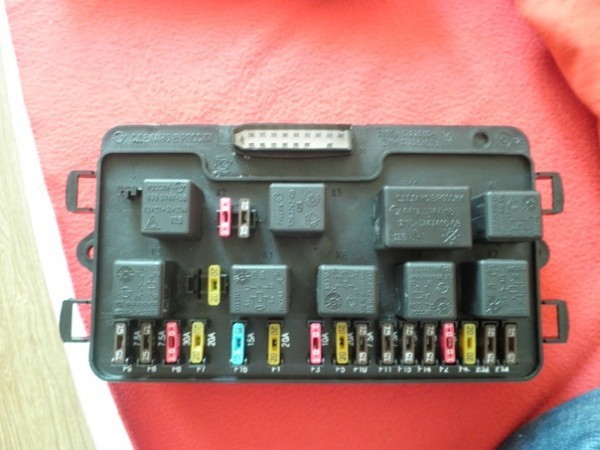

Блок предохранителей и реле ВАЗ 2113 2114 2115

Колодка	№ штекера	Цвет	Электрические цепи
Ш1	1	БГ	кнопки управления стеклоподъемников
	2	Г	выключатель зажигания (кл. 15/2)
	3	ГЧ	реле зажигания
	4	ЖГ	переключатель двигателя отопителя
	5	Р	выключатель зажигания (кл. 30)
	6	КР	выключатель зажигания (кл. 30/1), реле зажигания
	7	Р	блок управления блокировкой дверей
	8	П	выключатель зажигания (кл. 50)
Ш2	1	БГ	переключатель очистителя заднего стекла
	2	Г	переключатель указателей поворотов (правый)
	3	П	включатель стоп-сигналов
	4	БК	контрольная лампа целостности ламп
	5	ПЧ	включатель аварийной сигнализации
	6	ГБ	дверь левая передняя
	7	_—	резерв
	8	ЗЧ	контрольная лампа дальнего света
	9	_—	резерв
	10	ОЧ	включатель задних противотуманных огней
	11	ГП	контрольная лампа резерва топлива
	12	ПЧ	контрольная лампа уровня топлива
	13	БЧ	плафон освещения салона
	14	КГ	контрольная лампа ручного тормоза
	15	ГЧ	переключатель указателей поворотов (левый)
	16	_—	резерв
	17	Ч	масса » — «
Ш3	1	Ж	датчик скорости
	2	ЧП	включатель аварийной сигнализации
	3	ГК	переключатель указателей поворотов
	4	СБ	контрольная лампа уровня масла
	5	Ч	масса
	6	РБ	контрольная лампа уровня омывающей жидкости
	7	РЧ	контрольная лампа износа тормозных накладок
	8	З	выключатель наружного освещения
	9	ЖЗ	переключатель стеклоочистителя и омывателя стекла
	10	ПГ	патрон подключения переносной лампы
	11	ЖБ	переключатель стеклоочистителя и омывателя стекла
	12	РК	переключатель стеклоочистителя и омывателя стекла
	13	ЖП	переключатель наружного освещения
	14	Ж	контрольная лампа противотуманных фар
	15	_—	резерв
	16	СГ	указатель давления масла
	17	_—	резерв
	18	Р	переключатель стеклоочистителя и омывателя стекла
	19	СО	переключатель стеклоочистителя и омывателя стекла
	20	С	переключатель стеклоочистителя и омывателя стекла
	21	—	резерв
Ш4	1	ЗП	вкл. и контрольная лампа обогрева заднего стекла
	2	ГБ	переключатель света фар (дальний свет)
	3	ОГ	стеклоочиститель, комбинация приборов
	4	ЖП	включатель наружного освещения, переключатель стояночного света
	5	К	реостат освещения приборов
	6	—	резерв
	7	ЧБ	переключатель очистителя и омывателя ветрового стекла
	8	О	клемма Ш4 — 3
	9	СЧ	включатель звуковых сигналов
	10	Б	включатель стоп-сигналов
	11	_—	резерв
	12	СП	переключатель света фар (ближний свет)
	13	ЖП	подрулевой переключатель света
	14	—	резерв
	15	Б	выкл. очистителя фар
	16	РГ	контрольная лампа уровня тормозной жидкости
	17	ЗБ	указатель температуры охлаждающей жидкости
	18	КБ	контрольная лампа заряда аккумуляторной батареи
	19	С	включатель противотуманных фар
	20	ГО	контрольная лампа уровня охлаждающей жидкости
	21	КП	тахометр
Ш5	1	З	дальний свет (правый)
	2	ЗЧ	дальний свет (левый)
	3	СЧ	ближний свет (левый)
	4	ГП	стартер (кл. 50)
	5	Г	электровентилятор охлаждения радиатора
	6	С	ближний свет (правый)
Ш6	1	_—	резерв
	2	З	включатель света заднего хода
	3	ГЧ	указатель поворота (левый передний)
	4	—	резерв
	5	_—	резерв
	6	—	резерв
	7	З	реле очистителя фар, реле эл. двигателя омывателя фар
	8	Ж	габаритный огонь (правый передний)
	9	БЧ	выкл. подкапотной лампы
	10	ЖЧ	габаритный огонь (левый передний)
	11	Г	указатель поворота (правый передний)
	12	О	включатель света заднего хода
	13	РГ	датчик уровня тормозной жидкости
Ш7	1	_—	резерв
	2	ЖГ	эл. двигатель ф р очистителя
	3	Б	эл. двигатель фар очистителя
	4	—	резерв
	5	СБ	датчик уровня масла
	6	СЧ	звуковые сигналы
	7	С	датчик скор ости
	8	ЗБ	датчик температуры охлаждающей жидкости
	9	Ф	генератор (кл. 61)
	10	З	БУЭМ (кл.5)
	11	БЧ	включатель подкапотной лампы
	12	РБ	датчик уровня омывающей жидкости
	13	РЧ	датчик износа тормозных накладок
	14	СП	БУЭМ (кл.6)
	15	КП	катушка зажигания
	16	РЗ	датчик уровня охлаждающей жидкости
	17	СЧ	реле противотуманных фар
Ш8	1	ЖП	реле противотуманных фар
	2	ЖЧ	противотуманная фара (левая)
	3	Ж	противотуманная фара (правая)
	4	ГП	катушка зажигания, БУЭМ (кл.4)
	5	Р	генератор (кл. 30)
	6	Р	генератор (кл. 30)
	7	Р	реле стартера
	8	РЧ	реле противотуманных фар
Ш9	1	—	резерв
	2	Г	указатель поворота (правый задний и боковой)
	3	БГ	эл. двигатель очистителя заднего стекла
	4	ОЧ	задние противотуманные фонари
	5	СЧ	концевой выключатель задней двери
	6	ПЧ	концевой выключатель передней правой двери
	7	БЧ	плафон освещения салона
	8	КГ	выключатель контрольной лампы стояночного тормоза
	9	ГЧ	указатель поворота (левый задний и боковой)
	10	С	элементы обогрева заднего стекла
	11	С	фонарь освещения номерного знака
	12	ГБ	дверь передняя левая
	13	Б	плафон освещения салона
	14	П	стоп-сигналы
	15	Ж	габаритный огонь (правый задний)
	16	З	фонарь заднего хода
	17	ЖЧ	габаритный огонь (левый задний)
	18	ЖГ	очиститель заднего стекла
	19	С	элемент обогрева заднего стекла
Ш11	1	РБ	насос омывателя
	2	РЧ	клапан омыватель заднего стекла
	3	_—	резерв
	4	З	концевой выключатель карбюратора
	5	БЧ	подкапотная лампа
	6	СП	электро клапан карбюратора
	7	—	резерв
	8	К	подкапотная лампа
	9	Б	двигатель стеклоочистителя ветрового окна
	10	О	двигатель стеклоочистителя ветрового окна
	11	—	резерв
	12	СГ	датчик аварийного давления масла
	13	—	резерв
	14	Р	клапан омыватель ветрового стекла
	15	СО	двигатель стеклоочистителя
	16	С	двигатель стеклоочистителя
	17	—	резерв
	18	ЖБ	двигатель стеклоочистителя
	19	—	резерв

Предохранитель прикуривателя ВАЗ-2115: где находится

Автомобиль ВАЗ-2115 – достаточно популярное средство передвижения, детище отечественного автопрома. Поэтому в Сети нередко можно встретить вопросы от собственников этого автомобиля относительно некорректной работы прикуривателя.

Дело в том, что в современном мире прикуриватель в большинстве случаев используется вовсе не по назначению. Наиболее часто с его помощью заряжают разнообразные гаджеты. Проще говоря, прикуриватель теперь используется как источник питания в автомобиле. К сожалению, нередко бывает и так, что устройство перестает работать. Причин для этого существует достаточно большое количество. Но в первую очередь необходимо проверить предохранитель.

Многие считают, что если подсветка гнезда прикуривателя работает, значит, предохранитель цел. Но на самом деле подсветка запитана совершенно от другого устройства. Отсюда следует, что независимо от того, светится ли подсветка, предохранитель прикуривателя на ВАЗ-2115 следует проверить в первую очередь.

Читайте также: Какую помпу выбрать на ВАЗ-2115

Как заменить предохранитель прикуривателя на ВАЗ-2115

Для того чтобы заменить предохранитель прикуривателя, который перегорел, или же проверить его работоспособность, следует открыть крышку монтажного блока. На ней, кстати, расположены специальные символы, взглянув на которые, можно с легкостью определить нужный вам предохранитель.

Но тут существует небольшая проблема. Дело в том, что символа предохранителя на этой схеме нет. В связи с этим водителю либо мастеру, которому доверили ремонт, необходимо будет найти в монтажном блоке схему расположения предохранителей.

Именно тогда станет понятно, что данная электрическая цепь находится под защитой предохранителя F7(30А).

Но бывает и так, что при осмотре F7(30А) становится понятно, что он исправен. В таком случае предстоит проверить и еще один предохранитель – F4 (20А). Именно он с большой долей вероятности окажется перегоревшим.

Замена прикуривателя

Если же оба предохранителя оказались исправны, скорее всего, сам прикуриватель придется заменить.

Сделать это можно как самостоятельно, так и обратившись в сервисные центры. Но наши люди не привыкли платить деньги за то, что с легкостью можно сделать своими руками. Поэтому в сети Интернет много пособий, повествующих о том, как самостоятельно заменить прикуриватель на ВАЗ-2115.

Читайте также: Схема выхлопной системы ВАЗ-2115

Все, что потребуется для самостоятельной замены устройства, – это, конечно же, новый прикуриватель и отвертка. Далее действуют по такой схеме:

Отсоединяется провод клеммы «–» на аккумуляторной батарее.
На левой накладке центральной консоли панели приборов необходимо открутить все винты.
Снять накладку.
Колодку жгута проводов нужно отсоединить от прикуривателя.
Вытащить лампу, подсвечивающую пепельницу, причем вместе с колодкой жгута проводов и патроном.
Протолкнуть прикуриватель наружу, невзирая на сопротивление, оказываемое фиксаторами.
Вынуть предохранитель из центральной консоли.

Вынуть патрон предохранителя и лампу подсветки из корпуса.
Лампу прикуривателя вынуть из патрона.
Снять направляющую патрона лампы подсветки прикуривателя.
Взять новый прикуриватель и установить его в обратном порядке.

Читайте также: Где расположено реле бензонасоса ВАЗ-2115

Как видим, самостоятельно заменить прикуриватель на ВАЗ-2115 может даже новичок. Тем не менее если вы не уверены в своих силах, лучше всего обратиться к профессионалам своего дела.

Не работает прикуриватель на Ваз 2115

Гнездо прикуривателя ВАЗ-2115, в совремённых условиях эксплуатации автомобиля, водители в большинстве случаев используют не по его прямому назначению, а как розетку для подключения к нему, как к источнику питания, дополнительных устройств, которые сейчас в изобилии продаются в российских магазинах автомобильных запасных частей.

Но, те водители, которые не задумываются о последствиях таких действий, часто расплачиваются за это ремонтом, связанным с заменой гнезда прикуривателя или даже ремонтом монтажного блока.

Основная причина выхода из строя прикуривателя заключается в том, что штекера дополнительных устройств, особенно импортного производства, через которые они получают питание, хотя и незначительно, но всё же отличаются по диаметру и длине выступания центрального контакта, на который должен податься плюс от источника тока.

Если центральный контакт штекера слегка коротковат, то при его установки в гнездо прикуривателя происходит раздвигание усиков, закреплённых на плюсовом контакте гнезда прикуривателя. Это может привести к касанию этих усиков корпусу гнезда прикуривателя, к которому подсоединяется провод, идущий на «массу» автомобиля. В результате чего происходит короткое замыкание и предохранитель, защищающий эту электрическую цепь, перегорает.

Водитель, после включения света фар, видит, что подсветка гнезда прикуривателя работает и считает, что после его предыдущих действий, с электрической цепью прикуривателя ничего не произошло и пытается вновь подключить к этому гнезду дополнительное устройство, а оно отказывается работать. Первая мысль водителя о том, что это устройство вышло из строя. Но его вводит в заблуждение подсветка гнезда прикуривателя, которая запитана через другой предохранитель F10 (7,5 А), поэтому то, эта лампа и горит, хотя предохранитель прикуривателя уже перегорел.

Для замены перегоревшего предохранителя придётся открывать крышку монтажного блока, на которой есть символы, помогающие водителю быстро найти требующийся ему предохранитель. Но проблемы заключается в том, что символа прикуривателя на ней нет и водителю придётся искать схему расположения предохранителей в монтажном блоке, из которой станет ясно, что эту электрическую цепь защищает предохранитель F7(30А). Если при проверке этого предохранителя окажется, что он цел и невредим, то водителю необходимо будет посмотреть ещё один предохранитель F4 (20А), который, наверняка, окажется перегоревшим.

Вот его то и придётся заменить. А вот почему сгорел F4 а не F7, нужно спрашивать у автомобильных электриков.

Поделитесь статьей с друзьями:

Facebook

Twitter

Вконтакте

Одноклассники

Схема предохранителей ВАЗ 2115: разберётся даже ребёнок

О важности такого маленького компонента автомобильной электропроводки как предохранитель сказано немало. И в самом деле, мельчайшая деталь из легкоплавкого металла, расплавляющаяся и прерывающая цепь при превышении допустимых показателей, способна защитить автомобиль и от короткого замыкания, и от локальных скачков напряжения, и даже от возгорания. И к тому же разобраться в схеме предохранителей ВАЗ 2115 в самом деле может даже маленький ребёнок.

Что делает автолюбитель, если его любимый «железный конь» вдруг перестаёт отзываться на отдельные приказы. Стеклоочистители или электрические стеклоподъёмники вдруг перестали работать. Что делать? Менять моторчик, а, может быть, и весь элемент, так сказать, в комплексе? На самом деле, в первую очередь, следует проверить именно предохранители. Вполне может быть, что всё дело в запчасти, стоимость которой сравнима с билетом на городской рейсовый автобус.

Расположение реле и предохранителей в монтажном блоке: К1 – реле включения очистителей фар; К2 – реле-прерыватель указателей поворота и аварийной сигнализации; К3 – Реле стеклоочистителя; К4 – реле контроля исправности ламп; К5 – реле включения стеклоподъемников; К6 – реле включения звуковых сигналов; К7 – реле включения обогрева заднего стекла; К8 – реле включения дальнего света фар; К9 – реле включения ближнего света фар; F1-F20 – плавкие предохранители

Конечно, заменить предохранители занимает у профессионала всего пару минут. Однако до специалиста ещё нужно доехать. А если не работает зажигание? Заказывать эвакуатор? Расходы, расходы. А ведь зачастую достаточно проверить работоспособность отвечающих за тот или иной блок предохранителей и потратить те же пять минут на их замену. И ваш автомобиль снова будет как новенький, и визит на станцию технического обслуживания можно будет отложить до действительно серьёзных поломок.

Блок предохранителей в ВАЗ 2115 прячется под капотом, со стороны водителя. Открыв крышку (она крепится двумя простыми защёлками), вы получаете доступ к самим предохранителям и специальному пинцету, который хранится тут же, в монтажном блоке. Расшифровать обозначения реле и предохранителей, расположенных в монтажном блоке, очень просто, особенно – если под рукой схема. Реле обозначаются буквой «К», предохранители – буквой «F», номер позволяет определить зону ответственности данного предохранителя или реле; значение в «А» (амперах) означает предельный для данного предохранителя уровень напряжения. Так, рядом с предохранителем F2, отвечающим за поворотные указатели и работу аварийной сигнализации, указывается уровень 10А, то есть, именно такую нагрузку способен пережить предохранитель. Превышение напряжения выведет из строя предохранитель, но сохранит в целостности саму систему.

Схема электрооборудования автомобилей ВАЗ-2115-20 (левая половина): 1 – блок-фары; 2 – противотуманные фары; 3 – датчик температуры воздуха; 4 – электродвигатель вентилятора системы охлаждения двигателя; 5 – колодки, подключаемые к жгуту проводов системы зажигания; 6 – выключатель подкапотной лампы; 7 – колодка для подключения к звуковому сигналу однопроводного типа; 8 – звуковой сигнал; 9 – датчик уровня омывающей жидкости; 10 – датчики износа колодок передних тормозов; 11 – датчик уровня масла; 12 – генератор; 13 – подкапотная лампа; 14 – датчик указателя температуры охлаждающей жидкости; 15 – стартер; 16 – аккумулятор; 17 – реле включения противотуманных фар; 18 – датчик уровня охлаждающей жидкости; 19 – датчик уровня тормозной жидкости; 20 – выключатель света заднего хода; 21 – моторедуктор очистителя ветрового стекла; 22 – датчик контрольной лампы давления масла; 23 – колодка для подключения к электродвигателю омывателя заднего стекла; 24 – электродвигатель омывателя ветрового стекла; 25 – комбинация приборов; 26 – монтажный блок. Условная нумерация штекеров в колодках: А — колодки блок-фар; В — колодка электробензонасоса; С — колодки монтажного блока, выключателя зажигания, моторедуктора очистителя ветрового стекла; D — плафона освещения салона

С этой статьей так же читают:

2115, где находится, какой отвечает, идет

Автор Владислав Никитович На чтение 5 мин.

Установленное в автомобилях акустическое оборудование подключается к бортовой электрической сети через защитные приспособления. Сгоревший предохранитель магнитолы на ВАЗ-2114 приводит к обесточиванию других приборов. Владелец автомобиля должен знать основные неисправности головного аудиоустройства, вызывающие выход из строя плавкой вставки, а также способы ремонта. Эти знания помогут самостоятельно справиться с проблемой, возникшей в пути.

За что отвечает и где находится

В ВАЗ-2114 не использовалась штатная акустическая система с заводским головным устройством, поэтому магнитолы устанавливались дилерскими центрами или владельцами автомобиля самостоятельно. Для подачи питания используется наиболее близко расположенный элемент с повышенным энергопотреблением — прикуриватель. Защита цепи осуществляется отдельным предохранителем номиналом 20-30 А, который находится в монтажной коробке, размещенной в блоке под капотом транспортного средства.

Для доступа к плавким вставкам и реле следует открыть пластиковый защитный кожух, который удерживается 2 защелками. Предохранитель, отвечающий за магнитолу, располагается в левом ряду на третьей позиции снизу (на схемах обозначен как F7), эта точка установки касается только блока 2114-3722010-60. Элемент, рассчитанный на ток до 30 А, обеспечивает защиту не только прикуривателя и магнитолы, но и электродвигателей вентилятора отопителя и провода рулевой трапеции, а также плафона подсветки перчаточного ящика и реле запуска обогрева заднего стекла.

При использовании коммутационного блока 2114-3722010-18 предохранитель размещен на третьей позиции справа. В этом случае номинал вставки составляет 20 А, изделие защищает систему электрического обогрева заднего стекла, розетку для коммутации переносной лампы или иного оборудования и прикуриватель.

При одновременном включении всех потребителей и магнитолы через плавкую вставку идет чрезмерный ток, который приводит к разрушению токопроводящей нити.

Использовать вставку с увеличенным номиналом запрещается, поскольку повышение силы тока приводит к нагреву кабелей и штекеров, не рассчитанных на повышенную мощность. Нагретые элементы оплавляют пластиковый корпус монтажной коробки и изоляцию, что вызывает замыкание и выход из строя всей электросхемы автомобиля.

В автомобильных магнитолах имеется штатный дополнительный предохранитель, размещенный рядом с коммутационной колодкой. Номинал изделия составляет 5-15 А, зависит от мощности усилителя и дополнительного оснащения, включенного в аудиоустройство.

Неисправности и их устранение

Причиной отказа магнитолы в автомобиле является выход из строя предохранителя или нарушение контакта из-за подгорания или окисления контактов. Для замены плавкой вставки требуется открыть крышку распределительной коробки. Извлечение предохранителя из монтажного гнезда производится специальным пластиковым пинцетом, который хранится внутри коробки реле. Пинцет надевается на корпус плавкой вставки, затем элемент вытягивается аккуратным движением вверх. Запасные плавкие вставки хранятся в монтажном блоке в отдельных ячейках.

Если новый предохранитель выходит из строя сразу после попытки включения головного устройства или иных потребителей, подключенных к цепи, то причиной неисправности является короткое замыкание в конструкции изделий. Распространенным дефектом является разбалтывание гнезда прикуривателя или замыкание нагревательной спирали. Поврежденный элемент не ремонтируется, требуется установка нового прикуривателя совместно с гнездом.

В автомобилях ВАЗ-2115 встречается дефект, связанный с разрушением токопроводящих дорожек в монтажном блоке. Неисправность возникает в результате попадания влаги внутрь. Ремонт заключается в восстановлении цепи посредством напаивания дорожки, рекомендуется замена модуля на новый.

Одновременно следует проверить состояние каналов для стока воды и резиновых уплотнителей капота.

Причиной перегорания предохранителя может быть короткое замыкание, возникающее из-за обрыва кабеля или перетирания изоляции о металлические кромки кузова. Поиск места обрыва осуществляется визуально или при помощи тестовой лампочки (или мультиметра). Допускается временное соединение проводов скруткой, но затем требуется заменить участок шнура новым элементом. Если такая замена невозможна, то фрагмент кабеля фиксируется при помощи металлических коммутационных гильз, которые закрываются термоусадочной трубкой.

Для регулировки параметров магнитолы используются кнопки, под которые попадает грязь или влага. Из-за этого нарушается контакт, и оборудование перестает реагировать на нажатия клавиш. Ремонт заключается в просушке фронтальной панели или головного устройства в сборе. Для удаления грязи требуется разобрать панель и промыть контакты специальным раствором. При разрушении резиновой прокладки требуется установка нового элемента.

Возможно повреждение микропереключателя, который размещается на печатной плате, деталь меняется в сервисном центре.

Встроенный проигрыватель компакт-дисков оснащен прецизионным приводом с электронным управлением, который выходит из строя из-за загрязнения механизмов или окисления контактов. Восстановление работоспособности выполняется в мастерской, рекомендуется приобретение нового головного устройства.

При пропадании части изображения на дисплее также следует обратиться в сервисную мастерскую. Вышедшие из строя диоды подсветки можно заменить самостоятельно в домашних условиях при наличии паяльного оборудования и навыков ремонта электроники. Для проведения работ требуется демонтаж магнитолы и разборка фронтальной панели. Поврежденные элементы выпаиваются и заменяются на детали с идентичными цветовыми и электрическими характеристиками. При монтаже требуется учитывать полярность установки диодов.

Причиной ухудшения приема радиосигналов является поврежденный кабель, соединяющий антенну и головное устройство. Для восстановления работоспособности требуется заменить шнур, который проходит под пластиковыми обшивками салона и панелью потолка.

Схема, расположение и обозначения предохранителей и реле на ВАЗ 2113, 2114, 2115

Здравствуйте, сегодня мы покажем Вам схему и расположение предохранителей и реле на ВАЗ 2113, 2114, 2115, а так же расскажем о назначении каждого их них. Часто на автомобиле выходят из строя какие-то электроприборы, это может случится от скачков напряжения, например, если Вы заводили автомобиль от другой машины методом «прикуривания» или просто был скачок напряжения в бортовой сети, в любом случае сначала необходимо проверить предохранители и реле, ведь это самый просто и дешевый способ ремонта.

Блок предохранителей и реле находится под капотом у лобового стекла со стороны водителя. Открываем крышку монтажного блока и меняем нужный предохранитель или реле

Монтажный блок

Схема, расположение предохранителей и реле

Обозначения реле:

Реле №	За что отвечает:
К1	Включение и отключение очистителя фар
К2	Указатели поворотов и аварийная сигнализация
К3	Очиститель лобового стекла
К4	Реле работы лампы проверки ламп
К5	Включение и выключение электростеклоподъемников
К6	Включение и отключение сигнала
К7	Включение и отключение обогрева заднего стекла
К8	Дальний свет
К9	Ближний свет

Обозначения предохранителей:

Предохранитель№	Амперы	Назначение:
F1	10	Задние противотуманые фонари
F2	10	Указатель поворота и аварийная сигнализация
F3	7. 5	Освещение салона
F4	20	Обогрев заднего стекла Плафон освещения подкапотного пространства
F5	20	Звуковой сигнал Вентилятор радиатора
F6	30	Электростеклоподъемники
F7	30	Омыватель лобового стекла Прикуриватель
F8	7,5	Правая противотуманная фара
F9	7,5	Левая противотуманная фара
F10	7,5	Габариты Подкапотная лампа Освещение номера Освещение приборов
F11	7,5	Габарит правой стороны автомобиля
F12	7.5	Правая фара ближнего света
F13	7.5	Левая фара ближнего света
F14	7,5	Правая фара дальний
F15	7,5	Левая фара дальний
F16	15	Лампы на приборной панели
F17		Резервный
F18		Резервный
F19		Резервный
F20		Резервный

где находится, почему перегорает и как заменить на Форд Фокус, Приора, ВАЗ 2114 и Калина » АвтоНоватор

Прикуриватель автомобиля предназначен для обеспечения безопасности движения. Именно так принято трактовать возможность просто, не отвлекаясь от ситуации на дороге, поджечь сигарету, действуя одной рукой и не затрачивая большого количества времени. Устройство находится в основном поле зрения водителя и требует одного движения для запуска нагрева. Это позволяет исключить поиски зажигалки по карманам, отвлекающие водителя и создающие серьёзную опасность для участников дорожного движения.

Со временем гнездо прикуривателя стали использовать для подключения к бортовой сети приборов потребления. Различная нагрузка и длительность работы этих устройств нередко приводят к перегоранию предохранителя. Его замена не представляет никакой сложности, но надо знать точно — какой предохранитель отвечает за прикуриватель, и где он находится.

Какой предохранитель отвечает за прикуриватель

Автомобильный плавкий предохранитель (ПП) представляет собой деталь с двумя контактами, соединёнными проводом. При увеличении силы тока свыше номинального значения он сильно нагревается и плавится, прекращая соединение потребителя с бортовой сетью. Принцип работы у всех ПП одинаков, несколько отличается лишь внешний вид. Большинство имеет ножевую конструкцию, как на картинке.

В электрической цепи предохранитель является наиболее уязвимым элементом, выходящим из строя при превышении определённой силы тока, разрывая цепь

Разница между ПП состоит в размерах и номинальной силе тока, которая может составлять от 1 до 100 А, но не по порядку. Для более уверенной ориентации и исключения ошибок принято отличать предохранители по цвету.

Таблица зависимости цвета предохранителя от номинала в Амперах

Это интересно! У некоторых производителей принята собственная схема цветовой дифференциации ПП, отличающаяся от общепринятой оттенком окраски, поэтому перед заменой или установкой необходимо уточнить это в руководстве пользователя.

Существуют разные типоразмеры ПП:

Mini
Medium
Maxi
JCase (картридж)
PAL (картридж)
ANL и т. д.

Это важно! Замена одного типа предохранителя на другой невозможна, так как форма гнезда этого не допустит.

Почему перегорает

Выход предохранителя из строя обусловлен единственной причиной — сила тока превысила расчётное значение, из-за чего плавкий элемент нагрелся слишком сильно и расплавился, размыкая тем самым электрическую цепь. На практике такая ситуация возникает из-за применения несоответствующих техническим параметрам бортовой сети или некачественных устройств, требующих высокого значения силы тока, превышающих номинал ПП. Имеет значение и время работы, так как рабочий цикл прикуривателя составляет около 10 секунд, а пользование тем же пылесосом может затянуться на час и более. Поэтому необходимо взять себе за правило: использование неизвестных или некачественных устройств, подключаемых к гнезду, несёт потенциальную угрозу для предохранителя.

Даже если технические характеристики прибора вполне подходят к параметрам бортовой сети, существует возможность перегрузки и выхода предохранителя из строя. Большинство проблем возникает из-за нагревательных устройств типа электрочайника или кружки-кипятильника, требующих большой мощности в течение довольно длительного времени. Также много нареканий у пользователей возникает к видеорегистраторам или приборам, изготовленным неизвестными (чаще всего, китайскими) производителями. Сила тока, потребляемого подобными приборами, превышает предел возможностей предохранителя, отчего он также перегорает.

Это важно! Нельзя пытаться установить предохранитель большего номинала, так как это может вызвать возгорание проводки и даже всего автомобиля. Кроме того, ни в коем случае не следует устанавливать «жучки», являющиеся одной из наиболее частых причин пожара в автомобилях.

Где находится предохранитель прикуривателя

ПП прикуривателя расположен в соответствующем блоке. С точки зрения конструкции, это узел, в котором собраны все ПП разных линий и систем автомобиля. Внешне блок представляет собой пластиковую коробку — отсек, расположенный в разных участках автомобиля:

В моторном отсеке (обычно, в глубине неподалёку от лобового стекла).
В салоне, под приборной панелью, за обшивкой.
Под вещевым ящиком (точнее, за ним).
В багажнике (на некоторых типах иномарок).

На старых отечественных авто имелась обычная продолговатая колодка, но современные модели, оснащённые множеством систем, бортовым компьютером, стеклоподъёмниками и прочими функциями, нуждаются в более вместительной ёмкости под ПП.

Как найти

Распознать предохранитель прикуривателя внешне невозможно, так как он не отличается от других. Как вариант, можно сразу отбросить все мало- или высокоамперные устройства, ПП от прикуривателя обычно устанавливается на 10 или 15 А (т.е. красный или синий). На крышке блока предохранителей некоторых марок автомобилей находится схема расположения ПП, на которой указана принадлежность к той или иной цепи. Интересующий нас элемент может быть обозначен как «SIG» или иным образом. Если на крышке ничего разобрать не удаётся (а это вполне вероятно), то единственный рабочий вариант — использование инструкции, в которой всё указано и расписано подробно. Можно попытаться определить нужный ПП методом прозвона с помощью пробника или тестера, но этот способ слишком долгий и не дающий гарантию положительного результата.

Где расположен у различных автомобилей

Наиболее точный ответ на этот вопрос можно получить только в инструкции к данному авто. Производители постоянно совершенствуют конструкцию, вносят изменения в порядок размещения элементов, руководствуясь собственными соображениями. Однако, принципиальных отличий от стандартных точек установки ПП не наблюдается, поэтому можно с достаточной долей уверенности утверждать, в каких местах они расположены. Рассмотрим, где находится предохранитель прикуривателя у различных марок и моделей автомобилей:

ВАЗ 2108 и 2109

На этих машинах блок предохранителей находится в моторном отсеке, с левой стороны (если находиться лицом к капоту), возле лобового стекла.

Существует два вида блоков: старого и нового образца. На старых ПП прикуривателя может быть установлен под номерами 7 или 12, на новых блоках он располагается на позициях F4 или, реже, F10.

На ВАЗ 2108 и 2109 предохранитель расположен на позиции F4

Разница в месте установки создаёт некоторое неудобство, так как приходится отыскивать нужный элемент методом эксперимента, но вариантов немного, поэтому длительных поисков производить не нужно.

ВАЗ 2110, 2111 и 2112

ПП прикуривателя в монтажном блоке этих моделей установлен на позиции F18.

Искомая позиция предохранителя прикуривателя на ВАЗ 2110 находится под номером F18

Номинал элемента составляет 25 А, что позволяет без опасения подключать довольно мощные приборы. Сам монтажный блок устанавливается слева от рулевой колонки, в нижней части приборной панели. На этих моделях авто имеется и дополнительный блок реле и предохранителей, размещённый справа под приборной панелью, но в данном случае лезть туда не нужно.

ВАЗ 2113, 2114 и 2115

Основные предохранители на этих автомобилях размещены в монтажном блоке, который устанавливается в моторном отсеке рядом с аккумулятором. Существует и другой вариант размещения блока, когда его устанавливают в салоне под приборным щитком, но такое расположение встречается редко. Практически все ПП имеют распространённый ножевой тип. Схема расположения предохранителей имеется на внутренней стороне крышки блока ПП, что значительно облегчает поиск нужного элемента. Обычно ПП прикуривателя устанавливается на позиции F7.

Лада Приора

Монтажный блок автомобиля Лада Приора находится в салоне, под приборной панелью с левой стороны. Он закрыт крышкой, сняв которую получаем доступ к ПП. Предохранитель прикуривателя у Приоры и Приоры 2 расположен под одной позицией — F13, что несколько упрощает поиск.

У Лады Приора предохранитель прикуривателя рассчитан на номинальный ток в 15 А

Номинал элемента невысок, всего 15 А, что отчасти объясняется адресным назначением элемента — ПП отвечает только за прикуриватель, никаких сопутствующих элементов, создающих дополнительную нагрузку, в его цепи не имеется.

Лада Калина

Монтажный блок реле и предохранителей Лады Калины установлен с левой стороны приборной панели, за панелью управления внешним освещением. Существует два варианта конструкции блока, рассчитанных на 26 или 31 предохранитель. Для обоих вариантов размещение ПП прикуривателя неизменно — он находится на позиции F20.

Лада Гранта

Монтажный блок ПП на Гранте находится внутри салона и установлен с левой стороны на панели приборов. На крышке блока с обратной стороны имеется схема, содержащая номера предохранителей. Это позволяет ускорить поиск и снизить вероятность ошибки. Предохранитель прикуривателя размещается под номером F20, так же, как и у Лады Калины. Номинал элемента — 15 А, что заставляет осторожнее пользоваться гнездом и стараться не присоединять мощные приборы. Это важно, так как ПП отвечает ещё и за звуковой сигнал, замок багажника и диагностический разъём, поэтому выход из строя автоматически прекратит функции указанных узлов.

Форд Фокус

Монтажные блоки автомобилей Ford Focus находятся в разных местах, в зависимости от модификации. Для Форд Фокус 1 точка установки блока ПП — в салоне, под рулевой колонкой слева. У второго и третьего поколения блок находится под капотом: если стоять лицом к переду машины, он справа с краю, ближе к лобовому стеклу. Схема размещения предохранителя нанесена на обратную сторону крышки блока. ПП прикуривателя имеет номер 109, его номинал составляет 20 А.

Общий вид внутреннего блока плавких предохранителей автомобиля Ford Focus

Рено Логан

Монтажный блок предохранителей Renault Logan располагается внутри салона, с боковой (торцевой) стороны панели приборов у места водителя. На Рено Логан 2 расположение блока изменено: он установлен в моторном отсеке рядом с аккумулятором. Отличаются и позиции установки предохранителей прикуривателя — на Renault Logan это F38, а на Renault Logan 2 — F33. Номинал элемента относительно низок — всего 10 А на первом поколении и 15 на рестайлинге, что заставляет быть осторожнее с присоединяемыми приборами.

У Renault Logan I предохранитель прикуривателя расположен на позиции F38

Фольксваген Поло

Автомобили Volkswagen Polo имеют несколько вариантов размещения монтажного блока предохранителей. В зависимости от модели он может находиться:

Под капотом (2 блока А и С).
В салоне под рулевой колонкой, встроенный в панель приборов (блок В).

Различаются и позиции, под которыми располагается ПП прикуривателя:

VW Polo — BS42 (15 А)
VW Polo 3 — F22.
VW Polo 4 — F49.
VW Polo 5 — F42.

Такие различия обусловлены гибкой системой производства в Германии, позволяющей оперативно изменять конструкцию, улучшать определённые параметры и характеристики автомобилей. Номинал предохранителей у всех моделей 15 А, кроме Фольксваген Поло 3 — 10 А.

Шевроле Круз

Монтажный блок Chevrolet Cruze размещён под капотом, с правой стороны у самого края ниши (если стоять лицом к лобовому стеклу автомобиля).

Жёлтый предохранитель №6, рассчитанный на ток в 20 А, отвечает за прикуриватель в Шевроле Круз

Схема расположения предохранителей находится на внутренней стороне крышки, поэтому отыскать нужный элемент не составляет особого труда. ПП прикуривателя находится под № 6, а его номинал составляет 20 А.

Опель Астра

Монтажный блок автомобиля находится под капотом справа, в салоне или багажнике. На Opel Astra имеется три блока, но интересующий нас расположен в салоне (модели F или J) или в багажнике (модель H). Предохранители располагаются на позициях F20 (F), №6 (J) или №29 на модели H. Номинал составляет 15 или 20 А, в зависимости от модели автомобиля.

Субару Форестер

Монтажный блок расположен в моторном отсеке справа (или слева по ходу автомобиля). Это голубая пластиковая коробка. Предохранитель прикуривателя находится на позиции F4, номинал его составляет 15 А.

У Subaru Forester предохранитель прикуривателя находится под номером 4

Как заменить своими руками

Запасные предохранители надо обязательно иметь с собой. Это расходники, которые могут выйти из строя в любой момент, и к этому надо быть готовым. Замену предохранителя необходимо производить при выключенном зажигании, а с аккумулятора надо отсоединить клемму «минус». Отрывается монтажный блок, перегоревший предохранитель извлекается с помощью специального пинцета.

Для замены предохранителей рекомендуется использовать заводской пинцет, расположенный на крышке монтажного блока

Если его под рукой не оказалось (хотя по умолчанию такой пинцет закреплён на крышке монтажного блока с внутренней стороны), можно обойтись пассатижами. Вышедший из строя элемент можно менять только на аналогичный. Никаких скрепок, проволочек («жучков») и монеток допускать нельзя, так как это может вызвать пожар и потерю автомобиля. Если ПП расплавился и не извлекается, его нельзя дёргать. Аккуратно раскачивая, элемент понемногу извлекается из гнезда. При необходимости можно поддеть его тонкой отвёрткой или кончиком ножа. Выламывать пассатижами не рекомендуется, поскольку можно испортить гнездо, что в полевых условиях создаст большие проблемы.

Подобные «жучки» могут привести к самым ужасающим последствиям как для транспортного средства, так и для участников дорожного движения

Определить местонахождение и заменить предохранитель прикуривателя не является существенной проблемой. Необходимо соблюдать некоторые правила и порядок действий, но, в целом, вопрос не составляет принципиальной сложности. Намного важнее выяснить причину выхода ПП из строя, определить прибор, создавший чрезмерную нагрузку на бортовую сеть. От использования такого оборудования следует отказаться, поскольку однажды из-за него можно оказаться в сложной ситуации. Следствием использования неподходящих приборов может стать возгорание машины, когда за несколько минут она превращается в кучу обожжённого металла. Исключить эти случаи можно только заранее, внимательно относясь к режиму функционирования дополнительных элементов.

Оцените статью: Поделитесь с друзьями!

Обсуждения закрыты для данной страницы

Прикуриватель работает на ваз.

Перестал работать прикуриватель в машине

Розетка прикуривателя ВАЗ-2115, в современных условиях эксплуатации автомобиля водители в большинстве случаев используют ее не по прямому назначению, а как розетку для подключения к ней, как к источнику питания, дополнительных устройств, которые сейчас в изобилии продаются в российских магазинах автозапчастей … Но те водители, которые не задумываются о последствиях таких действий, часто расплачиваются за это ремонтом, связанным с заменой гнезда прикуривателя или даже ремонтом монтажного блока.

Основная причина выхода из строя прикуривателя заключается в том, что вилки дополнительных устройств, особенно импортных, через которые они получают питание, хоть и незначительно, но все же отличаются диаметром и длиной выступа центрального контакта, на который подается питание. плюс от текущего источника должен быть поставлен.

Если центральный контакт вилки немного укорочен, то при вставке вилки в гнездо прикуривателя антенны, прикрепленные к положительному контакту гнезда прикуривателя, расходятся.Это может привести к тому, что эти усики коснутся корпуса гнезда прикуривателя, к которому подключен провод, идущий на массу автомобиля. В результате происходит короткое замыкание и перегорает предохранитель, защищающий эту электрическую цепь.

Водитель после включения фар видит, что подсветка гнезда прикуривателя исправна и считает, что после его предыдущих действий с электрической цепью прикуривателя ничего не произошло и пытается повторно подключить к этой розетке дополнительное устройство, но он отказывается работать.Первая мысль водителя — вышло из строя данное устройство. Но его вводит в заблуждение подсветка гнезда прикуривателя, который запитан через другой предохранитель F10 (7,5 А), следовательно, эта лампа горит, хотя предохранитель прикуривателя уже перегорел.

Для замены перегоревшего предохранителя необходимо открыть крышку монтажного блока, на которой есть символы, помогающие водителю быстро найти нужный ему предохранитель. Но проблема в том, что на нем нет символа прикуривателя и водителю придется искать схему расположения предохранителей в монтажном блоке, из чего станет понятно, что эта электрическая цепь защищена предохранителем F7 (30А).Если при проверке этого предохранителя окажется, что он цел и невредим, то водителю нужно будет посмотреть на другой предохранитель F4 (20А), который, скорее всего, перегорел. Так что вам придется его заменить. Но почему сгорел F4, а не F7, нужно спросить у автоэлектриков.

Это устройство редко используется в автомобиле по прямому назначению, для прикуривания сигарет. Однако он популярен даже у некурящих водителей. Другими устройствами можно управлять от розетки прикуривателя. Чаще всего подключается розетка:

видеорегистратор для обнаружения движения;
вентилятор;
дополнительный power bank для питания телефона, планшета или ноутбука, зарядное устройство для этих устройств;
;
компрессор для накачивания шин.

Поэтому выход из строя детали или предохранителя чреват массой неудобств для владельца автомата. О том, почему в модели ВАЗ 2110 не работает прикуриватель, как это проверить, выяснить причину поломки и провести ремонт — читайте в статье.

Схема прикуривателя ВАЗ 2110

Питание устройства осуществляется через жгут проводов автомобиля. Схема подключения прикуривателя ВАЗ 2110 представлена на фото.Распиновка устройства выглядит так: к устройству идут три провода — два положительных и один отрицательный.

Красный, плюс — подключен к аккумулятору прикуривателя через предохранитель F18. Ток в цепи составляет 25 ампер, и при превышении этого параметра происходит сгорание защитного элемента.
Желтый. Плюсовой провод отвечающий за лампу прикуривателя.
Черный, минус. Доходит до корпуса прикуривателя, а другим концом идет масса, подаваемая через кузов автомобиля.

Как работает прибор

Конструкция устройства на ВАЗ 2110 проста. Внутри металлического патрона находится нихромовая спираль, способная нагреваться, и лампа подсветки. Картридж вставляется в гнезда прикуривателя, расположенные в разных частях салона. При нажатии на ручку контакты замыкаются, в результате чего спираль начинает нагреваться. После того, как нагрев достигнет максимальной точки, срабатывает тепловое реле, и устройство возвращается в исходное положение.

Прикуриватель ВАЗ 2110 не работает: причины

Со временем любая деталь может выйти из строя. Перед тем, как поменять его на новый или отремонтировать своими руками, следует разобраться в причинах, по которым не работает прикуриватель ВАЗ 2110 или лампа его подсветки. Список наиболее частых неисправностей с решениями представлен ниже.

Перегорел предохранитель

Одна из частых неисправностей прикуривателя — израсходованный защитный элемент.Ток цепи для нормальной работы предохранителя не должен превышать 25 ампер. Такой предохранитель находится в монтажном блоке.

При подключении одного или нескольких мощных устройств к розетке прикуривателя этот параметр может превысить указанное значение и сгореть. Параллельно вместе с предохранителем перестанут работать лампа подсветки перчаточного ящика и вентилятор отопителя. Для ремонта нужно открыть капот, где находится монтажный блок, проверить предохранитель на исправность и заменить элемент с номером F18.

Залезаем в центральную консоль

Еще одна причина, по которой не работает прикуриватель ВАЗ, — плохие контакты проводки или ходячее короткое замыкание. Если предохранитель начинает часто перегорать и его приходится менять, это тоже косвенный признак такой поломки.

Вам нужно будет снять панель облицовки и проверить сохранность контактов и проводов прикуривателя. Здесь нужно проверить трехконтактный соединительный разъем. Убедитесь, что соединение плотное.Затем нужно посмотреть на сохранность проводов. Не должно быть перегоревшей обмотки или перегибов, обрывов цепи, которые сработают предохранитель.

Проверить проводку и контакты прикуривателя

Причина, по которой прибор перестал работать, — появление окислов или ржавчины. Внутри прикуривателя есть контакты, которые со временем могут окисляться или разъедать. Из-за неплотного контакта устройство не будет работать правильно. В этом случае замена прикуривателя не требуется.Достаточно вытащить прибор, почистить и загнуть металлические усики контактов.

Возможное выгорание змеевика

Внутри прикуривателя ВАЗ 2110 находится металлический элемент, который может выйти из строя с возрастом или из-за повышенной нагрузки. Если перегорела катушка и перегорел предохранитель, то ремонт проводится только установкой новой детали.

Замена прикуривателя ВАЗ 2110

Для проведения работ потребуется запастись подходящим инструментом.Вам понадобится:

набор отверток;
паяльная лампа с припоем;
перчатки защитные;
мультитестер или лампа на 12 вольт;
изолента.

Перед тем, как поменять нерабочий прикуриватель ВАЗ 2110, нужно купить исправную деталь. Возможны разные варианты машины. Стандартное длинное устройство имеет ряд недостатков: плохие контакты, некрасивый внешний вид.

Поэтому водители предпочитают короткие евро модели.Их цена колеблется в пределах 400-800 рублей в зависимости от производителя. Желательно выбирать оригинальную деталь. Установить такой прикуриватель своими руками несложно — подробная инструкция показана на видео.

Как правильно вынуть прикуриватель на ВАЗ 2110

Процесс разборки выглядит следующим образом:

Открываем капот, снимаем минусовую клемму с автомобильного аккумулятора. Это обесточит систему, исключит возможность короткого замыкания при ремонте.
Необходимо демонтировать пластиковую накладку на центральной консоли. Для этого откручиваем болты крепления.
После получаем доступ к колодкам с проводкой. Отсоедините трехконтактную контактную микросхему автомобильного прикуривателя.
Демонтировать накладку под стояночный тормоз, получив доступ к болтам крепления тоннеля.
Откручиваем их, потом снимаем пластиковую крышку.
Вытяните гнездо прикуривателя, чтобы его разобрать. Для этого потребуется затянуть защелки и аккуратно извлечь металлический картридж.

Снятие гнезда прикуривателя

Аналогично проводится демонтаж сиденья.

Обесточиваем систему снятием минусовой клеммы с АКБ.
Необходимо разобрать боковую крышку, чтобы отсоединить микросхему проводки.
Снимите крышку коробки передач и туннель стояночного тормоза.
Сгибаем пластиковый экран так, чтобы поддеть крепежные ножки.
Снимаем гнездо прикуривателя через отверстие с колодкой проводов.
Осматриваем устройство и приступаем к замене.

Ремонт сломанного прикуривателя

Иногда замена не требуется. В некоторых ситуациях это можно сделать самостоятельно. Внутри самого прикуривателя находится небольшая пластинка из слюды. Это полупроводник, который часто выходит из строя. Его надо удалить. После этого стоит собрать устройство, а затем проверить исправность его работы.

Часто нужно просто обработать окисленные контакты или припаять незакрепленные провода.

Инструкции по замене лампы подсветки

Если вам необходимо провести эту процедуру, то действовать следует по определенной схеме.

Выключаем зажигание, после чего снимаем провода с АКБ.
Чтобы добраться до лампы, демонтируем пластиковую накладку внутри кабины.
Отсоединить крышку коробки передач и стояночного тормоза.
Вытаскиваем автомобильный прикуриватель вместе с подсветкой.
Сожмите экран, чтобы удалить металлические усики.
Поворачиваем их на 90 градусов, а затем снимаем лампу с сиденья.
Устанавливаем новый элемент, после чего проводим сборку. При подключении стоит использовать лампы А 12-4.

Подробное видео, как снять прибор модели ВАЗ 2110 своими руками, представлено выше.

Как подключить прикуриватель на ВАЗ 2110

После установки нового устройства необходимо его собрать.Процесс выглядит следующим образом.

Установите прикуриватель на место.
Монтируем обратно крышку рычага КПП и стояночного тормоза.
Осуществляем подключение трехконтактного разъема.
Закручиваем болты облицовки передней панели.
Подаем питание в сеть.
Проверяем исправность связи и работоспособность устройства.

Стоит ли сделать дополнительный прикуриватель?

Многие водители устанавливают на автомобиль вторую розетку.Это увеличит количество потенциально подключенных устройств. Но нужно помнить, что электрическая система будет испытывать большие нагрузки и может перегореть предохранитель. Поэтому важно правильно подключить все провода.

Необходимо подключить новый разъем через предохранитель во избежание оплавления проводов. Вам нужно будет вырезать отдельное отверстие в салоне или багажнике. Альтернативой этому методу является покупка разветвителя, который подключается к стандартному разъему.

Как подключить прибор к прикуривателю без вилки

Иногда с подобными проблемами сталкивается водитель.Например, подключение видеорегистратора не всегда возможно из-за отсутствия вилки. Поэтому есть возможность подключения к сети напрямую через лампу внутреннего освещения. Это решение позволит избежать свисания проводов. Сделать это несложно, ведь на лампу также подаются необходимые 12 вольт. Видео по этому поводу ниже.

Видео о поломке прикуривателя

Ни для кого не секрет, что за последние годы функции прикуривателя в автомобиле кардинально изменились.Если раньше это было вместо спичек или зажигалки, то теперь это незаменимый атрибут в жизни каждого автовладельца. С помощью прикуривателя, а точнее его розетки, можно подзарядить мобильный телефон, подключить множество автомобильных аксессуаров, которые напрямую зависят от электричества. Поломка прикуривателя в автомобиле — довольно частая и важная проблема для комфортной эксплуатации транспортного средства.

Функции

В современном обществе важен не столько прикуриватель, сколько его розетка.Именно в это отверстие вставляются другие электроприборы, без которых многим автомобилистам просто не обойтись. Говоря простым языком, розетка — это так называемая розетка, только не в доме, а в машине. С его помощью можно заряжать мобильный телефон, подключать навигаторы и радары, а также пользоваться мобильной автомойкой. С каждым годом рынок пополняется все новыми и разнообразными автомобильными аксессуарами и гаджетами, работающими на электричестве.

Прикуриватель — это простое устройство, но даже при его эксплуатации могут возникать инциденты и сбои.В этой статье описаны все возможные варианты неисправности прикуривателя, а также способы устранения неисправностей для разных марок автомобилей.

Принцип работы

Внешне он похож на металлический картридж с пластиковой кнопкой с изображением сигареты на ней. Внутри картриджа при использовании нагревается нихромовая спираль, от которой происходит процесс зажигания. Плюс питается «жалом» заглушек, входящих в розетки приборов. После нагрева змеевика до определенной температуры срабатывает термостат, и кнопка возвращается в исходное положение.Предохранитель на 10 А используется для защиты прикуривателя. Все предохранители расположены в блоке, который может располагаться под торпедой, сиденьем и даже в багажнике. Расположение блока предохранителей зависит от марки автомобиля.

Важно! К розетке прикуривателя подключаются приборы с напряжением 12 вольт. Именно поэтому не стоит подключать их к более мощному напряжению — это грозит коротким замыканием в цепи освещения.

Расположение прикуривателя можно менять. В большинстве автомобилей он расположен под автомагнитолой. Для удобства использования есть возможность перенести расположение прикуривателя или установить дополнительную розетку. В новых марках автомобилей с завода предусмотрено несколько прикуривателей.

Причины поломки

перегоревший предохранитель;
прогоревший патрон прикуривателя;
обрыв проводки.

Чаще всего люди сталкиваются с проблемой перегоревшего предохранителя.Это происшествие происходит как с отечественными автомобилями, так и с иномарками. Чаще всего виноваты автомобильные гаджеты. Работа прикуривателя рассчитана на определенную мощность, и очень часто автовладельцы подключают в отверстие устройства, превышающие допустимое значение, что вызывает перегорание предохранителя.

Решение довольно простое — заменить перегоревший предохранитель и продолжать использовать разъем только для слаботочных устройств. Подключайте мощные устройства напрямую к аккумулятору. Хотя это неудобно, а иногда и не так просто, но гораздо безопаснее и эффективнее.

Совет! Если вы часто используете мощные устройства, а подключаться к аккумулятору нет времени, то можно вынести дополнительный разъем с розеткой, которая подключается напрямую к нему.

Еще одна причина, по которой не работает прикуриватель, — это короткое замыкание в гнезде прибора. Это случается, когда в гнездо вставлены незакрепленные или нестандартные штекеры. Также не стоит устанавливать более мощные предохранители — это обязательно приведет к короткому замыканию.Если все же такая беда с вами случилась, то единственно правильное решение проблемы — замена гнезда.

Если причина поломки не в перегоревшем предохранителе или розетке, то стоит проверить проводку прикуривателя на целостность. Возможно, нет тока из-за припаянного провода. Его следует припаять и проверить все разъемы — они должны быть плотно вставлены.

Каждый второй водитель хоть раз в жизни задавался вопросом, почему перестал работать прикуриватель. Поэтому вопрос самостоятельного ремонта поломки очень актуален.

Пошаговый ремонт своими руками

Если вы решили для себя разобраться, почему не работает прикуриватель и устранить поломку вашего автомобиля, то ниже инструкция по ремонту.

Для этого понадобятся: перчатки

;
новый предохранитель; Паяльник
;
набор отверток;
пинцет.

Совет! Не всегда обязательно идти в автосервис.Если вы хоть немного знаете о своей машине, то с помощью подсказок вы сможете разобраться, почему в машине не работает та или иная деталь.

Порядок действий:

Первое, что нужно сделать, это обесточить автомобиль, чтобы избежать короткого замыкания. Для этого с АКБ снимается минусовая клемма;
Часто прикуриватель располагается на центральной консоли. Сдвиньте водительское сиденье, чтобы приблизиться к неработающему устройству;
С помощью фонарика осмотрите розетку прибора на предмет наличия посторонних предметов.Если есть, то извлеките их из гнезда пинцетом;
Если прибор не работает, то первым делом нужно проверить предохранитель. Из-за его перегорания на устройство перестает поступать ток. Операционная книга поможет вам в поиске. При необходимости замените его и еще раз проверьте, работает ли устройство;
Если проблема не устраняется, извлеките прикуриватель плоскогубцами. Обычно он сидит плотно, поэтому нужно приложить немного усилий, но делать все аккуратно и не резко, чтобы не повредить лицевую панель и провода;
обратите внимание на внешний вид устройства.На нем не должно быть темных отложений. Проверить провода на целостность, все разъемы должны плотно прилегать;
Если вы обнаружите припаянный провод, то припаяйте их паяльником и не забывайте о хорошей изоляции;
затем соберите устройство и проверьте, работает ли оно.

Другие проблемы в работе

К сожалению, есть ряд других причин, по которым не работает прикуриватель в машине. Все они разные и у каждой автомобильной марки может быть своя.

Многие владельцы Dodge Caliber тоже сталкиваются с проблемой сломанного прикуривателя. Чаще всего устройство выходит из строя, пока в нем работает другое устройство, и из панели начинает выходить дым. Это происходит из-за перенапряжения, которое выдают более мощные устройства, подключенные к разъему. В этой модели такая поломка может привести к проблемам в работе других устройств, так как сгоревший провод находится в общей жгуте других. Самостоятельно справиться с решением этой поломки не удастся, ведь придется снимать всю переднюю консоль.Такое повреждение может повториться, поэтому лучше всего установить предохранитель в сам прикуриватель.

На отечественных марках автомобилей часто возникают инциденты в работе прикуривателя. Конечно, чаще всего перегорают предохранители из-за неправильного использования разъема устройства. Проверить, почему не работает прикуриватель на ВАЗ 2110, довольно просто. Включите вентилятор печки — если он не работает, то причина в предохранителе F18. Дело в том, что эти два устройства работают от одного предохранителя и его перегорание приводит к выходу из строя сразу двух устройств.Для его замены не нужно лезть под капот, он находится слева от руля в блоке предохранителей. Однако если вентилятор исправен, то не стоит сразу грешить на проводку. Необходимо проверить предохранитель, который обозначен как F6. Мало кто знает, но это тоже влияет на работу устройства и, возможно, причина именно в его выгорании.

Outcome

Безусловно, роль прикуривателя стала играть важную роль в жизни многих автомобилистов.Бывает, что, перебрав все возможные варианты поломок устройства, выясняется, что причина кроется в незакрепленных усиках, которые находятся в гнезде. Из-за этого прикуриватель не фиксируется и перестает работать. Антенны после длительного и частого использования «изнашиваются», и на все устройства, которые вставлены в отверстие, не течет ток. Вы можете исправить эту проблему своими руками. Достаточно немного согнуть усики и затем проверить работу прикуривателя или другого приспособления.

Однозначно использовать все устройства автомобиля строго по прямому назначению, но когда автопроизводитель не учел все потребности в использовании дополнительных гаджетов, без гнезда для прикуривателя некуда. При эксплуатации с другими устройствами достаточно помнить, что не следует подключать более мощные устройства, вставлять болтающиеся вилки и другие неподходящие предметы. В этом случае вас не застанет проблема перегоревших предохранителей и неисправного прикуривателя в самый неподходящий момент.

Пожалуй, сложно найти машину без прикуривателя. До появления множества гаджетов и устройств, которые можно было подключить через это устройство, оно использовалось по прямому назначению. То есть позволяло курящим людям зажечь сигарету от раскаленного металлического элемента.

Как он работает?

Прикуриватель подключается к аккумуляторной батарее с помощью монтажного блока. Когда сигарета включена, через нее течет сильный ток.

Фактически, этот ток нагревает элемент, или позволяет подключить энергозависимое устройство. Многие автомобилисты используют этот разъем для зарядки мобильного телефона, подключения навигатора, планшета.

Но чаще всего к прикуривателю подключают переносную электрическую помпу. Он позволяет без физических усилий накачивать колеса в дороге, когда рядом нет обычной бытовой розетки.

При использовании и подключении всевозможных гаджетов в результате может перестать работать прикуриватель.Причина этого часто — перегоревший предохранитель.

К руководству по эксплуатации ВАЗ 2110 прилагается схема подключения. На нем этот самый предохранитель обозначен F18. Вы найдете его в монтажном блоке слева от рулевого колеса на передней панели. Обратите внимание, что через этот предохранитель не должен проходить ток, превышающий 25 ампер.

Поиск поломок

Самый простой способ решить проблему неисправного прикуривателя — сдать машину в ремонт на СТО. Но стоит ли делать это, если сама работа не сложная, а стоимость услуг мастеров может быть значительной?

Иногда лучше все делать самому.

Причина поломки	Ваши действия
Перегорел предохранитель прикуривателя	Требуется замена элемента
Неисправна лампа подсветки	Устройство требует замены
Повреждена проводка	Проведена проверка, перегоревшие, порванные или окисленные провода меняют
Не работает сам прикуриватель	Устройство не подлежит ремонту, поэтому необходимо его заменить.

Теперь давайте рассмотрим каждую из представленных поломок и можем более подробно заменить элементы.

Замена предохранителя

Проверить предохранитель достаточно просто. Для этого нужно включить вентилятор отопительного оборудования. Если не сработает, значит, не заработает и прикуриватель. Это связано с тем, что оба устройства подключены к одному предохранителю.

Замена элемента производится следующим образом:

Снимите крышку монтажного блока.Для этого достаточно нажать пальцами на специальную защелку;
Удалите перегоревший предохранитель пинцетом;
Замените новый элемент таким же образом. Убедитесь, что вы купили ту деталь, которая соответствует характеристикам вашего ВАЗ 2110.

Электропроводка

При исправном вентиляторе видно, что предохранитель тоже исправен. Поэтому в замене нет необходимости.

Вместо этого поищите причину проблемы в проводке, соединяющей монтажный блок с прикуривателем.

Обязательно используйте защитные резиновые перчатки при проверке электрической цепи, так как при диагностике может потребоваться использование металлических инструментов.

Лампа

Прикуриватель на ВАЗ 2110 — это тоже не редкая проблема неисправности прибора. Для его замены не требуется специальных навыков. Просто выполните работу в строгой последовательности операций, для наглядности можете посмотреть обучающее видео.

Отсоедините отрицательную клемму от аккумуляторной батареи, находящейся в моторном отсеке вашего автомобиля.
Снять накладку.
Сожмите световой экран так, чтобы выступы вышли из гнезда.
Теперь элемент немного разжимается, тем самым снимая его вместе с картриджем.
Колба поворачивается на 90 градусов и затем вынимается из патрона.
Вооружитесь новой лампой, вставьте ее в патрон и следуйте процедуре сборки. Полностью соблюдается обратная последовательность демонтажа.
Для замены лампы подсветки в прикуривателе ВАЗ 2110 необходимо использовать приборы А 12-4.

Запасной прикуриватель

Если все предыдущие меры по устранению неисправностей не дали положительного результата, нет другого выбора, кроме как полностью удалить и заменить старый прикуриватель на новый.

Отсоедините отрицательную клемму от аккумуляторной батареи.
Снять накладку.
Снимите картридж.
В обшивке сформирован проем, через который выводится блок с проводами.
Сожмите экран так, чтобы выступы вышли из отверстий в волокне. Отсоедините элемент.
Теперь вам нужно отключить устройство от соединения с оптоволокном. Для этого нужно просто нажать на защелки розетки.
Далее снимаем гнездо, выталкивая его из облицовки туннеля пола. Это удалит устройство.
Следующим шагом будет снятие гнезда. Для этого его проводят через проем с колодкой проводов.
В нормальном состоянии спираль должна прогреваться в течение 20 секунд. После этого она щелкает и картридж возвращается на место. Если этот процесс занимает больше или меньше времени, обязательно отрегулируйте прикуриватель.
Регулировка довольно проста. Просто нужно больше согнуть или выпрямить контакты.
Теперь световод можно снять с облицовки.
Вам просто нужно выполнить процедуру повторной сборки, используя на этот раз новый прикуриватель. Вы уже знаете, как его удалить, поэтому с переустановкой проблем возникнуть не должно.

Процедура замены не занимает много времени, не требует больших усилий. Все это легко сделать своими руками, если знать схему подключения, расположение монтажного блока и элементарные меры безопасности при работе с электрическими приборами.

Дополнительный прикуриватель

Многие современные автомобилисты стремятся улучшить собственную машину, сделать ее более функциональной, многозадачной.

Это требует подключения дополнительного энергозависимого оборудования.Питается он от окурка, поэтому многие решают доработать этот агрегат.

Намного лучше подключить второй аппарат. Здесь можно действовать двумя способами:

Подключить евро сигарету параллельно заводской;
Подключить напрямую от аккумулятора отдельным проводом и предохранителем на 15 ампер.

Прикуриватель есть почти в каждой машине, в том числе и в ВАЗ-2110. Так же часто, как и в других автомобилях, она выходит из строя или, как говорят водители, «покрывается».Само устройство прикуривателя не настолько сложное, чтобы водитель не мог разобраться самостоятельно. А электрическая схема у него довольно простая, по сути, он подключается напрямую к аккумуляторной батарее (АКБ) через монтажный блок. Делается это потому, что по нему протекает большой ток, когда он включается в работу. Аналогичная картина со стартером, там тоже ток идет прямо с АКБ, по той же причине.

Если прикуриватель выходит из строя, первым делом необходимо проверить его предохранитель.Он находится в монтажном блоке, может быть отмечен соответствующим изображением или сопровождаться надписью F18. На электрической схеме ВАЗ-2110 он также обозначается F18, допустимый ток, проходящий по нему, не должен превышать 25 ампер. Найти монтажный блок там, где он стоит, несложно. Для этого даже не нужно открывать капот, он находится на передней панели, слева от руля.

Хотя в принципе проверить исправность предохранителя можно даже проще.Нужно попробовать включить вентилятор отопителя. Учитывая, что прикуриватель и вентилятор «сидят» на одном предохранителе, то если он перегорел и вентилятор не работает, то необходимо вскрыть монтажный блок. Это делается нажатием на защелку, после чего открывается крышка монтажного блока. Для удобства работы с предохранителями внутри блока есть пинцет, которым мы будем вынимать этот предохранитель.

Но если вентилятор исправен, значит, предохранитель F18 исправен и неисправность нужно искать, в проводах, идущих от монтажного блока к прикуривателю, либо он неисправен сам.Но, прежде чем приступить к снятию прикуривателя с передней панели, также посмотрите на предохранитель с маркировкой F6. Это также может повлиять на работу прикуривателя, если он перегорит. Следовательно, если еще проверить напряжение на колодке проводов, подходящей к прикуривателю, оно будет равно 0.

Отключен сам прикуриватель, обычно те драйверы, которые подключают дополнительные устройства, потребляющие большой ток в его розетку. Примером может служить насос для автомобильных покрышек или его втыкают в гнездо, не подходящее для диаметра вилки.

Габаритные лампочки ваз 2115. Почему не горят габаритные огни

При движении в темноте или в тумане без габаритных огней не обойтись, особенно если они сзади. При движении или во время стоянки показывают другим автомобилистам, где находится ваш транспорт. Если задние габариты ВАЗ-2114 не горят, ремонт будет несложно сделать самостоятельно. Для этого просто выясните причину и следуйте инструкциям ниже или просмотрите видео.

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные огни в них расположены, в соответствии с техническим регламентом, по краю передней и задней части кузова, рядом с поворотниками. Эти лампы входят в блоки фар.

В отличие от передних габаритных огней, задние фонари красные.
Кнопка включения этих фонарей находится в блоке управления наружным освещением.Он расположен в центре. панель приборов над бортовым компьютером. Если габариты есть, загорается зеленая лампочка на переключателе.

В моторном отсеке под капотом автомобиля находится монтажный блок с предохранителями. Если фары слева или справа у вас не работают, то, скорее всего, вышел из строя один из предохранителей. Заметить неисправность элемента F10 проще всего, так как он отвечает не только за работу правой стороны габаритных огней, но и за выполнение своих обязанностей в качестве контрольной лампы.

Если перестали работать фары с левой стороны, следует заменить предохранитель F11.

Почему задний просвет не может гореть

Никто из автомобилистов не застрахован от неисправных габаритных огней. Важно быстро понять причину и отремонтировать. Чаще всего выходит из строя одна из ламп, тогда можно предположить причину выхода из строя:

она выгорела;
плохой контакт;
обрыв проводки, ведущей к данной лампе.

Первое встречается чаще всего, в этом случае достаточно заменить вышедшую из строя лампу. Если лампа работает только при ударе, то проблемы с контактами (хотя не всегда помогает физическое воздействие). Если при проверке вы обнаружите, что лампочка цела, а в патроне нет окисления или нагара, то нужно проверить проводники.

Замена вышедшей из строя лампы в блоке задней фары проводится по инструкции:

выключить свет и открыть багажник;
снимаем обивку;
сжать фиксаторы и вытащить контактную панель фонаря;
нажмите на перегоревшую лампу и поверните ее против часовой стрелки;
проверьте лампочку на тестере и при необходимости установите новую.

Сборка светильника производится в обратной последовательности. Заменить лампу можно в сборе. Для этого важно только приобрести качественный вариант, не отличающийся от оригинала. Автомобилисты часто рекомендуют приобретать стоковые комплектующие или обращать внимание на компанию «Освар». Рекомендуем заменять сборку при значительном повреждении конструкции.

Часто задний габаритный фонарь не сразу перегорает или отказывается работать, а предвещает проблему со слабым свечением.Для начала очистите контактную группу, расположенную в монтажном блоке, а затем, если неисправность устранить не удалось, доверяйте группам, ведущим к каждой лампе.

Что особенно важно контролировать задние габариты

Если на ключе не горит контрольная лампа, но габариты рабочие, то в первую очередь просмотрите монтажный щиток. Выньте блок клавиш из гнезда, затем протрите контакты спиртом. Если габариты с правой стороны не работают одновременно с контрольной лампой, то проверьте предохранитель.Стоит отметить, что выходят из строя очень редко, так как в ВАЗ-2114 стали устанавливать широкие версии, имеющие надежную площадь контакта.

При частом выходе из строя F10 или F11 необходимо проверить монтажный блок, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проверьте всю электрическую цепь. Иногда постоянный выход из строя предохранителя свидетельствует о коротком замыкании в проводке, что может привести к возгоранию автомобиля без видимой причины.

16.08.2012

Габаритные огни — фонари, дающие понять другому автомобилю о своих габаритах.Например, остановившись у обочины на трассе, выключив зажигание, сосед тухнет, но габариты остаются. Да и по правилам дорожного движения, обратите внимание, парковка на обочине дороги разрешена только с включенными габаритами.

В этой статье мы рассмотрим основные причины, по которым габариты на ВАЗ 2114 не горят. Данная статья подойдет всем владельцам самаров, как первого, так и последнего поколения.

Перегорела лампа

Перегорел предохранитель

Но если при этом отказали 2 габарита, то передний и задний левый биш, а также подсветка помещения, проблема кроется в монтажном блоке. А именно в предохранителе F10, отвечающем за габариты левого салона, освещение салона, освещение панели. Но учтите, что за левые габариты напрямую отвечает предохранитель F10, если другие у вас не работают, то ищите соответствующий предохранитель в статье.

Окисленные контакты

Проанализировать блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Чаще всего они окисляются, отслаиваются, плохой контакт. Зачищаем контакты, правильно подключаем. Не забываем про контактную группу на блоке фары, возможно контакты там тоже окислились.

Не работает кнопка включения габаритных огней.

Дело в том, что мог сломаться выключатель (кнопка) габаритных огней. Проблема типичная: проволока пропала или окислилась. Зачищаем, закрепляем провод и проверяем.

Габаритный предохранитель горит

Если предохранитель постоянно включен, возможны два варианта:

плохой контакт в блоке предохранителей;
где коротко (закрывается).

Проверяем:

Берем лампочку на 12 вольт и подключаем к ней два провода соответственно на + и на -.
Вытаскиваем перегоревший предохранитель и подключаем провода от лампочки к местам ее контактов с блоком. Если лампа горит, то где цепь.

Единственный способ найти место цепи, отключить по порядку и так же проверить все, за что отвечает этот предохранитель.

Основные болезни:

Провода, идущие к крышке багажника и для освещения помещения. Чаще всего притираются и закрываются.
Следующее слабое место, из-за чего не горит на ВАЗ 2109, то поезд отцепился, что находится у левой ноги машиниста, который находится не на моторном щите, а на задней стороне крыла, под ковром.Отсоединив кабель, МЖ просто отключите цепь для освещения комнаты и потолочного света.
Если после этого у нас погаснет лампа на блоке предохранителей, значит, мы нашли место, где она закрывается. Далее нужно полностью следить за проводкой и обработать изолентой.

При движении легкового автомобиля ВАЗ-2115, независимо от времени суток, габаритные огни, а также фары должны быть включены. Это рецепт российских правил. дорожное движение, которое должен выполнять каждый водитель.Следовательно, электрические цепи габаритных огней и стоп-сигналов работают через реле управления лампами К4, задача которого — предупредить водителя световым и звуковым сигналом о том, что хотя бы одна из ламп над вышеуказанными электрическими цепями не включена. на. Это заставит водителя выйти из машины и определить, какой габаритный свет выключен, и поискать неисправность.

На автомобиле ВАЗ-2115 чаще перестают работать задние фонари в задних фонарях. Это связано с возникновением негерметичности фонарей, в результате чего внутрь попадает влага, что приводит к окислению вилки колодки или дорожки на гибкой плате, через которую на контакты лампы подается напряжение.

Бывают случаи, когда после перевода переключателя наружного освещения в первое положение не загорается ни одна лампа габаритного огня. Поиск такой неисправности придется начать с проверки наличия напряжения на выводе 1 этого переключателя. Оно должно быть равно +12 вольт даже при выключенном зажигании.

Если эта клемма обесточена, то необходимо будет последовательно проверять напряжение на клемме 6 разъема X8, а затем на клемме 6 разъема X1 монтажного блока.Если на этих выводах есть напряжение, то причиной отсутствия питания на выводе 1 выключателя наружного освещения будет розовый провод, соединяющий его с выводом 6 разъема Х1 монтажного блока.

Ну а если есть напряжение на выводе 1 выключателя наружного освещения, то выключатель или реле управления лампами К4 может быть виновником не включенных габаритных огней. Чтобы убедиться, что выключатель вышел из строя, нужно перевести его в первое включенное положение и проверить наличие напряжения на его выводе 2.Если на этом выводе нет напряжения, то выключатель наружного освещения необходимо заменить.

При сгорании предохранителя F10 (7,5 А) лампы передних и задних габаритных огней с левой стороны ВАЗ-2115 не загораются, а при выходе из строя предохранителя F11 (7,5 А) не загораются оба фонаря с правой стороны. загореться машина. Перегоревший предохранитель F10 можно определить мгновенно, даже не глядя на монтажный блок, так как лампы подсветки переключателей, рычагов управления отопителем, прикуривателя, пепельницы сразу отключаются, поскольку он защищает эти электрические цепи.

Не работает прикуриватель 2111. Перестал работать прикуриватель в машине. Расположение и устранение неполадок

Это устройство редко используется в автомобиле по прямому назначению, для прикуривания сигарет. Однако он популярен даже у некурящих водителей. Остальные устройства могут работать от розетки прикуривателя. Чаще всего подключаются к розетке:

видеорегистратор для записи движения;
вентилятор;
дополнительный power bank для питания телефона, планшета или ноутбука, зарядное устройство для этих устройств;
;
компрессор для накачки шин.

Схема прикуривателя ВАЗ 2110

Питание устройства осуществляется от автомобильной проводки. Схема подключения прикуривателя ВАЗ 2110 представлена на фото. Распиновка устройства следующая: к устройству идут три провода — два положительных и один отрицательный.

Красный, плюс — подключен к аккумулятору прикуривателя через предохранитель F18. Сила тока цепи составляет 25 ампер, и при превышении этого параметра происходит сгорание защитного элемента.
Желтый. Плюсовой провод отвечающий за лампу освещения прикуривателя.
Черный, отрицательный. Доходит до корпуса прикуривателя, а вторым концом идет масса, пропущенная через кузов автомобиля.

Принцип работы прибора

Конструкция устройства на ВАЗ 2110 проста.Внутри металлического картриджа находится нихромовая спираль, которая может нагреваться, и подсветка. Картридж вставляется в гнездо прикуривателя, расположенное в разных местах салона. При нажатии на ручку контакты замыкаются, в результате чего спираль начинает нагреваться. После того, как нагрев достигнет максимальной точки, срабатывает тепловое реле, и устройство возвращается в исходное положение.

Не работает прикуриватель ВАЗ 2110: причины

Со временем любая деталь может выйти из строя.Прежде чем менять его на новый или ремонтировать самостоятельно, следует разобраться в причинах, по которым не работает прикуриватель ВАЗ 2110 или его подсветка. Список наиболее частых неисправностей с методами их устранения представлен ниже.

Перегорел предохранитель

Одной из частых неисправностей прикуривателя является использованный защитный элемент. Сила тока цепи для нормальной работы предохранителя не должна превышать 25 ампер. Такой предохранитель есть в монтажном блоке.

При подключении одного или нескольких мощных устройств к розетке прикуривателя этот параметр может превысить указанное значение и сгореть. При этом вместе с предохранителем перестанут работать лампа подсветки перчаточного ящика и вентилятор отопителя. Для ремонта необходимо открыть капот, где находится монтажный блок, проверить предохранитель на исправность и заменить элемент с номером F18.

Залезаем в центральную консоль

Еще одна причина, по которой не работает прикуриватель ВАЗ, — плохие контакты проводки или ходячее короткое замыкание.Если предохранитель часто перегорал и его приходится менять, это тоже косвенный признак такой поломки.

Вам нужно будет снять облицовочную панель и проверить сохранность контактов и проводов прикуривателя. Здесь нужно проверить трехконтактный разъем. Убедитесь, что соединение плотное. Затем нужно посмотреть на сохранность проводов. Не должно быть обугленной обмотки или складок, разомкнутых цепей, вызывающих срабатывание предохранителя.

Осматриваем проводку и контакты прикуривателя

Причина, по которой устройство перестало работать, — появление оксидов или ржавчины.Внутри прикуривателя есть контакты, которые со временем могут окисляться или разъедать. Из-за неплотного контакта устройство не будет работать правильно. В этом случае замена прикуривателя не требуется. Достаточно вытащить прибор, почистить и загнуть металлические усики контактов.

Возможное выгорание спирали

Внутри прикуривателя ВАЗ 2110 находится металлический элемент, который с возрастом или из-за повышенной нагрузки может выйти из строя. Если перегорела спираль и перегорел предохранитель, то ремонт проводится только с установкой новой детали.

Замена прикуривателя ВАЗ 2110

Для проведения работ нужно запастись подходящим инструментом. Вам понадобится:

Набор отверток;
с припоем;
перчатки защитные;
мультиметр или лампа 12 вольт;
.

Перед заменой неработающего прикуривателя ВАЗ 2110 необходимо купить рабочую деталь. Есть разные варианты авто. Стандартное длинное устройство имеет ряд недостатков: плохие контакты, некрасивый внешний вид.

Поэтому водители отдают предпочтение коротким евромоделям. Их цена колеблется в пределах 400-800 рублей в зависимости от производителя. Желательно выбирать оригинальную деталь. Установить такой прикуриватель своими руками не составит труда — подробная инструкция показана на видео.

Как снять прикуриватель на ВАЗ 2110

Процесс разборки выглядит следующим образом:

Открыть капот, снять минусовую клемму с автомобильного аккумулятора.Это обесточит систему, исключит возможность короткого замыкания при ремонте.
Необходимо демонтировать пластиковую облицовку центральной консоли. Для этого откручиваем болты крепления.
После получаем доступ к колодкам проводки. Отсоедините трехконтактный контакт от прикуривателя.
Демонтировать накладку под стояночный тормоз, получив доступ к болтам крепления тоннеля.
Откручиваем их, после чего снимаем пластиковый кожух.
Вытаскиваем патрон крепления прикуривателя, чтобы его разобрать. Для этого необходимо будет подтянуть защелки и аккуратно извлечь металлический картридж.

Снятие гнезда прикуривателя

Аналогично проводится демонтаж сиденья.

Обесточиваем систему снятием минусовой клеммы с АКБ.
Необходимо разобрать боковую крышку, чтобы отсоединить микросхему проводки.
Снимите крышку коробки передач и туннель стояночного тормоза.
Загибаем пластиковый экран так, чтобы оторвать фиксирующие выступы.
Снимаем гнездо прикуривателя через отверстие с колодкой проводов.
Осматриваем устройство и приступаем к замене.

Ремонт сломанного прикуривателя

Иногда замена не требуется. В некоторых ситуациях это можно сделать самостоятельно. Внутри самого прикуривателя находится небольшая слюдяная пластинка.Это полупроводник, который часто выходит из строя. Его надо удалить. После этого стоит собрать устройство, а затем проверить исправность его работы.

Часто нужно просто обработать окисленные контакты или припаять выпавшие провода.

Инструкция по замене подсветки

Если нужно провести эту процедуру, то стоит действовать по определенной схеме.

Выключите зажигание, а затем снимите провода с АКБ.
Чтобы добраться до лампы, демонтируйте пластиковую накладку внутри салона.
Отсоедините корпус механизма переключения передач и стояночный тормоз.
Вытаскиваем прикуриватель с подсветкой.
Сожмите экран, чтобы удалить металлические усики.
Поворачиваем их на 90 градусов, а затем снимаем лампу с гнезда.
Устанавливаем новый элемент, после чего проводим сборку. При подключении стоит использовать лампы А 12-4.

Подробное видео о том, как снять устройство модели ВАЗ 2110 своими руками, представлено выше.

Как подключить прикуриватель к ВАЗ 2110

После установки нового устройства необходимо его собрать. Процесс выглядит следующим образом.

Установите прикуриватель на место.
Монтируем обратно кожух рычага КПП и стояночного тормоза.
Подключаем трехконтактный разъем.
Закручиваем болты облицовки передней панели.
Подаем питание в сеть.
Проверяем исправность связи и работоспособность устройства.

Стоит ли сделать дополнительный прикуриватель?

Многие водители устанавливают на автомобиль вторую розетку. Это увеличит количество потенциально подключенных устройств. Но мы должны помнить, что электрическая система будет испытывать большие нагрузки и может сработать предохранитель. Поэтому важно правильно подключить все провода.

Необходимо подключить новый разъем через предохранитель во избежание оплавления проводов.Вам нужно будет вырезать отдельное отверстие в салоне или багажнике. Альтернативой этому методу является покупка разветвителя, который подключается к стандартной розетке.

Как подключить прибор к прикуривателю без вилки

Иногда драйвер сталкивается с подобными проблемами. Например, подключение видеорегистратора не всегда возможно из-за отсутствия вилки. Поэтому есть возможность подключиться к сети напрямую, через внутреннее освещение. Это решение позволит избежать свисания проводов.Осуществляется он просто, ведь на лампу также подаются необходимые 12 вольт. Видео по этому поводу ниже.

Видео о поломках прикуривателя

Прикуриватель (ЗП) — это устройство, используемое для выкуривания сигарет водителем. Несмотря на это, точки доступа могут использоваться для разных целей. Если машина ВАЗ 2110, это может доставлять дискомфорт при движении. Подробнее об устройстве, неисправностях и замене элемента на «десятки» вы можете узнать из этой статьи.

[Скрыть]

Конструкция и назначение прикуривателя

По своей конструкции AP представляет собой металлическую спираль, установленную в пластиковом футляре, расположенном в специально отведенном для этого гнезде на центральной консоли. Когда водитель нажимает на AP, устройство подключается к электрической цепи станка и фиксируется в этом положении благодаря биметаллическим пластмассам. В результате возникает эффект нагрева самой спирали за счет прохождения через нее напряжения. Когда температура устройства достигнет определенного значения, пластины автоматически откроются, и точка доступа вернется в свое стандартное положение.

ТД также оснащена отдельным предохранителем, что позволяет защитить ее от возможного перегрева и даже возгорания, если устройство по какой-либо причине застрянет в розетке. Что касается самой цели, то помимо того, что AP позволяет курить сигареты, ее также можно использовать для питания различных устройств. Например, в AP можно подключить видеорегистратор или GPS-навигатор. Также она позволяет запитать многие другие устройства, например, автомобильные чайники и т. Д. В случае необходимости эту розетку можно использовать для зарядки мобильных устройств, если у вас есть специальный адаптер.

Типичные неисправности

Если вы столкнетесь с такой проблемой, которая не работает, то вам наверняка будет интересно узнать о неисправностях устройства. Как правило, точка доступа выходит из строя из-за того, что ее сокет используется для других целей. В частности, из-за одновременного подключения к нему нескольких устройств через разветвитель, которые питают большой ток. Если вы попрактикуетесь в подключении нескольких устройств к, это может привести к срыву предохранительного элемента, обозначенного на монтажном блоке как F18.

Следует отметить, что данный элемент позволяет пропускать через себя ток 25 ампер, но если этот параметр превышен, то деталь просто перегорает. При обнаружении неисправности в работе ТД в первую очередь следует проверить предохранитель. Чтобы определить неисправность устройства, попробуйте включить вентилятор печки. Вы можете подумать, что эти компоненты никак не связаны между собой, но это не совсем так, потому что вентилятор отопления также защищен предохранителем F18. Так что если ни AP, ни вентилятор не будут работать, то проблема именно в предохранителе, а если вентилятор работает, то необходимо проверить работу AP (автор видео о доработке прикуривателя дома находится Сергей К).

Но это не значит, что после этих действий прикуриватель ВАЗ 2110 должен быть немедленно заменен. Хотя это очень редко, но все же бывает, что механизм перестает функционировать из-за перегоревшего предохранителя F6. Если этот элемент перегорел, то его тоже нужно поменять, а потом проверить работоспособность ТД.

Руководство по ремонту и замене

Перед снятием прикуривателя ВАЗ 2110 необходимо отключить сеть, для этого отсоединить аккумулятор.

Подробная инструкция по замене прикуривателя в «десятке» приведена ниже:

В первую очередь необходимо снять клемму с аккумуляторной батареи.
Для более удобного доступа к устройству необходимо открутить два винта по бокам центральной консоли, после чего пластиковую облицовку можно будет снять.
Далее следует отключить колодки и подсветку, которые расположены справа.
Под стояночным тормозом видна облицовка, которую тоже нужно снять.При снятии облицовки необходимо снять и крышку рычага КПП, для этого подденьте ее отверткой. Сделав это, вы можете увидеть болт — он снимается с помощью отвертки с крестообразным наконечником.
После выполнения всех этих шагов передние сиденья необходимо отодвинуть назад и вывернуть болты из пластмассового туннеля рядом с рычагом переключения передач. Снимаем болты под передними сиденьями и снимаем верхнюю часть так называемого тоннеля.
На этом этапе можно приступить к демонтажу патрона AP, а также экрана для лампы.Сам экран нужно прижать, тогда его ножки будут выступать из пазов на диоде. С помощью отвертки нажмите защелку, расположенную рядом с розеткой AP. После выполнения этих действий точку доступа можно будет снять с центральной консоли. Теперь защелки на диоде можно сжать, после чего диодный элемент можно без проблем отключить. Затем к диодному устройству необходимо подключить новую ТД. Все дальнейшие действия производятся в обратном порядке.

Видео «Визуальная инструкция по замене устройства»

Более подробная и наглядная инструкция по самостоятельной замене блока питания без демонтажа элементов центральной консоли показана на видео (автор Андрей Шубин).

Автомобильный прикуриватель давно перестал использоваться только по прямому назначению. Сегодня его гнездо активно используется водителями как бортовая розетка, от которой работают дополнительные электроприборы. Из-за этой «популярности» прикуриватель часто ломается. О возможных причинах его выхода из строя мы поговорим в этой статье.

Что такое прикуриватель

Конструктивно прикуриватель состоит из двух основных частей: стакана и вставки. Первый элемент выполнен из металла и имеет форму цилиндра.В его нижней части находится контакт, на который подается напряжение с плюсовой клеммы аккумуляторной батареи. Стекло корпуса соединено с «массой» автомобиля.

Вставка также металлическая и имеет цилиндрическую форму. Внутри него помещена специальная спираль, которая нагревается при прохождении через нее тока. Верхняя часть вставки снабжена пластиковой шляпкой.

Для того, чтобы прикуриватель можно было легко обнаружить в темноте, стекло оснащено прозрачным пластиковым ободком, под которым расположена подсветка.Загорается при включении габаритных огней.

Как работает прикуриватель

Принцип работы прикуривателя довольно прост. Когда мы нажимаем на вставку, она углубляется в стекло и фиксируется внутри с помощью специально предусмотренных биметаллических пластин. Электрический ток начинает течь по спирали, нагревая ее. Когда температура достигает определенного значения, пластины открываются под действием тепла, и вставка возвращается в исходное положение.Вынув ее из стекла, мы имеем возможность зажечь сигарету из раскаленной спирали. Но это для тех, кто курит. А для тех, кто использует устройство как розетку, достаточно вставить вилку любого из дополнительных электроприборов в стекло, и он, работая, будет питаться от аккумуляторной батареи (генератора).

Что может случиться с прикуривателем

Причин этого явления может быть несколько:

Рассмотрим эти проблемы более подробно.

Предохранитель

В ситуации, когда не работает прикуриватель ВАЗ-2110 Первым делом нужно проверить предохранитель. Именно этот прибор чаще всего выходит из строя. ВАЗ-2110 располагается в основном в моторном отсеке. По электрической схеме он обозначается как F-18 и обычно имеет номинал 25 А.

Кстати, сразу лезть под капот не стоит. Если прикуриватель ВАЗ-2110 не работает, предохранитель можно проверить, включив вентилятор отопителя.Просто нажмите клавишу запуска в любом режиме. Заработало — предохранитель прикуривателя ВАЗ-2110 исправен, не сработал — открываем капот.

Вы спросите: «А как же вентилятор?» Дело в том, что предохранитель Ф-18 отвечает еще и за защиту его электрической цепи, а также за освещение бардачка. Чтобы убедиться, включите габариты и откройте бардачок. Свет не горит — идем искать предохранитель!

Проверить плавкую вставку Ф-18 можно с помощью мультиметра, который включается в режиме тестера.Выньте предохранитель из гнезда и закрутите его. При обнаружении неисправности замените вставку, соблюдая номинал.

Разбираем центральную консоль

Дальнейшая диагностика прибора требует его снятия. Но как вытащить прикуриватель ВАЗ-2110? Некоторым специалистам удается снять его с облицовочной панели, не разбирая, выковыривая отверткой, но зачем деформировать пластик, если его снимают не более пяти минут? Да, и для этого понадобится только крестовая отвертка.

Порядок действий следующий:

Откручиваем винты крепления левой и правой стороны центральной консоли.
Отсоединяем колодки подключения проводов от прикуривателя и его подсветки (минусовую клемму рекомендуется отсоединить от АКБ заранее).
Нажмите на переднюю крышку (под рычагом стояночного тормоза). Снимите подушку.
Снимите ручку рычага переключения передач, а затем ее крышку.
Откручиваем центральный винт крепления обделки тоннеля.
Сдвигаем передние сиденья до упора вперед.
Выкрутите винты заднего крепления верхней накладки и снимите ее.

Проверка проводки и контактов

Сняв панель центральной консоли, первым делом нужно осмотреть контакты колодок, соединяющих провода питания прикуривателя и его фонарей. Если с ними все в порядке, наденьте клемму на аккумулятор, включите зажигание и проверьте, есть ли на них напряжение.Его отсутствие может свидетельствовать о разрыве цепи прикуривателя. В этом случае придется проверить разводку от блоков к монтажному блоку. Это можно сделать, прозвонив проводники.

Если вы обнаружите, что контакты в колодках окислились или обгорели, очистите их тонкой наждачной бумагой, а затем проверьте прикуриватель. Если с ними все в порядке, осмотрите разъемы на самом устройстве. Имеет три контакта: два «плюса» (на лампу и стекло) и один общий «минус».При необходимости отшлифуйте контакты наждачной бумагой.

Спираль

Если прикуриватель ВАЗ-2110 не работает, причина может быть кроется в спирали вставки. Его выгорание чаще всего вызвано неисправностью. Со временем они теряют свои свойства (гнуться и разгибаться под воздействием температур), что приводит к тому, что вставка своевременно не «выскакивает» из стекла. Естественно, это приводит к перегреву спирали и ее выгоранию.

Проверить исправность этого элемента довольно сложно, так как оборванная резьба может замыкать на массу.Пытаться восстановить спираль — тоже дело неблагодарное. Лучше купить новый прикуриватель. Причем стоит в пределах 300 руб.

Замена прикуривателя ВАЗ-2110

Если вы решили заменить прикуриватель, вам придется выполнить вышеуказанные действия по демонтажу верхней панели облицовки центрального тоннеля. Перед тем, как подключить прикуриватель к ВАЗ-2110 и установить его на место старого, следует убедиться, что он исправен.Для этого достаточно подключить к их контактам разъемы проводов питания устройства и подсветки, включить зажигание и аккуратно утопить вставку в стекло. Подождите немного, пока спираль нагреется. Если вставка «выскочила», значит прибор исправен.

Замена прикуривателя ВАЗ-2110 должна производиться при отключенной минусовой клемме аккумуляторной батареи! Для ее реализации отключите неработающий прибор от проводов питания. Затем с помощью отвертки нажмите на защелку гнезда прикуривателя на задней стороне крышки и сдвиньте стекло вперед.Установите новый прикуриватель в обратном порядке.

Любой автомобильный прикуриватель, в том числе ВАЗ-2110, изначально проектировался только для использования по прямому назначению. Однако со временем стали появляться «нужные» автомобильные гаджеты, которые нужно куда-то подключать. Поскольку завод не предусматривал установку в автомобиле розетки на 12 вольт, прикуриватель является источником питания для пылесосов, холодильников, телевизоров, видеомагнитофонов, компрессоров и зарядных устройств для телефонов.Это не приносит ему пользы, и довольно часто он в лучшем случае терпит неудачу.

В худшем случае подключенный без присмотра гаджет может вызвать пожар.

Схема прикуривателя на ВАЗ-2110

Схема подключения прикуривателя.

Приступая к поиску какой-либо неисправности, для начала необходимо разобраться в принципе действия и конструкции механизма или схемы. С прикуривателем все относительно просто. Смотрим схему подключения устройства и ищем слабое звено.

Поиск неисправности

В любом случае пробой может иметь как механический, так и электрический характер.

Механическое повреждение гнезда прикуривателя встречается довольно редко, хотя может быть испорчено некачественной или неправильно подобранной вилкой. Исходя из схемы, представленной выше, прикуриватель стандартно подключается к одному выходу питания от монтажного блока с лампой в перчаточном ящике.

Это первая подсказка — , если прикуриватель не работает, но горит лампа в бардачке, это либо сам механизм прикуривателя (катушка , контакты, резистор ), либо в обрыве провода в зоне от вывода питания до вывода 25 монтажного блока.

Автоматические выключатели

Предохранитель прикуривателя 25А, отмечен стрелкой

Однако в первую очередь следует подозревать предохранители. Если прикуриватель не прогревается в течение 20 секунд и не горит лампа в бардачке, скорее всего перегорел предохранитель F18 номиналом 25A . Он находится в монтажном блоке слева от водителя.

Есть еще один предохранитель. 15 , который подключен к цепи прикуривателя.На нем установлена розетка и это тоже может быть причиной неисправности. Этот предохранитель отмечен символом F6. В некоторых модификациях ВАЗ-2110, в зависимости от года выпуска, и прикуриватель, и электродвигатель отопителя устанавливаются на одну цепь предохранителя F18.

Следовательно, проверить исправность предохранителя в этих случаях также просто — мотор не крутится, значит, предохранитель перегорел.

Почему горят предохранители?

Каждый потребитель электроэнергии на борту автомобиля рассчитан на удельную мощность и удельный ток потребления, измеряемый в амперах .Если подключить прикуриватель через разветвитель видеомагнитофона, навигатор, зарядить телефон, неудивительно, что предохранитель просто не выдержит. Спасая нашу проводку от перегрева и короткого замыкания, она плавится, разрывая цепь.

Вот почему так важно учитывать ток потребления дополнительных устройств — компрессора, холодильника и других архитектурных излишеств. На корпусе устройства в обязательном порядке указывается как мощность, так и потребляемый им ток.Крайне нежелательно включать в схему прикуривателя мощные устройства, а также использовать разветвители и вилки сомнительного качества.

В результате это может привести к возгоранию проводки.

Оплавленные провода прикуривателя.

Недаром во многих импортных автомобилях производитель полностью отказался от прикуривателя, а вместо него устанавливает 12-вольтовые розетки в передней части салона (как в том же Ford Focus второго поколения).

Проверить проводку

Если предохранитель цел и невредим, и мы не включили пылесосы в прикуриватель, скорее всего, дело в контактах или проводке.

Чтобы проверить проводку питания от прикуривателя, нам нужно снять центральную консоль, открутив несколько винтов. Чаще всего контакт пропадает в контактных фишках, которые находятся слева от пассажира за крышкой консоли:

Проверка прикуривателя

В последнюю очередь осмотрите сам прикуриватель.

Выходит редко, но если и будет, разбирать не будем, это не королевское дело. Покупаем новый.

Новый прикуриватель в сборе.

Его цена примерно 400-500 рублей , а каталожный номер 2123-3725010 или 2123-3725 / 111.3725 , производитель, как правило, SOTE.

Удачи всем поискам и стабильной работе электрооборудования!

Видео о неисправностях прикуривателя

Наверное, сложно найти машину без прикуривателя.До появления множества гаджетов и устройств, которые можно было подключить через это устройство, оно использовалось по прямому назначению. То есть он позволял людям курить от горячего металлического элемента.

Как он работает?

Прикуриватель подключается к аккумуляторной батарее с помощью монтажного блока. Когда прикуриватель включен, через него течет сильный ток.

Фактически, этот ток нагревает элемент или позволяет подключить энергозависимое устройство.Многие автомобилисты используют этот разъем для зарядки мобильного телефона, подключения навигатора, планшета.

При использовании и подключении всевозможных гаджетов в результате может перестать работать прикуриватель. Причина этого часто — вышедший из строя предохранитель.

В инструкции по эксплуатации ВАЗ 2110 прилагается схема установки.На нем этот самый предохранитель обозначен маркировкой F18. Вы найдете его в монтажном блоке слева от рулевого колеса на передней панели. Обратите внимание, что через этот предохранитель не должен проходить ток более 25 ампер.

Поиск сбоев

Самый простой способ решить проблему неисправного прикуривателя — сдать автомобиль в ремонт на СТО. Но стоит ли того, если сама работа не сложная, а затраты на услуги мастеров могут быть значительными?

Иногда лучше все делать самому.

Причина поломки	Ваши действия
Перегорел предохранитель прикуривателя	Товар подлежит замене.
Неисправна лампа подсветки	Требуется замена устройства.
Повреждена проводка	Проверки проводятся, обрыв, обрыв или окисление проводов замена
Не работает сам прикуриватель	Устройство ремонту не подлежит, необходимо его заменить.

Теперь рассмотрим каждую из представленных неисправностей и способные к замене элементы более подробно.

Замена предохранителя

Проверить работу предохранителя довольно просто. Для этого нужно включить вентилятор отопительного оборудования. Если он не работает, значит, прикуриватель работать не будет. Это связано с тем, что оба устройства подключены к одному предохранителю.

Элемент заменяется следующим образом:

Снимите крышку монтажного блока.Для этого достаточно нажать пальцами на специальную защелку;
Используйте пинцет, чтобы удалить перегоревший предохранитель;
Замените новый элемент таким же образом. Для начала убедитесь, что вы купили ту деталь, которая соответствует характеристикам вашего ВАЗ 2110.

Электропроводка

При исправном вентиляторе видно, что предохранитель тоже исправен. Поэтому заменять его не нужно.

Вместо этого поищите причину неисправности в проводке, соединяющей монтажный блок и прикуриватель.

Обязательно надевайте резиновые перчатки при проверке электрической цепи, так как при диагностике может потребоваться использование металлических инструментов.

Лампа

Лампочка на ВАЗ 2110 — это тоже не редкая проблема неисправности прибора. Для его замены не требуется специальных навыков. Просто выполняйте работу в строгой последовательности операций, для наглядности вы можете посмотреть обучающее видео.

Отсоедините отрицательную клемму от аккумуляторной батареи, находящейся в моторном отсеке вашего автомобиля.
Снять накладку.
Сожмите экран лампочки так, чтобы выступы вышли из паза.
Теперь элемент немного разжимается, тем самым снимается вместе с картриджем.
Лампа поворачивается на 90 градусов, после чего вынимается из патрона.
Вооружитесь новой лампой, вставьте ее в патрон и следуйте процедуре сборки. Он полностью соответствует обратной последовательности демонтажа.
Для замены подсветки в свете ВАЗ 2110 обязательно используются приборы А 12-4.

Замена прикуривателя

Если все предыдущие шаги по устранению неполадок не дали положительного результата, ничего не остается, кроме как полностью удалить и заменить старый прикуриватель на новый.

Отсоедините отрицательную клемму от аккумуляторной батареи.
Снять накладку.
Снимите картридж.
В облицовке образовано отверстие, через которое вынимается колодка с проводами.
Сожмите экран так, чтобы выступы вышли из отверстий в волокне.Отключите элемент.
Теперь вам нужно отключить устройство от соединения с оптоволокном. Для этого достаточно нажать на защелки розетки.
Далее снимаем гнездо, выталкивая его из облицовки туннеля пола. Таким образом, вы можете удалить устройство.
Следующим шагом будет снятие гнезда. Для этого его проводят через проем с блоком проводов.
В нормальном состоянии змеевик должен прогреться в течение 20 секунд. После этого она щелкает и картридж возвращается на место.Если этот процесс занимает больше или меньше времени, обязательно отрегулируйте прикуриватель.
Регулировка довольно проста. Просто нужно больше гнуть или разгибать контакты.
Теперь вы можете снять световод с накладки.
Вам просто нужно выполнить процедуру повторной сборки, применив на этот раз новый прикуриватель. Вы уже знаете, как его удалить, поэтому проблем с обратной установкой быть не должно.

Процедура замены не занимает много времени, не требует больших усилий.Все это легко можно сделать своими руками, если знать схему подключения, расположение монтажного блока и элементарные меры безопасности при работе с электрическими приборами.

Дополнительный свет

Это требует подключения дополнительного энергозависимого оборудования. Питается он именно от света, поэтому многие решают доработать этот узел.

Намного лучше подключить второй аппарат.Здесь можно действовать двумя способами:

Подключить евро прикуриватель параллельно фабрике;
Подключается напрямую от аккумулятора с помощью отдельного провода и предохранителя на 15 ампер.

Eva Mosaic: обзоры товаров, обзоры

В современном мире огромное количество разнообразных торговых марок косметики. Создается впечатление, что каждую марку попробовать просто невозможно, на это не хватает времени. Как тогда понять, какие продукты каких компаний можно использовать, а от каких лучше отказаться? Конечно, почитайте отзывы.Именно в них можно подробно увидеть описание продукта, его состав и характеристики.

Кто слышал о бренде Eva Mosaic? Наверное, многие. Это довольно популярная компания, производящая декоративную косметику для женщин. Eva Mosaic — российская компания, открытая в 2000 году. За 18 лет существования этот бренд стал известным. Он сочетает в себе высокие стандарты качества сырья и передовые технологии. К тому же бренд очень внимательно следит за потребностями покупателей и выпускает действительно нужную продукцию.Итак, сегодня мы поговорим об обзорах «Eva Mosaic» и более подробно рассмотрим их продукцию.

Средства для макияжа лица

У этой марки огромное количество средств по уходу за лицом, о которых однозначно стоит поговорить. Начинается обзор обзоров Eva Mosaic и обзор продуктов для лица.

Корректор Eva Mosaic для глаз и лица. Этот консилер должен хорошо скрывать основные недостатки кожи. Это могут быть прыщики, круги под глазами или пигментные пятна. Его мягкая формула не сушит кожу и заботится о ее здоровье.Стоит сказать, что консилер имеет светоотражающие фильтры и держится в течение всего дня. Судя по отзывам, он отлично скрывает мелкие недостатки и хорошо подходит светлокожим девушкам.
Матирующая пудра Eva Mosaic. Это средство идеально подходит для лета. Полупрозрачный цвет скрывает мелкие недостатки и правильно рассеивает свет. В составе есть специальные компоненты, регулирующие жировой баланс и мгновенно матирующие кожу. Кроме того, в пудре присутствует гиалуроновая кислота, которая увлажняет и дарит ощущение комфорта.Судя по отзывам о пудре Eva Mosaic, средство отлично справляется со своими задачами.
Крем для коррекции цвета Eva Mosaic SS. Легкий тональный крем, отлично скрывающий все недостатки, хорошо подходит для лета, так как содержит солнечные фильтры. Судя по отзывам о креме «Ева Мозаик», видно, что средство имеет легкую невесомую консистенцию, скрывает все недостатки и не ощущается на коже.

Продукты для макияжа глаз

А теперь пора поговорить о продуктах для глаз.Кстати, они очень популярны, особенно карандаши. Итак, поговорим об обзорах «Ева Мозаик» и познакомимся с некоторыми товарами.

Eva Mosaic Smokey Nude. Эти подводки безумно универсальны. Их можно использовать как в повседневном нежном макияже, так и в ярком вечернем. Благодаря приятной кремовой текстуре средство отлично ложится на веко и хорошо распределяется. В линейке 4 дымчатых оттенка, которые невероятно красиво подчеркивают глаза.Судя по отзывам о карандашах Eva Mosaic, видно, что средство достаточно хорошее. Его можно использовать как самостоятельное средство, которое наносится на все веко, так и как дополнение к яркому макияжу.
Подводка Eva Mosaic Deep Color. Ищете хорошую матовую подводку для глаз? Если да, то этот товар — отличный вариант для вас. Тонкий наконечник позволяет рисовать стрелку любой толщины, кремовая текстура хорошо сохнет, не растекается и держится в течение всего дня. В отзывах говорилось, что эта жидкая подводка для глаз насыщенного черного цвета и хорошо наносится.

Средства для макияжа губ

Красивые пухлые и ухоженные губы очень привлекательны для современных мужчин. Кстати, у бренда Eva Mosaic неплохой выбор средств для губ.

Eva Mosaic Eva Mosaic Power Velvet.

Новая компания. Что это за лекарство? Блеск для губ с бархатным покрытием. Средство не сушит губы, а наоборот увлажняет их. В линейке есть как суперяркие и стильные цвета, так и нежные повседневные оттенки на каждый день.
Eva Mosaic Deep Shine.Хорошая питательная помада на каждый день с приятной кремовой текстурой. В линейке представлен большой выбор оттенков, есть как нежные пастельные тона, так и яркие смелые варианты. Помада достаточно насыщенная, хорошо ложится и не ощущается на губах.

Продукты для макияжа бровей

Читая отзывы о Eva Mosaic, мы можем сделать вывод, что их продукты для бровей очень популярны. На что обратить внимание?

Eva Mosaic Wax Tint Карандаш для бровей.Он отлично передает форму и придает легкий оттенок. Брови сразу становятся красивыми и аккуратными. Это средство отлично подходит для непослушных бровей.
Идеальная бровь Eva Mosaic. Все необходимые средства для идеальных бровей в одном месте. В этой палитре есть два оттенка теней, которые можно смешивать вместе для достижения идеального цвета. Кроме того, есть воск, кисточка и маленькая кисточка.

Nail Products

Напоследок немного поговорим о ногтевых продуктах:

Eva Mosaic Lasting Gel.У бренда Eva Mosaic огромный выбор бюджетных гель-лаков для ногтей. Они имеют плотный насыщенный цвет, хорошо распределяются. К тому же их объем довольно большой.
Eva Mosaic Кондиционер для кутикулы. Незаменимое средство, деликатно смягчающее кутикулу, делающее ее красивой и аккуратной.

Почему у меня продолжает перегорать предохранитель прикуривателя?

Предохранители рассчитаны на безопасный выход из строя до того, как будет нанесен какой-либо ущерб проводке или устройствам в вашем автомобиле. Так что, если предохранитель прикуривателя продолжает перегорать снова и снова, это очень хороший признак того, что существует какая-то основная проблема, которую необходимо решить.Проблема может быть в розетке прикуривателя, в устройстве, которое вы пытаетесь подключить, или даже в проводке прикуривателя.

Единственный способ исправить это так, чтобы предохранитель прикуривателя перестал перегорать, — это проверять все возможные точки неисправности, пока вы не определите проблему. Но что бы вы ни делали, даже не думайте о замене предохранителя прикуривателя на более мощный предохранитель . В зависимости от характера вашей проблемы замена предохранителя на версию с более мощным усилителем может привести к повреждению блока предохранителей, расплавлению проводов или даже к возгоранию.

Как работают зажигалки?

Автомобильные зажигалки — это простые устройства, которые очень мало изменились за десятилетия. Два основных компонента — это розетка, которая подключается как к источнику питания, так и к заземлению, и съемный пластиковый или металлический корпус, содержащий свернутую в спираль металлическую полосу.

В большинстве случаев внутренняя стенка розетки заземлена, а штырь в центре подключен к источнику питания с предохранителем. Когда вы вставляете зажигалку в розетку, через свернутую в спираль металлическую полосу проходит ток, что приводит к ее нагреву.

При нормальных обстоятельствах можно ожидать, что прикуриватель потребляет примерно 10 ампер, а цепи прикуривателя обычно имеют предохранители на 10 или 15 А. Это позволяет подключать зарядные устройства для телефонов и другие устройства, потребляющие менее 10 или 15 ампер, в зависимости от предохранителя в вашем конкретном автомобиле.

Как гнезда прикуривателя, так и специальные гнезда для аксессуаров на 12 В можно использовать для питания 12-вольтных устройств и адаптеров питания. Поэтому, если у вас есть 12-вольтовая розетка для аксессуаров в отдельной цепи, в которой постоянно вырываются предохранители, процедура диагностики будет примерно такой же.

Почему перегорают предохранители прикуривателя?

Как выглядит перегоревший предохранитель. Тайденс Дэвис / Flickr / Creative Commons (CC BY 2.0)

Предохранители прикуривателя, как и все автомобильные предохранители, перегорают, когда цепь потребляет больше силы тока, чем рассчитан предохранителем. Если предохранитель прикуривателя рассчитан на 15 ампер, то при потреблении более 15 ампер он перегорит. Если вы замените его другим предохранителем на 15 ампер, а что-то в цепи по-прежнему потребляет более 15 ампер, предохранитель просто снова перегорит.

Может показаться, что самым простым решением будет просто заменить предохранитель на 15 А предохранителем большего размера, но на самом деле это очень опасно. Хотя проводка в цепи прикуривателя может выдерживать ток чуть более 15 ампер, нет никакой гарантии, что это действительно так. И если проблема в вашей цепи на самом деле связана с коротким замыканием, установка предохранителя большего размера может привести к нагреву проводки до точки, при которой она может расплавиться или даже вызвать пожар.

Хотя вы можете купить автоматический выключатель как прямую замену предохранителю, который продолжает перегорать, это тоже плохая идея, особенно если в цепи есть короткое замыкание.Эти автоматические выключатели полезны в некоторых приложениях и имеют определенные диагностические цели, но использовать их для преднамеренной перегрузки цепи прикуривателя не рекомендуется.

Проверьте гнездо прикуривателя на наличие посторонних предметов

Существует множество причин, по которым предохранитель прикуривателя постоянно срабатывает, но одна из наиболее распространенных и часто упускаемых из виду — это присутствие постороннего предмета в розетке. Поскольку гнезда прикуривателя сконструированы таким образом, что весь корпус металлического цилиндра заземлен, а центральный штифт горячий, на удивление легко закоротить цепь.

В некоторых автомобилях рядом с гнездом прикуривателя есть держатели для мелочи или универсальные лотки, что делает опасно легким падение монеты. Если это произойдет, монета может коснуться как заземленного цилиндра, так и горячего штифта внутри розетку и вызвать короткое замыкание.

Другие металлические предметы, такие как скрепки или даже кусочки старых зарядных устройств для телефонов, также могут застрять в гнезде прикуривателя. В некоторых случаях вы можете обнаружить, что такой объект не всегда вызывает короткое замыкание, но вставка прикуривателя или 12-вольтового адаптера питания приводит к немедленному срабатыванию предохранителя.

Если вы заглянете внутрь гнезда прикуривателя с фонариком и увидите посторонний предмет, скорее всего, его удаление решит вашу проблему. На всякий случай убедитесь, что вы извлекли предохранитель прикуривателя , прежде чем лезть внутрь гнезда для удаления постороннего предмета. Затем вы можете установить новый предохранитель и проверить, не перегорел ли он.

Проверьте устройство, которое вы хотите запитать от прикуривателя

Существует жесткое ограничение на ток, который вы можете получить от розетки прикуривателя или любой 12-вольтовой розетки для аксессуаров.Если устройство, которое вы хотите включить через прикуриватель, потребляет больше силы тока, то простой факт: предохранитель сгорает каждый раз, когда вы его подключаете.

В большинстве случаев в цепях прикуривателя используются предохранители на 15 А, но вы можете проверить блок предохранителей в своем автомобиле, чтобы убедиться. Затем вы захотите проверить устройство, которое вы пытаетесь подключить, чтобы узнать, сколько силы тока оно потребляет. Зарядные устройства для сотовых телефонов обычно предназначены для работы с гнездами прикуривателя без перегорания предохранителя, но другие устройства, такие как инверторы прикуривателей, могут легко перегрузить цепь.

Даже если ваше 12-вольтовое устройство, зарядное устройство, адаптер или инвертор рассчитано на потребление менее 15 А, все равно стоит проверить вилку. Если вилка сломана, изношена или на ней что-то прилипло, подключение к розетке может вызвать прямое короткое замыкание между питанием и массой внутри гнезда прикуривателя.

Если вы когда-либо пытались подключить к прикуривателю только одну вещь, возможно, стоит попробовать другое зарядное устройство или адаптер на 12 В, чтобы исключить проблему с тем, которое вы использовали.Или вы также можете использовать омметр для проверки внутреннего короткого замыкания в вашем адаптере.

Проблемы со схемой прикуривателя

В большинстве случаев перегорание предохранителя прикуривателя вызвано какой-то внешней проблемой. Однако всегда возможно, что вы столкнулись с внутренней проблемой. Если предохранитель всегда перегорает, даже не вставляя что-либо, и вы убедились, что внутри розетки нет посторонних предметов, значит, проблема в другом месте цепи.

Чтобы полностью исключить проблему с самой розеткой, вы можете снять ее и посмотреть, не перегорел ли предохранитель. Это приложение, в котором предохранитель автоматического выключателя действительно может быть полезен, поскольку многократное пережигание предохранителей для сужения источника вашей проблемы может стать дорогостоящим.

Этот тип проблемы также будет легче диагностировать, если вы сможете отследить электрическую схему для вашего конкретного автомобиля, поскольку она покажет вам любые компоненты, кроме прикуривателя, которые также находятся в той же цепи.Отключение каждого из этих компонентов по очереди, если таковые имеются, также может быть полезно для определения источника короткого замыкания.

Другой вероятной причиной такого типа проблем является короткое замыкание в проводе питания. По сути, это означает, что провод питания, который подключается к прикуривателю, мог потереться или прожечь и вступить в контакт с металлом где-то за приборной панелью. Вы можете найти этот тип короткого замыкания, проверив непрерывность между проводом питания прикуривателя и массой.

Обнаружение короткого замыкания

В зависимости от вашего конкретного транспортного средства, может быть чрезвычайно сложно найти местоположение этого типа короткого замыкания. Короткое замыкание может быть расположено в труднодоступном месте, которое вы не сможете найти, не сняв радио, элементы управления HVAC или даже приборную панель.

Хотя в автомобильной промышленности есть устройства для обнаружения коротких замыканий, это не тот инструмент, который у всех будет под рукой. В некоторых случаях самым простым решением может быть просто оставить предохранитель прикуривателя постоянно и подключить новый провод питания к гнезду прикуривателя.

Ремонт неисправной цепи прикуривателя

Если вы решили подключить к гнезду прикуривателя новый провод питания, очень важно использовать провода подходящего сечения. Также жизненно важно установить соответствующий предохранитель, если вы решите пойти по этому пути. В некоторых случаях вы можете использовать пустое место в блоке предохранителей, а в других случаях единственный вариант — проложить провод питания непосредственно к батарее.

В обеих этих ситуациях неиспользование подходящего предохранителя может легко привести к электрическому возгоранию.И в любом случае прокладка нового провода питания должна быть вашим последним средством после того, как вы исключили любую другую потенциальную причину повторного сгорания предохранителя прикуривателя.

Спасибо, что сообщили нам об этом!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

Где находится предохранитель прикуривателя ВАЗ 2109. Распиновка монтажных блоков автомобилей ВАЗ

Добрый день. Сегодня у нас есть сервисный центр ВАЗ 2108, 2109, 21099.Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Код поставщика:
Монтажный блок предохранителей — 2114-3722010

Приборов:
Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Откройте капот.Тогда прямо под лобовым стеклом вы увидите монтажный блок.

Нажмите на 2 защелки и откройте крышку.

Внутри есть специальный пинцет для замены предохранителей.

Поднимаем предохранитель и меняем.

Блок предохранителей со снятой крышкой.

Слева от водителя под панелью находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель #	Ампер	За что отвечает:
		Противотуманная фара правая
		Противотуманная фара левая
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа освещения вещевого ящика
		Указатели поворота Задние фонари Щетки лобового стекла Генератор Уровень тормозной жидкости
		Давление масла Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Контрольная лампа Открытие двери
		Внутреннее освещение Задние фонари
		Электрические стеклоподъемники
		Табличный номер Фонарь моторного отсека Освещение приборов Размеры Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Размер заднего правого фонаря
		Несчастный случай
		Обогрев заднего стекла Реле обогрева заднего стекла (контакты) Патрон переносной лампы Прикуриватель
		Фара правая
		Фара левая
		Ближний свет левой фары
		Ближний свет правой фары
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа освещения вещевого ящика
		Давление масла Заслонка карбюратора Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Контрольная лампа Открытие двери
		Задние тормоза Освещение салона
		Табличный номер Фонарь моторного отсека Освещение приборов Размеры Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Фонарь задний левый
		Фонарь задний правый
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет левой фары
		Ближний свет правой фары

Для обслуживания и ремонта электрооборудования автомобиля ВАЗ особый подход был применен к компоновке каждого из компонентов общей системы.То есть все реле и предохранители размещены в одном компактном корпусе монтажного блока. Использование коммутационных взаимосвязанных цепей различных электрических систем позволяет отказаться от установки большого количества реле по всему корпусу машины и упрощает процесс ремонта их заменяемых деталей. Для поиска неисправных элементов не нужно разбирать всю машину — достаточно заменить само устройство, которое подключается к цепи с помощью унифицированных разъемов. Они нам в этом помогают.Далее мы приводим принципиальные электрические схемы МБ для автомобиля ВАЗ.

Распиновка монтажного блока 2107

Номер предохранителя	Защищенные цепи
F1 (8A) (10A)	Задние фонари (фонарь заднего хода). Электродвигатель отопителя. Контрольная лампа и реле обогрева заднего стекла (обмотка).
F2 (8A) (10A)	Электродвигатели очистителя и омывателя лобового стекла. Электродвигатели очистителя и омывателя фары.Реле очистителя лобового стекла. Реле очистителя и омывателя фар (контакты)
F3 (8A) (10A)	Запасной
F4 (8A) (10A)	Запасной
F5 (16A) (20A)	Реле включения обогревателя и обогревателя заднего стекла (контакты)
F6 (8A) (10A)	Прикуриватель. Патрон переносной лампы
F7 (16A) (20A)	Звуковые сигналы и реле включения звуковых сигналов
F8 (8A) (10A)	Указатели поворота в аварийном режиме.Выключатель и реле-прерыватель указателей поворота и аварийной сигнализации в аварийном режиме.
F9 (8A) (10A)	Регулятор напряжения генератора (для а / м с генератором Г-222)
F10 (8A) (10A)	Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Реле включения электродвигателя вентилятора (обмотка). Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи.Комбинация устройств. Вольтметр. Система управления электропневматическим клапаном карбюратора. Реле контрольной лампы стояночного тормоза
F11 (8A) (10A)	Фонари задние (стоп-сигналы). Внутренний свет
F12 (8A) (10A)	Правая фара (дальний свет). Обмотка реле включения дворников (при включенном дальнем свете)
F13 (8A) (10A)	Левая фара (дальний свет). Контрольная лампа дальнего света
F14 (8A) (10A)	Левая фара (габаритный свет).Правый задний фонарь (габаритный свет). Подсветка номерного знака. Лампа на капоте. Контрольная лампа включения габаритного света
F15 (8A) (10A)	Фара правая (габаритный свет). Левый задний фонарь (габаритный свет). Лампа прикуривателя. Лампы для приборного освещения
F16 (8A) (10A)	Правая фара (ближний свет). Обмотка реле включения дворников (при включенном ближнем свете)
F17 (8A) (10A)	Левая фара (ближний свет)

Монтажная блок-схема 2105-3722010-02 LADA 21054, 21074

Цепи, защищенные предохранителями

Номер предохранителя	Защищенные цепи
F1 (10A)	Лампочки заднего хода.Электродвигатель подогревателя. Обогрев заднего стекла. Реле обогрева заднего стекла (обмотка).
F2 (10A)	Электродвигатели стеклоочистителя Электродвигатели насоса омывателя лобового стекла. Реле стеклоочистителя для омывателей и омывателей фар (контакты).
F3 (10A)	Запасной.
F4 (10A)	Запасной.
F5 (20A)	Обогреватель заднего стекла. Реле включения обогрева заднего стекла (контакты).
F6 (10A)	Прикуриватель. Часы.
F7 (20A)	Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора системы охлаждения радиатора. Реле включения электродвигателя вентилятора охлаждения радиатора (контакты)
F8 (10A)	Указатели поворота (в аварийном режиме). Индикатор указателей поворотов (в аварийном режиме). Релейный выключатель указателей поворота и аварийной сигнализации.Выключатель аварийной световой сигнализации.
F9 (7.5A)	Лампы задних противотуманных фонарей. Индикатор включения ламп задних противотуманных фар.
F10 (10A)	Указатели поворота (в режиме указателя поворота). Индикатор выключателя реле. Индикатор указателей поворота. Тахометр. Указатель уровня топлива. Индикатор запаса топлива. Стояночный стоп-сигнал. Реле низкого давления масла в системе смазки двигателя. Указатель температуры охлаждающей жидкости. Вольтметр. Сигнализатор аварийного состояния рабочей тормозной системы.Сменный аккумулятор. Реле электровентилятора. Обмотка возбуждения генератора (генератор 37.3701).
F11 (10A)	Подсветка салона. Стоп-сигнал Подсветка багажного отделения.
F12 (10A)	Дальний свет (правая фара).
F13 (10A)	Дальний свет (левая фара). Сигнальная лампа дальнего света.
F14 (10A)	Фонарь габаритный передний (левая фара). Задний фонарь (правый фонарь).Подсветка номерного знака. Выключатель габаритных огней.
F15 (10A)	Фонарь габаритный передний (правая фара). Задний фонарь (левый фонарь). Лампа освещения прикуривателя. Лампа освещения приборов. Лампа освещения бардачка. Часы (осветительная лампа).
F16 (10A)	Ближний свет (правая фара). Реле стеклоочистителей (обмотка реле).
F17 (10A)	Ближний свет фар (левая фара).

Распиновка монтажного блока 2108

Здесь монтажный блок нового образца.Блок старой модели в целом имеет такую же схему, но некоторые контакты (менее 5%) могут не совпадать.

Принципиальная схема монтажного блока LADA Samara (ВАЗ-21099 с панелью ВАЗ-2114).

Нумерация выводов в соединительных колодках, цвет подключаемых к ним проводов и электрических цепей.

Генератор Генератор Генератор

Разъем	Контакт	Цвет провода	Назначение
X1 (W1)	1	B	электрические стеклоподъемники
	2	G	Выключатель зажигания (кл. 15/2)
	3	GP
	4	ЖГ	Выключатель электродвигателя отопителя
	5	R	Выключатель зажигания (класс 30/1)
	6	KR	выключатель зажигания (кл.30)
	7		дверной замок
	8	P	Выключатель зажигания (кл.50)
X2 (W2)	1	BG	Выключатель стеклоочистителя заднего стекла
	2	G	переключатель указателя поворота (правый)
	3	RP	выключатель стоп-сигнала
	4	B	индикатор исправности лампы
	5	Инвертор
	6	ГБ	дверь передняя левая
	7	О КОМПАНИИ
	8	34	сигнальная лампа дальнего света
	9	—
	10	4	Выключатель заднего противотуманного света
	11	середина	Контрольная лампа резерва топлива
	12	Инвертор	Контрольная лампа уровня топлива
	13	Боевая часть	внутреннее освещение
	14	кг	Контрольная лампа стояночного тормоза
	15	гх	переключатель указателя поворота (левый)
	16		Электродвигатель очистителя фар
	17	—
X3 (W3)	1	скв.	датчик скорости
	2	ЧП	выключатель аварийной сигнализации
	3	GP	Выключатель указателей поворота
	4	сб	Контрольная лампа уровня масла
	5	H	вес
	6	РБ	сигнальная лампа омывающей жидкости
	7	RO	контрольная лампа износа тормозных колодок
	8	3 из	выключатель фар
	9	ЖЗ	выключатель стеклоочистителя
	10	PG	патрон
	11		выключатель зажигания (кл.15)
	12	РФ	Выключатель омывателя заднего стекла
	13
	14	скв.	противотуманная фара
	15
	16	SG	датчик давления масла
	17
	18	R
	19	с	переключатель стеклоочистителя
	20	ИЗ	переключатель стеклоочистителя
	21	О КОМПАНИИ	Выключатель заднего противотуманного света
X4 (W4)	1	ZP	Горит и контрольная лампа обогрева заднего стекла
	2	ГБ	переключатель фар (дальний свет)
	3	О КОМПАНИИ	стеклоочиститель
	4	Боевая часть	выключатель наружного освещения
	5	К	реостат подсветки приборов
	6	R	аккумулятор
	7	Bw	переключатель стеклоочистителя и омывателя
	8	О КОМПАНИИ	блок Ш4 монтажный блок клемма 3
	9	Средние частоты	переключатель звука
	10	Б.П.	выключатель стоп-сигнала
	11	R	аккумулятор
	12	Совместное предприятие	переключатель фар (ближний свет)
	13		сигнальная лампа
	14	—
	15	—
	16	WG	Контрольная лампа уровня тормозной жидкости
	17	СТ	указатель температуры охлаждающей жидкости
	18	КБ	индикатор заряда аккумулятора
	19	Hf	Выключатель противотуманных фар
	20	RZ	Контрольная лампа уровня охлаждающей жидкости
	21	F	тахометр
X5 (W5)	1	3	дальний свет (правый)
	2	3H	дальний свет (левый)
	3	Средние частоты	Ближний свет (левый)
	4	P	стартер (класс 50)
	5	ПБ	вентилятор охлаждения радиатора
	6	ИЗ	Ближний свет (правый)
X6 (W6)	1	—
	2	3
	3	MS	указатель поворота (передний левый)
	4	—
	5	—
	6	—
	7	—
	8	Hf	габаритный фонарь (передний правый)
	9	Боевая часть	термостат тепловентилятора
	10	Hf	габаритный фонарь (передний левый)
	11	G	указатель поворота (передний правый)
	12		выключатель света заднего хода
	13	WG	Датчик уровня тормозной жидкости
X7 (W7)	1	—
	2	ЖГ	Электродвигатель очистителя фар
	3	B	Электродвигатель очистителя фар
	4	—
	5	сб	датчик уровня масла
	6	Средние частоты	звуковые сигналы
	7	ИЗ	датчик скорости
	8	СТ	датчик температуры охлаждающей жидкости
	9	КБ	(кл.61)
	10	R	насос омывателя лобового стекла
	11	Боевая часть	Выключатель лампы двигателя
	12	РБ	Датчик уровня омывающей жидкости
	13	РФ	тормозные накладки
	14	—
	15	KP	тахометр
	16	RZ	датчик уровня охлаждающей жидкости
	17	Сборный	реле противотуманных фар
X8 (W8)	1	ЖП	реле противотуманных фар
	2	Hf	противотуманная фара (левая)
	3	F	противотуманная фара (правая)
	4	GP	катушка зажигания
	5	R	(кл.30)
	6	R	(кл.30)
	7	—
	S	РФ	реле противотуманных фар
X9 (W9)	1	РФ
	2	G	указатель поворота (правый задний)
	3	BG	Электродвигатель очиститель заднего стекла
	4	Оч	задние противотуманные фонари
	5	Средние частоты	дверь задняя
	6	Инвертор	дверь передняя правая
	7	Боевая часть	внутреннее освещение
	8	кг	датчик ручного тормоза
	9	Боевая часть	Кнопки сигнализации открытой двери
	10
	11	ИЗ	фонарь освещения номерного знака
	12	ГБ	дверь передняя левая
	13	B	внутреннее освещение
	14	P	стоп-сигналы
	15	F	габаритный фонарь (задний правый)
	16	3	фонарь заднего хода
	17	Hf	габаритный фонарь (задний левый)
	18	ЖГ	очиститель заднего стекла
	19		Обогрев заднего стекла
X11 (W11)	1	F	насос
	2	РФ	Омыватель заднего стекла
	3	—
	4	F	насос
	5	Боевая часть	лампа моторного отсека
	6	—
	7	—
	8	CC	лампа моторного отсека
	9	B
	10		Электродвигатель стеклоочистителя
	11	—
	12	с	Реле аварийного давления масла
	13	—
	14	R	Клапан омывателя лобового стекла
	15	с	Электродвигатель стеклоочистителя
	16	ИЗ	электродвигатель стеклоочистителя
	17	Сборный	электродвигатель стеклоочистителя
	18	—
	19	—

Распиновка монтажного блока 2109

Монтажный блок ВАЗ 2109 предназначен для объединения жгутов проводов, а также для размещения реле и предохранителей.В первых моделях использовался монтажный блок типа 17.3722. Он состоит из корпуса, состоящего из двух частей, и печатной платы, на которой распаяны клеммы для подключения к площадкам жгута проводов, установки реле и предохранителей.

На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но имеют другое соединение для вентилятора охлаждения радиатора.

Предохранитель №	Защищенные схемы
1 (8 А) F9 (7.5 А)	Фара противотуманная правая
2 (8 А) F8 (7,5 А)	Левая противотуманная фара
3 (8 А) F1 (10 А)	Очистители фар (на момент включения). Cleaner Relay фар (контакты). Клапан омывателя фар
4 (16 А) F7 (30 А)	Очистители фар (в рабочем режиме). Реле стеклоочистителя фар (обмотка). Электродвигатель вентилятора отопителя. Электродвигатель омывателя окон. Редуктор электродвигателя стеклоочистителя заднего стекла.Таймер омывателя заднего стекла. Клапаны омывателя лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) обогрева заднего стекла. Элемент управления ‘Лампа обогрева заднего стекла. Лампа освещения перчаточного ящика
5 (8 А) F16 (15 А)	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота). Контрольная лампа Задние фонари (лампы заднего хода). Мотор-редуктор и реле включения очистителя лобового стекла.Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Лампа светового табло «СТОР». Указатель температуры охлаждающей жидкости. Указатель уровня топлива с лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Фонари задние (стоп-сигналы). Внутренний свет
6 (8 А) F6 (30 А)	Электроэнергия передних дверей. Силовые реле
7 (8 А) F10 (7.5 А)	Подсветка номерного знака. Лампа на капоте. Лампы осветительные приборы. Контрольная лампа внешнего освещения. Подсветка обогревателя табло. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты). Звуковой сигнал и реле его включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Фонарь задний левый (габаритный свет)
10 (8 А) F11 (7.5 А)	Фара правая (габаритный свет). Фонарь задний правый (габаритный свет)
11 (8 А) F2 (10 А)	Указатели поворота и реле аварийной сигнализации (в режиме сигнализации). Сигнальная лампа
12 (16 А) F4 (20 А)	Обогреватель заднего стекла. Реле (контакты) обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель
13 (8 А) F15 (7,5 А)	Фара правая (дальний свет)
14 (8 А) F14 (7.5 А)	Левая фара (дальний свет). Контрольная лампа дальнего света фар
15 (8 А) F13 (7,5 А)	Фара левая (ближний свет)
16 (8 А) F12 (7,5 А)	Фара правая (ближний свет)

Распиновка монтажного блока 2110

Цепи, защищенные предохранителями

Номер предохранителя	Защищенные цепи
F1 (5A)	Лампы фонарей освещения номерного знака.Лампы освещения приборов. Контрольная лампа габаритного света. Лампа освещения багажника. Лампы габаритной подсветки левой стороны
F2 (7,5 А)	Левая фара (ближний свет)
F3 (10A)	Левая фара (дальний свет)
F4 (10A)	Правая противотуманная фара
F5 (30A)	Электродвигатели стеклоподъемников
F6 (15A)	Переносная лампа
F7 (20A)	Двигатель вентилятора охлаждения двигателя Звуковой сигнал
F8 (20A)	Дефлектор заднего стекла.Реле (контакты) обогревателя заднего стекла
F9 (20A)	Клапан рециркуляции. Дворники и омыватели лобового, заднего стекла и фар. Реле (обмотка) включения обогрева заднего стекла
F10 (20A)	Запасной
F11 (5A)	Лампы габаритных огней по правому борту
F12 (7.5A)	Правая фара (ближний свет)
F13 (10A)	Правая фара (дальний свет).Контрольная лампа дальнего света
F14 (10A)	Левая противотуманная фара
F15 (20A)	Подогрев сидений. Замок замка багажника
F16 (10A)	Реле мигалок / индикаторов (в режиме тревоги). Контрольная лампа аварийной сигнализации
F17 (7.5A)	Лампа внутреннего освещения. Лампа индивидуального освещения. Лампа подсветки замка зажигания. Лампы стоп-сигналов. Часы (или бортовой компьютер)
F18 (25A)	Лампа освещения пылесборника.Контроллер нагревателя. Зажигалка
F19 (10A)	Запирание дверных замков. Реле контроля исправности стоп-сигналов и габаритных огней. Указатели поворота с сигнальными лампами. Лампы заднего хода. Обмотка возбуждения генератора. Блок индикации бортовой системы мониторинга. Приборный щиток. Часы (или бортовой компьютер)
F20 (7,5 А)	Задние противотуманные фары

Комбинация приборов ВАЗ 2110, 2110, 2111, 2112

Распиновка монтажного блока 2113, 2114, 2115

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант No.1.

Схема монтажного блока ВАЗ-2113, 2114, 2115 Вариант №2.

Нумерация заглушек в соединительных колодках монтажного блока ВАЗ 2113, 2114, 2115

Монтажный блок нового образца ВАЗ-2113, 2114, 2115. Расположение предохранителей и реле.

К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;
К7 — реле включения обогрева заднего стекла;
К8 — реле дальнего света фар;
К9 — реле ближнего света;
F1 — F20 — предохранители;
X11 — выводы колодки жгута проводов

Таблица схем защищенных предохранителями на ваз 2114

Номер предохранителя	Сила тока, А	Цепи, которые защищает предохранитель
F1	20	Реле включения задних противотуманных фар.Лампы задних противотуманных фар. Сигнализатор включения задних противотуманных фар
F2	10	Указатели поворота, реле указателей поворота и сигнализация (в режиме сигнализации) Сигнальная лампа аварийной сигнализации
F3	7,5	Передний светильник салона. Центральное внутреннее освещение. Освещение багажного отделения. Лампа подсветки замка зажигания Контрольная лампа двигателя. Лампы сигналов торможения. Маршрутный компьютер (если установлен)
F4	20	Патрон для подключения переносной лампы.Реле включения обогрева заднего стекла (контакты). Обогрев заднего стекла
F5	20	Звуковой сигнал. Реле звукового сигнала. Электродвигатель вентилятора охлаждения Предохранитель вентилятора.
F6	30	Электростеклоподъемники. Реле стеклоподъемника (контакты)
F7	30	Электродвигатель отопителя. Предохранитель печки ваз 2114, ваз 2115. Электродвигатель омывателя лобового стекла. Электродвигатели очистителей фар (в рабочем режиме) Предохранитель прикуривателя.Лампа освещения бардачка. Реле включения обогрева заднего стекла (обмотка)
F8	7,5	Предохранитель противотуманных фар ваз 2114, 2115 — фара противотуманная правая
F9	7,5	Предохранитель противотуманных фар ваз 2114, 2115 — левая противотуманная фара
F10	7,5	Лампы габаритного света по левому борту. Контрольная лампа габаритных огней. Лампы освещения номерного знака. Лампа капота Выключатель освещения приборов.Предохранитель подсветки переключателей, приборов, прикуривателя, пепельницы, рычагов управления отопителем
F11	7,5	Габаритные огни по правому борту
F12	7,5	Фара правая (ближний свет)
F13	7,5	Фара левая (ближний свет)
F14	7,5	Левая фара (дальний свет). Контрольная лампа дальнего света фар
F15	7,5	Фара правая (дальний свет)
F16	15	Указатели поворота, реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).Лампочки заднего хода. Реле контроля исправности ламп. Блок индикации бортовой системы мониторинга. Комбинация приборов Контрольная лампа давления масла. Контрольная лампа стояночного тормоза (предохранитель стоп-сигнала). Контрольная лампа уровня тормозной жидкости. Контрольная лампа аккумуляторной батареи. Маршрутный компьютер (если установлен). Обмотка возбуждения генератора (в режиме запуска двигателя). Передний дворник. Управление подогревом сидений.

Слаженная работа автомобиля обеспечивается множеством сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электросистемы от перегрузки используются предохранители. Все предохранители объединены в один монтажный блок. Блок предохранителей электрической цепи ВАЗ 2109 представляет собой небольшую печатную плату
с комплектом предохранителей.

Базовые знания блока на ВАЗ 2109

Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
выпускается производителями двух разновидностей.У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них обозначены по-разному, используются разные типы предохранителей и соответственно разъемы для них разные.

Структура старого предохранителя, блок-схема

Монтажный блок 17.3722 старого выпуска состоит из двух компонентов. Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с контактными площадками.Второй — установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

К1 — отвечает за мытье стекла сзади.
К2 — поворотники и аварийка.
К3 — дворник.
К5 — дальний свет фар.
К6 — очиститель фар.
К8 — отвечает за сигнал.
К9 — включение вентилятора в системе охлаждения двигателя.
К10 — отвечает за обогрев заднего стекла.
К11 — фары ближнего света.

Структура схемы нового блока

К1 — очиститель фар.
К2 — прерыватель поворотников и аварийка.
К3 — очиститель лобового стекла.
К4 — контроль исправности лампочек.
К5 — отвечает за окно.
К6 — звуковой сигнал.
К7 — обогрев заднего стекла.
К8 — дальний свет.
К9 — ближний свет.

Автоматические выключатели

Для различения розеток предохранителей принято использовать обозначение
латинской буквой F.Сами предохранители маркируются цифрой и буквой А, где цифра
означает силу тока, а буква А означает, что данный тип предназначен для защиты от токов короткого замыкания
.

Схема предохранителей

Ваз 2109 обозначена таким образом.

F1 — очистители фар. Используйте предохранитель (10А).
F2 — повороты и аварийный свет (10А).
F3 — задние стоп-сигналы и лампа освещения салона (10А).
F4 — подогрев стекла и прикуривателя (20А).
F5 — вентилятор сигнала и охлаждения (20А).
F6 — электростеклоподъемники на передних дверях (30А).
F7 — очиститель фар (при работе) и вентилятор отопления (30А).
F8 — противотуманка L (7,5А).
F9 — противотуманная фара П (7,5А).
F10 — лампа освещения приборной панели, лампа моторного отсека и лампа освещения салона (7,5А).
F11 — правильные габариты и фара (7,5А).
F12 — фары ближнего света П (10А).
F13 — фара ближнего света L (7.5А).
F14 — фара дальнего света L и контрольная лампа включения этих фар (7,5А).
F15 — дальний свет фар П (7,5А).
F16 — витки (15А).

Инструкции по замене предохранителя

Если в машине есть проблема с каким-либо электрическим устройством, сначала проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема в нем, не огорчайтесь, отремонтировать своими руками не составит труда даже новичку в этом деле.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями. К таким устройствам относятся генератор, зажигание, стартер, сам аккумулятор, центральный замок двери.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать осторожность.

При ремонте автомобильного электрооборудования обязательно отключите провод
от минусовой клеммы аккумуляторной батареи.
При замене предохранителей придерживайтесь маркировки. Ни в коем случае не заменяйте их другими. Также не замыкайте цепь перемычкой.
Так же нельзя закоротить провода, проверить схему на наличие искры,
это приведет к прогоранию пути тока.
Если есть необходимость снять блок, то использовать для этого отвертку по металлу
нельзя. Это может привести к замыканию реле и возгоранию.
треков, что приведет к выходу из строя всей платы.

Важные моменты

Если у вас неисправна электрическая схема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, в этом случае обязательно подключите вентилятор двигателя
, который находится в системе охлаждения через реле.

Игнорируя это, пути, по которым течет ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора.Это необходимо сделать, потому что его контакты рассчитаны на больший ток.

Какие могут быть проблемы со схемами предохранителей

Проблем с электросхемой ВАЗ 21093 может быть несколько.

Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
Вся процедура выполняется аккуратно и без спешки.
Отключите все имеющиеся предохранители и реле.
Снимаем саму плату. Далее либо замените, либо почистите старый.
Тщательно очистите дорожки растворителем, просто делайте все
предельно аккуратно и осторожно, так как живые дорожки
легко могут повредить, а если вы повредите их, вам придется припаять.
Соберите в обратном порядке.
готова к выполнению своих функций.

Вельт Авто Митино.

Автомобиль — это сложный механизм, состоящий из множества различных компонентов, деталей и электрических схем, мы читаем статью.Для защиты последнего (в основном от перегрузки и короткого замыкания) в нем предусмотрены предохранители, которые в ВАЗ 2109 по большей части объединены в один блок — монтажный, он же блок предохранителей.

Что нужно знать о блоке предохранителей ВАЗ 2109?

Блок предохранителей на ВАЗ 2109 находится под капотом автомобиля: слева, между основанием лобового стекла и моторным щитом.
На сегодняшний день можно встретить два варианта монтажного блока «девятка»: старый, тип 17.3722, а новый — 2114-3722010-60 / 2114-3722010-18 (устанавливается на автомобили ВАЗ с 1998 года). Их главное отличие — другое обозначение реле, разъемов и предохранителей; разные рейтинги последнего, а также отсутствие (за ненадобностью) в обновленной версии двух реле: электродвигателя вентилятора охлаждения и времени омывателя заднего стекла.
Обозначения на корпусе блока предохранителей представляют собой порядковые номера последнего, позволяющие определить по схеме блока, за какую электрическую цепь отвечает каждый из них.Например, предохранитель с обозначением F3 в новом монтажном блоке (в старом у него был предохранитель под номером 6) отвечает за освещение салона и задние стоп-сигналы, а предохранитель F1 (до 1998 года — предохранитель номер 3) отвечает для омывателей фар, очистителей фар и т. д. d.

Схема блока предохранителей ВАЗ 2109.

Монтажный блок 17.3722.

(К6) реле включения очистителей фар;
(К1) таймер омывателя заднего стекла;
(К2) реле-прерыватель указателей поворота и аварийной сигнализации;
(К3) реле стеклоочистителя;
контактные перемычки на месте реле контроля исправности ламп;
(К10) реле обогрева заднего стекла;
запасной предохранитель;
(К5) реле дальнего света;
(К11) включения фар;
;
(К9) включения электродвигателя вентилятора системы охлаждения двигателя;
(К8) реле включения звукового сигнала;

Монтажный блок 2114-3722010-60.

Схема подключения монтажного блока 2114-3722010-60.

внешняя цифра в обозначении вилки — это номер колодки, а внутренняя — условный номер вилки.
предохранители F1-F16.
реле ближнего света фар К9.
Реле дальнего света K8.
реле включения звуковых сигналов К6.
Реле включения обогрева заднего стекла К7.
реле включения омывателей фар К1.
Реле электрического стеклоподъемника К5.
контроля исправности ламп К4.
k3 Реле стеклоочистителя.
Реле-прерыватель указателей поворота и аварийной сигнализации К2.

Схема подключения монтажного блока 17.3722.

реле-прерыватель указателей поворота и сигнализации К2;
Реле стеклоочистителя К3;
Реле стеклоподъемника (не установлено) К7;
реле контроля исправности ламп (внутри показаны контактные перемычки, которые устанавливаются вместо реле) К4;
Таймер омывателя заднего стекла К1;
реле включения электродвигателя вентилятора системы охлаждения двигателя К9;
реле включения очистителей фар К6;
реле включения обогрева заднего стекла К10;
звуковое реле К8;
реле дальнего света К5;
реле ближнего света фар К11;
внешняя цифра в обозначении вилки — это номер колодки, а внутренняя — условный номер вилки;

Возможные неисправности блока предохранителей ВАЗ 2109 и методы их устранения.

1. Перегорел предохранитель (один или несколько).

Это наиболее частое повреждение монтажного блока. Исправить это просто: купите новый соответствующий предохранитель на необходимую силу тока и установите его на место старого. Но не забывайте выяснять причины их неудачи. В противном случае проблема может повториться.

2. Окисление контактов платы с токоведущими дорожками.

Еще одна довольно частая проблема, вызванная не лучшим расположением блока предохранителей в «девятке», из-за чего там может скапливаться вода.Именно здесь это источник проблем, которые можно решить двумя способами: первый — это приобретение нового монтажного блока и его установка вместо существующего, а второй — просто очистка окисленных контактов. С первым вариантом все понятно. Что касается второго, то здесь тоже все предельно просто, главное — подходить ответственно, а все действия выполнять с максимальной осторожностью и аккуратностью.

Итак, отсоединяем все реле и предохранители в блоке, снимаем плату, чистим обычным растворителем (здесь важно — чтобы не повредить дорожки микрочипа, паяльником тоже придется поработать) и в в обратном порядке, вернуть все на свои места.

Добрый день. Сегодня у нас есть автосервис ВАЗ 2108, 2109, 21099. Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок напряжения, после чего перестали работать дворники, поворотники, задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Артикул:

Блок крепления предохранителей — 2114-3722010

Приборы:

Для замены предохранителей на ВАЗ 2108, 2109, 21099 инструмент не нужен

Схема и расположение предохранителей ВАЗ 2108 , 2109, 21099:

Открыть капот.Под лобовым стеклом вы увидите монтажный блок.

Внутри можно найти специальный пинцет для замены предохранителей.

Следующим шагом будет подобрать предохранитель и заменить его.

Блок предохранителей со снятой крышкой.

Под панелью с левой стороны от водителя находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099.

Расшифровка значений предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель #		За что отвечает:
		Противотуманная фара правая
		Противотуманная фара левая
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогреватель заднего стекла Лампа освещения перчаточного ящика
		Указатели поворота Задние фонари Щетки лобового стекла Генератор Уровень тормозной жидкости
		Давление масла Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Контрольная лампа Открытие двери
		Внутреннее освещение Задние фонари
		Электрические стеклоподъемники
		Табличный номер Фонарь в моторном отсеке Освещение приборов Размеры Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Размер заднего правого фонаря
		Несчастный случай
		Обогрев заднего стекла Реле обогрева заднего стекла (контакты) Патрон переносной лампы Прикуриватель
		Фара правая
		Фара левая
		Ближний свет передний левый
		Ближний свет передняя правая фара
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогреватель заднего стекла Лампа освещения перчаточного ящика
		Давление масла Заслонка карбюратора Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Контрольная лампа Открытие двери
		Задние тормоза Освещение салона
		Табличный номер Фонарь в моторном отсеке Освещение приборов Размеры Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Фонарь задний левый
		Фонарь задний правый
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет правой фары
		Дальний свет левой фары
		Ближний свет передняя левая фара
		Ближний свет передняя правая фара

Монтажный блок.Распиновка монтажных колодок автомобилей ВАЗ Реле 2109

Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — при наличии) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2). Цепи заряда незащищенной АКБ, зажигания (карбюраторные двигатели), запуска двигателя, цепи «генератор — замок зажигания — монтажный блок».Мощные потребители (стартер, фары, мотор вентилятора охлаждения, бензонасос и др.) Подключаются через реле.

С 1998 года вместо блока 17.3722 на некоторых автомобилях устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями. Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (a На этих автомобилях установлен новый тип сенсорного переключателя, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала).Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет белую метку возле разъема XII. .

Блок предохранителей 2114-3722010-10, 2114-3722010-18, 2114-3722010-60

№	И	Прием
1	10	Клапан омывателя фар
2	10
3	10	Плафон внутреннего освещения
4	20	Обогрев заднего стекла Реле (контакты) включения обогрева заднего стекла Прикуриватель
5	20
6	30	Стеклоподъемники передней двери Реле стеклоподъемника
7	30	Очистители фар (в работе) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя ветрового стекла Электродвигатель очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны омывателя лобового и задних окон Реле (обмотка) для включения электровентилятора системы охлаждения двигателя Реле (катушка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла
8	7.5	Левая противотуманная фара
9	7,5	Фара противотуманная правая
10	7,5	Лампа подкапотного пространства Лампа подсветки приборов Контрольная лампа наружного освещения Лампа прикуривателя Левая фара (габаритный свет)
11	7,5	Фара правая (габаритный свет)
12	7.5	Фара правая (ближний свет)
13	7,5	Фара левая (ближний свет)
14	7,5	Фара левая (дальний свет)
15	7,5	Фара правая (дальний свет)
16	15	Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота) Контрольная лампа указателей поворота Обмотка возбуждения генератора (при запуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Управление лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «СТОП» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр
17	–	Запасной
18	–	Запасной
19	–	Запасной
20	–	Запасной
Реле
К1	Реле стеклоочистителя фар
К2	Реле-прерыватель указателей поворота и сигнализации
К3	Реле стеклоочистителя
К4	Реле контроля исправности ламп
K5	Реле стеклоподъемника
K6	Реле звукового сигнала
K7	Реле обогрева заднего стекла
K8	Реле включения дальнего света фар
K9	Реле ближнего света фар

Блок предохранителей 17.3722

До 1986 года противотуманные фары в задних фонарях и противотуманные фары были защищены предохранителем 15 на монтажном блоке. С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и размещен в отдельном пластиковом корпусе.

№	И	Прием
1	8	Фара противотуманная правая
2	8	Левая противотуманная фара
3	8	Очистители фар (при включении) Реле очистителей фар (контакты) Клапан омывателя фар
4	16	Электродвигатель очистителя фар Реле стеклоочистителя (катушка) Электродвигатель обогревателя Электродвигатель омывателя окон Электродвигатель очистителя заднего стекла Реле времени омывания заднего стекла Клапан омывателя лобового и задних окон Катушка реле включения электровентилятора система охлаждения Катушка реле включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа бардачка
5	8	Указатели поворота в режиме индикации поворота и соответствующая контрольная лампа Задние фонари (лампа горит задним ходом) Контрольная лампа резерва топлива, давления масла, стояночного тормоза, уровня тормозной жидкости, воздушной заслонки карбюратора Вольтметр и контрольная лампа зарядки аккумулятора Мотор-редуктор и реле для включение стеклоочистителя Обмотка возбуждения генератора (при пуске) Лампа светового табло «СТОП» Указатели температуры охлаждающей жидкости и уровня топлива
6	8	Задние фонари (стоп-сигналы) Освещение салона кузова Электростеклоподъемники и реле стеклоподъемников
7	8	Освещение номерного знака Подсветка моторного отсека Контрольная лампа бокового освещения Лампа приборного освещения и лампа прикуривателя Индикация освещения рычагов подогревателя
8	16	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле включения
9	8	Левая фара (габаритный свет) Левый габаритный фонарь (габаритный свет)
10	8	Передняя правая фара (габаритный свет) Правый габаритный фонарь (габаритный свет)
11	8	Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации) Контрольная лампа
12	16	Элемент обогрева и реле обогрева заднего стекла Прикуриватель Розетка для переносной лампы
13	8	Фара правая (дальний свет)
14	8	Левая фара (дальний свет) Контрольная лампа дальнего света
15	8	Фара левая (ближний свет)
16	8	Фара правая (ближний свет)
Реле
К1	Реле времени омывателя заднего стекла (451.3747 / 2108-3747110, 2108-3747110-06)
К2	Реле-прерыватель указателей поворота и аварийной сигнализации (493.3747 / 2108-3747010-02)
К3	Реле-прерыватель стеклоочистителя (522.3747 / 2108-3747710)
К4	Контактные перемычки вместо реле контроля исправности ламп Реле контроля исправности ламп (4402.3747 / 21083-3747410, 21083-3747410-06)
K5	Реле дальнего света фар (113.3747 / 2105-3747210-10, 2105-3747210-12)
K6	Реле очистителя фар (112.3747 / 2105-3747210, 2105-3747210-02)
K7	Реле стеклоподъемника (13.3747 / 2105-3747210-10, 2105-3747210-12)
K8	Реле включения звуковых сигналов (13.3747 / 2105-3747210-10, 2105-3747210-12)
K9	Реле включения электровентилятора системы охлаждения (13.3747 / 2105-3747210-10, 2105-3747210-12)
K10	Реле обогрева заднего стекла (13.3747 / 2105-3747210-10, 2105-3747210-12)
K11	Реле ближнего света фар (13.3747 / 2105-3747210-10, 2105-3747210-12)

Монтажный блок ВАЗ 2109 предназначен для совмещения жгутов проводов, а также для размещения реле и предохранителей. В первых моделях использовался монтажный блок типа 17.3722. Состоит из корпуса, состоящего из двух частей, и печатной платы, на которой припаяны выводы для подключения к контактным площадкам жгутов проводов, установки реле и предохранителей. Ниже представлена принципиальная схема монтажного блока ВАЗ 2109 тип 17.3722.

На последних моделях используется монтажный блок ВАЗ 2109 типа 2114-3722010-60. В этом устройстве используются плавкие предохранители с плоским лезвием. Контактное соединение таких предохранителей более надежное, так как они имеют большую площадь контакта.

Взаимозаменяемость разъемов разъемов жгута проводов идентична колодке 17.3722. Обозначения предохранителей и защищаемые цепи немного отличаются. Схема монтажного блока ВАЗ 2109 представлена ниже

На автомобилях с инжекторным двигателем используются монтажные блоки аналогичные 2114-3722010-60, но имеют другое подключение радиатора.
Ниже показано расположение монтажного блока заглушек.

Номиналы предохранителей и защищаемые цепи следующие. * Номера предохранителей с буквой F относятся к предохранителям в монтажном блоке 2114-3 и 22010-60

№ предохранителя.’	Защищенные цепи
1 (8 A) F9 (7,5 A)	Правая противотуманная фара
2 (8 A) F8 (7,5 A)	Левая противотуманная фара
3 (8 A) F1 (10 A)	Очистители фар (в момент включения). Реле включения очистителей фар (контакты). Клапан омывателя фар
4 (16 A) F7 (30 A)	Очистители фар (в работе). Реле стеклоочистителя фар (обмотка).Электродвигатель вентилятора отопителя. Электродвигатель омывателя лобового стекла. Электродвигатель очистителя заднего стекла. Реле времени омывателя заднего стекла. Клапаны включения омывателей лобового и заднего стекол. Реле (обмотка) включения электровентилятора системы охлаждения двигателя. Реле (обмотка) включения обогрева заднего стекла. Регулировка ‘Лампа обогрева заднего стекла. Лампа освещения вещевого ящика
5 (8 A) F16 (15 A)	Указатели поворота и реле-прерыватель для указателей поворота и аварийной сигнализации (в режиме указателя поворота).Контрольная лампа указателей поворота. Задние фонари (фонари заднего хода). Выключатель мотор-редуктора и стеклоочистителя. Обмотка возбуждения генератора (при пуске двигателя). Контрольная лампа уровня тормозной жидкости. Контрольная лампа давления масла. Контрольная лампа воздушной заслонки карбюратора. Контрольная лампа стояночного тормоза. Светильник щитовой «СТОР». Указатель температуры охлаждающей жидкости. Индикатор уровня топлива с контрольной лампой резерва. Вольтметр
6 (8 А) FЗ (10 А)	Фонари задние (стоп-сигналы).Плафон внутреннего освещения
6 (8 А) F6 (30 А)	Электростеклоподъемники передних дверей. Реле включения стеклоподъемников
7 (8 A) F10 (7,5 A)	Подсветка номерного знака. Лампа на капоте. Лампы приборного освещения. Контрольная лампа наружного освещения. Плата подсветки рычагов отопителя. Лампа прикуривателя
8 (16 А) F5 (20 А)	Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты).Звуковой сигнал и реле включения
9 (8 А) F10 (7,5 А)	Левая фара (габаритный свет). Фонарь левый (габаритный)
10 (8 A) F11 (7,5 A)	Правая фара (габаритный свет). Фонарь габаритный (габаритный) правый
11 (8 A) F2 (10 A)	Указатели поворота и сигнальное реле-прерыватель (в режиме сигнализации). Контрольная лампа
12 (16 A) F4 (20 A)	Нагревательный элемент заднего стекла.Реле (контакты) включения обогрева заднего стекла. Розетка для переносной лампы. Прикуриватель «
13 (8 A) F15 (7,5 A)	Правая фара (дальний свет)
14 (8 А) F14 (7,5 А)	Левая фара (дальний свет). Контрольная лампа дальнего света
15 (8 A) F13 (7,5 A)	Левая фара (ближний свет)
16 (8 A) F12 (7,5 A)	Правая фара (ближний свет)

админ 10.06.2011

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите CTRL + ENTER» «Если статья была вам полезна, поделитесь ссылкой на нее в социальных сетях»

(далее — БП) необходим для того, чтобы объединить все провода электропроводки, а также для предотвращения выхода из строя электрооборудования.В автомобилях российского производства владельцы часто сталкиваются с проблемой неработающей техники. Поэтому каждый владелец ВАЗ 2109 должен знать расположение и назначение элементов блока.

[Скрыть]

Расположение и электрическая схема

На более старых моделях (до 1998 г.) блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который в свою очередь имеет дно и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается более новых моделей автомобилей, то есть выпущенных после 1998 года, то блоки питания в них обозначены номерами 2114-3722010-60. В них устанавливаются предохранители (далее — ПП) и эти блоки отличаются между собой электрической схемой и некоторыми нюансами в назначении элементов. Стоит отметить, что вне зависимости от того, инжекторная у вас машина или карбюраторная, устройство и электрическая схема блока питания будут зависеть от года выпуска, а не от типа подачи топлива.

Мы сообщаем об этом, чтобы развеять миф, распространенный среди российских автомобилистов. Водители всерьез считают, что компоновка и конструкция агрегата зависит от системы подачи топлива, но уверяем, это не так.

Что касается расположения, то в ВАЗ 2109 блок предохранителей установлен в моторном отсеке напротив водительского сиденья, под лобовым стеклом.

Основное различие между этими двумя типами БП:

различное обозначение частей устройства;
разные номиналы предохранителей;
Кроме того, производитель решил, что при разработке нового блока питания следует убрать реле электродвигателя вентилятора системы охлаждения, а также реле времени устройства.

Маркировка 17.3722

Разберем принципиальную схему БП старого образца, а также назначение предохранителей. Как мы уже говорили в начале статьи, блок питания с такой схемой можно встретить в ВАЗ 2109, как с инжекторным, так и с карбюраторным двигателем.

Если вы владелец и у вас вышел из строя, например, предохранитель для печки или предохранитель для бензонасоса, то вам будет полезно узнать назначение деталей блока.

Назначение комплектующих блока питания старого образца

Кроме того, вы найдете полезную информацию о назначении реле. Он представлен ниже.

комн.	Назначение
1	Отвечает за исправность элементов очистки фар.
2	Это реле определяет работоспособность омывателя заднего стекла.
3	Этот компонент защищает от выхода из строя лампы указателя поворота, а также сигнальной лампы.
4	Защищает электродвигатель стеклоочистителя от поломки.
5	С помощью этих перемычек можно определить, исправна лампа или нет.
6	Этот компонент защищает заднее стекло с подогревом от перенапряжения.
8	Фары дальнего света.
9	Фары ближнего света.
11	Без этого устройства вентилятор охлаждения двигателя не будет работать.Если это устройство выйдет из строя, мотор может перегреться.
12	Ответственный за работу клаксона.

Артикул 2114-3722010-60

Теперь рассмотрим схему подключения и назначение деталей нового агрегата. Как уже было сказано выше, такая схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.

Схема подключения блока питания нового типа на ВАЗ 2109 с 1998 года.

Ниже представлена таблица, объясняющая каждую часть устройства.

Описание назначения компонентов блока питания нового типа

Также рассмотрим назначение реле.

комн.	За что отвечает
K1	Без этого компонента двигатель омывателя заднего стекла не может работать.
К2	Отвечает за исправность лампочек указателей поворота, а также световой сигнализации.
К3	Отвечает за работу двигателя стеклоочистителя.
К4	Назначение реле — защита стоп-сигналов, а также габаритов автомобиля.
K5	Этот компонент обеспечивает работу ламп.
K6	Эта деталь обеспечивает работу устройства.
K7	Это реле защищает от выхода из строя электродвигателя электрические стеклоподъемники … Конечно, это верно, если в вашем автомобиле установлены электрические стеклоподъемники.
K8	Клаксон.
K9	Вентилятор охлаждения защищает от перенапряжения.
K11	Обеспечивает работу устройства обогрева заднего стекла.
K12	Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда он выходит из строя, не работают лампы на панели приборов, печка или бензонасос. Если в неработоспособном состоянии электрооборудования виноват ПП, то его следует заменить.В принципе, процесс изменения ничем не отличается. Разница лишь в схеме блока питания и другом корпусе самого блока питания.

Для карбюраторных и инжекторных двигателей

В первую очередь нужно открыть капот и отсоединить отрицательную клемму от аккумулятора. Помните, что все ремонтные работы, связанные с блоком питания, необходимо производить при выключенном аккумуляторе.
Найдите БП под лобовым стеклом рядом с сиденьем водителя.Он защищен пластиковой крышкой. Нажмите на защелки по бокам, чтобы снять крышку.
Снимите крышку и вы увидите схему подключения, показывающую расположение и назначение каждого компонента. Если вам необходимо заменить деталь, отвечающую за работу плиты, прикуривателя, бензонасоса или другого оборудования, то найдите это на схеме или воспользуйтесь нашим руководством. Затем удалите плату вручную или с помощью специальных щипцов. Если меняете реле, то демонтируйте его, покачивая вверх-вниз.
Заменить перегоревшую деталь на новую подходящего размера. Перегоревший полипропилен можно определить по оборванной плавкой нити. Выполните всю установку в обратном порядке. Подсоедините отрицательную клемму аккумуляторной батареи.

С левой стороны относительно движения автомобиля под лобовым стеклом вы найдете черный блок, в котором установлены все датчики и реле. Снимите крышку, отжав защелки сбоку.

Как показывает практика, в некоторых случаях, если перестал работать прикуриватель, проблему нужно искать в розетке.В этой ситуации, скорее всего, выходит из строя шайба из олова — она просто плавится от чрезмерной нагрузки. Все дело в том, что именно с его помощью на центральный контакт прикуривателя падает напряжение. Чтобы исправить это, вам нужно будет удалить пришедшую в негодность деталь. Здесь главное действовать предельно осторожно, чтобы не испортить фарфоровую основу — она довольно хрупкая. Без этой стиральной машины прикуриватель будет нормально работать.

Для восстановления работоспособности иногда также необходимо удалить полупроводниковую пластину.Здесь вам нужно будет действовать в следующем порядке:

перед разборкой разъема стоит сфотографировать расположение проводов на контактах — это поможет собрать все без ошибок с первого раза;
откручивается крепежная гайка, удерживающая розетку на панели;
внутри пластинка из слюды — ее нужно вытащить;
, то разъем собирается полностью, но без вышеупомянутой части.

К тому же довольно часто потеря контакта происходит из-за банального окисления клемм или обрыва соединения. По этой причине при ремонте всегда уделяется внимание очистке всех разъемов и разъемов. Удалите оксиды обычной студенческой резинкой.

Обрыв выявлен осмотром. Чтобы не запутаться, тестируемый провод лучше чем-нибудь пометить. Проще будет проверить мультиметром, выставленным на Ом. В общем, их не так уж и много, да и тест проводится довольно быстро.Все поврежденные вены необходимо заменить новыми.

Работая с электросистемой автомобиля, всегда следует соблюдать меры безопасности. Не думайте, что 12 вольт совершенно безвредны — убивает не напряжение, а ток, как известно. Последний в машине иногда достигает 30 ампер, что вполне достаточно для обычного человека, чтобы получить серьезную травму.

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой.Также на нем изображена условная схема подключения каждого из предохранителей и их номинал (указан в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который уже находится в машине. Вот те предохранители, которые отвечают за подключение силовой цепи к бензонасосу и некоторым другим узлам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, были установлены новые вариации блока питания с П-образными предохранителями.

принцип работы такой же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, идущую на щиток приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в старых автомобилях. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Монтажная схема (ИЗОБРАЖЕНИЕ 1), которая находится под капотом, расположена на крышке с внутренней стороны … Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно распечатана в инструкции по эксплуатации автомобиля. С его помощью можно за считанные секунды найти расположение любой из электрических цепей, что дает необходимую информацию для диагностики контакта электрической цепи.Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

Если рассматривать блок предохранителей инжекторный ВАЗ 21099 (без карбюратора), то схема подключения там идентична. Единственное исключение — некоторые цепи не будут закрыты, но это нормально. Как всегда, это можно сравнить с обычной схемой, которая продублирована на крышке монтажного блока.

Рисунок 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель

А — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой. При превышении указанного диапазона его внутренняя часть просто перегорает, а электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер.Естественно, если сюда поставить предохранитель более низкого номинала, то он просто сгорит при малейшем превышении своего номинала. Если поставить с высоким рейтингом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы.В ВАЗ 2108 — точно так же, но внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей исходит от цепи, соединяющей электрические стеклоподъемники. Там максимальная сила тока может составлять 30 Ампер. В блоках нового образца его заменили на эталон на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

выключить мотор;
снимаем отрицательную клемму с аккумуляторной батареи.Желательно подождать еще несколько минут для устранения остаточного напряжения;
снимаем крышку блока предохранителей 2109;
используйте мультиметр, чтобы найти вышедший из строя предохранитель;
проверить цепь на короткое замыкание;
поставил новый предохранитель;
подать напряжение на цепь и убедиться в отсутствии повторной перегрузки.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменять их проводниками сторонних производителей.Среди российских водителей популярна тенденция ставить вместо предохранителя пятикопеечные монеты (это можно сделать и на «девятке» старого образца). При этом нужно осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно измерить мультиметром каждую из цепей.

В вариантах карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты.Если будет обнаружено несколько разрывов, дешевле и проще будет просто заменить весь блок. Подойдет новый образец, да еще от 2114 — там они одинаковые.

Если работает только одна часть блока, то придется искать обрыв цепи. Поиск поможет узнать следующие правила:

Если не работает схема, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7. Последний отвечает за работу вентилятора, нагнетающего в салон теплый воздух;
замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
реле F7 отвечает за омыватели, патрон лампы и щетку заднего стекла;
— в случае неисправности топливного насоса «виновником» является плата предохранителей, которая находится с левой стороны руля (в автомобиле).

Это те неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный элемент. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.
