Распиновка VGA разъема | Оцифровка видео, аудио, фото

Почти все современные видеокарты используют такой же 15-контактный разъем VGA, который использовался в оригинальных видеокартах IBM. VGA расшифровывается как Видео Графический Адаптер или Video Graphics Array.

Есть по крайней мере четыре версии разъема VGA. Это трёхрядные пятнадцатиконтактные коннектор DE-15 из оригинальных видеокарт, который ещё называют мини-саб D15, и коннектор DDC2. Реже встречаются и имеют меньше возможностей 9-контактный VGA и Mini-VGA, используемый для ноутбуков.

VGA разъемы распиновка

В таблице, расположенной ниже, показано назначение современного 15-контактного коннектора VGA VESA DDC2. VESA расшифровывается как Video Electronics Standard Association.

VGA DDC2 распиновка:

Пин	Название	Направление	Описание
1	Красный	>	Красный видео (75 Ом, 0. 7 В)
2	Зеленый	>	Зеленый видео (75 Ом, 0.7 В)
3	Синий	>	Синий видео (75 Ом, 0.7 В)
4	RES		Не используется
5	GND	——	Земля
6	RGND	——	Земля красного
7	GGND	——	Земля зеленого
8	BGND	——	Земля Синего
9	+5V	>	Дополнительные +5В от в/карты
10	SGND	——	Синхронизация Земли
11	ID0	<	ID монитора Бит 0 (опционально)
12	SDA	<	I2C двунаправленная линия данных
13	HSYNC or CSYNC	>	Горизонтальная синхронизация (или Композитная синхронизация)
14	VSYNC	>	Вертикальная синхронизация
15	SCL	<	Тактовая частота 15 SCL I2C в DDC2, Monitor ID3 в DDC1

Примечание: указано направление сигнала относительно компьютера и монитора. Все сигналы на контактах VGA, кроме R, G, B, это сигналы с TTL уровнем.

Основные режимы VGA (80×25 в текстовом режиме и 640х480 в графическом режиме) по-прежнему поддерживаются всеми современными графическими картами, независимо от дополнительных режимов, поддерживаемых этими картами.

Характеристики видео VGA:
256 КБ видеопамяти
16-цветный и 256-цветный режимы
262144-цветная цветовая палитра (шесть бит для красного, зеленого и синего)
Выбор тактовой частоты 25,175 МГц или 28,322 МГц
Максимум 800 пикселей по горизонтали
Максимум 600 строк (чересстрочно)
Частота кадров до 70 Гц
Прерывание при обратном ходе луча
Плоскостной режим: до 16 цветов (4-битовые плоскости)
Режим упакованных пикселей: 256 цветов (режим 13h)
Аппаратная поддержка плавной прокрутки
Поддержка некоторых растровых операций
Быстрый сдвигатель
Поддержка разделения экрана

Амплитуда 0,7 В
75 Ом сопротивления на обоих концах (18,7 мА — 13 мВт)

VGA VESA DDC

VESA Display Data Channel (интерфейс обмена данными) это способ интеграции цифрового интерфейса с разъемом VGA, позволяющий подключить монитор к видеокарте. Первая версия стандарта DDC была принята в августе 1994 года. Она включала в себя формат EDID 1.0 и определяла физические каналы DDC1, DDC2B и DDC2Ab. Представленная в 1996 году 2-я версия DDC выделила EDID в отдельный стандарт и определила протокол DDC2B+. В 1997 году 3-я версия DDC представила протокол DDC2Bi и поддержку разъема VESA Plug and Display, а также разъема для плоских дисплеев с раздельными адресами устройств. Стандарт DDC был заменен на E-DDC в 1999 году. EDID (определение идентификационных данных дисплея) это вспомогательный стандарт; он определяет формат сжатого двоичного файла, описывающего свойства и графические режимы монитора, записанные в чип памяти (EEPROM) изготовителем монитора.

DDC1 позволяет монитору передать свои параметры в компьютер в одностороннем порядке. Когда видеокарта VGA обнаруживает данные на кабеле, она считывает данные, поступающие от монитора, синхронно с вертикальными синхроимпульсами. На время, необходимое для передачи данных, вертикальная частота синхронизации может быть увеличена до 25 кГц, в случае обнаружения DDC1-совместимого монитора.

DDC2 (DDC2B) обеспечивает уже двустороннюю связь: монитор может передать свои параметры, и компьютер может подстроить параметры монитора. Двунаправленная шина данных является синхронной шиной, похожей на Access.bus, и основывается на технологии I2C. Сигналы шины данных являются стандартными сигналами I2C.

Компьютер обеспечивает нагрузку 15 кОм для каналов SDA и SCLK. По каналу SCLK монитор должен обеспечить нагрузку 47 кОм. DDC2B шина является однонаправленной и допускает только один мастер на шине — графический адаптер. Монитор работает как ведомое устройство на 7-битной I2C шине с адресом 50h, и обеспечивает 128-256 байт EDID ROM. Поскольку этот доступ всегда будет только чтением, первый I2C октет всегда будет A1h.

E-DDC (улучшенный интерфейс обмена данными) является самой последней ревизией стандарта DDC. Версия 1 была введена в 1999 году и характеризовалась областью памяти для хранения информации о дисплее вплоть до 32 КБ, используемой улучшенным EDID-стандартом (E-EDID). E-DDC Версия 1.2, утвержденная в 2007 году, поддерживает стандарты DisplayPort и DisplayID.

VGA распиновка: назначение контактов с обнаружением ID монитора

На сегодняшний день такое определение типа монитора становится все более и более устаревшим. Современные VGA мониторы plug-n-play подключаются к компьютеру по стандарту VESA DDC.

Пин	Название	Направление	Описание
1	Красный	>	Красный видео (75 Ом, 0.7 В)
2	Зеленый	>	Зеленый видео (75 Ом, 0.7 В)
3	Синий	>	Синий видео (75 Ом, 0.7 В)
4	ID2	<	ID монитора Бит 2
5	GND	——	Земля
6	RGND	——	Земля красного
7	GGND	——	Земля зеленого
8	BGND	——	Земля Синего
9	+5V	>	Дополнительные +5В от в/карты
10	SGND	——	Синхронизация Земли
11	ID0	<	ID монитора Бит 0 (опционально)
12	ID1	<	ID монитора Бит 1 (опционально)
13	HSYNC or CSYNC	>	Горизонтальная синхронизация (или Композитная синхронизация)
14	VSYNC	>	Вертикальная синхронизация
15	ID3	<	ID монитора Бит 0 (опционально)

VGA (9-контактный)

1. Красный видео.
2. Зеленый видео.

3. Синий видео.
4. Горизонтальная синхронизация.
5. Вертикальная синхронизация.
6. Красный общий.
7. Зеленый общий.
8. Синий общий.
9. Синхронизация общий.

https://01010101.ru/kommutaciya/vga-razem-raspajka.htmlРаспиновка VGA разъема2014-08-26T19:44:58+04:00adminКоммутацияПочти все современные видеокарты используют такой же 15-контактный разъем VGA, который использовался в оригинальных видеокартах IBM. VGA расшифровывается как Видео Графический Адаптер или Video Graphics Array. Есть по крайней мере четыре версии разъема VGA. Это трёхрядные пятнадцатиконтактные коннектор DE-15 из оригинальных видеокарт, который ещё называют мини-саб D15, и коннектор DDC2….admin AdministratorОцифровка видео, аудио, фото | Обзоры аппаратуры и новости

VGA (D-Sub) — виды, характеристики, особенности, распиновка, плюсы и минусы разъема, актуальность на сегодня

Что такое VGA, есть ли разница с D-Sub?

VGA (D-Sub) — один из самых популярных разъемов за всю историю цифровой техники. Данный стандарт используется в электронных устройствах, появлявшихся в продаже еще тридцать лет назад и по сей день. Пусть данный разъем уже не может называться прогрессивным, но его все еще легко встретить в различных мониторах, видеокартах и других электронных приборах.

D-Sub (D-subminiature) представляет собой аналоговый пятнадцатиконтактный разъем. Как правило, он используется для подключения компьютера или ноутбука к монитору.

В VGA (Video Graphics Array) используется построчная передача видеосигнала. Когда происходит изменение уровня яркости, то одновременно осуществляется снижение или повышение напряжения. Причем сигнальное напряжение может варьироваться от 0,7 до 1 В. Если рассматривать ЭЛТ-мониторы, в которых чаще всего размещаются разъемы VGA, то в них меняется показатель интенсивности луча, создаваемого электронной пушкой. В результате таких действий на дисплее происходит изменение яркости.

Что касается разницы между VGA и D-Sub, то ее просто нет, потому что речь идет об одном и том же разъеме DE15. Это 15-штыревой разъем, где каждый канал отвечает за определенные функции. Стоит отметить, что по своему внешнему виду VGA действительно напоминает букву «D». Отсюда и название — D-Sub.

Что можно подключить через VGA-разъем?

Сегодня VGA уже не считается распространенным разъемом для техники. Но за годы своего существования такой стандарт получили самые разные приборы. Например, этот интерфейс присутствует в определенных моделях жидкокристаллических и плазменных телевизоров. Его зачастую устанавливали и в DVD-проигрывателях. Но особенно часто VGA-разъем встречается в мониторах с электронно-лучевыми трубками. Практически все ЭЛТ-мониторы оснащались именно таким интерфейсом для подключения к источникам сигнала. Даже в ранних моделях ЖК-дисплеев имеется этот стандарт, который постепенно был заменен на DVI и HDMI.

История VGA интерфейса

Разъем VGA был анонсирован в 1987 году всемирно известной компанией IBM. Он был специально разработан для качественной передачи видеосигнала на экраны, использующие электронно-лучевые трубки. Поэтому все актуальные на тот момент компьютеры работали с мониторами, которые оснащались данным интерфейсом. Нужно отметить, что до этого момента существовали разъемы DE-9, которые зачастую использовались для подключения джойстиков к игровым приставкам и ПК. При этом VGA (DE-15) получал уже не 9, а сразу 15 контактов. Это позволяло наслаждаться цветным изображением, которое отображалось на ЭЛТ-мониторах.

В 90-х годах прошлого века многие производители техники также начали применять такой стандарт. Стали выпускаться телевизоры и DVD-проигрыватели с VGA на борту. D-Sub сохранял свою популярность до момента, пока не получил широкое распространение цифровой стандарт DVI. Причем официальная презентация DVI состоялась в 1999 году. Но постепенно вытеснять с рынка морально и физически устаревший интерфейс VGA он начал только в 2000-х годах, когда цифровые технологии и соответствующий контент оказались востребованными и доступными среди пользователей. Более того, в 2015 году AMD, Intel и многие другие крупнейшие корпорации решили полностью отказаться от использования в своих новых продуктах стандарта VGA.

Виды D-Sub выхода

Интерфейс VGA с момента своего запуска использует 15 контактов. Через них передается построчный сигнал с нестабильной амплитудой напряжения. При этом на сегодня известно о существовании двух видов данного разъема, которые почти не отличаются друг от друга:

Стандартный VGA. Такой интерфейс применяется во многих видеокартах и мониторах, а также некоторых DVD-проигрывателях и телевизорах.
Mini-VGA. Данный разъем можно встретить в ноутбуках, а также определенных портативных устройствах. В плане внешнего вида он больше напоминает USB-порт. Но по своим возможностям ничем не отличается от стандартного разъема.

Технические характеристики, особенности и распиновка VGA Разъема

Как уже отмечалось, VGA (D-Sub) был разработан для удобной передачи аналогового сигнала. Здесь используются 15 контактов, каждый из которых выполняет определенную функцию.

Нужно понимать, что есть соединительный кабель «Папа» и штекерные соединения «Мама».

Поэтому торчащие соединения должны подключаться именно к внутренним VGA-отверстиям. Что касается самих контактов, то они выстроились в три горизонтальные полоски по 5 штук. Благодаря этому удается передать аналоговый сигнал, «разбитый» на синий, красный и зеленый цвета.

Максимальное разрешение VGA (d sub)

Технология VGA официально способна передавать видеосигнал в разрешении 1280 на 1024 точки, но не более. В действительности же разрешение может достигать формата 1920×1080 (Full HD) и в некоторых случаях даже 2048×1536. До определенного времени этого было вполне достаточно, чтобы наслаждаться качественным изображением. Но чем выше будет разрешение передаваемого сигнала, тем больше шанс получить неожиданные дефекты в виде размытия картинки и прочего. Поэтому специалисты рекомендуют использовать для FHD-мониторов более прогрессивные интерфейсы.

Плюсы и минусы VGA интерфейса

Главные преимущества:

Огромное количество выпущенных за 30 лет устройств.
Большой выбор разнообразных переходников.
Идеальный вариант для ЭЛТ-мониторов и передачи аналогового сигнала.
Единственный аналоговый интерфейс, который может передавать видео в высоком разрешении.

Недостатки разъема:

Нет возможности для одновременной передачи видео и аудио сигнала (осуществляется передача только видео).
Официально заявленное максимальное разрешение — 1280 х 1024. При выводе картинки на FHD-дисплеи возможны проблемы.
При использовании некачественного кабеля появляются помехи.
Не очень подходит для подключения цифровых устройств.

Типы преобразователей и конвертеров для VGA

Если у вас есть, например, старая видеокарта с VGA-разъемом, но вы решили купить новый монитор с цифровыми интерфейсами, то подключить их просто так нельзя. В таких случаях нужно дополнительно менять источник видео сигнала, либо же приобретать специальный конвертор. В последнем случае нет необходимости покупать дорогостоящие комплектующие. Достаточно найти (купить) преобразователь сигнала VGA на HDMI или DVI, чтобы новый монитор смог радовать вас четкой и красочной картинкой без необходимости менять видеокарту.

Сегодня в свободной продаже можно отыскать огромное количество всевозможных переходников. С их помощью можно преобразовать сигнал с VGA на DVI, Display Port, HDMI и так далее. Многие конвертеры комплектуются кабелем USB, через который возможна передача не только видео, но и звука. Совершенно не исключается и обратная совместимость, когда на монитор с VGA-интерфейсом передается сигнал с цифрового стандарта.

Актуальность VGA на сегодня, что лучше vga или hdmi?

В сегодняшних реалиях, когда доминирует цифровой контент, рассчитывать на возможности D-Sub (VGA) нет никакого смысла. Достаточно посмотреть на различные устройства и комплектующие, которые выпускаются производителями в последнее время. И мы обнаружим, что среди интерфейсов будут присутствовать HDMI, Display Port или DVI. Именно они обеспечивают высококачественное отображение картинки повышенной четкости (Full HD и 4K). С другой стороны, VGA все еще с нами. За многие годы компании успели выпустить невероятное количество приборов, поддерживающих данный стандарт. Поэтому полностью сбрасывать его со счетом пока еще рано. Но и надеяться на чудо вряд ли стоит. Следует понимать, что даже с использованием переходников добиться полной синхронизации между аналоговыми и цифровыми интерфейсами невозможно. Где-то наверняка появятся дефекты, либо же изображение не будет «раскрываться» в полной мере.

Распиновка VGA кабеля | HelpAdmins.ru

15-контактный разъем VGA был разработан еще в 1987 году как элемент интерфейса аналоговых мониторов к графической плате системному блока компьютеру. Популярность разъема обеспечивается тем, что режим VGA поддерживается всеми графическими картами. В настоящее время VGA рассматривается как устаревший и в новых устройствах графического отображения активно заменяется на цифровые интерфейсы.

Особенности разъема

Конструктивно разъем VGA выполнен по несимметричной двухкомпонентной схеме. Контакты вилки снабжены защитной юбкой, она же обеспечивает заданное положение вилки относительно розетки при подключении к розетке. Контакты – штыревые, располагаются в три ряда со взаимным смещением соседних рядов на половину шага. На части разъемов номера первого и последнего контактов ряда указаны прямо на торцевой части корпуса.

Форма вилки удобна для подключения, надежность ее соединения с розеткой в собранном состоянии обеспечивается двумя невыпадающими винтами.

Сигналы цветности передаются по коаксиальным трубкам, для передачи сигналов синхронизации используются обычные провода.

Нумерация контактов в vga разъеме

Распиновка VGA кабеля стандартизована, соответствие номеров контактов и их назначение приводится в таблице.

Номер контакта	Назначение	Обозначение
1	Сигнал красного цвета	RED
2	Сигнал зеленого цвета	GREEN
3	Сигнал синего цвета	BLUE
4	Не задействован	–
5	Земля	GND
6	Земля канала красного сигнала	RED RTN
7	Земля канала зеленого сигнала	GREEN RTN
8	Земля канала синего сигнала	BLUE RTN
9	+ 5 B	VDC
10	Земля	GND
11	Младший (нулевой) бит идентификатора монитора	ID0
12	Единичный бит идентификатора монитора	ID1
13	Импульсы строчной синхронизации	HSync
14	Импульсы кадровой синхронизация	VSync
15	Старший бит идентификатора монитора	ID2

Самостоятельное изготовление кабеля VGA

При наличии исходных материалов изготовление кабеля VGA и замена поврежденного разъема не составляет проблем.

Некоторые производители отказываются от соблюдения стандарта в части раскладки проводов. Поэтому перед началом изготовления кабеля VGA необходимо проконтролировать этот момент по технической документации.

Распиновка VGA разъема осуществляется по схеме, изображенной на рисунке, нумерация контактов в ряду для приборной части соединителя производится справа налево и сверху вниз. Контакты довольно удобны для пайки, после ее выполнения место подключения следует заизолировать кембриком или трубкой-термоусадкой.

Распиновки разъемов видеокарт компьютера распиновка и описание @ pinouts.ru

30 pin PDMI PDMI (Portable Digital Media Interface) is an interconnection standard for portable media players. Rarely used.

Digital Flat Panel (DFP) Used on digital flat panel monitors. Standard by DFP Group. Protocol: PanelLink
DisplayPort DisplayPort is a digital display interface.
DMS-59 DMS-59 is a 59-pin electrical connector generally used for computer video cards. It provides two DVI/VGA outputs on a single connector.
DVI (Digital Visual Interface) The Digital Visual Interface (DVI) is a video interface standard designed to maximize the visual quality of digital display devices such as flat panel LCD computer displays and digital projectors.
DVI-I to VGA passive adapter wiring scheme Most computer graphics cards nowadays does not have a Video Graphics Array connector. Some of them outputs the RGBHV (used in VGA) through their Digital Video Interface. If a graphics card has a DVI-I connector, but no VGA connector, it is likely to output VGA through DVI-I. Here we will show you how you can wire a DVI-I to VGA passive adapter. PLEASE NOTE: This scheme only works for DVI-I connectors. DVI-I carries both digital and analog RGB. DVI-D does not carry any analog RGB signal at all, so it is not possible to convert it to VGA without using an active adapter.

Enhanced video connector (EVC) Defined by Video Electronic Standards Association (VESA)
HDMI The High-Definition Multi-media is an industry-supported digital audio/video interface. HDMI provides an interface between any compatible digital audio/video source and a compatible digital audio and/or video monitor.
HDMI to DVI cable scheme simple pin-to-pin cable
Mini DisplayPort The Mini DisplayPort (MiniDP or mDP) is a miniaturized version of the DisplayPort audio-visual digital interface. Mini DisplayPort is capable of driving display devices with resolutions up to 2560×1600. Mostly used in new Apple computers: MacBook, MacBook Pro, MacBook Air, iMac, Mac mini, Mac Pro, and Xserve, but also fits to some PC notebooks.
Mini-DVI connector is used on Apple computers as a digital alternative to the Mini-VGA connector.
Mini-VGA connector The Mini-VGA connector is used on laptops and other systems in place of the standard VGA connector. Apart from its compact form, mini-VGA ports have the added ability to output both composite and S-Video in addition to VGA signals through the use of EDID.
Monochrome TTL video
NVIDIA GeForce 8600 GT 7-Pin TV-Out Connector ( s-video ) The NVIDIA GeForce 8600 GT GPU-based graphics card installed in your computer contains a 7-pin HDTV-Out connector as shown below. The connector has all the S-Video signals but no video capture signals and has support for component-out and composite-out via a dongle. The table below lists the connector pinout.
PC-8801mkII monochrome (B&W) video out
Plug and Display Analog/Digital (P&D-A/D, M1-DA) Defined by Video Electronic Standards Association (VESA) in the Plug and Display (P&D) standard. Also known as M1-DA (used in some Infocus and ASK multimedia projectors).
Plug and Display Digital (P&D-D) Defined by Video Electronic Standards Association (VESA) in the Plug and Display (P&D) standard
VESA-compliant P&D — EVC
VGA Many PC graphics cards use the same 15 pin VGA connector that the original IBM VGA card used. VGA=Video Graphics adapter or Video Graphics Array.
VGA (VESA DDC) VGA=Video Graphics adapter or Video Graphics Array. VESA=Video Electronics Standards Association. DDC=Display Data Channel.

: Распиновки для Apple

: Распиновки для ATI

: Распиновки для Dell

: Распиновки для Grandtec

: Распиновки для Leadtek

Leadtek TV-OUT (6 pin) Pinout of the PS/2 connector used on some Leadtek and VisionTek GeForce2 Ti cards as tvout connectors. Just hook up an rca to the composite pins and you have yourself a cable.
Leadtek Winfast TV2000

: Распиновки для Matrox

: Распиновки для Nvidia

: Распиновки для Sigma

назначение, описание, распиновка. Как подключить новый монитор к старому компьютеру

В современном мире уже невозможно представить жизнь без компьютерных технологий. У каждого человека есть смартфон в руках, практически у всех дома есть телевизор, а также компьютер. Все они улучшают жизнь человека в той или иной степени. Но для корректной их работы требуются хотя бы базовые знания компьютерных технологий, в частности, являются важными знания компьютерных интерфейсов.

Одним из самых важных и нужных интерфейсов для настольных или, как их ещё называют, персональных компьютеров является vga разъем, так как по нему подключается большинство нынешних мониторов (телевизоров), будь то старые мониторы или современные мониторы с разрешением Full HD. Важно это помнить, так как самые современные мониторы (телевизоры) с разрешением выше 1920х1080 уже отказываются от этого разъёма. Именно этот интерфейс передачи видеосигналов мы сегодня и рассмотрим.

VGA — означает «video graphics array». Первая итерация VGA разъёма появилась ещё в далёком 1987 году. Тогда она толком не могла передавать картинку и передавала не более 256 цветов. Но современная версия имеет намного более широкие возможности. Обычно её называют 15-контактным vga разъёмом или 15-контактным d-sub разъёмом.

Стоит упомянуть где встречается разъем vga для полного понимания зачем же он нужен. Во-первых, это мониторы. В мониторах vga пока что является наиважнейшим разъёмом. Во-вторых, в телевизорах. В телевизорах vga является тем самым разъёмом, который помогает к нему подключить различного рода проигрыватели, ресиверы, ТВ-приставки и так далее. Помимо различного рода мониторов, vga присутствует практически на всей технике, которой необходимо передавать видеосигнал.

Распиновка

После долгого вступления перейдём к описанию схемы распиновки vga разъёма. Как уже было упомянуто раньше, он состоит из 15 контактов. Подробно изучим каждый контакт и то за что он отвечает. Подсчёт каналов ведётся справа налево, сверху вниз.

Первый контакт — красный канал видео. Он отвечает за передачу видео красного спектра.
Второй контакт — зелёный канал видео. Такой канал отвечает за передачу видео зелёного спектра.
Третий контакт — голубой канал видео. Этот канал отвечает за передачу видео голубого спектра.
Четвёртый контакт — второй бит идентификатора монитора. Для коммуникации с монитором ему присваивают трехзначное числовое значение. Этот контакт отвечает за вторую цифру в этом числе.
Пятый контакт — общее заземление. Служит для создания корректного контура электрической цепи.
Шестой контакт — земля красного канала.
Седьмой контакт — земля зелёного канала.
Восьмой контакт — земля голубого канала. Все три последних контакта также служат для создания правильного контура электрической цепи.
Девятый контакт — питание. Питание необходимо для работы E-DDC. E-DDC — это система, созданная для общения компьютера с монитором. Точнее, для определения модели, технических характеристик, названия используемого монитора.
Десятый контакт — ещё одна земля.
Одиннадцатый контакт — нулевой бит идентификации монитора. Нулевая цифра из трехзначного идентификатора монитора.
Двенадцатый контакт — первый бит идентификатора монитора. Первая цифра из трехзначного идентификатора монитора.
Тринадцатый контакт — горизонтальная синхронизация. Горизонтальная синхронизация служит для сохранения целостности передаваемой картинки в горизонтальной плоскости.
Четырнадцатый контакт — вертикальная синхронизация. То же самое, но тут целостность сохраняется в вертикальной плоскости.
И последний, пятнадцатый контакт — третий бит идентификатора монитора. Третья цифра числа, служащего для опознавания монитора.

Иногда при разговоре о распиновке всяких разъёмов, можно услышать мельком также о распайке монитора. Но не стоит беспокоиться, распиновка и распайка разъёма — это одно и то же .

Характеристики

Давайте теперь перейдём к спецификациям d-sub разъёма :

EDDC

Как уже было упомянуто выше, в d-sub кабеле используется некая технология под названием EDDC, что означает Enhanced display data channel. Эта технология призвана для двустороннего общения компьютера, точнее, видеоадаптера с монитором. В описании распиновки d-sub упоминалось бинарное число. Это самое число является ключом к внутренней памяти монитора и оно передаётся к компьютеру, для возможности чтения необходимой информации с внутренней памяти монитора. А само общение необходимо для более точной настройки монитора для лучшей производительности и качества картинки.

Также важной информацией является то, что d-sub — это аналоговая технология, так что она переносит аналоговый сигнал. Отсюда вытекает, что качество такого сигнала напрямую зависит от качества самого кабеля и распайки . От толщины кабеля, от качества изоляции, от длины кабеля и качества используемого проводника и зависит качество кабеля. Из этого следует сделать вывод, что по-настоящему качественные d-sub кабели не могут быть дешёвыми, ведь они дороги в изготовлении.

В заключение, пятнадцатиконтактный d-sub — это распространённый разъем, передающий аналоговый сигнал, который встречается почти во всей нынешней компьютерной технике. Её спецификации являются приемлемыми для большей части аудитории. Самым большим нюансом является то, что эта технология уже довольно старая и практически изжила своё. На смену ей приходят новые разъёмы, которые проводят цифровой сигнал, вместо аналогового сигнала.

Большинство жидкокристаллических и плазменных телевизоров имеют VGA-разъем, или как его еще называют, D-sub. Кроме того, он используется в для соединения системного блока и монитора. Аббревиатура VGA произошла от названия компьютерных видеоадаптеров. VGA-разъемразработан фирмой Canon. Сперва он был самым миниатюрным по сравнению с другими аналогичными соединителями.

Общая информация

VGA-разъем: распиновка

Итак, представляем вашему вниманию распайку такого коннектора, заодно расшифруем назначение каждого вывода:

1. Красный канал — 75 Ом, 0,7В.

2. Зеленый канал — 75 Ом, 0,7В.

3. Синий канал -75 Ом, 0,7В.

4. Второй идентификационный бит.

5. Общий провод.

6. «Земля» красного канала.

7. «Земля» зеленого канала.

8. «Земля» синего канала.

10. «Земля» синхронизации.

11. Нулевой идентификационный бит.

12. Единичный идентификационный бит, или данные DDC.

13. Композитная или строчная синхронизация.

14. Кадровая синхронизация.

15. Такты DDC, или третий идентификационный бит.

Заключение

Следует отметить, что аудиоинформация через упомянутый тип соединения не передается. Это может вызвать дополнительные трудности при синхронизации звука и изображения. Ведь телевизоры обычно не имеют дополнительных аудиовходов, совместимых с VGA-разъемом. Проще всего для синхронизации двух сигналов использовать отдельную

Современные компьютеры обладают широкими возможностями для работы с видео, и их владельцы частенько смотрят фильмы на экране монитора. А с появлением мультимедийных платформ barebone, ориентированных на использование в качестве домашнего медиацентра, интерес к подключению аудио- и видеоаппаратуры только усиливается.
Куда как удобнее и практичнее смотреть видео на большом экране телевизора, тем более что практически все современные видеокарты оснащены телевизионным выходом.
Необходимость в подключении телевизора к компьютеру возникает также при монтаже любительского видео. Как вы легко сможете убедиться на практике, изображение и звук на компьютере существенно отличаются от тех, что вы потом увидите и услышите по телевизору. Поэтому все видеоредакторы позволяют просматривать предварительные результаты монтажа на телевизионном приемнике прямо с рабочей шкалы еще до создания фильма. Опытные видеолюбители постоянно контролируют изображение и звук, выводя их на телевизионный экран, а не на монитор компьютера.
Такие темы, как настройка видеокарт, выбор стандарта изображения, а также сравнение качества видеовыходов видеокарт различных производителей и решение возникающих при этом проблем, выходят за рамки данной статьи — здесь мы рассмотрим лишь следующие вопросы: какие разъемы могут встретиться на телевизоре и на видеокарте, как они согласуются между собой и какие существуют способы подключения компьютера к телевизору.

Интерфейсы для подключения дисплея

Классический аналоговый интерфейс (VGA)

В компьютерах уже довольно давно используется 15-контактный аналоговый интерфейс D-Sub HD15 (Mini-D-Sub), который по традиции называют VGA-интерфейсом. Интерфейс VGA передает сигналы красного, зеленого и синего цветов (RGB), а также информацию о горизонтальной развертке (H-Sync) и вертикальной синхронизации (V-Sync).

Все современные видеокарты имеют такой интерфейс или же обеспечивают его при помощи переходника из универсального комбинированного интерфейса DVI-I (DVI-integrated).

Таким образом, к разъему DVI-I можно подключать как цифровые, так и аналоговые мониторы. Переходник с интерфейса DVI-I на VGA обычно входит в комплект поставки ко многим графическим картам и позволяет подключать старые мониторы с 15-контактной вилкой D-Sub (VGA).

Обратите внимание, что не любой DVI-интерфейс поддерживает аналоговые VGA-сигналы, которые можно получить через подобные переходники. У некоторых видеокарт имеется цифровой интерфейс DVI-D, к которому можно подключать только цифровые мониторы. Визуально такой интерфейс отличается от DVD-I отсутствием четырех отверстий (контактов) вокруг горизонтальной прорези (сравните правые части белых DVI-разъемов).

Часто современные графические карты оснащаются двумя выходами DVI, и в этом случае они, как правило, универсальные — DVI-I. Такая видеокарта может одновременно работать с любыми мониторами, причем как с аналоговыми, так и с цифровыми в любом наборе.

Цифровой интерфейс DVI

DVI-интефейс (TDMS) был разработан главным образом для цифровых мониторов, которые не требуют от графической карты перевода цифровых сигналов в аналоговые.

Но поскольку переход с аналоговых мониторов на цифровые идет медленно, то разработчики графического оборудования обычно используют эти технологии параллельно. Кроме того, современные видеокарты могут работать и с двумя мониторами одновременно.

Универсальный интерфейс DVI-I позволяет использовать как цифровое, так и аналоговое подключение, а DVI-D — только цифровое. Впрочем, интерфейс DVI-D встречается сегодня довольно редко и обычно применяется только в дешевых видеоадаптерах.

Кроме того, цифровые разъемы DVI (причем как DVI-I, так и DVI-D) имеют две разновидности — Single Link и Dual Link, которые отличаются количеством контактов (в Dual Link задействованы все 24 цифровых контакта, а в Single Link — только 18). Single Link годится для применения в устройствах с разрешением вплоть до 1920×1080 (полное разрешение HDTV), для бо льших разрешений требуется уже Dual Link, который позволяет вдвое увеличить количество выводимых пикселов.

Цифровой интерфейс HDMI

Цифровой мультимедийный интерфейс HDMI (High Definition Multimedia Interface) разработан совместно целым рядом крупных компаний — Hitachi, Panasonic, Philips, Sony и др. 19-контактный вариант HDMI широко используется сегодня для передачи сигналов телевидения высокой четкости (HDTV) с разрешением до 1920×1080 (1080i). Для передачи видеосигнала более высокого разрешения требуются уже 29-контактные разъемы типа B. Кроме того, HDMI может обеспечить до восьми каналов звука с разрядностью 24 бит и частотой 192 кГц и имеет встроенный механизмом защиты авторских прав Digital Rights Management (DRM).

Интерфейс HDMI относительно новый, но в компьютерном секторе у него довольно много конкурентов — как со стороны традиционного интерфейса DVI, так и со стороны более новых и прогрессивных интерфейсов, таких как UDI или DisplayPort. Однако продукты с портами HDMI планомерно продвигаются на рынок, так как современная бытовая видеотехника все больше оснащается именно разъемами HDMI. Таким образом, развитие популярности мультимедийных компьютерных платформ будет стимулировать появление графических и материнских плат с портами HDMI, даже несмотря на то, что компьютерным производителям для использования этого стандарта приходится покупать довольно дорогую лицензию и еще платить некоторые фиксированные лицензионные отчисления с каждого проданного продукта с интерфейсом HDMI.

Лицензионные выплаты приводят и к удорожанию изделий с HDMI-портами для конечного производителя — например видеокарта с портом HDMI будет стоить примерно на 10 долл. дороже. Кроме того, вряд ли в комплект поставки будет входить дорогой HDMI-кабель (10-30 долл.), поэтому его придется приобретать отдельно. Однако есть надежда, что с ростом популярности интерфейса HDMI размер подобной наценки будет постепенно уменьшаться.

Интерфейс HDMI использует ту же технологию сигналов TDMS, что и DVI-D, поэтому существуют недорогие переходники для этих интерфейсов.

И пока интерфейс HDMI еще не заменил DVI, такие переходники могут использоваться для подключения видеоаппаратуры по DVI-интерфейсу. Обратите внимание, что HDMI-кабели не могут быть длиннее 15 м.

Новый интерфейс UDI

В начале нынешнего года компания Intel анонсировала новый цифровой интерфейс UDI (Unified Display Interface) для подключения цифровых мониторов к компьютеру. Пока Intel только заявила о разработке нового типа подключения, но в ближайшее время она планирует полностью отказаться от старого аналогового интерфейса VGA и осуществлять подключение компьютеров к устройствам отображения информации через новый цифровой интерфейс UDI, недавно разработанный инженерами этой компании.

Создание нового интерфейса обусловлено тем, что и аналоговый VGA-интерфейс, и даже цифровой DVI-интерфейс, по мнению представителей компании Intel, сегодня безнадежно устарели. Кроме того, эти интерфейсы не поддерживают новейшие системы защиты контента, которыми оснащаются цифровые носители нового поколения, такие как HD-DVD и Blu-ray.

Таким образом, UDI является практически аналогом интерфейса HDMI, используемого для подключения компьютеров к современным HD-телевизорам. Основным (и, пожалуй, единственным) отличием UDI от HDMI будет отсутствие звукового канала, то есть UDI будет передавать только видеоизображение и целиком рассчитан на работу с компьютерными мониторами, а не с HD-телевизорами. Кроме того, Intel, по всей видимости, не хочет платить лицензионные отчисления за каждое произведенное HDMI-устройство, поэтому UDI станет хорошей альтернативой для компаний, стремящихся к удешевлению своих продуктов.

Новый интерфейс полностью совместим c HDMI, а также будет поддерживать все известные в настоящее время системы защиты контента, что позволит беспрепятственно воспроизводить новые носители, оборудованные защитой от копирования.

Новый интерфейс DisplayPort

Еще один новый видеоинтерфейс — DisplayPort — недавно получил одобрение со стороны компаний, входящих в состав ассоциации VESA (Video Electronics Standards Association).

Открытый стандарт DisplayPort разработан рядом крупных компаний, в том числе ATI Technologies, Dell, Hewlett-Packard, nVidia, Royal Philips Electronics и Samsung Electronics. Предполагается, что в перспективе DisplayPort станет универсальным цифровым интерфейсом, позволяющим подключать дисплеи различных типов (плазменные, жидкокристаллические, ЭЛТ-мониторы и др.) к бытовым устройствам и к компьютерному оборудованию.

Спецификация DisplayPort 1.0 предусматривает возможность одновременной передачи и видеосигнала и аудиопотока (в этом смысле новый интерфейс полностью аналогичен HDMI). Отметим, что максимальная пропускная способность по стандарту DisplayPort составляет 10,8 Гбит/с, причем для передачи используется относительно тонкий соединительный кабель с четырьмя проводниками.

Другая особенность DisplayPort заключается в поддержке функций защиты контента (аналогично HDMI и UDI). Встроенные средства безопасности позволяют отображать содержимое документа или видеофайла только на ограниченном количестве «санкционированных» устройств, что теоретически уменьшает вероятность незаконного копирования материалов, защищенных авторскими правами. И наконец, разъемы, выполненные в соответствии с новым стандартом, тоньше современных разъемов DVI и D-Sub. Благодаря этому порты DisplayPort можно будет использовать в оборудовании небольшого формфактора и запросто делать многоканальные устройства.

О поддержке стандарта DisplayPort уже объявили компании Dell, HP и Lenovo. По всей видимости, первые устройства, снабженные новыми видеоинтерфейсами, появятся до конца текущего года.

Видеоразъем на графической карте

На современных видеокартах, помимо разъемов для подключения мониторов (аналоговых — D-Sub или цифровых — DVI), находится композитный выход для вывода видео («тюльпан»), или 4-штырьковый S-Video-выход, или 7-штырьковый комбинированный видеовыход (одновременно и S-Video и композитные входы и выходы).

В случае с S-Video ситуация проста — в продаже имеются кабели S-Video или переходники под другие разъемы типа SCART.

Однако когда на видеокартах встречается нестандартный 7-штырьковый разъем, то в этом случае лучше сохранить тот переходник, который имеется в комплекте видеокарты, потому что стандартов разводки такого кабеля несколько.

Композитный видеосигнал (RCA)

Так называемый композитный видеовыход давно и широко используется для подключения бытовой аудио- и видеоаппаратуры. Разъем для этого сигнала обычно обозначается как RCA (Radio Corporation of America), а в народе называется «тюльпан» или VHS-разъем. Обратите внимание, что подобными штекерами в видеоаппаратуре может передаваться не только композитное видео или аудио, но и многие другие сигналы типа компонентного видео либо телевидения высокой четкости (HDTV). Обычно вилки «тюльпанов» имеют цветовую маркировку, чтобы пользователям легче было ориентироваться в клубке проводов. Распространенные значения цветов приведены в табл. 1.

Таблица 1

	Использование	Тип сигнала
Белый или черный	Звук, левый канал	Аналоговый
	Звук, правый канал	Аналоговый
	Видео, композитный сигнал	Аналоговый
	Компонентный сигнал яркости (Luminance, Luma, Y)	Аналоговый
	Компонентный сигнал цветности (Chrominance, Chroma, Cb/Pb)	Аналоговый
	Компонентный сигнал цветности (Chrominance, Chroma, Cr/Pr)	Аналоговый
Оранжевый/желтый	Цифровой звук SPDIF	Цифровой

Провода для передачи композитного сигнала могут быть достаточно длинными (для удлинения проводов можно применять простые переходники).

Однако использование невысокого качества соединений и неряшливой коммутации «тюльпанами» постепенно отходит в прошлое. К тому же дешевые RCA-разъемы на оборудовании часто ломаются. Сегодня на цифровой аудио- и видеоаппаратуре все чаще применяются другие типы коммутации и даже при передаче аналоговых сигналов удобнее использовать SCART.

S-Video

Часто на видеокарте и в телевизоре имеется четырехконтактный разъем S-Video (Y/C, Hosiden), который служит для передачи видеосигналов более высокого качества, чем композитный. Дело в том, что стандарт S-Video использует разные линии для передачи яркости (сигнал яркости и синхронизации данных обозначается буквой Y) и цвета (сигнал цветности обозначается буквой C). Разделение сигналов яркости и цвета позволяет достичь лучшего качества картинки по сравнению с композитным RCA-интерфейсом («тюльпаном»). Более высокое качество при передаче аналогового видео могут обеспечить только полностью раздельные RGB- или компонентные интерфейсы. Для получения композитного сигнала из S-Video используется простой переходник S-Video — RCA.

Если такого переходника у вас нет, то его можно сделать самостоятельно. Впрочем, существует два варианта вывода композитного сигнала с видеокарты, оборудованной S-Video-интерфейсом, и выбор зависит от типа вашей видеокарты. Некоторые карты умеют переключать режимы вывода и подают на S-Video-выход простой композитный сигнал. В режиме подачи такого сигнала на S-Video требуется просто соединить контакты, на которые подается композитный сигнал, с соответствующими выходами «тюльпана».

Разводка RCA-кабеля простая: по центральной жиле подается видеосигнал, а внешняя оплетка — это «земля».

Разводка S-Video такова:

GND — «земля» для Y-сигнала;
GND — «земля» для С-сигнала;
Y — яркостный сигнал;
С — сигнал цветности (содержит оба цветоразностных).

Если S-Video-выход может работать в режиме подачи композитного сигнала, то на второй контакт его разъема подается «земля», а на четвертый — сигнал. На разборном S-Video-штекере, который потребуется для изготовления переходника, контакты обычно нумеруются. Разъемы гнезда и штекера нумеруются зеркально.

Если же видеокарта не имеет режима вывода композитного сигнала, то для его получения придется смешать сигнал цветности и яркости из S-Video-сигнала через конденсатор емкостью 470 пФ. Полученный таким образом сигнал подается на центральную жилу, а «земля» со второго контакта — на оплетку композитного шнура.

SCART

SCART является наиболее интересным комбинированным аналоговым интерфейсом и широко распространен в Европе и Азии. Его название происходит от французской аббревиатуры, предложенной в 1983 году Объединением разработчиков радио- и телеаппаратуры Франции (Syndicat des Constructeurs d’Appareils, Radiorecepteurs et Televiseurs, SCART). Этот интерфейс сочетает аналоговые сигналы видео (композитного, S-Video и RGB), стереозвука и управления. Сегодня каждый произведенный для Европы телевизор или видеомагнитофон оснащен как минимум одним разъемом SCART.

Для передачи простых аналоговых сигналов (композитного и S-Video) на рынке имеется много различных переходников для SCART. Этот интерфейс удобен не только тем, что всё подключается с помощью только одного кабеля, но и тем, что позволяет подключить к телевизору источник высококачественного RGB-видео без промежуточного кодирования в композитные или S-Video-сигналы и получить наилучшее качество изображения на экране бытового телевизора (качество изображения и звука при подаче через SCART заметно превосходит качество любых других аналоговых подключений). Подобная возможность, правда, реализуется не во всех видеомагнитофонах и телевизорах.

Кроме того, разработчики заложили в интерфейс SCART дополнительные возможности, зарезервировав несколько контактов на будущее. И с тех пор, как интерфейс SCART стал стандартом в европейских странах, он приобрел несколько новых свойств. Например, при помощи некоторых сигналов на контакте 8 можно управлять через SCART режимами телевизора (переводить его в режим «монитор» и обратно), переключать телевизор в режим работы с RGB-сигналами (контакт 16) и т.д. Контакты 10 и 12 предназначены для передачи через SCART цифровых данных, что делает количество команд практически неограниченным. Существуют несколько известных систем обмена информацией посредством SCART: Megalogic, используемая фирмой Grundig; Easy Link от компании Philips; SmartLink от фирмы Sony. Правда, их применение ограничено общением между телевизором и видеомагнитофоном этих фирм.

Кстати, стандарт предусматривает четыре вида кабелей SCART: тип U — универсальный, обеспечивающий все соединения, V — без сигналов звука, С — без сигналов RGB, А — без видеосигналов и RGB. К сожалению, современные компонентные режимы (Y, Cb/Pb, Cr/Pr) в стандарте SCART не поддерживаются. Однако некоторые производители DVD-плееров и телевизоров большого формата встраивают возможность передачи через SCART и компонентного видеосигнала, который передается через контакты, используемые в стандарте для RGB-сигнала (впрочем, от подключения по RGB такая возможность практически не отличается).

Для подключения к SCART композитных или S-Video-источников в продаже имеются различные переходники. Многие из них универсальные (двунаправленные) с переключателем вход-выход.

Есть также простые однонаправленные переходники, переходники для подключения моно- или стереозвука, а также разъемы для управления переключением. В том случае, когда необходимо к одному устройству подсоединить сразу два, можно использовать SCART-разветвитель на два или три направления. Те же, кого не устраивают или кому недоступны предлагаемые варианты, могут сделать собственный в соответствии с назначениями контактов в SCART, приведенными в табл. 2 .

Нумерация штырьков обычно указана на разъеме:

Конечно, в компьютерах не используется разъем SCART, однако, зная его спецификацию, всегда можно изготовить соответствующий переходник для использования аналогового компьютерного монитора в качестве приемника видеосигнала с магнитофона или, напротив, для подачи видеосигнала с компьютера на телевизор, оборудованный разъемом SCART.

Например, для того чтобы ввести либо вывести композитный сигнал с разъема SCART, необходимо взять коаксиальный кабель с волновым сопротивлением 75 Ом и распределить внешнюю оплетку («землю») и внутреннею жилу (композитный сигнал) на SCART-разъеме.

Вывод видеосигнала из компьютера в телевизор (TV-OUT):

композитный сигнал подается на 20-й контакт разъема SCART;

Для ввода видеосигнала с видеомагнитофона в компьютер (TV-IN):

композитный сигнал — на 19-й контакт разъема SCART;
«земля» — на 17-й контакт разъема SCART.

Соответствие контактов при изготовлении переходника для S-Video также указано в табл. 2.

Вывод видеосигнала из компьютера в телевизор по S-Video (TV-OUT):

3-й контакт S-Video — 20-й контакт SCART;

Ввод видеосигнала с видеомагнитофона в компьютер по S-Video (TV-IN):

1-й контакт S-Video — 17-й контакт SCART;
2-й контакт S-Video — 13-й контакт SCART;
3-й контакт S-Video — 19-й контакт SCART;
4-й контакт S-Video — 15-й контакт SCART.

Для подключения компьютера к телевизору по RGB необходимо, чтобы компьютер выдавал RGB-сигнал в виде, понятном для телевизора. Иногда RGB-сигнал подается через специальный 7-, 8- или 9-штырьковый комбинированный видеовыход. В этом случае в настройках видеокарты должна быть возможность переключения видеовыхода в RGB-режим. Если видеовыход на видеокарте имеет семь контактов (такой штекер называется mini-DIN 7-pin), то в нормальном режиме S-Video-сигнал подается точно на те же контакты, что и в обычном четырехконтактном S-Video-разъеме. А в RGB-режиме сигналы по контактам могут распределяться разными способами в зависимости от производителя видеокарты.

В качестве примера можно привести соответствие контактов одного из таких 7-штырьковых разъемов со SCART (такая разводка применяется на некоторых видеокартах, базирующихся на чипе NVIDIA, но на вашей видеокарте может быть по-другому):

1-й контакт mini-DIN 7-pin (GND, «земля») — 17-й контакт SCART;
2-й контакт mini-DIN 7-pin (Green, зеленый) — 11-й контакт SCART;
3-й контакт mini-DIN 7-pin (Sync, развертка) — 20-й контакт SCART;
4-й контакт mini-DIN 7-pin (Blue, синий) — 7-й контакт SCART;
5-й контакт mini-DIN 7-pin (GND, «земля») — 17-й контакт SCART;
6-й контакт mini-DIN 7-pin (Red, красный) — 15-й контакт SCART;
7-й контакт mini-DIN 7-pin (+3 V управление режимом RGB) — 16-й контакт SCART.

Для любых видов переходников требуется использовать качественные кабели с сопротивлением 75 Ом.

На графической карте нет разъема для подключения видео

Если у вас на видеокарте отсутствует телевизионный выход, то, в принципе, телевизор можно подключить и к обычному VGA-разъему. Однако в этом случае понадобится электрическая схема согласования сигналов (в общем случае, правда, несложная). На рынке имеются специальные устройства, которые конвертируют обычный компьютерный VGA-сигнал в RGB и в сигнал развертки (синхронизации) для телевизора. Такое устройство подключается к VGA-кабелю между компьютером и монитором и дублирует сигнал, который идет через VGA-выход.

В принципе, такое устройство можно сделать и самостоятельно. Соответствие сигналов VGA и SCART будет следующее:

VGA SCART PIN SCART Description;
VGA RED — на 15-й контакт SCART;
VGA GREEN — на 11-й контакт SCART;
VGA BLUE — на 7-й контакт SCART;
VGA RGB GROUND — на 13-й, или 9-й, или 5-й контакт SCART;
VGA HSYNC & VSYNC — на 16-й и 20-й контакты SCART.

Также необходимо будет подать +1-3 В на 16-й контакт SCART и 12 В на 8-й контакт SCART для переключения в AV-режим с соотношением сторон 4:3.

Однако прямое подключение, скорее всего, не сработает и для синхронизации придется делать электросхему, как показано на http://www.tkk.fi/Misc/Electronics/circuits/vga2tv/circuit.html или http://www.e.kth.se/~pontusf/index2.html .

В не столь давние времена VGA-разъем пользовался чрезвычайно широким распространением, в связи с чем у пользователей не было никаких проблем с тем, чтобы подключать к такому разъемы различные виды мониторов. Ведь на тот момент этот интерфейс использовался всеми современными производителями мониторов. Но сегодня для подключения мониторов существует уже множество других, более совершенных разъемов, таких как DVI, HDMI и Display Port.

Изобретению новых разъемов поспособствовало активное развитие компьютерных технологий. После того как появились первые жидкокристаллические мониторы, VGA-разъем сразу же показал, что его возможностей уже недостаточно. В связи с этим производители начали активно вносить всевозможные корректировки в первоначальную структуру разъемов для того, чтобы достичь предельно высокого качества изображения, выводимого на экран. Таким образом, изначально появился формат DVI, а компании, которые выпускали оборудование для развлечений и игр, выпустили также свой формат, вследствие чего произошла замена: разъем VGA>HDMI. Еще через некоторое время уже появился DisplayPort.

Что представляет собой VGA?

VGA-разъем — это аналоговый разъем, который предназначается для подключения монитора к компьютеру. Впервые данный стандарт появился еще в далеком 1987 году, когда был разработан компанией IBM специально для серии новых компьютеров. В системах данной серии использовалась видеоплата, которая получила одно название с самим разъемом, при этом разрешение данной видеоплаты было по сегодняшним меркам небольшим (всего 640х480 пикселей). Таким образом, если вы где-нибудь встретите понятие «VGA-разъем» или «VGA-разрешение», можете примерно отталкиваться именно от этих цифр.

Несмотря на то что данный формат появился достаточно давно, его использование встречается по сегодняшний день на множестве современных моделей видеокарт. Предельно допустимое разрешение, которое предусматривают VGA-разъемы, составляет 1280х1024 пикселей, в то время как частота обновления кадров может достигать 75 Гц.

Если на экран будет выводиться изображение большего размера, то в таком случае будут заметны серьезные потери в качестве. Именно по этой причине с течением времени все более и более активно начинают использоваться другие методы цифровой передачи данных.

VESA DDC

DDC представляет собой специализированный способ интеграции цифрового интерфейса с разъемом VGA и обеспечивает нормальное подключение монитора к видеокарте. Первая версия данного стандарта появилась в 1994 году, а включала она в себя формат EDID 1.0, определяя несколько вариантов физических каналов. Вторая версия данного формата, которая появилась уже в 1996 году, выделила EDID в абсолютно отдельный стандарт, а также определила новый протокол DDC2B+. Еще через год была выпущена новая версия, которой уже был представлен обновленный протокол DDC2Bi, а также предусматривалась поддержка разъема VESA Plug and Display. Помимо всего прочего, в конечной версии был предусмотрен разъем для плоских дисплеев с раздельными адресами оборудования.

В 1999 года стандарт DDC был полностью заменен на E-DDC, а EDID на сегодняшний день представляет собой не более чем вспомогательный стандарт, при помощи которого определяется формат сжатого двоичного файла, который описывает свойства, а также графические режимы монитора, записывающиеся в чип памяти производителем данного монитора.

DDC1

VGA-разъемы DDC1 предоставляют возможность монитору транслировать свои характеристики на компьютер в одностороннем порядке. После того как видеокарта обнаруживает данную информацию на кабеле, она автоматически считывает ее синхронно с вертикальными синхроимпульсами. На время, которое требуется для транслирования данных, вертикальная частота синхронизации может немного подняться (до 25 кГц) в том случае, если будет обнаружен DDC1-совместимый монитор.

DDC2

Разъем монитора VGA DDC2 уже предусматривает двустороннюю связь, то есть изначально монитор может транслировать свои технические характеристики, после чего компьютер подстраивается под используемые монитором параметры. Двунаправленная шина данных представляет собой синхронную шину, которая несколько схожа Access.bus. Такая шина основывается на технологии I2C, о чем свидетельствует также то, что они используют даже стандартные сигналы данного стандарта.

В современных компьютерах предусматривается нагрузка 15 кОм в том случае, если речь идет о каналах SCLK или же SDA. По первому каналу монитором должна обеспечиваться нагрузка кОм, при этом DDC2B-шина представляет собой однонаправленный вариант и предусматривает только единственного мастера на шине, которым будет используемый графический адаптер. Монитор продолжает функционировать в качестве ведомого устройства на стандартной 7-битной I2C-шине, имея адрес 50h и обеспечивая до 256 байт EDID ROM. По той причине, что данный доступ предусматривает исключительно чтение, первый I2C постоянно будет A1h.

E-DDC

Распиновка VGA-разъема Формата E-DDC показала себя в качестве наиболее эффективной версии данного разъема, при этом она и является самой последней среди всех существующих. Она впервые была введена в 1999 году и характеризовалась тем, что информация о дисплее хранилась в памяти устройства, объем которой занимал приблизительно 32 Кб. Стоит отметить тот факт, что в 2007 году была также утверждена версия E-DDC, которая предусматривала поддержку таких стандартов, как DisplayID и DisplayPort.

Распиновка 9-контактного разъема

Распиновка VGA-разъема с 9 контактами осуществляется следующим образом:

Красный видеопровод.
Зеленый видеопровод.
Синий видеопровод.
Провод горизонтальной синхронизации.
Провод вертикальной синхронизации.
Красный общий провод.
Синий общий провод.
Зеленый общий провод.
Общий провод синхронизации.

Стоит отметить, что если рассматривается стандартный разъем VGA, распиновка будет несколько иной, так как там предусматривается 15 контактов.

Как сделать удлинитель?

Часто случается так, что нужно сделать достаточно длинный кабель с разъемом VGA, который будет объединять оборудование, например, в разных комнатах.

Конечно, можно просто взять и купить длинный кабель разъем VGA-разъем VGA, распиновка которого позволяет иметь нужную вам длину, но на самом деле первое, что говорит не в пользу такого решения — это его стоимость. За такой готовый кабель, длина которого составляет 15 метров, придется отдать не менее 20$ в зависимости от качества исполнения, не говоря уже о том, в какую цену вам обойдется кабель, длина которого еще больше по сравнению с вышеуказанной.

Вторая проблема, которая относится к помещениям, где уже сделан финишный ремонт — это то, что единственный оптимальный вариант протянуть кабель — провести его за плинтусом. При этом на самом деле нужно понимать, что заводской кабель может иметь достаточно большую толщину, кроме того, он оснащается также специализированными толстыми ферритовыми кольцами, в связи с чем проложить его за плинтусом оказывается невозможно. Если же нужно будет протянуть кабель через стену в соседнюю комнату, то в таком случае потребуется проделать отверстие, диаметр которого будет соответствовать ширине разъема D-sub 15pin. Если говорить более понятным языком, то вряд ли кого-то заинтересует под VGA-разъем распайка, для монтажа которой нужно будет сверлить отверстие диаметром около 40 мм.

Делаем сами

Таким образом, есть два фактора, которые представляют собой основные недостатки применения готового кабеля — это его стоимость, а также габариты. Именно по этой причине гораздо более подходящим вариантом является полностью самостоятельная распайка VGA-разъема.

В данном случае нами будет осуществляться транслирование сигнала в данном формате от компьютера на монитор через экранированную пару 5/6 категорий, так как данное решение является гораздо более дешевым и эффективным вариантом. В данном случае будет использоваться FTP Cat.5e, не оснащенный активными приемо-передатчиками. Стоимость в данном случае будет составлять примерно 0.30$ за каждый метр, в связи с чем за полный кабель длиной 15 метров вам нужно будет потратить не более 4.5$, что, конечно же, на порядок меньше по сравнению с 20 долларами, а если говорить о еще большей длине, то в этом случае стоимость в конечном итоге будет варьироваться еще больше.

Конечно, в интерфейсе VGA по 13 из 15 контактов предусматривается трансляции аналогового компонентного видеосигнала, в то время как сигналы горизонтальной и вертикальной синхронизации, а также прочая сервисная информация и сигналы управления будут гораздо худшего качества. В то же время экранированная витая пара FTP Cat.5e предусматривает всего 8 проводников, однако этого вполне достаточно для того, чтобы передавать видеоданные на монитор от компьютера.

Делаем проще

Оптимальный же вариант — это использование переходника VGA-RJ45 без пайки, так как в данном случае достаточно будет обжать концы витой пары экранированным модульным разъемом. Если же у вас нет никакого желания приступать к пайке, то в таком случае пара таких переходников будет стоить вам не более 5$. Если же вы хотите сэкономить деньги, а может, у вас нет возможности найти такой переходник в данный момент, то в таком случае у вас остается только один вариант — паять.

Таким образом, вы сами сможете выбрать, как именно вам удобнее поступить и каким образом сделать себе такой удлинитель. В случае необходимости может также осуществляться пайка любых видов переходников, одним из наиболее популярных среди которых является переходник на «тюльпан».

Used for laptops. The image and below table are the newer 15-pin VGA VESA DDC2 connector pinout.

VGA DDC2 connector pinout:

Pin	Name	Dir	Description
1	RED
2	GREEN
3	BLUE
4	RES		RESERVED
5	GND		Ground
6	RGND		Red Ground
7	GGND		Green Ground
8	BGND		Blue Ground
9	KEY	—	Key (No pin) / Optional +5V output from graphics card
10	SGND		Sync Ground
11	ID0		Monitor ID Bit 0 (optional)
12	SDA		I2C bidirectional data line
13	HSYNC or CSYNC
14	VSYNC		Vertical Sync which works also as data clock
15	SCL		I2C data clock in DDC2, Monitor ID3 in DDC1

Note: Direction is Computer relative Monitor. All VGA pinout signals except R, G, B are TTL level signals.

The basic VGA display modes of 80×25 character mode and 640×480 in graphics mode are still supported by all modern graphic cards, independent of the extended modes supported by these cards.

VGA video specifications are:

256 KB Video RAM .
16-color and 256-color modes
262,144-value color palette (six bits each for red, green, and blue)
Selectable 25.175 MHz or 28.322 MHz master clock
Maximum of 800 horizontal pixels
Maximum of 600 lines (Interlaced)
Refresh rates at up to 70 Hz
Vertical blank interrupt
Planar mode: up to 16 colors (4 bit planes)
Packed-pixel mode: 256 colors (Mode 13h)
Hardware smooth scrolling support
Some Raster Ops support
Barrel shifter
Split screen support
0.7 V peak-to-peak
75 ohm double-terminated impedance (18.7 mA — 13 mW)

VESA Display Data Channel is a method for integrating digital interface to VGA connector so as to enable the monitor and graphics card to communicate. The first version of the DDC standard was adopted in August 1994. It included the EDID 1.0 format and specified DDC1, DDC2B and DDC2Ab physical links. DDC version 2, introduced in 1996, split EDID into a separate standard and introduced the DDC2B+ protocol. DDC version 3, 1997, introduced the DDC2Bi protocol and support for VESA Plug and Display and Flat Panel Display Interface on separate device addresses. The DDC standard has been superseded by E-DDC in 1999. Extended display identification data (EDID) is a companion standard; it defines a compact binary file format describing the monitor»s capabilities and supported graphics modes, stored in a read-only memory (EEPROM) chip programmed by the manufacturer of the monitor.

DDC1 allows the monitor to tell its parameters to the computer. When the VGA graphics card detects data on data-line it starts to read the data coming from the monitor synchronous to vertical sync pulse. Vertical sync pulse frequency can be increased up to 25 KHz for the time of the data transfer if a DDC1 compliant monitor is found (be sure not to send those high frequencies to non DDC1 monitors!).

DDC2 (DDC2B) allows bidirectional communication: monitor can tell its parameters and the computer can adjust monitor settings. The bidirectional data bus is a synchronous data bus similar to Access Bus and is based on I2C technology. The signals in the data bus are standard I2C signals. The computer provides 15 kohm pull-up for the SDA and SCLK lines. Monitor must provide 47 kohm pull-up on SCLK line. DDC2B bus is unidirectional and allows only one bus master — the graphics adapter. The monitor acts as a slave device at the 7-bit I²C address 50h, and provides 128-256 bytes of read-only EDID. Because this access is always a read, the first I²C octet will always be A1h.

E-DDC (Enhanced Display Data Channel) is the most recent revision of the DDC standard. Version 1 was introduced in 1999 and featured up to 32 Kbytes of display information storage for use by the Enhanced EDID (E-EDID) standard. E-DDC Version 1.2, approved in 2007, introduced support for DisplayPort and DisplayID standards

VGA pinout: monitor ID detection pin assignments

This monitor type detection is becoming more and more obsolete nowadays. New VGA plug-and-play monitors communicate with the computer according to VESA DDC standard.

The older VGA pinout with monitor ID is:

Pin	Name	Dir	Description
1	RED		Red Video (75 ohm, 0.7 V p-p)
2	GREEN		Green Video (75 ohm, 0.7 V p-p)
3	BLUE		Blue Video (75 ohm, 0.7 V p-p)
4	ID2		Monitor ID Bit 2
5	GND		Ground
6	RGND		Red Ground
7	GGND		Green Ground
8	BGND		Blue Ground
9	KEY	—	Key (No pin)
10	SGND		Sync Ground
11	ID0		Monitor ID Bit 0
12	ID1		Monitor ID Bit 1
13	HSYNC or CSYNC		Horizontal Sync (or Composite Sync)
14	VSYNC		Vertical Sync
15	ID3		Monitor ID Bit 3

ID pins set-up 4 11 12 ID2 ID0 ID1 n/c n/c n/c no monitor n/c n/c GND Mono monitor which does not support 1024×768 n/c GND n/c Color monitor which does not support 1024×768 GND GND n/c Color monitor which supports 1024×768

GND means connected to ground
n/c means that the pin is not connected anywhere

VGA-разъем: назначение, распиновка кабеля

Большинство жидкокристаллических и плазменных телевизоров имеют VGA-разъем, или как его еще называют, D-sub. Кроме того, он используется в компьютерной технике для соединения системного блока и монитора. Аббревиатура VGA произошла от названия компьютерных видеоадаптеров. VGA-разъем разработан фирмой Canon. Сперва он был самым миниатюрным по сравнению с другими аналогичными соединителями.

Общая информация

Этот выход аналоговых сигналов на монитор знаком практически каждому пользователю персонального компьютера. VGA-разъем предназначен для соединения любого современного телевизора или монитора. Рассматриваемый интерфейс можно встретить как на новейшем оборудовании, так и на довольно старом. В современных ноутбуках с целью минимизации занимаемого разъемом пространства на корпусе устройства производители чаще всего не используют винтовые крепления кабеля к разъему, поэтому пользователю необходимо быть предельно осторожным при перемещении ноутбука.

Описание интерфейса

Существует несколько типов исполнения данного коннектора. VGA-разъем является всего лишь частным случаем из всей серии, придуманной компанией «Кэнон». На каждый такой коннектор наносится маркировка, первая буква которой означает тип серии (D). Вторая литера – количество выводов, а следующая за ними цифра обозначает количество контактов, которые фактически используются в разъеме (А-15, В-25, С-37, D-50, E-9). Последняя буква означает тип коннектора (М – «мама», F – «папа»). В современных мониторах и телевизорах, а также в видеокартах ноутбуков и компьютеров используют разъемы типа А, что соответствует 15-ти контактам.

Для того чтобы передать изображение через данный интерфейс, используют схему RGB. VGA-коннектор при помощи специальных переходников можно совмещать и с другими интерфейсами, например, SCART. Более сложным считается переходник на интерфейс DVI. В компьютерных магазинах еще можно приобрести кабель DVI-VGA, причем этот интерфейс представлен обоими типами — DVI-I и DVI-D. Кроме основных контактов, отвечающих за передачу видеосигналов, через разъем VGA передается служебная информация между телевизором и источником сигнала, например, данные о количестве цветов, разрешении экрана и др.

VGA-разъем: распиновка

1. Красный канал – 75 Ом, 0,7В.

2. Зеленый канал — 75 Ом, 0,7В.

3. Синий канал -75 Ом, 0,7В.

4. Второй идентификационный бит.

5. Общий провод.

6. «Земля» красного канала.

7. «Земля» зеленого канала.

8. «Земля» синего канала.

9. Ключ.

10. «Земля» синхронизации.

11. Нулевой идентификационный бит.

12. Единичный идентификационный бит, или данные DDC.

13. Композитная или строчная синхронизация.

14. Кадровая синхронизация.

15. Такты DDC, или третий идентификационный бит.

Заключение

Как сделать переходник с vga на тюльпан

Кабель-переходник VGA-RCA используется для подключения аудио- и видеоустройств. Так, например, при помощи него можно подключить DVD-проигрыватель, спутниковый тюнер, который имеет аналоговый компонентный видеовыход, к мультимедийному проектору с компонентным видеовходом. Довольно часто пользователи бытовой аппаратуры стоят перед выбором: купить переходник VGA-RCA (либо удлинитель) или сделать его самому. Это связано с тем, что стоимость длинных оригинальных кабелей от ведущих производителей довольно высока. А денежные, да и трудовые затраты на собственноручное изготовление такого устройства весьма невелики. В этой статье мы рассмотрим, что представляет собой VGA-RCA-переходник, а также его распиновку. Благодаря этой информации вы сможете изготовить упомянутый кабель самостоятельно.

Что собой представляет VGA RCA переходник

Схема данного прибора может показаться сложной, но исключительно до того момента, пока вы в ней не разберётесь. Чем является данное устройство? Это переходник из тюльпанов (RCA разъемов) аналогового видеовыхода в VGA D-Sub на 15 pin-ов. Рассмотренное здесь устройство можно использовать, чтобы подключить DVD проигрыватель или спутниковый тюнер к мультимедийному проектору. Конечно, при условии, что нет возможности работы напрямую посредством однотипного кабеля, что обычно распространено в дешевых или устаревших приборах.

VESA DDC

В чем заключается идея?

Как реализовать такую задумку? Вам необходим компьютерный кабель (тип – витая пара классификации CAT5/CAT5e), предназначенный, чтобы передавать видеосигнал. Использовать именно его будем из-за того, что передача осуществляется на расстояние в пятьдесят метров без потери качества.

Для начала нам необходимо обзавестись тремя разъемами RCA и одним D-Sub15 pin (это штекер), а также витой парой. Последнюю деталь лучше брать экранированную STP, чем UTP. Но такую сложнее достать, что сказывается на цене. Поэтому тут рассматривается вопрос возможностей и желаний. Особой разницы между элементами нет, но есть один нюанс: UTP лучше использовать, если длина кабеля меньше 10 метров. Если расстояние большее, то лучше всё же будет найти STP.

Распиновка

Как провести распиновку для разъема D-Sub на 15 pin-он? Номера идут слева направо:

1 – R-Y (Pr). 2 – Y. 3 – B-Y (Pb). 4 – Ground – Brown. 5 – Ground – Wht\Brown. 6 – Ground R-Y (Pr) – Wht\Red. 7 – Ground Y – Wht\Green. 8 – Ground B-Y (Pb) – Wht\Blue. 9 – Не нужен. 10 – Ground. 11 – Не нужен. 12 – DDC DAT. 13 – Horizontal Synchronization. 14 – Vertical Synchronization. 15 – DDC Clock.

На кабель-переходник VGA RCA нам требуется шесть пинов из представленных пятнадцати. Как правильно осуществить распайку разъемов и контактов? Ознакомьтесь с данным рисунком, и вам будет понятно, как и что делать.

Итак, давайте посмотрим, что получилось. Если всё правильно было спаяно, то у вас сейчас есть переходник, который может подавать видеосигнал на VGA D-Sub на 15 pin-ов проектора. Как примерно должен выглядеть конечный продукт, можете посмотреть на фотографиях, представленных в статье.

Пятнадцать важных контактов

Но вернемся на 30 лет назад, когда VGA разъем получил повсеместное распространение в компьютерной индустрии (видеокартах, мониторах). Его особенностью было построчная передача аналогового видео. Каждый из 15-и его контактов отвечал за определенные параметры:

отдельные RGB сигналы;
способы синхронизации;
прочие контрольные каналы

Более детально стандартная распиновка контактов выглядит вот так:

Показатели яркости определялись изменением напряжения сигнала в пределах 0,7-1 В.

Такая компоновочная схема вместе со стабильно работающим компонентным видеоинтерфейсом обеспечивали довольно приличное качество изображения с быстрой частотой обновления. Потенциал, заложенный в данную систему, позволял переназначать задачи для отдельных контактов. А также обеспечивать передачу сигналов для боле совершенного оборудования. Дополнительным преимуществом разъема являлась система его фиксации с помощью двух винтов, обеспечивающая высокую надежность соединения.

Проверка

Провода пар, на концах которых спаяны RCA штекеры, полезно будет обжать термоусадкой, чтобы получить большую жесткость. В целом сейчас можно подключать результат труда и наслаждаться им (если всё было спаяно, как нужно). Парные провода, на концы которых пристроены RCA штекеры, можно обжать термоусадкой, чтобы получить большую жесткость.

В данном случае использовался тюнер спутниковый с компонентным видеовыходом на 3 RCA в качестве источника сигналов и мультимедийный проектор Sanyo, где не было предусмотрено отдельного такого же видеовхода. Если на данный момент нет возможности убедиться в работоспособности получившегося переходника, то можно только внимательно осмотреть всю конструкцию и убедится, что никаких упущений не было, и всё спаяно так, как указано в статье.

Что необходимо понимать

Следует отдавать себе отчёт в том, что рассмотренный переходник может обеспечить работу и полноценное функционирование устройства, у которого есть VGA видеовход, только в том случае, если он может приводить автоопределение типа поступающего видеосигнала. Показателем этого будет возможность выбора режима, в котором будут передаваться данные на RGB/YPbPr. На использование позитивно скажется отправка указанных типов сигналов. Почему так?

Дело в том, что RGB и HV.синхр (как, пример, данные, идущие с выхода видеокарты персонального компьютера) преобразовывается в RGB, который имеет синхроимпульсы в зеленом канале (Y). Он, в свою очередь, превращается в цветоразностный YPbPr. И как результат, можно сделать заключение, что эти сигналы не являются одним и тем же, хотя и могут передавать ту же информацию. Поэтому внимательно изучите, как выглядит VGA RCA переходник.

DVI разъем

Для разработки Digital Visual Interface (DVI) крупные компании объединили свои усилия. Совместно было принято решение о нецелесообразности дважды конвертировать сигнал. Вследствие этого разработчики пришли к решению о создании единого цифрового интерфейса, который сможет выводить исходное изображения без лишних изменений и потерь качества.

Основной принцип работы интерфейса заключается в новой технологии протокола кодирования данных TMDS. Информация, предварительно реализированная протоколом, последовательно передается на устройство.

Интерфейс позволяет достичь разрешения 1920х1080 при частоте в 60 Гц. Таких параметров позволяет добиться пропускная способность 1,65 Гб/с и это при использовании одного соединения TMDS. Если же используются два соединения, то скорость возрастет до 2 Гб/с. При таких высоких показателях DVI на голову превосходит своих предшественников.

Для простого пользователя объяснить, чем так хорош Digital Visual Interface можно сказав лишь то, что это цифровой видеоинтерфейс. Отличить его от аналогового предшественника не составит труда — разъемы всегда белого цвета, что не дает возможности его спутать с другими. Форма и большее количество пинов также является характерным отличием интерфейса.

Кабель у интерфейса ограничен по длине, как и у других разъемов, максимальная его длинна составляет не более 10 м, что на 7 метров больше чем у VGA.

Основные виды и отличия

Помимо характерных отличий от других интерфейсов Digital Visual Interface также отличается и между собой. Основными отличиями между ними является количество каналов и наличие возможности передачи аналогового сигнала. Рассмотрим популярные вариации подробнее:

DVI-I SingleLink – самый распространенный вариант. Вариацией этого интерфейса оснащены практически все современные видеокарты. Примечателен он тем, что имеет два объединенных канала (цифровой + аналоговый), которые не зависят друг от друга и не имеют возможности работать одновременно. Устройство само определяет через какой канал передавать данные.
DVI-I DualLink – похож на прошлый вариант, но отличается тем, что имеет два цифровых канала о чем свидетельствует Dual в названии. Это позволяет повысить пропускную способность передачи данных и увеличить максимальное разрешение до 2056х1600, тем самым повысив качество картинки.
DVI-D SingleLink — буква D в названии означает «Digital», что говорит о том, что в данной вариации отсутствует аналоговый канал и интерфейс работает исключительно по одному цифровому. Это ограничивает разрешение до 1920х1080.
DVI-D DualLink – спецификация разъема с максимальной пропускной способностью. Достигается это с помощью использования сразу двух цифровых каналов. При этом максимальное разрешение будет составлять 2560х1600.
DVI-A – по сути это VGA, но с разъемом DVI. Может передавать только аналоговый сигнал.

Как установить драйвер для sm-контроллера шины в Windows

Подвести итог о разнице между разъемами можно просто — буква D говорит о наличии только цифрового сигнала, буква А – только аналогового, буква I говорит о наличии обоих типов сигнала.

В случае, когда на видеокарте есть Digital Visual Interface выход, а на мониторе только VGA подойдут переходники. При приобретении переходников нужно понимать разницу между DVI-I и DVI-D, первый сможет передать сигнал на VGA т.к. присутствует аналоговый канал, а вот второй не имеет аналогового канала связи и передать по нему изображение через переходник не получится, для этого используют специальные дорогостоящие конвертеры.

Помимо переходников DVI–VGA и VGA-DVI существуют и другие DVI–HDMI, HDMI–DVI, DVI-DisplayPort, DisplayPort-DVI, все они передают между собой цифровой сигнал и проблем с подключением возникнуть не должно.

Недостатки технологии

Единственным существенным недостатком технологии является ограничение по длине кабеля. К примеру, при использовании кабеля длиной в 15 м максимальное разрешение, которого можно будет добиться составляет 1280х1024, но если использовать всего 5 метровый кабель разрешение возрастет до 1920х1200. Если требуется подключить устройство на большом расстоянии без потери сигнала придется использовать дополнительные репитеры, которые усилят сигнал.

Какие переходники можно сделать с использованием витой пары?

VGA удлинители – специальные кабели, которые имеют разъемы D-Sub 15 pin на своих обоих концах, при этом вход и выход у них работают по одной технологии.
RCA (3xRCA) используется, чтобы передавать компонентные видеосигналы. На каждом конце находится по три разъема. Применяется при работе с плеером DVD и телевизором.
RCA (D-Sub15pin) был рассмотрен немного выше. Здесь компонентные Y, Pr, Pb в VGA.
Чтобы передавать аналоговый звук, одновременно может использоваться две пары стереосигналов (на каждом конце по 4 RCA разъема).

E-DDC

Конфигурация контактов

, характеристики и применение

Компьютерный порт — это точка соединения между периферийным устройством и компьютером. Здесь периферийными устройствами являются клавиатура, принтер, мышь, флэш-накопитель, динамик и т. Д. Существуют различные типы компьютерных портов, где кабель от периферийного устройства подключается к порту для передачи данных от устройства к устройству. В этой статье рассматривается один из типов компьютерного порта, например VGA-разъем , и его работа.

Что такое разъем VGA?

Разъем

VGA (видеографический массив / видеоадаптер) — это один из видов компьютерного порта, используемый для подключения периферийных устройств для передачи видеосигналов в качестве вывода. Это очень известный стандартный дисплей, изобретенный IBM и выпущенный в 1987 году.

Разъем VGA

Разъем VGA обеспечивает отображение цветных экранов с разрешением 640 x 480, частотой обновления 60 Гц и одновременным отображением 16 цветов. Если уменьшить разрешение экрана до 320 x 200 пикселей, то будет отображаться 256 цветов.VGA использует аналоговые сигналы для меньшего разрешения и меньшего качества отображения на экранах.

Конфигурация контактов разъема VGA

Конфигурация контактов разъема VGA включает 15 контактов, каждый из которых и его функция описаны ниже.

Конфигурация контактов разъема VGA

Контакт 1 (КРАСНЫЙ): красный видеосигнал (75 Ом, 0,7 В размах)
Pin2 (ЗЕЛЕНЫЙ): зеленый видео
Pin3 (СИНИЙ): синий видео
Pin4 (ID2 / RES): бит 2 идентификатора монитора или зарезервированный
Pin5 (GND): Контакт заземления
Pin6 (RGND): красный заземление
Pin7 (GGND): зеленая земля
Pin8 (BGND): синяя земля
Pin9 (KEY): выход +5 В постоянного тока от графической карты
Pin10 (SGND): Синхронизация заземления
Pin11 (ID0 / RES): бит 0 идентификатора монитора или зарезервирован
Pin12 (ID1 / SDA): бит-1 идентификатора монитора / линия данных с двунаправленным I2C
Pin13 (HSYNC): горизонтальная синхронизация
Pin14 (VSYNC): вертикальная синхронизация
Pin15 (ID3 / SCL): бит-3 идентификатора монитора или синхронизация данных I2C

Характеристики и характеристики

Характеристики и характеристики разъема VGA включают следующее.

Тип разъема — Компьютерный аналоговый видео
Data Signal — это канал данных I2C, используемый для данных DDC.
Видеосигнал в формате RGB с синхронизацией по горизонтали и вертикали
15 контактов разъема
Разъем DE15
Конструктор — IBM в 1987 году
Заменено через DVI в 1999 г.
Не поддерживает горячую замену

Обычно разъем VGA включает в себя привинчивание к любой стороне разъема для подключения к аналогичному разъему на задней панели компьютера.Заглушка внутри состоит из трех штифтов, которые вставляются в отверстия на задней панели компьютера.

Идентифицировать кабели VGA можно, наблюдая за штекером внутри, потому что большинство разъемов VGA имеют 14 контактов, показывая 15-е отверстие. В зависимости от настроек системы некоторые контакты не отображаются.

Различные типы

На рынке доступно различных типов разъемов VGA . Альтернативные названия разъемов VGA: разъем RGB, Mini 015, HD15, Mini D15, HDB-15, DB15 и Mini sub D15.

Лучшими примерами штекерных разъемов являются DB13W3, HD15, 5BNC, 4BNC и т. Д. Поэтому эти типы обычно называют «разъемом один». В качестве альтернативы следующие разъемы — это гнездо HD15, гнездо HD15, гнездо HD 15 или штекер 6PIN Mini-Din PS2, штекер 4BNC, гнездо 5BNC, гнездо HD 15 или вилка USE B.

Некоторыми другими типами разъемов VGA являются разветвитель VGA, Sun DB13W3, адаптер VGA, KVM, переход от VGA к BNC, SVGA, переход от VGA к RCA, переходные кабели BNC к BNC. Эти кабели доступны с различными соединениями.

Недвижимость

Свойства разъема VGA включают следующее.

Разъемы или кабели

VGA доступны на рынке разных размеров, от 0,75 футов до более 30 футов. Кроме того, эти кабели также доступны в различных цветах, например, в бежевом и черном.

Кроме того, эти кабели имеют двойное или тройное экранирование. Эти соединители доступны по разным ценам в зависимости от типа и длины.В зависимости от требований для разных целей используются разные кабели. Цена на эти кабели колеблется от низкой до высокой, например, от 10 до 400 долларов за каждый разъем.

Как выбрать разъем VGA?

Выбор разъема VGA может быть выполнен на основе различных параметров, например следующих.

на основе качества

Качество разъема может определяться торговой маркой, которая сильно повлияет на качество. Популярные марки разъемов VGI — это кабель питания, RS Pro, Matrox и StarTech.

на основе длины

Длина разъема защищает видеосигналы от потери качества, поэтому необходимо использовать как можно больше коротких кабелей. Так что кабель может быть защищен от помех сигнала.

Контакты разъема покрыты золотом

Контакты разъема могут быть покрыты золотым покрытием, и он работает как лучший проводник по сравнению с медью. Золотое покрытие дает уверенность в том, что скорость передачи данных очень быстрая и более сильные сигналы.

Защита от помех сигнала

Такие сигналы, как RF и EM, могут создавать помехи из-за сигналов, проходящих через соединительный кабель VGA. Поэтому, чтобы уменьшить эту проблему, проектировщики должны спроектировать кабель с разными слоями защитного материала. Это качество гарантирует, что любой сигнал не прервется при передаче данных по проводам кабеля.

Кабель от мужчины к женщине / от мужчины к мужчине

Тщательно выбирайте кабель в соответствии с требованиями, например, штекер к гнезду или штекер к штекеру.Например, кабель «папа-папа», такой как HD15 SVGA, используется с ферритовым шариком, тогда как кабель «папа-мама» используется для подключения ноутбука, тогда как разъем «папа-мама» требуется, когда вам нужно увеличить длину кабеля до существующего кабеля.

Роды разъема VGA

Разъемы VGA

доступны как в мужском, так и в женском полах, где контакты или штекер называются штекерным разъемом, а гнездо или отверстия называются гнездом. Разъемы VGA распознаются по положению относительно пола разъема.

В зависимости от точного типа используемого кабеля и точной схемы подключения, которое необходимо построить на компьютере, в противном случае на конце монитора вам могут потребоваться различные адаптеры VGA, разветвители и удлинители для обеспечения работоспособного соединения для конкретной системы.

Доступные гендерные разъемы VGA включают следующее.

от мужчины к мужчине
от мужчины к женщине
от женщины к мужчине
от женщины к женщине

Как использовать разъем VGA для подключения ПК и телевизора

Настольный компьютер может использоваться пользователем через монитор.Монитор рабочего стола позволяет вам видеть графический интерфейс ОС и различные программные приложения, такие как набор документов, игры и т. Д.

Есть два типа дисплеев с плоскими панелями, такие как LED и LCD. Эти дисплеи можно подключить через разъем VGA, HDMI, DVI, USB-C или Display Port для соединения с компьютером. Более старые соединения — это DVI и VGA, тогда как USB-C, Display Port и HDMI более новые.

Подключение ПК к телевизору через разъем VGA может быть выполнено следующим образом.Пошаговая процедура описана ниже.

Соединение телевизора и ПК может быть выполнено с помощью разъема VGA. Подключите один конец разъема к ТВ-порту, а другой конец — к ПК.

Разъем VGA для подключения ПК и телевизора

Подсоедините аудиокабель 3,5 мм к разъему для наушников на ПК. Подключите один конец аудиокабеля к аудиопорту телевизора, в противном случае — к динамикам.
Нажмите кнопку «Пуск» на своем компьютере и выберите «Панель управления».
Щелкните параметр отображения и настройте разрешение.
Выберите TV, и эта опция будет доступна в раскрывающемся списке дисплея.

Преимущества

К преимуществам разъема VGA относятся следующие.

С помощью кабеля VGA можно легко подключить различные виды электронных устройств, например телевизоры, компьютеры, ЭЛТ-мониторы и т. Д.
Он также оказывает поддержку и помогает вам, давая быстрые ответы и более плавные движения.

Недостатки

К недостаткам разъема VGA можно отнести следующее.

Дает меньшее разрешение
Не поддерживает аудио и медиаплеер 4K Ultra HD
Для современных компьютеров и ноутбуков он устарел

Когда использовать / Приложения

Разъем VGA в основном используется для различных целей в области электроники. Приложения разъема VGA включают следующее.

Чаще всего используется, когда вам нужно прикрепить ноутбук к проектору или телевизору.Но, если ваш монитор имеет выход HDMI / DVI после этого, как правило, лучше исправить это с помощью такого типа подключения. Если устройство вывода просто включает порт VGA, то этот кабель даст вам хорошее отражение.
В различных электронных устройствах VGA используется в качестве разъема для подключения и передачи сигналов между мониторами и компьютерами, телевизорами и компьютерами, ноутбуками и компьютерами.
Используется как разъем в телевизорах, видеокартах, ноутбуках, мониторах и т. Д.

Таким образом, это все об обзоре разъема VGA, и основная функция этого разъема в основном используется для устройств отображения путем подключения компьютера к проектору, телевизору или монитору. В настоящее время мы обычно можем найти этот разъем, и он меняется с помощью кабеля HDMI, DVI, разъема и порта дисплея. Вот вам вопрос, в чем разница между разъемом VGA и HDMI?

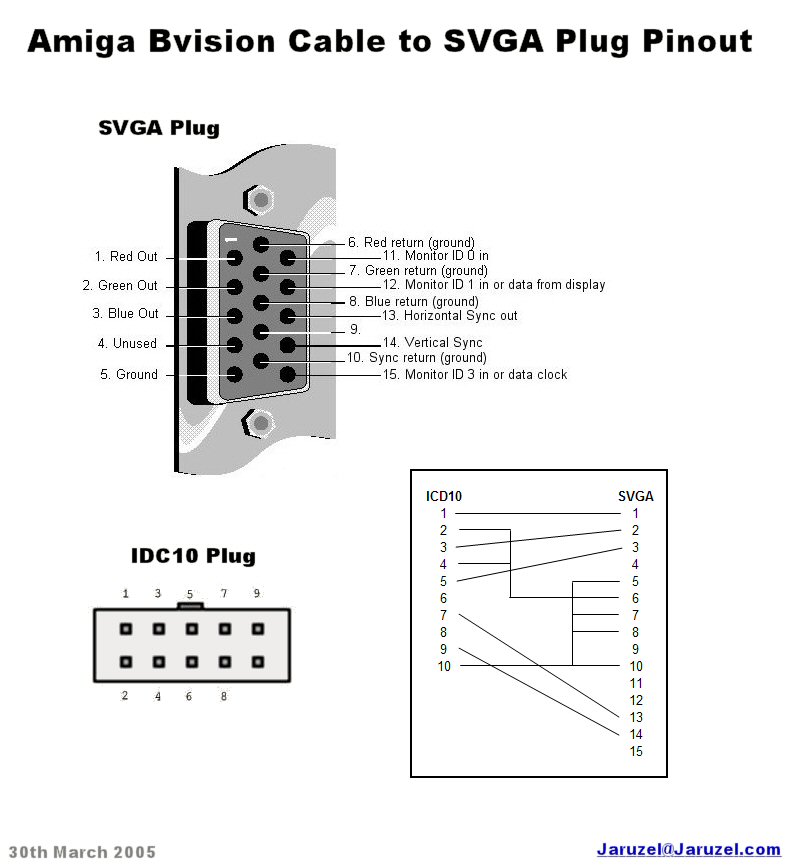

Распиновка разъема VGA




		Распиновка разъема VGA






















	15-контактный разъем HIGHDENSITY D-SUB FEMALE на компьютере		15-контактный разъем HIGHDENSITY D-SUB MALE на кабеле монитора



..
Авторские права pc-control.co.uk 2008
Авторские права pc-control.co.uk 2008

ePanorama.net — Разъем аналогового дисплея VGA

Почти все современные видеокарты для ПК используют один и тот же 15-контактный разъем. Это означает, что использовалась оригинальная карта IBM VGA. Разъем есть не очень подходит для графики с высоким разрешением, потому что в нем нет хорошо определенные характеристики импеданса, такие как разъемы BNC.15-контактный разъем VGA все еще широко используется, потому что он настолько популярен, что Без него сложно продать товар.

Нумерация контактов в розетке

Распиновка

 1 Красный *
2 Зеленый *
3 Синий *
4 Идентификатор монитора 2 дюйма
5 Земля
6 Красный возврат
7 Зеленое возвращение
8 Синий возврат
9 нет штифта
10 Синхронизация возврата
11 Идентификатор монитора 0 в
12 Монитор ID 1 дюйм
13 Горизонтальная синхронизация
14 Вертикальная синхронизация
15 зарезервировано (ID монитора 3)

Сигналы, отмеченные *, являются аналоговыми 0.Положительные сигналы 7V p-p на нагрузку 75 Ом. Все остальные сигналы являются сигналами уровня TTL.

Вот схема распиновки ASCII для тех, кто ее предпочитает:

 6
 1 Красный (Аналоговый) 6 Красный Возврат 11 (ID0) GND (Цвет) 11.. . 1
 2 Зеленый (аналоговый) 7 Зеленый возврат 12 (ID1) NC (цвет). . .
 3 Синий (аналоговый) 8 Синий Retuen 13 Синхронизация по горизонтали. . .
 4 Зарезервировано 9 Нет подключения 14 Вертикальная синхронизация.. .
 5 Земля 10 Земля 15 Нет подключения. . .
                                                             15 10 5

Назначение контактов обнаружения идентификатора монитора

 4 11 12
ID2 ID0 ID1

n / c n / c n / c без монитора
n / c n / c GND Моно-монитор, не поддерживающий 1024x768
n / c GND n / c Цветной монитор, не поддерживающий разрешение 1024x768
GND GND n / c Цветной монитор с поддержкой 1024x768

GND Menas подключен к земле
n / c означает, что контакт нигде не подключен

Обнаружение этого типа монитора становится все более и более популярным. в настоящее время устарело, потому что больше и режим интеллекта интегрирован в монитор.Новые мониторы plug-and-play обмениваются данными с компьютером по стандарту VESA DDC.

VESA DDC

Канал данных дисплея VESA — это метод интеграции цифровых интерфейс к разъему VGA для подключения монитора и графической карты общаться. Существует два разных уровня DDC: DDC1 и DDC2.

DDC1

DDC1 позволяет монитору передавать информацию компьютеру. Следующие контакты разъема карты VGA пришлось заменить на разрешить функции DDC1:

  контакт новая функция
 9 Дополнительный выход +5 В от видеокарты
12 Данные с дисплея
14 Стандартный сигнал вертикальной синхронизации, который работает также как синхронизация данных
15 Монитор ID3

Когда карта grpahics обнаруживает данные в строке данных, она начинает читать данные, поступающие от монитора, синхронизируются с импульсом вертикальной синхронизации.Частота импульсов вертикальной синхронизации может быть увеличена до 25 кГц на время. передачи данных, если обнаружен монитор, совместимый с DDC1 (убедитесь, что не посылаете эти высокие частоты на мониторы, отличные от DDC1!).

DDC2

DDC2 обеспечивает двунаправленную связь: монитор может сказать, что это параметры и компьютер может регулировать настройки монитора. Двунаправленный шина данных — это шина синхронных данных, аналогичная шине доступа. и основан на технологии I2C. Следующие булавки пришлось заменить на чтобы DDC2 работал:

  контакт новая функция
 9 Дополнительный выход +5 В от видеокарты
12 Двунаправленная линия передачи данных (SDA)
15 Часы данных (SLC)

Сигналы на шине данных являются стандартными сигналами I2C.Компьютер обеспечивает подтяжку 15 кОм для линий SDA и SLC. Монитор должен обеспечить подтяжку 47 кОм на линии SCLK.

ПРИМЕЧАНИЕ: Если используется дополнительный вывод питания +5 В, специальный Для обеспечения правильной последовательности необходимо использовать разъем DDC / VGA. + 5В выходное напряжение должно быть в пределах +/- 5% диапазона, и карта должна иметь возможность для подачи тока не менее 300 мА (максимум 1 А).

Энергосбережение VESA DPMS

VESA определила стандартный метод для компьютер, чтобы сообщить монитору, когда перейти в режим энергосбережения.Этот режим энергосбережения контролируется изменением сигналов синхронизации в соответствии с таблица ниже:

 НОРМАЛЬНЫЙ РЕЖИМ ОЖИДАНИЯ ОТКЛЮЧЕН
H-sync Вкл. Выкл. Вкл. Выкл.
Вертикальная синхронизация Вкл Вкл Выкл Выкл
Уровень мощности 100% 80% <30 Вт <8 Вт

Томи Энгдал <[email protected]>

Кабель VGA

Кабели

VGA (Video Graphics Array) соединяют компьютеры с мониторами или телевизорами.Кабели основаны на стандарте графики, разработанном IBM для персональных компьютеров, продаваемых в 1980-х годах. С тех пор почти все персональные компьютеры, созданные для поддержки операционной системы (ОС) Windows, включают поддержку VGA-соединений и более продвинутых HD-соединений, которые были созданы и реализованы с момента изобретения VGA.

Как работают соединения VGA?

Термин VGA относится к типу кабеля, используемого для подключения дисплея к компьютеру.Большинство кабелей VGA имеют 15 контактов на вилке, разделенной на три ряда по пять разъемов, и два винта, расположенные с обеих сторон контактов, для крепления разъема к монитору или компьютеру. Винты кабеля VGA предназначены для затягивания вручную без отвертки. Эти кабели страдают от ухудшения сигнала с увеличением расстояния, что приводит к плохому качеству изображения. Когда кабель VGA подключен между настольным компьютером и монитором, современные ОС автоматически обнаруживают соединение VGA. Хотя многие ноутбуки также обнаруживают новый видеодисплей, для многих требуется, чтобы дисплей компьютера вручную отправлялся на монитор или телевизор, нажимая кнопку «Функция» и другую клавишу клавиатуры, над которой находится дисплей монитора, чтобы просмотреть соединение через VGA. кабель.

Стандарты VGA

Спецификации

VGA требуют наличия ряда минимальных функций поддержки для правильной работы дисплея. К ним относятся поддержка как 16, так и 256 цветовых режимов, как минимум 262144 цветовой палитры, включающей по шесть битов для красного, зеленого и синего цветов, выбираемая основная тактовая частота 25,175 или 28,322 МГц, частота обновления до 70 Гц, вертикальное пустое прерывание, поддержка режима упакованных пикселей с 256 цветами, планарного режима, поддерживающего до 16 цветов и 4-битных плоскостей, сдвиг втулки и поддержка разделения экрана.Многие из этих минимальных функций были значительно превышены с тех пор, как IBM изначально создала спецификацию VGA, но остаются требованием «наименьшего общего знаменателя» для поддержки VGA.

Кабель VGA (15) Выводы

Стандартный кабель VGA имеет 15 выводов. Их:

Контакт 1 - красный - красный Видео

Контакт 2 - зеленый - зеленый Видео

Контакт 3 - синий - синий Видео

Контакт 4 - ID2 / RES - Зарезервирован с E-DDC, ранее использовался для бита 2 идентификатора монитора

Контакт 5 - GND - Земля (Hsynch)

Контакт 6 - RED_RTN - Красный возврат

Контакт 7 - GREEN_RTN - зеленый возврат

Контакт 8 - BLUE_RTN - синий возврат

Контакт 9 - KEY / PWR - + 5V DC, ранее - ключ

Контакт 10 - GND - Земля (DDC, Vsynch)

Контакт 11 - ID0 / RES - Зарезервирован с E-DDC, ранее бит 0 идентификатора монитора

Контакт 12 - ID1 / SDA - данные I2C с DDC2, ранее бит 1 идентификатора монитора

Контакт 13 - HSynch - Горизонтальная синхронизация

Контакт 14 - Синхронизация - Вертикальная синхронизация

Контакт 15 - ID3 / SCL - I2Cclock с DDC2, ранее бит 3 идентификатора монитора

Нумерация контактов 15-контактного разъема VESA DDC2 / E-DDC соответствует расположению разъема-розетки.Зеркальное отображение этой конструкции используется на штекерных разъемах VGA.

Кабель VGA (9) Распиновка разъема

Распиновка 9-контактного разъема VGA:

Контакт 1 - красный - красный Видео

Контакт 2 - зеленый - зеленый Видео

Контакт 3 - синий - синий Видео

Контакт 4 - HSYNC - горизонтальная синхронизация

Контакт 5 - VSYNC - вертикальная синхронизация

Контакт 6 - RGND - Красный Заземление

Контакт 7 - GGND - Зеленое заземление

Контакт 8 - BGRND - Синяя земля

Контакт 9 -SGND - Земля синхронизации

SUB-D HD15 / DE15 / VGA


История производства
Гнездовой выход DE-15 в портативном компьютере.
Тип	Компьютерный аналоговый видеоразъем
Дизайнер	IBM на базе D-сверхминиатюрной модели
Разработано	1987
Произведено	с 1987 г. по настоящее время
Заменено	DVI (1999)
Общие технические условия
Горячее подключение	№
Видеосигнал	Видеосигнал RGB плюс опция синхронизации по горизонтали и вертикали
Штифты	15
Разъем	DE-15
Данные
Сигнал данных	Канал данных I²C для информации DDC
Распиновка

Гнездо DE15 (со стороны видеокарты).
Штифт 1	КРАСНЫЙ	Красный видео
Штифт 2	ЗЕЛЕНЫЙ	Зеленый видео
Штифт 3	СИНИЙ	Синий видео
Штифт 4	ID2 / RES	ранее бит 2 идентификатора монитора, зарезервирован с E-DDC
Штифт 5	ЗЕМЛЯ	Земля (HSync)
Штифт 6	RED_RTN	Красный возврат
Штифт 7	GREEN_RTN	Зеленая обратка
Штифт 8	СИНИЙ_RTN	Синий возврат
Штифт 9	КЛЮЧ / PWR	ранее ключ, теперь + 5 В постоянного тока
Штифт 10	ЗЕМЛЯ	Земля (VSync, DDC)
Штифт 11	ID0 / RES	ранее бит 0 идентификатора монитора, зарезервирован с E-DDC
Штифт 12	ID1 / SDA	ранее бит 1 идентификатора монитора, данные I²C с DDC2
Штифт 13	HSync	Горизонтальная синхронизация
Штифт 14	VSync	Вертикальная синхронизация
Штифт 15	ID3 / SCL	ранее бит 3 идентификатора монитора, синхронизация I²C с DDC2
На изображении и в таблице показаны 15-контактные разъемы VESA DDC2 / E-DDC; нумерация контактов на схеме соответствует гнезду разъема, работающему как выход графического адаптера.В штекерном разъеме эта нумерация контактов соответствует зеркальному отображению стороны кабеля с проводами и припоем.

Кабель VGA
Разъем Video Graphics Array (VGA) представляет собой трехрядный 15-контактный разъем HD-15. 15-контактный разъем VGA есть на многих видеокартах, компьютерных мониторах и некоторых телевизорах высокой четкости.На портативных компьютерах или других небольших устройствах порт mini-VGA иногда используется вместо полноразмерного разъема VGA.
DE-15 также условно называют разъемом RGB, D-sub 15, mini sub D15, mini D15, DB-15, HDB-15, HD-15 или HD15 (High Density, чтобы отличить его от более старых и менее гибких DE -9, используемый на старых картах VGA, которые имеют тот же размер корпуса, но только два ряда контактов).

Разъемы и кабели VGA

передают аналоговые компонентные видеосигналы RGBHV (красный, зеленый, синий, горизонтальная синхронизация, вертикальная синхронизация) и данные канала данных дисплея VESA (VESA DDC).В исходной версии распиновки DE-15 один вывод был связан с ключом, а 4 контакта несли биты идентификатора монитора, которые использовались редко; VESA DDC изменил определение некоторых из этих выводов и заменил ключевой вывод на источник питания +5 В постоянного тока.

Качество кабеля

См. Также: RAMDAC

Один и тот же кабель VGA можно использовать с различными поддерживаемыми разрешениями VGA, от 640 × 400 пикселей при 70 Гц (ширина полосы сигнала 24 МГц) до 1280 × 1024 пикселей (SXGA) при 85 Гц (160 МГц) и до 2048 × 1536 пикселей (QXGA) @ 85 Гц (388 МГц).Не существует стандартов, определяющих качество, необходимое для каждого разрешения, но более качественные кабели обычно содержат коаксиальную проводку и изоляцию, которые делают их толще. Качественный кабель не должен страдать от перекрестных помех, которые возникают, когда сигналы в одном проводе индуцируют нежелательные токи в соседних проводах, и ореола, который возникает, когда несоответствие импеданса вызывает отражение сигналов (обратите внимание, что двоение с длинными кабелями может не быть неисправностью кабеля. но вместо этого может быть вызвано оборудованием с неправильной оконечной нагрузкой или использованием пассивных разветвителей) и другими эффектами ухудшения сигнала; более короткие кабели VGA с меньшей вероятностью приведут к значительному ухудшению характеристик.Некоторые мониторы и видеокарты более высокого класса имеют 5 отдельных разъемов BNC для сигнала RGBHV, что обеспечивает высочайшее качество соединения с использованием пяти коаксиальных кабелей с сопротивлением 75 Ом.

Адаптеры

Существуют переходники HDMI-VGA ^, и DVI-VGA, а также преобразователи VGA-SCART.

Чтобы простой переходный кабель VGA - SCART был жизнеспособным, видеокарта должна обладать достаточными функциями.А именно возможность обеспечить чересстрочный вывод и настроить частоту, общее количество строк развертки и количество видимых строк (фактическое разрешение) в соответствии с преобладающим ТВ-стандартом. Несовместимость сигналов возникает из-за того, что SCART использует композитную синхронизацию, поэтому либо карта дисплея должна иметь такую возможность, либо сигналы синхронизации должны суммироваться с помощью простой схемы. Кроме того, для некоторых телевизоров может потребоваться напряжение 1 В на выводе 16 SCART в качестве явного сигнала для использования компонентного сигнала вместо композитного. Аналогичным образом, трехпроводной аналоговый сигнал RGB использует композитную синхронизацию по зеленому цвету, но схема преобразователя для достижения этого также проста.

Адаптеры HDMI / DVI-VGA не поддерживают аудиоканал. Используются отдельные аудиокабели.

Адаптеры

HDMI-VGA обычно бесполезны, поскольку большинство дисплеев не могут считывать аналоговый сигнал через порт HDMI. EDID дисплея все еще можно прочитать.

Полное руководство по VGA: что вам нужно знать

VGA - это сокращение от Video Graphics Array.Это стандарт видеовыхода, в котором используются аналоговые сигналы, а не цифровые. Разъемы VGA имеют 15 контактов, каждый из которых способствует смешиванию цветов на экране.

Стандарт VGA был впервые представлен в 1987 году. Изначально IBM разработала стандарт для дисплеев 640 × 480. Для подключения VGA используется 16-цветная система. Это было революционным в то время и пришло на смену S-Video.

В большинстве современных стандартов передачи видео используются цифровые сигналы (далее в статье). Итак, кабели VGA становятся все менее популярными.Тем не менее, некоторые мониторы, видеокарты, старые ноутбуки и телевизоры оснащены портами VGA .

Продолжайте читать, если хотите узнать:

Как выглядит разъем VGA?
Почему у разъемов VGA крошечные контакты?
Какие существуют разновидности портов VGA?
Могут ли соединения VGA поддерживать высокое разрешение?
В чем разница между HDMI и VGA?

Как выглядит разъем VGA?

Штыревой разъем кабеля VGA и гнездовой порт VGA имеют форму трапеции.Штекерный соединитель имеет два винта с каждой стороны, которые соответствуют двум отверстиям для винтов на гнездовом порте. Внутри трапеции есть 15 контактов, которые соответствуют 15 отверстиям в розетке.

Одна из основных проблем этой конструкции состоит в том, что существует несколько возможных точек отказа. Если медный штифт погнут, трапециевидная оболочка погнута или сломается винт, использование соединителя затруднится или станет невозможным.

Почему у разъемов VGA крошечные контакты?

Отличительной чертой разъемов VGA является большое количество контактов, которые вставляются в отверстия порта.Традиционные порты VGA имеют 15 разъемов на 15 контактов.

Первые три контакта отвечают за красный, зеленый и синий. Система использует эти три цвета для создания всех остальных цветов на дисплее. Система также может изменять интенсивность цветов. Три цвета плюс интенсивность дают на выходе четыре переменные. Соединение VGA позволяет комбинировать каждую переменную вместе, поэтому оно называется 16-цветной схемой. Четыре раза четыре - 16.

Контакты 5, 6, 7, 8 и 10 являются контактами заземления, предотвращающими помехи сигнала.Любое излишнее электричество будет проходить через эти контакты. Без этих заземляющих контактов кабель VGA обеспечил бы противоречивую картину.

Контакты 13 и 14 управляют горизонтальной и вертикальной синхронизацией соответственно. Вы, вероятно, не знаете об этом, соединения VGA не посылают сигнал. Они отправляют двоих. Соединение отправляет вертикальное и горизонтальное изображение, а затем смешивает их вместе. Затем эти сегменты синхронизируются, чтобы убедиться, что они совпадают, и это то, что мы видим.

Контакты 4, 9, 11, 12 и 15 больше не работают или имеют ограниченную функцию.Эти контакты изначально предназначались для определения того, какой тип монитора используется. Однако в конце 1990-х начался переход от аналогового вещания к цифровому. Во время этого перехода изменилось способ распознавания разрешения кабелями. Таким образом, эти контакты стали лишними.

Какие существуют варианты портов VGA?

Возможно, вы встречали много портов с одинаковыми названиями: VGA, SVGA, WXGA и т. Д. Почему так много похожих названий? Эти имена представляют различные разрешения дисплея.Несмотря на то, что IBM называет порты по-разному, большинство людей все вместе называют соединения VGA.

Один и тот же кабель можно использовать для любого порта. Качество кабеля, кабелей, длины и возраста кабеля - все это может повлиять на качество изображения на мониторе. Например, кабель с коаксиальным экранированием обеспечит более стабильную картину.

Если видеокарта вашего компьютера имеет порт VGA, видеокарта определяет максимальное разрешение. Это означает, что вам не нужно беспокоиться о разрешении вашего порта VGA при покупке кабеля.Тем не менее, максимальное разрешение порта может повлиять на то, какой дисплей лучше всего подойдет для компьютера.

Аналого-цифровой

Если вы достаточно взрослые, вы, возможно, помните, что раньше в телевизорах были антенны в виде заячьих ушей. В этих телевизорах использовались аналоговые сигналы. В 2009 году FCC объявила, что в будущем телевизионное вещание будет использовать только цифровые сигналы. Если бы в 2009 году у вас был более старый телевизор, он бы перестал работать, если бы вы не приобрели адаптер для приема цифровых сигналов.

Хотя это событие широко освещалось в новостях, переход от аналогового к цифровому формату начался намного раньше.Этот переход важен, потому что кабели VGA передают аналоговый сигнал. Это означает, что цифровые данные вашего компьютера необходимо преобразовать в аналоговые для передачи через кабели VGA.

Могут ли соединения VGA поддерживать высокое разрешение?

Разрешение вашего VGA-соединения определяется видеокартой вашего компьютера. В настоящее время максимальное разрешение, предлагаемое через порты VGA, составляет 2K. Теоретически порт VGA может поддерживать более высокое разрешение. Но помните, что компьютеру необходимо преобразовать цифровой сигнал в аналоговый, чтобы передавать его по кабелю VGA.Это потребует значительных вычислительных мощностей компьютера.

Вот почему соединения VGA не подходят для высоких разрешений. Большинство видеокарт, поддерживающих VGA, имеют разрешение только 1080p. Сам кабель не влияет на разрешение, но старые устройства не поддерживают более высокое разрешение. Точное разрешение портов VGA зависит от компьютера.

В чем разница между HDMI и VGA?

В отличие от VGA, HDMI использует цифровые сигналы. Это означает, что HDMI может передавать свои данные более эффективно, чем VGA.Поскольку данные компьютера являются цифровыми, для их передачи по кабелю HDMI не требуется дополнительной вычислительной мощности.

HDMI 2.1 поддерживает более высокие разрешения, например 8K при 120 Гц. Хотя VGA не имеет ограничения полосы пропускания, оно ограничено источником видео и тем, как видео преобразуется в аналоговый сигнал. Кабели HDMI также могут быть длиннее кабелей VGA, поскольку цифровой сигнал не ухудшается на расстоянии.

Преобразование VGA в HDMI

Из-за ограничений VGA мы не рекомендуем их в качестве основных дисплеев.Большинство современных устройств не имеют портов VGA. Однако, если у вас есть старый монитор с VGA, вы можете использовать его в качестве второго дисплея. Это может быть полезно для заметок на втором экране или отслеживания изменений на фондовом рынке.

Если у вас есть монитор VGA и вы думаете, что все еще можете его использовать, вы можете подумать о приобретении конвертера HDMI в VGA. Это позволит вам использовать старый дисплей с новым устройством. Большинство конвертеров также оснащены аудиоразъемом 3,5 мм, поскольку кабели VGA не передают звук.

Преобразователи: DVI и VGA Разъемы

DVI предлагают как аналоговые, так и цифровые варианты. Это делает его более универсальным. Однако, несмотря на то, что DVI призван заменить VGA, большинство компаний перестали поддерживать соединения DVI. Поскольку FCC уже отходила от аналоговых сигналов, аналоговые функции DVI не были особенно полезны.

Вы можете подключить порт DVI к порту VGA с помощью адаптера. Тем не менее, если источник видеосигнала является цифровым, у вас будет такое же снижение качества, как и при преобразовании HDMI.Вы должны учитывать это при выборе дисплея.

VGA против Mini-VGA

Порт VGA очень большой из-за 15 контактов и двух больших винтов. Ноутбуки должны экономить как можно больше места. Вот почему некоторые компании производили mini-VGA. Этот VGA намного меньше оригинала.

Ноутбуки

, такие как iBook и HP Mini, оснащены портами mini-VGA. Можно подключить мини-VGA к дисплею VGA через адаптер. Это было бы особенно полезно для любителей ретро-компьютеров.

Будущее VGA

Как уже говорилось ранее, компании не используют VGA-соединения на современных устройствах. Маловероятно, что популярность VGA снова станет популярной. Тем не менее, есть еще много старых компьютеров и мониторов с портами VGA. Итак, система VGA не полностью устарела.

14-контактные и 15-контактные разъемы D на кабелях VGA

Введение

Я хотел узнать, в чем разница между кабелями VGA с 14-контактными и 15-контактными разъемами.Я нашел ответ на сайте / форуме Instructables. Необходимая мне информация содержалась в ответе на запрос onrust около 2010 года.

Ну, я получил свой ответ от «ganzieee» в инструкциях. Он был доставлен 5 лет назад и следует здесь.

Назначение контакта 9 разъема D на кабелях VGA

Я много раз видел эту проблему и вопрос в различных формах и никогда не видел правильного ответа. Вот и ответ. Пожалуйста, распространите его, так как у многих людей, похоже, есть проблема:
VGA 15-контактные кабели часто имеют только 14 активных контактов.Контакт 9 отсутствует. (Этот недостающий штифт находится в среднем ряду контактов, один штифт от конца.) Этот недостающий штифт является проблемой для телевизоров с плоским экраном.
Контакт 9 требуется большинству, если не всем, плазменным и ЖК-телевизорам для передачи графической карте компьютера информации о доступном разрешении монитора. Контакт 9 передает сигнал 5 В на DDC (канал данных дисплея). Новые компьютерные мониторы (ЖК или ЭЛТ), похоже, не нуждаются в этом контакте и отлично работают без него - в результате большинство кабелей VGA, помеченных как «15-контактный», на самом деле имеют только 14 контактов, и это никогда не объясняется и не отмечается в упаковка или характеристики продукта! Единственный способ узнать, есть ли у «15-контактного» кабеля VGA все 15 контактов, - это посмотреть на разъем и подсчитать количество контактов.Если в среднем ряду всего 4 штифта, значит, критический штифт 9 отсутствует.
Судя по сообщениям, которые я видел, и по моему собственному опыту работы с моим 50-дюймовым плазменным телевизором Pioneer PDP-5070HD, почти всем телевизорам с плоским экраном НУЖЕН этот контакт, чтобы возвращать информацию о собственном разрешении экрана.
Я видел десятки сообщений от людей, которые пытались настроить свои HTPC для работы с большой плазменной панелью, но не могли установить разрешение (обычно 1360 x 768) на своей карте видеоадаптера. Некоторые люди на форумах утверждают, что у них «нет проблем», в то время как другие не могут заставить их работать.Люди винят видеокарту или драйверы видеокарты. Похоже, никто не понимает, что проблема заключается в отсутствии контакта на якобы стандартном «15-контактном кабеле VGA», который многие люди используют!
У меня была такая же проблема с моей видеокартой ATI 9800 Pro, использующей 15-контактный кабель VGA всего с 14 контактами. Когда я перешел на полноценный и полноценный 15-контактный кабель, ATI 9800 сразу же определил родное разрешение плазменного телевизора.
Таким образом, разница между 15-контактным и 14-контактным кабелем VGA - это не «просто один контакт», как один саркастичный идиот ответил на предыдущий пост с этим вопросом.Отсутствие сигнала на контакте 9 (5 В на DDC) означает, что ваш очень дорогой плазменный или ЖК-телевизор не может уведомить видеокарту вашего компьютера о поддерживаемом разрешении. Купите кабель VGA со всеми 15 контактами, и ваша проблема может быть решена. Но вам придется поискать, чтобы найти его, визуально изучив вилку. Помните, что все кабели VGA имеют маркировку и продаются как «15-контактный кабель VGA», даже если на самом деле у них всего 14 контактов. Проверить это.
(Кстати, есть причина отключать сигнал 5 В от кабеля, когда он не нужен.Однако для ЖК-телевизоров и плазменных телевизоров это необходимо.)
от Ганеш Ажагесан (ganzieee at Instructables) около 2015 г.

Сравнение 14-контактных и 15-контактных разъемов D

14-контактный разъем D

Ниже приведена фотография 14-контактного разъема «D» на конце кабеля VGA.

Примечание: - это всего лишь 15-контактный разъем «D» с отсутствующим контактом 9. Таким образом, для этого штифта нет соединения между двумя концами кабеля.

14-контактный штекер VGA.

15-контактный разъем D

Ниже приведена фотография 15-контактного разъема «D» на конце кабеля VGA.

Распиновка VGA разъема | Оцифровка видео, аудио, фото ﻿

VGA VESA DDC

VGA (9-контактный)

VGA (D-Sub) — виды, характеристики, особенности, распиновка, плюсы и минусы разъема, актуальность на сегодня

Что такое VGA, есть ли разница с D-Sub?

Что можно подключить через VGA-разъем?

История VGA интерфейса

Виды D-Sub выхода

Технические характеристики, особенности и распиновка VGA Разъема

Максимальное разрешение VGA (d sub)

Плюсы и минусы VGA интерфейса

Типы преобразователей и конвертеров для VGA

Актуальность VGA на сегодня, что лучше vga или hdmi?

Распиновка VGA кабеля | HelpAdmins.ru

Особенности разъема

Самостоятельное изготовление кабеля VGA

Распиновки разъемов видеокарт компьютера распиновка и описание @ pinouts.ru

: Распиновки для Apple

: Распиновки для ATI

: Распиновки для Dell

: Распиновки для Grandtec

: Распиновки для Leadtek

: Распиновки для Matrox

: Распиновки для Nvidia

: Распиновки для Sigma

назначение, описание, распиновка. Как подключить новый монитор к старому компьютеру

Распиновка

Характеристики

EDDC

Общая информация

VGA-разъем: распиновка

Заключение

Интерфейсы для подключения дисплея

Классический аналоговый интерфейс (VGA)

Цифровой интерфейс DVI

Цифровой интерфейс HDMI

Новый интерфейс UDI

Новый интерфейс DisplayPort

Видеоразъем на графической карте

Композитный видеосигнал (RCA)

S-Video

SCART

На графической карте нет разъема для подключения видео

Что представляет собой VGA?

VESA DDC

DDC1

DDC2

E-DDC

Распиновка 9-контактного разъема

Как сделать удлинитель?

Делаем сами

Делаем проще

VGA DDC2 connector pinout:

VGA video specifications are:

VGA pinout: monitor ID detection pin assignments

The older VGA pinout with monitor ID is:

VGA-разъем: назначение, распиновка кабеля

Общая информация

Описание интерфейса

VGA-разъем: распиновка

Заключение

Как сделать переходник с vga на тюльпан

Что собой представляет VGA RCA переходник

VESA DDC

В чем заключается идея?

Распиновка

Пятнадцать важных контактов

Проверка

Что необходимо понимать

DVI разъем

Основные виды и отличия

Недостатки технологии

Какие переходники можно сделать с использованием витой пары?

E-DDC

, характеристики и применение

Что такое разъем VGA?

Конфигурация контактов разъема VGA

Характеристики и характеристики

Различные типы

Недвижимость

Распиновка VGA разъема | Оцифровка видео, аудио, фото
