Основные виды антенн для радиостанций

При выборе антенны для радиостанции важно учитывать несколько ключевых факторов:

Тип радиостанции (базовая, автомобильная, портативная)
Диапазон частот
Мощность передатчика
Условия эксплуатации
Требуемая дальность связи

В зависимости от этих параметров выделяют следующие основные виды антенн для раций:

1. Базовые антенны

Предназначены для стационарных радиостанций. Обеспечивают максимальную дальность связи за счет большой длины и возможности установки на высоте. Основные типы:

Вертикальные штыревые
Диполи
Направленные антенны (например, типа «волновой канал»)

2. Автомобильные антенны

Устанавливаются на транспортные средства. Должны быть компактными и прочными. Различают:

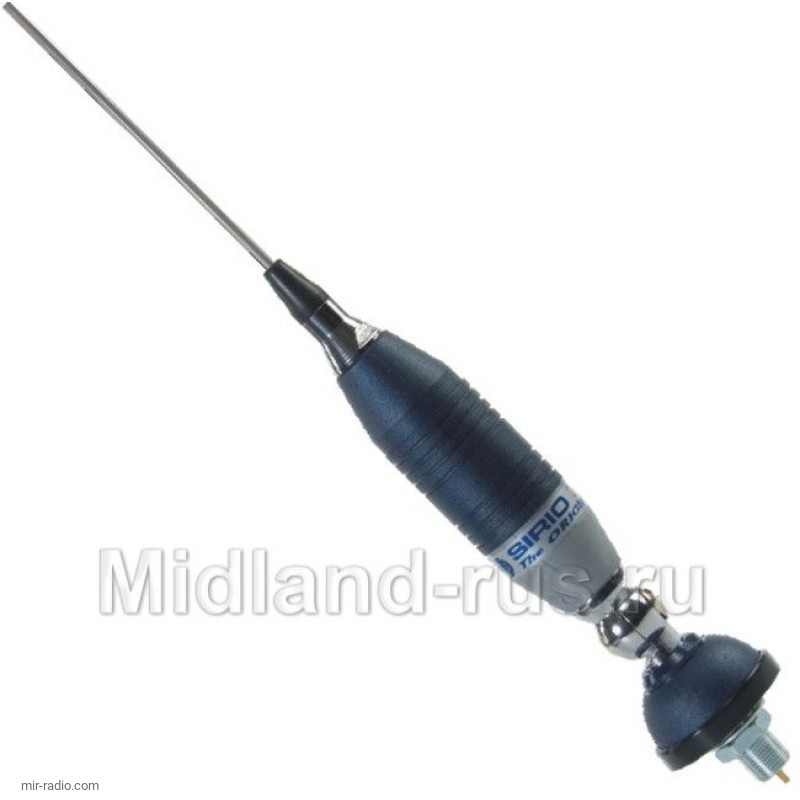

Штыревые антенны (¼ λ, ½ λ, ⅝ λ)

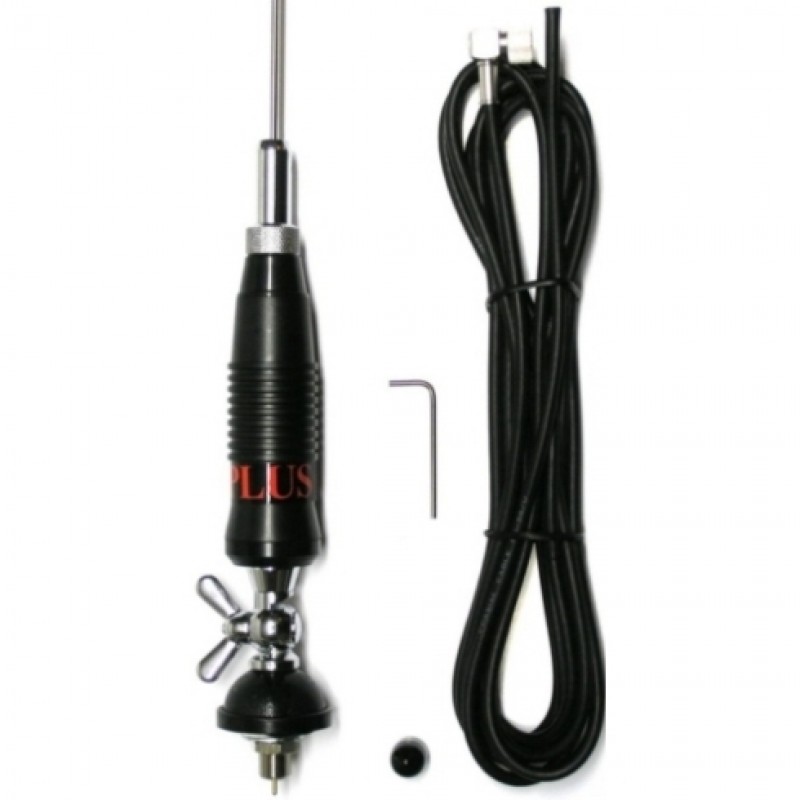

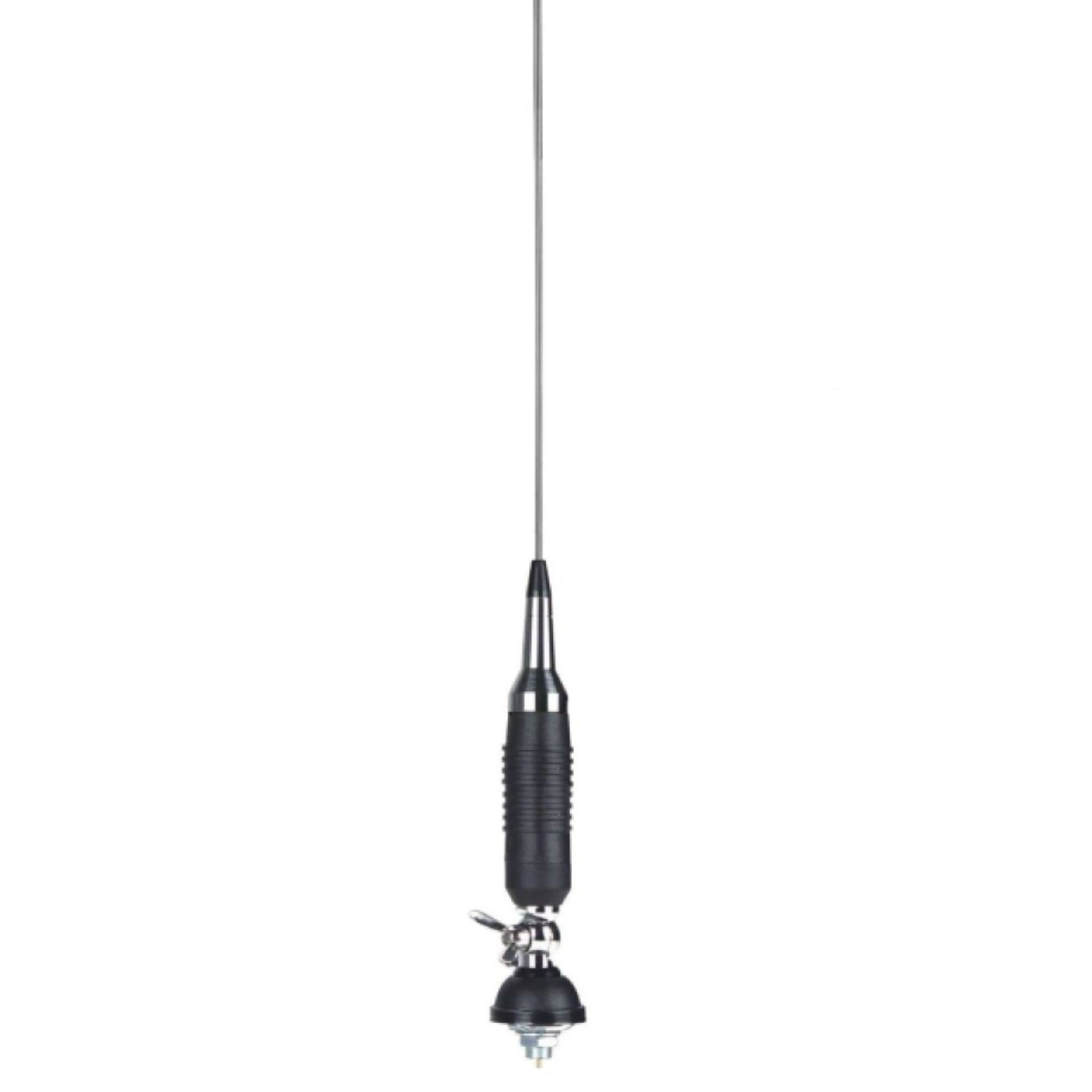

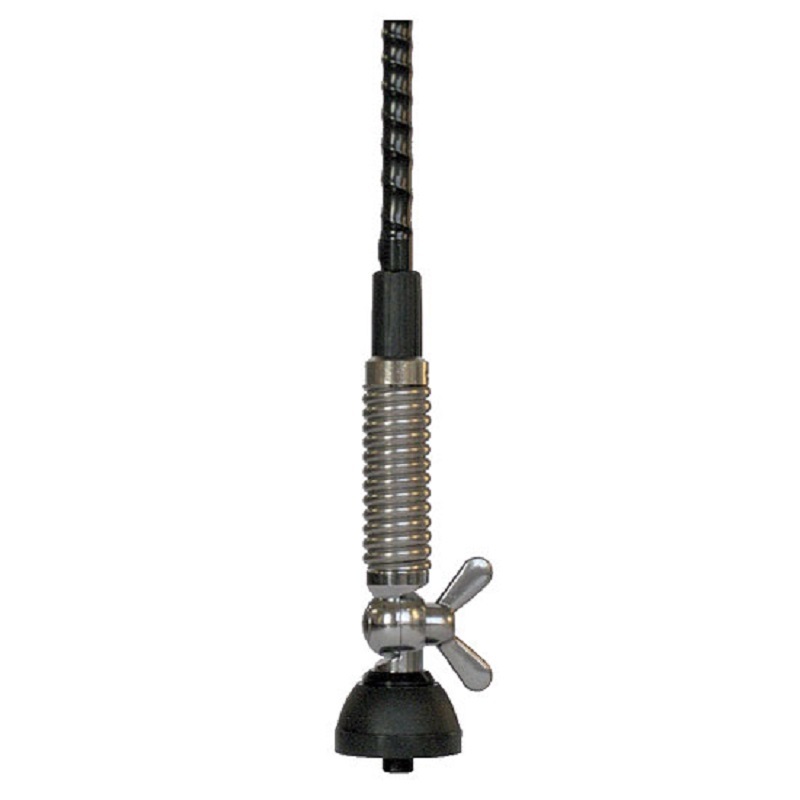

Врезные антенны

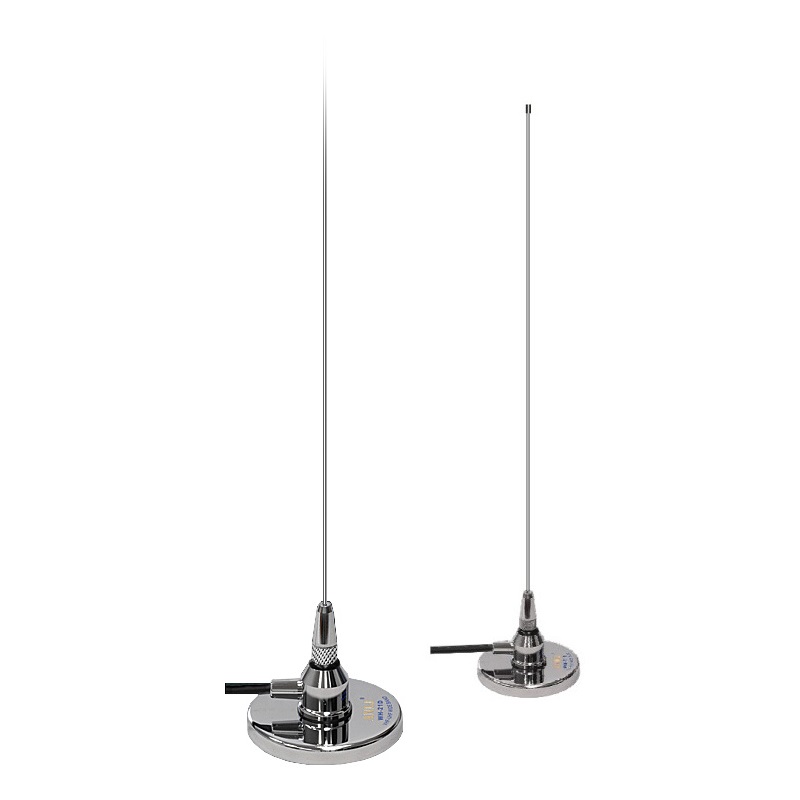

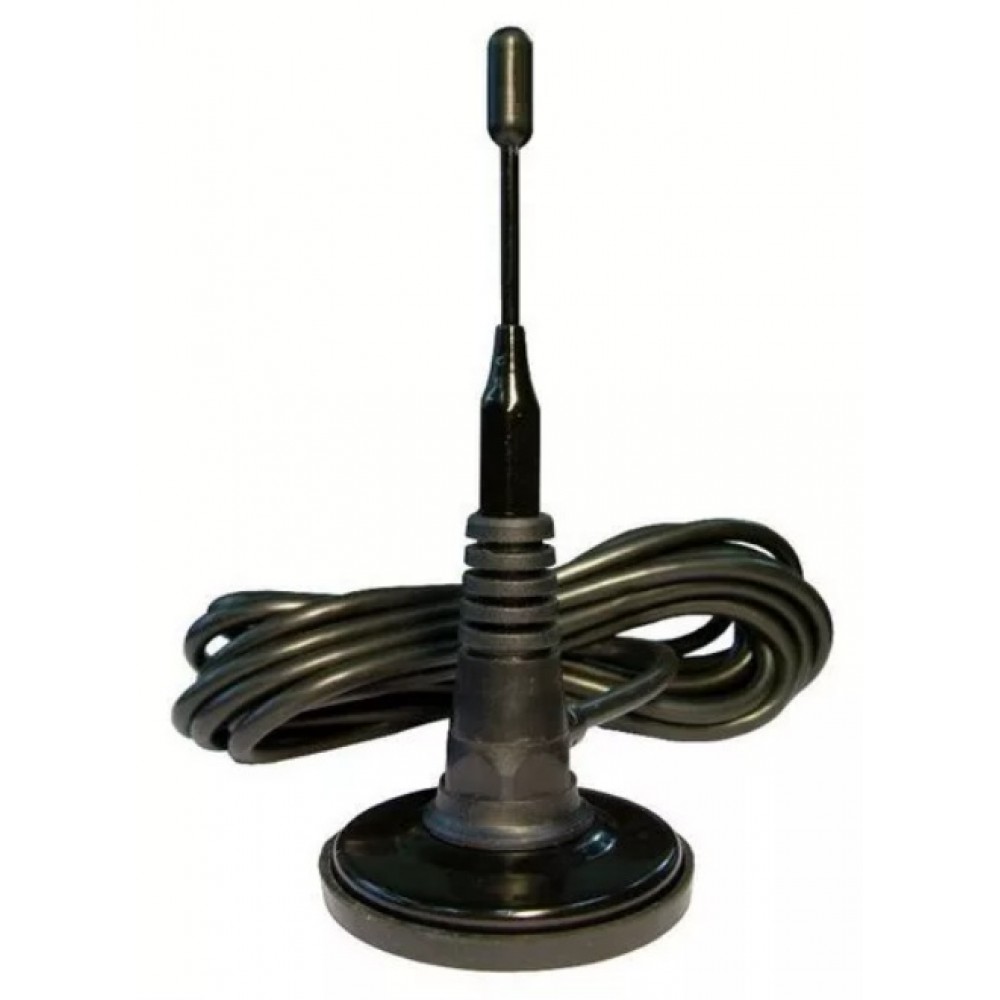

Антенны на магнитном основании

3. Портативные антенны

Используются с ручными радиостанциями. Должны быть максимально компактными. Основные типы:

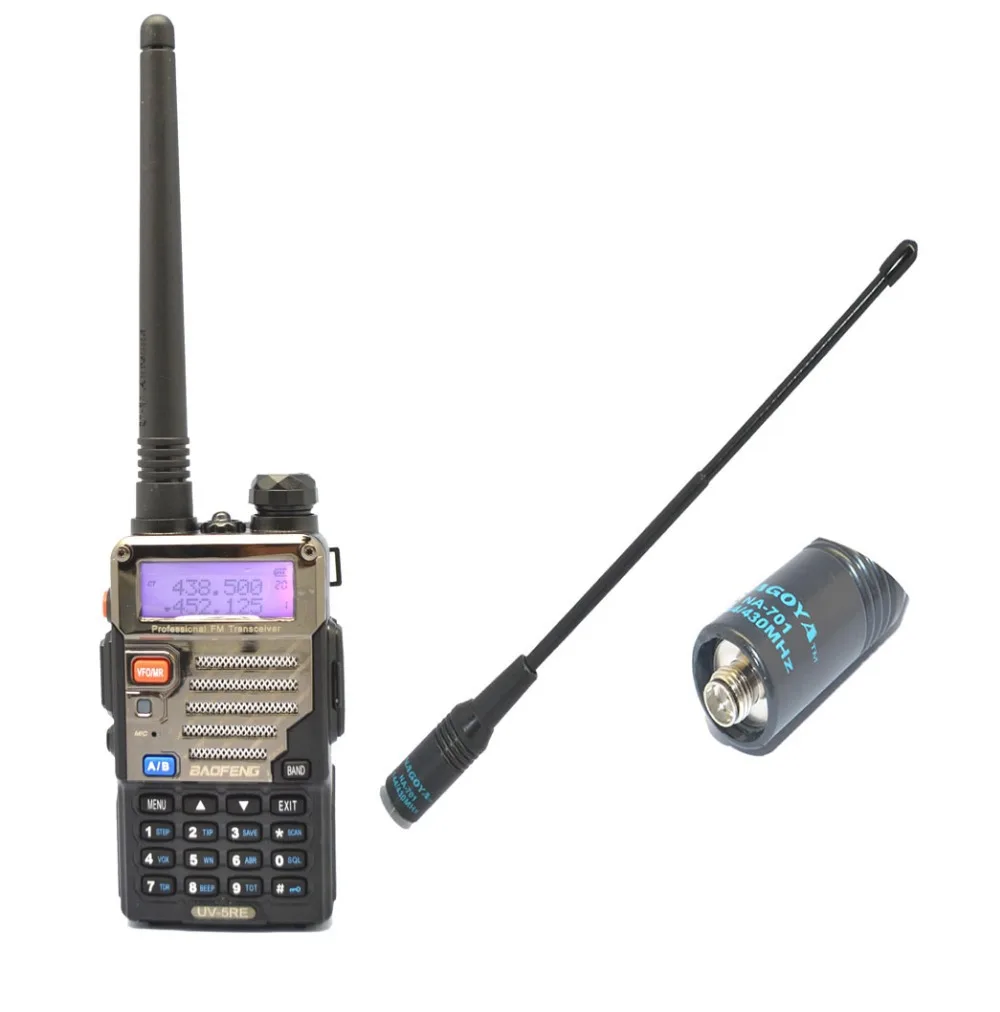

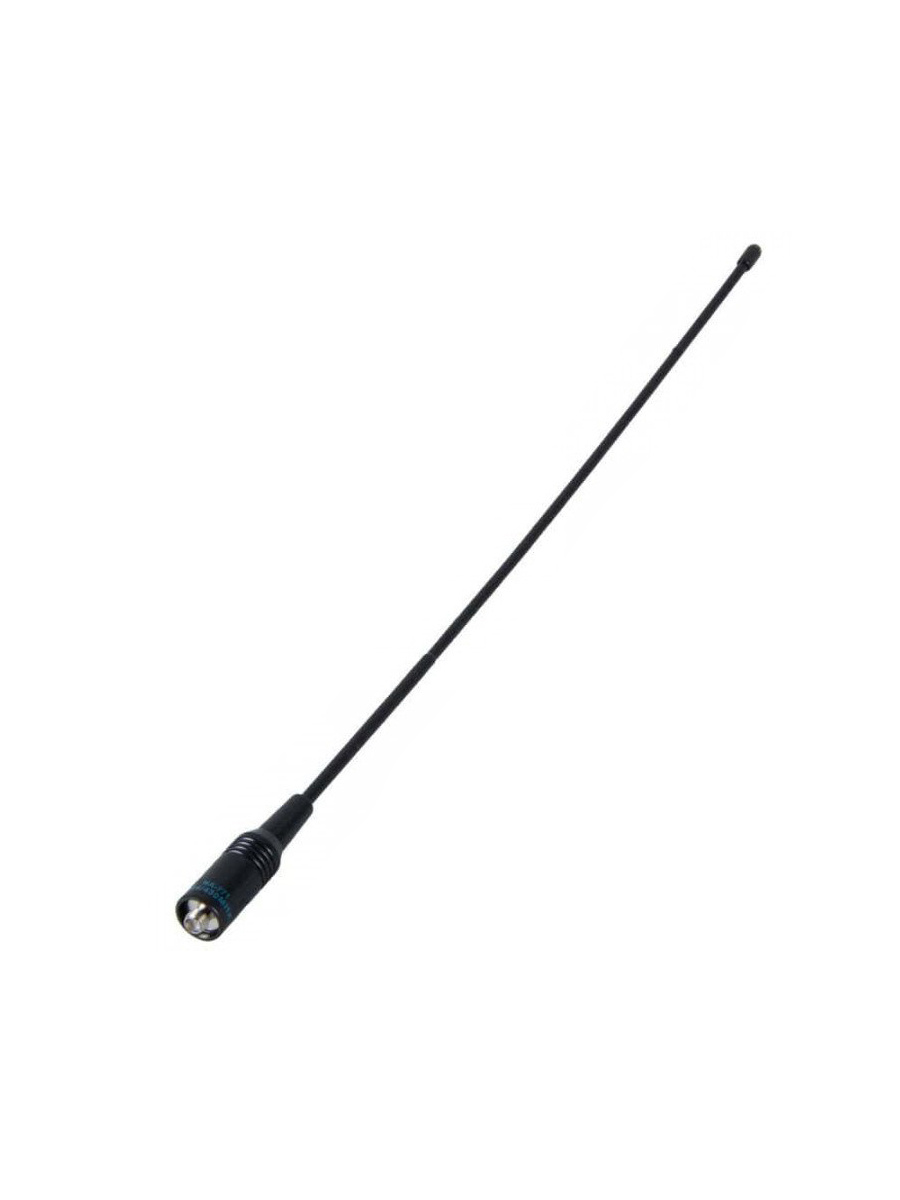

«Резиновые» гибкие антенны
Телескопические антенны
Спиральные антенны

Как выбрать антенну для рации: основные параметры

При выборе антенны для радиостанции следует обратить внимание на следующие ключевые параметры:

1. Диапазон частот

Антенна должна быть рассчитана на рабочий диапазон частот вашей радиостанции. Наиболее распространенные диапазоны:

CB (27 МГц)
LPD (433 МГц)
PMR (446 МГц)
VHF (136-174 МГц)
UHF (400-470 МГц)

2. Коэффициент усиления

Показывает, насколько антенна усиливает сигнал по сравнению с эталонным излучателем. Измеряется в децибелах (дБ). Чем выше усиление, тем больше дальность связи.

3. Диаграмма направленности

Характеризует распределение излучаемой мощности в пространстве. Для мобильной связи обычно требуются всенаправленные антенны с круговой диаграммой в горизонтальной плоскости.

4. Входное сопротивление

Должно соответствовать выходному сопротивлению передатчика (обычно 50 Ом) для максимальной передачи мощности.

5. Допустимая мощность

Максимальная мощность, которую способна выдержать антенна без повреждений. Должна соответствовать или превышать мощность передатчика.

Особенности выбора антенн для разных типов радиостанций

Выбор антенны для базовой радиостанции

При выборе антенны для стационарной радиостанции следует учитывать:

Требуемую дальность связи
Возможность установки на высоте
Направленность (для связи в определенном направлении)

Устойчивость к атмосферным воздействиям

Для максимальной дальности связи рекомендуются вертикальные антенны длиной ½ λ или ⅝ λ, установленные как можно выше.

Выбор автомобильной антенны для рации

Ключевые факторы при выборе антенны для автомобильной радиостанции:

Способ крепления (магнитное основание, врезной монтаж)
Длина антенны (с учетом габаритов автомобиля)
Прочность конструкции
Устойчивость к вибрациям

Оптимальный выбор для большинства случаев — антенна длиной ¼ λ или ½ λ на магнитном основании.

Выбор антенны для портативной рации

При выборе антенны для ручной радиостанции важно учитывать:

Компактность и легкость
Прочность и гибкость конструкции
Тип разъема (SMA, BNC и др.)
Возможность быстрой замены

Наиболее популярны гибкие резиновые антенны длиной 15-20 см, обеспечивающие хороший компромисс между эффективностью и удобством.

Настройка и обслуживание антенн для радиостанций

Для обеспечения максимальной эффективности работы антенны необходимо:

Правильно настроить антенну на рабочую частоту
Периодически проверять КСВ (коэффициент стоячей волны)
Поддерживать чистоту контактов и разъемов
Защищать антенну от механических повреждений
Своевременно заменять изношенные элементы

Правильно подобранная и настроенная антенна позволит значительно увеличить дальность и качество радиосвязи.

Заключение: как сделать правильный выбор антенны для рации

Выбор подходящей антенны — важный этап в организации качественной радиосвязи. При выборе следует учитывать:

Тип и характеристики вашей радиостанции
Условия эксплуатации и требования к дальности связи
Соответствие техническим параметрам (частота, мощность и т.д.)
Качество изготовления и надежность конструкции
Отзывы пользователей и рекомендации специалистов

Правильно подобранная антенна позволит максимально раскрыть потенциал вашей радиостанции и обеспечить надежную связь в любых условиях.

Выбираем антенну для рации, как выбрать подходящую антенну для радиостанции.

Правильно подобранная антенна это залог длительной работы оборудования и хороших показателей дальности и качества связи. Самым простым способом их увеличения является использование антенны — либо с максимальным усилением, либо с нужной направленностью. Хорошая антенна позволит Вам сэкономить на усилителе. Каким бы ни был замечательным усилитель Вашей рации, без нее, Вы не получите идеальный сигнал. Антенна для рации представляет собой антенно-фидерное устройство, которое обеспечивает приём сигнала.

Виды антенн.

Все современные антенны подразделяют на:

Направленные,
Круговые.

Если Вы хотите устанавливать связь с одним неподвижным объектом, то Вам следует присмотреться к направленным антеннам. Благодаря узкой диаграмме направленности, они с легкостью устраняют посторонние помехи. Когда же необходимо поддерживать связь с несколькими радиостанциями или с объектами, находящимися в движении, советуем обратить внимание на круговые антенны.

Какую выбрать антенну для рации.

Антенны для раций различают на:

Базовые,
Автомобильные,
Портативные.

Антенны портативных радиостанций обладают небольшими размерами, что позволяет сделать рацию компактной и удобной в эксплуатации. В то же время небольшая длина таких антенн существенно сказывается на дальности и качестве связи. Также следует добавить, что антенны «портативок» не имеют заземления. В этой роли выступает тело владельца радиостанции, что также существенно сказывается на дальности приема сигнала.

Все автомобильные антенны отнесены к классу Ground Plane. Роль заземления выполняет кузов Вашей машины. В наше время на территории Российской Федерации вся связь на дорогах осуществляется в «гражданском диапазоне» CB (27135 кГц).

Так как от длины антенны зависит дальность приема, то на CB рациях лучше устанавливать антенны длиной свыше 2 метров.

Антенны для автомобильных радиостанций бывают врезного типа и на магнитном основании. Стоит отметить, что при покупке врезной антенны стоит задуматься о способе крепежа: в отверстие на крыше, либо с помощью креплений. Последние чаще всего изготавливают из высоколегированной стали, имеют много рёбер жёсткости, а также хромированную поверхность. Советуем выбирать разъёмы типа PL, которые различаются диаметром отверстия, материалом, из которого они изготовлены, а также методом крепления на кабель. Присмотритесь к автомобильным антеннам Lemm AT-2001 Turbo, Alan PC 10, Midland ML-145, Sirio Performer 5000 или Sirio New DELTA 27-M95 и Вы не пожалеете о сделанной покупке.

Полезная статья? да (23) / нет (11)

Товары, относящиеся к данной статье

Комментариев к статье: «Какую антенну выбрать для рации. » — 0 (шт.)

Виды антенн для радиостанций | Авто Брянск

Радиостанции остаются основным средством связи для людей, чья работа связана с автомобильными поездками. Чтобы использовать рацию в салоне авто, необходима внешняя антенна, которая и обеспечивает прием сигнала, определяет его качество и дальность передачи. Какая антенна лучше подойдет именно вам, зависит от типа автомобиля и от ваших потребностей.

Для чего и кому нужны антенны для раций

Люди, чья работа непосредственно связана с автомобилями – в первую очередь это дальнобойщики и таксисты – используют радиосвязь, как самый простой, надежный и доступный вид связи. Для автомобилистов рация необходима, чтобы получать и передавать информацию об экстренных происшествиях, ситуации на дороге и просто оставаться на связи.

Но качество и стабильность связи на 50% зависят от правильно подобранной антенны. Именно она отвечает за дальность приема сигнала и отсутствие помех и способна в 1,5-2 раза увеличить стандартную дальность связи радиостанции.

Виды антенн для раций

В ассортименте интернет-магазина RadioSoyuz представлен большой выбор антенн разных типов. Существует множество критериев классификации этих устройств, но можно выделить несколько наиболее общих, базовых различий.

По типу приема сигнала различают:

Направленные. Такие антенны подходят для организации связи с одним стационарным объектом. За счет узкой диаграммы направленности они хорошо устраняют помехи.
Круговые. Это лучшая автомобильная антенна, если нужно поддерживать связь с несколькими движущимися станциями или объектами.

По типу крепления антенны делятся на две категории:

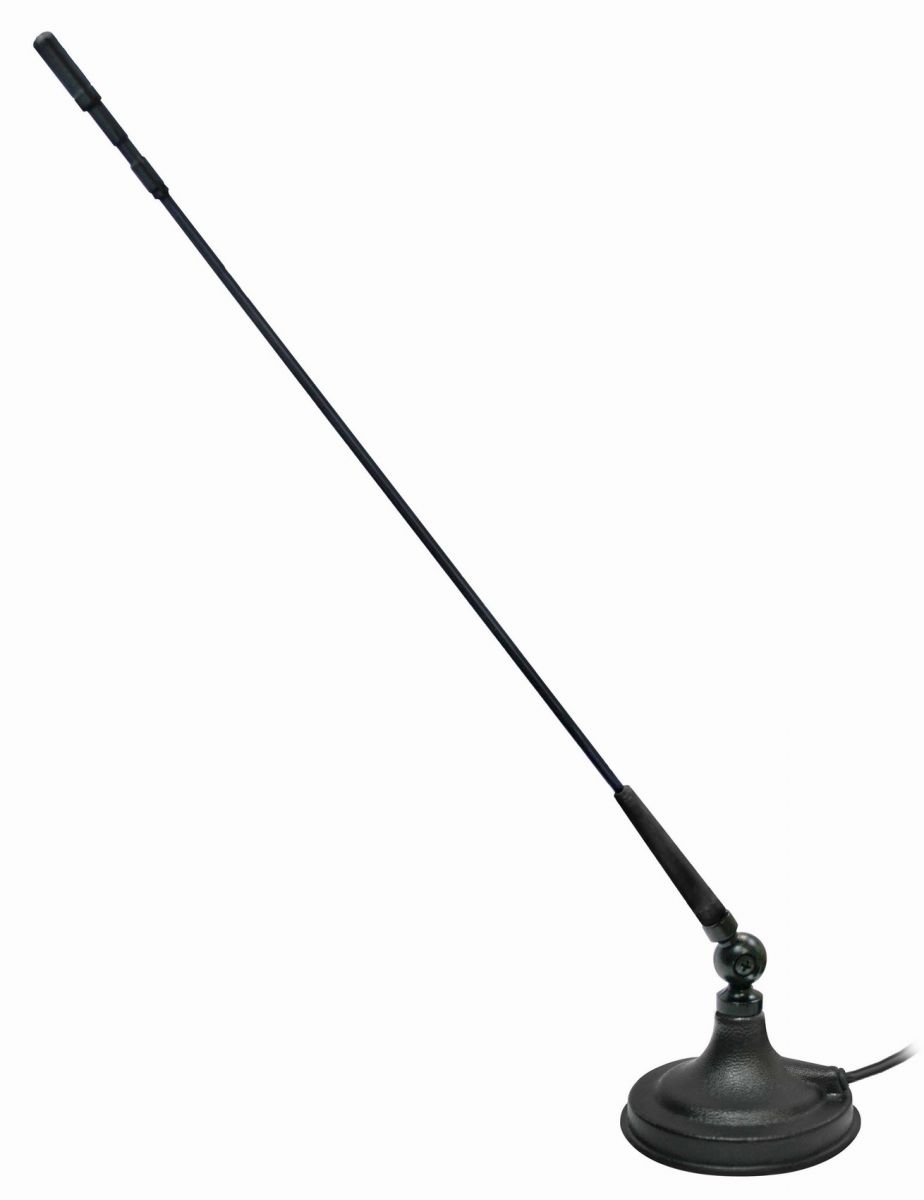

Магнитные антенны удобны тем, что легко устанавливаются, и так же легко снимаются. Примеры таких антенн: ML-145 MAG и T3 N MAG от MegaJet, CB-50 и ML-145 Strongот Optim, а также модели Montana и Missouri от President.

Такие варианты стоит выбирать, если планируется регулярно переставлять антенну с машины на машину или использовать только изредка. В плане надежности они не могут сравнится с врезными вариантами, ведь при ударе может слететь магнит и повредить кабель.

Врезные антенны устанавливаются на держатель (при наличии) или крепятся на кронштейн, и для их установки нужно сверлить отверстие в кузове. Преимущество врезных антенн в том, что за счет прямого контакта с кузовом они работают эффективней.

При врезке в крышу кабель уходит в машину, и в случае удара с ним ничего не случится. Большой популярностью пользуются недорогие врезные антенны Optim CB-1200 и 1C-100. Но чтобы не сверлить кузов, можно подобрать крепления для водостока Optim TS-07 или для трубы зеркала Optim TS-10 или TS-50.

Особенности выбора антенн для дальнобойщиков

Для каждого типа автомобиля выбор антенны для рации производят по разным критериям. И то, что подходит для легковых машин, не всегда приемлемо для крупногабаритных грузовиков. Длина антенны в этом плане является одним из самых существенных различий.

Точка установки антенны на грузовых автомобилях значительно выше, чем на легковых, поэтому даже при небольшой длине штыря они работают более эффективно, и для дальнобойщиков не имеет смысла покупать длинные антенны. Кроме того, установка слишком длинной антенны нежелательна из-за ограничений на максимально допустимую высоту транспортного средства.

Поскольку дальнобойщики используют радиосвязь постоянно, и она должна быть стабильной и качественной, опытные водители предпочитают исключительно антенны врезного типа.

Особенности выбора для таксистов

Поскольку службы такси используют радиосвязь в гражданском СВ-диапазоне 27 МГц, подбирать антенну нужно исходя из этого фактора. Здесь лучше всего будет работать антенна с длинным штырем, поскольку длина волн этого диапазона составляет 11 м. Оптимальный вариант – антенна от 1,8 м. Среди подходящих моделей можно выделить Optim CB-73 и CB-200, а также Vector AM-27 Power.

Очевидный минус длинных антенн в том, что они могут задевать различные препятствия, например, при въезде на подземную парковку. Поэтому для езды по городу можно подобрать модель со штырем длиной 1-1,5 м. Они работают на меньшем расстоянии, а их коэффициент усиления ниже, но в своем радиусе действия они обеспечивают качественную и стабильную связь. Среди таких антенн можно выделить модели Optim CB Super 9, CB-1200 и CB-1100.

Самые короткие модели, работающие в диапазоне 27 МГц, имеют длину от 250 мм, а радиус их действия составляет 3-5 км. Среди таких моделей популярны MegaJet T3-27, Optimmini CB и CB Mercury от Union.

На что еще обратить внимание при выборе

Решая какую антенну выбрать, нужно отталкиваться от КСВ (коэффициента стоячих волн) и длины волны рабочего диапазона рации. Также большое значение имеет длина кабеля от антенны, чем он короче, тем лучше.

Наилучшего качества сигнала в большинстве случаев можно добиться, если длина антенны составляет около ¼ длины волны. Те есть, для одиннадцатиметрового диапазона эта цифра составит 2,5 м. Но при правильной установке, настройке и выборе качественной модели нехватку нужной длины можно компенсировать. Кроме того, геометрическую длину антенны можно сократить, сохранив «длину» электрическую – за счет удлиняющей катушки.

Чтобы получить совет по выбору антенн от профессионалов, обращайтесь к специалистам интернет-магазина RadioSoyuz.

Самодельные антенны обычно подходят радиолюбителям, что касается работников предприятий, то готовьтесь покупать аксессуары. Под общение рядовым гражданам отведены диапазоны 27, 433 и 446 МГц. У них подмечены преимущества и недостатки, но мировым стандартом считается единственный. Это CB (CitizenBand) на частоте 27 МГц. Возникают трудности с антеннами Sirio и подобными. Это общепризнанные способы связи на дальние расстояния. Рассмотрим, какую антенну купить для рации.

Цифровые антенны для раций

Больше удивляет, что люди пытаются купить цифровую антенну. Но антенна – это пассивное устройство, не являющееся цифровым либо аналоговым. Просто принимает сигнал из указанного направления и соответствующей поляризации. В рациях поляризация принята вертикальная, хотя наличествует и паразитная горизонтальная составляющая, так как производитель пытается разместить полуволновой вибратор в маленький корпус.

Антенна для рации

Как ведется выбор. Чтобы купить антенну для пульта управления, для телевизора, для радио, знайте две вещи:

Тип поляризации.
Рабочая частота.

Волновое сопротивление важно, но не как указанные параметры. Теперь читатели знают, как купить радиоантенну для радио, переходим плавно к рассмотрению темы заголовка.

Особенности диапазонов, предназначенных для раций

Рабочие вынуждены идти на разные меры, чтобы связаться на нужном удалении. Малые портативные рации не тянут большие расстояния. Волны дециметрового диапазона не могут огибать Землю, препятствия. Фронт не проходит сквозь стены, простой ствол дерева окажется непреодолимой преградой. В результате за производственным зданием уже не слышно собеседника, находящегося в относительной близости.

Как следствие, приходится людям связываться по сотовой связи, тратя деньги. Это неудобно, ведь диапазон необходимо купить, дабы ГРКЧ мог проверить и дать добро на использование. Уже сделали вывод о недостатках диапазона дециметровых волн (от 300 МГц), добавим, что в нем общаются промышленники. Дальность связи невелика, если местность пересеченная, дело осложняется. Мощность передатчиков ограничивается законом, да и получать заряд энергии в ухо – не то, о чем мечтает человек.

Современная домашняя рация

Что касается 27 МГц, эта длина волны связи дальнобойщиков. Расстояния встречаются огромные, в Википедии приводятся сведения, что за счет многократного отражения от атмосферы сигнал обойдет Землю и вернется в точку передачи. Что касается прочего, на подобного рода эксперименты имеются различные ссылки. К примеру, по связи с США из России.

Сложность в том, что полуволновой вибратор длиной больше 5 метров. Кстати, подобные антенны для СиБи имеются в магазине, но на какой транспорт ставить, остается непонятным. Полагаем, что аксессуар пригодится для квадроцикла при условии, что не станет цеплять деревья. Полуволновой вибратор имеет максимальный коэффициент усиления из доступных средств. Остальное, как правило, выражается в дБ от различных уровней, поэтому усиление в карточках товара дается в виде отрицательной величины. Если величина идет с положительным знаком, это указывает на выигрыш относительно изотропного излучателя.

Выбор антенны для рации

Возможность использования сторонних антенн

Часто сложно понять, как, за счет чего усиливает антенна. В отрицательную сторону с ростом величины характеристики ухудшаются. Это, кстати, первое, на что нужно нацелить внимание. Вторая особенность антенн для раций – ненаправленность. Этим обеспечивается прием с разных сторон. Если подобная необходимость отсутствует, рации расположены так, что смотрят постоянно в конкретном направлении, то применяйте смело направленные телевизионные антенны. Их следует повернуть на 90 градусов, чтобы поляризация стала вертикальной.

В рассматриваемом случае прием улучшится. На высоких частотах в дециметровом диапазоне подойдут биквадратные антенны, наравне с прочими. Сложность в согласовании. Антенны для рации на авто имеют блок, через него изменяются характеристики. К примеру, у Мурены Де люкс поворотным винтом изменяется яркость свечения лампочки, до максимального значения. Имеются и прочие средства. При проведении наладочных работ понадобится КСВ метр. При помощи него коэффициент доводится до 1 – 1,5. Это считается нормальным значением.

Следовательно, при выборе антенны для рации, оценивайте возможность настройки. Без этого часть мощности потеряется. Опытный радиолюбитель знает, что условия распространения сигнала в линии не идеальны, нужна настройка. Телевизионная антенна предназначена для эксплуатации с кабелем волновым сопротивлением 75 Ом, а рации работают на 50. Это значит, КСВ не окажется меньше 2, если использовать кабель РК – 50. Вариант подключения напрямую не подойдет. Будет наблюдаться в точности прежняя ситуация.

При использовании сторонней антенны для рации возможен вариант использования активной антенны, но исключительно на прием (для передачи рассматривайте прочие методики). В подобном случае и плохой КСВ не помешает принять передачу на большом расстоянии. Напомним, речь идет о случае, когда рации не перемещаются, а установлены стационарно. Аналогично создают базовую станцию, к примеру, для игры в пейнтбол, когда командир отряда направляет действия команды. Игроки друг друга не слышат, но базовая станция с мощной антенной сможет и передавать, и принимать сообщения.

Подходящая антенна для рации

Кроме патентов, наполняющих интернет, найти прочие материалы сложно. Исходим из того, что любая антенна снабжена одинаковыми характеристиками на прием и передачу. Если поставить усилитель параллельно уже имеющемуся, то сигнал пройдет в прямом направлении, и в обратном. Отметим шанс выйти за рамки, дозволенные государством. Мощность передатчика на частотах строго дозируется. Подробнее описано в Википедии. Но, вероятно, имеются исключения, пользуйтесь собственными наработками для увеличения дальности связи.

Как вариант, антенну располагать повыше, и конструкция должна быть активной. С увеличением длины линии сигнал начинает сильно затухать. Если желаете закинуть антенну повыше для организации базовой станции, придется подумать над усилением и правильно рассчитать мощность сигнала. В результате, станет возможным общение на дальние расстояния на частотах, традиционно не использующихся в подобных целях.

Частота антенны для рации и разъемы

При выборе антенны не забывайте про диапазон. По номиналу рабочая частота должна соответствовать. Полагаем, что антенны для 433 и 446 МГц заменят друг друга в случае, если прочего найти не удается. При покупке смотрите на интерфейс. Разъем может отличается от необходимого.

Кабель с разъёмом PL 259

К примеру, PL 259 купите отдельно и поставите на кабель. Для этого:

Зачищаются на 5 см оплетка и внешняя изоляция, срезаются.
Оголите центральную жилу на 4 – 4,5 см.
Если основная ветвь из множества мелких проводков (для увеличения минимального радиуса на изгиб и стойкости), то нужно залудить медь на выступившую длину.
Начинается процесс стыковки. Как и большинство разборных разъемов, PL 259 состоит из двух частей. Снимаем окольцовку, продеваем луженую жилу в отверстие, натягиваем до упора.
В результате, осталось припаять кончик центрального провода.

Так используется любой разъем (интерфейс), а найти в магазине можно, к примеру, тут http://krikam.net/shop/acc/index.php?ELEMENT_ >

коэффициент укорочения 1,51;
диаметр внешней оболочки 4,95 мм;
диэлектрик – полиэтилен, диаметр 2,95 мм;
затухание:

50 МГц – 1,1 дБ/м;
1000 МГц – 7 дБ/м.

Точные характеристики найдете в сети, а материал из Википедии смотрите здесь: http://en.wikipedia.org/wiki/RG-58.

Тип монтажа антенны для рации

Если с переносными рациями понятно, то для мобильной техники имеется минимум два типа монтажа: на магнит и врезные. Первые радуют тем, что устанавливаются быстро, вторые крепче держатся. До покупки антенны для рации посмотрите будущий путь прохождения кабеля. Порой ветку просто пропускают через уплотнитель двери.

При покупке радиостанции часто возникает вопрос о том, как выбрать антенны для рации. В этой статье мы рассмотрим виды приемных устройств и основные параметры, на которые необходимо обращать внимание при выборе таких приборов.

Существует огромное количество различных видов антенн. Они бывают активными и пассивными; приемными, передающими и приемо-передающими; внешними и внутренними; штыревыми, фигурными, плоскими и т. д. Приемные устройства необходимо выбирать в зависимости от назначения и места установки. Например, если вам нужна антенна для рации в автомобиль, то необходимо сначала определиться, как вы ее будете крепить: либо это будет врезное устройство, либо «магнитное», либо скрытое. Обычно такие приборы устанавливают на автомобилях специального назначения, их помещают внутри крыши. Правда, последняя в таком случае должна быть пластиковой. Врезные антенны отличаются надежностью крепления и эстетичностью, но также и сложным монтажом. Магнитные устройства характеризуются простотой крепления и демонтажа, однако на больших скоростях (либо при езде под низкими деревьями) существует опасность срыва прибора, что приведет к повреждению кабеля и покрасочного слоя автомобиля.

В том случае, если вам требуется антенна для портативной рации, тогда можно использовать два типа устройств. Самые распространенные — это штыревые приемо-передающие приборы. Для портативных радиостанций скрытого ношения применяют нательные антенны. Такой вид обычно используют спецслужбы.

Вообще считается, что самая простая и надежная антенна для рации – это штыревая. Она, в отличие от фигурных, имеет всенаправленную диаграмму распространения радиоволн. Такие приборы не требуют настроек и долгого наведения на источник радиопередачи. Вот на таком изделии мы и остановимся.

Вот мы вкратце и рассмотрели, что же представляют собой приемные устройства для рации и какие параметры являются первостепенными. Следует, однако, добавить, что для лучшего приема радиосигнала антенну рекомендуется размещать как можно выше, чтобы ее не закрывали ни дома, ни деревья.

Антенны для портативных (переносных) радиостанций

Внешняя антенна для переносной радиостанции – одна из самых востребованных позиций в каталоге товаров интернет-магазина РадиоЭксперт. Традиционно портативные устройства оснащаются укороченными антеннами. Это происходит потому, что преследуется цель достичь максимально приемлемых параметров самого прибора. Обычно такие элементы имеют длину, которая варьируется в пределах 11-20 см. Таким образом, габариты сохраняются, но страдает эффективность сигнала.

Сегодня предлагается сравнительно недорого купить антенны для портативных раций и радиостанций. Фирмы-производители раций специализируются на выпуске вспомогательных элементов и аксессуаров. В каталоге вы найдете антенну для любой модели Кенвуд, YAESU и прочих.

Характеристики, на которые рекомендуется обратить внимание

В зависимости от выбранной позиции варьируются характеристики. Перед тем как заказать и купить продукцию, требуется изучить:

тип антенны;
марки радиостанций, которым подойдет та или иная модель;
диапазон частот активной антенны для переносных раций;
тип разъема.

Традиционно комплектация элемента подразумевает наличие инструкции, где можно изучить все правила и характеристики еще более детально. Стоимость продукции вполне доступна для всех пользователей радиостанций.

Что собой представляют антенны?

Традиционно антенны портативных раций предстают в виде спирали, которая закрыта полимерной оболочкой. Она размещается на диэлектрическом стержне, который может гнуться.

Важно то, что любая антенна для переносной радиостанции абсолютно устойчиво реагирует на воздействие внешней среды. Удобство и практичность ее эксплуатации дополняется возможностью обеспечения качественной, бесперебойной связи. Цена действительно приемлема, но перед тем как купить ту или иную модель, правильно будет осуществить подбор, изучив раздел с характеристиками радиостанции, на которую предполагается в последующем установка дополнительной выносной мини-антенны.

Продажи осуществляются для жителей России, а также стран Таможенного союза. Мы предлагаем осуществить доставку антенны для носимых радиостанций. Условия и скорость зависят от местоположения получателя. Приобретение обойдется недорого, а практическая польза существенна и значима для тех, кто не может обойтись без специального устройства.

Антенны для портативных раций — Антей

Классификация антенн для носимых радиостанций

По типу исполнения антенны для портативных раций делятся на:

— Штыревые антенны выполнены на основе тросиков различной длины с согласующей катушкой внизу. Наиболее часто используется в производстве именно такая конструкция. Радиолюбителями они именуются «хвост» или «хлыст», ввиду внешнего вида. Удобство, эргономичность, компактность при достаточной эффективности – отличительные особенности данного типа.

— Удлиненная штыревая антенна, как понятно из названия, имеет большую длину, за счёт чего и достигается увеличение усиления, качества и дальности связи. Оптимальный вариант для работы как в движении, так и на базе. Успешно используются, когда нужна сто процентная связь (например, военными) или при большой зоне затухания сигнала (находка для охотников, туристов, работников промышленных зон и т. д.). При производстве удлиненных антенн применяют надежные материалы в конструкции: файберглас с проводником внутри или тросик в «термоусадке», а также реже гибкий, но упругий проводник как у https://antey.by/udlinennaya-antenna-g7-flex-dlya-racii/. Удлиненные антенны (Lohg flex) — лучший и практически единственный вариант получения большой дальности связи при той же мощности, благодаря чему удлиненные антенны приобрели популярность.

— Спиральные антенны имеют внутри излучающий спиральный элемент, на который надевается мягкая резинка. Сленговый вариант названий – «спиралки» или «резинки». Антенна универсальна, практична, имеет неплохие показатели и занимает среднюю нишу между телескопическими и удлинёнными штыревыми, применяются в различных условиях.

— Телескопические антенны заметно отличаются строением. Их преимущество в том, что длина регулируется, то есть можно разложить там, где недостаточно малого радиуса действия. Их сложно эксплуатировать во время движения, ввиду хрупкости конструкции и необходимости бережного к ней отношения, поэтому широкого применения совместно с носимыми станциями не приобрели. В основном используют в Си Би диапазоне в состоянии покоя и в разложенном виде, когда телескопические антенны дают наилучшие показатели.

По виду конструкции антенны носимых радиостанций подразделяются на:

— гибкие антенны имеют ряд преимуществ: достаточно упругие, чтобы не потерять вертикаль, при этом мягкие для комфортного ношения;

— жесткие антенны применяются на маленьких радиостанциях, всегда удобны в эксплуатации при активном образе жизни;

— выдвижные антенны относятся к телескопическому типу.

По диапазону антенны переносных раций делят на:

— однодиапазонные антенны при прочих равных условиях будут работать лучше, поскольку настроены на узкую полосу частот;

— двухдиапазонные антенны нашли широкое применение при использовании репитера и многодиапазонных раций, когда приём и передача осуществляются на разных частотах;

— трехдиапазонные антенны незаменимы при многозадачности и необходимости работы в различных диапазонах частот. Например, VHF-UHF-FM.

По типу ВЧ разъёма все антенны делятся не только на SMA, BNC, TNC, RAD, RF-MX и др., но и на female (мама, розетка) и male (папа, вилка).

Каталог антенн, радиостанций, аксессуаров

Меню О нас Акции Радиостанции —Для авто —Портативные Антенны —Врезные —Магнитные Весь каталог Новости Статьи Сервис —Настройка —Диагностика —Ремонт

{ «homeurl»: «https://antey.by/», «resultstype»: «vertical», «resultsposition»: «hover», «itemscount»: 4, «imagewidth»: 70, «imageheight»: 70, «resultitemheight»: «auto», «showauthor»: 0, «showdate»: 0, «showdescription»: 1, «charcount»: 3, «noresultstext»: «No results!», «didyoumeantext»: «Did you mean:», «defaultImage»: «https://antey.by/wp-content/plugins/ajax-search-pro/img/default.jpg», «highlight»: 0, «highlightwholewords»: 1, «openToBlank»: 0, «scrollToResults»: 0, «resultareaclickable»: 1, «autocomplete»: { «enabled»: 1, «googleOnly»: 1, «lang»: «en», «mobile»: 1 }, «triggerontype»: 1, «triggeronclick»: 1, «triggeronreturn»: 1, «triggerOnFacetChange»: 1, «trigger»: { «delay»: 300, «autocomplete_delay»: 310 }, «overridewpdefault»: 0, «override_method»: «post», «redirectonclick»: 0, «redirectClickTo»: «results_page», «redirect_on_enter»: 0, «redirectEnterTo»: «results_page», «redirect_url»: «?s={phrase}», «settingsimagepos»: «left», «settingsVisible»: 0, «hresulthidedesc»: «0», «prescontainerheight»: «400px», «pshowsubtitle»: «0», «pshowdesc»: «1», «closeOnDocClick»: 1, «iifNoImage»: «description», «iiRows»: 2, «iiGutter»: 5, «iitemsWidth»: 200, «iitemsHeight»: 200, «iishowOverlay»: 1, «iiblurOverlay»: 1, «iihideContent»: 1, «loaderLocation»: «auto», «analytics»: 0, «analyticsString»: «», «show_more»: { «url»: «?s={phrase}», «action»: «ajax» }, «mobile»: { «trigger_on_type»: 1, «trigger_on_click»: 1, «hide_keyboard»: 0 }, «compact»: { «enabled»: 0, «width»: «100%», «closeOnMagnifier»: 1, «closeOnDocument»: 0, «position»: «static», «overlay»: 0 }, «animations»: { «pc»: { «settings»: { «anim» : «fadedrop», «dur» : 300 }, «results» : { «anim» : «fadedrop», «dur» : 300 }, «items» : «fadeInDown» }, «mob»: { «settings»: { «anim» : «fadedrop», «dur» : 300 }, «results» : { «anim» : «fadedrop», «dur» : 300 }, «items» : «voidanim» } }, «autop»: { «state»: «disabled», «phrase»: «», «count»: 10 } }

Антенны СВ радиостанций | Техника радиоприёма

В диапазоне СВ длина волны уменьшается до сотен метров и, казалось бы, высота антенн тоже должна уменьшиться. Но не тут-то было!

Увеличение высоты антенны-мачты или антенны-башни прижимает главный лепесток диаграммы направленности к поверхности Земли и увеличивает напряженность поля у приемников радиослушателей при той же излучаемой мощности, поэтому строительство высоких антенн оказалось экономически оправданным. Высота их достигает половины длины волны и более, то есть 300-400 м.

На рис. 1.8 схематически показана конструкция СВ антенны-мачты, установленной на растяжках, такие антенны построены, например, в Будапеште и Вене. Особую популярность приобрела вертикальная антенна-мачта высотой 5λ/8, описанная Баллантайном еще в 1924 г.

Распределение тока по высоте антенны показано на рис. 1.9а. При возбуждении мачты высокочастотными колебаниями в ней устанавливается стоячая волна, содержащая основной полуволновый участок и еще один, у основания, с противоположным направлением тока. В результате формируется диаграмма направленности (рис. 1.9б), имеющая главный, прижатый к земле, лепесток и нуль излучения под углом порядка 40° к горизонту. Антенна приобретает антифединговые свойства, рассказ о которых немного ниже.

Передающие антенны принято характеризовать коэффициентом эффективности, равным напряженности поля в мВ/м на расстоянии 1 км от антенны при подводимой мощности 1 кВт. В диапазоне ДВ коэффициент эффективности антенн не превосходит 300 (см. формулу для напряженности поля), а для лучших средневолновых антенн при высоте мачты 0,58λ достигает 480. Чтобы вычислить напряженность поля при других мощностях и расстояниях, надо этот коэффициент умножить на квадратный корень из мощности и разделить на расстояние. Поясним примером: СВ радиостанция областного центра имеет мощность 40 кВт при эффективности антенны 435 мВ/м. Нужно найти поле на расстоянии 30 км. Умножив 435 на корень из 40 и разделив на 30, получаем 91 мВ/м.

Читать дальше — КВ и УКВ антенны

Что такое стационарная радиостанция?

Ключевые особенности стационарных радиостанций

Радиостанция – это устройство (или комплекс устройств, если это крупное наземное сооружение), необходимое для приема и передачи радиоволн. В настоящее время на рынке широко распространены портативные и стационарные радиостанции. О последних и пойдет речь в этой статье.

Стационарная радиостанция, или по-другому бортовая, это устройство, предназначенное для установки в первую очередь на транспортных средствах или на других движущихся объектах. Существуют автомобильные, авиационные, морские и речные бортовые стационарные радиостанции. Мы поговорим в большей степени о бортовых автомобильных радиостанциях, которые часто называются просто стационарными.

Стационарные рации сильно отличаются от своих портативных аналогов не только внешним видом, но и некоторыми функциональными возможностями. При выборе рации необходимо обратить внимание на ее ключевые характеристики, при грамотном подходе радиостанция прослужит долго и не подведет в пути.

Ключевые характеристики стационарной радиостанции

Мощность и усилители мощности

От мощности рации зависит самая главная ее характеристика – дальность действия. Чем выше мощность устройства, тем соответственно она выше. Стационарные радиостанции отличаются хорошей мощностью, что необходимо в пути будь то суша, море или воздух. Качественная бортовая автомобильная рация, например, покрывает расстояние в пару десятков километров. Существуют специальные усилители мощности для увеличения дальности связи. При выборе усилителя стоит помнить о том, что усиливается только передача сигнала, на прием устройство будет работать без изменений. Для значительного увеличения дальности сигнала рекомендуется ставить усилители мощностью от 100 до 200 Ватт. Однако даже при большой мощности радиостанция может покрывать расстояние только в 1 км, так как многое зависит и от антенны.

Антенна

Антенна или АФУ (антенно-фидерное устройство) отвечает в большей степени за стабильность передачи сигнала, немного в меньшей степени за дальность покрытия. Иногда даже разумнее тщательно выбрать антенну, чем увеличивать мощность радиостанции.

Параметр, на который в первую очередь необходимо обращать внимание при выборе АФУ, это КСВ (Коэффициент Стоячей Волны).

Этот показатель определяет степень согласования элементов антенно-фидерного устройства. Небольшая часть сигнала отражается и попадает обратно в передатчик, чем выше количество вернувшейся энергии, тем хуже работает радиостанция на передачу данных. Приемлемым значением является КСВ не более 1.5.

Важно: продумайте местоположение антенны на вашем транспортном средстве.

Диапазон радиостанции и зона покрытия

Стационарные радиостанции работают в CB, или Си-би – гражданском диапазоне радиосвязи. Возможности применения рации, работающей в этом диапазоне достаточно широки, но в основном устанавливаются в автотранспорте и маломерных судах. Частоты CB начинаются с 26.965 МГц и идут с шагом частоты в 10 КГц. Если вы приобретаете Си-Би радиостанцию, то у вас появится возможность связи с экстренными службами по специально зарезервированному каналу 9C.

Дальность покрытия радиостанции зависит от множества факторов, так, мы уже рассмотрели мощность, усилители и антенны, но не стоит забывать о ландшафте местности. Зона покрытия на воде значительно возрастает благодаря отсутствию препятствий, что не скажешь о густом лесе или горном перевале.

Примерная дальность радиосвязи:

Базовая радиостанция – Стационарная радиостанция – 15-40 км
Стационарная радиостанция – Стационарная радиостанция – 5-15 км
Стационарная радиостанция – Портативная радиостанция – 2-7 км

Важно помнить, что в эфире могут появляться помехи, не зависящие от характеристик и состояния устройства. Убедитесь, что вы не находитесь рядом с территорией режимного объекта или военной базой.

Установка стационарной радиостанции

При установке стационарной радиостанции необходимо помнить о том, что рация не должна нагреваться, поэтому важно обеспечить хорошую вентиляцию задней панели устройства. Подключая питание, прежде всего, нужно обесточить электросистему, только после этого начать монтаж. Устанавливая антенну, следует выбрать наивысшую точку транспортного средства, после этого требуется настроить АФУ и убедиться в правильности его работы.

На рынке стационарных бортовых радиостанций выделяются компании, давно зарекомендовавшие себя как производители надежных и удобных в эксплуатации устройств, такие как Бизон, Vertex Standard, Hytera, Icom, Kenwood, Midland, Yaesu, Vector и многие другие.

Обратившись в компанию Маринэк вы можете быть уверены, что вам подберут устройство, соответствующее вашим желаниям и целям эксплуатации. В каталоге Интернет-магазина Маринэк представлены наиболее популярные и надежные в использовании стационарные радиостанции.

Типы антенн и их конструкции

Антенна — это электрическое устройство, преобразующее электрическую энергию в радиоволны и наоборот.

Антенны являются важными компонентами всего оборудования, использующего радио. Они используются в таких системах, как радиовещание, телевещание, двусторонняя радиосвязь, приемники связи, радары, сотовые телефоны и спутниковая связь. Антенны можно классифицировать по-разному.

Введение

Это источник или излучатель электромагнитных волн, или датчик электромагнитных волн.Это переходное устройство или преобразователь между направленной волной и волной в свободном пространстве или наоборот. Это электрический проводник или система проводников, которые излучают электромагнитную энергию или собирают электромагнитную энергию из свободного пространства, или это устройство согласования импеданса, связывающее электромагнитные волны между линией передачи и свободным пространством, или наоборот.

Основное уравнение излучения

Типы антенн

Винтовая антенна

Спиральная антенна состоит из проводящей проволоки, намотанной в виде винтовой резьбы, образующей спираль, как показано на рисунке.В большинстве случаев спираль используется с заземляющим слоем. Спираль обычно подсоединяется к центральному проводнику коаксиальной линии передачи, а внешний проводник линии прикрепляется к заземляющей плоскости.

Характеристики излучения антенны можно изменять, управляя размером ее геометрических свойств по сравнению с длиной волны.

Приложения

Используется в приложениях космической телеметрии на наземном конце линии телеметрии для спутниковых и космических зондов на ВЧ и ОВЧ.Антенны низкой, средней и высокой частоты:

Выбор антенны для конкретной частоты зависит от следующих факторов.

Радиационная эффективность для обеспечения правильного использования мощности.
Усиление антенны и диаграмма направленности
Знание сопротивления антенны для эффективного согласования фидера.
Частотные характеристики и полоса пропускания
Конструктивное рассмотрение

Яги Уда Антенна

Яги-Уда или Яги назван в честь изобретателей проф.С.Уда и профессор Х. Яги около 1928 г.

Базовым элементом, используемым в антеннах Yagi, является диполь λ / 2, расположенный горизонтально, известный как ведомый элемент или активный элемент. Для преобразования двунаправленного диполя в однонаправленную систему используются пассивные элементы, в том числе отражатель и директор. Пассивные или паразитные элементы размещаются параллельно ведомому элементу коллинеарно, близко друг к другу, как показано на рисунке.

Паразитный элемент, расположенный перед ведомым элементом, называется директором, длина которого на 5% меньше приводного элемента.Элемент, расположенный сзади ведомого элемента, называется отражателем, длина которого на 5% больше длины приводного элемента. Расстояние между элементами составляет от 0,1λ до 0,3λ.

Система Яги имеет следующие характеристики:

1. Трехэлементная решетка (отражатель, активный элемент и директор) обычно называется «лучевой антенной».
2. Имеет однонаправленный луч умеренной направленности, легкий вес, низкую стоимость и простоту.
3. Ширина полосы увеличивается на 2%, когда расстояние между элементами составляет 0.От 1λ до 0,15 λ.
4. Обеспечивает усиление 8 дБ и соотношение передней и задней части 20 дБ.
5. Yagi также известна как сверхнаправленная антенна или антенна со сверхвысоким усилением, поскольку система обеспечивает высокий коэффициент усиления.
6. Если нужно добиться большей направленности, используется больше директоров. Можно использовать массив до 40 элементов.
7. Массивы можно складывать для увеличения направленности.
8. Yagi — это, по сути, устройство с фиксированной частотой. Частотная чувствительность и полоса пропускания около 3% достижимы.
9. Для увеличения направленности Яги можно поставить один над другим или один рядом с другим.

Угловые отражатели

Две плоские отражающие пластины, пересекающиеся под углом или углом, как показано на рисунке, образуют эффективную направленную антенну. При угловом угле α = 900 листы пересекаются под прямым углом, образуя прямоугольный отражатель. Могут использоваться углы как больше, так и меньше 900, хотя углы, намного меньшие 90, имеют практические недостатки.Угловой отражатель с α = 1800 эквивалентен плоскому листу отражателя и может рассматриваться как предельный случай углового отражателя.

Предполагая, что идеально проводящие отражающие листы бесконечны, метод изображений может быть применен для анализа антенны с угловым отражателем для угла α = 180 ° / n, где n — любое положительное целое число. При анализе углового отражателя 90 ° имеется 3 элемента изображения, 2, 3 и 4, расположенных на рис. Управляемая антенна 1 и 3 изображения имеют токи одинаковой величины.Фазы токов в I и 4 одинаковы. Фаза токов в 2 и 3 одинакова, но сдвинута по фазе на 180 ° по отношению к токам в 1 и 4. Предполагается, что все элементы имеют длину λ / 2.

Объектив-антенна

Линза

используется для преобразования круговых или сферических волновых фронтов в плоские волновые фронты в качестве передатчика и, наоборот, в качестве приемника. Линза — это среда, через которую передаются или принимаются волны. Линзы бывают двух типов: замедляющая среда и ускоряющая среда.В тормозящей системе скорость в среде меньше скорости свободного пространства.

Чистые диэлектрики, такие как люцит, или загрязненные диэлектрики из полистирола, или металлические пластины в H-плоскости, могут использоваться в качестве замедляющих сред. Ускоряющая система — это система, в которой скорость в среде больше, чем скорость в свободном пространстве. Металлические пластины E-plane являются примерами ускоряющих типов. Объектив Антенна с другим показателем преломления показана на рисунке ниже.

Рупорные антенны

Расширяющиеся волноводы, которые создают почти однородный фазовый фронт больше, чем сам волновод.Построен в различных формах, таких как секторная плоскость E, секторная плоскость H, пирамидальная, коническая и т. Д., Как показано на рисунке.

Рупорные антенны — области применения

Используется в качестве элемента питания для больших антенн для радиоастрономии, спутникового слежения и связи
Общий элемент фазированных решеток
Используется при калибровке, другие антенны с высоким коэффициентом усиления
Используется для измерения электромагнитных помех

Рукавная антенна

Заземленная или рукавная длинная цилиндрическая система λ / 4 называется рукавной антенной.Излучение находится в плоскости, перпендикулярной оси этой антенны. Вторая разновидность втулки аналогична шлейфу с заземляющей пластиной, имеющей точку питания в центре шлейфа. Нижний конец заглушки представляет собой цилиндрическую втулку длиной λ / 8.

На рисунке показана симметричная дипольная антенна, соответствующая муфте. Он питается через коаксиальный кабель и балансирует дисбаланс трансформатора или балуна. Для L в диапазоне от λ / 2 до λ рабочая частота находится в диапазоне от 2 до 1.Рукавная антенна над плоскостью заземления показана на рисунке

Всенаправленные антенны

Цилиндр с прорезями и турникет практически всенаправлены в горизонтальной плоскости. Клеверный лист — еще один распространенный тип всенаправленных, чья направленность намного выше, чем у турникета. Система в основном содержит горизонтальный диполь, который является двунаправленным в вертикальной плоскости. Круглая рамочная антенна, показанная на рисунке, может использоваться для получения ненаправленной диаграммы направленности.

Адаптивные антенны

Адаптивный массив — наиболее полная и сложная конфигурация. Система состоит из нескольких антенн, каждая из которых подключена к отдельному приемнику и цифровому сигнальному процессору, как показано на рисунке.

DSP регулирует уровень сигнала для каждого элемента в зависимости от требований. Матрица Батлера может быть адаптирована для улучшения отношения сигнал / шум во время приема. Алгоритмы поиска и оптимизации направления прибытия используются для выбора комплексных весов для каждого мобильного пользователя.Для дуплексной связи в частотной области веса передачи оцениваются на основе информации о направлении прихода.

Плазменная антенна

Поверхностная волна плазмы может быть возбуждена вдоль столба газа низкого давления с помощью соответствующей высокочастотной мощности, подаваемой на столб в стеклянной трубке.
Это система, в которой поперечное сечение радара представляет собой только тонкую стеклянную трубку, когда она не передает.
С лазерным лучом, создающим плазму, сечение радара становится равным нулю, когда лазер выключен.

Сверхширокополосная антенна

Используется для цифровых приложений
Импульсная передача, обеспечивающая большую полосу пропускания.
Фазовая дисперсия импульса (переданного в разный момент времени)
Ухудшение сигналов

Антенны георадара

Как и радары поверхности Земли, радары могут использоваться для обнаружения подземных аномалий.
Аномалии включают захороненные металлические или неметаллические предметы, аномалии земли и т. Д.
Импульс и его эхо-импульс используются для обработки.
Уравнение радара дальнего поля должно быть изменено по мере уменьшения расстояния, пройденного волной.
Требуемая мощность больше, так как земля имеет средний уровень потерь.
Несоответствие на границе раздела «воздух-земля».
Ширина импульса должна быть меньше.

Выбор и покупка лучшей радиолюбительской антенны »Электроника

Как выбрать лучшую антенну для любительской радиостанции, чтобы обеспечить оптимальные характеристики и максимальную гибкость.

Установка любительской радиостанции Включает:
Как установить радиолюбительскую хижину Покупка лучшего КВ оборудования Покупка лучшего VHF / UHF оборудования Линейный усилитель Как покупать комплекты Покупка б / у оборудования — руководство Выбор и покупка лучшей антенны

Возможно, одним из самых сложных вариантов для любой любительской радиостанции является выбор антенны.

Всегда можно обсудить, какие типы антенн лучше всего работают в данных обстоятельствах.Для некоторых может быть выбрана большая направленная антенна на высокой башне, но для большинства радиолюбителей пространство и многие другие ограничения означают, что придется идти на компромиссы.

Когда есть ограничения, проблема состоит в том, чтобы выбрать лучшую форму антенны для конкретного места. Это часто может привести к некоторым экспериментам, которые обычно очень интересны и приводят к гораздо лучшему пониманию работы антенных систем и двусторонней радиосвязи в целом.

Есть много вариантов любительских радиоантенн, которые можно взять, некоторые простые, некоторые можно сделать, некоторые покупаются.. но какой бы тип антенны ни был выбран, будет интересно увидеть результаты. Некоторые из очень многих вариантов антенн приведены ниже.

Проволочная антенна с концевым питанием

Проволочная антенна с концевым питанием, которую часто называют длинной проволочной антенной, является одной из самых простых в сборке и установке. Просто он состоит из отрезка провода, который подсоединен к приемнику или передатчику.

Типичная проволочная антенна с торцевым питанием

Часто этот тип антенны называют антенной с длинным проводом, хотя настоящая антенна с длинным проводом имеет много длин волн, а не случайную длину, часто меньше длины волны.Более правильная терминология — проволока с торцевым подачей.

Установить такой тип антенны для любительского радио довольно просто. На схеме показана типовая установка антенны, но это может быть практически любая подходящая конфигурация.

Потребуется блок настройки антенны, который может подключаться к проводу с концевой подачей. Он размещается между передатчиком или приемником и антенным проводом. Если он не используется, импеданс антенны не будет соответствовать входному сопротивлению приемника или передатчика, и это приведет к снижению эффективности.Также у передатчика могут быть проблемы с согласованием с этим, и это может привести к снижению выходной мощности или даже к повреждению выхода передатчика.

Также необходимо иметь хорошее заземление. Это не должно быть просто заземление электросети, которое использует буровая установка или источник питания — это не обеспечит хорошего радиочастотного заземления и может привести к помехам для других электрических и электронных устройств.

Часто думают, что длина проволоки с торцевой подачей должна быть четверть длины волны в основном диапазоне использования.Это обеспечивает низкое сопротивление для радио и позволяет очень легко согласовывать его. Однако текущий максимум, который вызывает излучение, происходит вокруг этой области, а это означает, что вблизи радио имеется много наводок и излучения. Это нехорошо, поскольку приводит к локальному увеличению шума и т. Д., Что может замаскировать полезные сигналы. Также в случае передатчиков вблизи радио возникает сильное излучение, которое может создавать помехи для многих других проблем с электрическими и электронными устройствами.Даже если длина антенны меньше четверти длины волны, рядом с радиоприемником будет происходить улавливание и излучение, а это плохо.

Если длина антенны не кратна четверти длины волны, согласование может быть затруднено.

Преимущества и недостатки антенн с концевым подводом проволоки

Преимущества проволоки с торцевой подачей

Низкая стоимость
Возможна многодиапазонная работа
Простота монтажа и установки

Недостатки проволоки с торцевой подачей

Может принимать высокие уровни локальных помех
Может создавать помехи другим локальным пользователям
Требуется хорошее заземление

Хотя провод с подачей на конце может показаться хорошим вариантом для приложений любительской радиосвязи, он имеет некоторые недостатки и может не обеспечивать оптимальных общих характеристик.

Полуволна с торцевым питанием, антенна EFHW

Одна популярная антенна, которая все чаще используется, известна как полуволновая антенна с торцевым питанием или EFHW-антенна.

Проволочная антенна этого типа имеет половину длины волны на самой низкой частоте. Так как антенна любительского радио, многие из более высоких частотных диапазонов гармонически связаны, и поэтому она будет работать как несколько половинных длин волн на этих диапазонах.

Антенна питается от коаксиального кабеля 50 Ом, и для обеспечения приемлемого согласования с ним используется ВЧ трансформатор с повышенным сопротивлением.Значения 9: 1 широко используются для этих полуволновых антенн с торцевым питанием, но в некоторых конструкциях могут даже использоваться отношения до 50: 1 — это соответствует соотношению витков около 1: 7 или 1: 8.

Используемый радиочастотный трансформатор называется несимметричным, поскольку он соответствует от несимметричной линии к несимметричной антенне — более знакомый симметричный преобразователь переходит от симметричного к несимметричному.

Поскольку это антенна с высоким сопротивлением, заземление не требуется. Обычно используется противовес. Если противовеса нет, то антенна будет использовать внешний коаксиальный кабель.В этом случае стоит установить радиочастотный дроссель поверх коаксиального кабеля, чтобы предотвратить попадание радиочастотного сигнала в лачугу и т. Д.

Используя эту установку, можно разместить unun и, следовательно, излучающую антенную секцию подальше от дома, используя линию коаксиального фидера. Это уменьшит излучение в дом и проводку, а также уменьшит наводку от местного электрического и электронного оборудования.

Радиопередатчику требуется блок настройки антенны, чтобы гарантировать, что уровень КСВН, который он видит, может быть снижен до низкого уровня.Вероятно, будет более высокий уровень VSWR в коаксиальном кабеле между ATU и Unun. Это приведет к некоторым потерям, но они не будут заметны, если используется коаксиальный кабель хорошего качества и частоты ниже 30 МГц или около того, что обычно для этого типа антенны.

Преимущества и недостатки проволоки с торцевой подачей с трансформатором Unun

Преимущества

Сравнительно невысокая стоимость
Возможна многодиапазонная работа
Простота монтажа и установки
Меньше проблем с местными помехами

Недостатки

Требуется противовес
Может иметь более высокий уровень помех, чем симметричные антенны
Требуется использование ATU
Более высокая стоимость, чем у стандартной проволоки с концевой подачей, из-за Unun

Проволочный диполь

Одной из самых простых и экономичных антенн для радиосвязи является диполь.Если установить как можно выше, он может работать очень хорошо. Поскольку длина диполя определяет его рабочую частоту, эти антенны обычно используются только для одного диапазона, хотя существуют версии, которые могут использоваться для многодиапазонного режима работы в диапазоне ВЧ.

Иногда диполь может использоваться на УКВ, особенно на 6 метров, хотя часто они являются управляемым элементом для направленной антенны, такой как Yagi.

Проволочные дипольные антенны сами по себе широко используются для любительской КВ радиосвязи.

Типичный пример диполя HF диапазона, используемого для любительской радиосвязи.

Диполи просты по своей конструкции и, следовательно, их довольно легко сделать. Часто проволоку нарезают на необходимую длину и подают по центру.

Преимущества и недостатки дипольной антенны

Преимущества

Сравнительно невысокая стоимость
Простота монтажа и установки
Компоненты для диполя дешево и легко получить

Недостатки

Часто только однополосный режим
Для проволочных диполей часто требуются две высокие точки крепления

Примечание об антенне любительского диапазона HF:

Диполь хорошо работает как ВЧ антенна для любительской радиосвязи. Его просто и легко построить и возвести.

Подробнее о дипольной КВ антенне для любительских радиолюбителей.

Инвертированный V-диполь

Одним из недостатков обычного горизонтального диполя для ВЧ является то, что требуются две высокие точки крепления, и их не всегда легко найти.

Одним из способов преодоления этого является использование так называемого инвертированного V-диполя. Как следует из названия, у него есть центральная единственная высокая точка и две секции диполя, спускающиеся к земле.

Следует проявлять осторожность при установке двух концов проводов, потому что они могут иметь высокое напряжение при подаче иска для передачи. Эти концы следует не только изолировать по соображениям производительности, но и хранить в недоступном для детей месте.

Перевернутый V-диполь обеспечивает почти всенаправленную диаграмму направленности в горизонтальной плоскости. В некоторых ситуациях это может быть преимуществом.

Базовая концепция перевернутой V-дипольной антенны

Преимущества и недостатки перевернутой V дипольной антенны

Преимущества

Сравнительно невысокая стоимость
Простота монтажа и установки
Компоненты для диполя дешево и легко получить
Требуется только одна высокая точка крепления

Недостатки

Следует проявлять осторожность при фиксации двух нижних концов, так как они могут иметь высокое напряжение при использовании для передачи
Длина провода немного отличается от длины горизонтального диполя.

Примечание по КВ антенне с перевернутой буквой V:

Инвертированная V-образная дипольная антенна имеет то преимущество, что для ее установки требуется только одна центральная высокая точка. Это позволяет во многих ситуациях устанавливать эти антенны легче, чем горизонтальные диполи.

Подробнее о КВ антенне с перевернутым V-образным диполем.

Двойной ВЧ провод

Дублет на самом деле представляет собой разновидность диполя, но при использовании открытого механизма подачи проволоки и блока согласования / настройки антенны его можно использовать на различных диапазонах.Недостатком дублета является открытый механизм подачи проволоки, который нельзя легко запустить через дом, не потеряв равновесие.

Двойная антенна обычно используется для диапазонов HF, где обычно самая низкая рабочая частота — это когда антенна формирует половину длины волны.

Одна из разработок двойной антенны для приложений любительской радиосвязи — антенна G5RV. Это обеспечивает достаточно хорошее согласование на большинстве КВ диапазонов любительских радиостанций, а простая проволочная антенна делает ее очень привлекательной для многих любительских радиостанций.

Двойная антенна, показывающая использование ATU с симметричным антенным подключением

Преимущества и недостатки антенны G5RV

Преимущества

Сравнительно невысокая стоимость
Возможна многодиапазонная работа
Простота монтажа и установки
Готовые версии доступны

Недостатки

Требуется использование ATU
Не обеспечивает хорошее согласование на всех диапазонах ВЧ

Примечание по антенне G5RV:

Антенна G5RV — это популярная форма антенны для любительской КВ радиосвязи, где она обеспечивает многодиапазонную работу и не слишком велика.Он может поместиться во многих домашних садах, хотя, возможно, его придется согнуть, чтобы он поместился на некоторых участках.

Подробнее об антенне G5RV.

Вертикальная антенна

Вертикальная антенна идеальна во многих ситуациях. Будучи вертикальным, максимальное излучение параллельно поверхности земли в идеальном мире, и в действительности оно имеет меньший угол излучения, чем горизонтальный диполь в большинстве случаев. Он также имеет всенаправленную диаграмму направленности в горизонтальной плоскости, обеспечивающую круговое излучение, и его не нужно ориентировать для приема сигналов с разных направлений.Это может быть преимуществом на HF, а также на VHF / UHF.

Для ВЧ он занимает гораздо меньше места, чем, например, диполь, и поэтому может поместиться на многих небольших садовых участках. Его можно запускать против надлежащей земли или поднимать с помощью радиалов, действующих в качестве заземляющей плоскости. Это поднимает вертикаль выше и дает более четкий взлет.

В продаже имеется много ВЧ вертикальных антенн, часто они имеют длину в четверть длины волны, и многие из них имеют ловушки (настроенные схемы), которые изолируют секции антенны для обеспечения работы в нескольких диапазонах.Эти антенны производятся коммерчески и могут стать идеальным решением для многих. Их можно монтировать на земле, что позволяет им занимать мало места, хотя при установке на землю они невысоки и могут быть защищены зданиями и другими объектами. При такой эксплуатации им необходимо очень хорошее заземление — в областях, покрытых песчаником, заземление будет плохим, и эти антенны не будут работать в таком режиме.

Также можно поднять эти антенны и использовать заземляющую пластину.Хотя это увеличивает необходимое пространство, эти системы могут работать хорошо, особенно если они установлены на крыше жилых домов и т. Д.

Некоторые ВЧ вертикали могут работать на половине длины волны. Хотя этот подход выше и требует наличия согласующей системы внутри антенны, он снижает потребность в очень эффективной системе заземления или заземления.

Для VHF / UHF вертикальные антенны широко используются для работы в FM. Поскольку многие станции, использующие FM, являются мобильными, всенаправленная диаграмма направленности означает, что антенны не нужно переориентировать при движении транспортного средства.Соответственно, антенны с вертикальной поляризацией являются стандартными для FM в диапазонах VHF и UHF.

Часто вертикали увеличенной длины, такие как вертикали 5/8 длины волны, могут использоваться для уменьшения угла излучения, то есть для удержания излучения ближе к земле для более эффективной радиосвязи.

Доступны различные конструкции для вертикальных каналов VHF — многие из них двух, трех и даже четырех диапазонов, а в некоторых используются методы, позволяющие снизить потребность в заземляющей пластине. Базовая четвертьволновая вертикаль, однако, по-прежнему требует заземления.

Преимущества и недостатки вертикальных антенн

Преимущества вертикальной антенны

Обеспечивает низкий угол излучения для больших расстояний и лучшее покрытие
Может занимать небольшую площадь

Недостатки вертикальной антенны

Требуют большей механической прочности, чем горизонтальные проволочные антенны
Требуется хорошее заземление или заземляющая пластина

Примечание по вертикальным антеннам:

Вертикальные антенны используются во многих случаях от СЧ радиовещания до мобильной связи ОВЧ / УВЧ.Имея вертикальную конструкцию, они обеспечивают полное покрытие для передачи и приема в сочетании с малым углом излучения.

Подробнее о вертикальных антеннах.

Направленные антенны — Яги

Многие станции требуют дополнительного усиления по сравнению с диполями, а вертикальные антенны и антенны, такие как Yagi, широко распространены как на ВЧ, так и почти исключительно для работы на больших расстояниях в диапазонах УКВ и УВЧ.

Для работы на ВЧ часто требуется мачта, и, соответственно, необходим земельный участок разумного размера.Разрешение на строительство также необходимо во многих странах.

Для VHF и UHF антенны более управляемы и часто могут быть установлены на креплениях, прикрепленных к дому, хотя большая мачта все еще может использоваться там, где позволяет пространство.

Преимущества и недостатки антенн Yagi

Преимущества антенны Yagi

Направленность обеспечивает усиление в нужном направлении
Направленность может уменьшить помехи от сигналов с разных направлений
Большинство Yagi / направленных антенн устанавливаются выше, что обеспечивает усиление

Яги антенна недостатки

Намного дороже
Дополнительная высота требует большей длины коаксиального фидера, что может увеличить потери — необходим хороший коаксиальный кабель
Визуальное воздействие может быть проблемой, особенно для соседей
Повышенный риск поражения молнией / удара

Примечание по антеннам Яги:

Антенны Yagi — одна из самых популярных форм направленных антенн.Широко используемые в качестве телевизионных антенн, они также используются для очень многих других приложений от HF до VHF, UHF и выше, обеспечивая направленность и усиление.

Подробнее об антеннах Yagi.

Приведенный выше обзор дает представление об основных типах используемых антенн. Есть много разных типов антенн, которые можно использовать для любительского радио.

Выбор лучшей антенны для любой радиолюбительской станции может быть очень интересным и потребовать многочасовых экспериментов.Эксперименты с антеннами могут дать некоторые полезные сведения о работе различных типов, хотя в некоторых случаях различия между ними могут быть незначительными. Как правило, лучше всего использовать большую высоту и держать их подальше от источников помех и объектов, которые их маскируют и расстраивают.

Другие темы радиолюбителей:
Что такое радиолюбители Позывные азбука Морзе Голосовые режимы Цифровые режимы данных QRP работает Коды и сокращения Обзор радиолюбителей Работа в разных режимах распространения Повторители Позывные Форматы контактов Обустройство лачуги и покупка оборудования
Вернуться в меню радиолюбителей.. .

Типы антенн в телекоммуникациях | Small Business

Антенны являются неотъемлемой частью оборудования радиосвязи, сокращая разрыв между электронными и электромагнитными сигналами. Форма и размер антенны являются сильным ключом к определению ее типа, поскольку конструкция определяет назначение антенны. Например, длина антенны соответствует длине радиоволн, которые антенна принимает или передает. Форма влияет на то, принимает ли он радиоволны с разных направлений или с одного направления.

Монополь и диполь

Дипольная антенна состоит из двух длинных отрезков провода или металлических трубок, образующих прямую линию, но не соединенных друг с другом, соединяющих пару проводов, ведущих к радиоприемнику. Монополь похож на диполь, но заменяет один из частей диполя тонким плоским проводником, называемым заземляющей плоскостью. Плоскость заземления расположена под прямым углом к остальной части антенны. В мобильных радиостанциях, например в транспортных средствах, используются монопольные или дипольные антенны, устанавливаемые на багажнике или на крыше.Вы также можете увидеть монопольные антенны на портативных телефонах, карманных радиостанциях и рациях.

Yagi

Основываясь на принципах дипольной антенны, Yagi имеет несколько пар металлических трубчатых элементов, уложенных параллельно друг другу на другой длинной трубке, которая служит основой. Одна пара элементов функционирует как традиционная дипольная антенна; другие усиливают входящий радиосигнал, увеличивая его силу. Инженеры выбирают длину каждого элемента и их относительное расстояние, чтобы обеспечить наилучшую радиочувствительность, фактически настраивая антенну на желаемые длины волн.Yagi — это знакомая телевизионная антенна, которую вы видите на крышах домов. Он имеет большую чувствительность по направлению, чем диполь, поэтому вы наводите его в направлении радиоисточника.

Parabolic

Приемники спутникового телевидения, радиолокационные установки и радиотелескопы используют параболические антенны из-за их высокого усиления. Изогнутая параболическая поверхность антенной тарелки собирает и фокусирует радиоволны в небольшую питающую антенну, которая преобразует их в электронные сигналы. Чем больше поверхность параболы, тем выше чувствительность антенны.Самая большая параболическая антенна — это радиотелескоп Аресибо, расположенный в Аресибо, Пуэрто-Рико. Его диаметр составляет 1001 фут.

Рупор

Рупорная микроволновая антенна представляет собой металлическую коробку с открытым концом, боковые стороны которой расширяются наружу. Источник или детектор микроволн находится в задней части коробки внутри. Для передатчика расширенные стороны предотвращают отражение микроволновой энергии обратно в антенну. Для приемника вспышка собирает и фокусирует микроволновую энергию внутри антенны.В полицейских радарных установках, микроволновом телекоммуникационном оборудовании и механизмах открывания гаражных ворот используются рупорные антенны.

Ссылки

Писатель Биография

Уроженец Чикаго Джон Папевски имеет степень физика и пишет с 1991 года. Он участвовал в выпуске информационного бюллетеня по нанотехнологиям «Foresight Update» Института предвидения. Он также внес свой вклад в книгу «Нанотехнологии: молекулярные размышления о глобальном изобилии».

Эти антенны превращают все в радиостанцию

Смотри — и слушай.Афиша концерта просто может петь. Инженеры разработали антенны, которые могут превращать повседневные предметы, от плакатов до одежды, в радиостанции. Любой, кто идет или проезжает мимо, может настроиться и услышать, что происходит. Устройства используют радиоволны, но не генерируют собственные. Они захватывают те же волны, которые переносят музыку и новости на ваш смартфон.

Викрам Айер — аспирант по специальности «Электротехника». Он учится в Вашингтонском университете в Сиэтле. Он был одним из руководителей проекта с Анраном Вангом, аспирантом в области компьютерных наук и инженерии.Антенны не излучают новых волн. Так что им нужно мало энергии. Батарея размером с кнопку может питать антенну годами. «Это идеальный способ минимизировать энергопотребление для любого вида связи», — отмечает Айер.

Учителя и родители, подпишитесь на шпаргалку

Еженедельные обновления, которые помогут вам использовать Новости науки для студентов в учебной среде

Эти двое пришли к идее своего изобретения, обратив внимание на то, что уже было вокруг них.Их исследования были сосредоточены на новых типах беспроводной связи, которые не потребуют много энергии. Им нужно было что-то, что работало бы на улице в городе. Потом они поняли, что эфир уже заполнен беспроводной связью в виде радиостанций.

«В большинстве городов все эти FM-радиостанции просто выкачивают энергию», — говорит Айер. Дуэт задавался вопросом, смогут ли они найти способ использовать эту силу.

Радиоволны переносят энергию со скоростью света от высоких передающих башен к радиоприемникам в автомобилях, телефонах и домах.Эти волны наполняют воздух — особенно в густонаселенных городах. Новые устройства используют это преимущество. Они принимают существующие радиоволны и немного изменяют их. Эти изменения добавляют новую звуковую информацию. Затем измененные волны отправляются обратно в мир, где люди могут их слушать. Таким образом, устройству требуется достаточно энергии только для изменения волн, а не для их генерации.

Ученые протестировали свое устройство с плакатом. Он рекламировал в Сиэтле концерт струнного трио Simply Three. Люди, находящиеся на расстоянии почти 4 метров от плаката, могли использовать FM-приемники на смартфонах, чтобы слушать отрывки из музыки группы.Те, кто находился в машинах на расстоянии до 18 метров (59 футов), могли использовать автомобильные радиоприемники, чтобы принимать песни.

FM означает «частотная модуляция». Частота — это мера того, сколько волн проходит за одну секунду. Чем выше частота, тем ближе должны собираться волны. В FM-радио звуки кодируются волнами путем небольших изменений частот волн. Это известно как «модуляция» частоты.

Когда радиоволна сталкивается с чем-то, она отражается в другом направлении.Это называется рассеянием. Обратное рассеяние — это то, что происходит, когда волна возвращается в противоположном направлении. Новая антенна использует обратное рассеяние для передачи информации. Однако он не просто отражает волну. Он кодирует другой сигнал поверх существующей волны, изменяя его частоту.

Усиленные волны не мешают работе других радиостанций. Новая антенна изменяет частоту волны, чтобы новое сообщение можно было услышать на частоте, не используемой существующей радиостанцией.Исходный звук в волне остается неизменным.

Инженер-электрик

Дэниел Стэнсил говорит, что идея использования существующих FM-сигналов «захватывающая». Стэнсил — эксперт по антеннам и связи в Государственном университете Северной Каролины в Роли. Он не работал над новым исследованием.

Айер и его коллеги видят множество применений своей технологии. Объявления могут транслировать звуки. Дорожные знаки могут передавать название перекрестка или направления. Они также могут предупреждать людей, когда переходить улицу безопасно.

Технология может распространяться даже на одежду. Айер, Ван и их команда вшили токопроводящую нить в хлопковую футболку. Эта нить проводит электричество. Он превратил рубашку в антенну. Это позволяло рубашке разговаривать со смартфоном владельца. Например, если датчик на рубашке отслеживает частоту сердечных сокращений человека во время тренировки, антенна может передавать эти данные на телефон пользователя.

Айер и Ван сообщили о своем успехе с системой на технической конференции в марте 2017 года в Бостоне, штат Массачусетс.Теперь они пытаются придумать, как это лучше всего использовать.

Stancil видит только один возможный недостаток — люди используют FM-радио меньше, чем раньше. «Вместо этого люди обычно ходят по улице и слушают плееры iPod», — говорит он.

Это одна из серии новостей о технологиях и инновациях, которая стала возможной благодаря щедрой поддержке Фонда Лемельсона.

Антенна передатчика FM-вещания — RFE Broadcast

RFE Broadcast предлагает все решения в секторе передающих антенн FM-вещания для малой, средней и высокой мощности, всенаправленной, полунаправленной диаграммы направленности, вертикальной, горизонтальной, круговой поляризации.Для любого типа покрытия, жилых районов, горных районов, равнин, ближних, дальних или затененных мест.

Не стесняйтесь обращаться в наш технический отдел по [электронной почте] для бесплатного исследования диаграммы направленности!

Наш ассортимент FM-антенн

МОДЕЛЬ	ОПИСАНИЕ	ТИП	ПОЛЯРИЗАЦИЯ	ГОРИЗОНТАЛЬНЫЙ МОДЕЛЬ	РАЗЪЕМЫ	МАКСИМАЛЬНАЯ МОЩНОСТЬ (в зависимости от разъема)	ДИАПАЗОН ЧАСТОТ	ПОЛОСА	УСИЛЕНИЕ (относится к полуволновому диполю)	МАТЕРИАЛ И ВЕС
RFX Узнать больше>	RFX — дипольная антенна с линейной поляризацией и всенаправленной диаграммой направленности.Идеально подходит для вещания с низким энергопотреблением.	Полуволновой диполь	Вертикально / горизонтально	всенаправленный	N, DIN 7/16, EIA 7/8 «	600 Вт, 2,0 кВт, 5,2 кВт	87,5-108 МГц	Широкополосный	2,1 дБ	Нержавеющая сталь 3,5 кг
RFK Узнать больше>	RFK — это антенна из гнутых диполей с круговой поляризацией и ненаправленной диаграммой направленности. Его равномерное покрытие отлично подходит для заполнения теней.	Диполь с двойным складыванием	Циркуляр	всенаправленный	DIN 7/16, EIA 7/8 «	600 Вт, 2 кВт, 5,2 кВт	87,5-108 МГц	Широкополосный	— 1,5 дБ	Нержавеющая сталь 8,3 кг
QAF Узнать больше>	QAF — антенна со скрещенными диполями, с круговой поляризацией и диаграммой направленности. Идеально подходит для покрытия больших расстояний и заполнения теней.	Двойной скрещенный диполь	Циркуляр	Направленный	DIN 7/16, EIA 7/8 «	2.0 кВт, 5,2 кВт	87,5-108 МГц	Широкополосный	2,7 дБ	Нержавеющая сталь 24 кг
CPN Узнать больше>	CPN — круговой световой диполь с круговой поляризацией и ненаправленной диаграммой направленности. Идеально подходит для вещания с низким энергопотреблением, отлично подходит для заполнения теневых областей.	Изогнутый диполь	Циркуляр	всенаправленный	N, DIN 7/16	600 Вт, 1,2 кВт	87.5-108 МГц	± 0,5 МГц (настраиваемая)	0,2 дБ	Нержавеющая сталь 3,5 кг
2H-V Узнать больше>	2H-V — двухдипольная панельная антенна с линейной поляризацией и диаграммой направленности. Идеально подходит для мощных радиовещательных систем, герметизируется и соответствует военным стандартам.	Двойная панель	Вертикальный	Направленный	DIN 7/16, EIA 7/8 «	2,0 кВт, 5,2 кВт	87.5-108 МГц	Широкополосный	7,5 дБ	Нержавеющая сталь 67 кг
DY3 Узнать больше>	DY3 — это трехэлементная антенна Яги с линейной поляризацией и диаграммой направленности. Идеально подходит для вещания малой и средней мощности, он съемный, что упрощает упаковку и транспортировку.	Яги с 3 элементами	Вертикально / горизонтально	Направленный	DIN 7/16, EIA 7/8 «	2,0 кВт, 5,2 кВт	87.5-108 МГц	Широкополосный	5,2 дБ	Нержавеющая сталь 10,5 кг
HPGA Узнать больше>	HPGA — круглая панельная антенна с круговой поляризацией и диаграммой направленности. Идеально подходит для мощных радиовещательных систем, герметизируется и соответствует военным стандартам.	Панель с четырьмя диполями	Циркуляр	Направленный	EIA 7/8 «, 1 + 5/8», 3 + 1/8 «	5,2 кВт, 12 кВт, 20 кВт	87.5-108 МГц	Широкополосный	7,8 дБ	Нержавеющая сталь 90 кг
HP-D Узнать больше>	HP-D — однодипольная панельная антенна с линейной поляризацией и диаграммой направленности. Идеально подходит для мощных радиовещательных систем, герметизируется и соответствует военным стандартам.	Панель с одним диполем	Вертикально / горизонтально	Направленный	DIN 7/16, EIA 7/8 «	2,0 кВт, 5,2 кВт	87.5-108 МГц	Широкополосный	4,5 дБ	Нержавеющая сталь 18 кг

Получайте последние новости от RFE прямо на свой почтовый ящик

Подпишитесь, чтобы узнавать о новых продуктах, предложениях и эксклюзивных мероприятиях RFE в вашем регионе.

Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie в соответствии с нашей политикой использования файлов cookie. Больше информации ОК

Звуковой совет: лучшая радиоантенна может быть даже не радиоантенна

В: Мне нужна комнатная AM / FM-антенна для моего 30-летнего приемника Technics.По большей части он работает достаточно хорошо, но у меня проблемы с приемом радио на обоих диапазонах. Я купил антенну с усилителем TERK PIB, но она работает не очень хорошо, и прием не работает. У вас есть какие-нибудь рекомендации?

A: Учитывая возраст вашего ресивера, возможно, тюнер начинает выходить из строя.Но, как и вы, я подозреваю, что проблема в антенне.

Антенна важна, когда вы пытаетесь принять любой вид радиосигнала, но особенно это касается аналоговых передач, таких как FM. Я предпочитаю использовать «избыточный» подход с большой антенной, установленной снаружи или на крыше, когда это возможно.Большинство внешних антенн VHF также могут принимать FM-радио. Но, конечно, это не практично и не для всех целесообразно, и вы ищете что-то домашнее. Поэтому необходимо более простое и экономичное решение.

Я так и не нашел ни одной усиленной радиоантенны, которая стоила бы той коробки, в которой они упакованы.Возможно, есть отличный вариант, но я его еще не нашел. Но не отчаивайтесь. Что-нибудь более простое и менее дорогое может обеспечить лучший прием.

Знаете ли вы, что обычный набор кроличьих телевизионных ушей без усиления дает необычную антенну для FM-радио? Даже самая простая модель подойдет.Я купил базовую антенну типа «кроличьи уши» марки RCA всего за 10 долларов в универмаге и предпочел ее более дорогим устройствам с питанием. Каждый раз, когда я устанавливал стереоприемник и использовал прилагаемую к нему проволочную антенну, я почти не мог ничего настроить, и прием был нечетким. Как только я переключился на «кроличьи уши», тюнер сразу зафиксировал сигнал, с полным набором полосок уровня сигнала и кристально чистым приемом. Многие читатели, которые пробовали это, говорили мне, что могут получить станции, которые никогда не принимали раньше.

Вы можете быть удивлены, узнав, что ваш тюнер Technics 30-летней давности, если он находится в хорошем рабочем состоянии, вероятно, намного лучше, чем тюнер, который вы найдете в новом стерео ресивере или ресивере объемного звука (особенно в последнем ).Тогда у ресивера было всего две основные функции: настройка радиосигналов и питание двух динамиков. Со временем добавлялось все больше и больше функций, таких как обработка объемного звука, дополнительные каналы для подключения дополнительных динамиков, переключение HDMI, обработка видео и Bluetooth, и это лишь некоторые из них.

Несмотря на то, что было добавлено много функций, цены на приемники остались относительно постоянными.Производители должны были откуда-то брать деньги, а тюнеры и усилители — это то место, где они, как правило, экономили на качестве, чтобы сократить расходы. Ресиверы домашнего кинотеатра с плохими тюнерами могут особенно выиграть от недорогой модернизации антенны, подобной этой. Им нужна вся помощь, которую они могут получить!

Присылайте вопросы Дону Линдичу на donlindich @ gmail.com. Получите рекомендации и прочитайте предыдущие колонки на soundadvicenews.com.

Улучшение радиоприема | Общественное радио штата Висконсин

Улучшение радиоприема

Здесь представлен обзор информации о радиоприеме и возможные решения проблем с приемом.

Wisconsin Public Radio стремится обеспечить наилучшее качество эфирного сигнала. Мы используем наши передатчики в соответствии с лицензированными Федеральной комиссией связи параметрами мощности, конфигурации антенны и модуляции. Каждая станция имеет разную высоту антенны и выходную мощность и может располагаться в очень разной местности — таким образом, каждая имеет разный диапазон покрытия.

Помимо эксплуатации наших существующих станций, мы также ищем возможности для обновления лицензий и новых станций в новых местах.WPR нанимает консультантов и юристов по коммуникациям в Вашингтоне, чтобы продолжать поиск возможностей для расширения или улучшения, и воспользовались способами улучшения покрытия сигнала в любой части Висконсина и прилегающих регионов, но с годами сотни станций максимально увеличивают свои возможности. лицензий, шансы на большее количество таких возможностей уменьшаются.

Департамент общественной радиотехники штата Висконсин усердно работает над обеспечением хорошего качества передаваемых сигналов. Однако важно помнить, что радиовещание — это * система *, которая сочетает в себе характеристики как передатчика на нашей стороне, так и приемника на вашей стороне.Прием местных радиостанций в вашем городе может быть довольно простым, не требующим особых усилий и размышлений — включите радио и вот оно. Но когда вы пытаетесь поймать более удаленную станцию, на приемной стороне определенно есть возможности улучшить прием — особенно для приема дома и в офисе.

Ваш радиоприемник

Радио хорошего качества полезно, особенно когда более мощные местные станции на соседних частотах мешают вам принимать более слабые и удаленные станции.Обратите внимание, что радиоприемники, известные отличным звуком и верностью, не всегда имеют особенно хорошую схему приемника. Если производительность вашего приемника может быть проблемой, мы также можем порекомендовать радиоприемник, который прост в использовании, недорого, имеет внешние антенные подключения и имеет хорошие характеристики как в AM, так и в FM. Это GE SuperRadio III.

Это радио доступно в магазинах электроники и на таких сайтах, как amazon.com и universal-radio.com, с заводскими табличками G.E., R.C.A. или Thompson с такими номерами моделей, как «7-2887» или «RP7887».В большинстве случаев слушатели считают, что это отличное AM / FM-радио по хорошей цене — обычно около 50 долларов.

Если в вашем FM-приемнике есть переключатель «стерео» или «моно», попробуйте установить его в обоих положениях, чтобы улучшить прием. Некоторые из наших передатчиков работают в стерео, другие в моно, но если у вас слабый прием, ваше радио будет лучше работать в монорежиме.

Общественные радиостанции штата Висконсин, передающие в основном музыкальные программы, передают в стереорежиме, а те, которые передают в основном информацию и новости, передают в моно.Поскольку стереофонический режим ухудшает отношение сигнал / шум системы, монофонический режим имеет больший диапазон сигнала. Если станция не передает музыку или другие стереопрограммы, разумно запустить ее в монофоническом режиме для наилучшего приема в самой широкой географической зоне.

Антенны

Радиоприемник важен, но для радиоприема очень важна антенна, которая может быть относительно простым способом улучшить прием. Если у вашего радио есть разъем для внешней антенны на задней панели, вам, вероятно, поможет простая проволочная антенна или более сложная антенна на чердаке или на крыше.

FM-антенны

Для FM-вещания очень важны антенны, а встроенные радиоантенны часто могут быть неадекватными. Добавление внешней антенны может быть относительно простым способом улучшить прием. Есть ли у вашего радио разъемы для внешней антенны на задней панели? Скорее всего, вам поможет простая дипольная антенна, сделанная из проволоки, или более сложная антенна на чердаке или на крыше.

При приеме в периферийной зоне отражения и отражения сигнала от близлежащих объектов (известные как искажение из-за многолучевого распространения) могут быть большим фактором успеха или неудачи приема.Перемещение антенны всего на пару футов может красиво передать сигнал для одной станции и стать плохим местом для другой благодаря геометрии и длине волны задействованных частот. Сигнал, поступающий непосредственно от передатчика, либо добавляет, либо отменяет отраженные сигналы в разных местах. Поэкспериментируйте с расположением и ориентацией антенны.

Wisconsin Public Radio может отправить вам дипольную FM-антенну, которую можно легко прикрепить и передвинуть для лучшего приема. Вы можете купить их недорого в магазинах электроники.Антенны «заячьих ушей» старых телевизоров тоже неплохо подходят для работы в FM.

Более сложные FM-антенны могут быть установлены на чердаке, на крыше или в башне. Телевизионные антенны часто также могут служить эффективными FM-антеннами. Используйте «разветвитель», чтобы направить сигналы на телевизор и радио. Отличные, но недорогие FM-антенны можно купить в Radio Shack — их каталожный номер 15-2163 примерно за 25 долларов. Установите эту антенну как можно выше и поверните ее для получения наилучшего сигнала.

Антенны AM

Встроенные радиоантенны для AM обычно хорошо справляются со своей задачей, но если у вашего радио есть подключение внешней антенны AM на задней панели, простой провод или петля могут помочь.

Ориентация радиоприемника с его внутренней «полосовой» антенной может иметь важное значение — всегда пытайтесь повернуть AM-радиоприемник, чтобы найти лучший сигнал. Это также верно для внешних рамочных антенн, которые вы можете попробовать — не стесняйтесь экспериментировать с формой и расположением антенны.

Помехи

Шумовые помехи

При борьбе с шумовыми помехами может быть очень полезно расположить радиоприемник и / или его антенну вдали от возможных источников помех, таких как переключатели света, флуоресцентное освещение, компьютеры, микроволновые печи, зарядные устройства, телевизоры, видеомагнитофоны, днем / ночью и световые приборы с датчиком движения, лампы с датчиком касания и т. д. являются известными источниками шума.Вы можете исключить вероятность того, что источник шума находится в вашем собственном доме, послушав помехи на приемнике с батарейным питанием и отключив «Главный» электрический прерыватель цепи в вашем доме. Если шум утихает, вы знаете, что устройство-нарушитель работает на линиях электропередач в вашем доме, и затем можете сузить местонахождение неисправного оборудования, отключив отдельные выключатели вместо «Основного». Недавно возник новый источник шумовых помех, который, по всей видимости, связан с установкой нового типа светофоров.Проблемные перекрестки, кажется, относятся к новому типу «светодиодов», а не к старым лампам накаливания. Наши тесты выявили множество широкополосных шумовых помех вблизи этих мест. Это было не только на частотах станций WPR и даже не только на нижних частотах FM-диапазона, но и на всем диапазоне. Я подтвердил, что характер помех меняется в зависимости от того, какие светофоры горят, так что это, кажется, коррелирует с системой освещения. Это влияет на наши более удаленные FM-станции больше, чем на местные электростанции, работающие на полную мощность, но местные жители тоже могут беспокоиться.До сих пор нам не повезло в работе с различными окружными и муниципальными транспортными отделами, ответственными за эти установки. Мы рекомендуем вам сообщать о таких помехах дорожному инженеру в вашем городе.

Помехи от других радиостанций

Если кажется, что ваши помехи обнаруживаются только «поверх» одной радиостанции или если вы слышите другие радиопрограммы, то, возможно, источником является другой радиопередатчик или радиоустройство. В случае помех от станции, находящейся в следующей позиции шкалы, будет полезно радиоприемник хорошего качества с лучшей «избирательностью».См. Упомянутую выше GE SuperRadio.

Другая возможность заключается в том, что вокруг вашего дома есть локальный источник помех на определенной желаемой частоте — компьютеры и другие устройства, управляемые микропроцессором, могут излучать паразитные сигналы либо в диапазоне частот, либо на определенных частотах, таких как около 90,7, 88,3 и т. д. Есть ли у вас «модуляторы» или другие устройства, позволяющие вашему спутниковому ресиверу, ПК, MP3-плееру и т. д. воспроизводить музыку через радио? Часто они являются источником помех.Поэкспериментируйте, выключив такие устройства и послушайте их влияние на прием радиосигналов.

Прием меняется в течение дня или в разные сезоны

Иногда FM-сигналы звучат шумно или искаженно из-за комбинации сигналов, поступающих прямо от передатчика, с другими сигналами, отраженными от холмов, зданий, деревьев и т. Д. Поскольку эти сигналы идут к вашему радио по разным путям, они могут складываться или вычитаться из каждого из них. другие, вызывающие искажение намеченного сигнала.Не бойтесь перемещать радио и антенну, чтобы найти место для наилучшего приема.

Multipath легко определить при прослушивании FM в машине. Вы можете наблюдать чередование хорошего и плохого приема во время движения или даже быстрое дрожание сигнала. Если вы остановились в месте, где сигналы подавляют друг друга, а звук зашумлен или искажен, вы можете ускорить движение вперед, и прием изменится — четкое указание на многолучевые помехи.Многие автомобильные приемники пытаются уменьшить влияние многолучевого распространения путем автоматического переключения приемника в монофонический режим. Некоторые даже имеют несколько антенн, спрятанных вокруг автомобиля.

Изменения в растительности и листве по мере смены сезонов могут повлиять на эти FM-отражения — переместите радио или антенну, чтобы найти новое «хорошее место» и восстановить прием.

Иногда удаленные FM-станции в других городах и штатах могут создавать помехи для станций WPR. Это связано с улучшением распространения сигнала, вызванным атмосферными условиями, из-за которых сигналы FM и TV выходят далеко за пределы их нормального диапазона.Это естественное явление, которое чаще случается в летние месяцы. Температурные инверсии, особенно над озером Мичиган, могут вызывать такие помехи от удаленных станций.

Пока мы испытывали помехи для наших местных станций, жители далеких городов получали помехи от наших станций — по крайней мере, это «справедливо и сбалансировано» в этом отношении. Такое вмешательство вряд ли продлится дольше нескольких часов или, самое большее, пары дней.

Сигналы

AM может быть труднее услышать ночью, чем днем.Каждый день, между закатом и восходом солнца, далекие AM-сигналы могут отражаться от верхних слоев атмосферы и отражаться обратно на землю за сотни миль, создавая помехи для местных станций. Федеральная комиссия по связи требует, чтобы AM-станции отрегулировали мощность и антенны, чтобы минимизировать помехи другим станциям в ночное время, поэтому одно или оба этих изменения могут повлиять на ваш прием AM-станции WPR. Электрический шум близлежащих гроз также может ухудшить прием AM.

Активные или усиленные антенны

Несколько слушателей недавно сообщили о проблемах с приемом наших станций после того, как они добавили к своим радио антенну с усилителем или активную антенну. Наш опыт работы с этими устройствами был ОЧЕНЬ плохим — они, как правило, настолько плохо спроектированы, что создают намного больше шума и помех от других станций, чем усиливают полезный сигнал. Недавно NPR-Labs провела исследование большого разнообразия антенных блоков с усилителями, и все они плохо работали в городских условиях.В этих случаях лучше выбрать пассивную антенну без источника питания.

Особенности приема HD-радио

По нашему общему опыту, покрытие сигнала HD немного меньше, чем покрытие типичного аналогового AM или FM. Это означает, что если вы можете получить четкий сигнал на обычном сигнале радиостанции AM или FM, у вас есть хорошие шансы получить цифровой HD-сигнал с правильным радио. И, конечно же, в случае слабого аналогового сигнала вы можете изменить свою антенну, чтобы улучшить прием и улавливать сигнал HD.

Некоторые слушатели сообщали о пропадании звука или коротких паузах в сервисах HD2. Это связано с предельной мощностью сигнала на радио. Исправление состоит в том, чтобы отрегулировать размещение антенны, чтобы получить лучший сигнал. Важно помнить, что многоадресные каналы HD Radio (HD2, HD3 и т. Д.), В отличие от канала HD1, не имеют аналогового сигнала, на который радио может переключаться при потере цифрового приема. Таким образом, слушатель со слабым или неустойчивым приемом, который теряет цифровой сигнал, будет испытывать периоды тишины, пока сигнал не будет восстановлен.

Хотите получить дополнительную информацию?

AM Наконечники

Советы FM

Есть вопросы? Обратитесь в службу поддержки WPR по телефону 800-747-7444 или [email protected]

. .

Основные виды антенн для радиостанций

1. Базовые антенны

2. Автомобильные антенны

3. Портативные антенны

Как выбрать антенну для рации: основные параметры

1. Диапазон частот

2. Коэффициент усиления

3. Диаграмма направленности

4. Входное сопротивление

5. Допустимая мощность

Особенности выбора антенн для разных типов радиостанций

Выбор антенны для базовой радиостанции

Выбор автомобильной антенны для рации

Выбор антенны для портативной рации

Настройка и обслуживание антенн для радиостанций

Популярные модели антенн для разных типов радиостанций

Базовые антенны

Автомобильные антенны

Антенны для портативных раций

Заключение: как сделать правильный выбор антенны для рации

Выбираем антенну для рации, как выбрать подходящую антенну для радиостанции.

Виды антенн.

Какую выбрать антенну для рации.

Виды антенн для радиостанций | Авто Брянск

Для чего и кому нужны антенны для раций

Виды антенн для раций

Особенности выбора антенн для дальнобойщиков

Особенности выбора для таксистов

На что еще обратить внимание при выборе

Цифровые антенны для раций

Особенности диапазонов, предназначенных для раций

Выбор антенны для рации

Возможность использования сторонних антенн

Частота антенны для рации и разъемы

Тип монтажа антенны для рации

Антенны для портативных (переносных) радиостанций

Характеристики, на которые рекомендуется обратить внимание

Что собой представляют антенны?

Антенны для портативных раций — Антей

Классификация антенн для носимых радиостанций

По типу исполнения антенны для портативных раций делятся на:

По диапазону антенны переносных раций делят на:

Рекомендации по применению антенны к носимой радиостанции

Каталог антенн, радиостанций, аксессуаров

Антенны СВ радиостанций | Техника радиоприёма

Что такое стационарная радиостанция?

Ключевые характеристики стационарной радиостанции

Мощность и усилители мощности

Антенна

Диапазон радиостанции и зона покрытия

Установка стационарной радиостанции

Типы антенн и их конструкции

Введение

Основное уравнение излучения

Типы антенн

Винтовая антенна

Приложения

Яги Уда Антенна

Угловые отражатели

Объектив-антенна

Рупорные антенны

Рупорные антенны — области применения

Рукавная антенна

Всенаправленные антенны

Адаптивные антенны

Плазменная антенна

Сверхширокополосная антенна

Антенны георадара

Выбор и покупка лучшей радиолюбительской антенны »Электроника

Как выбрать лучшую антенну для любительской радиостанции, чтобы обеспечить оптимальные характеристики и максимальную гибкость.

Проволочная антенна с концевым питанием

Полуволна с торцевым питанием, антенна EFHW

Проволочный диполь

Примечание об антенне любительского диапазона HF:

Инвертированный V-диполь

Примечание по КВ антенне с перевернутой буквой V:

Двойной ВЧ провод

Примечание по антенне G5RV:

Вертикальная антенна

Примечание по вертикальным антеннам:

Эти антенны превращают все в радиостанцию
