Виды антенн для телевизора: принцип работы, характеристики и обзор популярных моделей

Какие бывают типы телевизионных антенн. Как работают разные виды антенн для ТВ. Какие технические характеристики важны при выборе антенны. Обзор лучших моделей телевизионных антенн.

Основные виды телевизионных антенн

Существует несколько основных типов антенн для приема телевизионного сигнала:

• Комнатные антенны — устанавливаются внутри помещения
• Наружные антенны — монтируются на крыше, стене или балконе здания
• Активные антенны — оснащены усилителем сигнала
• Пассивные антенны — работают без дополнительного усиления
• Направленные антенны — принимают сигнал с определенного направления
• Всеволновые антенны — могут принимать сигналы разных диапазонов

Выбор конкретного типа зависит от условий приема и удаленности от телевышки. Рассмотрим особенности и принцип работы каждого вида более подробно.

Принцип работы телевизионных антенн

Как работает телевизионная антенна? Основной принцип заключается в преобразовании электромагнитных волн в электрический сигнал. Происходит это следующим образом:

1. Телевышка излучает электромагнитные волны с закодированным ТВ-сигналом
2. Антенна улавливает эти волны своими металлическими элементами
3. В элементах антенны наводятся слабые электрические токи
4. Эти токи преобразуются в электрический сигнал
5. Сигнал по кабелю передается в телевизор для дальнейшей обработки

Конструкция антенны определяет, насколько эффективно она может принимать сигнал в конкретных условиях. Рассмотрим особенности основных типов.

Комнатные и наружные антенны: в чем разница?

Комнатные и наружные антенны имеют ряд существенных отличий:

Комнатные антенны:

• Компактные размеры
• Простая установка
• Низкая стоимость
• Подходят для зон уверенного приема
• Ограниченный радиус действия (до 15-20 км от телевышки)

Наружные антенны:

• Крупные габариты
• Сложный монтаж на крыше/стене
• Более высокая цена
• Эффективны в сложных условиях приема
• Большой радиус действия (до 60-80 км и более)

Для уверенного приема в городе обычно достаточно комнатной антенны. В пригороде или сельской местности лучше использовать наружную.

Активные и пассивные антенны: какие лучше?

Активные антенны оснащены усилителем сигнала, пассивные работают без усиления. У каждого типа есть свои плюсы и минусы:

Преимущества активных антенн:

• Усиление слабого сигнала
• Больший радиус действия
• Компенсация потерь в кабеле

Недостатки активных антенн:

• Необходимость подключения к электросети
• Риск перегрузки при сильном сигнале
• Более высокая стоимость

Пассивные антенны проще в эксплуатации и дешевле, но имеют меньшую чувствительность. Выбор зависит от конкретных условий приема.

Направленные и всеволновые антенны: особенности конструкции

Направленные и всеволновые антенны отличаются своей конструкцией:

Направленные антенны:

• Имеют ярко выраженное направление приема
• Состоят из активного вибратора и нескольких директоров
• Обеспечивают высокое усиление в заданном направлении
• Требуют точной настройки на передатчик

Всеволновые антенны:

• Принимают сигнал со всех направлений
• Имеют более сложную конструкцию
• Обеспечивают прием в широком диапазоне частот
• Не требуют точного наведения

Направленные антенны лучше подходят для приема сигнала от одного передатчика, всеволновые — для приема нескольких каналов с разных направлений.

Важные технические характеристики телевизионных антенн

При выборе антенны следует обратить внимание на следующие параметры:

• Коэффициент усиления — показывает, во сколько раз антенна усиливает принимаемый сигнал
• Диапазон частот — определяет, какие каналы может принимать антенна
• Входное сопротивление — должно соответствовать сопротивлению кабеля и входа телевизора
• Ширина диаграммы направленности — угол, в пределах которого антенна эффективно принимает сигнал
• Механическая прочность — способность противостоять ветровым нагрузкам

Чем выше коэффициент усиления и уже диаграмма направленности, тем эффективнее антенна принимает сигнал с определенного направления.

Обзор популярных моделей телевизионных антенн

Рассмотрим несколько популярных моделей антенн для разных условий приема:

1. РЭМО BAS-1108 Альфа

• Тип: комнатная активная
• Усиление: до 30 дБ
• Диапазон: ДМВ/UHF
• Радиус действия: до 25 км

Компактная антенна с хорошим усилением для приема цифрового ТВ в городских условиях.

2. Дельта H111-02

• Тип: наружная пассивная
• Усиление: 8-10 дБ
• Диапазон: ДМВ/UHF
• Радиус действия: до 30-40 км

Классическая конструкция «волновой канал» для уверенного приема в пригороде.

3. РЭМО BAS-1651 Диапазон-UHF

• Тип: наружная активная
• Усиление: 30-35 дБ
• Диапазон: ДМВ/UHF
• Радиус действия: до 60-80 км

Мощная направленная антенна для приема на большом расстоянии от телевышки.

Выбор конкретной модели зависит от условий приема, расстояния до передатчика и других факторов. При затруднениях лучше проконсультироваться со специалистом.

рейтинг 2022 года по версии экспертов

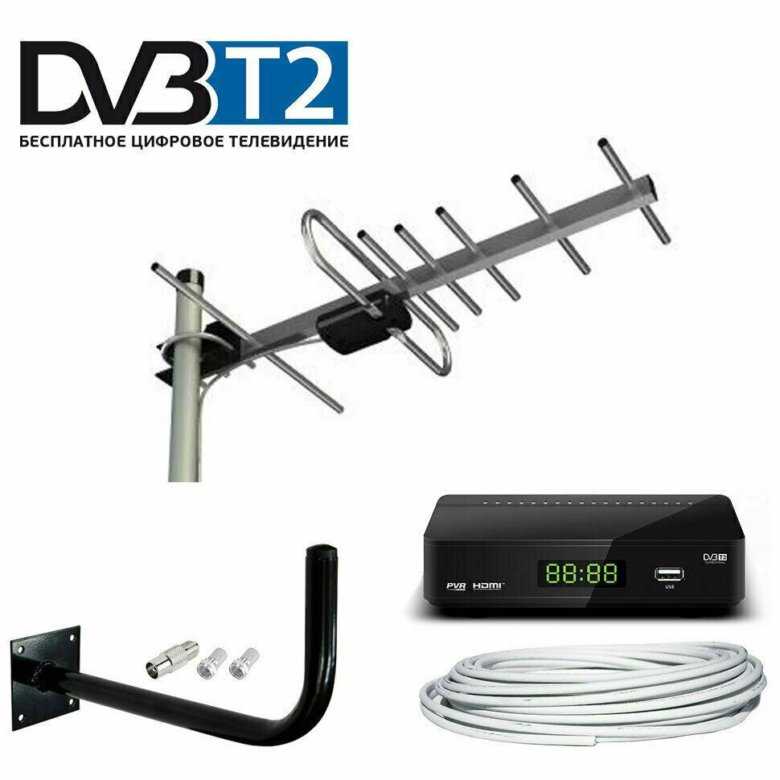

Переход России на массовое цифровое вещание поставил перед владельцами телевизоров немало проблем. Одна из них – это конструкция эфирных телеантенн. Нужна ли специальная цифровая антенна или достаточно обычной, которая раньше использовалась для приема аналогового телевидения?

Какую модель выбрать для приема DVB-T2 в условиях города, дачи или деревни? Представляем вам подборку лучших антенн для цифрового ТВ по состоянию на I квартал 2022 года.

Содержание

• Какая антенна подойдет
• ТОП-10 антенн для цифрового ТВ

Какая антенна подойдет

Чтобы разобраться, какое приемное устройство нужно, необходимо помнить принцип, на котором основано цифровое вещание.

Школьная физика подсказывает: чем короче сигнал, тем меньше и длина волны, необходимая для его передачи. Поэтому все цифровое вещание происходит в дециметровом диапазоне (ДМВ) – это оптимальное соотношение между скоростью передачи и особенностями распространения сигнала. Поэтому для того чтобы принимать цифровое телевидение, необходима антенна, работающая на прием ДМВ-диапазона.

Самое главное при выборе модели – определение нужного форм-фактора. Для городской квартиры не нужна дальнобойная конструкция, а на даче вряд ли выручит комнатная. Поэтому прежде чем продолжить чтение этой статьи, рекомендуем ознакомиться с инструкцией по .

ТОП-10 антенн для цифрового ТВ

Рейтинги типа «Лучшие уличные индивидуальные телеантенны» составлялись неоднократно. Однако они, как правило, заказываются производителями или продавцами соответствующего оборудования и рассчитаны на то, что пользователь, прочитав отзывы, захочет купить конкретную наружную или внутрикомнатную модель.

Если же подходить к особенностям принимающих устройств объективно, изучить более 500 отзывов покупателей и сравнить их с обещаниями производителей, то однозначно лучшими можно назвать всего несколько моделей. Вот они:

Комнатные пассивные

Место#

Название

Оценка эксперта

Дальность

Всеволновая

#10

Selenga 100

до 8 км

Подробнее

#9

Дельта К131

6. 5

/

10

до 12 км

Подробнее

Комнатные активные

Место#

Название

Оценка эксперта

Дальность

Всеволновая

#8

РЭМО BAS-5107-5V Mini Digital

7.4

/

10

до 15 км

Подробнее

#7

Locus L 941.10 КАЙМАН

7.6

/

10

до 20 км

Подробнее

Внешние пассивные

Место#

Название

Оценка эксперта

Дальность

Всеволновая

#6

LUMAX DA2505P

7.8

/

10

до 35 км

Подробнее

#5

Locus Мeридиан-12F

до 65 км

Подробнее

Внешние активные

Место#

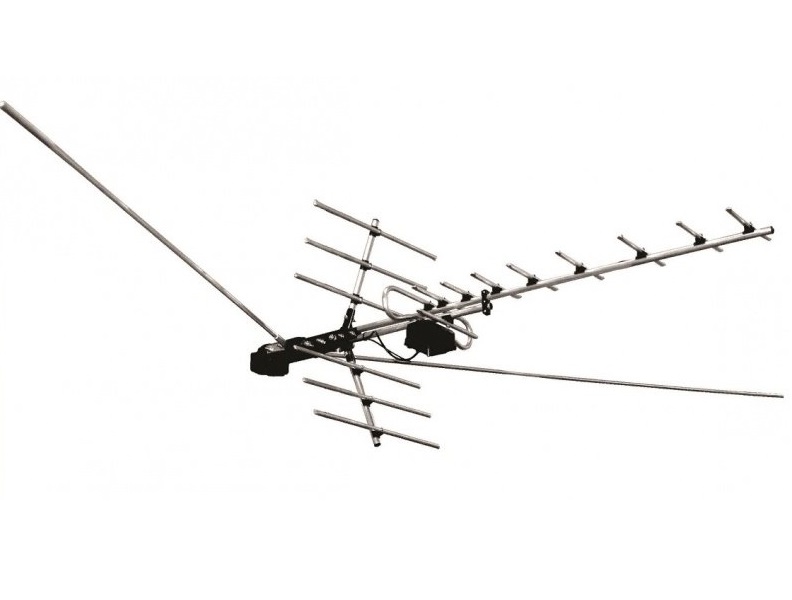

Название

Оценка эксперта

Дальность

Всеволновая

#4

LUMAX DA2501A

до 100 км

Подробнее

#3

Locus Меридиан-07AF Turbo

9.2

/

10

до 80 км

Подробнее

Самые мощные дальнобойные антенны

Место#

Название

Оценка эксперта

Дальность

Всеволновая

#2

Locus Мeридиан-12AF Turbo

9. 5

/

10

до 120 км

Подробнее

#1

Locus Мeридиан-60AF Turbo

9.8

/

10

до 130 км

Подробнее

Предыдущая

АнтеннаВыбор антенного усилителя для телевизора: топ-4 лучших моделей

Следующая

АнтеннаРасчет и изготовление логопериодической антенны для DVB-T2

Виды антенн и технические характеристики

1. Главная
2. Новости
3. Виды антенн и технические характеристики

04.06.2018

Виды антенн

Телевизионные антенны условно делятся по месту установки, типу усиления сигнала, диапазону принимаемых частот.

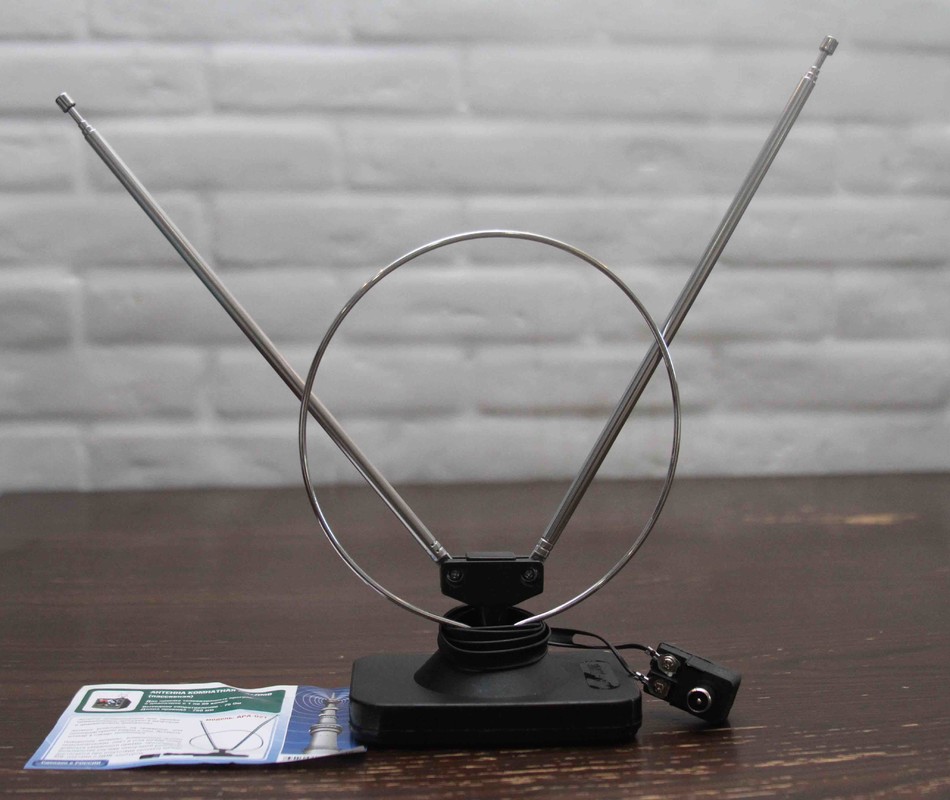

Комнатные антенны устанавливаются внутри помещения. Прием на комнатную антенну возможен только там, где уровень ТВ-сигнала достаточно высокий — такие места называют зонами уверенного приема (в прямой видимости от телебашни). В действительности таких зон не так уж и много. Не очень много шансов получить с помощью комнатной антенны качественную «картинку» в деревне, на даче и других удаленных от башни местах. Конечно, хочется обойтись симпатичной изящной конструкцией, а не лазить по крышам и балконам, но законы физики обойти никак не получится.



Наружные антенны могут применяться в большинстве мест, включая загородные дома и дачи (вне зон прямой видимости телебашни). Подходят для местности с плотной застройкой и сложным ландшафтом. Располагаются на крышах, стенах, балконах зданий. Установка наружной антенны требует существенных усилий и некоторого опыта, но может обеспечить лучшее качество приема!



Коллективные антенны расположены на крыше дома и обеспечивают ТВ-сигналом весь дом. Используются в многоквартирных домах, в том числе в условиях плотной многоэтажной застройки.



Пассивные антенны принимают и усиливают сигнал за счет своей конструкции (геометрии). Они не подключаются к электрической сети и не имеют активных элементов усиления: транзисторов, микросхем или других электронных компонентов. Таким образом, пассивная антенна не вносит собственных помех и шумов (которые неминуемо производятся различными электронными компонентами) в принимаемый сигнал. Подходит для приема ТВ-сигнала на небольшом расстоянии от башни.



Пассивные малогарабитные комнатные антенны — используются для приема сигнала на небольшом расстоянии от передающей башни. Подходят в условиях малоэтажной застройки, на высоте более 10 метров.



Пассивные антенны с высоким коэффициентом усиления подойдут для приема цифрового эфирного телевидения в сельской местности при значительном удалении от башни.







Активные антенны усиливают принимаемый сигнал не только за счет особенностей конструкции, но и с помощью электронного усилителя, которым они оснащены. Усилитель может быть смонтирован внутри корпуса антенны или отдельно от него. Питание осуществляется от бытовой электросети с помощью адаптера (блока питания).



Коэффициент усиления антенны измеряется в децибелах (дБ). Чем выше значение — тем лучше способность антенны усилить ТВ-сигнал. Но не всегда большое усиление приведет к лучшему изображению. Усиление должно соответствовать месту установки антенны и расстоянию до телебашни. Для наилучшего приема выбирайте антенны с усилением не более 30 дБ.



Всеволновые антенны способны одновременно принимать сигналы обоих диапазонов: МВ и ДМВ. Чаще всего телезрители нуждаются именно в таких антеннах, потому как различные телеканалы в России транслируются как в МВ-диапазоне, так и в ДМВ-диапазоне.





Дециметровые антенны подходят для приема только цифрового эфирного телевидения. Принимают дециметровые волны (ДМВ) в диапазоне ультравысоких частот 300-3000 МГц (волны от 1 до 0,1 метра).



Антенна, как и любое электронное устройство, обладает целым рядом параметров и технических характеристик. Часть из них описывается в паспорте изделия, часть — только в технических условиях.







Техническая характеристика, на которую стоит обратить внимание потребителю — это усиление антенны или коэффициент усиления. Измеряется в децибеллах (дБ). Чем выше значение — тем лучше способность антенны усилить ТВ-сигнал. Но не всегда большое усиление приведет к лучшему изображению. Усиление должно соответствовать месту установки антенны!





Сборка обычно подробно описана в паспорте изделия или на упаковке. Внимательно прочтите инструкцию перед началом сборки, а лучше — до покупки! Обратите внимание на рекомендуемое место установки антенны и порядок подключения ее к телевизору для достижения наилучшего качества приема.

Установленную антенну необходимо подключить к телевизору. Это делается с помощью коаксиального кабеля, который у многих антенн имеется в комплекте поставки.

Но если антенна приобретается без кабеля (часто, наружная антенна), либо длины кабеля недостаточно — стоит отнестись со всей серьезностью к вопросу его покупки! Для телевизионных антенн необходимо применять кабель волновым сопротивлением 75 Ом. Эта цифра указывается на самом изделии. Качество кабеля складывается из качества используемых материалов и качества производства. Чем плотнее оплетка кабеля и чем толще центральная жила — тем кабель лучше и, обычно, тем он дороже. Не стоит гнаться за дешевизной, ведь плохой кабель может свести на нет все преимущества хорошей антенны!

Далее следуют примеры некоторых типичных ситуаций, чтобы вам было легче сориентироваться при выборе антенны. Однако в разных местах всегда разные условия приема, которые зависят от множества факторов.

3–10 км от башни

Квартира на верхнем этаже многоэтажки на небольшом расстоянии от телебашни. Используйте антенну без усилителя. Если башня видна из окна, сигнал можно принять даже на комнатную антенну. Если башня не видна из окна, установите наружную антенну на крыше и направьте в сторону башни. Или примените направленную комнатную антенну.





10–30 км от башни

Установите на крыше наружную антенну с усилителем. Если Вы живете на последних этажах высокого дома и окна обращены в сторону башни, будет достаточно установить антенну за окном.





30–50 км от башни

Нужна наружная антенна с усилителем. Направьте ее в сторону ближайшей башни.

типов телевизионных антенн и их преимущества » Electronics Notes

Существует множество различных типов наземных телевизионных антенн или антенн, и выбор одной из них может быть затруднен, поскольку все они имеют свои преимущества и недостатки.

---

Руководства по телевизионным антеннам включают:
Типы телевизионных антенн Покупка телевизионной антенны. Выравнивание и наведение направления телевизионной антенны Приложение для поиска телевизионных передатчиков Измеритель юстировки телевизионной антенны Покупка ТВ антенного усилителя/усилителя Комнатная телевизионная антенна и ее настройка Установка антенны спутникового телевидения Как подключить розетку телевизионной антенны Почему больше не работает телевизионная антенна

Общие руководства по установке антенны
Руководство по установке антенны Мансардная установка Высота антенны

---

Существует огромное количество различных типов антенн или антенн, используемых для приема наземного телевидения и радио. Антенны имеют разные формы и размеры, и многие из них выглядят иначе, чем другие.

Знание различных типов, а также основных характеристик, связанных с ними, может помочь при выборе установки телевизионной антенны.

Базовое представление о различных типах телевизионных антенн (телевизионных антенн), их технических характеристиках, преимуществах и недостатках позволит принять обоснованное решение о том, какой тип лучше выбрать.

Также стоит иметь представление о различных механических и экологических аспектах телевизионных антенн. Поскольку они будут находиться в незащищенных условиях, чтобы обеспечить наилучший прием, они получат полную силу погоды, и со временем это может повлиять на их производительность различными способами.

Хотя телевидение можно принимать со спутников прямого вещания, эта страница посвящена телевизионным антеннам или антеннам, используемым для приема наземного или наземного телевидения.

Технические характеристики базовой телевизионной антенны

При рассмотрении телевизионных антенн или ТВ-антенн важно учитывать несколько характеристик. Большинство спецификаций будут связаны с электричеством, но также стоит учитывать такие аспекты, как механические и экологические проблемы — с точки зрения того, как они будут противостоять силе погоды и других подобных фактов, связанных с окружающей средой, в которой они находятся.

Несмотря на то, что технические характеристики будут даны в технических терминах, зачастую легко получить представление о производительности даже без полного технического понимания.

Проверив спецификации, можно получить хорошее представление о производительности и сбалансировать те факторы, которые могут иметь побочные эффекты и усложнить работу, с теми, которые приносят пользу.

Спецификации варьируются от тех, которые касаются электронных или радиотехнических характеристик, до тех, которые касаются механических аспектов телевизионной антенны.

Некоторые из основных характеристик перечислены ниже:

• Усиление в прямом направлении:   Усиление в прямом направлении — это коэффициент усиления антенны в децибелах по сравнению с эталонной антенной, выраженный в децибелах, дБ. Следует отметить, что децибелы основаны на логарифмах, поэтому 10 дБ — это увеличение усиления в 10 раз, а 20 дБ — увеличение усиления в 100 раз.

  Антенна Яги Уда, показывающая направление максимального излучения

  Эталонная антенна часто представляет собой диполь, когда коэффициент усиления указывается как x дБд, или изотропный источник, когда коэффициент усиления указывается как x дБи. Изотропный источник — это теоретический точечный источник, излучающий одинаково во всех направлениях.

  Коэффициент усиления телевизионной антенны над изотропным источником будет на 2,1 дБ выше, чем коэффициент усиления диполя.

  Полярная диаграмма антенны Yagi

  Уровень усиления должен быть достаточным для обеспечения приема хорошего сигнала. Это может быть трудно оценить, поскольку уровни сигнала будут значительно различаться в зависимости от местоположения, расстояния от передатчика, высоты над землей, наличия каких-либо препятствий на пути и т.п.

  Хотя во многих случаях можно свериться с картами покрытия передатчика, еще один хороший способ оценить, что требуется, — это посмотреть, какие типы антенн используют другие люди. Вполне вероятно, что антенна с аналогичным количеством элементов обеспечит требуемые характеристики.

• Ширина луча:   По мере увеличения усиления ширина луча антенны уменьшается. Это означает, что антенна должна быть более точно направлена ​​в сторону передатчика.

  Антенны с высоким коэффициентом усиления и узким лучом труднее точно сориентировать на передатчик, но они могут обеспечить лучший сигнал для телевизора.

  Измерители юстировки антенны, скорее всего, потребуются для получения улучшенного усиления антенн с большим коэффициентом усиления и узкой шириной луча.

• Частота и пропускная способность:   Антенны могут охватывать только определенный диапазон частот. За пределами этого диапазона производительность падает, а такие аспекты, как усиление, передача мощности и т.п., исчезают. В результате необходимо убедиться, что телевизионная антенна перекрывает требуемый частотный диапазон.

  Имейте в виду, что в некоторых странах и даже в разных регионах страны телевизионные передачи могут осуществляться на совершенно разных частотах. Обычно передачи группируются по частоте, чтобы полоса пропускания антенны могла вместить их все. Но проверьте в Интернете или у местного дилера, нужно ли покупать антенны, соответствующие вашему конкретному региону.

  В некоторых странах могут быть разные коды для разных участков выделенных полос передачи.

  Хотя обычно наземные телепередачи ведутся в диапазоне УВЧ, в некоторых странах также может использоваться УКВ. Для этого потребуются антенны, которые могут работать в обеих частях спектра. Эти антенны, как правило, представляют собой комбинацию двух антенн в одной общей телевизионной антенной решетке.

  Подробнее о . . . . телевизионные антенны для разных областей.




• Размеры:   Во многих случаях важны размеры антенны, особенно в условиях ограниченного пространства. На фотографии они могут выглядеть маленькими, но когда их видят вживую, они могут оказаться больше, чем ожидалось. Перед покупкой проверьте размеры, чтобы убедиться, что они не слишком велики.

• Вес:  В некоторых случаях вес антенны может быть проблемой. Антенны большего размера будут весить больше и требуют более надежного крепления.

• Парусность:   Одним из ключевых параметров любой внешней антенны является парусность — насколько сильный ветер она выдержит. Типы антенн, такие как типы с несколькими штангами, как правило, имеют большую площадь поверхности для ветра и могут быть более восприимчивы к ветру.

  Одним из основных элементов телевизионной антенны или антенны является рефлектор. Поскольку они представляют большую площадь для ветра, многие из этих более крупных отражателей, похоже, страдают, и многие из них были замечены локально с отсутствующей частью отражателя. Хотя во многих установках отсутствие части отражателя может быть незаметным, если отвалится слишком много частей, они не только могут представлять опасность, но и ухудшат их характеристики.

Типы телевизионных антенн

Существует множество различных типов антенн. многие будут работать очень похожим образом, но они могут иметь небольшие различия, чтобы изменить производительность тем или иным образом, или они могут просто выглядеть немного иначе.

Какой бы ни была антенна, необходимо убедиться, что она правильно работает в рассматриваемой ситуации. Необходимо учитывать такие аспекты, как коэффициент усиления, диапазон частот, механические аспекты и т.п.

Типичная направленная антенна, используемая для телевизионного приема

Базовая антенна Yagi или антенна для телевизионных приложений

Базовая антенна Яги названа в честь Хидэцугу Яги, хотя главную роль в ее изобретении сыграл Синтаро Уда. Соответственно антенну правильнее было бы назвать антенной Яги-Уда.

Базовая модель Yagi является популярным выбором для установки многих телевизионных антенн и имеет длинную штангу и ряд элементов, расположенных под прямым углом к ​​штанге: начиная с задней части, находится отражатель. Это часто больше, чем другие элементы, действующие как большая отражающая поверхность, чтобы отражать энергию обратно на следующий элемент, называемый ведомым элементом. Он также служит для уменьшения сигналов в противоположном направлении, которые могут вызывать помехи.

Антенна Яги Уда с указанием типов элементов: отражатель, ведомый элемент и директора

Далее идет активный или ведомый элемент. Он подключен непосредственно к коаксиальному фидеру, и именно здесь сигнал преобразуется из радиосигнала (электромагнитной волны) в электронный сигнал, который передается по фидеру на телевизор.

Перед ведомым элементом находится ряд других элементов, которые называются направляющими. Они действуют, чтобы сконцентрировать ширину луча и дать дополнительное усиление. Их может быть большое количество в зависимости от рассматриваемой антенны. Чем больше директоров, тем выше выигрыш.

Элементы базовой антенны Yagi, как правило, представляют собой прямые провода или куски узкой трубки. Рефлектор может быть прямым проводом, но во многих конструкциях он намного больше. Ведомый элемент — это так называемый диполь-раскладушка — по сути, прямой диполь с концами, соединенными через второй проводник.

Длина элементов имеет ключевое значение для работы — они должны составлять примерно половину длины волны на рабочей частоте. Это означает, что можно получить представление о диапазоне, для которого используется антенна, посмотрев на длину элементов. Те, что с короткими элементами, как на фото, предназначены для УВЧ, а те, что с гораздо более длинными элементами, — для УКВ и так далее.

Телевизионные антенны или антенны типа Х

Базовый формат Yagi может использоваться с большим количеством вариаций для направляющих элементов, а иногда и других элементов в общей телевизионной антенне.

Как следует из названия, эти телевизионные антенны или антенны имеют свои основные элементы, в частности, направляющие, имеющие форму буквы X. Этот формат дает более высокий уровень усиления и поэтому в наши дни имеет тенденцию к более широкому использованию.

Телевизионные антенны с галстуком-бабочкой

На рынке также появилась форма антенны с использованием директоров, очень похожая на галстук-бабочку.

По своей концепции они очень похожи на антенны X TV, и об их характеристиках можно судить по характеристикам усиления, ширины луча и полосы пропускания.

Хотя они довольно широко используются, они немного менее распространены, чем антенны X TV.

Есть несколько других вариаций этой модели с телевизионными антеннами, иногда имеющими направляющие в форме треугольника, а не в форме галстука-бабочки. По сути, все они являются вариациями одного и того же тя, и в основе их работы лежит основная концепция Яги.

Телевизионные антенны Multiboom Yagi

Другой формой антенны, которая может обеспечить очень высокий уровень усиления, является антенна с несколькими штангами.

Как следует из названия, эти антенны имеют один отражатель и ведомый элемент, но несколько штанг с направляющими.

Эти телевизионные антенны имеют более одной штанги, обычно три, наклоненные в несколько разных направлениях.

Телевизионная антенна УВЧ с несколькими стержнями

Многостержневые антенны позволяют антенне обеспечивать значительно более высокий уровень усиления для заданной длины, и в результате они могут быть идеальными для некоторых ситуаций.

Недостатком является то, что они намного тяжелее, для них требуется три стрелы, и в результате вес намного больше, и в результате они требуют гораздо более прочных креплений.

Часто эти телевизионные антенны крепятся к мачте сзади антенны за рефлектором из-за сложности крепления к штангам из-за их углов, хотя для более длинных это необходимо.

Дополнительный вес и заднее крепление означают, что они могут иметь тенденцию падать и быть направлены вниз после того, как погода, ветер, а также сидящие на них птицы возьмут свое. При рассмотрении одной из этих антенн первоначальные общие характеристики и усиление могут быть хорошими, но со временем их характеристики могут ухудшиться больше, чем у других, если механические устройства начнут выходить из строя.

Логопериодическая антенна

Логопериодическая антенна может немного напоминать Yagi, но на самом деле она сильно отличается по конструкции и работе.

Логопериодическая антенна имеет меньший коэффициент усиления, чем антенна Yagi, для того же количества элементов, но она способна работать в гораздо более широкой полосе пропускания — часто с соотношением 3:1 или 4:1, что делает ее идеальной для ситуаций, когда телевизионные передачи широко разнесены по частоте.

В отличие от антенны Яги, которая представляет собой ведомый элемент, отражатель и серию директоров, логопериодическая антенна состоит из ряда элементов, которые действуют как диполи. Поскольку элементы больше сзади и меньше спереди, они резонируют на разных частотах, причем более крупные элементы находятся сзади, для любой заданной «активной области» на антенне они будут действовать как отражатель, а меньшие в передней части активной области будут иметь тенденцию действовать как директор.

Логопериодическая антенна, используемая для телевизионного приема

Ввиду свойств логопериодической антенны, они, как правило, используются в ситуациях, когда есть относительно хороший сигнал, но телевизионные станции работают на частотах, которые могут быть далеко разнесены.

Другие соображения

Помимо самой антенны, при выборе телевизионной антенны необходимо учитывать и другие факторы. Такие аспекты, как крепление и фидер, очень важны.

• Фидер:   Фидер или коаксиальный кабель является очень важным элементом общей телевизионной антенны. Бесполезно устанавливать прекрасную антенну, только иметь коаксиальный фидер с большими потерями, который ослабит сигнал до того, как он попадет на телевизор. Всегда выбирайте лучшее в разумных пределах.

  Также очень важно следить за тем, чтобы в коаксиальный кабель не попадала влага. Если это произойдет, то это очень быстро ухудшит производительность, значительно увеличив потери. Всегда лучше запечатать внешний конец кабеля, так как погода имеет привычку находить свой путь во всем.

• Способы крепления и крепления:   Важно, чтобы антенна была надежно закреплена. Существует большое разнообразие систем крепления, доступных практически для любой мыслимой ситуации, от монтажа на боковых стенах домов до крепления дымохода и почти всего остального.

  Очень важно, чтобы телевизионная антенна была надежно закреплена с использованием правильных и качественных креплений. Поскольку телевизионная антенна, вероятно, будет находиться на месте в течение многих лет, необходимо, чтобы она не упала с риском для общей безопасности даже после многих лет использования.

Что такое антенна цифрового телевидения

На самом деле антенны для цифрового телевидения не существует. Что касается антенны, нет никакой разницы между приемом цифрового или аналогового сигнала.

Единственная проблема с приемом цифрового телевизионного сигнала в отличие от аналогового заключается в том, что сигнал может быть на разных частотах. Именно здесь может быть важна «антенна цифрового телевидения».

При широком распространении телевизионных передач в некоторых районах земного шара важно убедиться, что антенна может охватывать нужный диапазон частот.

Хотя антенны для цифрового телевидения как таковой не существует, важно убедиться, что телевизионная антенна может перекрывать частоты для передачи цифрового телевидения.

Существует множество различных типов антенн для телевизионного приема. Хотя многие люди в настоящее время выбирают доставку своего телевизионного контента через Интернет/широкополосную связь, использование наземной (и спутниковой) доставки по-прежнему очень широко распространено. Выбор хорошей антенны для общей установки телевизионной антенны не всегда прост, особенно при наличии массива различных типов. К счастью, спецификации не особенно сложны, и местный специалист по установке телевизионной антенны или телевизионной антенны сможет посоветовать, что подходит для общей местности и конкретной ситуации.

Другие темы об антеннах и распространении:
ЭМ волны Распространение радио Ионосферное распространение Грунтовая волна Разброс метеоров Тропосферное распространение Основы антенны Кубический четырехугольник Диполь Отключить Ферритовый стержень Логопериодическая антенна Антенна с параболическим отражателем Антенны с фазированной решеткой Вертикальные антенны Яги Заземление антенны телевизионные антенны Коаксиальный кабель Волновод КСВ Антенные балуны MIMO
    Вернитесь в меню «Антенны и распространение». . .

Лучшие варианты телевизионных антенн для улучшения приема

Мы можем получать доход от продуктов, доступных на этой странице, и участвовать в партнерских программах.

Фото: amazon.com

Вещательные телеканалы, такие как местные филиалы ABC, CBS, FOX и NBC, общественные телеканалы и многие другие, должны были быть бесплатными. С телевизионной антенной вы можете получить до 20 каналов — а возможно, и больше — бесплатного приема телепрограмм в эфире. Это может быть хорошим дополнением к потоковым сервисам или заменой подписки на кабельное или спутниковое телевидение. Современные цифровые эфирные сигналы обеспечивают качество экрана не хуже или даже лучше, чем кабельное или спутниковое, и включают в себя множество каналов, которые транслируются в формате высокой четкости. Чтобы их получить, вам понадобится антенна.

Однако антенна не является универсальным продуктом. Читайте дальше, чтобы узнать, на что обращать внимание при выборе лучшей телевизионной антенны.

1. BEST OVERALL: GE Ultra Edge Indoor TV Antenna
2. RUNNER UP: 1 BY ONE Indoor TV Antenna
3. BEST AMPLIFIED: GE Amplified HD TV Antenna
4. BEST FOR RURAL AREAS: RCA TV Антенна
5. ТАКЖЕ УЧИТЫВАЙТЕ: Наружная телевизионная антенна GE Pro
6. ТАКЖЕ ОБРАЩАЙТЕСЬ: Антенны Прямая четырехэлементная телевизионная антенна Bowtie

Фото: amazon.com

Типы телевизионных антенн

телевизора, вам понадобится подходящая антенна для вашей конкретной установки. Читайте дальше, чтобы узнать больше о некоторых из наиболее распространенных вариантов и о том, какой тип телевизионной антенны может быть наиболее подходящим для вас.

Диполь

Дипольные антенны, иногда называемые «кроличьими ушами», являются одним из наиболее распространенных типов комнатных телевизионных антенн. Два антенных «полюса» работают вместе для приема широковещательного сигнала. Хотя они часто выглядят как кроличьи уши, где оба полюса торчат из телевизора, это не всегда так. Конфигурация позволяет им быть направленными в направлении, откуда транслируется сигнал, поэтому они принимают сигнал на плоскости, что делает его более сильным и четким, чем в случае с монополем. Этот тип антенны наиболее эффективно принимает каналы очень высокой частоты или УКВ (каналы 2-13).

Рамочная

Рамочная антенна — еще одна популярная комнатная телевизионная антенна. Рамочная антенна представляет собой модификацию диполя, в которой два полюса загнуты назад, чтобы встретиться друг с другом. Рамочная антенна часто имеет форму круга, но может также образовывать квадрат или даже ряд кругов или квадратов. Рамочные антенны особенно хороши для приема каналов сверхвысокой частоты или УВЧ (каналов выше 13). Плоские прямоугольные внутренние антенны, которые стали довольно распространенными с тех пор, как вещательные компании перешли с аналоговых сигналов на цифровые, изготавливаются с металлической рамочной антенной, встроенной в проводящий пластик.

Yagi

Антенны Yagi хорошо принимают каналы VHF и UHF. Антенна Yagi — это наружная направленная антенна, которая концентрирует прием сигнала в одном направлении за счет всех остальных. Они известны высоким коэффициентом усиления, что означает, что они способны принимать слабые сигналы намного лучше, чем другие типы антенн. Антенна Yagi может быть хорошим вариантом, если вы живете в сельской местности, где требуется максимальное усиление для приема слабого сигнала.

Логопериодическая (LP)

Логопериодическая (LP) антенна или логопериодическая дипольная решетка (LPDA) представляет собой многоэлементную чердачную или наружную направленную антенну, предназначенную для работы в широком диапазоне частот. Он работает как ряд связанных антенн Yagi, каждая из которых настроена на разные частоты. Разница в том, что Yagi имеет один ведомый элемент, тогда как LP имеет несколько ведомых элементов. В то время как Yagi обеспечивает большее усиление для одной частоты, LP более эффективно обрабатывает диапазон частот. Антенны LP — хороший выбор для пригородных и сельских районов, где сигнал слабый.

Рефлекторная решетка

Рефлекторная решетчатая антенна — это тип чердачной или наружной антенны, в которой используются отражатели сигналов для фокусировки направленного приема и блокирования сигналов, поступающих с других направлений. Антенна направлена ​​в сторону желаемой радиовышки. Когда сигнал достигает отражающей решетки, он отражается обратно к дипольному элементу, увеличивая усиление. В то же время сигналы, которые приходят с других направлений, отражаются от элемента. Отражающая матрица может помочь устранить шум в местах с интенсивным сигнальным трафиком.

На что обратить внимание при выборе лучшей телевизионной антенны

При выборе лучшей телевизионной антенны необходимо учитывать расстояние, направление, частоты и препятствия между вашим домом и ближайшей радиовышкой. Вы также захотите узнать больше о сигналах местного телевещания и доступных каналах.

Местоположение

Прежде чем выбрать антенну, узнайте, откуда вещают местные станции. В AntennaWeb есть полезный инструмент поиска, который позволяет вам найти местные радиовышки по вашему почтовому индексу.

Сила сигнала соответствует расстоянию от телевышки. Если вы находитесь рядом с вышкой, в пределах 20 миль, небольшая комнатная антенна будет работать нормально. Если вы находитесь дальше, до 35 миль, выберите более мощную наружную всенаправленную антенну. В сельской местности, где сигнал слабый, лучше всего подойдет направленная антенна.

Направленные и всенаправленные

Направленные антенны принимают сигналы только в том направлении, в котором они направлены. Всенаправленные антенны принимают сигналы со всех направлений. В пригородных и сельских районах или там, где сигнал слабый, выберите направленную антенну, которая усилит слабый сигнал. В районах, где поблизости есть несколько вышек, расположенных в разных направлениях, рассмотрите возможность использования всенаправленной антенны.

Доступные каналы

Узнайте, какие каналы транслируются в эфире в вашем регионе. Обратите внимание, какие частоты они используют, и местонахождение радиовещательной вышки. УКВ-сигналы, как правило, легче всего принимать, если радиовещательная вышка находится в пределах 35 миль или около того от вашей телевизионной антенны. Сигналы УВЧ прерываются холмистой местностью, большими зданиями и другими препятствиями. Вы можете обойти эти препятствия, разместив антенну на чердаке, на крыше или в другом открытом месте на возвышении.

VHF и UHF

Каждой телевизионной станции назначается частота, на которой она может транслировать свои программы OTA. Частота будет происходить в диапазоне VHF или UHF. Каналы со 2 по 6 считаются низкими УКВ частотами. Каналы с 7 по 13 — высокие УКВ. Каналы с 14 по 69 — УВЧ.

Низкочастотные ОВЧ-сигналы имеют относительно большую длину волны, в то время как высокочастотные УВЧ-сигналы намного короче. Более длинные волны УКВ-каналов меньше подвержены помехам из-за препятствий. Они могут наклоняться над горами и холмами и огибать их. Более короткие длины волн каналов УВЧ больше зависят от прямой видимости между передатчиком и телевизионной антенной. Они подвержены разрушению горами, зданиями и даже густой листвой.

Для приема этих сигналов используются различные типы антенн. Дипольные антенны улавливают сигналы ОВЧ, а рамочные антенны улавливают сигналы УВЧ. Многие антенны сконструированы с использованием нескольких технологий для приема частот как ОВЧ, так и УВЧ. Наружные антенны способны принимать как УКВ, так и УВЧ сигналы.

Сила сигнала

В радиусе 20 миль от радиовышки большинство внутренних всенаправленных антенн обеспечивают хороший прием. Чем дальше вы находитесь от телевышки, тем слабее становится сигнал. Здесь вы можете воспользоваться наружной или усиленной антенной. Наружные антенны используют различные технологии, такие как направленный прием и отражающие решетки, для улучшения усиления сигнала и максимально эффективного использования слабого сигнала.

Усилитель

Антенный усилитель — это электронное устройство, которое либо включено в схему антенны, либо может быть добавлено к антенне для улучшения ее характеристик. Он усиливает сигнал, поступающий с радиовышки, улучшая слабый сигнал. Усилители помогают уменьшить потери сигнала, если антенна подключена к нескольким телевизорам или если кабель от антенны к телевизору слишком длинный.

Важно знать, что антенные усилители не фильтруют шум; все, что принимает антенна, усиливается. В некоторых случаях антенны с усилителем могут работать лучше при выключенном усилителе.

Необходимые кабели

Телевизионные антенны подключаются коаксиальным кабелем. Если ваш телевизор был выпущен после 2006 года, он, скорее всего, имеет встроенный цифровой тюнер. В этом случае просто подключите коаксиальный кабель от антенны к входному порту антенны на задней панели телевизора.

В старых телевизорах, а также в некоторых более новых нет цифровых тюнеров, поэтому сигнал антенны должен «транслироваться» внешним цифровым тюнером (продается отдельно). Используйте коаксиальный кабель для подключения антенны к входному порту антенны на тюнере, затем соедините порт «выход к ТВ» на тюнере с портом «входной антенны» на телевизоре вторым коаксиальным кабелем.

Установка

Установка зависит от типа выбранной антенны. Комнатные антенны могут просто располагаться рядом или прикрепляться к телевизору, либо они могут крепиться к стене или ближайшему окну с помощью клея. Подключите их к телевизору, и они готовы к работе. Антенны дальнего действия должны быть собраны и установлены на чердаке, на крыше дома или на столбе снаружи. Затем коаксиальный кабель будет проложен от антенны в дом, где находится телевизор.

Наш лучший выбор

Если вы готовы воспользоваться преимуществами бесплатного программирования OTA, вам понадобится хорошая антенна. Этот список лучших телевизионных антенн основан на приведенных выше соображениях о покупках и их способности улучшать прием цифровых широковещательных сигналов OTA.

Фото: amazon.com

SEE IT

По-настоящему универсальная ТВ-антенна от GE для использования внутри помещений обеспечивает превосходный прием сигналов ОВЧ и УВЧ, способна принимать несжатый сигнал 1080p и поддерживает формат 4K UltraHD. Он работает со всеми марками HDTV и конвертеров. Мощная рамочная антенна в корпусе принимает сигналы с любого направления на расстоянии до 40 миль. Благодаря элегантному современному внешнему виду вы можете отображать как черную, так и белую сторону, чтобы идеально сочетаться с домашним декором. Его можно использовать как горизонтально, положив на плоскую поверхность, так и вертикально, прикрепив к стене или окну с помощью прилагаемых клейких полосок.

Фото: amazon.com

ПОСМОТРЕТЬ

Еще одна комнатная ТВ-антенна 1 BY ONE отличается легкой плоской конструкцией, которая удобно крепится к окну или стене, а также может использоваться в горизонтальном положении. Он поставляется со встроенным антенным усилителем для увеличения мощности сигнала, что обеспечивает прием в колоссальном диапазоне 180 миль. Усилитель работает независимо от антенны и может быть включен или выключен по мере необходимости для достижения наилучших характеристик. Устройство питается от USB-подключения к телевизору или от настенного USB-адаптера. В комплект входят антенна, коаксиальный кабель длиной 17 футов, антенный усилитель и адаптер питания.

Фото: amazon.com

ПОСМОТРЕТЬ

Телевизионная антенна высокой четкости с усилителем GE способна принимать сигналы Full HD 1080p с вышек вещания на расстоянии до 55 миль. Обновленная технология усиливает сигнал на антенне, фильтруя электронные помехи, блокирует помехи сотовой связи 4G/5G LTE и уменьшает количество пропаданий. Установите его в любом месте дома. Это устройство может похвастаться превосходным приемом как сигналов VHF, так и UHF. Элегантный новый дизайн можно монтировать на приставке, на стене или использовать в качестве настольного устройства.

Фото: amazon.com

ПОСМОТРЕТЬ

Эта антенна RCA совместима с 4K, 8K и 1080 HDTV для обеспечения высочайшего качества изображения и звука, включая станции VHF и UHF. Он имеет большую дальность приема до 70 миль и более, что делает его отличным выбором для удаленных мест. Он предназначен для работы в суровых условиях на открытом воздухе, но также может быть установлен на чердаке. Он поставляется в предварительно собранном виде с легко защелкивающимся складным рефлектором УВЧ и защелкивающимися элементами. В комплект также входят мачта, стопорный зажим мачты, крепежные детали и согласующий трансформатор на 75 Ом. Коаксиальный кабель продается отдельно. Используйте бесплатное приложение RCA Signal Finder в качестве цифрового компаса, чтобы найти каналы с самым высоким разрешением для идеальной настройки антенны.

Фото: amazon.com

SEE IT

Используя направленный прием с массивом отражателей сигнала для усиления сигнала на большом расстоянии и блокирования конкурирующего шума, наружная ТВ-антенна GE Pro способна принимать вещательные сигналы от до 70 км. Он принимает сигналы VHF и UHF, включая несжатые 1080p HD. В комплект входят регулируемый монтажный кронштейн, мачта и крепеж с инструкциями по сборке для удобной установки на чердаке, на крыше или на столбе в ландшафте.

Фото: amazon.com

ПОСМОТРЕТЬ

Если вы живете в густолиственном районе, обратите внимание на эту антенну-бабочку от Antennas Direct. Он использует запатентованную технологию для приема телевизионных сигналов на расстоянии до 60 миль от вещательных вышек и, при установке на чердаке или на открытом воздухе, может устранить помехи или уменьшить сигнал, вызванный препятствиями. Разнонаправленные элементы принимают сигналы с большой площади. Рефлектор фокусирует мощность антенны для увеличения дальности действия и защиты от помех. Всепогодное крепление и инструкции входят в комплект антенны, но крепление и кабель продаются отдельно.

Преимущества владения телевизионной антенной

Телевизионная антенна — это отличный способ получать бесплатные эфирные телевизионные программы. Инвестиции в недорогое устройство могут сэкономить сотни долларов и более в год на стоимости кабельного, спутникового и потокового вещания. Но важно провести исследование, чтобы убедиться, что вы получаете правильную антенну.

Телевизионные антенны принимают спектр электромагнитных радиоволн от радиовещательных вышек, обычно находящихся на расстоянии 35 миль. Сигналы наиболее эффективно передаются в пределах прямой видимости, когда препятствия, такие как горы, большие здания и даже густая листва, истощают или блокируют сигнал. Зрителям, находящимся дальше, и тем, кто не находится в пределах прямой видимости телебашни, для приема этих сигналов требуется более мощное оборудование. Изучив местоположение и частоты вашего местного вещания, вы получите информацию, необходимую для выбора лучшей антенны для вашего телевизора.

• Телевизионная антенна позволит вам смотреть бесплатные эфирные телевизионные программы.
• Правильный выбор телевизионной антенны обеспечит наилучшее качество изображения при максимальном количестве доступных станций.
• Телевизионная антенна дает вам доступ к локальным и сетевым программам, недоступным в потоковых сервисах.

Часто задаваемые вопросы о телевизионных антеннах

Остались вопросы без ответа? Продолжайте читать, чтобы получить дополнительные советы и информацию о телевизионных антеннах.

В. Чем наружные антенны лучше внутренних?

Комнатные антенны недороги, их легко настроить, и они лучше всего подходят для районов с сильным сигналом вещания, обычно в пределах 20 или 30 миль от вещательной вышки. Наружные антенны значительно дороже, сложнее в установке и достаточно мощны, чтобы улавливать слабые сигналы в местах, удаленных от источника вещания.

В. Какая комнатная антенна имеет самый большой радиус действия?

Хотя продавцы антенн заявляют, что их антенны улавливают сигналы на расстоянии 200 миль или дальше, правда не столь захватывающая. Поскольку сигналы телевизионного вещания требуют приема в пределах прямой видимости, максимальная дальность действия антенны составляет около 70 миль. После этого кривизна земли блокирует сигнал.

В. Нужна ли смарт-ТВ антенна для местных каналов?

Smart TV, как и другие телевизоры, принимает сигнал по воздуху. В непосредственной близости от вещательной вышки он может принимать сигнал ОТА без внешней антенны, но в подавляющем большинстве случаев качество приема и количество каналов будут значительно улучшены с добавлением антенны.

В. Как настроить телевизионную антенну?

Зависит от типа и модели. Всенаправленные антенны не нужно наводить, хотя их может потребоваться установить на вертикальной поверхности, такой как стена или окно. Направленные антенны должны быть направлены в сторону радиовышки. Используйте такой инструмент, как на AntennaWeb, чтобы узнать, в каком направлении это происходит.

В. Как усилить сигнал антенны?

Вы можете сделать несколько вещей, чтобы улучшить свой сигнал. Убедитесь, что ваша телевизионная антенна направлена ​​на вышку, даже если она всенаправленная. Добавьте более длинный коаксиальный кабель RG6, чтобы достичь более удобного окна. Если он поставляется с кабелем RG59, замените его на RG6. Поэкспериментируйте, переместив его на более высокое место, или снаружи, или расположив его горизонтально, а не вертикально. Если антенна шла с усилителем, попробуйте отключить его. Регулярно выполняйте повторное сканирование, чтобы убедиться, что оно актуально.
