Виды диодов: устройство, принцип работы и применение полупроводниковых приборов

Что такое диод и как он работает. Каковы основные виды диодов. Для чего используются различные типы диодов. Как выбрать подходящий диод для конкретного применения. Какие параметры диодов наиболее важны.

Содержание

Устройство и принцип действия полупроводникового диода

Диод — это полупроводниковый прибор с двумя электродами: анодом и катодом. Между ними находится p-n переход, обладающий односторонней проводимостью. Основные элементы диода:

  • Область p-типа (анод) с дырочной проводимостью
  • Область n-типа (катод) с электронной проводимостью
  • p-n переход на границе областей
  • Металлические контакты для подключения к внешней цепи

Принцип работы диода основан на свойствах p-n перехода пропускать ток преимущественно в одном направлении. При прямом включении (плюс к аноду, минус к катоду) сопротивление p-n перехода мало и через диод протекает значительный прямой ток. При обратном включении сопротивление p-n перехода велико и протекает лишь небольшой обратный ток.

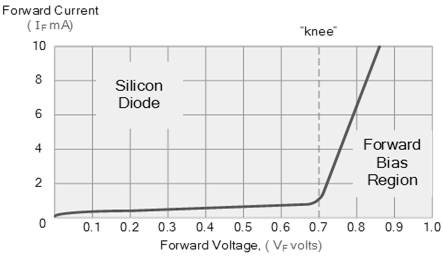

Вольт-амперная характеристика и основные параметры диодов

Важнейшей характеристикой диода является его вольт-амперная характеристика (ВАХ), показывающая зависимость тока через диод от приложенного напряжения. ВАХ имеет две ветви:

  • Прямая ветвь — показывает быстрый рост прямого тока при увеличении прямого напряжения
  • Обратная ветвь — характеризует медленный рост обратного тока при увеличении обратного напряжения

Основные параметры диодов:

  • Максимально допустимый прямой ток
  • Максимально допустимое обратное напряжение
  • Прямое падение напряжения при заданном токе
  • Обратный ток при заданном напряжении
  • Емкость p-n перехода
  • Время восстановления обратного сопротивления

Классификация и основные виды полупроводниковых диодов

Существует множество типов диодов, различающихся конструкцией и назначением:

  1. Выпрямительные диоды — для преобразования переменного тока в постоянный
  2. Стабилитроны — для стабилизации напряжения
  3. Светодиоды — для преобразования электрической энергии в световую
  4. Фотодиоды — для преобразования световой энергии в электрическую
  5. Варикапы — диоды с управляемой емкостью
  6. Туннельные диоды — для усиления и генерации СВЧ колебаний
  7. Лавинные диоды — для генерации импульсов наносекундной длительности

Применение выпрямительных диодов в источниках питания

Выпрямительные диоды широко используются в источниках питания для преобразования переменного тока в постоянный. Рассмотрим основные схемы выпрямителей:


  • Однополупериодный выпрямитель — простейшая схема на одном диоде
  • Двухполупериодный выпрямитель со средней точкой — использует оба полупериода переменного напряжения
  • Мостовая схема выпрямления — наиболее эффективная схема на 4 диодах

Для сглаживания пульсаций выпрямленного напряжения применяются фильтры на основе конденсаторов и дросселей. Эффективность выпрямления оценивается коэффициентом пульсаций.

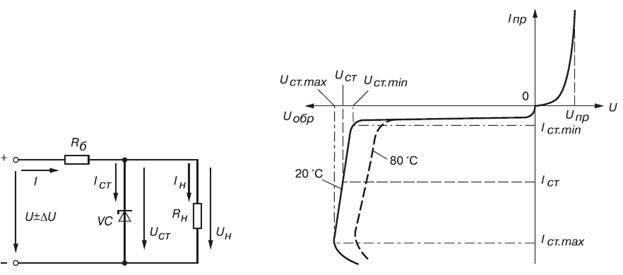

Стабилитроны и их применение для стабилизации напряжения

Стабилитрон (диод Зенера) — это полупроводниковый диод, напряжение на котором в области электрического пробоя слабо зависит от тока. Основные характеристики стабилитронов:

  • Напряжение стабилизации
  • Минимальный и максимальный ток стабилизации
  • Дифференциальное сопротивление
  • Температурный коэффициент напряжения

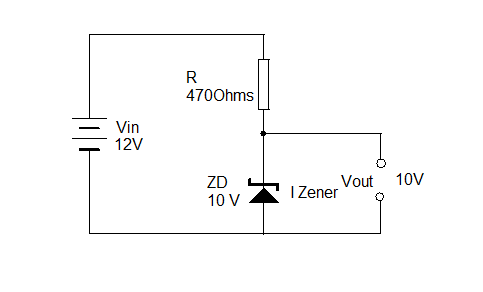

Стабилитроны применяются в параметрических стабилизаторах напряжения, в качестве источников опорного напряжения, для защиты от перенапряжений. Они позволяют получить стабильное напряжение при изменении входного напряжения или тока нагрузки.


Светодиоды: принцип работы и основные характеристики

Светодиод — это полупроводниковый прибор, излучающий свет при протекании через него электрического тока. Принцип работы основан на явлении электролюминесценции. Основные характеристики светодиодов:

  • Цвет свечения (длина волны излучения)
  • Яркость свечения
  • Прямое падение напряжения
  • Максимальный допустимый прямой ток
  • Угол излучения
  • Срок службы

Светодиоды широко применяются для индикации, подсветки, в дисплеях, светильниках. По сравнению с традиционными источниками света они обладают высокой энергоэффективностью и долговечностью.

Фотодиоды и их использование в оптоэлектронике

Фотодиод — это полупроводниковый диод, обратный ток которого зависит от интенсивности падающего на него света. Принцип работы основан на внутреннем фотоэффекте. Основные параметры фотодиодов:

  • Спектральная характеристика
  • Чувствительность
  • Темновой ток
  • Быстродействие
  • Емкость p-n перехода

Фотодиоды применяются для преобразования световых сигналов в электрические в системах передачи информации по оптическому волокну, в фотометрии, системах автоматики и контроля. Они обладают высокой чувствительностью и быстродействием.


Варикапы и их применение в системах автоматической подстройки частоты

Варикап (варактор) — это полупроводниковый диод, емкость которого зависит от приложенного обратного напряжения. Принцип работы основан на изменении ширины обедненного слоя p-n перехода при изменении напряжения. Основные характеристики варикапов:

  • Емкость при заданном обратном напряжении
  • Коэффициент перекрытия по емкости
  • Добротность
  • Температурный коэффициент емкости

Варикапы широко применяются в системах автоматической подстройки частоты, в качестве элементов с электрически управляемой емкостью в резонансных контурах, фильтрах, генераторах. Они позволяют создавать схемы с электронной перестройкой частоты без использования механических элементов.


ДИОДЫ И ИХ ПРИМЕНЕНИЕ

Продолжаем изучать полупроводниковые приборы — диоды, это одни из основных элементов в радиоэлектронике. А в этой статье вы можете прочитать про транзисторы:http://www.radioingener.ru/tranzistory/

Устройство и принцип действия диода (полупроводника)

Сегодня в «семейство» диодов входит не один десяток полупроводниковых приборов, носящих название «диод». Здесь речь пойдет лишь о некоторых приборах, с которыми вам в первую очередь придется иметь дело. Схематично диод можно представить, как две пластинки полупроводника, одна из которых обладает электропроводностью типа р, а другая — n типа. На (рис. 1, а) дырки, преобладающие в пластинке типа р, условно изображены кружками, а электроны, преобладающие в пластинке типа n — черными шариками таких же размеров.

Эти две области — два электрода диода: анод и катод. Анодом, т.е. положительным электродом, является область типа р, а катодом, т.е. отрицательным электродом,- область типа n.

На внешние поверхности пластин нанесены контактные металлические слои, к которым припаяны проволочные выводы электродов диода. Такой полупроводниковый прибор может находиться в одном из двух состояний: открытом, когда он хорошо проводит ток, и закрытом, когда он плохо проводит ток. Если к его электродам подключить источник постоянного тока, например, гальванический элемент, но так, чтобы его положительный полюс был соединен с анодом диода, т.е. с областью типа р, а отрицательный — с катодом, т.е. с областью типа, n (рис. 1, б), то диод окажется в открытом состоянии и в образовавшейся цепи потечет ток, значение которого зависит от приложенного к нему напряжения и свойств диода. При такой полярности подключения батареи электроны в области типа n перемещаются от минуса к плюсу, т. е. в сторону области типа р, а дырки в области типа р движутся навстречу электронам — от плюса к минусу. Встречаясь на границе областей, называемой

электронно — дырочным переходом или, короче, р — n переходом, электроны как бы «впрыгивают» в дырки, в результате и те, и другие при встрече прекращают свое существование. Металлический контакт, соединенный с отрицательным полюсом элемента, может отдать области типа n практически неограниченное количество электронов, пополняя недостаток электронов в этой области, а контакт, соединенный с положительным полюсом элемента, может принять из области типа р такое же количество электронов, что равнозначно введению в него соответствующего количества дырок.

Схематическое устройство и работа полупроводникового диода

Рис. 1 Схематическое устройство и работа полупроводникового диода.

В этом случае сопротивление р — n перехода мало, вследствие чего через диод течет ток, называемый прямым током. Чем больше площадь р — n перехода и напряжение источника питания, тем больше этот прямой ток. Если полюсы элемента поменять местами, как это показано на (рис. 1, в), диод окажется в закрытом состоянии. В этом случае электрические заряды на диоде поведут себя иначе. Теперь, удаляясь от р — n перехода, электроны в области типа n будут перемещаться к положительному, а дырки в области типа р — к отрицательному контактам диода. В результате граница областей с различными типами электропроводности как бы расширится, образуя зону, обедненную электронами и дырками (на рис. 1, (в) она заштрихована и, следовательно, оказывающую току очень большое сопротивление.

Однако в этой зоне небольшой обмен носителями тока между областями диода все же будет происходить. Поэтому через диод пойдет ток, но во много раз меньший, чем прямой. Этот ток называют обратным током диода.

Рабочие характеристики диода.

На графиках, характеризующих работу диода, прямой ток обозначают Iпр., а обратный Iобр. А если диод включить в цепь с переменным током? Он будет открываться при положительных полупериодах на аноде, свободно пропуская ток одного направления — прямой ток Iпр., и закрываться при отрицательных полупериодах на аноде, почти не пропуская ток противоположного направления — обратный ток Iобр. — Эти свойства диодов и используют в выпрямителях для преобразования переменного тока в постоянный.

Напряжение, при котором диод открывается и через него идет прямой ток, называют прямым (пишут Uпp.) или пропускным, а напряжение обратной полярности, при котором диод закрывается и через него идет обратный ток, называют

обратным (пишут Uобр.) или непропускным.

При прямом напряжении сопротивление диода хорошего качества не превышает нескольких десятков ом, при обратном же напряжении его сопротивление достигнет десятков, сотен килоом и даже мегаом. В этом нетрудно убедиться, если обратное сопротивление диода измерить омметром. Внутреннее сопротивление открытого диода — величина непостоянная и зависит от прямого напряжения, приложенного к диоду: чем больше это напряжение, тем больше прямой ток через диод, тем меньше его пропускное сопротивление. Судить о сопротивлении диода можно по падению напряжения на нем и току через него. Так, например, если через диод идет прямой ток Iпр. = 100 мА (0,1 А) и при этом на нем падает напряжение 1В, то (по закону Ома) прямое сопротивление диода будет: R = 1 / 0,1 = 10 Ом. В закрытом состоянии на диоде падает почти все прикладываемое к нему напряжение, обратный ток через него чрезвычайно мал, а сопротивление, следовательно, велико.

Вольт-амперная характеристика (ВАХ)

Зависимость тока через диод от значения и полярности приложенного к нему напряжения изображают в виде кривой, называемой вольт — амперной характеристикой диода (ВАХ).

Такую характеристику вы видите на (рис. 2). Здесь по вертикальной оси вверх отложены значения прямого тока Iпр., а внизу — обратного тока Iобр. По горизонтальной оси вправо обозначены значения прямого напряжения Uпp., влево — обратного напряжения. На такой вольт — амперной характеристике различают прямую ветвь (в правой верхней части), соответствующую прямому току через диод, и обратную ветвь вольт — амперной характеристики, соответствующую обратному току. Из нее видно, что ток Iпр. диода в сотни раз больше тока Iобр. Так, например, уже при прямом напряжении Uпp. = 0,5 В ток Iпр. равен 50 мА (точка (а) на характеристике), при Uпp. = 1 В он возрастает до 150 мА (точка (б) на характеристике), а при обратном напряжении Uобр. = 100 В обратный ток Iобр. не превышает 0,5 мА (500 мкА). Подсчитайте, во сколько раз при одном и том же прямом и обратном напряжении прямой ток больше обратного.

Вольт - амперная характеристика полупроводникового диода (ВАХ)

Рис. 2 Вольт — амперная характеристика полупроводникового диода.

Схематическое устройство и внешний вид некоторых плоскостных диодов.

Рис. 3 Схематическое устройство (а) и внешний вид некоторых плоскостных диодов (б).

Прямая ветвь идет круто вверх, как бы прижимаясь к вертикальной оси. Она характеризует быстрый рост прямого тока через диод с увеличением прямого напряжения. Обратная же ветвь, как видите, идет почти параллельно горизонтальной оси, характеризуя медленный рост обратного тока. Наличие заметного обратного тока — недостаток диодов. Примерно такие вольт — амперные характеристики имеют все германиевые диоды. Вольт — амперные характеристики кремниевых диодов чуть сдвинуты вправо. Объясняется это тем, что германиевый диод открывается и начинает проводить ток при прямом напряжении 0,1-0,2 В, а кремниевый при 0,5-0,6 В. Прибор, на примере которого я рассказал вам о свойствах диода, состоял из двух пластин полупроводников разной электропроводности, соединенных между собой плоскостями. Подобные диоды называют плоскостными.

Плоскостные диоды

В действительности же плоскостной диод представляет собой одну пластину полупроводника, в объеме которой созданы две области разной электропроводности. Технология изготовления таких диодов заключается в следующем. На поверхности квадратной пластины площадью 2 — 4 мм квадратных и толщиной в несколько долей миллиметра, вырезанной из кристалла полупроводника с электронной электропроводностью, расплавляют маленький кусочек индия. Индий крепко сплавляется с пластинкой. При этом атомы индия проникают (диффундируют) в толщу пластинки, образуя в ней область с преобладанием дырочной электропроводности (рис. 3, а). Получается полупроводниковый прибор с двумя областями различного типа электропроводности, а между ними р — n переход. Контактами электродов диода служат капелька индия и металлический диск или стержень с выводными проводниками. Так устроены наиболее распространенные плоскостные германиевые и кремниевые диоды. Внешний вид некоторых из них показан на (рис. 3, б). Приборы заключены в цельнометаллические или стеклянные корпуса со стеклянными изоляторами, что позволяет использовать их для работы в условиях повышенной влажности. Диоды, рассчитанные на значительные прямые токи, имеют винты с гайками для крепления их на монтажных панелях или шасси радиотехнических устройств. Плоскостные диоды маркируются буквами и цифрами, например: Д226А, Д242. Буква Д в маркировке прибора означает «диод», цифры, следующие за нею, заводской порядковый номер конструкции. Буквы, стоящие в конце обозначения диодов, указывают на разновидности групп приборов.

Плоскостные диоды предназначены в основном для работы в выпрямителях переменного тока блоков питания радиоаппаратуры, поэтому их называют еще выпрямительными Диодами.

Выпрямители тока

Теперь познакомимся с принципом преобразования переменного тока в ток постоянный. Схему простейшего выпрямителя переменного тока вы видите на (рис. 4, а). На вход выпрямителя подается переменное напряжение электроосветительной сети. К выходу выпрямителя подключен резистор Rн, символизирующий нагрузку, питающуюся от выпрямителя. Функцию выпрямительного элемента выполняет диод V. Сущность работы такого выпрямителя иллюстрируют графики, помещенные на том же рисунке. При положительных полупериодах напряжения на аноде диод открывается. В эти моменты времени через диод, а значит, и через нагрузку, подключенную к выпрямителю, течет прямой ток диода Iпр. При отрицательных полупериодах напряжения на аноде диода закрывается и во всей цепи, в которую он включен, течет незначительный обратный ток диода Iобр. Диод как бы отсекает большую часть отрицательных полуволн переменного тока (на рис. 4, а показано штриховыми линиями). И вот результат: через нагрузку Rн, подключенную к сети через диод V, течет уже не переменный, а пульсирующий ток — ток одного направления, но изменяющийся по значению с частотой 50 Гц. Это и есть форма выпрямленного переменного тока.

Таким образом, диод является прибором, обладающим резко выраженной односторонней проводимостью электрического тока. И если пренебречь малым обратным током (что и делают на практике), который у исправных диодов не превышает малые доли миллиампера, можно считать, что диод является односторонним проводником тока. Можно ли таким током питать нагрузку? Можно, он ведь выпрямленный. Но не каждую. Лампу накаливания, например, можно, если, конечно, выходное напряжение не будет превышать то напряжение, на которое лампа рассчитана. Ее нить будет накаливаться не постоянно, а импульсами, следующими с частотой 50 Гц. Из-за тепловой инертности нить не будет успевать остывать в промежутках между импульсами, поэтому мерцания света будут едва заметными. А вот приемник питать таким током нельзя. Потому что в цепях его усилителей ток тоже будет пульсировать с такой же частотой.

В результате в телефонах или головке громкоговорителя на выходе приемника будет прослушиваться гул низкого тона с частотой 50 Гц, называемый фоном переменного тока. Этот недостаток можно частично устранить, если на выходе выпрямителя параллельно нагрузке подключить фильтрующий электролитический конденсатор (Сф) большой емкости, это показано на (рис. 4, б). Заряжаясь: от импульсов тока, конденсатор (Сф) в момент спадания тока или его исчезновения (между импульсами) разряжается через нагрузку Rн. Если конденсатор достаточно большой емкости, то за время между импульсами тока он не будет успевать полностью разряжаться и в нагрузке будет непрерывно поддерживаться ток. Ток, поддерживаемый за счет зарядки конденсатора, показан на (рис. 4, б) сплошной волнистой линией. Но и таким, несколько сглаженным током тоже нельзя питать приемник или усилитель: он будет «фонить», так как пульсации пока еще очень ощутимы.

В выпрямителе, с работой которого мы сейчас разбираемся, полезно используется энергия только половины волн переменного тока. Такое выпрямление переменного тока называют однополупериодными, а выпрямители — однополупериодными выпрямителями. Однако выпрямителям, построенным по таким схемам, присущи два существенных недостатка. Первый из них заключается в том, что напряжение выпрямленного тока равно примерно напряжению сети, в то время как для питания транзисторных конструкций необходимо более низкое напряжение, а для ламповых часто более высокое напряжение. Второй недостаток — недопустимость присоединения заземления к приемнику, питаемому от такого выпрямителя. Если приемник заземлить, ток из электросети пойдет через приемник в землю — могут перегореть предохранители. Кроме того, приемник или усилитель, питаемые от такого выпрямителя и, таким образом, имеющие прямой контакт с электросетью, опасны — можно получить электрический удар.

Схемы однополупериодного выпрямителя

Рис. 4 Схемы однополупериодного выпрямителя.

Двухполупериодный выпрямитель с трансформатором

Рис. 5 Двухполупериодный выпрямитель с трансформатором.

Оба эти недостатка устранены в выпрямителе с трансформатором (рис. 5). Здесь выпрямляется не напряжение электросети, а напряжение вторичной (II) обмотки сетевого трансформатора Т. Поскольку эта обмотка изолирована от первичной сетевой обмотки I, радиоконструкция не имеет контакта с сетью и к ней можно подключать заземление. В выпрямителе на (рис. 5) четыре диода, включенные по так называемой мостовой схеме. Диоды являются плечами выпрямительного моста. Нагрузка Rн включена в диагональ 1 — 2 моста. В таком выпрямителе в течение каждого полупериода работают поочередно два диода противоположных плеч моста, включенных между собой последовательно, но встречно по отношению ко второй паре диодов.

Постарайтесь вникнуть и запомнить классическую схему диодного моста! Когда на верхнем (по схеме) выводе вторичной обмотки положительный полупериод напряжения, ток идет через диод V2, нагрузку Rн, диод V3 к нижнему выводу обмотки II (график а). Диоды V1 и V4 в это время закрыты. В течение другого полупериода переменного напряжения, когда плюс на нижнем выводе обмотки II, ток идет через диод V4, нагрузку Rн, диод V1 к верхнему выводу обмотки (график б). В это время диоды V2 и V3 закрыты и, естественно, ток через себя не пропускают. И вот результаты: меняются знаки напряжения на выводах вторичной обмотки трансформатора, а через нагрузку выпрямителя идет ток одного направления (график в). В таком выпрямителе полезно используются оба полупериода переменного тока, поэтому подобные выпрямители называют двухполупериодными.

Эффективность работы двухполупериодного выпрямителя по сравнению с однополупериодным налицо: частота пульсаций выпрямленного тока удвоилась, «провалы» между импульсами уменьшились. Среднее значение напряжения постоянного тока на выходе такого выпрямителя равно примерно переменному напряжению, действующему во всей вторичной обмотке трансформатора. А если выпрямитель дополнить фильтром, сглаживающим пульсации выпрямленного тока, выходное напряжение увеличится в 1,4 раза, т. е. примерно на 40%. Именно такой выпрямитель я позже буду рекомендовать вам для питания транзисторных конструкций. Теперь о точечном диоде. Внешний вид одного из таких приборов и его устройство (в значительно увеличенном виде) показаны на (рис. 6). Это диод серии Д9. Буква «Д» в его маркировке означает диод, а цифра 9 — порядковый заводской номер конструкции. Выпрямительным элементом диода служат тонкая и очень маленькая (площадью около 1 мм квадратных) пластина полупроводника германия или кремния типа n и вольфрамовая проволочка, упирающаяся острым концом в пластину. Они припаяны к отрезкам посеребренной проволоки длиной примерно по 50 мм, являющимися выводами диода. Вся конструкция находится внутри стеклянной трубочки диаметром около 3 и длиной меньше 10 мм, запаянной с концов. После сборки диод формуют — пропускают через контакт между пластиной полупроводника и острием вольфрамовой проволочки ток определенного значения. При этом под острием проволочки в кристалле полупроводника образуется небольшая область с дырочной электропроводностью. Получается электронно — дырочный переход, обладающий односторонней проводимостью тока. Пластина полупроводника является катодом, а вольфрамовая проволочка — анодом точечного диода.

Схематическое устройство и внешний вид точечного диода серии Д9

Рис. 6 Схематическое устройство и внешний вид точечного диода серии Д9.

Вывод анода диодов серии Д9 обозначают цветными метками на их корпусах. Электроды точечного диода серии Д2 обозначают символом диода на одном из его ленточных выводов. У точечного диода площадь соприкосновения острия проволочки с поверхностью пластины полупроводника чрезвычайно мала — не более 50мкм. Поэтому токи, которые точечные диоды могут выпрямлять в течение продолжительного времени, малы. Точечные диоды радиолюбители используют в основном для детектирования модулированных колебаний высокой частоты, поэтому их часто называют высокочастотными диодами. Как для плоскостных, так и для точечных диодов существуют максимально допустимые значения прямого и обратного токов, зависящие от прямого и обратного напряжений и определяющие их выпрямительные свойства и электрическую прочность. Это их основные параметры. Плоскостной диод Д226В, например, может продолжительное время выпрямлять ток до 300 мА. Но если его включить в цепь, потребляющую ток более 300 мА, он будет нагреваться, что неизбежно приведет к тепловому пробою р — n перехода и выходу диода из строя. Диод будет пробит и в том случае, если он окажется в цепи, в которой на него будет подаваться обратное напряжение более чем 400 В. Допустимый выпрямленный ток для точечного диода Д9А 65 мА, а допустимое обратное напряжение 10 В. Основные параметры полупроводниковых диодов указывают в их паспортах и справочных таблицах. Превышение предельных значений приводит к выходу приборов из строя.

Спасибо lessonradio.narod.ru
для чего нужны, катоды и аноды, классификация и назначение

Диод –это один из самых простых приборов-полупроводников. У него есть две области с разными типами проводимости: положительный и отрицательный электрод. Это есть то, из чего состоит диод: анод, катод иp-n переход. Существует несколько разновидностей приборов.

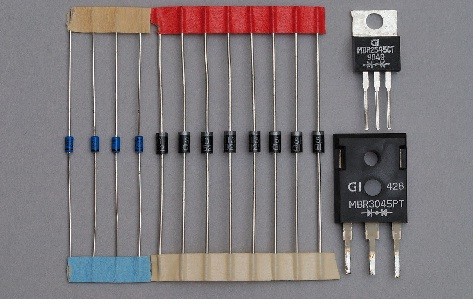

Стандартный диод

Стандартный диод

Электровакуумные диоды

Вакуумный диод – это устройство в виде стеклянной лампы или металлокерамического баллона. Из него откачивают воздух и помещают внутрь два электрода с нитью накаливания – проводником. Она соединяется с катодом и нагревается внешним током.

Принцип работы

У диода принцип работы основан на односторонней проводимости. В электровакуумных приборах это достигается следующим образом:

  1. Нить накаливания нагревается, передавая тепло катоду, который начинает испускать электроны.
  2. Анод притягивает частицы только на «плюсе».
  3. Анод, подключенный к «минусу»,начнет отталкивать электроны, и тока в цепи не будет.

Благодаря принципу действия диода, основанному на управлении потоком электронов, такие устройства также называют ламповыми.

Конструкция прибора предполагает наличие выводов электродов, соединенных с контактными областями. У диода может быть два состояния: открытое и закрытое.

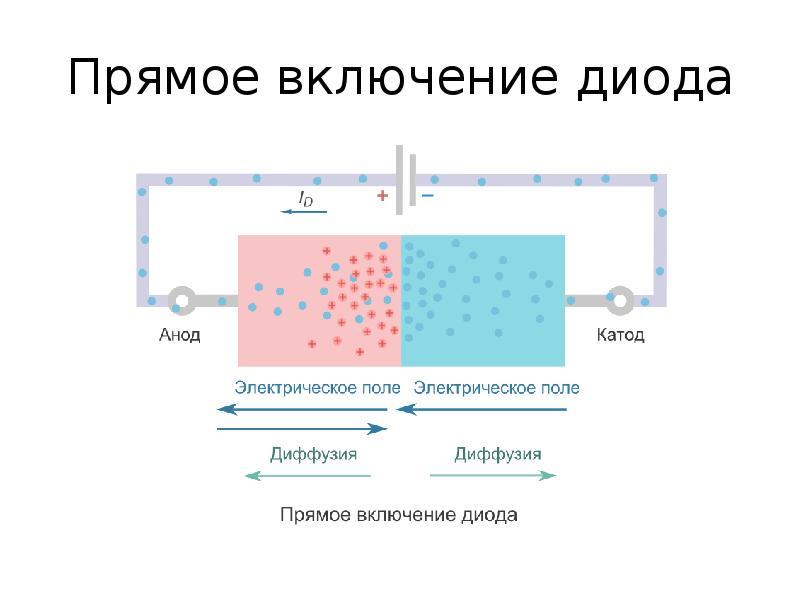

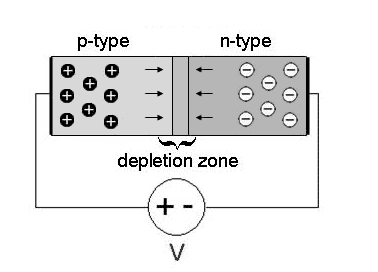

Прямое включение диода

К аноду диода подают положительное напряжение, на катод – отрицательное. Что получается:

  • электроны двигаются к месту p-n границы;
  • сопротивление в месте перехода уменьшается, проводимость увеличивается;
  • как следствие возникает прямой ток.

При соблюдении полярности диод будет считаться включенным прямо.

Прямое включение диода

Прямое включение диода

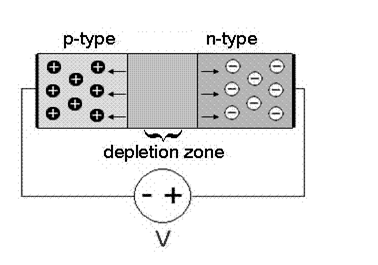

Обратное включение диода

Если подключить выводы наоборот, частицы станут перемещаться от p-n слоя. Сопротивление повысится, и протекающий ток будет низким, или обратным. При расчетах его не учитывают – под односторонней проводимостью подразумевают наличие именно прямого тока.

Виды напряжения

Соответственно состояниям различают два типа напряжения: прямое и обратное. Главный определяющий параметр – сопротивление границы областей электродов.

Вольт-амперная характеристика (ВАХ)

Один из ответов на вопрос о том, что такое диод, – зависимость проходящего через границу p-n тока от полярности подаваемого напряжения и его величины.

Ее показывают на графике:

  • вертикальная ось – прямой и обратный ток (верхняя и нижняя часть) в Амперах;
  • горизонтальная – обратное и прямое напряжение (левая и правая сторона).

Образуется кривая, показывающая значения пропускного и обратного тока.

Полупроводниковые диоды

Как работает диод полупроводник? Его работа основана на взаимодействии заряда с электромагнитным полем. Условная конструкция:

  • элемент из полупроводникового материала;
  • сторона, принимающая электроны, – анод, проводимость p-типа;
  • катод, отдающий частицы (проводимость n-типа).

Между двумя слоями формируется граница – p-n переход.

Полупроводниковый диод

Полупроводниковый диод

Вольт-амперная характеристика

На графике кривая имеет ветви в обеих его частях:

  1. Прямая – в правой части графика. Направлена вверх, показывает возрастание прямого тока при увеличении напряжения.
  2. Обратная – в левой стороне. Показывает рост обратного тока – меньше, чем прямого, поэтому ветвь расположена близко к оси напряжения.

Чем ближе ветвь к вертикальной оси справа и к горизонтальной слева, тем лучше выпрямительные свойства.

Предельные значения параметров

На графике каждого прибора есть момент, когда ток нарастает сильнее. Это зависит от устройства диода – разные материалы «открываются» при разных показателях. Ток возрастает, и происходит нагревание кристалла полупроводника.

Тепло либо рассеивается само по себе, либо отводится при помощи радиаторов. Если ток превышает допустимый параметр, проводник разрушается под воздействием высокой температуры. Поэтому по назначению диода, а также материалу определяют максимально допустимые параметры.

Виды полупроводниковых диодов

Полупроводниковый – широкое определение, оно описывает саму идею и общее устройство. На практике существует множество узкоспециализированных разновидностей.

Выпрямители и их свойства

Иногда нужно преобразовать ток в цепи, для чего нужен диод с выпрямительными свойствами либо диодный мост. Благодаря принципу работы, переменный ток на входе прибора даст лишь одну полуволну – в открытом состоянии.

Полупроводниковые стабилитроны

Задача этих устройств – стабилизация напряжения. Как это происходит:

  • в обычном состоянии у перехода высокое сопротивление, ток почти не проходит;
  • если наступает пробой, проходимость увеличивается, сопротивление падает.

Устройства работают в условиях пробоя и часто применяются для профилактики перенапряжения.

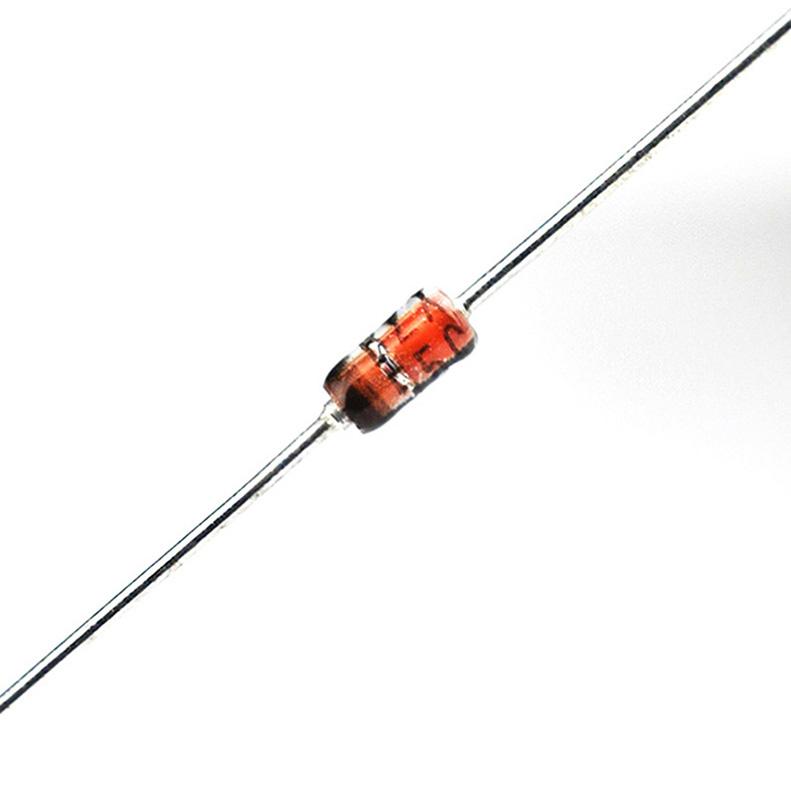

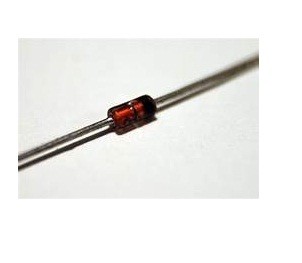

Диод-стабилитрон

Диод-стабилитрон

Диод Зенера

Часто можно встретить название «диод Зенера», что это такое? Это лишь еще одно название стабилитрона – в честь ученого Кларенса Зенера, открывшего туннельный пробой. Это эффект прохождения заряженных частиц через p-n барьер, когда перекрываются зоны электродов. Открытие позволило разработать первые стабилитроны, отсюда название.

Принцип работы детекторов

На основе обычного выпрямителя можно собрать простейший амплитудный детектор. Как устроена работа диода (например, с барьером Шоттки):

  • если полупериоды выше напряжения на конденсаторе, начинается зарядка;
  • как только амплитуда становится меньше его значения, диод закрывается.

Конденсатор разряжается, происходит восстановление низкочастотного сигнала.

Светодиод

В отличие от обычного прибора, СД создают оптическое излучение при прохождении тока. Это происходит при рекомбинации носителей заряда с излучением фотонов на границе электродов. Впервые эффект был открыт в 1907 году, технология продолжает совершенствоваться до сих пор.

Особенности светодиода

Спектр оптического излучения узкий – нужный цвет изначально заложен в кристалле диода. Однако диапазон может отличаться в зависимости от состава материала-полупроводника:

  • зеленый – фосфид галлия;
  • синий – карбид кремния;
  • красный – арсенид галлия.

При этом светодиоды обладают высокой световой отдачей, спектральной чистотой, прочностью и долговечностью.

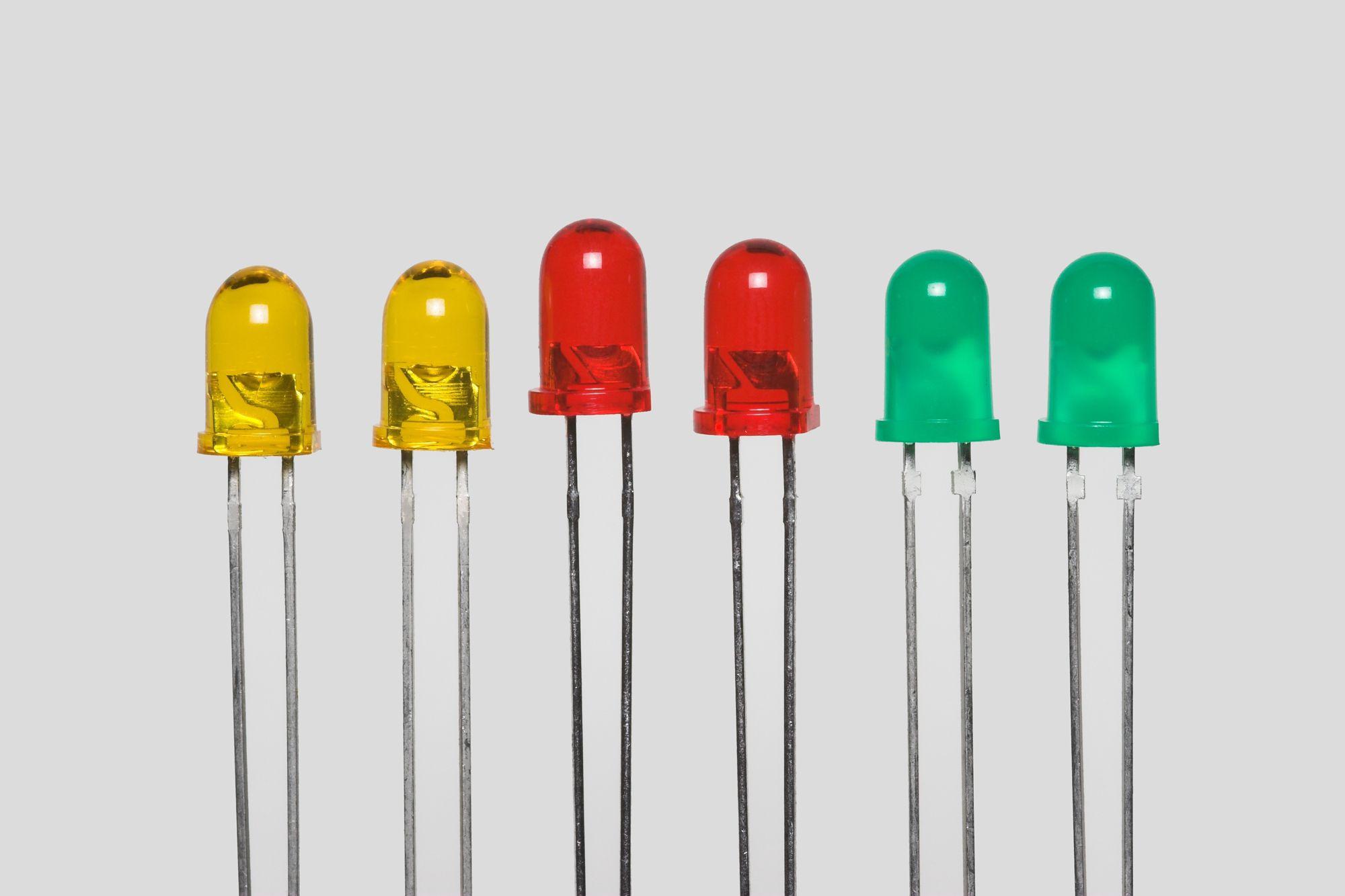

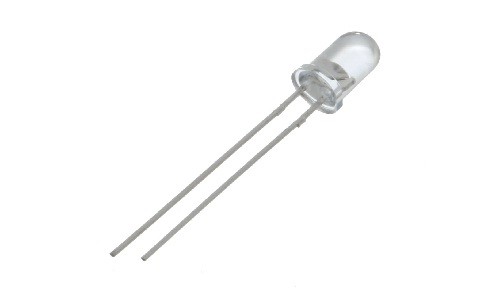

Обычные светодиоды

Обычные светодиоды

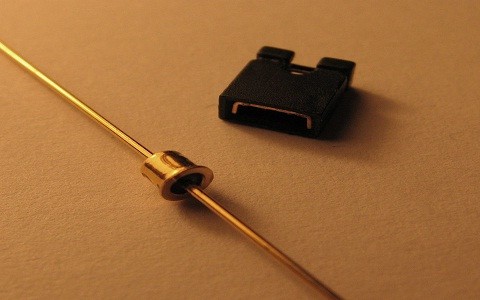

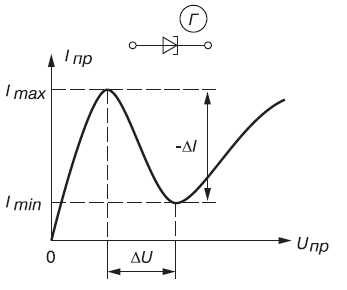

Туннельный

Работает на основе одноименного эффекта. При изготовлении применяют вырожденные полупроводники. Встречается в качестве усилителя.

Обращенный диод

Обладают высокими показателями обратного тока, превосходящими прямой. Отличаются низкой чувствительностью к ионизирующему излучению.

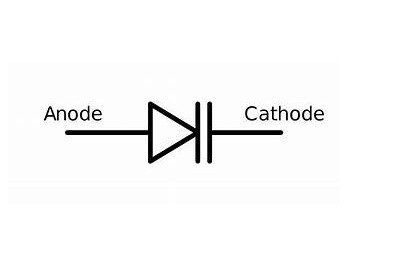

Варикап

Проще всего объяснить на примере конденсатора с переменной толщиной диэлектрического слоя. При низком напряжении на p-n переходе толщина слоя при высокой емкости мала, при высоком – слой должен увеличиваться. Для чего нужны такие диоды? Их используют как элементы с управляемой емкостью, например, в системах автонастройки частоты в радиоприборах.

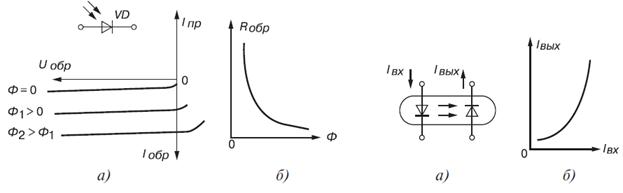

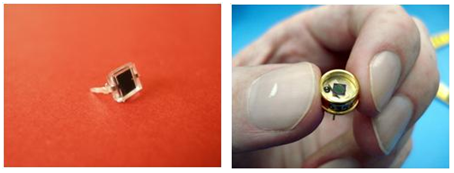

Фотодиод

Устройства, в которых обратный ток возникает при попадании фотонов. По принципу действия схожи с обычным солнечным элементом.

Маркировка

Современная маркировка диодов содержит четыре элемента:

  • материал изготовления;
  • обозначение класса диода;
  • назначение или свойства;
  • номер разработки.

Например, КД202А – кремниевый (К), выпрямительный (Д) диод.

Триоды

Раньше использовались вместо транзисторов; в современной электротехнике почти не используются. Состоят из трех электродов: катода прямого либо косвенного накала, анода и сетки. В зависимости от напряжения, регулируется поток электронов, создавая эффект усилителя.

Плюсы и минусы

Полупроводниковые диоды имеют как преимущества, так и недостатки. К первым можно отнести:

  • доступность – элементы стоят недорого;
  • взаимозаменяемость – при выходе из строя легко подобрать и установить аналогичный;
  • высокая пропускная способность;
  • простой принцип работы.

Из недостатков – уязвимость к внешним воздействиям и возможные неисправности. Это могут быть:

  • обрыв перехода;
  • нарушение герметичности;
  • пробой перехода.

Однако устранить повреждения и заменить устройство несложно, поэтому минусы можно считать несущественными.

Использование в быту

Благодаря тому, как просто устроены диоды, они распространены повсеместно. Их используют почти в каждом приборе, который можно увидеть дома. Например, LED телевизоры, сам принцип их работы основан на использования светодиодов. Другие примеры – блоки питания, реле, любительские электрические схемы.

Основные неисправности диодов

Главная проблема, с которой сталкиваются при использовании диодов, – эффект пробоя. Есть несколько видов неисправности.

Пробой на графике ВАХ

Пробой на графике ВАХ

Пробой p-n-перехода

При пробое происходит уменьшение сопротивления, образуется обратный ток. Различают лавинный пробой, которой сопровождается цепочкой прорывов, и полевой.

Электрический пробой

Главное в электрических пробоях – они обладают обратимой природой (состояние возвращается к нормальному). Это значит, что переход не повреждается. Это позволяет использовать пробой как основополагающий принцип работы – как в стабилитронах.

Тепловой пробой

Возникает при повышении температуры. Отличается возникновением необратимых повреждений: разрушается кристаллическая решетка полупроводника.

Несмотря на простоту конструкции, диод по-прежнему используется в современных устройствах. Найти ему альтернативу удается не всегда. Тем более продолжаются работы по технологическому совершенствованию диодов для различных задач.

Видео

Определение диода по внешнему виду. Виды диодов, характеристики, применение

ДИОДЫ

Диоды — это двухэлектродные элементы, обладающие односторонней проводимостью тока. В полупроводниковых диодах односторонняя проводимость обуславливается применением полупроводниковой структуры, сочетающей в себе два слоя, один из которых обладает дырочной (p), а другой – электронной (n) электропроводностью.

Полупроводниковый диод представляет собой прибор с двумя выводами и одним электронно-дырочным переходом.

Как возникает выпрямляющий запирающий слой ? Образование слоя начинается с того, что в p -половине больше дырок, а в n- половине больше электронов. Разность плотности носителей зарядов начинается уравновешиваться через переход: дырки проникают в n -половину, электроны в p- половину.

С помощью внешнего источника тока можно повысить или понизить внешний потенциальный барьер. Если к диоду приложить прямое напряжение , т.е положительный полюс соединить с p -половиной, то внешняя электрическая сила начнёт действовать против двойного слоя, и диод пропускает ток, который быстро растёт с увеличением напряжения. Если же изменить полярность проводников, то напряжение падает почти до нулевой отметки. Если диод подключить в цепь переменного напряжения, то он будет служить как выпрямитель, т.е на выходе будет постоянное пульсирующее напряжение, по направлению в одну сторону.

Виды диодов

Выпрямительные — диоды, предназначенные для выпрямления переменного тока. Основной характеристикой такого диода является коэффициент выпрямления равный отношению прямого и обратного токов при одном и том же напряжении. Чем выше коэффициент выпрямления, тем меньше потери выпрямителя.

Высокочастотные — эти диоды предназначены для работы в устройствах высокой и сверхвысокой частоты. Они используются для модуляции и детектирования сверхвысокочастотных колебаний в диапазоне сотен мегагерц. В качестве высокочастотных обычно применяют точечные диоды, емкость электронно-дырочного перехода в которых составляет доли пикофарад.

Варикапы — диоды, работа которых основана на изменении емкости электронно-дырочного перехода в зависимости прикладываемого обратного напряжения. Эти диоды применяются в качестве конденсаторов с управляемой емкостью.

Стабилитроны – диоды, используемые для стабилизации напряжения. В этих диодах используется наличие у диода критического обратного напряжения, при котором наступает электрический пробой.

Туннельные — диоды, где при больших концентрациях легирующих примесей заметно усиливается туннельный эффект p-n-перехода. При этом в ВАХ диода появляется участок с отрицательным сопротивлением, что позволяет использовать его в схемах генерации и усиления электрических колебаний.

Диоды различают по следующим признакам. По конструкции: плоскостные диоды; точечные диоды; микросплавные диоды. По мощности: маломощные; средней мощности; мощные. По частоте: низкочастотные; высокочастотные; СВЧ. По функциональному назначению: выпрямительные диоды; импульсные диоды; стабилитроны; варикапы; светодиоды; тоннельные диоды.

Условное обозначение диодов

а) выпрямительные, высокочастотные, СВЧ, импульсные и диоды Гана; б) стабилитроны; в) варикапы; г) тоннельные диоды; д) диоды Шоттки; е) светодиоды; ж) фотодиоды; з) выпрямительные блоки.


принцип действия диода основан на том, что в полупроводнике n-типа основными носителями свободного заряда являются электроны, и их концентрация превышает концентрацию дырок (n n >> n p ). В полупроводнике p-типа основными носитялеми являются дырки (n p >> n n ). При контакте двух полупроводников n- и p-типов начинается диффузия: дырки из p-области переходят в n-область, а электроны, наоборот, из n-области в p-область. В результате в n-области вблизи зоны контакта уменьшается концентрация электронов и возникает положительно заряженный слой. В p-области уменьшается концентрация дырок и возникает отрицательно заряженный слой. Таким образом, на границе полупроводников образуется двойной электрический слой, электрическое поле которого препятствует процессу диффузии электронов и дырок навстречу друг другу. Пограничная область раздела полупроводников с разными типами проводимости, достигает толщины порядка десятков и сотен межатомных расстояний. Объемные заряды этого слоя создают между p- и n-областями запирающее напряжение Uз, приблизительно равное 0,3 В для германиевых n–p-переходов и 0,65 В для кремниевых.

Основой плоскостных и точечных диодов является кристалл полупроводника n-типа проводимости, который называется базой транзистора. База припаивается к металлической пластинке, которая называется кристаллодержателем.

Вольтамперная характеристика реального диода проходит ниже, чем у идеального p-n перехода, так как сказывается влияние сопротивления базы. После точки А вольтамперная характеристика будет представлять собой прямую линию, так как при напряжении Uа потенциальный барьер полностью компенсируется внешним полем. Кривая обратного тока ВАХ имеет наклон, так как за счёт возрастания обратного напряжения увеличивается генерация собственных носителей заряда.

Для контроля направления электрического тока необходимо применять

Полупроводниковый диод. Принцип его работы, параметры и разновидности.

Устройство, параметры и разновидности диодов

В самом начале радиотехники первым активным элементом была электронная лампа. Но уже в двадцатые годы прошлого века появились первые приборы доступные для повторения радиолюбителями и ставшие очень популярными. Это детекторные приёмники. Более того они выпускались в промышленном масштабе, стоили недорого и обеспечивали приём двух-трёх отечественных радиостанций работавших в диапазонах средних и длинных волн.

Именно в детекторных приёмниках впервые стал использоваться простейший полупроводниковый прибор, называемый вначале детектором и лишь позже получивший современное название – диод.

Диод это прибор, состоящий всего из двух слоёв полупроводника. Это слой “p”- позитив и слой “n”- негатив. На границе двух слоёв полупроводника образуется “p-n” переход. Анодом является область “p”, а катодом зона “n”. Любой диод способен проводить ток только от анода к катоду. На принципиальных схемах он обозначается так.

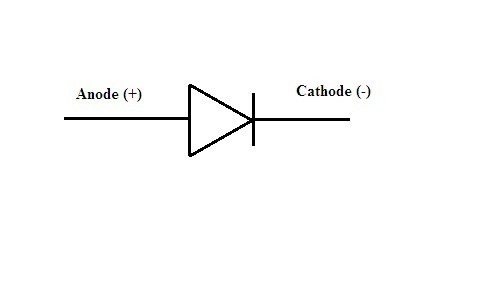

Условное графическое обозначение диода

Как работает полупроводниковый диод.

В полупроводнике “n” типа имеются свободные электроны, частицы со знаком минус, а в полупроводнике типа “p” наличествуют ионы с положительным зарядом, их принято называть «дырки». Подключим диод к источнику питания в обратном включении, то есть на анод подадим минус, а на катод плюс. Между зарядами разной полярности возникает притяжение и положительно заряженные ионы тянутся к минусу, а отрицательные электроны дрейфуют к плюсу источника питания. В “p-n” переходе нет носителей зарядов, и отсутствует движение электронов. Нет движения электронов – нет электрического тока. Диод закрыт.

Диод закрыт

При прямом включении диода происходит обратный процесс. В результате отталкивания однополярных зарядов все носители группируются в зоне перехода между двумя полупроводниковыми структурами. Между частицами возникает электрическое поле перехода и рекомбинация электронов и дырок. Через “p-n” переход начинает протекать электрический ток. Сам процесс носит название «электронно-дырочная проводимость». При этом диод открыт.

Диод открыт

Возникает вполне естественный вопрос, как из одного полупроводникового материала удаётся получить структуры, обладающие различными свойствами, то есть полупроводник “n” типа и полупроводник “p” типа. Этого удаётся добиться с помощью электрохимического процесса называемого легированием, то есть внесением в полупроводник примесей других металлов, которые и обеспечивают нужный тип проводимости. В электронике используются в основном три полупроводника. Это германий (Ge), кремний (Si) и арсенид галлия (GaAs). Наибольшее распространение получил, конечно, кремний, так как запасы его в земной коре поистине огромны, поэтому стоимость полупроводниковых приборов на основе кремния весьма невысока.

При добавлении в расплав кремния ничтожно малого количества мышьяка (As) мы получаем полупроводник “n” типа, а легируя кремний редкоземельным элементом индием (In), мы получаем полупроводник “p” типа. Присадок для легирования полупроводниковых материалов достаточно много. Например, внедрение атомов золота в структуру полупроводника увеличивает быстродействие диодов, транзисторов и интегральных схем, а добавление небольшого числа различных примесей в кристалл арсенида галлия определяет цвет свечения светодиода.

Типы диодов и область их применения.

Семейство полупроводниковых диодов очень большое. Внешне они очень похожи за исключением некоторых групп, которые отличаются конструктивно и по ряду параметров. Наиболее распространены следующие модификации полупроводниковых диодов:

  • Выпрямительные диоды. Предназначены для выпрямления переменного тока.

    Быстровосстанавливающийся диод RU4Am

  • Стабилитроны. Обеспечивают стабилизацию выходного напряжения.

  • Диоды Шоттки. Предназначены для работы в импульсных преобразователях и стабилизаторах напряжения. Например, в блоках питания персональных компьютеров.

  • Импульсные диоды отличаются очень высоким быстродействием и малым временем восстановления. Они применяются в импульсных блоках питания и в другой импульсной технике. К этой группе можно отнести и туннельные диоды.

    Быстрый диод RGP30J

  • СВЧ диоды имеют определённые конструктивные особенности и работают в устройствах на высоких и сверхвысоких частотах.

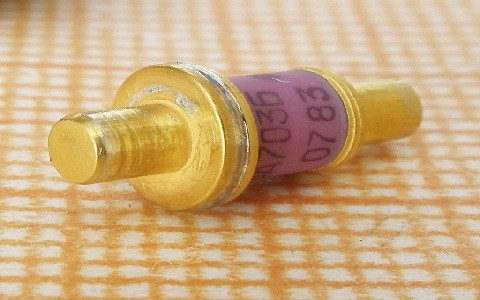

  • Диоды Ганна. Они предназначены для генерирования частот до десятков гигагерц.

  • Лавинно-пролётные диоды генерируют частоты до 180 ГГц.

  • Фотодиоды имеют миниатюрную линзу и управляются световым излучением. В зависимости от типа могут работать как в инфракрасном, так и в ультрафиолетовом диапазоне спектра.

  • Светодиоды. Излучают видимый свет практически любой длины волны. Спектр применения очень широк. Рассматриваются как альтернатива электрическим лампам накаливания и других осветительных приборов.

    Мощный светодиод

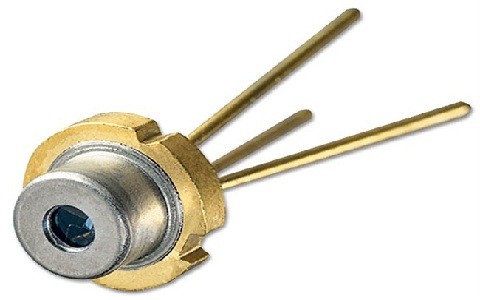

  • Твёрдотельный лазер так же представляет собой полупроводниковый диод. Спектр применения очень широк. От приборов военного назначения до обычных лазерных указок, которые легко купить в магазине. Его можно обнаружить в лазерных считывателях CD/DVD-плееров, а также лазерных уровнях (нивелирах), используемых в строительстве. Чтобы не говорили сторонники лазерной техники, как ни крути, лазер опасен для зрения. Так что, будьте внимательны при обращении с ним.

Также стоит отметить, что у каждого типа диодов есть и подгруппы. Так, например, среди выпрямительных есть и ультрабыстрые диоды. Могут называться как Ultra-Fast Rectifier, HyperFast Rectifier и т.п. Пример – ультрабыстрый диод с малым падением напряжения STTH6003TV/CW (аналог VS-60CPH03). Это узкоспециализированный диод, который применяется, например, в сварочных аппаратах инверторного типа. Диоды Шоттки являются быстродействующими, но не способны выдерживать больших обратных напряжений, поэтому вместо них применяются ультрабыстрые выпрямительные диоды, которые способны выдерживать большие обратные напряжения и огромные прямые токи. При этом их быстродействие сравнимо с быстродействием диодов Шоттки.

Мощные выпрямительные ультрабыстрые диоды

Параметры полупроводниковых диодов.

Параметров у полупроводниковых диодов достаточно много и они определяются функцией, которую те выполняют в конкретном устройстве. Например, в диодах, генерирующих СВЧ колебания, очень важным параметром является рабочая частота, а также та граничная частота, на которой происходит срыв генерации. А вот для выпрямительных диодов этот параметр совершенно не важен.

В импульсных и переключающих диодах важна скорость переключения и время восстановления, то есть скорость полного открытия и полного закрытия. В мощных силовых диодах важна рассеиваемая мощность. Для этого их монтируют на специальные радиаторы. А вот диоды, работающие в слаботочных устройствах, ни в каких радиаторах не нуждаются.

Но есть параметры, которые считаются важными для всех типов диодов, перечислим их:

  • U пр. – допустимое напряжение на диоде при протекании через него тока в прямом направлении. Превышать это напряжение не стоит, так как это приведёт к его порче.

  • U обр. – допустимое напряжение на диоде в закрытом состоянии. Его ещё называют напряжением пробоя. В закрытом состоянии, когда через p-n переход не протекает ток, на выводах образуется обратное напряжение. Если оно превысит допустимое значение, то это приведёт к физическому «пробою» p-n перехода. В результате диод превратиться в обычный проводник (сгорит).

    Очень чувствительны к превышению обратного напряжения диоды Шоттки, которые очень часто выходят из строя по этой причине. Обычные диоды, например, выпрямительные кремниевые более устойчивы к превышению обратного напряжения. При незначительном его превышении они переходят в режим обратимого пробоя. Если кристалл диода не успевает перегреться из-за чрезмерного выделения тепла, то изделие может работать ещё долгое время.

  • I пр. – прямой ток диода. Это очень важный параметр, который стоит учитывать при замене диодов аналогами или при конструировании самодельных устройств. Величина прямого тока для разных модификаций может достигать величин десятков и сотен ампер. Особо мощные диоды устанавливают на радиатор для отвода тепла, который образуется из-за теплового действия тока. P-N переход в прямом включении также обладает небольшим сопротивлением. На небольших рабочих токах его действие не заметно, но вот при токах в единицы-десятки ампер кристалл диода ощутимо нагревается. Так, например, выпрямительный диодный мост в сварочном инверторном аппарате обязательно устанавливают на радиатор.

  • I обр. – обратный ток диода. Обратный ток – это так называемый ток неосновных носителей. Он образуется, когда диод закрыт. Величина обратного тока очень мала и его в подавляющем числе случаев не учитывают.

  • U стаб. – напряжение стабилизации (для стабилитронов). Подробнее об этом параметре читайте в статье про стабилитрон.

Кроме того следует иметь в виду, что все эти параметры в технической литературе печатаются и со значком “max”. Здесь указывается предельно допустимое значение данного параметра. Поэтому подбирая тип диода для вашей конструкции необходимо рассчитывать именно на максимально допустимые величины.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Разновидности диодов — Студопедия

В зависимости от назначения и свойств различают выпрямительные диоды, стабилитроны, высокочастотные диоды, импульсные диоды, варикапы, диоды Шоттки, светодиоды, фотодиоды, диодные оптроны и т. п.

Выпрямительные диоды используют в схемах преобразования (выпрямления) переменного тока в постоянный ток. Как правило, это плоскостные диоды средней и большой мощности. В высокочастотных и импульсных маломощных цепях электронных устройств используют точечные диоды: кремниевые типа КД или 2Д и германиевые

типа ГД или 1Д, из арсенида галлия типа 3Д. Например, диоды ГД107А, КД203Д рассеивают мощность Р от 1 до 1,5 Вт, а диод КД512А — мощность P > 1,5 Вт.

К маломощным относят диоды с мощностью рассеивания до 0,3 Вт, к диодам средней мощности от 0,3 до 10 Вт, диоды большой мощности с мощностью рассеяния P>10 Вт.

Основные параметры выпрямительных диодов:

Iпр — прямой ток;

Uпр — прямое напряжение;

Iпрmax — максимальный допустимый прямой ток;

Uобр.mах — максимальное допустимое обратное напряжение;

Iобр — обратный ток, который нормируется при определенном обратном напряжении.

В настоящее время выпускаются так называемые диодные столбы, в которых для увеличения обратного напряжения последовательно соединены от 5 до 50 диодов с допустимым обратным напряжением от 2 до 40 кВ.

Стабилитроны или опорные кремниевые диоды предназначены для использования в параметрических стабилизаторах напряжения (рис. 13). Рабочим участком ВАХ стабилитрона является участок обратной её ветви, соответствующий области обратного электрического пробоя p-n-перехода (рис. 13) и ограниченный минимальным и максимальным значениями тока.


Рисунок 13 Схема включения стабилитрона и его ВАХ

При работе в этой области обратное напряжение на стабилитроне Uобр незначительно изменяется при относительно больших изменениях тока стабилитрона Iст . Поэтому при изменении входного напряжения изменяется в основном напряжение на балластном резисторе , напряжение на нагрузке R почти не изменяется.

При прямом включении стабилитрон может рассматриваться как обычный диод, однако в связи с повышенной концентрацией примесей напряжение Uпр = 0,3…0,4 В мало изменяется при значительных изменениях прямого тока Iпр. Прибор, в котором используется прямая ветвь в схемах стабилиза-ции напряжения, называют стабистором.

Высокочастотные диоды — приборы универсального назначения (для выпрямления токов в широком диапазоне частот — до сотен мегагерц, генерации колебаний СВЧ_диапазона, модуляции сигналов, детектирования и других нелинейных преобразований).


Импульсные диоды используют в ключевых схемах при малых длительностях импульсов и переходных процессов (микросекунды и доли микросекунд). Важным моментом является инерционность включения и выключения диодов (малая длительность рекомбинации носителей заряда — восстановление обратного сопротивления за счет уменьшения так называемой барьерной ёмкости Сбар p-n-перехода).

Варикапы — это полупроводниковые диоды, предназначенные для использования их ёмкости, управляемой обратным напряжением Uобр (рис. 14).

Рисунок 14- ВАХ варикапа

В общем случае диод обладает барьерной и диффузионной ёмкостями. Барьерная ёмкость проявляется при приложении к p-n-переходу обратного изменяющегося во времени напряжения. При этом через p-n-переход протекает ток. Та доля тока (ток смещения), которая не связана с движением носителей заряда через p-n-переход, и определяет барьерную ёмкость

(появление тока смещения связано с изменением объёмного заряда). Объёмный заряд в p-n-переходе может быть положительным и отрицательным.

Диффузионную ёмкость обычно связывают с изменением заряда инжектированных неосновных носителей при изменении напряжения на диоде. В качестве варикапов используют диоды при обратном постоянном смещении, когда проявляется только барьерная ёмкость. Для различных варикапов ёмкость может быть от нескольких единиц до нескольких сотен пикофарад. Варикапы применяют в основном в устройствах высоких и сверхвысоких частот, например, для настройки колебательных контуров.

Диоды Шоттки — это полупроводниковые приборы, в которых используются свойства потенциального барьера (барьера Шоттки) на контакте металл — полупроводник.

В рассматриваемых диодах из-за разной высоты потенциальных барьеров для электронов и дырок нет инжекции неосновных носителей заряда, нет и таких медленных процессов, как накопление и рассасывание неосновных носителей в базе. В результате инерционность диодов с выпрямлением на контакте металл —полупроводник определяется величиной барьерной ёмкости выпрямляющего контакта (Cбар = 1 пФ). Кроме того, у этих диодов

незначительные активные потери (прямое напряжение Uпр = 0,4 В,

что на 0,2 В меньше, чем у обычных диодов). ВАХ диодов Шоттки — строгая экспонента (рис. 15).

Рисунок 15-ВАХ диода Шотки

В связи с тем, что барьерная ёмкость и последовательное активное сопротивление в таких диодах небольшие, соответственно мало

и время перезарядки ёмкости; это даёт возможность использовать

диоды Шоттки в качестве сверхскоростных импульсных диодов (f = 3-15 ГГц), например, в некоторых схемах в качестве быстродействующих логарифмических элементов и в мощных высокочастотных выпрямителях, в которых диоды способны работать на частотах до 1 МГц при Uобр = 50В и Iпр=10А.

Туннельные диоды — это полупроводниковые приборы (не имеющие p-n-перехода), использующие эффект Ганна — возникновение на ВАХ участка отрицательного дифференциального сопротивления (рис. 16).

Рисунок 16-ВАХ туннельного диода

Отношение токов Imax / Imin = 5…10. Это свойство диодов Ганна используют при разработке усилителей, генераторов синусоидальных и релаксационных колебаний, в переключающих устройствах с частотами от 100 МГц до 10 ГГц.

Светодиоды — это излучающие полупроводниковые приборы (индикаторы), предназначенные для непосредственного преобразования электрической энергии в энергию некогерентного светового излучения.

В основе принципа функционирования светодиодов лежит преобразование электрической энергии в электромагнитное излучение, спектр которого полностью или частично лежит в видимой области, диапазон длин волн которой составляет 0,45-0,68 мкм.

Светодиодная структура представляет собой р-п-переход, в котором при протекании прямого тока в несколько миллиампер в обеих областях перехода происходит рекомбинация инжектированных электронов и дырок, но наиболее эффективное преобразование инжектированных электронов в световую энергию протекает в базовой р-области.

Максимальное значение энергии, которое может выделиться при рекомбинации, равно ширине запрещённой зоны данного полупроводника. В полупроводниковых материалах с шириной запрещённой зоны менее 1,8 эВ может возбуждаться излучение с длиной волны более 0,7 мкм, которое лежит за пределами диапазона длин волн видимого света. Поэтому основными полупроводниковыми материалами, применяемыми для изготовления серийных светодиодов, являются фосфид галлия GaP), твёрдые растворы (GaAsP, GaAlP) и карбид кремния (SiC) с шириной запрещённой зоны более 2 эВ. Условное изображение и яркостная характеристика В(Iпр) све_

тодиода, где В — яркость света в канделах, приведены на рис. 17.

Рисунок 17-ВАХ светодиода

Фотодиод — это полупроводниковый прибор с p-n-переходом,

обратный ток которого зависит от освещенности Ф (рис. 18, а).

Рисунок 18-ВАХ фотодиода Рисунок 19-ВАХ диодного

оптрона

При поглощении квантов света в p-n-переходе или в прилегающих к нему областях кристалла полупроводника образуются новые носители заряда (пары электрон-дырка), поэтому обратный ток (фототок) через фотодиод при освещении возрастает.

С увеличением светового потока Ф сопротивление перехода уменьшается (рис. 18, б).

Приборы, предназначенные для использования этого явления, называют фоторезисторами, а транзисторы и тиристоры, реагирующие на эффект облучения световым потоком и способные одновременно усиливать фототок, называют соответственно фототранзисторами и фототиристорами.

Диодные оптроны — это приборы, состоящие из оптически связанных между собой элементов оптронной пары (управляемого светодиода и принимаю-щего излучение фотодиода) и предназначенные для выполнения функциональных электрических и оптических преобразований.

На рис. 19, а изображена схема диодного оптрона с внутренней прямой оптической связью. Изменение входного тока Iвх через светодиод сопровождается изменением яркости его свечения и изменением освещенности фотодиода, что приводит к уменьшению сопротивления фотодиода и соответственно к увеличению тока Iвых через выход оптрона (рис. 19, б).

Важным свойством такого оптрона является полная электрическая развязка входа и выхода прибора, что исключает обратную электрическую связь с его выхода на вход.

Типы полупроводниковых диодов

Полупроводниковый прибор с одним электрическим переходом, работа которого заключается в преобразования одних электрических значений в другие, называют диодом. В конструкции данного изделия предусматривается два вывода для монтажа.

Диоды полупроводниковые

На принципиальных электрических схемах полупроводниковые диоды изображаются в виде треугольника и отрезка, расположенного на одной из его вершин и находящегося параллельно противолежащей стороне.

В зависимости от разработки диода его обозначение может включать дополнительные символы. В любом случае вершина треугольника, примыкающая к осевой линии диода, указывает на направление протекания тока.



В той части обозначения, где располагается треугольник, находится p-область, которую ещё называют анодом или эмиттером, а со стороны, где к треугольнику примыкает отрезок, находится n-область, которую соответственно называют катодом, или базой.

Полупроводниковые диоды, назначение которых заключается в преобразовании переменного тока в постоянный ток, называются выпрямительными. Выпрямление переменного тока с использованием полупроводникового диода построено на основе его односторонней электропроводности, которая заключается в том, что диод создаёт очень малое сопротивление току, текущему в прямом направлении, и достаточно большое сопротивление обратному току.

Для того чтобы выпрямить ток большой силы не опасаясь теплового пробоя, конструкция диодов должна предусматривать значительную площадь pn-перехода. В связи, с чем в выпрямительных полупроводниковых диодах задействуют специальные pn-переходы соответствующие последнему слову науки и техники.

Технология создания pn-перехода получается, за счёт ввода в полупроводник p-или n-типа примеси, которая создаёт в нем область с противоположным значением электропроводности. Примеси можно добавлять методом сплавления или диффузии.

Диоды, получаемые методом сплавления, называют «сплавными», а изготавливаемые методом диффузии «диффузионными».

Простейший выпрямитель





В ходе положительного полупериода входного напряжения U1 диод V работает в прямом направлении, его сопротивление маленькое и на нагрузке RH напряжение U2 практически равно входящему напряжению.

График напряжения на входе и выходе простейшего однополупериодного выпрямителя

При отрицательном полупериоде данного входного напряжения диод включен в направлении обратно, где его сопротивление формируется значительно больше, чем сопротивление на нагрузке, и почти все входящее напряжение падает на диоде, а напряжение на нагрузке приближается к нулю. В такой схеме для получения выпрямленного напряжения используется всего лишь один полупериод входящего напряжения, поэтому такой тип выпрямителей называется однополупериодным.

Полупроводниковые диоды, которые используются для стабилизации постоянного напряжения на нагрузке, называют стабилитронами. В стабилитронах задействован участок обратной участка вольтамперной характеристики в поле электрического пробоя.

Схема простейшего стабилизатора напряжения





В данном случае при изменении тока, проходящего через стабилитрон, от Iст. мин. до Iст. макс. напряжение на нем практически не изменяется. Если нагрузка RH включена параллельно стабилитрону, уровень напряжения на ней также будет оставаться неизменным в указанных пределах изменения тока, проходящего через стабилитрон.

График стабилитрона





Такими диодами стабилизируют уровень напряжения примерно от 3,5 В и выше. Для стабилизации постоянного напряжения до 1 вольта применяют стабисторы. У стабисторов работает не обратная, а прямая часть вольтамперной характеристики. Поэтому их подсоединяют не в обратном, как делают со стабилитронами, а в прямом направлении. Электронные компоненты, такие как стабисторы и стабилитроны, как правило, изготовляются, из кремния.

Вольтамперная характеристика стабистора



Плоскостные диоды обладают с высокими ёмкостными характеристиками. С увеличением частоты емкостное сопротивление понижается, что приводит к нарастанию его обратного тока. На больших частотах вследствие того в диоде есть ёмкость, величина его обратного тока может достичь значения прямого тока, и этот диод, таким образом, утратит свое основное свойство односторонней электропроводности. Для сохранения своих функциональных качеств необходимо снизить емкость диода. Это достигается с помощью всевозможных технологических и конструктивных методов, направленных на сокращения площади pn-перехода.

В диодах, используемых в схемах, работающих с высокочастотным током, применяют изделия с точечными и микросплавными pn-переходами. Нужный точечный pn-переход, получается в месте контакта заостренного окончания специальной металлической иглы с полупроводником. При этом применяют способ электроформования, заключающемся в том, что через соединение проволоки и кристалла полупроводники протекают импульсы электрического тока, формирующие в месте их контакта pn-переход. Микросплавными называются такие диоды, у которых pn-переход создаётся при электроформовании контакта между пластинкой полупроводника и металлическим предметом с плоским торцом.

Виды и типы светодиодов: классификация, характеристики, назначение

Светодиоды становятся все более востребованными решениями, причем в самых разных сферах. Они могут задействоваться как декоративные изделия или же в целях освещения помещений, а также различных территорий за пределами зданий. Светодиоды поставляются на рынок в достаточно широком спектре модификаций. При этом разработчики соответствующих изделий периодически предлагают инновационные решения, которые в перспективе способны образовывать новые рыночные ниши. Каковы самые распространенные типы светодиодов сегодня? В каких целях они могут использоваться?

Типы светодиодов

Что представляют собой светодиоды?

Прежде чем рассматривать распространенные типы светодиодов, изучим общие сведения о соответствующих устройствах. Светодиод представляет собой полупроводник, который способен преобразовывать электрический ток в свет. При этом полупроводниковый кристалл, который является его основным компонентом, состоит из нескольких слоев, характеризующихся 2 типами проводимости. А именно — дырочной и электронной.

Проводимость первого типа предполагает переход электрона с одного атома на другой, на котором есть свободное место. В свою очередь, на первый атом приходит другой электрон, на предыдущий — еще один и т. д. Данный механизм действует за счет ковалентных связей между атомами. При этом их перемещения не происходит. По сути дела, перемещается положительный заряд, который физики условно именуют дыркой. При этом при переходе электрона на дырки происходит выделение света.

По своей структуре светодиод в целом схож с выпрямительным диодом. То есть у него есть 2 вывода — анод и катод. Данная особенность предопределяет необходимость соблюдения полярности при подключении светодиода к источнику электрического тока.

Светодиоды для авто

Рассчитаны соответствующие изделия в общем случае на прямой ток в 20 миллиампер. В принципе, это значение можно и уменьшить, правда, в этом случае может измениться цвет и снизиться яркость светодиода. В свою очередь, увеличивать соответствующий параметр нежелательно. В случае если ток превышает оптимальное значение, то для того, чтобы уменьшить его до требуемого уровня, применяется ограничивающий резистор.

Существует довольно много нюансов, которые следует иметь в виду при инсталляции светодиодов. Это предопределяется их внутренней структурой, формой исполнения. В ряде случаев может потребоваться применять стабилизатор для светодиодов и иные электронные компоненты для обеспечения функционирования прибора, в который инсталлируется рассматриваемое изделие.

В зависимости от состава полупроводников в светодиоде он может быть красным, желтым, зеленым или же синим. Например, если в структуре соответствующего электронного компонента содержится нитрид галлия, то светодиод будет светиться синим. Собственно, одним из критериев, исходя из которых выделяются те или иные типы светодиодов, может быть их цвет.

Применение

Первые светодиоды, поставляемые на рынок, выпускались в корпусах из металла. Постепенно его стала заменять пластмасса. При этом по цвету она, как правило, выбирается с учетом цвета свечения светодиода. Однако довольно часто встречаются также прозрачные пластмассовые корпуса.

Рассматриваемые электронные устройства находят широкое применение в самых разных сферах. Это обусловлено тем, что практически все виды светодиодов характеризуются:

— энергоэффективностью;

— долгим сроком службы;

— возможностью определять цвет свечения, а также регулировать его мощность;

— безопасностью;

— экологичностью.

Если говорить об энергоэффективности, светодиоды при одинаковой световой отдаче могут иметь существенно меньшую мощность, чем обычные лампы. Меньшая мощность светодиода при этом снижает общую нагрузку на энергосистему здания. Срок службы устройств может в несколько десятков раз превышать тот, что характеризует обычные лампы. При этом с точки зрения функций светодиоды могут совершенно не уступать им.

Мощность светодиода

По мере образования массового спроса на подобные изделия, а также их удешевления, светодиоды все чаще применяются в тех же целях, что и обычные лампы. Каких-либо сложностей в инсталляции соответствующих решений в сравнении с традиционными осветительными приборами не возникает. Важно только убедиться в том, подходит ли конкретный светодиод для установки в электросеть помещения. Для этого может потребоваться заблаговременно — перед закупкой светодиодов — выявить ее основные параметры.

Какие еще преимущества могут иметь рассматриваемые решения?

Так, можно отметить, что цветовая температура светодиода может быть практически любой — в том числе при сочетании указанных выше цветов. Кроме того, устройства можно дополнять различными светофильтрами, которые могут значительно расширить сферу применения светодиодов с точки зрения подбора требуемой цветовой температуры.

Возможность управления мощностью свечения — еще одно преимущество рассматриваемых устройств. Данная опция отлично сочетается с их высокой энергоэффективностью. Мощность светодиода может регулироваться в автоматическом режиме — исходя из фактических условий пользования осветительными приборами. И это практически не влияет на срок их службы.

Светодиоды экологичны, поскольку не выделяют вредных для человека видов излучения. Данная характеристика, опять же, расширяет возможности применения рассматриваемых устройств.

Классификация: индикаторные и осветительные решения

Эксперты выделяют 2 основные категории светодиодов — индикаторные, а также осветительные. Первые предназначены главным образом для создания декоративного светового эффекта и используются как элемент украшения здания, комнаты, транспортного средства. Или же как инструмент стилизации текста — например, на рекламном баннере.

В свою очередь, есть осветительные светодиоды. Они предназначены для повышения яркости освещения в помещении или на определенном участке территории — например, если рассматривать светодиоды для авто. Соответствующего типа решения являются альтернативой применению обычных ламп и во многих случаях более выгодной с точки зрения энергоэффективности и экологичности.

Типы исполнения

Но вернемся к классификации светодиодов. Можно определить самый широкий спектр оснований для их отнесения к тем или иным категориям. Распространенный в среде экспертов подход предполагает выделение следующих основных типов светодиодов:

— DIP;

— Spider LED;

— SMD;

— COB;

— волоконные;

— Filament.

Рассмотрим их подробнее.

В чем заключается специфика DIP-светодиодов?

Если подробнее изучать то, каким образом указанные типы светодиодов появлялись на рынке, то устройства класса DIP можно отнести к первым, которые стали продаваться массово. Данные решения представляют собой кристаллы, которые размещены в корпусах с оптическими компонентами, в частности линзой, которая создает световой пучок.

Светодиоды на 12 вольт

Можно отметить, что рассматриваемая категория светодиодов, несмотря на всеобщую распространенность, довольно редко используется в высокотехнологичной сфере. Чаще всего данные решения применяются в качестве компонентов световой рекламы, лент, подсветок, украшений.

Светодиоды DIP относятся к категории индикаторных. У них есть еще одно наименование — DIL. Инсталлируются они на плату, на которой предварительно нужно проделывать отверстия. Можно отметить, что в рамках рассматриваемой категории могут выделяться различные типы светодиодов, которые отличаются диаметром колбы, цветом, материалом изготовления. При этом соответствующие параметры могут быть представлены в самом широком спектре. По форме рассматриваемые решения — цилиндрические. Среди соответствующих светодиодов есть как монохромные, так и многоцветные устройства.

Spider LED

Данного типа светодиоды в целом очень схожи с предыдущими устройствами. Но у них вдвое больше выводов — 4. В то время как у светодиодов DIP — 2. Тот факт, что представленный тип решений имеет больше выходов, оптимизирует теплоотвод и повышает надежность соответствующих компонентов. На практике они используются в разных сферах, в частности как светодиоды для авто.

Светодиоды типа SMD

Данные решения выпускаются с применением концепции поверхностного монтажа. То есть они представляют собой светодиоды, инсталлируемые на какую-либо поверхность, в то время как другие решения могут устанавливаться посредством сквозного монтажа.

Размеры светодиодов этого типа могут быть существенно меньше, чем у альтернативных им решений, равно как и тех конструкций, на которые они инсталлируются. Опять же, в данном случае правомерно вести речь о более оптимальном теплоотводе. Использование светодиодов типа SMD во многих случаях позволяет расширить вариативность исполнения осветительных конструкций.

Как определить тип светодиода

SMD-светодиоды относятся к категории осветительных. Характеризуются достаточно сложной структурой. Так, сам светодиод состоит из металлической подложки. На ней фиксируется кристалл, который припаивается непосредственно к контактам корпуса подложки. Над кристаллом размещается линза. При этом на одной подложке может быть инсталлировано 1-3 светодиода. К SMD относятся распространенные типы сверхярких светодиодов, таких как 3528. Данные решения имеют высокий уровень востребованности.

Светодиоды типа COB

Следующий популярный тип светодиода — COB. Он изготовлен с применением технологии, которая предполагает инсталляцию кристалла непосредственно на плату. Данное решение характеризуется большим количеством преимуществ:

— защищенность соединения от окисления;

— небольшие габариты конструкции;

— эффективность теплоотвода;

— снижение себестоимости инсталляции светодиодов — в сравнении, в частности, с устройствами типа SMD.

Виды светодиодов

Если рассматривать указанные выше типы светодиодов, то можно отметить, что решения марки COB можно отнести к самым инновационным. Впервые подобная технология была реализована японскими инженерами в конце 2000-х годов. Сейчас данные виды светодиодов продолжают набирать популярность.

Как считают эксперты, рассматриваемые решения могут и вовсе стать наиболее востребованными на рынке, особенно если говорить о коммерческом сегменте, о сфере бытового освещения. Стоит отметить, что есть сферы, в рамках которых применение светодиодов COB может быть затруднено. В числе таковых — производство профессионального осветительного оборудования. Дело в том, что рассматриваемые светодиоды не слишком оптимальны с точки зрения приспособления к организации освещения с установленной кривой силы света. В таких случаях более подходящими могут оказаться устройства типа SMD.

Описываемые диоды относятся к осветительным. Как отмечают эксперты, их можно отнести к лучшим, исходя из характеристик светового потока. Поставляются на рынок в разных цветах, например красном, зеленом, синем, а также белом. Световой поток у этих моделей имеет угол рассеивания в 40-120 градусов.

На одной подложке может быть установлено более 9 светодиодов типа COB. Покрываются они люминофором, вследствие чего приобретают высокую яркость. Можно отметить, что световой поток у данных решений выше, чем у устройств типа SMD. Таким образом, если рассматривать то, какой тип светодиодов лучше, то по указанному критерию преимущество может иметь решение класса COB.

Светодиоды типа COB также находят применение в автомобильной индустрии. Их можно использовать в качестве компонента передних, задних фар, поворотников. Главное — правильно инсталлировать приобретенные устройства. Для этого имеет смысл обратиться к опытным специалистам.

Волоконные светодиоды

К инновационным можно отнести волоконные светодиоды. Они появились на рынке недавно, в 2015 году. Разработаны были рассматриваемые решения инженерами из Южной Кореи.

Использовать данные типы светодиодов можно в производстве одежды. То есть, из них вполне реально сшить рубашку или футболку, которые могут светиться. Производство одежды на основе волоконных светодиодов предполагает также применение различных полимеров, а также соединений алюминия.

Светодиоды Filament

Еще один пример инновационных светодиодов — решения типа Filament. Главное их преимущество — высокая энергоэффективность. При одинаковой мощности, к примеру, с такими светодиодами, как COB, решения типа Filament могут обеспечивать более высокий уровень освещенности.

Рассматриваемый инновационный продукт чаще всего используется при изготовлении осветительных ламп. В числе примечательных характеристик производства соответствующих светодиодов — осуществление монтажа непосредственно на подложку, выполненную из стекла. Данный подход дает возможность распространять свет, излучаемый светодиодом, на 360 градусов.

Температура светодиода

Как выбрать оптимальный вариант?

Как определить тип светодиода, оптимальный для той или иной конструкции? Существует большое количество критериев, на которые можно ориентироваться в данном вопросе. В принципе, вполне правомерно определить сферу применения светодиода исходя из его классификации по тем признакам, которые мы рассмотрели выше. Изучим специфику выбора соответствующих электронных компонентов с учетом особенностей девайсов:

— DIP;

— SMD;

— COB.

Выбор светодиодов: особенности решений типа DIP

Как мы отметили выше, DIP-светодиоды относятся к самым ранним продуктам, появившимся на рынке. Таким образом, в них задействованы довольно старые, но до сих пор востребованные технологии. Главные их преимущества — простота установки, удобство формы, низкое энергопотребление, слабый нагрев, а также достаточно высокая степень защищенности от внешнего воздействия.

Чаще всего рассматриваемые светодиоды выпускаются в диаметре 3 и 5 мм. Если проводить сравнения светодиодов по типам, то можно прийти к выводу, что рассматриваемые решения наиболее оптимальны для применения:

— в качестве элементов тюнинга автомобилей;

— как декоративные компоненты;

— в составе маломощных — как вариант самодельных — фонарей.

Рассматриваемые светодиоды имеют относительно невысокую стоимость и доступность на рынке. Можно отметить, что в числе самых часто встречаемых модификаций — светодиоды на 12 вольт. Они могут присутствовать в различных онлайновых каталогах, а также специализированных магазинах в широком ассортименте. Собственно, любые светодиоды на 12 вольт характеризуются достаточно высокой востребованностью на рынке.

Выбор светодиодов: особенности решений типа SMD

Соответствующего типа решения по внешнему виду принципиально отличаются от других тем, что имеют плоскую форму. Монтаж данных электронных компонентов осуществляется без использования ножек. Ток на светодиоды типа SMD подается на клеммы, которые находятся с их обратной стороны.

Таким образом, инсталляция данных девайсов осуществляется без использования отверстий. Размещение светодиодов можно осуществить очень компактно. Как результат — может уменьшиться и конструкция, на которой соответствующие устройства располагаются.

Основные способы применения рассматриваемых устройств — тот же автотюнинг, различные типы интерьерного освещения. В числе самых значимых преимуществ данных вариантов — высокая яркость, светоотдача. В сочетании с небольшими размерами эти решения обладают существенными преимуществами перед альтернативными моделями изделий.

В числе самых распространенных на современном рынке — тип светодиода 3528. Данные изделия широко применяются при выпуске светодиодных лент. Конструкция соответствующих изделий позволяет выпускать трехцветные светодиоды — с красным, синим, а также зеленым цветами свечения. На базе решений типа 3528 производятся многие другие электронные компоненты, например светодиод типа SMD 5050.

Рассматриваемые изделия также характеризуются ценовой доступностью. Представлены на рынке они обычно в широком ассортименте.

Выбор светодиодов: особенности решений типа COB

Прежде всего стоит отметить, что значительная часть светодиодов соответствующего типа — очень мощные конструкции. Их характерная особенность — быстрое рассеивание света, благодаря размещению кристаллов на поверхности, которая обеспечивает динамичное отведение тепла.

Рассматриваемые светодиоды — очень яркие. Это делает их востребованными как раз для использования в конструкции автомобильных фар. Стоит отметить, что данные изделия следует инсталлировать с учетом ряда значимых нюансов — таковые могут знать только опытные специалисты. Поэтому для установки соответствующих решений рекомендуется обращаться к компетентным сервисным службам.

типов диодов — условное обозначение, характеристики и применение.

Базовый диод состоит из двух клемм. Этот терминал называется анодом и катодом. Он обладает свойством проводить течение тока в едином и унифицированном направлении. Это основное свойство диода делает его базовым строительным блоком в блоках питания. потому что там это предпочтительнее в процессе ректификации.

Используется во время модуляции сигналов. Существует много применений для диодов, основанных на требованиях в различных областях электроники, а также электротехники.Как правило, диоды изготавливаются из полупроводников, таких как кремний или германий, исходя из того, что тип полупроводникового материала является предпочтительным.

Различные типы диодов

Во-первых, он начался с основного диода, состоящего из p-n-перехода. Дальнейшее развитие и увеличение потребностей и потребностей в различных подсистемах проложили путь к формированию различных типов диодов. Каждый диод имеет свое значение в области электроники.

Использование диода в электронных модулях огромно. Тем не менее, особые случаи диодов были построены так, чтобы он мог работать в обратном смещении, а также для удовлетворения соответствующих терминологии.

Давайте рассмотрим различные типы диодов, которые используются в базовой электронике. Это

1) P-N Соединительный диод

Это основной диод, образованный взаимодействием материалов p-типа и n-типа. Это касается концепции смещения. Это смещение заставляет его классифицировать на различные режимы работы.

Этот диод проводит только во время пересылки смещения. В обратном смещении нет очевидного потока тока. Это указывает на то, что ток блокируется во время обратного смещения.

Symbol of P-N Junction Diode Symbol of P-N Junction Diode

Символ соединительного диода P-N

Они используются там, где предпочтительны применения для слабых токов, таких как сигнальные диоды. одно из основных применений этого в качестве выпрямителей.

2) Стабилитрон

Это диод, сконструированный таким образом, что он может работать в режиме обратного смещения.Для примененного прямого смещения рабочие характеристики будут аналогичны характеристикам обычного диода с основным p-n-переходом.

Symbol for Zener Diode Symbol for Zener Diode

Zener Diode

Когда диод находится в режиме обратного смещения после того, как он достигает минимального напряжения Зенера, мы видим приращение значений тока, но напряжение остается постоянным после этой точки.

Это делает его применимым для использования при регулировании напряжений. Особенность диода заключается в том, что он начинает проводить во время обратного смещения.Более дзен-напряжение этого типа диодов фиксируется производителями. По этой причине может быть изготовлено больше дзен-диодов с различными более дзен-напряжениями.

3) Диоды Шоттки

Диод, который может работать с малым временем переключения, называется диодом Шоттки. Падение напряжения, которое считается прямым, очень низкое.

Symbol for Schottky Diode Symbol for Schottky Diode

Диод Шоттки

Применение диодов этого типа можно увидеть в достаточно быстрых цепях зажима.Этот тип диодов работает в диапазоне гигагерц. То есть это может быть предпочтительным во время высокочастотных применений.

4) Шоковые диоды

Это еще один тип диодов, которые также используются для коммутации. Он имеет некоторое основное напряжение, которое называется напряжением запуска.

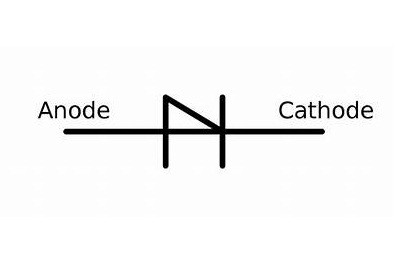

Symbol for Shockley Diode Symbol for Shockley Diode

Символ Shockley Diode

Если приложенное к нему напряжение меньше базового значения триггера, оно не может переключиться, поскольку оно остается в режиме высокого сопротивления.Когда приложенное напряжение превышает базовое значение триггера, устанавливается путь низкого сопротивления. Таким образом, диоды Шокли работают.

5) Varactor или Varicap Diode

Это еще одна особая категория диодов, где приложение обратного напряжения изменяет емкость на стыке. Поскольку это диод с переменной емкостью, его можно сокращенно называть варикапом.

Symbol for Varicap Diode Symbol for Varicap Diode

Символ для Varicap Diode

Приложенное значение обратного напряжения может влиять на ширину перехода.Они прямо пропорциональны друг другу. Но они обратно связаны с емкостью на стыке.

Это основная причина, по которой они применяются в генераторах. Изменение значения емкости заставляет схему работать как тюнер.

6) Barrett Diode

BARITT обозначает время прохождения барьерного впрыска. В диодах этого типа излучение происходит за счет тепловой энергии. Это состоит из меньшего шума по сравнению с диодами другого типа.

Они применимы в различных устройствах, таких как микшеры, это могут быть усилители, основанные на способности слабого сигнала, или это могут быть генераторы.

7) Диод Ганна

Это основной диод с двумя клеммами. Он не обладает переходом P-N, как другие диоды. Генераторы из диодов Ганна используются во время радиосвязи.

Symbol for Gunn Diode Symbol for Gunn Diode

Gunn Diode

Они также используются в военных областях. Основные тахометры состоят из этого диода в нем. В настоящее время в системах контроля открытия дверей требуются датчики, что возможно благодаря диодам Ганна. В схемах охранной сигнализации этот диод также является предпочтительным.

8) Светоизлучающие диоды (светодиоды)

Это типы диодов, которые работают в рабочей области смещения переадресации. Когда диод начинает проводить в этой области, возникает поток тока. Этот ток называется током пересылки. Во время этого процесса свет излучается от диода.

Symbol for LED Symbol for LED

Светодиод

К ним относятся различные типы светодиодов. А именно мигает тот, который может действовать как вкл / выкл в течение определенного количества времени.Это могут быть триколорные выводы, которые излучают более двух цветов в зависимости от полученного положительного значения напряжения.

Кроме того, есть светодиоды, излучающие инфракрасный свет. Практическое применение этого можно увидеть в пультах дистанционного управления. Выше обсуждены некоторые из типов, присутствующих в LED.

9) LASER Diode

Его нельзя назвать таким же, как обычный светодиод. Поскольку этот тип диода излучает свет, отличный от нормального, он называется когерентным светом.Этот свет фокусируется как пятно диаметром менее одного микрометра.

Symbol for LASER Diode Symbol for LASER Diode

LASER Diode

Поскольку время отклика у диодов этого типа меньше, они используются в качестве оптических запоминающих устройств, а также в проигрывателях компакт-дисков. В настоящее время можно увидеть сканеры штрих-кода, это одно из применений лазерного диода. Они также видны в принтерах LASER, факсов и т. Д.

10) Фотодиод

Как следует из названия, когда диод взаимодействует с генерируемым током света.Это означает, что на этапе темноты не может быть никакого тока, указывающего, что это состояние разомкнутой цепи.

Когда диод входит в контакт со светом, он взаимодействует, и количество тока течет в цепи, делая диод ярким. Функциональность фотодиода больше напоминает диод дзен, потому что он также может проводить во время обратного смещения.

Photo Diode Photo Diode

Photo Diode

Текущее значение и значение интенсивности света прямо пропорциональны друг другу.Они также имеют достаточно быстрое время отклика, которое составляет наносекунды. Диоды этого типа также могут генерировать электричество.

11) PIN-диод

Этот диод характеризуется во время своей конструкции. В этом типе диода он имеет как стандарты p-типа, так и n-типа. Но соединение, образованное из-за его взаимодействий здесь, не будет иметь концентрации легирования в нем, относящемся к собственному полупроводнику.

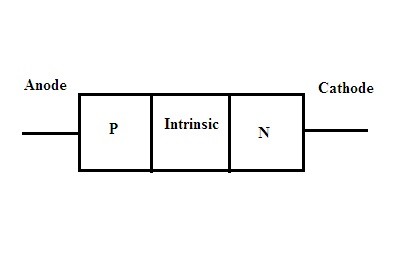

Symbol for PiN Diode Symbol for PiN Diode

Символ для диода PiN

Этот регион полезен во время таких приложений, как переключение.

12) Диод быстрого восстановления

Согласно названию, диод будет обладать более быстрым временем восстановления. Во время выпрямления в качестве входного сигнала применяется переменный ток. Это имеет положительные и отрицательные уровни в нем. Для изменения полярностей с положительного на отрицательное или с отрицательного на положительное время восстановления должно быть быстрым.

Во время высокочастотных применений это становится обязательным для обеспечения самого быстрого времени восстановления. Следовательно, этот диод является предпочтительным в таких случаях. Это приводит к тому, что представление должно быть точным и поддерживать целостность сигнала.

13) Туннельный диод

Это диод с основным переходом p-n, который обладает свойством отрицательного сопротивления. В этом типе диодов значения напряжения и тока обратно пропорциональны друг другу.

Tunnel Diode Tunnel Diode

Туннельный диод

В диапазоне сверхвысоких скоростей в этих туннельных диодах используются переключатели. Время переключения будет в нано или пикосекундах. Из-за концепции отрицательного сопротивления, включенного в него, это используется в терминологии схемы генератора релаксации.

14) Шаг восстановления диода

Он может упоминаться как часть микроволнового диода. В высокочастотном диапазоне это имеет тенденцию генерировать импульсы. Эти диоды зависят от типа диодов, которые имеют характеристики быстрого отключения в зависимости от их работы.

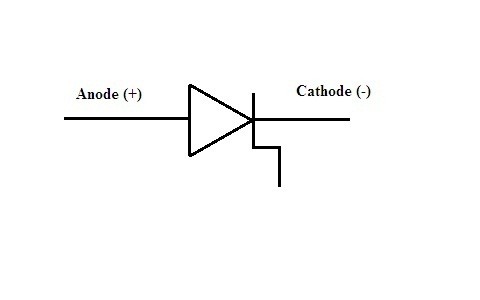

Symbol of Step Recovery Diode Symbol of Step Recovery Diode

Символ ступенчатого восстановления Диод

Следовательно, различные типы диодов и их применение обсуждались выше. Каждый диод уникален как по представлению, так и по применению.Выше мы обсуждали различные типы в диоде относительно его применений. Можете ли вы описать функциональность различных типов диодов?

типов диодов, функциональная схема, рабочие характеристики и характеристики

С самого начала, начиная с электронного проектирования и заканчивая производством и ремонтом, диоды широко используются в различных областях. Они бывают разных типов и передают электрический ток в зависимости от свойств и характеристик этого конкретного диода. В основном это P-N переходные диоды, светочувствительные диоды, стабилитроны, диоды Шоттки, варакторные диоды. Фоточувствительные диоды включают светодиоды, фотодиоды и фотоэлектрические элементы.Некоторые из них кратко описаны в этой статье.

1. Диод перехода P-N

Переход P-N — это полупроводниковое устройство, которое состоит из полупроводникового материала P-типа и N-типа. P-тип имеет высокую концентрацию дырок, а N-тип имеет высокую концентрацию электронов. Диффузия дырок — от р-типа до n-типа, а диффузия электронов — от n-типа до p-типа.

Донорные ионы в области n-типа становятся положительно заряженными, когда свободные электроны переходят из n-типа в p-тип.Следовательно, положительный заряд построен на N-стороне соединения. Свободные электроны через соединение — это отрицательные акцепторные ионы, заполняя отверстия, тогда отрицательный заряд, установленный на p-стороне соединения, показан на рисунке.

Электрическое поле, образованное положительными ионами в области n-типа и отрицательными ионами в областях p-типа. Эта область называется диффузионной областью. Поскольку электрическое поле быстро уносит свободные носители, следовательно, область обеднена свободными носителями.Встроенный потенциал V bi за счет Ê, сформированный на стыке, показан на рисунке.

Функциональная схема

диода перехода PN:

Functional Diagram of P-N Junction Diode Functional Diagram of P-N Junction Diode Функциональная схема диода перехода PN

Характеристики прямого соединения PN:

Когда положительный вывод батареи подключен к P-типу, а отрицательный вывод подключен к N-типу Вызывается прямое смещение PN перехода показано на рисунке ниже.

Forward Characteristics of P-N Junction Forward Characteristics of P-N Junction Прямые характеристики соединения P-N

Если это внешнее напряжение становится больше значения потенциального барьера, приблизительно 0.7 вольт для кремния и 0,3 В для Ge, потенциальный барьер пересечен, и ток начинает течь из-за движения электронов через переход и то же самое для дырок.

PCBWay PCBWay
P-N Junction Forward Bias Characteristics P-N Junction Forward Bias Characteristics Характеристики прямого смещения PN-перехода

Характеристики обратного PN-перехода:

Когда положительное напряжение подается на n-часть, а отрицательное напряжение на p-часть диода, говорят, что оно обратное состояние смещения.

P-N Junction Reverse Characteristics Circuit P-N Junction Reverse Characteristics Circuit Цепь характеристик обратного перехода P-N

Когда положительное напряжение подается на N-часть диода, электроны движутся к положительному электроду, и приложение отрицательного напряжения к p-части заставляет отверстия двигаться к отрицательному электроду.В результате электроны пересекают соединение, чтобы соединиться с отверстиями на противоположной стороне соединения, и наоборот. В результате образуется обедненный слой, имеющий высокоимпедансный путь с высоким потенциальным барьером.

P-N Junction Reverse Bias Characteristics P-N Junction Reverse Bias Characteristics Характеристики обратного смещения перехода P-N

Применение диода перехода P-N:

Диод перехода P-N представляет собой двухполюсное устройство, чувствительное к полярности, диод проводит при смещении переадресации, а диод не проводит при обратном смещении. Благодаря этим характеристикам, P-N переходный диод используется во многих приложениях, таких как

  1. Выпрямители в источнике постоянного тока
  2. Схемы демодуляции
  3. Сети отсечки и ограничения

2.Фотодиод

Фотодиод — это своего рода диод, который генерирует ток, пропорциональный энергии падающего света. Это преобразователь света в напряжение / ток, который находит применение в системах безопасности, конвейерах, системах автоматического переключения и т. Д. Фотодиод по своей конструкции похож на светодиод, но его p-n-переход очень чувствителен к свету. P-n-переход может быть открыт или упакован с окном для ввода света в P-N-переход. В состоянии прямого смещения ток проходит от анода к катоду, а в состоянии обратного смещения фототок течет в обратном направлении.В большинстве случаев упаковка фотодиода аналогична светодиодной с анодными и катодными выводами, выступающими из корпуса.

Photo Diode Photo Diode Фотодиод

Существует два вида фотодиодов — фотодиоды PN и PIN. Разница в их производительности. PIN-фотодиод имеет внутренний слой, поэтому он должен быть обратным смещением. В результате обратного смещения ширина области обеднения увеличивается, а емкость p-n-перехода уменьшается. Это позволяет генерировать больше электронов и дырок в области истощения.Но одним недостатком обратного смещения является то, что он генерирует шумовой ток, который может снизить отношение сигнал / шум. Поэтому обратное смещение подходит только в приложениях, где требуется более высокая пропускная способность. Фотодиод PN идеально подходит для работы в условиях слабого освещения, потому что работа беспристрастна.

Photodiode Photodiode Фотодиод работает в двух режимах, а именно: фотоэлектрический режим и фотопроводящий режим. В фотоэлектрическом режиме (также называемом режимом нулевого смещения) фототок от устройства ограничен, и напряжение накапливается.Теперь фотодиод находится в состоянии смещения вперед, и через p-n-переход начинает течь «темновой ток». Этот поток темнового тока происходит противоположно направлению фототока. Темный ток генерируется в отсутствие света. Темновой ток — это фототок, индуцированный фоновым излучением, плюс ток насыщения в устройстве.

Режим фотопроводимости возникает, когда фотодиод имеет обратное смещение. В результате этого ширина обедненного слоя увеличивается и приводит к уменьшению емкости p-n-перехода.Это увеличивает время отклика диода. Чувствительность — это отношение генерируемого фототока к энергии падающего света. В режиме фотопроводимости диод генерирует только небольшой ток, называемый током насыщения, или обратный ток вдоль своего направления. Фототок остается неизменным в этом состоянии. Фототок всегда пропорционален люминесценции. Несмотря на то, что фотокондуктивный режим работает быстрее, чем фотогальванический, электронный шум выше в фотопроводящем режиме.Фотодиоды на основе кремния генерируют меньше шума, чем фотодиоды на основе германия, поскольку кремниевые фотодиоды имеют большую запрещенную зону.

3. Стабилитрон

zener zener Стабилитрон представляет собой тип диода, который позволяет протекать току в прямом направлении, аналогичном выпрямительному диоду, но в то же время он может разрешать обратный ток также при напряжении выше значения пробоя стабилитрона. Это обычно на одно-два вольт выше номинального напряжения стабилитрона и известно как напряжение стабилитрона или точка лавинного напряжения.Zener был назван так в честь Кларенса Зенера, который открыл электрические свойства диода. Стабилитроны находят применение в регулировании напряжения и для защиты полупроводниковых приборов от колебаний напряжения. Стабилитроны широко используются в качестве эталонов напряжения и в качестве шунтирующих регуляторов для регулирования напряжения на цепях.

Стабилитрон использует свое p-n-соединение в режиме обратного смещения для получения эффекта Зенера. Во время эффекта Зенера или пробоя Зенера, Зенер удерживает напряжение, близкое к постоянному значению, известному как напряжение Зенера.Обычный диод также обладает свойством обратного смещения, но если напряжение обратного смещения будет превышено, диод будет подвергаться воздействию сильного тока, и он будет поврежден. Стабилитрон, с другой стороны, специально разработан для того, чтобы иметь пониженное напряжение пробоя, называемое напряжением Зенера. Стабилитрон также обладает свойством контролируемого пробоя и позволяет току поддерживать напряжение на стабилитроне вблизи напряжения пробоя. Например, 10-вольтный стабилитрон будет падать на 10 вольт в широком диапазоне обратных токов.

ZENER SYMBOL ZENER SYMBOL Когда диод Зенера смещен в обратном направлении, его p-n-переход испытывает пробой Лавины, и стабилитрон проводит в обратном направлении. Под воздействием приложенного электрического поля валентные электроны будут ускоряться, чтобы сбить и выпустить другие электроны. Это заканчивается эффектом Лавины. Когда это происходит, небольшое изменение напряжения приведет к большому току. Пробой стабилитрона зависит от приложенного электрического поля, а также от толщины слоя, на который подается напряжение.

ZENER BREAKDOWN ZENER BREAKDOWN Для стабилитрона требуется последовательный резистор ограничения тока, чтобы ограничить протекание тока через стабилитрон. Обычно ток стабилитрона фиксируется как 5 мА. Например, если используется стабилитрон на 10 В с источником питания 12 В, то 400 Ом (близкое значение — 470 Ом) идеально подходит для поддержания тока стабилитрона на уровне 5 мА. Если напряжение питания составляет 12 вольт, то на стабилитроне 10 вольт, а на резисторе 2 вольт. При 2 В на резисторе 400 Ом ток через резистор и стабилитрон составит 5 мА.Поэтому, как правило, резисторы от 220 Ом до 1 кОм используются последовательно с стабилитроном в зависимости от напряжения питания. Если ток через стабилитрон недостаточен, выход будет нерегулируемым и меньше номинального напряжения пробоя.

1 1 Следующая формула полезна для определения тока через стабилитрон:

Стабилизатор = (VIn — V Out) / R Ом

Значение резистора R должно удовлетворять двум условиям.

  1. Это должно быть низкое значение для обеспечения достаточного тока через стабилитрон
  2. Номинальная мощность резистора должна быть достаточно высокой, чтобы защитить стабилитрон.

Фото предоставлено:

  • Zener от wikimedia
  • Функциональная схема диода P-N-перехода по Кюру
.

диодов < Типы диодов > | Основы электроники

Выпрямительный диод

(REC): структура и характеристики

Структура Символ Приложения ・ Характеристики
  • Используется для выпрямления (то есть первичная сторона блока питания)
  • Преимущественно класс 1A и выше, высокое напряжение пробоя (400 В / 600 В)
Выпрямительные диоды

, как следует из их названия, предназначены для выпрямления общих частот переменного тока.Выпрямление в основном включает в себя преобразование из переменного тока в постоянное и может включать в себя высокие напряжения и токи. Эффективность преобразования может сильно различаться в зависимости от рабочей частоты и условий. Таким образом, предлагаются различные типы, включая модели с низким V F (прямое напряжение), высокоскоростное переключение и модели с низким уровнем шума.

Configuration Конфигурация выпрямительной цепи]

Коммутационный диод

(SW): структура и особенности

Структура Символ Приложения ・ Характеристики
  • Идеально подходит для различных коммутационных приложений
  • Скорость переключения: короткое время обратного восстановления trr

Эти диоды обеспечивают коммутацию.Подача напряжения в прямом направлении приведет к току (ВКЛ). И наоборот, подача напряжения в обратном направлении остановит протекание тока. Переключающие диоды обычно характеризуются более коротким временем обратного восстановления (trr), что приводит к лучшей производительности переключения.

Включить Выключить
>

Что такое обратное время восстановления (trr)?

Время обратного восстановления trr относится ко времени, которое требуется переключающему диоду для полного выключения из состояния ВКЛ.Как правило, электроны не могут быть остановлены сразу после выключения работы, что приводит к некоторому току, протекающему в обратном направлении. Чем выше этот ток утечки, тем больше потери. Однако время обратного восстановления можно сократить за счет диффузии тяжелых металлов, оптимизации материала или разработки FRD (диодов быстрого восстановления), которые подавляют звон после восстановления.

Ключевые точки
  • трр означает время, за которое ток исчезает после переключения напряжения в противоположном направлении.
  • Более короткое значение trr означает меньшие потери и более высокие скорости переключения

Барьерные диоды Шоттки (SBD): структура и особенности

Структура Символ Приложения ・ Характеристики
  • Используется для выпрямления вторичного источника питания
  • Низкое V F (малые потери), большое I R
  • Быстрая скорость переключения

В отличие от обычных диодов, которые обеспечивают характеристики диодов через переход PN (полупроводник-полупроводник), барьерные диоды Шоттки используют барьер Шоттки, состоящий из перехода металл-полупроводник.Это приводит к значительно более низким характеристикам V F (прямое падение напряжения) по сравнению с диодами с PN-переходами, что обеспечивает более высокие скорости переключения. Однако одним недостатком является больший ток утечки (I R ), что делает контрмеры необходимыми для предотвращения теплового разгона.

SBD

, которые часто используются для выпрямления вторичного источника питания, имеют характеристики, которые могут сильно различаться в зависимости от типа используемого металла. ROHM предлагает широкую линейку ведущих SBD, в которых используются различные металлы.

  • RB ** 1 серия low V F тип
  • RB ** 0 серия низкая I R тип
  • ROHM предлагает серии RB ** 8 диодов ультранизкого уровня I R для автомобильной промышленности
Ключевые точки
    Типы
  • Low V F и I R могут быть достигнуты простым изменением типа металла.

Тепловой побег

Барьерные диоды Шоттки чувствительны к чрезмерному выделению тепла при большом потоке тока.В результате сочетание высокой температуры с увеличением I R (ток утечки) может привести к повышению температуры корпуса и окружающей среды. Следовательно, реализация неправильного теплового проекта может привести к тому, что количество выделяемого тепла превысит количество рассеиваемого, что может привести к увеличению тепловыделения и тока утечки и в конечном итоге привести к повреждению. Это явление называется «тепловым побегом».

Ключевые точки
  • Высокие температуры окружающей среды могут стать причиной теплового разгона
Стабилитрон

(ZD) : Структура и особенности

Структура Символ Приложения ・ Характеристики
  • Используется в цепях постоянного напряжения
  • Защищает микросхемы от повреждений в результате скачков тока и ESD
  • Генерирует постоянное напряжение, когда напряжение подается в обратном направлении.
Стабилитроны

обычно используются в цепях постоянного напряжения для обеспечения постоянного напряжения, даже если ток колеблется, или в качестве элементов защиты от импульсных токов и электростатических разрядов.В отличие от стандартных диодов, которые используются в прямом направлении, стабилитроны предназначены для использования в обратном направлении. Напряжение обратного пробоя стабилитрона называется напряжением стабилитрона V Z , а значение тока в это время называется током стабилитрона (I Z ). В последние годы в связи с продолжающейся миниатюризацией и повышением производительности электронных устройств возникает необходимость в более совершенных защитных устройствах, что приводит к появлению диодов TVS (подавление переходных напряжений).

Ключевые точки
  • Только диоды Зенера работают в обратном направлении

высокочастотных диодов (PIN-диодов): структура и особенности

Что такое диодная емкость (C т )

Количество накопленного заряда внутри при подаче обратного смещения называется емкостью диода (C t ). Электрически нейтральный обедненный слой формируется путем заполнения собственного слоя, созданного между слоями P и N, носителями заряда (дырками и электронами).Слой истощения действует как паразитный конденсатор, емкость которого пропорциональна площади PN-соединения и обратно пропорциональна расстоянию d. Расстояние определяется концентрацией слоев P и N. Подача напряжения на диод приведет к увеличению обедненного слоя и уменьшению C t . Требуемое значение Ct будет варьироваться в зависимости от применения.

[При подаче обратного напряжения]

Ключевые точки
  • Чем шире слой обеднения (и больше расстояние), тем ниже емкость C t .

диодов к странице продукта

ROHM использует оригинальные передовые технологии, чтобы предложить широкую линейку диодов. Кроме того, передовые знания в области малосигнальных диодов и диодов средней и высокой мощности позволили разработать высококачественные диоды Шоттки и диоды с быстрым восстановлением.

,
Простая английская Википедия, бесплатная энциклопедия Анод и Катод. Катод отмечен на корпусе.

Диод — это электронный компонент с двумя электродами (разъемами), который позволяет электричеству проходить через него в одном направлении, а не в другом.

Диоды могут быть использованы для преобразования переменного тока в постоянный ток (Диодный мост). Они используются в источниках питания, а иногда и для декодирования радиосигналов амплитудной модуляции (как в кристаллическом радио).Светодиоды (светодиоды) представляют собой тип диодов, которые производят свет.

Сегодня самые распространенные диоды изготавливаются из полупроводниковых материалов, таких как кремний или иногда германий.

Первые типы диодов назывались клапанами Флеминга. Это были вакуумные трубки. Они были внутри стеклянной трубки (очень похоже на лампочку). Внутри стеклянной колбы была маленькая металлическая проволока и большая металлическая пластина. Маленький металлический провод нагревался и излучал электричество, которое захватывалось пластиной.Большая металлическая пластина не нагревалась, поэтому электричество могло проходить в одном направлении через трубу, но не в другом направлении. Клапаны Флеминга больше не используются, потому что они были заменены полупроводниковыми диодами, которые меньше, чем клапаны Флеминга. Томас Эдисон также обнаружил это свойство, работая над своими лампочками.

Структура лампового диода

Полупроводниковые диоды изготовлены из двух типов полупроводников, соединенных друг с другом. Один тип имеет атомы с дополнительными электронами (так называемая n-сторона).Другой тип имеет атомы, которые хотят электронов (так называемая р-сторона). Из-за этого электричество будет легко перетекать со стороны со слишком большим количеством электронов в сторону со слишком небольшим количеством. Однако электричество не будет течь легко в обратном направлении. Эти различные типы сделаны легированием (полупроводник). Кремний с растворенным в нем мышьяком является хорошим полупроводником на n-стороне, а кремний с растворенным в нем алюминием — хорошим полупроводником на p-стороне. Другие химические вещества также могут работать.

Разъем на стороне n называется катодом, разъем на стороне p называется анодом.

Положительное напряжение на стороне p [изменить | изменить источник]

Если вы подаете положительное напряжение на сторону p и отрицательное напряжение на сторону n, электроны на стороне n захотят перейти к положительному напряжению на стороне p, а отверстия на стороне p захотят перейти к отрицательному напряжению на н-стороне. Из-за этого поток тока может существовать, но для его запуска требуется определенное количество напряжения (очень маленькое количество напряжения недостаточно, чтобы электрический ток протекал).Это называется напряжением включения. Напряжение включения кремниевого диода составляет около 0,7 В. Германиевому диоду необходимо напряжение включения около 0,3 В.

Отрицательное напряжение на стороне p [изменить | изменить источник]

Если вместо этого вы подаете отрицательное напряжение на сторону p и положительное напряжение на сторону n, электроны стороны n хотят перейти к источнику положительного напряжения вместо другой стороны диода. То же самое происходит на стороне р. Таким образом, ток не будет течь между двумя сторонами диода.Увеличение напряжения в конечном итоге заставит протекать электрический ток (это напряжение пробоя). Многие диоды будут разрушены обратным потоком, но некоторые сделаны, чтобы выжить.

Когда температура увеличивается, напряжение включения снижается. Это облегчает прохождение электричества через диод.

Существует много типов диодов. Некоторые из них имеют очень специфическое использование, а некоторые имеют множество применений.

Символы [изменить | изменить источник]

Вот некоторые распространенные символы полупроводниковых диодов, используемые на принципиальных схемах:

Стандартный выпрямительный диод [изменить | изменить источник]

Это изменяет A / C (переменный ток, как в розетке в доме) на D / C (постоянный ток, используемый в электронике).Стандартный выпрямительный диод имеет особые требования. Он должен выдерживать большой ток, не подвергаться значительному воздействию температуры, иметь низкое напряжение включения и поддерживать быстрые изменения направления тока. Современная аналоговая и цифровая электроника использует такие выпрямители.

Светодиод [изменить | изменить источник]

Светодиод излучает свет при прохождении через него электричества. Это более длительный и эффективный способ создания света, чем лампы накаливания. В зависимости от того, как это было сделано, светодиод может делать разные цвета.Светодиоды были впервые использованы в 1970-х годах. Светодиод может в конечном итоге заменить лампочку, так как развивающаяся технология делает ее ярче и дешевле (она уже более эффективна и длится дольше). В 1970-х годах светодиоды использовались для отображения цифр в таких приборах, как калькуляторы, и в качестве способа показать, что питание включено для больших приборов. [1]

Фотодиод [изменить | изменить источник]

Фотодиод — это фотодетектор (противоположность светодиода).Он реагирует на свет, который входит. Фотодиоды имеют оконное или оптоволоконное соединение, которое пропускает свет в чувствительную часть диода. Диоды обычно имеют сильное сопротивление; свет уменьшает сопротивление. [2]

стабилитрон [изменить | изменить источник]

Стабилитрон похож на обычный диод, но вместо разрушения большим обратным напряжением он пропускает электричество. Необходимое для этого напряжение называется напряжением пробоя или напряжением стабилитрона. [3] Поскольку он построен с известным напряжением пробоя, его можно использовать для подачи известного напряжения.

Varactor Diode [изменить | изменить источник]

Варикап или варактор используется во многих устройствах. Он использует область между p-стороной и n-стороной диода, где электроны и дырки уравновешивают друг друга. Это называется зоной истощения. Изменяя величину обратного напряжения, размер зоны истощения изменяется. В этой области имеется некоторая емкость, и она изменяется в зависимости от размера зоны истощения.Это называется переменной емкостью или для краткости варикап. [4] Используется в ФАПЧ (контурах фазовой синхронизации), которые используются для управления высокоскоростной частотой, на которой работает чип.

Step-Recovery-Diode [изменить | изменить источник]

Символ является символом диода с некой загвоздкой. Используется в цепях с высокими частотами до ГГц. Он отключается очень быстро, когда прекращается прямое напряжение. Для этого используется ток, который течет после изменения полярности.

PIN-диод [изменить | изменить источник]

Конструкция этого диода имеет внутренний (нормальный) слой между n- и p-сторонами. На более медленных частотах он действует как стандартный диод. Но на высоких скоростях он не успевает за быстрыми изменениями и начинает действовать как резистор. Внутренний слой также позволяет ему обрабатывать входы высокой мощности и может использоваться в качестве фотодиода.

диод Шоттки [изменить | изменить источник]

Символом этого является символ диода с буквой «S» на пике.Вместо того, чтобы обе стороны были полупроводниками (такими как кремний), одна сторона была металлической, как алюминий или никель. Это снижает напряжение включения примерно до 0,3 вольт. Это примерно половина порогового напряжения обычного диода. Функция этого диода состоит в том, что не вводятся неосновные носители — на n-стороне есть только дыры, а не электроны, а на p-стороне есть только электроны, а не дырки. [5] Поскольку он чище, он может реагировать быстрее, без диффузионной емкости, которая может замедлять его. Это также создает меньше тепла и является более эффективным.Но он имеет некоторую утечку тока при обратном напряжении.

Когда диод переключается с постоянного тока на постоянный ток, это называется переключением. Это занимает десятки наносекунд в типичном диоде; это создает некоторый радиошум, который временно ухудшает радиосигналы. Диод Шоттки переключается за небольшую долю того времени, меньше наносекунды.

Туннельный диод [изменить | изменить источник]

В символе туннельного диода есть дополнительная квадратная скобка в конце обычного символа.

Туннельный диод состоит из высоколегированного pn-перехода. Из-за этого высокого легирования существует только очень узкая щель, через которую электроны могут проходить. Этот туннельный эффект появляется в обоих направлениях. После того, как определенное количество электронов прошло, ток через зазор уменьшается до тех пор, пока не начнется нормальный ток через диод при пороговом напряжении. Это вызывает область отрицательного сопротивления. Эти диоды используются для работы с действительно высокими частотами (100 ГГц).Он также устойчив к радиации, поэтому их используют в космических кораблях. Они также используются в микроволновых печах и холодильниках. [6]

Обратный диод [изменить | изменить источник]

Символ имеет в конце диода знак, который выглядит как большой I. Он сделан аналогично туннельному диоду, но n- и p-слой не легированы так высоко. Это позволяет току течь в обратном направлении при небольших отрицательных напряжениях. Он может быть использован для устранения низкого напряжения (менее 0,7 вольт).

Кремниевый выпрямитель (SCR) [изменить | изменить источник]

Вместо двух слоев, как обычный диод, он имеет четыре слоя, в основном это два диода, соединенных вместе, с затвором посередине.Когда между затвором и катодом подается напряжение, включается нижний транзистор. Это позволяет току проходить, что активирует верхний транзистор, и тогда ток не нужно будет включать напряжением затвора. [7]

Wikimedia Commons имеет СМИ, связанные с Диоды .
,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
