Виды кабелей и проводов и их назначение. Виды кабелей и проводов: классификация, характеристики и области применения

Какие бывают основные виды кабелей и проводов. Как классифицируются кабели по назначению и конструкции. Каковы характеристики и особенности силовых, контрольных, сигнальных и других типов кабелей. Где применяются различные виды кабельной продукции.

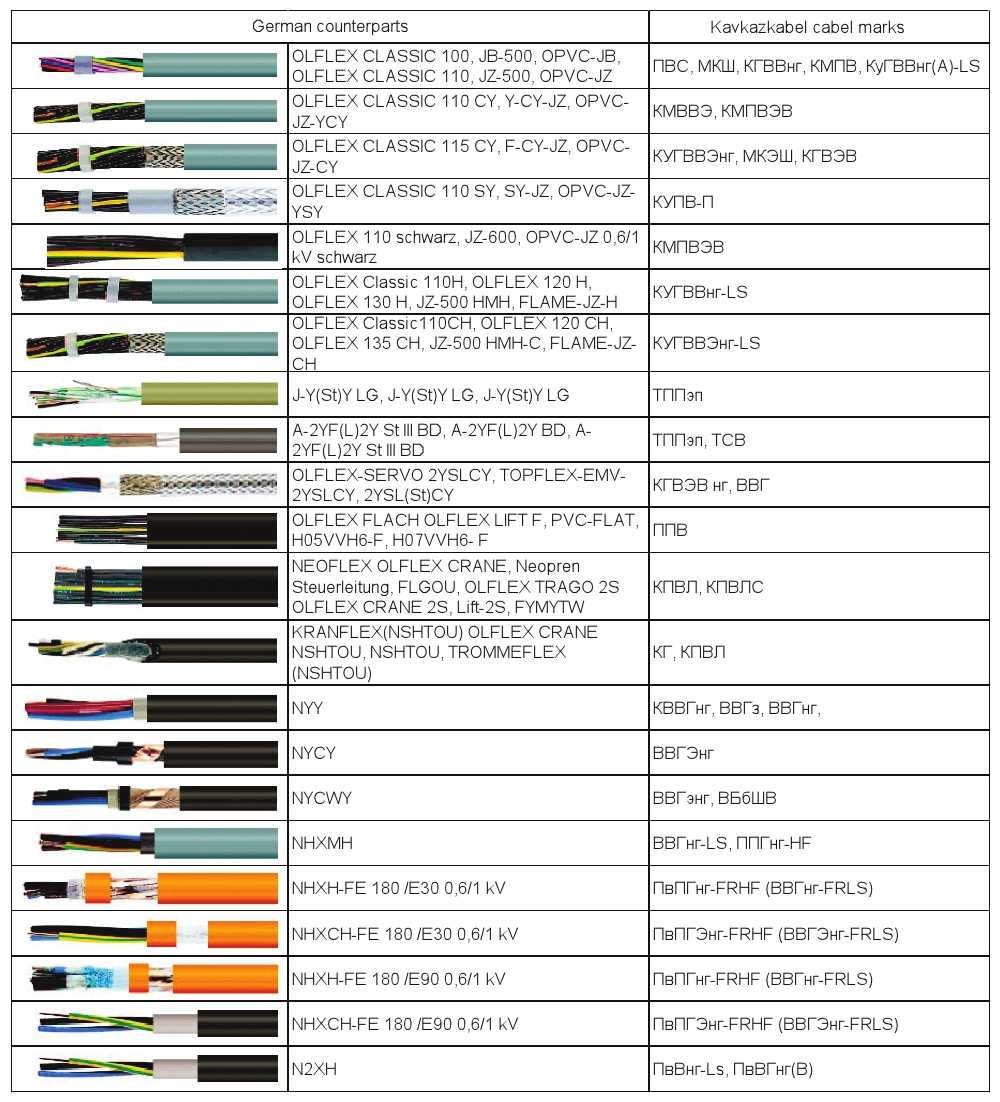

Классификация кабелей и проводов

Кабели и провода можно классифицировать по нескольким основным признакам:

• По назначению: силовые, контрольные, сигнальные, связи и т.д.
• По материалу жил: медные, алюминиевые
• По изоляции: с бумажной, пластмассовой, резиновой изоляцией
• По защитным покровам: бронированные, небронированные
• По форме: круглые, плоские
• По числу жил: одножильные, многожильные

Рассмотрим основные виды кабелей и проводов подробнее.

Силовые кабели

Силовые кабели предназначены для передачи и распределения электрической энергии в силовых и осветительных сетях. Их основные характеристики:

• Рабочее напряжение: от 660 В до 500 кВ
• Число жил: от 1 до 5
• Сечение жил: от 1,5 до 2500 мм²
• Материал жил: медь или алюминий

Наиболее распространенные марки силовых кабелей:

ВВГ

ВВГ — силовой кабель с медными жилами и ПВХ изоляцией. Основные характеристики:

• Число жил: 1-5
• Сечение: 1,5-240 мм²
• Напряжение: до 1 кВ
• Рабочая температура: от -50°С до +50°С

Применяется для прокладки в помещениях, на открытом воздухе, в кабельных сооружениях.

NYM

NYM — силовой кабель немецкого стандарта с медными жилами и ПВХ изоляцией. Характеристики:

• Число жил: 2-5
• Сечение: 1,5-16 мм²
• Напряжение: до 660 В
• Рабочая температура: от -40°С до +70°С

Используется для стационарной прокладки в сухих и влажных помещениях, в том числе под штукатуркой.

Контрольные кабели

Контрольные кабели применяются для передачи сигналов контроля, измерения, защиты в системах автоматики, телемеханики, релейной защиты. Их особенности:

• Число жил: от 2 до 64
• Сечение жил: от 0,5 до 10 мм²
• Рабочее напряжение: до 1 кВ

Основные марки контрольных кабелей:

КВВГ

КВВГ — контрольный кабель с медными жилами и ПВХ изоляцией. Характеристики:

• Число жил: 4-37
• Сечение: 0,75-6 мм²
• Напряжение: до 660 В
• Рабочая температура: от -50°С до +70°С

Применяется для неподвижной прокладки в помещениях, каналах, туннелях.

Кабели связи

Кабели связи служат для передачи информационных сигналов в системах связи, телекоммуникациях, локальных сетях. Основные виды:

Витая пара

Витая пара — кабель связи, состоящий из скрученных пар медных проводников. Характеристики:

• Категории: 5e, 6, 6A, 7
• Число пар: 2-4
• Полоса пропускания: до 600 МГц
• Скорость передачи: до 10 Гбит/с

Применяется для построения локальных компьютерных сетей.

Оптоволоконный кабель

Оптоволоконный кабель использует для передачи данных световые импульсы. Особенности:

• Типы волокон: одномодовые, многомодовые
• Число волокон: от 1 до 288
• Полоса пропускания: до 100 ТГц
• Скорость передачи: до 100 Тбит/с

Применяется для высокоскоростной передачи данных на большие расстояния.

Провода для электропроводки

Провода используются для внутренней электропроводки в зданиях и сооружениях. Основные виды:

ПВС

ПВС — гибкий провод с медными жилами и ПВХ изоляцией. Характеристики:

• Число жил: 2-5
• Сечение: 0,75-16 мм²
• Напряжение: до 380 В
• Рабочая температура: от -40°С до +40°С

Применяется для присоединения электроприборов и инструментов к сети.

ПУНП

ПУНП — плоский провод с медными жилами и ПВХ изоляцией. Характеристики:

• Число жил: 2-3
• Сечение: 1,5-6 мм²
• Напряжение: до 250 В
• Рабочая температура: от -15°С до +50°С

Используется для открытой и скрытой проводки в сухих помещениях.

Специальные кабели

К специальным относятся кабели, предназначенные для особых условий эксплуатации:

Огнестойкие кабели

Огнестойкие кабели сохраняют работоспособность при пожаре в течение заданного времени. Характеристики:

• Предел огнестойкости: от 30 до 180 минут
• Температура эксплуатации: до +750°С

Применяются в системах пожарной сигнализации, аварийного освещения, противопожарной автоматики.

Судовые кабели

Судовые кабели предназначены для эксплуатации на морских и речных судах. Особенности:

• Повышенная гибкость
• Маслобензостойкость
• Негорючесть
• Устойчивость к морской воде

Используются для систем электроснабжения, управления и связи на судах.

Области применения различных видов кабелей

Разные типы кабелей и проводов находят применение в следующих сферах:

• Силовые кабели — в системах электроснабжения зданий, промышленных предприятий, транспорта
• Контрольные кабели — в системах автоматизации производства, телемеханики, сигнализации
• Кабели связи — в телекоммуникационных сетях, системах передачи данных, телефонии
• Провода — во внутренних электрических сетях зданий, электропроводке квартир и офисов
• Специальные кабели — в особых условиях эксплуатации: на транспорте, в шахтах, при высоких температурах

Правильный выбор кабеля с учетом условий прокладки и эксплуатации обеспечивает надежную и безопасную работу электрических и информационных систем.

Виды проводов и кабелей

«Провода и кабели выполняют функцию проводки электрического тока между электросхемой и потребителем». Если ваши знания на этом заканчиваются на их назначении, но вы хотели бы узнать больше, то эта статья для вас. Мы подробно расскажем о видах и типах электротехнических изделий и их назначении.

На сегодняшний день, согласно перечню производимых изделий по государственному стандарту, на рынке представлено более 20 000 разновидностей проводов и кабелей. На сайте amperkin.ru представлен широкий ассортимент этой товарной группы для любых целей. А теперь давайте разберемся как определять их виды и назначения.

Определение вида по типу жил

Внутри оболочки любого провода находится металлическая проволока. Именно эта сердцевина и проводит ток из пункта А в пункт Б, поэтому её принято называть жилой. Жилы могут отличаться друг от друга по количеству проволочек и поперечным сечением, определяющим пропускную способность.

По количеству проволочек внутри изоляционной поверхности жилы делятся на моножильные  и многопроволочные. Название каждой говорит само за себя: внутренность провода состоит либо из цельного куска проволоки, либо из множества тонких проволочек, скрученных между собой, толщина каждой может составлять до 0,7 мм². Разница в гибкости итогового изделия. Если первый вариант используется чаще всего для стационарной прокладки силовых кабелей, где–то под землей, водой, в стене и т.д., то второй вариант наоборот: регулярно встречается нами в повседневной жизни, преимущественно в удлинителях и шнурах питания электрических приборах.

Площадь сечения сердцевины проводов и кабелей является определяющим фактором для мощности тока, который может быть через нее пропущен, поэтому обращайте внимание на показатель перед покупкой.

Из чего состоят жилы?

Как правило, есть два основных материала, используемых при изготовлении жил —это медь и алюминий. Каждый из них имеет свои преимущества и недостатки, поэтому также лучше выбирать изделие исходя из конкретной цели.

Алюминиевые изделия значительное дешевле и легче медных, но на этом их преимущества, увы, заканчиваются. Из–за запрета на использование алюминиевых проводов сечением меньше чем 16 мм², остаются доступными только варианты с монолитными жилами, то есть никаких изгибов и резких поворотов. Кроме того, по–настоящему высокая электропроводность встречается только у абсолютно чистого металла, а примеси, которые попадают при производстве, могут значительно снизить этот показатель.

Многие ошибочно принимают решение в пользу алюминиевых проводов в целях экономии, но при длительном использовании и частой необходимости обслуживания такого материала, экономия испаряется.

Преимущества и недостатки жил из меди прямо противоположны жилам из алюминия. Медная проволока практически в два раза выигрывает у алюминия по показателю электропроводки, она имеет отличную гибкость и может быть подвергнута практически любым изгибам, но эти преимущества сказываются на цене. Еще раз отметим, что в долгосрочной перспективе установка электропроводки с использованием медной сердцевины будет экономичнее алюминиевой из–за долговечности материала.

Что необходимо знать об изоляции проводов?

Изоляционные материалы обеспечивают бесперебойную работу проводки, а также защищают ее от внешних воздействий. Изоляция может быть как внутренней, покрывающей каждую жилу отдельно и внешней. Внутренний слой делает невозможным контакт нескольких жил друг с другом и обеспечивает защиту от механических повреждений, в то время как внешний слой изоляции как раз ограничивает электропроводку от внешних факторов.

В зависимости от индивидуальных характеристик, изоляция выдерживает высокие и низкие температуры, напряжение (до 1000 Вольт) и сопротивляется воздействию ультрафиолетовых лучей.

Чаще всего при производстве изоляционных материалов используют резину, полиэтилен, карболит и поливинилхлорид (ПВХ). У каждого из материалов индивидуальные показатели восприимчивости к высоким и низким температурам, коэффициенты гибкости и горючести, поэтому изоляцию следует выбирать исходя из помещения, в котором прокладывается электрика. В каталоге электротехнических изделий amperkin.ru вы найдете провода и кабели для любой цели.

Виды проводов

Далее мы конкретнее рассмотрим самые распространенные виды проводов и способы их применения. Для удобства восприятия, мы поделили их на несколько групп:

1. Плоские

• ПБПП (ПУНП) – классические плоские провода, который мог видеть каждый из нас. Возможна передача тока до 250 Вольт в температурных условиях от –15 до +50 °С. Чаще всего используется для подключения освещения и розеток. Изоляция из ПВХ.

• ПБППг (ПУГНП) – по сути применения и основным характеристикам ничем не отличается от предыдущего. Единственное отличие – буква “г” в названии, означающая повышенную гибкость провода.

• АПУНП – если первый и второй примеры выполнены из меди, то этот провод сделан с жилой из алюминия. Все остальные характеристики идентичны.

С перемычками

• ППВ – между жилами вставлена перемычка, изоляция и перемычка выполнены из ПВХ. Возможна передача тока до 450 Вольт в температурах от –40 до +70 °С. Устойчива к кислоте, щелочи, не подвержена возгоранию.

• АППВ – как вы могли догадаться, буква “А” в названии свидетельствует о том, что изделие выполнено из алюминия. В остальном характеристики неизменны.

Одножильные

• АПВ – монолитная жила выполнена из алюминия, а изоляция из ПВХ, классический провод с рабочей температурой от –50 до +70 °С.

• ПВУ – такая же монолитная жила, но из меди.

• ПУГВ – как и ПВ1 выполнена из меди, но жила здесь не монолитная, а многопроволочная. Это значительно повышает гибкость изделия.

Оболочка специально выполняются в различных цветовых решениях, чтобы при проводке не путаться и не использовать специальные средства маркировки.

Виды кабелей

Ниже рассказываем про принцип деления кабелей на группы, их виды и назначение.

1. Силовые кабели

• ВВГ – классика в мире кабелей. Внутренняя и внешняя изоляции выполнены из ПВХ, защищает жилы от высокой влажности – до 98% при температуре +40 °С. Возможна передача тока до 1000 Вольт. Имеет множество модификация: с алюминиевыми жилами, плоским строением, с заполнением внешней изоляции резиновой стружкой и т. д.

• NYM – по сути это тот же ВВГ. Он также предназначен для бытовой проводки (освещение и электрика). Но в отличие от ВВГ, NYM сделан в Германии по более высоким стандартам качества, поэтому считается надежнее.

• ВББШв – кабель с монолитными или многопроволочными жилами (от 1 до 5 шт.), состоящими из меди. Вся изоляция выполнена из поливинилхлорида (ПВХ), внутреннее пространство также заполнена этим материалом.

• ШВВП – гибкий кабель, используемый для освещения.

• ПВС – гибкий силовой кабель, используемый для подключения бытовой техники.

Помимо силовых кабелей есть еще группа коммуникационных, которые используются для подключения телевизионных и телефонных антенн, интернета и т.д. Между собой эти кабели могут делиться на несколько категорий по скорости передачи данных.

В последнюю группу можно выделить специализированные кабели. Их назначение в использовании при нестандартных условиях, к примеру: очень высокие, или низкие температура, давление, влажность.

Итоги

Подводя итоги нашей статьи хочется еще раз отметить самый главный тезис: нет универсального провода или кабеля, подходящего под все условия одновременно. Необходимо выбирать изделие, исходя из вашей цели и внешних обстоятельств для проводки.

Классификация кабелей и проводов: особенности + фото

Содержание

• 1 Классификация кабелей и проводов
• 2 Силовые кабели
  • 2.1 Кабель ВВГ
  • 2.2 Кабель NYM
  • 2.3 Кабель КГ
  • 2.4 ВББШв
• 3 Провода
  • 3.1 Провод ПБПП (ПУНП)
  • 3.2 Провод ПБППг (ПУГНП)
  • 3.3 Првод ППВ
  • 3.4 Провод АПВ
  • 3.5 Провод ПВ1 и ПВ3
  • 3.6 Провод ПВС
  • 3.7 Провод ШВВП
• 4 Кабели для передачи информации
  • 4. 1 Антенные кабели
  • 4.2 RG-6
  • 4.3 Кабель РК 75
  • 4.4 RG
  • 4.5 Компьютерные кабели

Классификация кабелей и проводов на данный момент разнообразна, каких только не существует. Хочу заметить, что есть и обычные модификации. Человек, когда пытается найти для себя нужный кабель, всегда сталкивается со сложностями. Поэтому в данной статье я решил собрать весь класс проводов и кабелей. Надеюсь, что эта статья будет полезна всем и поможет сделать правильный выбор.

Классификация кабелей и проводов

Силовые кабели

Кабель ВВГ

Силовой кабель ВВГ состоит из изоляции ПТЖ и имеет оболочку из ПВХ. В средине медная жила, она не имеет защиты. Кабель применяется для распространения электрического тока, рабочее напряжение составляет 600-1000 Вольт, при этом частота – 50 Герц. Количество жил может быть разное в зависимости от модификации, обычно от 1 до 5. Сечение – 1.5 до 2.4 миллиметров.

Кабель ВВГ

Данный кабель широко применяется практически во всех сферах, рабочее напряжение всегда составляет +50 -50 градусов. Не боится влаги и устойчив ко всем внешним агрессивным веществам.

Разновидности ВВГ:

• АВВГ – характеристики те же, но в средине алюминиевая жила;

  Кабель АВВГ

• ВВГнг – хорошая защита от горения;
• ВВГнг LS – редкий экземпляр на нашем рынке;

  Кабель ВВГнг LS

• ВВГп – одна особенность, плоское сечение кабеля;
• ВВГз – пространство между изоляцией и жилами из резиновой смеси.

Кабель NYM

Кабель NYM

Требования к проводам и кабелям этой модели особенные, ведь именно он считается повышенной прочности. Все жилы только медные, их количество от 2 до 5. В тоже время сечение от 1.5 до 1.6 мм. Предназначается для проведения различных осветительных систем. Не боятся влаги и устойчивы ко многим внешним факторам, рабочая температура от -50 до +70 . Один большой минус – плохо выдерживает прямые солнечные лучи, лучше его накрывать от них. Прочитайте, как нарастить кабель NYM.

Кабель КГ

Если говорить за обозначение кабелей и проводов данной модели, то здесь все предельно просто – кабель гибкий. Рабочее напряжение до 1000 Вольт, переменное 660 Вольт. Все жилы медные, легко гнуться. Жилы: от двух и до пяти. Изоляция резиновая.

Кабель КГ

ВББШв

Классификация кабелей и проводов данного вида означает, что это силовой кабель. Предназначается для проведения электричества для различных стационарных установок, или к отдельным объектам.

Кабель ВББШв

• Жилы медные;
• Количество жил от 1 до 5;
• Сечение составляет от 1,2 до 2,4 мм;
• ТПЖ изоляция;
• Защитное покрытие ПВХ;
• Рабочая температура: -50 +50;
• Устойчив в влаге (98%).

Модификации:

• АВББШв – алюминиевая жила;
• ВББШвнг – кабель не горит;
• ВББШвнг-LS – кабель не горит и здесь низкое газо и дымовыделение.

Провода

Провод ПБПП (ПУНП)

Плоский провод, здесь только медные однопроволочные жилы. Применяется для прокладки различных осветительных систем и для монтажа розеток и выключателей. Из него можно сделать и ответвление провода.

Провод ПБПП (ПУНП)

• Покрытие – ПВХ;
• 2-3 жилы;
• Сечение от 1.5 до 6 мм;
• Напряжение номинальное 250 Вольт;
• Чистота 50 Герц;
• Температура работы: -15 до +50.

Провод ПБППг (ПУГНП)

Классификация кабелей и проводов данной модели отличается от предыдущего варианта только тем, что здесь все жилы многопроволочные. Остальные характеристики полностью совпадают.

Провод ПБППг (ПУГНП)

Првод ППВ

Данный провод медный. Применяется при прокладке силовых линий и стационарных систем освещения. Провод не боится агрессивных веществ и не подвергается горению.

Провод ППВ

• Сечение: 0.75-6 мм;
• Количество жил: от двух до трех;
• Номинальное напряжение – 450 Вольт;
• Частота: 400 Герц;
• Температура работы: от -50 до +70 градусов;
• Влагостойкий.

Провод АПВ

Применяет практически во всех известных сферах монтажа силовых и осветительных систем. Прокладывается только в пустотах, трубах или других подобных приспособлениях.

Провод АПВ

• Изоляция ПВП;
• Сечение: 2.5 – 16 мм;
• Алюминиевый одножильный провод;
• Температура: -50 + 70;
• Влагостойкий.

Провод ПВ1 и ПВ3

Такие типы электрических проводов и кабелей очень схожи друг с другом, единственная разница – это материал жилы, может быть алюминий и медь. Применятся только для установки различных осветительных и силовых систем.

Провод ПВ1 и ПВ3

• Защита ПВП;
• Материал – медь или алюминий;
• Радиус изгиба – 6 метров;
• Сечение начинается с 0.75.

Провод ПВС

Классификация кабелей и проводов данного типа считается самой популярной. Ведь данный кабель применяется для подключения различного электроустройств, розеток, выключателей, по мощности практически нет никаких ограничений.

Провод ПВС

• Медный провод;
• Сечение: от 0.75 до 16 мм;
• Количество жил: от 2 до 5;
• Рабочее напряжение – 380 Вольт;
• Температура от -40 до +40;
• Частота: 50 Герц.

Провод ШВВП

Данный вид проводов используется для присоединения бытовой техники, и осветительных приборов, которые имеют небольшое напряжение.

Провод ШВВП

• Защита ПВХ;
• Жил: от двух до трех;
• Сечение: от 0.5 до 0.75 мм;
• Рабочее напряжение: 380 Вольт;
• Частота: 50 Герц.

Кабели для передачи информации

Антенные кабели

RG-6

Предназначается для передачи сигналов электронной аппаратуры. Данный кабель коаксиальный, медная жила, которая имеет сечение 1 мм. Изоляция из полиэтилена.

Кабель RG-6

Кабель РК 75

Считается лучшим для передачи видеосигнала на различные антенны и видеокамеры. С помощью него можно передавать сразу несколько источников.

Кабель РК 75

Кабель РК 75 в разрезе

RG

У него существует множество разновидностей. Главная особенность – устойчив к температуре, и различным ударным нагрузкам.

Компьютерные кабели

Это те кабели, которые подключаются к компьютеру. Их возможности практически безграничны, собой представляют витые пары. Каждый имеет изоляции ПВХ, дополнительно такие кабеля могут оснащаться влагостойкими оболочками.

Витая пара

Витая пара схема

Можно выделить следующих представителей:

• UTP;
• FTP;
• S/FTP;
• STP.

Будет интересно: Как изолировать провод.

Типы кабелей, назначение, преимущества, недостатки, применение

Кабель представляет собой физическую среду, по которой осуществляется аналоговая и цифровая передача данных.

Содержание

• Типы кабелей
  • Экранированная витая пара (STP)
    • Назначение
    • Преимущества
    • Недостатки
    • Применение
  • Неэкранированная витая пара (UTP)
    • Назначение
    • Преимущества
    • Недостатки
    • Применение
  • Коаксиальный кабель
    • Кабель основной полосы частот
    • Широкополосный кабель
    • Толстая и тонкая сеть
    • Преимущества 900 12
    • Недостатки
    • Применение
  • Волоконно-оптический кабель
    • Сердцевина
    • Оболочка
    • Корпус
    • Одномодовый
    • Многомодовый
    • Преимущества
    • Недостатки
    • Применение

При выборе кабеля учитываются тип передачи данных, назначение, преимущества и недостатки.

Типы кабелей

Кабели классифицируются как

• Витая пара
• Коаксиальный
• Оптоволокно

Витая пара состоит из пар медные провода, один провод несет сигнал, а другой используется для привязки к земле. Каждые два провода скручены друг с другом в пары, заключенные в пластиковую оболочку, каждый провод имеет диаметр от 0,4 мм до 0,8 мм.

Количество пар зависит от типа кабеля. Больше витков на фут в паре проводов, меньше перекрестных помех.

Значение скручивания заключается в том, что оно уменьшает или сводит на нет помехи, такие как шум или перекрестные помехи, вызванные радиочастотными электромагнитными помехами.

При скручивании проводов влияние шума или помех одинаково на оба провода. Поскольку приемник воспринимает только разницу между двумя проводами, эффективный шум подавляется.

Витая пара бывает двух типов.

1. Экранированная витая пара (STP)
2. Неэкранированная витая пара (UTP).

Кабель с экранированной витой парой (STP)

Как следует из названия, кабель с экранированной витой парой добавляет проводящий слой (обычно металлическую фольгу или сетку), окружающий либо каждую пару, либо весь кабель.

Назначение

Экран на витой паре обеспечивает более высокую скорость передачи.

Преимущества

• Простая установка.
• Обладает большей пропускной способностью по сравнению с кабелем UTP.
• Экранирован, что обеспечивает более высокую скорость передачи данных.

Недостатки

• Кабели большего диаметра дороже по сравнению с UTP или коаксиальным кабелем.

Применение

• Используется в качестве измерительного кабеля в промышленности.
• Используется в суровых холодных и жарких условиях.
• Исследовательские приложения.

Неэкранированная витая пара (UTP)

В неэкранированной витой паре не используется дополнительное экранирование, такое как сетка или алюминиевая фольга, которые увеличивают объем.

Существуют различные типы неэкранированной витой пары, все они поддерживают разные полосы пропускания.

Категория 1: Используется для телефонной линии с низкой скоростью передачи данных.

Категория 2: Может поддерживать скорость до 4 Мбит/с.

Категория 3: Может поддерживать скорость до 16 Мбит/с.

Категория 4: Может поддерживать скорость до 20 Мбит/с.

Категория 5: Может поддерживать скорость до 200 Мбит/с.

Назначение

Кабель с невитой парой используется для голосовых, низкоскоростных и высокоскоростных систем передачи данных и звука.

Преимущества

• Дешевле по сравнению с коаксиальным или оптоволоконным кабелем.
• Используется в компьютерных сетях, таких как Ethernet, на коротких и средних расстояниях.

Недостатки

• Этот кабель можно использовать на коротких расстояниях из-за затухания сигнала.

Приложения

• Используется в локальной сети.

Коаксиальный кабель

Коаксиальные кабели также называются коаксиальными (сокращенно).

Коаксиальный кабель представляет собой многослойный кабель.

Коаксиальные кабели имеют внутренний проводник, называемый сердечником, по которому передается радиочастотный сигнал. Основной провод может быть одиночным сплошным проводником или многожильным витым кабелем. Он окружен диэлектрическим изолятором.

Диэлектрический изолятор разделяет внутренний проводник и наружную медную плетеную сетку. Диэлектрический изолятор покрыт медной сеткой (фольгированной или плетеной жилой). Диэлектрический изолятор может быть выполнен из вспененного полиэтилена или ПТФЭ, что сводит к минимуму омические потери, возникающие при контакте с проводниками. Наружная оболочка предназначена для защиты кабеля от воздействия окружающей среды и механических повреждений. Распространенный выбор – ПВХ.

Как внутренний проводник, так и проводник из плетеной проволочной сетки в кабеле имеют общую центральную ось, отсюда и термин коаксиальный. Коаксиальные кабели оцениваются в омах по их импедансу. Общие импедансы 50 Ом, 75 Ом, 95 Ом.
Существует множество типов разъемов для коаксиальных кабелей.

Обычно четыре. Типы BNC, SMA, N, F. Коаксиальные кабели классифицируются в зависимости от типа передачи сигнала. Один — Baseband, а другой — широкополосный кабель.

Кабель основной полосы частот

Это кабель с сопротивлением 50 Ом, способный к цифровой передаче. Используется на коротких дистанциях для оптимальной производительности.

Широкополосный кабель

Кабель с сопротивлением 75 Ом, используемый для аналоговой передачи данных. Используется до 100 км.

В соответствии со стандартами Radio Gauge (RG) существует два типа коаксиальных кабелей:

Thicknet и Thinnet

Thicknet: коаксиальный кабель RG 8, RG 9, RG 11, также известный как толстый Ethernet или системы 10Base5. 10 означает, что это скорость 10 Мбит/с, а 5 означает расстояние 500 метров между узлами или повторителями. Где Base указывает, что тип передачи — «передача в основной полосе частот»

В кабелях Thicknet используется коаксиальный кабель большего сечения, чем в кабелях Thinnet.

Thinnet: Коаксиальный кабель RG 58 используется в системах 10Base2. 10 означает скорость 10 Мбит/с, а 2 означает расстояние 200 метров между узлами или повторителями.

Преимущества

• Коаксиальный кабель подходит как для аналоговой, так и для цифровой передачи данных.
• У него более высокая пропускная способность, поэтому он поддерживает смешанный спектр услуг.
• Относительно дешевле оптоволоконного кабеля.

Недостатки

• Количество соединений узлов ограничено.
• Склонен к повреждениям из-за ударов молнии.

Приложения

• Широкополосный доступ в Интернет, высокоскоростные компьютерные шины данных, кабельное телевидение, Ethernet.

Волоконно-оптический кабель

Он также известен как оптоволоконный кабель, состоящий из прядей одного или нескольких волокон внутри оболочки, и его сборка аналогична электрическому кабелю.

Оптическое волокно состоит из трех частей

Сердцевина

Это внутренний слой, называемый сердцевиной, с показателем преломления n1. Свет направляется в этой части. Сердцевина будет иметь более высокий показатель преломления, чем оболочка.

Оболочка

, окружающая сердечник, с показателем преломления n2. Чей показатель преломления меньше ядра? Цель оболочки состоит в том, чтобы удерживать отражения света в ядре, а не быть отражениями.

Оболочка

Внешний слой для защиты кабеля от повреждений.

Существует два типа оптических волокон: стекло и пластик. Пластиковое волокно используется для короткой связи. Оптическое волокно передает данные со скоростью света в стекле.

Волоконно-оптический кабель использует световые импульсы вместо электрических импульсов для передачи данных. Потенциальную опасность инфракрасного красного света, используемого в телекоммуникациях, нельзя увидеть невооруженным глазом.

Волоконно-оптический кабель поставляется с одномодовыми или многомодовыми соединениями.

Одномодовый

Одномодовый позволяет одновременно передавать только один режим света через ядро, что обеспечивает более высокую пропускную способность.

Одномодовое оптоволокно, количество отражений света в сердцевине меньше, что приводит к низкому затуханию и позволяет данным передаваться дальше и быстрее. Одномодовый обеспечивает наименьшие потери в связи.

Многомодовые

Многомодовые соединения имеют больший диаметр сердечника. Это позволяет нескольким длинам волн света передаваться по нескольким путям одновременно.

Многомодовые соединения используются на более коротких расстояниях, так как затухание сигнала будет больше, скорость передачи данных медленнее, так как количество отражений в ядре больше.

Преимущества

• Чрезвычайно высокая пропускная способность и скорость.
• Невосприимчив к электромагнитным помехам.
• Несколько километров оптоволоконного кабеля можно сделать дешевле, чем эквивалентную длину медного кабеля.
• Оптические волокна обычно имеют более длительный жизненный цикл, превышающий 100 лет.
• Потери сигнала в оптоволоконном кабеле намного меньше, чем в медном проводе.
• Меньший размер и легкий вес, чем у сопоставимого медного кабеля.
• Меньший вес может быть объединен вместе.
• Оптическое волокно тоньше и может иметь меньший диаметр, чем медная проволока.

Недостатки

• Более опасны, чем повреждения, по сравнению с медными проводами.
• Не следует слишком туго скручивать или сгибать оптоволоконные кабели. Следуйте спецификации для радиуса изгиба кабеля.

Применение

• Используется в телефонных сигналах, интернет-коммуникациях, кабельном телевидении.

Источник: Передача данных и компьютерные сети группы ISRD, издание McGraw-Hill.

Читать далее:

• Технические характеристики преобразователя
• Сравнить Fieldbus и 4–20 мА
• Что такое кабельная спецификация?
• Уменьшение шумовых сигналов
• Тестирование оптоволоконного кабеля

Будьте первыми, кто получит эксклюзивный контент прямо на вашу электронную почту.

Обещаем не спамить. Вы можете отписаться в любое время.

Неверный адрес электронной почты

Типы компьютерных кабелей | Топ-7 основных типов компьютерных кабелей

В компьютерной системе есть несколько различных частей, которые подключены к системе. Эти части могут быть непосредственно подключены к материнской плате компьютерной системы, или может потребоваться кабель для подключения частей компьютера к системе. Эти части могут быть цифровыми камерами, жесткими дисками, мышами или другими устройствами. На рынке представлены различные типы кабелей, такие как кабель HDMI, кабель VGA, кабель DVI, кабель Ethernet, кабель PS/2, аудиокабель 3,5 мм, кабель USB и кабель питания компьютера.

Типы компьютерных кабелей

Вот список типов компьютерных кабелей

1. Кабель HDMI

HDMI (Медиа-интерфейс высокой четкости) — это тип компьютерного кабеля, который используется для передачи видео- и аудиосигналов высокой четкости. С помощью кабелей HDMI можно легко передавать аудио- и видеосигналы без ущерба для качества изображения, а с помощью этого кабеля можно отправлять кристально чистые изображения. Кабели HDMI используются для подключения кабельных коробок, телевизоров, DVD-плееров, медиастримеров и других электронных устройств. Все типы устройств Av могут быть подключены к одному стандартному кабелю, который является кабелем HDMI. Кроме того, один кабель HDMI способен одновременно передавать как аудио, так и видеосигналы.

2. Кабель VGA

Кабель VGA (Video Graphics Ray) — это еще один тип компьютерного кабеля, который используется для передачи видеосигналов и используется для соединения монитора и процессора компьютера. Кабель VGA также можно использовать в телевизорах высокой четкости. Вся информация, отображаемая на мониторе, поступает по кабелю VGA. В подключаемом кабеле всего 15 контактов, которые имеют три ряда по 5 контактов в каждом. При этом кабель легко вставляется в монитор, а другой конец закрепляется в процессоре компьютерной системы.

3. Кабель DVI

Кабели DVI используются для подключения ЖК-монитора и видеокарты. Используя этот кабель, пользователь может видеть изображение высокого качества без каких-либо помех. Кабель DVI в основном используется в ЭЛТ-мониторах с разъемом VGA. Этот кабель передает цифровые и аналоговые сигналы в компьютерную систему. Кабель DVI достаточно подходит для цифровых и аналоговых соединений. Кабель DVI можно легко отличить, будь он аналоговым или цифровым, по наличию на кабеле плоского штыря. Если у плоского штырька четыре контакта вокруг, то это аналог DVI, а есть только плоский штырек, то это цифровой DVI.

4. Кабель Ethernet

Кабель Ethernet — это тип компьютерного сетевого кабеля, который используется для проводной сети. Кабель Ethernet используется для подключения коммутаторов, мониторов, ПК к LAN (локальной сети). Длина и долговечность кабеля Ethernet характеризуют качество соединения. Если кабель слишком длинный и непрочный, он будет содержать плохое качество сигнала. И из-за этого фактора на рынке представлены различные типы кабелей Ethernet. Кабели Ethernet подключаются к порту Ethernet на материнской плате. Кабель Ethernet выглядит как телефонный кабель, но содержит больше проводов, чем телефонные кабели. В кабеле Ethernet восемь проводов, и на рынке они могут быть разных цветов.

5. Кабель PS/2

Кабель PS/2 — это стандартный кабель для подключения мыши и клавиатуры к компьютеру. Длина кабеля PS/2 достаточна для того, чтобы пользователь мог легко подключить мышь и клавиатуру к системе и использовать систему. В кабелях PS/2 всего 6 контактов и круглый разъем. Есть в основном два размера кабеля PS/2. Меньший размер является наиболее распространенным кабелем, но некоторые адаптеры можно использовать для преобразования его в больший размер. Этот кабель теперь заменен кабелями USB, поскольку они являются универсальными кабелями и могут быть легко подключены к любой системе.

6. Аудиокабель 5 мм

Аудиокабели 3,5 мм представляют собой тип компьютерных кабелей, которые используются в компьютерных аудиоприложениях. Этот кабель можно использовать для подключения мини-стерео аудиоустройства, звуковой карты ПК или любого портативного проигрывателя компакт-дисков к любому мультимедийному динамику. Этот кабель также можно использовать для подключения наушников к системе.

Зеленый порт предназначен для наушников и компьютерных динамиков. Синий порт предназначен для DVD-плеера, MP3-плеера, а розовый порт используется для подключения микрофонов.

7. Кабели USB

Кабель USB (универсальная последовательная шина) — это стандартный кабель, используемый для подключения универсальных устройств или персональных компьютеров. Он в основном используется для цифровой связи на короткие расстояния. Цифровые данные можно передавать с помощью USB-кабеля. В настоящее время кабель USB используется для зарядки таких устройств, как смартфоны, динамики Bluetooth, триммеры и многие другие. Кабели USB можно использовать для прямого подключения двух устройств. Кабель USB подключается к порту USB, имеющемуся в компьютерной системе. Мышь и клавиатура также подключаются к USB-порту, так как у них есть USB-кабели. Поскольку устройство подключено через USB-кабель, отсоединение USB-кабеля во время работы устройства может привести к повреждению устройства, поэтому всякий раз, когда возникает необходимость отсоединения USB-кабеля, сначала его следует безопасно извлечь, а затем быть удалены из системы.

Преимущества компьютерных кабелей

Ниже приведены некоторые преимущества, описанные ниже.

Компьютерные кабели могут использоваться для подключения различных устройств к системе и выполнения нескольких операций. Компьютерные кабели могут легко передавать через него цифровой и аналоговый сигнал. Некоторые компьютерные кабели способны передавать через них электроэнергию, как USB-кабель. С помощью компьютерного кабеля можно смотреть фильмы, играть в игры, слушать музыку и делать многое другое. Кабели Ethernet можно использовать для подключения компьютерной системы к Интернету.

Заключение

Каждый тип компьютерного кабеля имеет свои преимущества и может использоваться для разных целей.
