Виды конвекторов отопления: характеристики, принцип работы, особенности — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Какие бывают виды конвекторов отопления. Как работают конвекторы разных типов. Каковы преимущества и недостатки различных конвекторов. На что обратить внимание при выборе конвектора.

Содержание

Принцип работы и устройство конвектора отопления

Конвектор отопления работает по принципу естественной конвекции воздуха. Его основные элементы:

Нагревательный элемент (ТЭН)
Корпус с отверстиями для забора холодного и выхода нагретого воздуха

Процесс работы конвектора:

Холодный воздух поступает через нижние отверстия корпуса
Проходя через нагревательный элемент, воздух нагревается
Нагретый воздух поднимается вверх и выходит через верхние отверстия
На место вышедшего теплого воздуха поступает новая порция холодного

Таким образом создается постоянная циркуляция и равномерный нагрев воздуха в помещении. Некоторые модели дополнительно оснащаются вентилятором для ускорения конвекции.

Виды конвекторов по способу монтажа

Настенные конвекторы

Настенные конвекторы крепятся на стену на расстоянии 10-30 см от пола. Их основные преимущества:

Эффективный обогрев за счет оптимального расположения
Экономия пространства в помещении
Безопасность для детей и домашних животных
Эстетичный внешний вид

Недостатком является необходимость монтажа на стену.

Напольные конвекторы

Напольные модели устанавливаются непосредственно на пол. Их плюсы:

Мобильность — легко перемещать между комнатами
Простота установки — не требуют монтажа
Часто оснащаются колесиками для удобства перемещения

Минусы: занимают место на полу, менее эффективны по сравнению с настенными.

Универсальные конвекторы

Универсальные модели можно как крепить на стену, так и ставить на пол. Это позволяет выбрать оптимальный способ размещения в конкретном помещении.

Типы нагревательных элементов конвекторов

Трубчатые нагреватели

Трубчатые ТЭНы представляют собой металлические трубки с нагревательной спиралью внутри. Их особенности:

Высокая надежность и долговечность
Быстрый нагрев воздуха
Возможность использования во влажных помещениях
Издают небольшой треск при нагреве из-за разницы расширения материалов

Монолитные нагреватели

Монолитный нагревательный элемент представляет собой цельную алюминиевую отливку с запрессованной внутри спиралью. Преимущества:

Бесшумная работа
Высокая теплоотдача
Долгий срок службы
Устойчивость к коррозии

Игольчатые нагреватели

Игольчатый ТЭН состоит из керамической пластины с нагревательной спиралью. Его плюсы:

Низкая стоимость
Быстрый нагрев и остывание

Недостатки: небольшой срок службы, нельзя использовать во влажных помещениях.

Виды термостатов для конвекторов

Механический термостат

Механический термостат имеет простую конструкцию на основе биметаллической пластины. Его особенности:

Низкая стоимость
Щелчки при переключении
Невысокая точность поддержания температуры
Ограниченный срок службы

Электронный термостат

Электронный термостат работает на основе электронных компонентов. Преимущества:

Точное поддержание заданной температуры
Бесшумная работа
Возможность дистанционного управления
Наличие дополнительных функций

Программируемый термостат

Программируемый термостат позволяет настроить режимы работы конвектора по дням недели и времени суток. Его возможности:

Автоматическое изменение температуры
Управление со смартфона
Интеграция в систему «умный дом»
Экономия электроэнергии

Как правильно рассчитать мощность конвектора

Для расчета необходимой мощности конвектора используют следующее правило: на 1 м² площади помещения требуется примерно 100 Вт мощности. То есть для комнаты 20 м² понадобится конвектор мощностью около 2000 Вт.

При расчете также учитывают дополнительные факторы:

Теплоизоляция помещения (+10-20% мощности при плохом утеплении)
Количество и размер окон (+10% на каждое окно)
Расположение комнаты (угловая, над холодным подвалом и т.д.)
Высота потолков (выше 3 м требуют увеличения мощности)

Рекомендуется выбирать конвектор с небольшим запасом по мощности для эффективного обогрева даже в сильные морозы.

Дополнительные функции современных конвекторов

Многие модели конвекторов оснащаются дополнительными функциями для повышения комфорта использования:

Встроенный увлажнитель воздуха
Ионизатор
Таймер включения/выключения
Дисплей для отображения температуры
Защита от перегрева
Датчик опрокидывания
Режим антизамерзания

При выборе конвектора стоит обратить внимание на наличие нужных вам дополнительных функций.

Преимущества и недостатки конвекторов отопления

Основные плюсы конвекторов:

Быстрый нагрев помещения
Равномерное распределение тепла
Экономичность
Безопасность использования
Простота монтажа и обслуживания
Бесшумная работа

Недостатки:

Зависимость от электроэнергии
Сушат воздух при работе
Относительно высокая стоимость некоторых моделей

На что обратить внимание при выборе конвектора

При выборе конвектора отопления рекомендуется учитывать следующие факторы:

Мощность (соответствие площади помещения)
Тип монтажа (настенный, напольный, универсальный)

Вид нагревательного элемента
Тип термостата
Наличие нужных дополнительных функций
Уровень шума при работе
Габариты устройства
Дизайн (соответствие интерьеру)
Гарантийный срок
Стоимость и эксплуатационные расходы

Правильно подобранный конвектор обеспечит эффективный и комфортный обогрев вашего помещения.

Виды конвекторов по принципу работы и устройства

Конвекторы уже давно зарекомендовали себя как надежные и эффективные устройства для поддержания в доме тепла. Особенно это актуально в период межсезонья, когда на улице достаточно холодно, а отопление не работает. Сегодня на рынке представлено большое разнообразие моделей конвекторов, различающихся принципом установки и технологией подачи тепла. Рассмотрим подробнее, что нам предлагает современное производство.

Принцип работы и устройство конвектора

Теплый воздух в помещении всегда поднимается к потолку, вытесняя холодные воздушные массы вниз. На этом принципе и строится работа электрического конвектора. Благодаря встроенному нагревательному прибору он обеспечивает непрерывную циркуляцию холодных и теплых воздушных потоков в комнате. За счет этого воздух прогревается и достигает заданной температуры.

В случае, когда необходимо направить поток в определенную сторону, можно использовать специальный защитный экран, рассчитанный, в том числе, на выполнение этой функции.

Некоторые модели конвекторов оборудованы вентилятором, который значительно ускоряет циркуляцию воздуха, обеспечивая более быстрый прогрев комнаты.

На фото: Принцип работы и устройство конвектора

Независимо от вида, все конвекторы оснащены терморегулятором, который позволяет задавать нужную температуру воздуха. Он может быть механический, электронный или программируемый.

Кроме того, во всех обогревателях встроены датчики, которые помогают сделать использование устройств еще более безопасным. Так, датчик перегрева обеспечивает автоматическое отключение прибора при достижении заданных температурных значений, а после остывания включает его вновь. Некоторые модели современных электрических конвекторов также оборудованы датчиком опрокидывания, который выключает прибор при его падении.

Разновидности конвекторов

Как уже говорилось выше, конвекторы различаются по типу установки (настенные, напольные, встраиваемые) и принципу обогрева – электрические и конвективно-инфракрасные обогреватели. Некоторые также относят к разновидности конвекторов водяные и газовые модели, однако это неточное определение. Но мы все же рассмотрим все эти варианты отопительных приборов.

По принципу монтажа

Самые популярные модели конвекторов – те, которые устанавливаются на пол на ножках. Их главное преимущество – мобильность, за счет чего напольные модели можно легко переносить из одной комнаты в другую или брать с собой, например, на дачу.

Настенные модели – также очень популярный вид конвекторов. Они, как правило, достаточно тонкие. Их можно устанавливать в любом месте, главное, чтобы был доступ к источнику питания. Это более безопасный вариант для тех, у кого есть маленькие дети, поскольку их нельзя уронить.

Также среди современных конвекторов представлены универсальные варианты, которые можно как ставить на пол, так и монтировать на стену.

Встраиваемые модели (плинтусные) больше подходят для отопления просторных помещений, которые силами других приборов прогреть непросто. Такой конвектор можно вмонтировать в пол в любом месте, и он через решетки будут эффективно подавать теплый воздух в комнату. Но у них есть существенный минус – возможность их использования нужно предусмотреть еще на этапе строительства здания, так как они требуют наличия специально подготовленной ниши и каналов для трубопроводов с теплоносителем.

По принципу производства тепла

Водяные обогреватели

Довольно популярный вид конвекторов за счет своей простоты. Эти устройства можно найти практически в каждой квартире. Они подключаются к центральной или автономной отопительной системе и прогревают воздух за счет циркулирующей в них горячей воды, которая и применяется в качестве теплоносителя. Корпус прибора, прогретый до высокой температуры, согревает воздух, касающийся его. Таким образом создаются конвекционные потоки.

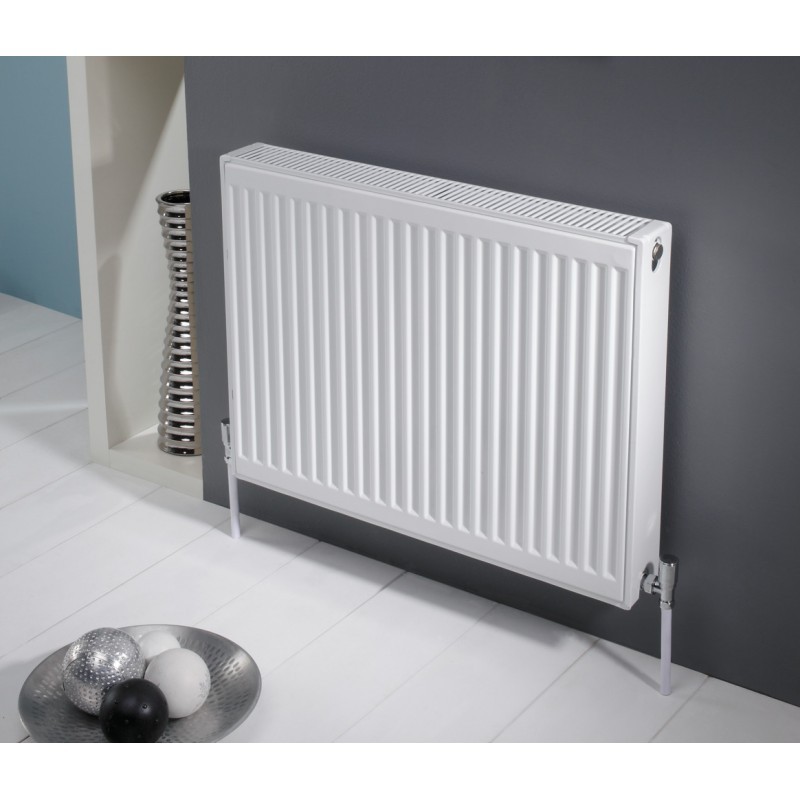

На фото: Водяные обогреватели

Настенные конвекторы из этой категории бывают двух типов – классические чугунные или стальные модели и биметаллические с двойным корпусом, которые выглядят более современно. Они бывают гладкие или секционные, что повышает площадь их теплоотдачи.

Также к этому виду конвекторов относятся плинтусные модели, которые монтируются в пол и подают тепло в помещение через декоративную решетку.

Газовые обогреватели

Этот вид приборов для отопления помещений в качестве нагревательного устройства использует теплообменники, работающие на природном или сжиженном газе.

Конвектор крепятся в комнате к наружной стене, в которой предварительно проделывают отверстие для коаксиального дымохода. Такой дымоход представляет собой конструкцию из двух трубок, вставленных одна в другую. По первой воздух с улицы поступает к горелке, по второй – продукты сгорания выходят наружу.

На фото: Газовые обогреватели

Бывают как с принудительной, так и с естественной конвекцией. В первом случае воздух в теплообменник нагнетается вентилятором, во втором – естественным образом.

Это наиболее экономичный тип обогревателей по причине низкой стоимости используемого топлива, но в то же время это и самый опасный вид отопительного устройства, поэтому его очень редко применяют для поддержания комфортной температуры в доме.

Электрические конвекторы

Пожалуй, самый удобный вид бытовых обогревателей. Они безопасны для пользователей, просты в установке, не требуют топлива, сложного монтажа и обеспечения дымохода. Эти конвекторы работают от электрической сети.

На рынке представлено множество моделей этих устройств, главные отличия которых – в предельной мощности обогрева и типе крепления. Однако принцип работы всех электрических конвекторов одинаковый.

На фото: интерьер с встроенным электрокамином в квартире

Приборы оснащены металлическим корпусом. Внутри него находится нагревательный элемент – ТЭН, который не соприкасается с корпусом. С помощью устройства обеспечивается процесс естественной конвекции воздушных потоков и обогрев помещения.

Регулировка температуры осуществляется с помощью установленных термостатов – механических или электронных. В первом случае выставляется температура максимального нагрева корпуса конвектора, по достижению которой прибор отключается. Во втором – задается температура воздуха в помещении. Такие усовершенствованные модели позволяют поддерживать предпочтительную температуру воздуха в комнате с незначительными погрешностями. Можно установить несколько конвекторов в комнате и подключить их к общему блоку управления.

Стоит отметить также, что электрический конвектор работает практически бесшумно, поскольку не оснащен вентилятором, который, как правило, и создает шум. К другим преимуществам использования современных моделей этого типа устройств можно отнести наличие таймера, систему дистанционного управления, в том числе, на портативных гаджетах через мобильное приложение. Некоторые передовые конвекторы также оборудованы системой увлажнения воздуха.

Конвективно-инфракрасные обогреватели

Также отдельно стоит рассмотреть конвектор, который для отопления помещения одновременно использует естественную конвекцию горячих и холодных воздушных потоков, а также инфракрасное излучение. То есть, он нагревает также и предметы в комнате, которые затем отдают свое тепло пространству. Это существенно повышает скорость и эффективность прогрева комнаты.

На фото: интерьер с встроенным электрокамином в квартире

К несомненным плюсам таких моделей относится долговечность и надежность – при выходе из строя одного нагревательного элемента, тепло в помещении, хоть и с меньшей результативностью, будет поддерживаться другим – тем, что остался в строю. Но эти устройства обладают достаточно высокой стоимостью. Кроме того, такие конвекторы ощутимо «съедают кислород» в помещении.

Отметим, однако, что данное определение типа конвекторов возникло, вероятно, из-за некорректной трактовки сути конвекции. По принципу работы эти устройства ближе к обычным инфракрасным обогревателям.

Заключение

Все представленные конвекторы имеют свои плюсы и минусы, а также особенности эксплуатации. Выбирая конвектор, следует учитывать объемы обогреваемого помещения и свою готовность осуществлять сложный монтаж. Самым простым в установке и использовании, и при этом очень эффективным вариантом является электрический конвектор. К тому же, это одни их самых безопасных обогревателей, которые могут применяться в любых типах помещений.

Так, электрические конвекторы NOBO можно использовать в городской квартире или загородном доме, а также в офисе, кафе и т.д. Каждый прибор снабжен термостатом, который обеспечивает поддержание комфортной температуры с минимальной погрешностью – до 0,4 °C. Если конвекторы бренда необходимо установить в разных комнатах здания, то для удобства эксплуатации их можно консолидировать в единую сеть с централизованным управлением.

Корпус конвекторов NOBO не нагревается выше 60 °C, что повышает их характеристики безопасности. Еще одним несомненным плюсом устройств является возможность использования их в помещениях повышенной влажности, поскольку они соответствуют классу защиты IP24.

Электрические конвекторы NOBO – это надежные отопительные приборы, которые доказали свою эффективность. С их помощью легко обеспечить поддержание комфортного микроклимата в помещении и не переживать о безопасности.

Конвекторы. Виды и работа. Характеристики и особенности

Если проанализировать продажи на рынке электротоваров, то очевидно, что электрические обогреватели становятся все популярнее, по сравнению с другими обогревательными устройствами. Конвекторы служат для обогрева жилых и других помещений. Они являются хорошей альтернативой центральному отоплению.

До сих пор не во всех населенных пунктах есть центральное отопление или газ, жидкостные обогреватели обладают небольшой эффективностью. Когда на улице уже похолодало, а отопление еще не дали, то электрические обогреватели становятся единственным источником отопления в доме. Их установка очень простая, для этого не требуется монтаж труб и котла. Достаточно поставить его на пол, либо закрепить на стене, и включить питание.

При выборе отопительных устройств необходимо знать, что не все они имеют одинаковое устройство, и могут отличаться между собой некоторыми параметрами.

Электроконвекторы также не стали исключением. Рассмотрим их основное разделение по техническим данным.

По типу монтажа:

Настенные.
Напольные.
Плинтусные.
Универсальные.

Типу нагревательного элемента с:

Игольчатым ТЭНом.
Трубчатым нагревателем.
Монолитным ТЭНом.

Типу термостата:

Механический.
Электронный.
Программируемый.

Принцип действия и особенности конструкции

Еще со школьного курса физики известно, что теплый воздух поднимается вверх. При нагревании воздух расширяется, уменьшается его плотность. Поэтому холодный воздух «выдавливает» его снизу вверх. Подобным образом на Земле возникают различные циклоны и ветра, поднимая теплый воздух вверх. Его место внизу занимают холодные воздушные массы.

Аналогичный процесс происходит и в помещении, хотя и в меньших масштабах. Это явление и называют конвекцией. На ее основе созданы устройства для обогрева помещения, называемые конвекторами.

Устройство конвектора не отличается особой сложностью. Он состоит из двух основных элементов:

Нагреватель.
Корпус.

На корпусе внизу находятся отверстия, через которые заходит холодный воздух. Через верхние отверстия выходит горячий воздух. Обычно в нижней части корпуса нагревателя располагают нагревательный элемент, который нагревает воздушную массу между стенками корпуса. Нагретый воздух поднимается вверх и выходит через верхние отверстия под некоторым углом. Горячий воздух обогревает помещение, постепенно остывая, опускается вниз. Далее процесс обогрева циклически повторяется.

Под действием конвекции нагретый воздух распределяется в помещении равномерно, не создавая никакого шума. Некоторые модели устройств дополнительно оснащены вентилятором. Это делает процесс конвекции более быстрым, хотя при работе вентилятора появляется некоторый шум.

Важным фактором безопасности такого обогревателя является слабый нагрев стенок корпуса. Их температура не превышает 60 градусов, в отличие от масляного нагревателя, корпус которого сильно нагревается и иногда приводит к ожогу при случайном прикосновении к нему.

Настенные электрические конвекторы

Такие обогреватели являются наиболее эффективным вариантом. Настенное расположение улучшает процесс конвекции и повышает теплоотдачу и работоспособность обогревателя.

Габариты настенных моделей могут достигать 45 см в высоту. Их целесообразно устанавливать под проемами окон на удалении от пола не выше 30 см.

Достоинства настенных обогревателей:

Красивый внешний вид, нет острых углов, не нагревается до опасной температуры. Можно устанавливать в детской комнате.
Высокая скорость нагрева воздуха в помещении, так как энергия не расходуется на нагревание теплоносителя, в отличие от масляной модели, а сразу нагревается воздух.
При отоплении не сжигается кислород, поэтому нет отрицательного влияния на самочувствие человека.
Возможно применение во влажных помещениях, так как корпус защищен от влаги.
Термостат регулирует температуру нагрева воздуха, может работать в разных режимах.
Простая установка.
Нет шума.
Не требует обслуживания и наблюдения при работе.

Из недостатков стоит отметить значительный расход электроэнергии, а значит и большие финансовые затраты.

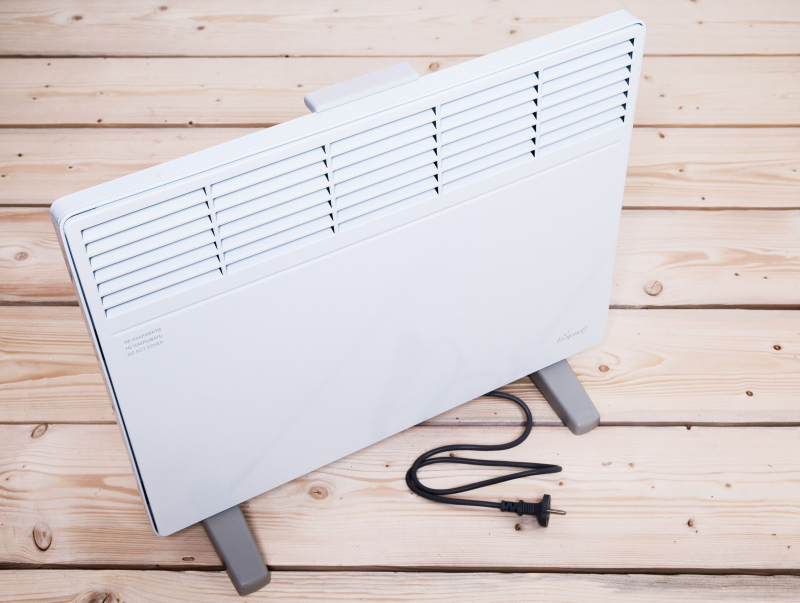

Напольные электрические конвекторы

Такой вид обогревателя отличается своей мобильностью. Его можно легко переместить в любое место, так как внизу на корпусе есть ножки или колеса. Чаще всего в такие мобильные обогреватели встроен датчик опрокидывания. При падении обогреватель обесточивается, что защищает помещение от возможного пожара.

Кроме этого, напольные конвекторы имеют достоинства настенных.

Плинтусные конвекторы

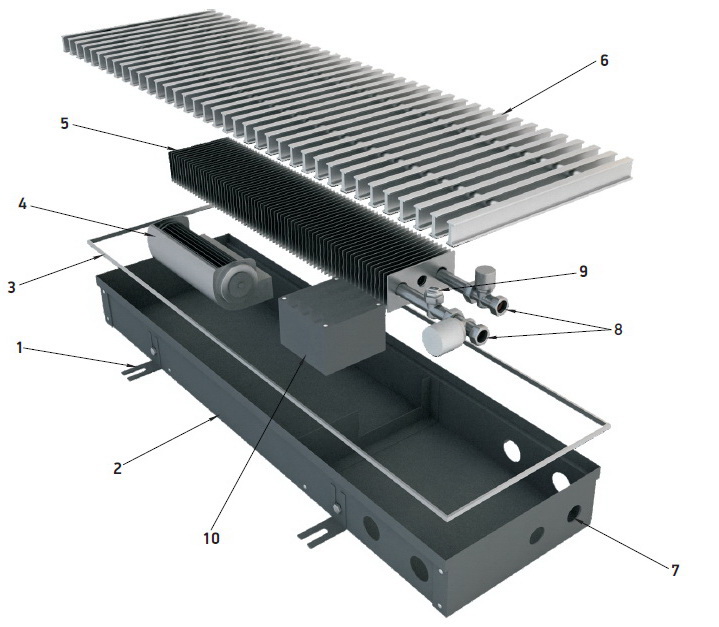

Такие обогреватели встраиваются в устройство пола. Они имеют повышенную мощность, расходуют немало энергии. Поэтому такие плинтусные модели применяются чаще всего в больших объемных помещениях, крупных супермаркетах и организациях.

Его устанавливают в специальную нишу в полу. Видимой частью остается только декоративная решетка. Из нее вентилятор гонит нагретый воздух. Иногда такой вид обогревателя встраивают в подоконник или кухонную мебель.

Универсальные конвекторы

Такие модели еще называют комбинированными, так как их можно монтировать как на стену, так и на пол. При установке на стену применяют специальные крепления. При выборе конвектора в магазине необходимо осмотреть его комплектность, на предмет наличия колесиков. С помощью них обогреватель можно быстро и легко передвигать.

Нагревательные элементы

Игольчатые ТЭНы

Выполнены в виде диэлектрической пластины, на которой закреплена нагревательная нихромовая нить. Она покрывается специальным изоляционным лаком. Эта нить образует с двух сторон пластины петли. Нагревание и охлаждение такого нагревателя происходит очень быстро.

Такие электрические конвекторы не рекомендуется применять в местах с высокой влажностью, так как нагревающая нить ничем не защищена, кроме лака.

Основным преимуществом конвектора с игольчатым нагревателем является приемлемая стоимость. Из недостатков можно выделить небольшую долговечность, поэтому при наличии достаточного количества денег, лучше выбрать другую модель.

Трубчатые элементы

Выполнены в виде металлических трубок, внутри которых размещена нихромовая или никелевая нить. Трубки заполнены особой изолирующей засыпкой, обладающей хорошей теплопроводностью. На наружной поверхности трубок выполнены ребра из алюминиевого сплава, которые создают хорошую тепловую конвекцию и качественную отдачу тепла.

Такие элементы нагреваются незначительно, в отличие от игольчатых моделей. Срок эксплуатации у них больше, чем у игольчатых ТЭНов. Некоторые новые модели нагревательных элементов защищают от попадания брызг, поэтому такие обогреватели можно использовать в ванной комнате и других влажных помещениях, где возможно разбрызгивание воды.

Недостатком является конструкция и разный материал ребер и трубки. При начале нагрева или остывании часто слышны потрескивания. Это является следствием разного коэффициента температурного расширения ребер и трубок.

В результате рассмотренных видов нагревательных элементов, можно сделать вывод, что лучше выбрать модели конвектора с трубчатыми или монолитными элементами.

Монолитные элементы

Электрические конвекторы с таким монолитным нагревателем не создают шума при работе, так как их корпус составляет одно целое вместе с нагревательным элементом. Корпус имеет ребра, от которых идет отдача тепла.

Такие устройства имеют высокую эффективность, малую потерю теплоты, и повышенный КПД.

Типы термостатов

Чтобы поддерживать в помещении необходимую температуру, конвектор оснащен таким устройством, называемым термостатом. Существует несколько разновидностей терморегуляторов. Чтобы понять, какой терморегулятор подходит лучше всего для вас, необходимо рассмотреть особенности их устройства и работы.

Механический

Термостат с простой механической конструкцией имеет низкую стоимость. Однако при эксплуатации выявляются некоторые его недостатки:

Создается шум в виде щелчков при переключении режимов, которые могут раздражать нервных людей.
Некачественная выдержка режима и необходимой температуры.
Малый срок службы, так как подвижные трущиеся детали и контакты со временем изнашиваются.
Его опасно оставлять без присмотра, так как контакты могут перегреться, что может привести к пожару.

Электронный

Термостат с электронной начинкой значительно превосходит по возможностям механическую модель, и имеет следующие достоинства:

Не создает шума.
Поддерживает стабильную заданную температуру с наименьшей погрешностью.
Снижает потребление электрической энергии.
Есть возможность использовать функцию дистанционного управления с помощью пульта.
Наличие нескольких режимов эксплуатации конвектора.
Наличие защищенного блока управления, что повышает безопасность использования конвектора.
Высокая стоимость с лихвой перекрывается всеми перечисленными достоинствами.

Программируемый

Блок управления конвектором с возможностью установки специальных программ устанавливают в дорогих моделях устройств. Чаще всего такие обогреватели имеют дистанционное управление, с возможностью подключения управления от смартфона, через интернет по GSM-модулю.

Режимы работы можно запрограммировать самостоятельно. Также имеется несколько готовых программ, установленных по умолчанию. Обогреватель включают с помощью пульта управления.

Вспомогательные функции

Электрические конвекторы известных фирм чаще всего оснащены дополнительными модулями, которые создают дополнительный комфорт в помещении. Широко распространены модели, имеющие увлажнители воздуха. Дорогие обогреватели имеют автоматический контроль и поддержание нужной влажности воздуха в помещении.

Мощность конвектора

При выборе конвектора нельзя забывать о таком параметре, как мощность. Чаще всего она находится в интервале 0,5-3 кВт. Эту мощность можно сравнить с утюгами. Определение этой характеристики зависит от площади помещения. А также, чем выше мощность, тем больше расход электрической энергии.

Чтобы сделать расчет необходимой мощности обогревателя, рекомендуется следовать такому правилу: на 1 м² площади помещения необходима мощность величиной 0,1 кВт. Отсюда следует, что если конвектор имеет мощность 1500 ватт, то его будет достаточно для отопления комнаты размером 15 м².

Чтобы самому делать расчеты финансовых расходов на отопление, нужно мощность устройства умножать на предполагаемый период времени эксплуатации обогревателя. В результате вы получите расход энергии в киловатт-часах. Останется только стоимость электричества умножить на полученный результат.

Наличие регулятора мощности на обогревателе является его неоспоримым достоинством, так как с помощью него можно уменьшать, или увеличивать мощность нагрева, в зависимости от вашего желания и потребности. Такие электрические конвекторы довольно экономичны. Они дают возможность снижения финансовых затрат на нагрев помещения в зависимости от площади комнаты и уличной температуры воздуха.

Также, при определении необходимой мощности конвектора нужно учесть следующие факторы:

Чтобы отопление помещения сделать наиболее качественным, число конвекторов должно соответствовать качеству утепления окон. При однослойном стеклопакете к мощности добавляют 10%.
Если отапливаемое помещение расположено на углу здания, а значит, и имеет больше окон, или может быть расположено над холодным подвалом, то мощность конвектора необходимо подкорректировать, и сделать некоторый запас (коэффициент 1,2).

Чтобы сделать предварительный расчет необходимой мощности, рассмотренных данных будет вполне достаточно.

Стерлингхит

Конвектор Radiation

Sterling Конвекторы предназначены для установки как принудительного водяного, так и двухтрубного парового отопления с нагревательными элементами легкой конструкции из цветных металлов. Они доступны в (7) основных типах для удовлетворения широкого спектра применений в отоплении в институциональных зданиях, больницах, гостиницах, офисных зданиях, школах, квартирах и других строениях. Разнообразие стилей корпусов шкафов позволяет выбрать привлекательную и функциональную установку, которая впишется в любой интерьер здания — современный или традиционный. Разработанные для максимальной гибкости монтажа, конвекторы Sterling доступны в отдельно стоящих, полуутопленных, настенных и полностью утопленных моделях. Корпуса изготовлены из толстостенной стали и покрыты грунтовкой, пригодной для покраски в полевых условиях, или окрашены в любой из декоративных цветов из таблицы Sterling Color Chart.

Тип FS-A/FSG-A:

Свободностоящий шкаф типа FS-A предназначен для использования снаружи и установки заподлицо со стеной. Легко монтируемый без изменения внутренней части стены, корпус FS-A часто используется для модернизации системы, когда желательно избежать затрат на встраивание блока в стену. Показанный арочный воздухозаборник является стандартным. Агрегат может быть снабжен встроенной решеткой на входе (FSG-A).

Тип W-A:

Конвектор W-A представляет собой полностью открытый настенный блок с плоской верхней частью. Выпускная решетка находится на лицевой стороне корпуса. Передняя часть корпуса оборачивается вокруг устройства и крепится к боковым сторонам шкафа зажимами. Вход воздуха осуществляется через открытое дно корпуса агрегата.

Тип SR-A/SRG-A Полувстраиваемый:

Конструкция шкафа аналогична модели FS-A. Корпус выступает на расстоянии всего 2 1/4 дюйма от стены. Полный блок включает в себя корпус, переднюю панель с выпускной решеткой и арочным входным отверстием, нагревательный элемент. Передняя панель легко снимается для очистки или доступа к нагревательному элементу. Агрегат может быть оснащен встроенной входной решеткой. , (СРГ-А).

Тип PW-A/PWG-A

Это частично встраиваемый блок с закругленным передним фланцем и решеткой для выпуска воздуха венецианского типа, стандартный для настенного монтажа, как показано на рисунке. Шкаф выдвигается всего на 2 1/4 дюйма от стены. Передняя часть корпуса крепится и привинчивается к скобам на облицовке блока, установленной в нише стены. Вход воздуха осуществляется через открытую нижнюю часть блока (PW-A). Блок может быть оснащен встроенной решеткой на входе, ( ПРГ-А).

Тип SF-A/SFG-A:

Отдельностоящий корпус типа SFA предназначен для использования снаружи и установки заподлицо со стеной. Легко монтируемый без изменения внутренней части стены, корпус SF A часто используется для модернизации системы, когда желательно избежать затрат на встраивание блока в стену. Показанный арочный воздухозаборник является стандартным. Агрегат может быть оснащен встроенной решеткой на входе (SFG-A).

Тип SW-A:

Эта модель представляет собой полностью открытую настенную подвеску с выпускной решеткой, расположенной в наклонной верхней части. Корпус оборачивается вокруг устройства и крепится к боковым сторонам с помощью зажимов. Вход воздуха осуществляется через открытую нижнюю часть блока. Наклон вершины 30°. Проконсультируйтесь с заводом-изготовителем о наличии из нержавеющей стали.

Тип RF-A/FRG-A и FWG-A:

Предназначен для полного утопления в стене. Металлическая передняя часть с фланцевым краем содержит выпускную решетку и входное отверстие и крепится винтами. Он легко снимается для доступа к нагревательному элементу. Стандартный агрегат предназначен для напольного монтажа с арочным входным отверстием (RF-A). Агрегат может быть оснащен встроенной решеткой на входе (показан RFG-A). Блок ТИПА FWG-A аналогичен, но для настенного монтажа со встроенной воздухозаборной решеткой. Все блоки выступают на 13/16 дюйма от стены. Обратитесь к производителю за информацией о наличии моделей FWG-A из нержавеющей стали.

Что такое конвекторный радиатор? Объяснение

Поиск статьи в блоге

Категория: Руководства по покупке

Опубликовано Доминик Лис-Белл на 3 июля 2019 г.

Радиаторы-конвекторы — это любые радиаторы, которые сконструированы так, чтобы концентрироваться на конвекционном тепле, а не просто позволять теплу излучаться наружу. Это достигается путем «прослоения» слоев ребер между панелями в различных схемах. Если вы думаете о покупке радиатора-конвектора, эта статья объяснит все, что вам нужно знать.

Плоские радиаторы: начало

Каждый радиатор представляет собой полый токопроводящий резервуар, в который вода поступает с одной стороны и сливается с другой. Как только вы включаете центральное отопление, они нагреваются изнутри и излучают это тепло наружу, в ваш дом.

Плоские радиаторы — это ваш основной прямоугольный металлический резервуар, толщина которого, вероятно, составляет пару дюймов, а длина — около метра. Они тонкие, отсюда и название «плоские», и представляют собой самую простую форму, которую может принять современный радиатор, на которой основаны все другие конструкции радиаторов. Они по-прежнему используют конвекцию для обогрева, однако это не совсем конвекционные радиаторы. Плоские радиаторы – это популярное компактное решение для обогрева помещения. Так что, если вы ищете что-то тонкое, рассмотрите плоскую панель.

Радиаторы-конвекторы: в основном плоские панели с ребрами

Основное различие между радиатором с плоской панелью и радиатором-конвектором заключается в дополнительном бонусе в виде слоя металлических ребер радиатора, которые нагреваются равномерно, чтобы производить больше тепла.

Закрепив болтами зигзагообразный слой металлических ребер за радиатором, вы создаете значительную площадь поверхности вашего металлического бака, что означает, что потоки воздуха отводят от радиатора больше тепла. Это происходит за счет конвекционного нагрева.

Что такое конвекционное отопление?

Поскольку зазоры между ребрами радиатора преднамеренно вертикальные, а эта умно-компактная, но широкая площадь поверхности заключена между стеной и панелью (панелями) вашего радиатора, это означает, что тепло может перемещаться только вверх вместе с холодным воздухом. это упало на дно комнаты и втянуто в нижнюю часть радиатора — воздушные потоки, созданные не чем иным, как воздушным потоком, вызванным повышением температуры.

Все радиаторы конвекционные, но не все радиаторы конвекционные

Все радиаторы нагревают холодный воздух в нижней части помещения, который поднимается вверх в виде тепла, создавая постоянный вращающийся поток холодного входящего и выходящего теплого воздуха. Но не все радиаторы называются «радиаторами-конвекторами». Это потому, что радиаторы просто позволяют конвекции происходить, тогда как конвекционные радиаторы поощряют ее.

Конвекционные радиаторы и радиаторы

Все радиаторы нагреваются с помощью конвекции, и они также «излучают» это тепло вбок. Что хорошо. Радиаторы-конвекторы тоже делают это. А если вам нравится сидеть рядом с радиатором, то вы почувствуете пользу. Но он менее эффективен для равномерного обогрева больших помещений. Конвекционные радиаторы используют свою конструкцию в форме сэндвича, чтобы лучше направлять поднимающийся воздух, когда он нагревает его, постоянно направляя его вверх, чтобы поддерживать постоянное вращение.

Проще говоря: радиаторы-конвекторы лучше распределяют тепло в больших помещениях.

Какие существуют типы конвекторных радиаторов?

Примечание. В приведенном ниже списке типов конвекторов предполагается одинаковая ширина и высота. Потому что очевидно, что теоретически однопанельный радиатор-конвектор размером во всю стену обогревал бы лучше, чем двухпанельный радиатор размером с лист бумаги формата А4, но мы сохраняем ширину и высоту одинаковыми, а просто меняем количество панелей, ребер конвектора и общей глубины.

Однопанельные радиаторы-конвекторы (тип 11) Описание

Однопанельные радиаторы-конвекторы, также известные как «K1» или «Тип 11». Не путать с обычным «однопанельным радиатором типа 10», потому что это однопанельный радиатор с ребрами конвектора, прикрепленными болтами к задней части. Привлекательность одной панели заключается в том, что она обеспечивает гораздо большую выходную мощность БТЕ, чем обычный радиатор аналогичного размера. Он также толще обычного радиатора, но более толстый профиль — это хороший компромисс для увеличения БТЕ.

Если вы хотите быстро обогреть относительно небольшую комнату, они идеальны. Вы также можете получить их довольно длинных размеров, что делает их хорошим выбором для прихожих и коридоров, чтобы найти баланс между размером и теплоотдачей.

Радиаторы с двойными панелями и конвектором (тип 21) Описание

Радиатор с двойными панелями и конвектором, также известный как радиатор «P+» или «Тип 21». Это буквально однопанельный радиатор со второй панелью, добавленной сзади; размещение одного слоя ребер конвектора между двумя панелями. Хотя плавники напрямую связаны только с одной панелью. Это приводит к гораздо более толстому радиатору, чем аналог с одной панелью, но, конечно, существенно увеличивается BTU.

Эта конфигурация радиатора-конвектора по-прежнему относительно тонкая и может удобно разместиться даже в небольших помещениях.

Двухпанельные конвекционные радиаторы (тип 22) Описание

Двойной панельный конвектор-радиатор, также известный как «К2» или «Тип 22». Два слоя ребер конвектора зажаты между двумя одинарными панелями. Каждая панель имеет свой собственный набор ребер для большой площади поверхности и большого количества тепла.

Идеально подходит для обогрева средних и больших помещений. Как правило, они довольно толстые, но по сравнению с теплоотдачей, которую они обеспечивают, они экономят вам много места с точки зрения ширины и высоты.

Двухпанельные радиаторы с двойной конвекцией (тип 33) Описание

Двухпанельные радиаторы с двойной конвекцией. 3 слоя конвективных ребер, установленных между 3 панелями радиатора. По сути, это конвекционный радиатор с двойной панелью, к которому добавлена одна панель типа 11. Если вы обращали внимание, вы уже знаете все об этом радиаторе. Он намного толще обычного радиатора и намного мощнее.

Двухпанельный горизонтальный радиатор Brenton Oval, 600 мм x 780 мм, антрацитовый
Овальный двухпанельный горизонтальный радиатор Brenton — 600 мм x 780 мм — белый

Из 229,99 фунтов стерлингов

Было 229,99 фунтов стерлингов

Рекомендуемая розничная цена 341,85 фунтов стерлингов

Плоский двухпанельный вертикальный радиатор Brenton, 1600 мм x 475 мм, антрацитовый
Плоский двухпанельный вертикальный радиатор Brenton — 1600 мм x 475 мм — белый

Из £334,99

Было 334,99 фунтов стерлингов

Рекомендуемая розничная цена 426,00 фунтов стерлингов

+ больше возможностей

Из 371,99 фунтов стерлингов

Было £371,99

РРЦ 513,60 фунтов стерлингов

Как выбрать лучший радиатор-конвектор

Если вы хотите выбрать радиатор-конвектор, но не знаете, какой выбрать, ознакомьтесь с нашим руководством о том, как выбрать идеальный радиатор. Точно так же, если вы выбрали радиатор, но не уверены, какая тепловая мощность вам нужна, наш удобный калькулятор BTU поможет вам сделать правильный выбор.

Алюминиевые радиаторы
— почему вы должны рассмотреть вариант
20 января 2023 г.
Как выключить радиатор
19 апреля 2022 г.
Тепловые насосы: все, что вам нужно знать
28 февраля 2022 г.
Радиатор не нагревается? Вот как это исправить
26 января 2022 г.

Как покрасить радиатор
6 июня 2019 г.
Как прокачать радиатор
3 июля 2019 г.
Типы радиаторов
: как выбрать идеальный радиатор
6 июня 2019 г.
Как смывать шлам в радиаторах
9февраль 2021

Подпишитесь на нашу рассылку новостей

, чтобы получать последние творческие новости, проекты и многое другое прямо на ваш почтовый ящик

Адрес электронной почты

Уничтожитель жаргона

Двойное топливо

Двойные топливные радиаторы используют комбинацию центрального отопления и электричества. Они идеально подходят для обогрева полотенцесушителей летом без необходимости включения центрального отопления.

Dominic Lees-Bell

В обычный день вы найдете Доминика, пролистывающего зверинец книг о дизайне интерьера, в вечном поиске последних и лучших тенденций. Здесь, в Only Radiators, он следит за нашими компьютерными проектами, часто переплетая некоторые из своих любимых интерьеров с нашими новейшими продуктами. Спросите его в любой день о его любимом цвете, и вы, скорее всего, получите ответ в диапазоне от ярко-оранжевого до темно-бирюзового. Доминик, может быть, и не лучший мастер-сделай сам в команде, но благодаря семейному опыту в индустрии ванных комнат он за эти годы накопил массу знаний… большинство из которых он действительно помнит. В свободное время вы обычно можете найти его размышляющим над хорошей книгой, готовящим свежий поздний завтрак или бездельничающим в солнечном саду паба.

Читать другие статьи Доминика Лис-Белла
