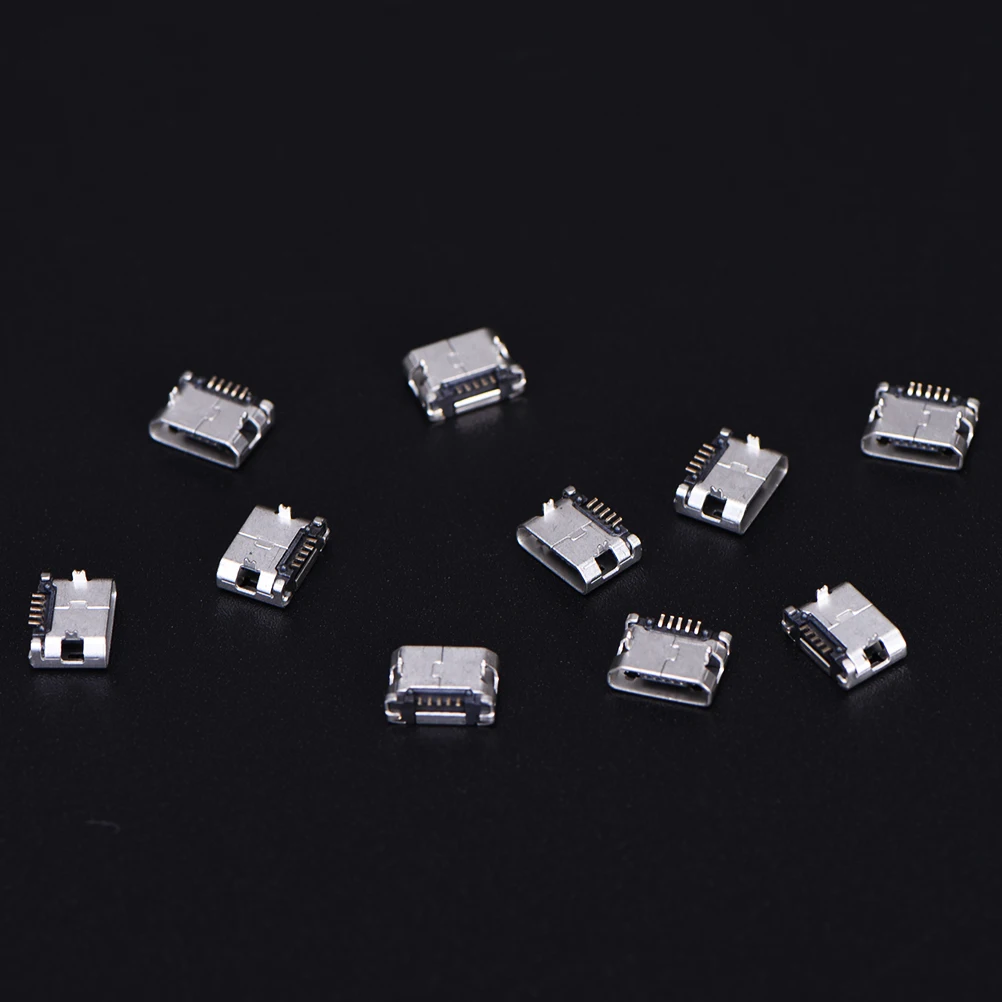

60 разъемов microUSB (12 видов по 5 штук)

Приветствую! Давно хотел купить пачку microUSB разъемов просто чтобы было. Но так как видов их более чем много, с выбором я так и не определился. До тех пор пока не сдох разъем в моем смарте Geotel Note. Решил взять набор с одним нужным разъемом и одиннадцатью про запас. Подробности далее.

Итак, упаковка.

Зип-лок пакет. Внутри 12 обойм по пять разъемов.
Фото со страницы продавца

Первый и второй номер похожи. Но у первого есть бортики, у второго нет. Мне нужен второй.

Заранее извиняюсь за качество фото. Зеркалка сдохла (то ли моторчик, то ли сам затвор — некогда разобрать), фотаю телефоном пока что.

Разъемчики

Дохлофон.

Проблема — отвалился плюсовой контакт. Причем прямо в разъеме ( может штекер хреново-жесткий или еще что)

Коврик сяоми пригодился. Реально удобная вещь, особенно если винтики разные.

Откидываем шлейфы от основной платы

Камеру тоже придется откинуть

Освободили

Теперь нужно избавится от старого разъема

Зажал в третьеруки (иногда очень нужная вещь)

Обмазал разъем флюсом RMA 233 (а то что он зря лежит)

Погрел феном (300 градусов)

Теперь надо убрать грязь и старый припой

Желательно освободить от припоя отверстия для ножек корпуса разъема

Новый разъем

Прикидываем

Мажем плату флюсом. Вылезло дофига, неудобный шприц.

Контакты разъема заранее залудил.

Паяю феном, слегка прижимая разъем пинцетом

Разъем сел отлично

Протер спиртом и просушил.

Собираем, проверяем (на самом деле лучше сделать наоборот, просто я не фотал)))

Ну вот как-то так. Простой ремонт телефона менее чем за три бакса, плюс куча разъемов в запасе.

Обойтись кстати можно и без фена, раньше выпаивал парой паяльников с добавление своего припоя.

В общем нормальный комплект разъемов. Брать конечно имеет смысл если хоть какие-то из них совпадают с разъемами ваших девайсов.

Спасибо за внимание.

Виды USB разъемов | Losst

Универсальная последовательная шина (Universal Serial Bus) или же просто USB - это промышленный стандарт, разработанный в середине 1990 годов для того, чтобы стандартизировать подключение периферии к компьютеру. Он заменил большинство интерфейсов и теперь является самым распространенным типом разъемов для потребительских устройств.

На сегодняшний день практически каждое устройство, будь оно портативным или стационарным, имеет различные виды USB разъемов. Но все устроено намного сложнее, чем считают новички. Сегодня мы рассмотрим виды USB портов и различные стандарты.



Содержание статьи:

Различные типы USB

У многих мог сейчас назреть вопрос: "Если USB должен быть универсальным, то почему он имеет большое количество типов?". Дело в том, что все эти типы USB разъемов выполняют различные функции. Это помогает обеспечить совместимость в случае выпуска устройства с улучшенными характеристиками. Давайте рассмотрим наиболее распространенные виды USB портов.

  • Type-A - большинство кабелей имеют на одном конце коннектор этого типа USB, туда же относятся и кабели современных клавиатур и мышей. Этим же типом USB комплектуются персональные компьютеры и зарядные устройства;
  • Type-B - это порт используется для подключения принтеров и других периферийных устройств к компьютеру. Но в настоящее время он не распространен так, как распространен USB Type-A;





  • Mini USB - это был стандартный разъем для мобильных устройств до появления Micro USB. Этот разъем меньше стандартного, что и можно понять по его названию. Этот тип разъемов тоже немного устарел и был заменен Micro USB, но это не означает, что такие виды USB нигде нельзя найти;
  • Micro USB - на данный момент является стандартом для портативных устройств. Его приняли все крупные производители мобильных устройств, за исключением Apple. Но Micro USB постепенно начинают заменять на USB Type-C. Кстати, существуют различные виды Micro USB разъемов, но об этом поговорим чуть позже;
  • Type-C - такой кабель может иметь на обоих концах один и тот же коннектор. Заявлена более высокая скорость передачи данных и более высокая мощность по сравнению с предыдущими стандартами USB. Такой разъем использовала компания Apple для Thunderbolt 3. О USB Type-C мы поговорим чуть позже;

  • Lightning - не относится к стандарту USB, но является фирменным интерфейсом для мобильной продукции Apple с сентября 2012 года. Устройства же до этого времени использовали менее компактный 30-pin проприетарный разъем.

USB 3.0

Новый стандарт обеспечивает более высокую скорость передачи данных и при этом имеет обратную совместимость со старым стандартом. По форме USB 3.0 и USB 2.0 Type-A одинаковы, просто новый стандарт окрашен в синий цвет, чтобы отличить USB 3.0 от 2.0.

Но увеличение скорости будет только в том случае, когда разъем, куда вставляется кабель или флеш-накопитель должен быть USB 3.0, и сам кабель или флеш-накопитель должен иметь коннектор USB 3.0.

Также кроме USB 3.0 Type-A существуют и другие типы разъемов USB 3.0. Type-B и его Micro версия имеют дополнительные контакты, чтобы обеспечить более высокую скорость передачи данных, что разрушает совместимость этих разъемов со старыми версиями, но старые USB 2. 0 устройства можно подключить в новые USB 3.0 разъемы, но прироста скорости вы не получите.

Micro USB

Если у вас есть Android устройство, то вам нужно иметь Micro USB кабель. Даже самые ярые фанаты Apple не могут избежать этого типа разъемов в портативных аккумуляторах, колонках и другом.

Также имеются деления на типы разъемов Micro USB. В основном используется Micro USB Type-B, Type-A особо не распространен, да и я его в реальной жизни никогда не видел. То же самое относится и к Mini USB.

Если вы начнете покупать много гаджетов, вы скоро начнете использовать разные провода для разных устройств, все равно же нет разницы. Так что вам не придется докупать дополнительные провода, если вы их не теряете и не рвете.

При покупке кабеля люди обычно покупают самые дешевые, что я вам делать не советую, так как качество такой продукции может быть очень плохим. В дальнейшем это приведет к неработоспособности кабеля.

Также определитесь с длиной кабеля. В поездке короткий кабель удобен, но дома с таким вы будете сидеть на полу возле розетки. Длинный же кабель будет запутываться и всячески мешать вам. Для портативного аккумулятора у меня кабель длиной в 35 сантиметров, а кабель для зарядки смартфона дома длиной в 1 метр.

USB On-The-Go

USB On-The-Go (USB OTG) - это относительно новый стандарт, позволяющий вставлять в портативные устройства флеш-накопители, предназначенные для других USB интерфейсов, кабели, чтобы заряжать что-либо от аккумулятора вашего портативного устройства и так далее. USB OTG поддерживает не только USB Type-A, но и другие виды USB портов.

А теперь представьте, что у вас есть внешний жесткий диск, смартфон и ноутбук. Какие действия вы выполните для того, чтобы переместить какой-либо файл с внешнего жесткого диска на ваш смартфон? Самый простой способ - это сначала переместить файл с внешнего жесткого диска на ноутбук, а с него на смартфон.

А теперь представьте, что вы имеете USB OTG переходник. Просто вставьте переходник в смартфон, а в него кабель от внешнего жесткого диска. Необходимость в ноутбуке отпадает. Удобно?

К сожалению, не все устройства поддерживают USB On-The-Go, так что перед покупкой переходника советую вам проверить ваше устройство на поддержку USB OTG.

Переходники для Lightning существуют и они даже с версии iOS 9 везде работают, но называть это OTG как-то не особо хочется.

USB Type-C

Этот новый стандарт имеет большой задел на будущее. Во-первых, он быстрый и может передавать большие токи, во-вторых, его можно вставить любой стороной и на обоих концах провода может быть один и тот же коннектор.

В 2015 году компания Apple потрясла весь мир, выпустив MacBook с одним USB Type-C разъемом. Это может быть началом тенденции.

Сейчас существует немало устройств с USB Type-C разъемом. Для подключения к компьютеру стоит использовать USB Type-C - USB Type-A кабель, если у вас нет такого же разъема в компьютере.

Покупать дешевые USB Type-C кабели не стоит, совсем не стоит. Очень просто убить ваше устройство. К тому же по такому кабелю проходят большие токи, так что некачественный кабель еще и приведет к пожару. Не жалейте денег на качественный кабель.

Выводы

Сегодня мы рассмотрели различные виды USB разъемов и стандартов. Теперь вам известны все популярные типы USB разъемов. Надеюсь, что эта информация была полезной для вас. Если это так, то не поленитесь, пожалуйста, оценить эту статью ниже.

Источник: makeuseof.com

Micro-USB, mini-USB и USB Type C

Разъемы USB есть в компьютерах, смартфонах и даже телевизорах. И все к ним привыкли. Но почему существует столько разновидностей? Чем они отличаются, кроме размера и формы? Читайте ниже.

Для начала, давайте определимся. Есть коннекторы (штекеры), а есть гнезда (разъемы, порты). Чтобы коннектор подошел к разъему, они должны быть одного стандарта.

Как выглядит разъем и штекер USB Type А

USB Type А – это стандартный плоский, прямоугольный коннектор, который можно найти хотя бы на одном конце каждого USB-кабеля. У большинства компьютеров есть от 4 до 6 портов USB-A для подключения различных устройств. Такие же гнезда можно найти на игровых приставках, телевизорах и других устройствах.

В свою очередь, штекер и разъем сконструированы таким образом, что надо подбирать какой стороной вставлять коннектор в гнездо.

Как выглядит разъем и штекер USB Type B

Не самые популярные коннектор и разъем. Почти квадратной формы со скошенными краями с одной стороны. Достаточно большие. Потому в смартфонах их не встретить. В основном, используются для подключения принтеров и других устройств, подключаемых к компьютеру.

Кстати, разъемы Mini и Micro, о которых мы поговорим ниже, считаются вариациями разъема типа B.

Чем отличается разъем и штекер Мини-USB (mini-USB)

Меньший тип разъема B, который был самым популярным на мобильниках до появления micro-USB. Сегодня они встречаются не так часто. Только на некоторых камерах, контроллерах PlayStation 3, MP3-плеерах и т.д. А еще в GPS-навигаторах.

Самый маленький разъем это Micro-USB
Слева Micro-USB

Пока еще самый популярный стандарт гнезда и штекера для мобильных и портативных устройств. Меньше, чем мини-USB. Собственно, потому и стал популярен на смартфонах. Не занимает много места. В последнее время стал уступать позиции USB-С. Из минусов Micro-USB можно отметить то, что приходится каждый раз подбирать какой стороной штекер включить в смартфон. В темноте так вообще очень неудобно.

В чем разница между Micro-USB A, Micro-USB B и Micro-USB AB

В свою очередь, разъем Micro-USB может быть двух вариантов: Micro-A и Micro-B. По аналогии с “полноценными” USB-A и USB-B, они отличаются формой. Тот что с буквой A – прямоугольный. А с буквой B – со скошенными краями.

Существуют также разъёмы типа Micro-AB, c которыми совместимы коннекторы и типа Micro A и Micro B.

Новенький разъем USB-С – одни плюсы
Справа USB-C

Новейший стандарт гнезда и коннектора USB. Вся его прелесть в том, что он двусторонний. А значит не надо подбирать, какой стороной его вставлять в телефон. Плюс поддерживает более высокую скорость передачи данных и большую мощность зарядки по сравнению с предыдущими типами USB. Не зря, стандарт быстрой зарядки USB-PD работает только на смартфонах, у которых есть USB-C. Такой разъем уже сейчас можно встретить на MacBook, в смартфонах Pixel и Nintendo Switch Pro.

Фирменный Lightning – только в айфонах и айпадах

Такой фирменный тип разъема вы можете встретить в технике Apple. По размеру он похож на USB-C и входит в стандартную комплектацию устройств Apple, выпускаемых с сентября 2012 года. Зачем Apple решила сделать свой фирменный разъем? Большой вопрос. Бытует мнение, чтобы побольше денежек содрать с владельцев айфонов и производителей аксессуаров.

Почему бывают разные разъемы USB с одним названием?

Все дело в стандартах (или поколениях USB). Вы, наверное, встречали надписи USB 1.0, USB 2.0 или USB 3. Они отличаются поддержкой некоторых функций, и, главное, скоростью передачи данных. Подробнее о них читайте здесь. А сейчас вы должны запомнить, что разъемы для поколения USB 3.0 могут иметь такие же названия, как для первого и второго поколения. Но при этом, у них совсем другая форма и контакты.

В приведенной ниже таблице показано, какие типы разъемов совместимы с какими стандартами. Обратите внимание, что устройства micro-USB, поддерживающие USB 3.x, имеют другой разъем.

Совместимость разъемов USB в зависимости от поколения USB

Все смартфоны и телефоны, у которых такие типы разъемов USB:

Виды, отличия и функции USB-разъемов

Они большие и маленькие, широкие и узкие, прямоугольные, овальные, со срезанными углами, цветные и черно-белые. Они повсюду: на телефоне, на компьютере, ТВ, возле розетки на стене, а иногда даже на люстре.

Они – разъемы USB. Их много, и они разные. Сегодня поговорим, какие бывают виды USB разъемов и чем они отличаются друг от друга.

Основные характеристики USB

USB (Universal Serial Bus) расшифровывается как универсальная последовательная шина передачи данных между устройствами. Например, между компьютером и его периферией – клавиатурой, мышкой, флешкой, принтером, сканером, веб-камерой и т. д.

Через USB подключенные девайсы получают энергию для работы и зарядки, поэтому гнездами такого типа оснащают power-банки и зарядные устройства. За питание отвечает пара или две пары контактов, которые на схемах условно обозначают VCC или +5 V и GND (земля). Если внимательно взглянуть на разъем, можно увидеть, что эти контакты длиннее остальных. Так сделано для того, чтобы соединение/разъединение силовых и информационных линий происходило с разбежкой во времени, иначе данные могут передаваться с ошибками.

За данные отвечают 2 и более контакта в зависимости от версии USB. Половина из них передает сигнал от основного устройства (хоста) к периферии, а вторая половина – обратно.

Интерфейс USB поддерживает технологию Plug and Play («подключаю и использую»). При соединении с хостом, например, компьютером, периферийное устройство сообщает ему, что оно собой представляет, а хост подбирает подходящий драйвер. «Общение» происходит по линиям данных.

Девайсы, выпущенные в последнее десятилетие, оснащены USB-интерфейсами версий 2.0, 3.0, 3.1, 3.2. Редко, но еще встречаются старые устройства с USB 1.1. Интерфейсы разных поколений передают информацию с различной быстротой.

Теоретически достижимые скорости передачи данных по шине USB актуальных версий представлены в таблице:

USB1.112 Мбит/с
USB2.0480 Мбит/с
USB3.05 Гбит/с
USB3.110 Гбит/с
USB3.220 Гбит/с

Дабы не путать читателя, здесь приведены только максимальные скорости, согласно спецификациям USB различных версий без учета режимов их работы. Значит, реальная скорость обмена данными между устройствами, соединенными этой шиной, может быть в разы ниже.

USB-разъемы разных поколений совместимы друг с другом, но быстрота передачи данных между ними всегда ограничивается потенциалом более медленной стороны.

USB последнего – третьего поколения выдерживает бОльшую силу тока, нежели предшественники, что влияет на скорость зарядки и поддержание работы подключенных устройств, особенно потребляющих много энергии, вроде внешних жестких дисков.

Максимальный выходной ток USB-порта зарядного или хостового устройства составляет:

  • Для версий 1.1-0 – 0,5 А.
  • Для версии 3.0 – 0,9-1,5 А.
  • Для версий 3.1-3.2 – 1,5-3 А с возможностью повышения до 5A.

Стандартное напряжение выходного USB-порта – 5 V. Отдельные спецификации версий 3.1-3.2, ориентированные на подключение энергоемких девайсов, выдерживают до 20 V.

Внешне USB-разъемы разных поколений отличаются цветами. Третье – самое молодое, имеет голубой или синий оттенок, это его типовой признак. Первое и второе могут быть окрашены в черный, белый, серый и другие цвета, их раскраска никак не связана с характеристиками.

Виды USB-разъемов

По назначению

По назначению любой USB-порт можно отнести к одному из трех типов:

  • Стандартному или обычному, который обеспечивает питание и информационный обмен между девайсами. Такими портами оборудованы компьютеры, ноутбуки, смартфоны, телевизоры и т. д.
  • Зарядному. Они встречаются на зарядных устройствах, power-банках и некоторых системных блоках, предназначены только для питания периферии.
  • Выделенному зарядному. Эти гнезда служат для зарядки USB-гаджетов от бытовой электросети. Их встраивают в электрические розетки. Пример такого решения показан на фото ниже.

Первый тип может быть любой версии, второй и третий чаще относится к версиям 2.0 или 3.0. Последние различаются между собой цветами.

По конфигурации

Конфигурация разъемов тоже «завязана» на поколение интерфейса. USB-штекеры и гнезда версий 1.1 и 2.0 бывают следующих типоразмеров и форм:

  • Типа А (стандартные). Такие порты устанавливают на хостовые и зарядные устройства. Они бывают трех размеров: обычного (самый распространенный – 12×4 мм, 4 контакта), среднего (miniUSB 7×3 мм, 5 контактов) и маленького (microUSB 7×2 мм, 5 контактов).

  • Типа B (узкие). Гнездами этого вида оснащают периферийное оборудование. Они также могут быть обычными (7×8 мм, 4 контакта), мини (3×7 мм, 5 контактов) и микро (2×7 мм, 5 контактов).

Разъемы микро обоих типов визуально очень похожи. Отличие лишь в том, что А имеет форму прямоугольника, а у B скошены верхние углы.

Редко, но встречаются USB-кабели, которые оборудованы комбинированными разъемами: mini-AB и micro-AB. Их можно подключать к гнездам того и другого вида.

Разъемы USB третьего поколения имеют следующие типоразмеры:

  • A – стандартный. Он отличается от предшественника цветом и количеством контактов, здесь их 9. Разъем микро-A имеет 10 контактов и разделен на 2 части. Половина идентична microUSB 2.0 (для совместимости), остальные 5 контактов расположены в другой части. Так сделано потому, что компактный размер не позволил уместить все выводы в одном месте. Разъемов типа мини-A 3.0 не существует.
  • В – его стандартный и мини-разъемы идентичны по конфигурации USB-B версии 2.0, но также имеют по 9 контактов. Micro-В отличится от micro-А формой совмещаемой половины. Она, как и microUSB-B 2.0, имеет срезанные углы.

Интерфейсы microUSB третьего поколения распространены мало, поскольку крайне неудобны в использовании. Кроме того, гнезда этого типа зачастую не выдерживают многократных рывков туда-сюда и отламываются от носителя. Таким же недостатком страдают и их предшественники, но здесь проблема возникает чаще.

Однако это не значит, что от миниатюрных разъемов USB-3 придется отказаться. Замена неудачному решению уже найдена – новый и кардинально непохожий на прототип интерфейс USB Type C.

Особенности USB Type C

Type-C или просто USB-C – это компактный разъем USB третьего поколения (8,4 x 2,6 мм, 24 контакта), который предназначен для тех же задач, что и его предшественники. В отличие от всех прочих интерфейсов этого типа, он симметричный или двусторонний, то есть поддерживает подключения кабеля и верхней, и нижней сторонами, как разъемы Lightning на устройствах Apple.

Отсутствие нужды ориентировать кабель в нужном положении уменьшает риск поломки гнезда, продлевает срок его службы и упрощает жизнь людям с ослабленным зрением и нарушенной координацией движений, которые в силу этих причин не могут пользоваться устройствами с разъемами microUSB-B.

Спецификация Type-C соответствует USB 3.1 и обеспечивает полную совместимость с ранними версиями этого интерфейса, как того требует стандарт. Поэтому мобильные гаджеты, оснащенные такими гнездами, не всегда поддерживают скорости третьего поколения: новомодный разъем вполне способен уживаться с USB-контроллером версии 2. 0.

Другая особенность USB-C – это поддержка альтернативных режимов работы в качестве интерфейсов HDMI и MHL (гибрид HDMI и microUSB ), DisplayPort, VGA и Thunderbolt. Благодаря этой фишке смартфон с Type-C можно подключать, например, к HDMI-порту телевизора или DisplayPort-входу компьютерного монитора. Разумеется, возможность сообщения по такому каналу должна быть реализована в устройстве с USB-C, что пока встречается лишь на топовых смартфонах. Однако перспективы у технологии есть.

Немного о USB-кабелях

Различия между кабелями USB не только в конфигурации разъемов, но и в количестве жил. Самый распространённый тип кабеля – четырехжильный USB 2.0, предназначен для передачи данных и питания периферийного оборудования. В нем каждая из линий связана с парой идентичных контактов на противоположных штепселях. Данные по такому кабелю передаются по очереди – или в одну, или в другую сторону.

Существуют USB-кабели только для зарядки. В них всего 2 жилы – плюс и земля, а контакты информационных линий просто соединены между собой. Они обычно тоньше 4-жильных. В магазинах их, как правило, не продают, но включают в комплекты поставки разных девайсов с поддержкой питания 5 V (например, электрических зубных щеток).

Кабели USB третьего поколения обычно окрашены в синий цвет (хотя не всегда) и более толстые. Ведь помимо стандартных четырех жил, в них включено столько же дополнительных. За счет добавочных линий поддерживается одновременная передача данных в оба направления.

Для подключения к смартфонам и планшетам периферийного оборудования (клавиатур, флешек, мышей и т. д.) разработан еще один тип кабелей – OTG. В кабеле OTG-2.0 всего 4 жилы и 5 контактов. На стороне хоста дополнительный – пятый контакт (ID) соединяется с землей – так устройства определяют, какое из них выступает в роли хоста. В OTG-3, соответственно, на 4 линии данных больше.

Кабели USB Type-C с противоположной стороны чаще имеют штепсель другого вида, например, USB-A, HDMI, DP и т. д. Конфигурация второго разъема, количество жил и связь с определенными выводами, поддержка силы тока разных уровней определяют их назначение и функциональность.

Выбор кабеля влияет на скорость зарядки и обмена информацией между устройствами. Некачественный или неправильно подобранный, он может быть «бутылочным горлом» подключения. Так, если соединить телефон и компьютер через порты USB-3.0 – USB-C кабелем USB-2.0, связь будет медленнее в разы, чем если бы использовался соединитель версии 3.

Питание через USB-разъем

Изначально стандарт USB был «заточен» на питание и зарядку маломощных девайсов с током потребления до 0,5 A при напряжении 5 V. Однако с появлением смартфонов и планшетов с батареями повышенной емкости этот предел стал бы непреодолимым барьером к массовому выпуску их на рынок. Ведь заряжать такие устройства малыми токами можно сутки напролет, а кому это понравится.

Так появилось еще несколько спецификаций, в том числе Quick Charge (быстрая зарядка) – технология передачи энергии, которая превышает штатные возможности USB, посредством USB-интерфейса.

Сегодня актуальны следующие версии этого стандарта:

  • Quick Charge 2. 0. Она предусматривает ступенчатое повышение выходного напряжения от 5 V до 9 V, 12 V и 20 V.
  • Quick Charge 3.0. Также поддерживает повышение напряжения до 20 V, но с интервалом 0,2 V.
  • Quick Charge 4.0 и 4+. Базируется на еще одной технологии электропитания – Power Delivery, и обеспечивает быструю зарядку аккумуляторов через разъемы USB-C.

Возможность пополнять запасы энергии от зарядных устройств с поддержкой Quick Charge имеют только те гаджеты, где она реализована на аппаратном уровне. Технология QC, как и USB, полностью поддерживает обратную совместимость.

Power Delivery – стандарт питания энергоемких устройств с поддержкой мощности до 100 W посредством обычного кабеля и разъемов USB версии 2.0 или 3.0-3.2. Источником энергии в такой системе может быть не только зарядник или power bank, но и девайс, выступающий в роли хоста. А хостом может назначаться любой гаджет с аккумулятором, например, смартфон, подключенный к другому смартфону.

Передача тока в системах Power Delivery идет в обоих направлениях, поэтому хост и периферия в процессе зарядки могут меняться местами. Кроме того, стандартом предусмотрена возможность изменения уровней токов и напряжений по пяти профилям:

  • менее 5 V и 2 А;
  • 5-12 V и 1.5 А;
  • 5-12 V и 3 А;
  • 12-20 V и 3 А;
  • 12-20 V и 4.75-5 А.

Power Delivery уже сейчас позволяет питать через разъемы USB такие мощные устройства, как ноутбуки и моноблоки. Дальнейшее развитее технологии, надо ожидать, перешагнет 100-ваттный порог и найдет применение в умных TV, бытовой технике, осветительных приборах и везде, где только можно. Словом, у USB большое будущее, и нам предстоит сосуществовать с ним еще много-много лет.

Разобрались? Удивлены, что разных видов USB так много? 😉

Micro кабель usb: технические характеристики

Современный стандарт соединения электронных устройств

Сегодня невозможно себе представить, что на вопрос что такое USB, кто-то из людей ответит, что он не знает. Опрошенный, наверняка, сразу станет рассказывать, что это такой тип провода, с помощью которого можно соединить между собой компьютер и какое-нибудь другое устройство.

Отчасти так оно и есть, но мало кто знает, что это не просто тип проводов, а прежде всего стандарт передачи данных. В данной статье, мы подробно расскажем обо всем этом, и уделим особое внимание последнему типу данных проводов — микро usb кабель.

Возникновение стандарта USB и основные принципы функционирования

Итак, что же такое USB?

Расшифровывается сия аббревиатура, как Universal Serial Bus, что переводится, как универсальная последовательная шина. По сути — это способ подключения и передачи данных между различными электронными устройствами, в том числе и зависимыми, такими как всевозможные манипуляторы для ПК.

USB игровой манипулятор для компьютерных игр

Что побудило создать единый стандарт

Начало данным разработкам положили такие монстры индустрии электроники и программного обеспечения, как Microsoft, Intel, Phillips, NEC, IBM и многие другие. Задумывался он, как открытый стандарт, которой могли бы использовать в своих разработках, абсолютно любые производители техники.

Универсальность стала главным принципом стандарта USB. В перспективе, разработчики предполагали, что он сможет заменить все существовавшие на то время узкопрофильные разъемы для ПК, что позволило бы устройствам быть более коммуникативными.

И что более важно, подхлестнуло производителей, создавать новые оригинальные устройства и модули:

  • Немаловажным достоинством USB стало наличие линии питания в 5 Вольт. Это открывало перспективу того, что будущие устройства могли бы избавиться от подключения к внешнему источнику электропитания.
  • Общий стандарт, и простота установки избавляли от необходимости написания под устройства отдельных драйверов (программного обеспечения для нормального функционирования устройства), а так же создания специфических плат.
  • К следующему плюсу данного стандарта можно смело отнести новую возможность сетевого соединения устройств. Специфика подключения устроена таким образом, что один разъем может выполнять функцию хаба (разветвителя)

Совет! На практике последний плюс можно использовать при подключении нескольких устройств к одному гнезду, или, например, соединить одну камеру сразу с несколькими принтерами.

Сетевой USB разветвитель

Версии USB

На сегодняшний день существует три версии USB-кабелей.

Перечислим их в порядке появления:

  • Первым появился кабель USB версии 1.1. Применялся он в основном для подключения периферийных устройств. Сегодня его можно встретить лишь на старых материнских платах, так как для передачи данных он плохо подходит (пропускная способность разъема — 12 Мбит/сек), из-за чего разработчики устройств отказались от его применения.
  • Далее идет USB 2.0 — несмотря на наличие более быстрого разъема, который мы рассмотрим следующим, до сих пор остается самым востребованным на рынке. Причиной тому, низкая стоимость производства и высокая скорость передачи данных (до 480 Мбит/сек). Такой скорости с лихвой хватает для большинства электронных устройств.
  • Ну и последний, самый быстрый разъем — это USB 3.0. Способен обеспечить передачу данных со скоростью до 5 Гбит/сек, чего с большим запасом хватает для самых быстрых устройств. Применяется в основном для подключения внешних накопителей (переносных жестких дисков).

Обратите внимание, что практически на всех современных ноутбуках и  материнских платах для десктопных компьютеров (кроме самых бюджетных, чья цена не предполагает высоких мощностей), находятся сразу оба вида USB разъемов.

Внимание! USB 2.0 применяется для подключения мыши и внешней клавиатуры, а 3.0 — уже служит для соединения при передачи информации с носителя.

Совмещение двух разъемов на одном устройстве

Совет! Помните, что скорость передачи данных зависит не только от типа разъема, но и от типа подключаемого к нему устройства. Так что, если вы устанавливаете 2.0 флэшку в разъём USB 3.0, то не ждите, что скорость вырастет. Она останется на уровне самого медленного элемента цепочки.

Сравнение скорости разъемов USB

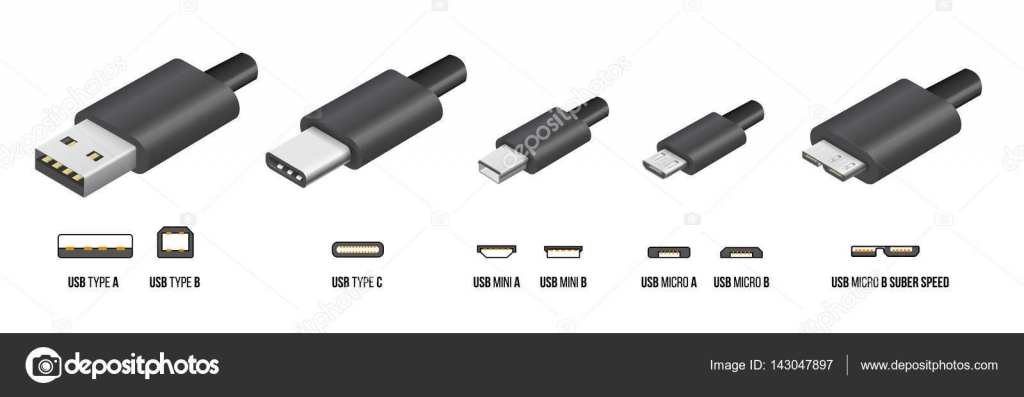

Типы USB разъемов

Цифровое обозначение поколения USB — это не единственный критерий по которому отличаются гнезда и штекеры. Несмотря на то, что стандарт является общепринятым, в некоторых устройствах требуются отдельные виды разъемов, отличающиеся формой и размерами.

Типы USB Разъемов

Рассмотрев фото выше, можно смело возразить, что общий стандарт не такой уж и общий. Да, видов и форм достаточно много, но на самом деле это разнообразие оправдано.

Во-первых, для каждого штекера должен быть ответный разъем в виде гнезда. Во-вторых, каждый разъем обладает своим конкретным преимуществом перед остальными, что позволяет его использовать с конкретной техникой.

Давайте их и перечислим:

  • USB 2.0 типа «А» — это самый популярный компьютерный разъем, разработанный еще в середине 90-х годов. Имеет весьма прочную конструкцию, которая позволяет выполнять большое количество подключений и отключений, без риска выхода из строя как гнезда, так и штекера. Именно поэтому, до сих пор, он является эталоном для подключения компьютерной периферии, такой как: мышки, клавиатуры, веб-камеры, флэшки и прочее.
  • USB 2.0 типа «В» — это первый миниатюрный вариант для данного стандарта, который в отличие от остальных имеет квадратную форму. Несмотря на уменьшенный размер, он остается по-прежнему достаточно большим, что весьма ограничило сферу его применения. Наибольшее распространение данный разъем получил в крупногабаритной офисной технике (принтеры, сканеры и прочее).
  • Мини USB 2.0 В — постоянное уменьшение размера электроники, потребовало от рынка внедрения новых, более компактных разъемов. В результате тип «В» получил новый виток развития, и предстал в новом, уменьшенном варианте. Благодаря повсеместному распространению внешних жестких дисков и карманных компьютеров, данный разъем смог завоевать свою нишу. Но спустя короткое время, из-за низкой надежности, производители стали от него отказываться.

Существует еще и мини USB 2.0 А — данный разъем имеет такие же характеристики, как и предыдущий, а вся разница кроется в форме штекеров. Сегодня, практически нигде не применяется.

Внешнее отличие: микро кабель USB и мини USB

Отказ от мини USB совершенно не означал возврат к собственным стандартам, так как на его место пришел новый разъем. Кабель micro USB 2.0 В — данный разъем, по сути мало чем отличается от предыдущего, но он получил еще меньший размер, и более прочную конструкцию.

Новое модернизированное крепление штекера, предотвращает его разбалтывание и выпадение из гнезда. Всё это сделало кабель usb micro, идеальным решением для установки в любые современные гаджеты.

Распиновка для usb кабель микро

В начале 2011 года, usb микро кабель принят за универсальный вариант зарядного устройства для абсолютного большинства мобильных телефонов, планшетов и других компактных устройств. Как уже говорилось выше, после 2.0 вышел более скоростной вариант USB — 3.0. Он также получил изменения, адаптирующие его под миниатюрную технику.

Типы кабеля «А», благодаря крупным размерам, не получили внешние изменения, за исключением цвета сердечника, как гнезда, так и штекера — он стал синим вместо черного. Благодаря этому, удалось достичь полной совместимости с предыдущим поколением.

Переходник микро USB B — A

Остальные же варианты пришлось размещать в новые корпуса, которые, однако, сохранили похожие черты. То есть, несмотря на внешнюю схожесть, данные типы разъемов не совместимы друг с другом, но у вас всегда есть возможность приобрести переходники под любой из разъемов.

USB micro кабель типа «В» и USB типа «А»

Микро USB 3.0  в основном применяется в высокоскоростных SSD накопителях и внешних жестких дисках. Скорость передачи данных подобного соединения позволяет полностью раскрыть их возможности.

Всё бы хорошо, но все-таки, ширина данного разъема практически равна типу «А», что не могло устроить многих производителей, особенно дорогой, мощной техники. В результате с недавнего времени пользователи увидели новы тип соединения — «С».

Микро USB 3.0 С

По сути, это всё тот же стандарт USB, но с новой распиновкой. По своему размеру он приближен к микро USB, но имеет при этом овальную форму.

Строение и обслуживание микро USB

Нам хотелось бы уделить больше внимания наиболее распространенному варианту данного разъема. Давайте рассмотрим все вариации данного устройства, и узнаем все его свойства.

Устройство кабеля

Стандартный USB 2.0 кабель имеет внутри четыре провода. Все основное различие кроется в устройстве концевиков провода, которые могут варьироваться в зависимости от назначения конкретной модели и её производителя.

Разнообразие штекеров

Изготовитель может заложить в особенности конструкции определенную длину провода, его толщину, наличие экранирующей оплетки, ферритовых фильтров, дополнительных жил и тип материала оплетки. В основном, именно из этих факторов и определяется стоимость того, или иного кабеля.

Кабель микро USB в армированной оплетке

На таких кабелях возможно сочетание абсолютно любых концевиков. Чаще встречаются модели, на которых микро USB типа «В», имеет обратный выход на USB 2.0 А, который используется для соединения гаджетов с персональным компьютером.

Так же часто встречаются переходы на концевики типа USB 2.0 А OTG (то есть — мама), которые фактически являются переходниками с одного типа носителей на другой. С его помощью можно легко подключить обычную USB флэшку к смартфону.

Весьма редко можно встретить вариации кабеля, предназначенные для передачи питания и определенных данных.

Итак, USB провода имеют четыре токонесущие жилы, но не все концевики имеют такое же количество ножек. Так, например, USB 2.0 А имеет 4 контакта, а микро и мини USB обладают пятью контактами, один из  которых не задействован, или завязан на землю (GND). Сделано это для того чтобы обеспечить возможность работы с OTG.

Полная таблица с распиновкой всех типов USB

Такое количество проводов и контактов обусловлено еще и тем, что USB кабели, помимо зарядных функций, служат еще и для синхронизации мобильной техники.

Давайте рассмотрим название всех проводов и их назначение. Чтобы лучше ориентироваться можете сверяться с приведенной выше схемой, и не забывайте внимательно следить за расположением контактов относительно корпуса.

  • Red (красный) VBUS — плюсовая клемма, +5 Вольт постоянного тока, относительно GND;
  • White (белый) D-(Data-) и Green (зеленый) D+ (Data+) — это два провода предназначенные для передачи данных между подключенными устройствами;
  • ID — не задействован в «В» разъемах или закорочен с землей;
  • Black (черный) — это земля (GND)

Внимание! Некоторые модели кабелей содержат оголенный провод или экран. Данные элементы провода на схеме не маркируются.

Ремонт микро USB

Конечно, более компактная техника стала гораздо легче, но из-за маленьких габаритов сильно усложнилось её обслуживание. По сути, при каждой поломке, пользователь вынужден обращаться в специализированный сервисный центр, не имея возможности произвести ремонт самостоятельно.

Последствия самостоятельного ремонта

Вот какова человеческая натура, которая иногда стремится лишний раз сэкономить. Не пытайтесь выполнить ремонт мелкой электроники своими руками, так как без наличия соответствующего инструмента и опыта, у вас навряд ли что-то получится. Не спасет в этом случае даже подробная инструкция, поэтому, если вы не хотите довести любимый телефон или планшет до состояния, как на фото выше, оставьте данную заботу профессионалам.

Но если вы из тех людей, кто не сдается никогда, и готовы рискнуть, то вот вам несколько советов, которые могут пригодиться во время диагностики и ремонта.

  • Меньше всего подвержены износу клеммы питания, которые разнесены по краям разъема.
  • Ножка которая вырывается с контактной площадки чаще остальных, расположена рядом с минусом. Это тот контакт, который не задействован.
  • В случае такой поломки заряд на устройство идти не будет, хотя система вполне может определять, что блок питания подключен.
  • Оставшиеся центральные контакты отвечают за передачу данных, и работают в связке одновременно. Поэтому, при выходе из строя хотя бы одной из них, синхронизация будет невозможна.

Теперь, зная функции каждой ножки, вы легко сможете определить какая из них сломана, и где искать проблему. Всё что от вас требуется — это восстановить контакт путем спаивания. Но если повреждение контакта находится внутри самого коннектора, а не в месте соединения с платой, то вам однозначно потребуется замена всего разъема на новый, аналогичного типа.

А вот тут уже кроется другая сложность. Несмотря на то, что само гнездо имеет один стандарт, его обратная часть, которая припаивается к плате, может отличаться даже не у конкретного производителя техники, а от модели к модели разных устройств. Поэтому очень важно найти именно такой, какой был установлен у вас ранее, иначе починить технику не удастся.

Филигранная работа с паяльником

Какие опасности таит в себе самостоятельный ремонт, если мастер перепутал контакты, или неаккуратно выполнил пайку элементов:

  • Самое страшная неприятность, возникнет, если спутать контакты питания. По причине того, что через данный кабель протекает постоянный ток, случится короткое замыкание, из-за чего, устройство может полностью выйти из строя.
  • Устройство будет видеть шнур, но питание проходить по нему не будет.
  • Соответственно, наоборот — питание поступает, а синхронизация невозможна.
  • В случаях перегрева платы паяльником, может выйти из строя контроллер питания, из-за чего планшет будет заряжаться только в выключенном состоянии.
  • Периодические сбои в процессе зарядки или передачи данных, требующие повторного соединения для корректной работы.
  • Ну, и наконец, холодная пайка, когда припой расплавлен не достаточно разогретым паяльником, из-за чего проблема быстро возвратится.

На этом вроде бы все, но кто знает, что может случиться в процессе работы. Поэтому повторимся,  и скажем, что если вы еще хотите пользоваться своим гаджетом, не рискуйте, и отнесите его к  специалисту. К тому же, такой незначительный ремонт, как замена гнезда USB, обойдется вам гораздо дешевле, чем замена всего устройства, в случае неудачной работы.

Подведем краткий итог

Несмотря на то, что кабель микро USB принят в качестве стандарта многими производителями компактной электроники, по-прежнему остаются компании, не желающие присоединяться к данной тенденции. К таким фирмам относятся Apple, Samsung (некоторые смартфоны), Nikon, Acer и другие, что, в первую очередь, создает неудобства для обладателей данной техники.

Мы же выражаем своё желание, чтобы в скором времени все подобные производители одумались, и количество проводов у потребителей серьезно сократится.

Что такое micro usb - Androfon.ru

Последнее обновление: 08/09/2020

Разъем micro usb – первый стандартизированный порт для телефонов и различных аксессуаров. Из статьи вы узнаете, что предшествовало появлению micro usb, каковы возможности и разновидности, а так же применение и перспектива разъема в будущем.

Возникновение micro usb

Разъем micro usb считается первым стандартным портом для мобильной электроники, утвержденный в ЕС в 2011 году. При этом крупные производители того времени в лице Motorola, Sony Ericsson, Nokia, Samsung и LG, приняли решение перейти на разъем micro usb примерно в 2006-2007 году.

Введению всеобщей стандартизации послужила россыпь различных разъемов для зарядки телефонов. Причем в рамках только одного производителя использовались 3-4 разъема для зарядки, ещё 2-3 отдельные типы портов для прошивки и передачи данных. В результате в каждой семье насчитывалось по 5-6 зарядных устройств и USB кабелей. Ещё одна проблема – увеличение числа утилизируемых зарядных устройств, что пользователи массово выбрасывают ввиду несовместимости с новой или другой моделью телефона. Поэтому всеобщая стандартизация помогла упростить эксплуатацию мобильной электроники пользователями, а так же улучшить экологическую обстановку.

Возможности micro usb

Разъем содержит 5 контактов, что позволяет заряжать мобильное устройство и обмениваться данными с ПК. Для зарядки и передачи данных используется только 4 контакта, по 2 на каждую задачу, тогда как пятый контакт в большинстве случаев свободен. Некоторые производители, например Samsung используют пятый контакт для передачи видео с телефона на телевизор. Технология получила название MHL — Mobile High-Definition Link и просуществовала до 2016 года. А в смартфонах Motorola 5й контакт часто задействуется в сервисных кабелях для принудительной прошивки.

Разъем MicroUSB в беспроводных наушниках Motorola Moto Surround.

Порт micro usb так же поддерживает передачу звука на проводные наушники. А если в телефоне доступна функция OTG, тогда переходник на порт USB позволит подключать различные аксессуары? Мышки, флешки, клавиатуры, джойстики и т.д.

Разновидности micro usb

Помимо компактной версии, что нашла применение в телефонах, смартфонах и мобильных аксессуарах, существует так же версия USB тип B micro. Разъем располагает дополнительными пятью линиями, благодаря чему доступно использование версии USB 3.0. Разъем не получил широкого распространения и применяется преимущественно для подключения внешних накопителей – SSD и HDD.

Разъем USB тип B micro.

Будущее micro usb

Разъем micro usb охватывает множество мобильных устройств: телефоны, смартфоны, планшеты, беспроводные наушники и т.д. При этом разъем постепенно вытесняется более перспективным портом – USB-C. Новый порт позволяет подключать разъем любой стороной, благодаря продублированным контактам с обеих сторон. А увеличенное число контактов обеспечивает задел на будущее при использовании различных технологий, в частности ускоренная передача энергии или вывод изображения на экран монитора/телевизора.

Вывод

В статье подробно описано, что такое micro usb порт. Разъем стандартизирован и применяется в различной мобильной электронике. При этом порт постепенно вытесняется более перспективным разъемом USB-C, где расширенное число линий позволяет реализовать ранее недоступные возможности.

Какие у вас имеются вопросы? Оставляйте сообщения в комментариях од статьей.

Post Views: 203

Самые выгодные виды USB-накопителей - Отличные предложения на виды USB от продавцов со всего мира

Отличные новости !!! Вы находитесь в нужном месте для различных типов USB. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший тип USB в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что у вас есть разные USB-разъемы на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в том, какие типы USB-разъемов вам нужны, и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести usb этого типа по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

3 типа кабелей Micro-USB

В этой статье мы расскажем вам, что вам нужно знать, прежде чем покупать кабель Micro-USB.Продолжайте читать, чтобы узнать больше.

СВЯЗАННЫЕ С: Типы USB (или типы USB-кабелей) Объяснение: Все, что вам нужно знать о стандартах USB [ИНФОРМАЦИЯ]

В этой статье:

  1. Что такое Micro USB?
  2. Типы кабелей Micro USB
  3. Micro-AB USB
  4. Физическая совместимость
  5. USB Type-C и Micro USB

Все ли кабели одинаковы? | Описание кабеля Micro USB

Что такое Micro USB?

Micro USB - это мини-версия универсальной последовательной шины (USB).Он в основном используется для подключения компактных и мобильных устройств, таких как цифровые камеры, смартфоны и устройства GPS.

Небольшой размер Micro USB позволил производителям производить более тонкие устройства. Подобно стандартным USB-накопителям, он имеет функцию plug-and-play.

Новый порт USB Type-C может со временем занять место micro USB, но это все еще самый распространенный порт, используемый популярными устройствами сегодня.

Типы кабелей Micro USB

1. Micro-A USB

Micro-A USB-кабель

Новые мобильные устройства, такие как устройства GPS, сотовые телефоны и цифровые камеры, используют micro-A USB.Этот кабель micro USB меньше, чем Mini-B USB.

Несмотря на свой небольшой размер, он по-прежнему поддерживает функции On-The-Go и высокую скорость передачи данных 480 Мбит / с.

Micro-A USB имеет белый разъем и 5-контактный дизайн. Этот кабель micro USB имеет прямоугольный разъем только для розетки.

2. Micro-B USB

Зарядка телефона с помощью USB-кабеля Micro-B

Micro-B USB похож на своего аналога Micro-A, так как он также используется в современных гаджетах. Обычно он встречается в небольших электронных устройствах, таких как сотовые телефоны.

Хотя он также меньше, чем Mini-B USB, он может поддерживать функции On-The-Go и ту же скорость передачи, что и micro-A. Фактически, устройства USB 1.1 и USB 2.0 имеют порты micro-B, которые выглядят одинаково.

Кроме того, micro-B USB имеет как вилку, так и розетку на кабелях micro USB. Это позволяет различным устройствам использовать любой из двух типов подключения.

Micro-B USB имеет черный разъем и 5-контактный дизайн. Его порты и разъемы имеют конические углы, которые придают им форму полушестиугольника.

3. Micro-B USB 3.0

Разъем Micro-B USB 3.0

Этот тип micro-USB можно найти на устройствах, работающих с USB 3.0. Он создан для работы с приложениями USB SuperSpeed, передавая питание и данные.

К сожалению, этот тип кабеля micro USB не имеет обратной совместимости с устройствами, которые работают с USB 1.1 и USB 2.0.

Вы можете догадаться по названию, но micro-B USB 3.0 очень похож на micro-B. Основное отличие состоит в том, что на его стороне есть добавленная группа контактов, что дает вдвое больше проводов.Это также позволяет USB 3.0 работать с нормальной скоростью.

Micro-AB USB

Хотя он не присутствует на кабеле micro-USB, micro-AB USB все же стоит отметить. Он используется исключительно как розетка для USB-устройств On-The-Go, поэтому в нем нет кабеля.

Он может работать с кабелем USB типа micro-A или micro-B. Micro-AB USB имеет розетку серого цвета и 5-контактный дизайн.

СВЯЗАННЫЕ: 9 удивительных преимуществ использования удлинительного кабеля USB

Что следует учитывать при выборе кабеля Micro USB

Кабели Micro USB на первый взгляд могут выглядеть очень похожими друг на друга, но это определенно не так. созданы равными.Прежде чем его приобрести, вам следует учесть пять вещей:

  • Оплетка или оболочка кабеля - это защищает кабель от истирания и снижает вероятность поломки.
  • Калибр - Измеряется в амперах, повышает долговечность кабеля и позволяет устройству заряжаться быстрее.
  • Ферритовый шарик или железный ферритовый сердечник - Это гарантирует хорошую работу вашего кабеля за счет снижения шума. В свою очередь, это улучшает скорость передачи данных.
  • Устройство для снятия натяжения - Как и оплетка, оно уменьшает разрыв и защищает кабель от истирания.Кабель micro USB с усиленной шейкой снимет нагрузку и предотвратит повреждение кабеля.
  • Ваши устройства - Помимо технических компонентов, вам также следует подумать, для каких устройств вы будете использовать кабель, прежде чем совершать покупку. Таким образом, вы можете инвестировать в тот тип, который принесет вам максимальную выгоду.

Убедитесь, что первые четыре пункта находятся в отличном состоянии, чтобы вы могли окупить свои деньги. Не бойтесь задавать вопросы об использовании кабеля, это поможет вам выбрать лучший вариант.

Физическая совместимость

Физическая совместимость USB связана с их разъемами. В частности, штекер (вилка) и розетка (розетка).

Штекер вставляется внутрь устройства, а разъем - это порт, к которому он подключается. Вот что вам нужно знать о физической совместимости микро-USB:

  • Разъем Micro-A: Разъемы Micro-AB USB 2.0 и 3.0
  • Разъем Micro-B: Micro-B USB 2.0 и 3.0 и разъемы Micro-AB USB 2.0 и 3.0

USB Type-C против Micro USB

Micro USB зарекомендовал себя как промышленный стандарт, и теперь большинство устройств используют micro USB 2.0. Однако у него есть одно ограничение - он подключается только одним способом. Если вы не подключите его правильно, он не будет работать.

USB-C должен занять место микро-USB, поскольку основные бренды смартфонов теперь используют USB Type-C в качестве портов.

Type-C выглядит немного больше своего микро-аналога.Но производителей привлекают те преимущества, которые они приносят.

Вот преимущества USB Type-C:

  • Он имеет продолговатую двустороннюю форму, что позволяет пользователям подключать его любым способом. Он будет работать независимо от того, с какой стороны вы подключаете кабель.
  • Чтобы обеспечить быструю зарядку, он использует скорость передачи данных USB 3.0 и USB 3.1.
  • Имеет скорость передачи от 5 Гбит / с до 10 Гбит / с.
  • Он способен производить мощность до 100 Вт, что позволяет заряжать ноутбук и другие подобные устройства.

USB Type-C имеет универсальный дизайн, что означает, что он может заменить соединительные кабели, которые в настоящее время используются в обычных гаджетах и ​​периферийных устройствах. К ним относятся, среди прочего, смартфоны, ноутбуки, камеры, игровые контроллеры, принтеры и HDMI.

Он определенно подходит для того, чтобы со временем заменить ограниченные кабели Micro USB на кабели с двойным разъемом.

Micro USB могут быть заменены в новых устройствах и электронике, но они все еще широко используются сегодня, поскольку в какой-то момент они были отраслевым стандартом.Приобретая кабель micro USB, помните о вещах, которые следует учитывать, чтобы выбрать лучшее соотношение цены и качества.

Мы надеемся, что это руководство помогло вам больше узнать о разъемах micro USB и кабелях micro USB.

Какой тип USB вы считаете наиболее полезным? Поделитесь с нами своими мыслями в разделе комментариев ниже!

Наверх Далее:

Статьи по теме

Micro USB - Walmart.com

"," tooltipToggleOffText ":" Нажмите на переключатель, чтобы получить

БЕСПЛАТНАЯ доставка на следующий день!

"," tooltipDuration ":" 5 "," tempUnavailableMessage ":" Скоро вернусь! "," TempUnavailableTooltipText ":"

Мы прилагаем все усилия, чтобы снова начать работу.

  • Временно приостановлено в связи с высоким спросом.
  • Продолжайте проверять наличие.
"," hightlightTwoDayDelivery ":" false "," locationAlwaysElposed ":" false "," implicitOptin ":" false "," highlightTwoDayDelivery ":" false "," isTwoDayDeliveryTextEnabled ":" true "," useTestingApi " "," ndCookieExpirationTime ":" 30 "}," typeahead ": {" debounceTime ":" 100 "," isHighlightTypeahead ":" true "," shouldApplyBiggerFontSizeAndCursorWithPadding ":" true "," isBackgroundGreyoutEnabled} ":" false " locationApi ": {" locationUrl ":" https: // www.walmart.com/account/api/location","hubStorePages":"home,search,browse","enableHubStore":"false"},"oneApp":{"drop2":"true","hfdrop2 ":" true "," heartingCacheDuration ":" 60000 "," hearting ":" true "}," feedback ": {" showFeedbackSuccessSnackbar ":" true "," feedbackSnackbarDuration ":" 3000 "}," webWorker ": {" enableGetAll " : "false", "getAllTtl": "

0"}, "search": {"searchUrl": "/ search /", "enabled": "false", "tooltipText": "

Скажите нам, что вам нужно

" , "tooltipDuration": 5000, "nudgeTimePeriod": 10000}}}, "uiConfig": {"webappPrefix": "", "artifactId": "header-footer-app", "applicationVersion": "20.0,40 "," applicationSha ":" 41ed8468826085770503056bd2c9bc8be5b55386 "," applicationName ":" верхний колонтитул "," узел ":" 3651fb74-3d6e-48d1-9e6c-e1232d69302c "," облако ":" scus-prod " oneOpsEnv ":" prod-a "," profile ":" PROD "," basePath ":" / globalnav "," origin ":" https://www.walmart.com "," apiPath ":" / header- нижний колонтитул / электрод / api "," loggerUrl ":" / заголовок-нижний колонтитул / электрод / api / logger "," storeFinderApi ": {" storeFinderUrl ":" / store / ajax / primary-flyout "}," searchTypeAheadApi ": { "searchTypeAheadUrl": "/ search / autocomplete / v1 /", "enableUpdate": false, "typeaheadApiUrl": "/ typeahead / v2 / complete", "taSkipProxy": false}, "emailSignupApi": {"emailSignupUrl": " / account / electro / account / api / subscribe "}," feedbackApi ": {" fixedFeedbackSubmitUrl ":" / customer-survey / submit "}," logging ": {" logInterval ": 1000," isLoggingAPIEnabled ": true," isQuimbyLoggingFetchEnabled ": true," isLoggingFetchEnabled ": true," isLoggingCacheStatsEnabled ": true}," env ":" production "}," envInfo ": {" APP_SHA ":" 41ed8468826085770503056ERSbe2c9b "," APP38 ":" APP ":0.40-41ed84 "}," expoCookies ": {}}

usb (micro usb)


micro USB 2.0 Alcatel, Asus, Digma, DEXP, DNS, Explay, Fly, Huawei, HTC, Jiayu, Lenovo, Meizu, Micromax, Nokia, OPPO, Oysters, Philips, Prestigio, PocketBook, Realme, Rover, Sony, Texet, Xiaomi, ZTE

;

microUSB-01 - 1 - 50, 5 - 200
micro USB.
microUSB-01.
Acer E310 ?; Alcatel 4007D; Asus K00B MeMO Pad HD7 ME173X; Вкладка Билайн; BQ 7081G ?; CAT B15Q; Digma iDsQ7 3G; DNS E79 P100qw S4502 S4502M; Etuline ETL-S4521; Explay Five Surfer 7.32 3G, Scream 3G, X-tremer; Fly IQ238 IQ442 * IQ450; HTC Desire HD; Huawei C8600 C8500 U8150 U8800 MediaPad 7 Lite, 7 Lite II, 10 Link 201 Вт; i-mobile i-Style Q4; Jiayu JY-G4 JY-G4S ?; Кенекси Винд; Lenovo L-PAD A1-07 A390E A560; Philips W732; PocketBook SURFPad; Prestigio PAP4055DUO Multipad PMP3007C3G PMP5870C PMP5785C3G QUAD; Texet TM-3204R TM-7868 TM-7024
microUSB-21 - 1 - 50, 5 - 200
microUSB-01.
Archos 9100; Asus K0W ME172V; Digma iDj7n (), iDjD7; Explay Rio *; Irbis TX58; Prestigio PMT3677_Wi
microUSB-22 - 1 - 50, 5 - 200
micro USB.
microUSB-01.
AGM X1 ?; Alcatel 2012; ASUS ME175CG Z170MG; Black Fox BMM 532 S; DEXP URSUS 10M2 3G; Explay A500? Свежий индиго? Оникс Торнадо N1? Рио *; Fly IQ4413? IQ4514; Lenovo A10-70L A1010a20 A2016a40? A3300 ?; Micromax A093 Q391; Philips W3568; Prestigio PMP5785C_QUAD PSP3453DUO; Texet TM-7055HD; Wexler TAB 7b

...

microUSB-20
1 - 50, 5 - 200
microUSB-03
1 - 50, 5 - 200
microUSB-25
1 - 50, 5 - 200
microUSB-13
1 - 50, 5 - 200
microUSB-16
1 - 50, 5 - 200
microUSB-02
1 - 50, 5 - 200
microUSB-10
1 - 50, 5 - 200
microUSB-27
1 - 100, 5 - 400
microUSB-49
1 - 50, 5 - 200
microUSB-51
1 - 100, 5 - 400
microUSB-55
1 - 100, 5 - 400
microUSB-32
1 - 50, 5 - 200

microUSB-04
1 - 50, 5 - 200
microUSB-05
1 - 50, 5 - 200
microUSB-18
1 - 50, 5 - 200
microUSB-06
1 - 50, 5 - 200
microUSB-14
1 - 50, 5 - 200
microUSB-15
1 - 50, 5 - 200
microUSB-31
1 - 50, 5 - 200
microUSB-33
1 - 100, 5 - 400
microUSB-34
1 - 50, 5 - 200
microUSB-28
1 - 50, 5 - 200
microUSB-36
1 - 50, 5 - 200
microUSB-53
1 - 100, 5 - 400
microUSB-23
1 - 50, 5 - 200
microUSB-07
1 - 50, 5 - 200
microUSB-26
1 - 50, 5 - 200
microUSB-54
1 - 100, 5 - 400
microUSB-60
1 - 100, 5 - 400
microUSB-61
1 - 100, 5 - 400
microUSB-62
1 - 100, 5 - 400
microUSB-63
1 - 100, 5 - 400
microUSB-64
1 - 200, 5 - 800
microUSB-65
1 - 200, 5 - 800
microUSB-78
1 - 100, 5 - 400
microUSB-79
1 - 200, 5 - 800

microUSB-24
1 - 50, 5 - 200
microUSB-29
1 - 100, 5 - 400
microUSB-30
1 - 50, 5 - 200
microUSB-57
1 - 100, 5 - 400
microUSB-58
1 - 200, 5 - 800
microUSB-67
1 - 100, 5 - 400
microUSB-68
1 - 200, 5 - 800
microUSB-70
1 - 50, 5 - 200
microUSB-71
1 - 50, 5 - 200
microUSB-72
1 - 50, 5 - 200
microUSB-73
1 - 50, 5 - 200
microUSB-74
1 - 50, 5 - 200
microUSB-75
1 - 50, 5 - 200
microUSB-77
1 - 50, 5 - 200
microUSB-80
1 - 50, 5 - 200

микро-USB 3.0

microUSB-08
1 - 50, 5 - 200
microUSB-09
1 - 50, 5 - 200
microUSB-12
1 - 50, 5 - 200
microUSB-56
1 - 50, 5 - 200

USB. . - 200. 100%. "" [email protected] WhatsApp +79515322955.

10 лучших телефонов с портом USB Type-C до 20000 рупий в 2019 году

OnePlus 2 был первым телефоном с реверсивным портом USB Type-C.Три года спустя переход на порт Type-C практически завершен, особенно для телефонов среднего и премиум-класса. Тем не менее, вам все равно будет сложно найти доступный телефон Type-C. (हिंदी में पढ़िए)

Это одна из областей, где производители не возражают против сдерживания, возможно, потому, что не многие потребители задумываются о типах разъемов на своих телефонах, и для OEM-производителей имеет смысл сосредоточиться на других функциях, которые будут иметь большее влияние.

Что ж, пора что-то менять, и порты USB Type-C набирают обороты.Обычный порт micro USB по-прежнему приемлем, но на современных смартфонах он кажется устаревшим. Кроме того, в наши дни большинство крутых аксессуаров для смартфонов, таких как беспроводные наушники, внешние аккумуляторы и т. Д., Оснащены портом зарядки Type-C.

В случае, если порт Type-C - это то, что вы цените и не хотите упускать, вот список телефонов, которые включают двусторонний разъем для менее рупий. 20,000.

Каковы преимущества порта Type-C на смартфонах?

На самом деле немного.Большинство портов USB Type-C на телефонах по-прежнему основаны на USB 2.0 (даже на дорогих high-end телефонах), а не на USB 3.1. Таким образом, скорость передачи данных и зарядки аналогична обычным обычным портам Type-B на базе micro USB 2.0.

Порт Type-C, однако, имеет преимущество в том, что он обратимый. Просто подключить плагин удобнее, так как вам не нужно карабкаться, чтобы увидеть, какая сторона идет вверх, а какая - вниз. Поскольку вам нужно регулярно подключать аккорд к телефону, это действительно имеет значение.

Кроме того, если у вас уже есть аксессуар USB Type-C, например, беспроводные наушники или беспроводные наушники, которые заряжаются через порт Type-C, жизнь будет проще, если с тех пор на вашем телефоне будет порт Type-C. вам также придется тащить только одно зарядное устройство.

Основные преимущества порта USB Type-C начнут проявляться, когда порты основаны на USB 3.1 (как на телефонах Pixel). Type-C - единственный стандарт micro USB, совместимый с USB 3.1, что должно привести к значительному увеличению скорости передачи данных и зарядки.Порт Type-C также можно использовать для добавления двухсторонней зарядки к телефонам.

Порт

USB Type-C на ноутбуках, с другой стороны, может использоваться в различных целях. Один порт может заменить кабель VGA, порт HDMI, порт дисплея, а также поддерживает стандарт Thunderbolt.

Также читайте: 10 лучших телефонов с поддержкой Dual SIM Dual VoLTE

Список телефонов с портом USB Type-C до 20000 рупий

Realme 7 Pro

Realme 7 Pro (обзор) имеет порт USB Type-C с быстрой зарядкой 65 Вт, а Realme 7 (обзор) получает порт USB Type-C с быстрой зарядкой 30 Вт.Оба этих телефона имеют качественное оборудование и системы камер выше среднего по сравнению с другими доступными опциями в этом сегменте.

По очень разумной цене Realme 7 Pro предлагает дисплей AMOLED, датчик на дисплее, заднюю камеру на 64 МП и мощный чипсет Snapdragon 720G. Этого можно ожидать в доступном сегменте.

Realme 7 Pro цена и характеристики

Другие телефоны Realme с портом USB Type-C до 20 000 индийских рупий

Redmi Note 9-й серии

Redmi Note 9 Pro от Xiaomi также делает порт USB Type-C нормой для модных недорогих телефонов.

Всего в серии три телефона - Redmi Note 9 Pro, Redmi Note 9 Pro Max и Redmi Note 9 Prime - и все три имеют порт USB Type-C с поддержкой быстрой зарядки.

Три телефона охватывают широкий ценовой диапазон и включают мощное производительное оборудование.

Poco X3 и Poco M2 Pro

Poco X3 работает на Snapdragon 732G и имеет емкость 6000 мАч. У него качественные камеры и работает менее подверженная рекламе версия MIUI.

Poco X3 также довольно толстый и тяжелый, и если вы ищете что-то более эргономичное, стоит рассмотреть вариант Poco M2 Pro.Этот выглядит довольно привлекательно и имеет мощное производительное оборудование.

Samsung Galaxy M-серии

Почти все телефоны Samsung Galaxy M-серии, за исключением Galaxy M10, имеют порт USB Type-C. Серия предназначена для Millenials, а последнее дополнение в линейке, Galaxy M40, оснащено перфорированным дисплеем, работает на Qualcomm Snapdragon 675 и использует интерфейс One UI от Samsung. У этого, однако, нет аудиоразъема.

Samsung Galaxy M40 с One UI OS

Galaxy M30 - единственный смартфон с AMOLED-дисплеем и градиентным узором, а Galaxy M20 - самый доступный из трех.Все три телефона поддерживают адаптивную быструю зарядку мощностью 15 Вт.

Samsung Galaxy A-серии

Все телефоны Samsung Galaxy серии A, представленные в Индии в этом году, имеют порт USB Type-C, быструю зарядку и программное обеспечение One UI. В то время как Galaxy A70 и Galaxy A80 более дорогие, Galaxy A50 (обзор), Galaxy A30 (обзор) и Galaxy A20 (обзор) являются подходящими вариантами по цене ниже рупий. 20,000.

Все телефоны серии Galaxy A имеют корпус из стекла и дисплеи AMOLED, и, следовательно, выглядят и выглядят более премиальными, чем большинство телефонов серии Galaxy M.Galaxy M40, конечно, находит золотую середину.

Nokia 6.1 Plus

Nokia 6.1 Plus был представлен во всем мире как Nokia X6, популярный как первый телефон Nokia с вырезом на дисплее. В Индии Nokia 6.1 Plus будет иметь компактный дизайн, восьмиядерный чипсет Snapdragon 636 и 64 ГБ расширяемой памяти.

Nokia 6.1 Plus также будет работать под управлением стандартного программного обеспечения Android 8.1 и является хорошим претендентом на обновление до Android P. Другие функции включают в себя двойные задние камеры, аккумулятор на 3060 мАч с QuickCharge 3.0, датчик отпечатков пальцев и 16-мегапиксельная селфи-камера

Nokia 6.1 Plus самая низкая цена и полные характеристики

10 лучших телефонов с портом USB Type-C по цене менее 20000 индийских рупий

Порт USB Type-C сейчас очень распространен для телефонов по цене ниже рупий. 20,000. Даже телефоны серии Micromax In и несколько вариантов Redmi также предлагают порт Type-C для телефонов стоимостью менее 10 000 индийских рупий. Мы обновим этот список дополнительными телефонами USB Type-C, как только они появятся.

Связанные

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
