Виды предохранителей для авто

Защита электрической проводки автомобиля от перегрузок и коротких замыканий важна не меньше, чем защита бытовых сетей в домах и квартирах. Для питания различных потребителей в автомобиле применяется низкое напряжение величиной от 12 до 24 вольт, но при коротком замыкании в электропроводке возникают большие токи.

Если при коротком замыкании своевременно не обесточить электропроводку автомобиля, то токоведущие жилы проводов сильно нагреются и расплавят изоляцию. В результате этого происходит воспламенение находящейся рядом обшивки салона и других элементов. Пожар быстро распространяется по всему салону, и охватывает всю машину. Скорость распространения огня настолько велика, что при приезде пожарной службы тушить бывает уже нечего.

Для предотвращения пожара в таких ситуациях путем размыкания электрической цепи способом расплавления специального легкоплавкого элемента, служат автомобильные предохранители. Срабатывание предохранителя происходит при возрастании тока выше заданной величины. Это значение плавкой вставки рассчитывается по допустимой нагрузке на электрическую цепь.

Классификация и устройство

Существует несколько видов автомобильных предохранителей, в зависимости от марки автомобиля, его года выпуска и защищаемой цепи.

Цилиндрические автомобильные предохранители

Владельцы отечественных автомобилей времен Советского Союза хорошо помнят такие автомобильные предохранители. Сначала их изготавливали одного цвета, затем для удобства пользования их стали маркировать разными цветами, в зависимости от номинального тока.

При установке или демонтаже цилиндрической вставки есть вероятность попадания под напряжение, хотя это и не так опасно, но можно получить ожог пальцев. Габаритные размеры блока предохранителей занимают много места. В отличие от других видов предохранителей, эти вставки не стандартизированы, поэтому при приобретении приходится довольствоваться надписями на их упаковке.

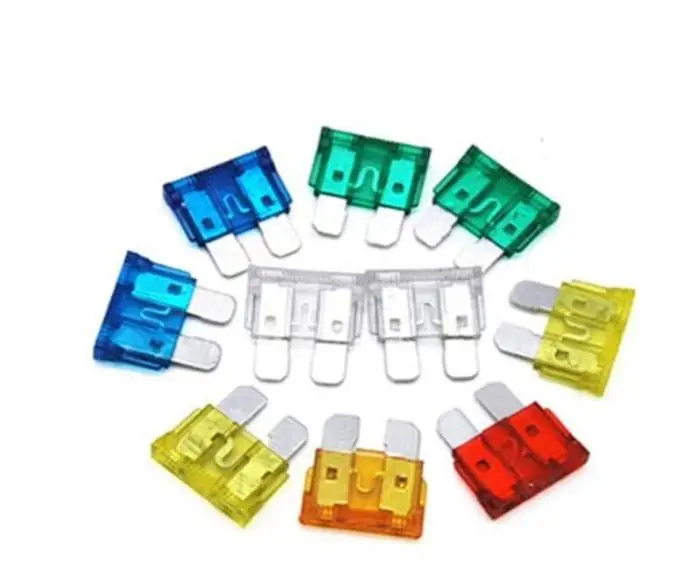

Ножевые автомобильные предохранители

Такие вставки имеют несколько преимуществ, по сравнению с цилиндрическими моделями. При установке ножевых вставок вы защищены от ожогов, так как при этом беретесь за изолированную часть корпуса, выполненную из цветного пластика. Удобство разных цветов корпуса состоит в том, что номинал предохранителя можно определить по цвету. Кроме этого значение номинала обозначено цифрами.

Обнаружить сгоревшую вставку не составит труда, так как пластиковый корпус выполнен прозрачным, и целостность плавкого элемента можно наблюдать визуально.

Ножевые автомобильные предохранители делятся также по размерам и форме корпуса:
  • Мини – маленькие.
  • Макси – большие.
  • Стандарт – средние.
Термические автомобильные предохранители

Такие вставки обычно включают в себя электромагнитную и тепловую защиту. По конструкции он аналогичен автоматическому выключателю в бытовой сети. При перегрузке или коротком замыкании срабатывает электромагнитная или тепловая защита.

После устранения неисправности в цепи предохранитель включается в работу нажатием кнопки.

Ленточные автомобильные предохранители

Для силовых цепей повышенной мощности в автомобиле применяют ленточные предохранители. Они используются для повышения надежности контактного соединения, выполняются в виде металлической пластины, и зажимаются винтами.

Существуют измененные конструкции ленточных вставок, в которых при нештатных ситуациях брызги расплавленной пластины уже не разлетаются в стороны, а защищены пластиковым корпусом.

Автомобильные предохранители на иномарках

Это интересная конструкция автомобильной вставки. Недостатком является неудобная замена, так как необходимо откручивать крепежный винт. А к достоинству можно отнести то, что нет гаек, а винт всего один, в отличие от ленточных вставок, у которых два винта.

Эта конструкция относится к дорогостоящим моделям. Она внешне похожа на обычную ножевую вставку, но работает по принципу электрического автомата, и называется прерывателем цепи.

На многих японских иномарках применяются ножевые предохранители, но отличающиеся по конструкции от отечественных образцов видом корпуса и расположением ножей.

Порог срабатывания

Правильный подбор предохранителя состоит в определении величины сопротивления его легкоплавкого элемента. Расплавление происходит из-за теплового воздействия электрического тока, в результате цепь обесточивается.

Номинальная величина тока вставки определяется по формуле:

Iном = Pмакс / U, где:

  • I ном – номинальное значение тока, А.
  • Р макс – наибольшая мощность потребителя, обозначаемая на нем, Вт.
  • U – напряжение бортовой сети, В.

Предохранитель — деталь в электрической цепи, защищающая её от теплового повреждения. Необходимость использования предохранителей вызвана тем, что при прохождении электрического тока через электрическую цепь возникает нагрев элементов цепи (проводов, выключателей и др.). При возникновении короткого замыкания электрической цепи или при чрезмерном увеличении потребляемой мощности возникает перегрев элементов цепи, который может вызвать повреждение изоляции и возгорание. Для предотвращения такого развития событий в электрическую цепь встраиваются предохранители. Предохранители различаются по конструкции и по мощности. Конструкция предохранителя зависит от фантазии изобретателя (производителя), а его мощность рассчитывается в зависимости от конкретной электрической цепи.

Где находятся предохранители в автомобиле? В автомобилях имеется несколько блоков предохранителей. Один или несколько блоков находится в моторном отсеке (рис.1)

По Bosch — torpedo fuse. Полную версию статьи можно прочитать на нашем сайте.

По Bussman — GBC fuse (рис. 4b).

2. Стеклянные (рис.5) — устаревший тип предохранителей.

По Bosch — glass fuses.

По Bussman — glass tube fuse (рис.5b)

3. Перемычки (рис.6). — имеют вид пластины под крепеж болтами.
По Bosch — Fuse stripes (рис.6)

4. Перемычки с пластиковым корпусом среднего размера (устанавливаются между аккумуляторной батареей и например стартером или генератором).
По Bussman — AMI fuse (рис.7а).

По Bosch — Screw locking element midi.

5. Перемычки с пластиковым корпусом крупного размера (устанавливаются между аккумуляторной батареей и например стартером или генератором).
По Bussman — AMG fuse (рис.8а).

По Bosch — Screw locking element mega (рис.8b)

6. Низкопрофильные предохранители (широко используются в легковых автомобилях выпущенных после 2010 года).
По Bussman — Low-Profile ATM fuse (рис.9а).

По Bosch — low-profile mini fuses (рис.9b)

7. Миниатюрные плоские предохранители (широко используются в легковых автомобилях выпущенных после 2000 года).
По Bussman — ATM blade-type fuse (рис.10а).

По Bosch — mini flat connection fuses (рис.10b)

Эти маленькие детали защищают проводку
от короткого замыкания, а иной раз – и сам автомобиль от пожара.

Как часто у вас случались ситуации, когда вы садились в свой автомобиль, а он отказывался заводиться? Или другой вариант – вы едете по шоссе, начинается дождь, вы включаете дворники, а они не работают. Подобное случается нечасто, зато каждый, кто хоть раз попадал в такую ситуацию скажет, что ощущения при этом бывают далеко не самые приятные. Чаще всего эти неприятности бывают просто из-за перегоревшего предохранителя.

Предохранитель представляет собой электрический аппарат, который выполняет важную функцию защитника электрической цепи и ее элементов, которые могут перегреться или даже загореться в результате протекания тока большой силы, что может произойти при коротком замыкании.

Наибольшее распространение в современных автомобилях получили плавкие предохранители – простые, дешевые и малогабаритные. Последнее особенно важно, поскольку количество собранных в компактные блоки предохранителей на современных автомобилях перевалило за два десятка. Разнообразие моделей автомобилей на дорогах ведет за собой большое разнообразие моделей предохранителей.

Предохранители представленные в нашем магазине:


Как выбрать автомобильный предохранитель?

Предохранитель представляет собой эффективное средство защиты автомобиля от короткого замыкания. К выбору автомобильных предохранителей нужно относиться очень серьезно, так как в случае покупки некачественного товара могут возникнуть не только мелкие неисправности, но и серьезные проблемы, вплоть до возгорания автомобиля.

Большинство автолюбителей согласятся с тем, что на выбор дорогих деталей к своим машинам мы тратим уйму времени, консультируясь со специалистами, спрашивая советов у знакомых, читая информацию в интернете. А вот на такие мелочи, как автомобильные предохранители, многие вообще не обращают внимания, приобретая первый попавший кусок пластмассы. Однако подобный подход абсолютно не верен, так как выбор некачественного предохранителя может повлечь за собой серьезные проблемы. Как же найти хороший автомобильный предохранитель и на что обращать внимание при покупке? Попробуем разобраться.

На каждом предохранителе нанесены определенные цифры. Эти цифры означают силу тока, измеряемую в амперах (А), при превышении которой предохранители перегорают. Каждому значению номинального тока соответствует свой цвет корпуса.

Различить автомобильные предохранители очень просто, предохранители различных номиналов имеют свой цвет. Ниже приведена таблица соответствия цвета предохранителя его номиналу:

Внимание: Цвета могут отличаться оттенками.

Покупка в магазине, как отличить некачественный предохранитель?

Автомобильный предохранитель можно приобрести практически в любом автомагазине. На упаковке обязательно должна быть указана точная информация о производителе. Если информации нет, то лучше воздержаться от подобных покупок.

На самом деле вычислить некачественный предохранитель очень легко. Самым быстрым и эффективным методом является подключение предохранителя к аккумуляторной батарее. Далее достаточно просто понаблюдать за происходящей реакцией. В том случае, если предохранитель перегорает, остальные предохранители из набора можно использовать в своем автомобиле. Если же предохран итель расплавится, это значит, что подобные предохранители ни в коем случае нельзя использовать.

Признаком некачественных предохранителей также являются тонкие ножевые контакты, которые могут вызвать нагрев соединений и стать причиной оплавления того места, где предохранители устанавливаются в блоке.

Желательно отдавать предпочтение автомобильным предохранителям, выполненным из прозрачной пластмассы. В таком случае можно будет визуально увидеть неисправность, если перегорит плавкий элемент. Конечно, это требование некритично.

Если вы сделаете правильный выбор, хороший предохранитель должен работать, не перегорая, в течение 100 часов, если ток будет превышать номинальный на 10 процентов.

К чему может привести некачественный предохранитель или его замена подручными материалами?

Если же некачественный предохранитель не сработает тогда, когда произойдет замыкание, как минимум, вы сможете отделаться сгоревшей проводкой. Но нередко происходят происшествия, когда из-за некачественного предохранителя автомобиль сгорает полностью. Такой «копеечный товар», как автомобильные предохранители, на самом деле играет очень важную роль. В лучшем случае, если предохранитель перегорит не вовремя, перестанут работать стеклоочистители, без которых невозможно обойтись при проливном дожде.

Ну а теперь поговорим о том, чем грозит замена предохранителей другими подручными средствами. Благо, что форма предохранителя существенно изменилась от своего предшественника, который умело можно было заменить пятачком. Хотя и встречаются умельцы старой закалки, которые умудряются намотать на выводы предохранителя «жучок», только последствия бывают очень плачевные, особенно если говорить об иномарках. Так, к примеру, установленный «жучок» вместо предохранителя габаритных огней на грузовом автомобиле Скания, чуть не привёл к замене блока предохранителей. Хорошо, что нашлись мастера, которые разобрали блок на кучу деталей и извлекли из него прикипевшую к контактным пластинам блока остаток проволоки жучка. Проявлялась неисправность следующим образом: при включении зажигания включался дальний свет фар.

Возгорание автомобиля чаще всего происходит именно из-за замыкания электрической проводки. Если бы все владельцы автомобилей относились к выбору предохранителей серьезно и ответственно, то количество сгоревших машин резко бы уменьшилось.

Делаем выводы: никаких «жучков» для замены сгоревших автомобильных предохранителей применять не надо. Менять перегоревший предохранитель необходимо на предохранитель того же номинала.

Что же делать, если предохранитель перегорел, а заменить нечем? Тогда временно можно замените сгоревший предохранитель, предохранителем большего номинала на 5-10А, все же это лучше чем «жучок». Но если вдруг не оказалось вообще предохранителя, а защищаемый потребитель очень важен, то переставьте предохранитель с менее важного потребителя. Определить назначение предохранителя, можно воспользовавшись перечнем предохранителей автомобиля.

Как найти в автомобиле нужный предохранитель и заменить?

Практически в каждом современном автомобиле имеется блок предохранителей. Он может находиться под капотом или располагаться в салоне машины. Чтобы открыть доступ к автомобильным предохранителям, нужно просто снять крышку блока. Сделать это можно даже без использования специальных инструментов.

В любом современном автомобиле находится большое количество предохранителей, каждый из которых должен бесперебойно функционировать для защиты какого-то прибора или лампочки. К примеру, когда перестает работать сигнал, необходимо вскрыть блок и найти значок на крышке, который имеет вид дудки. Расположение автомобильного предохранителя в блоке полностью соответствует расположению изображения на крышке.

Для начала необходимо найти в блоке предохранитель, который вышел из строя. Выявить вышедший из строя предохранитель можно визуально. Нужно обратить внимание на среднюю часть предохранителя, которая выгорает, если происходит скачок напряжения. ;Далее предохранитель вытаскивается из гнезда, а на его место вставляется новый с соответствующей цифрой и цветом, что очень важно.

Чтобы упростить поиск перегоревшего предохранителя, а также сэкономить Ваше время и нервы, были разработаны предохранители с наличием встроенного светодиода, который загорается при "пробое". Если водитель предусмотрительно заменил все предохранители и положил в бардачок набор сменных, то открыв крышку отсека предохранителей он сможет быстро обнаружить перегоревший предохранитель по светящемуся светодиоду сэкономив тем самым время на его поиск.

Как правило, предохранители вставлены в розетки достаточно плотно, поэтому вытащить их пальцами не получится. Для того чтобы достать предохранитель из гнезда, в упаковке, должна находиться специальная прищепка.

Виды предохранителей для авто: какие бывают, лучшие производители

Автоликбез20 февраля 2021

Для защиты электрических цепей автомобиля от перегрузок применяют плавкие либо многоразовые вставки, расположенные в монтажных коробках. Существуют различные виды предохранителей для авто, отличающиеся способом установки и техническими характеристиками. Перед проведением ремонта необходимо открыть распределительную коробку и узнать тип и номинал вышедшего из строя защитного элемента.

Для чего нужны предохранители в автомобиле?

Автомобили оборудованы бортовой электрической сетью, рассчитанной на напряжение 12 В или 24 В. Жгуты электропроводки состоят из отдельных проводов с цветной изоляцией, позволяющей определить назначение кабеля. Медные жилы рассчитаны на подключение потребителей, имеющих предельно допустимую мощность. В случае короткого замыкания происходит перегрев металла с оплавлением или возгоранием проводки и машины.

Предохранители не допускают неконтролируемый рост силы тока и предотвращают возникновение аварийных или пожароопасных ситуаций.

Устройство и классификация предохранителей

Для защиты электропроводки легковых или грузовых автомобилей используют предохранители:

  • цилиндрического типа, оснащенные корпусом из пластмассы или керамики;
  • ножевые с пластиковым кожухом и прямоугольными контактами;
  • биметаллические, относящиеся к категории многоразовых.

Ряд производителей автомобильной техники использует для защиты цепей, находящихся под высокой нагрузкой, ленточные элементы. Пластины крепят к контактам винтами или гайками, номинал предохранителя нанесен на лицевой части детали. Ленточные планки применяют в цепях генераторов или в линиях питания мощных потребителей (сила тока до 110 А-140 А). Для защиты коробки от расплавленного металла, образующегося при срабатывании, на пластину надевают пластиковый чехол.

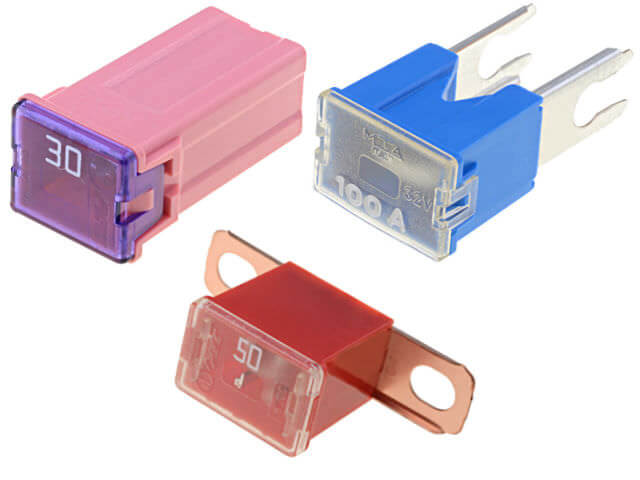

С начала 2000-х гг. на автомобилях стали использовать кассетные элементы, оснащенные пластиковым корпусом с направляющими выемками.

Верхняя часть закрыта прозрачной крышкой с указанием номинала. Существуют предохранители форматов микро-10, микро-14 и мини-14, выдерживающие силу тока от 15 А до 80 А. На некоторых автомобилях встречаются кассетные вставки-клипсы, имеющие номинал 25 А либо 30 А.

Цилиндрические модификации

Цилиндрический защитный элемент состоит из пластикового корпуса, металлических колпачков на торцах и соединительной планки, которая разрушается при повышении силы тока свыше номинала. Предохранители устанавливают в блоки с пружинными контактами, промышленность выпускает несколько разновидностей элементов, отличающихся допустимой нагрузкой.

Цилиндрические вставки используются на отечественных машинах и в 2021 г. (например Lada 4×4 FL), зарубежные производители начали переходить на ножевые планки во второй половине 80-х гг.

На иномарках и машинах отечественного изготовления встречаются вставки с керамическим корпусом, выдерживающим повышенные температуры.

Изделия имеют размер 6×25 мм (по стандарту DIN 75581/1) и маркируются как Bosch Torpedo Fuse либо Bussman GBC Fuse. В радиоприемниках могут устанавливаться вставки со стеклянным корпусом, позволяющим видеть состояние соединительной нити. Номинал редко превышает 5 А, на концах прозрачной трубки расположены металлические стаканы, к которым припаяна перемычка.

Ножевые защитные планки

Классическая ножевая вставка состоит из корпуса, выполненного из термостойкого прозрачного пластика с пигментом, и металлических контактов. Внутри кожуха расположена перемычка, которая сгорает при прохождении тока, имеющего силу выше номинального значения. Элемент устанавливается в блок вручную, на ножках выполнены скосы, облегчающие монтаж. Для снятия используют пластиковые щипцы, хранящиеся в отдельном гнезде в предохранительной коробке (место укладки зависит от модели и производителя автомобиля).

Международные стандарты регламентируют цветовую маркировку вставок, позволяющую определить номинал. Например, желто-оранжевый пластик используют для планок, рассчитанных на силу тока 5 А, а зеленые элементы выдерживают до 30 А.

Помимо стандартных предохранителей выпускаются изделия форматов макси и мини, отличающиеся размерами корпусов и контактных пластин.

Термические разновидности

Биметаллические защитные вставки состоят из корпуса, пружинного контакта и металлических ножек. При прохождении тока, имеющего силу выше допустимого (номинального) порога предохранитель срабатывает, отсекая подачу питания. Размыкание происходит из-за перегрева контактной пластины либо активации электромагнитной защиты. Владельцу автомобиля необходимо устранить причину замыкания, а затем вернуть предохранитель в рабочее состояние путем нажатия на кнопку или рычаг, расположенный на корпусе.

Сравнение размеров автомобильных предохранителей

Размеры и особенности основных типов предохранителей для легковых и грузовых машин:

  1. Ленточная перемычка имеет 2 крепежных отверстия диаметром от 5,5 мм до 6,5 мм и общую длину 42 мм. Расстояние между их центрами составляет 30 мм.
  2. Классические цилиндрические предохранители имеют длину 25,5 мм при диаметре 6,5 мм. Металлические наконечники выполнены в виде конуса с прямым углом при вершине.

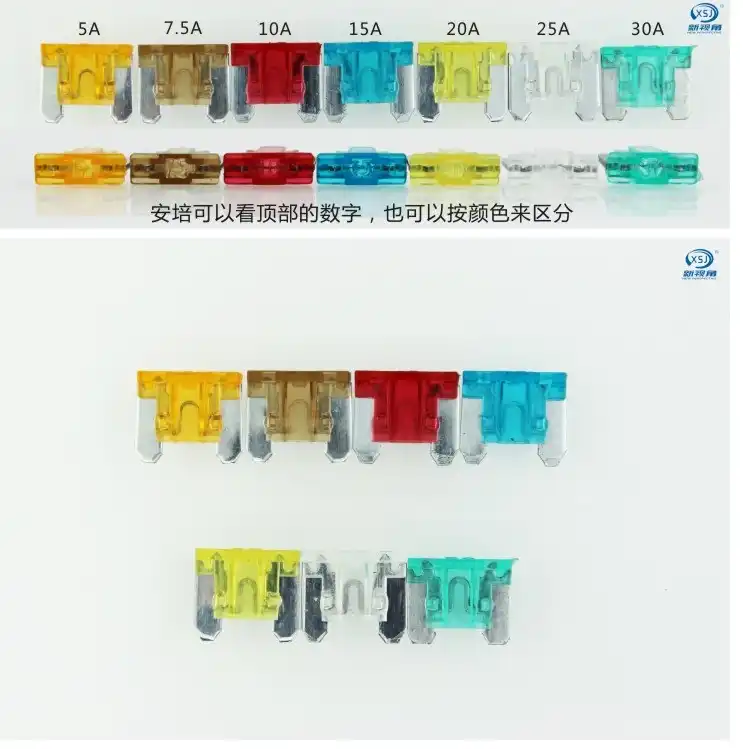

  3. Ножевые элементы формата микро (или Mini low profile) оснащены ножками толщиной 0,8 мм при длине 9 мм. Ширина пластикового корпуса составляет 10,9 мм, а толщина 3,8 мм.

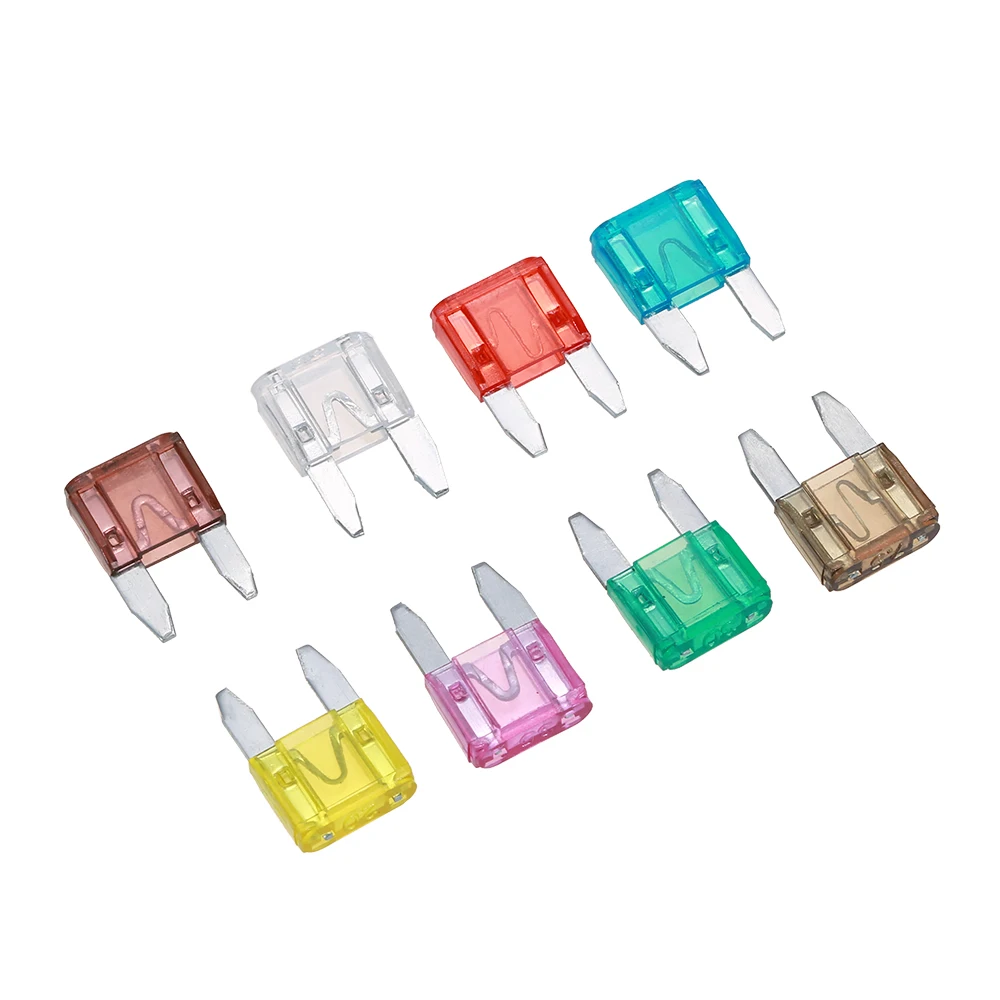

  4. Предохранители стандарта мини отличаются увеличенной до 11,4 мм шириной корпуса при толщине 4 мм. Общая высота (с контактами) не более 16,7 мм.
  5. Элемент формата стандарт (или Norma, Regular, Standart) оснащен корпусом с увеличенной до 5,5 мм толщиной при длине 19,5 мм. Контакты имеют ширину 5,1 мм, не позволяющую установить планку в разъемы для предохранителей микро или мини.
  6. Предохранители макси имеют длину 30,2 мм при толщине 9,2 мм, для подключения использованы металлические контакты шириной 7,8 мм и длиной 12,3 мм.
  7. Габариты автомобильных кассетных вставок мини либо клипса стандартами не регламентируются.

Лучшие производители предохранителей

Автомобильные предохранители изготавливают в соответствии с международным нормативом ISO 8820-1-2014, предписывающим:

  1. Поддержание нормальной работоспособности потребителей, падение напряжения внутри элемента не должно влиять на приборы.
  2. Перемычка должна сгорать через 3-100 секунд при подаче силы тока, превышающей номинальное значение на 35%.

В перечень лучших изготовителей вошла продукция компаний:

  1. Российской AVAR, поставляющей наборы элементов на рынок запасных частей. Проведенные тесты показали, что перемычка сгорает при подаче тока, превышающего номинальный параметр на 35%, спустя 3,5-5 секунд.
  2. Итальянской MTA, использующей при изготовлении вставок термостойкий пластик. К недостаткам относят завышенное сечение соединительной перемычки, которая плавится при превышении нагрузки за 20-30 секунд (данные для предохранителя номиналом 20 А).
  3. Китайской Nord Yada, применяющей для литья корпусов яркий прозрачный пластик. При перегрузке вставка сгорает за 2-7 секунд, обеспечивая защиту электрических проводов и потребителей.
  4. Чешской Tesla, поставляющей продукцию на конвейеры автомобильных заводов в Европе. Предохранители соответствуют требованиям концернов и выдерживают перегрузку на 35% на протяжении 11-26 секунд (в зависимости от номинала и партии).

Рекомендации по выбору

Перед покупкой комплекта защитных планок следует изучить информацию, указанную на упаковке. Если на таре отсутствуют данные об изготовителе, то рекомендуется отказаться от приобретения. Мелкие компании используют пластик низкого качества, который разрушается от перепадов температур.

Сечение или материал металлических перемычек может не соответствовать требованиям, при возникновении аварийной ситуации предохранитель не разорвет цепь либо воспламенится.

Рекомендуется приобретать вставки с прозрачными корпусами. Ряд производителей использует матовый пластик, не позволяющий видеть состояние перемычки при осмотре сбоку. Для проверки необходимо заглянуть в контрольное окно, выполненное в верхней плоскости корпуса. Следует покупать предохранители в крупных магазинах, в мелких торговых точках велик риск приобретения контрафактной продукции.

Почему важно не перепутать предохранители?

Если плавкий предохранитель вышел из строя (например, перегорел из-за случайного короткого замыкания), то необходимо установить элемент с номиналом, не превышающим заводское значение. Применять скрепки, куски фольги или вставки, рассчитанные на повышенную силу тока, запрещено. В случае неисправности потребителей возрастет нагрузка на электропроводку, что приведет к возгоранию автомобиля. Информация о номиналах указывается на крышке предохранительного блока, корпусе вставки (касается ножевого типа) или рядом с гнездом для установки элемента.

Не следует использовать планки, рассчитанные на меньшую силу тока, поскольку при включении потребителя перемычка расплавится, не выдержав нагрузку. Если после установки предохранителя, соответствующего номиналу, происходит повторный выход из строя, то следует проверить цепь. Причиной дефекта может быть замыкание внутри оборудования либо повреждение изоляции кабеля, приводящее к контакту жилы с кузовом автомобиля. Эксплуатировать машину с неисправной электрической проводкой не следует из-за риска возникновения пожара.

Автомобильные предохранители, типы и назначения

Предохранители предназначены для защиты цепей питания нагрузки от токов короткого замыкания и токов перегрузки при неисправности в схеме автоэлектроники автомобиля, неправильного включения "потребителей", замыкания автомобильных проводов на массу и в других случаях.

Автомобильные предохранители выпускают следующих типов: биметаллические кнопочные; биметаллические; плавкие одиночные и в блоке.

Конструктивно плавкий предохранитель состоит из корпуса-держателя и плавкой вставки. Плавкая вставка может быть проволочная и ленточная. При определенной силе тока короткого-замыкания плавкая вставка нагревается до температуры плавления металла, из которого она выполнена, и расплавляется.

Время t срабатывания предохранителя зависит от отношения силы тока нагрузки Iн к силе номинального тока Iп.ном. предохранителя и определяется по его ампер-секундной характеристике (время срабатывания предохранителя). Так, например, при силе тока нагрузки, превышающей силу номинального тока предохранителя в 1,5 раза, время срабатывания предохранителя более 10 минут, а при силе тока, превышающей силу номинального тока в 2,5 раза, только 1 секунда. При коротком замыкании время срабатывания предохранителя должно быть меньше времени нагрева изоляции провода, по которому идет ток короткого замыкания, до максимально допустимой температуры.

Ампер-секундная характеристика провода — это зависимость времени, в течение которого его изоляция достигнет предельной температуры (90 °С), от силы тока Iном. который протекает по проводу.

Плавкие автомобильные предохранители

Достоинством плавких предохранителей является возможность их использования для защиты отдельных приборов - например, схемы противоугонной сигнализации автомобиля, нитей ближнего и дальнего света в правой и левой фаре отдельно, что повышает надежность схемы электрооборудования в аварийных режимах. Однако при их использовании усложняется схемами необходимо время на замену предохранителя. Время срабатывания предохранителя при силе тока, в 3 раза превышающей силу номинального тока Iном., не более 10 с. При силе тока 1,5Iном. плавкий предохранитель должен выдерживать этой силы ток в течение 30 мин.

Сила номинального тока предохранителей должна выбираться с учетом сечения, защищаемого провода и типа предохранителя:

Сечение провода, мм2 Сила номинального тока, А, предохранителя Сечение провода, мм2 Сила номинального тока, А, предохранителя
плавкого
ленточного
биметаллического плавкого
ленточного
биметаллического
0,5 8 10 1,5 16 20
0,75 10 15 2,5 20 30
1,0 10 15 4,0 30 40

Биметаллические автомобильные предохранители

Биметаллические предохранители включаются в цепь освещения, как наиболее длинную и поэтому наиболее подверженную коротким замыканиям. Биметаллические предохранители подразделяются на предохранители многократного и однократного действия. При перегрузке или коротком замыкании контакты предохранителя многократного действия периодически замыкаются и размыкаются. Контакты предохранителя однократного действия в этих случаях размыкаются и, чтобы вновь включить предохранитель, необходимо нажать кнопку.

Для соединения проводов при монтаже схемы электрооборудования на автомобиле применяют соединительные панели, разъемные соединения, розетки и вилки. Соединительные панели имеют от 2 до 12 зажимов, номинальное напряжение 24 В и сила тока нагрузки до 50 А (однако для панели ПС200 сила тока до 150 А). Розетки могут быть одно-, двух- и семизажимные. Номинальное напряжение 12 и 24 В, наибольшая сила тока нагрузки 5 и 40 А. Розетка переносной лампы рассчитана на максимальную силу тока нагрузки 10 А.

Вилки выпускаются двух- и семизажимные, рассчитанные на номинальное напряжение 12 и 24 В и силу тока нагрузки 20 и 40 А (в зависимости от тяла).

Как выбрать предохранители для автомобиля

Несмотря на свой достаточно маленький размер, автомобильный предохранитель имеет огромное значение в работоспособности автомобиля и каждой отдельно взятой его системы. Надёжность и состояние предохранителя напрямую влияет на целостность и сохранность всего транспортного средства. Каждый автомобилист обязан знать, какими бывают предохранители и где они находятся. Это позволит при необходимости заменить их своими руками, не обращаясь за помощью к специалистам. Предохранители необходимы для защиты бортовой электросети от резких скачков напряжения, которые возникают в случае короткого замыкания. Благодаря легкоплавкому элементу, при опасности она плавится, тем самым разрывая контакт между оборудованием и питанием, идущим на него. Размыкая сеть, сгорает только предохранитель, но остаётся целым и невредимым узел, система или агрегат, которые были под его защитой. В выходе из строя этих элементов нет ничего страшного. Замена легко выполняется своими руками, а сами они достаточно дешёвые. Их стоимость в десятки, а порой и сотни раз меньше, нежели цена оборудования, которое защищает предохранитель.

Рекомендации по выборы автомобильных предохранителей.

Разновидности

Для начала разберёмся в существующих типах автомобильных предохранителей. Их можно классифицировать в зависимости от используемых материалов и самой конструкции. Поскольку теперь каждый знает, что чего в автомобиле нужны эти самые предохранители, стоит изучить их разновидности. Теперь к вопросу о том, какие бывают предохранители, использующиеся в авто. Начнём с материалов изготовления. Тут ключевую роль играет то, из чего сделана именно легкоплавкая составляющая. Потому элементы делят на:

  • алюминиевые;
  • оловянные;
  • свинцовые;
  • сплавные (сочетание из свинца и олова).

Важнейшей характеристикой изделия является скорость или время срабатывания. То есть промежуток времени, за который плавкий элемент успевает расплавиться и разъединить цепь. Чем быстрее вставка сможет расплавиться, тем меньше вероятность, что пострадает защищаемое оборудование. Чтобы добиться желаемого результата, эти вставки изготавливаются из специальных сплавов и металлов, которые характеризуются низкой температурой плавления. Они способны быстро переходить из твёрдого в жидкое состояние. Для увеличения скорости срабатывания, в конструкциях некоторых предохранителей дополнительно предусматривается наличие системы подпружинивания. Конструктивно предохранители, используемые для авто, можно разделить на пальчиковые и флажковые.

Пальчиковые изделия получили широкое распространение на классических моделях автомобилей отечественного автопроизводителя в лице АвтоВАЗ. Это стержни, на которые надевается специальная плавкая перемычка. При этом пальчиковые защитные конструкции для авто делятся на пластиковые и керамические предохранители. Учитывая некоторые особенности предохранительных блоков, которыми оснащаются автомобили Жигули, наиболее предпочтительным вариантом считается именно керамический элемент. Он обладает большей устойчивостью по отношению к высокой температуре, считаются надёжнее и не способствуют ложному срабатыванию, если предохранитель начинает греться.

Но на современных автомобилях от пальчиковых конструкций отказались. Теперь основную массу предохранителей представляют флажковые защитные элементы. Они превосходят пальчиковые аналоги по удобству применения, а также опережают в плане надёжности. Флажковые также часто называют ножевыми, поскольку их конструкция предусматривает наличие пары ножек, необходимых для контакта при установке в своё гнездо внутри предохранительного блока. Наименование флажковых предохранителей можно объяснить прямоугольной или квадратной верхней частью, где и располагается непосредственно сам легкоплавкий элемент или перемычка. Головки на флажках делают разного цвета, который напрямую зависит от номинала. Визуально действительно напоминает флаг, откуда и пошло соответствующее название. Флажковые элементы в предохранительном блоке ценятся за хороший и крепкий контакт в посадочном гнезде. Но для извлечения устройства требуется использовать специальное приспособление.

Автопроизводители предусматривают этот момент, и размещают щипцы из пластика на крышке предохранительного блока с его внутренней стороны. При необходимости такой инструмент легко найти в любом магазине автомобильных товаров. Если действуете в экстремальных условиях, либо просто некогда искать и покупать щипцы, можно ухватиться на флажок с помощью плоскогубцев. Но здесь крайне важно быть аккуратным, чтобы случайно не спровоцировать замыкание выводов. Лучше всё же взять специализированное приспособление.

Понятие номинала

Чтобы изучить все существующие виды предохранителей, используемых для авто, недостаточно знать про конструкцию и материал. Здесь большое значение играют номиналы, то есть размеры силы тока, который элемент способен через себя пропустить. При выборе предохранителей для авто, которые нужны в качестве замены сгоревшим, всегда и обязательно необходимо смотреть на эту характеристику. Дело всё в том, что на различные электролинии в транспортном средстве подключается разное количество электрозависимого оборудования. У каждого энергопотребителя есть своя определённая мощность. Вполне логично и закономерно, что для цепи питания головной оптики нужна пропускная способность значительно выше, чем в случае с цепью для питания подсветки салона. Это означает, что предохранитель фар обязан иметь большую мощность, чем защитный элемент для салонной подсветки. Номинал, означающий силу тока, способную проходить через предохранитель, измеряют в Амперах. Номинал во многом зависит от того, какой тип предохранителя используется. Флажковые значительно разнообразнее в этом компоненте, и представлены с разными номинальными значениями. А уже достаточно устаревшие пальчиковые конструкции имеют всего 2 вида номиналов. Это 16 и 8 Ампер.

Зависимость цвета от номинала

Опытные автомобилисты могут просто по цвету флажкового предохранителя точно сказать, какой номинал у того или иного предохранителя. Не лишним будет изучить все виды номиналов и типы их цветового обозначения. Представленные разновидности защитных элементов стандартизированы, а потому применяются на всех современных автомобилях. То есть автомобильные предохранители разных марок и моделей всё равно примерно имеют одинаковые цветовые оформления в зависимости от значения номинала. Могут отличаться по оттенкам. Предлагаем вам также ознакомиться с этой характеристикой и узнать, при каком цвете какое номинальное значение силы тока будет у защитного компонента.

  • предохранители на 1 Ампер всего окрашиваются чёрным цветом;
  • если цвет серый, то сила тока, проходящего через элемент, будет 2 А;
  • фиолетовым окрашивают девайсы с номиналом 3 А;
  • 5 А определяются по коричнево-жёлтому цвету;
  • чисто коричневый цвет соответствует 7,5 А;
  • если видите флажок красного цвета, это 10 Ампер;
  • для 15 А используют голубую краску;
  • все жёлтые предохранители идут на 20 А;
  • 25-амперные предохранители делают белыми;
  • зелёные элементы означают, что номинал здесь 30 А;
  • оранжевые флажки предусматривают 40 А;
  • синим цветом идентифицируют предохранители на 60 А;
  • светло-коричневые элементы означают 70 А;
  • 80 А можно узнать по светло-жёлтому цвету;
  • все сиреневые устройства идут на 100 А.

Важно учитывать, что оттенки девайсов могут несколько отличаться. Потому лучше предварительно заглянуть в руководство по эксплуатации конкретно вашего автомобиля, а также внимательно изучить информацию на крышке предохранительного блока и цифровые обозначения на самих предохранителях. Значение номинала рассчитывают исходя из того, какая нагрузка ложится на электроцепь, когда включаются все запитанные через предохранитель потребители, плюс даётся небольшой запас по прочности. Все эти параметры просчитывают ещё на этапе производства. Информация о расположении и назначении каждого отдельно взятого предохранителя детально описывается в руководстве по эксплуатации и в инструкциях по ремонту. Плюс сама крышка блока с предохранителями также содержит полезную и необходимую автомобилисту информацию. Прежде чем менять сгоревший элемент, нужно проверить, какое у него значение номинала, купить такой же флажок, и установить его на место старого элемента защиты.

Почему важно не перепутать предохранители

Каждый из вас уже прекрасно знает и понимает, что для всех предохранителей предусмотрен определённый номинал, и он адаптирован под конкретные посадочные гнёзда. Каждое гнездо ведёт к той или иной электрической линии автотранспортного средства. Если автомобилист по ошибке или из-за отсутствия соответствующих знаний перепутает места посадки предохранителей, которые отличаются по номиналу, могут возникнуть достаточно серьёзные проблемы. Когда номинал оказывается чрезмерно маленьким, то плавкий элемент будет разрушаться очень быстро при сравнительно небольших нагрузках. Само электрозависимое оборудование, к которому подведён этот предохранитель, может работать в штатном режиме и при стандартных нагрузках. Но сам защитный элемент адаптирован под меньшую силу тока. И если он сталкивается со значением, превышающим его порог плавления, легкоплавкая составляющая разрушается, цепь размывается и оборудование отключается. Здесь не обязательно нужно, чтобы произошло короткое замыкание. Предохранитель сгорит и без него.

Есть и другая ситуация, когда на место легкоплавкого флажка с маленьким номиналом устанавливают предохранители, рассчитанные на большую нагрузку. Тогда с защитным элементом может ничего не произойти даже при значительном повышении силы тока, вплоть до короткого замыкания. Плавкий компонент не воспринимают нагрузку как высокую, но для подзащитного оборудования значения превысили допустимую норму. Происходит короткое замыкание, а цепь не размыкается. Поскольку защитный элемент не сработал, начинает гореть электропроводка автомобиля, может выйти из строя всё оборудование. Как вы можете наглядно видеть, крайне нежелательно путать между собой предохранители, которые обладают разными номинальными значениями. Нужно использовать исключительно те легкоплавкие элементы, которые предусмотрел автопроизводитель для каждого конкретного посадочного гнезда в предохранительном блоке. Этот же фактор запрещает и настоятельно не рекомендует использовать при замене предохранителей подручные средства, такие как проволока, монета и прочие инструменты. Обычно подобным образом поступают в ситуациях, когда специальные щипцы отсутствуют, а нужно срочно поменять сгоревший элемент. Но вы сильно рискуете, используя подручные инструменты. Особенно это касается любых металлических предметов.

Тут важно понимать, что предохранитель вряд ли будет просто так перегорать, если он установлен в правильное гнездо и имеет соответствующий номинал. С помощью проволоки или монеты разомкнуть цепь, когда в электрооборудовании произошло короткое замыкание, не удастся. Вы лишь спровоцируете ещё большие проблемы. Ваши попытки воспользоваться металлическим предметом могут привести к возгоранию и пожару. Потому только специальные щипцы. Если вы потеряли заводской инструмент, который обычно находится на внутренней стороне крышки предохранительного блока, купите новые щипцы в автомагазине.

Рекомендации по выбору

Чтобы предохранитель не подвёл в самый ответственный момент, перед его установкой нужно убедиться в эффективности защитных характеристик элемента. Старые сгоревшие флажки не подлежат ремонту. Это доступные по цене расходники, которые меняют по мере необходимости. Но прежде чем устанавливать новый элемент, нужно разобраться в причинах выхода из строя его предшественника. Когда в машине есть проблемы, простая замена ничего не даст. Новый предохранитель сгорит так же быстро, как и предыдущий. Менять его по несколько раз в неделю точно не вариант. Если проблема с автомобилем решена, то можно смело покупать и устанавливать защитный компонент в предохранительный блок в соответствующее номиналу посадочное гнездо. При выборе рекомендуется придерживаться нескольких простых советов.

  1. Производитель. Доверяйте хорошо зарекомендовавшим себя компаниям, которые выпускают действительно качественные изделия. Поскольку предохранители дешёвые и очень востребованные, многие пытаются вывести на рынок свой продукт. И далеко не всегда он обладает хорошим уровнем качества. Даже такие элементы лучше брать от проверенных изготовителей.
  2. Место покупки. Красивая упаковка и известное название на ней ещё не говорит о том, что перед вами хороший предохранитель. Часто автомобилисты сталкиваются с подделками и дешёвыми копиями оригинальных защитных устройств. Чтобы избежать подобных ситуаций, рекомендуется обращаться к сертифицированным продавцам и магазинам с хорошей репутацией.
  3. Толщина. Бывает так, что предохранители, имеющие разный номинал, в своей конструкции имеют абсолютно одинаковые по толщине легкоплавкие перемычки. Это явный признак подделки или низкокачественного изделия. Чем выше номинал, тем толще перемычка, поскольку она рассчитана на плавление при более высоких нагрузках. Если вы заметили одинаковую толщину на номинально разных предохранителях, смело выкидывайте всю упаковку. Такие элементы к применению непригодны.
  4. Проверка коротким замыканием. Редко предохранители продаются и покупаются поштучно. Обычно это целая упаковка, которая долго и верно служит автовладельцу, хранится в гараже или в машине, чтобы при необходимости всегда был запасной предохранитель. Можно пожертвовать одним из них, тем самым удостовериться в качестве всей партии. Для этого выполняют короткое замыкание вручную. Только не нужно для этих целей жертвовать своим автомобилем. Достаточно подключить к выводам защитного элементы пару проводов через клеммы типа мама, а обратные концы соединить с выводами на автомобильной аккумуляторной батарее. При этом обязательно отключите батарею от электрической сети самого транспортного средства. После такого соединения хороший и функционирующий предохранитель сгорает. Если же легкоплавкий элемент остаётся целым, но начинает плавиться сам корпус, перед вами плохие предохранители. Использовать их категорически не рекомендуется.

Самым действенным способом обеспечить длительную и безотказную работу для предохранителей является ряд мер, направленных на предотвращение возможного возникновения короткого замыкания в бортовой электрической сети. Старайтесь не перегружать автомобиль лишним оборудованием, реально оценивать возможности генератора и аккумуляторной батареи. Также всегда следите за состоянием электрозависимых узлов, систем и механизмов. Нельзя полноценно защититься от короткого замыкания и перегрузки электросистемы автотранспортного средства. Для этого и предусмотрены специальные предохранители, которые фактически приносят себя в жертву, чтобы не пострадало само оборудование. Ведь его стоимость значительно выше по сравнению с ценой на один простой предохранитель.

Предохранитель в японском автомобиле

Предохранители в японском автомобиле

Информация о материале
Автор: Владимир Бекренёв
Просмотров: 20936


Каждый водитель знает о наличии в его автомобиле детали под названием предохранитель. Предохранитель служит для защиты электроприборов и электросистем от коротких замыканий и всплесков электротока. В российском автомобилестроении предохранителям уделялось очень мало внимания, по простой причине – мало было того, что нуждалось в защите.

К примеру, на автомобиле УАЗ было ровно три предохранителя. В защите нуждались лишь генератор, система зажигания и освещение. Но тот шедевр и автомобилем то можно назвать внатяжку (правильнее управляемая повозка, если судить по количеству сервиса). В японских же автомобилях имеется очень много электроники, которая естественно нуждается в защите. В защите от перенапряжения, от попадания воды, от криворучного вмешательства водителя, от народного прикуривания и от банального старения деталей. Этот самый простой электрический прибор является основой всей электроники современного автомобиля. Японские инженеры применили предохранители в своих автомобилях практически во всех системах и узлах. На среднем автомобиле их устанавливают большое количество порядка 30 штук, различных видов размеров и номиналов. Номинал предохранителя рассчитывается по току потребляемому электросистемой. При превышении заданного тока предохранитель попросту сгорает и ток к системе перестаёт поступать. Так и осуществляется защита. Если же предохранитель установить на ток срабатывания выше потребляемого системой тока, то при превышении этого значения. Например, при повышенной нагрузке сгорает сама система, а предохранитель остаётся целым. Все очень просто. Если предохранитель установлен на номинал 10 ампер, то категорически нельзя устанавливать в эту цепь предохранитель на 15,20,30 ампер. Нельзя также использовать «отремонтированные» предохранители – жуки (без расчета номинального тока провода). Использование таких жуков может вовсе привести к возгоранию электропроводки или автомобиля. Как ни печально, но такая статистика существует. Люди не понимают трагичности ситуации при использовании жуков. Что бы правильно отремонтировать предохранитель нужно восстановить цепь разрыва (попросту намотать проволоку – расчетного диаметра). Но мы мотаем то, что под руку попадется, и получаем печальный итог. Встает резонный вопрос, а зачем что-то мотать и устанавливать? Есть сервисы и авторемонты….. И опять же, как ни печально, но 90 процентов мужского населения считает, что вполне смогут устранить проблему сами и делают то, что делают.!!
Немного примеров.
В автомобилях предохранители применяются следующих номиналов
3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100; 120 Ампер. Ниже на фотографии показаны предохранители, которые применялись на японских авто с начала 80 до конца 90 годов прошлого века. А с конца 90 стали применять предохранители уменьшенного размера. А с 2005 года стали применять предохранители с укороченными выводами .
Внешний вид японских предохранителей.



Китайские подделки псевдоаналоги.
В магазинах и на авторынках часто можно встретить китайские «аналоги» предохранителей. Аналогичные они только по цвету. По электрическим параметрам они не выдерживают никакой критики. Китайские «плавкие вставки» изготовлены либо из стали или же ток обрыва определён на глаз. Зачастую предохранитель на номинал в 20 ампер - выдерживает ток в 50, при этом пластмасса его сплавляется, стекает. Применение таких аналогов просто опасно для электроники автомобиля. Ниже на фото верхний ряд оригинал, а ниже подделка.

Жуки
Жуком в автоэлектрике называют отремонтированный предохранитель. Если произошла перегрузка, и предохранитель сгорел, то выйти из положения возможно, восстановив контакт предохранителя, намотав проволоку соответствующего диаметра. Если диаметр не будет соответствовать номинальному току, то смысла в такой защите нет. Предохранитель станет обычным проводом. Ниже на фото несколько примеров, как владельцы «ремонтировали» сгоревшие предохранители.


Напайки и намотки провода неизвестного диаметра восстанавливают электрическую цепь, но не восстанавливают защиту. При перегрузках с такими жуками начинают плавиться колодки предохранителей. Выгорает электропроводка, сгорают блоки управления систем.
Если воспользоваться таблицей, то можно заблаговременно запастись проволокой соответствующего диаметра для экстремальных случаев в дороге. И при необходимости восстановить электоцепь и восстановить защиту своей электроники.


Проволоку можно взять из японской проводки, предварительно замерив, диаметр волосков.
Печальные последствия.
Печальная статистика автоэлектриков показывает, что не профессиональное вмешательство в электросистему автомобиля неминуемо приводит к разрушению электросистемы.
От жуков выгорают электроблоки и электропроводка.
И самое печальное горят автомобили, и гибнут люди……



Итоги.
Владельцам автомобилей полезно знать, где в его машине расположены предохранители. Важно и понимать, для защиты каких электроцепей они установлены. ( Двери, окна, отопитель, дворник). Эта информация будет полезной. Так же нужно купить запасные предохранители различных номиналов. При возникновении проблем вы сможете легко проверить подачу питания на конкретный потребитель, проверив целостность предохранителя.
И последнее если потребитель не работает, а вы нашли сгоревший предохранитель и заменили его, и он снова сгорел, то это прямой сигнал к посещению автоэлектрика. В электроцепи вашего автомобиля есть короткое замыкание. Не следует пытаться поставить предохранитель большего номинала. Этим вы усугубите свою проблему. Стоимость работы по ремонту сплавленной электропроводки очень высока. Не экспериментируйте на машине и берегите свои нервы и средства.
Владимир Бекренёв г. Хабаровск.

Добавлять комментарии могут только зарегистрированные пользователи.У вас нет прав оставлять комментарии.

Блок предохранителей

Определение причины неисправности любого электрического устройства в автомобиле начинается с проверки блока предохранителей

Электрооборудование

Назначение

Современный автомобиль оборудован огромным количеством деталей, работающих благодаря электронике. И каждая такая деталь может выйти из строя по разным причинам. Но все они подвержены риску получить повреждения, из-за короткого замыкания в проводке. Для предотвращения такой ситуации, также как и во многих электронных устройствах, не связанных с автомобилями, используются предохранители.  Для удобства все предохранители размещаются в одном или двух блоках.

Блоков предохранителей, как правило, бывает два. Один из них находится в моторном отсеке, а второй в салоне – чаще всего слева от рулевой колонки за откручивающейся панелью. Салонный блок предохранителей может находиться и под сидением и в районе багажного отделения.  Для того чтобы легче было определить принадлежность предохранителя к тому или иному устройству на обратной стороне панели нарисована схема, на которой значки или названия различных приборов соответствуют расположению предохранителей. Сами же автомобильные предохранители различаются по номиналу, выраженному в Амперах. В зависимости от этого производители используют различные цвета пластмасс. Так, предохранители красного цвета имеют номинал 10 Ампер, а скажем, зеленые – 30 Ампер.

Кроме включенных в электрическую цепь, в блоке находятся и запасные предохранители.

Наиболее широко используемые предохранители – плавкие штекерные (ножевые). Такой предохранитель представляет собой проволоку из сплава олова со свинцом или медью. Сечение проволоки определяет максимальное значение тока, на которое рассчитан предохранитель. Предохранитель подключается к электрической цепи того или иного прибора. Ток, который питает этот прибор, проходит через проволоку. При резком возрастании силы тока при коротком замыкании, проволока моментально перегревается и плавится. Как следствие этого, происходит обрыв электрической цепи, и соответствующий прибор обесточивается.

Помимо одноразовых плавких, в автомобильных блоках предохранителей также встречаются термобиметалические предохранители многократного действия. Их устройство и принцип действия заложены в их названии. Итак, конструкция такого предохранителя – две пластины с серебряными контактами на концах. Одна из пластин состоит из сплава двух металлов с разными свойствами. Упругость этой пластины позволяет контактам находиться в сомкнутом состоянии. В этот момент через контакты проходит ток. При коротком замыкании биметалическая пластина перегревается и разгибается. Соответственно, контакты размыкаются. После того как пластина остывает, она возвращается в исходное положение, и ток снова начинает проходить по цепи. Такой предохранитель устанавливают в цепи света фар. Поэтому при его срабатывании будет частое включение и выключение света (мигание), а в кабине автомобиля слышны характерные щелчки. В этом случае необходимо остановить автомобиль, выявить и устранить неисправность.

Кроме того, существуют  предохранители, термобиметалическая пластина в которых, после остывания не возвращается в исходное положение. Конструкция предохранителей дополнена пружиной и кнопкой. Пружина удерживает пластину, не давая ей самостоятельно согнуться. Так что для того чтобы замкнуть контакты после удаления неисправности прибора, надо нажать на кнопку, тем самым отпустив пружину.

Вопросы эксплуатации

Замена перегоревших предохранителей – дело нехитрое, и любой автолюбитель вполне может справиться с ним самостоятельно. Предохранитель вынимается при помощи специального пинцета, который чаще всего закрепляется прямо в блоке предохранителей. Сгоревший автомобильный предохранитель меняется на новый с учетом номинала токопроводимости.

Автомобильные предохранители

Защита электропроводки автомобиля от коротких замыканий и перегрузок не менее важна, чем такая же защита электрических сетей в квартире. Хоть для питания потребителей в ней используется источник, напряжением всего 12 В, но токи короткого замыкания на аккумуляторной батарее автомобиля очень высоки.

Если ток замыкания не прервать вовремя, он расплавит токопроводящие жилы проводников и их изоляцию. В месте короткого замыкания провода и окружающие их детали обшивки воспламеняются. Развивается пожар, распространяющийся по салону автомобиля. В считанные минуты он охватывает все транспортное средство, а вызванные на помощь пожарные тушат уже не нужную никому груду железа.

Для таких ситуаций владельцы автомобилей обязаны возить в салоне огнетушитель. При возгорании электропроводки к тушению приступают немедленно, привлекая на помощь водителей проезжающих мимо или припаркованных рядом автомобилей со своими средствами пожаротушения. При этом из салона немедленно эвакуируют людей и животных, забирают документы и ценные вещи, а один из пассажиров вызывает пожарную команду, даже если пожар кажется небольшим, а результат его тушения не вызывает сомнений.

Но беду гораздо проще предотвратить, чем исправить. Для этого необходимо соблюдать несколько простых правил.

Предохранители в автомобиле различаются номинальным током. Этот параметр указан на самом предохранителе и возле разъема, в который он устанавливается. При замене предохранителя используется только аналогичный. Если завысить номинальный ток установленного предохранителя, он не сработает при перегрузке. Заклинивший мотор дворников вместо предохранителя расплавит электропроводку, а последствия этого уже описаны в статье.

Занижение номинального тока предохранителя гарантированно приведет к его повторному выходу из строя при подключении нагрузки.

Заменяя предохранитель, определяйте номинальный ток не только по надписи на корпусе. Проверьте соответствие этого параметра цифре у гнезда, из которого вы его вынули. Это касается автомашин, приобретенных с рук, или прошедших через услуги автосервиса. Нет гарантии, что прежний владелец или автослесари не поставили взамен сгоревшего предохранителя первый, попавшийся под руку.

Колодка с предохранителями

Второе правило: если предохранитель снова перегорел, не увеличивайте его номинал. Даже кратковременная попытка загрубить защиту приведет к пожару. Чтобы найти неисправность в электропроводке, обратитесь в автосервис. Если вы занимаетесь ремонтом автомобиля самостоятельно, то всегда возите с собой электрическую схему своей модели. В зависимости от особенностей модификаций автомобилей одной марки схемы незначительно отличаются, но отличия местами существенны: не совпадают цвета проводов, одна и та же нагрузка питается от разных предохранителей.

По схеме определяется, какие электроаппараты подключены к сгоревшему предохранителю, и есть ли разъемы, которыми их можно отключить. Выдернув разъем одного из потребителей, снова устанавливают исправный предохранитель и имитируют условия, при которых он перегорел (включают выключатель или поворачивают ключ зажигания). Если выхода из строя не произошло, ищут неисправность на отключенном участке, если нет – в другом агрегате, питающемся от этой же цепи. Если все потребители исправны, проверяется блок предохранителей и жгуты проводов, расходящиеся от него по салону. Это трудоемкий процесс, поэтому тщательно проверьте правильность своих действий, прежде чем его начать.

Третье правило: никогда не пользуйтесь «жучками». Даже если вы правильно подберете сечение проводника по току его плавления, вряд ли сможете обеспечить надежный контакт вставки с бортовой сетью. В месте установки «жучка» под нагрузкой произойдет нагрев контактов. Колодки предохранителей в современных автомобилях припаяны к печатной плате, от нагрева пайка расплавится, вывод колодки – окислится. Затем либо прогорит печатная плата, либо вы получите периодические отказы в работе электрооборудования.

Теперь рассмотрим особенности некоторых предохранителей, используемых в разных моделях автомобилей.

Предохранители цилиндрические

Эти защитные устройства применялись в отечественных автомобилях старого образца. Поскольку эти транспортные средства с успехом эксплуатируются до сих пор, то и предохранители к ним в магазинах продаются.

Цилиндрические предохранители

Плавкая вставка выполнена из цинка. При ее перегорании неисправный предохранитель трудно не заметить. Но на этом достоинства защитного устройства заканчиваются. К недостаткам же его относятся:

  • При установке предохранителя на короткое замыкание плавление вставки происходит прямо в руках пользователя. Поэтому ставить их нужно осторожно: сначала, держа предохранитель пассатижами, коротко коснуться им разъема. Если он не выйдет из строя, можно продолжить установку без применения инструмента.
  • Контактные площадки на предохранителе плохо закреплены и могут смещаться. Будьте внимательны и осматривайте контакты после установки.
  • Номинальный ток, указанный на корпусе защитного аппарата, трудно разглядеть. Поэтому при выборе требуемого предохранителя удобнее пользоваться данными, указанными на упаковке.

Предохранители ножевые

Эти предохранители лишены недостатков, присущих цилиндрическим. Вставка расположена в герметичном корпусе из изоляционного материала, и установка защитного устройства в гнездо блока полностью безопасна.

Ножевые предохранители

Номинальный ток определяется по цвету корпуса.

Цветовая маркировка ножевых предохранителей

Определение перегорания плавкой вставки, расположенной внутри предохранителя, производится визуально, как показано на рисунке.

Неисправный и исправный ножевой предохранитель

Контактный разъем для этого защитного устройства надежен и исключает перегревы и окисления выводов.

Оцените качество статьи:

12 лучших предохранителей, рассмотренные и оцененные в 2021 году

С тех пор, как мы установили электрические компоненты, такие как фары и радио, на наши автомобили, предохранители стали их неотъемлемой частью. Эти небольшие устройства защищают наши автомобили от повреждения электропроводки, электрической перегрузки и потенциальных пожаров.

На рынке доступно множество марок предохранителей - от поставщиков комплектного оборудования до запчастей сторонних производителей. Я перечислил 12 лучших предохранителей, которые смог найти, и рассмотрел каждый из них.Я поделюсь с вами своими выводами, а также руководством для покупателя по автомобильным предохранителям. Я также отвечу на несколько ваших часто задаваемых вопросов о них.

Давайте погрузимся в мир автомобильной электроники и найдем предохранитель наивысшего класса, который вы можете купить.

Отзывы о лучших предохранителях

1. Предохранитель Winlyn Assorted Car Blade

Набор предохранителей Winlyn Assorted Car Blade Kit представляет собой набор из 272 предметов, совместимый с 24 обычными типами автомобильных предохранителей, включая самый низкий уровень 2A до самого высокого уровня 30A и 35A.В комплект входят 80 предохранителей стандартного размера (по 10 на каждую емкость), 96 шт. Мини (по 12 шт.) И 96 шт. Низкопрофильных мини (по 12 шт.).

Я владею двумя автомобилями, одним седаном и другим внедорожником. Моя дилемма, связанная с несколькими поездками, - это высокие затраты на техническое обслуживание при посещении моей местной мастерской по ремонту автомобильных электрооборудования, которую я неожиданно решил после замены предохранителей с помощью этого комплекта.

Предохранители изготовлены из высококачественного цинкового сплава, поэтому я уверен, что они не сломаются только потому, что я выехал на своем внедорожнике по бездорожью.Кроме того, прозрачная крышка позволяет мне проверять каждый предохранитель перед тем, как отправиться в приключение, чтобы убедиться, что моя машина в отличной форме, когда я в поле.

Меня беспокоит только то, что в его комплект не входит модель на 7,5 А, которую мне нужно использовать при работе с низковольтными электрическими системами. Мне также было трудно отличить одну модель от другой - хорошо, что в упаковке была пиктограмма, показывающая мне, какой размер и тип помещены в пластиковый корпус.

Плюсы

  • Совместим с 24 стандартными плавкими предохранителями
  • Поставляется с большим количеством моделей в наборе
  • Помогает снизить затраты на техническое обслуживание автомобилей
  • Изготовлен из высококачественных материалов
  • Прозрачная крышка для облегчения осмотра
  • Пиктограмма, входящая в комплект поставки, упрощает поиск предохранителя

Минусы

  • Не поддерживает 7.5А модель

Имея достаточный запас для каждого типа, этот полный набор поможет вам снизить затраты на техническое обслуживание автомобильной электрооборудования. Это отличная альтернатива покупке в магазине электротоваров, и вы можете держать ее под рукой в ​​автомобиле на случай непредвиденных обстоятельств.

2. Автомобильные предохранители CrocSee Assorted

Комплект автомобильных предохранителей CrocSee Assorted - 250 шт. Внесен в список UL и сертифицирован. Это означает, что он был протестирован в соответствии со спецификациями и гарантированно будет работать в соответствии с требованиями.В этот комплект входят наиболее часто используемые стандартные и миниатюрные автомобильные предохранители для транспортных средств для отдыха, грузовиков, мотоциклов и лодок.

В комплект входят разные уровни тока от 2А до 40А, в комплекте предохранители - емкостью 32 вольта. Съемник предохранителей также включен в корпус для легкой и быстрой замены.

Как водитель, я всегда хотел быть организованным и иметь легкодоступные инструменты и многое другое в моей машине. Когда я купил этот комплект, я почувствовал, что в моем автомобильном наборе инструментов есть все необходимое.И когда я вижу, что у кого-то на дороге проблемы с электричеством, я с радостью делюсь некоторыми из своих предохранителей. Это прекрасное чувство - помочь нуждающемуся незнакомцу.

Каждый предохранитель заключен в прозрачный пластиковый корпус, чтобы помочь вам быстро определить между исправным предохранителем и перегоревшим. Помимо цвета, на предохранителях есть тисненые ярлыки, которые помогут вам быстро определить их емкость. Они также используют высококачественные посеребренные клеммы для лучшей проводимости, а также для предотвращения ржавчины.

Меня беспокоит только то, что некоторые мини-предохранители кажутся слишком большими для своего размера.Я пробовал некоторые из них на своем грузовике, но они не подошли! Думаю, было бы лучше, если бы в комплект входили низкопрофильные мини-предохранители, но, увы, в этом комплекте их нет.

Плюсы

  • Сертификация UL гарантирует безопасность и качество
  • Включает стандартные стандартные и мини-предохранители
  • Использует высококачественные посеребренные клеммы с защитой от ржавчины для обеспечения эффективности проводимости
  • Тисненая маркировка и цвет гарантируют, что я получу правильный предохранитель
  • Номинальное 32 В
  • Включает съемник предохранителей и пластиковый корпус

Минусы

  • Некоторые мини-предохранители кажутся слишком большими
  • Низкопрофильные мини-предохранители в комплект не входят

Если вам нужен надежный комплект предохранителей, который можно носить с собой и хранить в багажнике, вы можете выбрать этот.В этой коробке 250 штук, на которую можно положиться, когда возникнет такая необходимость.

3. Предохранитель Riseuvo Assorted Car Blade Fuse

Набор предохранителей Riseuvo Assorted Car Blade Kit - 220 шт. Состоит из обычно используемых стандартных и миниатюрных автомобильных предохранителей для защиты и противодействия чрезмерному току в электрической системе вашего автомобиля. В комплект входят 20 обычно используемых предохранителей со следующей силой тока: 2А, 3А, 5А, .., 25А, 30А и 35А. Все номиналы доступны в стандартном размере (по 10 шт.) И мини-размере (по 12 шт.).

Бежать, чтобы купить хотя бы небольшой кусок автозапчастей по невероятной цене, - это слишком хлопотно. Мне не нужно делать это снова сейчас, когда этот комплект есть в моем гараже. Благодаря широкому разнообразию опций он будет доступен для любого автомобиля, который есть в моем гараже. Всякий раз, когда мне нужна замена, все, что мне нужно сделать, это пойти в свой гаражный ящик с инструментами и выбрать подходящий.

Несмотря на то, что в упаковке много предохранителей, корпуса с цветовой кодировкой облегчают выбор нужного, сверяясь с таблицей и беря то, что мне нужно, не проверяя каждый контейнер, чтобы убедиться, что это тот, который мне нужен.Прозрачный корпус также удобен и экономит мое время, потому что я знаю, где найти то, что мне нужно, и сколько осталось всего одним взглядом.

Одна небольшая проблема, которая у меня есть по этому поводу, заключается в том, что я обнаружил пару новых предохранителей из пакета, которые были немного ослаблены при установке. Боюсь, они могут выскочить, пока я за рулем, и оставить меня в темноте. Хорошо, что у других в упаковке этой проблемы нет, так что я предполагаю, что это может быть незначительная проблема контроля качества на их заводе.

Плюсы

  • Широкий выбор вариантов для каждого типа предохранителя
  • Легко определить правильный рейтинг даже при закрытом корпусе
  • Очень разумная стоимость
  • Аккуратная организация и стратегическая маркировка
  • Отличный комплект для вашего гаража

Минусы

  • Возможно, отсоединились некоторые предохранители

Очень важно всегда иметь этот комплект при себе или в гараже.Если вы перегорели предохранитель, он будет готов даже в очень поздний час, и вы сможете сразу же использовать свой автомобиль.

4. Стандартный предохранитель EPAuto

Этот комплект от EPAuto состоит из различных плавких предохранителей стандартного размера. Они бывают семи наиболее распространенных категорий - 5A, 7,5A, 10A, 15A, 20A, 25A и 30A. Предохранители на 5 А и 7,5 А имеют по 10, а у остальных по 20. Все они имеют цветовую маркировку, что упрощает выбор предохранителя с правильным номиналом.

Сначала я скептически отнесся к покупке этого предмета из-за его довольно низкой цены.Однако, когда я его получил, предохранители были подходящего размера и приемлемого качества. Я считаю, что это была отличная покупка с большой ценой для меня.

Металл, используемый компанией для контактов, был прочным и нелегко гнуться. Когда я подключил его к одной из машин, над которой работал, они плотно прилегали к месту, поэтому я знал, что бренд не экономит на используемых материалах.

Я также рад узнать, что эти предохранители EPAuto соответствуют стандартам UL, CSA и CE. Это дает мне уверенность в том, что где бы я ни использовал их, они не подведут из-за некачественного изготовления.

Меня беспокоит только то, что это предохранитель ATO открытого типа, то есть контакты подвергаются воздействию элементов. Хотя это может не быть проблемой для большинства городских автомобилей, это может быть проблемой, если вы используете его на лодке. Для этого применения я бы порекомендовал предохранитель закрытого типа, чтобы избежать коррозии.

Плюсы

  • Может использоваться практически со всеми предохранителями стандартного размера на большинстве автомобилей
  • Предметы отличить просто
  • Один из самых доступных наборов на рынке
  • Твердый материал для контактов
  • Сертификаты UL, CSA и CE

Минусы

  • ATO - Предохранитель открытого типа более уязвим к коррозии

Если в вашем автомобиле используются стандартные предохранители открытого типа, то этот комплект для вас.Он предлагает отличную цену с соответствующим качеством. В целом, EPAuto обеспечивает большую ценность для вашей покупки.

5. Предохранитель ATC Bussmann VP / ATC-40-RP

Быстродействующий лопаточный предохранитель для ATC VP / ATC-40-RP производится первоклассной торговой маркой предохранителей с более чем 100-летним опытом работы в отрасли. Предохранители Buss предназначены специально для автомобильного и морского применения, в том числе для внедорожников, жилых автофургонов и передвижных домов.

Этот набор с цветовой кодировкой представляет собой плавкий предохранитель закрытого типа, обеспечивающий защиту от нежелательных искр и опасных ударов.Он также обеспечивает коррозионную стойкость, поскольку покрывается весь элемент. Это действительно продукт непрерывного технологического совершенствования и инноваций, который стал доступным для всех.

Что мне нравится в этом устройстве, так это то, что это устройство, работающее по принципу «включил и забыл» - это означает, что после того, как я вставил его в систему, мне не нужно было думать, сработает он или нет. Я могу на это положиться, что бы ни случилось.

Я купил не только торговую марку - когда я впервые использовал предохранители, я заметил, что их качество сборки выше обычного.Контактные точки толстые, их нелегко согнуть. Пластиковый корпус самого предохранителя хорошего качества и прослужит столько, сколько вам нужно.

Если есть одна вещь, которую я хотел бы, если бы они могли включить более 25 штук в пачку или просто снизить цену. Они довольно дорогие, но могу сказать, что это отличный выбор.

Плюсы

  • Стандартная цветовая кодировка упрощает идентификацию предохранителей
  • Изготовлено компанией с проверенной репутацией
  • Специально для автомобильного и морского применения
  • Надежно и будет работать как надо до
  • Превосходное качество строительства

Минусы

  • Дороговато на 25 предохранителей

Для пользователей, которым требуются предохранители на 40 А и которые всегда предпочитают качество количеству, это отличный вариант, который на 100% соответствует своему назначению.Цена не имеет значения, если вы ищете инструменты и аксессуары, необходимые для экстренных электрических сетей.

6. Предохранитель Ted Lele Assorted, 250 вольт

Комплект предохранителей Ted Lele Assorted для быстрого выдувания стеклянных трубок на 250 вольт включает по 15 предохранителей по 6 x 30 мм от 1A до 8A, а также предохранители на 10A, 15A и 20A, а также по 20 штук по 5 x 20 мм 1A, 5A, Предохранители на 10, 15 и 20 А. Их основное назначение - защита от коротких замыканий и предотвращение перегрузки электропроводки. Этот комплект прошел проверку на соответствие требованиям RoHS и сертифицирован как безопасный.

Это очень удобно, потому что в комплекте идет прозрачный пластиковый футляр с этикетками на внутренней стороне крышки. С первого взгляда я знаю, какой предохранитель нужно достать - мне больше не нужно возиться, брать один предохранитель и проверять, правильный ли он. Корпус и этикетка сохраняют порядок и эффективность.

Предохранители со стеклянной трубкой изготовлены из высококачественного материала. Я также предпочитаю эти быстродействующие предохранители, особенно для защиты моей семьи. Как только они достигнут предела сопротивления, они немедленно отключат цепь, чтобы я был в безопасности от нежелательных инцидентов.

И поскольку они рассчитаны на 250 В, я могу использовать их для дома, офиса и промышленных приложений. Я рекомендую нанять лицензированного специалиста, чтобы убедиться, что у вас установлен правильный рейтинг. Хотя это может быть проблемой, может быть сложно определить подходящий предохранитель, если вы не уверены в системе.

Плюсы

  • Поставляется в прозрачном пластиковом кейсе с этикетками
  • Плавкий предохранитель немедленно отключит ток в случае короткого замыкания
  • Номинальное напряжение 250 В делает его идеальным для домашнего, офисного и промышленного использования.
  • Проверено RoHS и сертифицировано по безопасности

Минусы

  • Для установки этого комплекта предохранителей рекомендуется квалифицированный электрик.

Это отличный комплект предохранителей как для домашнего, так и для промышленного применения.Его функция быстрого удара немедленно отключит электроэнергию и сохранит вашу электрическую систему в безопасности.

7. Стандартный предохранитель JABINCO ATC

Стандартный комплект предохранителей ATC JABINCO включает семь наиболее распространенных категорий для легковых и грузовых автомобилей. В упаковке по пять штук, так что вы можете быть уверены, что в этом случае вы найдете то, что вам нужно.

Для легкой идентификации ампер он имеет стандартную цветовую схему. Прозрачный корпус также упрощает диагностику перегорающего предохранителя и необходимости его замены.В комплект поставки также входит подходящий съемник для плавного и безопасного извлечения использованных предохранителей.

Я понимаю, что бренд делает упор на использование бумаги вместо пластиковых коробок, чтобы уменьшить количество не поддающихся биологическому разложению отходов. Компания даже подумала о том, чтобы помочь сократить вредный для окружающей среды мусор.

Что мне больше всего понравилось в этом, так это то, что он поставляется по очень разумной цене и поставляется с приличным количеством предохранителей на каждый номинал. Мне не нужно иметь по 20 штук предохранителей каждого номинала.Я считаю, что они попали в золотую середину по соотношению цены к объему.

Если есть что посоветовать производителю - сделать маркировку более жирной и более читаемой на расстоянии. Для меня это не проблема, поскольку я еще молод, но у людей, которые носят очки, могут возникнуть проблемы с чтением мелкого текста

.

Плюсы

  • Пять штук для каждого рейтинга - идеальное количество для частных автовладельцев
  • Простая идентификация с помощью цветового кодирования
  • Прозрачный корпус упрощает диагностику
  • Поставляется со съемником для предохранителей
  • Экологичная бумажная коробка
  • Поставляется по очень разумной цене

Минусы

  • Маркировка тусклая, плохо читается

На случай чрезвычайной ситуации вы должны иметь это в вашем автомобиле.Количество по пять штук каждого в самый раз - они не займут много места в вашем наборе инструментов. А если у вас две машины, у вас может быть от двух до трех предохранителей для каждой, так что вы всегда будете в курсе, в какой бы ситуации вы ни оказались.

8. Предохранитель MulWarck Assorted Blade Fuse

Набор предохранителей MulWark Assorted Standard Size Blade, несомненно, является одним из лучших автомобильных предохранителей, представленных сегодня на рынке. Пакет содержит десять наиболее часто используемых ампер-номиналов седанов и больших автомобилей.

Он рассчитан на напряжение 32 В и может работать при температурах от -40 градусов F до 257 градусов F (от -40 градусов C до 125 градусов C).Этот рейтинг означает, что я могу использовать свою машину как в самую холодную зиму, так и в самое жаркое лето.

Мне нравится, как они организовали каждый тип предохранителя в соответствующем контейнере - помимо цветовой кодировки и маркировки на самом предохранителе, они также включали пиктограмму, чтобы с первого взгляда найти то, что мне нужно. У съемника предохранителей даже есть свой отсек. Аккуратный!

Одна из наиболее важных вещей, которые я проверяю при выборе предохранителей, - это их номинальные характеристики. И я рад, потому что этот набор соответствует требованиям предохранителей специального назначения SAE J2077, ISO 8820 и UL 248.Это много гарантий, подтверждающих продукт.

И, наконец, кожухи предохранителей четкие и достаточно видимые, чтобы оценить, в хорошем ли они состоянии или уже повреждены. Мне нравится эта простая функция, потому что я могу диагностировать систему, просто взглянув на нее - мне не нужно вынимать тестер, чтобы проверить, есть ли проблема с предохранителем.

С другой стороны, цветовая шкала не приклеена к коробке, поэтому, если вы забудете положить ее обратно после использования, вы можете ее потерять. Я рекомендую сделать склейку, чтобы убедиться, что этого не произойдет.

Плюсы

  • Набор включает самые распространенные ампер-номиналы для седанов и грузовиков
  • Имеет номинальное напряжение 32 В
  • Диапазон рабочих температур от -40 ° F до 257 ° F
  • Поставляется с организованным контейнером, цветовой кодировкой и этикетками для хранения
  • Соответствует SAE J2077, ISO 8820 и UL 248
  • Прозрачные кожухи упрощают проверку предохранителей

Минусы

  • Цветовая шкала не приклеена к коробке

Набор предохранителей MulWarck - одна из наиболее организованных и четко обозначенных упаковок на рынке.Этот продукт предлагает отличное соотношение цены и качества и делает мои работы по обслуживанию электрооборудования автомобилей намного более эффективными.

9. Предохранители Nilight Mini ATM / APM

Предохранители Nilight Mini ATM / APM для автомобилей, грузовиков и лодок защищают электрическую систему вашего автомобиля от коротких замыканий, перегрузок и других связанных проблем. Хотя это мини-предохранители для автомобилей, их также можно использовать на других транспортных средствах, таких как грузовики и лодки.

В этот комплект входит 120 различных мини-предохранителей - каждый с цветным корпусом и вырезанным номинальным значением усилителя.Эта превосходная система идентификации делает практически невозможным спутать один номинал предохранителя с другим.

Я также нахожу под рукой съемник предохранителей; это облегчает мою работу и выполняет ее в кратчайшие сроки. Мне больше не нужно изо всех сил пытаться залезть в щели моей машины и испачкаться, чтобы проверить перегоревший предохранитель.

Еще одна вещь, которая мне нравится в этом комплекте, - это его дизайн. Корпус прозрачный, что позволяет мне проверить, достаточно ли у меня предохранителей или мне нужно заказать больше. Благодаря всем этим характеристикам я могу сказать, что мои поездки намного безопаснее, имея при себе надежный комплект предохранителей.

Единственным недостатком этого продукта является отсутствие разнообразия. Действительно, это надежный элемент для замены предохранителей типа мини-лезвие, но он не подойдет для автомобилей, в которых в основном используются предохранители обычного или стандартного размера.

Плюсы

  • Защищает ваши автомобили от проблем с электричеством
  • Включает 120 предохранителей с наиболее распространенными номинальными токами
  • Значения с цветовой кодировкой и гравировкой упрощают идентификацию рейтинга
  • Имеет прозрачный корпус
  • Универсально подходит для мини-предохранителей
  • Съемник предохранителей в комплекте

Минусы

  • Не предназначен для моделей с предохранителями стандартного размера

Я настоятельно рекомендую этот набор предохранителей из-за выгравированных значений и цветовой кодировки на его элементах.Их действительно легко найти и сложно спутать, что идеально, особенно когда вы заменяете перегоревший предохранитель на шоссе ночью.

10. Плавкий предохранитель BestToyHome

Стандартный и мини-набор плавких предохранителей BestToyHome охватывает 22 наиболее часто используемых предохранителя - 110 стандартного размера и 132 миниатюрного. Всего у вас есть 242 предохранителя, все рассчитаны на 32 В.

Этот набор совместим с большинством наземных и внедорожных транспортных средств, а также с домашними устройствами постоянного тока, такими как освещение и радиоприемники.

Как энтузиасту электротехнике, у которого есть прицеп, который требует регулярного обслуживания, такой небольшой комплект сделал для меня чудеса. Если что-то нужно заменить, у меня есть один в моем наборе инструментов - мне больше не нужно искать розничный магазин, чтобы привести свою электронику в рабочее состояние. Пару раз мне удавалось помочь некоторым автомобилистам, оказавшимся в затруднительном положении, заменой перегоревших предохранителей. Приятно иметь возможность помогать другим!

Я бы сказал, что деньги, которые я потратил на этот набор, того стоят.Большой набор вариантов силы тока и размера, включенных в комплект, позволяет мне подготовиться к любой ситуации. Его аккуратное расположение - код и маркировка для удобства - делают его отличной частью моего набора инструментов на случай чрезвычайных ситуаций.

Хотя у меня не было проблем с этикетками усилителей, некоторые покупатели сказали, что было бы лучше, если бы они были белыми, и если вы не уверены в номинале предохранителя, который вы только что вытащили, всегда обращайтесь к диаграмме набора.

Плюсы

  • Огромное количество с множеством опций
  • Практичный вариант для энтузиастов жилых автофургонов и мобильных домов
  • Может также использоваться в домашних условиях постоянного тока
  • Отличный футляр для хранения предохранителей

Минусы

  • Марки усилителя могут быть трудночитаемыми

Я бы порекомендовал вам этот набор, потому что он охватывает почти все приложения, которые я мог себе представить.Всего один корпус этих предохранителей может прослужить вам всю жизнь.

11. Предохранитель EPAuto Assorted Mini Blade

Если вы ищете практичные комплекты автоматических предохранителей, этот охватывает обычный диапазон ампер - от 5А, 7,5А, а также 10А, 15А, 20А, 25А, до 30А. 5A и 7.5A включают по десять штук для каждой, а остальные - по 20 штук для каждого рейтинга. Этого пакета более чем достаточно для моих нужд - он может предоставить предохранители для всех четырех моих автомобилей, а также некоторые для резервного копирования.

Хотя в большинстве новых моделей автомобилей используются мини-плавкие предохранители, в некоторых по-прежнему используются предохранители стандартного размера.Чтобы быть уверенным, обратитесь к поставщику автомобилей или извлеките оригинальный предохранитель в своем автомобиле и сравните его со спецификациями, указанными в Интернете, перед покупкой.

Этого комплекта автоматических предохранителей из 120 деталей более чем достаточно, чтобы прослужить мне всю жизнь в моих машинах. Замена предохранителя - это базовое обслуживание, и я не хотел бы тратить время на то, чтобы ходить в автомастерские и платить им только за это. По мере возможности я буду обслуживать свои машины самостоятельно, чтобы сэкономить деньги. Этот доступный по цене комплект помогает мне в этом.

У меня нет проблем с чтением мелких отметок на предохранителях; цветовая кодировка работает очень хорошо. С первого взгляда я знаю, правильный ли предохранитель у меня в руках.

Поскольку многие новые предохранители загораются при перегорании, было бы здорово, если бы у этих предохранителей была такая же функция. Я также считаю, что съемник предохранителей слишком слаб.

Плюсы

  • Включает в себя большинство необходимых мне стандартных номиналов усилителя
  • Достаточно на весь срок службы моих автомобилей
  • Помогает мне экономить деньги, позволяя проводить техническое обслуживание самостоятельно
  • Цветовая кодировка позволяет легко определить предохранитель с правильным номиналом
  • Отличная цена и качество

Минусы

  • Предохранители не загораются при перегорании
  • Съемник предохранителей имеет слабый захват

Этого пакета более чем достаточно, чтобы прослужить мне четыре машины.Я рекомендую вам это, если вы хотите, чтобы полный комплект был доступен вам в любое время в вашем гараже.

12. Nilight 50029R Стандартный плавкий предохранитель

Набор стандартных лезвийных предохранителей Nilight 50029R включает 120 деталей, подходящих для 1A, ..., 5A, 7,5A, 10A, 15A, 20A, 25A и 30A. Он также включает в себя встроенный держатель предохранителя из 10 частей - уникальное дополнение для защиты электрических соединений, которого нет у других производителей.

Предохранитель защищен прочным твердым пластиковым корпусом с цинковым сплавом.12-дюймовую петлю также можно использовать, если вы хотите добавить в свой автомобиль электронные запчасти. Вместо того, чтобы подключать его напрямую к аккумулятору, вы можете использовать этот встроенный держатель предохранителя для защиты вашего автомобиля.

Из всех предметов, которые я видел в Интернете, встроенный держатель предохранителя убедил меня сразу же купить этот предмет. Хотя он немного дороже, чем другие бренды, дополнительная стоимость держателя и количество включенных предохранителей оправдывают свою цену.

Мне нравится, что предохранители поставляются в многоразовой коробке, что делает ее аккуратной и организованной.Я знаю, что могу поместить это в набор инструментов в моей машине, и даже спустя долгое время я быстро найду нужный мне предохранитель.

Кроме того, замечательная конструкция с двумя гнездами позволяет предохранителю плотно вставляться в гнездо. Это предотвращает попадание воды и влаги на разъемы, вызывающих коррозию. Кроме того, встроенные держатели предохранителей изготовлены из прочного провода 14-го калибра, который хорошо проводит электричество и выделяет меньше тепла, что делает систему более эффективной.

Однако однажды я использовал предохранитель на 30 А для умного зарядного устройства на 25 А.Хотя он работал нормально, я чувствовал, что патрон предохранителя 10 AWG, который я перегрел, стал слишком горячим.

Плюсы

  • Держатель предохранителя в комплекте для дополнительных электрических аксессуаров
  • Отличное соотношение цены и качества, несмотря на более высокую стоимость
  • Цинковый сплав и твердый пластик
  • Поставляется в многоразовой коробке
  • Конструкция с двумя слотами делает его более устойчивым к факторам окружающей среды

Минусы

  • Может вызвать нагрев другого держателя предохранителя во время использования

Что отличает этот пакет от других, так это включенные держатели предохранителей.Если вы занимаетесь послепродажным обслуживанием электрических деталей и аксессуаров, вам следует купить этот набор предохранителей.

На что обращать внимание при покупке предохранителей

Предохранители

бывают разных размеров и номиналов. И хотя они обычно изготавливаются из пластика и стали, вы также должны учитывать материал и качество сборки каждого из них. Вот на что я обращаю внимание при выборе марки предохранителя.

Качество сборки

При выборе марки предохранителя обращайте внимание на пластиковый корпус и качество металлических или стальных контактов.Используемый пластик должен быть толстым и прочным, без хрупкого и пустотелого звучания. Контактные точки также не должны легко сгибаться.

Для достижения наилучших результатов попробуйте взять с собой оригинальный предохранитель, поставляемый с вашим автомобилем, и сравнить его с новым, который вы собираетесь купить.

Лично я предпочитаю качественную продукцию по доступной цене. Убедитесь, что у вас есть эти две характеристики, и я могу сказать, что вы получите максимальную отдачу от потраченных денег.

Рейтинг

Если вы покупаете комплект, убедитесь, что он соответствует номиналу предохранителя усилителя вашего автомобиля.Например, некоторые блоки предохранителей не имеют номинала 7,5 А, поэтому, если в вашем автомобиле он есть, и он перегорит, у вас не будет подходящей замены.

Разумеется, всегда полезно обратиться к руководству по эксплуатации вашего автомобиля. Если у вас несколько транспортных средств, лучше проверить все их руководства, а не только тот, который требует замены, чтобы одна покупка покрывала все ваши базы.

Группы размеров

Для автомобильных предохранителей доступно шесть различных размерных групп - Micro2, Micro3, Low-Profile Mini, Mini, ATO (Обычный / Стандартный) и Maxi.Вы должны выяснить, какие размеры использует ваш автомобиль. Напоминаем, что в некоторых автомобилях используются два или более размера для разных целей, поэтому всегда обращайтесь к руководству.

Дело и организация

Если у вас есть запас предохранителей, лучше, если они будут в футляре - если вы не покупаете запасной элемент. Представьте себе 200 предохранителей, смешанных вместе. Хотя их цветовая кодировка может помочь найти правильный, все же потребуется некоторое время, чтобы рыться в куче.Чехол поможет вам сразу выбрать подходящий предохранитель, особенно если в комплекте есть каталог или пиктограмма.

Хорошо организованный сбор также поможет предотвратить дорогостоящие ошибки. Если вы поместите предохранитель с более высоким номиналом в розетку с более низким номиналом, вы можете повредить или лишить автомобиль.

Другие важные факторы, которые следует учитывать

Я поделюсь основной информацией об автомобильных предохранителях ниже. Я расскажу о том, как они работают, и о различиях между типами и размерами, доступными на рынке.

Что такое предохранитель?

Предохранители

предназначены для защиты электрических систем от слишком большой мощности или избыточного тока. Это могло произойти из-за короткого замыкания, заземления, чрезмерной нагрузки или других событий. Когда система выходит из строя, это вызывает нагревание либо вдоль провода, либо на самом электрическом приборе.

Предохранитель

А предотвратит опасность электрического возгорания или взрыва, выйдя из строя раньше, чем остальная часть системы.

Как это работает?

Предохранитель обычно содержит тонкую металлическую полоску внутри прозрачного контейнера - обычно пластмассового для автомобильного применения.Когда в электрической системе происходит сбой, в предохранителе сначала накапливается тепло, в результате чего металлическая полоса выходит из строя и прерывается ток. Когда ток прекращается, это позволяет всей системе остыть.

Какие бывают типы предохранителей?

Предохранители бывают разных номиналов. Наиболее распространены следующие:

  • 0,5 А
  • 1,0 А
  • 2,0 А
  • 3,0 А
  • 4,0 А
  • 5,0 А
  • 7.5 А
  • 10 А
  • 15 А
  • 20 А
  • 25 А
  • 30 А
  • 35 А
  • 40 А
  • 50 А
  • 60 А
  • 70 А
  • 80 А
  • 100 А
  • 120 А

Они также бывают шести разных размеров:

  • Micro2
  • Micro3
  • Миниатюрный низкопрофильный
  • Мини
  • Обычный / Стандартный
  • Макси

Зачем нужны предохранители?

Предохранители

необходимы для вашей безопасности, потому что они автоматически отключают питание, как только значительное повышение температуры вызывает выход из строя внутренней нити.Без этой меры безопасности непрерывное повышение температуры может привести к выходу из строя и возгоранию проводов, а также к возгоранию или несчастному случаю.

Часто задаваемые вопросы

Я поделюсь с вами и отвечу на самые частые вопросы, которые мне задают мои друзья.

Кто делает лучшие предохранители?

Среди продуктов, которые я рассмотрел, лучшие производители, которые я видел, - это EPAuto и Nilight. Их предохранители отличаются превосходным качеством с точки зрения материала и конструкции, а их корпуса хорошо организованы и имеют отличные этикетки.

Они также продаются по отличной цене, поэтому я считаю, что эти два бренда предлагают лучшее соотношение цены и качества.

Как установить и использовать автомобильные предохранители?

Когда электрический компонент в вашем автомобиле выходит из строя, первое, что вы должны проверить, - это предохранитель. Для этого сначала найдите блок предохранителей в автомобиле - обычно он находится в моторном отсеке или под приборной панелью со стороны водителя.

Некоторые автомобили поставляются с наклейками на блоке предохранителей, но для экономии времени лучше обратиться к руководству по эксплуатации.

Найдя нужный прерыватель, извлеките его с помощью прилагаемого съемника. Если у вас его нет, вы можете использовать плоскогубцы.

Чтобы проверить предохранитель, загляните внутрь и определите, целая ли нить - если да, то все в порядке. Если он взорван, на корпусе должны остаться следы сажи, а тонкая металлическая проволока должна быть порвана.

Если вам нужно заменить предохранитель, убедитесь, что вы используете тот же тип и номинал. Вы можете визуально сравнить его со своим запасом предохранителей, и номинал также должен быть четко обозначен на его головке.Как только у вас будет правильная замена, просто вставьте ее в розетку, и все готово!

Проверьте систему, если она работает, и если да, убедитесь, что вы правильно установили крышку блока предохранителей, чтобы защитить хрупкую электронику внутри.

Как всегда, проверьте свое руководство, чтобы убедиться, что вы все делаете правильно.

Где купить предохранители для автомобилей?

Эти предохранители довольно распространены и их можно купить как онлайн, так и офлайн. Эти товары будут доступны на обычных сайтах электронной коммерции, но вы всегда должны проверять их качественные обзоры.Лично я предпочитаю делать покупки на автомобильных сайтах, потому что знаю, что они специализируются на этих товарах, но это может быть немного дороже.

Если вы предпочитаете обычный магазин, отправляйтесь в специализированный магазин автозапчастей, а не в сервисный центр. Сервисные центры обычно взимают дополнительную плату и обычно придерживаются одной марки. У вас будет больше вариантов и вы получите более выгодную сделку в магазине.

Что делать, если у меня нет предохранителя правильного номинала?

Если вы взорвете 7.Предохранитель на 5 А, а его нет, вы можете временно использовать предохранитель с меньшим номиналом, например, на 5 А. У электрических систем будет некоторая свобода действий, поэтому более низкий рейтинг может работать некоторое время, особенно если вы не используете его в течение длительного времени. Никогда не устанавливайте предохранитель с более высоким номиналом в систему с более низким номиналом, так как это может привести к выходу из строя проводки.

Почему в автомобилях используются предохранители вместо автоматических выключателей?

Автоматические выключатели занимают много места по сравнению с предохранителями, которые в транспортных средствах имеют большое значение. Предохранитель позволяет более эффективно использовать пространство для приборной панели и приборной панели, где под рулевым колесом мало места.

Более того, автомобильные электрические системы не испытывают таких перенапряжений или сверхтоков, как дома. Это связано с тем, что автомобили используют постоянный ток вместо переменного тока, который более подвержен дисбалансу.

Заключение

Для защиты вашего автомобиля хорошо использовать лучшие предохранители, доступные на рынке. Есть много вариантов, и вы должны с умом выбрать, какой из них лучше всего подходит для вас. Вы можете выбрать среди товаров, которые я просмотрел, или даже выбрать другие бренды, которые здесь не упомянуты - просто сначала проверьте отзывы покупателей.

Однако, если есть что-то, что я хочу, чтобы вы вынесли из этого прочтения, вам всегда следует читать свое руководство. Таким образом, вы можете убедиться, что у вас есть предохранитель правильного номинала и размера перед его установкой.

Что нужно знать

В то время как автоматические выключатели становятся все более заметными в конструкции 12-вольтовых систем, предохранители остаются распространенной и полезной технологией. Если вы не уверены в своих предохранителях, вот обзор того, где они подходят для защиты автомобильных цепей.

Использование и типы

Согласно "Fuseology" от Littelfuse ", предохранитель предназначен для использования в качестве жертвенного устройства. Внутри предохранителя находится проводящая полоса материала, которая плавится при перегрузке предохранителя, что также называется его" отключающей способностью ". при перегрузке или коротком замыкании в системе предохранитель размыкает цепь или «размыкается» для защиты более крупной системы.

В автомобильной электротехнике подавляющее большинство предохранителей представляют собой плавкие предохранители «ножевого» типа, состоящие из двух контактов, которые вставляются в небольшую вилку.Однако использование предохранителей с болтовым креплением расширилось, поскольку все больше автомобилей оснащаются аксессуарами, требующими более высокой пропускной способности по току, а картриджные предохранители стали популярными в ситуациях, когда для оптимального использования пространства требуются меньшие размеры.

Предохранители лезвийного типа ATO / ATC


Размеры и сила тока

Лопастные предохранители (показаны справа) бывают шести размеров, от самых маленьких до самых больших: Micro2 ® , Micro3 ® , Low Profile MINI ® , MINI ® , ATO ® / ATC ® (также называемый «обычным») и MAXI ® или MAX.Плавкие предохранители обеспечивают защиту при номинальном токе до 80 А.

Предохранители с болтовым креплением (показаны слева) обеспечивают защиту от 30 до 600 А и идеально подходят для защиты аккумуляторной батареи и цепи генератора. Их называют «болтами вниз», потому что их необходимо закрепить на держателе предохранителя с помощью винта, гайки или болта.

Картриджные предохранители

(показаны справа) обеспечивают увеличенную временную задержку и защиту от падения напряжения и обычно имеют компактные размеры для экономии места и веса. Они обеспечивают защиту от 15А до 70А.

Сила тока всех автомобильных предохранителей указана на верхней части предохранителя. Если вы снимете крышку автомобильного блока предохранителей, это будет первое, что вы увидите. Каждому уровню силы тока также соответствует определенный цвет. Предохранители лезвийного типа используют универсальную цветовую схему для всех производителей. Однако для предохранителей с болтовым креплением и картриджных предохранителей цветовая схема может отличаться в зависимости от производителя. Например, чистый предохранитель MINI означает 25 А, а чистый предохранитель MAXI означает 80 А.

Как ни странно, номинальный ток не обязательно соответствует размеру предохранителя.Предохранители стандартного размера начинаются с 0,5 А и доходят до 40 А, а предохранители Micro2 имеют диапазон от 5 до 30 А. Чтобы избежать проблем, любой, кто обслуживает транспортные средства, включая водителей, которые могут быть вынуждены сделать срочный ремонт, должен следить за тем, чтобы они соответствовали как размеру, так и цвету.

Чтобы выбрать правильную силу тока предохранителя в пределах диапазона, начните с расчета максимальной и минимальной силы тока предохранителя и взятия числа, близкого к середине диапазона. Также могут помочь таблицы выбора предохранителей, подобные приведенным ниже, от Littelfuse и Eaton.

( Щелкните изображение, чтобы увеличить )

Рабочая температура

Номинальный ток предохранителя обычно снижается на 25% для работы при 25 ° C (77 ° F), чтобы избежать нежелательного перегрева. Например, предохранитель с номинальным током 10 А обычно не рекомендуется для работы при токе более 7,5 А в окружающей среде 25 ° C. Имейте в виду, что при повышении рабочей температуры выше 25 ° C (77 ° F) предохранители будут реагировать быстрее, а при понижении температуры предохранители будут реагировать медленнее, как подробно описано на стр. 61 «Fuseology».

Установка и замена предохранителей

После того, как плавкий элемент сломался, его нельзя использовать повторно. Перерыв предохранителя может произойти по разным причинам, таким как короткое замыкание в электрической системе, изношенная проводка, контакт проводника с элементами или неисправность электрического устройства и перегрузка цепи. Если перерыв предохранителя повторяется, это признак того, что вам, возможно, придется проверить его на короткое замыкание или перегрузку.

Самое важное, что нужно помнить при включении автомобильного предохранителя, - это убедиться, что автомобиль выключен, иначе может возникнуть дуга.Также имейте в виду, что предохранители бывают из самых разных материалов и имеют разную силу тока. Если вы не уверены, какой предохранитель требуется, обратитесь к руководству пользователя или к специалисту по автомобилестроению.

Срок службы предохранителей

Не все предохранители созданы одинаковыми, но на все влияет ток перегрузки и продолжительность их работы. Никакой предохранитель не вечен. Даже идеальная электрическая система, которая никогда не перегружается, в конечном итоге изнашивает предохранитель. Другие факторы включают:

  • Среды с высокими или низкими температурами.
  • Pulse: Электрические подстанции, например, вырабатывают электрические импульсы низкого уровня, которые могут ослабить элементы предохранителей в транспортных средствах, обычно припаркованных поблизости.
  • Пусковой ток, превышающий значение, на которое рассчитаны провода или оборудование.
  • Непрерывные падения напряжения, которые часто вызваны неправильным парным соединением предохранителя и сечения провода (для правильного сопряжения обратитесь к таблице сечения проводов при выборе предохранителя).

Если часть оборудования начинает перегорать предохранители с большей скоростью, но короткое замыкание или перегрузка не обнаруживаются, виноваты один или несколько из этих факторов.

Надлежащая защита цепей часто является разницей между оборудованием, которое продолжает работать, и оборудованием, которое постоянно не работает. Знание передовых методов выбора, установки и замены предохранителей помогает избежать перебоев в работе, которые выведут ваше оборудование из строя.

Для получения информации о продукте посетите обширные веб-страницы Waytek, посвященные предохранителям и автоматическим выключателям.

Автомобильные предохранители и плавкие вставки, описание цветов и функций

Автомобильные предохранители - это стражи и телохранители мира автомобильной электроники.Всякий раз, когда внезапное короткое замыкание или скачок напряжения угрожает любой из хрупкой электроники современных легковых и грузовых автомобилей, предохранитель готов храбро броситься в поле огня.

При этом предохранитель превращается в образную пулю для более ценного, сложного или незаменимого компонента или устройства, например, автомобильной стереосистемы или усилителя. Это часто приводит к некоторой временной потере функциональности, но предохранители дешевы и обычно легко заменяются, и любая основная проблема обычно выявляется в результате повторяющихся отказов предохранителя в той же цепи.

Плавкие ссылки, хотя и различаются по дизайну, идентичны по назначению и функциональности.

Существует множество различных типов предохранителей, но в большинстве современных легковых и грузовых автомобилей используется один или несколько из следующих типов пластинчатых предохранителей в порядке убывания размера:

  • Предохранители для тяжелых условий эксплуатации Maxi (APX):
    • Самый большой тип пластинчатого предохранителя.
    • Используется в тяжелых условиях.
    • Доступны с более высокими значениями силы тока, чем у других плавких предохранителей.
  • Штатные (ATO, ATC, APR, ATS) предохранители:
    • Первый и стандартный тип пластинчатого предохранителя.
    • Несколько разных альтернативных версий, которые помещаются в одни и те же слоты.
    • Встречается в большинстве современных легковых и грузовых автомобилей.
  • Мини:
    • Меньше, чем обычные плоские предохранители, но доступны в том же диапазоне силы тока.
    • Также доступен в низкопрофильной мини-версии.
  • Микро:
    • Наименьший тип пластинчатого предохранителя.
    • Доступен для наименьшего диапазона значений силы тока.
    • Поставляется в двух версиях: micro2 с двумя контактами и micro3 с тремя контактами.

Не все автомобильные предохранители одинаковы?

Все современные автомобильные предохранители основаны на стандартных предохранителях «лезвийного типа» ATO и ATC, которые Littelfuse запатентовал в 1970-х годах. Сегодня существует множество размеров и конфигураций плавких предохранителей, но все они имеют физическое сходство с оригинальными предохранителями ATO, и во многих приложениях по-прежнему используются стандартные предохранители ATO и ATC.

Различия между этими различными типами плавких предохранителей заключаются, прежде всего, в размере и количестве клемм, хотя в приложениях с более высоким током обычно используются плавкие предохранители большего размера.

В старых автомобилях использовались различные типы предохранителей, хотя наиболее распространенными были предохранители со стеклянной трубкой и предохранители типа Bosch, которые до сих пор можно найти в старых автомобилях, которые все еще используются.

Предохранители со стеклянной трубкой состоят из стеклянной трубки, закрытой металлическими клеммами, и с металлической полосой, проходящей через центр.Предохранители типа Bosch также имеют примерно цилиндрическую форму, но они сделаны из прочного керамического материала с металлической полосой на поверхности.

Поскольку автомобильные предохранители различаются как по типу конструкции, так и по номинальному току, все предохранители совершенно не одинаковы. Хотя определенно возможно заменить любой предохранитель ATO на любой другой предохранитель ATO, это может быть чрезвычайно опасно, если будет заменен предохранитель неправильной силы тока.

Аналогичным образом, иногда физически возможно заменить предохранитель типа Bosch на предохранитель американского типа со стеклянной трубкой, но строгое соблюдение той же номинальной силы тока, а плавкий предохранитель со стеклянной трубкой с плоским колпачком обычно плохо вписывается в предназначенный для этого держатель для конических заглушек.

Типы лезвийных предохранителей

Существует шесть типов плавких предохранителей, с которыми вы можете столкнуться, открывая блок предохранителей на современном автомобиле или грузовике: micro2, micro3, низкопрофильный мини, мини, обычный и макси.

Для всех плавких предохранителей корпус может быть непрозрачным или прозрачным. Когда корпус чистый, обычно легко определить, неисправен ли предохранитель, поскольку металлическая полоса обмотки, соединяющая две клеммы, хорошо видна. Если полоска сломана, значит, перегорел предохранитель.

Предохранители Micro2 - это самый маленький тип лезвийных предохранителей, и их легко идентифицировать по тому факту, что они намного больше, чем ширина. Что касается размера, низкопрофильные мини-предохранители и обычные мини-предохранители имеют одинаковую высоту и ширину корпуса, но лопаточные выводы низкопрофильных мини-предохранителей едва выходят за нижнюю часть корпуса.

Предохранители Micro3 больше, чем предохранители Micro2, низкопрофильные или мини-предохранители, но их легче всего идентифицировать по тому факту, что в них используются три плоских клеммы.Любой другой тип плавких предохранителей использует только две клеммы. Они также включают в себя два плавких элемента, что позволяет одному предохранителю эффективно управлять двумя цепями.

Предохранители ATO и ATC, или «обычные» плавкие предохранители, являются оригинальными, а также вторыми по величине типами. Хотя многие приложения начали заменять предохранители ATO и ATC на мини-предохранители в 1990-х годах, они все еще широко распространены. Эти предохранители шире, чем высокие, и бывают двух основных типов. Предохранители ATO открыты внизу, а предохранители ATC имеют полностью закрытый пластиковый корпус.

Самый большой тип лопастных предохранителей - это предохранители макси. Они значительно больше, чем любые другие автомобильные предохранители с лезвием или лопаткой, и обычно используются для более высоких токов.

Цветовая маркировка автомобильных предохранителей

Хотя можно заменить любой предохранитель ATC на любой другой предохранитель ATC, любой мини-предохранитель на любой другой мини-предохранитель и т. Д., Делать это небезопасно, если вы не соответствуете текущим номинальным характеристикам. Хотя предохранители могут перегореть при нормальных условиях эксплуатации из-за возраста и износа, перегоревший предохранитель часто указывает на более серьезную проблему.

Поэтому, если вы замените перегоревший предохранитель другим предохранителем с более высоким номиналом тока, вы можете предотвратить немедленное срабатывание предохранителя, но вы также рискуете повредить другие электрические компоненты или даже вызвать возгорание.

Есть три разных способа определить силу тока плавкого предохранителя. Во-первых, посмотрите на верхнюю часть предохранителя, где вы найдете номинальную силу тока, напечатанную или проштампованную на пластике. Если номинал снизился, вы также можете посмотреть цвет корпуса предохранителя или проверить схему предохранителей, чтобы узнать, какой тип предохранителя подходит для этого конкретного гнезда.

Гэри Гладстон / Stockbyte / Getty Images

Цвета и физические размеры пластинчатых предохранителей указаны в стандарте DIN 72581, и не все цвета или значения силы тока доступны для всех размеров.

Цвет

Текущий

Micro2

Мини

Обычный

Макси

Темно-синий

0.5 А

Нет

Нет

Есть

Нет

Черный

1 А

Нет

Нет

Есть

Нет

Серый

2 А

Нет

Есть

Есть

Нет

Фиолетовый

3 А

Нет

Есть

Есть

Нет

Розовый

4 А

Нет

Есть

Есть

Нет

Желто-коричневый

5 А

Есть

Есть

Есть

Нет

Коричневый

7.5 А

Есть

Есть

Есть

Нет

Красный

10 А

Есть

Есть

Есть

Нет

Синий

15 А

Есть

Есть

Есть

Нет

Желтый

20 А

Есть

Есть

Есть

Есть

Прозрачный

25 А

Есть

Есть

Есть

Серый

Зеленый

30 А

Есть

Есть

Есть

Есть

Сине-зеленый

35 А

Нет

Есть

Есть

Коричневый

Оранжевый

40 А

Нет

Есть

Есть

Есть

Красный

50 А

Нет

Нет

Нет

Есть

Синий

60 А

Нет

Нет

Нет

Есть

Янтарный / коричневый

70 А

Нет

Нет

Нет

Есть

Прозрачный

80 А

Нет

Нет

Нет

Есть

Фиолетовый

100 А

Нет

Нет

Нет

Есть

Фиолетовый

120 А

Нет

Нет

Нет

Есть

Хотя цветовое кодирование является стандартным почти для всех типов автомобильных предохранителей, двумя заметными исключениями являются предохранители макс. На 25 А и 35 А.Эти предохранители серого и коричневого цвета соответственно, которые также используются для предохранителей с меньшей силой тока. Однако предохранители макси недоступны на 2 А или 7,5 А (номиналы, используемые для этих цветов), поэтому нет возможности путаницы.

Так что насчет плавких ссылок?

Плавкие вставки выполняют ту же основную функцию, что и предохранители, но действуют несколько иначе. В автомобилях плавкая перемычка представляет собой отрезок провода, который на несколько калибров тоньше, чем провод, для защиты которого он предназначен.Когда все идет хорошо, это приводит к выходу из строя плавкой вставки и разрыву цепи до того, как может выйти из строя защищенная проводка.

Плавкие вставки не только тоньше остального провода в цепи, но и заключены в специальные материалы, которые не загораются при воздействии высоких температур. Таким образом, хотя чрезвычайно высокий ток в обычном проводе может вызвать возгорание, вероятность того, что перегоревшая плавкая вставка будет меньше.

Плавкие вставки можно найти в различных местах в автомобилях и грузовиках, но они обычно используются в приложениях с высокой силой тока, таких как стартеры, которые могут потреблять сотни ампер.При срабатывании плавкой перемычки этого типа автомобиль больше не заводится, но риск возгорания снижается. В других приложениях плавкая перемычка может быть легче достать и заменить, чем проводка, которую она предназначена для защиты.

Замена предохранителей и плавких вставок

Замена предохранителей - это относительно простая работа, с которой может справиться любой, но все же важно найти время, чтобы убедиться, что вы заменили их на предохранители правильного типа и номинальной силы тока. Лопастные предохранители иногда физически трудно вытащить, но большинство автомобилей поставляются с инструментом для извлечения предохранителей, который расположен внутри одного из блоков предохранителей или прикреплен к крышке блока предохранителей.

Хотя опытный глаз довольно легко определить автомобильные предохранители на месте, вы также можете взглянуть на наглядное руководство, чтобы определить, какой тип предохранителя вам нужен.

Если вы заменили предохранитель и обнаружите, что он снова перегорел, это обычно означает, что есть какая-то основная проблема, с которой вам придется столкнуться. Может показаться, что замена предохранителя на предохранитель с большей силой тока временно решит проблему, но более безопасным способом является определение компонентов, присутствующих в этой цепи, а также отслеживание и устранение реальной основной проблемы.

Замена плавких вставок часто представляет собой более сложную работу, чем простое извлечение предохранителя, поскольку они обычно прикручиваются на месте и иногда до них трудно добраться. Это работа, которую вы можете выполнять дома, если у вас есть подходящие инструменты и вы можете физически найти перегоревшую плавкую перемычку, но чрезвычайно важно использовать правильную замену.

Точно так же, как использование сменного предохранителя с неправильной номинальной силой тока - плохая идея, замена перегоревшей плавкой вставки не той частью чрезвычайно опасна.В лучшем случае плавкая перемычка не сможет справиться с силой тока приложения и немедленно выйдет из строя. В худшем случае может случиться пожар.

Ни при каких обстоятельствах нельзя заменять плавкую перемычку электрическим кабелем. Возможно, у вас есть заземляющий провод или кабель аккумулятора, который выглядит подходящим по размеру и длине, но даже не думайте об этом. Позвоните в местный магазин запчастей, дайте им приложение, и они смогут предложить плавкую ссылку, предназначенную для приложения, с которым вы работаете.

Поскольку плавкие вставки часто пропускают огромное количество тока, плохое выполнение работы или использование любого старого заменяющего провода или кабеля может привести к пожару или более дорогостоящему ремонту, если в дальнейшем выйдет из строя другая проводка.

Спасибо, что сообщили нам об этом!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

различных типов предохранителей и их применение

Плавкий предохранитель

, вероятно, является самым простым электрическим устройством, но его функция имеет решающее значение для защиты электрических цепей от повреждений.Предохранители встречаются в каждой цепи в той или иной форме, в различных формах, размерах и номиналах. В этой статье мы узнаем, как работает предохранитель и про разные типы предохранителя .

Как работает предохранитель?

Основная задача предохранителя - разрывать цепь, если в цепи потребляется ток, превышающий желаемый, что предотвращает повреждение из-за короткого замыкания.

Самый простой вид предохранителя состоит из резистивного элемента , тщательно подобранного по его температуре плавления .Когда через этот элемент проходит ток, на элементе создается небольшое падение напряжения (достаточно небольшое, чтобы не повлиять на цепь ниже по потоку), и некоторая мощность рассеивается в виде тепла . Таким образом, температура элемента увеличивается. Для нормальных токов этого повышения температуры недостаточно, чтобы расплавить нить накала. Однако, если потребляемый ток превышает номинальный ток предохранителя, точка плавления достигается быстро. Резистивный элемент плавится и цепь прерывается.Толщина и длина резистивного элемента определяют номинальный ток.

Элементы предохранителя изготовлены из цинка, меди, серебра, алюминия или других сплавов для обеспечения предсказуемых токов срабатывания. Элемент не должен со временем окисляться или подвергаться коррозии.

Обозначение предохранителя

Стандартные символы IEEE / ANSI для предохранителей следующие:

Однако предохранитель IEC немного отличается:

Типы предохранителей

Предохранители можно разделить на две основные категории: предохранители переменного тока и предохранители постоянного тока.На приведенной ниже блок-схеме показаны различные типы предохранителей в каждой категории. Вкратце о каждом предохранителе мы поговорим в нашей статье.

Предохранители постоянного тока

1. КАРТРИЖНЫЕ ПРЕДОХРАНИТЕЛИ

Это наиболее распространенный тип предохранителей. Плавкий элемент заключен в стеклянную оболочку, оканчивающуюся металлическими колпачками. Предохранитель помещается в соответствующий держатель. Поскольку стеклянная оболочка прозрачная, легко визуально определить, не перегорел ли предохранитель.

Существует множество вариантов этой конструкции, включая плавкий предохранитель с задержкой срабатывания и плавкий предохранитель с быстрым срабатыванием. Плавкие предохранители с задержкой срабатывания имеют больший элемент, который может выдерживать перегрузку по току в течение относительно короткого периода времени и на него не влияют скачки напряжения в приборе. Быстродействующие предохранители мгновенно реагируют на скачки тока.

Некоторые варианты этого предохранителя имеют керамический корпус, чтобы выдерживать высокие температуры. Предохранители для высоковольтных устройств заполнены песком или маслом.Это необходимо для предотвращения искрения между двумя концами предохранителя после его перегорания. Также существуют SMD-варианты картриджных предохранителей для непосредственного монтажа на печатной плате.

2. АВТОМОБИЛЬНЫЕ ПРЕДОХРАНИТЕЛИ

Эти предохранители специально разработаны для автомобильных систем , которые работают до 32 В, а иногда и до 42 В. Они имеют форму «лезвия» (прозрачный пластиковый корпус с плоскими контактами) и имеют цветовую маркировку в соответствии с номинальным током.Некоторые из этих типов также используются в других цепях большой мощности.

3. ПЕРЕЗАГРУЗИТЕЛЬНЫЕ ПРЕДОХРАНИТЕЛИ / ПОЛИФУЗОР

Как следует из названия, эти предохранители самовосстанавливающиеся, . Они содержат частицы технического углерода, встроенные в органические полимеры. Обычно углеродная сажа делает смесь проводящей. Когда протекает большой ток, выделяется тепло, которое расширяет органический полимер. Частицы сажи раздвигаются, и проводимость снижается до точки, при которой ток не течет. Электропроводность восстанавливается при понижении температуры . Таким образом, физическая замена предохранителя не требуется. Этот тип предохранителя также называется PTC, что означает положительный температурный коэффициент, поскольку сопротивление увеличивается с температурой.

Предохранитель PTC повсеместно используется в компьютерных источниках питания и зарядных устройствах для телефонов. Они здесь особенно удобны, так как замена затруднительна. По той же причине они используются в аэрокосмических устройствах.

PTC

легко идентифицируются по желто-оранжевому цвету и форме диска (а иногда и прямоугольной) в вариантах со сквозным отверстием.Предохранители SMD poly обычно бывают зеленого цвета с белыми отметками или черного цвета с золотыми отметками. PTC доступны практически во всех текущих рейтингах.

4. ПРЕДОХРАНИТЕЛИ ПОЛУПРОВОДНИКИ

Мощность, рассеиваемая полупроводником, увеличивается экспоненциально с течением тока, и поэтому полупроводники используются для сверхбыстрых предохранителей . Эти предохранители обычно используются для защиты полупроводниковых переключающих устройств, чувствительных даже к небольшим всплескам тока.

5.ПОДАВЛЕНИЕ ПЕРЕНАПРЯЖЕНИЯ

Иногда скачки напряжения также могут быть вредными для цепей, и часто используется устройство защиты от перенапряжения с предохранителем до для защиты как от скачков напряжения, так и тока.

NTC (отрицательный температурный коэффициент) устанавливаются параллельно источнику питания. При скачках напряжения питания предохранители NTC уменьшают сопротивление из-за более высокого тока и «поглощают» скачки.

Металлооксидные варисторы (MOV) представляют собой полупроводниковые устройства, которые двунаправленно поглощают скачки напряжения.Вы можете узнать больше о MOV и его работе, используя связанную статью.

ПРЕДОХРАНИТЕЛИ ПЕРЕМЕННОГО ТОКА

ВЫСОКОВОЛЬТНЫЕ ПРЕДОХРАНИТЕЛИ :

Эти предохранители используются в высоковольтных линиях электропередачи переменного тока, где напряжение может превышать несколько сотен киловольт.

Предохранители HRC (High Rupture Current) : Предохранители HRC представляют собой предохранители картриджного типа, состоящие из прозрачной оболочки из стеатита (силиката магния).Предохранитель заполнен кварцевым порошком (а в случае плавких предохранителей HRC - непроводящей жидкостью, такой как минеральное масло), который действует как средство гашения дуги.

Эти предохранители используются при очень высоких токах короткого замыкания.

Выталкивающие предохранители: Эти предохранители заполнены химическими веществами, такими как борная кислота, которые выделяют газы при нагревании. Эти газы гаснут дугу и выходят из концов предохранителя. Элемент предохранителя изготавливается из меди, олова или серебра.

ПРЕДОХРАНИТЕЛИ НИЗКОГО НАПРЯЖЕНИЯ:

Эти предохранители используются в распределительных сетях относительно низкого напряжения.

Патронные предохранители: Они очень похожи на патронные предохранители постоянного тока. Они состоят из прозрачной оболочки, окружающей элемент предохранителя. Они могут быть вставлены в розетку (тип лезвия) или ввинчены в приспособление (тип болта).

Выпадающие предохранители: Они содержат подпружиненное плечо рычага, которое убирается при возникновении неисправности, и его необходимо перемонтировать и вернуть на место для возобновления нормальной работы.Это своего рода выталкивающий предохранитель.

Многоразовые предохранители: Это простые многоразовые предохранители, используемые в домах и офисах. Они состоят из держателя и розетки. Когда предохранитель перегорает, держатель вынимается, подключается заново и снова вставляется в розетку, чтобы возобновить нормальную работу. Они несколько менее надежны, чем предохранители HRC.

Ударный предохранитель: Эти предохранители снабжены подпружиненным ударником, который может действовать как визуальный индикатор сгорания предохранителя, а также активировать другое коммутационное устройство.

Выключатель-предохранитель: Ручка с ручным управлением может подключать или отключать сильноточные предохранители.

Разбираемся с автоматическими предохранителями

Несмотря на свой небольшой размер, автоматический предохранитель является важным компонентом вашего автомобиля, защищая ценную и хрупкую электронику в случае внезапного скачка напряжения. Предохранители спроектированы так, чтобы плавиться при перегрузке по току - прерывание цепи до того, как она вызовет более серьезные повреждения, - но их, как правило, легко и недорого заменить.

Предохранитель
A состоит из корпуса, плавкого элемента и контактов, они различаются по размеру и конфигурации. Они бывают либо лезвиями, либо картриджами. Плавкие предохранители Предохранители ATO и ATC представляют собой плавкие автомобильные предохранители стандартного размера. Они взаимозаменяемы при одинаковом номинальном токе. Корпус может быть открытым или закрытым, но он не является герметичным или водонепроницаемым. Открытые полости помогают предотвратить конденсацию в автомобилях, если контур нагревается выше температуры окружающей среды.

Факты о предохранителях ATO / ATC:

  • Доступен с номинальной силой тока от 1А до 40А
  • Прозрачный корпус для легкой идентификации перегоревшего предохранителя
  • Используется в автомобилях, судах и низковольтных устройствах (максимум 30 В)
Мини-предохранители выглядят как предохранители ATO и ATC, но намного меньше по размеру. Это позволяет использовать больше предохранителей на том же пространстве. В более новых автомобилях эти предохранители защищают дополнительные цепи и бортовую электронику, не увеличивая при этом громоздкость.

Факты о мини-предохранителях

:

  • Доступен с номинальной силой тока от 2А до 30А
  • Прозрачный корпус для легкой идентификации перегоревшего предохранителя
  • Посеребренные клеммы для превосходной проводимости
Предохранители Maxi больше, чем предохранители ATO / ATC, и обеспечивают защиту автомобильных цепей с высоким током. Это плавкие предохранители, предназначенные для замены плавких вставок или плавких проводов. Плавкая вставка полностью закрыта для защиты от влаги и других агрессивных или повреждающих элементов.

Факты о предохранителях

Maxi:

  • Доступны с номинальной силой тока до 80 А
  • Прозрачный корпус для легкой идентификации перегоревшего предохранителя
  • Номинальное значение прерывания: 1000 А при 58 пост. Тока
Лопастные предохранители имеют цветовую маркировку в соответствии с номинальной силой тока:
Номинальная сила тока Цвет
1A Черный
2A серый
3A фиолетовый
4A розовый
5A Тан
7.5А коричневый
10A Красный
15A Синий
20A желтый
25A Прозрачный (серый для предохранителей Maxi)
30A зеленый
35A Сине-зеленый (коричневый для предохранителей Maxi)
40A Оранжевый
50A Красный
60A Синий
70A Янтарный / Тан
80A прозрачный
100A фиолетовый
120A фиолетовый

Предохранители картриджного типа Предохранитель JCase представляет собой предохранитель картриджного типа в утопленной клемме «мама».Предохранитель JCase Low Profile имеет более низкий профиль и более короткие клеммы с штыревыми контактами, но работает так же, как и стандартный JCase.

Факты о предохранителях JCase:

  • Доступны следующие номиналы силы тока: 20A, 25A, 30A, 40A, 50A и 60A
  • Номинальное напряжение 58 В постоянного тока
  • Номинальное значение прерывания: 1000 А при 58 пост. Тока
  • Диапазон рабочих температур: от -40 ° F до 257 ° F
  • Отличается низким падением напряжения и увеличенной выдержкой времени для защиты от высоких пусковых токов.
  • Используется для автомобилей и судов
Предохранители PAL Auto Link представляют собой прямоугольные патронные предохранители, распространенные во многих японских и отечественных автомобилях.Они разработаны, чтобы выдерживать более высокие температуры в течение более длительных периодов времени и предназначены для цепей с более высокой силой тока, таких как генераторы и стартеры. Патроны могут быть мужскими или женскими; предохранители с штыревой клеммой имеют изогнутые или прямые контакты, которые можно закрепить болтами.

Факты о предохранителях PAL Auto Link:

  • Доступен с номинальной силой тока от 20A, 30A, 40A, 50A, 60A, 70A, 80A, 100A, 120A
  • Прозрачный верх для быстрой идентификации перегоревших предохранителей
  • Номинальное напряжение 32 В постоянного тока
Предохранители FMM представляют собой небольшие патронные предохранители с внутренней резьбой Maxi, которые экономят место в блоках предохранителей автомобиля.Они предлагают защиту для сильноточных цепей.

Сведения о предохранителях FMM:

  • Доступны следующие номиналы силы тока: 15A, 20A, 25A, 30A, 40A
  • Номинальное напряжение 32 В постоянного тока
Предохранители картриджного типа бывают следующих цветов, чтобы обозначить их номинальную силу тока:
Номинальная сила тока Цвет
15A серый
20A Синий
25A Белый
30A розовый
40A зеленый
50A Красный
60A желтый
70A желтый
80A Черный
100A Синий
120A серый

Предохранители Blo-N-Glo Другой вариант - предохранитель Blo-N-Glo, который имеет встроенную подсветку, которая загорается при срабатывании предохранителя, что позволяет сэкономить время на снятие и проверку каждого предохранителя для поиска проблемы.

Blo-N-Glo Факты о предохранителях:

  • Доступен в стилях ATO, ATM, Maxi и JCase
  • Используется для автомобильных и низковольтных систем (максимум 30 вольт)
Чтобы в вашем магазине всегда были нужные вам предохранители,

Знакомство с различными типами автомобильных предохранителей

Точно так же, как электрические устройства зависят от предохранителей для их безопасности, электрические компоненты транспортного средства делают то же самое. Автомобильные предохранители бывают разных типов, и их использование зависит от конкретного применения, напряжения и тока электрической цепи.

Важно знать различные типы предохранителей, используемых в автомобильных электрических компонентах, и их возможности. А также знать, где они находятся в транспортном средстве, о чем все будет рассказано в этой статье. Сегодня вы познакомитесь с определением, работой, классификациями, компонентами, типами и идентификацией автомобильных предохранителей.

Подробнее: Все, что вам нужно знать о шкиве и ремне

Что такое предохранитель?

В общих чертах предохранитель - это предохранительное электрическое устройство, которое используется для защиты электрической цепи от перегрузки по току.Он устанавливается в различные электрические цепи, так как перегрузки по току возникают в неожиданное время. Система работает как автоматический выключатель или стабилизатор, который также защищает устройства от повреждений. Однако в этой ситуации используется тонкая полоска или прядь.

Прочтите статью об электрических предохранителях полностью!

В автомобиле предохранители выполняют ту же функцию. Их можно установить в блоки предохранителей, встроенные держатели предохранителей или зажимы предохранителей. Хотя некоторые автомобильные предохранители иногда используются не в автомобильной электротехнике.

Компоненты автомобильных предохранителей содержат тонкую полоску или жилу металла. Но поскольку доступно много типов с разной производительностью, их материал может быть совершенно разным.

Кроме того, автомобильные предохранители широко используются в автомобилях, грузовиках, автобусах и вездеходах. Цель состоит в том, чтобы защитить кабели, провода и электрические компоненты автомобиля, которые питают важные электрические части, такие как фонари, обогреватели, кондиционер, радио, электрические стеклоподъемники и многие другие.

Как упоминалось ранее, важно знать, что типы предохранителей, используемых в автомобилях, различаются в зависимости от производителя и модели автомобиля. Даже несмотря на то, что плавкие предохранители, которые также называются лопаточными предохранителями, являются распространенным типом.

Подробнее: что такое автомобильное шасси и его значение?

Классификации и типы автомобильных предохранителей

Автомобильные предохранители можно разделить на четыре категории:

· Ножевые предохранители

· Стеклянная трубка или типы Bosch

· Ограничитель предохранителя

· Плавкие вставки

Ножевые предохранители:

Предохранители типа

используются на автомобилях более старых версий, выпущенных после 1986 года.Их легко узнать по пластиковому корпусу и двум металлическим штырям. Несмотря на то, что во всех автомобилях с бензиновым двигателем используются плавкие предохранители, они бывают шести разных размеров с номинальным током от 1 до 100 ампер.

Подробнее: Знакомство с различными типами реле

Предохранители Bosch

Предохранители Bosch часто встречаются в старых европейских автомобилях. Типы предохранителей можно определить по коническим концам и физическим размерам 6x25 мм.Предохранители Bosch также известны как предохранители 6AC, GBC или Torpedo. Хотя номинал в амперах обозначается цветом предохранителя.

Предохранители со стеклянной трубкой

Типы предохранителей со стеклянной трубкой обычно имеют диаметр дюйма, но различаются по длине и разработаны с суффиксом AG для автомобильного стекла, например предохранители 1AG, 3AG, 7AG, 8AG, SFE и т. Д., Стеклянные предохранители обычно доступны с номинальными характеристиками. от 1А до 30А. Помимо транспортных средств, этот предохранитель хорошо используется в некоторых других электрических устройствах.

Lucas Предохранители

Предохранители типа

Lucas используются преимущественно в старых автомобилях. Доступны предохранители как со стеклянной, так и с керамической трубкой. Керамический тип легко узнать по каноническим концам, длина его составляет 1 или 1,25 дюйма.

Предохранитель со стеклянной трубкой Lucas имеет другой диаметр по сравнению с американским предохранителем со стеклянной трубкой. Но часто конструкция держателей предохранителей Lucas не соответствует их американским аналогам со стеклянными трубками.

Подробнее: Что нужно знать о реле

Посмотрите видео ниже, чтобы узнать больше об автомобильных предохранителях:

Схема предохранителей

Приведенная ниже диаграмма даст вам больше информации о различных типах автомобильных предохранителей:

Как уже упоминалось ранее, в автомобилях больше всего используются плоские предохранители.Они бывают шести разновидностей, включая: Micro2, Micro3, LP-mini (низкопрофильный мини), Mini, Regular (ATO) и Maxi.

Патронные предохранители обеспечивают увеличенную выдержку времени и низкое падение напряжения, что позволяет защитить сильноточные цепи. Он также справляется с пусковыми токами.

Предохранители

PAL предназначены для крепления на прямых ножках или на болтах.

Автоматические выключатели

- это устройство, которое можно сбросить вручную или автоматически для возобновления нормальной работы.Он не работает как предохранитель, который необходимо заменять после срабатывания.

Сильноточные предохранители

используются для защиты сильноточной проводки.

Подробнее: Все, что вам нужно знать о цепном приводе

Достоинства и недостатки автомобильных предохранителей

Преимущества:

Ниже приведены преимущества автомобильных предохранителей:

· Прекращена перегрузка или большой ток.

· Отсутствие предохранителя вызывает электрические неисправности, которые могут возникнуть в проводке или вызвать ожог электрических компонентов автомобиля.

· Опасность поражения электрическим током снижена, поскольку горение электроники может привести к неконтролируемому возгоранию.

· Безопасная стоимость ремонта в автомобиле.

· Сам предохранитель дешев и легко заменяется.

· Большинство типов предохранителей недорогие.

· Дополнительного ухода или обслуживания не требуется.

· Они портативны и легко перемещаются.

Подробнее: Металлы разные и их классификации

Недостатки:

Несмотря на преимущества предохранителей, все же существуют некоторые ограничения.Ниже приведены недостатки предохранителей в их различных применениях:

· Время-текущая функция не будет каждый раз синхронизироваться по времени с функцией защитного элемента.

· Характеристики реверсивного время-токового устройства позволяют использовать устройство для защиты от перегрузки.

· Найти предохранитель в автомобиле может быть сложно.

· После эксплуатации его необходимо заменить.

· Предохранители служат для разных целей; их нельзя использовать взаимозаменять, иначе выполняется другая операция.

Подробнее: Все, что вам нужно знать о кулачке и фолловере

Заключение

Предохранители

- отличные электрические компоненты в транспортных средствах, поскольку они служат той же цели, что и неавтомобильные типы. Их функция - защита электрических компонентов транспортных средств и электроприборов. Поскольку существуют разные типы предохранителей, их функции и возможности также различаются. И это все для этой статьи, мы объяснили значение, функцию, работу и типы автомобильных предохранителей.Мы также раскрыли преимущества и недостатки этих предохранителей для наших автомобилей.

Я надеюсь, что вы многое узнали из этого поста, если да, пожалуйста, поделитесь им с другими студентами технических специальностей. Спасибо за прочтение! Увидимся в следующий раз.

Автомобильные предохранители | Электрические предохранители

Электрические предохранители - это предохранители, предназначенные для защиты электрических цепей и подключенных компонентов от повреждений, вызванных перегрузкой по току. Предохранители используются почти во всех типах транспортных средств или оборудования, имеющего электрическую систему, например, в автомобилях, гидроциклах и промышленном оборудовании.Предохранители

- это жертвенные компоненты: после того, как они выполнили свое предназначение (защита цепи), их необходимо заменить. Ключевым компонентом электрических предохранителей является тонкая полоска металла (или металлическая проволока), которая плавится или выгорает, когда уровень тока превышает тот, на который предохранитель рассчитан. Оборванная полоса или провод останавливает ток, тем самым защищая цепь и подключенные устройства. Они по своей конструкции являются «слабым звеном» в любой электрической цепи.


Запросите ценовое предложение на необходимые электрические предохранители или свяжитесь с нами, чтобы узнать больше.См. Списки отдельных продуктов для получения дополнительной информации и технических характеристик.

Автомобильные предохранители

Автомобильные предохранители - это особая разновидность электрических предохранителей, которые используются для защиты электрооборудования и проводки в легковых, грузовых и подобных транспортных средствах. А поскольку их цель - защитить электрическую систему и весь автомобиль, здесь не место для использования дешевых подделок универсальных брендов. Maney WIre имеет только высококачественные предохранители, чтобы обеспечить надлежащую защиту вашего продукта.Автомобильные предохранители легко узнать по их лопастной форме (отсюда и общее прозвище «лопастные предохранители»). Большинство из них рассчитано максимум на 32 В постоянного тока, хотя также широко используются автомобильные предохранители на 42 В постоянного тока. Автомобильные предохранители имеют цветовую маркировку в зависимости от номинального тока для быстрого и легкого визуального распознавания и для обеспечения замены перегоревших предохранителей на замену с надлежащим номиналом. Лепестковые предохранители могут иногда использоваться не в автомобильной промышленности.

Предохранители для всех областей применения

Maney Wire & Cable, Inc.предлагает широкий выбор электрических предохранителей для всех областей применения. От стеклянных предохранителей до предохранителей с лезвиями, от быстродействующих до медленно срабатывающих - у нас есть все. Наш инвентарь включает:

Лопастные предохранители ATC / ATO

Эти плавкие предохранители используются в большинстве современных автомобилей - от компактных гибридов до полуприцепов с дизельным двигателем - и являются наиболее распространенным или «стандартным» типом автомобильных предохранителей. Плавкие предохранители ATO и лезвия ATC являются альтернативными версиями (по существу) одного и того же устройства и, как правило, могут использоваться взаимозаменяемо при одинаковых номинальных значениях силы тока.Maney Wire & Cable предлагает плавкие предохранители ATO / ATC номиналом от 2 до 40 ампер для всех автомобильных приложений.

Мини-лезвийные предохранители ATM

Как следует из названия, мини-плавкие предохранители представляют собой уменьшенные версии стандартных плавких предохранителей ATC / ATO. Однако они доступны почти с таким же номинальным током, что дает им исключительную универсальность для использования в качестве автомобильных или морских предохранителей. Мы предлагаем мини-плавкие предохранители для банкоматов с номинальной силой тока от 2 до 30.

Предохранители Maxi

На противоположном конце спектра мини-предохранителей, макси-предохранители больше стандартных плоских предохранителей.Используемые в тяжелых условиях эксплуатации, они доступны с более высокими значениями силы тока, чем другие типы плавких предохранителей. В нашем ассортименте предохранителей макси есть модели с номинальным током до 80 ампер.

Стеклянные предохранители AGC и стеклянные предохранители AGU

Обозначение «AG» для предохранителей первоначально означало «полностью стеклянное». В автомобильной промышленности префикс «AG» по-прежнему используется для обозначения стеклянных предохранителей (а не лезвийных предохранителей). Как и лезвийные предохранители, стеклянные предохранители доступны с различными номиналами тока. Maney Wire & Cable предлагает как стеклянные предохранители AGC, так и стеклянные предохранители AGU, с номинальным током от 1 до 80, доступным для удовлетворения потребностей вашей электрической системы.

Предохранители Hi-Amp AMG

Предохранители Hi-amp предназначены для защиты кабелей аккумуляторной батареи и генератора от сверхвысоких токов. Благодаря простой в использовании конструкции с болтовым креплением предохранители Hi-amp идеально подходят для приложений с высокой вибрацией и могут быть установлены на блоки предохранителей. У нас есть предохранители AMG класса Hi-amp, рассчитанные на 250 ампер.

FMX J-Case Предохранители картриджного типа

Предохранители в J-образном корпусе являются эффективной заменой плавких вставок. Предохранители FMX J-case являются отраслевым стандартом для предохранителей с гнездовой вставкой и обеспечивают увеличенное время задержки наряду с надежной защитой от падения напряжения.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
