Коробка распределительная: описание, типы и виды распределительных (распаячных) коробок



Вступление

Коробки распределительные используются в любой электропроводке, на улице или в помещении. Исключения составляют затратные схемы электропроводки по типу «звезда», в которых к каждому потребителю, идет отдельный кабель питания от электрического щита.

Коробка распределительная это

Коробка распределительная это изделие, тип монтажной коробки, используемое в трассировке (прокладке) электропроводки, для осуществления, последующей защиты и легкого доступа к узловым соединениям и ответвлениям электропроводки. Второе название распределительных коробок, коробки распаячные, то есть, для устройства электрических распаек и соединений.

Наглядным примером использования распределительной коробки, может служить такая схема.

soedinenie provodov v korobke

В ней видим, в каждой комнате, устанавливается распределительная коробка, к которой подводится питание от щита, а от неё осуществляется разводка проводки по комнате.

Назначение распаячной коробки в защите «слабых» мест проводки, а именно, паек и соединений проводов, от внешних воздействий и обратная защита помещений от возможных возгораний мест соединений.

Типы распределительных коробок

Распределительные коробки делятся по следующим характеристикам:

  • По материалу, из которого они изготовлены: металлические распределительные коробки и коробки из не проводящих материалов (полистирол, полипропилен, ПВХ).
  • По форме, круглые, квадратные, прямоугольные.
  • По степени защиты корпуса IP (не защищенные, защищенные, герметичные).
  • По способу ввода в коробку кабеля (для труб, для гофры, для кабеля). С гладкими стенками без отверстий, с перфорированными отверстиями, с конусными сальниками для герметизации.
  • По способу закрывания. С крышками контактной установки, с крышками крепящимися винтом (шурупом).
  • По типу монтажа. Коробки для скрытой проводки (замониличивания), для открытой проводки, а также коробки для монтажа в гипсокартон.

Хочу заметить, что в терминологии коробок электропроводки есть некоторая мешанина. Распаячную коробку часто путают с подрозетником, подрозетник используют для распаек и т.д. Поясню на примерах.

Номенклатуры коробок распределительных

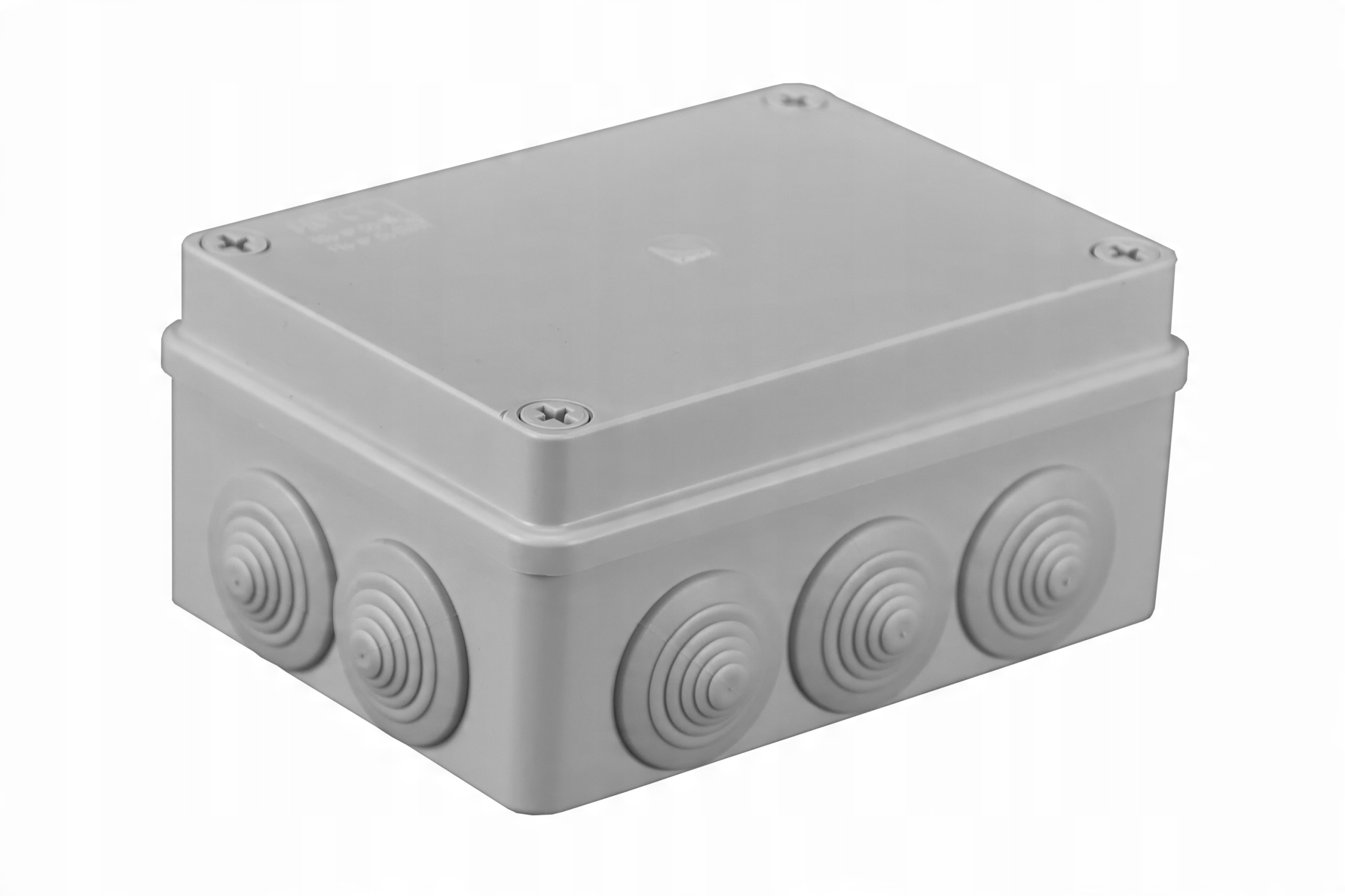

Коробка распределительная распаячнная. Используется для ответвлений и разводки электропроводки в помещениях. Например, для установки выключателя освещения.

korobi raspredelitelnye naruzhnaja

korobi raspredelitelnye skrytoj provodki

Клеммная распределительная коробка. Внутри коробки есть клеммная колодка для узловых соединений проводки.

korobi raspredelitelnye

Установочная распределительная коробка, правильно называть подрозетник или монтажная коробка для установки. Подрозетники используют для скрытой установки розеток, выключателей, диммеров.

podrozetnik

©Elesant.ru

Статьи по теме





Что такое распределительная коробка и как её установить

Vidy raspredelitelnykh korobok i ikh ustanovkaВсем привет, рад Вас видеть на сайте электрика. В сегодняшней статье я расскажу, что такое распределительная коробка, а так же рассмотрим основные их виды и способы установки.

Распределительная коробка – это изделие или проще сказать специальная ёмкость с крышкой, которая применяется при монтаже электрических сетей и электропроводки в быту, и на предприятиях. Основное назначение её – это соединение и разводка проводов и кабелей.

Распределительные коробки так же можно называть — разветвляющими.

Назначение коробок в электропроводке:

— Служит для равномерного распределения электрической энергии от источника к потребителям (это образно сказано).

— Предоставляет возможность обслуживать и ремонтировать места соединения и разветвления проводников.

— В случаи необходимости с коробки можно добавить ещё одну точку питания. К, примеру, установить дополнительную розетку или блок розеток.

Разновидность распредкоробок

По типу установки коробки бывают:

— Для наружной установки, применяются при монтаже открытой электропроводки.

— для внутренней установки, применяются при монтаже скрытой электропроводки.

В последнее время наружные начали оснащать дополнительными клеммными колодками, которые в разы облегчают соединение проводов.

Распредкоробки изготовляют из различных материалов: пластик, карболит, метал и так далее.

Металлические в основном применяют в помещениях с повышенной пожароопасностью или в не помещений, так как они герметичны и меньше поддаются влиянию окружающей среды.

raznovidnost raspredelitelnykh korobok

Пластиковые желательно использовать только внутри помещений. К их преимуществам можно отнести привлекательный внешний вид и не высокую цену.

Так же коробки выпускают различной формы: круглые, квадратные, прямоугольные и так далее. Всё зависит от того сколько к ней будет подходить проводов и куда она будет устанавливаться.

Забегая немного наперёд, сразу скажу, что круглую легче устанавливать, так как её не нужно выставлять по уровню. Но зато квадратные красивей смотрятся.

Размеры коробок тоже бывают разные. Подбирая распредкоробку по величине необходимо отталкиваться от того, какого сечения кабель в ней будет соединяться.

Способы монтажа распределительных коробок.

Как я уже писал выше, коробки монтируются скрытым и открытым способами. Давайте их рассмотрим.

Открытый способ.

Этот способ немного проще, и не требует много времени. Весь процесс монтажа, я разделил на действия, чтобы вам было проще запомнить.

— Как всегда начинаем с отключения электроэнергии и проверки её отсутствия. Для этого используем указатель напряжения или индикаторную отвёртку.

— Отмечаем карандашом место, куда будем крепить.

— После этого сверлим отверстия и при помощи дюбелей и саморезов прикручиваем коробку к стене.

— Для того, чтобы завести кабель нам нужно надрезать резиновые уплотнения. Обращаю ваше внимание на то, что диаметр отверстий на уплотнителе должен быть немного меньше, чем толщина кабеля.

В таком случае кабель будет плотно обжат и в коробку не попадёт пыль и влага.

ustanovka naruzhnoy raspredelitelnye korobki instruktsiya



— Соединяем провода в зависимости от того зачем всё это делается.

— Ещё раз убеждаемся в правильности соединения проводов, и если нужно изолируем места соединения изолентой.

— Аккуратно укладываем провода и закрываем крышку.

Вот и весь процесс монтажа внешней распределительной коробки.

Скрытый монтаж.

Этот способ немного трудней и на него уходит больше времени.

— Распредкоробка должна устанавливаться на высоте 10-20 сантиметров от потолка.

— С самого начала делаем углубление, или так сказать штробу, в стене для посадки туда нашего изделия. Лучше всего для этого подойдёт перфоратор или мощная дрель со специальной коронкой.

Диаметр углубления должен быть немного больше, чем размер самой коробки, чтобы она туда хорошо входила. Но слишком большую штробу тоже не следует делать, так как потом придётся много накладывать раствора и будет не совсем удобно её выравнивать.

montazh skrytoy korobki

— Далее разводим гипсовый раствор или алебастр. Смачиваем посадочное место водой и накладывает в него раствор.

— Вставляем коробку так, чтобы она была заподлицо со стеной. Ждём немного, пока начнёт схватываться раствор, и потом шпателем убираем его излишки.

— Заводим провода и делаем необходимые соединения.

— Укладываем все жилы и закрываем крышку.

Вот и весь процесс монтажа скрытой распределительной коробки. Потом место установки можно замазать тонким слоем штукатурки или заклеить обоями.

В завершении статьи ещё хочу дать один совет: все провода в коробках желательно подписывать маркером на внешней изоляции. Или делать записи на бумаге, и эти записи вкладывать внутрь коробок.

Это делается на тот случай, если вдруг у вас будут какие-то поломки в проводке, то по записям можно сразу определиться, что это за провода и куда они идут.

Для закрепления материала смотрите видео урок о том, как монтировать скрытые распределительные коробки.


На этом у меня всё. Жмите на кнопки социальных сетей и вступайте в группу. В следующей статье напишу о том, как соединять провода в коробках. Свои вопросы и пожелания пишите в комментариях. Пока.

С уважением Семак Александр!

Читайте также статьи:

Распределительные коробки. Виды и особенности установки

В правильном построении электрической проводки важную роль играют распределительные коробки. С помощью таких коробок осуществляется разводка линий питания электроэнергией по разным помещениям.

Изделие предназначено для обеспечения надежной изоляции соединительных узлов электропроводки с основным кабелем питания. Распределительные коробки конструктивно выполнены в виде пластикового корпуса со специальными отверстиями по бокам для прохода проводов, имеют закрывающуюся крышку.

Классификация
распределительные коробки классифицируют по методу установки:
  • Для скрытой линии проводов. Коробка применяется в пустотах, проемах для организации места соединений проводов. Провода прокладываются в особых каналах, скрыты под штукатуркой, снаружи не видны. После установки и соединения проводов крышку закрывают и замазывают штукатуркой или шпаклевкой.

  • Для наружного применения. Коробка закрепляется снаружи на поверхности стены. Там же располагают и кабель каналы для установки электропроводки. Этот вариант имеет место в офисной линии проводов, а также коммерческих организаций и промышленных предприятий. В частном строительстве наружная линия питания чаще предназначена для технических подсобных помещений. Наружный способ прокладки проводов удобен, так как можно быстро найти необходимое место, где соединены провода. Это является оптимальным решением для мест со значительным количеством потребителей энергии.

Данная классификация определяет только небольшую часть признаков распредкоробок, но является основной для широкого круга потребителей. Кроме этого вида классов, имеется разделение по назначению и степени безопасности распредкоробок. Этот способ деления актуален в помещениях спецназначения, дает максимальную возможность выбора изделий для создания безопасности, защитить электрооборудование от различных воздействий внутри зданий и помещений.

Классификация по виду защиты, особенностям и назначению:
  • Распределительные коробки с обычной защитой. Применяются в производственных и жилых помещениях, служат для бытового применения, оснащены крышкой без уплотняющей прокладки, отверстия вывода проводов выполнены с уплотнением из резины.
  • Пылезащитный вид. Служит для монтажа в пылесодержащих помещениях. Предохраняет соединение проводов от пагубного воздействия пыли, и как следствие, на функционирование системы обеспечения электроэнергией.
  • Влагозащищенные коробки. Обеспечивают защиту соединений проводов от влаги и воды, с помощью резиновой прокладки на крышке, в помещениях с повышенной влажностью воздуха.
  • Огнестойкого исполнения. Их использование актуально в помещениях с проведением взрывоопасных и огневых (сварочных) работ, с легко воспламеняемыми газами, жидкостями и веществами, с высокими требованиями безопасности. В огнестойких коробках провода монтируются с помощью специальных креплений, удерживаются специальными зажимами.
Конструктивные особенности

Коробки создают хорошую изоляцию для соединений электропроводки и от негативного действия внешних факторов, при этом имеют компактный корпус.

Многие распредкоробки состоят из пластмассового корпуса в виде прямоугольника или круга, разных типоразмеров, с отверстиями специального назначения для входа проводов внутрь коробки.

Распределительные коробки наружного исполнения выполнены с различными вариантами крепления их на поверхности стены, либо на других поверхностях с:
  • Наружными установочными отверстиями.
  • Внутренними крепежными отверстиями.
  • Фиксацией на тросу. Имеют крепежные элементы фиксации на тросу.

Коробки для внутренней установки отличаются от наружных вариантов. Они устанавливаются внутри полых конструкций из гипсокартона, либо внутри стены. Крепление распредкоробок в стенах из бетона, кирпича или пенобетона производится шпаклевкой, раствором. Для надежности крепления на наружной стороне коробки выполнены удерживающие борозды.

Установка в гипсокартонных перегородках выполняется винтами в монтажные отверстия на дне коробки, либо специальными зажимами и элементами с распором конструкции.

Крышка, закрывающая корпус, фиксируется винтами или на защелках. Коробки внутреннего варианта имеют защелкивающуюся крышку, а наружный вариант выполнен с креплением крышки на винтах. Некоторые виды распредкоробок оснащены элементами для использования заземления, оснащены внутренней металлической планкой с крепежными винтами, отверстиями подключения кабеля и заземления.

Свойства и размеры

Для монтажа элелектропроводки необходимо выбирать распредкоробку, которая бы удачно подходила для установки в определенном вами месте. Ее характеристика должна соответствовать требованиям и техусловиям.

Чаще всего к распределительным коробкам предъявляются следующие требования:
  • Материал изготовления.
  • Габаритные размеры, и размеры внутренней части.

Типоразмеры основных вариантов распредкоробок и пластмассы имеют много особенностей из-за технических условий изготовителя. Большинство вариантов типоразмеров круглой формы из пластмассы для наружного и внутреннего монтажа имеют:

  • Диаметр 65 мм, глубина 40 мм, с классом защищенности IР55.
  • 70 мм, глубиной – 50 мм.
  • 80 мм, глубиной – 50 мм.

Такие детали оснащены четырьмя вводами для кабеля с заглушками из резины, уплотняющие вхождение кабеля. Крышка крепится за счет плотного облегания наружного диаметра коробки.

Пластмассовые коробки для проводов в виде прямоугольного корпуса выполняют со степенью защиты IР55, размеры сторон прямоугольника выполнены в интервале от 43 до 380 мм, с глубиной коробки от 35 до 120 мм.

Пластмассовые распределительные коробки
Чаще всего для выпуска изделий такого вида, как распредкоробки, применяется пластик различного вида. Пластмасса имеет свои достоинства при изготовлении распредкоробок:
  • Не проводит электрический ток.
  • Невысокая стоимость.
  • Простота технологического решения изготовления разных форм и размеров.
  • Несложная возможность комплектования коробок вспомогательными элементами из резиновых прокладок, установочных планок, легкая установка крепежных винтов.
  • Длительный срок службы коробки, обусловлен свойством пластмассы (стойкость к естественному разрушению).
Металлические распределительные коробки

При прокладке электропроводов на складах, мастерских и других помещениях, требующих не только хорошей фиксации проводов, но и защиту от негативных производственных факторов, появляется нужда в монтаже распредкоробок с повышенными свойствами в эксплуатации.

В этом случае оптимальным решением по выбору материала коробки становится металл. Коробки из металла изготавливаются чаще всего способом штамповки из листа стали, с дальнейшей грунтовкой и покраской. Крепление крышки создается применением винтового соединения. Конструкцию корпуса коробки делают герметичной при помощи уплотняющих резиновых прокладок в местах ввода электрокабеля, и прокладки из резины для крышки.

Установка распредкоробки

Распределительные коробки необходимы в местах, где разделяется центральный электрический кабель на отводящие линии потребителей. Согласно проекта устанавливаются определенные места (разветвления) монтажа распредкоробок при прокладке электропроводки. Чаще определяются места возле косяков в углу, или на расстоянии 30 см от потолка.

Порядок установки коробок для соединений проводов
  • В точке входа центрального кабеля в помещение монтируется распредкоробка, фиксируется на подготовленном месте.
  • Провода отводов питания для потребителей различного назначения заводятся в корпус коробки на 5-7 см.
  • Внутри корпуса коробки производится маркировка проводов.
  • В случае необходимости делается чертеж схемы электропроводки на плане помещения, с указанием номеров проводов и особенностей прокладки.
  • Производится скрутка проводов.
  • Скрутки проводов чаще всего изолируют пластмассовыми колпачками (СИЗ) или WAGO.
  • Скрутки помещаются внутрь корпуса коробки так, чтобы крышка могла закрыться.
  • Закрывается крышка на корпусе.
  • Производятся облицовочные работы стены, тем самым закрепляются распредкоробки шпаклевочным раствором или штукатуркой.
Особенности соединения проводов

Установка соединений сети электропроводки в окончательную схему системы электроснабжения выполняется по подготовленной схеме. Нагрузка и толщина проводов рассчитываются в период проектирования.

Соединение проводов имеет свои особенности, поэтому нужно соблюдать некоторые правила:
  • Концы провода очищают от изоляции на 2 см.
  • Если кабели электропроводки оснащены двойной изоляцией провода, то наружный слой очищается на расстоянии 5 см.
  • Соединение проводов выполняется по цветовому соответствию. Это намного облегчает трудоемкость монтажа проводки.
  • С использованием плоскогубцев или другого инструмента для электрического монтажа проводки производят обжимку каждой скрутки — (СИЗ) или WAGO.
  • В комплекте коробки могут поставляться специальные монтажные или клеммные колодки. При их наличии установка соединений проводов делается с применением таких элементов с винтовыми зажимами, не забывая о соответствии цветов проводов.
  • После проведения , и окончания работы соединения сверяются со схемой электросети, узлы соединений укладываются в корпус коробки, закрывают крышку.
Похожие темы:

Виды распределительных коробок


Распределительные коробки – это специальные электромонтажные изделия, которые используются в прокладке электрических проводов и выполняют роль коммутатора. Данные устройства разводят кабель к нескольким точкам электричества, которыми являются различные электроприборы (светотехника, бытовая техника и др.). Правильный подход к использованию распределительных коробок значительно уменьшает финансовые вложения в монтаж электрической проводки.

Принцип классификации распределительных коробок

Распределительные коробки бывают нескольких типов, которые отличаются между собой способом монтажа.


Существуют следующие типы данных изделий: открытые и закрытые. Первый тип устанавливается на стенах и потолке так, что корпус коробки просто прикладывается и закрепляется. Применяется в открытой электрической проводке. Второй тип монтируется вглубь стены или потолка в заранее подготовленное углубление, которое соответствует размеру коробки.

Материал изготовления распределительных коробок

Изготовление коробок происходит лишь из тех материалов, что способны создать надежную защиту от внешних механических воздействий на протяжении всей эксплуатации. Таким материалом является пластмасса или металл.  В роли металла выступает луженая сталь с антикоррозийным покрытием (краска или грунт) или же сплав из алюминия.

Распределительная коробка имеет плотно закручивающуюся крышку, которая оснащена прокладками для изоляции. Вводы изделия герметичны и отличаются высокой степенью защиты от пыли и газов. Прочный металлический корпус дает возможность обесточить электропроводку во время пожара, поскольку довольно долгое время обеспечивает хорошую защиту от огня.

Коробки из современного пластика также гарантируют достойную защиту. Например, такой материал, как литой фторопласт, а также полипропилен, устойчивы к влиянию активных химических веществ. Отличительной особенностью неметаллических распределительных коробок является возможность нахождения в среде высокой влажности в течение долгого времени. Металлические коробки не отличаются такими характеристиками, ведь подвержены коррозии. Относительно прочности пластик, безусловно, уступает металлу. Хотя, для бытового применения это не столь важная характеристика.


Конструктивные особенности распределительных коробок

Внутри конструкции находятся специальные элементы крепления для кабельно-проводниковой продукции: клеммные колодки, зажимы. При помощи последнего крепежа фиксируются толстые вводные кабели, а тонкие провода - клеммной колодкой с помощью винтов (фиксаторов).

В случае, когда клеммные колодки отсутствуют, провода соединяются в коробке при помощи «скрутки». То есть, конца проводов плотно скручиваются между собой и в обязательном порядке изолируются либо колпачками, либо лентой (изолентой). После этого, места скрутки подвергаются свариванию или обжиму. Клеммы, безусловно, отличаются большим удобством в использовании, поскольку с их помощью возможно соединение проводов различного сечения. Но существует и недостаток у клеммных соединений, который заключается в ослабевании болтов во времени, вследствие чего нарушаются контакты, происходит сильный нагрев и обгорание проводов.

Стоит отметить, что соединение проводов из разных металлов методом скрутки запрещено, поскольку наступает быстрое разрушение из-за протекающих электрических и химических процессов. Проще говоря, процесс окисления ускоряется и растет сопротивление, что приводит к нарушению в работе сети.

От электроэрозионного воздействия защищены колодки с клеммами из латуни, что говорит о возможности соединения проводов из алюминия и меди без последствий. Сегодня в строительстве редко применяются провода из алюминия, следовательно, колодки оснащены проводниками из меди.

Колодки изготавливаются из различных пластикатов или же из карбамида. Фиксация проводов осуществляется медными или латунными подпружиненными контактами с закругленными зажимами.  Вводы коробки для кабелей и проводов оснащены сальниками и уплотнителями-кольцами из резины, которые предотвращают попадание пыли и влаги в корпус.


Габариты распределительных коробок

Размеры данных изделий рассчитываются на основе числа вводов с учетом степени защиты и назначения. Распределительная коробка для квартиры наружного типа имеет диаметр в размере от 10 см, такие же размеры и по сторонам. Коробка для электрической проводки скрытого монтажа, по сути, не отличается от вышеописанного типа за исключением того, что монтажные отверстия находятся внутри конструкции.

Процесс монтажа распределительных коробок

Перед монтажом скрытой электропроводки в стенах подготавливаются специальные углубления для электроустановочных изделий. Данное углубление должно соответствовать по размеру изделию. Делается оно с помощью перфоратора с использованием различных насадок. Фиксация коробки в отверстии осуществляется при помощи раствора из алебастра или же с использованием дюбелей. Электромонтажная схема – это основа, по которой происходит подсоединение электрической проводки внутри коробки. Провода должны заводиться в коробку так, чтобы оставался запас равный 10-15 см. Изоляция с концов проводов должна быть снята, и только после этого провода вводятся в клемму. При отсутствии колодок провода соединяются скруткой и изолируются (изолента, колпачки из пластика). Нередко провода прокладываются через трубы (металлические или пластиковые), которые по диаметру подходят для отверстий в коробках.

Приобрести распределительные коробки вы можете в специализированных электротехнических магазинах.

Торговая сеть "Планета Электрика" имеет в своем ассортименте огромное количество различных электроустановочных изделий, изделий для монтажа электропроводки и иных монтажных материалов, в число которых входят распределительные коробки. В торгово-выставочных залах "Планета Электрика" Вы можете найти данные изделия таких известных надежных брендов, как ABB, EATON, IEKLegrand, Schneider Electric, TDM Electric, DKC и др.

Распределительные коробки: конструкция и виды

Распределительные коробки выполняют функцию “коммутатора”. В этом устройстве провода от одного кабеля будут расходиться по “электрическим точкам”. При использовании таких коробок можно сэкономить затраты на прокладку электропроводки.

Распределительные коробки для дома

В этой статье вы узнаете, как подключить распределительную коробку. Мы детально рассмотрели все особенности этого устройства.

Зачем нужны

Перед приобретением, вам сначала нужно разобраться зачем нужны распределительные коробки. Установочные коробки для розеток обеспечивают надежную безопасность. С их помощью вы легко сможете добраться до места соединения проводов. Если кабель не поврежден, тогда проблема может таиться в его спайке. Поэтому при неисправности вы можете просто открыть коробку для розеток и проверить надежность всех соединений. Во многих случаях именно отсутствие соединения становится причиной неисправности провода.

Распределительная коробка для взрывоопасных помещений

Нормы пожарной безопасности также обязывают использовать распределительные коробки. Все понимают ее важность, но многие не желают ее использовать в своем доме. Вот основные причины, почему пользователи отказываются от использования коробок для розетки:

  • она портит интерьер помещения;
  • установка занимает много времени;
  • после установки она возвышается над плоскостью стены.

Это основные проблемы многих владельцев домов. Они не задумываются над своей безопасностью. Многие даже не знают, что при помощи шпаклевки ее можно аккуратно вывести на уровень стены, и она не будет мешать. Но если произойдет возгорание соединения проводов, а у вас нет распределительной коробки, тогда это будет большой проблемой. Вам придется вскрывать проводку и искать соединения. Обычно конструкцию размещают под потолком в углах комнаты. Какая должна быть высота у розеток вы можете узнать здесь.

Классификация распределительных коробок

Виды распределительных коробок для электропроводки могут различаться в зависимости от типа монтажа:

  • открытые – монтируются на поверхности стен или потолка;
  • скрытые – устанавливаются в углубления, специально сделанные в стене.

Различные виды распределительных коробок

Важно знать! Главная задача электропроводки заключается в предоставлении электрику доступа к окончаниям проводов. Поэтому на каждой распределительной коробке есть крышка, которую можно снимать.

Материал изготовления

Изготовление происходит из материалов, которые обеспечивают максимальную защиту на весь срок эксплуатации. Чаще всего при изготовлении используются высококачественные пластики. Однако, иногда можно встретить металлические коробки. Из изготовление происходит из нержавеющей стали, поэтому они никогда не поржавеют. При пожаре металлическая конструкция будет более надежной.

Распределительные коробки из металла

Пластиковый корпус способен обеспечить менее надежную защиту. Некоторые модели полностью герметичны некоторое время способны провести в воде. При поражении огнем пластиковый корпус не горит, но начинает постепенно плавиться.

Соединение проводов

Соединение проводов в распределительной коробке может проходить следующими способами:

  • сварки;
  • спайки;
  • скрутки;
  • при помощи клемм.

Наиболее надежным способом считается сварка. Следующим по надежности можно считать пайку. Остальные два способа электрики используют только для подключения внутренних сетей. Если вы решили установить распределительную коробку ip55 на улице, тогда использовать скрутку и клеммы запрещено. Такие соединения со временем могут ослабнуть, а это приведет к нарушению подачи тока. Поэтому эти способы можно использовать только для временных подключений.

Соединение провода в распределительной коробки с помощью клемм

Конечно можно обойтись и без использования распределительных коробок. В этом случае все провода нужно вести от щитка к устройству. При использовании этого способа в распределительном щитке будет большое количество автоматов. Самостоятельно выполнять подобные работы не рекомендуется, так как вы можете запутаться. Если прокладка проводки осуществляется на взрывоопасных объектах, тогда нужно использовать взрывозащищенное коробки. Если вам будет интересно, тогда можете изучить, как поставить розетку в гипсокартон.

Размеры

Размеры распределительной коробки для электропроводки зависят от количества вводов, класса защиты, а также назначения. Минимальные размеры коробки для квартиры составляют от 10 см в диаметре. В корпусе может присутствовать от 2 до 4 отверстия для ввода. Они закрыты пластиковыми или резиновыми пробками. Скрытые распределительные коробки практически ничем не отличаются от открытых моделей.

Процесс монтажа

Для монтажа в кирпичной или бетонной стене сначала нужно продолбить подходящее по диаметру отверстие. Сделать углубление можно с помощью перфоратора или зубила. Закрепить коробку в стене можно с помощью алебастра. Также крепление можно выполнить с помощью дюбель гвоздей. Заводить провода в коробку следует с запасом в 10-15 см. Концы проводов освобождают между собой любым удобным способом. Иногда провода прокладывают в трубах. В этом случае трубу можно плотно приставить к коробке и обеспечить герметическое соединение.

Купить эти устройства вы можете в специализированных магазинах электротехники. В инструкции вы сможете найти условия эксплуатации, степень защиты, а также номиналы напряжения. Клеммные колодки следует покупать отдельно.

Также можете прочесть: vse-elektrichestvo.ru/rozetki/kabel-dlya-rozetok.html.

Правила установки распределительных коробок. Виды распределительных коробок для электропроводки

Кому-то распределительная коробка для электропроводки покажется совсем незначительным элементом бытовой электрической сети. И действительно, ну что от неё толку? С помощью выключателя мы управляем освещением, розетками приводим в действие электроприборы и технику – от этих элементов электрической сети есть видимый итог. А невидимый, но очень важный результат, состоит в том, что выключатели, розетки и светильники подключаются к общей электрической сети через распределительные коробки. Именно в них соединяются провода, приходящие от источника питания и идущие на коммутационные аппараты.

История появления

Как только был смонтирован первый узел, в котором соединились несколько проводов разветвлённой электрической сети, сразу же возникла потребность его защиты. Прежде всего, от случайных прикосновений человека к оголённому проводу, что могло бы повлечь за собой поражение электрическим током. Также требовалась защита от внешних воздействий – механических, пыли, грязи, воды.

Ещё во время первых шагов электрификации было придумано защищать место скруток проводов коробкой. Сначала для этой цели в ход пошли подручные средства, например, жестяные банки из-под консервов. В них проделывали отверстия, в которые вставляли провода и скручивали между собой. Самое главное было аккуратно вырезать дырочки, сделать их края ровными и не зубчатыми, чтобы не повредилась изоляция проводов.

Однако совсем скоро электротехническая эволюция привела к массовому выпуску производителями необходимых заводских распределительных коробок. Хотя и сейчас, спустя почти целый век, где-нибудь да найдётся умелец, который в гараже либо в сарае выполнит соединение проводов в консервной банке.

Ну, а вы, если строите дом или делаете в квартире капитальный ремонт, непременно начинайте с электромонтажных работ. Первым делом займитесь установкой распределительных коробок, никаких банок и подручных средств не применяйте, даже в подсобных помещениях. Отправляйтесь на рынок электротоваров, там коробки продаются в изобилии – любые размеры, конфигурации и степени защиты.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.


Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.


Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Всегда ли она нужна?

Вполне логичный вопрос, можно ли обойтись без распределительной коробки? Чисто теоретически, да.

А теперь представьте, что от вводного электрического щитка, который обычно расположен на входе в дом или квартиру, потребуется протянуть отдельную линию на каждый выключатель и розетку. Это сколько провода тогда понадобится? Да и штробы придётся делать широкими и глубокими, чтобы можно было укладывать в них несколько проводов. Так что чисто с экономической точки зрения, установка распределительных коробок рациональное и целесообразное решение.


Кто-то может возразить и сказать, что гораздо безопаснее проложить цельную линию от электрического щитка до выключателя или розетки, а в коробке будет только лишний соединительный узел. На это ответ один – правильно и грамотно выполненное соединение проводов никакой опасности не представляет.

У каждого может быть своё мнение на этот счёт, тем не менее, на сегодняшний день вариант с использованием распределительных коробок самый предпочтительный.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.


Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

  • их назначение;
  • количество вводов;
  • класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.


Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.


Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

  • IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
  • IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
  • IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливат

виды и требования к ним

Автор Aluarius На чтение 5 мин. Просмотров 249 Опубликовано

Наверное, не стоит говорить о том, что распределительные коробки для электроразводки зданий – это неотъемлемая часть электрической схемы. И все равно, будет нелишним еще раз напомнить, что электрические распределительные коробки – это специальные пластиковые контейнеры, имеющие прямоугольную или круглую формы и закрывающиеся крышкой из того же пластика. Основное их назначение – коммутация, то есть соединение, участков (шлейфов) электрической разводки в одном месте.

Коробка распределительная

Понятно, что электричество до потребителей доводится через провода, которые соединяют их с распределительным щитом. При этом основное требование разводки – это равномерное распределение тока по потребителям, а соответственно и по участкам. Поэтому в каждом помещении есть несколько участков, которые питают группу или отдельных потребителей электроэнергии. А так как участков несколько, то это значит, что они где-то должны обязательно соединяться. Именно в таком месте и устанавливается распределительная коробка. Именно в них и производится соединение проводов.

Но специалисты уверяют, что это не основная цель электрических распределительных коробок. В основе их монтажа лежит, как не странно, пожарная безопасность эксплуатации электрической схемы здания, а соответственно и всего самого строения. Необходимо отметить, что соединение проводов во всей разводке считается самым ненадежным местом. Нередко скрутки нагреваются, прогорает изоляция, что иногда доводит до возгораний и пожаров. Так вот распределительная коробка – это своеобразный защитный барьер, который обеспечивает требования пожарной безопасности. Ну, и плюс второстепенная функция, которая также является немаловажной, это эстетическая сторона дела. Скажем прямо, открытые скрутки или клеммные элементы на стене – непрезентабельный внешний вид.

Что касается типового ряда распределительных коробок, то их всего два:

  1. Внутренние, используемые для внутренней разводки проводов. Такая электрическая распределительная коробка устанавливается в стену, снаружи видна лишь ее крышка.
  2. Накладные. Такие устройства монтируются поверх стены и используются для открытой электропроводки.

Нужна ли распределительная коробка

Можно ли не устанавливать распределительные коробки? Если чисто теоретически, то никаких проблем. Правда, придется усилить изоляцию соединений, особенно это касается тех стен, которые подвергаются оштукатуриванию. Или использовать схему подключения потребителей, так сказать, отдельного типа. Это когда к каждому прибору подводится отдельный провод от распределительного щита. Представьте, сколько потребуется для этого проводов, плюс увеличенный объем электромонтажных работ. К тому же придется прокладывать достаточно широкие и глубокие штробы, чтобы в них поместился целый пучок разнокалиберных проводов.

Электрические распределительные коробки

Конечно, можно выдвинуть контраргумент и сказать, что прокладка проводов к каждому потребителю считается самой безопасной. Ведь это полное отсутствие соединений. В принципе, так оно и есть. Но если все соединения были проведены профессионально, то есть, в соответствии с нормами и требованиями, то их присутствие не является опасностью. Хотя каждый решает сам – устанавливать распределительную коробку или нет.

Требования к установке распределительных коробок

Давайте рассмотрим, какие требования предъявляются к монтажу распределительных коробок, а также к месту их установки.

  • Высота установки устройства – 10-30 см от базовой поверхности потолка. Точный размер определяет высота самих потолков.
  • Если внутри здания используется срытая разводка, то под каждую коробку делается ниша под ее размеры и форму. При этом глубина установки должна быть такой, чтобы крышка устройства была в конечном итоге заподлицо с отделанной стеновой поверхностью.
  • Если используется накладная модель, то ее устанавливают прямо на уже подготовленную оформленную стену.
  • Очень важный момент, который обозначен в ПУЭ, это свободный подход к месту монтажа распределительной коробки для проведения обслуживания и ремонта.
  • Не менее важный момент, а, точнее сказать, самый важный, это знание о том, где располагается распределительная коробка скрытой установки.
  • Не стоит забывать и об эстетической стороне дела. Поэтому крышку коробки заделывают под общий дизайн помещения или подбирают устройство с декоративной крышкой.
  • В том случае, если место установки распределительного пластикового устройства оказалось под натяжной или подвесной потолочной конструкцией, необходимо в последних оставлять лючок для свободного доступа к крышке прибора.

Электрические распределительные коробки

Как правильно провести соединение проводов в распределительной коробке

Обратимся к ПУЭ, где четко прописаны требования к соединению проводов в распределительных коробках. Здесь несколько вариантов:

  • пайкой;
  • опрессовкой;
  • клеммами;
  • с помощью болтового или винтового соединения.

Какой из данный вариантов считается лучшим? Если учитывать два показателя: надежность и технологичность, то идеальный вариант – это скрутка с последующей пайкой концов. Можно воспользоваться только скруткой, и это тоже очень технологичный вариант, правда, у него заниженная надежность по сравнению с пайкой.

Электрические распределительные коробки

Теперь соединенные концы проводов надо обязательно заизолировать, для чего используется изолента. При этом все соединения необходимо в распределительной коробке установить таким образом, чтобы они равномерно распределились по внутреннему пространству устройства и не соприкасались между собой.

Опытные электрики после проведения монтажных работ проводят проверку всех соединений. Они подключают к каждому контуру нагрузку и проверяют, не греется ли какой-нибудь стык. Если соединение проводов стало теплым, то значит, площадь их соприкосновения небольшая или контакт неплотный. Поэтому такой стык надо обязательно переделать.

Соединительные коробки

RS Components

Распределительные коробки RS Components

Распределительные коробки

Для чего используются распределительные коробки?

Основная цель распределительных коробок - соединять и защищать проводку, по которой проходит электрический ток, обеспечивая безопасные соединения и защиту от элементов и неквалифицированных инженеров. Распределительные коробки доступны в различных размерах, типах материалов и цветах.Они используются в промышленных и коммерческих целях.

Как работают распределительные коробки?

В распределительной коробке после осмотра есть точки входа для осветительный и электрический кабель , поэтому очень важно иметь правильную распределительную коробку для приложения. Эти точки входа состоят из заглушки, встроенной резьбы или самоуплотняющихся мембран.

Внутри в каждом углу есть точки крепления для винтов, используйте правильные заглушки, анкеры и крепления для поверхности, на которую вы устанавливаете. После того, как распределительная коробка установлена ​​и все кабели подготовлены, можно выполнить соединения проводов с использованием правильных кабельных клемм и стыков .Герметичная крышка коробки или крышка коробки обеспечивают безопасность всех внутренних компонентов.

Из каких материалов они сделаны?

Распределительные коробки изготавливаются из различных материалов, таких как; АБС, алюминий, углеродистая сталь, дюропласт, оцинкованная сталь, армированный стекловолокном ПЭТ, стеклопластик, мягкая сталь, никелированная сталь, пластик, полиамид, полибутилентерефталат, поликарбонат, полиэстер, полипропилен, полистирол, ПВХ, нержавеющая сталь, сталь и термопласт.

Где вы найдете распределительные коробки?

  • Установка освещения
  • Корпус и электрические соединения

Типы соединительных коробок

Типичные типы распределительных коробок включают:

  • Одноканальные
  • Двухклапанные
  • Металлические блин
  • Четыре квадрата

Какие существуют рейтинги IP?

Рейтинги IP, такие как; Доступны IP20, IP2X, IP40, IP44, IP54, IP55, IP65, IP66, IP67 и IP68

(IP) Защита от проникновения и ее значение

Рейтинг IP классифицирует степени Предусмотрена защита от проникновения твердых предметов (включая такие части тела, как руки и пальцы), пыли, случайного контакта и воды в электрические шкафы.

,Соединительные коробки

RS Components

Распределительные коробки RS Components

Распределительные коробки

Для чего используются распределительные коробки?

Основная цель распределительных коробок - соединять и защищать проводку, по которой проходит электрический ток, обеспечивая безопасные соединения и защиту от элементов и неквалифицированных инженеров. Распределительные коробки доступны в различных размерах, типах материалов и цветах.Они используются в промышленных и коммерческих целях.

Как работают распределительные коробки?

В распределительной коробке после осмотра есть точки входа для осветительный и электрический кабель , поэтому очень важно иметь правильную распределительную коробку для приложения. Эти точки входа состоят из заглушки, встроенной резьбы или самоуплотняющихся мембран.

Внутри в каждом углу есть точки крепления для винтов, используйте правильные заглушки, анкеры и крепления для поверхности, на которую вы устанавливаете. После того, как распределительная коробка установлена ​​и все кабели подготовлены, можно выполнить соединения проводов с использованием правильных кабельных клемм и стыков .Герметичная крышка коробки или крышка коробки обеспечивают безопасность всех внутренних компонентов.

Из каких материалов они сделаны?

Распределительные коробки изготавливаются из различных материалов, таких как; АБС, алюминий, углеродистая сталь, дюропласт, оцинкованная сталь, армированный стекловолокном ПЭТ, стеклопластик, мягкая сталь, никелированная сталь, пластик, полиамид, полибутилентерефталат, поликарбонат, полиэстер, полипропилен, полистирол, ПВХ, нержавеющая сталь, сталь и термопласт.

Где вы найдете распределительные коробки?

  • Установка освещения
  • Корпус и электрические соединения

Типы соединительных коробок

Типичные типы распределительных коробок включают:

  • Одноканальные
  • Двухклапанные
  • Металлические блин
  • Четыре квадрата

Какие существуют рейтинги IP?

Рейтинги IP, такие как; Доступны IP20, IP2X, IP40, IP44, IP54, IP55, IP65, IP66, IP67 и IP68

(IP) Защита от проникновения и ее значение

Рейтинг IP классифицирует степени Предусмотрена защита от проникновения твердых предметов (включая такие части тела, как руки и пальцы), пыли, случайного контакта и воды в электрические шкафы.

,Типы

европейских электрических распределительных коробок / соединителя

жгута проводов

красочная электрическая керамическая распределительная коробка

электрическая керамическая распределительная коробка разных цветов

Описание:

1 код позиции: JXH03

2 основной материал: фарфор

3 диаметр коробки: 78 мм

4 цвета: белый, коричневый, желтый, черный, мраморный дизайн

5 условия оплаты: около 30 дней после получения аккредитива в виде или 30% T / T депозита

6 упаковка: стандартная экспортная коробка

7 прямая цена с завода и своевременность доставка

8 пользуется популярностью как на внутреннем, так и на внешнем рынке

Упаковка и доставка

Детали упаковки:

Стандартный морской картон / деревянный ящик; или в соответствии с вашим требованием

Сведения о доставке:

Примерно через 30 дней после получения аккредитива по предъявлении или 30% депозита TT

Добро пожаловать в нашу компанию.Сообщите нам, если какие-либо предметы вас интересуют. Мы рады выслать вам наши последние предложения и образцы.

Упаковка и доставка

Упаковка и доставка:

9000 Детали упаковки 2: 9000 на экспорт.

2. в соответствии с требованиями клиентов.

Сведения о доставке: около 30-60 дней после получения аккредитива в виде или 30% депозита TT

Информация о компании

Fuzhou Keruida Electric Porcelain and Appliance Co., Ltd. расположен в городе Чиюань, Миньцин, недалеко от столицы

города провинции Фуцзянь - Фучжоу, который называют первым фарфоровым городом Фуцзянь. Имеются богатые ресурсы каолина

, долгая история производства фарфора, удобный наземный, морской и воздушный транспорт, что способствует развитию нашей компании

.


Завод, основанный в 1998 году, и компания, основанная в 2008 году, с более чем 100 квалифицированными сотрудниками. Мы специализируемся на производстве и экспорте фарфоровых электроприборов, таких как фарфоровые и бакелитовые патроны для ламп, предохранители,

клеммные колодки, вилки и розетки, изоляторы, ножи. выключатель, фарфоровые соединители, фурнитура, энергосберегающие лампы, светодиодные лампы

и др.

Наши продукты соответствуют различным рынкам по всему миру. Мы экспортировали в Россию, Европу, Бразилию, Средний Восток,

Африки, Азии и так далее.Благодаря хорошему качеству, конкурентоспособной цене и хорошему сервису, наши клиенты хвалили нашу продукцию

.

Мы очень рады принять специальный заказ клиента, и мы можем помочь клиентам разработать и изготовить в соответствии с любой запрошенной спецификацией

. Добро пожаловать в сотрудничество с нами и вместе стремимся к развитию бизнеса.

Наши услуги

1. Ответьте на ваш запрос в течение 24 рабочих часов.

2. Опытные сотрудники, свободно владеющие английским языком, ответят на все ваши вопросы.

3. Возможен индивидуальный дизайн. OEM и ODM принимаются.

4. Эксклюзивное и уникальное решение может быть предоставлено нашим клиентам

нашими хорошо обученными и профессиональными инженерами и персоналом.

5. Специальные скидки и охрана торговых площадей предоставляются

нашим дистрибьюторам.

Advantage

1. Очень низкая цена
Благодаря географическому превосходству мы значительно экономим на затратах и ​​позволяем

предлагать очень конкурентоспособную и низкую цену.

2. Высокое качество

Наши фарфоровые патроны для ламп производятся на современном оборудовании. У нас есть специальный контроль качества для производства.

FAQ

Q: Каково ваше MOQ этой модели?

A: 5000 шт. На цвет.

Q: Какой срок доставки?

A: 60 дней после получения 30% депозита от общей суммы

Q: Можно ли создавать собственный бренд клиента?

A: Это нормально, чтобы создать собственный бренд.

Q: Где находится ваш порт загрузки?

A: Порт Фучжоу, Китай.

Q: Каковы ваши условия оплаты?

A: T / T 30% депозита до производства, остаток 70 процентов до отгрузки.

,

126 * 81 * 30 мм Типы наилучшего качества электрических распределительных коробок

1. типы электрических распределительных коробок характеристика

1) Тип: типы электрических распределительных коробок

2) типы электрических распределительных коробок размер: 126 * 81 * 30 мм

3) типы электрических распределительные коробки Простота и безопасность использования

4) Высокая влагостойкость и отличная механическая защита

2.Типы распределительных коробок Упаковка и доставка:

1). Типы распределительных коробок упаковываются в картонную коробку.

2) Типы распределительных коробок образец: 3 рабочих дня

Срок поставки разное количество: 1000-5000шт: 5-10 дней.

5000-10000шт: 10-15 сут.

3. Типы электрических распределительных коробок Индивидуализация:

Цвет A

B вырез

C отверстие для сверления

D PVC тарелка

F Silk экран

4.Вот подробное изображение для типов электрических распределительных коробок

распределительных коробок

Информация о типах электрических распределительных коробок на нашем заводе

коробки, на него ответят в течение 24 часов!

,

Отправить ответ

avatar
  Подписаться
Уведомление о
