Что такое разъединитель высокого напряжения

Разъединитель — это коммутационный аппарат, предназначенный для создания видимого разрыва в электрической цепи высокого напряжения. Основные функции разъединителя:

• Обеспечение видимого разрыва электрической цепи
• Отключение обесточенных участков электроустановки
• Переключение присоединений с одной системы шин на другую
• Заземление отключенных участков электроустановки

В отличие от выключателей, разъединители не предназначены для коммутации токов нагрузки или короткого замыкания. Их главная задача — создать видимый изоляционный промежуток для обеспечения безопасности при работах на отключенном оборудовании.

Области применения разъединителей высокого напряжения

Разъединители широко используются в электроустановках высокого напряжения:

• На подстанциях — для отключения и заземления силовых трансформаторов, линий электропередачи, выключателей и других элементов
• На воздушных линиях электропередачи — для секционирования линий
• В распределительных устройствах — для переключения присоединений между системами шин
• В комплектных распределительных устройствах (КРУ) — для изоляции выкатных элементов

Разъединители устанавливаются на напряжения от 6 кВ и выше. Они являются обязательным элементом любой высоковольтной электроустановки, обеспечивая возможность безопасного проведения ремонтных и профилактических работ.

Основные типы конструкций разъединителей

По конструктивному исполнению разъединители делятся на следующие основные типы:

1. Разъединители с вертикальным разрывом

В этой конструкции подвижный контакт движется вертикально вверх, создавая видимый разрыв. Применяются на напряжения 35-220 кВ. Преимущества:

• Компактность
• Простота конструкции
• Надежность работы в условиях гололеда

2. Разъединители с горизонтальным разрывом

Подвижные ножи поворачиваются в горизонтальной плоскости. Используются на напряжения 35-750 кВ. Достоинства:

• Большой изоляционный промежуток
• Удобство обслуживания
• Возможность установки заземляющих ножей

3. Разъединители пантографного типа

Имеют сложную шарнирную систему контактов в виде пантографа. Применяются на напряжения 110-750 кВ. Преимущества:

• Компактность
• Большой ход подвижного контакта
• Надежная работа в сложных погодных условиях

Как устроен и работает разъединитель высокого напряжения

Типовая конструкция разъединителя включает следующие основные элементы:

• Опорные изоляторы
• Токоведущие части (контакты)
• Подвижные ножи
• Заземляющие ножи
• Рама
• Привод

Принцип работы разъединителя заключается в следующем:

1. В отключенном положении подвижные ножи разведены, создавая видимый разрыв цепи
2. При включении привод поворачивает подвижные ножи, замыкая их на неподвижные контакты
3. В рабочем положении ток протекает через замкнутые контакты
4. При отключении ножи разводятся, разрывая цепь
5. Заземляющие ножи замыкаются на землю при необходимости

Требования к конструкции и характеристикам разъединителей

К разъединителям высокого напряжения предъявляются следующие основные требования:

• Обеспечение необходимого изоляционного промежутка в отключенном положении
• Надежное замыкание контактов во включенном положении
• Стойкость к токам короткого замыкания
• Высокая механическая прочность
• Надежная работа в сложных климатических условиях
• Удобство и безопасность оперирования

Важнейшими характеристиками разъединителей являются:

• Номинальное напряжение
• Номинальный ток
• Ток термической и электродинамической стойкости
• Время включения и отключения
• Механический и коммутационный ресурс

Особенности эксплуатации разъединителей высокого напряжения

При эксплуатации разъединителей необходимо соблюдать следующие правила:

• Запрещается отключение разъединителем токов нагрузки и короткого замыкания
• Включение и отключение разъединителя допускается только после отключения выключателя
• Перед включением заземляющих ножей необходимо убедиться в отсутствии напряжения
• Оперирование разъединителем должно выполняться только обученным персоналом
• Необходимо соблюдать последовательность операций, предусмотренную бланками переключений

Регулярно должны проводиться осмотры, профилактические испытания и ремонты разъединителей согласно нормативным документам.

Современные тенденции в конструкции разъединителей

В настоящее время в конструкции разъединителей высокого напряжения наблюдаются следующие тенденции:

• Применение полимерной изоляции вместо фарфоровой
• Использование элегазовой изоляции в закрытых распределительных устройствах
• Внедрение необслуживаемых контактных систем
• Разработка интеллектуальных систем управления и диагностики
• Совершенствование конструкции для повышения стойкости к внешним воздействиям

Это позволяет повысить надежность, уменьшить габариты и снизить эксплуатационные затраты на разъединители высокого напряжения.

терминология, описание, сфера применения и порядок работ

Электроснабжение

Автор: profelectro

Исходя из самого термина «высоковольтные разъединители» не трудно догадаться, что данные устройства предназначены для использования в электро-сетях высокого напряжение.

И действительно их применяют для отключения определенной сети от тока и устанавливают одновременно с высокоплотными выключателями, которые необходимы для быстрого переключения сети перед подачей высокой нагрузки.

В этой статье мы подробнее опишем терминологию и область применения данного устройства.

Для чего необходим разъединитель высокой нагрузки

Если коротко, разъединитель высокой нагрузки осуществляет моментальное отключение цепи с заметным  разрывом, который незаменим в использовании электро-выключателей на вакууме, масле или газе.

Из-за среды гащения дуг зафиксировать разрыв практически невозможно, но эта проблема легко решается благодаря разъединителю нагрузки.

Наглядно рассмотреть принцип действия данного устройства, вы можете на видео приведенном ниже.

Кроме того, нередко происходят ситуации, когда несколько фаз обесточились и отключились, а одна – нет и все еще остается под высоким напряжением.

Чтобы специалисты по ремонту не рисковали собственной жизнью, работая с фазой под высоким Вольтом, на электросети обязательно предусмотрен разъединитель, который словно рубильник или центральный выключатель создает заметные разрыв линии.

Из вышеописанного принципа работы, становиться понятным, почему данное устройство незаменимо на «ЛЭП», как для высоковольтных, так и с низким напряжением.

Также существует необходимость для создания заметного разрыва в следующих коммутационных сферах: для нейтральных фаз подстанций, заземления реакторов, магнитного питания подстанций от шести до пяти сот кВт, воздушной системы линии электропередач, круговых токов до десяти кВт.

Какие существуют виды разъединителей

Прежде всего, данное устройство делиться на следующие виды: по техническим параметрам (показатели токов), по области применения (улица, здание), по схеме конструкции.

По схеме конструкции разделяются на следующие виды: полярность и их количество, направление тока (оборванный, поворотный, переменный и т. д.), принцип управления (рычаги, диэлектрики-штанги, гидравлические системы или электро-привод).

Конструкция и принцип действия устройства

Вы можете наглядно рассмотреть конструкцию качающегося-переменного устройства, оборванного-рубящего и поворотного.

Далее изображен разъединитель, управляемый рычагами. Как видно, в данном виде устройства есть несколько рычагов, которые отвечают как за отключение линии, так и за заземление.

Они одновременно двигаются в противоположные стороны, осуществляя свою основную задачу.

Рекомендуем уделить несколько минут просмотру информативного видео-ролика, из которого можно узнать больше на тему работу разъединителя.

На видео ниже вы видите варианты установок данного устройства на подстанции ЛЭП на улице. Такой разъединитель защищен от перепадов влажности и температуры, а также выдерживает различные механические повреждения.

Чаще всего, его управление осуществляется рычагами, размещенными в определенных боксах на земле, недалеко от опоры, как на видео.

Если лаконично описать конструкцию разъединителя, можно составить следующий список: изоляционные элементы, рама, ножи-контакторы, рычаги или другие элементы управления.

О чем важно помнить перед использованием

Прежде чем использовать устройство для видимого разрыва, должно поступить соответствующее указание, в противном случае произойдет авария на линии электропередач высокого напряжения.

Для того, чтобы определить действия на станции, специалисты обязательно должны проверить обесточен ли выключатель линии, после чего обязательно перепроверяются изоляционные элементы на наличие повреждений.

Если есть малейшие трещины – использовать разъединитель категорически запрещено.

В случае, если все соответствует нормам изоляции, ручное устройство запускают точным и быстрым движением, с помощью рычага, а для активации наоборот – медленно.

Если после пробного запуска и размыкания линии создается электро-дуга, необходимо немедленно деактивировать устройство не запускать его до выяснения причин появления электро-дуги.

Несмотря на сложность терминологии, надеемся, что данная статья была для вас информативной, а видео и фото-материалы наглядными и полезными.

Электрические станции, подстанции, линии и сети

Страница 22 из 66

Разъединителями называются высоковольтные аппараты, предназначенные для включения и отключения участков электрической цепи под напряжением, но без нагрузки. Их используют для снятия напряжения с токоведущих частей аппаратов или сборных шин, для создания видимого разрыва цепи при ремонтных работах и изменения схемы распределительного устройства, например при переходе с одной системы шин на другую.
Отключать разъединителями рабочие токи нагрузки нельзя, так как при этом образуется электрическая дуга, которая может привести к перекрытию соседних фаз и аварии. Как исключение разъединителями можно отключать измерительные трансформаторы напряжения и небольшие силовые трансформаторы в режиме холостого хода, когда вся нагрузка трансформатора уже отключена. Разъединителями нельзя отключать протяженные воздушные и, особенно, кабельные линии, даже если вся их нагрузка отключена, т. е. линия находится в режиме холостого хода, В этих случаях отключать приходится большой емкостной ток, создающий дугу, которую трудно погасить на открытом воздухе.

Конструктивно разъединители выполняют однополюсными и трехполюсными как для внутренней, так и для наружной установки на напряжения, начиная с 6 кВ и выше и токи от 200 А. Для управления ножами однополюсных разъединителей применяют ручные оперативные штанги из изоляционного материала. Управление трехполюсными разъединителями осуществляют через вал, соединенный с приводом ручного или дистанционного действия. Разъединители должны обладать достаточным запасом механической прочности, так как они рассчитаны на большое количество оперативных включений и отключений. Конструкции, предназначенные для внутренней установки, имеют ножи рубящего типа, движение которых при замыкании совпадает с плоскостью опорных изоляторов. Для наружной установки, как правило, применяют поворотные ножи, замыкающиеся в плоскости, перпендикулярной осям изоляторов, что облегчает операцию отключения, например, в условиях гололеда.
Для внутренней установки на напряжение 6 или 10 кВ выпускают однополюсные разъединители типа РВО и РВК или трехполюсные типа РВ на токи 400, 600 и 1000 А. Разъединитель для внутренней установки показан на рис. 57, на котором приведен трехполюсный разъединитель типа РВ-10/600 на напряжение 10 кВ и номинальный ток 600 А. Смонтированные на стальной раме 7 опорные изоляторы разъединителя 5 имеют в верхней части неподвижные контакты 4. Подвижные контакты 1 ножей рубящего типа выполнены в виде двух параллельных медных пластин, стянутых пружинами 2. Приводной вал разъединителя 8, проходящий вдоль всей рамы, имеет на одном конце рычаг У, соединенный с приводом разъединителя. Фарфоровые тяги 8 шарнирно соединены с подвижными ножами 1. Шесть пар стальных пластин 10, закрепленных в местах непосредственного соприкосновения контактов 1 и 4, обеспечивают лучшее их прилегание при прохождении больших токов (так называемый «магнитный замок»). Для присоединения рамы разъединителя к общему заземляющему контуру станции или подстанции предусмотрен болт заземления 6.
Для открытых установок напряжением 35, 110, 150 кВ применяют более сложные конструкции разъединителей, например, горизонтально-поворотные типа РИД (разъединители для наружной установки, двухколонковые) или РНДЗ с одним или двумя заземляющими ножами. Эти разъединители выпускаются Великолукским заводом высоковольтной аппаратуры, взамен выпускаемых до настоящего времени разъединителей типов РЛНД и РОНЗ. Разъединители типов РНД и РНДЗ для напряжений 35 и 110 кВ выполняются на 630, 1000 и 2000 А, они изготовляются в виде отдельных полюсов и монтируются на раме, укрепляемой на опорной металлической конструкции или фундаменте. Полюсы разъединителя соединяют приводными тягами в трехфазную группу.

Рис. 57, Трехполюсный разъединитель типа РВ-10 для внутренней установки:
1— подвижный нож, 2—пружины. 3 —фарфоровые тяги, 4 — неподвижные контакты, 5 — опорные изолятора разъединителя, 6 — болт заземления, 7 —рама. 8 — приводной вал разъединителя, 9 — рычаг, 10 — стальные пластины

Пример выполнения разъединителя типа РНДЗ с приводом типа ПРН-220м показан на рис. 58. Каждый полюс разъединителя 1, 2, 3 смонтирован на стальной основе 4. Кинематическая схема привода выполнена таким образом, что полюс 2 является ведущим, с ним поперечными тягами 5 связаны ведомые полюса 1 и 3.

Включение и отключение разъединителя осуществляется ножами 7 и 8, расположенными в горизонтальной плоскости. Поворот ножей происходит также в этой плоскости. Поворотный горизонтальный нож 7 снабжен ламелями (пружинными пластинами), в которые входят ножи 8 при включении разъединителя. Для присоединения проводов на каждом полюсе имеется по две контактных пластины 6. Поворотные по?ки с контактными пластинами связаны при помощи гибких проводников. Привод 9 с рукоятками оперирования главными и заземляющими ножами расположен в нижней части конструкции на высоте около 1,2—1,3 м от земли. Рукоятки связаны механической блокировкой.
В зависимости от значения номинального тока, на который рассчитаны разъединители РНДЗ, они имеют разные размеры. Эти размеры (в мм, см. рис. 58) приведены ниже.

Номинальный ток

разъединителя, А	А	A1	в	В2	н	н1	н2
630	540	350	760	1060	880	620	170
1000	540	350	775	1060	880	620	170
2000	620	310	944	1190	1070	800	240

Рис. 39. Схема токовой зашиты силового трансформатора:
1— токовое реле, 2 — промежуточное реле

Рис. 45. Схемы грозозащиты:
а —подсекции на 10/0,4 кВ, б — подстанции на 35/10 кВ

Разъединители типа РНДЗ управляются приводом ПРН-220м.

Разъединители на напряжение 110 и 150 кВ отличаются от рассмотренных конструкций на 35 кВ большим расстоянием между полюсами (до 1900 мм) и большей высотой опорных изоляторов. Их управление осуществляется приводами типа ПДН или ПРИ.

• Назад
• Вперёд

Описание высоковольтных разъединителей

— saVRee

Введение

Разъединитель ( разъединитель ) представляет собой коммутационное устройство , используемое для обеспечения безопасной изоляции электрической сети путем обесточивания частей, например. воздушная линия, трансформатор или сборная шина и т. д. В силу их изолирующей функции разъединители иногда также называют изоляторами . Основная функция разъединителя состоит в том, чтобы служить визуальный индикатор того, является ли электрическое соединение разомкнутым или замкнутым ; это позволяет сетевым операторам узнать, находится ли цепь/оборудование под напряжением или обесточено . Важно, чтобы операторы могли подтвердить состояние цепи/оборудования под напряжением, чтобы они могли безопасно выполнять проверки , техническое обслуживание и ремонт без лишнего риска.

Выключатель-разъединитель (любезно предоставлено SDCEM)

Кроме того, заземлители используются вместе с разъединителями для заземления обесточенных частей системы, обеспечивая эффективное соединение/соединение с землей.

Применение разъединителей для обеспечения безопасной рабочей изоляции в энергосистемах восходит к началу 1900-х годов. В то время правила техники безопасности требовали размыкания соответствующих разъединителей, чтобы был обеспечен «видимый разрыв »; перерыв был тогда заблокирован для предотвращения несанкционированного закрытия. В дополнение к безопасной электрической изоляции, также стало обязательным защитное заземление ; это требование привело к разработке заземлителей .

Разъединители подстанции (вид сверху)



Различные типы разъединителей с воздушным разрывом используются на подстанциях 9 0 9 0 3 центральный разрыв

004 ,

вертикальный разрыв, k урожденный разрыв и пантограф типов. Тип используемого разъединителя зависит от компоновки, конструкции и пространственных ограничений подстанции.

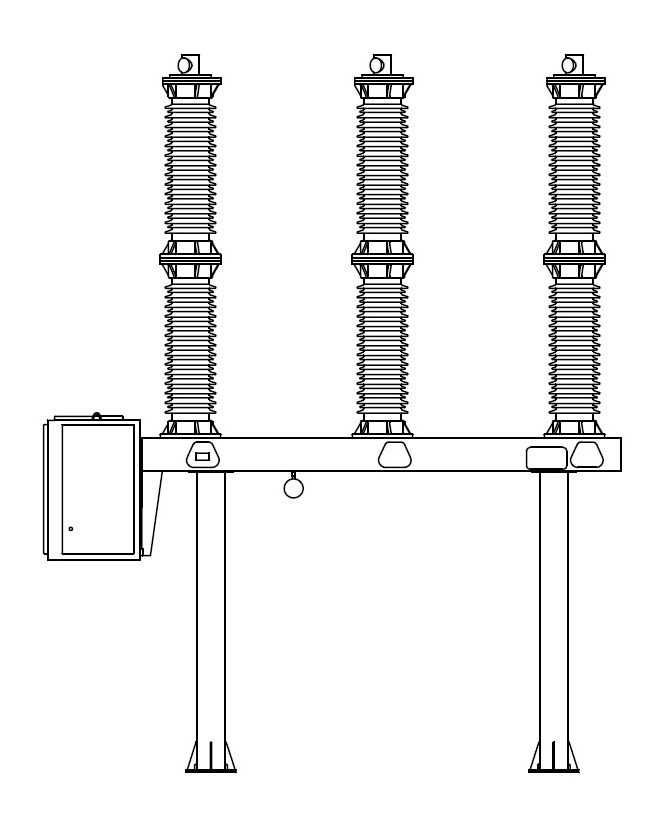

Центральные и двойные разъединители

Вертикальные и разрывы коленного перерыва

Пантографии и полуписные отключения

. 0004

Все типы разъединителей состоят из одних и тех же основных компонентов:

1. Токоведущая часть – часть разъединителя, несущая электрическую нагрузку.
2. Контактная система – точка, в которой разъединитель замыкает или размыкает электрическую цепь.
3. Опорные и поворотные изоляторы – изоляторы уменьшают ток утечки/утечки и снижают вероятность пробоя.
4. Рабочий привод и шатуны – используется для приведения в действие (замыкание/размыкание) разъединителя (обычно используется электродвигатель).
5. Опорная рама – позволяет легко монтировать или устанавливать разъединитель.

Компоненты разъединителя с центральным разрывом

В чем разница между разъединителями и автоматическими выключателями?

Особенность, которая отличает разъединители от автоматических выключателей , заключается в том, что разъединители не обладают способностью прерывание тока . Это означает, что разъединитель не может быть разомкнут, когда он проводит ток , и не может быть замкнут, когда на клеммах есть напряжение . Ключевой рабочей концепцией разъединителя является электрическое расстояние , которое он создает при размыкании, тем самым обеспечивая видимый изолирующий зазор .

Примечание:     Разъединитель может прерывать небольшой ток, когда после размыкания на контактах появляется незначительное напряжение.

Дополнительные ресурсы

https://en.wikipedia.org/wiki/Disconnector

https://pure.tue.nl/ws/files/2370686/200410772.pdf

http://www. tekhar.com/Programma/Siemens/Commutacia/High_voltage/pdf_pict/leaflet_e.pdf

Все, что вам нужно знать о выключателях-разъединителях

Что такое выключатель-разъединитель? Как это работает? Разъединитель отключает электрическую сеть из соображений безопасности. Разъединитель — это технический термин, используемый для обозначения устройства, которое может изолировать определенную нагрузку. В этой статье мы узнаем больше о выключателе-разъединителе.

Что такое выключатели-разъединители?

Как было сказано ранее, разъединитель или изолятор питания может отключать электрооборудование для обслуживания и ремонта. Он используется для отключения электричества в целях безопасности. Цель состоит в том, чтобы остановить поток электричества. Без электрического тока профессионалы могут получить доступ к оборудованию и устройствам и безопасно выполнить работы по техническому обслуживанию. Выключатели-разъединители останавливают электрический поток от входа к выходу. Разъединители бывают разных типов. Некоторыми можно управлять вручную. Вы также можете приобрести автоматические разъединители. Использование будет варьироваться в зависимости от разъединителя.

Выключатель-разъединитель служит для той же цели, что и разъединитель. Электрический изолятор или выключатели сочетают в себе качества выключателя нагрузки и разъединителя.

Таким образом, вы можете рассчитывать на дополнительные преимущества. Выключатель-разъединитель может изолировать электрическое устройство. Помимо этого, он может разрывать и замыкать цепи под напряжением. В текущем состоянии вы найдете различные типы выключателей-разъединителей, включая 9автоматические выключатели 0003, разъединители с предохранителями и обычные разъединители. Все они предназначены для разных целей с одной и той же целью.

В чем разница между автоматическим выключателем и разъединителем?

Когда дело доходит до выключателя-разъединителя и автоматического выключателя, оба эти устройства будут предлагать разные услуги. Выключатель-разъединитель работает с простой целью. Проще говоря, мы можем сказать, что он отключит питание или ток, чтобы электрики могли безопасно выполнять работы по техническому обслуживанию, ремонту и проверке. Как упоминалось ранее, существуют различные типы выключателей-разъединителей. Вы можете найти лучшие из ЧИНТ  .

Автоматический выключатель может выполнять больше задач, чем выключатель-разъединитель. Он может создавать, проводить и отключать ток в стандартных условиях цепи. Автоматический выключатель хорошо подходит для выполнения требований разъединителя или выключателя нагрузки. Он может обеспечить полную изоляцию, как выключатель-разъединитель, когда это необходимо.

Автоматический выключатель можно использовать в качестве защитного устройства, которое может управлять потоком тока так же, как предохранитель. Вы можете не ожидать такого преимущества от выключателя-разъединителя. Выключатель разорвет цепь в неблагоприятных условиях, таких как перегрузка и короткое замыкание. Кроме того, вы можете управлять автоматическим выключателем вручную. Некоторые из них также имеют автоматическую работу. Внутри выключателя есть реле. Реле может обнаруживать ошибки и посылать сигналы для замыкания контактов.

Вкратце можно сказать, что в качестве отключающего устройства используется выключатель-разъединитель. Это помогает полностью остановить поток энергии. Выключатель-разъединитель в основном связан с выключателем нагрузки или автоматическим выключателем. Однако автоматический выключатель работает как коммутационное устройство. Он предназначен для отключения тока короткого замыкания и номинального тока. Оба эти устройства дополняют друг друга, создавая безопасную среду.

Как работают разъединители?

Целью разъединителя является электрическое отключение. Большинство из них оснащены механическим или ручным приводом. Пользователи должны будут выбрать правильный метод работы для конкретной подстанции. Механизмы разъединителя имеют множество вспомогательных переключателей. Выключатели обеспечивают дистанционную индикацию электрической блокировки, положения разъединителя и переключения передачи тока.

Будут заземлители. Эти переключатели связаны с разъединителями. Эти выключатели с блокировкой будут установлены на одной раме. Однако будет использоваться отдельный механизм. Это позволит избежать необходимости использования различных опорных изоляторов для заземлителей. Кроме того, это упростит блокировку. Обычно заземлители изготавливаются для изолированных и обесточенных цепей. Они не обладают способностью делать ошибки. Если вам нужна способность к ошибкам, вы можете рассмотреть некоторые конкретные конструкции.

Для чего он используется?

Разъединитель, разъединитель или выключатель-разъединитель используются для обесточивания тока при техническом обслуживании и ремонте. В электротехнике разъединитель используется для разрыва цепи в распределительной сети. Они используются в промышленных целях. Разъединитель может быть с ручным или моторным приводом. Он может быть соединен с заземляющим выключателем для обеспечения необходимой безопасности профессионалу, который работает над устранением любой проблемы с электричеством.

Высоковольтные разъединители в основном используются на электрических подстанциях для отключения трансформаторов, линий электропередач и автоматических выключателей при обслуживании. Разъединитель обеспечивает надежную изоляцию. Он не управляет цепью. В нем отсутствует механизм для подавления электрических дуг, возникающих при электрическом прерывании больших токов. Поэтому разъединители называют разгрузочными устройствами. Они не будут ломаться и создавать токи. Вместо этого они будут полностью изолировать токи.

Заключение

Разъединитель используется как разъединяющее устройство, которое изолирует либо часть цепи, либо всю цепь. Изолятор используется, когда электрики хотят отключить часть цепи, чтобы выяснить, какая проблема в основном источнике питания. Разъединитель блокирует постоянный ток, в то же время разрешая поток переменного тока. Выключатели-разъединители считаются лучшими для высоковольтного оборудования, в состав которого входят трансформаторные подстанции.
