Основные типы разъемов питания видеокарт

Современные мощные видеокарты требуют дополнительного питания помимо того, что они получают через слот PCI-Express на материнской плате. Для этого используются специальные разъемы питания, подключаемые напрямую от блока питания компьютера. Рассмотрим основные типы таких разъемов:

• 6-pin PCIe — старый стандарт, обеспечивает до 75 Вт мощности
• 8-pin PCIe — современный стандарт, до 150 Вт мощности
• 12-pin PCIe — новейший стандарт для высокопроизводительных видеокарт, до 600 Вт
• Molex — устаревший 4-pin разъем, использовался на старых видеокартах

Особенности подключения 6-pin и 8-pin разъемов PCIe

6-pin и 8-pin разъемы PCIe являются наиболее распространенными на современных видеокартах. Важно знать их ключевые отличия:

• 6-pin имеет 3 контакта питания +12В и 3 общих, обеспечивает до 75 Вт
• 8-pin имеет 4 контакта +12В и 4 общих, обеспечивает до 150 Вт
• 8-pin разъем совместим с 6-pin, можно подключить 6-pin кабель в 8-pin разъем на видеокарте
• Нельзя подключать 8-pin кабель в 6-pin разъем из-за разной формы

При подключении важно соблюдать полярность и использовать кабели, рассчитанные на соответствующую мощность.

Новый 12-pin стандарт питания видеокарт

В 2020 году NVIDIA представила новый 12-контактный разъем питания для видеокарт серии RTX 3000. Его ключевые особенности:

• Компактные размеры при высокой мощности до 600 Вт
• 12 контактов вместо 16 у двух 8-pin разъемов
• Требуется специальный кабель-переходник с двух 8-pin на 12-pin
• Пока используется только на топовых моделях видеокарт

Новый стандарт позволяет упростить подключение и уменьшить количество кабелей в корпусе для мощных видеокарт.

Сколько разъемов питания нужно современной видеокарте?

Количество и тип разъемов питания зависит от энергопотребления конкретной модели видеокарты:

• До 75 Вт — питание только от слота PCIe, доп. разъемы не нужны
• 75-150 Вт — один 6-pin или 8-pin разъем
• 150-225 Вт — два 6-pin или один 8-pin + один 6-pin
• 225-300 Вт — два 8-pin разъема
• Свыше 300 Вт — два 8-pin или новый 12-pin разъем

Важно учитывать энергопотребление видеокарты при выборе блока питания для компьютера.

На что обратить внимание при подключении питания видеокарты?

При установке и подключении видеокарты следует учитывать несколько важных моментов:

1. Мощность блока питания должна соответствовать энергопотреблению всей системы, включая видеокарту
2. Кабели питания видеокарты должны идти напрямую от блока питания, без переходников
3. Нельзя подключать один кабель с двумя 6+2-pin разъемами к видеокарте с двумя 8-pin разъемами
4. Разъемы должны быть плотно и до конца вставлены в гнезда на видеокарте
5. При использовании 6+2-pin кабелей, дополнительные 2 контакта должны быть подключены для 8-pin разъема

Правильное подключение питания обеспечит стабильную работу видеокарты на полной мощности.

Совместимость разъемов питания разных поколений видеокарт

При обновлении видеокарты важно учитывать совместимость разъемов питания:

• Старые блоки питания с разъемами Molex несовместимы с современными видеокартами
• 6-pin разъем можно подключить к 8-pin гнезду на видеокарте
• 8-pin разъем нельзя подключить к 6-pin гнезду из-за разной формы
• Для подключения 12-pin разъема к блоку питания с 8-pin выходами нужен специальный переходник

При несовместимости разъемов может потребоваться замена блока питания или использование специальных переходников.

Распространенные ошибки при подключении питания видеокарты

Неправильное подключение питания может привести к нестабильной работе или повреждению видеокарты. Вот наиболее частые ошибки:

• Подключение одного кабеля с двумя разъемами вместо двух отдельных
• Использование некачественных переходников Molex — PCIe
• Неполное подключение 8-pin разъема (только 6 контактов из 8)
• Подключение к нестабильным линиям блока питания
• Использование блока питания недостаточной мощности

Внимательность при подключении и использование качественных компонентов поможет избежать проблем.

Как выбрать блок питания для мощной видеокарты?

При выборе блока питания для системы с производительной видеокартой нужно учитывать следующие факторы:

1. Суммарное энергопотребление всех компонентов ПК
2. Наличие необходимых разъемов питания PCIe
3. Запас по мощности минимум 100-150 Вт
4. Стабильность линии +12V
5. Наличие сертификации 80 PLUS (желательно Gold и выше)

Качественный и мощный блок питания обеспечит стабильную работу видеокарты и всей системы в целом.

Основные характеристики и критерии выбора разъемов

Ниже представлена заключительная часть серии небольших обзоров, призванных помочь в выборе пассивных компонентов с использованием ресурсов компании Терраэлектроника. Напомним, что две предыдущие части были посвящены выбору резисторов и конденсаторов.

В данной статье представлены основные типы разъемов широкого применения, рассмотрены их достоинства и особенности, а также типичные области использования. Для облегчения выбора конкретного типа разъема в статье указаны их наименования по каталогам ведущих производителей.

Электрические соединители (разъемы) используются тип для подключения адаптеров питания, аккумуляторов, карт памяти, антенн, для передачи аналоговых аудио- и видео-сигналов и потоков цифровых данных на уровне отдельных плат и электронных систем в целом. В таблице 1 представлены основные типы, характеристики и области применения разъемов широкого применения.

Таблица 1. Основные типы разъемов широкого применения

Тип разъема	Область применения	Основные характеристики	Наименования разъемов по каталогам производителей
Аудиоразъемы	Передача аналоговых сигналов звукового диапазона частот	Выпускаются разъемы диаметром 2,5 мм, 3,5 мм (наиболее распространенный тип) и 6,5 мм	Серия AUB, Бурый Медведь
Разъемы RCA	Передача аналоговых аудио- и видеосигналов	Разъем RCA желтого цвета предназначен для передачи видеосигнала, красного цвета — для правого стереоканала, белого — для левого стереоканала	Серии RP и RPC,   Бурый Медведь (например, разъемы RP-8-Y и RP-8-R, RPC-1R-R), Серия ACPR  от Amphenol и др.
Разъем HDMI	Передача цифровых аудио- и видеосигналов	Включает в себя наиболее распространенный разъем типа A, а также типа C — мини-HDMI и типа D — микро-HDMI	Тип A — серия 1747981 TE, тип C — серия 2013978 TE, тип D — серия  46765 Molex
Цилиндрические разъемы	Разъемы питания для отладочных плат, например, Arduino Uno	Обеспечивает питание батарейных устройств от сети посредством сетевых источников питания (адаптеров)	Серия DJK Kls Electronics
Разъемы JST	Разъемы «Провод-Плата», некоторые из которых  используются, в том числе, и для подключения литий-полимерных аккумуляторов к радиоуправляемым моделям	Доступно широкое разнообразие разъемов «провод-плата» от JST с   различным количеством контактов, шагом контактов, количеством рядов и другими особенностями	Пример наименований разъемов серий PH, VH, XH:  B3B-PH-K-S[LF][SN], B5P-VH [LF][SN],  B7B-XH-A [LF][SN]
Разъемы USB	USB-A для компьютерных интерфейсов, USB-B для отладочных плат, микро-USB для бытовых устройств	Обеспечивают двусторонний обмен цифровыми данными с периферийным оборудованием и дополнительно зарядку батарей портативных устройств. Используемые в настоящее время разъемы мини-USB постепенно выводятся из обращения	USB-A — серия 1734366 TE, USB-B и микро-USB от различных производителей
Штыревые межплатные соединители	Для соединения базовой платы с платами расширения	Выпускаются в штыревом и гнездовом вариантах. Наиболее распространенный тип разъемов имеет шаг выводов 0,1” (2,54 мм)	Штыревые разъемы — серия 4-1037 TE, гнездовые разъемы — 5-53423 TE
Винтовые клеммные блоки	Для зажимного соединения проводов	Клеммники  с различными способами фиксации провода обеспечивает соединение провода с платой. При необходимости провод можно легко отсоединить от клеммы	Клеммники от разных производителей
Держатели микросхем	Для установки микросхем и резисторных сборок в корпусах DIP и микросхем в корпусах PLCC, например, микросхем Flash-памяти	Держатели могут устанавливаться непосредственно на печатную плату, что дает возможность быстрой замены микросхем	Держатели микросхем DIP — серия 1-2199 TE Connectivity
Коаксиальные разъемы байонетного типа	Передача видеосигнала, применение в измерительных приборах и радиооборудовании	Диапазон рабочих частот — до 4 ГГц. В разъемах BNC используется байонетное соединение, в разъемах TNC/N — резьбовое соединение	Серия 5-16345 TE Connectivity
Коаксиальные разъемы SMA	Миниатюрные коаксиальные разъемы	Диапазон рабочих частот — до 18 ГГц. Для соединения ответной части разъема требуется динамометрический ключ	Серия 10525 TE Connectivity
Разъемы для  объединительных плат	Компьютерные системы	Обеспечивают параллельное соединение нескольких различных плат на кросс-плате, образуя тем самым единую систему	Серия 850 от Molex, 85003-0062
Разъемы D-Sub	Интерфейс RS-232, передача видеосигнала	Наиболее распространенными являются DB-25 (25 контактов) и DE-9 (9 контактов)	Серия 17343 TE Connectivity
Разъемы FFC/FPC	Применяются в гибких печатных шлейфах и гибких печатных платах	По сравнению с разъемами для жестких печатных плат обеспечивают более компактную конструкцию, однако имеют более высокую стоимость	Серии от различных производителей с разными наименованиями (FFC/FPC)
Модульные разъемы и разъемы Ethernet	Первоначально были разработаны для подключения телефонных кабелей,  в настоящее время используются также в интерфейсах сети Ethernet	Наиболее распространенный тип разъема 8P8C	Серия 48025 от Molex
Держатели карт памяти	Применяются для подключения карт памяти к макетным платам, например, Raspberry Pi	Позволяет получить большой объем памяти на макетной плате	Серия 503 Molex

В конструкции разъемов разных типов могут присутствовать фиксирующие элементы в виде штырей, некоторым типам разъемов требуется особый режим пайки, существуют также разъемы, представляющие собой гибрид компонентов для поверхностного и штыревого монтажа. Далее перечислены основные критерии выбора, позволяющие разработчику учесть проблемы, которые могут возникнуть на производстве при установке разъемов на печатные платы:

• Применение разъемов для штыревого монтажа увеличивает стоимость производства по сравнению с платами, выполненными полностью по технологии поверхностного монтажа. Даже при использовании недорогих компонентов для поверхностного монтажа дополнительные производственные затраты на их установку нивелируют всю экономию средств от их дешевизны. С производственными проблемами, связанными с применением гибридных разъемов, можно ознакомиться в статье [1].
• Следует избегать применения разъемов, требующих особого режима пайки. В противном случае потребуется повторный цикл пайки разъемов, установленных на плату с уже запаянными компонентами поверхностного монтажа. Повторная пайка может потребовать дополнительной операции по защите установленных на плате компонентов, что повышает стоимость изделия.
• Предпочтительнее использовать разъемы для поверхностного монтажа без дополнительных элементов крепления в виде штыревых контактов, которые усложняют процесс сборки. Кроме того, многие типы станков для установки SMD-компонентов не позволяют работать с гибридными разъемами. При необходимости применения разъемов с фиксирующими штыревыми элементами рекомендуется использовать отверстия максимально большого размера на печатной плате. SMD-разъемы могут фиксироваться клеем для поверхностного монтажа (surface-mount adhesive), который позволяет им выдерживать достаточно большую механическую нагрузку и не требует дополнительных производственных затрат.

Аудио- и видеоразъемы

• Аудиоразъемы, известные также как «разъемы для наушников», используются для передачи аналоговых, в основном — звуковых сигналов. Аудиоразъемы выпускаются в трех стандартных типоразмерах с диаметром штыря 2,5, 3,5 и 6,35 мм (рисунок 1). В носимых устройствах наиболее часто применяют разъемы диаметром 3,5 мм, являющиеся уменьшенной копией классического разъема диаметром 6,35 мм, прототип которого был разработан в конце 19-го века.

Для подключения провода наушников к печатной плате необходимо использовать гнездовой разъем 3,5 мм, например, серии AUB производства компании Бурый Медведь.



Рис. 1. Популярные типы аудиоразъемов

Рис. 2. Разъемы RCA

• Разъемы формата RCA, называемые также аудиоразъемами, используются в основном в аудио- и видеооборудовании. Для идентификации разъемов используется цветовая маркировка: желтого цвета — для композитного аналогового видеосигнала, красного цвета — для правого звукового стереоканала, белого — для левого звукового стереоканала. Для подключения кабелей RCA к печатной плате необходимо использовать гнездовой разъем, такой, например, как разъемы RP-8-Y и RP-8-R производства компании Бурый Медведь.
• Для профессиональной аудиоаппаратуры обычно используются разъемы типа XLR (RT3FC, RT3MPR и множество других), которые содержат 3…7 контактов и выпускаются в гнездовом и штыревом вариантах. Конструкция разъемов XLR сходна с разъемами DIN (которые также используются для аналоговой аудиотехники), однако эти типы разъемов не совместимы друг с другом.
• Разъемы HDMI применяюется для передачи цифровых аудиосигналов и цифрового видео высокой четкости без сжатия. Разъемы HDMI заменяют стандартные аналоговые видеоразъемы (RCA) и выпускаются в нескольких вариантах (рис. 3):
  • тип A является наиболее распространенным стандартом и используется в большинстве бытовых устройств;
  • менее распространенный тип B используется для передачи видео высокого разрешения;
  • тип C — миниатюрный вариант для малогабаритных мобильных устройств;
  • тип D — микроминиатюрный разъем;
  • тип E — автомобильный вариант разъема, выпускается в пыле- и влагозащищенном исполнении.

Рис. 3. Кабели HDMI типа A, C и D

Для подключения к кабелям HDMI на печатных платах требуются розетки HDMI, например, Тип A — серия 1747981 TE, тип C — серия 2013978 TE, тип D — серия  46765 Molex.

Низковольтные разъемы питания

Цилиндрические разъемы питания обычно применяются в устройствах бытовой электроники и отладочных платах (например, Arduino Uno). Они могут использоваться также для питания батарейных устройств от сети переменного тока посредством источников питания (адаптеров), например, разъемы серии DJK (рис. 4) от Kls Electronics.

Рис. 4. Гнездовой разъем низковольтного питания

Для подключения плат к источникам питания, в частности — к литий-ионным и литий-полимерным аккумуляторам, используются также разъемы производства компании JST, отличающиеся малогабаритными корпусами, устойчивыми к механическим воздействиям. В конструкции разъемов JST предусмотрены фиксаторы, препятствующие самопроизвольному рассоединению разъемов.

Серии разъемов JST (рисунок 5) отличаются числом выводов и расстоянием между ними. Наиболее  распространенными типами являются:

• Серия VH с шагом выводов 3,96 мм, максимальным током 10 А и максимальным напряжением 250 В. Благодаря большой нагрузочной способности контактов данный тип разъемов может использоваться для передачи сигналов в цепях питания и выходных цепях.
• Серия XH с шагом выводов 2,50 мм, максимальным током 3 A и максимальным напряжением 250 В. Поскольку шаг выводов разъемов XH приблизительно соответствует шагу выводов 0,1″ (2,54 мм), их можно использовать в перфорированных и макетных платах. Разъемы JST-XH применяют в зарядных устройствах с балансировкой заряда для аккумуляторов радиоуправляемых моделей.
• Серия РН с шагом выводов 2,00 мм, максимальным током 2 А и максимальным напряжением 100 В используется для соединения «кабель-плата» с высокой плотностью расположения контактов. Разъемы JST-РН используются для подключения литий-полимерных аккумуляторов.

Ввиду того, что разъемы JST выпускаются в различных типовариантах, идентификация конкретного разъема по его обозначению в каталоге может вызвать некоторое трудности, поэтому перед заказом целесообразно проверить шаг и число выводов разъема.

Варианты разъемов JST:

• серия VH(LF)(SN) с 2…10 контактами;
• серия XH-A(LF)(SN) с 2…20 контактами;
• серия PH для штыревого монтажа — PH-K-S(LF)(SN) с 2…16 контактами;
• серия PH для поверхностного монтажа — PH-SM4-TB(LF)(SN) с 2…16 контактами.

Рис. 5. Разъем JST для установки на плату

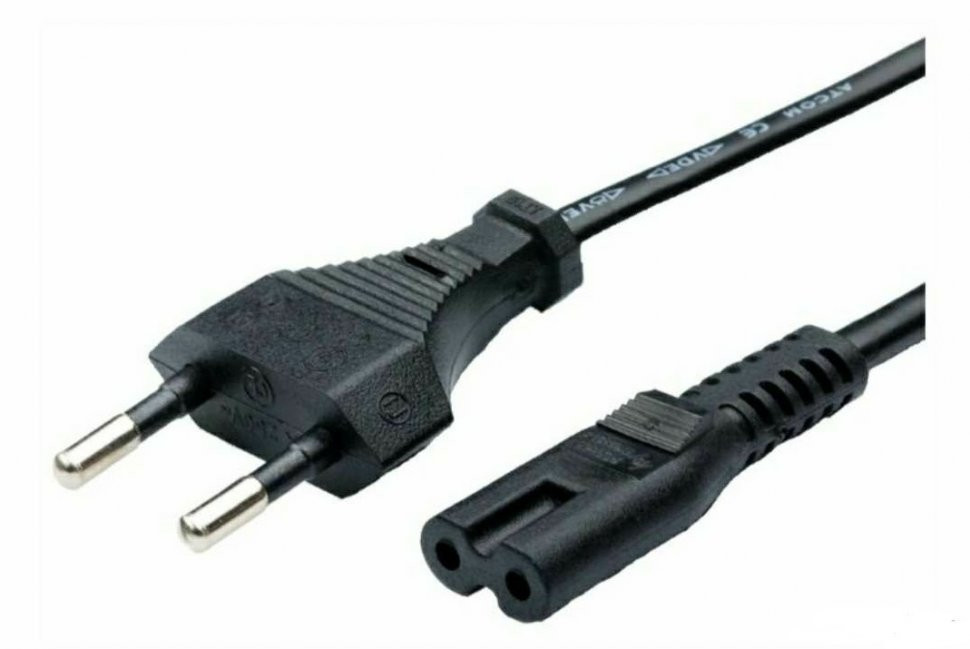

Разъемы IEC

Разъемы IEC широко используются для подключения персональных компьютеров и лабораторного оборудования к сети переменного тока.

Панельки для микросхем

Панельки для микросхем с двухрядным расположением выводов, или DIP (рисунок 6) предназначены для установки микросхем, резисторных сборок, светодиодных индикаторов и DIP-переключателей. Штыревые компоненты с двухрядным расположением выводов могут устанавливаться на плату пайкой в отверстия либо в разъемы. Использование панелек  обеспечивает возможность быстрой замены компонентов и исключает их повреждение при пайке.

Менее распространенным является вариант разъема с однорядным расположением выводов (SIP).

Вариант разъемов DIP — серия 1-2199 производства компании TE Connectivity.

Рис. 6. Держатель микросхем в корпусе DIP

Микросхемы в пластмассовых корпусах с четырехсторонним расположением выводов — PLCC (рисунок 7) — могут устанавливаться на плату путем пайки либо помещаться в специальные держатели. Применение держателей целесообразно в случаях, когда регулярная установка и снятие микросхем предусмотрены техническим регламентом, а также при необходимости установки предварительно запрограммированных микросхем, например, Flash-памяти.

Рис. 7. Держатель микросхем в корпусе PLCC

Микросхемы в корпусах с матрицей штырьковых выводов — PGA — имеют большее число выводов по сравнению с корпусами DIP и могут также устанавливаться в соответствующие держатели (рисунок 8).

Рис. 8. Держатель микросхем в корпусе PGA

Радиочастотные коаксиальные разъемы

Разъем байонетного типа, или BNC (рисунок 9), является одним из наиболее распространенных типов коаксиальных разъемов и применяется в видеотехнике, измерительных приборах и радиооборудовании. Разъемы BNC характеризуются постоянной величиной импеданса, что обеспечивает согласование с волновым сопротивлением кабеля в широком диапазоне частот, в частности, в радиочастотных устройствах. Наиболее распространенный тип разъема BNC предназначен для работы с 50-омными кабелями в диапазоне частот до 4 ГГц. В качестве примера можно привести разъемы серии 5-16345 TE Connectivity.

Рис. 9. Коаксиальный разъем BNC

Разъемы TNC (рисунок 10) имеют конструктивное исполнение, сходное с разъемами BNC, однако соединение в них осуществляется не байонетным, а резьбовым способом, благодаря чему эти разъемы более устойчивы к механическим воздействиям и способны работать на более высоких частотах.

Рис. 10. Коаксиальный разъем TNC

Разъемы N-типа (рисунок 11) представляют собой улучшенный вариант разъемов TNC для среднего уровня мощности сигнала и предназначены для использования в радиочастотных устройствах с диапазоном до 11 ГГц, а в прецизионном исполнении — до 18 ГГц. По своим частотным характеристикам разъемы N-типа сходны с разъемами TNC, но более устойчивы к механическим воздействиям вследствие больших габаритных размеров.

Рис. 11. Коаксиальный разъем N-типа

Субминиатюрные коаксиальные разъемы SMA (рисунок 12) предназначены для работы на частотах до 18 ГГц. Для их соединения обычно требуется использование динамометрического ключа, поэтому, при необходимости частого подключения/ отключения кабелей целесообразно использовать вместо них разъемы BNC. Меньшими габаритами по сравнению с разъемами SMA обладают разъемы SMB и SMC. Разъемы SMB способны работать на частотах до 4 ГГц. Примером коаксиальных субминиатюрных разъемов является серия 10525 TE Connectivity.

Рис. 12. Коаксиальный разъем SMA

Разъемы U.FL (рисунок 13) используются при ограниченных габаритных размерах устройства — высота данного разъема составляет всего 2,5 мм. Разъемы U.FL устанавливаются непосредственно на печатную плату и могут работать на частотах до 6 ГГц, например, серия U.FL-R-SMT производства компании Hirose.

Рис. 13. Коаксиальный разъем U.FL

Разъемы USB

USB (универсальная последовательная шина) представляет собой промышленный стандарт, разработанный в середине 1990-х годов. Впоследствии область применения разъемов USB распространилась на потребительские товары. Большинство USB-кабелей снабжено штыревыми разъемами USB типа A, посредством которых они соединяются с гнездовыми разъемами USB, установленными в персональных компьютерах и другом электроном оборудовании, поддерживающем работу с периферийными устройствами USB. Другой конец USB-кабеля снабжается разъемами USB типа B, мини-USB или микро-USB (рисунок 14), что позволяет с помощью кабеля осуществлять обмен данными между компьютерами и периферийным оборудованием, а также заряжать аккумуляторы портативных устройств. В настоящее время применение разъемов мини-USB в мобильных устройствах неуклонно сокращается в пользу разъемов микро-USB. Варианты разъемов USB: гнездовой разъем типа A — серия 1734366 TE Connectivity series, гнездовой разъем типа B, например, 1734346-4 от TE Connectivity, гнездовой разъем микро-USB —  от разных производителей.

Рис. 14. Кабели USB с разъемами типа A, типа B и микро-USB

Штыревые межплатные соединители и винтовые клеммные блоки

Штыревые соединители (рисунок 15) и ответные к ним гнездовые части (рисунок 16) применяются для подключения плат расширения к базовой плате. Также они используются для установки перемычек (джамперов). Наиболее распространенные штыревые соединители имеют шаг выводов 0,1″ (2,54 мм) с однорядным или двухрядным расположением выводов и совместимы по шагу выводов с перфорированными печатными платами. Штыревые соединители используются также в макетных платах, например, в линейке устройств Arduino.

Варианты штыревых соединителей: серия 4-1037 TE Connectivity с числом выводов от 1 до 80. Ответная (гнездовая) часть — серия 5-53423 TE Connectivity с 3…10 выводами.

Рис. 15. Штыревая часть межплатного соединителя

Рис. 16. Гнездовая часть межплатного соединителя

Винтовые клеммные блоки (рисунок 17) используются для подключения проводов к плате. Винтовые клеммы обеспечивают прижим проводов к контактам. При выборе клеммных блоков необходимо обращать внимание на возможность достаточно легкого отсоединения проводов от клемм. Винтовые клеммные блоки  от разных производителей.

Рис. 17. Винтовой клеммный блок

Разъемы для объединительных плат

Разъемы объединительной платы (рисунок 18) соединяются параллельно таким образом, что выводы одного разъема подключены к выводам с теми же номерами других разъемов. Объединительная плата позволяет соединить несколько различных плат в единую систему. Вариант разъемов для объединительных плат — серия 850 производства компании Molex, например, разъем 85003-0062.

Рис. 18. Разъем для объединительных плат

Разъемы D-sub

Субминиатюрные разъемы D-sub (рисунок 19) содержат два и более рядов параллельно расположенных выводов, заключенных в металлический экран в форме буквы «D», обеспечивающий механическую прочность разъема. Наиболее распространенные типы разъемов D-sub содержат 25 выводов (DB-25) и 9 выводов (DB-9). Разъемы D-sub используются, в основном, для передачи видеосигнала и в качестве интерфейсных разъемов RS-232, однако в настоящее время они постепенно вытесняются более миниатюрными и бюджетными разъемами USB, Thunderbolt и HDMI. Вариант разъемов D-sub — серия 17343 TE Connectivity.

Рис. 19. Разъем D-sub

Разъемы FFC для гибких печатных шлейфов и FPC  для гибких печатных плат

Разъемы для гибких печатных шлейфов (рисунок 20) и гибких печатных плат являются альтернативой разъемам для жестких печатных плат в устройствах с ограниченным внутренним объемом, например, в сотовых телефонах. Вследствие своих конструктивных особенностей они имеют более высокую стоимость и сложнее в использовании по сравнению с разъемами для жестких печатных плат.

• Вариант разъемов FPC/FFC

Рис. 20. Разъемы FFC для гибких печатных шлейфов

Модульные разъемы и разъемы Ethernet

Модульные разъемы изначально предназначались для подключения телефонных кабелей, однако в настоящее время они используются также в интерфейсах сети Ethernet. Восьмиконтактные разъемы 8P8C (рисунок 21), подключаемые витыми парами проводов, являются основным типом интерфейсных разъемов сети Ethernet. Довольно часто разъем 8P8C ошибочно называют «RJ45», но на самом деле наименование разъема RJ45 относится к стандартам телефонной связи. Вариант модульных разъемов Ethernet — серия 48025 компании Molex.

Рис. 21. Разъем 8P8C

Держатели карт памяти

Держатели карт памяти используются для подключения SD- и SIM-карт к печатным платам. Макетные платы, например, Raspberry Pi, имеют встроенный держатель карт памяти SD или микро-SD, что обеспечивает им достаточный объем памяти без задействования дополнительных ресурсов компьютера. Вариант держателей карт памяти — серия 503 производства Molex.

Рис. 22. Держатель SD-карт

Специализированные разъемы

Помимо перечисленных выше разъемов широкого применения, существует значительное число специализированных разъемов, к которым относятся, в частности:

• разъемы для подключения солнечных батарей;
• оптоволоконные разъемы;
• краевые соединители печатных плат;
• автомобильные разъемы.

Каждый из специализированных типов разъемов обеспечивает определенные преимущества в конкретных применениях. Однако в большинстве случаев разработчики, вероятно, смогут ограничиться разъемами общего применения, перечисленными в данной статье.

Автор: Санкет Гупта Перевод: Вячеслав Морозов (г. Ростов-на-Дону)

Разделы: Разъемы D-SUB, Разъемы телекоммуникационные, Разъемы штыревые, Разъемы USB, Клеммные колодки, Держатели карт памяти и SIM — карт, Разъемы плата — плата

Опубликовано: 11.04.2018

Подключение кабеля питания видеокарты – описание всех типов разъёмов

Процесс сборки ПК может показаться чрезвычайно сложным, поскольку приходится преодолевать довольно много препятствий. Это, по крайней мере, частично, связано со множеством силовых кабелей, которые вы должны подключить, и множеством компонентов, к которым вы должны их подключить.

Видеокарты имеют тенденцию выделяться в этом процессе – они часто комично большие с огромными радиаторами, многочисленными вентиляторами и кожухами, которые либо черные, либо насыщены RGB.

Вот почему они так заманчивы, но те, кто никогда по-настоящему не «имели дела» с сегодняшними прожорливыми графическими процессорами, могут (и чаще всего будут) чувствовать себя немного подавленными.

И, в довершение ко всему, кабель часто настолько тонкий, что вы не можете не задаться вопросом: справится ли он с задачей «накормить» ваш (потенциально довольно гигантский) графический процессор достаточной мощностью?

Тот факт, что существует несколько разных разъёмов питания (все они выглядят одинаково), делает всё это намного сложнее.

К счастью, существует ограниченное количество кабелей и разъёмов, которые могут служить связующим звеном между вашим графическим процессором и блоком питания.

Список, на самом деле, довольно короткий, и хотя он может расширяться и расти в будущем, такие изменения (или, скорее, дополнения) чрезвычайно редки и происходят только один раз за десять лет.

Причина, по которой мы говорим об этой конкретной части сборки ПК, довольно проста: вам нужно узнать разницу между этими разъёмами только один раз, и вы будете подготовлены на годы, если не даже десятилетия!

С этим небольшим введением, давайте погрузимся в мельчайшие детали!

6-контактный разъём питания видеокарты

Абсолютно во всех сценариях ваша материнская плата будет обеспечивать мощность до 75 Вт для вашего графического процессора через слот PCI Express x16. Однако, большинству видеокарт требуется немного больше, чем это, и здесь в игру вступает «базовый» 6-контактный разъём питания.

Этот кабель обеспечивает дополнительные 75 Вт, что в сочетании с вышеупомянутой суммой даёт в общей сложности 150 Вт. Для большинства видеокарт начального и среднего уровня (особенно старых) этого количества будет достаточно.

Однако, чем выше вы поднимаетесь в стеке продуктов, тем более энергоемкими становятся графические процессоры. В этом случае единственный 6-контактный разъём не поможет.

6+2-контактные и 8-контактные разъёмы питания видеокарты

6+2-контактный разъем, по сути, является 8-контактным – он просто разделён на две части, поэтому при необходимости вы также можете использовать его в качестве 6-контактного кабеля питания.

Несмотря на то, что он может выглядеть как обычный 6-контактный кабель, этот 8-контактный кабель рассчитан на «колоссальные» 150 Вт, что в сочетании с 75 Вт от слота PCIe составляет очень приличные 225 Вт.

Некоторым видеокартам требуется только один 8-контактный разъём. Другим, однако, нужно два. Третьи получают питание через 6- и 8-контактный разъём (всего 300 Вт).

В самых редких случаях вы можете столкнуться с тройной 8-контактной конфигурацией, но такие вещи, в основном, зарезервированы для самых энергоемких графических процессоров, которые «создаются» для разгона.

Примечание. Все приведенные здесь значения потребляемой мощности взяты из спецификации ATX для блоков питания. И помните, спецификации не являются ограничениями. Фактическая мощность, которую кабель будет и может передавать, зависит от гораздо большего.

Например, кратковременные всплески могут мгновенно потреблять до 2 раз больше средней мощности. Как вы можете видеть ниже, Vega64, карта мощностью 250 Вт~, увеличивает мощность до 420 Вт за 0,3 миллисекунды!

Может ли ваш кабель выдержать всю эту мощность, зависит от размера сечения кабеля и общего качества рассматриваемого блока питания. Кроме того, разъём питания 6+2 Molex Mini-Fit Jr (пластиковый разъём питания PCIe) может безопасно работать с мощностью до 288 Вт (8А×3×12В): источник.

Именно потому, что мощность 150 Вт не является пределом, мы подчеркиваем важность покупки блоков питания хорошего качества для рабочих станций и других систем с высокой нагрузкой. И именно поэтому использовать пиг-тейлы для питания видеокарт – плохая идея. Если у вас есть видеокарта мощностью 400 Вт, и вы питаете её с помощью пигтейлов, вы отправляете колоссальные 27 ампер по одному набору проводов. Вы просто напрашивается на неприятности, поскольку очень сильно полагаетесь на качество своего блока питания. По возможности используйте два отдельных кабеля.

12-контактный разъём питания видеокарты

Решение NVIDIA создать специальный 12-контактный разъем питания для своих топовых графических процессоров серии RTX 3000 подверглось резкой критике, но, по крайней мере, оно внесло немного хаоса в довольно устаревший сегмент сборки ПК.

Интересно, что он имеет ту же ширину, что и стандартный 8-контактный разъём, потому что сами контакты немного меньше, чем мы ожидали.

К счастью, NVIDIA решила снабдить свои графические процессоры Founders Edition адаптером, который преобразует 12-контактный разъём в двойной 8-контактный, что обеспечивает полную совместимость с существующими блоками питания.

Однако, судя по всему, нам всем рано или поздно придётся перейти на этот зарождающийся новый «стандарт», поскольку будущим графическим процессорам потребуется больше энергии, чем когда-либо прежде.

Какую мощность обеспечивает каждый разъём питания

• Ваш графический процессор всегда сможет потреблять до 75 Вт через саму материнскую плату. Это «базовая» энергия.
• Один 6-контактный разъём питания обеспечивает дополнительные 75 Вт, что даёт общую мощность 150 Вт.
• Замените его на 8-контактный разъём питания (150 Вт), и это число автоматически увеличится до 225 Вт.
• Вы также можете получить столько же с двумя отдельными 6-контактными разъёмами – 75 Вт + 75 Вт + 75 Вт.
• 6+8-контактная конфигурация (вместе со слотом PCI Express x16) обеспечит до 300 Вт общей мощности.

Если вашей конкретной модели требуется ещё больше, вам придётся подключить два 8-контактных разъёма, которые в сочетании со слотом PCIe могут обеспечить колоссальные 375 Вт мощности.

Если вы перегружены этим ошеломляющим объемом информации, вот маленькая таблица, в которой всё классифицировано и разложено:

Руководство по кабелям питания видеокарты
PCIe x16	6-pin	8-pin	12-pin	Суммарная мощность
75 Вт	–	–	–	75 Вт
75 Вт	75 Вт	–	–	150 Вт
75 Вт	2×75 Вт	–	–	225 Вт
75 Вт	–	150 Вт	–	225 Вт
75 Вт	75 Вт	150 Вт	–	300 Вт
75 Вт	–	2×150 Вт	–	375 Вт
75 Вт	–	3×150 Вт	–	525 Вт
75 Вт	–	–	600 Вт	675 Вт
75 Вт	–	–	2×600 Вт	1275 Вт

Этот последний ряд является скорее гипотетическим, но, учитывая готовность NVIDIA и AMD создавать огромных, прожорливых бегемотов, можно легко представить себе будущее (которое не так уж и далеко), в котором двойные 12-контактные разъёмы питания станут нормой – вместе с играми 8K/12K.

Часто задаваемые вопросы о питании видеокарты

Давайте рассмотрим несколько вопросов, которые могут у вас возникнуть относительно кабелей питания графического процессора и всего, что с ними связано:

Сколько существует разъёмов питания графического процессора?

Прямо сейчас, на момент написания этой статьи, вы можете встретить только четыре разных разъёма: 6-контактный, 6+2-контактный, 8-контактный и 12-контактный.

Два посередине – это одно и то же, но они немного отличаются друг от друга, чтобы обеспечить максимальную совместимость оборудования и блока питания.

Сколько кабелей питания нужно моему графическому процессору?

Это зависит от вашей конкретной модели. Ему, по крайней мере, нужен один 6-контактный разъем питания.

Если это графический процессор среднего уровня, то он будет иметь либо два 6-контактных разъёма, либо, альтернативно, один 8-контактный. Обе конфигурации обеспечивают одинаковую мощность (150 Вт).

Чем выше вы поднимаетесь в стеке продуктов, тем больше мощности вам придётся предоставить.

Графическим процессорам более высокого класса чаще всего требуются 6- и 8-контактный разъём, а самым мощным требуется два 8-контактных разъёма для правильной работы и обеспечения невероятно высокой частоты кадров и разрешения.

Тройные 8-контактные разъёмы зарезервированы для самых лучших и энергоемких видеокарт на рынке.

Все ли видеокарты требуют дополнительной мощности?

На самом деле на рынке довольно много графических процессоров, которые не требуют дополнительной мощности от вашего блока питания. Сама материнская плата всегда обеспечивает мощность до 75 Вт.

Однако, эти графические процессоры находятся на более слабой стороне. Они неплохие в любом случае, но они ограничены, когда дело доходит до того, что они могут делать и сколько кадров они могут протолкнуть.

Могу ли я подключить неправильный кабель блока питания к видеокарте?

Это, к счастью, невозможно.

Большинство кабелей блока питания имеют ключи, зажимы или и то, и другое. Это, в свою очередь, означает, что они могут идти только одним путём и в соответствующие слоты.

Кабели CPU и GPU могут выглядеть одинаково (по крайней мере, на первый взгляд), но они никоим образом не взаимозаменяемы, и то же самое касается всех других кабелей и разъёмов блока питания.

Разъемы питания

Разъемы питания специально разработаны для передачи питания от одного устройства к другому или от одной точки к другой точке одного и того же устройства. Разъемы этой категории обычно имеют сравнительно высокие номинальные значения напряжения, тока и температуры. В этой статье мы обсудим некоторые распространенные разъемы питания, включая разъемы IEC и DC.

РАЗЪЕМ IEC

Вы, наверное, заметили, что некоторые электроприборы, поставляемые из-за границы, имеют несовместимый разъем питания с нашим. Причина в том, что устройство не предназначено и не модифицировано для продажи на нашем рынке. В разных странах есть штепсельные разъемы питания разных размеров и форм. Давайте взглянем на различные стандарты используемых разъемов.

Рис. 1. Изображение, показывающее стандарты на вилки питания

Такое разнообразие форм и размеров разъемов могло стать головной болью для многонациональных производителей, поскольку для каждой страны они должны модифицировать свой продукт. По крайней мере, они должны удалить провод от основной платы и заменить его на другой, имеющий разъем питания предполагаемой компании. Это сложно и невыгодно для производителей. Люди, работающие за границей, также сталкиваются с подобной проблемой, так как не могут привезти оттуда устройства.

Вышеупомянутая проблема решается Международной электротехнической комиссией (IEC). IEC наложила некоторый стандарт на штекерный и гнездовой разъемы кабеля питания, которые соединяют кабель питания с устройством, так что независимо от типа вилки любой компактный кабель питания может быть подключен к устройству. Мы называем этот стандартный разъем IEC разъемами IEC.

Рис. 2. Изображение штекерного и гнездового разъемов стандарта IEC

Теперь производители могут свободно производить одну и ту же модель независимо от различных стандартов вилок, существующих по всему миру. Перед отправкой продукта в конкретную страну все, что им нужно, это включить в пакет шнур питания с разъемом IEC на одном конце и типом вилки, используемым в стране, на другом конце.

Разъемы IEC имеют большие и стандартные значения тока и температуры. Эти разъемы предназначены для использования до 250 вольт. IEC 60320 — это стандарт, определенный для разъемов питания IEC. В соответствии с этим стандартом существуют различные типы разъемов питания с различной формой и размерами. Каждый из этих стандартов разъемов имеет разные номинальные значения тока и напряжения.

Эти стандарты можно идентифицировать по их номеру, начинающемуся с буквы «С». Число рядом с буквой «C» — это нечетное число, представляющее гнездовой разъем, за которым следует косая черта «/», а четное число представляет штекерный разъем. Стандарт IEC определяет размер, форму, номинальный ток, номинальную температуру и полярность разъемов.

Теперь давайте поговорим о некоторых стандартных разъемах IEC.

Разъемы C1/C2 и C5/C6

Разъем C1/C2

Эти разъемы имеют только два контакта, и эти контакты могут быть подключены в любой ориентации. Для этого стандарта разъема питания нет контакта заземления. Максимальный номинальный ток для этого стандартного разъема составляет всего 0,2 А. Максимальная номинальная температура на контактах составляет 70 градусов.



Рис. 3: Схема разъема C1/C2 IEC

Рис. 4. Изображение разъема C1 IEC

Эти типы разъемов в основном используются в различных моделях электробритв.

Разъемы C5/C6

Эти разъемы имеют три контакта, включая контакт заземления. Из-за трехконтактной геометрии эти разъемы поляризованы, что означает, что их можно подключать только в одной ориентации. Они имеют максимальный номинальный ток до 2,5 А и могут работать при максимальной температуре контактов 70 градусов.

Рис. 5: Схема разъема C5/C6 IEC

Их обычно называют разъемами «Микки Маус»; внимательно посмотрите на изображение выше, и вы сможете понять причину такого имени.

Рис. 6: Изображение разъема C6 IEC

Рис. 7: Изображение разъема C5 IEC

Эти разъемы обычно используются в блоках питания портативных компьютеров, малых SMPS.

Соединители C7/C8 и C13/C14

Разъем C7/C8

Эти разъемы имеют только два контакта. Штырь заземления в этих разъемах отсутствует. Они бывают как поляризованными, так и неполяризованными. Разъемы C7/C8 предназначены для работы с током до 2,5 А при максимальной температуре контакта 70 градусов. Соединители имеют геометрию «В», при этом неполяризованные соединители имеют закругленные оба конца, а поляризованный соединитель имеет один из краев квадратной формы.

Рис. 8: Схема неполяризованный и поляризованный разъем C7/C8

Неполяризованный разъем C8 можно вставить в поляризованный разъем C7, но поляризованный разъем C8 нельзя подключить к неполяризованному разъему C7. Не рекомендуется подключать неполяризованный разъем к поляризованному разъему, поскольку устройство может быть рассчитано на определенную поляризацию источника питания, и такая практика потенциально может повредить устройство.

Рис. 9: Изображение разъема C8 IEC

Рис. 10: Изображение разъема C7 IEC

Они обычно используются в небольших радиоприемниках, аккумуляторных устройствах, блоках питания ноутбуков и т. д.

C13/C14 разъем

Разъемы C13/C14 имеют три контакта, включая контакт заземления. Из-за трехконтактной геометрии эти разъемы поляризованы. По сравнению с другими стандартами они могут работать при гораздо более высоком токе до 10 или 15 ампер. Температурный рейтинг аналогичен другим стандартам с максимальной температурой контакта 70 градусов.

Рис. 11: Схема разъема C13/C14

Эти разъемы обычно находятся в шкафах для ПК. В некоторых странах их называют «шнурами чайника», возможно, из-за более высоких значений силы тока и температуры. Но температурный рейтинг на самом деле намного меньше, чем у тех разъемов, которые используются в электрических чайниках.

Рис. 12: Изображение разъема C13 IEC

Рис. 13: Изображение разъема C14 IEC

Эти типы разъемов широко используются в шкафах для ПК, мониторах, импульсных источниках питания, ИБП, принтерах и многих других электрических устройствах.

Соединители C15/C16

Соединители C15/C16

Эти соединители также называются «соединителями с термообработкой». Причина в том, что они имеют более высокие температурные характеристики, чем другие стандартные разъемы IEC. У них также есть три контакта, включая контакт заземления. Это поляризованные разъемы. Они имеют максимальный номинальный ток 15 ампер при максимальной температуре контактов 120 градусов.

Рис. 14: Схема разъема C15/C16

Их также называют «разъемами для шнура чайника» из-за их более высоких температурных характеристик. Их обычно используют в качестве разъемов питания в электрочайниках и устройствах, которые сильно нагреваются.

Рис. 15: Изображение разъема C15 IEC

Рис. 16: Изображение C16 IEC Connector

Вы могли заметить небольшую структуру, подобную конструкции на изображении, C15 и C16 соединители C16. , который можно использовать для различения разъемов C13 и C14 соответственно. На самом деле это включенная функция безопасности, так что пользователь не может подключить к устройству разъем C13/C14, рассчитанный на более низкую температуру, и тем самым предотвратить повреждения, включая возгорание разъема из-за избыточного тепла.

Разъемы C15/C16 широко используются в устройствах, преобразующих электрическую энергию в тепловую, таких как электрические чайники, электрические утюги и т. д.

До сих пор мы встречали разные стандарты разъемов IEC. Теперь давайте посмотрим на важную особенность стандартных разъемов. Разъемы, определенные в любом стандарте, имеют определенную схему контактов и ориентацию контактов. Мы уже обсуждали распиновку и ориентацию контактов в разделе, описывающем особенности разъемов.

На следующем изображении представлена ​​ориентация контактов трехштырькового разъема IEC, если смотреть со стороны контактов вилочного разъема.

Рис. 17. Изображение, показывающее ориентацию контактов штыревого разъема IEC

. На следующем изображении показано расположение контактов трехконтактного разъема IEC, если смотреть со стороны контактов гнездового разъема.

                Рис. 18 :  Изображение, показывающее ориентацию контактов разъема IEC 9 с наружной резьбой0015

В разъеме IEC три контакта используются для перечисленных ниже целей.

PIN 1 —————— Земля

ПИНЕВ 2 —————— Линия

ПИНА 3———— Нейтральный

Спецификация образца:

Номинальный ток —————————— 10 мОм

Выдерживаемое напряжение ——————— >2 кВ переменного тока0235

Номинальное напряжение————————— 250 В

Разъемы постоянного тока

Разъем постоянного тока

Разъем питания постоянного тока — это специальный разъем, предназначенный для передачи питания устройству. Они имеют малые значения тока и напряжения по сравнению с другими разъемами питания. Они в основном используются до 12 В постоянного тока. Обычно это маломощные электронные устройства. Эти разъемы бывают мужского и женского типов. Охватываемый контакт обычно имеет цилиндрическую структуру с внутренним контактом и внешним контактом, разделенными изолирующим материалом.

Рис. 19: Изображение разъема питания

Рис. 20: Изображение сокета DC

Мужской разъем DC обычно называют разъем DC, а женский разъем DC направляется как DC DCOPCE . Гнездо постоянного тока подключается к проводам, идущим от адаптеров постоянного тока или батарейных выпрямителей. Гнездо постоянного тока впаивается в печатные платы, к которым предполагается подключить гнездо постоянного тока.

Рис. 21. Изображение, показывающее гнездо постоянного тока, установленное на печатной плате

Как показано на изображении выше, гнезда постоянного тока обычно устанавливаются на краях печатной платы, чтобы никакие другие компоненты не блокировали вход вилочного контакта в соединитель. Рядом с розеткой постоянного тока всегда можно найти переключатель ВКЛ/ВЫКЛ и индикатор питания.

Гнездо постоянного тока представляет собой простую цилиндрическую конструкцию с двумя контактами, разделенными изолирующей конструкцией, но гнездо постоянного тока не так просто. Большая часть разъема постоянного тока имеет три контакта, хотя разъем постоянного тока имеет только два контакта. Внешний цилиндрический контакт — ЗАЗЕМЛЕНИЕ, а внутренний контакт — положительный. Символ цепи для розетки постоянного тока показан на следующем рисунке.

Рис. 22: Символ цепи постоянного тока

Из приведенного выше символа видно, что контакты 2 и 3 образуют нормально замкнутый (НЗ) контакт. Они открываются всякий раз, когда мы вставляем вилку в розетку. Функция вышеуказанных трех контактов и причина такого расположения обсуждаются ниже,

Распиновка разъема постоянного тока

КОНТАКТ 1 —————— ОБЩИЙ ПОЛОЖИТЕЛЬНЫЙ

КОНТАКТ 2 —————— ЗАЗЕМЛЕНИЕ АДАПТЕРА

КОНТАКТ 3 —————— ЗАЗЕМЛЕНИЕ БАТАРЕИ

К большинству плат постоянного тока можно подключить аккумулятор, к которому можно подключить аккумулятор. схема. Трехконтактная структура разъема постоянного тока используется для отделения клеммы ЗАЗЕМЛЕНИЯ аккумулятора от клеммы ЗАЗЕМЛЕНИЯ адаптера постоянного тока. Положительную клемму аккумулятора и адаптера постоянного тока можно подключить к контакту 1 разъема постоянного тока. PIN 1 и PIN 2 подают питание на печатную плату. КОНТАКТ 3 — это место, где подключается ЗАЗЕМЛЕНИЕ батареи. Аналогичная схема подключения показана на следующем рисунке.

Рис. 23. Изображение, показывающее гнездо постоянного тока, используемое для изоляции батареи от внешнего источника постоянного тока . Когда адаптер постоянного тока подключен, контакт 2 изолирован от контакта 2, и теперь контакт 2 находится в контакте с контактом заземления разъема постоянного тока, и устройство будет работать от внешнего источника постоянного тока.

Образец спецификации:

Номинальный ток —————————— 1 А

Выдерживаемое напряжение ——————— >1000 В перем. ———— 250 В

Контактное сопротивление ———————— 20 мОм

Сопротивление изоляции ——————— 5000 МОм 3 ———————– 1,5 пФ

Сводка

{C}{C}{C}{C}{C}·        {C}{C}{C}{C}{C}Разъемы питания используются для передачи внешнего питания на устройство

{C} {C}{C}{C}{C}·         {C}{C}{C}{C}{C}Разъемы IEC представляют собой разъемы на 250 В, и их стандарты определены Международной электротехнической комиссией (IEC).

{C}{C}{C}{C}{C}·         {C}{C}{C}{C}{C}Разъемы IEC рассчитаны на высокие значения тока и температуры.

{C}{C}{C}{C}{C}·         {C}{C}{C}{C}{C}Разъемы IEC в основном используются для подключения питания 250 В переменного тока.

{C}{C}{C}{C}{C}·         {C}{C}{C}{C}{C}Разъемы постоянного тока используются только для подключения питания постоянного тока к устройству

{C} {C}{C}{C}{C}·         {C}{C}{C}{C}{C}Они имеют очень низкие номинальные значения напряжения и тока

---

Рубрики: Учебные пособия
С тегами: разъем, постоянный ток , питание


---

---

---

Все разъемы, которые вы должны знать о

Разъемы являются обязательным компонентом электронных устройств, и при наблюдении за текущим путем вы всегда найдете один или несколько разъемов. Коннекторы разнообразны по форме и конструкции. Для разных частот, мощности и условий применения потребуются разные формы разъемов. Вы всегда должны учитывать механические, электрические и экологические свойства соединителя, прежде чем принять решение о том, какой из них выбрать. Избыток намного лучше, чем слабый коннектор, если вы хотите, чтобы волшебный синий дым не мешал вашим проектам.

Классификация разъемов

Разъемы можно разделить на три категории в зависимости от способа их подключения:

• Разъем

  Wire-to-Wire (WTW): например, кабель для передачи данных S-ATA, плоский кабель, FDD/HDD/Ultra ATA 66/100, кабель питания, USB, кабель для передачи данных 1394.

• Разъем «провод-плата» (WTB): например, I/O D Sub/USB/Mini Din/Mod.Jace/Audio jack/1394/P2*2; данные, разъем питания: ATX/BTX/POWER.

• Межплатный разъем

  (BTB): например, память: DDR; слот расширения: PCB/PCI Exp.

Классификация разъемов по применению

1. Разъем объединительной платы

2. Аудио/видео разъем

3. Разъем для автомобильной промышленности

4. Межплатные разъемы (BTB)

5. Краевые разъемы платы

6. Круглые соединители

7. Соединители D-sub, миниатюрные соединители D-sub

8. Соединители FFC/FPC

9. Соединители для оптоволокна

10. Коллектор и кабельный отсек

11. IC и компонента сокета

12. Разъемы памяти

13. Модульные/Ethernet Connectors

14. Фотоэлектрические/Солнечные разъемы

15. Коннекторы питания

16. RF Coaxial Connectors

17. Терминальный блок

16. 18. Терминал

19. Разъемы USB



1. Разъем объединительной платы:

Соединяет дочернюю плату и объединительную плату в вертикальной структуре под углом 90°. Может передавать высокоскоростные дифференциальные сигналы или односторонние сигналы и большие токи. Основная классификация: разъем DIN41621; жесткий метрический разъем.

2. Разъем аудио/видео:

Разъемы для аудио/видео. Играет роль в передаче видео и аудио сигналов. Основная классификация: HDMI; ДВИ; D-USB; РКА; СКАРТ; S-терминал; СПДИФ; Порт дисплея LVDS; Телефонный разъем.



3. Разъем для автомобильной промышленности:

Автомобильные разъемы должны соответствовать стандарту USCAR-20, который служит стандартом производительности для систем автомобильных электрических разъемов, требуя, чтобы контактные поверхности электрических разъемов всегда были надежными на всем протяжении полный цикл обслуживания автомобильных разъемов.

Разделяются по месту установки: система кузова, система шасси, приборная панель, двигатель и система безопасности.

Также можно разделить по электрическим характеристикам: электронный блок управления (ЭБУ), цепи освещения, датчик температуры, центральная электрическая система.



4. Межплатные соединители (BTB):

Это незаменимые миниатюрные соединительные вилки и розетки, а также источник питания и сигнал между печатными платами (PCB). ) можно подключить через контакты этих разъемов. У них самая высокая скорость передачи по сравнению с другими типами разъемов, достигающая 28 Гбит/с. Обычно используемый первичный шаг этих соединителей составляет 0,4 мм, 0,5 мм, 0,635 мм, 0,8 мм, 1,00 мм, 1,27 мм, 2,0 мм, 2,5 мм и т. д.

Все межплатные соединители работают в соответствии с основной предпосылкой соответствия между вилками и гнездами. Обычно используемые межплатные соединители можно разделить на межплатные соединители с мелким шагом, межплатные соединители SMT, прямоугольные межплатные соединители и подпружиненные межплатные соединители (также известные как пого штифты). Кроме того, есть разъемы, используемые для других специальных нужд, таких как память: DDR; Слоты расширения PCB/PCI и т. д.



5. Краевые разъемы платы:

Лучшим примером этого являются слоты PCI на вашем ПК. Их называют краевыми разъемами платы, потому что они расположены на краю цепей. Они предназначены для обеспечения высокой целостности сигнала (SI) на печатной плате.



6. Круглые соединители:

Круглые соединители (круглые межблочные соединения), которые также широко известны как авиационные вилки, обычно используются в аэрокосмической технике из-за их большого сквозного тока и хороших возможностей экранирования.



7. Разъемы D-sub, миниатюрные разъемы D-sub:

Это субминиатюрные D-образные разъемы, названные в честь их формы. Типичными приложениями интерфейса D-Sub являются VGA (гнездовой разъем DA15), параллельный порт (гнездовой разъем DB25) и последовательный порт COM (штекерный разъем DE9, RS232). Их винтовая конструкция обеспечивает высокую надежность. Несмотря на старый интерфейс, они все еще очень распространены.

Различные типы разъемов D-Sub



8. Разъемы FFC/FPC:

Если вы когда-либо разбирали мобильный телефон, вы могли встретить плоские оранжевые ленточные кабели, соединяющие цепи.

FFC означает гибкий плоский кабель; FPC означает гибкая печатная плата. Существует несколько спецификаций и серия соединителей с шагом 0,3, 0,5, 0,8, 1,0, 1,25, 1,27, 2,0 и 2,54 мм и 4–50 контактов, таких как стержневой соединитель PH, стержневой соединитель XH, соединитель 3,96 стержня. , соединитель шины SAN, соединитель шины SCN и соединитель шины SM.



9. Волоконно-оптические соединители:

Это устройства, используемые для разъемного (гибкого) соединения между оптическими волокнами, которые точно соединяют две торцевые поверхности оптических волокон для передачи оптической энергии, выводимой передающим оптическим волокном, в принимающую. оптического волокна в наибольшей степени и свести к минимуму влияние его вмешательства в оптический канал на систему. По конструктивной форме разъема их можно разделить на FC, SC, ST, LC, D4, DIN, MU, MT и др.



10. Коллекторы и корпуса проводов:

Коллекторы и корпуса проводов, большинство из которых расположены рядами, поэтому их обычно называют контактными разъемами и розетками.



11. Гнездо для ИС и компонентов:

К ним относятся гнезда, используемые для подключения съемных ИС. Существует 23 спецификации широко используемых разъемов IC, которые затем делятся на разъемы IC с квадратными отверстиями и круглые разъемы IC.



12. Разъемы памяти:

Этот термин относится к интерфейсу, используемому для подключения устройств памяти, который можно классифицировать на основе его индивидуального использования, как показано ниже.



(1) SATA: сокращение от Serial ATA (Advanced Technology Attachment, другое название IDE первого поколения), интерфейс жесткого диска, заменяющий PATA, который делится на 2 части: сигнальную (7 проводов ) и блок питания (15 проводов).

(2) SAS: Аббревиатура Serial Attached SCSI, совместимая с SATA.

(3) SCSI: интерфейс малой компьютерной системы, усовершенствованный до шестого поколения, с 25 контактами, 50 контактами, 68 контактами или 80 контактами, расположенными в 2 или 3 ряда, и существует множество форм интерфейса.

(4) E-SATA: Внешний SATA, который представляет собой расширенную спецификацию SATA, используется для подключения внешних устройств с 7 проводами и защищен от дурака благодаря толщине и канавке.

(5) NGFF: форм-фактор следующего поколения, который имеет два типа интерфейса, M-ключ, т. е. прежнее название интерфейса M.2 (канал PCI-E 4x) и B-ключ (SATA или PCI-E). 2х канал).

(6) VHDCI: Интерфейс разъема очень высокой плотности, который является разновидностью разъема SCSI.

(7) IEEE-1394: Также известен как FireWire, с последовательным интерфейсом и 6 или 4 контактами.

(8) M.2: т. е. NGFF, интерфейс, настроенный для ультрабуков, который заменяет mSATA и совместим со многими протоколами, такими как SATA, PCIe, USB, HSIC, UART и SMBus. Несколько размеров и спецификаций определены ниже.

(9) mSATA: Mini-SATA, внешний вид и контакты которого такие же, как у mini PCI-E (8+18 контактов), но определение сигнала отличается.

(10) PCI-E: экспресс-соединение периферийных компонентов, высокоскоростной последовательный интерфейс «точка-точка», наиболее распространенный интерфейс в компьютерах, существует несколько версий с разными размерами интерфейса и битами данных.



13. Модульные разъемы/разъемы Ethernet:

Известные как Ethernet, разъемы использовались для подключения сетевых устройств. Распространенными типами интерфейса Ethernet являются интерфейс RJ-45, интерфейс RJ-11, оптоволоконный интерфейс SC, интерфейс FDDI, интерфейс AUI, интерфейс BNC и консольный интерфейс.



14. Разъемы для фотогальванических элементов/солнечных батарей:

Интерфейс, используемый для подключения нескольких модулей солнечных элементов при соблюдении особых электрических требований; распространенные серии MC, MC3 и MC4, представляют собой быстрые разъемы, разработанные на основе технологии Multi-Contact. Y-образные интерфейсы или интерфейсы «один-ко-многим» используются для подключения нескольких модулей.



15. Разъемы питания:

Интерфейс, используемый для подключения источника питания, обычно состоящий из вилки и розетки, и его нельзя строго отличить от разъемов и корпусов проводов из-за классификации по функциям. Разъемы можно классифицировать по свойствам источника питания, таким как величина тока, переменный/постоянный ток и внешний вид.



16. Коаксиальные радиочастотные соединители:

Коаксиальный соединитель — это деталь, используемая для соединения концов двух валов таким образом, чтобы осевые линии двух валов находились на одной оси; обычно экранированный провод выполнен в виде коаксиального провода. Экранированный коаксиальный провод можно использовать для передачи радиочастотных сигналов.

(1) SMA: малый тип A; тип блокировки резьбы; две формы: наружная резьба + отверстие/внутренняя резьба + штифт; или RP-SMA наружная резьба + шпилька/внутренняя резьба + отверстие в обратном направлении. Общий импеданс 50 Ом; частота 0-18 ГГц.

(2) SMB: маленький тип B, общее сопротивление 75 Ом; разные по внешнему виду и диаметру отверстия; с вставным замком

(3) SMC: малый тип C, с резьбовым замком, разные по внешнему виду и диаметру отверстия;

(4) BNC: байонетное соединение; он байонетного типа, его можно быстро подсоединять и отсоединять, частота 0-4 ГГц

(5) TNC: вариант BNC с резьбовым соединением и диапазоном частот 0-11 ГГц

( 6) N-тип: изобретен Нилом, тип блокировки резьбы, внешний вид 20-25 мм, диапазон частот 0-11 ГГц и точность до 18 ГГц

(7) Тип DIN: стандартный разъем DIN, также известный как 7/16 или L29, большое резьбовое соединение, внешний вид 30-35 мм, обычно он водонепроницаем, диапазон частот 0-11 ГГц

( 8) MCX: миниатюрный коаксиальный разъем push-in высотой 8,63 мм; подразделяется на прямой и угловой

(9) MMCX: микроминиатюрный коаксиальный разъем push-in высотой 7 мм, на 30 % меньше MCX;

(10) F-тип: фиксация резьбы, удобная вставка, 75 Ом, обычно используется для телевизионной антенны, максимальная частота 2,4 ГГц

(11) Микрокоаксиальный: сверхминиатюрный разъем «провод-плата»



17.
