Основные виды электрических розеток

Электрические розетки можно классифицировать по нескольким основным параметрам:

• По типу разъема и стандарту
• По способу установки
• По наличию заземления
• По силе тока и мощности
• По дополнительным функциям

Рассмотрим подробнее основные виды розеток по этим критериям.

Типы разъемов и стандарты

В разных странах используются различные стандарты электрических розеток. Наиболее распространенные типы:

• Тип C — евровилка (используется в России и Европе)
• Тип F — немецкий стандарт с заземлением (шуко)
• Тип A — американский стандарт
• Тип G — британский стандарт
• Тип I — австралийский стандарт

В России и странах СНГ чаще всего используются розетки типа C и F. Они совместимы между собой.

Способы установки розеток

По способу монтажа розетки бывают:

• Накладные — устанавливаются на поверхность стены
• Встраиваемые — монтируются в углубление в стене
• Настольные — устанавливаются на столешницу или в мебель
• Напольные — монтируются в пол
• Переносные — используются как удлинитель

Наиболее распространены накладные и встраиваемые модели. Выбор зависит от типа проводки и дизайна помещения.

Устройство современной электрической розетки

Основные элементы конструкции современной розетки:

• Корпус из диэлектрического материала (пластик, керамика)
• Контактные гнезда для подключения вилки
• Клеммы для присоединения проводов
• Крепежные элементы
• Декоративная накладка

В розетках с заземлением дополнительно есть контакт и клемма заземления. Некоторые модели оснащаются защитными шторками.

Принцип работы розетки

Принцип работы электрической розетки довольно прост:

1. При включении вилки в розетку ее штыри входят в контактные гнезда
2. Пружинные контакты обеспечивают плотное прилегание к штырям вилки
3. Электрический ток от сети поступает через клеммы на контактные гнезда
4. По штырям вилки ток подается к подключенному электроприбору

Таким образом, розетка служит разъемным соединением между электросетью и потребителем.

Важные технические характеристики розеток

При выборе электрической розетки следует обращать внимание на следующие технические параметры:

Номинальное напряжение

Для бытовых розеток в России стандартное напряжение составляет 220-230 В. Промышленные розетки могут быть рассчитаны на 380 В.

Максимальный ток

Стандартные бытовые розетки рассчитаны на ток 10-16 А. Для мощных электроприборов используются силовые розетки на 32 А и более.

Степень защиты IP

Показывает уровень защиты от пыли и влаги. Для ванных комнат рекомендуется степень защиты IP44 и выше.

Материал корпуса

Наиболее распространены пластиковые корпуса. Керамические розетки более устойчивы к высоким температурам.

Дополнительные функции современных розеток

Современные модели электрических розеток могут обладать рядом полезных дополнительных функций:

Розетки с USB-портами

Позволяют заряжать мобильные устройства без использования отдельного зарядного устройства. Обычно оснащаются 1-2 USB-портами мощностью до 2.4 А.

Розетки с таймером

Дают возможность настроить автоматическое включение и отключение подачи электроэнергии по расписанию. Удобны для управления освещением, обогревателями и другой техникой.

Розетки с защитными шторками

Оснащены специальными шторками, закрывающими отверстия контактных гнезд. Обеспечивают защиту от случайного попадания посторонних предметов и повышают электробезопасность.

Розетки с индикацией

Имеют встроенный светодиодный индикатор, который показывает наличие напряжения в сети. Позволяют легко определить рабочее состояние розетки.

Особенности выбора розеток для разных помещений

При выборе электрических розеток следует учитывать особенности помещения, в котором они будут установлены:

Розетки для ванной комнаты

Для ванных комнат рекомендуется использовать влагозащищенные розетки со степенью защиты IP44 и выше. Они должны устанавливаться на безопасном расстоянии от источников воды.

Розетки для кухни

На кухне лучше использовать розетки с защитными шторками. Желательно выбирать модели из термостойких материалов. Удобно использовать розетки с USB-портами для зарядки гаджетов.

Розетки для детской комнаты

В детской комнате обязательно нужно устанавливать розетки с защитными шторками. Рекомендуется использовать модели с заземлением для повышения безопасности.

Правила безопасного использования электрических розеток

Чтобы обеспечить безопасную эксплуатацию электрических розеток, следует соблюдать несколько важных правил:

• Не перегружайте розетки, подключая слишком много мощных приборов
• Не используйте поврежденные розетки или вилки
• Не вставляйте в розетки посторонние предметы
• Не прикасайтесь к розеткам мокрыми руками
• Не оставляйте включенные в розетку приборы без присмотра
• Регулярно проверяйте состояние розеток и проводки

Соблюдение этих простых правил поможет избежать опасных ситуаций при использовании электрических розеток.

Перспективы развития электрических розеток

Технологии электрических розеток продолжают развиваться. Некоторые перспективные направления:

Умные розетки

Позволяют управлять подключенными устройствами удаленно через смартфон. Могут отслеживать энергопотребление и автоматизировать работу техники.

Беспроводные розетки

Технологии беспроводной передачи энергии позволят в будущем заряжать устройства без прямого контакта с розеткой.

Розетки с расширенной функциональностью

Интеграция дополнительных функций, таких как Wi-Fi роутер, датчики освещенности и движения, системы голосового управления.

Развитие этих технологий сделает электрические розетки еще более удобными и функциональными устройствами в нашей повседневной жизни.

Виды розеток

На сегодняшний день существуют многочисленные виды розеток, которые применяются повсеместно и служат для разъемного подключения потребителей электроэнергии к сети.

Несмотря на кажущуюся простоту этих устройств, они выполняют целый ряд очень ответственных функций, к основным из которых относятся:

1. Обеспечение надежного контакта между вилкой электроприбора и разъемом бытовой электросети при допустимом токе.
2. Защита от случайного или намеренного прикосновения к токоведущим частям руками или посторонними предметами. Особенно важно обеспечить такую защиту в помещениях, где доступ к розеткам имеют маленькие дети.
3. Обеспечение надежной изоляции токоведущих частей друг от друга и от корпуса электроприбора.
4. Исключение возможности неправильного подключения потребителя к сети (поляризованная вилка). Это свойство особенно актуально для тех электроприборов, в которых используются однополюсные выключатели.
5. Подключение защитного заземления. Такая функция возложена на большинство моделей современных розеток, имеющих, помимо контактов для нулевого и фазного проводов, еще и контакт, к которому подключается контур заземления. Это, конечно, обеспечивает дополнительную защиту людей от поражения электрическим током, однако в большинстве многоквартирных зданий советской постройки заземляющий провод отсутствует.
6. Защита от подключения к электрической сети приборов, которые не рассчитаны на ее напряжение (так называемая «защита от дурака»).
7. Обеспечение пожарной безопасности в случае аварийных ситуаций в работе электрической проводки.

Кроме того, материал корпуса и способ установки электрической розетки должны максимально соответствовать общему дизайну помещения и личным предпочтениям хозяина квартиры.

Большое количество требований различного характера, которые предъявляются к этим устройствам, вынуждают производителей предлагать на рынке чрезвычайно широкий их модельный ряд. На сегодняшний день в магазинах электротоваров и строительных супермаркетах можно найти самые современные розетки различного функционального назначения и внешнего вида. В таких условиях бывает достаточно сложно определиться с выбором оптимальной по цене и качеству модели. Чтобы максимально упростить эту задачу, необходимо хотя бы в общих чертах представлять себе особенности конструктивного исполнения и классификации современных электрических розеток.

Конструкция электрических розеток

Почти все современные модели этих устройств изготовлены по модульному принципу. Это значит, что рабочая часть у них одинакова, а декоративные накладки могут быть без усилий заменены на те, которые более соответствуют вкусам пользователей. Кроме того, модульные розетки могут использоваться для компактного размещения разъемов, которые применяются для подключения различных устройств: бытовых электроприборов, телевизионной антенны, стационарного телефона и т. д.

Главными элементами любого штепсельного соединения являются электрические контакты, от материала и качества их изготовления зависит надежность и длительность эксплуатации устройства. В любой розетке присутствуют два вида контактов: гнезда, в которые вставляются штыри электрической вилки, а также контакты с зажимами винтового или клавишного типа, предназначенные для подсоединения проводов бытовой электросети.

Для изготовления декоративных внешних деталей применяют специальные пластмассы, которые отличаются высокими электроизоляционными свойствами, негорючестью и эстетической привлекательностью.

Материалом корпуса рабочей части служит высокопрочный пластик. Отечественные производители до сих пор выпускают розетки с керамической рабочей частью, что давно не делается в странах Западной Европы. Фарфор является очень хрупким материалом, поэтому стоит несколько раз подумать, прежде чем покупать такое устройство для своей квартиры.

Для обеспечения максимально качественного электрического соединения приемные гнезда оборудованы подпружиненными контактами, диаметр которых меньше, чем диаметр каждого из штырей вилки. Этим обеспечивается плотное их соединение и надежный электрический контакт.

Классификация штепсельных розеток

Поскольку государственные стандарты разных стран предусматривают различные параметры электрической сети и требования к устройству электроустановок, то вполне естественно, что существует большое количество самых различных электрических розеток, отличия которых состоят в значении их номинального напряжения и тока, количестве штырей, габаритных размерах, способах поляризации и т. д.

В нашей стране, а также во многих европейских и азиатских странах используется электроэнергия напряжением 230 В и частотой 50 Гц. Поэтому есть смысл рассматривать только те розетки, которые применяются в таких электросетях.

Согласно международной классификации, розетки, которые могут применяться в нашей стране, принадлежат к двум типам:

1. Тип F или CEE 7/4 «Schuko» с заземлением (по ГОСТ 7396.1-89 относится к типу С2).
2. Тип С без заземления. (по ГОСТ 7396.1-89 относится к типу С1-а).

Различают следующие типы розеток

• По способу крепления к стене: для использования в проводке открытого или скрытого типа. В отдельную группу можно выделить переносные розетки.

Различают накладные и встроенные (плоские) розетки. Как правило, накладные модели применяются при монтаже открытой проводки. Главным их преимуществом является предельная простота установки. Для того чтобы установить такое устройство нет необходимости высверливать отверстие для подрозетника, а достаточно всего лишь закрепить на стене колодку при помощи двух шурупов. В деревянных домах такой вариант монтажа является едва ли не единственным, поскольку он полностью соответствует требованиям правил пожарной безопасности.

Накладные розетки также могут применяться в качестве временных устройств в тех случаях, когда необходимо быстро заменить неисправную или установить новую точку подключения электроприборов к сети, а значительные по объему ремонтные работы выполнять нецелесообразно.

К достоинствам встроенных моделей розеток относится их более привлекательный, чем у накладных аналогов, внешний вид, а также надежность крепления и высокая степень защиты от поражения электрическим током. Такая защита достигается тем, что все токоведущие части расположены в глубине стены, декоративная часть практически не выступает за ее пределы, что надежно защищает устройство от различных, в том числе и непреднамеренных, механических воздействий.

• По величине тока.

Почти все современные электрические розетки рассчитаны на токи 6, 10 и 16 А. Это значительно больше, чем показатели старых советских моделей, номинальный ток которых был равен 6,3 А.

Для подключения особенно мощных потребителей, таких как варочные поверхности, кондиционеры или бойлеры, следует применять специальные устройства, отличающиеся повышенной устойчивостью к действию больших токов. Кроме того, все они в обязательном порядке имеют контакт для подключения защитного заземления. Впрочем, такое оборудование, как правило, устанавливается стационарно и не подлежит перемещению по квартире. Поэтому во многих случаях для повышения надежности электрических соединений при подключении мощных потребителей вообще не используются розетки. Провод, по которому осуществляется питание электроприбора, выводится непосредственно на электрический щиток при вводе в квартиру и подключается к нему через отдельный автоматический выключатель соответствующей мощности.

Для того чтобы определить допустимую мощность потребителя, который может быть подключен к электросети через розетку, необходимо перемножить значения максимального тока и напряжения сети.

Таким образом:

P = U*Imax = 220*10 = 2200 ВТ, или P = U*Imax = 220*16 = 3520 ВТ.

Здесь нужно заметить, что при использовании большинства моделей разветвителей, общая допустимая мощность подключаемых к розетке электроприборов существенно снижается. Это происходит, во-первых, из-за появления дополнительного разъемного соединения, а во-вторых, из-за низкого качества контактов большинства тройников и удлинителей.

• По наличию защитного заземления. Различают розетки, имеющие в своем составе контакт для подключения заземляющего провода, а также те, которые этого контакта не имеют.

Модели с заземлением, несомненно, являются более безопасными, если есть возможность правильно подключить такое устройство. В противном случае никакой разницы между этими двумя видами нет. А если заземляющий провод подключен неправильно, то опасность поражения электрическим током возрастает многократно.

В старых многоквартирных домах электрическая проводка предусматривает наличие всего двух проводов: нулевого и фазного. Нулевой провод связан с нейтральной точкой трехфазной электрической сети, фазы которой соединены по схеме «звезда» (только такое соединение используется для питания жилых зданий). Кроме того, нулевой провод должен быть качественно заземлен. В нормальных условиях работы (то есть если в сети отсутствуют какие-либо аварии и нагрузка на каждую фазу примерно одинакова) ток через нейтральный провод трехфазной системы не протекает и напряжение на нем относительно земли равно нулю.

В случае возникновения аварий (сильный перекос фаз, обрыв или короткое замыкание) могут возникать ситуации, когда на нулевом проводе появится определенный потенциал по отношению к земле.

Если корпус электроприбора, к примеру, стиральной машинки, «заземлен» на нулевой провод через розетку, то возникает риск поражения людей электрическим током. Чтобы предотвратить это явление лучше всего сделать отдельное заземление специально выведенным проводом, однако в высотных домах выполнить это достаточно сложно.

Дополнительные аксессуары и функции электрических розеток

Для обеспечения более высокой надежности, защищенности в условиях негативного воздействия окружающей среды или просто для создания удобства в эксплуатации некоторые виды розеток оснащаются дополнительными аксессуарами или набором функций.

С защитой от детей

Имеют в своем составе специальные шторки, которые закрывают электрические контакты и могут быть убраны только при подключении к розетке провода со стандартной вилкой.

С защитой от пыли или повышенной влажности

Оснащаются специальными крышками, которые надежно защищают контакты от воздействия внешней среды в период, когда устройство не используется. Защищенные розетки предназначены для установки на улице или в помещениях с повышенной влажностью, например, в ванных комнатах.

С подсветкой

В корпус таких устройств встроены специальные светодиодные маячки, которые позволяют легко найти место для подключения электроприбора в темноте, кроме того, огни этих светодиодов позволяют легче ориентироваться в темной комнате и могут создавать дополнительный уют вместо ночника.

С выключателем

Достаточно экзотический вариант, в нашей стране он мало распространен. Выключатель на такой розетке служит для надежного изолирования потребителя от электрической сети без извлечения вилки из разъема. Это создает дополнительные удобства при эксплуатации электроприборов и значительно повышает срок службы розетки, которая рассчитана на определенное число подключений и отключений от нее штепсельной вилки (как правило, от 3 до 5 тысяч циклов).

Со встроенным устройством защитного отключения

Такие устройства могут стать чрезвычайно полезными в том случае, если не удается качественно заземлить корпус мощного электропотребителя, например, стиральной машины. Собственно говоря, существует два основных вида защиты от поражения электрическим током: защитное заземление и защитное отключение. Суть первого состоит в том, что при замыкании фазы на корпус электроприбора, ток по пути наименьшего сопротивления уходит в землю по специально предназначенному для этого проводу. Устройство защитного отключения, установленное в розетке, срабатывает при появлении тока утечки из-за повреждения изоляции, а также при возникновении короткого замыкания.

С таймером

Применение таких устройств позволяет не задумываться о том, все ли потребители отключены от сети. Таймер автоматически даст команду автоматике на отключение по истечении установленного времени.

Таким образом, если не обращать внимания на многочисленные типы электрических розеток, которые предназначены для использования в системах электроснабжения зарубежных стран, то выбрать подходящее устройство для установки в своей квартире не так уж и сложно.

Первое и главное требование – это соответствие максимально допустимого тока розетки мощности подключаемых к ней потребителей, а также качество всех элементов, которые входят в ее конструкцию. Если эти свойства удовлетворяют необходимым требованиям, стоит обратить внимание на условия эксплуатации устройства: наличие большого количества пыли или влаги (при установке его в ванной комнате, на улице или в ремонтной мастерской), доступность розетки для детей и, наконец, ее внешний вид, а также соответствие интерьеру помещения.

mr-build.ru

Виды розеток электрических: фото с описанием разновидностей

Когда мы рассказывали о том, как выбрать розетку, то вкратце остановились на обзоре разновидностей устройств. Существует широкий ассортимент типов и видов электрических розеток, однако в бытовых условиях чаще всего используют штепсельные модели. Далее мы расскажем, какие бывают разновидности изделий в России и других странах мира.

Разновидность разъемов

Самое основное различие между видами изделий заключается в том, как устроены разъемы для подключения электрической вилки. Дело в том, что в каждом государстве собственные стандарты разъемов. Наглядно увидеть типы розеток во всех странах мира Вы можете на фото ниже:

Описание каждого из типов:

• А – американская. Помимо США такой вариант исполнения используется в Японии. Заземляющий контакт отсутствует.
• B – американская модель, с заземлением.
• С – европейский стандарт. Евророзетка используется не только в странах Европы, но и в СНГ, в том числе и России. Единственный недостаток такой разновидности – отсутствие заземления. Однако следует учесть, что заземляющего контакта нет на советских моделях C5, но в евро варианте С6 он присутствует.
• D – такой тип электрических розеток можно встретить в Британии.
• E – французский стандарт.
• F – евророзетка с заземлением. Современный тип исполнения, который чаще всего используют в европейских странах, а также СНГ.
• G – английский вариант исполнения.
• H – израильская.
• I – австралийская.
• J – швейцарская.
• K – датская.
• I – оригинальный тип исполнения, который используют в Италии.
• M – ЮАР.

Вот Вы и узнали, какие розетки бывают в разных странах мира. Далее мы более подробно остановимся на видах электрических штепсельных изделий типа C и F.

Технические характеристики

Как Вы уже знаете, рабочее напряжение в сети может быть 220-240 либо 380 Вольт, в Америке и Японии принято использовать напряжение 100-127 Вольт. Евророзетки на 220 В используют для подключения электроприборов, мощностью не более 3,5 кВт. Связано это с тем, что силовые розетки могут выдержать ток, не превышающий 16А. В такие виды электрофурнитуры допустимо подключение телевизора, холодильника и прочей, не слишком мощной бытовой техники.

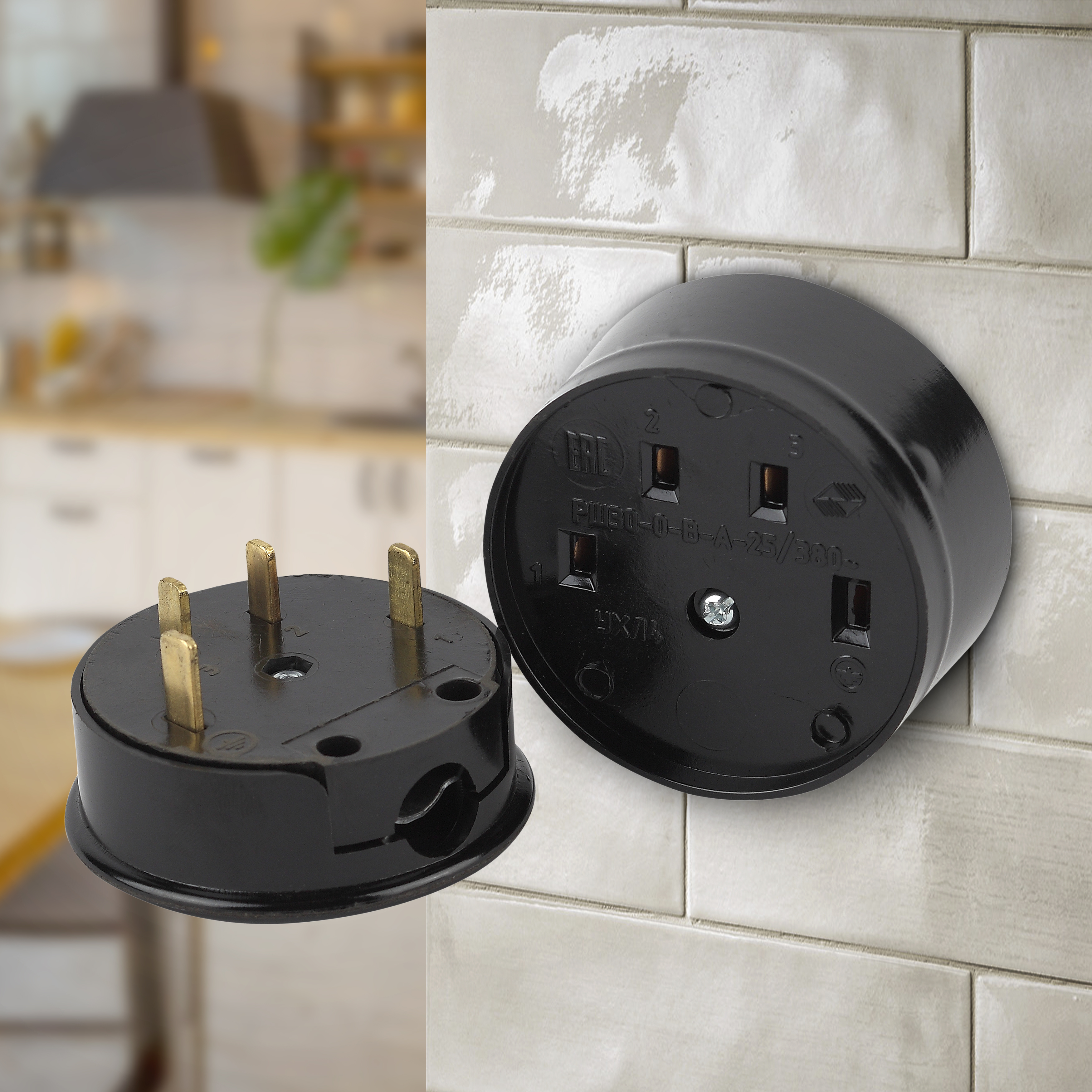

Промышленные трехфазные розетки рассчитаны на силу тока 32 А и поэтому используются в быту для подключения мощной техники.



Также электророзетки бывают рассчитаны на частоту переменного тока 50 либо 60 Гц. В России и странах СНГ используют первый тип исполнения.

Тип установки

Следующая разновидность электрических розеток – вариант исполнения корпуса. Существуют накладные изделия, которые применяются при наружной прокладке электропроводки и утопленные – для монтажа проводки скрытым способом.

Последний вид, в свою очередь, можно монтировать не только в стену, но даже в пол или же столешницу на кухне. Напольные бытовые устройства для подключения техники выглядят следующим образом:

Отдельный вид электрических розеток – переносные. Очень удобный вариант, однако, особой популярности в России он еще не набрал.

Дополнительные функции

Также, электрические розетки могут разделяться на виды в зависимости от дополнительных функций, которыми они обладают. Например:

1. Влагозащищенные. Евророзетки со степенью защиты IP 44 и выше имеют крышку, которая защитит разъемы от попадания воды. Такую разновидность розеток чаще всего используют в ванных комнатах.
2. Модель с устройством защитного отключения – отключает электроэнергию при обнаружении опасной утечки электрического тока.
3. Модель с таймером. Используя такой вид электрофурнитуры можно просто задать время, через которое питание отключится. Очень удобно для подключения обогревателей, которые не имеют собственного таймера отключения.
4. Силовая розетка с ваттметром. Оригинальное решение, которое позволяет увидеть, сколько электроэнергии потребляет подключенный прибор. Индикация меняется, в зависимости от потребляемой мощности: голубой цвет минимальное энергопотребление, красный – максимальное.
5. С выталкивателем вилки. Если у Вас часто розетка вырывается из стены, рекомендуем выбрать специальную модель с выталкивателем, который поможет аккуратно вытащить электрическую вилку с гнезд.
6. Евророзетка с подсветкой. Такой вид изделия очень удобен тем, что в темное время можно без особых усилий найти куда подключать зарядное устройство от телефона или же другой прибор.
7. Модель с USB выходом. Отличное решение для подзарядки мобильных устройств.
8. GSM и Wi-Fi розетки. Для тех, кто решил внедрить в свое жилье систему «Умный дом», рекомендуем использовать умные розетки, которыми можно управлять со смартфона.

Почерпнуть для себя еще немного информации о видах изделий Вы можете на видео ниже:

Какие бывают выключатели и электророзетки?

Вот мы и рассмотрели все типы и виды розеток электрических, которые можно использовать в бытовых нуждах на сегодняшний день. Кстати, кроме штепсельных устройств существуют телефонные, телевизионные (для ТВ кабеля) и другие, но о них мы поговорим в отдельной статье!

Советуем прочитать:

samelectrik.ru

Электрическая розетка. Виды и типы. Характеристики и стандарты

Электрическая розетка – это разъем для подключения электрических приборов с помощью вилки. Она является частью штепсельного соединения, и состоит из керамической или пластиковой части, не проводящей ток, с зафиксированными пружинными контактами, предназначенными для подсоединения к штырям вилки. Устройство может иметь от 2 до 5 отверстий, каждый из которых отвечает за присоединение отдельной токопроводящей жилы. Согласно стандарту, действующему в России и европейских странах, в бытовых розетках имеется два круглых отверстия под фазу и ноль.

Виды разъемов

Разъемы электророзеток в разных странах имеют свои стандарты. Они существенно отличаются между собой. В одних предусматривается только два отверстия, в то время как у других их три. Два отвечают за фазу и ноль, а третье выступает в качестве заземления. Штепсели могут быть круглыми или прямоугольными в форме полос. Применяемый в России стандарт является самым распространенным. Он также используется в странах бывшего Советского Союза и Европе.

Отличие разъемов электророзеток существенны, поэтому электрическое оборудование для внутреннего рынка одних стран подходит для других только при использовании переходников. Об этом не понаслышке знают покупатели китайских товаров, которые пользуются мобильными телефонами Поднебесной. У них зарядное устройство имеет разъем типа A, в то время как в России применяется тип F и С.

Электрическая розетка с типом F является современной европейской. Она имеет заземление. Тип С предусматривает только штепсель без подключения провода заземления. Также на территории России и стран СНГ используются силовые электророзетки, которые могут иметь от 3 до 5 разъемов. Их используют для подключения мощного промышленного оборудования.

Технические характеристики

В России применяется стандарт напряжения сети 220 и 380В. Бытовые розетки рассчитаны на 220В, силовые промышленные на 380В. В других странах мира, к примеру, США и Японии применяется напряжение 100-127В. Их электрофурнитура полностью несовместима с мощными сетями.

Бытовые электророзетки рассчитаны на потребителей с мощностью 3,5 кВт и током до 16А. Этих параметров более чем достаточно для приборов начиная от телевизора и заканчивая стиральной машиной и холодильником. Для включения мощных потребителей, таких как электрические нагревательные котлы и бойлеры, требуется использование силовых розеток. Промышленный вариант этих устройств рассчитан на ток 32А. Зачастую их используют и в быту даже в сетях 220В, осуществляя подключение котлов, закрепляя только стандартные жилы – фазу и ноль, а также заземления при его наличии. Это связано с тем, что на рынке зачастую сложно найти электророзетку в бытовом исполнении рассчитанную на мощные токи.

Отличие розеток по способу установки

По способу установки электрическая розетка может быть:

• Наружной.
• Внутренней.

Наружная электрическая розетка подразумевает самый простой монтаж, поскольку предназначена для соединения кабеля уложенного по поверхности стены. Она не требует штробления стен и скрытой прокладки провода. При подсоединении такой фурнитуры к специфической рыхлой поверхности, к примеру, газобетона или глиняной стены, прямое крепление не допускается, поскольку конструкция может вырваться вместе с крепежом. В связи с этим зачастую осуществляется монтаж к стене деревянной дощечки, к которой уже присоединяется непосредственно сама электророзетка. Наличие проставки в виде доски позволяет увеличить площадь фиксации со стеной и использовать больше крепежных элементов.

Более сложными в установке, но эстетически привлекательными, являются внутренние розетки. Они используются при проведении скрытой прокладки провода, который замуровывают в стену. В этом случае электророзетка устанавливается в специальные коробы – подрозетники. Такой монтаж сложнее, но в дальнейшем обеспечивает более надежную фиксацию и привлекательность конструкции.

Модернизированные розетки типа F и С

С развитием технологий появились модернизированные конструкции розеток, относящиеся к стандартному европейскому типу F и С. Они стоят существенно дороже, но при этом обладают дополнительными функциями, обеспечивающими более комфортное применение в определенных условиях.

Электрическая розетка с удлинителем

Такая розетка имеет вмонтированный в подрозетник скрученный электрический кабель. Конструкция позволяет осуществлять вытягивание центральной части с разъемом и проводом, что дает возможность подключать потребителей, вилка которых не достает до стены. Такие розетки относятся к встраиваемому типу, но подразумевают еще более сложный монтаж, поскольку требуют подготовки большого пространства в стене для скрытия массивного механизма, осуществляющего намотку провода. Кабель с легкостью вытягивается и при необходимости заправляется обратно благодаря встроенной пружине. Механизм его сворачивания похож на тот, что применяется в пылесосах.

Влагозащищенные розетки

Для установки на фасады зданий, а также во влажных помещениях используются розетки с влагозащитой. К ним относятся устройства со степенью защиты ip44 и выше. У них имеется специальная герметичная крышка с эластичного материала, которая позволяет плотно закрыть разъем от проникновения воды. Это исключает короткое замыкание между фазой и нулем через поверхностное натяжение влаги.

Розетки с совмещенным выключателем

В продаже встречаются электрическая розетка с встроенным выключателем. Такая электрофурнитура позволяет обесточивать разъем при необходимости. Это может понадобиться в случае преломления и оголения кабеля возле вилки, что делает прикасание к нему опасным. В этом случае обесточив розетку, можно безопасно вытянуть штепсель, не получив удар электрического разряда.

Устройство с таймером

Также на рынке можно встретить розетки с механическим или электрическим таймером, позволяющим настроить время, в которое осуществляется подача напряжения. Это дает возможность подключать бытовое оборудование и настраивать его автоматическое включение и отключение, без дальнейшего участия человека. Такие розетки используются аквариумистами, для управления подсветкой. Также электрофурнитура с таймером пригодится при использовании электронагревательного оборудования без данной функции.

Устройство механического типа имеет расположенные по кругу розетки сегменты, каждый из которых обычно отвечает за 15 минут подачи электричества. При нажатии на сегмент программируется время, при котором розетка будет работать. Если прижать все элементы, то подача электричества будет осуществляться на протяжении 24 часов, как в обычной розетке. Перед осуществлением настройки необходимо сначала выставить текущее время. При временных перебоях с электропитанием регулировка времени нарушается, поэтому устройство нуждается в калибровке.

Розетки с ваттметром

Довольно редкой является электрическая розетка с ваттметром. На ее поверхности имеется дисплей, который показывает какое количество энергии потребляет подключенный прибор. Это довольно удобная функция, с помощью которой можно проверять насколько соответствуют реальные параметры мощности различного электрооборудования информации указанной производителем.

Устройство с выталкивателем штепселя

При установке в розетку плотной вилки в случае вытягивания последней наблюдается вырывание всей конструкции со стены. Для решения данной проблемы были разработаны особенные розетки, в корпусе которых предусматривается специальная механическая кнопка. При нажатии на нее внутренний рычаг надавливает на вилку, выталкивая ее наружу.

Такой вариант электрофурнитуры будет полезен в том случае, если материал из которого изготовлена стена рыхлый, поэтому при тянущем воздействии на розетку она сможет вырваться вместе с крепежом. При наличии выталкивающего механизма, дергать за вилку не потребуется, поэтому вырывание розетки из подрозетника исключается.

Электророзетки с подсветкой

Электрическая розетка может оснащаться световым индикатором, что позволяет находить ее в темноте. Это полезная функция для фурнитуры устанавливаемой в домашнем помещении. При наличии такой розетки можно включить зарядку телефона или любое другое оборудование не зажигая свет. Подобное устройство пригодится в том случае, если в доме есть маленькие дети, что исключит необходимость их будить включением люстры.

Устройство с USB выходом

Также бывают розетки, в корпусе которых имеется блок питания понижающий параметры электросети. У него имеется наружный выход в виде USB разъема. Такая электрофурнитура позволяет подключаться с помощью USB кабеля для подзарядки телефонов, планшетов, фотоаппаратов и камер. Это действительно удобно, особенно если стандартный блок питания сломался или потерялся.

Розетки с дистанционным управлением

Одними из последних появились розетки с дистанционным управлением. Обычно они используют технологию wi-fi, для их регулировки применяется смартфон со специальным установленным приложением. Подобное устройство является недорогой альтернативой системы «умный дом». Можно подключать различное электрическое оборудование, и в последующем выключать его без необходимости подходить и вытягивать вилку. Можно лежа на диване обесточить вентилятор или другое оборудование, у которого не имеется собственного пульта дистанционного управления.

Похожие темы:

tehpribory.ru

по разъемам, типу установки и дополнительным функциям



Несмотря на существование единых общемировых стандартов, далеко не всегда они широко применяются в разных странах, что надо учитывать, к примеру, при поездке в командировку. Те же привычные глазу виды розеток, распространенные в странах СНГ и части европейских государств нельзя использовать для зарядки телефона или подключения ноутбука, привезенных из США или Японии. Кроме того, если даже выбирать розетку на внутреннем рынке, то для разных задач предусмотрены устройства со своими разъемами и функционалом.

Общие детали и конструктивные различия в разных странах

Законы электротехники работают везде одинаково – на земле, под водой или на луне, поэтому принципиальное устройство всегда и везде одинаковое, независимо от того, какого розетка используется вида и назначения. Ее главная задача – обеспечить простое подключение и отключение электроприбора к стационарной электросети. Как итог – элементы и материалы будут везде одни и те же, а основное различие будет в их форме, которая исторически применяется в разных странах.

Основные виды розеток, использующиеся в разных странах:

• A – США и Япония – розетки рассчитанные на напряжение 110 Вольт.
• B – Тот же самый тип A, только с заземляющим контактом.
• C – Для работы в сетях 220 Вольт и 50 Герц. Распространена в странах СНГ и ряде европейских государств.
• D – Британские розеточные разъемы. Практически такие же используются в ЮАР.
• E – Французский вариант розетки типа С, но с заземляющим контактом.
• F – Немецкий вариант типа С для проводки с заземление
• G – Еще один стандарт из Британии.
• H – Стандарт в Израиле.
• I – Устройства, устанавливаемые в Австралии.
• J – Швейцарский розеточный разъем.
• K – Датский вариант розетки типа С для заземления.
• L – Итальянская простота и функциональность.

В этом видео подробно рассказывается об особенностях электрических сетей и в частности розеток в разных странах мира:

Из каких деталей собирают розетки

По приведенным выше устройствам видно, что все разновидности бытовых розеток, несмотря на различное исполнение, имеют общее строение. Конструкция стандартной розетки включает в себя два основных разъема для фазы и ноля, а если модель учитывает наличие заземления, то контактов будет три. Соответственно, если подведенное к ней напряжение и частота тока подойдут к устройству, которое надо включить, то при наличии переходника оно заработает.

Устройство розетки, независимо от ее типа, вида и характеристик, включает в себя следующие элементы:

• Основание, выполненное из диэлектрика – керамики или пластика. Керамическое основание выдерживает большие температуры, в случае перегрева контактов, но более хрупкое. В основании есть посадочные гнезда для контактов, механизма крепления и отверстия в резьбой для прикручивания крышки.
• Механизм крепления. У внутренних розеток это распорные лапки, а в наружной просто отверстия в основании – для шурупов.
• Основные контакты – для фазы и ноля. Та их часть, что обхватывает контакты штепселя может быть дополнительно подпружинена, чтобы соприкосновение было более плотным. Дополнительно на них есть крепление для провода.
• Контакт заземления – не обязательный компонент, но в большинстве устройств он есть.
• Крышка из пластика – закрывает собой токоведущие элементы и предохраняет их от попадания пыли и воды. Может состоять из двух частей – декоративной и крепежной.

Это общие детали, которые есть в любой розетке, но на рынке также есть устройства с дополнительными функциями, в которых этот список будет шире.

Различия по типу установки

По этому критерию виды электрических розеток делятся на две основные категории: внутренние и наружные.

Первый тип устройств используется чаще всего, несмотря на определенные сложности, связанные с их монтажом – установка происходит в стену, для чего в ней надо вырезать отверстие для самой розетки и канавку для провода, который будет к ней подходить. Эти недостатки перекрываются несомненными преимуществами в плане эстетики и пожаробезопасности – не приходится спотыкаться о провода, рискуя их испортить, а если вдруг случится короткое замыкание, то в толще стены оно не страшно.

Наружные виды розеток используются чаще всего при необходимости проложить временную проводку или в деревянных домах, где монтаж внутренней проводки регламентируется очень жесткими ограничениями и практически не применяется. Также наружным методом часто крепятся силовые розетки, обладающие большими размерами.

Технические характеристики – силовые и бытовые розетки

Во всем мире используется только две стандартные частоты переменного тока – 50 и 60 Герц. Эти значения абсолютно не важны для самих розеток – от них зависит только количество потерь тока при его транспортировке на большие расстояния.

Стандартов напряжения также немного – 100, 110, 115, 120, 127, 220, 230 и 240 вольт. Учитывая, что допустимые отклонения составляют +/- 10%, можно считать что основных стандартов два – 127 и 220 вольт.

Гораздо большее внимание надо обращать на то, какие бывают розетки по силе тока, на которую рассчитаны их контакты – в современных бытовых устройствах это 10 и 16 Ампер. Если же надо подключить прибор, рассчитанный на большую силу тока, то надо устанавливать под него силовую розетку – обычно они рассчитаны на 32 Ампера. Принципиальное отличие у них в толщине контактов, благодаря чему получается большая площадь их соприкосновения.

Разновидности по назначению

Если изначально розетки использовались исключительно для питания электроприборов от электросети, то с увеличением количества проводов в среднестатистическом доме, возникла необходимость прятать часть их в кабель-каналы и делать выводы. Как итог – появились новые разновидности розеток, которые стали выводами антенных проводов для телевизора, кабелей для интернет-подключения компьютеров, радио и стационарных телефонов. В последнее время устанавливают даже розеточные клеммы к которым можно подключить колонки от аудиосистемы и USB провод для зарядки телефона.

Независимо от того, для чего применяется розетка, ее главные компоненты остаются все те же – основание, механизм крепления, контакты и изолирующая (по совместительству декоративная) крышка.

Дополнительные функции

Когда насущные вопросы решены, начинают заниматься комфортом – следующие виды розеток это премиум устройства с дополнительным функционалом, позволяющим улучшить условия их эксплуатации.

• Защитные шторки. В первую очередь предназначены предупредить детские шалости с просовыванием в розетки гвоздей и прочих предметов. Дополнительно препятствуют попаданию внутрь пыли и мусора.
• Защита от влаги. Корпус спроектирован таким образом, чтобы внутрь устройства не могла просочиться жидкость. В зависимости от класса защиты, такие устройства могут выдерживать прямые попадания брызг или даже погружение под воду на глубину около метра.
• Выталкиватель вилки. Если в розетку часто вставлять и вынимать штепсель, то это всегда немного смещает ее механизм внутри стены, что со временем приводит к его выпадению. Кнопка выталкивателя нажимается в сторону стены, что позволяет забыть про эту проблему.
• Подсветка. Для тех, кто в вечернее или ночное время часто ставит на зарядку телефоны или включает другие устройства, но не хочет включать основное освещение.
• С вмонтированным УЗО (устройством защитного отключения). Применяется, если по каким-либо причинам такая защита не может быть установлена возле вводного автомата, или есть опасения, что она не сработает.
• С индивидуальным счетчиком. Такое устройство позволяет в реальном времени наблюдать за тем, какую мощность развивает подключенный к сети прибор. Кроме цифровых обозначений есть дополнительная цветовая индикация, позволяющая визуально определить степень нагрузки на контакты розетки.
• Со встроенным таймером. Позволяет отключить или включить подсоединенный к сети прибор в заданное время (или через нужный его промежуток).
• Встроенный USB выход. Позволит не занимать розетку при зарядке телефона.

Как итог

Независимо от того как устроена розетка внешне, ее основные компоненты всегда одинаковы. Благодаря этому при поездке в другие страны зачастую для использования зарядки мобильного телефона или ноутбука можно использовать (или сделать самому) переходник. Правда перед этим надо выяснить, какой в стране принят стандарт по частоте и напряжению электрического тока.

yaelectrik.ru

Виды розеток: их отличия друг от друга и назначение

Оглавление:
Виды розеток: тип разъема и его особенности
Типы розеток: с заземлением или без
Виды электрических розеток: накладная или встраиваемая
Виды розеток и выключателей: дополнительные функции
Розетки специального назначения: какие бывают

Если вы считаете, что розетка – это только две маленькие дырочки, в которых идет ток высокого напряжения, вы глубоко ошибаетесь. Современные розетки – это в первую очередь высокотехнологичное изделие, призванное решать массу задач. В связи с этим и их огромное разнообразие, с которым мы постараемся ознакомить наших читателей в этой статье. Вместе с сайтом stroisovety.org мы изучим виды розеток и рассмотрим их особенности, тем самым ответив на вопрос, какую розетку выбрать?

Какие бывают электрические розетки фото

Виды розеток: тип разъема и его особенности

Самое главное, что нужно понять в самом начале, так это то, что розетки могут быть предназначены не только для потребителей, питающихся током в 220V – розетки могут иметь различное назначение и использоваться для подключения всевозможного оборудования. Если говорить про быт, то в этом отношении можно выделить электрические розетки для подключения антенных кабелей и другого низкоточного оборудования – например, телефонов, музыкальных динамиков и так далее.

Если говорить исключительно о розетках электрических с напряжением 220V, то, в зависимости от типа разъема, их можно разделить на четыре типа.

1. Розетки советского образца. Они еще используются, но постепенно отживают свой век. Их основной недостаток заключается в плохом контакте, который обусловлен недостаточно жесткой посадкой вилки. В принципе, их дни сочтены, и сильно заострять на них внимание мы не будем.
2. Розетки европейского стандарта. Можно сказать, что это изделие практически не имеет недостатков – разве что тугая посадка, благодаря которой из них достаточно сложно вынимать вилку. Отличить такую розетку можно по глубокому посадочному месту и круглым отверстиям для вилки – в магазине их на сегодняшний день очень много на любой размер кошелька.
3. Американская розетка. У них все не как у людей, в том числе и розетки, которые вместо круглых отверстий имеют тонкие прямоугольные прорези под пластинчатую вилку. Недостатком таких розеток можно назвать плохой контакт. К тому же, у нас они не используются, а это означает, что больше о них мы вспоминать не будем.
4. Универсальная розетка. Довольно удачная попытка обеспечить возможность включения в нее европейской и американской вилки. В наших краях подобные изделия можно встретить разве что на импортном электрическом оборудовании.

   Виды розеток и выключателей фото

В принципе, предоставленная выше информация является сугубо ознакомительной – вряд ли кому-либо из наших соотечественников придет в голову мысль приобрести розетку американского образца. Выбор здесь очевиден – евростандарт. И только!

Типы розеток: с заземлением или без

Заземление играет не последнюю роль в работе некоторых потребителей электрического тока. Без него электрические приборы высокой мощности могут оказаться небезопасными для пользователя – легкие щипки тока, которыми проявляет себя отсутствие заземления, это, можно сказать, цветочки. Незаземленная стиральная машина может стать даже причиной смерти человека. В общем, это и есть главный признак, согласно которому производится выбор розеток по наличию или отсутствию заземляющего контакта – другой момент, обусловливающий этот выбор, заключается в наличии заземления как такового. Далеко не в каждом доме или квартире предусмотрен в разводке третий, заземляющий провод – естественно, при отсутствии такового отпадает и надобность в розетках с заземлением.

1. Как вы уже поняли, розетка без заземления применяется исключительно для маломощных потребителей. С одной стороны это правильно, а с другой не очень – отсутствие заземления в маломощном оборудовании не сказывается на защите его самого, а вот для человека оно является отнюдь не безопасным, особенно если потребитель имеет металлические части.
2. Розетка с заземлением – практически вся бытовая техника, мощность которой превышает 300Вт, предусматривает подключение к контуру заземления. В принципе, вилка, которой они оборудуются, подойдет и в розетку без заземления, но, сами понимаете, в таком случае ни о какой защите речи быть не может.

   Виды электрических розеток фото

Вывод напрашивается сам собой – заземление нужно, и если установке розеток предшествует замена электрической проводки, то заземление лучше предусмотреть и выбрать те разновидности розеток, которые предусматривают третий контакт.

Виды электрических розеток: накладная или встраиваемая

Бытует мнение, что встраиваемые электрические розетки применяются при обустройстве скрытой электропроводки, а накладные являются хорошим решением для наружной проводки. С одной стороны это верно, а с другой не совсем. Разберемся с этим моментом несколько подробнее.

1. Встраиваемые розетки. Они знакомы всем, и их отличительная особенность заключается в том, что вся их внутренняя часть, в том числе и место подключения проводов, прячется в стене. Применять такие розетки можно как для наружной проводки, так и для внутренней (скрытой). В любом случае придется позаботиться об установке скрытого подрозетника. Существуют и выдвижные розетки, которые также относят к категории встраиваемых. Как правило, их удел – это столешницы.
2. Накладные розетки. Их конек – простая установка. Для розеток данного типа не нужно долбить в стене отверстие и устанавливать в него подрозетник – поставить такую розетку можно прямо на стену, предварительно просверлив в ней два небольших отверстия под дюбели с пробкой. Есть и недостаток, который выражается в том, что розетки подобного вида очень сильно выступают от стены – некоторым людям этот момент не нравится.

   Разновидности розеток фото

Ну а вообще оба варианта в некотором роде можно назвать взаимозаменяемыми – по крайней мере, сделать это вам никто не запретит.

Виды розеток и выключателей: дополнительные функции

В принципе, розетки – это такие устройства, которые довольно трудно оборудовать дополнительными функциями, придав им таким способом новые функциональные возможности. Но, несмотря на это, все же производители время от времени умудряются радовать своих покупателей подобными новшествами – к таковым можно отнести следующие виды электрических розеток.

1. Розетка с защитой от непрошеных гостей – от детей, которые пытаются влезть куда им по статусу не положено. Отверстия для вилки оборудуются защитой, которая при нажиме вилкой сдвигается в сторону.
2. Розетка с крышкой – в большинстве случаев откидной крышкой оснащаются влагозащищенные розетки, предназначенные для установки на улице или в помещениях с повышенной влажностью. Например, в ванной. Крышка защищает розетку от попадания прямых струек воды.
3. Розетка с таймером. Очень интересное изделие, которое позволяет в автоматическом режиме управлять потребителем, подключенным в эту розетку. Существует два типа подобных устройств – розетки с суточным и недельным таймером (их название говорит само за себя). Первые позволяют программировать работу розетки на протяжении суток, а вторые на протяжении недели.
4. Розетка с выключателем. Это устройство создано для того, чтобы человек имел возможность включать и выключать подсоединенный в розетку потребитель, не вынимая вилки. Штука удобная и позволяет продлить срок эксплуатации как самой розетки, так и вилки потребителя электрического тока.
5. Розетка с подсветкой. Подсветка розетки больше полезна не тем, что в нее можно включать потребителей в темное время суток, а тем, что небольшие огоньки служат своего рода маячками, позволяющими человеку ориентироваться в темном помещении.

   Какие бывают розетки фото

Существуют и другие усовершенствования розеток, позволяющие людям решать те или иные задачи, но в быту они применяются редко.

Розетки специального назначения: какие бывают

Задаваясь вопросом, какие бывают розетки, трудно пройти мимо изделий специального назначения – в быту они используются редко, но, тем не менее, существуют. В частности, здесь можно упомянуть о двух разновидностях изделий этого типа.

1. Розетки для мощных потребителей длительной работы. К таковым смело можно отнести электрические духовки и варочные панели. Основное отличие розеток, используемых для подключения этого оборудования, заключается в мощности и в обязательном наличии заземляющего контакта. В последнее время они применяются достаточно редко, так как люди предпочитают подключать их стационарно, без разъема – в качестве защиты в таких ситуациях используется автоматический выключатель.
2. Розетки, устанавливаемые в щиток на рейку, как и все автоматические выключатели и тому подобное оборудование. Их назначение сводится к тому, чтобы подключать в них потребителей, расположенных в непосредственной близости от электрощитовой. Мало того, они являются отличным решением для мощных электроприборов – например, в них запросто можно включить даже трансформаторный сварочный аппарат и не переживать о том, что перегорит проводка в доме или квартире.

   Виды розеток фото

И, конечно, самое главное отличие всех розеток друг от друга, вне зависимости от их вида, это мощность – каждая розетка рассчитана на работу с током определенной силы. Если вы внимательно изучите это устройство, то наверняка найдете на нем маркировку с одной или двумя цифрами и буквой «А» рядом – последняя обозначает Амперы, а цифры указывают на их количество. В большинстве случаев практически все бытовые розетки способны выдерживать силу тока в 16А, но имеются и исключения – существуют и менее мощные, и более мощные разъемы этого типа. На этот момент нужно обращать внимание, так как при подключении мощного потребителя в слабую розетку последняя просто оплавится, что непременно приведет замыканию, которое в свою очередь может стать причиной пожара.

В принципе все, и остается добавить не так уж и много. Кроме описанных выше, существуют и другие виды розеток – например, они могут отличаться по количеству одновременно подсоединяемых к ним потребителям (одинарные розетки, двойные, тройные). Также можно выделить слаботочные разновидности розеток, которые широко применяются в быту – телевизионная, телефонная и интернет розетки. По большому счету, специализированными разъемами могут быть оборудованы любые изделия, в работе которых задействованы провода.

Автор статьи Александр Куликов

stroisovety.org

Электрические розетки. Стандарты и виды. Особенности

Современная жизнь немыслима без электричества. Обилие электроприборов, которые требуют подключения к сети, делают крайне желательным наличие розеток, удовлетворяющих всем запросам новейших устройств и гаджетов. Электрические розетки – это место, где скрытая от внешних глаз разветвленная система проводов и кабелей являет себя в осязаемом мире домашнего интерьера и позволяет человеку использовать свои удивительные токопроводящие качества на благо повседневной жизни. Без этого приспособления не обойтись ни в одной квартире, где есть хоть один мощный бытовой прибор, такой как холодильник или стиральная машина.

Для подключения электрического оборудования к силовым сетям применяются различные виды штепсельного соединения. Оно состоит из двух частей (розетка и вилка).

Розетки постоянно находятся под напряжением. Она имеет вид гнезда с закрытым расположением проводников для исключения случайного контакта с посторонними предметами.

Штепсельная вилка соединяется с источником потребления электроэнергии кабелем или образует с ним общий корпус. Окончание вилки имеет форму штырей, соответствующих расположению гнезд на розетке.

На заре широкого распространения электричества не был создан единый стандарт для применяемого оборудования. Поэтому форма и технические характеристики разъемов в разных странах оказались различными.

Стандарты

A— Американский стандарт без заземления. Также такой вид используется в Японии.
B — Американский стандарт но уже с заземлением.
C — Европейский стандарт без заземления (в России это старое исполнение розеток — в новом и исполнении заземление присутствует). Такой тип разъёмов распространён и в Европе и в России и в ближнем Зарубежье и т.д..
D — Старый Британский стандарт.
E — Французский стандарт.
F — Европейский стандарт с заземлением. Современное исполнение розеток.
G — Британский стандарт с заземлением. Современное исполнение розеток.
H — Израильский стандарт с заземлением.
I — Австралийский стандарт с заземлением.
J — Швейцарский стандарт с заземлением.
K — Датский стандарт с заземлением.
L — Итальянский стандарт с заземлением.
M — Южно Африканский стандарт с заземлением.

При стационарной установке розетки имеют корпус для накладной или утопленной установки. Существуют и переносные варианты.

Часто изделие, приобретенное за границей, не может быть подключено  к вашей сети без использования необходимого переходного устройства. Бытовые приборы, производимые для продажи на экспорт, обычно адаптируют к местным условиям.

Технические характеристики штепсельных соединений

Элементы штепсельного соединения должны соответствовать характеристикам электрической сети. В России и Европе применяется напряжение 220 и 380 Вольт, в США и Японии – 100-127 Вольт. В большинстве стран используется частота переменного тока 50 или 60 Гц.

Важной характеристикой вилок и розеток является максимальная расчетная сила тока, напрямую связанная с мощностью подключаемого оборудования. Бытовые электрические розетки предназначаются для тока не более 16А. Для подключения мощной техники монтируют соответствующие промышленные разъемы. В них обязательно присутствует заземляющий электрод. В бытовых сетях допускается обходиться без него.

Электрические розетки: виды

• Стандартная электрическая розетка, это самый распространенный тип розетки, который встречается повсюду, в каждой комнате, от гостиной до спальни и чулана, куда подключается самые популярные приборы, такие как телевизор, фен и т.п. Создана , этого достаточно для распространенных некрупных устройств и светильников. Более мощные электроприборы
  требуют специальных типов розеток для своего подключения к сети. Эти розетки созданы для работы с током силой 5 Ампер и напряжения 220 Вольт, имеют на своей передней панели 2 разъема. Они могут быть с заземлением и без.

Существуют различные варианты схем разводки электросети в жилых помещениях, отличающиеся как типом разветвления, так и силой тока. Розетка должна отвечать конкретным нуждам в каждом индивидуальном случае. Именно поэтому на рынке встречаются множество видов розеток с самой разной заявленной силой тока, которую они могут выдержать.

• Заземленные розетки используются в схемах с автоматическими выключателями, которые должны проверяться на регулярной основе. В каждом доме существуют помещения с повышенной опасностью коротких замыканий. Это кухни и ванные, которые по всем правилам должны быть оснащены розетками с заземлением. Такие розетки легко отличить по массивному корпусу и полукруглому отверстию с железной окантовкой внизу между 2 основными разъемами.

• Существуют специальные розетки, сконструированные для подключения сушильных машин. Такие электрические компоненты способны выдержать значительную мощность с напряжением от 120 до 240 Вольт. Розетки для сушильных машин часто имеют до 4-х разъемов.

• Розетки для электрических плит также обладают повышенным запасом прочности и способностью работать в режиме экстремальной мощности и большого напряжения. Такие розетки обязательно должны работать совместно с электрическим предохранителем и заземлением.

• Водонепроницаемые розетки с успехом находят свое применение на приусадебных участках, в открытых летних кафе и в бассейнах. Они выполнены из металла, устойчивого к коррозии и солнечным лучам, их внутренние токопроводящие детали надежно спрятаны от проникновения жидкости.

• Розетки с защитой от посторонних предметов сделаны специально, чтобы дети и некоторые взрослые не могли просунуть в отверстия предметы, не предназначенные для этого. Принцип действия состоит в том, что в разъемы встроены специальные затворы, которые отодвигаются только при воздействии на них штекером определенной формы. Как только вилка вытащена, отверстия снова закрываются.

• Комбинированные розетки используются в случаях, когда необходимо экономно использовать пространство. Они совмещают сразу 2 функции в одном устройстве. Например, это может быть заземленная розетка с выключателем и 15-амперный дуплекс со световой индикацией.

• Для подключения сразу нескольких потребителей электрического тока выпускаются розетки со встроенным подавителем волнообразных скачков напряжения. Они отлично защитят устройства от неполадок в контактной сети.

• Особняком стоят розетки для компьютерных сетей, радио и телефона. Они рассчитаны на низкие силы тока и небольшое напряжение до 30 Вольт.

В зависимости от условий применения розеток они могут иметь дополнительные функции

• Электрические розетки с механическим таймером способны выключить прибор в нужное время без участия человека.

• Розетки с удобным выталкивателем вилки позволяют обходиться без прикладывания лишних усилий, которые часто приводят к ослаблению крепления в стене встроенных розеток других типов.

• Электрические розетки с подсветкой легко найти в темное время суток.

• Электрические розетки с встроенным устройством защитного отключения размыкают цепь при обнаружении тока утечки.

Далеко не все электрические розетки созданы для соединения со всеми видами материалов электрических проводников. Некоторые разъемы не предназначены для работы с медными штекерами, другие не выдерживают алюминиевых. На оборотной стороне каждой розетки делается специальная маркировка, указывающая на тип проводника, в большинстве случаев оба материала будут подходящими.

В мире существует множество типов обрамления выходов электрической сети. Потому что для всего многообразия потребителей тока требуется разный набор специфических свойств и функциональных особенностей. Изобилие современных розеток позволяет осуществить оптимальный выбор для каждого случая и сделать работу приборов максимально удобной и безопасной.

Общие требования, применяемые ко всем типам штепсельных соединений

• Надежная изоляция корпуса и токоведущих частей друг от друга.
• Обеспечение плотного контакта, соответствующего допустимой величине проходящего тока.
• Защита от неправильного подключения, электробезопасность при неполном контакте и в момент подключения и отключения.
• Пожаробезопасность.

Похожие темы:

electrosam.ru

Устройство розетки. Как бывают виды и типы розеток.

Приветствую Вас на сайте электрика. В сегодняшней статье давайте поговорим об устройстве розетки, а так же рассмотрим их основные виды и типы.

В наше время электрическая энергия используется практически везде. Но для того чтобы неё пользовать нужны специальные устройства. В домашних условиях для пользования энергией мы используем обычные розетки. Это простое устройство даёт нам возможность пользоваться многими электрическими приборами.

Самая главная задача электрической розетки – это создание надёжного электрического контакта сетевой вилки от используемого вами прибора с источником питания. То есть контактами розетки.

Но кроме этого розетки ещё должны быть безопасны для человека. А их устройство должно быть таким, чтобы человек не смог прикоснуться к токопроводящим частям во время пользования этими розетками.

В условиях жёсткой конкуренции на рынке, розетки приобрели очень красивый внешний вид и так же улучшились их показатели в области безопасности.

Но если вы делаете у себя дома ремонт, и захотели заодно поменять и розетки, то для того чтобы купить нужны вам розетки вам нужно обратиться за советом к специалисту. Ну, или же самому немного разобраться в их устройстве.

Устройство розетки.

Розетка состоит из таких основных частей:

1. Основание розетки – к этому основанию крепятся все остальные детали и механизмы. Делают его обычно из пластмассы или керамики.

Керамическое считается лучше, так как оно не плавится и не горит. Но при монтаже с ним нужно обращаться очень бережно, так как оно хрупкое и может сломаться.

Так же ещё есть и более современные основания, которые сделаны с негорючего пластика со специальными добавками.

2. Суппорт – это своего рода скелет розетки. Он нужен для фиксации розетки в установочном месте (в коробке). Снаружи он прикрывается декоративной рамкой и лицевой панелью. Изготавливают его в основном из металла.

3. Распорные лапки. Основная их задача это жёсткая фиксация розетки, чтобы в момент вытягивания вилки ваша розетка не вываливал из места её установки. Делают эти лапки из металла.

4. Декоративная или монтажная рамка. Служит для прикрытия суппорта и выступает в роли декора. Делают эти рамки в основном из пластика.

5. Верхняя часть розетки. Предназначена для прикрытия токопроводящих частей, и так же выступает в роли декора, как и рамка.

6. Винт для крепления верхней части розетки.

7. Заземляющий контакт. Это очень важная часть в розетке. Дело в том, что существует очень много электрических приборов, на корпусе которых может появиться статическое электричество, и не только статическое.

Например, компьютер или холодильник. Я уверен, что многие у себя дома ощущали это неприятное пощипывание, когда дотрагивались до этих приборов.

А вот если бы у вас всё оборудование было заземлено, то такого бы не случилось. И это я уже не говорю про электрические водонагреватели.

Ведь вы знаете, что корпуса всех электрических водонагревательных приборов должны быть заземлены, или подключены через устройство защитного отключения УЗО.

8. Винтовой зажим для крепления провода. Как вы уже поняли по названию, этот винт нужен для того, чтобы подключить к розетке питание. Так же на рынке в последнее время появились розетки с контактным узлом прижимного типа.

Дело в том, что если розетку эксплуатировать с постоянными нагрузками, то со временем винт для зажима провода может отпуститься. Это приведёт к тому, что контактное соединение начнёт греться, и если вовремя не подтянуть винт, то розетка может выйти со строя.

А вот узел прижимного типа, постоянно прижимает провод с необходимым усилием, и тем самым обеспечивает хороший контакт.

9. Гнездовой контакт. Это тоже очень главная деталь в розетке. В дешёвых розетках обычно этот контакт очень слабый, и поэтому такие розетки служат очень мало.

Понятно дело, что при покупке вы не сможете проверить качество этого контакта. Но в розетках со средней ценовой категорией и выше, этот контакт обычно хороший.

10, 11. Это специальные отверстия для крепления винтами суппорта к монтажной коробке. Обычно при монтаже этими отверстиями пользуются крайне редко.

Типы и виды розеток.

Существует очень много всякого рода розеток. Все их перечислить в одной статье просто не реально. Поэтому я решил выделить только основные.

Розетки различают по типу установки:

1. Внутренние или встроенные. Применяются при монтаже скрытой электропроводки, то есть когда провода прячут в стены. Обычно такие розетки устанавливают в квартирах и домах.

2. Внешние или наружные. Применяются при монтаже наружной электропроводки. То есть когда провода прокладывают по поверхности стен. Обычно такие розетки устанавливают в деревянных домиках, и крепят их на поверхность стены.

Подробнее о типах розеток разных странах смотрите в видео ролике.

По виду розетки делятся: с заземляющим контактом и без заземляющего контакта.

Розетки без заземляющего контакта используются очень давно. В советские времена именно такие розетки устанавливались во всех квартирах и домах.

Но эти розетки и сейчас широко используются. Ведь если заземление не нужно, то тогда и нет смысла переплачивать за него деньги.

Розетки с заземляющим контактом появились немного позже, когда на рынках начала появляться различная бытовая электротехника, требуемая заземления.

Так же смотрите видео ролик про типы розеток, которые используются во всём мире.

Ещё одно полезное видео про то, как выбрать розетку.

На этом у меня всё. Если у вас есть ко мне какие-то вопросы, то задавайте их в комментариях. Я с радостью на них отвечу. Так же не забывайте нажимать на кнопки социальных сетей. Пока.

С уважением Александр!

Читайте также статьи:

fazanet.ru
