Штангенинструмент — виды, типы, назначение инструмента

Ремонт квартиры своими руками всегда связан с необходимостью выполнения различных измерений.

Обычная линейка или рулетка не всегда могут обеспечить необходимую точность, а в отдельных случаях ими просто невозможно пользоваться.

Штангенциркуль относится к профессиональным измерительным инструментам.

Наши советы призваны помочь домашнему мастеру выбрать его для выполнения многих видов замеров и разметочных работ в быту. Краткий обзор промышленных изделий большого ассортимента позволит точнее определиться с необходимой моделью по ее техническим характеристикам.

Оптимальный выбор возможен на основе учета:

классов точности;
пределов измерения;
удобств пользования;
простоты конструкции;
стоимости.

Обзор конструкций

Штангенциркули механической конструкции

Штангенциркули с цифровым дисплеем

Проверка исправности и подготовка к замеру

Внешний осмотр
Проверка нулевого показания
Оценка качества измерительных поверхностей

Приемы измерения

Замеры внешних расстояний
Измерения внутренних расстояний
Определение углублений

Особенности инструмента

Общее у штангенинструмента – два обязательных элемента конструкции:

Штанга (или металлическая рейка) с основной (неподвижной) измерительной шкалой: дает показания замеров в миллиметрах или дюймах.
Подвижная рамка (нониус или верньер) со вспомогательной шкалой: позволяет определить дробные доли миллиметра или дюймапри замерах.

По точности измерения штангенинструмент уступает только микрометру. В первом случае, при замерах мы получаем точность до десятых или сотых миллиметра (зависит от модели прибора), микрометр дает точность показаний до тысячной доли миллиметра.

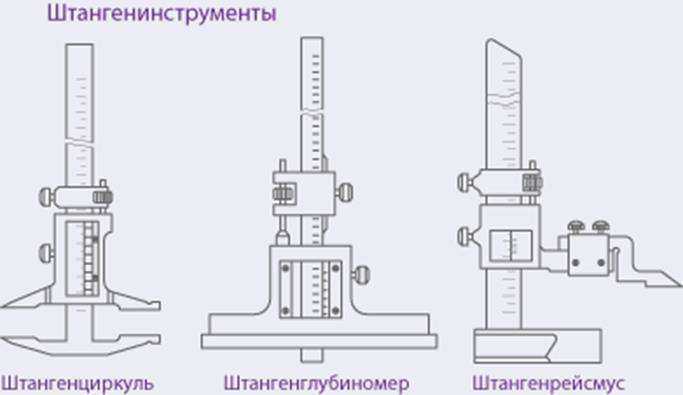

Выпускается несколько основных видом таких приборов:

Штангенциркули – позволят не только замерять параметры изделий или глубину отверстий, но и наносить разметку на поверхности.
Штангенрейсмасы – для переноса размеров с чертежа на заготовку и нанесения параллельных разметочных линий.
Штангенглубиномеры – для замеров глубины пазов и отверстий.
Штангензубомеры – для замера параметров зубчатых реек или зубьев шестеренок.

Какой штангенциркуль лучше купить

При выборе данного устройства важно определить сферу применения измерителя. Для домашнего использования нет смысла приобретать слишком громоздкие или дорогие модели

Они понадобятся профессионалам. Большие устройства нужны на заводах и производствах. Измеритель должен быть сделан из стали. Тогда он будет служить долгие годы. Хорошо, когда в комплекте идёт прочный футляр. В противном случае придётся искать что-то, в чём его транспортировать. Если говорить о самых лучших моделях, то это следующие:

Если измеритель планируется использовать для каких-то официальных замеров, то лучше, чтобы он был занесён в Госреестр. Так не будет возникать каких-либо сложностей при проведении необходимых поверок. Такая процедура нужна для частных сертифицированных мастеров, на коммерческих производствах, на крупных предприятиях государственного сектора.

История инструмента

Первым изобрели штангенциркуль. Не стоит доверять немецким терминам, созвучным с этим инструментом: в переводе «stangenzirkel» – это большой циркуль, для начертания дуг большого радиуса и окружностей большого диаметра. В немецком языке штангенциркуль обозначают словом «messschieber» — «раздвижной измеритель».

Прообраз первого штангенциркуля был деревянным, и появился в начале 17 века. Но в том виде и конструкции – с нониусом – в котором знаем прибор мы, штангенциркуль появился в конце 18 века в Англии, и сразу – в металле. Автором первого нониуса был математик Педру Нуниш – он разрабатывал навигационные приборы для флота, но более ранняя модель подвижной рамки со шкалой изобретена французским математиком Пьером Вернье в 30-х годах 16 века (поэтому второе название нониуса – верньер).

Практически одновременно – с разницей в 5-7 лет появились и остальные штангенинструменты: развивалась техника и технический прогресс, появились новые технологии.

Примером влияния новых технологий на такие приборы являются электронное отсчетное устройство, или разметка штангенциркулей свыше 500 мм не от нуля. Во втором случае это связано с возможностью нанесения разметки с помощью лазера: устаревший – механический – способ нанесения разметки не мог обеспечить необходимую точность измерительным инструментам.

Медицинские

Применяются при изготовлении зубных протезов. При помощи такого инструмента стоматолог снимает размеры челюсти человека (в том случае если слепок прикуса не делается). Такие приспособления так же можно применять при изготовлении протезов конечностей.Прибор производится из специальной нержавеющей медицинской стали. Отличительная особенность – присутствие дробинок на кончиках дуг. Сделано это для того, чтобы исключить вероятность травмирования пациента при проведении замеров.

Еще одна сфера применения таких кронциркулей в медицине – пластическая хирургия. С их помощью осуществляется разметка участков тела человека.Кроме того, инструмент иногда используется мастерами татуажа, чтобы проконтролировать масштаб разнообразных элементов тату.

Виды и особенности инструментов

Мы предлагаем основные виды штангенциркулей ГОСТ 166-89:

Тип-1 – модели ШЦ-1, ШЦЦ-1 (с цифровым отсчетом), ШЦК (с круговым отсчетным устройством).
Тип-2 – модели ШЦ-2, ШЦЦ-2.
Тип-3 – модели ШЦ-3, ШЦЦ-3.
Модели с твердосплавными губками – ШЦТ (ШЦТ-1, ШЦТ-2, ШЦТ-3).

Тип 1. Инструмент имеет двустороннее расположение губок: одни используются для проведения замеров наружных параметров, вторые – для измерения параметров внутренних и выполнения разметочных работ. В моделях с верхней границей от 125 мм и выше предусмотрены глубиномеры для проведения замеров углубленных уступов, пазов и отверстий.

Кроме проведения замеров крупных элементов (деталей) этот тип штангенциркулей удобен при измерении шага резьбы: у них малые губки имеют профиль и форму заостренных лезвий.

Тип 2. Как и модели Тип-1, эти штангенциркули имеют две пары совмещенных губок – с плоскими внутренними поверхностями и цилиндрическими – наружными. Но этот тип инструмента не оборудуется глубиномером.

Тип 3. Исключительно измерительный инструмент – оборудован только одной парой губок. Как правило, такой инструмент используется при замерах больших деталей (заготовок, элементов деталей)

Модели ШЦТ. Это те же модели ШЦ, но отличие – в конструкции губок: на них устанавливаются твердосплавные пластине. Это позволяет проводить ремонт рабочих поверхностей штангенциркулей и дальнейшее использование инструмента. Применяются для проведения замеров, когда на рабочие поверхности (губки) штангенциркуля существует постоянное абразивное воздействие поверхностей.

Что следует знать о штангенциркулях

Штангенциркуль требуется аккуратного бережного обращения, потому что другие факторы могут даже уменьшить его точность и

измерить результаты замеров:

Повреждение рабочей поверхности – решающим может стать наличие даже маленькой царапины или сбоя.
Износ губок, или же отсутствие строго параллельности между губками.
Скопившаяся грязь или пыль между подвижными элементами штангеля.
Нулевые показания настроены неправильно.

Хранить инструмент стоит в футляре, который обязательно должен быть в комплекте.

ШТАНГЕНГЛУБИНОМЕРЫ

Штангенглубиномер – разновидность штангенинструмента. Его назначение – получение данных замеров глубин в деталях – пазов, канавок, отверстий, уступов.

Особенности и разновидности инструмента

Внешне прибор напоминает штангенциркуль – есть металлическая рамка и штанга. Но нет губок: в качестве рабочих (измерительных) элементов выступают торцы основания и штанги прибора. Стандартная точность измерения моделей с механическим нониусом – 0,1 мм (как у штангенциркуля), но более точными моделями являются с инструменты с круговой (0,02 мм ) и цифровой (0,01 мм) шкалой.

Принцип работы инструмента прост: рабочую часть штанги вводят в замеряемое углубление, а зафиксированное рамкой с основанием (опускают до упора) положение дает показания. Если необходимо провести измерения на сложных поверхностях, для штанги используют специальные наконечники и колки.

Тип глубиномера по ГОСТ 162-90 определяется способом отсчета:

ШГ – модель с отсчетом по нониусу.
ШГК – модель с круговой шкалой.
ШГЦ – цифровая (электронная) модель.

Тип инструмента, диапазон измерений, шаг дискретности (цена деления) определяется нанесенной на изделие маркировкой.

Инструмент используется в слесарном деле (станочная обработка заготовок), в машиностроении и строительстве, при проведении ремонтных работ (строительство, автомастерские, оборудование) и прочих сферах, где необходимы точные замеры.

Техническое состояние и поверка штангенциркуля

Одним из наиболее важных требований обеспечения точности инструмента является его чистота. Намагниченный слой металлических опилок, консервирующая смазка, грязь – все это может значительно исказить результат измерений. Также на результат влияет износ инструмента, его деформация, нарушения настроек. Во избежание этого необходима ежегодная поверка штангенциркуля специализированном сервисном центре с ремонтом и настройкой. Самая же простая проверка корректности показаний – это совпадение нулевых штрихов при полном закрытии губок.

ШТАНГЕНРЕЙСМАССЫ

Штангенрейсмас – простой и точный инструмент, который используется при замерах высоты детали, глубины отверстий, взаиморасположения поверхностей деталей на одном корпусе и проведения разметочных операций. Прибор может использоваться с дополнительным подсоединяемым узлом, на который устанавливаются измерительные головки с параллельным или перпендикулярным размещением относительно плоскости основы.

Особенности и разновидности инструмента

Прибор имеет внешнюю схожесть с большинством представителей категории штангенинструментов. Его конструкция в соответствии с ГОСТ 164-90 предусматривает элементы:

Массивная основа.
Вертикальная штанга с миллиметровой основной шкалой (линейкой).
Основная рамка.
Нониус с дополнительной (микрометрической) шкалой.
Измерительная ножка.
Вспомогательные элементы – винты и гайки рамок, держатель сменных приспособлений, чертилка, микрометрическая рамка.

Инструмент позволяет проводить и горизонтальные, и вертикальные измерения, а при установке дополнительного узла – наклонные измерения.

Используется штангенрейсмас в слесарном деле и токарных мастерских: с его определяют линейные геометрические размеры деталей, глубины отверстий и пазов, выполняют разметку заготовок при сборке или ремонте. Применяется в разных отраслях промышленности – металлообработке, машиностроении, автомобиле- и кораблестроении.

Классификация приборов осуществляется по нескольким показателям:

По конструктивным особенностям: ШР – нониусные, ШРК – с круговой шкалой отсчета, ШРЦ – с цифровым (электронным) отсчетом.
По максимально измеряемой высоте (длине) деталей (максимальный показатель – 2500 мм).
По классу точности.
Для цифровых моделей – по шагу дискретности.

Как померить глубину цифровым прибором

Рассмотрим особенности измерений глубины штангенциркулем цифрового типа. Для этого понадобится выдвижная планка-глубиномер, которая позволяет выявить не только глубину отверстия в детали, но еще и размеры выступов. Принцип измерения следующий:

Выдвинуть планку путем перемещения подвижной рамки
Утопить ее внутри заготовки до соприкосновения торцевой части планки с дном
Торцевая часть неподвижной части инструмента должна упереться при этом в верхнюю часть заготовки (этот момент нужно учесть обязательно, так как от него зависит точность показаний)
Произвести соответствующие исчисления по шкале. Если в руках цифровой инструмент, то результаты будут выведены на дисплей автоматически в миллиметрах. Для нониусных и стрелочных приборов отчисления значений выполняется по инструкции, как описано выше

Как пользоваться штангенциркулем, многие не знают, даже если приходится сталкиваться с такой необходимости практически ежедневно. На основании инструкции, необходимо запомнить принцип проведения измерений и правильность отсчета, что позволит получать точные результаты, от которых зависит технологический процесс. Особенности измерений штангенциркулями показано на видео ниже.

https://youtube.com/watch?v=5tnYqpZPEv8%3F

ШТАНГЕНЗУБОМЕРЫ

Штангензубомер – устройство, которое напоминает сочетание обычного штангенциркуля и глубиномера. Глубиномер позволяет выставить высоту измерения (у зубьев шестеренок толщина меняется в зависимости от высоты), а штангенциркуль позволяет измерить толщину зуба на определенной высоте (в точке замера).

Основная сфера использования – машиностроение: с помощью прибора изготавливают или ремонтируют сложные механизмы (узлы), которые имеют зубчатые передачи – шестеренки или зубчатые рейки.

Особенности инструмента

Конструктивно штангензубомер представляет собой штангу и линейку: они перемещаются в пазах с перпендикулярным (угол 90°) размещением. Рамка оборудована нониусами, за постановку штанги и рамки отвечает микропередача, а фиксация элементов осуществляется стопорными винтами. Измерительные шкалы на линейке и штанги нанесены в небольших углубленных поверхностях для предотвращения преждевременного износа.

Мы предлагаем модели с нониусом (вертикальная и горизонтальная шкала с ценой деления 0,5 мм, с величиной отсчета по нониусу в пределах 0,02 мм) или электронным отсчетом. Инструмент выполнен из инструментальной стали с матовым (антибликовым) хромированным покрытием. Измерительные поверхности имеют твердосплавное покрытие.

В каталоге представлены модели, предназначенные для проведения замеров на деталях с разным шагом зуба, и разным пределом измерений. Подбор инструмента можно выполнить самостоятельно или обратиться за помощью к нашему консультанту: это упростит и ускорит правильный выбор прибора в соответствии с вашими требованиями.

Как снять показания с помощью штангенциркуля

Перед началом работы необходима поверка штангенциркуля на точность. Для этого необходимо полностью свести губки и проверить совпадение нулей на обеих шкалах. Если нет совпадения, то в зависимости от требуемой точности необходимо либо взять другой инструмент, либо учесть имеющуюся погрешность.

В процессе измерения учтите следующие рекомендации:

Для замера внешнего размера разведите губки штангенциркуля, поместите предмет и соедините их.
Замер внутреннего размера производится путем размещения соответствующих верхних губок внутрь измеряемой области и их разведением до упора
Губки должны упереться в края детали. Если поверхность твердая, то можно немного сжать для плотной фиксации, для мягкой этого делать не следует, т. к. можно исказить результат.
Проверьте расположение штангенциркуля относительно измеряемой детали на отсутствие перекосов. Для этого губки должны располагаться на одинаковом расстоянии от края детали.
Зафиксируйте нониус крепежным винтом.
Определите целое число миллиметров по основной шкале.
Находим совпадение штриха на нониусе с нулем основной шкалы и отсчитываем количество делений.
Умножаем количество делений нониуса на цену деления и суммируем со значением основной шкалы.

Описание

Принцип действия штангенциркулей с отсчетом по нониусу (ШЦ) заключается в измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.

Принцип действия штангенциркулей с отсчетом по круговой шкале (ШЦК) заключается в измерении линейных размеров методом непосредственной оценки в целых миллиметрах по шкале штанги и долей миллиметров по круговому отсчетному устройству, встроенному в рамку штангенциркуля.

Принцип действия штангенциркулей с цифровым отсчетным устройством (ШЦЦ) заключается в преобразовании линейного перемещения рамки штангенциркуля в изменения элек -трического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчетного устройства. Отсчет размеров производится по цифровому отсчетному устройству. Имеется возможность измерения в дюймах, а также возможность установки нуля.

Штангенциркули выпускаются трех основных типов: I — двусторонний с глубиномером;

II — двусторонний; III — односторонний.

Внешний вид штангенциркулей представлен на рисунках 1-7.

Рисунок 2 — Штангенциркуль ШЦ- II

Пломбирование штангенциркулей не предусмотрено.

Штангенциркуль нониусный тип ШЦ-III

ШЦ-3 — односторонний штангенциркуль с возможностью разметки деталей и определения внутренних и внешних размеров. Нониусный штангенциркуль ШЦ-3 соответствует требованиям ГОСТ 166-89 и внесен Госреестр средств измерения за №41094-09. Диапазон измерения от 0 до 2000мм в зависимости от модели. По запросу может быть выдано свидетельство о поверке.

Основные технические характеристики ШЦ-3 приведены в таблице:

Параметры	ШЦ-III-250	ШЦ-III-400	ШЦ-III-500	ШЦ-III-630	ШЦ-III-800	ШЦ-III-1000	ШЦ-III-1600	ШЦ-III-2000
A мм.	60	100	100	100	100	100	125	150
B мм.	10	10	10	10	20	20	20	20
C мм.	10	12	12	12	18	18	18	20
Диапазон измерений, мм.	0-250	0-400	0-500	250-630	250-800	320-1000	500-1600	800-2000
Значение отсчета по нониусу, мм.	0,05	0,05	0,05	0,05	0,05	0,05	0,05	0,05
Погрешность, +_ мм.	0,04	0,04	0,05	0,05	0,06	0,07	0,1	0,1
Отклонение от плоскостности и параллельности измерительных поверхностей губок для измерения наружных поверхностей, мм.	0,004	0,004	0,004	0,004	0,004	0,004	0,004	0,004
Отклонение от параллельности измерительных поверхностей губок для измерения внутренних поверхностей, мм.	0.02	0.02	0.02	0.02	0.02	0.02	0.02	0.02
Расстояние между губками для измерения внутренних поверхностей, мм.	10 +0.02	10 +0,02	10 +0,02	10 +0,02	20 +0,03	20 +0,03	20 +0,03	20 +0,03
Кол-во шт. в упаковке	30	10	10	10	5	5	5	2
Вес упаковки, кг.	22	16	17	19	21	24	30	32
Габариты упаковки, см.	48х42х29	72х44х17	71х44х16	83х44х17	131х29х21	131х29х21	193х24х18	245х34х11245 х34х11

Штангенциркуль российского производителя

ШТАНГЕНЦИРКУЛИ ГОСТ 166-89

Штангенци́ркуль — универсальный высокоточный измерительный инструмент, который предназначен для измерений наружных и внутренних размеров, а также глубины отверстий.

Для удобства работы и быстроты снятия показаний измерения штангенциркули бывают:

нониусные (показания снимаются по шкалам штанги и нониуса)
циферблатные (оснащены циферблатом для удобства и быстроты снятия показаний,
цифровые — с цифровой индикацией для безошибочного считывания.

Порядок снятия показаний нониусного штангенциркуля:
• необходимо запомнить числовое значение целых миллиметров на шкале штанги по делению, обозначенного штрихом, ближайшим слева к нулевому делению нониуса;

• доли миллиметра определяют по шкале нониуса, при совпадении ближайшего к нулевому делению штриха нониуса со штрихом шкалы штанги, и умножают его показатель на цену деления (0,1 мм) нониуса.
• полную величину показания измерения получают сложением целого числа миллиметров и долей миллиметра.

Виды штангенциркулей Штангенциркули по ГОСТ 166-89:

Штангенциркуль ШЦ-I предназначен для измерения наружных и внутренних размеров, а так же для измерения глубин отверстий (штангенциркуль с двусторонним расположением губок и глубиномером).
Штангенциркуль ШЦ-II предназначен для измерения наружных и внутренних размеров и для разметки (штангенциркуль с двусторонним расположением губок, оснащённый рамкой микрометрической подачи).
Штангенциркуль ШЦ-III
предназначен для измерения наружных и внутренних размеров (штангенциркуль с односторонним расположением губок).
Штангенциркуль ШЦТ-I предназначен для измерения наружных размеров и глубин в условиях повышенного риска изнашивания рабочей поверхности измерительного прибора (штангенциркуль с односторонним расположением губок оснащённых твёрдым сплавом).
Штангенциркуль ШЦК-I предназначен для измерения наружных и внутренних размеров, а так же для измерения глубин отверстий (штангенциркуль с круговой шкалой).
Штангенциркуль ШЦЦ-I с цифровой индикацией (электронный).
Штангенциркуль ШЦЦ-II
Штангенциркуль ШЦЦ-III
Штангенциркуль ШЦЦТ-I с цифровой индикацией (штангенциркуль электронный с твердосплавными губками).
Штангенциркуль ШЦР – разметочный штангенциркуль
Штангенциркуль электронный специальный для наружных канавок
Штангенциркуль электронный специальный для внутренних канавок
Штангенциркуль электронный специальный для глубоких отверстий
Штангенциркуль электронный специальный трубный
Штангенциркуль электронный специальный для уступов
Штангенциркуль электронный специальный для межцентровых расстояний

Что необходимо учитывать при выборе штангенциркуля

покупайте прибор с подходящей длиной шкалы, которая у разных моделей может составлять от 125 до 500 мм.
обратите внимание на шаг измерений штангенциркуля, который может быть 0,1 мм / 0,05 мм / 0,02 мм / 0,01 мм и чем меньше цена деления, тем точнее будет измерение.

В зависимости от конструкции и числа измерительных губок штангенциркули изготовляются трёх видов и 8 типоразмеров.

Для пределов измерения до 400 мм обе измерительные губки могут сдвигаться вплотную при нулевом отсчёте. На больших размерах начало измерения не совпадает с нулевой отметкой. Штангенциркули с пределом измерения от 0 до 125 (150) мм и размером отсчёта 0,1 мм имеют двусторонние губки, служащие для измерения наружных (нижние губки) и внутренние (верхние губки) размеров, и линейки глубиномера для измерения высоты уступов, глубин пазов, проточек и т.д. Штангенциркули с верхним пределом измерения до 250 (160) мм и размером отсчёта 0,1 или 0,05 мм имеют также двусторонние губки, но нижние губки используются для наружных и внутренних измерений, а верхние для разметки или измерений наружных размеров внутри узких неглубоких проточек. Разметочными губками можно наносить параллельные линии, окружности и другие элементы контура изготовляемых деталей . В этих штангенциркулях губки для измерения внутренних размеров имеют цилиндрические измерительные поверхности. Размер этих губок в сведённом состоянии, равный обычно 10 мм, маркируется на нерабочей поверхности губкиок и при измерении внутренних размеров прибавляется к отсчёту.

Штангенциркули с верхними пределами измерений от 400 до 2000 мм имеют односторонние губки, по конструкции аналогичные нижним губкам штангенциркуля. Два последних вида штангенциркуля имеют т. н. микрометрическую подачу (используемую в основном при разметке) для более точной установки размера. Размер отсчёта у этих штангенциркулей — 0,1 мм.

У нас Вы можете купить (заказать) высококачественные штангенциркули российских производителей, как для бытового назначения, так и для профессионального использования. Качество в измерениях превыше всего. Мы уверены, что вы сделаете правильный выбор. Оптовым покупателям предоставляется скидка.

Предлагаем из наличия на складе и под заказ :

Штангенциркули нониусные тип ШЦ-I ГОСТ 166-89 (Россия):

штангенциркуль нониусный ШЦ-I-125 0.02/0
штангенциркуль нониусный ШЦ-I-125 0.05/0
штангенциркуль нониусный ШЦ-I-125 0.02/1
штангенциркуль нониусный ШЦ-I-125 0. 05/1
штангенциркуль нониусный ШЦ-I-125 0.05 PRO
штангенциркуль нониусный ШЦ-I-150 0.05
штангенциркуль нониусный ШЦ-I-150 0.02
штангенциркуль нониусный ШЦ-I-150 0,02 с поверкой
штангенциркуль нониусный ШЦ-I-150 0.01
штангенциркуль нониусный ШЦ-I-150 0,05 с поверкой
штангенциркуль нониусный ШЦ-I-150 0.05 PRO
штангенциркуль нониусный ШЦ-I-200 0.02

штангенциркуль нониусный ШЦ-I-200 0.05
штангенциркуль нониусный ШЦ-1-250 0,05 PRO с глубиномером с поверкой
штангенциркуль нониусный ШЦ-I-200 0.05 PRO
штангенциркуль нониусный ШЦ-I-250 0.02
штангенциркуль нониусный ШЦ-I-250 0,02 с поверкой
штангенциркуль нониусный ШЦ-I-250 0.05
штангенциркуль нониусный ШЦ-I-250 0.05 PRO
штангенциркуль нониусный ШЦ-I-250 0,05 с поверкой
штангенциркуль нониусный ШЦ-I-300 0.02
штангенциркуль нониусный ШЦ-I-300 0,02 с поверкой
штангенциркуль нониусный ШЦ-I-300 0,05 с поверкой
штангенциркуль нониусный ШЦ-I-300 0. 05
штангенциркуль нониусный ШЦ-I-300 0.05 PRO

Штангенциркули нониусные тип ШЦ-II ГОСТ 166-89 (Россия):

штангенциркуль нониусный ШЦ-II-160 губки 60мм 0.05

штангенциркуль нониусный ШЦ-II-200 губки 60мм 0.05
штангенциркуль нониусный ШЦ-II-200 губки 60мм 0,05 с поверкой
штангенциркуль нониусный ШЦ-II-250 губки 60мм 0,1
штангенциркуль нониусный ШЦ-II-250 губки 60 мм 0,02
штангенциркуль нониусный ШЦ-II-250 губки 60мм 0,05
штангенциркуль нониусный ШЦ-II-250 губки 60мм 0,05 с поверкой
штангенциркуль нониусный ШЦ-II-300 губки 60мм 0.05
штангенциркуль нониусный ШЦ-II-300 губки 90мм 0.05
штангенциркуль нониусный ШЦ-II-320 губки 60 мм 0.1
штангенциркуль нониусный ШЦ-II-320 губки 60мм 0.05
штангенциркуль нониусный ШЦ-II-400 губки 100 мм 0.05
штангенциркуль нониусный ШЦ-II-400 губки 150 мм 0,05
штангенциркуль нониусный ШЦ-II-500 губки 100мм 0. 05
штангенциркуль нониусный ШЦ-II-500 губки 150мм 0.05
штангенциркуль нониусный ШЦ-II-630 губки 100мм 0.05

штангенциркуль нониусный ШЦ-II-800 губки 100мм 0.05
штангенциркуль нониусный ШЦ-II-800 губки 125мм 0.05
штангенциркуль нониусный ШЦ-II-800 губки 150мм 0.05
штангенциркуль нониусный ШЦ-II-1000 губки 125 мм 0.05
штангенциркуль нониусный ШЦ-II-1000 губки 150мм 0.05
штангенциркуль нониусный ШЦ-II-1600 губки 125 мм 0,1
штангенциркуль нониусный ШЦ-II-1600 губки 150мм 0.1
штангенциркуль нониусный ШЦ-II-1600 губки 125 мм 0,5
штангенциркуль нониусный ШЦ-II-1600 губки 150мм 0.5
штангенциркуль нониусный ШЦ-II-2000 губки 150мм 0.1
штангенциркуль нониусный ШЦ-II-2000 губки 150мм 0.5
штангенциркуль нониусный ШЦ-II-2000 губки 300мм 0.5

Штангенциркули нониусные тип ШЦ-III ГОСТ 166-89 (Россия):

штангенциркуль нониусный ШЦ-III-400 губки 100 мм 0.
05
штангенциркуль нониусный ШЦ-III-400 губки 150 мм 0.05
штангенциркуль нониусный ШЦ-III-500 губки 100 мм 0,05
штангенциркуль нониусный ШЦ-III-500 губки 150мм 0.05
штангенциркуль нониусный ШЦ-III-600 губки 100мм 0.05
штангенциркуль нониусный ШЦ-III-600 губки 150мм 0.05
штангенциркуль нониусный ШЦ-III-630 губки 100мм 0.05
штангенциркуль нониусный ШЦ-III-630 губки 150мм 0.05
штангенциркуль нониусный ШЦ-III-800 губки 100мм 0.05
штангенциркуль нониусный ШЦ-III-800 губки 150мм 0.05
штангенциркуль нониусный ШЦ-III-1000 губки 125мм 0.05
штангенциркуль нониусный ШЦ-III-1000 губки 150мм 0,05
штангенциркуль нониусный ШЦ-III-1000 губки 200мм 0.05
штангенциркуль нониусный ШЦ-III-1250 губки 125мм 0.01
штангенциркуль нониусный ШЦ-III-1600 губки 125мм 0.1
штангенциркуль нониусный ШЦ-III-1600 губки 200мм 0.1
штангенциркуль нониусный ШЦ-III-1600 губки 300мм 0.1

штангенциркуль нониусный ШЦ-III-1600 губки 125мм 0. 5
штангенциркуль нониусный ШЦ-III-2000 губки 150мм 0.1
штангенциркуль нониусный ШЦ-III-2000 губки 300мм 0.1
штангенциркуль нониусный ШЦ-III-2000 губки 150мм 0.5
штангенциркуль нониусный ШЦ-III-3000 губки 250мм 0.1
штангенциркуль нониусный ШЦ-III-4000 губки 250мм 0.5
штангенциркуль нониусный ШЦ-III-5000 губки 250мм 0.5

Штангенциркули с круговой шкалой тип ШЦК-I ГОСТ 166-89 (Россия):

штангенциркуль ШЦК-I-150 0.01 с круговой шкалой
штангенциркуль ШЦК-I-150 0.02 с круговой шкалой
штангенциркуль ШЦК-I-200 0.01 с круговой шкалой
штангенциркуль ШЦК-I-200 0.02 с круговой шкалой
штангенциркуль ШЦК-I-300 0.01 с круговой шкалой
штангенциркуль ШЦК-I-300 0.02 с круговой шкалой

Штангенциркули электронные тип ШЦЦ-I ГОСТ 166-89 (Россия):

штангенциркуль электронный ШЦЦ-I-100 0.01
штангенциркуль электронный ШЦЦ-I-125 0,01
штангенциркуль электронный ШЦЦ-I-125 0. 01 IP-54
штангенциркуль электронный ШЦЦ-I-150 0.01
штангенциркуль электронный ШЦЦ-I-150 0.01 IP-54
штангенциркуль электронный ШЦЦ-I-150 0.01 вл.защ. IP-67
штангенциркуль электронный ШЦЦ-I-200 0.01
штангенциркуль электронный ШЦЦ-I-200 0.01 IP-54
штангенциркуль электронный ШЦЦ-I-250 0,01
штангенциркуль электронный ШЦЦ-I-250 0.01 IP-54
штангенциркуль электронный ШЦЦ-I-250 0,01 IP-54 с поверкой (Россия)
штангенциркуль электронный ШЦЦ-I-300 0,01
штангенциркуль электронный ШЦЦ-I-300 0.01 IP-54
электронный штангенциркуль ШЦЦ-I-300 0.01 (Россия)

Штангенциркули электронные с твердосплавными губкиками тип ШЦЦТ-I (Россия):

штангенциркуль электронный ШЦЦТ-I-150 0.01 с твердосплавными губками
штангенциркуль электронный ШЦЦТ-I-200 0.01 с твердосплавными губками
штангенциркуль электронный ШЦЦТ-I-300 0.01 с твердосплавными губками

Штангенциркули электронные тип ШЦЦ-II ГОСТ 166-89 (Россия):

штангенциркуль электронный ШЦЦ-II-200 губки 60 мм 0,01
штангенциркуль электронный ШЦЦ-II-200 губки 90 мм 0,01
штангенциркуль электронный ШЦЦ-II-250 губки 60 мм 0. 01
штангенциркуль электронный ШЦЦ-II-250 губки 90 мм 0,01
штангенциркуль электронный ШЦЦ-II-300 губки 60мм 0.01
штангенциркуль электронный ШЦЦ-II-300 губки 90мм 0.01
штангенциркуль электронный ШЦЦ-II-400 губки 100 мм 0.01
штангенциркуль электронный ШЦЦ-II-400 губки 125мм 0.01
штангенциркуль электронный ШЦЦ-II-400 губки 150мм 0.01
штангенциркуль электронный ШЦЦ-II-400 губки 200мм 0.01
штангенциркуль электронный ШЦЦ-II-500 губки 100мм 0.01
штангенциркуль электронный ШЦЦ-II-500 губки 125мм 0.01
штангенциркуль электронный ШЦЦ-II-500 губки 150мм 0.01
штангенциркуль электронный ШЦЦ-II-500 губки 200мм 0.01
штангенциркуль электронный ШЦЦ-II-500 губки 250мм 0.01
штангенциркуль электронный ШЦЦ-II-500 губки 300мм 0.01
штангенциркуль электронный ШЦЦ-II-630 губки 100 мм 0,01
штангенциркуль электронный ШЦЦ-II-630 губки 200мм 0.01
штангенциркуль электронный ШЦЦ-II-800 губки 125мм 0. 01
штангенциркуль электронный ШЦЦ-II-800 губки 150мм 0.01
штангенциркуль электронный ШЦЦ-II-800 губки 250мм 0.01
штангенциркуль электронный ШЦЦ-II-1000 губки 125мм 0.01
штангенциркуль электронный ШЦЦ-II-1000 губки 200мм 0.01
штангенциркуль электронный ШЦЦ-II-1000 губки 300мм 0.01
штангенциркуль электронный ШЦЦ-II-1600 губки 125мм 0.01
штангенциркуль электронный ШЦЦ-II-1600 губки 150мм 0.01

Штангенциркули электронные тип ШЦЦ-III ГОСТ 166-89 (Россия):

штангенциркуль электронный ШЦЦ-III-400 губки 100мм 0.01
штангенциркуль электронный ШЦЦ-III-400 губки 125 мм 0,01
штангенциркуль электронный ШЦЦ-III-400 губки 150мм 0.01
штангенциркуль электронный ШЦЦ-III-400 губки 200мм 0.01
штангенциркуль электронный ШЦЦ-III-400 губки 250мм 0.01
штангенциркуль электронный ШЦЦ-III-500 губки 100мм 0.01
штангенциркуль электронный ШЦЦ-III-500 губки 150мм 0. 01
штангенциркуль электронный ШЦЦ-III-500 губки 200мм 0.01
штангенциркуль электронный ШЦЦ-III-500 губки 250мм 0.01
штангенциркуль электронный ШЦЦ-III-500 губки 300 мм 0,01
штангенциркуль электронный ШЦЦ-III-630 губки 100 мм 0.01
штангенциркуль электронный ШЦЦ-III-630 губки 150мм 0.01
штангенциркуль электронный ШЦЦ-III-800 губки 125мм 0.01
штангенциркуль электронный ШЦЦ-III-800 губки 150мм 0.01
штангенциркуль электронный ШЦЦ-III-1000 губки 125мм 0.01
штангенциркуль электронный ШЦЦ-III-1000 губки 150мм 0.01
штангенциркуль электронный ШЦЦ-III-1000 губки 200мм 0.01
штангенциркуль электронный ШЦЦ-III-1000 губки 300мм 0.01
штангенциркуль электронный ШЦЦ-III-1600 губки 125мм 0.01
штангенциркуль электронный ШЦЦ-III-2000 губки 150 мм 0.01
штангенциркуль электронный ШЦЦ-III-3000 губки 150мм 0.01

Штангенциркули электронные специальные (Россия):

штангенциркуль электронный специальный 0-150мм 0. 01 для наружных канавок
штангенциркуль электронный специальный 0-200мм 0.01 для наружных канавок
штангенциркуль электронный специальный 0-300мм 0.01 для наружных канавок
штангенциркуль электронный специальный 0-500мм 0.01 для наружных канавок
штангенциркуль электронный специальный 20-170мм 0.01 для внутренних канавок
штангенциркуль электронный специальный 25-225мм 0.01 для внутренних канавок
штангенциркуль электронный специальный 30-330мм 0.01 для внутренних канавок
штангенциркуль электронный специальный 50-560мм 0.01 для внутренних канавок
штангенциркуль электронный специальный 15-150mm 0,01 для глубоких отверстий
штангенциркуль электронный специальный 18-200mm 0,01 для глубоких отверстий
штангенциркуль электронный специальный 20-300mm 0,01 для глубоких отверстий
штангенциркуль электронный специальный 22-500mm 0,01 для глубоких отверстий
штангенциркуль электронный специальный 0-150mm 0,01 трубный
штангенциркуль электронный специальный 0-150mm 0,01 для уступов
штангенциркуль электронный специальный 0-200mm 0,01 для уступов
штангенциркуль электронный специальный 20-150mm 0,01 для межцентровых расстояний
штангенциркуль электронный специальный 20-200mm 0,01 для межцентровых расстояний
штангенциркуль электронный специальный 20-300mm 0,01 для межцентровых расстояний
штангенциркуль электронный специальный 20-500mm 0,01 для межцентровых расстояний

Штангенциркули разметочные (Россия):

штангенциркуль разметочный ШЦР-150 0. 1
штангенциркуль разметочный ШЦР-150 0.1 тв.сплав.
штангенциркуль разметочный ШЦР-200 0.1
штангенциркуль разметочный ШЦР-200 0.1 тв.сплав.
штангенциркуль разметочный ШЦР-250 0.1
штангенциркуль разметочный ШЦР-250 0.1 тв.сплав.
штангенциркуль разметочный ШЦР-300 0.1
штангенциркуль разметочный ШЦР-300 0.1 тв.сплав.

Для оформления заказа на качественные штангенциркули российского производства (завод оборонсервиса) свяжитесь с отделом продаж инструмента ООО «Альянс»

Отгружаем измерительный инструмент во все регионы России

прайс-листы

вернуться на главную страницу сайта

В наличии разные типы штангенциркуля

Штангенциркули, штангенциркули, штангенциркули. Этот простой маленький инструмент имеет больше разновидностей, чем вы думаете. Существует множество различных типов штангенциркуля в зависимости от задачи точного измерения, которую вы пытаетесь выполнить. Сегодня мы познакомим вас с различными типами суппортов. Мы надеемся, что это повысит ваш уровень знаний в области инструментов точного измерения и поможет вам подготовиться к следующей задаче точного измерения.

Штангенциркуль — это инструмент, используемый для измерения расстояния между двумя точками на детали или объекте. Штангенциркуль регулируется так, чтобы его кончики или губки располагались в двух соответствующих точках измерения, а расстояние можно определить по показаниям штангенциркуля или путем сравнения расстояния губок с эталоном измерения. Штангенциркули просты по своей концепции, но, несомненно, полезны в ряде областей, таких как метрология, машиностроение, деревообработка, медицина, металлообработка и наука. На сегодняшний день доступно 8 различных типов штангенциркуля. К ним относятся: внутренний штангенциркуль, наружный штангенциркуль, штангенциркуль с делителем, штангенциркуль с нечетной ножкой, микрометрический штангенциркуль, штангенциркуль, штангенциркуль с циферблатом и цифровой штангенциркуль.

Штангенциркули используются, как следует из названия, для измерения внутренней части детали. При использовании штангенциркуля губки помещаются во внутренние стенки или области измеряемой детали и регулируются таким образом, чтобы они плотно прилегали, но не вызывали повреждений. Напротив, внешние штангенциркули используются для измерения внешней части детали. Челюсти расположены вдоль внешней поверхности для измерения, и эти штангенциркули обладают большой способностью измерять очень большие внешние расстояния. Штангенциркуль-делитель может быть более известен как компас. Точки на каждой губке штангенциркуля с делителем заточены, чтобы действовать как чертилы, чтобы отметить определенные места на детали. Они часто используются для измерения расстояний на картах или чертежах. Внешние штангенциркули иногда называют штангенциркулем с нечетными ногами или штангенциркулем-гермафродитом, и они используются в основном для обозначения определенного места на определенном расстоянии от одной стороны детали. Согнутая нога опирается на край заготовки, а чертилка прямой ноги отмечает необходимое место. Штангенциркуль микрометра очень просто микрометр. Штангенциркуль-микрометр — это просто полное название инструмента.

Нониусные, циферблатные и цифровые штангенциркули очень похожи по конструкции и функциям, но различаются главным образом способом отображения окончательных показаний измерения. Каждый из этих штангенциркулей обеспечивает прямое показание измерения, в отличие от перечисленных выше штангенциркулей, которые требуют сравнения с другим эталоном измерения. Стандартный нониус, циферблат или цифровой штангенциркуль поставляется с губками для внутренних и внешних измерений, а также глубинным зондом для измерения глубины. Штангенциркуль отличается своей нониусной шкалой. Шкала нониуса — это визуальная шкала с различными градациями, позволяющая выполнять очень точную интерполяцию. Чтение шкалы нониуса требует практики и навыков. Штангенциркули с циферблатом используют систему считывания с циферблатом, которую обычно можно поворачивать, чтобы обеспечить дифференциальные измерения. Цифровой штангенциркуль представляет собой более современную версию штангенциркуля с циферблатом и обеспечивает считывание измерений на экране дисплея, рассчитанное в цифровом виде. Основным преимуществом цифрового штангенциркуля является то, что иногда его можно подключить к компьютеру для сбора и хранения данных.

Штангенциркули — это небольшие удобные инструменты, которые позволяют надежно и точно измерять расстояния вдоль детали или объекта. Они бывают разных дизайнов. В зависимости от сложности ваших потребностей вам может понадобиться простой универсальный штангенциркуль, например, внешний штангенциркуль. В качестве альтернативы вам может понадобиться более универсальный инструмент и выбрать штангенциркуль. Выбор за вами, и существует множество типов штангенциркуля для удовлетворения ваших потребностей в точных измерениях.

Основные типы штангенциркуля (Эпическое руководство по измерительным приборам штангенциркуля)

Фейсбук

Забудьте о рулетке или линейке. Конечно, рулетка и другие измерительные инструменты имеют свое место, но если вам нужно измерить с точностью, вам нужны штангенциркули. К вашему сведению, измерительные суппорты не следует путать с тормозными суппортами.

Это разные и здесь не обсуждаются. В настоящее время используются 3 основных типа штангенциркуля. Все 3 могут выполнять 4 основных измерения штангенциркуля (перечислены первыми).

Давайте углубимся в ваши варианты штангенциркуля.

Что такое штангенциркуль?

Штангенциркуль — измерительный прибор. По сути, это точное измерительное устройство, которое может измерять диаметр, толщину, глубину и выполнять сложные измерения. Существует три основных типа, которые изложены ниже.

Детали штангенциркуля

Ниже приведена схема, на которой показаны различные детали штангенциркуля.

Каковы четыре основных измерения штангенциркуля?

1. Измерение внешнего диаметра

Он измеряет внешний диаметр чего-либо. Посмотрите на следующее фото.

2. Внутренние измерения

Другим распространенным измерением штангенциркуля является внутреннее измерение, такое как диаметр отверстия. Посмотрите на следующий пример:

3. Измерение глубины

Штангенциркули для измерения глубины с точностью измеряют глубину чего-либо. Хорошим примером является протектор шины. Проверьте это:

4. Шаговые измерения

Шаговые измерения, также известные как составные измерения, требуют двух или более измерений, чтобы найти ответ. Он может включать как внешнее, так и внутреннее измерение или любую комбинацию внешнего, внутреннего и глубинного измерения.

3 основных типа штангенциркуля (плюс 3 других)

Существует три основных типа штангенциркуля. Все они могут снять 4 необходимых измерения. Это чтение, которое отличается.

Вот они.

1. Цифровой штангенциркуль

Это новейший тип штангенциркуля, появившийся на рынке, и он впечатляет своей точностью. Вам не нужно пачкать глаза, чтобы получить показания. Вот пример:

Цифровые штангенциркули могут выполнять различные измерения, такие как внешний диаметр, внутренний диаметр, глубина и шаг, что делает их очень полезными. Давайте поговорим об этих измерениях, потому что они разные. На самом деле, некоторые другие типы штангенциркуля предназначены только для одного из этих измерений.

Digital — это здорово, потому что это как штангенциркуль 4-в-1.

Насколько точны цифровые штангенциркули? Точность составляет примерно 0,2 мм или 0,01 дюйма.

Если вы готовы потратить больше (к северу от 100 долларов), вы можете получить невероятную точность до 0,05 мм. Для сравнения: обычная толщина человеческого волоса составляет 0,06 мм.

2. Штангенциркуль

Штангенциркуль очень похож на цифровой, за исключением того, что у вас нет цифрового считывания или экрана. Это штангенциркуль старой школы «в стиле линейки». Хотя это хорошо, трудно получить точное значение, потому что вы смотрите на измерение в отчете в виде линейки.

Это касание больше миллиметра? Если да, то сколько. Digital сообщит точно.

Еще одним недостатком является то, что некоторые аналоговые штангенциркули могут не иметь метрической системы измерения. Digital обычно предлагает как цифровые, так и имперские. Положительным моментом является то, что вы не испытываете головной боли, связанной с чем-либо цифровым, например, разрядка батарей или любые технические сбои, которые приводят к плохим показаниям.

Analog — это рабочая лошадка, и я уверен, что найдутся люди, которые десятилетиями пользуются одним и тем же старым аналоговым штангенциркулем. Вам также могут понравиться Типы инструментов архитектора!

3. Штангенциркуль с циферблатом

Штангенциркуль с циферблатом, как следует из названия, предназначен для считывания измерений с циферблата.

Другой вариант штангенциркуля

Штангенциркуль с пружинным шарниром

Штангенциркуль с пружинным шарниром работает аналогично вышеперечисленным штангенциркулям, за исключением того, что у них нет опции считывания результатов измерений. Вы фиксируете свои измерения, а затем прикладываете их к линейке. Вам также могут понравиться Типы инструментов!

Какие основные марки суппортов?

Штангенциркули Mitutoyo

Mitutoyo — отличные суппорты, безусловно, самые популярные. Вы можете потратить сотни или даже тысячи. Если вам нужна оптимальная точность, вам подойдет Mitutoyo.

Если вы изучите вопрос о покупке штангенциркуля и ищете штангенциркуль более высокого качества, вы, вероятно, заметите, насколько популярны и знамениты штангенциркули Mitutoyo. Они продают суппорты по цене от чуть менее 100 до более 3000 долларов.

Starrett

Starrett производит и продает невероятно точные штангенциркули с точностью до 0,02 мм. Когда вам нужен такой уровень точности, будьте готовы потратить серьезные деньги — более 2000 долларов.

VINCA

VINCA продает штангенциркули более низкого уровня, для которых не требуется высокая точность.
