Какие бывают типы пожарных сигнализаций. Как устроены и работают основные виды систем пожарной безопасности. Какие элементы входят в состав пожарной сигнализации. Как выбрать оптимальную систему для конкретного объекта.

Содержание

Классификация систем пожарной сигнализации

Системы пожарной сигнализации можно классифицировать по нескольким основным критериям:

  • По способу обработки сигналов:
    • Пороговые
    • Адресные
    • Адресно-аналоговые
  • По способу передачи данных:
    • Проводные
    • Беспроводные (радиоканальные)
  • По конфигурации:
    • Централизованные
    • Распределенные

Рассмотрим подробнее основные виды систем пожарной сигнализации.

Пороговые системы пожарной сигнализации

Пороговые системы являются наиболее простыми и широко распространенными. Их основные особенности:

  • Извещатели имеют фиксированный порог срабатывания, заданный производителем
  • При превышении порогового значения формируется сигнал «Пожар»
  • Низкая информативность — сигнал поступает от всего шлейфа, без указания конкретного извещателя
  • Простота монтажа и настройки
  • Невысокая стоимость

Пороговые системы подходят для небольших объектов с низкой и средней пожарной опасностью. Их основной недостаток — невозможность точно определить место возгорания.


Адресные системы пожарной сигнализации

Адресные системы обладают рядом преимуществ по сравнению с пороговыми:

  • Каждый извещатель имеет уникальный адрес
  • Возможность точно определить сработавший датчик
  • Контроль исправности каждого извещателя
  • Передача расширенной информации о состоянии датчиков
  • Гибкость конфигурации системы

Адресные системы обеспечивают более высокую информативность и надежность. Они оптимальны для средних и крупных объектов со сложной планировкой.

Адресно-аналоговые системы пожарной сигнализации

Адресно-аналоговые системы являются наиболее совершенными на сегодняшний день. Их ключевые особенности:

  • Непрерывный мониторинг параметров среды каждым извещателем
  • Передача на контрольную панель точных значений контролируемых параметров
  • Интеллектуальная обработка данных на панели управления
  • Гибкая настройка порогов и алгоритмов обнаружения пожара
  • Максимальная информативность и достоверность сигналов
  • Минимум ложных срабатываний

Адресно-аналоговые системы обеспечивают наиболее раннее и точное обнаружение пожара. Они рекомендуются для сложных и ответственных объектов.

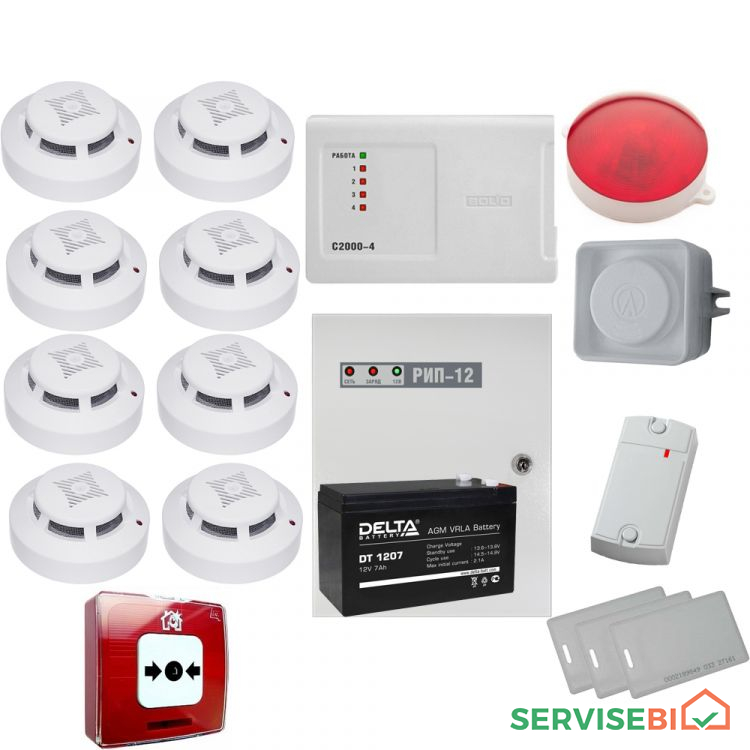

Устройство системы пожарной сигнализации

Типовая система пожарной сигнализации включает следующие основные элементы:

  • Пожарные извещатели (датчики)
  • Приемно-контрольные приборы
  • Устройства оповещения
  • Источники питания
  • Линии связи

Рассмотрим назначение и принципы работы ключевых компонентов.

Пожарные извещатели

Пожарные извещатели — это устройства для обнаружения факторов пожара. Основные типы:

  • Тепловые — реагируют на повышение температуры
  • Дымовые — обнаруживают частицы дыма в воздухе
  • Пламени — реагируют на открытое пламя
  • Газовые — определяют продукты горения
  • Комбинированные — контролируют несколько факторов

Выбор типа извещателей зависит от особенностей защищаемого объекта и возможных сценариев развития пожара.

Приемно-контрольные приборы

Приемно-контрольные приборы (ПКП) выполняют следующие функции:

  • Прием и обработка сигналов от извещателей
  • Формирование сигналов «Пожар», «Неисправность»
  • Управление устройствами оповещения
  • Передача сигналов на пульт пожарной охраны
  • Контроль линий связи и питания

ПКП является «мозгом» системы пожарной сигнализации, обеспечивая ее работоспособность и выполнение алгоритмов обнаружения пожара.


Принцип действия пожарной сигнализации

Общий алгоритм работы системы пожарной сигнализации включает следующие этапы:

  1. Обнаружение факторов пожара извещателями
  2. Передача сигнала на приемно-контрольный прибор
  3. Обработка сигнала и принятие решения о пожаре
  4. Включение системы оповещения
  5. Передача сигнала на пульт пожарной охраны
  6. Запуск систем противопожарной защиты

Рассмотрим работу основных элементов более подробно.

Принцип действия дымового извещателя

Дымовые извещатели являются наиболее распространенными. Их работа основана на следующем принципе:

  • В дымовой камере установлен источник света (светодиод) и фотоприемник
  • При отсутствии дыма свет не попадает на фотоприемник
  • При появлении дыма свет рассеивается на частицах и попадает на фотоприемник
  • Фотоприемник регистрирует изменение освещенности и формирует сигнал

Современные извещатели используют сложные алгоритмы обработки сигнала для повышения достоверности обнаружения дыма.

Принцип действия теплового извещателя

Тепловые извещатели могут работать по двум принципам:


  • Максимальный — срабатывание при превышении порогового значения температуры
  • Дифференциальный — срабатывание при определенной скорости нарастания температуры

В качестве чувствительных элементов используются термопары, терморезисторы, биметаллические пластины. При изменении температуры меняются их электрические параметры, что регистрируется электронной схемой.

Выбор оптимальной системы пожарной сигнализации

При выборе типа системы пожарной сигнализации следует учитывать следующие факторы:

  • Размеры и планировка объекта
  • Категория пожарной опасности
  • Особенности технологических процессов
  • Наличие людей и их количество
  • Требования нормативных документов
  • Финансовые возможности

Для небольших объектов с низкой пожарной нагрузкой может быть достаточно простой пороговой системы. Для крупных и сложных объектов оптимальным выбором будет адресно-аналоговая система.

В любом случае, проектирование системы пожарной сигнализации должно выполняться квалифицированными специалистами с учетом всех особенностей объекта защиты.



Типы и виды сигнализации — охранно пожарные системы, методы их классификации

ОБОРУДОВАНИЕ И СИСТЕМЫ БЕЗОПАСНОСТИ

Сигнализация » Устройство » Виды

ПОЖАРНОЙ — ОХРАННОЙ

Классификация охранно-пожарных систем по видам и типам может производиться по ряду различных параметров. Самый очевидный из них — назначение. Здесь существуют три большие группы:

Пожарная сигнализация. Системы этого типа предназначены для обнаружения возгорания, управления различным технологическим оборудованием, а также управления другими системами обеспечения пожарной безопасности (оповещение, пожаротушение, дымоудаление и пр.).

Охранная сигнализация. Служит для обнаружения несанкционированного проникновения на охраняемый объект, формирования, передачи различных извещений, управления звуковыми и световыми оповещателями.

Системы тревожной сигнализации обеспечивают формирование и передачу извещений о разбойном нападении на объект. При этом сигнал тревоги может подаваться вручную, путем нажатия кнопки или педали, или формироваться автоматически, например, при разбитии витрины.

Кроме того, охранно пожарную сигнализацию можно разделить на такие типы как:

Автономная.
При срабатывании этот тип обеспечивает локальное оповещение (световое и (или) звуковое) в пределах охраняемого объекта или его непосредственной близости.
Пультовая.
Такая система передает тревожное сообщение на централизованный пульт охраны. Пультовой тип, в свою очередь, классифицируется по способу передачи извещений: проводной, по радиоканалу, GSM.

ТИПЫ ПОЖАРНОЙ СИГНАЛИЗАЦИИ

Автоматическая пожарная сигнализация по способу контроля шлейфов сигнализации подразделяется на следующие виды:

  • пороговая;
  • адресная;
  • адресно аналоговая.

Первый тип является самым простым, распространенным и дешевым. Принцип его действия заключается в обнаружении извещателем одного из факторов, сопутствующих возгоранию (повышение температуры, задымление, появление открытого пламени).

После этого датчик скачкообразно меняет свое состояние, что отслеживается приемно- контрольным прибором.

Адресная сигнализация является цифровой системой. Каждый датчик, входящий в ее состав имеет свой уникальный код. Кроме того, эта система является более информативной, поскольку извещатели помимо извещений «норма» и «пожар» могут передавать информацию о своей работоспособности.

За счет того, что контрольная панель имеет возможность однозначно идентифицировать любой подключенный к ней извещатель, зона возможного возгорания идентифицируется с точностью до одной точки контроля. Кроме того, датчики подключаются по одной соединительной линии (один шлейф может поддерживать порядка 100 устройств). Это значительно облегчает монтаж и настройку оборудования.

Адресно- аналоговая противопожарная система отличается от предыдущих тем, что извещатель передает контролируемые параметры на центральную панель, которая «принимает решение» о дальнейших действиях. Эта сигнализация является самой богатой по функциональным возможностям и обеспечивает максимальную надежность контроля ситуации.

Кроме того, пожарная сигнализации имеет разные принципы обнаружения возгорания, определяемые типом используемых пожарных датчиков:

Возможно совместное использование в составе одной системы извещателей различных типов.

По способу передачи информации от извещателей к приемно контрольному прибору (панели) пожарные системы могут быть проводными и беспроводными.

В начало

ТИПЫ ОХРАННОЙ СИГНАЛИЗАЦИИ

В составе охранных систем также могут использоваться различные типы датчиков, которые бывают проводными и беспроводными, различаются способом обнаружения проникновения, обработки сигнала. Принципы построения охранных систем могут различаться в зависимости от их назначения: для дома и дачи, квартиры, объектов различных организационно- правовых форм.

Элементарным вариантом является сигнализация состоящая из одного датчика движения с встроенным GSM модулем. Несмотря на кажущуюся простоту этот вид охраны достаточно надежен и неплохо подходит для охраны небольших дачных домов.

Вообще то система охранной сигнализации использует несколько типов извещателей, которые классифицируются по назначению и принципу действия. Для обеспечения надежной охраны применяются датчики контролирующие:

  • открывание окон и дверей;
  • разбитие остекленных поверхностей;
  • пролом стен, перегородок и перекрытий.

Перечисленное оборудование служит для защиты периметра помещений. Кроме того существует группа датчиков, обнаруживающий движение внутри или на подступах к объекту. Выбор конкретных типов извещателей производится с учетом индивидуальных особенностей объекта, подлежащего охране.

Если говорить про принцип действия датчиков охранной сигнализации, то следует выделить:

Кроме того существует большая группа оптико электронных устройств, служащих, в том числе и для обнаружения движения внутри помещений и на открытых площадках и периметрах.

Стоит заметить, что типов, а, тем более, способов классификации систем охранно пожарной сигнализации существует достаточно много. Данная статья преследует цель дать самые общие понятия об этом вопросе. За дополнительной информацией стоит обратиться к соответствующим разделам этого сайта, где различные виды сигнализации описаны более подробно.

В начало

© 2010-2020 г.г.. Все права защищены.
Материалы, представленные на сайте, имеют ознакомительно-информационный характер и не могут использоваться в качестве руководящих документов

Системы пожарной сигнализации. Виды и устройство. Работа

Издавна люди использовали различные способы передачи информации о возникновении событий на значительном расстоянии. Они звонили в колокола или разжигали костры. Современная жизнь связана с разными устройствами, работу которых контролируют на расстоянии с помощью разных сигнализаций. Системы пожарной сигнализации в жилых домах и на промышленных объектах отводится важная роль.

Назначение системы пожарной сигнализации сводится к оперативной передаче данных о возгорании в дежурную службу пожарной охраны, которая должна быстро принять меры к тушению пожара. Кроме этого пожарная сигнализация может на удалении задействовать огнетушители, которые заблаговременно настроены для тушения огня конкретного объекта, оповестить людей о необходимости эвакуации, а также передать информацию о возникшем пожаре на дополнительные диспетчерские пункты.

Классификация пожарных сигнализаций

Существует три вида системы пожарной сигнализации, которые стоит рассмотреть подробнее.

Пороговая сигнализация

Чаще сего пороговая сигнализация применяется в небольших системах для контроля объектов со слабой и средней пожарной опасностью, а также для жилых домов. Основной их особенностью является применение извещателей с заводским порогом срабатывания. Структурная схема такой сигнализации выполняется в виде радиального расположения шлейфов. От приемно-контрольных приборов шлейфы расходятся, и к ним подключаются различные датчики. Если сработает один датчик, то сигнал тревоги поступит от всего шлейфа.

Если учесть, что один шлейф может быть подключен на несколько разных помещений, то при срабатывании одного датчика не будет понятно, где именно возникло возгорание, то есть, информативность пороговой сигнализации очень низкая.

Кроме этого, к недостаткам пороговой системы можно отнести:
  • Большая трудоемкость установки кабелей системы.
  • Отсутствие тестирования исправности извещателей.
  • Позднее обнаружение возгорания.
Достоинства:
  • Простая настройка и установка.
  • Невысокая стоимость.
Адресно-опросная сигнализация

Основной особенностью адресно-опросной сигнализации является вид связи приемно-контрольных приборов с извещателями. В таком виде связи контрольный прибор не ожидает сигнала изменения режима работы от датчика, а периодически опрашивает его о состоянии. Это дает возможность получить информацию об исправности датчиков, расширяет перечень возможных уведомлений.

Структура сети такого вида выполняется по кольцу. Кольцевая система стала популярной для однотипных помещений: офисов, учебных заведений, магазинов.

Достоинства
  • Большая информативность.
  • Возможность контроля исправности датчиков.
Адресно-аналоговая сигнализация

В настоящее время такой вид системы пожарной сигнализации является наиболее распространенным и оптимальным. Главным его отличием от других видов является то, что обработка информации и решение о подаче тревожного сигнала выполняет не извещатель, а приемно-контрольный прибор, который является более сложным устройством.

Он выполняет несколько функций: постоянный опрос детекторов, обработка информации, сравнение данных с пороговыми значениями, принятие решения на основе данных разных типов детекторов. Поэтому уменьшается число ложных срабатываний, возникает возможность выявления точного расположения и времени места возгорания без задержки времени по нескольким факторам. Отдельно каждый фактор не вызвал бы срабатывания системы.

Устройство пожарной сигнализации
Любые системы сигнализации о пожаре, независимо от ее вида и размеров, состоят из следующих устройств:
  • Извещатели (датчики) – это чувствительные детекторы, способные определить возгорание с помощью анализа факторов наружной среды: высокой температуры, дыма и т. д.
  • Приемно-контрольные устройства принимают и обрабатывают информацию, поступившую с датчиков.
  • Исполнительные периферийные устройства – пульты управления, контроль изоляции, реле, оповещатели.

Также системы пожарной сигнализации могут включать устройства центрального управления. Для малых объектов они выполнены в виде панели управления, с помощью которой можно задать некоторые команды.

Более масштабные сигнализации могут работать под управлением компьютера, на котором имеется специальная программа. Чаще всего это организовано в пожарных системах, где на компьютере хранятся и обрабатываются статистические данные.

Извещатели

Такие устройства являются датчиками, отслеживающими состояние объекта охраны, контролирующими некоторые параметры, свойственные возникновению возгорания: дым, температура, инфракрасное излучение.

Датчики-извещатели характеризуются определенными параметрами:
  • Принципом работы.
  • Методом передачи данных на приемно-контрольные приборы.
  • Видом контроля параметров.

Основным параметром является принцип создания сигнала тревоги. Пассивные извещатели, которые наиболее популярны, реагируют на температуру или дым при их непосредственном действии на датчик. Активный вид извещателей выполняет контроль инфракрасного излучения и включает в себя приемник и излучатель.

Приемно-контрольные устройства

Контрольный прибор, принимающий информацию, является основным элементом управления системы пожарной сигнализации. Он проверяет состояние шлейфов, осуществляет прием информации от извещателей и передает данные на центральный пульт. При работе в автономном режиме приемно-контрольный прибор управляет оповещением людей, автоматическим тушением пожара и удалением дыма.

Классификация приборов по:
  • Назначению: управляющие, охранно-пожарные, пожарные.
  • Информативности: малоинформативные – два вида сообщений, среднеинформативные – до 5 сообщений, многоинформативные – более 5 сообщений.
  • Типу связи: проводные, по каналу радио.
  • Виду шлейфа: радиальные, петлевые.
  • Климатическому исполнению: для теплых и холодных помещений.
  • Способу включения дежурного режима: отдельно каждого шлейфа, групповые, комбинированные.
  • Расположению запасного источника питания: встроенные, внешние.
  • Числу шлейфов (емкость информации): малой информативности – до 5 шлейфов, средней информативности – до 20 шлейфов, большой информативности – до 100 шлейфов.
  • Специализированные контрольные приборы для взрывоопасных помещений.
Исполнительные устройства
В комплексах сигнализации пожарной охраны исполнительными периферийными являются устройства, которые подключены к приемно-контрольным приборам по линии связи и выполнены в отдельном корпусе:
  • Пульт дистанционного управления, с помощью которого выполняется удаленное управление сигнализацией.
  • Прибор контроля изоляции используется в шлейфах сигнализации пожарной охраны с кольцевой структурой для обеспечения функционирования системы при коротком замыкании.
  • Релейные модули повышают возможности работы приборов в автоматическом режиме.
  • Световые и звуковые оповещатели применяются для оповещения людей о возникновении возгорания.
Принцип действия системы пожарной сигнализации
После выявления извещателями возгорания, система должна действовать следующим образом:
  • Включить оповещение людей и систему о их эвакуации.
  • Наиболее точно определить место пожара.
  • Управлять другими системами.
Оповещение

Все посетители и персонал учреждения, где произошло возгорание, должны быть проинформированы об этом. Система оповещения бывает речевой, светозвуковой или световой. Ее выбор зависит от параметров здания: высоты потолков, площади, количества этажей.

Эти параметры учитываются при разработке пожарной сигнализации в соответствии с нормативными документами. Оповещение должно включать обозначение путей выхода табличками с подсветкой, чтобы ее было видно даже в дыму.

Разблокировка выходов

Если в здании имеется система контроля доступа (турникеты, блокирующиеся двери и т.д.), то сигнализация должна подать сигнал на ее отключение. Если в доме есть лифты, то сигнализация подает команду на отправку лифтов на 1-й этаж, открытие их дверей и отключение лифтов.

Запуск дымоудаления и тушения пожара

Системы тушения пожара в здании могут быть различными: пенными, водными, порошковыми и т.д., в зависимости от специфики и вида здания. Средство тушения огня выбирается в зависимости от вида находящегося в здании имущества, а также в соответствии с нормативными документами по пожарной безопасности.

Система удаления дыма выводит дым и тепло наружу здания. При пожаре вентиляция должна быть закрыта, чтобы воздух не попадал на место пожара. Также должна работать система, предотвращающая проникновение дыма на пути выхода.

Принцип действия датчика дыма

Датчик располагают на потолке, где может концентрироваться дым при возгорании. Он состоит из корпуса, электронного устройства и системы оптики. Эти элементы собраны в единый модуль. Действие датчика заключается в выявлении дыма с помощью оптической системы. В нее входит светодиод, направляющий световой луч, фотоэлемент, принимающий этот луч, и преобразующий его в сигнал электрического тока.

Луч от светодиода не попадает на фотоэлемент, так как направлен в одну сторону. При возникновении дыма лучи света отражаются в разные стороны и попадают на фотоэлемент, который срабатывает. Электроника подает команду на приемно-контрольные приборы сигнализации по каналам связи.

Действие тепловых датчиков

Эти датчики фиксируют также на потолке. Они срабатывают в случаях:
  • Достижения определенной скорости увеличения температуры.
  • Превышения допустимого порога температуры.
Принцип действия датчика огня

Извещатели пламени являются широко применяемыми датчиками. Они реагируют на открытое пламя или тлеющий огонь без появления дыма.

Фотоэлемент с высокой чувствительностью фиксирует возникновение спектра оптических волн пламени. Устройство датчика огня сложное, поэтому датчик имеет высокую стоимость. В связи с этим в жилых домах их применяют редко, но они стали популярными на предприятиях газового и нефтяного производства.

Простые датчики пламени могут сработать от работы сварки, яркого солнечного света, некоторых видов ламп. Для предотвращения ложных срабатываний применяют специальные световые фильтры.

Похожие темы:

Виды сигнализации: пожарная, охранная, тревожная

Подразделы: Пожарная, Охранная

С технической точки зрения выделяют комплексы охранной сигнализации и пожарной сигнализации. Также существуют единые системы, которые объединяют оба направления и носят название охранно-пожарной сигнализации (ОПС). Такая интеграция позволяет обойтись единым модулем аппаратного и программного обеспечения.

Пожарная сигнализация служит для обнаружения и предупреждение о возгорании. Также может комплектоваться исполнительными системами пожарной безопасности – устройствами автоматического пожаротушения, средствами оповещения, дымоудаления.

Охранная сигнализация контролирует несанкционированное проникновение на охраняемую территорию (комната, здание, гараж, периметр площадки). Цель – подача сигнала пользователю. Может комплектоваться сиреной, световыми сигналами, элементами запорной автоматики.

Отдельно выделяют средства тревожной сигнализации, когда сигнал от датчика или нажатой кнопки поступает на удалённый пульт специализированной охранной организации. Это даёт возможность сотруднику организации своевременно подать сигнал о разбойном нападении либо другой нештатной ситуации на объекте (пожар, стихийное бедствие, техногенная авария).

Также тревожная сигнализация может использоваться для обеспечения безопасности частных лиц и движущихся объектов (охрана дальнобойщиков, инкассаторов). При этом копка находится у охраняемого лица, водителя или сотрудника, сопровождающего груз. Сигнал тревоги передаётся по радиосвязи, либо сетям мобильной связи. Зачастую сопровождается данными трекера GPS.

Пожарная сигнализация играет роль в процессе эксплуатации здания, помещения, производственного предприятия и прочих объектов недвижимости. Инженеры создают и внедряют новые технологии, чтобы гарантировать…
